Aristo. Mig 4004i Pulse. Kezelési utasítások HU Valid for: serial no. 551-xxx-xxx

Átírás

1 Aristo Mig 4004i Pulse Kezelési utasítások HU Valid for: serial no. 551-xxx-xxx

2

3 TARTALOMJEGYZÉK 1 BIZTONSÁG Jelmagyarázat Biztonsági óvintézkedések BEVEZETÉS A berendezés MŰSZAKI ADATOK TELEPÍTÉS Helyszín Emelési utasítás Hálózati áramellátás ÜZEMELTETÉS Csatlakozások és vezérlő eszközök Szimbólumok A hegesztőkábel és a testkábel csatlakoztatása Az áramforrás be-/kikapcsolása Ventilátorvezérlés Hővédelem VRD (feszültségcsökkentő eszköz) Távvezérlő egység MIG/MAG és saját védelemmel rendelkező belső magos huzallal végzett hegesztés KARBANTARTÁS Ellenőrzés és tisztítás Hegesztőpisztoly HIBAELHÁRÍTÁS PÓTALKATRÉSZEK RENDELÉSE...21 GRAFIKON...22 RENDELÉSI SZÁMOK...23 PÓTALKATRÉSZLISTA...24 TARTOZÉKOK...25 A műszaki adatok külön értesítés nélküli módosításának joga fenntartva ESAB AB 2016

4 1 BIZTONSÁG 1 BIZTONSÁG 1.1 Jelmagyarázat A kézikönyvben mindenütt: Veszélyre hívja fel a figyelmet! Legyen óvatos! VESZÉLY! Közvetlen veszélyt jelent, mely azonnali, súlyos személyi sérülést és életvesztést okoz, ha nem kerülik el. FIGYELEM! Potenciális veszélyt jelent, mely azonnali, súlyos személyi sérülést és életvesztést okozhat. VIGYÁZAT! Olyan veszélyt jelez, ami kisebb személyi sérülést eredményezhet. FIGYELEM! Használat előtt olvassa el és ismerje meg a használati útmutatót, valamint kövesse a címkéken szereplő utasításokat, munkáltatója biztonsági előírásait és az anyagbiztonsági adatlapokat (MSDS). 1.2 Biztonsági óvintézkedések Az ESAB készülék használói maguk felelnek azért, hogy bárki, aki a berendezést használja, vagy annak közelében dolgozik, minden vonatkozó biztonsági óvintézkedést betartson. A biztonsági óvintézkedéseknek meg kell felelniük az adott típusú készülékre vonatkozó követelményeknek. A munkahelyen alkalmazandó szokásos előírások mellett a következő ajánlásoknak is eleget kell tenni. Minden munkát szakképzett személynek kell végeznie, aki jól ismeri a készülék működését. A készülék szabálytalan üzemeltetése veszélyhelyzetet teremthet, és a készüléket üzemeltető sérülését, vagy a készülék meghibásodását eredményezheti. 1. Mindenkinek, aki a készüléket üzemelteti, tisztában kell lennie a következőkkel: a hegesztőkészülék működése, a vészkapcsolók helye, funkciója, a vonatkozó biztonsági óvintézkedések, hegesztés és vágás vagy a készülék egyéb működése. 2. A készülék üzemeltetőjének biztosítania kell, hogy illetéktelen személy ne tartózkodjon a készülék hatósugarában, amikor azt beindítják, senki se maradjon védőeszköz nélkül ívhúzáskor vagy a készülékkel történő munkavégzés megkezdésekor 3. A munkahelynek munkavégzésre alkalmasnak és huzatmentesnek kell lennie ESAB AB 2016

5 1 BIZTONSÁG 4. Egyéni védőeszközök: Mindig használja az ajánlott egyéni védőeszközöket, azaz a védőszemüveget, a lángálló védőruhát és a védőkesztyűket. Ne viseljen laza ruházatot, például sálat, vagy karkötőt, gyűrűt, stb., ami beakadhat vagy égési sérülést okozhat. 5. Általános óvintézkedések: Ellenőrizze, hogy a testkábel csatlakozása rendben van-e. Nagyfeszültségű berendezésen csak szakképzett villanyszerelő végezhet munkát. Legyen kéznél jól látható jelöléssel ellátott, megfelelő tűzoltó készülék Üzemeltetés közben a készüléken nem végezhető olajozás és karbantartás. FIGYELEM! Az ívhegesztés és vágás sérülést okozhat. Hegesztés és vágás esetén tegyen óvintézkedéseket. AZ ÁRAMÜTÉS halálos lehet! A hegesztőkészüléket a használati útmutatóban leírtaknak megfelelően telepítse és földelje. Puszta kézzel, nedves kesztyűvel vagy ruházattal ne érjen áram alatti alkatrészekhez vagy elektródákhoz. Szigetelje magát a munkadarabtól és a földtől. Gondoskodjon róla, hogy a munkavégzés helye biztonságos legyen AZ ELEKTROMOS ÉS A MÁGNESES MEZŐK (EMF) veszélyeztethetik az egészséget A szívritmus-szabályozóval rendelkező hegesztő hegesztés előtt konzultáljon orvosával. Az EMF és egyes szívritmus-szabályozók között interferencia jöhet létre. Az EMF-nek más, eddig ismeretlen egészségügyi hatásai is lehetnek. A hegesztő az alábbi eljárások alkalmazásával minimalizálhatja az EMF hatásainak való kitettségét: Vezesse az elektródát és a munkakábeleket együtt, teste azonos oldalán. Ha lehetséges, rögzítse ragasztószalaggal azokat. Ne helyezkedjen a hegesztőpisztoly és a munkakábelek közé. Figyeljen arra, hogy a hegesztőpisztoly kábele vagy a munkakábelek ne tekeredjenek a teste köré. Tartsa a hegesztőpiszoly áramforrását és a kábeleket olyan távol a testétől, amennyire csak lehetséges. Csatlakoztassa a munkakábelt a munkadarabhoz minél közelebb a hegesztendő felülethez. A GŐZÖK ÉS GÁZOK veszélyeztethetik az egészséget. Ne lélegezze be a gőzöket. Alkalmazzon szellőztetést, elszívást vagy mindkettőt az ív közelében, hogy a gőzöket és gázokat eltávolítsa a közeléből a belélegzett levegőből. AZ ÍV FÉNYE szemsérülést és bőrégést okozhat. Védje szemét és testét. Használjon megfelelő védőpajzsot és védőszemüveget, valamint viseljen védőruházatot. A közelben lévőket védje megfelelő pajzzsal vagy függönnyel ESAB AB 2016

6 1 BIZTONSÁG ZAJ a túl nagy zaj halláskárosodást okozhat. Védje hallását. Használjon fülvédőt vagy más hallásvédelmet. MOZGÓ ALKATRÉSZEK - sérülést okozhatnak Valamennyi ajtó, panel és fedőlap legyen zárva és biztonságos helyzetben. Karbantartás és hibaelhárítás esetén kizárólag szakképzett személy távolíthatja el a fedőlapokat. A szervizelés végeztével, a motor elindítása előtt helyezze vissza a paneleket vagy fedőlapokat, és zárja be az ajtókat. Az egység üzembe helyezése vagy csatlakoztatása előtt állítsa le a motort. Kezét, haját, laza ruhadarabjait és a szerszámokat tartsa a mozgó alkatrészektől távol. TŰZVESZÉLY! A szikra (a szétfröccsenő anyag) tüzet okozhat. Ügyeljen arra, hogy ne legyen gyúlékony anyag a közelben. Ne használja zárt tartályok közelében. MEGHIBÁSODÁS meghibásodás esetén kérje szakértő segítségét. VÉDJE SAJÁT MAGÁT ÉS MÁSOKAT! VIGYÁZAT! A termék kizárólag ívhegesztésre szolgál. FIGYELEM! Ne használja a hegesztőkészüléket befagyott csövek kiolvasztására! VIGYÁZAT! Az A osztályú berendezés nem használható lakókörnyezetben, ahol az áramellátás a kisfeszültségű hálózaton keresztül biztosított. A vezetett, valamint a sugárzott zavarás következtében ezeken a helyeken esetleg nehézséget okozhat az A osztályú berendezés elektromágneses kompatibilitásának biztosítása. MEGJEGYZÉS! Az elektromos berendezéseket újrahasznosító létesítményben helyezze el! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK irányelvre és annak a nemzeti jogszabályok szerinti végrehajtására tekintettel az elektromos és/vagy elektronikus berendezéseket hasznos élettartamuk leteltével újrahasznosító létesítményben kell elhelyezni. Miután ön felel a berendezésért, az ön feladata, hogy tájékozódjon a jóváhagyott begyűjtőhelyekről. További tájékoztatásért forduljon a legközelebbi ESAB forgalmazóhoz ESAB AB 2016

7 1 BIZTONSÁG Az ESAB minden szükséges hegesztéshez használatos védõeszközt és kiegészítõt kínál ESAB AB 2016

8 2 BEVEZETÉS 2 BEVEZETÉS Az U6 vagy U8 2 panellel kombinált Mig 4004i Pulse készülék több folyamatból álló, teljes csomagot kínál, mely a következőket támogatja: MMA, TIG, MIG/MAG és MIG Pulse. Az áramforrást az Aristo Feed 3004/4804 vagy Aristo YardFeed 2000 huzalelőtoló egységgel és a COOL 1 hűtőegységgel való használatra tervezték. Az Aristo Feed 3004/4804 esetében két üzemeltetési megoldás áll rendelkezésre: az Aristo U6 panel és az Aristo U8 2 függő. Az Aristo YardFeed 2000-hez Aristo U6 panel is rendelkezésre áll. A készülékhez való ESAB tartozékok e kézikönyv "TARTOZÉKOK" c. fejezetében találhatók 2.1 A berendezés Az áramforrást az alábbi tartozékokkal együtt szállítjuk: 5 m-es testkábel földelő érintkezővel Használati útmutató a hegesztő áramforráshoz ESAB AB 2016

9 3 MŰSZAKI ADATOK 3 MŰSZAKI ADATOK Hálózati feszültség Hálózati áramellátás S scmin Primér áram I max Terhelés nélküli áramfelvétel Beállítási tartomány (DC) MIG/MAG MMA TIG Mig 4004i Pulse V, ±10%, 3~ 50/60 Hz 5,8 MVA 19 A 99 W Megengedhető terhelés MIG/MAG hegesztésnél 60%-os eszközkihasználtság esetén 100%-os eszközkihasználtság esetén Megengedhető terhelés MMA hegesztésnél 60%-os eszközkihasználtság esetén 100%-os eszközkihasználtság esetén Megengedhető terhelés TIG hegesztésnél 60%-os eszközkihasználtság esetén 100%-os eszközkihasználtság esetén Teljesítménytényező maximális áramerősség esetén Hatékonyság maximális áramerősség esetén Üresjárási feszültség Üzemi hőmérséklet Szállítási hőmérséklet Állandó hangnyomás üresjárás esetén 16 A / 14,8 V A / 34 V 16 A / 20,6 V A / 36 V 4 A / 10,2 V A / 26 V 400 A / 34,0 V 300 A / 29,0 V 400 A / 36,0 V 300 A / 32,0 V 400 A / 26,0 V 300 A / 22,0 V 0,95 89,5 % 55 V -10 C-tól 40 C-ig (+14 F-től 104 F-ig) -20 C-tól 55 C-ig (-4 F-től 131 F-ig) <70 db (A) Méretek H Sz M mm (24,0 9,8 15 hüvelyk) Tömeg Szigetelési osztály A készülékház érintésvédelmi osztálya IP 23 Alkalmazási osztály Elektromos hálózat, S sc min 45 kg (96 font) A hálózatban a minimális zárlati áram megfelel az IEC szabványnak. Működési ciklus A működési ciklus százalékban kifejezve arra az időtartamra utal egy tízperces időszakon belül, ameddig túlterhelés nélkül meghatározott terheléssel hegeszthet, illetve vághat. A működési ciklust legfeljebb 40 C-ra tervezték. H ESAB AB 2016

10 3 MŰSZAKI ADATOK A burkolat osztályba sorolása Az IP kód a készülékház érintésvédelmi osztályát jelöli, vagyis a szilárd testek, illetve a víz behatolása elleni védelem mértékét. Az IP23 jelű berendezés beltéri és kültéri használatra egyaránt alkalmas. Alkalmazási osztály A szimbólum azt jelzi, hogy az áramforrást fokozottan veszélyes környezetben történő használatra tervezték ESAB AB 2016

11 4 TELEPÍTÉS 4 TELEPÍTÉS A telepítést szakembernek kell végeznie. VIGYÁZAT! A terméket ipari használatra tervezték. Lakókörnyezetben a berendezés interferenciát okozhat. A megfelelő óvintézkedések megtétele a felhasználó feladata. 4.1 Helyszín A hegesztő áramforrás elhelyezésekor ügyeljen arra, hogy semmi se akadályozza a hűtőlevegő áramlását a bemeneti és kimeneti nyílásokon keresztül. 4.2 Emelési utasítás 4.3 Hálózati áramellátás MEGJEGYZÉS! Az elektromos hálózatra vonatkozó követelmények E berendezés megfelel az IEC szabványnak azzal, hogy a zárlati áram meghaladja vagy azonos az S scmin értékkel a felhasználó igénybevételi pontja és a nyilvános hálózat közötti csatlakozási ponton. A berendezés telepítője vagy használója felelős azért, hogy szükség esetén a hálózat üzemeltetőjével való konzultáció révén is biztosítsa, hogy a berendezést a fentiek szerint csak S scmin -nél nagyobb vagy azzal azonos zárlati árammal jellemezhető hálózathoz csatlakoztassák. Tekintse meg a műszaki adatokat a MŰSZAKI ADATOK c. fejezetben ESAB AB 2016

12 4 TELEPÍTÉS MEGJEGYZÉS! Az áramforrás származhat generátortól is. További információért forduljon az engedéllyel rendelkező ESAB szakszerviz személyzetéhez. Ellenőrizze, hogy a berendezés megfelelő feszültségre van kapcsolva és megfelelő méretű biztosítékkal védett. Az előírásoknak megfelelő védőföldelést kell kialakítani. A. Adattábla a hálózatra kapcsolás adataival Ajánlott biztosítékméret és minimális kábelkeresztmetszet Mig 4004i Pulse Hálózati feszültség Kábel-keresztmetszeti értékek Fázisáram I eff Uin 380 V Biztosíték túláramvédelemmel Biztosíték CMCB-megszakítóval Fázisáram I eff Uin 400 V Biztosíték túláramvédelemmel Biztosíték CMCB-megszakítóval Fázisáram I eff Uin 415 V Biztosíték túláramvédelemmel Biztosíték CMCB-megszakítóval Fázisáram I eff Uin 440 V Biztosíték túláramvédelemmel Biztosíték CMCB-megszakítóval Fázisáram I eff Uin 460 V Biztosíték túláramvédelemmel Biztosíték CMCB-megszakítóval V, +/- 10%, 3~50/60 Hz 4C 10 AWG (4G4 mm 2 egységen keresztül) 20 A 20 A 25 A 19,2 A 20 A 25 A 18 A 20 A 20 A 17,6 A 20 A 20 A 17 A 20 A 20 A MEGJEGYZÉS! A fentiekben bemutatott kábelkeresztmetszeti értékek és biztosíték méretek megfelelnek a svéd előírásoknak. Az áramforrás használata során tartsa be a vonatkozó nemzeti rendeleteket és előírásokat ESAB AB 2016

13 4 TELEPÍTÉS A hálózati kábel bekötése Ha a hálózati kábelt ki kell cserélni, a földelő csatlakozást az alsó lemezen megfelelő módon kell kialakítani. Az oldalsó panel eltávolításához és a hálózati kábel bekötéséhez lásd a fenti képet. Ne csatlakoztasson másik kábelt a csatlakozási ponthoz ESAB AB 2016

14 4 TELEPÍTÉS Utasítások a csatlakozás kialakításához Az áramforrást úgy szállítjuk, hogy a hálózati kábel és a tápcsatlakozó dugasz csatlakoztatva van, és legalább 400 V feszültségig engedélyezett a használatuk. Ha más hálózati feszültség szükséges, a nyomtatott áramköri lapon lévő kábelt el kell távolítani (lásd a fenti ábrán), valamint a hálózati kábelt és a tápcsatlakozó dugaszt a vonatkozó nemzeti rendeletekkel összhangban ki kell cserélni. Ezt a műveletet olyan személyeknek kell végrehajtani, akik megfelelő villanyszerelői ismeretekkel rendelkeznek. A művelet végrehajtása közben az áramforrásnak nem szabad az elektromos hálózathoz csatlakoznia ESAB AB 2016

15 5 ÜZEMELTETÉS 5 ÜZEMELTETÉS A készülék kezelésére vonatkozó általános biztonsági szabályok e kézikönyv "BIZTONSÁG" c. fejezetében találhatók. A berendezés használata előtt tanulmányozza alaposan! FIGYELEM! Rögzítse a berendezést, különösen, ha a talaj egyenetlen, vagy lejtős. MEGJEGYZÉS! A Mig rövid impulzushegesztés mellett a lehető legjobb eredmény elérése érdekében a hegesztő és a testkábelek nem lehetnek 10 m-nél hosszabbak ESAB AB 2016

16 5 ÜZEMELTETÉS 5.1 Csatlakozások és vezérlő eszközök 1. Hálózati főkapcsoló, 0 / 1 5. Pozitív hegesztő kimenet: Hegesztőkábel 2. A huzalelőtoló vagy a távirányító egység 6. Negatív hegesztő kimenet: Testkábel csatlakoztatása 3. LED-jelzőlámpa, hővédelem 7. Biztosíték (10 A) a huzaladagoló tápfeszültségéhez (42 V) 4. LED-jelzőlámpa, áramellátás bekapcsolva 8. Hálózati kábel (BE) 5.2 Szimbólumok Távirányító egység (2) Túlmelegedés (3) Áramellátás BE (4) 5.3 A hegesztőkábel és a testkábel csatlakoztatása Az áramforrásnak két kimenete van, egy pozitív kivezetés (+) és egy negatív kivezetés (-) a hegesztő és a testkábelek csatlakoztatásához. Csatlakoztassa a testkábelt az áramforrás negatív kimenetéhez. Rögzítse a testkábel érintkezőjét a munkadarabhoz, és biztosítsa, hogy jó legyen az érintkezés a munkadarab és a hegesztő-áramforrás testkábelének kivezetése között. Csatlakozókábelek javasolt maximális áramerősség-értékei I max Kábelkeresztmetszet Kábelhossz 450 A (60% működési ciklus) 350 A (100% működési ciklus) 550 A (60% működési ciklus) 430 A (100% működési ciklus) 70 mm m (6,6 / 114,8 láb) 95 mm m (6,6 / 114,8 láb) ESAB AB 2016

17 5 ÜZEMELTETÉS Működési ciklus A működési ciklus százalékban kifejezve arra az időtartamra utal egy tízperces időszakon belül, ameddig túlterhelés nélkül meghatározott terheléssel hegeszthet, illetve vághat. A működési ciklust 40 C-ra (104 F) tervezték. 5.4 Az áramforrás be-/kikapcsolása A kapcsolót (1) 1 állásba fordítva kapcsolja be az áramforrást. A kapcsolót (1) 0 állásba fordítva kapcsolja ki az áramforrást. Függetlenül attól, hogy az áramellátás szokatlan módon megszakadt vagy az áramforrást a szokásos módon kapcsolták ki, a hegesztési adatok elmentődnek, és azok a berendezés következő bekapcsolásakor rendelkezésre állnak. 5.5 Ventilátorvezérlés Az áramforrás olyan időzítővel rendelkezik, amely a hegesztés befejezése után 6,5 perccel kapcsolja ki a ventilátorokat, amikor a berendezés energiatakarékos üzemmódra kapcsol. A ventilátorok a hegesztés megkezdésekor újraindulnak. A ventilátorok max. 150 A áramerősségig csökkentett fordulatszámmal üzemelnek, nagyobb áramerősség mellett teljes fordulatszámmal. VIGYÁZAT! A ventilátorok bármikor bekapcsolhatnak, hogy ezáltal megóvják az áramforrást a túlmelegedéstől. 5.6 Hővédelem A hegesztő áramforrás hővédelemmel rendelkezik, amely akkor lép működésbe, ha a belső hőmérséklet túl magas lesz. Amikor ez bekövetkezik, a hegesztőáram lekapcsol, és a vezérlőpanelen hibakód jelenik meg. A hővédelem automatikusan kikapcsol, amikor a hőmérséklet a normális üzemi hőmérsékletre csökken. 5.7 VRD (feszültségcsökkentő eszköz) A VRD-funkció biztosítja, hogy az üresjárási feszültség ne haladja meg a 35 V értéket, amikor nem folyik hegesztés. VRD LED akkor világít, ha a VRD-funkció be van kapcsolva. Egy szakképzett szerviztechnikus kapcsolja be a VRD-funkciót az ESAT segítségével. A VRD-funkció blokkolódik, amikor a rendszer érzékeli, hogy megkezdődött a hegesztés. 5.8 Távvezérlő egység Amennyiben a távvezérlő egységgel kapcsolatos további információra van szüksége, tanulmányozza a vezérlőpanel használati útmutatóját. 5.9 MIG/MAG és saját védelemmel rendelkező belső magos huzallal végzett hegesztés A folyamatosan adagolt huzalt az ív megolvasztja. A hegesztési ömledéket védőgáz védi. MIG/MAG és saját védelemmel rendelkező belső magos huzallal végzett hegesztés esetén az áramforrást a következők egészítik ki: huzalelőtoló egység hegesztőpisztoly az áramforrást a huzalelőtoló egységgel összekötő kábel védőgázt tartalmazó palack ESAB AB 2016

18 6 KARBANTARTÁS 6 KARBANTARTÁS MEGJEGYZÉS! A biztonságos és megbízható működés érdekében fontos a rendszeres karbantartás. Csak megfelelő villanyszerelési ismeretekkel rendelkező (jogosult) személyek távolíthatják el a biztonsági lemezeket, hogy bekössék a berendezést, vagy szervizeljék, karbantartsák vagy megjavítsák a hegesztőkészüléket. A hűtőegységgel kapcsolatos további információkért tekintse meg a hűtőegység használati útmutatóját. VIGYÁZAT! A szállító minden garanciális kötelezettsége megszűnik, ha a vevő a garanciális időszak alatt megkísérli, hogy bármilyen hibát saját maga javítson ki. 6.1 Ellenőrzés és tisztítás Rendszeresen ellenőrizze, hogy az áramforrás nem szennyeződött-e. Az áramforrást rendszeresen, csökkentett nyomású, száraz sűrített levegővel kell lefúvatni. Szennyezett környezetben gyakoribb tisztítás szükséges. Egyébként a ház légbemenete és kimenete elzáródhat és túlmelegedést okozhat. Ennek elkerülése érdekében a légszűrőt rendszeresen meg kell tisztítani. A szűrő egy nagy és egy kis méretű hálóból készült. Gondoskodjon róla, hogy a nagy méretű háló az áramforrás legfelső részéhez, a kis méretű háló pedig az áramforrás legbelső részéhez rögzüljön. A porszűrő cseréje és tisztítása: 1. Az ábra szerint vegye ki a porszűrőt. 2. Sűrített levegővel (csökkentett nyomással) fúvassa át a szűrőt. 3. Ellenőrizze, hogy a legfinomabb hálójú szűrő nézzen a rács felé. 4. Illessze vissza a szűrőt ESAB AB 2016

19 6 KARBANTARTÁS 6.2 Hegesztőpisztoly A problémamentes hegesztés érdekében a kopó alkatrészeket rendszeresen meg kell tisztítani és ki kell cserélni ESAB AB 2016

20 7 HIBAELHÁRÍTÁS 7 HIBAELHÁRÍTÁS Mielőtt értesítené a szakszervizt, próbálkozzon az alább javasolt ellenőrzési és vizsgálati módszerekkel: A hiba típusa Intézkedések Nincs ív. Ellenőrizze, hogy a főkapcsoló be van-e kapcsolva. Hegesztés közben megszakad a hegesztőáram-ellátás. Ellenőrizze, hogy a hálózat, a hegesztőáram és a testkábelek helyesen vannak-e csatlakoztatva. Ellenőrizze, hogy a helyes áramérték van-e beállítva. Ellenőrizze a villamos hálózat biztosítékait. Ellenőrizze, hogy a hővédelmi kapcsoló működésbe lépett-e (világít-e az előlapon (3) a narancsszínű LED-lámpa)? Ellenőrizze a fő áramforrás biztosítékait, és nézze meg, hogy nem világít-e a tápegység (4) LED-jelzőlámpája. Ellenőrizze, hogy a testkábelek helyesen vannak-e csatlakoztatva. A hővédelem gyakran működésbe lép. Ellenőrizze, hogy nincsenek-e eltömődve a légszűrők. Győződjön meg arról, hogy nem lépték-e túl az áramforrásra megadott határértékeket (azaz a berendezés nincs-e túlterhelve). Gondoskodjon róla, hogy a működési ciklus legfeljebb 40 C/104 F környezeti hőmérsékleten valósuljon meg. Gyenge hegesztési teljesítmény. Ellenőrizze, hogy a hegesztőáram és a testkábelek helyesen vannak-e csatlakoztatva. Semmi sem történik, amikor a hegesztőpisztoly működtető kapcsolóját megnyomják. Ellenőrizze, hogy a helyes áramérték van-e beállítva. Ellenőrizze, hogy megfelelő elektródákat használ-e. Ellenőrizze a villamos hálózat biztosítékait. Ellenőrizze az áramforrás hátulján lévő biztosítékot. Ellenőrizze, hogy a hegesztő- és a testkábelek nem sérültek-e meg. Ellenőrizze, hogy a huzaladagoló megfelelően működik-e. Tekintse meg a huzaladagoló használati útmutatóját ESAB AB 2016

21 8 PÓTALKATRÉSZEK RENDELÉSE 8 PÓTALKATRÉSZEK RENDELÉSE VIGYÁZAT! Javítást és elektromos munkákat csak engedéllyel rendelkező ESAB szerviztechnikus végezhet. Csak eredeti ESAB cserealkatrészeket használjon. A Mig 4004i Pulse kialakítása és tesztelése az IEC-/EN és az IEC-/EN nemzetközi és európai szabvány szerint történik. A szervizelést vagy javítást végző szervizcsapat feladata annak ellenőrzése, hogy a termék továbbra is megfeleljen az említett szabványoknak. Pótalkatrészek rendelhetők a legközelebbi ESAB forgalmazótól. Lásd e kiadvány legutolsó oldalát. Rendeléskor adja meg a termék típusát, sorozatszámát, megnevezését és a pótalkatrész listának megfelelően a pótalkatrész számát. Ez lehetővé teszi a rendelés összeállítását és a pontos szállítást ESAB AB 2016

22 GRAFIKON GRAFIKON ESAB AB 2016

23 RENDELÉSI SZÁMOK RENDELÉSI SZÁMOK Ordering number Denomination Type Note Welding power source Aristo Mig 4004i Pulse 400V version Spare parts list Aristo Mig 4004i Pulse A műszaki dokumentáció a következő oldalon érhető el: ESAB AB 2016

24 PÓTALKATRÉSZLISTA PÓTALKATRÉSZLISTA Item Ordering no. Denomination Dust filter ESAB AB 2016

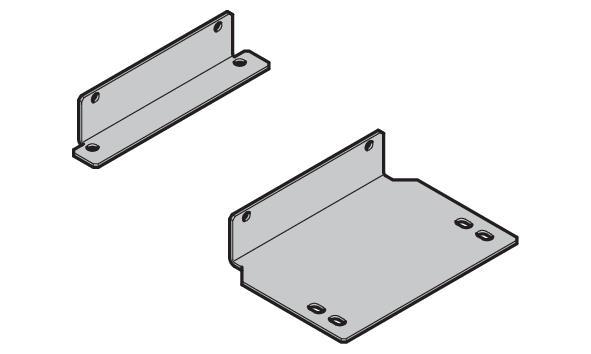

25 TARTOZÉKOK TARTOZÉKOK Trolley 11, 4-wheel Trolley 8, 2-wheel Shelf for YardFeed and MobileFeed Trolley For use together with counter balance device Trolley adapter kit For fitting of power source Mig 4004i Pulse to trolley Stabilizer kit for counter balance (1) Use together with trolley Counter balance device (includes mast and counter balance) for 300 mm bobbin for 440 mm bobbin ESAB AB 2016

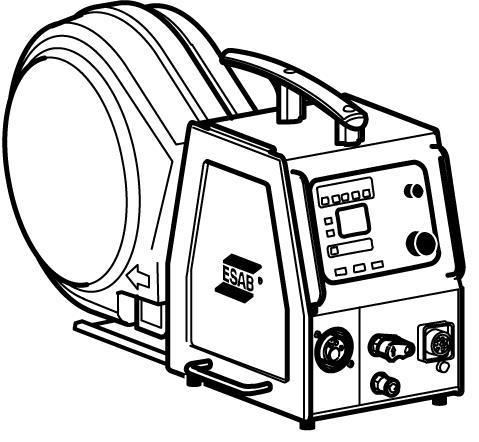

26 TARTOZÉKOK Trolley bracket Option when no cooling unit is assembled Feed 3004 U Feed 3004 U Feed 3004 U8 2, with water Feed 3004 U6, with water Feed 4804 U8 2, with water Feed 4804 U6, with water Yardfeed 2000, with water Cooling unit COOL 1 Connection set, 70 mm 2 10 pole cable plug - 10 pole cable socket m m m m m m Connection set water, 70 mm 2 10 pole cable plug - 10 pole cable socket m m m m m m ESAB AB 2016

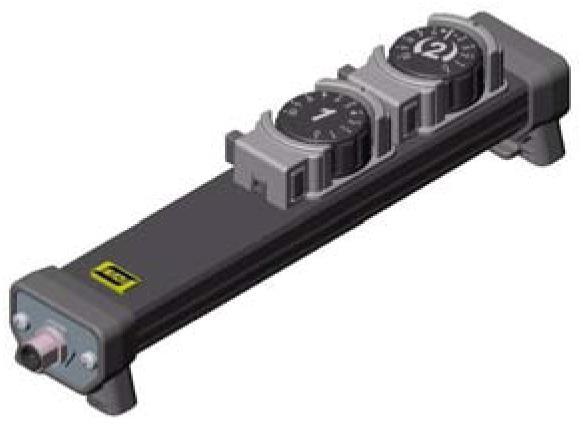

27 TARTOZÉKOK Remote controls Remote control unit MTA1 CAN MIG/MAG: wire feed speed and voltage MMA: current and arc force TIG: current, pulse and background current Remote control unit AT1 CAN MMA and TIG: current Remote control unit AT1 CF CAN MMA and TIG: rough and fine setting of current Remote control cable 10 pole - 4 pole 5 m 10 m 25 m A PSF hegesztőpisztolyokra vonatkozó tudnivalók külön kiadványokban olvashatók. A tartozékokra vonatkozó további információkért forduljon a legközelebbi ESAB ügynökséghez ESAB AB 2016
