KEZELÉSI ÚTMUTATÓ. Budapest, MV 21 E Kompakt tipusú, gáztüzelésű, átfolyórendszerű, használati -vízmelegítőhöz

Átírás

1 KEZELÉSI ÚTMUTATÓ MV 1 E Kmpakt tipusú, gáztüzelésű, átflyórendszerű, használati -vízmelegítőhöz VARA-FÉG Kft Budapest, Fáy út 3. Tel.: (1) 6 775, Fax: (1) Budapest, 01

2 Tartalmjegyzék Üdvözöljük Önt a vásárlóink srában... 3 Fnts tudnivalók az Ön biztnsága érdekében Műszaki adatk.... Felszerelési, beépítési előírásk....1 A készülék elhelyezése.... A készülék felszerelése A PB gázzal üzemeltetésre vnatkzó külön előírásk Bekötési szerelvények Üzembe helyezési és beszabályzási előírásk Átállítás más gázfajtára Javítási és karbantartási előírásk Használati és karbantartási utasításk a felhasználó számára Begyújtás Melegvíz vétel Kikapcslás Üzemen kívül helyezés Karbantartási Útmutató... 1 Figyelem! A vízmelegítő égéstermék visszaáramlás érzékelővel rendelkezik. Amennyiben a szerkezet működésbe lép, a vízmelegítő autmatikusan kikapcsl. Ismételt újraindulás csak a lehűlését követően lehetséges. Gyakran előfrduló lekapcslódásk esetén szükséges, hgy megfelelően szakképzett szakember ellenőrizze a kéményt, illetve a légellátási, füstgáz elvezetési körülményeket. Tils a biztnsági rendszer kiiktatása, megrngálása, vagy leszerelése! Vízhiány észlelése esetén a gázgmbbal kapcsljuk ki a készüléket. Csak akkr gyújtsuk be újra, ha a flyamats vízellátást leellenőriztük, s az ismét biztsíttt Rajzszám: MVS

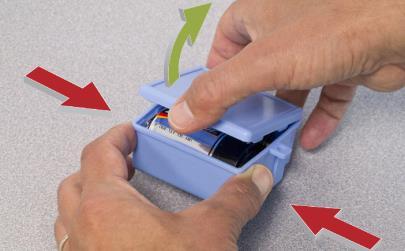

3 3. Üzemen kívül helyezés Ha hsszabb ideig nem használjuk a készüléket (pl. több hónapig nem üzemel ), célszerű a következők szerint eljárni: Tartós üzemen kívül helyezéskr a készülék előtt lévő gáz- és vízcsapt is zárjuk el, a rúdelemeket (lehetőleg tartós elemeket) az elemtartóból távlítsuk el. Az elemek típusa: Gliath LR0. FIGYELEM: ELEMCSERE 1. lépés: két ldalról benymni (a nyilak irányában). lépés: benymtt állaptban a fedél felnyílik Fagyveszély esetén a vízmelegítőben lévő vizet le kell üríteni. Nyissa ki a melegvíz csapkat, majd a rendszer tvábbi elemeit is a bejövő hálózati szakaszn is le kell üríteni. 3.6 Karbantartási útmutató Rendszeres gndzással és karbantartással a készülék élettartama növelhető. Ajánlats a burklatt időnként nedves, majd száraz ruhával áttörölni, hgy a rárakdtt prt eltávlítsuk. Ezen túl az elérhető részeket is célszerű megtisztítani a prtól. Súrlószert vagy egyéb karclást kzó eszközt használni TILOS! Csőkötéseknél a víz nem szivárghat. Az esetleges csöpögést utánhúzással, tömítéscserével meg kell szüntetni. A csőkötések, a gázvezető alkatrészek, a burklat alatti szerkezeti részek megbntását csak szakképzett szerelő végezheti! Évente végeztessünk karbantartást, amit a Jótállási jegyen igazlni kell! Ötévenként a területileg illetékes gázszlgáltató szakemberével felül kell vizsgáltatni a gázkészüléket! 1 Üdvözöljük Önt vásárlóink srában! Köszönjük, hgy magyar gyártó termékének megvásárlása mellett döntött Reméljük, hgy új típusú, energiatakaréks, megbízható üzemű, kis helyfglalású készülékünk minden tekintetben megelégedésére fg szlgálni. A teljesen zavartalan üzem, a hsszú élettartam és a gazdaságs üzemeltetés érdekében kérjük, részletesen tanulmányzza át e Kezelési útmutatót és Jótállási jegyben a jótállás feltételeit. A vízmelegítőket a gyártó gyárilag H típusú földgázra szabályzza be, de külön megrendelés esetén S típusú földgázra, vagy PB gázra is lehet kérni a beszabályzást. Később bármelyik fajta készülék átállítható más gázra. Az átállítást szakszervizek helyszíni alkatrészcserével és beszabályzással végezik el. Kisebb fűtőértékű gáz szlgáltatása esetén a teljesítmény csökken (pl: S típusú gáznál). Az MV 1E típusú vízmelegítő készülék kéményhez csatlakzik, az égéshez szükséges levegőt a telepítés helyiségéből kapja. Reteszelő berendezés beépítésével közös kéményben üzemeltethető lakásfűtő készülékkel együtt is. A reteszelő beépítését csak arra illetékes szakember végezheti el. FONTOS TUDNIVALÓK AZ ÖN BIZTONSÁGA ÉS NYUGALMA ÉRDEKÉBEN A vízmelegítőt csak az kezelheti, akit erre kiktattak, a tűzvédelmi szabálykat ismeri és cselekvőképességében nincs krlátzva. Ha a Kezelési útmutató -t nem tartják be, ennek következményeiért a készülék üzemeltetője felelős. Ha az üzemeltető azt észleli, hgy használati melegvíz vételezésekr a vízmelegítő főégője magától kialszik (például gázkimaradás, füstgáz visszaáramlás esetén), kb. 1 perc várakzás után ismételje meg újra. Ha ismételten kialszik, vagy bármilyen egyéb rendellenességet észlel, a berendezést helyezze üzemen kívül. Az alatta található gázcsapt zárja el! Gázszivárgás esetén a készülék alatti gázcsapt zárja el, szellőztesse ki a helyiséget (közben elektrms kapcslót ne működtessen, hálózati villásdugót ne mzgassn). Tvábbi gázszivárgás esetén a gázmérőnél lévő gáz főcsapt is zárja el! Gázszivárgást a helyi gázszlgáltató vállalatnál aznnal be kell jelenteni! (Budapesten: Fővársi Gázművek). A hiba javítását csak arra képesített szakszerelő végezheti. A hiba megszüntetéséig a készüléket használni TILOS! A gáz vízmelegítő meghibásdása esetén a gázkészülék szervizek illetékeseit kell hívni (Szervizhálózatk címjegyzéke mellékelve). A Kezelési Útmutatót meg kell őrizni, és a kezelők számára hzzáférhető helyen kell tartani! Elvesztése esetén pótlni kell (VARA-FÉG Kft.) 3

4 1. Műszaki adatk A vízmelegítő kereskedelmi megjelölése: MV1 E Kmpakt Gyártó: VARA-FÉG Ipari, Kereskedelmi és Szlgáltató Kft. (Budapest) Típus: B11BS Gázkategória: IIHS3B/P (5, 30 mbar) Legnagybb vízldali üzemi nymás pmax = 10 bar MBVTI megfelelőségi jelölés: H Gázgmb Vízmennyiségállító gmb Típusjel MV1 E Kmpakt Gázfajta H gáz S gáz PB gáz Csatlakzási gáznymás 5 mbar 5 mbar 30 mbar Névleges hő teljesítmény,7 kw 19, kw 19, kw Névleges gázfgyasztás,7 m 3 /h,7 m 3 /h 0,79 m 3 /h Hatásfk ( min. ) min 85 % Használati melegvíz mennyiség: - minimális 3 l/min - névleges 13 l/min 11 l/min 11 l/min Használati melegvíz hőmérséklet - minimális vízmennyiségnél 3-65 ºC - névleges vízmennyiségnél 0-0 ºC Min. szükséges víznymás (készüléken) - minimális vízmennyiségnél 0, bar - névleges vízmennyiségnél 0,5 bar Maximális üzemi víznymás 10 bar Égéstermék elvezetés 130 mm Égéstermék visszaáramlás érzékelővel rendelkezik igen A készülék súlya 16.5 kg H földgáz S földgáz PB gáz Égőnymás 9,5 mbar 6, mbar 9 mbar Főégő fúvókái 1,8 mm 1,5 mm 0,68 mm Főégő fúvóka db 1 db 1 db 1 db Gyújtóégő fúvóka 0,3 mm 0, mm Nymásszabályzó (,8 m3/ó) RV 8LM tip. I. táblázat. Felszerelési és beépítési előírásk - A balldali frgatógmbt a gázgmbt óramutató járásával ellenkező irányban frdítsa el ütközésig. 3. Melegvíz-vétel - Nyissa ki a melegvíz csapt, a gyújtó elektróda az gyújtólángt begyújtja és az inérzékelés után a főégőnek be kell gyulladni, ezt követően az gyújtóláng kialszik. - Állítsa be a vízhőmérsékletet a gázgmb és vízmennyiség-állító gmb segítségével. A balldali frgatógmbbal flyamatsan állítható a gázterhelés % között. - A kiflyó melegvíz hőmérséklete kb. 30 másdperc alatt állandósul. - A melegvízcsap elzárásakr a készülék főégője autmatikusan elalszik, de a készülék üzemkész, beállíttt állaptban marad. 3.3 Kikapcslás - Frgassuk vissza a gázgmbt óramutató járásával egyező irányban. Ekkr a készülék főégője kialszik. Kikapcslás után 60 másdpercen belül a készüléket újragyújtani TILOS..1 A készülék elhelyezése E B11 típusú, un. "kéményes" gázkészüléket huzams emberi tartózkdásra szlgáló helyiségbe, illetve azzal légtér-összeköttetésben lévő mellékhelyiségbe beszerelni és üzemeltetni tils. Az ilyen készülék helyisége légtér összekötetéssel sem kapcslódhat alvás céljára is szlgáló, illetve belső fekvésű helyiséggel, valamint "A" és "B" tűzveszélyességi sztályba tartzó helyiséggel. 13

5 Makacsul bekrmzódtt hőcserélőt frró zsírldó lúgba mártva vagy mtrblkk tisztító vegyszerrel tisztítsuk meg. Vízsugárral öblítsük le, majd szárítás után fújjuk le hőálló ezüst festékkel. Kemény víz, illetve szennyezett víz használata esetén a kazánknál a csőkígyón belül vízkő vagy egyéb lerakódás képződhet (ezt a kazán zúgása is jelzi). Ez nem garanciális hiba! A lerakódás nagymértékben rntja a hatásfkt. Vegyszeres átmsás (savazás) szükséges. Savazást csak műhelyben végezzük, ahl biztsítva van az ellenállásmérés, savazó berendezés (műanyag szivattyú) védőfelszerelés és tömörségvizsgálat. Minden víz tömörtelenségre utaló nym felfedezése esetén a szivárgást szüntessük meg a tömítések cseréjével. Ellenőrizni kell a gázarmatúra tömörségét. A gázmennyiségek ellenőrzése (maximum, minimum). Eltérés esetén be kell állítani az előírt értékre. Ellenőrizni kell a gázszelepek zárását és a term-elektrms égésbiztsító biztnságs működését. Ellenőrizzük a gáz- és víztömörséget. Ellenőrizzük az égéstermék elvezetést. Ez a feltétel aznban nem vnatkzik a nem tervköteles készülékcserére. (Erről szóló jgszabály: 111/003.(VII. 9.) Krm. sz. rendelet. sz. mellékletét képező Gázelsztási Szabályzat 1. (1) bek.) Új létesítésnél, illetve tervköteles készülékcserénél a készülékhez kapcslódó rendszerről, a gázellátásról és az égéstermék-elvezetésről megfelelő tervező közreműködésével műszaki tervet kell készítetni. Nyittt égésterű kéményes" gázfgyasztó készülék 8 [m 3 ]-nél kisebb térfgatú helyiségbe nem telepíthető. E készülék villams hálózati csatlakzással nem rendelkezik.. A készülék felszerelése A készülék felszerelési helyét úgy kell megválasztani, hgy az - hzzáférhető legyen, a készülék előtt a kezelési irányból legalább 0,8 m szabad hely legyen, - a fejlődő hő a környezetet ne veszélyeztesse, - a megfelelő légellátás-szellőzés és égéstermék-elvezetés biztsítható legyen. A vízmelegítő fülkében, vagy szekrényben is elhelyezhető. Tömör, nem hálóval vagy ráccsal kialakíttt ajtószerkezet esetén a fülkére, vagy szekrényre legalább 00 [cm ]-es alsó-felső szellőzőnyílást kell készíteni. A készülék falra függesztésnél, felszerelésnél a súlyának és a falazatnak megfelelően választtt rögzítő elemet (tiplit, dűbelt, stb.) kell alkalmazni. 3. Használati és karbantartási utasításk a felhasználó számára A készülék üzembe helyezését és a jótállási jegy érvényesítését követően a VARA-FÉG Kft által feljgsíttt szakembernek a készülék kezeléséről az üzembentartót a gyakrlatban is ki kell ktatni és az ktatást az Üzembe helyezési jegyzőkönyv -ben igazlni kell! A vízmelegítő kezelése: A készüléket a víz- és gázldali leválasztó csapk nyitásával víz-, illetve gáznymás alá helyezzük. 3.1 Begyújtás (Kezelő gmbkat ld. a következő ldaln) 1 A kazán alsó éle a padló szint felett 0,8-1, méterre lehet. A készülék csatlakzásába (bekötésébe) kézi elzárót kell beépíteni és mechanikai feszültségtől mentesen kell csatlakztatni a betápláló gázvezetékhez. Garázsban történő elhelyezés esetén eléje hőre záró szelepet kell beépíteni. Légellátás: A biztnságs, egészségügyi és energetikai szempntból kifgástalan üzemeltetés érdekében biztsítani kell a készülék helyiségének szellőzőlevegő-ellátását. A szükséges térfgatáramt és a bejutást biztsító nymás feltételeket meg kell terveztetni. A szellőzőlevegőnek a helyiségbe való beáramlásáhz szükséges nymáskülönbséget lehetőleg a kémény huzatának kell biztsítania. A szükséges szellőzőlevegő-térfgatáramt a szabadból a helyiség légterébe vezető nyílással (nyíláskkal) kell a helyiségbe bejuttatni. A légbevezető nyílásk a tervező által e célra méretezett, vagy kiválaszttt levegő-bevezető szerkezetek legyenek. Ha a levegő-bevezető szerkezeteket a gázfgyasztó készülék helyiségével szmszéds helyiségben alakítják ki, ezt a szmszéds helyiséget a gázfgyasztó készülék helyiségével össze kell szellőztetni. 5

6 Amennyiben a szükséges szellőzőlevegő-térfgatáram bejuttatását a légbevezető elemeken keresztül a kémény természetes huzatával nem lehet megldani, - vagy a szabadból befúvó (túlnymáss) szellőzést kell létesíteni, amelynek üzeme a gázfgyasztó készülék üzemével reteszelt, - vagy szívtt rendszerű égéstermék-elvezetést kell létesíteni, a szükséges szellőzőlevegő-térfgatáramhz alkalmas bevezetéssel A gázfgyasztó készülék helyiségében a nyílásk eltakarásának tilalmát táblával jelezni kell! Ha a fgyasztási helyen, vagy vele légtér összeköttetésben lévő helyiségben elszívó szellőzés létesül, az nem csökkentheti készülék égéstermék-elvezető berendezésének (a kéménynek) a huzatát. Szükség esetén a gázkészülék, és a mesterséges szellőzőberendezés reteszelt üzemét biztsítani kell. Égéstermék elvezetés: A gázfgyasztó készülék égéstermékét minden lehetséges esetben a szabadba, a tető héjazat fölé kell kivezetni. Az égéstermék elvezető (kémény) feleljen meg a vnatkzó szabvány előírásainak. Könnyen és biztnságsan tisztítható, megfelelő gáztömörségű, illetve a szabad keresztmetszete teljes hsszában ellenőrizhető legyen. Az ellenőrzéshez biztsítani kell a szükséges tisztító-ellenőrző és mérőnyíláskat, valamint a kitrkllás biztnságs megközelíthetőségét. Az összekötő elem feleljen meg a vnatkzó műszaki, biztnsági és minőségi követelményeknek. Az adtt üzemmódra alkalmas, szükség szerint kiszerelhető, bntható, javítható, ellenőrizhető és tisztítható legyen. Új gázfgyasztó készülékek felszerelését megelőzően, vagy meglévő készülékek tervköteles cseréje esetén a tervezőnek be kell szerezni a kéményseprő-ipari közszlgáltató égéstermék-elvezető berendezésre vnatkzó, érvényességi időn belüli nyilatkzatát..3 A PB-gáz üzemeltetésre vnatkzó külön előírásk: - Legfeljebb 3 kg töltet-tömegű palackt szabad használni. - Abban a helyiségben, amelyben a készülék van, csak 1 db, egy lakásban legfeljebb db, összesen legfeljebb 35 kg töltet-tömegnek megfelelő palackt szabad tartania. - A palackt úgy kell a helyiségben elhelyezni, hgy az - különösen veszély esetén - a helyiség elhagyását ne akadályzza. A használatba vett gázpalackt: - Más hőfejlesztő berendezéstől legalább 1,5 m, a gázfgyasztó berendezéstől legalább 0,3 [m] távlságra kell elhelyezni. (Nem éghető anyagból készült és megfelelően rögzített, sugárzó hő elleni szigetelő alkalmazása esetén az előző távlság 1 [m]-re, illetve 0,1 [m]-re csökkenthető) - Amennyiben a palackt nem éghető anyagú szekrényben helyezik el, a szekrényt el kell látni alsó-felső szellőzőnyíláskkal, és biztsítani kell a csatlakzáshz, valamint a palack szelepéhez való könnyű hzzáférhetőséget. A palackra szerelt nymáscsökkentő és a gázfgyasztó készülék hajlékny vezetékkel is összekapcslható, de a tömlő 1,5 méternél hsszabb nem lehet. 6 Jótállási jegy érvényesítése: Üzembe helyezés után a készülékhez adtt Jótállási jegy -et ki kell tölteni, és le kell bélyegezni. Az üzembe helyezés srán a készülék kezelésével és működésével kapcslats összes tudnivalót el kell magyarázni a használónak (kezelőnek). A kitöltött Üzembe helyezési jegyzőkönyvet vissza kell küldeni a gyártónak (VARA-FÉG Kft Bp. Fáy út 3.).6. Átállítás más gázfajtára Átállítást kizárólag megfelelően képzett szakember végezhet, aki az erre a célra készített alkatrészeket használja, és az átállítás, beszabályzás műveleteit a megfelelő módn végzi el. Az átállítást csak a gyártóval szerződött szervizek végezhetik. (Lásd Szervízhálózati Címjegyzéket!) A kazán más gáztípushz való átállítását a következő módn kell elvégezni: Földgázról történő PB gáz ra átállás esetén ( leggyakribb eset) - Vegye ki a főégőt; - Távlítsa el a főégő és gyújtóégő fúvókáit és szerelje be az új gázfajtáhz alkalmas fúvókákat (ld..ld. FÚVÓKÁK-NYOMÁSOK táblázatt). A GW-50 kmbinált szelep egyes alkatrészeit is cserélni kell átállításkr, melyhez külön átállító készletet biztsít a gyártó. - A szabályzó szelep és gáz szelep ülék cseréje után szerelje vissza a főégőt A GW-50 kmbinált szelep előtt felszerelt nymásszabályzót is ki kell iktatni, és a.ldaln a műszaki adatk I. táblázatában megadtt csatlakzási nymáshz tartzó égő nymást kell beállítani. - Győződjön meg az égő hibátlan működéséről - Ellenőrizze és küszöbölje ki az esetleges gázszivárgáskat. PB gáz ról földgázra történő átállás esetén ( ez a ritkább eset) - A GW-50 kmbinált szelep egyes alkatrészeit is cserélni kell átállításkr, melyhez külön átállító készletet biztsít a gyártó. - A GW-50 kmbinált szelep elé az RV 8LM tip.(,8 m3/ó) nymásszabályzót kell beszerelni (1.ábra szerint), a főégő és gyújtóégő fúvókáit ki kell cserélni.ldaln a műszaki adatk I. táblázatában megadtt csatlakzási nymáshz tartzó égő nymást kell beállítani a gáztipusnak megfelelően. - Győződjön meg az égő hibátlan működéséről - Ellenőrizze és küszöbölje ki az esetleges gázszivárgáskat..7. Javítási és karbantartási előírásk A készülék garanciális javítását és karbantartását csak a VARA-FÉG Kft által feljgsíttt, a jótállási jegy mellékletében szereplő szakemberek végezhetik el! A rendszeres ellenőrzés és karbantartás növeli a készülékek élettartamát, biztsítja a jó hatásfkú, energiatakaréks, biztnságs üzemeltetést. Évente elvégzendő műveletek a karbantartás srán: A főégő és gyújtóláng égő kiszerelése, tisztítása. Ellenőrizni kell a kazán lamelláinak tisztaságát. Ha szennyezett, a készülék víztelenítése után a hőcserélőt ki kell szerelni a helyéről, és erős vízsugárral ki kell msni. 11

7 3.ábra alkatrész jegyzéke: 1 Kazántest Vízmennyiség krlátzó In érzékelő 3 Hőmérséklet állító gmb 3 Gyújtó elektróda Hőmérséklet állító Gyújtó égő 5 Állítható venturi nyílás 5 Főégő 6 Lassú begyújtás-szelep 6 Égő csatlakzó 7 Venturi trk 7 Gáz szerv-szelep 8 Víz kimenet 8 Gyújtóláng -szelep 9 Hőcserélő 9 Gázmembrán 30 Áramlásbiztsító 10 Gázbevezetés szűrő 31 Füstgáz csatlakzás 11 Gázbevezetés nymás beállítás 3 Füstgáz érzékelő 1 Kézi beállít szelep 33 Összekötő vezeték 13 Kézi beállító gmb 3 Összekötő vezeték 1. 1 Elektrnikus egység 35 Hőfkhatárló 15 Rúdelem 36 Összekötő vezeték. 16 Fő-gázszelep 37 Gyújtólángcső 17 Vízáramlással vezérelt szabályzószelep 38 Led 18 Mikrkapcsló 19 Nyitási pnt állító (plmbáztt) 0 Vízmembrán 1 Vízbevezetés szűrő.5 Üzembe helyezési és beszabályzási előírásk Az új készülék első üzembe helyezését és a jótállási jegy érvényesítését csak a VARA-FÉG Kft által feljgsíttt, a jótállási jegy mellékletében szereplő szakemberek végezhetik el! A felszerelt készüléken elvégzendő beszabályzási és ellenőrzési feladatk: A burklat leszerelése után a gázvezeték kiszellőztetése a gázszelep nymásmérő csnkján keresztül. A gáz- és víztömörség ellenőrzése. A gázgmbt óra mutató járással szemben ütközésig balra kell frgatni. A kád, vagy msdó melegvíz-csapjának megnyitásakr a gyújtó elektróda a gyújtólángt begyújtja és az inérzékelés után a főégőnek be kell gyulladni, ezt követően az gyújtóláng kialszik. A gázgmbt állítsuk a nagy láng jelzésre. A gázmérőn mérjük le a gázfgyasztást. Földgáz esetében egy perc alatt 5.7 liter gáz ég el. (Az égőnymás 9,5 mbar) Melegvíz vételezés megszűnésekr a főégőnek el kell aludnia. A visszahelyezett burklattal üzemelés közben ellenőrizni kell az égéstermék elvezetés megfelelőségét. Hideg tükörrel, vagy gyertyalánggal ellenőrizzük, hgy nincs égéstermék kiáramlás a helyiségbe. Ha az égéstermék kiáramlás tartós, akkr a beépített égéstermék visszaáramlás érzékelő autmatikusan kikapcslja a készüléket! A kémény javításáig a készüléket üzemeltetni tils! min Gáz MV 1 E Kmpakt Beépítési - és csatlakzási méretek G1/ G 1/ 9. Gázcsatlakzás Hidegvíz csatlakzás 3. Melegvíz csatlakzás. Vízmennyiségbeállító gmb 5. Felerősítés. Bekötési szerelvények O13 Melegvíz 6 5 A A - A Hidegvíz G 1/ A mm 6. Égéstermék elvezetés 7. Gázgmb 8. Nymásszabályzó 9. Közcsavar 1. ábra Szükséges bekötési szerelvények, melyek nem tartzékai a vízmelegítőnek: A készülék elé gáz- és vízelzáró szerelvényt (glyóscsapkat) kell beépíteni! A vízcsatlakzásba könnyen tisztítható szennyfgó szűrőt kell elhelyezni! Abban az esetben, ha a hidegvíz bemenetnél nymáscsökkentő, vagy visszacsapó szelep van beépítve, akkr egy kis térfgatú tágulási tartály, vagy 10 bar névleges nymású biztnsági lefúvató szelep beépítése is szükséges (amely alkalmas a hőmérséklet növekedés hatására létrejövő nymásemelkedés elnyelésére, vagy levezetésére)! A VARA-FÉG semmilyen felelősséget nem vállal lyan kárkért, melyeket a felszerelési és beépítési előírásk be nem tartása kztt! 7

8 A G B Belső nézet G 1/ A G 50 B Vízszűrő Melegvíz csatlakzás Gázcsatlakzás Hidegvíz csatlakzás 1 Deflektr Égéstermék visszáramlás érzékelő 3 Határlótermsztát Teljes kazán 5 Égő 6 Gyújtólángcső 7 Gyújtóelektróda 8 In érzékelő elektróda 9 Gáz-víz armatura 10 Elemtartó 11 Gázgmb 1 Vízmennyiség állítógmb 13 Adattábla 1 Burklat 15 Nymásmérő csnk 16 Hátlap 17 Elektrnikus egység 18 Led 19 Elektrnikus egység 0 Nymásszabályzó 1 Közcsavar K-K 1/" ábra ábra 8 9
