G É P K Ö N Y V. K-200 típusú gáznyomásszabályozók
|
|
- Róbert Kis
- 8 évvel ezelőtt
- Látták:
Átírás
1 Kód: g G É P K Ö N Y V K-200 típusú gáznyomásszabályozók Készült:
2 TARTALOMJEGYZÉK 1. Általános ismertetés 2. Műszaki adatok 3. Szerkezeti felépítés, működés 3.1 Nyomásszabályozó rész működése 3.2 Biztonsági gyorszár működése 3.3 Biztonsági lefúvatószelep működése 4. Átvétel 5. Telepítés, beépítés 5.1 Üzembehelyezés 6. Kezelés 6.1 Leállítás 6.2 Újraindítás 7. Karbantartás 8. Biztonságtechnikai rendelkezések 9. Jótállás 2

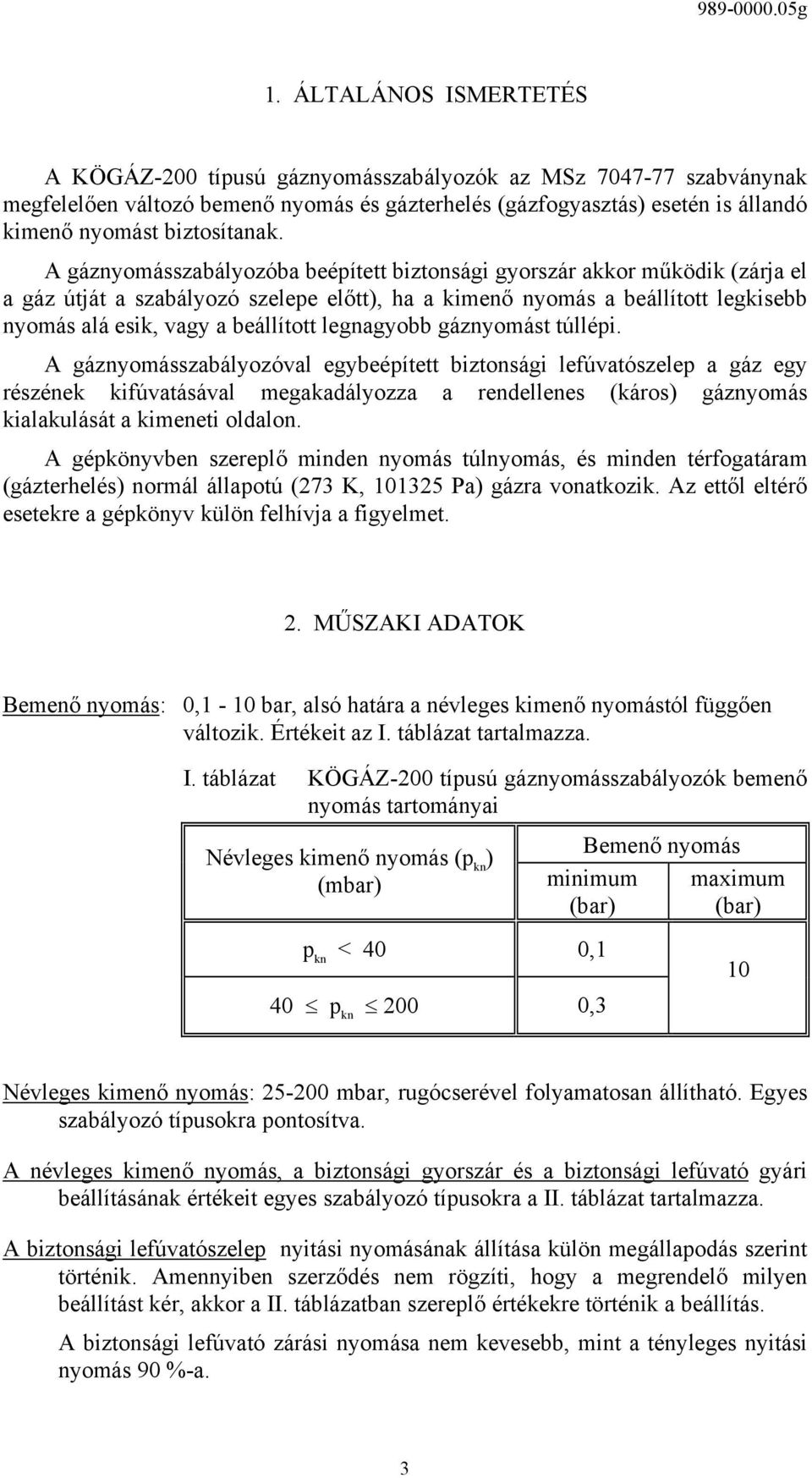

3 1. ÁLTALÁNOS ISMERTETÉS A KÖGÁZ-200 típusú gáznyomásszabályozók az MSz szabványnak megfelelően változó bemenő nyomás és gázterhelés (gázfogyasztás) esetén is állandó kimenő nyomást biztosítanak. A gáznyomásszabályozóba beépített biztonsági gyorszár akkor működik (zárja el a gáz útját a szabályozó szelepe előtt), ha a kimenő nyomás a beállított legkisebb nyomás alá esik, vagy a beállított legnagyobb gáznyomást túllépi. A gáznyomásszabályozóval egybeépített biztonsági lefúvatószelep a gáz egy részének kifúvatásával megakadályozza a rendellenes (káros) gáznyomás kialakulását a kimeneti oldalon. A gépkönyvben szereplő minden nyomás túlnyomás, és minden térfogatáram (gázterhelés) normál állapotú (273 K, Pa) gázra vonatkozik. Az ettől eltérő esetekre a gépkönyv külön felhívja a figyelmet. 2. MŰSZAKI ADATOK Bemenő nyomás: 0,1-10 bar, alsó határa a névleges kimenő nyomástól függően változik. Értékeit az I. táblázat tartalmazza. I. táblázat KÖGÁZ-200 típusú gáznyomásszabályozók bemenő nyomás tartományai Névleges kimenő nyomás (p kn ) (mbar) Bemenő nyomás minimum (bar) maximum (bar) p kn < 40 0,1 40 p kn 200 0,3 10 Névleges kimenő nyomás: mbar, rugócserével folyamatosan állítható. Egyes szabályozó típusokra pontosítva. A névleges kimenő nyomás, a biztonsági gyorszár és a biztonsági lefúvató gyári beállításának értékeit egyes szabályozó típusokra a II. táblázat tartalmazza. A biztonsági lefúvatószelep nyitási nyomásának állítása külön megállapodás szerint történik. Amennyiben szerződés nem rögzíti, hogy a megrendelő milyen beállítást kér, akkor a II. táblázatban szereplő értékekre történik a beállítás. A biztonsági lefúvató zárási nyomása nem kevesebb, mint a tényleges nyitási nyomás 90 %-a. 3

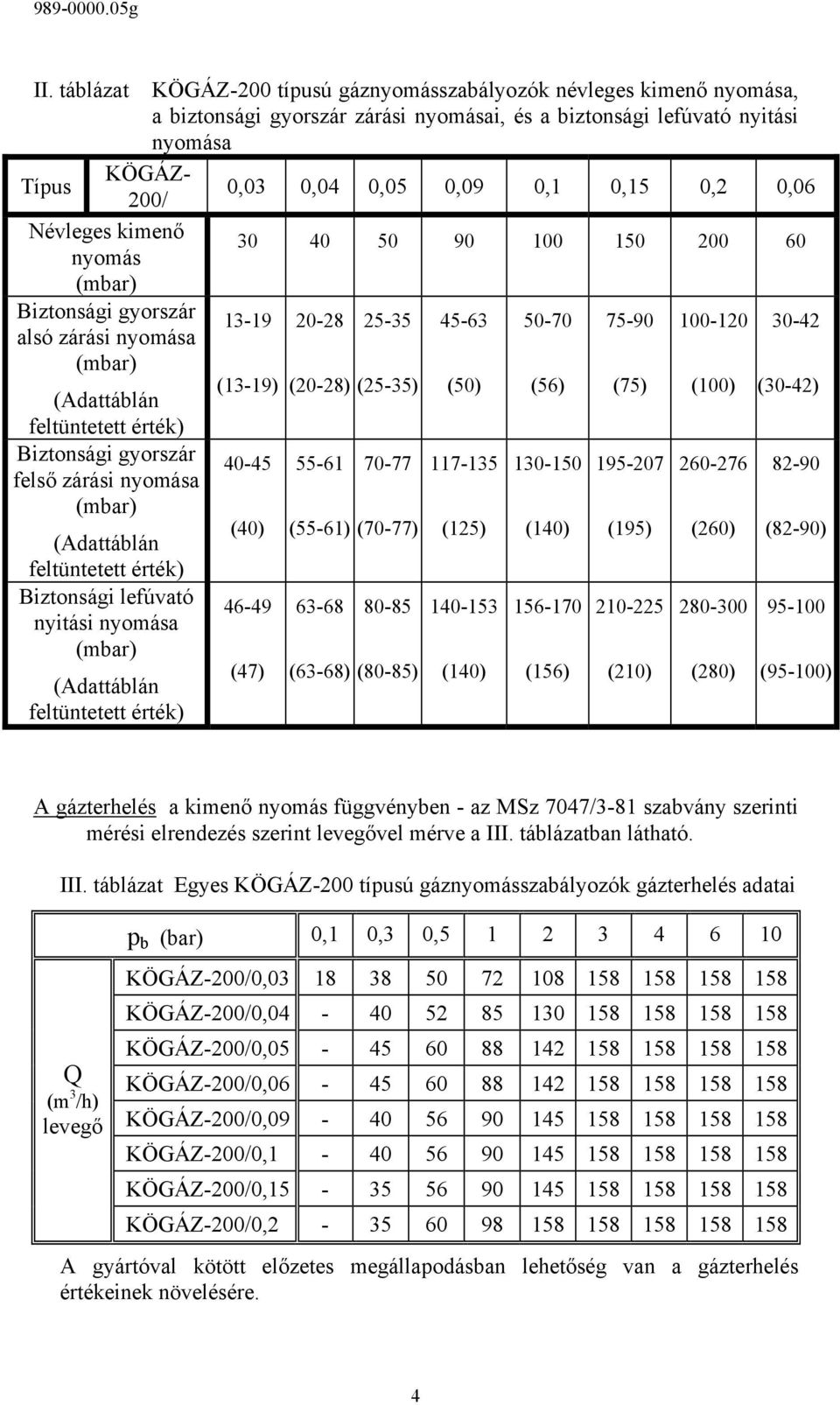

4 II. táblázat KÖGÁZ-200 típusú gáznyomásszabályozók névleges kimenő nyomása, a biztonsági gyorszár zárási nyomásai, és a biztonsági lefúvató nyitási nyomása Típus KÖGÁZ- 200/ 0,03 0,04 0,05 0,09 0,1 0,15 0,2 0,06 Névleges kimenő nyomás (mbar) Biztonsági gyorszár alsó zárási nyomása (mbar) (Adattáblán (13-19) (20-28) (25-35) (50) (56) (75) (100) (30-42) feltüntetett érték) Biztonsági gyorszár felső zárási nyomása (mbar) (Adattáblán (40) (55-61) (70-77) (125) (140) (195) (260) (82-90) feltüntetett érték) Biztonsági lefúvató nyitási nyomása (mbar) (Adattáblán feltüntetett érték) (47) (63-68) (80-85) (140) (156) (210) (280) (95-100) A gázterhelés a kimenő nyomás függvényben - az MSz 7047/3-81 szabvány szerinti mérési elrendezés szerint levegővel mérve a III. táblázatban látható. III. táblázat Egyes KÖGÁZ-200 típusú gáznyomásszabályozók gázterhelés adatai Q (m 3 /h) levegő p b (bar) 0,1 0,3 0, KÖGÁZ-200/0, KÖGÁZ-200/0, KÖGÁZ-200/0, KÖGÁZ-200/0, KÖGÁZ-200/0, KÖGÁZ-200/0, KÖGÁZ-200/0, KÖGÁZ-200/0, A gyártóval kötött előzetes megállapodásban lehetőség van a gázterhelés értékeinek növelésére. 4
5 Szabályozási osztály: MSz 7047/2-81szerint: S10 Zárónyomás osztály: MSz 7047/2-81 szerint: Z 50 Túllendülési osztály: MSz 7047/2-81 szerint: T 50 Közeg: földgáz és éghető gázok (a PB gáz is), továbbá a levegő és egyéb, a felhasznált anyagokra nézve nem agresszív gázok, amelyek üzemi tartományban nem kondenzálódnak. Közeghőmérséklet: K ( o C) Környezeti hőmérséklet: K ( o C) Telepítés: szabadtéri Puffertérfogat: legalább 50 dm 3 Befoglaló méretek: az 1. ábra alapján 1. ábra Befoglaló méretek Beépítési hossz: 244 mm Beépítési helyzet: tetszőleges Átömlés jellege: egyenes Csatlakozás a bemenő és kimenő oldalon: külső menet G 2 Tömeg: 5,6 kg 5
6 A GÁZGÉP Kft. minden gáznyomásszabályozót megvizsgál a vonatkozó szabványok alapján összeállított követelményrendszer szerint. A gyárilag beállított szabályozók leplombálva kerülnek forgalomba. 3. SZERKEZETI FELÉPÍTÉS, MŰKÖDÉS A gáznyomásszabályozó három részegységből áll: - nyomásszabályozó, - biztonsági gyorszár, - biztonsági lefúvatószelep. Működésének megértéséhez a 2. ábra nyújt segítséget A nyomásszabályozó rész működése Az /1/ membrán alatti térben uralkodó kimenő nyomásból származó erő egyensúlyt tart a /4/ rugó előfeszítéséből származó erővel. Csökkenő gáznyomás esetén az /1/ membrán lefelé mozdul el, és a /2/ kar segítségével elmozdítja a /3/ szabályozó szelep záróelemét. Ezáltal növekszik az átömlő keresztmetszet. A szabályozó szelep tehermentesített, így a bemenő nyomásból származó erő nem terheli a szelepet A biztonsági gyorszár működése A 2. ábrán a biztonsági gyorszár /12/ szelepe zárt helyzetben látható. A nyitott helyzetet a /9/ reteszcsap biztosítja úgy, hogy a /12/ szeleppel közös /11/ tengelyre szerelt /10/ tárcsát nem engedi a zárás irányába elmozdulni. A /9/ reteszcsap lefelé mozdulása után a /11/ tengely szabadon elmozdulhat. A /14/ rugó a /12/ szelepet zárja. Ha a kimenő nyomás eléri akár az alsó, akár a felső kapcsolási határt, a /9/ reteszcsap mindkét esetben csak lefelé tud elmozdulni, mert a /8/ karon elhelyezett két /7/ állító csavar közül valamelyik felütközik, és a /8/ kar e körül a pont körül elfordulva lefelé húzza a reteszcsapot. A gyorszár szelepének nyitásához a gáznyomásszabályozó oldalán lévő forgatógombot - óvatosan - az óramutató járásával ellenkező irányba kell mozdítani. A forgatógomb mozdításával egyidejűleg a (11) tengely elmozdul, a (12) szelep viszont a bemenő nyomás hatása alatt zárva marad. A (11) tengely elmozdulásával a - tengely végén kialakított - feltöltőszelep kinyit és a bemenő nyomású gáz a szabályozóba jutva feltölti a kimenő oldalt és a (3) szabályozó szelep zárásával kialakul a zárónyomás. A feltöltőszelep ezt követően a (12) gyorszár szelep és a már zárt (3) szabályozó szelep közötti terecskét tovább tölti. A zárt (12) gyorszár szelep mögötti tér nyomása tovább növekszik és midőn ez a nyomás megközelíti a bemenő nyomás értékét, a (16) rugó a (12) szelepet már el tudja mozdítani a szelepülékről. 6

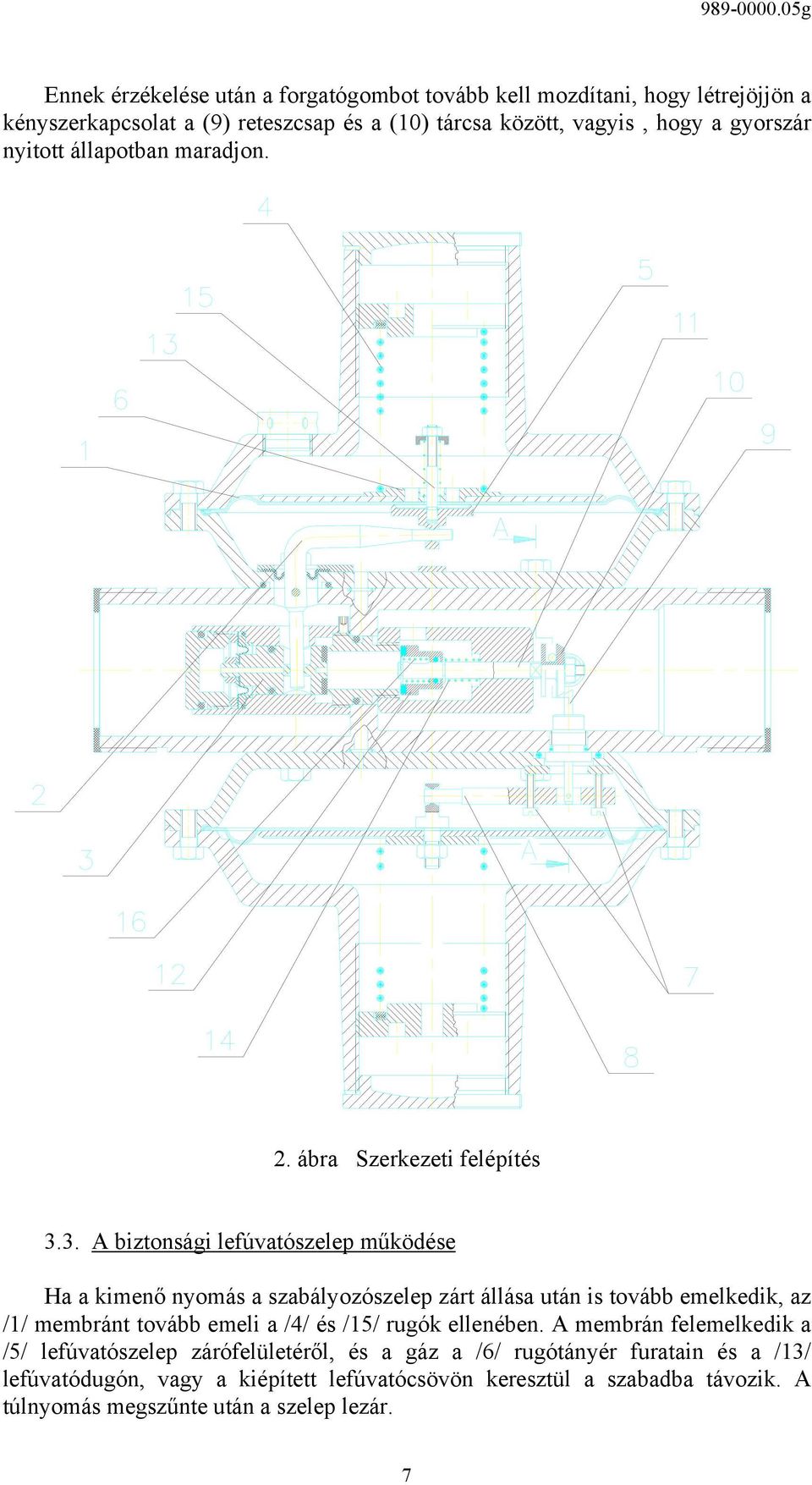

7 Ennek érzékelése után a forgatógombot tovább kell mozdítani, hogy létrejöjjön a kényszerkapcsolat a (9) reteszcsap és a (10) tárcsa között, vagyis, hogy a gyorszár nyitott állapotban maradjon. 2. ábra Szerkezeti felépítés 3.3. A biztonsági lefúvatószelep működése Ha a kimenő nyomás a szabályozószelep zárt állása után is tovább emelkedik, az /1/ membránt tovább emeli a /4/ és /15/ rugók ellenében. A membrán felemelkedik a /5/ lefúvatószelep zárófelületéről, és a gáz a /6/ rugótányér furatain és a /13/ lefúvatódugón, vagy a kiépített lefúvatócsövön keresztül a szabadba távozik. A túlnyomás megszűnte után a szelep lezár. 7
8 4. ÁTVÉTEL A gáznyomásszabályozót a gyártó kétféle módon szállítja: - szekrénybe szerelve (gáznyomásszabályozó vagy gáznyomásszabályozó-mérő állomásba beépítve), - önálló termékként. Önálló termékként történő vásárláskor a megrendelő tartozékként 2 db lapos tömítést, a gépkönyvet (csatolva a szervízhálózat címjegyzéket) és a műbizonylatot kapja meg. A gáznyomásszabályozóhoz rendelhető impulzus vezeték és csatlakozó készlet, amely a bekötéshez szükséges valamennyi idomot tartalmazza. Ezeket külön kell megrendelni. 5. TELEPÍTÉS, BEÉPÍTÉS A gáznyomásszabályozó az MSz 11414/2, az MSz 11414/5, vagy az MSz szabvány szerinti helyre és módon telepíthető. A létesítéshez és üzembehelyezéshez szükséges engedélyeztetést a mindenkor érvényben lévő hatósági előírások és szabályzatok szerint kell elvégezni. Az önálló termékként szállított gáznyomásszabályozó biztonságos üzemeltetéséhez a 3. ábra szerinti beépítést javasoljuk. 3. ábra Beépítés 1- bemenő oldali elzárószerelvény, 2-nyomásmérő, 3-gázszűrő, 4-gáznyomásszabályozó, 5-nyomásmérő, 6-kimenő oldali elzárószerelvény, 7-kerülőági elzárószerelvény, 8-kerülőági gázszűrő, 9-átmenő elzárószelep, 10-lefúvató előtti elzárószerelvény, 11-lefúvatóvezeték, 12-háromjáratú elzárószelep, 13-impulzus vezeték 8
9 Falra szerelt gáznyomásszabályozónál a biztonsági gyorszár forgatógombjának hozzáférhető helyen kell lennie. Impulzus vezeték /13/ csatlakoztatása nélkül a szabályozó NEM MŰKÖDIK. Az impulzus vezeték felszerelése a 4. ábra szerint történjen. 4. ábra Impulzuscső beépítés 9
10 A szemölcsöt az egyenes csavarzat kicsavarása után fel kell hegeszteni a kimenő oldali csőszakaszra, ahol d=6 mm méretű furatot kell kialakítani. Ezután a szemölcsbe visszacsavarható az egyenes csavarzat. Lefúvatócső - melyet az MSz 11414/2 szerint kell kialakítani - a gáznyomásszabályozóval szállított M18x1,5 csatlakozású lefúvatódugó (2. ábra 13. tétel) kicsavarása után csatlakoztatható. A gyártó telephelyén elvégzi a készülék külső és belső tömörségi nyomáspróbáját. Üzembehelyezés előtt a beépített készüléket tömörségi nyomáspróbának kell alávetni Üzembehelyezés A gáznyomásszabályozóval együtt beépített elzárószerelvények és a biztonsági gyorszár zárt állásban legyen. Az utóbbit a gáznyomásszabályozó oldalán található forgatógomb helyzetéből lehet megállapítani (1. ábra). Nyitni kell a gáznyomásszabályozó előtti elzárószerelvényt. A bemenő oldali nyomást a gáznyomásszabályozó előtt elhelyezett nyomásmérőn kell ellenőrizni. Ezután nyitható a gáznyomásszabályozó utáni elzárószerelvény (kerülővezeték megléte esetén). A gáznyomásszabályozó kerülővezetékébe épített elzárószerelvény nyitásával kell feltölteni a kimenő oldali vezetékszakaszt a zárónyomás körüli értékre. Ez az érték a gáznyomásszabályozó után elhelyezett nyomásmérőn ellenőrizhető. Ezután a biztonsági gyorszár forgatógombját az óramutató járásával ellenkező irányba forgatva, nyitni kell a biztonsági gyorszár szelepét. 6. KEZELÉS A gáznyomásszabályozó felügyelet nélkül is biztonságosan üzemeltethető. Kezelést csak az üzembehelyezés, leállítás és a gáznyomásszabályozó újraindítása - a biztonsági gyorszár zárása után - igényel Leállítás Leállításkor a gáznyomásszabályozó előtti elzárószerelvényt kell elzárni. 10
11 6.2. Újraindítás Ha a biztonsági gyorszár lezárt, a gáznyomásszabályozó újraindítása a következő módon történik. A kimenő oldalon elhelyezett nyomásmérőn ellenőrizve, a kimenő nyomást a zárónyomás körüli értékre kell beállítani. Ez kétféleképpen történhet. A. Ha a kimenő nyomás a zárónyomás értéke alatt volt, a kerülővezetékben elhelyezett elzárószerelvény nyitásával lassan kell emelni a nyomást. B. Ha a kimenő nyomás a zárónyomás értéke felett volt, kézi lefúvatással kell csökkenteni a nyomást a zárónyomás körüli értékre. A kimenő nyomás beállítása után el kell zárni A. esetben a kerülőág, B. esetben a kézi lefúvató elzárószerelvényét, majd a biztonsági gyorszár gombját az óramutató járásával ellenkező irányba forgatva, nyitható a biztonsági gyorszár szelepe. 7. KARBANTARTÁS A karbantartás elvégzését, a garanciális időn túli javítást a szervizhálózatnál lehet megrendelni, költségtérítés ellenében. A karbantartást a gyártó által kiadott karbantartási utasítás szerint kell elvégezni. Legalább évente ellenőrizni kell a biztonsági gyorszár és a biztonsági lefúvató működőképességét. 8. BIZTONSÁGTECHNIKAI RENDELKEZÉSEK A gáznyomásszabályozó 5 m-es körzetén belül TILOS dohányozni és nyílt lángot használni. Gázszivárgás észlelésekor el kell zárni a gáznyomásszabályozó előtt beépített elzárószerelvényt. Ezután értesíteni kell a gázszolgáltatót, és a helyszín biztosítására segítséget kell kérni, amíg a szolgáltató illetékesei megérkeznek. A veszélyeztetett területet ki kell üríteni, tűzoltókészüléket készenlétbe kell helyezni. Tűzoltókészüléket mindig az érvényben lévő tűzvédelmi jogszabályban (jelenleg a 4/1980 (XI.25.) BM számú rendelet és az Országos Tűzvédelmi Szabályzat (OTSz) 57 f. (1) bekezdésben foglaltak szerint kell biztosítani. 11
12 9. JÓTÁLLÁS A GÁZGÉP Kft. az általa gyártott gáznyomásszabályozókra jótállást csak abban az esetben vállal, ha a gáznyomásszabályozók beépítése az üzemeltetési helyre az MSz vagy az MSz szabvány szerint történik. A gáznyomásszabályozóra az üzembehelyezéstől számított 12 hónapig érvényes a jótállás. Ezen időn belül a meghibásodott gyártmányt díjmentesen kijavítjuk. A jótállás megszűnik, ha: - az üzembehelyezés az átvételtől számított 12 hónapon belül nem történik meg, - az üzembehelyezést és a jótállási időn belüli karbantartást, javítást nem a címjegyzékben felsorolt társaság szakemberei végzik, - a meghibásodás helytelen szállításból, tárolásból, kezelésből, erőszakos vagy idegen behatolásból, elemi kár miatt származik. A jótállási igényt a mellékelt címjegyzékben felsorolt helyeken lehet bejelenti. 12
