BEÉPÍTÉSI ÚTMUTATÓ NMT TÍPUSÚ ÉS EGHN SMART TÍPUSÚ, MENETES CSATLAKOZÁSÚ, ELEKTRONIKUS SZABÁLYOZÁSÚ SZIVATTYÚKHOZ

Átírás

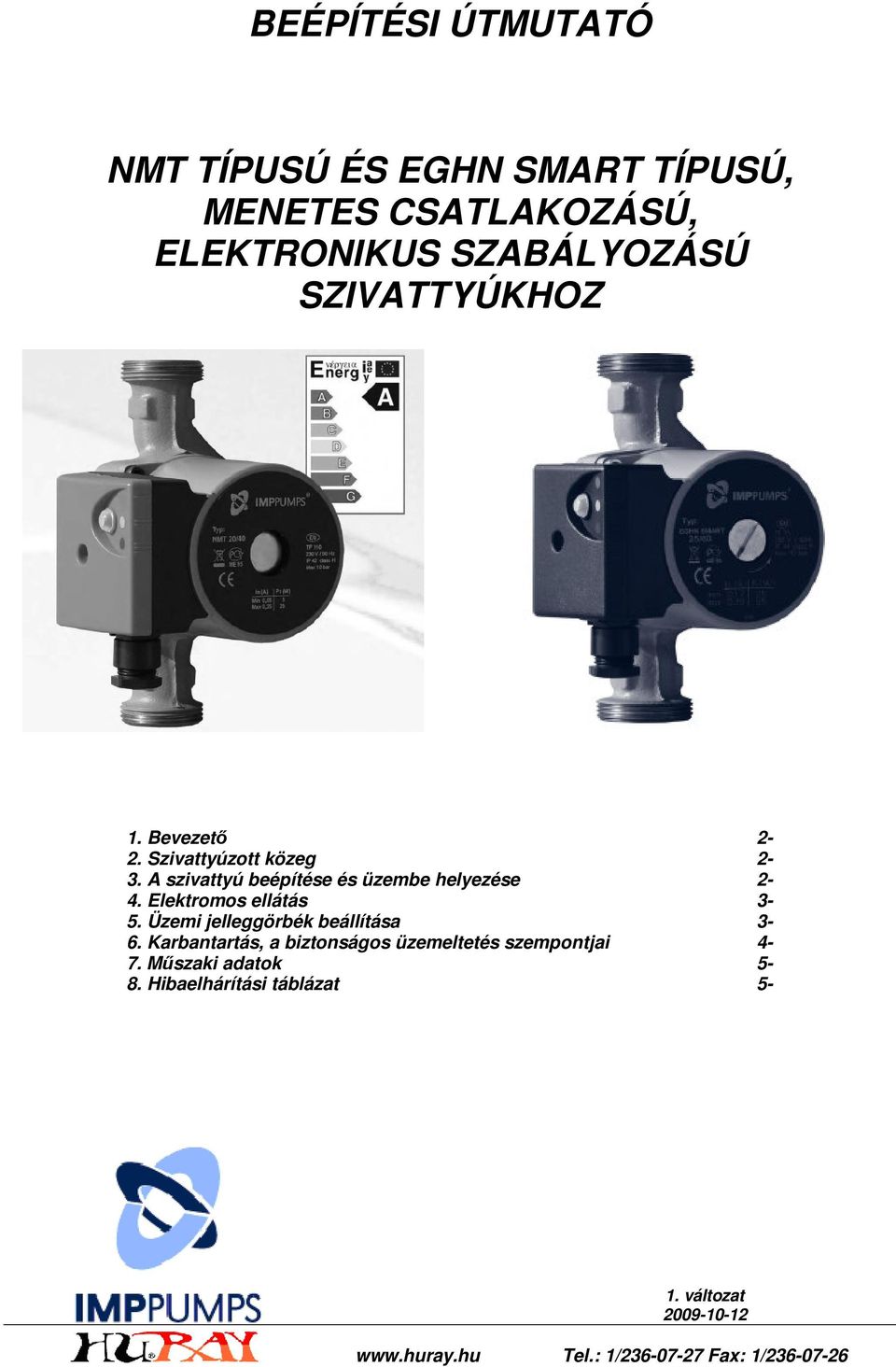

1 BEÉPÍTÉSI ÚTMUTATÓ NMT TÍPUSÚ ÉS EGHN SMART TÍPUSÚ, MENETES CSATLAKOZÁSÚ, ELEKTRONIKUS SZABÁLYOZÁSÚ SZIVATTYÚKHOZ 1. Bevezető 2-2. Szivattyúztt közeg 2-3. A szivattyú beépítése és üzembe helyezése 2-4. Elektrms ellátás 3-5. Üzemi jelleggörbék beállítása 3-6. Karbantartás, a biztnságs üzemeltetés szempntjai 4-7. Műszaki adatk 5-8. Hibaelhárítási táblázat 5-1. váltzat Tel.: 1/ Fax: 1/

2 1. BEVEZETŐ Az NMT xx/40, NMT xx/60 és EGHN SMART xx/60 típusú szivattyúk frró vizes fűtési rendszerekben, légkndicináló és szellőztető rendszerekben alkalmazhatóak. Beépített elektrnikus szabályzásuk segítségével képesek alkalmazkdni a fűtési rendszer aktuális igényeihez. A szivattyú flyamatsan méri a fűtési rendszerben lévő nymáskülönbséget és alkalmazkdik a fűtési rendszer váltzó jelleggörbéjéhez. A SZIVATTYÚ MEGJELÖLÉSE NMT 25 / NMT Állandó mágneses mtr - öntöttvas ház EGHN SMART aszinkrn mtr - öntöttvas ház A csőmenetes vízcsatlakzó névleges mérete Emelőmagasságra utaló szám Kötéstávlság KÉRJÜK, OLVASSA EL A KEZELÉSI KÖNYVET! 2. SZIVATTYÚZOTT KÖZEG A szivattyú hibátlan működéséhez, tiszta víz vagy tiszta víz és fagyálló keverék szükséges. A szállíttt közeg vegyi- vagy rbbanóanyagkat, ásványlajat, szilárd vagy hsszú szálú darabkat nem tartalmazhat. 3. A SZIVATTYÚ BEÉPÍTÉSE ÉS ÜZEMBE HELYEZÉSE A szivattyút csak vízszintes mtrtengellyel szabad beépíteni. (1. ábra). A szivattyú házán lévő nyíl a szállíttt fűtőközeg áramlási irányát jelzi. A villams kapcslódbznak 3, 9 vagy 12 óra irányába szabad néznie. Tils úgy beépíteni a szivattyút, hgy a villams kapcslódbz 6 óra irányba nézzen, azaz alulra kerüljön.(2., A1. ábrák) A kapcslódbz elfrgatásáhz a szivattyúról le kell engedni a nymást, és le kell üríteni belőle a fűtőközeget. A villams mtr házát a hidraulikai öntvényhez rögzítő négy imbuszcsavar eltávlítása után a kívánt irányba óvatsan körbefrgatható. A mtröntvényt a hidraulikai házból tengelyirányban nem szükséges kihúzni. Frgatás közben ne nymja egymásnak öntvényfeleket, ezzel vigyázva a tömítő O-gyűrű épségére! Az új helyzetben szerelje vissza az imbusz-csavarkat, és átlósan haladva, több lépésben húzza meg őket egyenletesen! (A2., A3., A4. ábrák) A szivattyúk frgórésze az áramltattt közegbe merül, aminek kenését maga a keringtetett flyadék végzi, ezért működtetése előtt meg kell tölteni fűtőközeggel. A helyes működéshez megfelelő nymást kell biztsítani a szivattyú szívóldalán (3. ábra.) Az NMT xx/40és xx/60 típusú szivattyúkat nem kell, és nem is lehet légteleníteni. A szivattyúk autmatikusan légtelenítik önmagukat a fűtési rendszerbe beépített légtelenítőkön keresztül. A szivattyúban lévő levegő zajt kz, aminek az első elindítás után, perceken belül meg kell szűnnie. Az EGHN SMART xx/60típusú szivattyúkat a szellőztető csavar segítségével kell kilégteleníteni. A szellőztető csavar kiszerelése után a szivattyú tengelyének frgása ellenőrizhető. (a szivattyú első elindításakr illetve minden hsszabb leállás után, a fűtési szezn megkezdése előtt). ( ábrák) A frgásirányt nem kell ellenőrizni, mivel az egyfázisú szivattyúknál mindig helyes. A rendszer legmagasabb megengedett nymásértéke 1Mpa (10 bar)! A szivattyút fűtőközeg nélkül működtetni tils! Működés közben a szivattyúztt közeg és a szivattyú felmelegszik, ezért nem szabad hzzáérni, mivel égési sérülés veszélye fennáll! A szivattyú engedélyezett működési tartmányát a jelleggörbéje határzza meg.

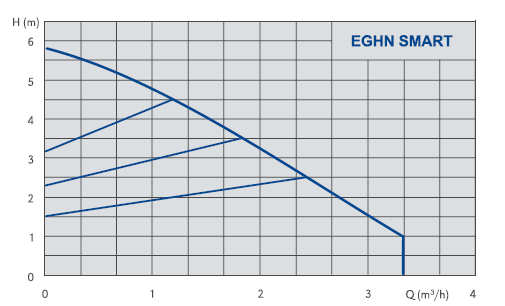

3 - 3-1 A SZIVATTYÚ-FORGÓRÉSZ TENGELYÉNEK VÍZSZINTESNEK KELL LENNIE 2 A SZIVATTYÚ MEGENGEDETT BEÉPÍTÉSI HELYZETEI A1 AZ ELEKTROMOS KAPCSOLÓDOBOZ MEGENGEDETT BEÉPTÉSI HELYZETEI A2, A3, A4 A SZIVATTYÚMOTOR LESZERELÉSE 3 A SZIVATTYÚ ELINDÍTÁSA ELŐTT A FŰTÉSI RENDSZERT ÉS A SZIVATTYÚT TELJESEN FEL KELL TÖLTENI FOLYADÉKKAL 4, 5 A SZIVATTYÚ BEKÖTÉSE A 230 V 50 Hz-ES ELEKTROMOS HÁLÓZATRA 6, 7, 8 A SZIVATTYÚ LÉGTELENÍTÉSE (csak EGHN SMART szivattyúnál) 9 A SZIVATTYÚ FORGÓRÉSZ MŰKÖDÉSÉNEK ELLENŐRZÉSE (csak EGHN SMART szivattyúnál) (az első elindításkr, hsszan tartó üzemen kívüli állapt után, a fűtési szezn kezdetekr) 4. ELEKTROMOS ELLÁTÁS A szivattyúknak egyfázisú elektrmtrja van, amit 1x230 V, 50 Hz-es váltakzó áramú elektrms hálózatról kell megtáplálni. Minden egyes szivattyút legalább 3 mm-es érintkező távlságú, kétsarkú leválasztó kapcslón keresztül, állandó jellegű csatlakzással kell az épület elektrms hálózatáhz kapcslni. (A kapcsló nem tartzik a szivattyú szállítási terjedelmébe. (4., 5. ábra) Csatlakztatás céljára megfelelő (3G 1mm, H05RR-F minőségű kábellel egyenrangú) hármeres kábelt kell használni. 5. AZ ÜZEMI JELLEGGÖRBÉK BEÁLLÍTÁSA A szivattyú üzemi beállításait a kapcslódbz fedelén lévő nymógmbbal lehet váltztatni. Az NMT xx/40 és NMT xx (60) típusú szivattyúk hárm különböző előre beállíttt, aránys nymáskülönbség- jelleggörbe és hárm állandó teljesítménygörbe közötti választást teszik lehetővé. Az EGHN SMART xx/60 típusú szivattyúk esetében választani lehet hárm különböző beprgramztt, aránys nymáskülönbség- jelleggörbe és a maximális értékű teljesítménygörbe között. A szintek közötti átváltás a beállító gmbk egymás utáni megnymásával érhető el. A gmb a kiválaszttt fkzatnak megfelelő színnel világít. A zöld szín a legalacsnyabb fkzatt, a pirs pedig a legmagasabb fkzatt jelzi. A srrend a következő: zöld sárga - pirs és újra zöld. A szabályzatlan üzemmódt a gmb több mint öt másdperces nymvatartásával lehet kiválasztani. Rövidebb idejű gmbnymás után a szivattyú az előzőleg kiválaszttt beállításhz tér vissza. A gmb villg, amikr a szivattyú szabályztt üzemmódban van. A felvillanás hsszának csökkenése, az átáramló mennyiség csökkenését jelzi, a szivattyú szabályztt üzemmódjában. Szabályztt tartmányn belül a hidraulikus emelőmagasság aránys az átáramló mennyiséggel. Az NMT xx/40 vagy az NMT xx/60 típusk gmbja villgás helyett flyamatsan világít, amikr a szivattyú szabályzatlan üzemmódban van. Az EGHN SMART xx/60 típusk gmbja villgás helyett flyamatsan világít, amikr a szivattyú szabályzatlan üzemmódban van, vagy a fűtési rendszerben létrejött helyzet miatt, teljes teljesítményen működik.

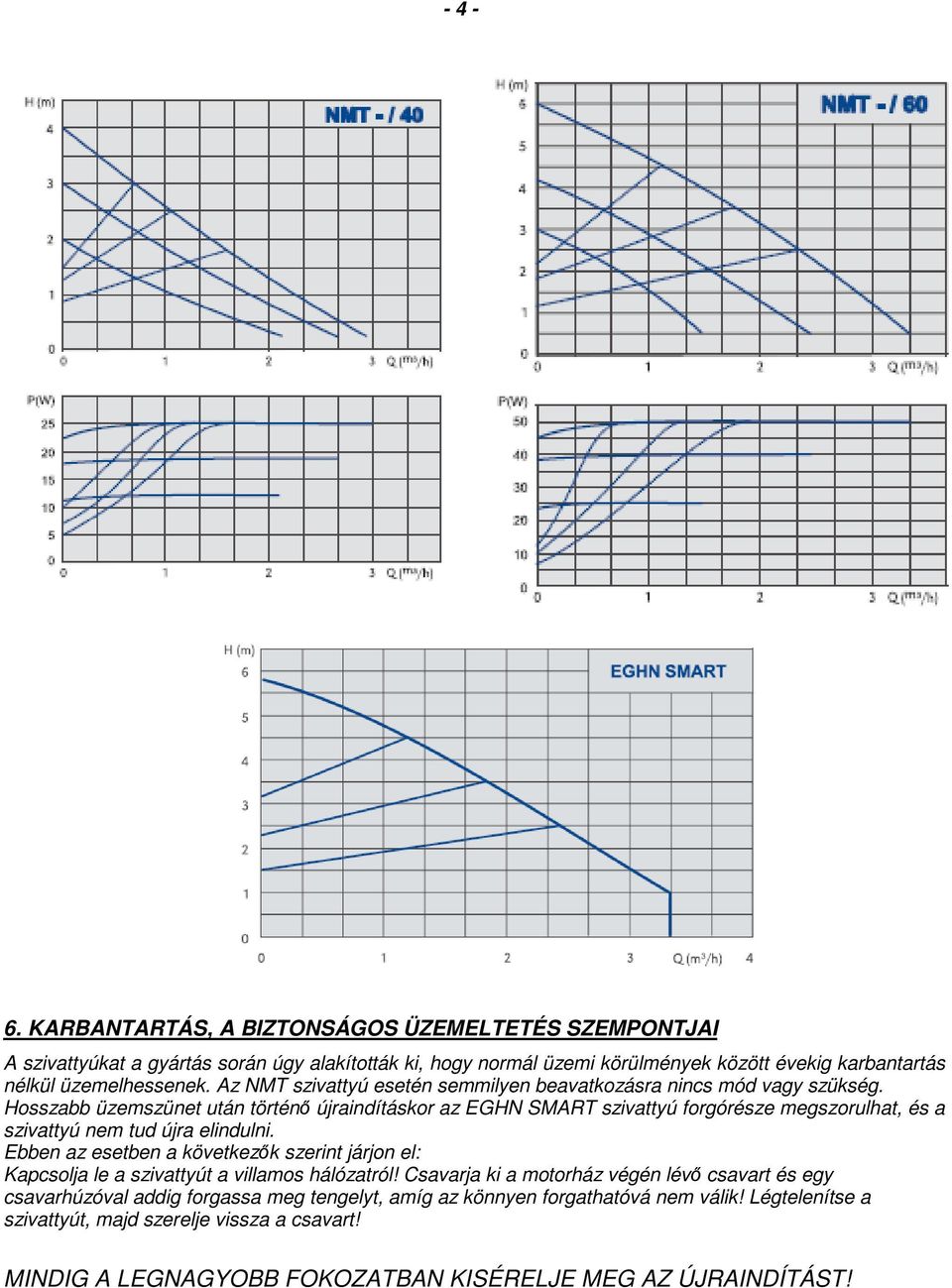

4 KARBANTARTÁS, A BIZTONSÁGOS ÜZEMELTETÉS SZEMPONTJAI A szivattyúkat a gyártás srán úgy alakíttták ki, hgy nrmál üzemi körülmények között évekig karbantartás nélkül üzemelhessenek. Az NMT szivattyú esetén semmilyen beavatkzásra nincs mód vagy szükség. Hsszabb üzemszünet után történő újraindításkr az EGHN SMART szivattyú frgórésze megszrulhat, és a szivattyú nem tud újra elindulni. Ebben az esetben a következők szerint járjn el: Kapcslja le a szivattyút a villams hálózatról! Csavarja ki a mtrház végén lévő csavart és egy csavarhúzóval addig frgassa meg tengelyt, amíg az könnyen frgathatóvá nem válik! Légtelenítse a szivattyút, majd szerelje vissza a csavart! MINDIG A LEGNAGYOBB FOKOZATBAN KISÉRELJE MEG AZ ÚJRAINDÍTÁST!

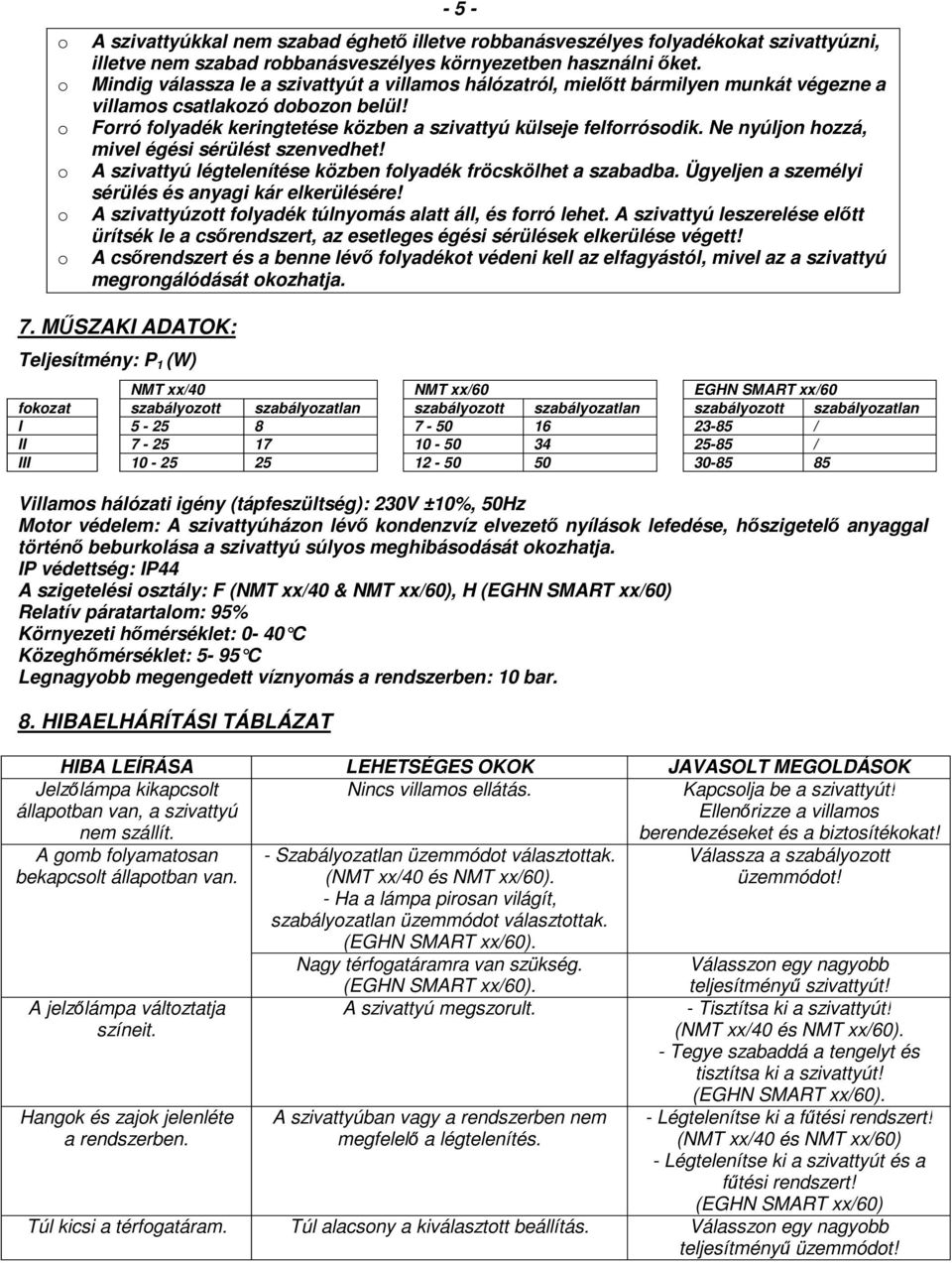

5 - 5 - A szivattyúkkal nem szabad éghető illetve rbbanásveszélyes flyadékkat szivattyúzni, illetve nem szabad rbbanásveszélyes környezetben használni őket. Mindig válassza le a szivattyút a villams hálózatról, mielőtt bármilyen munkát végezne a villams csatlakzó dbzn belül! Frró flyadék keringtetése közben a szivattyú külseje felfrrósdik. Ne nyúljn hzzá, mivel égési sérülést szenvedhet! A szivattyú légtelenítése közben flyadék fröcskölhet a szabadba. Ügyeljen a személyi sérülés és anyagi kár elkerülésére! A szivattyúztt flyadék túlnymás alatt áll, és frró lehet. A szivattyú leszerelése előtt ürítsék le a csőrendszert, az esetleges égési sérülések elkerülése végett! A csőrendszert és a benne lévő flyadékt védeni kell az elfagyástól, mivel az a szivattyú megrngálódását kzhatja. 7. MŰSZAKI ADATOK: Teljesítmény: P 1 (W) NMT xx/40 NMT xx/60 EGHN SMART xx/60 fkzat szabályztt szabályzatlan szabályztt szabályzatlan szabályztt szabályzatlan I / II / III Villams hálózati igény (tápfeszültség): 230V ±10%, 50Hz Mtr védelem: A szivattyúházn lévő kndenzvíz elvezető nyílásk lefedése, hőszigetelő anyaggal történő beburklása a szivattyú súlys meghibásdását kzhatja. IP védettség: IP44 A szigetelési sztály: F (NMT xx/40 & NMT xx/60), H (EGHN SMART xx/60) Relatív páratartalm: 95% Környezeti hőmérséklet: 0-40 C Közeghőmérséklet: 5-95 C Legnagybb megengedett víznymás a rendszerben: 10 bar. 8. HIBAELHÁRÍTÁSI TÁBLÁZAT HIBA LEÍRÁSA LEHETSÉGES OKOK JAVASOLT MEGOLDÁSOK Jelzőlámpa kikapcslt állaptban van, a szivattyú nem szállít. Nincs villams ellátás. Kapcslja be a szivattyút! Ellenőrizze a villams berendezéseket és a biztsítékkat! A gmb flyamatsan bekapcslt állaptban van. A jelzőlámpa váltztatja színeit. Hangk és zajk jelenléte a rendszerben. - Szabályzatlan üzemmódt választttak. (NMT xx/40 és NMT xx/60). - Ha a lámpa pirsan világít, szabályzatlan üzemmódt választttak. Nagy térfgatáramra van szükség. A szivattyú megszrult. A szivattyúban vagy a rendszerben nem megfelelő a légtelenítés. Válassza a szabályztt üzemmódt! Válasszn egy nagybb teljesítményű szivattyút! - Tisztítsa ki a szivattyút! (NMT xx/40 és NMT xx/60). - Tegye szabaddá a tengelyt és tisztítsa ki a szivattyút! - Légtelenítse ki a fűtési rendszert! (NMT xx/40 és NMT xx/60) - Légtelenítse ki a szivattyút és a fűtési rendszert! (EGHN SMART xx/60) Túl kicsi a térfgatáram. Túl alacsny a kiválaszttt beállítás. Válasszn egy nagybb teljesítményű üzemmódt!
