1 (1) Portable MiniDisc Recorder MZ-NHF800 Portable MiniDisc Recorder Kezelési útmutató A felvevőkészülék kezelése 10. oldal A szoftver kezelése 110. oldal A WALKMAN a Sony Corporation bejegyzett védjegye, amely a fejhallgatós sztereó készülékeket jelöli. a Sony Corporation védjegye. MZ-NHF Sony Corporation

2 FIGYELMEZTETÉS A tűz vagy áramütés kockázatának elkerülése érdekében ne tegye ki a készüléket esőnek vagy nedvességnek. Ne tegye a készüléket szűk helyre, például könyvespolcra vagy beépített szekrénybe. Tűzvédelmi okokból ne fedje le a készülék szellőzőnyílásait újságokkal, asztalterítővel, függönnyel stb., és ne helyezzen rá meggyújtott gyertyát. Tájékoztatás AZ ELADÓ NEM FELEL SEMMILYEN KÖZVETLEN, VÉLETLEN VAGY KÖVETKEZMÉNYES KÁRÉRT, ILLETVE HIBÁS TERMÉK VAGY BÁRMIFÉLE, A TERMÉK HASZNÁLATÁBÓL EREDŐ VESZTESÉGÉRT VAGY KÁRÉRT A CE jelzés érvényessége csak azokra az országokra korlátozódik, ahol ezt törvény írja elő, főleg az EGK (Európai Gazdasági Közösség) országaiban. A tűz és az áramütés veszélyének elkerülése érdekében ne helyezzen folyadékokkal teli tárgyakat például vázát a készülékre. Egyes országok szabályozhatják a készülékhez használt elemek újrahasznosítását. Kérjük, érdeklődjön a helyi hatóságoknál. VIGYÁZAT NYITOTT ÁLLAPOTBAN LÁTHATATLAN LÉZERSUGÁRZÁS! ÓVAKODJON A SUGÁRNYALÁBTÓL! VIGYÁZAT NYITOTT ÁLLAPOTBAN 1M VESZÉLYESSÉGI OSZTÁLYÚ LÁTHATATLAN LÉZERSUGÁRZÁS! NE TEKINTSEN BELE KÖZVETLENÜL OPTIKAI ESZKÖZÖKKEL! 2

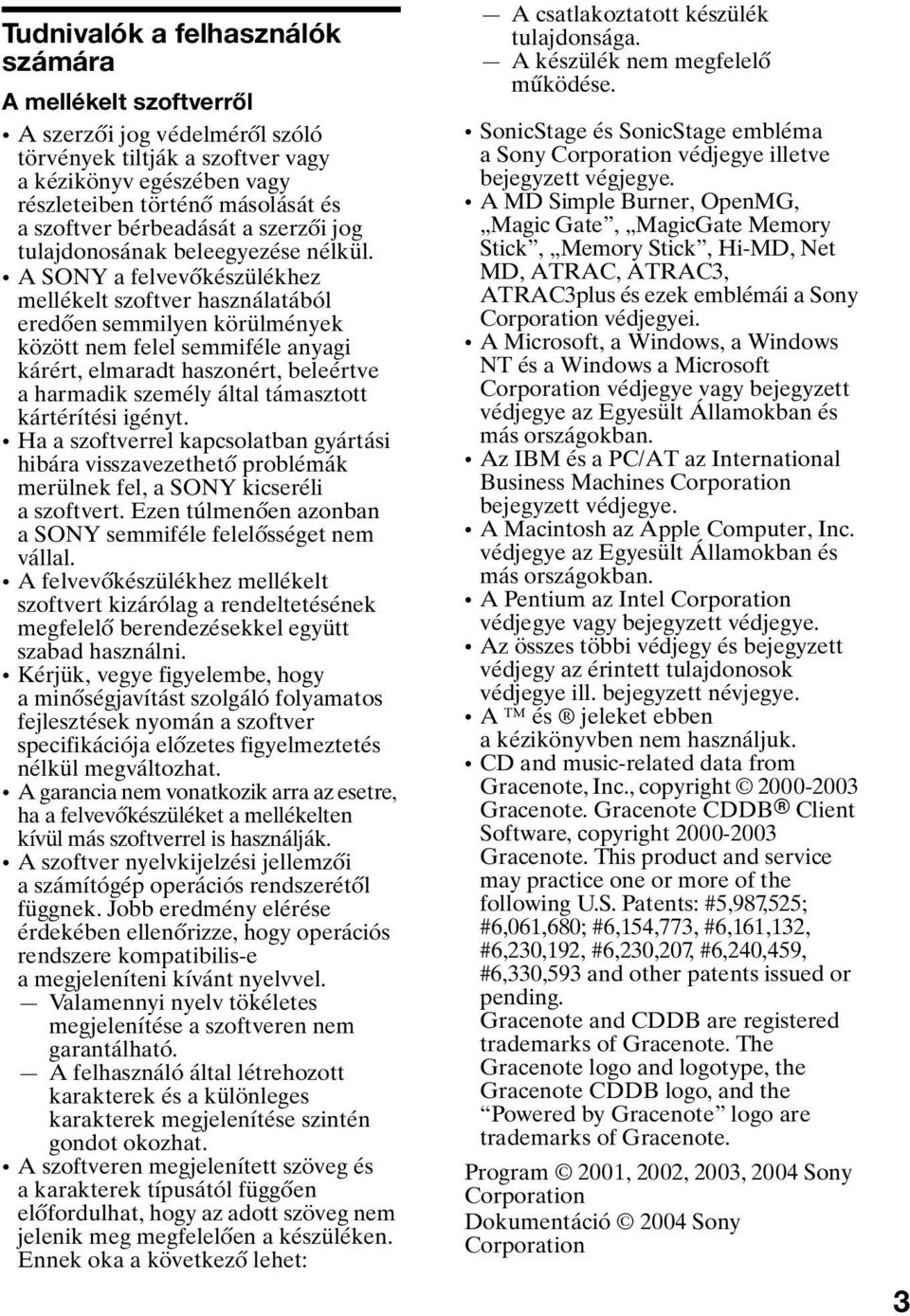

3 Tudnivalók a felhasználók számára A mellékelt szoftverről A szerzői jog védelméről szóló törvények tiltják a szoftver vagy a kézikönyv egészében vagy részleteiben történő másolását és a szoftver bérbeadását a szerzői jog tulajdonosának beleegyezése nélkül. A SONY a felvevőkészülékhez mellékelt szoftver használatából eredően semmilyen körülmények között nem felel semmiféle anyagi kárért, elmaradt haszonért, beleértve a harmadik személy által támasztott kártérítési igényt. Ha a szoftverrel kapcsolatban gyártási hibára visszavezethető problémák merülnek fel, a SONY kicseréli a szoftvert. Ezen túlmenően azonban a SONY semmiféle felelősséget nem vállal. A felvevőkészülékhez mellékelt szoftvert kizárólag a rendeltetésének megfelelő berendezésekkel együtt szabad használni. Kérjük, vegye figyelembe, hogy a minőségjavítást szolgáló folyamatos fejlesztések nyomán a szoftver specifikációja előzetes figyelmeztetés nélkül megváltozhat. A garancia nem vonatkozik arra az esetre, ha a felvevőkészüléket a mellékelten kívül más szoftverrel is használják. A szoftver nyelvkijelzési jellemzői a számítógép operációs rendszerétől függnek. Jobb eredmény elérése érdekében ellenőrizze, hogy operációs rendszere kompatibilis-e a megjeleníteni kívánt nyelvvel. Valamennyi nyelv tökéletes megjelenítése a szoftveren nem garantálható. A felhasználó által létrehozott karakterek és a különleges karakterek megjelenítése szintén gondot okozhat. A szoftveren megjelenített szöveg és a karakterek típusától függően előfordulhat, hogy az adott szöveg nem jelenik meg megfelelően a készüléken. Ennek oka a következő lehet: A csatlakoztatott készülék tulajdonsága. A készülék nem megfelelő működése. SonicStage és SonicStage embléma a Sony Corporation védjegye illetve bejegyzett végjegye. A MD Simple Burner, OpenMG, Magic Gate, MagicGate Memory Stick, Memory Stick, Hi-MD, Net MD, ATRAC, ATRAC3, ATRAC3plus és ezek emblémái a Sony Corporation védjegyei. A Microsoft, a Windows, a Windows NT és a Windows a Microsoft Corporation védjegye vagy bejegyzett védjegye az Egyesült Államokban és más országokban. Az IBM és a PC/AT az International Business Machines Corporation bejegyzett védjegye. A Macintosh az Apple Computer, Inc. védjegye az Egyesült Államokban és más országokban. A Pentium az Intel Corporation védjegye vagy bejegyzett védjegye. Az összes többi védjegy és bejegyzett védjegy az érintett tulajdonosok védjegye ill. bejegyzett névjegye. A és jeleket ebben a kézikönyvben nem használjuk. CD and music-related data from Gracenote, Inc., copyright Gracenote. Gracenote CDDB R Client Software, copyright Gracenote. This product and service may practice one or more of the following U.S. Patents: #5,987,525; #6,061,680; #6,154,773, #6,161,132, #6,230,192, #6,230,207, #6,240,459, #6,330,593 and other patents issued or pending. Gracenote and CDDB are registered trademarks of Gracenote. The Gracenote logo and logotype, the Gracenote CDDB logo, and the Powered by Gracenote logo are trademarks of Gracenote. Program 2001, 2002, 2003, 2004 Sony Corporation Dokumentáció 2004 Sony Corporation 3

4 Tartalomjegyzék A készülék funkciói és a mellékelt kézikönyvek...8 A felvevőkészülék kezelése Kezelőszervek...11 Első lépések...15 Azonnali felvételkészítés...19 Azonnali lejátszás...23 Rádióhallgatás...25 Menük használata...27 A menük használata...27 Menük listája...29 Különböző felvételi üzemmódok...32 Felvétel előtt...32 Információk megtekintése...33 Felvétel mikrofonról...35 Felvétel készítése tévéről vagy rádióról (analóg felvétel)...37 Felvételi mód kiválasztása...37 A felvételi szint kézi beállítása...38 Műsorszámjelek hozzáadása felvétel közben...39 Csoport funkció használata felvételkor...40 A hangforrást lejátszó eszközzel összehangolt felvételindítás és -leállítás (szinkronfelvétel)

5 Különböző lejátszási módok...43 Információk megtekintése...43 Lejátszási mód kiválasztása...45 Műsorszám keresése (keresés)...52 Hang beállítása (virtuális hangtér hatsávos ekvalizer)...53 A felvett műsorszámok szerkesztése...56 Szerkesztés előtt...56 Címek hozzáadása (cím)...56 Műsorszámok vagy csoportok új csoportba való sorolása (csoportbeállítás)...61 Csoportbeállítás feloldása (csoport feloldása)...63 Felvett műsorszámok és csoportok áthelyezése (áthelyezés)...64 Műsorszámok és a teljes lemez törlése (törlés)...67 Műsorszám felosztása (felosztás)...70 Műsorszámok összevonása (összevonás)...71 Lemez formázása (formázás)...72 Egyéb műveletek...74 A menüpontok megjelenítésének megváltoztatása (menü üzemmódja)...74 Hallásának védelmében (AVLS)...74 A sípoló hangjelzés kikapcsolása...75 Az egyes lemezek beállításainak tárolása (lemezmemória)...76 Gyors lejátszásindítás (gyors üzemmód)...77 Lemez lejátszási módjának kiválasztása (lemezlejátszási mód)...78 A kijelző kontrasztjának beállítása (kontrasztbeállítás)...79 A kijelző működési irányának megváltoztatása...79 A rádió használatának különböző módjai...80 Rádióállomások beprogramozása...80 Beprogramozott állomások hallgatása...80 A felvevőkészülék használata számítógéppel...81 A számítógépes kapcsolat által nyújtott lehetőségek...81 A felvevő csatlakoztatása a számítógéphez...81 Nem hangadatok tárolása lemezen

6 További információ...85 Óvintézkedések...85 Műszaki adatok...87 Hibakeresés és magyarázatok...89 Hibakeresés...89 Üzenetek Néhány magyarázat

7 A program használata Mire használható az MD Simple Burner és a SonicStage Telepítés A szükséges rendszerkörnyezet biztosítása A szoftver telepítése a számítógépre Az MD Simple Burner használata Az MD Simple Burner használata előtt Felvétel készítése az MD Walkman használatával (Egyszeru mód) Felvétel készítése a számítógép használatával (Normál mód) A SonicStage használata Hangadatok importálása Hanganyag átvitele számítógépről MD Walkman készülékre Hanganyag visszamásolása MD Walkman készülékről számítógépre A SonicStage Help használata Keresés a SonicStage Helpben Egyéb információk A SonicStage/MD Simple Burner program eltávolítása Szerzői jogok védelme Hibakeresés Tárgymutató

8 A készülék funkciói és a mellékelt kézikönyvek A következőkben a hordozható MiniDisc felvevőkészülék funkcióinak leírása és a mellékelt kézikönyvek felsorolása olvasható. A felvevőkészülék különböző felhasználási módjait a megfelelő kézikönyvek tárgyalják. Mit jelent a Hi-MD? A Hi-MD a szabványos MD formátumnál fejlettebb, új MiniDisc formátum. Mire használható a Hi-MD Walkman szórólap A szórólap a Hi-MD Walkman főbb tulajdonságait ismerteti, és leírja, hogy miben különbözik a szabványos MD-Walkman. Mire használható a felvevőkészülék? CD-ről vagy mikrofonról saját felvételeket készíthet, majd azokat visszahallgathatja. A felvevőkészülék kezelése ( oldal) Ez a fejezet a felvevőkészülék funkcióinak leírását tartalmazza. Részletesen ismerteti még, milyen problémák tapasztalhatók a felvevő használata közben, ezek milyen lehetséges megoldásokkal orvosolhatók, és mi a teendő a kijelzőn megjelenő különböző üzenetek esetében., Ha problémákat tapasztal, vagy további információkra van szüksége: Lapozza fel a Hibakeresés és magyarázatok (89. oldal) című részt. 8

9 A felvevő használata számítógéphez csatlakoztatva A mellékelt SonicStage szoftverrel lehetővé válik az audioadatok átvitele a felvevőkészülék és a számítógép között. A mellékelt MD Simple Burner szoftverrel lehetővé válik az audioadatok felvétele a felvevőkészüléken. Hang CD-k Internet Zenefájlok A program használata ( oldal) A mellékelt SonicStage/MD Simple Burner szoftver telepítésének és alapvető műveleteinek leírása. A SonicStage súgója A számítógép képernyőjén olvasható súgó. A súgó a SonicStage szoftver kezelésének részletes leírását és a szoftverrel kapcsolatos részletes tudnivalókat tartalmazza. A súgó akkor is a segítségére lehet, ha a SonicStage használata közben problémát tapasztal. Megjegyzések A szoftver kezelése című részhez A szoftver kezeléséről szóló részben a Net MD a felvevőkészülék szabványos lemezzel való használatára, a Hi-MD pedig a készülék Hi-MD lemezzel vagy szabványos lemezzel, de Hi-MD üzemmódban történő használatára vonatkozik. A kézikönyvben szereplő illusztrációk a szoftver tényleges képernyőképeitől eltérhetnek. A magyarázatok a Windows használatának alapszintű ismeretét feltételezik. A számítógép és az operációs rendszer kezelésére vonatkozóan lásd az ezekről szóló kézikönyveket. Az ebben a részben szereplő magyarázatok a Hi-MD/Net MD termékeket általánosan írják le, emiatt lehetséges, hogy néhány magyarázat (vagy illusztráció) az Ön Hi-MD/Net MD készülékére nem érvényes. Ilyen esetben lapozza fel az Ön Hi-MD/Net MD készülékének használati utasítását is. 9

10 A mellékelt tartozékok ellenőrzése Hálózati adapter (1) Távirányító (1) Fejhallgató/fülhallgató (1) Külön erre a célra készült USB-kábel (1) NH-7WMAA nikkelfémhidrid akkumulátor (1) Optikai kábel (1) Szorítókapcsos szűrők (2) A szorítókapcsos szűrőkkel kapcsolatos további információkért tekintse meg az útmutatóhoz mellékelt A szorítókapcsos szűrők használata című részt. CD-ROM (SonicStage/MD Simple Burner) (1)* Akkumulátortok (1) Hordtasak (1) * Ne próbáljon CD-ROM-ot lejátszani audio-cd-lejátszón! Megjegyzés A ház meggörbülése és a meghibásodások elkerülése érdekében az egység használata során tartsa be az alábbi óvintézkedéseket. Ügyeljen arra, nehogy leüljön, miközben a készülék farzsebében van. Ne helyezze a felvevőt táskájába úgy, hogy a távvezérlő, vagy a fejhallgató/fülhallgató zsinórja a készülék köré csavarodik, s ne tegye ki a táskát erős ütéseknek illetve rázkódásnak. 10

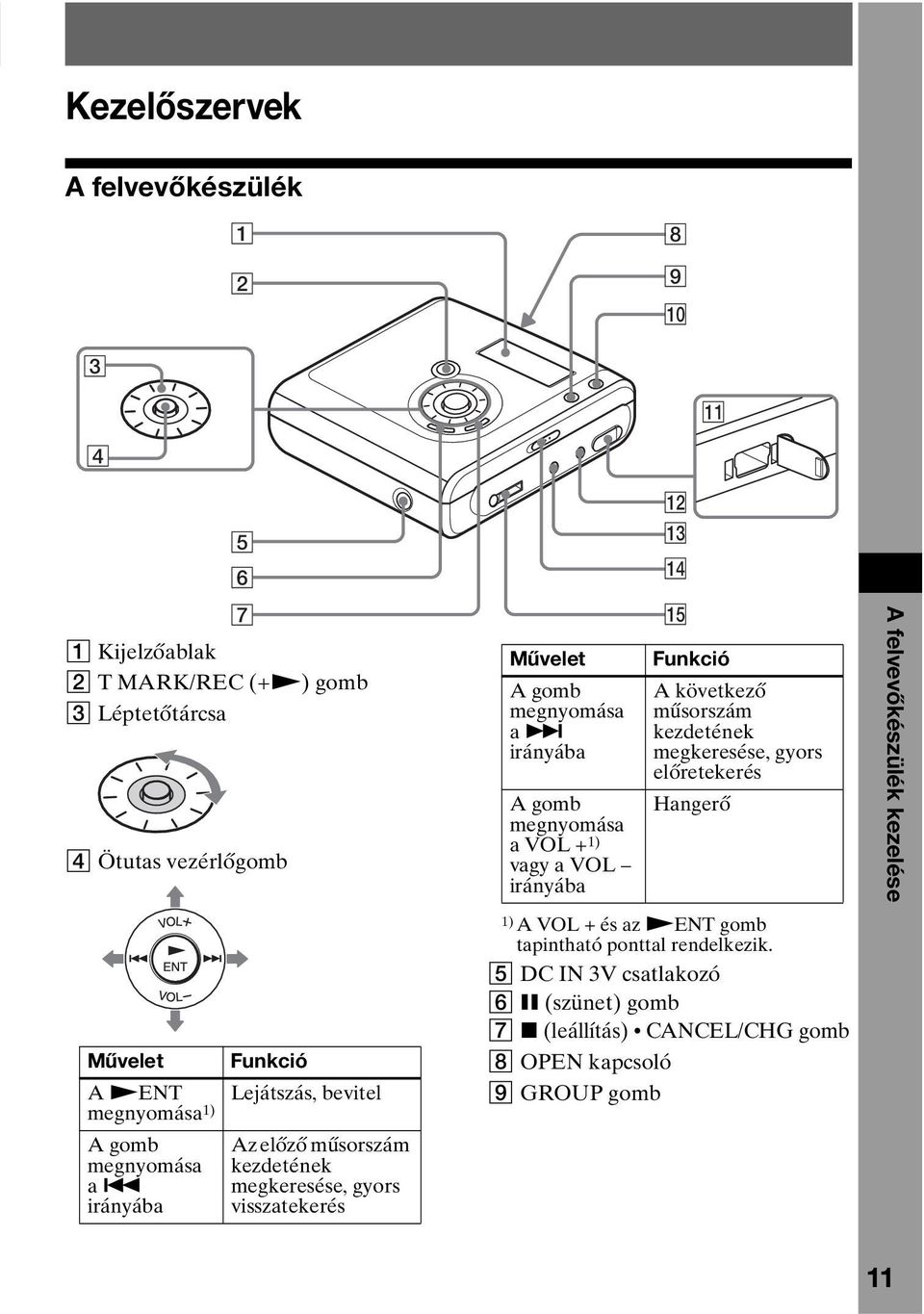

11 Kezelőszervek A felvevőkészülék q; 3 qa 4 qs 5 qd 6 qf 7 A Kijelzőablak B T MARK/REC (+N) gomb C Léptetőtárcsa D Ötutas vezérlőgomb Művelet A gomb megnyomása a > irányába A gomb megnyomása avol + 1) vagy a VOL irányába qg Funkció A következő műsorszám kezdetének megkeresése, gyors előretekerés Hangerő A felvevőkészülék kezelése Művelet Funkció A NENT Lejátszás, bevitel megnyomása 1) A gomb megnyomása a. irányába Az előző műsorszám kezdetének megkeresése, gyors visszatekerés 1) A VOL + és az NENT gomb tapintható ponttal rendelkezik. E DC IN 3V csatlakozó F X (szünet) gomb G x (leállítás) CANCEL/CHG gomb H OPEN kapcsoló I GROUP gomb 11

12 J NAVI/ MENU gomb Nyomja meg enyhén a NAVI (navigáció) beállítási üzemmódba lépéshez (48. oldal). Nyomja le legalább 2 másodpercig a MENU beállítási üzemmódba lépéshez (27. oldal). K USB-csatlakozó L LINE IN (OPT) csatlakozó M MIC (PLUG IN POWER) csatlakozó A MIC (PLUG IN POWER) csatlakozó mellett tapintható pont van. N HOLD kapcsoló A kapcsolót a nyíl irányába húzva zárolhatja a készülék gombjait. Ha el szeretné kerülni, hogy a gombok a készülék szállítása közben működésbe lépjenek, használja ezt a funkciót. O i (fejhallgató/fülhallgató)/ csatlakozó A felvevőkészülék kijelzőablaka A Szövegesinformáció-kijelző Jelzi a lemez és a műsorszámok címét, dátumát, a hibaüzeneteket, a műsorszámok sorszámát stb. B SYNC (szinkronfelvétel) kijelzés C Hi-MD/MD üzemmód jelzése Hi-MD szimbólum jelenik meg, ha a készülék Hi-MD üzemmódban van, és MD szimbólum, ha MD üzemmódban. D REC felirat Felvétel vagy a számítógéppel folytatott adatforgalom (fájl másolása) közben világít. Ha villog, akkor a felvevő felvétel-készenléti állapotban van. E Akkumulátor szimbóluma Az akkumulátor töltöttségének hozzávetőleges szintjét mutatja. Ha az akkumulátor töltöttségi szintje alacsony, a szimbólum üres lesz és villogni kezd F Lemez szimbólum A felvételt és a lejátszást forgással jelzi. G Műsorszám lejátszási módja (PCM, Hi-SP, Hi-LP, SP, LP2, LP4, MONO) H Lejátszási alüzemmód/ismétlő lejátszás jelzése A kiválasztott lejátszási alüzemmódot (egyetlen műsorszám lejátszása, kevert sorrendű lejátszás stb.), illetve az ismétlő lejátszási üzemmódot jelzi. I Lejátszási főüzemmód A kiválasztott lejátszási főüzemmódot (csoportlejátszás, kedvencek lejátszása stb.) jelzi.

13 Fejhallgató/fülhallgató távirányítóval F G A B C D E H I J K A VOL +, gombok A hangerő beállításához nyomja meg a gombot. B Léptetőgomb (NX/ENT,., > BAND, TUNE, TUNE +) MiniDisc használata esetén Művelet Funkció A NX/ENT megnyomása. irányába nyomva > irányába nyomva Lejátszás, szünet, bevitel Az előző műsorszám kezdetének megkeresése, gyors visszatekerés A következő műsorszám kezdetének megkeresése, gyors előretekerés Rádió használata esetén Művelet Funkció A BAND megnyomása Sávválasztás TUNE irányába nyomva Hangolás lefelé Művelet A gomb megnyomása atune + irányába Funkció Hangolás felfelé C Kijelzőablak D x (leállítás) gomb E (csoport) +, F RADIO ON/OFF gomb A gombot megnyomva a rádiót tudja ki- vagy bekapcsolni. G Csíptető H HOLD kapcsoló Ha el szeretné kerülni, hogy a gombok a készülék szállítása közben működésbe lépjenek, használja ezt a funkciót. I DISPLAY gomb J P-MODE/ gomb K SOUND gomb 13

14 A távirányító kijelzőablaka A Lemez kijelzése B PRESET kijelzés C Szöveges információ D Lejátszási alüzemmód/ismétlő lejátszás jelzése E SND (hang) és SUR (térhatású hangzás) jelzése F Akkumulátor töltésszintje G Műsorszám száma/ Rádiófrekvencia/Előre beállított program száma H A lejátszási főüzemmód jelzései 14

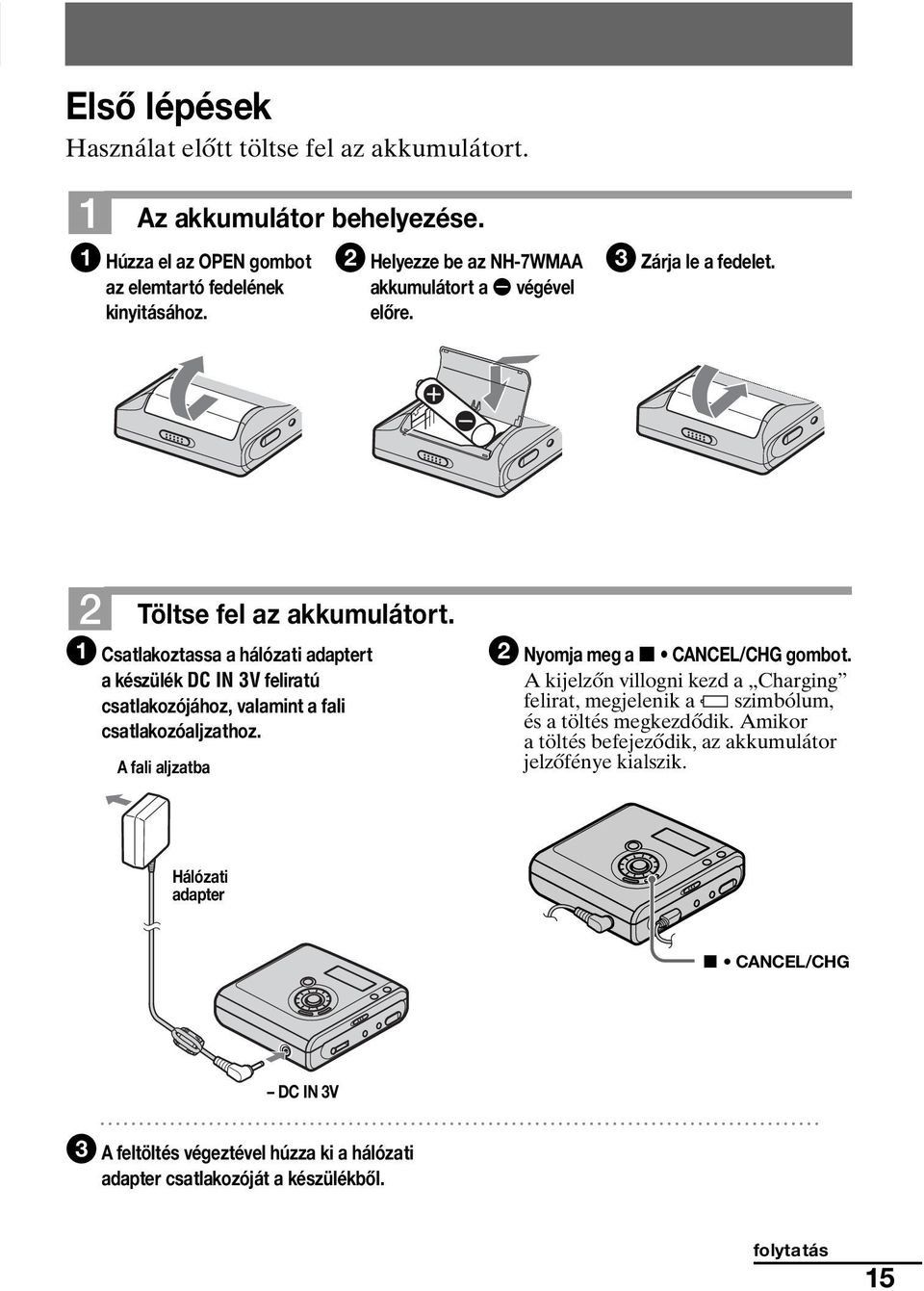

15 Első lépések Használat előtt töltse fel az akkumulátort. 1 Az akkumulátor behelyezése. 1 Húzza el az OPEN gombot az elemtartó fedelének kinyitásához. 2 Helyezze be az NH-7WMAA akkumulátort a E végével előre. 3 Zárja le a fedelet. e E 2 Töltse fel az akkumulátort. 1 Csatlakoztassa a hálózati adaptert a készülék DC IN 3V feliratú csatlakozójához, valamint a fali csatlakozóaljzathoz. A fali aljzatba 2 Nyomja meg a x CANCEL/CHG gombot. A kijelzőn villogni kezd a Charging felirat, megjelenik a e szimbólum, és a töltés megkezdődik. Amikor a töltés befejeződik, az akkumulátor jelzőfénye kialszik. Hálózati adapter x CANCEL/CHG DC IN 3V 3 A feltöltés végeztével húzza ki a hálózati adapter csatlakozóját a készülékből. folytatás 15

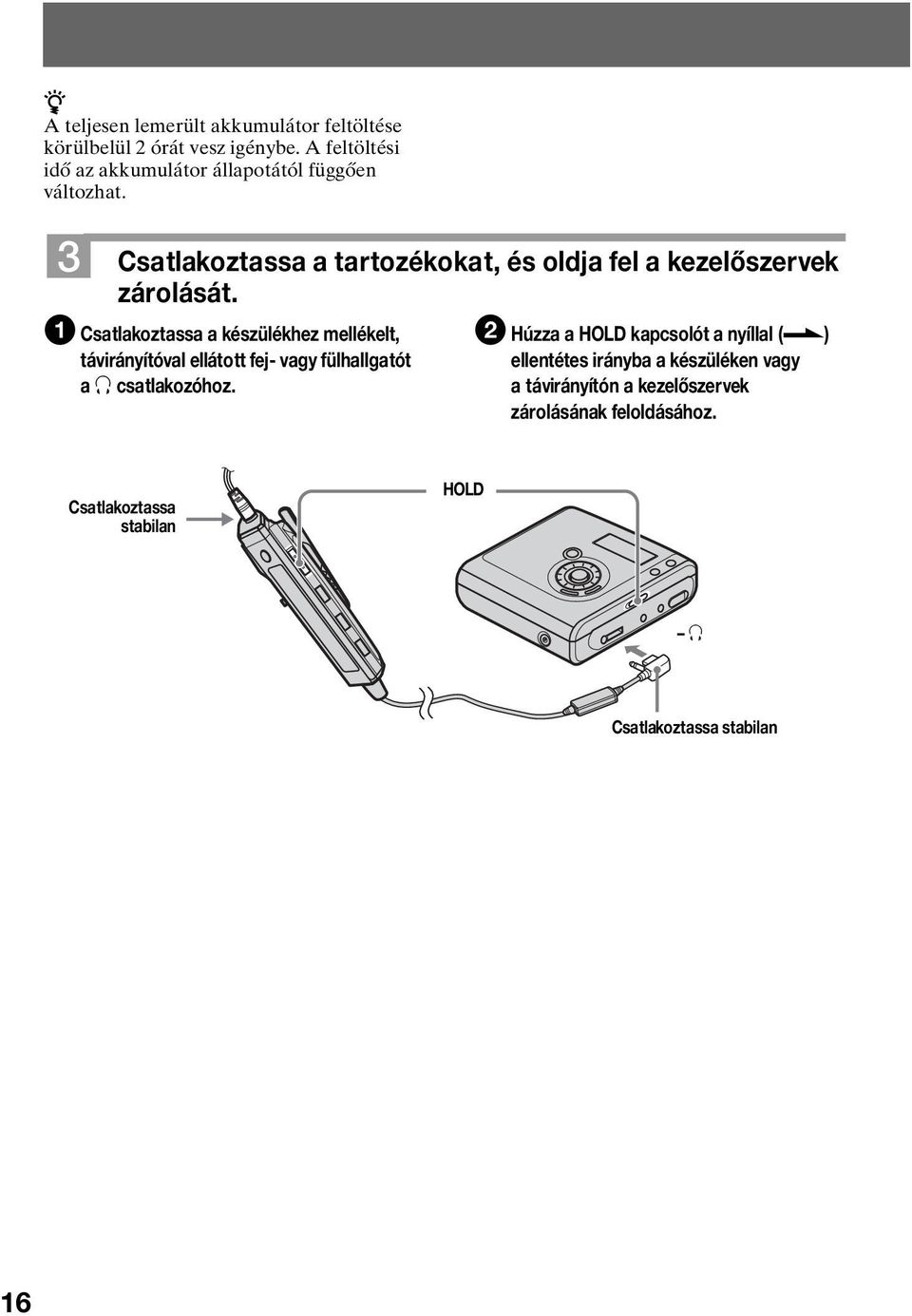

16 z A teljesen lemerült akkumulátor feltöltése körülbelül 2 órát vesz igénybe. A feltöltési idő az akkumulátor állapotától függően változhat. 3 Csatlakoztassa a tartozékokat, és oldja fel a kezelőszervek zárolását. 1 Csatlakoztassa a készülékhez mellékelt, távirányítóval ellátott fej- vagy fülhallgatót a i csatlakozóhoz. 2 Húzza a HOLD kapcsolót a nyíllal (.) ellentétes irányba a készüléken vagy a távirányítón a kezelőszervek zárolásának feloldásához. Csatlakoztassa stabilan HOLD i Csatlakoztassa stabilan 16

17 Hálózati adapterrel szállított típusok Amennyiben a váltakozó áramú hálózati adapter nem illik bele a fali aljzatba, használja a váltakozó áramú csatlakozóadaptert. Szárazelem használata Az akkumulátor helyett helyezzen be egy LR6 (AA ceruzaelem méretű) alkáli szárazelemet (nem tartozék). Megjegyzés Ne használja a készüléket az akkumulátor cseréje közben akkor sem, ha a készülékhez előzőleg csatlakoztatta a hálózati adaptert, mert a készülék ilyenkor leállhat. Előfordulhat, hogy a Charging felirat és a e ikon nem jelenik meg azonnal a hálózatra csatlakozás és a x CANCEL/ CHG gomb megnyomása után. A jelzés azonban néhány percen belül villogni kezd, és a töltés megkezdődik. Az akkumulátorok karakterisztikájából fakadóan azok kapacitása az első használatkor vagy hosszabb, használatmentes időszakot követően kisebb lehet a normálisnál. Ilyenkor többször egymás után töltse fel és süsse ki az akkumulátorokat. Ezt követően az akkumulátor normál kapacitása helyreáll. Az akkumulátort +5 C és +35 C közötti hőmérsékleten töltse. A töltési idő függhet a környezeti hőmérséklettől is. Felvétel és szerkesztés esetén a készüléket ajánlatos az elektromos hálózatról használni. Ha a felvevőkészüléket akkumulátorról üzemelteti, teljesen feltöltött akkumulátort vagy új alkáli szárazelemet használjon. Mikor kell feltölteni az akkumulátort vagy kicserélni a szárazelemet Az akkumulátor állapotát a felvevőkészülék vagy a távirányító kijelzőjén ellenőrizheti. m m Az akkumulátor teljesítménye csökken Gyenge az akkumulátor Az akkumulátor lemerült A felvevőkészülék kijelzőjén a LOW BATTERY felirat villog ( LOW BATT a távirányító kijelzőjén), és a készülék kikapcsol. Az akkumulátor szintjelzése hozzávetőleges pontosságú. A működési és környezeti feltételektől függően a tényleges töltésszint a jelzettnél magasabb és alacsonyabb is lehet. Az akkumulátorok élettartama Folyamatos felvételnél Hi-MD mód (1 GB-os Hi-MD lemez használata esetén) (Egység: kb. óra)(jeita 1) ) Telep Lineáris Hi-SP Hi-LP PCM NH- 3 4,5 5 7WMAA 2) LR6 3) 2,5 3,5 4,5 1) A JEITA (Japan Electronics and Information Technology Industries Association) szabványa szerint mérve. 2) Teljesen (100%) feltöltött nikkelfémhidrid akkumulátor használata esetén. 3) Sony LR6 (AA ceruzaelem méretű) STAMINA alkáli szárazelem (Japánban gyártott termék) használata esetén. 17

18 Hi-MD üzemmód (60/74/80 perce szabványos lemez használata esetén) (Egység: kb. óra)(jeita) Telep Lineáris Hi-SP Hi-LP PCM NH-7WMAA 2,5 4,5 5,5 LR ,5 MD üzemmód (Egység: kb. óra)(jeita) Telep SP LP2 LP4 sztererereó szte- szte- NH-7WMAA 4,5 6 6,5 LR6 7,5 9,5 11 Rádió használata során (Egység: kb. óra)(jeita) Telep FM/AM NH-7WMAA 7,5 LR6 18,5 Megjegyzés Elem- vagy akkumulátorcsere előtt kapcsolja ki a felvevőkészüléket. 1 GB-os Hi-MD lemez használata esetén a folyamatos felvétel ideje rövidebb lehet, ha többször készít rövid felvételt. A rádió használatakor ajánlott teljesen feltöltött akkumulátort használni, mert a rádió többet fogyaszt, mint a MiniDisclejátszó lejátszáskor. Folyamatos lejátszásnál Hi-MD mód (1 GB-os Hi-MD lemez használata esetén) (Egység: kb. óra)(jeita) Telep Lineáris Hi-SP Hi-LP PCM NH-7WMAA 4,5 7,5 9 LR ,5 21,5 Hi-MD üzemmód (60/74/80 perce szabványos lemez használata esetén) (Egység: kb. óra)(jeita) Telep Lineáris Hi-SP Hi-LP PCM NH-7WMAA 4 7,5 9 LR6 9, MD üzemmód (Egység: kb. óra)(jeita) Telep SP LP2 LP4 sztererereó szte- szte- NH-7WMAA 7, LR6 20,

19 Azonnali felvételkészítés CD-lejátszóról, digitális tévéről vagy egyéb optikai kábellel csatlakoztatott digitális műsorforrásról digitális felvételt készíthet a következő módon: Ellenőrizze, hogy valóban optikai kábellel csatlakozik-e. Megjegyzendő, hogy a távirányítóval fogott rádióadás felvételére nincs mód. 1 Csatlakoztassa a kábeleket. (Csatlakoztassa stabilan a kábeleket a megfelelő csatlakozókba.) 1 Csatlakoztassa a hálózati adaptert a felvevőkészülékhez és a fali aljzathoz. 2 Csatlakoztassa az optikai kábelt a felvevőkészülékhez és valamilyen külső eszközhöz. A fali aljzatba Digitális (optikai) kimeneti aljzathoz CD-lejátszó, MD-lejátszó, DVD videolejátszó stb. Hálózati adapter Optikai dugó Optikai kábel* Optikai minidugó DC IN 3V LINE IN (OPT) Lásd: Külön beszerezhető tartozékok (88. oldal). Megjegyzés Felvétel készítése előtt bizonyosodjon meg róla, hogy az USB-kábelt kihúzta a készülékből. folytatás 19

20 2 Helyezzen be egy írható lemezt. 1 Az OPEN gomb elhúzásával nyissa ki a készülék fedelét. 2 Előrenéző címkével helyezzen be egy lemezt, majd lenyomva zárja le a fedelet. Ügyeljen arra, hogy a felvételgátló fül be legyen zárva. 3 Erősítse meg az üzemmódot. A felvevő két üzemmódban működik: Hi-MD üzemmód és MD üzemmód. A készülék automatikusan felismeri az üzemmódot a lemezek behelyezésekor. A lemez behelyezése után ellenőrizze a felvevőkészülék kijelzőjén, milyen üzemmódban van a készülék. A Hi-MD felirat jelenik meg Hi-MD üzemmódban, az MD felirat pedig MD üzemmódban GB-os Hi-MD lemez használatakor az üzemmód csak Hi-MD lehet. Szabványos (60/74/80 perces) lemez használatakor az üzemmódot a következőképpen állíthatja be: Lemez állapota Üzemmód Üres lemez A Disc Mode menüben beállított értéke. 1) A Disc Mode gyári beállítása Hi-MD. Ha a lemezt más olyan készülékben szeretné használni, amely nem alkalmas a Hi-MD üzemmódra, állítsa a Disc Mode beállítást MD üzemmódra a lemez MD üzemmódban való használatához. A lemez Hi-MD üzemmódban Hi-MD felvett anyagot tartalmaz A lemez MD üzemmódban felvett anyagot tartalmaz MD 1) Lemez lejátszási módjának kiválasztása (lemezlejátszási mód) (78. oldal) című fejezetben olvashat bővebben a Disc Mode beállításról.

21 4 Készítsen felvételt egy lemezre. 1 Válassza ki a felvenni kívánt hanganyagot tartalmazó forrást, és állítsa a készüléket készenléti állapotba. PAUSE 2 Ellenőrizze, hogy a készülék kijelzőjén a lemezszimbólum forgása megállt-e. Ellenőrizze, hogy a lemezszimbólum forgása megállt-e. Csatlakoztatott készülék 3 Amikor a felvevőkészülék leállt, nyomja le és tartsa lenyomva a készülék T MARK/ REC gombját, és nyomja le az NENT gombot. Kigyullad a REC felirat, és a felvétel megkezdődik. T MARK/REC 4 Játssza le a felvenni kívánt forrást. Ha olyan lemezt helyez a készülékbe, amelyre előzőleg már készített felvételt, az új felvétel a meglévő hanganyag után kezdődik majd. A műsorszámjeleket a készülék a műsorforráson lévő jeleknek megfelelően rögzíti, a hanganyagot pedig egy csoportba szervezve veszi majd fel. PAUSE NENT Csatlakoztatott készülék Felé Leállítás Szünet A lemez kivétele Gomb Nyomja meg a x gombot. Nyomja meg a X 1) gombot. A felvétel folytatásához ismét nyomja meg a X gombot. Nyomja le a x gombot, és nyissa ki a fedelet. (A fedél nem nyílik ki, amíg a SYSTEM FILE WRITING felirat villog a kijelzőn.) 1) Egy műsorszámjelzés kerül oda, ahol a szünet alatt a felvétel folytatásához ismét megnyomta a X gombot, így a műsorszám hátralévő része új műsorszámnak számít majd. 21

22 Ha nem indul el a felvétel Ellenőrizze, hogy nincs-e zárolva a felvevőkészülék (12. és 16. oldal). Bizonyosodjon meg arról, hogy a lemez nem írásvédett (20. és 86. oldal). A gyári, műsoros lemezekre nem lehet felvételt készíteni. Megjegyzés Amikor 1 GB-os Hi-MD lemezre készít felvételt, csatlakoztassa a hálózati adaptert a felvevőkészülékhez, töltse fel teljesen az akkumulátort (a töltöttségi szint jelzése: ), vagy használjon új alkáli szárazelemet (a töltöttségi szint jelzése: ). Amikor 1 GB-os Hi-MD lemezre próbál felvételt készíteni, előfordulhat, hogy a NotENOUGH POWER TO REC jelenik meg, és nem lehet felvételt készíteni, még akkor sem, ha a készülék töltöttségi szintje elegendő tartaléktápellátást mutat, miközben a készüléken leállt a felvétel, vagy lejátszás van folyamatban. Ez amiatt a mechanizmus miatt van, amely letiltja a felvételt, amikor a meglevő akkumulátorteljesítmény a felvevőkészülék becslése szerint nem elégséges az 1 GB-os Hi-MD lemez felvételéhez szükséges magas teljesítményfelvétel miatt. Hálózati adapter használata esetén felvétel előtt mindig tegyen a felvevőkészülékbe teljesen feltöltött akkumulátort vagy új alkáli szárazelemet, hogy sikerüljön a felvétel. Felvételkészítéshez helyezze a felvevőkészüléket stabil, rezgésmentes felületre. Ha olyankor indítja el a felvételt, amikor a kijelzőn még forog a lemezszimbólum, az anyag első néhány másodperce lemarad a felvételről. Felvétel készítése előtt bizonyosodjon meg róla, hogy a lemez szimbóluma már nem forog a kijelzőn. Az akkumulátort ne cserélje ki működés közben még akkor sem, ha a hálózati adaptert csatlakoztatta a készülékhez, mert a készülék ilyenkor leállhat. Ne mozgassa és ne tegye ki erőhatásnak a felvevőkészüléket, illetve ne szüntesse meg a tápellátást felvétel közben, vagy amíg a kijelzőn a DATA SAVE vagy a SYSTEM FILE WRITING felirat villog. Ellenkező esetben megtörténhet, hogy az addig felvett adatokat a lemez nem rögzíti, vagy a lemezen található adatok sérülnek. Ha a lemezen nincs elég hely a felvételhez, akkor nem lehet felvételt készíteni. Amennyiben a felvételi vagy szerkesztési művelet során az áramellátás megszakad (pl. az akkumulátort eltávolítják, lemerül, vagy a hálózati adaptert lekapcsolják), vagy miközben a DATA SAVE vagy a SYSTEM FILE WRITING felirat látható a kijelzőn, a fedelet nem lehet kinyitni addig, amíg az áramellátás helyre nem áll. Amikor hordozható CD-lejátszóról készít felvételt, vegye figyelembe a következőket: Egyes hordozható CD-lejátszók nem adnak digitális kimenőjelet, ha a hálózati adapter nincs csatlakoztatva. Ebben az esetben csatlakoztassa a hálózati adaptert a hordozható CDlejátszóhoz, és áramforrásként használja a hálózati áramot. Egyes hordozható CD-lejátszók nem adnak optikai kimenőjelet, ha a rázkódásvédelmi funkció be van kapcsolva (pl. ESP* vagy G-PROTECTION). Ebben az esetben kapcsolja ki a rázkódásvédelmet. Electronic Shock Protection (Elektronikus rázkódásvédelem) z A gyári beállításnak megfelelően a felvevőkészülék minden felvétel alkalmával új csoportot hoz létre. Ha nem kíván csoportot létrehozni, állítsa a :REC beállítást :REC Off értékre (41. oldal). Ha a lemez meghatározott pontjától szeretné kezdeni a felvételt, állítsa készenléti üzemmódba a készüléket az adott ponton, majd indítsa el innen a felvételt. A felvétel közben hallgathatja a rögzített hanganyagot. Csatlakoztassa a távirányítós fejhallgatót/fülhallgatót a i jelű aljzathoz, majd állítsa be a hangerőt a távirányító VOL + vagy gombját nyomva (vagy a felvevőkészülék ötutas vezérlőgombját a VOL + vagy irányba nyomva). Ez a felvételi szintet nem befolyásolja. 22

23 Azonnali lejátszás 1 Helyezzen a készülékbe egy műsorszámokat tartalmazó lemezt. 1 Az OPEN gomb elhúzásával nyissa fel a fedelet. 2 Előrenéző címkével helyezzen be egy lemezt, majd lenyomva zárja le a fedelet. 2 Játssza le a lemezt. 1 Nyomja meg az ötutas vezérlőgombot (NENT) a készüléken. Nyomja meg a léptetőgombot (NX/ ENT) a távirányítón. A műveletek közben a fejhallgatóban/fülhallgatóban rövid sípoló hang hallatszik. Ötutas vezérlőgomb (NENT,., >, VOL +, ) 2 A hangerő beállításához a felvevőkészüléken nyomja az ötutas vezérlőgombot VOL + vagy irányba. A távirányítón nyomja a hangerőszabályzót VOL + vagy irányba. A hangerő értéke megjelenik a kijelzőn. Léptetőtárcsa GROUP VOL +, Léptetőgomb (NX/ENT,., >) x +, x A lejátszás megállításához nyomja meg a x gombot. A műveletek közben a fejhallgatóban/fülhallgatóban hosszú sípoló hang hallatszik. A lejátszás attól a ponttól indul újra, ahol utoljára leállította. Az elemről működtetett készülék a leállítását követően 10 másodperc múlva, a hálózati árammal működtetett készülék 3 perc múlva automatikusan kikapcsol. X 23

24 24 Művelet Kezelés a készüléken Kezelés a távirányítón Leállítás Nyomja meg a x gombot. Nyomja meg a x gombot. Szünet Nyomja meg a X gombot. Nyomja meg a léptetőgombot A lejátszás folytatásához (NX/ENT). nyomja le ismét a X gombot. A lejátszás folyatásához nyomja meg ismét a léptetőgombot. Műsorszám közvetlen kiválasztása a műsorszám címe vagy száma alapján Az aktuális műsorrész kezdetének megkeresése Ha a lejátszás nem indul el Ellenőrizze, hogy nincs-e zárolva a felvevőkészülék (12. és 16. oldal). A léptetőtárcsa forgatásával válasszon ki egy műsorszámot, és nyomja meg az NENT gombot a választás érvényesítéséhez. Nyomja az ötutas vezérlőgombot. irányba. Nyomja az ötutas vezérlőgombot. irányba addig, amíg a kívánt műsorszám elejéhez nem ér. A következő Nyomja az ötutas műsorrész kezdetének vezérlőgombot > irányba. megkeresése Vissza- és előretekerés lejátszás közben Nyomja az ötutas vezérlőgombot. vagy > irányába, és tartsa lenyomva. A műsorszám egy A lejátszást szüneteltetve pontjának keresése az nyomja az ötutas eltelt idő figyelésével vezérlőgombot. vagy > (idő szerinti keresés) irányba, és tartsa lenyomva. Műsorszám keresése A készüléket leállítva nyomja a sorszám figyelésével az ötutas vezérlőgombot. (jelzőszám szerinti vagy > irányba, és tartsa keresés) lenyomva. Ezzel a művelettel egy Nyomja meg a GROUP csoport egyik gombot, majd nyomja az számának lejátszása ötutas vezérlőgombot. közben a lejátszás vagy > irányba. ugrik a következő vagy az előző csoportra (csoportkihagyás) 1) Indítás a lemez első műsorszámával A lemez kivétele A felvevőkészülék leállított helyzetében 2 másodpercnél tovább tartsa nyomva az NENT gombot. Nyomja le a x gombot, és nyissa ki a fedelet. 2) Nyomja a léptetőgombot. irányba. Nyomja a léptetőgombot. irányba addig, amíg a kívánt műsorszám elejéhez nem ér. Nyomja a léptetőgombot > irányba. Húzza a léptetőgombot. vagy > irányba, és tartsa úgy. A lejátszást szüneteltetve húzza a léptetőgombot. vagy > irányba, és tartsa úgy. A készüléket leállítva húzza a léptetőgombot. vagy > irányba, és tartsa úgy. Nyomja meg a + vagy gombot. A felvevőkészülék leállított helyzetében tartsa nyomva a léptetőgombot (NX/ENT) 2 másodpercnél hosszabb ideig. Nyomja le a x gombot, és nyissa ki a fedelet. 2) 1) Ezzel a művelettel csoportbeállítások nélküli lemez lejátszásakor a lejátszás minden tizedik műsorszám elejére ugrik. 2) Amint felnyitja a fedelet, a lejátszás az első műsorszám elején fog kezdődni. Megjegyzés A lejátszás során akkor ugorhat a hang, ha: a felvevőkészülék erőteljes rázkódásnak van kitéve. szennyezett vagy sérült lemezt játszik le. Ha a lemezt Hi-MD módban használja, előfordulhat maximum 12 másodperces hangkiesés.

25 Rádióhallgatás A rádióműsorokat a távirányítóba épített digitális rádióvevő segítségével hallgathatja. Rádióhallgatás A rádió a felvevőkészüléken lévő gombokkal nem vezérelhető, csak a távirányítón lévőkkel. A rádióműsorokat a készülékkel nem lehet felvenni. 1 A rádió bekapcsolása. 1 Nyomja meg a RADIO ON/OFF gombot. A rádió bekapcsol. Ha a PRESET felirat jelenik meg, nyomja meg a P-MODE/ gombot, hogy eltűnjön a kijelzőről. 2 A sávválasztáshoz nyomja meg többször egymás után a léptetőgombot ( FM vagy AM ). 3 Nyomja a léptetőgombot többször egymás után TUNE + vagy TUNE irányába a kívánt rádióállomás behangolásához. 4 A hangerő beállításához nyomja meg a VOL +, gombot. RADIO ON/OFF VOL +, Léptetőgomb (BAND, TUNE, TUNE +) P-MODE/ SOUND x A rádió kikapcsolása Nyomja meg RADIO ON/OFF vagy a x gombot. 25

26 Állomás gyors behangolása A 3. lépésben csúsztassa el valamerre a léptetőgombot, és tartsa abban a helyzetben a frekvenciakijelzőn lévő szám megváltozásáig. A távvezérlő önműködően végigpásztázza a rádiófrekvenciákat, és megáll, ha tisztán fogható állomást talál. Az adás vételének javítása FM sávban: Engedje ki a fejhallgató/ fülhallgató zsinórját, amely egyben URH-antennaként (FM) is működik. AM sávban: Az optimális AM vétel érdekében a távirányítóban lévő beépített AM antenna legyen vízszintes helyzetben. Ne helyezze a távirányítót más villamos berendezés, így akár maga a felvevőkészülék, egy másik rádió, televízió, mobiltelefon vagy számítógép közelébe, mert ez zajossá teheti a vételt. A rádió használatakor ajánlott teljesen feltöltött akkumulátort használni, mert a rádió többet fogyaszt, mint a MiniDisclejátszó lejátszáskor. Ha a felvevőkészülék ki van kapcsolva, akkor a rádió bekapcsoláskor nem kezd azonnal működni, akkor sem, ha a QuickMode beállítása Quick On. Ha egy URH-adót nehéz behangolni Nyomja meg többször egymás után a SOUND gombot, amíg meg nem jelenik a Mono (monó) felirat a kijelzőn. A zaj kisebb lesz, de csak monóban hallható az adás. Ha nem működik a rádió Ellenőrizze, hogy nincs-e zárolva a felvevőkészülék (13. és 16. oldal). Megjegyzés A rádió nem működik, ha a távirányító nincs a készülékhez csatlakoztatva. A rádió és a MiniDisc hangereje külön szabályozható a készülékhez kapott távirányítóval. A lejátszás vagy a felvétel leáll, amikor a rádiót használja. A távirányító vezérlőkábeléhez egy egyenfeszültség-átalakító is tartozik. Amikor AM adót hallgat, a távirányítót tartsa távol ettől az átalakítótól, különben zajos lesz a vétel. 26

27 Menük használata A menük használata A felvevőkészüléknek számos menüje van, amely a felvételhez, lejátszáshoz, szerkesztéshez és más műveletekhez tartalmaz hasznos funkciókat. A menüpontok beállításához kövesse az alábbi eljárást. Ha a felvevő megvásárlását követően először végez a menüben műveletet, a kijelzőn villogó Menu Mode felirat tűnik fel. A menüműveletek megkezdése előtt a Menu Mode beállításával a következő menümegjelenítési módok közül választhat: Simple állásban csak alapvető menüpontok jelennek meg, Advanced állásban minden menüpont látszik. A menümód beállítását lásd A menüpontok megjelenítésének megváltoztatása (menü üzemmódja) (74 oldal). A távirányítón DISPLAY Léptetőgomb x 1 A menü megjelenítéséhez nyomja meg a DISPLAY gombot, és tartsa lenyomva legalább 2 másodpercig. 2 A léptetőgomb többszöri oldalra nyomásával jelölje ki a megfelelő menüpontot. 3 A léptetőgomb megnyomásával lépjen be a kijelölt pontba. 4 Ismételje meg a 2. és a 3. lépést. A beállítás a léptetőgomb megnyomásával lép életbe. Visszatérés az előző beállításhoz Nyomja meg a x gombot. A művelet megszakítása beállítás közben Tartsa lenyomva a x gombot legalább 2 másodpercig. 27

28 A felvevőkészüléken Ötutas vezérlőgomb (NENT) Léptetőtárcsa NAVI/MENU x 1 A menü megjelenítéséhez nyomja meg a NAVI/MENU gombot, és tartsa lenyomva legalább 2 másodpercig. 2 A léptetőtárcsa forgatásával jelölje ki a kívánt menüpontot. 3 Nyomja meg az ötutas vezérlőgombot (NENT) a kijelölt pontba való belépéshez. 4 Ismételje meg a 2. és a 3. lépést. A beállítás az ötutas vezérlőgomb (NENT) megnyomásával lép életbe. Visszatérés az előző beállításhoz Nyomja meg a x gombot. A művelet megszakítása beállítás közben Tartsa lenyomva a x gombot legalább 2 másodpercig. 28

29 Menük listája A következő táblázat a választható menüpontokat sorolja fel. Néhány menüpont mind a felvevőkészülékről, mind a távirányítóról beállítható, némelyik azonban csak az egyikről. Az 1. menü alatt találhatók a menü megjelenítésekor látható pontok, a 2. menü alatt pedig az egyes menüpontokon belül megjelenő további választási lehetőségek. Az összes menüpont csak akkor jeleníthető meg, ha a Menu Mode beállítása Advanced. A csillaggal (*) jelölt menüpontok nem jelennek meg, ha a Menu Mode beállítása Simple. A részleteket lásd A menüpontok megjelenítésének megváltoztatása (menü üzemmódja) (74 oldal). Megjegyzés Az üzemeltetési körülményektől és a lemezbeállításoktól függően különböző jelzések jelenhetnek meg a kijelzőn. A távirányító menüi 1. menü 2. menü Funkció Oldalszám Edit Title* Műsorszám, album, csoport vagy lemez 56. oldal címének, előadó nevének hozzáadása. : Set* Felvett műsorszámok vagy csoportok 61. oldal hozzárendelése új csoporthoz. : Release* Csoportbeállítások törlése. 63. oldal Move* Műsorszámok vagy csoportok sorrendjének 64. oldal megváltoztatása. Erase Műsorszámok, csoportok vagy a lemez teljes 67. oldal tartalmának törlése. Format* Lemez formázása és visszaállítása eredeti (vásárláskori) állapotába (csak Hi-MD módban). 72. oldal MainPMode Normal Group Műsorszámok kiválasztása kategóriák szerint (például a műsorszám címe vagy a csoport neve szerint). Artist Album Bookmark 45. oldal 29

30 1. menü 2. menü Funkció Oldalszám Option Menu Mode A megjelenített menüpontok megváltoztatása. 74. oldal AVLS* Maximális hangerő határértékének 74. oldal beállítása a hallás védelme érdekében. Beep* Sípoló hangjelzésjelzés be- és kikapcsolása. 75. oldal Disc Mem* A felvevőkészülék beállításainak eltárolása 76. oldal (lemezmemória). QuickMode* Gyors lejátszás vagy műsorszámkeresés. 77. oldal Disc Mode Üres lemez behelyezésekor választás az MD és a Hi-MD mód közül. 78. oldal A felvevőkészülék menüi 1. menü 2. menü Funkció Oldalszám Edit Title* Műsorszám, album, csoport vagy lemez 59. oldal címének, előadó nevének hozzáadása. : Set* Felvett műsorszámok vagy csoportok 62. oldal hozzárendelése új csoporthoz. : Release* Csoportbeállítások törlése. 63. oldal Move* Műsorszámok vagy csoportok sorrendjének 66. oldal megváltoztatása. Erase Műsorszámok, csoportok vagy a lemez 69. oldal teljes tartalmának törlése. Format* Lemez formázása és visszaállítása eredeti (vásárláskori) állapotába (csak Hi-MD módban). 73. oldal Display Lap Time RecRemain Különféle információk, például a felvevő állapotának megjelenítése a kijelzőn. (felvételkor és leállított állapotban)/ 1 Remain (lejátszáskor) AllRemain Title1/Title2 Sound* Codec/ TrackMode* 34. oldal, 44. oldal 30

31 1. menü 2. menü Funkció Oldalszám SubPMode Normal 1 Track Lejátszási mód (például egyetlen műsorszám lejátszása vagy kevert sorrendű lejátszás) kiválasztása. Shuffle A-BRepeat* Sound Normal A térhatású hangzás vagy az ekvalizer V-SUR egyéni beállítása. Sound EQ Useful* Search* Műsorszámok keresése cím, csoportnév, előadó vagy az album címe szerint. REC Set REC Mode Felvételi üzemmód kiválasztása (PCM, Hi-SP vagy Hi-LP a Hi-MD üzemmódhoz/ SP, LP2, LP4 vagy monó az MD üzemmódhoz). 51. oldal 54. oldal 52. oldal 37. oldal RECVolume* Felvételi szint kézi beállítása. 38. oldal MIC AGC* Felvételszint-beállításra állítja a ikrofont. 36. oldal MIC Sens* A mikrofon érzékenységének beállítása 35. oldal a hangforrásnak megfelelően. Time Mark* Műsorszámjelek automatikus hozzáadása 39. oldal meghatározott időközönként. :REC* A felvevőkészülék beállítása új csoport létrehozására minden felvétel alkalmával (csoportfelvétel). 40. oldal SYNC REC* Műveletek egyszerűsítése digitális 42. oldal felvételeknél (szinkronfelvétel). Option Menu Mode A megjelenített menüpontok 74. oldal megváltoztatása. AVLS* Maximális hangerő határértékének 75. oldal beállítása a hallás védelme érdekében. Beep* Sípoló hangjelzésjelzés be- és kikapcsolása. 75. oldal Disc Mem* A felvevőkészülék beállításainak eltárolása 76. oldal (lemezmemória). QuickMode* Gyors lejátszás vagy műsorszámkeresés. 77. oldal Disc Mode MD vagy Hi-MD mód kiválasztása üres 78. oldal lemez behelyezésekor Contrast* A felvevőkészüléken a kijelző 79. oldal kontrasztjának beállítása. Jog Dial* Irányváltás a kijelzőn a léptetőtárcsa elforgatásakor. 79. oldal 31

32 Különböző felvételi üzemmódok Felvétel előtt Üzemmód kiválasztása A felvevő két üzemmódban működik: Hi-MD üzemmód és MD üzemmód. A készülék automatikusan felismeri az üzemmódot a lemezek behelyezésekor. A lemez behelyezése után ellenőrizze a kijelzőn, milyen üzemmódban van a felvevőkészülék. A Hi-MD felirat jelenik meg Hi-MD üzemmódban, az MD felirat pedig MD üzemmódban. Normál üres lemez behelyezésekor a Disc Mode funkcióval beállíthatja, hogy a lemezt Hi-MD vagy MD üzemmódban kívánja használni. Ha a felvevőkészülék segítségével készített lemezt más, Hi-MD üzemmódra nem alkalmas készülékekben is le szeretné játszani, a felvételhez a menüben állítsa a Disc Mode beállítást MD üzemmódra. A részletekről lásd: Lemez lejátszási módjának kiválasztása (lemezlejátszási mód) (78 oldal). A menü üzemmódjának kiválasztása Ha a Simple menümódot választja, nem minden menüpont jelenik meg. Ha a készülék kezelése közben nem talál bizonyos menüpontokat, ellenőrizze, hogy a menümegjelenítési mód Advanced állapotban van-e. A menü üzemmódjának beállításával kapcsolatos részleteket lásd A menüpontok megjelenítésének megváltoztatása (menü üzemmódja) (74 oldal). Megjegyzés Amikor 1 GB-os Hi-MD lemezre készít felvételt, csatlakoztassa a hálózati adaptert a felvevőkészülékhez, töltse fel teljesen az akkumulátort (a töltöttségi szint jelzése: ), vagy használjon új alkáli szárazelemet (a töltöttségi szint jelzése: ). Amikor 1 GB-os Hi-MD lemezre próbál felvételt készíteni, előfordulhat, hogy a NotENOUGH POWER TO REC jelenik meg, és nem lehet felvételt készíteni, még akkor sem, ha a készülék töltöttségi szintje elegendő tartaléktápellátást mutat, miközben a készüléken leállt a felvétel, vagy lejátszás van folyamatban. Ez amiatt a mechanizmus miatt van, amely letiltja a felvételt, amikor a meglevő akkumulátorteljesítmény a felvevőkészülék becslése szerint nem elégséges az 1 GB-os Hi-MD lemez felvételéhez szükséges magas teljesítményfelvétel miatt. Hálózati adapter használata esetén felvétel előtt mindig tegyen a felvevőkészülékbe teljesen feltöltött akkumulátort vagy új alkáli szárazelemet, hogy sikerüljön a felvétel. Nincs felvétel, ha az USB-kábel a készülékhez csatlakozik. Felvétel készítése előtt bizonyosodjon meg róla, hogy az USB-kábelt kihúzta a készülékből. Ha olyankor indítja el a felvételt, amikor a lemez szimbóluma a kijelzőn még forog, az anyag első néhány másodperce lemarad a felvételről. Felvétel készítése előtt bizonyosodjon meg róla, hogy a lemez szimbóluma már nem forog a kijelzőn. Ne mozgassa és ne tegye ki erőhatásnak a felvevőkészüléket, illetve ne szüntesse meg a tápellátást felvétel közben, vagy amíg a kijelzőn a DATA SAVE vagy a SYSTEM FILE WRITING felirat villog. Ellenkező esetben megtörténhet, hogy az addig felvett adatokat a lemez nem rögzíti, vagy a lemezen található adatok sérülnek. 32

33 Információk megtekintése A hátralévő időt, a műsorszám számát stb. felvétel közben és leállított állapotban is ellenőrizheti. DISPLAY A Műsorszám száma Műsorszám száma 2) B Csoport neve és album címe (Hi-MD) 1) Csoport neve és műsorszám címe (MD) 1) A kiválasztott hangüzemmód neve és szimbóluma 2) 1 Nyomja meg ismételten adisplay gombot. Valahányszor megnyomja a gombot, a kijelző az alábbiak szerint változik. Kijelzőablak a távirányítón A A szimbólumok jelentése: : Lemez címe : Műsorszám címe : Csoport neve : Az előadó neve : Az album címe A leállított készüléken: A/B A Műsorszám száma Műsorszám száma Műsorszámo k száma a lemezen B B Eltelt idő Felvételre felhasználható hátralévő idő és szabad hely (Hi-MD) Felvételre felhasználható hátralévő idő (MD) Lemez címe 1) A lemez neve jelenik meg, ha az éppen kiválasztott műsorszám nem része egy csoportnak sem. 2) Ez a felirat nem jelenik meg, ha a Menu Mode a következőre van állítva: Simple (74. oldal). Felvétel közben: A/B A Műsorszám száma Műsorszám száma Műsorszám száma B Eltelt idő Felvételre felhasználható hátralévő idő Csoport neve és album címe (Hi-MD) 1) Csoport neve és műsorszám címe (MD) 1) 1) A lemez neve jelenik meg, ha az éppen kiválasztott műsorszám nem része egy csoportnak sem. Megjegyzés Amikor a lemezt Hi-MD üzemmódban használja, a szabad terület kijelzése 2.0MB lesz, amikor a fennmaradó felvételi idő a 0:00:00 értékre vált. Ez egy rendszerkorlát, a 2.0MB a tartalék domain kapacitása. A csoportbeállításoktól, üzemeltetési körülményektől és lemezbeállításoktól függően bizonyos szimbólumok nem választhatók ki, vagy a szimbólumok különbözőképpen jelenhetnek meg. z Ha lejátszás során ellenőrizni kívánja a lejátszási pozíciót vagy a műsorszám nevét, lásd Információk megtekintése (43 oldal). 33

34 A felvevőkészüléken Léptetőtárcsa Ötutas vezérlőgomb (NENT) 1 Lépjen be a menübe, és válassza a Display pontot. 2 A léptetőtárcsa forgatásával keresse ki a kívánt információt a kijelzőn, majd nyomja meg az NENT gombot a kijelölt pontba való belépéshez. Fordulatonként a kijelzés a következőképpen változik: Lap Time t RecRemain t AllRemain t Title1/Title2 (Hi-MD) t Sound Amikor megnyomja az NENT gombot, a kiválasztott információ jelenik meg a C, D és E helyen. A felvevőkészülék kijelzőablaka A szimbólumok jelentése: : Lemez címe : Műsorszám címe : Csoport neve : Az előadó neve : Az album címe NAVI/MENU A leállított készüléken: C/D/E C D E Csoport Eltelt idő Műsorszám száma és címe és műsorszám előadó neve (Hi-MD) száma Műsorszám címe (MD) Csoport száma és műsorszám száma A jelenlegi műsorszám utáni műsorszámok számai Lemez neve és előadó neve (Hi-MD) 1) Lemez neve 1) Hangüzemmód neve 2) Felvételre felhasználható hátralévő idő és szabad hely (Hi-MD) Felvételre felhasználható hátralévő idő (MD) A lemezen az aktuális pozíció után hátralévő idő Csoport neve és album neve (Hi-MD) 3) Csoport neve (MD) 3) A kiválasztott hangüzemmód kijelzése 2) RecRemain és FreeSpace (Hi-MD) RecRemain (MD) AllRemain Műsorszám címe (nincs) 2) 1) A műsorszám száma jelenik meg, ha az éppen kiválasztott műsorszám nem része egy csoportnak sem. 2) Ez a felirat nem jelenik meg, ha a Menu Mode a következőre van állítva: Simple (74. oldal). 3) A lemez neve jelenik meg, ha az éppen kiválasztott műsorszám nem része egy csoportnak sem. 34

35 Felvétel közben: C/D/E C D E Csoport Eltelt idő Szintjelző száma és műsorszám száma Csoport száma és műsorszám száma Felvételre felhasználható hátralévő idő. RecRemain Lemez neve és előadó neve (Hi-MD) 1) Lemez neve (MD) 1) 1) A műsorszám száma jelenik meg, ha az éppen kiválasztott műsorszám nem része egy csoportnak sem. 2) A lemez neve jelenik meg, ha az éppen kiválasztott műsorszám nem része egy csoportnak sem. Megjegyzés Csoport neve és album neve (Hi-MD) 2) Csoport neve (MD) 3) Műsorszám címe Amikor a lemezt Hi-MD üzemmódban használja, a szabad terület kijelzése 2.0MB lesz, amikor a fennmaradó felvételi idő a 0:00:00 értékre vált. Ez egy rendszerkorlát, a 2.0MB a tartalék domain kapacitása. A csoportbeállításoktól, üzemeltetési körülményektől és lemezbeállításoktól függően bizonyos szimbólumok nem választhatók ki, vagy a szimbólumok különbözőképpen jelenhetnek meg. Felvétel mikrofonról Sztereó mikrofon* T MARK/REC Ötutas vezérlőgomb (NENT) NAVI/MENU Léptetőtárcsa Lásd: Külön beszerezhető tartozékok (88 oldal). MIC (PLUG IN POWER) 1 Csatlakoztassa a sztereó mikrofont a MIC (PLUG IN POWER) aljzathoz. 2 A felvétel megkezdéséhez nyomja le egyszerre az NENT és a T MARK/REC gombot. A mikrofon érzékenységének kiválasztása A mikrofon érzékenységét a hangforrás hangerejének megfelelően választhatja ki. 1 Felvétel közben vagy álláskor lépjen be a menübe, és válassza a következőket: REC Set MIC Sens. folytatás 35

36 2 A léptetőtárcsa forgatásával jelenítse meg a Sens High vagy az Sens Low feliratot a kijelzőn, majd nyomja meg az NENT gombot az érvényesítéshez. Sens High: Halk vagy normál erősségű hang felvétele. Sens Low: Erős vagy közeli hangok, például interjú vagy koncert felvételekor. A mikrofon felvételiszintszabályozási üzemmódjának kiválasztása Mikrofonos felvétel esetén választhatja az automatikus felvételiszint-szabályozási üzemmódot, amely a hangforrás jellegének megfelelően állítja be a mikrofon felvételi szintjét. 1 Felvétel közben vagy álláskor lépjen be a menübe, és válassza a következőket: REC Set MIC AGC. 2 A léptetőtárcsa forgatásával jelenítse meg a Standard vagy az LoudMusic feliratot a kijelzőn, majd nyomja meg az NENT gombot az érvényesítéshez. Standard: Normál hangerejű hangforrás, például beszélgetés vagy halk zene felvételekor. LoudMusic: Viszonylag nagy hangerejű hangforrás, például koncert vagy hangszeren történő gyakorlás felvételekor. A külső tápegységet igénylő mikrofon a tápkapcsolója kikapcsolása esetén is használható, mivel a szükséges tápfeszültséget a felvevőkészülék is képes szolgáltatni. Megjegyzés A felvevőkészülék a bemenetet önműködően a következő sorrendben kapcsolja át: optikai bemenet, mikrofonbemenet és analóg bemenet. Nem tud mikrofonról felvételt készíteni, ha a LINE IN (OPT) aljzathoz optikai kábel van csatlakoztatva. Nem választhatja a MIC AGC beállítást, ha a felvétel a felvételi szint kézzel történő beállítása mellett folyik (38. oldal). Előfordulhat, hogy a mikrofon a felvevőkészülék működésének hangját is felveszi. Ilyen esetekben használja a mikrofont a felvevőkészüléktől kellő távolságra. Vegye figyelembe, hogy a mikrofon a felvevőkészülék zaját is felveheti, ha a mikrofonkábel rövid. Ha monó mikrofont használ, csak a bal csatornára készül felvétel. Ne érintse meg a mikrofon kábelét vagy annak csatlakozóját, ha a készüléket hálózati adapterről üzemelteti, mert a felvételben zaj keletkezhet. Normál hangerejű hangforrás (pl. halk zene) felvételekor, állítsa a MIC AGC beállítást Standard állásba. Ha váratlanul erős hang hangzik fel, amikor a MIC AGC kapcsoló LoudMusic állásban van, az utána felvett hangok hangereje nagyon alacsonyra eshet, a hangforrás hangerejétől függően. z Ha a MIC AGC LoudMusic állásban van, nagy hangerejű műsorforrások hangjáról torzítatlanabb felvételt készíthet, és a hangerőátmenetek is természetesebbek lesznek. 36

37 Felvétel készítése tévéről vagy rádióról (analóg felvétel) Ez a fejezet azt írja le, hogyan készíthető felvétel analóg kimenetű készülékekről, így tévéről, rádióról vagy kazettás magnóról. A művelet csak a felvevőkészüléken hajtható végre. L (fehér) T MARK/ REC Ötutas vezérlőgomb (NENT) tv, kazettás magnó stb. A LINE OUT stb. csatlakozókhoz R (piros) Vonalszintű csatlakozókábel RK-G129, RK-G136 stb. LINE IN (OPT) 1 Csatlakoztassa a kábeleket. Használjon megfelelő, a műsorforrásnak megfelelő csatlakozókábelt. A részleteket lásd Külön beszerezhető tartozékok (88 oldal). 2 A felvétel megkezdéséhez nyomja le egyszerre az NENT és a T MARK/REC gombot. 3 Játssza le a felvenni kívánt forrást. Felvételi mód kiválasztása Mindig a kívánt felvételi időnek megfelelően válassza ki a felvételi üzemmódot. A Hi-MD vagy MD (MDLP) üzemmódban felvett lemezeket csak Hi-MD vagy MD (MDLP) üzemmódra alkalmas MDlejátszókkal vagy -felvevőkkel lehet lejátszani. Léptetőtárcsa Ötutas vezérlőgomb (NENT) 1 A leállított készüléken lépjen be a menübe, és válassza a következőket: REC Set REC Mode. 2 A léptetőtárcsa forgatásával válassza ki a kívánt felvételi módot, majd nyomja meg az NENT gombot a kiválasztott üzemmódba való belépéshez. A felvevőkészülék a következő felvételhez a beállított felvételi üzemmódban marad. Felvétel Hi-MD módban használt lemezre Felvételi üzemmód Lineáris PCM sztereó Kijelző PCM NAVI/ MENU Felvételi idő Kb. 28 perc normál 80 perces lemezen Kb. 94 perc 1GB-os Hi-MD lemezen folytatás 37
