1 (1) Használati utasítás MZ-RH10 Portable MD Recorder MZ-RH10 Hi-MD Walkman Portable MD Recorder A felvevőkészülék kezelése 12. oldal A program használata 92. oldal A WALKMAN a Sony Corporation bejegyzett védjegye, amely a fejhallgatós sztereó készülékeket jelöli. a Sony Corporation védjegye. * * (1) Printed in Malaysia 2005 Sony Corporation

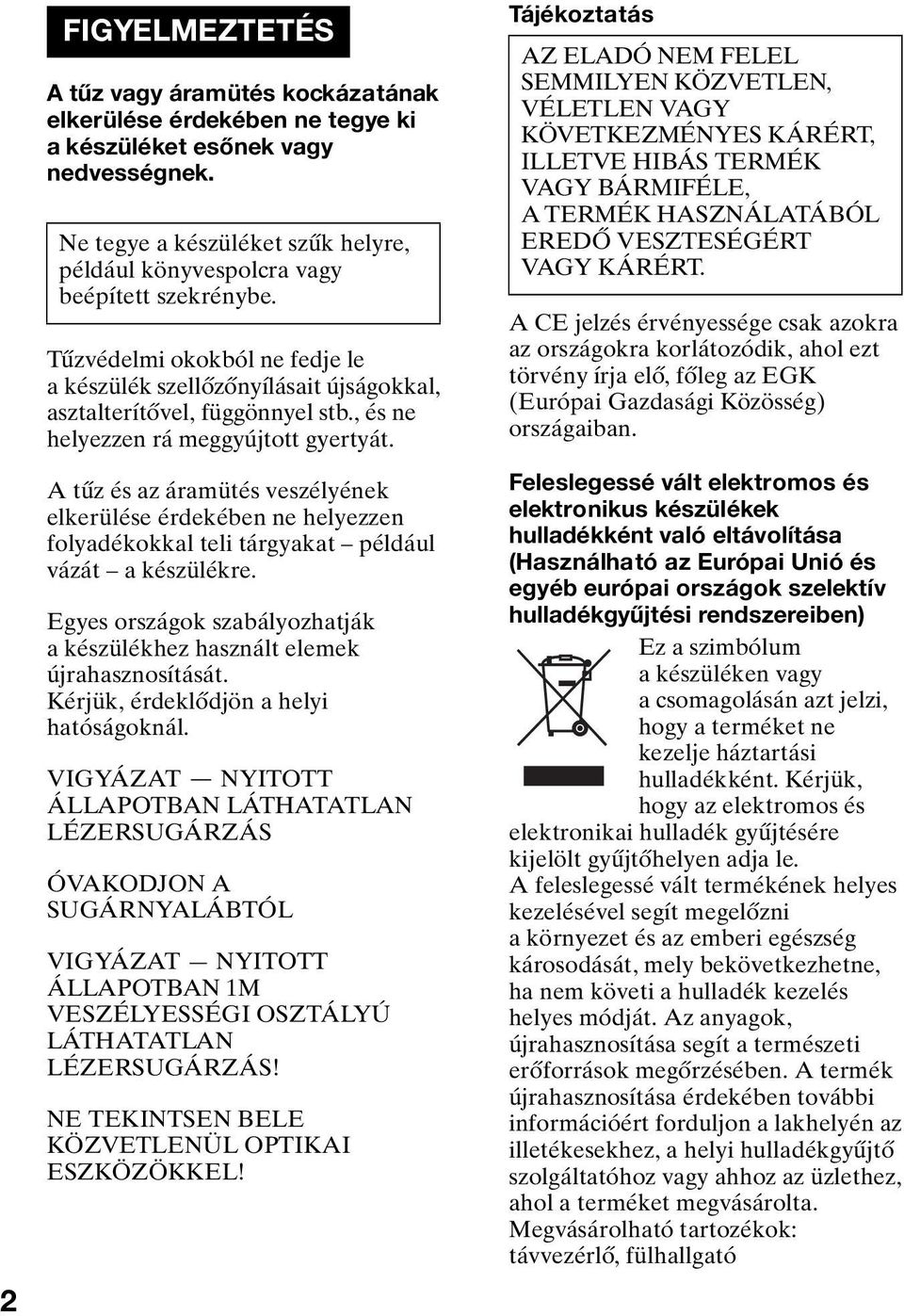

2 2 FIGYELMEZTETÉS A tűz vagy áramütés kockázatának elkerülése érdekében ne tegye ki a készüléket esőnek vagy nedvességnek. Ne tegye a készüléket szűk helyre, például könyvespolcra vagy beépített szekrénybe. Tűzvédelmi okokból ne fedje le a készülék szellőzőnyílásait újságokkal, asztalterítővel, függönnyel stb., és ne helyezzen rá meggyújtott gyertyát. A tűz és az áramütés veszélyének elkerülése érdekében ne helyezzen folyadékokkal teli tárgyakat például vázát a készülékre. Egyes országok szabályozhatják a készülékhez használt elemek újrahasznosítását. Kérjük, érdeklődjön a helyi hatóságoknál. VIGYÁZAT NYITOTT ÁLLAPOTBAN LÁTHATATLAN LÉZERSUGÁRZÁS ÓVAKODJON A SUGÁRNYALÁBTÓL VIGYÁZAT NYITOTT ÁLLAPOTBAN 1M VESZÉLYESSÉGI OSZTÁLYÚ LÁTHATATLAN LÉZERSUGÁRZÁS! NE TEKINTSEN BELE KÖZVETLENÜL OPTIKAI ESZKÖZÖKKEL! Tájékoztatás AZ ELADÓ NEM FELEL SEMMILYEN KÖZVETLEN, VÉLETLEN VAGY KÖVETKEZMÉNYES KÁRÉRT, ILLETVE HIBÁS TERMÉK VAGY BÁRMIFÉLE, A TERMÉK HASZNÁLATÁBÓL EREDŐ VESZTESÉGÉRT VAGY KÁRÉRT. A CE jelzés érvényessége csak azokra az országokra korlátozódik, ahol ezt törvény írja elő, főleg az EGK (Európai Gazdasági Közösség) országaiban. Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben) Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termékének helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladék kezelés helyes módját. Az anyagok, újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta. Megvásárolható tartozékok: távvezérlő, fülhallgató

3 Tudnivalók a felhasználók számára A mellékelt szoftverről A szerzői jog védelméről szóló törvények tiltják a szoftver vagy a kézikönyv egészében vagy részleteiben történő másolását és a szoftver bérbeadását a szerzői jog tulajdonosának beleegyezése nélkül. A SONY a felvevőkészülékhez mellékelt szoftver használatából eredően semmilyen körülmények között nem felel semmiféle anyagi kárért, elmaradt haszonért, beleértve a harmadik személy által támasztott kártérítési igényt. Ha a szoftverrel kapcsolatban gyártási hibára visszavezethető problémák merülnek fel, a SONY kicseréli a szoftvert. Ezen túlmenően azonban a SONY semmiféle felelősséget nem vállal. A felvevőkészülékhez mellékelt szoftvert kizárólag a rendeltetésének megfelelő berendezésekkel együtt szabad használni. Kérjük, vegye figyelembe, hogy a minőségjavítást szolgáló folyamatos fejlesztések nyomán a szoftver specifikációja előzetes figyelmeztetés nélkül megváltozhat. A garancia nem vonatkozik arra az esetre, ha a felvevőkészüléket a mellékelten kívül más szoftverrel is használják. A nyelvek megjelenítésének lehetősége a szoftveren a számítógépen használt operációs rendszertől függ. A legjobb megoldás érdekében ellenőrizze, hogy a telepített operációs rendszer kompatibilis-e a megjeleníteni kívánt nyelvvel. Nem garantált, hogy minden nyelvet sikerül megfelelően megjeleníteni a szoftveren. Előfordulhat, hogy a felhasználó által létrehozott, illetve egyes különleges karakterek nem jeleníthetőek meg. A szöveg és karakterek típusától függően a szoftveren megjelenő szöveg esetleg nem megfelelően jelenik meg az eszközön. Ennek a következő okai lehetnek: A csatlakoztatott eszköz jellemzői. Az eszköz nem megfelelő működése. A SonicStage és SonicStage embléma a Sony Corporation védjegye, illetve bejegyzett védjegye. Az MD Simple Burner, OpenMG, Magic Gate, MagicGate Memory Stick, Memory Stick, Hi-MD, Net MD, ATRAC, ATRAC3, ATRAC3plus és ezek emblémái a Sony Corporation védjegyei. A Microsoft, a Windows, a Windows NT és a Windows a Microsoft Corporation védjegye vagy bejegyzett védjegye az Egyesült Államokban és más országokban. Az IBM és a PC/AT az International Business Machines Corporation bejegyzett védjegye. A Macintosh az Apple Computer, Inc. védjegye az Egyesült Államokban és más országokban. A Pentium az Intel Corporation védjegye vagy bejegyzett védjegye. Az összes többi védjegy és bejegyzett védjegy az érintett tulajdonosok védjegye, illetve bejegyzett névjegye. A és jeleket ebben a kézikönyvben nem használjuk. 3

4 CD and music-related data from Gracenote, Inc., copyright Gracenote. Gracenote CDDB R Client Software, copyright Gracenote. This product and service may practice one or more of the following U.S. Patents: #5,987,525; #6,061,680; #6,154,773, #6,161,132, #6,230,192, #6,230,207, #6,240,459, #6,330,593, and other patents issued or pending. Services supplied and/or device manufactured under license for following Open Globe, Inc. United States Patent 6,304,523. Gracenote is a registered trademarks of Gracenote. The Gracenote logo and logotype, and the Powered by Gracenote logo are trademarks of Gracenote. Program 2001, 2002, 2003, 2004, 2005 Sony Corporation Dokumentáció 2005 Sony Corporation 4

5 5

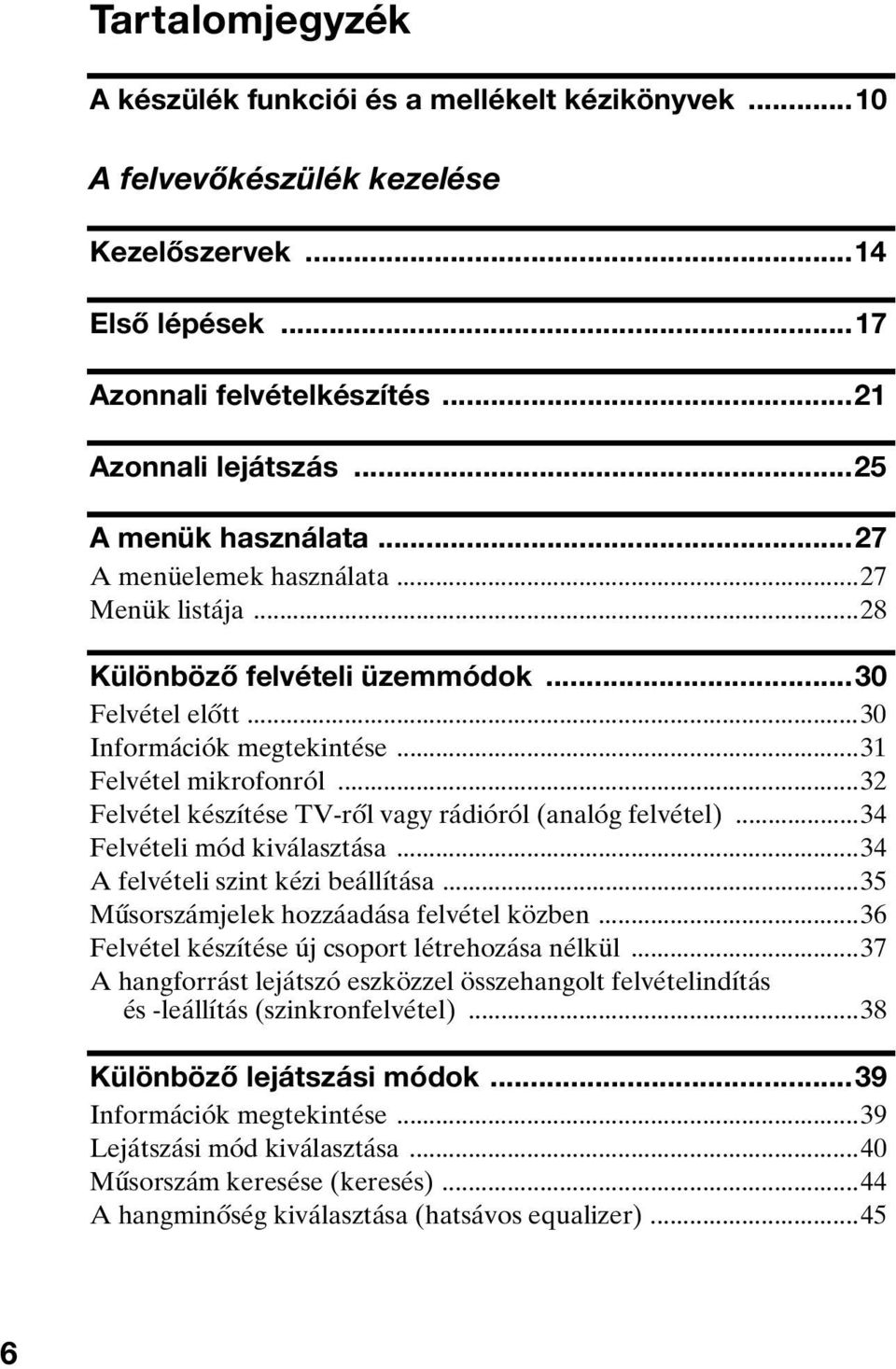

6 Tartalomjegyzék A készülék funkciói és a mellékelt kézikönyvek...10 A felvevőkészülék kezelése Kezelőszervek...14 Első lépések...17 Azonnali felvételkészítés...21 Azonnali lejátszás...25 A menük használata...27 A menüelemek használata...27 Menük listája...28 Különböző felvételi üzemmódok...30 Felvétel előtt...30 Információk megtekintése...31 Felvétel mikrofonról...32 Felvétel készítése TV-ről vagy rádióról (analóg felvétel)...34 Felvételi mód kiválasztása...34 A felvételi szint kézi beállítása...35 Műsorszámjelek hozzáadása felvétel közben...36 Felvétel készítése új csoport létrehozása nélkül...37 A hangforrást lejátszó eszközzel összehangolt felvételindítás és -leállítás (szinkronfelvétel)...38 Különböző lejátszási módok...39 Információk megtekintése...39 Lejátszási mód kiválasztása...40 Műsorszám keresése (keresés)...44 A hangminőség kiválasztása (hatsávos equalizer)

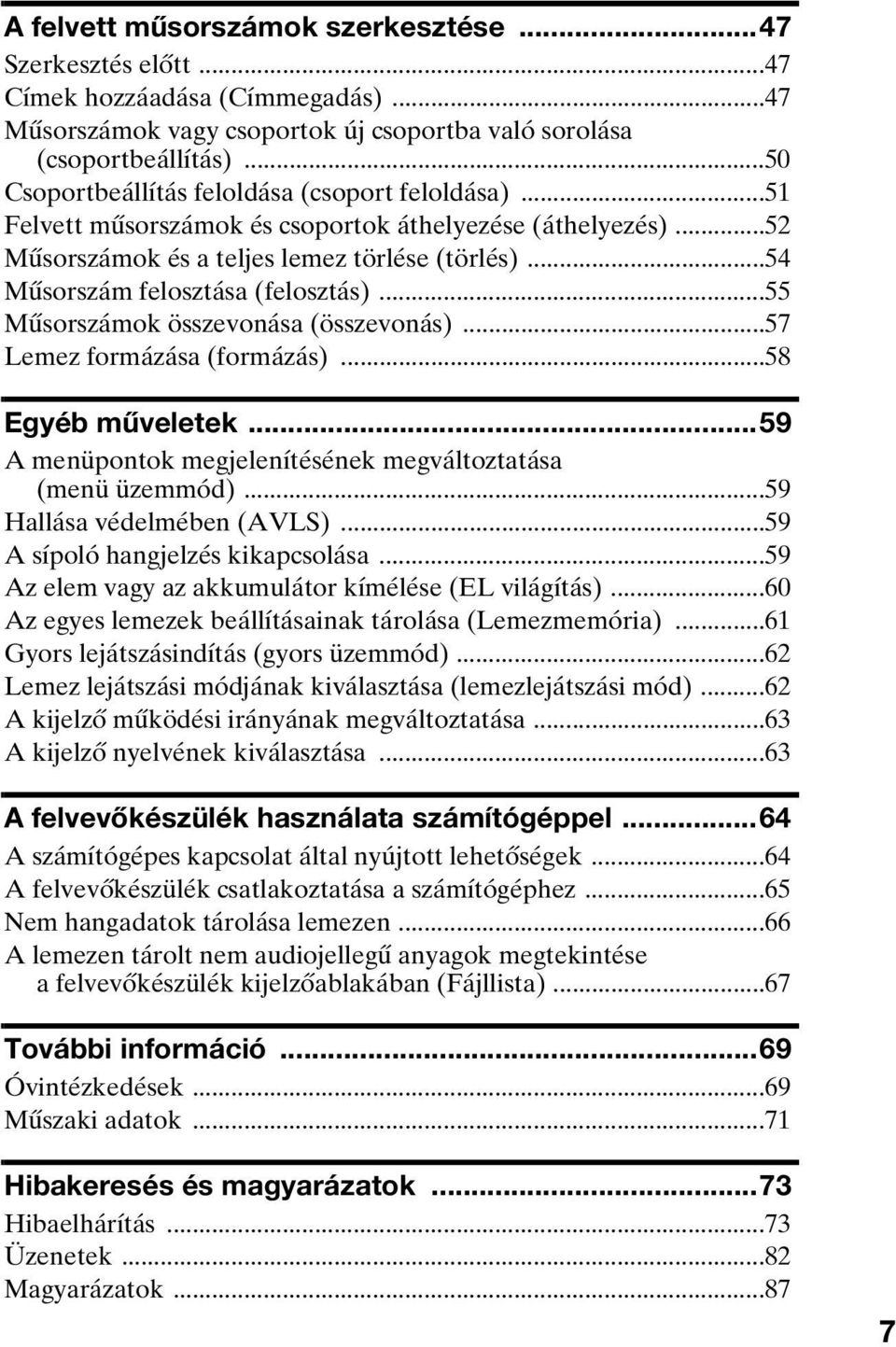

7 A felvett műsorszámok szerkesztése...47 Szerkesztés előtt...47 Címek hozzáadása (Címmegadás)...47 Műsorszámok vagy csoportok új csoportba való sorolása (csoportbeállítás)...50 Csoportbeállítás feloldása (csoport feloldása)...51 Felvett műsorszámok és csoportok áthelyezése (áthelyezés)...52 Műsorszámok és a teljes lemez törlése (törlés)...54 Műsorszám felosztása (felosztás)...55 Műsorszámok összevonása (összevonás)...57 Lemez formázása (formázás)...58 Egyéb műveletek...59 A menüpontok megjelenítésének megváltoztatása (menü üzemmód)...59 Hallása védelmében (AVLS)...59 A sípoló hangjelzés kikapcsolása...59 Az elem vagy az akkumulátor kímélése (EL világítás)...60 Az egyes lemezek beállításainak tárolása (Lemezmemória)...61 Gyors lejátszásindítás (gyors üzemmód)...62 Lemez lejátszási módjának kiválasztása (lemezlejátszási mód)...62 A kijelző működési irányának megváltoztatása...63 A kijelző nyelvének kiválasztása...63 A felvevőkészülék használata számítógéppel...64 A számítógépes kapcsolat által nyújtott lehetőségek...64 A felvevőkészülék csatlakoztatása a számítógéphez...65 Nem hangadatok tárolása lemezen...66 A lemezen tárolt nem audiojellegű anyagok megtekintése a felvevőkészülék kijelzőablakában (Fájllista)...67 További információ...69 Óvintézkedések...69 Műszaki adatok...71 Hibakeresés és magyarázatok...73 Hibaelhárítás...73 Üzenetek...82 Magyarázatok

8 A program használata Mire használható a SonicStage/ MD Simple Burner?...92 Telepítés...94 A szükséges rendszerkörnyezet biztosítása...94 A szoftver telepítése a számítógépre...95 A SonicStage használata...97 Hangadatok importálása...97 Hanganyag átvitele számítógépről MD Walkman készülékre...99 Hanganyag visszamásolása MD Walkman készülékről számítógépre Zenei fájlok írása CD-R/CD-RW lemezre A SonicStage Help használata Keresés a SonicStage Help-ben Az MD Simple Burner használata Az MD Simple Burner használata előtt Felvétel készítése az MD Walkman használatával (Egyszerű mód) Felvétel készítése a számítógép használatával (Normál mód) Egyéb információk A SonicStage/MD Simple Burner program eltávolítása Szerzői jogok védelme Hibakeresés Tárgymutató

9 9

10 A készülék funkciói és a mellékelt kézikönyvek A következőkben a hordozható MiniDisc felvevőkészülék funkcióinak leírása és a mellékelt kézikönyvek felsorolása olvasható. A felvevőkészülék különböző felhasználási módjait a megfelelő kézikönyvek tárgyalják. Mit jelent a Hi-MD? A Hi-MD a szabványos MD formátumnál fejlettebb, új MiniDisc formátum. A Mire használható a Hi-MD Walkman című szórólap A szórólap a Hi-MD főbb tulajdonságait ismerteti, és leírja, hogy miben különbözik a szabványos MD Walkmantól. Mire használható a felvevőkészülék? CD-ről vagy mikrofonról saját felvételeket készíthet, majd azokat visszahallgathatja. A felvevőkészülék kezelése ( oldal) Ez a fejezet a felvevőkészülék funkcióinak leírását tartalmazza. Részletesen ismerteti még, milyen problémák tapasztalhatók a felvevő használata közben, ezek milyen lehetséges megoldásokkal orvosolhatók, és mi a teendő a kijelzőn megjelenő különböző üzenetek esetében., Ha problémákat tapasztal vagy további információkra van szüksége: Lapozza fel a Hibakeresés és magyarázatok (73. oldal) című részt. 10

11 A felvevő használata számítógéphez csatlakoztatva A SonicStage szoftverrel lehetővé válik az audioadatok átvitele a felvevőkészülék és a számítógép között. A MD Simple Burner szoftverrel lehetővé válik az audioadatok felvétele a felvevőkészülékre. Zenei CD-k Internet Zenefájlok A program használata ( oldal) A mellékelt SonicStage/MD Simple Burner szoftver telepítésének és alapvető műveleteinek leírása. SonicStage Súgó A számítógép képernyőjén olvasható súgó. Az online súgó a SonicStage szoftver kezelésének részletes leírását és a szoftverrel kapcsolatos részletes tudnivalókat tartalmazza. Az online súgó akkor is segítségére lehet, ha a SonicStage használata közben problémát tapasztal. Megjegyzések A program használata című részhez A szoftver kezeléséről szóló részben a Net MD a felvevőkészülék szabványos lemezzel való használatára, a Hi-MD pedig a készülék Hi-MD lemezzel, vagy szabványos lemezzel, de Hi-MD üzemmódban történő használatára vonatkozik. A kézikönyvben szereplő illusztrációk a szoftver tényleges képernyőképeitől eltérhetnek. A magyarázatok a Windows használatának alapszintű ismeretét feltételezik. A számítógép és az operációs rendszer kezelésére vonatkozóan lásd az ezekről szóló kézikönyveket. Az ebben a részben szereplő magyarázatok a Hi-MD/Net MD termékeket általánosan írják le, emiatt lehetséges, hogy néhány magyarázat (vagy illusztráció) az Ön Hi-MD/Net MD készülékére nem érvényes. Ilyen esetben lapozza fel az Ön Hi-MD/Net MD készülékének használati utasítását is. 11

12 A mellékelt tartozékok ellenőrzése Hálózati adapter (1) Távvezérlő (1) Fülhallgató (1) USB-kábel (1) Az észak-amerikai és kínai típus kábeléhez szorítókapocs van mellékelve. NH-14WM nikkelfémhidrid akkumulátor (1) Akkumulátortok (1) A délkelet-ázsiai, afrikai és turistatípus kábeléhez nincs szorítókapocs mellékelve. Szárazelemtartó (1) Optikai kábel (az észak-amerikai típus kivételével) (1) Szorítókapcsos szűrők (kisméretű) észak-amerikai és kínai típusokhoz (2) európai, ausztrál, hongkongi és koreai típusokhoz (3) CD-ROM (SonicStage/MD Simple Burner) (1)* Hordtáska (1) * Ne próbáljon CD-ROM-ot lejátszani audio CD-lejátszón! Megjegyzés A készülék használatakor mindig tartsa be az alábbi biztonsági óvintézkedéseket és tanácsokat, így megelőzheti a készülék károsodását és esetleges meghibásodását. Ügyeljen rá, hogy amikor leül, Ne helyezze a felvevőt a táskájába úgy, hogy a készülék ne legyen a farzsebében. a távvezérlő vagy a fülhallgató zsinórja a készülék köré csavarodik, s ne tegye ki a táskát erős ütéseknek, illetve rázkódásnak. 12

13 A mellékelt szorítókapcsos szűrők használata Amikor a készüléket a számítógéphez csatlakoztatja, ne feledje el a szorítókapcsos szűrőt a leírt módon felhelyezni. (Az EMC-szabványok előírásainak teljesítéséhez rá kell erősíteni a ferritgyűrűs szűrőt a kábelre.) Amikor a készülék nem csatlakozik számítógéphez, a szorítókapcsos szűrőt nem szükséges felhelyezni. A mellékelt távvezérlőhöz: kicsi szorítókapcsos gyűrű/esd-sr-110 (európai, ausztrál, hongkongi és koreai típusokhoz) A külön megvásárolható sztereó mikrofon (ECM-MS907/ECM- MS957) esetén: kicsi szorítókapcsos gyűrű/esd-sr-110 (kivéve a délkelet-ázsiai, afrikai és a turistatípust) A külön megvásárolható vonali átjátszókábel (RK-G129/RK-G136) esetén: kicsi szorítókapcsos gyűrű/esd-sr-110 (kivéve a délkelet-ázsiai, afrikai és a turistatípust) A felvevőhöz csatlakoztatott dugótól mért távolságról lásd az alábbi 2. lépést. 1 Nyissa szét a szorítókapcsos szűrőt. 2 Az alábbiak szerint helyezze el a szorítókapcsot. A mellékelt távvezérlőhöz: Tekerje a kábelt egyszer a szorítókapcsos szűrő köré kb. 4 cm-nyire a dugótól. A külön megvásárolható sztereomikrofonhoz: Tekerje a kábelt egyszer a szorítókapcsos szűrő köré kb. 4 cm-nyire a dugótól. A külön megvásárolható vonali átjátszókábelhez: Vezesse át a kábelt a szorítókapcsos szűrőn kb. 4 cm-nyire a dugótól. 3 Zárja össze a szorítókapcsos szűrőt. Győződjön meg arról, hogy a kapcsok tökéletesen bezárultak. A felvevőkészülék kezelése 13

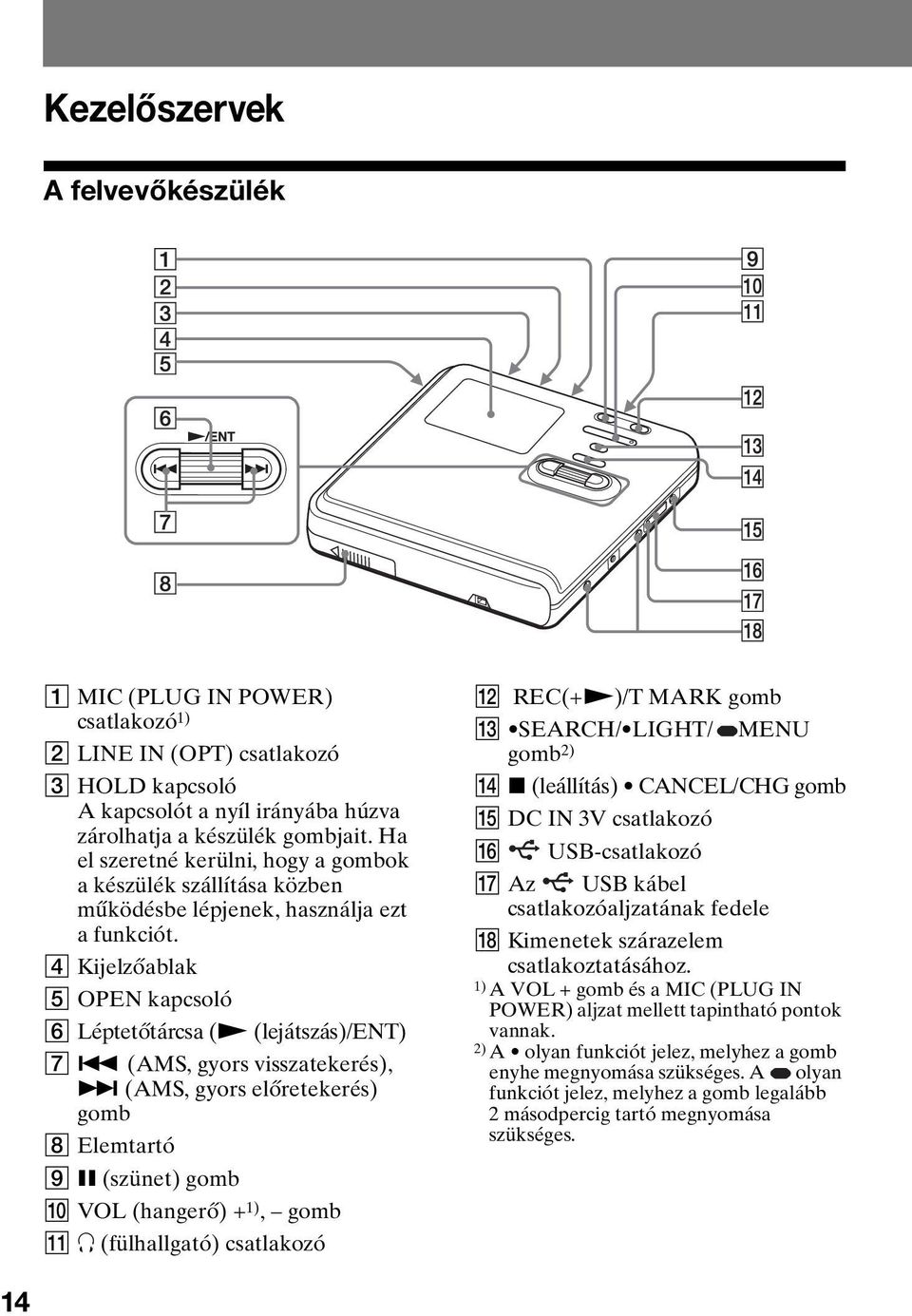

14 Kezelőszervek A felvevőkészülék A MIC (PLUG IN POWER) csatlakozó 1) B LINE IN (OPT) csatlakozó C HOLD kapcsoló A kapcsolót a nyíl irányába húzva zárolhatja a készülék gombjait. Ha el szeretné kerülni, hogy a gombok a készülék szállítása közben működésbe lépjenek, használja ezt a funkciót. D Kijelzőablak E OPEN kapcsoló F Léptetőtárcsa (N (lejátszás)/ent) G. (AMS, gyors visszatekerés), > (AMS, gyors előretekerés) gomb H Elemtartó I X (szünet) gomb J VOL (hangerő) + 1), gomb K i (fülhallgató) csatlakozó L REC(+N)/T MARK gomb M SEARCH/ LIGHT/ MENU gomb 2) N x (leállítás) CANCEL/CHG gomb O DC IN 3V csatlakozó P USB-csatlakozó Q Az USB kábel csatlakozóaljzatának fedele R Kimenetek szárazelem csatlakoztatásához. 1) A VOL + gomb és a MIC (PLUG IN POWER) aljzat mellett tapintható pontok vannak. 2) A olyan funkciót jelez, melyhez a gomb enyhe megnyomása szükséges. A olyan funkciót jelez, melyhez a gomb legalább 2 másodpercig tartó megnyomása szükséges. 14

15 A felvevőkészülék kijelzőablaka A A működési állapot jelzését megjelenítő terület Megjeleníti a működési állapotokhoz tartozó jelzéseket. x: leállítás N: lejátszás X: szünet m: gyors visszatekerés M: gyors előretekerés., >: AMS : felvétel készítése/felvétel szüneteltetve B Kiválasztott működési állapot kijelzési területe Megjeleníti a működési módot, lejátszási módot vagy kiválasztott menütételt stb. C Akkumulátor szimbóluma Az akkumulátor töltöttségének hozzávetőleges szintjét mutatja. Ha az akkumulátor töltöttségi szintje alacsony, a szimbólum üres lesz és villogni kezd. D Műsorszám száma és csoportszám megjelenítési területe Megjeleníti a műsorszám számát és a csoportszámot. E Szöveginformáció megjelenítési területe Megjeleníti a címeket, menütételeket, hibaüzeneteket stb. A címekhez az alábbi ikonok tartoznak. : műsorszám címe : előadó neve* : album címe * : csoport neve : lemez neve * Csak Hi-MD üzemmódban használt lemezek esetén jelenik meg. F Idő megjelenítési területe Megjeleníti az eltelt időt, a műsorszámból vagy lemezből hátralévő időt stb. 15

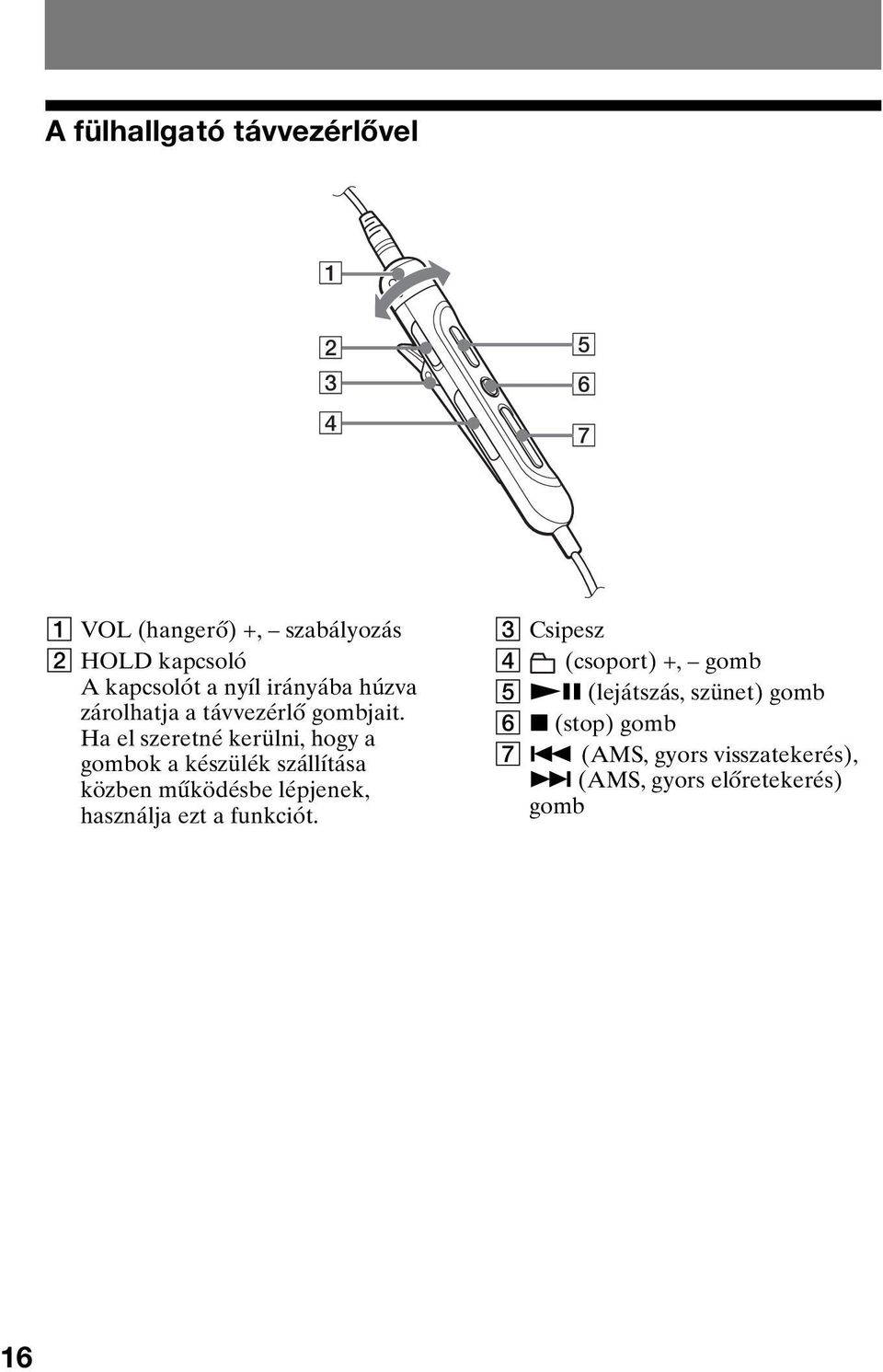

16 A fülhallgató távvezérlővel A B C D E F G A VOL (hangerő) +, szabályozás B HOLD kapcsoló A kapcsolót a nyíl irányába húzva zárolhatja a távvezérlő gombjait. Ha el szeretné kerülni, hogy a gombok a készülék szállítása közben működésbe lépjenek, használja ezt a funkciót. C Csipesz D (csoport) +, gomb E NX (lejátszás, szünet) gomb F x (stop) gomb G. (AMS, gyors visszatekerés), > (AMS, gyors előretekerés) gomb 16

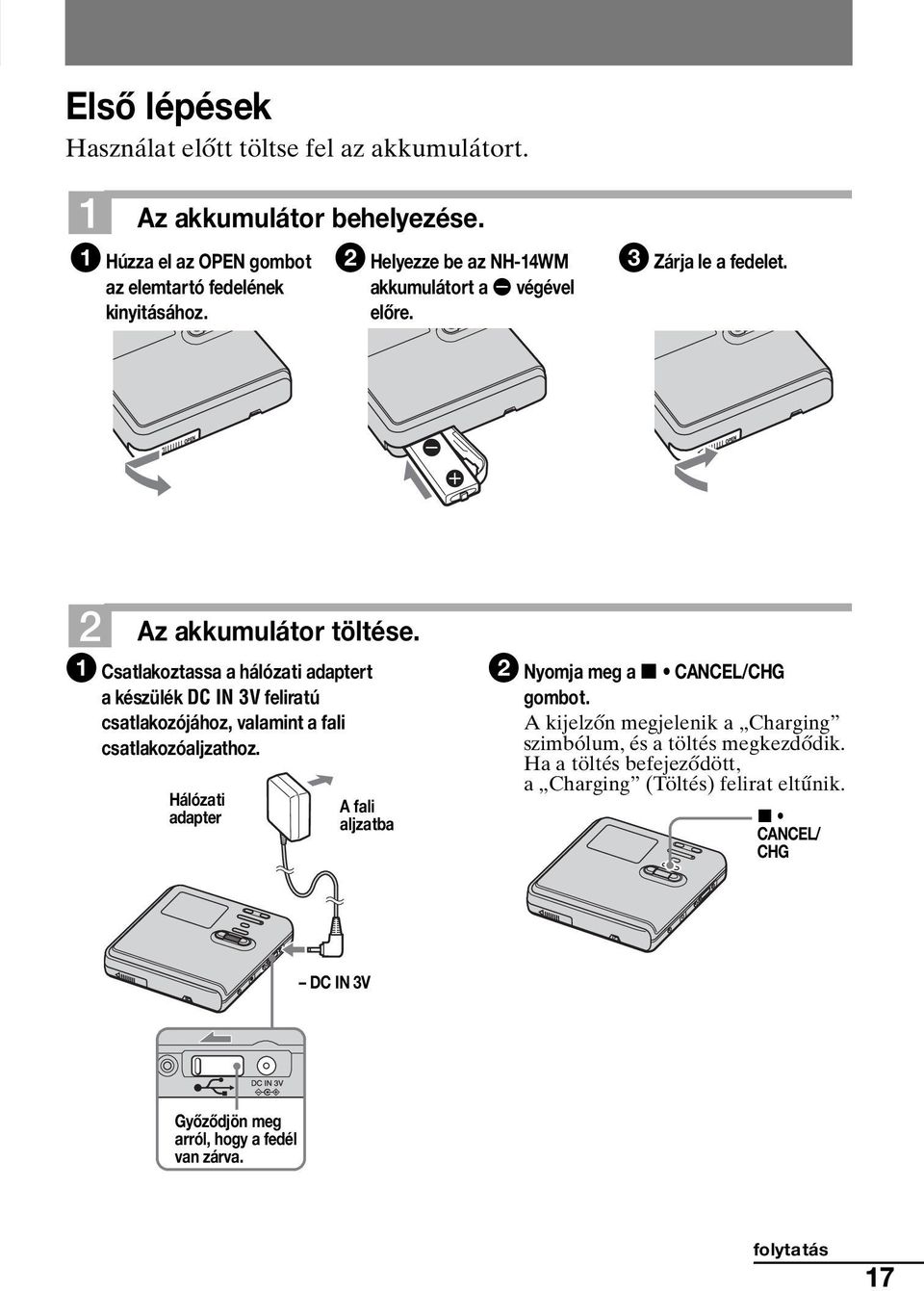

17 Első lépések Használat előtt töltse fel az akkumulátort. 1 Az akkumulátor behelyezése. 1 Húzza el az OPEN gombot az elemtartó fedelének kinyitásához. 2 Helyezze be az NH-14WM akkumulátort a E végével előre. 3 Zárja le a fedelet. 2 Az akkumulátor töltése. 1 Csatlakoztassa a hálózati adaptert a készülék DC IN 3V feliratú csatlakozójához, valamint a fali csatlakozóaljzathoz. Hálózati adapter A fali aljzatba 2 Nyomja meg a x CANCEL/CHG gombot. A kijelzőn megjelenik a Charging szimbólum, és a töltés megkezdődik. Ha a töltés befejeződött, a Charging (Töltés) felirat eltűnik. x CANCEL/ CHG DC IN 3V Győződjön meg arról, hogy a fedél van zárva. folytatás 17

18 z Ha egy rövid idő után eltűnik a kijelzés, az akkumulátor megfelelően fel van töltve. Ha a töltés kezdetekor az akkumulátor teljesen le van merülve, körülbelül 3,5 óra szükséges az újbóli feltöltéséhez. Az akkumulátor állapotától függően változhat a töltés ideje. Az alkáli szárazelem használata hosszabb idejű működtetéshez 1 Csatlakoztassa a szárazelem tartóját a felvevőkészülékhez. A felvevőkészülék hátoldala 2 Helyezzen be egy LR6 (AA méretű) alkáli szárazelemet. Először az akkumulátor E jelzésű végét helyezze be. 3 Csatlakoztassa a kábeleket. Csatlakoztassa a készülékhez mellékelt, távvezérlővel ellátott fülhallgatót a i aljzathoz. Csatlakoztassa stabilan i 18

19 4 Oldja fel a vezérlőgombot. Húzza a HOLD kapcsolót a nyíllal (.) ellentétes irányba a készüléken vagy a távvezérlőn a kezelőszervek zárolásának feloldásához. HOLD (tartás) HOLD (tartás) Hálózati adapterrel ellátott típusok Amennyiben a váltakozó áramú hálózati adapter nem illik bele a fali aljzatba, használja a váltakozó áramú csatlakozó adaptert. Megjegyzés Ha éppen tölti az akkumulátort, a felvevőkészülék működtetésekor a töltés leáll. Az akkumulátorok karakterisztikájából fakadóan azok kapacitása az első használatkor vagy hosszabb, használatmentes időszakot követően kisebb lehet a normálisnál. Ilyenkor többször egymás után töltse fel és süsse ki az akkumulátorokat. Ezt követően az akkumulátor normál kapacitása helyreáll. Felvétel és szerkesztés esetén a készüléket ajánlatos az elektromos hálózatról használni. Ha akkumulátorral működteti a felvevőkészüléket, mindenképpen teljesen feltöltött akkumulátort vagy új alkáli szárazelemeket használjon. Ha szárazelemmel üzemelteti a felvevőt, ellenőrizze, hogy alkáli elem-e. Más típusú elem használata esetén az elem hamarabb kimerülhet, illetve a szárazelemmel együtt használt akkumulátor teljesítménye csökkenhet. Mikor kell feltölteni az akkumulátort vagy kicserélni a szárazelemet Az akkumulátor állapotát a felvevőkészülék kijelzőjén ellenőrizheti. m Az akkumulátor teljesítménye csökken Gyenge az akkumulátor m Az akkumulátor lemerült A LOW BATTERY jelzés villog a kijelzőn, majd a készülék kikapcsol. Az akkumulátor szintjelzése hozzávetőleges pontosságú. A működési és környezeti feltételektől függően a tényleges töltésszint a jelzettnél magasabb és alacsonyabb is lehet. 19

20 Az akkumulátor élettartama 1) Folyamatos felvételkészítés Hi-MD üzemmódban (Egység: kb. óra)(jeita 2) ) Lemez típusa Akkumulátorok Lineáris PCM Hi-SP Hi-LP 1 GB Hi-MD NH-14WM 3) 5,5 7,5 8,5 lemez LR6 4) NH-14WM + LR6 8 11,5 12,5 60/74/80 perces NH-14WM 5 7,5 8,5 normál lemez LR ,5 NH-14WM + LR6 9,5 14,5 16,5 1) Az EL Light Auto Off állásban mérve (60. oldal) 2) A JEITA (Japan Electronics and Information Technology Industries Association) szabványa szerint mérve. 3) Teljesen (100%) feltöltött nikkel-fémhidrid akkumulátor használata esetén 4) A Sony LR6 (AA ceruzaelem méretű) alkáli szárazelem (Japánban gyártott termék) használata esetén Folyamatos lejátszás Hi-MD üzemmódban Lemez típusa Akkumulátorok Lineáris PCM 1 GB Hi-MD lemez 60/74/80 perces normál lemez 1) 128 kbps sebességgel átmásolt műsorszámok Folyamatos lejátszás MD üzemmódban (Egység: kb. óra)(jeita) Hi-SP Hi-LP MP3 1) NH-14WM 9 12,5 14,5 13 LR6 9,5 13,5 15,5 14,5 NH-14WM + LR , NH-14WM 7, ,5 LR ,5 NH-14WM + LR , ,5 (Egység: kb. óra)(jeita) Lemez típusa Akkumulátorok SP LP2 LP4 60/74/80 perces NH-14WM 13, ,5 normál lemez LR ,5 18,5 NH-14WM + LR ,5 37 Megjegyzés Elem- vagy akkumulátorcsere előtt kapcsolja ki a felvevőkészüléket. 1 GB-os Hi-MD lemez használata esetén a folyamatos felvétel ideje rövidebb lehet, ha többször készít rövid felvételt. 20

21 Azonnali felvételkészítés CD-lejátszóról, digitális TV-ről vagy egyéb optikai kábellel csatlakoztatott digitális műsorforrásról digitális felvételt készíthet az alábbi módon. Győződjön meg arról, hogy valóban optikai kábelt használ. Megjegyzés Nem lehet felvételt készíteni MD módban, amikor számítógép használata nélkül, közvetlenül a felvevővel vesz fel. Ezzel a felvevővel csak Hi-MD módban készíthet felvételt. 1 Csatlakoztassa a kábeleket. (Csatlakoztassa stabilan a kábeleket a megfelelő csatlakozókba.) 1 Csatlakoztassa a hálózati adaptert a felvevőkészülékhez és a fali aljzathoz. Hálózati adapter A fali aljzatba 2 Csatlakoztassa az optikai kábelt a felvevőkészülékhez és valamilyen külső eszközhöz. CD-lejátszó, MD-lejátszó, DVD videólejátszó, stb. Digitális (optikai) kimeneti aljzathoz DC IN 3V Optikai minidugó Optikai dugó Optikai kábel* Győződjön meg arról, hogy a fedél zárva van. LINE IN (OPT) Lásd: Külön beszerezhető tartozékok (72. oldal). folytatás 21

22 2 Helyezzen be egy írható lemezt. 1 Az OPEN gomb elhúzásával nyissa fel a fedelet. 2 Előre néző címkével helyezzen be egy lemezt, majd zárja le a fedelet. Ügyeljen arra, hogy a felvételgátló fül be legyen zárva. 3 Erősítse meg az üzemmódot. A felvevőkészülék a következő két üzemmódban működik: Hi-MD üzemmód és MD üzemmód. A készülék automatikusan felismeri az üzemmódot a lemezek behelyezésekor. A lemez behelyezése után ellenőrizze a felvevőkészülék kijelzőjén, milyen üzemmódban van a készülék. Ezzel a felvevőkészülékkel csak Hi-MD üzemmódban készíthet felvételeket. MD üzemmódban nem lehet felvételt készíteni. Ha MD üzemmódban kíván felvételt készíteni, például, hogy lehetővé tegye a lemez lejátszását egyéb, a Hi-MD rendszert nem támogató készülékeken is, csatlakoztassa a számítógépet és használja a mellékelt szoftvert az MD üzemmódban történő felvételhez (lásd A program használata c. részt). Hi-MD felirat jelenik meg Hi-MD üzemmódban, MD felirat pedig MD üzemmódban. 1 GB-os Hi-MD lemez használatakor az üzemmód csak Hi-MD lehet. Szabványos (60/74/80 perces) lemez használatakor az üzemmódot a következőképpen állíthatja be: Lemez állapota Üzemmód Üres lemez A Disc Mode menüben beállított értéke. 1), Amikor felvételt készít a felvevőkészülékkel, állítsa a Disc Mode beállítást Hi-MD értékre, hogy az üzemmód Hi-MD üzemmód legyen. A lemez Hi-MD Hi-MD üzemmódban felvett anyagot tartalmaz 22

23 Lemez állapota A lemez MD üzemmódban felvett anyagot tartalmaz Üzemmód MD, Ezzel a felvevővel nem készíthet felvételt MD üzemmódban. MD üzemmódban csak akkor tud felvételt készíteni, ha a mellékelt szoftvert használja. 1) A Lemez lejátszási módjának kiválasztása (lemezlejátszási mód) (62. oldal) című fejezetben olvashat bővebben a Disc Mode beállításról. 4 Készítsen hangfelvételt. 1 Válassza ki a felvenni kívánt hanganyagot tartalmazó forrást, és állítsa a készüléket készenléti állapotba. PAUSE 2 Ellenőrizze, hogy a x készülék kijelzőjén megjelenik a kijelzés. Győződjön meg arról, hogy a x jelzés jelenik meg. Csatlakoztatott készülék 3 Ha a felvevőkészülék leállított helyzetben van, nyomja meg a léptetőtárcsát (N/ENT) a REC(+N)/T MARK megnyomása közben. A REC felirat megjelenik, és a felvétel megkezdődik. REC(+N)/ T MARK Léptetőtárcsa (N/ENT) 4 Játssza le a felvenni kívánt forrást. Ha olyan lemezt helyez a készülékbe, amelyre előzőleg már készített felvételt, az új felvétel a meglévő hanganyag után kezdődik majd. A műsorszámjeleket a készülék a műsorforráson lévő jeleknek megfelelően rögzíti, a hanganyagot pedig egy csoportba szervezve veszi majd fel. PAUSE Csatlakoztatott készülék 23

24 Művelet Leállítás Szünet A lemez kivétele Gomb Nyomja meg a x gombot. 1) Nyomja meg a X gombot. A felvétel folytatásához ismét nyomja meg a X gombot. Nyomja le a x gombot, és nyissa ki a fedelet. (A fedél nem nyílik ki, ha a SYSTEM FILE WRITING felirat látható a kijelzőn.) 1) Egy műsorszámjelzés kerül oda, ahol a szünet alatt a felvétel folytatásához ismét megnyomta a X gombot, így a műsorszám hátralévő része új műsorszámnak számít majd. Megjegyzés Amikor 1 GB-os Hi-MD lemezre készít felvételt, csatlakoztassa a hálózati adaptert a felvevőkészülékhez (a töltöttségi szint jelzése: ), töltse fel teljesen az akkumulátort, vagy használjon új alkáli szárazelemet (a töltöttségi szint jelzése: ). Amikor 1 GB Hi-MD lemezre próbál felvételt készíteni, előfordulhat, hogy a NOT ENOUGH POWER TO REC felirat jelenik meg, és felvételkészítésre még akkor sincs mód, ha a töltöttségi szint elegendő tartalék tápellátást mutat a készülék állása vagy működése során. Ennek oka az a mechanizmus, amely letiltja a felvételi műveleteket, ha a felvevőkészülék a fennmaradó akkumulátorteljesítményt kevésnek tartja az 1 GB-os Hi-MD lemez magas teljesítményfelvétele miatt. Felvételkészítéshez helyezze a felvevőkészüléket stabil, rezgésmentes felületre. Ha a felvételt a x kijelzés megjelenése előtt indítja el, az anyag első néhány másodperce lemarad a felvételről. Ellenőrizze, hogy a x kijelzés a felvétel indítása előtt megjelenik-e a kijelzőn. Ne mozgassa és ne ütögesse a felvevőkészüléket, illetve ne szüntesse meg a tápellátást felvételkészítés közben, vagy amíg a kijelzőn a DATA SAVE vagy a SYSTEM FILE WRITING felirat látható. Ellenkező esetben megtörténhet, hogy az addig felvett adatokat a lemez nem rögzíti, vagy a lemezen található adatok sérülnek. Ha a lemezen nincs elég hely a felvételhez, akkor nem lehet felvételt készíteni. Amennyiben a felvételi vagy szerkesztési művelet során az áramellátás megszakad (pl. az akkumulátort eltávolítják, lemerül, vagy a hálózati adaptert lekapcsolják), vagy miközben a DATA SAVE vagy a SYSTEM FILE WRITING felirat látható a kijelzőn, a fedelet nem lehet kinyitni addig, amíg az áramellátás helyre nem áll. z A gyári beállításnak megfelelően a felvevőkészülék minden felvétel alkalmával új csoportot hoz létre. Ha nem kíván csoportot létrehozni, állítsa a Group REC beállítást Off értékre (37. oldal). Ha a lemez meghatározott pontjától szeretné kezdeni a felvételt, állítsa készenléti üzemmódba a készüléket az adott ponton, majd indítsa el innen a felvételt. Felvétel közben hallgathatja a rögzített hanganyagot. A hangerőszint módosítása nem befolyásolja a felvett anyag hangerejét. 24

25 Azonnali lejátszás 1 Helyezzen a készülékbe egy műsorszámokat tartalmazó lemezt. 1 Az OPEN gomb elhúzásával nyissa fel 2 Előre néző címkével helyezzen be egy a fedelet. lemezt, majd zárja le a fedelet. 2 Játssza le a lemezt. 1 Nyomja meg a felvevőkészülék léptetőtárcsáját (N/ENT). Nyomja meg a NX gombot atávvezérlőn. x Léptetőtárcsa (NENT) VOL +, X 2 A hangerő beállításához nyomja meg a VOL + vagy gombot a felvevőkészüléken. Fordítsa el a VOL +, vezérlőt a távvezérlőn. A hangerő értéke megjelenik a kijelzőn. VOL +, NX x., >., > +, A lejátszás megállításához nyomja meg a x gombot. A lejátszás attól a ponttól indul újra, ahol utoljára leállította. Az akkumulátorról működtetett készülék a leállítását követően 10 másodperc múlva, a hálózati árammal működtetett készülék 3 perc múlva automatikusan kikapcsol. 25

26 Művelet Kezelés a készüléken Művelet a távvezérlőn Leállítás Nyomja meg a x gombot. Nyomja meg a x gombot. Szünet Nyomja meg a X gombot. A lejátszás folytatásához nyomja le ismét a X gombot. Nyomja meg a NX gombot. A lejátszás folytatásához nyomja le ismét a NX gombot. Műsorszám közvetlen kiválasztása a műsorszám címe vagy száma alapján A mostani vagy egy előző zeneszám elejének megkeresése A következő műsorrész kezdetének megkeresése Előre- vagy visszalépés Ezzel a művelettel a csoport egyik számának lejátszása közben a lejátszás a következő vagy az előző csoportra lép tovább (csoportkihagyás). 1) A léptetőtárcsa elfordításával válasszon ki egy műsorszámot, majd nyomja meg a léptetőtárcsát (N/ENT) a választás érvényesítéséhez. Nyomja meg a. gombot. Nyomja le ismételten a. gombot, amíg a kívánt zeneszám elejére nem ér. Nyomja meg a > gombot. Tartsa nyomva a. vagy a > gombot. Nyomja meg a. gombot. Nyomja le ismételten a. gombot, amíg a kívánt zeneszám elejére nem ér. Nyomja meg a > gombot. Tartsa nyomva a. vagy a > gombot. Nyomja meg a + vagy elemet. Indítás a lemez első A felvevőkészülék leállított A felvevőkészülék leállított műsorszámával helyzetében tartsa nyomva helyzetében két másodpercnél a léptetőtárcsát (N/ENT) tovább tartsa nyomva az NX két másodpercnél hosszabb gombot. ideig. A lemez kivétele Nyomja le a x gombot, és nyissa ki a fedelet. 2) Nyomja le a x gombot, és nyissa ki a fedelet. 2.) 1) Ezzel a művelettel csoportbeállítások nélküli lemez vagy Kedvencek lejátszásakor a lejátszás minden tizedik műsorszám elejére ugrik. 2) Ha felnyitja a fedelet, a lejátszás az első műsorszám elején fog kezdődni. Megjegyzés A lejátszás során a hang ugorhat, ha: a felvevőkészülék erős, ismétlődő rázkódásnak van kitéve. szennyezett vagy sérült lemezt játszik le. Ha egy lemezt Hi-MD üzemmódban használ, a hang legfeljebb 12 másodperces időközre megszakadhat. 26

27 A menük használata A menüelemek használata A felvevőkészüléknek számos menüje van, amely a felvételhez, lejátszáshoz, szerkesztéshez és más műveletekhez tartalmaz hasznos funkciókat. A menüpontok beállításához kövesse az alábbi eljárást. Ha a felvevőkészülék megvásárlását követően először végez a menüben műveletet, a kijelzőn a Menu Mode felirat tűnik fel. A menüműveletek megkezdése előtt a Menu Mode beállításával a következő menümegjelenítési módok közül választhat: Advanced állásban minden menüpont látszik, Simple állásban csak a gyakran használt menüpontok látszanak. A menümód beállítását lásd: A menüpontok megjelenítésének megváltoztatása (menü üzemmód) (59. oldal). x CANCEL Léptetőtárcsa MENU Léptetőtárcsa (N/ENT) Forgassa el a kiválasztáshoz Nyomja meg abeadáshoz 1 A menü megjelenítéséhez nyomja meg a MENU gombot, és tartsa lenyomva legalább 2 másodpercig. 2 A léptetőtárcsa forgatásával jelölje ki a kívánt menüpontot. 3 A kiválasztáshoz nyomja meg a léptetőtárcsát (N/ENT). 4 Ismételje meg a 2. és a 3. lépést. A beállítás a léptetőgomb (N/ENT) megnyomásával lép életbe. Visszatérés az előző beállításhoz Nyomja meg a x CANCEL gombot. A művelet megszakítása beállítás közben Tartsa lenyomva a x CANCEL gombot legalább 2 másodpercig. 27

28 Menük listája A következő táblázat a választható menüpontokat sorolja fel. A menüpontok csak a felvevőkészülékről érhetőek el. Az Menu 1 alatt találhatók a menü megjelenítésekor látható pontok, a Menu 2 alatt pedig az egyes menüpontokon belül megjelenő további választási lehetőségek. Az összes menüpont csak akkor jeleníthető meg, ha a Menu Mode beállítása Advanced. A csillaggal (*) jelölt menüpontok nem jelennek meg, ha a Menu Mode beállítása Simple. A részleteket lásd: A menüpontok megjelenítésének megváltoztatása (menü üzemmód) (59. oldal). Megjegyzés Az üzemeltetési körülményektől és a lemezbeállításoktól függően különböző jelzések jelenhetnek meg a kijelzőn. A tételek más nyelven is megjeleníthetők. A részleteket lásd: A kijelző nyelvének kiválasztása (63. oldal). 28 Menu 1 Menu 2 Funkció Oldalszám Edit Title Input* Műsorszám, album, csoport vagy lemez címének, előadó nevének hozzáadása. 47. oldal Group Set* Felvett műsorszámok vagy csoportok 50. oldal hozzárendelése új csoporthoz. GroupRelease* Csoportbeállítások törlése. 51. oldal Move* Műsorszámok vagy csoportok 52. oldal sorrendjének megváltoztatása. Erase Műsorszámok, csoportok vagy 54. oldal a lemez teljes tartalmának törlése. Format* Lemez formázása és visszaállítása eredeti (vásárláskori) állapotába (csak Hi-MD üzemmódban). 58. oldal Display Lap Time 1 Remain Különféle információk, például a felvevőkészülék állapotának megjelenítése a kijelzőn. Tr Property REC Remain All Remain Play Mode MainPlayMode Műsorszám kiválasztása kategória szerint (például a csoport vagy az előadó neve szerint). Sub PlayMode Repeat Lejátszási mód (például egyetlen műsorszám lejátszása vagy kevert sorrendű lejátszás) kiválasztása. Lejátszás ismétlése. 31. oldal, 39. oldal 40. oldal

29 Menu 1 Menu 2 Funkció Oldalszám Sound Normal Lejátszás normál hangminőséggel. 45. oldal Sound EQ A hangminőség testre szabása. REC Settings REC Mode A felvételi üzemmód (PCM, Hi-SP 34. oldal vagy Hi-LP) kiválasztása. REC Level* Felvételi szint kézi beállítása. 35. oldal MIC AGC* Felvételszint-beállításra állítja 33. oldal a mikrofont. MIC Sens* A mikrofon érzékenységének beállítása a hangforrásnak megfelelően. 32. oldal Time Mark* Group REC* Műsorszámjelek automatikus hozzáadása meghatározott időközönként. Az egyes felvételeknél új csoport létrehozásának kijelölése, vagy a kijelölés megszüntetése (Csoportfelvétel). 36. oldal 37. oldal SYNC REC* Műveletek egyszerűsítése digitális 38. oldal felvételeknél (szinkronfelvétel). File List Megjeleníti egy lemez Hi-MD módban 67. oldal tárolt nem zenei anyagának listáját. Option Menu Mode A megjelenített menüpontok 59. oldal megváltoztatása. AVLS* Maximális hangerő határértékének 59. oldal beállítása a hallás védelme érdekében. Beep* Sípoló hangjelzésjelzés be- és 59. oldal kikapcsolása. EL Light A kijelzőablak be- és kikapcsolása. 60. oldal Disc Memory* A felvevőkészülék beállításainak 61. oldal eltárolása (lemezmemória). Quick Mode* Beállításával a felvevőkészülék 62. oldal gyorsan indul lejátszáskor. Disc Mode MD vagy Hi-MD üzemmód kiválasztása üres lemez behelyezésekor. 62. oldal Jog Dial* Irányváltás a kijelzőn a léptetőtárcsa 63. oldal elforgatásakor. Language A kijelző nyelvének kiválasztása. 63. oldal 29

30 Különböző felvételi üzemmódok 30 Felvétel előtt Tudnivalók az üzemmódról A felvevőkészülék a következő két üzemmódban működik: Hi-MD üzemmód és MD üzemmód. A készülék automatikusan felismeri az üzemmódot a lemezek behelyezésekor. A lemez behelyezése után ellenőrizze a felvevőkészülék kijelzőjén, milyen üzemmódban van a készülék. Ezzel a felvevőkészülékkel csak Hi-MD üzemmódban készíthet felvételeket. MD üzemmódban nem lehet felvételt készíteni. Ha MD üzemmódban kíván felvételt készíteni, például, hogy lehetővé tegye a lemez lejátszását egyéb, a Hi-MD rendszert nem támogató készülékeken is, csatlakoztassa a számítógépet és használja a mellékelt szoftvert az MD üzemmódban történő felvételhez (lásd a A program használata c. részt). Hi-MD felirat jelenik meg Hi-MD üzemmódban, MD felirat pedig MD üzemmódban. A különböző lemezállapotokhoz tartozó üzemmódokról lásd: Erősítse meg az üzemmódot. (22. oldal). A menü üzemmódjának kiválasztása Ha a Simple menümódot választja, nem minden menüpont jelenik meg. Ha a készülék kezelése közben nem talál bizonyos menüpontokat, ellenőrizze, hogy a menü üzemmód Advanced állapotban van-e. A menü üzemmódjának beállításával kapcsolatos részleteket lásd A menüpontok megjelenítésének megváltoztatása (menü üzemmód) (59. oldal). Megjegyzés Amikor 1 GB-os Hi-MD lemezre készít felvételt, csatlakoztassa a hálózati adaptert a felvevőkészülékhez (a töltöttségi szint jelzése: ), töltse fel teljesen az akkumulátort, vagy használjon új alkáli szárazelemet (a töltöttségi szint jelzése: ). Amikor 1 GB Hi-MD lemezre próbál felvételt készíteni, előfordulhat, hogy a NOT ENOUGH POWER TO REC felirat jelenik meg, és felvételkészítésre még akkor sincs mód, ha a töltöttségi szint elegendő tartalék tápellátást mutat a készülék állása vagy működése során. Ennek oka az a mechanizmus, amely letiltja a felvételi műveleteket, ha a felvevőkészülék a fennmaradó akkumulátorteljesítményt kevésnek tartja az 1 GB-os Hi-MD lemez magas teljesítményfelvétele miatt. Felvétel készítése előtt bizonyosodjon meg arról, hogy az USB-kábelt kihúzta a készülékből. Nincs felvétel, ha az USB-kábel a készülékhez csatlakozik. Ha a felvételt a x kijelzés megjelenése előtt indítja el, az anyag első néhány másodperce lemarad a felvételről. Ellenőrizze, hogy a x kijelzés a felvétel indítása előtt megjelenik-e a kijelzőn. Ne mozgassa és ne ütögesse a felvevőkészüléket, illetve ne szüntesse meg a tápellátást felvételkészítés közben, vagy amíg a kijelzőn a DATA SAVE vagy a SYSTEM FILE WRITING felirat látható. Ellenkező esetben megtörténhet, hogy az addig felvett adatokat a lemez nem rögzíti, vagy a lemezen található adatok sérülnek.

31 Információk megtekintése A hátralévő időt, a műsorszám számát stb. felvétel közben és leállított állapotban is ellenőrizheti. MENU Léptetőtárcsa 1 Lépjen be a menübe, és válassza a Display pontot. 2 A léptetőtárcsa elforgatásával válassza ki a kívánt elemet, majd a bevitelhez nyomja meg a tárcsát. Fordulatonként a menütételek az alábbiak szerint változnak: A felvevő leállított állapotában: Lap Time t 1 Remain t Tr Property t REC Remain t All Remain Felvétel alatt: Lap Time A léptetőtárcsa megnyomásakor a kiválasztott információ megjelenik az A, B és a C helyeken. A felvevő leállított állapotában Lap Time A Műsorszám száma Csoportszám 1) B Eltelt idő C Műsorszám címe Előadó neve (Hi-MD)/ Csoport neve (MD) Album címe (Hi-MD)/ Lemez neve (MD) 1 Remain A Műsorszám száma Csoportszám 1) B A műsorszámban az aktuális pozíció után hátralévő idő C Műsorszám címe Előadó neve (Hi-MD)/ Csoport neve (MD) Album címe (Hi-MD)/ Lemez neve (MD) Tr Property A Műsorszám száma Csoportszám 1) B Eltelt idő C Műsorszám címe Csoport neve CODEC információ (Hi-MD) 2) / Műsorszám lejátszási mód információ (MD) és a felvétel ideje és dátuma 3) REC Remain A Műsorszám száma Csoportszám 1) B Eltelt idő C Lemez neve Hátralévő felvételi idő és szabad tárhely (csak Hi-MD üzemmódban) folytatás 31

32 All Remain A Műsorszám száma Csoportszám 1) B Eltelt idő C Lemezcím 4) 1) Megjelenik, ha a lejátszási főüzemmód Group Play. 2) A VBR (változó átviteli sebesség) rendszert támogató MP3 műsorszám esetén előfordulhat, hogy az itt megjelenő adatátviteli sebesség nem egyezik a SonicStage szoftver által kijelzettel. 3) Időmegjelelöléssel ellátott műsorszámok esetén jelenik meg. 4) A megjelenített cím az érvényben lévő lejátszási főüzemmódtól függ. Felvétel alatt Lap Time A B C A lemezen az aktuális pozíció után hátralévő idő és az aktuális műsorszám után hátralévő műsorszámok száma Műsorszám száma Csoport száma 1) Eltelt idő Időjel kijelzése 2) Felvétel típusa és a felvételből hátralévő idő Felvételi szintjelző (L R) 1) Csak csoportfelvételnél jelenik meg. 2) Megjelenik, ha az Time Mark beállítása On. Megjegyzés Ha egy Hi-MD üzemmódban használt lemezt helyezett a felvevőkészülékbe, a szabad tárhely így jelenik meg: 2.0MB, miközben a felvételből hátralévő idő így: -00:00. Ez egy rendszerkorlát, a 2.0MB a tartalék domain kapacitása. A csoportbeállításoktól, üzemeltetési körülményektől és lemezbeállításoktól függően bizonyos szimbólumok nem választhatók ki, vagy a szimbólumok különbözőképpen jelenhetnek meg. z Ha lejátszás során ellenőrizni kívánja a lejátszási pozíciót vagy a műsorszám nevét, lásd Információk megtekintése (39. oldal). Felvétel mikrofonról A MIC (PLUG IN POWER) aljzathoz Sztereó mikrofon* REC(+N)/ T MARK MENU Lásd: Külön beszerezhető tartozékok (72. oldal). Léptetőtárcsa (N/ENT) 1 Csatlakoztassa a sztereó mikrofont a MIC (PLUG IN POWER) aljzathoz. 2 Nyomja meg a léptetőtárcsát (N/ ENT), miközben a felvételt indítja a REC(+N)/T MARK gombbal. A mikrofon érzékenységének kiválasztása A mikrofon érzékenységét a hangforrás hangerejének megfelelően választhatja ki. 1 Felvétel közben vagy álláskor lépjen be a menübe, és válassza a következőket: REC Settings MIC Sens. 32

33 2 A léptetőtárcsa elforgatásával válassza a Sens High vagy Sens Low elemet, majd a kiválasztás beviteléhez nyomja meg a tárcsát. Sens High: Halk vagy normál erősségű hang felvétele. Sens Low: Erős vagy közeli hangok, például interjú vagy koncert felvételekor. A mikrofon felvételiszintszabályozási üzemmódjának kiválasztása Mikrofonos felvétel esetén választhatja az automatikus felvételiszintszabályozási üzemmódot, amely a hangforrás jellegének megfelelően állítja be a mikrofon felvételi szintjét. 1 Felvétel közben vagy álláskor lépjen be a menübe, és válassza a következőket: REC Settings MIC AGC. 2 A léptetőtárcsa elforgatásával válassza a Standard vagy ForLoudMusic elemet, majd a kiválasztás beviteléhez nyomja meg a tárcsát. Standard: Normál hangerejű hangforrás, például beszélgetés vagy halk zene felvételekor. ForLoudMusic: Viszonylag nagy hangerejű hangforrás, például koncert vagy hangszeren történő gyakorlás felvételekor. Megjegyzés A felvevőkészülék a bemenetet önműködően a következő sorrendben kapcsolja át: optikai bemenet, mikrofonbemenet és analóg bemenet. Nem tud mikrofonról felvételt készíteni, ha a LINE IN (OPT) aljzathoz optikai kábel van csatlakoztatva. Nem választhatja a MIC AGC beállítást, ha a felvétel a felvételi szint kézzel történő (35. oldal) beállítása mellett folyik. Előfordulhat, hogy a mikrofon a felvevőkészülék működésének hangját is felveszi. Ilyen esetekben használja a mikrofont a felvevőkészüléktől kellő távolságra. Vegye figyelembe, hogy a mikrofon a felvevőkészülék zaját is felveheti, ha a mikrofonkábel rövid. Ha monó mikrofont használ, csak a bal csatornára készül felvétel. Ne érintse meg a mikrofon kábelét vagy annak csatlakozóját, ha a készüléket hálózati adapterről üzemelteti, mert a felvételben zaj keletkezhet. Normál hangerejű hangforrás (pl. halk zene) felvételekor, állítsa a MIC AGC beállítást Standard állásba. Ha váratlanul erős hang hallható, amikor a MIC AGC kapcsoló ForLoudMusic állásban van, az utána felvett hangok hangereje nagyon lecsökkenhet, a hangforrás hangerejétől függően. z Ha a MIC AGC ForLoudMusic állásban van, nagy hangerejű műsorforrások hangjáról torzítatlanabb felvételt készíthet, és a hangerőátmenetek is természetesebbek lesznek. A külső tápegységet igénylő mikrofon a tápkapcsolója kikapcsolása esetén is használható, mivel a szükséges tápfeszültséget a felvevőkészülék is képes szolgáltatni. 33

34 Felvétel készítése TV-ről vagy rádióról (analóg felvétel) Ez a fejezet azt írja le, hogyan készíthető felvétel analóg kimenetű készülékekről, így TV-ről, rádióról vagy kazettás magnóról. L (fehér) LINE IN (OPT) TV, kazettás magnó stb. A LINE OUT csatlakozókhoz stb. R (piros) Vonalszintű csatlakozókábel RK-G129, RK-G136, stb. REC(+N)/ T MARK Léptetőtárcsa (N/ENT) 1 Csatlakoztassa a kábeleket. Használjon a műsorforrásnak megfelelő csatlakozókábelt. A részleteket lásd: Külön beszerezhető tartozékok (72. oldal). 2 Nyomja meg a léptetőtárcsát (N/ ENT), miközben a felvételt indítja a REC(+N)/T MARK gombbal. 3 Játssza le a felvenni kívánt forrást. Felvételi mód kiválasztása Mindig a kívánt felvételi időnek megfelelően válassza ki a felvételi üzemmódot. Ezzel a felvevőkészülékkel csak Hi-MD módban készíthet felvételeket. Ha MD üzemmódban szeretne felvételt készíteni, csatlakoztassa a felvevőkészüléket a számítógéphez, és rögzítse vagy játssza át a hanganyagot a mellékelt szoftver segítségével (lásd A program használata c. részt). MENU 1 A leállított készüléken lépjen be a menübe, és válassza a következőket: REC Settings REC Mode. 2 A léptetőtárcsa elforgatásával válassza ki a kívánt felvételi módot, majd a bevitelhez nyomja meg a tárcsát. A felvevőkészülék a következő módosításig fenntartja a felvétel üzemmódot. Felvételi üzemmód Lineáris PCM Kijelző PCM Léptetőtárcsa Felvételi idő Körülbelül 28 perc normál 80 perces lemezen Körülbelül 1 óra és 34 perc 1GB-os Hi-MD lemezen 34

35 Felvételi Kijelző Felvételi idő üzemmód Hi-SP Hi-SP Körülbelül 2 óra és 20 perc 80 perces, szabványos lemezen Körülbelül 7 óra és 55 perc 1 GB-os Hi-MD lemezen Hi-LP Hi-LP Körülbelül 10 óra és 10 perc 80 perces, szabványos lemezen Körülbelül 34 óra 1 GB-os Hi-MD lemezen z A lineáris PCM Hi-SP és a Hi-LP módot támogató audiokészülékeket vagy embléma jelzi. Megjegyzés Hosszú felvételeknél javasolt a váltakozó áramú hálózati adapter használata. A lineáris PCM módban felvett, hosszú számokat ajánlatos a felvevővel szerkeszteni (felosztani és egyesíteni). E számok átjátszása és szerkesztése a számítógépen rendkívül hosszú időt vehet igénybe. A felvételi szint kézi beállítása Felvétel közben a szintszabályozás automatikus. Szükség esetén mind analóg, mind digitális felvétel során manuálisan is beállíthatja a felvételi szintet. X Léptetőtárcsa REC(+N)/ T MARK MENU 1 Nyomja le egyszerre a REC(+N)/ T MARK és a X gombot. A készülék készen áll a felvételre. 2 Lépjen be a menübe, és válassza a következőt: REC Settings - REC Level - Manual. 3 Játssza le a forrást. 4 Miközben a szintjelzőt figyeli a kijelzőn, állítsa be a felvételi szintet a léptetőtárcsa forgatásával. A felvételi szintet úgy állítsa be, hogy a kijelzőn a -12 db körüli szegmensek világítsanak. Ha a magas hangbemenet hatására világítanak az OVER szegmensen túli szegmensek, csökkentse a felvételi szintet. folytatás 35

36 Minden szintjelző mutatja a következőket: Felső a bal csatorna bemeneti szintje Alsó a jobb csatorna bemeneti szintje A hangerő növelése (,) vagy csökkentése (<) Műsorszámjelek hozzáadása felvétel közben Felvétel közben műsorszámjeleket (műsorszám számokat) adhat meg, ezzel az anyagot részekre oszthatja, így egy adott műsorszámot később gyorsan és könnyen megtalálhat. REC(+N)/ T MARK Léptetőtárcsa MENU 36 12dB OVER 5 Nyomja meg ismét a X gombot a felvétel megkezdéséhez. Ha a műsorforrás kívülről csatlakoztatott készülék, álljon a hanganyagban a felvétel kívánt kezdetéhez, majd indítsa el a felvételt. Visszakapcsolás automatikus szintszabályozásra Válassza az Auto (AGC) pontot a 2. lépésben. Megjegyzés A bal és jobb csatorna szintje külön nem állítható. A felvétel leállítása után a felvevőkészülék automatikus felvételi szintbeállítási üzemmódra tér vissza a következő felvételhez. Szinkronfelvétel esetén a felvételi szint kézi beállításához hajtsa végre az ebben a fejezetben leírt eljárást az 1. lépéstől a 4. lépésig, és eközben a SYNC REC beállítása legyen Off. Ezután állítsa a SYNC REC beállítást On értékre, és indítsa el a felvételt (38. oldal). Műsorszámjelek kézi hozzáadása Miközben a készülék felvételt készít, nyomja meg a REC(+N)/T MARK gombot annál a pontnál, ahol műsorszámjelet szeretne elhelyezni. Műsorszámjelek automatikus hozzáadása Ezt a funkciót az analóg bemeneti csatlakozón vagy mikrofonon keresztüli felvétel közben a műsorszámjelölések adott időközönként történő automatikus hozzáadásához használhatja. Ez a funkció hosszú ideig tartó felvételek készítésekor (értekezletek, előadások stb.) használható kényelmesen. 1 Felvétel közben vagy a felvétel szüneteltetésekor lépjen be a menübe, és válassza a következőket: REC Settings - Time Mark - On. 2 A léptetőtárcsa elforgatásával válassza ki a kívánt időközt, majd a bevitelhez nyomja meg atárcsát. Egy elforgatás az időbeállítást (Time min) 1 perccel módosítja, 1 és 60 perc között.

37 Időjel törlése Válassza az Off pontot a 1. lépésben. Műsorszámjelölések hozzáadása felvétel közben időjel segítségével Amikor az eltelt felvételi idő meghaladja az időjelhez megadott intervallumot: A felvevő a beállítás pillanatában, majd ezt követően a beállított értéknek megfelelő szabályos időközönként helyez el műsorszámjeleket. Példa: Eltelt nyolc perc felvételi idő, amikor az Időjel időközét 5 percre állítja. A készülék (a felvétel kezdetétől számított) 8 perces pontnál, majd ezt követően 5 perces időközönként helyez el műsorszámjeleket. Amikor az időjelhez beállított időtartam hosszabb az eltelt felvételi időnél: A felvevőkészülék akkor helyezi el az első műsorszámjelet, amikor az időjel beállított időköze letelik. Példa: Eltelt három perc felvételi idő, amikor az Időjel időközét 5 percre állítja. A készülék (a felvétel kezdetétől számított) 8 perces pontnál, majd ezt követően 5 perces időközönként helyez el műsorszámjeleket. z A T MARK megjelenik az időkijelzőn az automatikusan hozzáadott műsorszámjelek esetén. Megjegyzés Ha a REC(+N)/T MARK vagy a X stb. gomb megnyomásával helyez el műsorszámjelet felvétel közben, a felvevőkészülék automatikusan megkezdi a műsorszámjelek hozzáadását, valahányszor a beállított időköz eltelik. A beállítást a készülék figyelmen kívül hagyja, ha digitális optikai kábelt használ a csatlakoztatáshoz. Felvétel készítése új csoport létrehozása nélkül A felvevő gyárilag úgy van beállítva, hogy felvételkor automatikusan új csoportot hozzon létre. Felvétel készítéséhez új csoport létrehozása nélkül az alábbiaknak megfelelően állítsa be a felvevőkészüléket. A leállított készüléken lépjen be a menübe, és válassza a következőket: REC Settings - Group REC - Off. Mi a csoport funkció? A csoport funkció segítségével több műsorszámot helyezhet egy egységbe. Például létrehozhat egy csoportot a kedvenc műsorszámainak, majd a csoportot kiválasztva lejátszhatja ezeket a műsorszámokat. Az alábbi ábrán látható a különbség a csoportokat tartalmazó és nem tartalmazó lemezek között. Csoportokat tartalmazó lemez Lemez MENU Léptetőtárcsa 1. csoport 2. csoport 3. csoport Azok a műsorszámok, amelyeket egyik csoporthoz sem rendeltek hozzá, a Group - - csoport részeként vannak kezelve. 37

38 Csoportokat nem tartalmazó lemez Lemez Egy lemezen maximum 255 csoport hozható létre. Ha csoport létrehozása nélkül rögzít egy műsorszámot, de később szeretne létrehozni egy csoportot az adott műsorszámhoz, tekintse át a következő részt: Műsorszámok vagy csoportok új csoportba való sorolása (csoportbeállítás) (50. oldal). A hangforrást lejátszó eszközzel összehangolt felvételindítás és -leállítás (szinkronfelvétel) Digitális felvétel készítése esetén (pl. CD-lemezről), ez a funkció automatikusan indítja, illetve leállítja a felvevőt a hangforrás állapotával összhangban. Ezáltal kiküszöbölhető a felvevőkészülék és a hangforrás külön működtetése. MENU Léptetőtárcsa A leállított készüléken lépjen be a menübe, és válassza a következőket: REC Settings - SYNC REC - On. z Ha a szinkronfelvétel során körülbelül 3 másodpercig nem érkezik hang a lejátszótól, a felvevőkészülék önműködően készenléti üzemmódba kapcsol. Amikor ismét hang érkezik a lejátszótól, a készülék folytatja a szinkronfelvételt. Ha a készülék 5 percnél hosszabb ideig készenléti üzemmódban marad, önműködően leáll. 38 Megjegyzés A szüneteltetési funkciót szinkronfelvétel közben nem lehet kézzel ki- vagy bekapcsolni. Felvétel közben ne változtassa meg a SYNC REC beállítást, mert előfordulhat, hogy a felvétel hibás lesz. Előfordulhat, hogy a hangforrásból jövő zajszint miatt a szinkronfelvétel során a készülék nem kapcsol automatikusan szünetre akkor sem, ha a hangforrásból nem érkezik hang. Ha a készülék nem CD-ről vagy MD-ről történő szinkronfelvétel során 2 másodperces szünetet talál, akkor önműködően új műsorszámot kezd ott, ahol a szünet véget ér.
