A rendszerek folyamatlogikai rendje

Átírás

1 A rendszerek folyamatlogikai rendje 6. A SZEMÉLYSZÁLLÍTÁSI FOLYAMAT IRÁNYÍTÁSA operatív irányítás 13. Mobil összetevők 1. SZEMÉLYSZÁLLÍ- TÁS TERVEZÉSE 11. Szállítási feladat 12. Immobil összetevők 15. Minőségtervezés 14. Közlekedési alapfolyamatt ervezése 16. Gazdasági tervezés (viteldíjrendszer ) 2. HELYVÁLTOZTATÁS, UTAZÁS ELŐKÉSZÍTÉS 21. Menetrendi, díjszabási és turista információszolgáltatás 22. Helyfoglalás 23. Számítógépes menetdíj beszedés Járműhöz vezetés HELYVÁLTOZTATÁS, UTAZÁS 32. Járműfedélzeti informatika 4. UTAZÁS UTÁNI INFOR- MÁLÓ- DÁS 41. Csomag visszakeresés 42. Utas visszakeresés 43. Észrevételek kezelése 33. Járműtől elvezetés 5. SZEMÉLY- SZÁLLÍTÁS SZÁMBA- VÉTELE 51. Teljesítmény elszámolás 52. Erőforrás ráfordítás elszámolás 53. Pénzügyi elszámolás 54. Statisztikai kiértékelés 55. Minőségellenőrzés -elemzés 56. Archiválás Indulási hely HELYVÁLTOZTATÁS FIZIKAI FOLYAMATA Rendeltetési hely

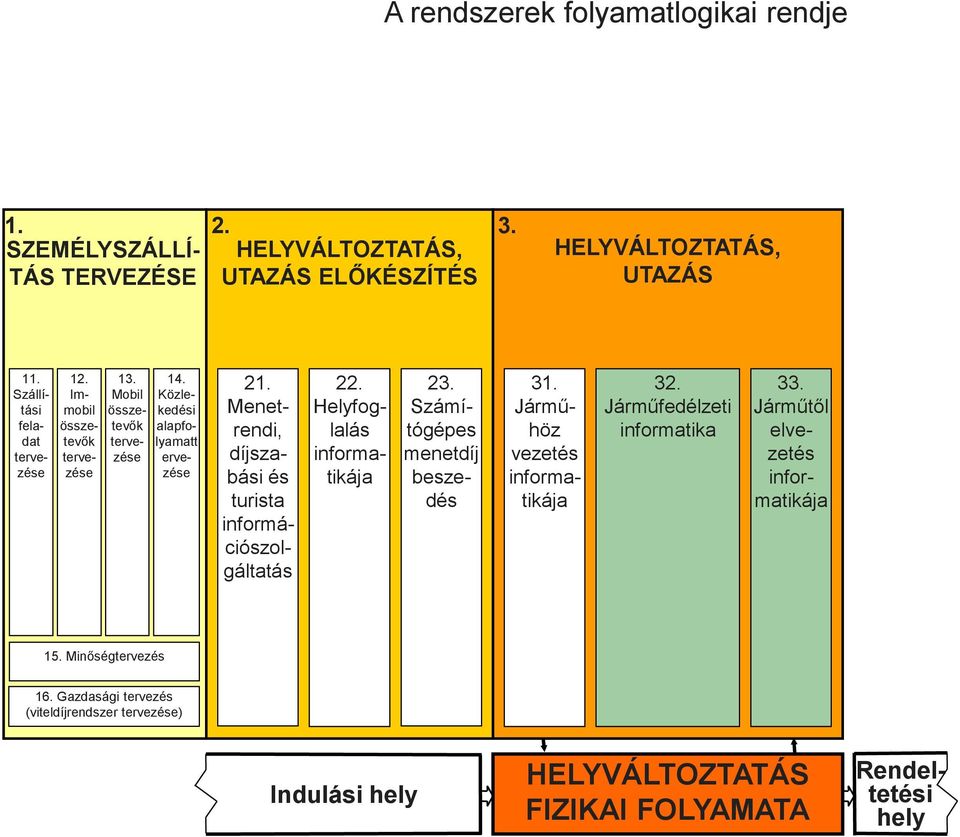

2 A rendszerek folyamatlogikai rendje 1. SZEMÉLYSZÁLLÍ- TÁS TERVEZÉSE 2. HELYVÁLTOZTATÁS, UTAZÁS ELŐKÉSZÍTÉS 3. HELYVÁLTOZTATÁS, UTAZÁS 11. Szállítási feladat 12. Immobil összetevők 13. Mobil összetevők 14. Közlekedési alapfolyamatt ervezése 21. Menetrendi, díjszabási és turista információszolgáltatás 22. Helyfoglalás 23. Számítógépes menetdíj beszedés 31. Járműhöz vezetés 32. Járműfedélzeti informatika 33. Járműtől elvezetés 15. Minőségtervezés 16. Gazdasági tervezés (viteldíjrendszer ) Indulási hely HELYVÁLTOZTATÁS FIZIKAI FOLYAMATA Rendeltetési hely

3 3. A helyváltoztatás, utazás közbeni utasinformatikai rendszerek 32. Járműfedélzeti informatika Fedélzeti jegyeladás A fedélzeti jegykiadó gép és az elektronikus kártyát kezelő eszköz (forrás: Pannon Volán Zrt.)

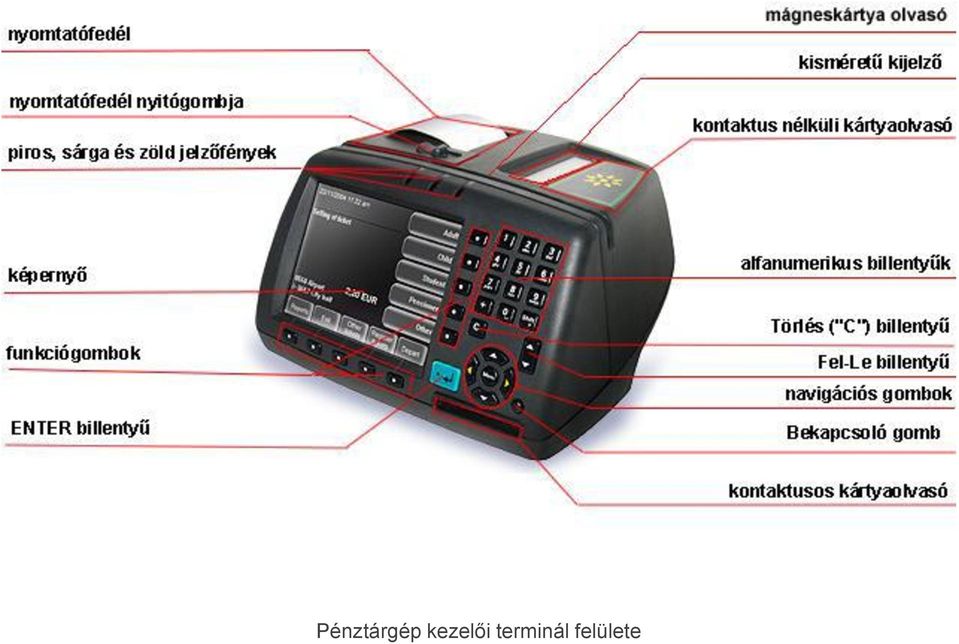

4 Pénztárgép kezelői terminál felülete

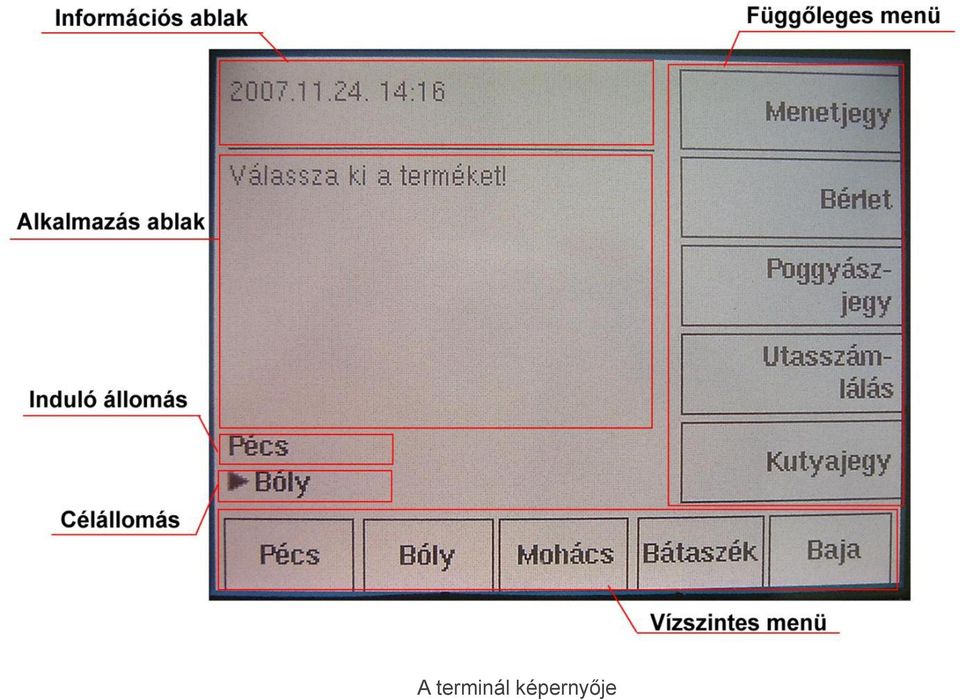

5 A terminál képernyője

6 A belső térre, helyekre vonatkozó információk közlése Helyváltoztatással (utazással) kapcsolatos információellátás a következő utasforgalmi létesítmény(ek)re vonatkozó információk (menetrendszerűségre vonatkozó információkkal - a tervezett és tényleges érkezési és indulási időadatokkal együtt) a következő utasforgalmi létesítmény(ek)nél csatlakozó járatok információi, az átszállási lehetőségek információival a járművel (pl. járműtípus információk, aktuális sebesség), járattal, útvonallal, időjárással kapcsolatos információk a nem tervezett eseményekkel (pl. baleset) kapcsolatos információk fedélzeti elektromos, elektronikus táblák, monitorok, hangszórók, mobil, személyi telematikai készülékek, beépített számítógépek vagy menetrendi szórólapok elektronikus hálózati térkép, kombinált kijelző

7 Statikus információs táblák több szolgáltató (alágazat) jelölésével Elektronikus kijelzők viszonylat jelzése célállomás megnevezése átszállási lehetőségek M2 Déli pályaudvar következő állomás megnevezése Astoria>> 7, 7A, 9, 78 47, 49 M5 autóbusz villamos metró rákövetkező állomások megnevezése >> Deák Ferenc tér >> Kossuth Lajos tér >> Következő állomás Astoria Átszállási lehetőségek 7, 7A, 9, 78, V47, V49, M5 Célállomás Déli pályaudvar Rákövetkező állomások Deák Ferenc tér Kossuth Lajos tér Batthyány tér

8 Elektronikus kijelzők Fedélzeti információs rendszer utastéri LCD kijelzővel, Münchenben Valós idejű utastéri információs kijelző a DB szerelvényén

9 Vasúti fedélzeti tájékoztatás a FLIRT motorvonatokon VULTRON, míg a DESIRO és TALENT motorvonatokon a GSP cég által gyártott utastájékoztató üzemel GPS léptetéssel működő gépi hangos utastájékoztatás 300 db kézibeszélő 3. generációs IC kocsik papíralapú iránytáblázás Forrás: Szórád Róbert : A vasúti személyszállítási technológia fejlődése, Közlekedéstudományi Konferencia Győr 2012

10 Belső berendezések kezelésére, csatlakozó pontokra vonatkozó információellátás Utaskényelmi információellátás az elérhető audio (rádióadók, hanghordozók, digitális hang file-ok,...) és vizuális szórakozási lehetőségek (tv-adók, videokazetták, digitális video file-ok,...) dinamikus információi - elektronikus táblák, monitorok, a fej- és fülhallgatók, beépített számítógépek Egyéb telematikai (multimédiás) szolgáltatás beépített számítógép multimédiás műsorközlés (ezek finanszírozása): - jármű autonóm megoldások - időszakos - rádiós adatátvitelen keresztüli; vezeték nélküli LAN technológia - folyamatos - rádiós adatátvitelen keresztüli; DAB és a teljesítő képesebb DMB technológia Marketing információellátás - díjszabási, kedvezményekre vonatkozó, az általános szolgáltatási feltételekre vonatkozó, a külön járatokra vonatkozó, a közlekedési vállalat hirdetményeihez kapcsolódó információknak, stb. a közlése - hangszórók, nyomtatott menetrendi füzetek, szórólapok, térképek stb. Turistainformáció szolgáltatás Tájékoztatás leszálláskor Hazai példák, Közlekedési Szövetségek szerepe

11 3. A helyváltoztatás, utazás közbeni utasinformatikai rendszerek 33. Járműtől elvezetés Érkező járatokkal kapcsolatos utazási információk közlése - táblák, monitorok, hangszórók Az utasforgalmi létesítményen belüli (a járműtől a kijárathoz) vezetés Az induló járatokkal kapcsolatos utazási információk közlése a továbbutazáshoz Utaskényelmi információellátás a helyváltoztatáshoz közvetlenül, és a helyváltoztatáshoz közvetve kapcsolódó szolgáltatások. Az utasforgalmi létesítmény kijáratától a rendeltetési ponthoz vezetés Személyi navigálás

12 A rendszerek folyamatlogikai rendje 13. Mobil összetevők 1. SZEMÉLYSZÁLLÍ- TÁS TERVEZÉSE 11. Szállítási feladat 12. Immobil összetevők 14. Közlekedési alapfolyamatt ervezése 2. HELYVÁLTOZTATÁS, UTAZÁS ELŐKÉSZÍTÉS 21. Menetrendi, díjszabási és turista információszolgáltatás 22. Helyfoglalás 23. Számítógépes menetdíj beszedés Járműhöz vezetés HELYVÁLTOZTATÁS, UTAZÁS 32. Járműfedélzeti informatika 33. Járműtől elvezetés 4. UTAZÁS UTÁNI INFOR- MÁLÓ- DÁS 41. Csomag visszakeresés 42. Utas visszakeresés 15. Minőségtervezés 16. Gazdasági tervezés (viteldíjrendszer ) 43. Észrevételek kezelése Indulási hely HELYVÁLTOZTATÁS FIZIKAI FOLYAMATA Rendeltetési hely

13 4. Az utazás utáni utasinformatikai rendszerek a szállított személyek tulajdonát képező tárgyakkal kapcsolatos és a szállított személyekkel kapcsolatos rendszerek 41. Csomagvisszakeresés - elkülönített szállításnál - elveszett csomagoknál 1. csomag feladása - az utas és a csomag adatainak rögzítése, 2. a., csomag keresése (utas részéről) - az elveszett csomag adatainak bejelentése, a megtalált csomagok adatainak visszakeresése, b., a csomag megtalálása (az utasok vagy a személyzet részéről) - a megtalált csomag adatainak rögzítése, a bejelentett csomagok adatainak visszakeresése, 3. értesítés küldése a megtalált csomagról, 4. csomag átvétele - az utas és a csomag adatainak törlése (archiválása). - közvetlenül vagy közvetett módon az utasforgalmi létesítmények személyzetének segítségével a helyszínen vagy telefonon keresztül 42. Utas visszakeresés számítógép-hálózaton keresztüli helyfoglaláshoz kapcsolódóan 43. Észrevételek kezelése

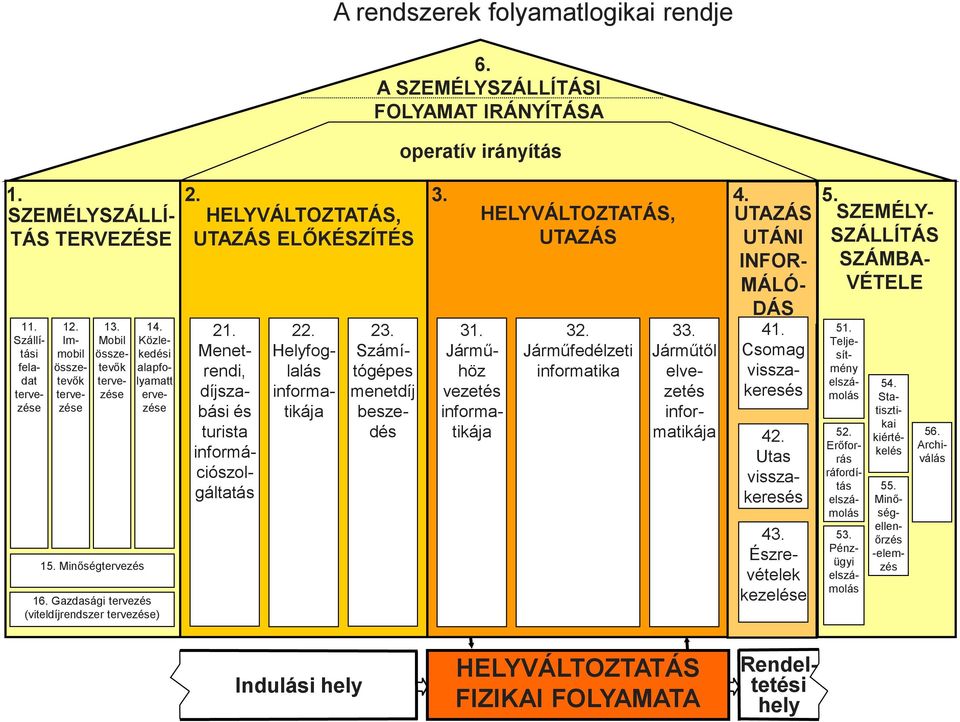

14 A rendszerek folyamatlogikai rendje 6. A SZEMÉLYSZÁLLÍTÁSI FOLYAMAT IRÁNYÍTÁSA operatív irányítás 13. Mobil összetevők 1. SZEMÉLYSZÁLLÍ- TÁS TERVEZÉSE 11. Szállítási feladat 12. Immobil összetevők 15. Minőségtervezés 14. Közlekedési alapfolyamatt ervezése 16. Gazdasági tervezés (viteldíjrendszer ) 2. HELYVÁLTOZTATÁS, UTAZÁS ELŐKÉSZÍTÉS 21. Menetrendi, díjszabási és turista információszolgáltatás 22. Helyfoglalás 23. Számítógépes menetdíj beszedés Járműhöz vezetés HELYVÁLTOZTATÁS, UTAZÁS 32. Járműfedélzeti informatika 4. UTAZÁS UTÁNI INFOR- MÁLÓ- DÁS 41. Csomag visszakeresés 42. Utas visszakeresés 43. Észrevételek kezelése 33. Járműtől elvezetés 5. SZEMÉLY- SZÁLLÍTÁS SZÁMBA- VÉTELE 51. Teljesítmény elszámolás 52. Erőforrás ráfordítás elszámolás 53. Pénzügyi elszámolás 54. Statisztikai kiértékelés 55. Minőségellenőrzés -elemzés 56. Archiválás Indulási hely HELYVÁLTOZTATÁS FIZIKAI FOLYAMATA Rendeltetési hely

15 6. A személyszállítási folyamat irányításának 61. Információgyűjtés a közlekedést befolyásoló külső tényezőkről természeti környezet információi (pl. időjárási információk) társadalmi környezet információi (pl. rendezvények információi) 62. A kapacitáskihasználás operatív 63. A közforgalmú közlekedés operatív ellenőrzése, irányítása a közlekedést befolyásoló belső tényezőkre vonatkozó információk forgalmi információk

16 A személyszállítási informatika hardver megoldásai integráció lépései egyes alágazatok adatátviteli rendszerei 1. Immobil (telepített) számítógépek és perifériák 11. A területi utasinformatikai központok hardver elemei

17 A területi utasinformatikai központok hardver elemei és kapcsolataik Adatátviteli csatlakozás Adatátvitelt vezérlő számítógépek [4] Számítógép központ Területi integrált adatbázis [2] Diszpécserek R T F Illesztő egységek [3] Adatbázist kezelő számítógépek [1] Diszpécserek termináljai [5] Alaprendszeri komponensek jellemzőit mérő berendezések [7] Növelt értékű információkat előállító számítógépek [6] Útvonalak ellenállásait képző számítógépek (I) Forgalmi előrejelzést végző számítógépek (III) Forgalmi körzetek közötti ellenállást képző sz.gépek(ii) Növelt értékű információt előállító számítógépek (n n ) Jelmagyarázat: n n - növelt értékű információt előállító számítógép-csoportok száma R - rádió T - telefon F - fax

18 1. Immobil (telepített) számítógépek és perifériák 11. A területi utasinformatikai központok hardver elemei 12. A vállalati operatív irányításban, a közép- és felsővezetésnél alkalmazott hardver elemek 13. Az utasforgalmi létesítmények hardver elemei

19 Az utasforgalmi létesítmények hardver elemei és kapcsolataik Adatátviteli csatlakozás Adatátvitelt vezérlő sz.gépek[4] Illesztő egységek [3] Számítógép központ Utasforgalmi létesítmény adatbázisa[2] Adatbázist kezelő számítógépek [1] Diszpécserek Diszpécserek termináljai [5] R T F Alaprendszeri komponensek jellemzőit mérő berendezések [6] Elektronikus táblák [12] Utasinf.-i terminálok adatátviteli csatlakozással[9] R T Személyzet Monitorok [13] Utasinf.-i berendezések átviteli csatlakozás nélkül [10] Személyzet R T Jelmagyarázat: R - rádió T - telefon F - fax F Kiszolgáló személyzet berendezései átviteli csatl. nélkül [8] Hangszórók [14] Utasok Menetdíjbeszedés berendezései (önkiszolgálásnál) [11] Kiszolgáló személyzet termináljai adatátviteli csatlakozással [7] F Kamerák [16] Vészhelyzetet bejelentő végberendezések [15] rendszám felismerő rendszer

20 1. Immobil (telepített) számítógépek és perifériák 11. A területi utasinformatikai központok hardver elemei 12. A vállalati operatív irányításban, a közép- és felsővezetésnél alkalmazott hardver elemek 13. Az utasforgalmi létesítmények hardver elemei 14. Egyéb helyeken elhelyezett immobil (telepített) utasinformatikai berendezések 2. Mobil számítógépek és perifériák 21. Járműhöz rendelt hardver elemek

21 A járművek hardver elemei és kapcsolataik Földbázisú helymeghatározás antennája Műholdbázisú helymeghatározás antennája Adatátviteli antenna Földbázisú helymeghatározó berendezés Kerékfordulatmérő eszköz Ajtónyitás-érzékelő eszköz Műholdbázisú helymeghatározó berendezés Jármű adatbázisa Járművezető Utasszámláló berendezés Járműállapot paramétereket mérő eszközök Elektronikus kijelzők (utastérben és külső oldalon) Fedélzeti számítógép Díjbeszedés végberendezései (önkiszolgálásnál) Illesztő egység Beépített számítógépek adatátviteli csatlakozással Járművezető terminálja, hangszóró, mikrofon Személyzet Személyzeti terminálok Utasok Hangszórók Adatátviteli csatlakozások Kamerák Vészhelyzetet bejelentő végberendezések
