Kompakt üzemeltetési utasítás MOVITRAC B

Átírás

1 Hajtástechnika \ Hajtásautomatizálás \ Rendszerintegráció \ Szolgáltatások Kompakt üzemeltetési utasítás MOVITRAC B Kiadás: / HU

2 SEW-EURODRIVE Driving the world

3 Tartalomjegyzék 1 Általános tudnivalók A jelen dokumentáció terjedelme A biztonsági utasítások felépítése Biztonsági tudnivalók Előzetes megjegyzések Általános tudnivalók Célcsoport Rendeltetésszerű használat További vonatkozó dokumentáció Szállítás Tartós tárolás Felszerelés és telepítés Elektromos csatlakoztatás Biztonságos leválasztás Üzembe helyezés, üzemeltetés Típusjel és típustábla Telepítés Bekötési rajz Üzembe helyezés A gyári beállításokkal történő üzembe helyezés rövid leírása Kézi üzemmód FBG11B alapjel-állítóval Üzembe helyezés az FBG11B kezelőkészülékkel Paraméterlista Üzemelés Visszatérési kódok (r-19 r-38) Állapotkijelzések Készülék-állapotkódok Szerviz és hibalista Hibalista (F- F-113) SEW elektronikai szerviz Megfelelőségi nyilatkozat MOVITRAC Szószedet Kompakt üzemeltetési utasítás MOVITRAC B 3

4 1 Általános tudnivalók A jelen dokumentáció terjedelme 1 Általános tudnivalók 1.1 A jelen dokumentáció terjedelme Ez a dokumentáció általános biztonsági tudnivalókat tartalmaz, valamint válogatott információkat a készülékről. Vegye figyelembe, hogy ez a dokumentáció nem helyettesíti a részletes üzemeltetési utasítást. A készülék használatának megkezdése előtt olvassa el a részletes üzemeltetési utasítást. Vegye figyelembe és kövesse a részletes üzemeltetési utasításban szereplő információkat, utasításokat és tudnivalókat. Ez a készülék zavarmentes üzemeltetésének és az esetleges garanciaigények érvényesítésének feltétele. A készülék részletes üzemeltetési utasítása, valamint a rá vonatkozó további dokumentáció megtalálható PDF formátumban a hozzá mellékelt CD-n vagy DVD-n. Az SEW-EURODRIVE összes műszaki dokumentációja letölthető PDF formátumban az SEW-EURODRIVE honlapjáról: A biztonsági utasítások felépítése Ezen üzemeltetési utasítás biztonsági utasításai a következőképpen épülnek fel: Piktogram JELZŐSZÓ! A veszély jellege és forrása. Lehetséges következmény(ek) figyelmen kívül hagyása esetén. Intézkedés(ek) a veszély elhárítására. Piktogram Jelzőszó Jelentés Következmények a figyelmen kívül hagyása esetén Példa: VESZÉLY! Közvetlenül fenyegető veszély Halál vagy súlyos testi sérülések VIGYÁZAT! Lehetséges veszélyhelyzet Halál vagy súlyos testi sérülések Általános veszély FIGYELEM! Lehetséges veszélyhelyzet Könnyebb testi sérülések FIGYELEM! Lehetséges anyagi károk A hajtásrendszer vagy környezetének károsodása Meghatározott veszély, pl. áramütés MEGJEGYZÉS Hasznos tudnivaló vagy tanács. Megkönnyíti a hajtásrendszer kezelését. 4 Kompakt üzemeltetési utasítás MOVITRAC B

5 Biztonsági tudnivalók Előzetes megjegyzések 2 2 Biztonsági tudnivalók Az alábbi alapvető biztonsági utasítások a személyi sérülések és az anyagi károk elkerülését célozzák. Az üzemeltetőnek gondoskodnia kell arról, hogy az alapvető biztonsági utasításokat figyelembe vegyék és betartsák. Győződjön meg arról, hogy az üzemeltetési utasítást a berendezés és az üzem felelősei, valamint a készüléken saját felelősségükre munkát végző személyek elolvasták és megértették. Ha valamiben bizonytalan vagy további információra van szüksége, kérjük, forduljon az SEW-EURODRIVE céghez. 2.1 Előzetes megjegyzések A következő biztonsági tudnivalók elsősorban a frekvenciaváltók alkalmazására vonatkoznak. Motorral vagy hajtóműves motorral rendelkező hajtások alkalmazásakor tartsa be a hajtóműre és a motorra vonatkozó üzemeltetési utasításában megadott biztonsági utasításokat is. Tartsa be az ezen üzemeltetési utasítás egyes fejezeteiben található kiegészítő biztonsági tudnivalókat is. 2.2 Általános tudnivalók VESZÉLY! Üzem közben a frekvenciaváltók a védettségi fokozatuknak megfelelően feszültség alatt álló, fedetlen alkatrészekkel rendelkezhetnek. Halál vagy súlyos testi sérülések. Bármilyen szállítási, raktározási, telepítési/szerelési, bekötési, üzembe helyezési, karbantartási és fenntartási munkát csak képzett szakember végezhet, amelynek során feltétlenül figyelembe kell venni az alábbiakat: a vonatkozó részletes üzemeltetési utasítás(ok) a motoron, a hajtóműves motoron elhelyezett figyelmeztető és biztonsági táblák feliratai a hajtáshoz tartozó minden más tervezési dokumentáció, üzembe helyezési útmutató és kapcsolási rajz a berendezésre vonatkozó rendelkezések és követelmények az országos és a helyi biztonsági és balesetvédelmi előírások. Sérült terméket soha ne telepítsen. Haladéktalanul jelezze a sérüléseket a szállítmányozó vállalatnak. A szükséges burkolatok meg nem engedett eltávolítása, szakszerűtlen alkalmazás, helytelen telepítés vagy kezelés esetén súlyos személyi sérülések és anyagi károk veszélye áll fenn. További információ a dokumentációban található. Kompakt üzemeltetési utasítás MOVITRAC B 5

6 2 Biztonsági tudnivalók Célcsoport 2.3 Célcsoport Bármely mechanikus munkát kizárólag képzett szakember végezhet el. Ennek az üzemeltetési utasításnak értelmében szakember az a személy, aki ismeri a termék felépítését, mechanikai szerelését, hibaelhárítását és karbantartását, valamint rendelkezik az alábbi képzettséggel: mechanikai területen szerzett képzettség (például gépész, műszerész vagy mechatronikai szakember) letett záróvizsgával. ezen üzemeltetési utasítás ismerete. Bármely elektrotechnikai munkát kizárólag képzett villamossági szakember végezhet el. Ennek az üzemeltetési utasításnak értelmében villamossági szakember az a személy, aki ismeri a termék elektromos szerelését, üzembe helyezését, hibaelhárítását és karbantartását, valamint rendelkezik az alábbi képzettséggel: elektrotechnikai területen szerzett képzettség (például elektroműszerészként vagy mechatronikai szakemberként) letett záróvizsgával. ezen üzemeltetési utasítás ismerete. Az összes egyéb szállítási, raktározási, üzemeltetési és ártalmatlanítási területen végzett munkát kizárólag megfelelően betanított személyekkel szabad végeztetni. 2.4 Rendeltetésszerű használat A frekvenciaváltók olyan elemek, amelyek háromfázisú váltakozó áramú motorok vezérlésére szolgálnak, és rendeltetésszerűen elektromos berendezésekbe vagy gépekbe építhetők be. Ne csatlakoztasson kapacitív terhelést a frekvenciaváltókra! A kapacitív terheléssel történő üzemeltetés túlfeszültséget eredményez, és tönkreteheti a készüléket. Ha a frekvenciaváltókat az EU/EFTA térségben hozzák forgalomba, az alábbi szabványok érvényesek: Gépekbe történő beszerelés esetén a frekvenciaváltó üzembe helyezése (azaz a rendeltetésszerű üzem megkezdése) mindaddig tilos, amíg meg nem állapítják, hogy a gép megfelel a gépekről szóló 26/42/EK EK-irányelvnek. Az EN 624 szabványt is szem előtt kell tartani. Az üzembe helyezés (azaz a rendeltetésszerű üzemeltetés megkezdése) csak az elektromágneses összeférhetőségről szóló irányelv (24/18/EK) betartása esetén megengedett. A frekvenciaváltók eleget tesznek a kisfeszültségről szóló 26/95/EK irányelv előírásainak. Az EN / DIN VDE T15 sorozat és az EN / VDE 66, 5. rész és az EN 6146 / VDE 558 harmonizált szabványait alkalmaztuk a frekvenciaváltókra. Nézze meg és tartsa be műszaki adatokat, valamint a csatlakoztatási feltételekre vonatkozó specifikációkat, amelyek a típustáblán és az üzemeltetési utasításban találhatók Biztonsági funkciók Fölérendelt biztonsági rendszer nélkül az SEW-EURODRIVE frekvenciaváltóival tilos biztonsági funkciót megvalósítani. A gépek és az emberek védelmének biztosítására alkalmazzon fölérendelt biztonsági rendszereket. 6 Kompakt üzemeltetési utasítás MOVITRAC B

7 Biztonsági tudnivalók További vonatkozó dokumentáció További vonatkozó dokumentáció A "biztonságos leállás" funkció alkalmazása esetén a következő kiadványokat kell még figyelembe venni: MOVITRAC B / Biztonságos lekapcsolás Előírások MOVITRAC B / Biztonságos lekapcsolás Alkalmazások Ezek a dokumentációk rendelkezésre állnak ay SEW-EURODRIVE honlapján a "Dokumentációk \ Szoftver \ CAD" oldalon. 2.6 Szállítás A szállítmány megérkezése után azonnal ellenőrizze, hogy nem sérült-e meg szállítás közben. Ha igen, azonnal közölje azt a szállítmányozó vállalattal. Az üzembe helyezést szükség esetén fel kell függeszteni. Tartsa be a részletes üzemeltetési utasítás "Általános műszaki adatok" c. fejezetének megfelelő klimatikus feltételeket. 2.7 Tartós tárolás Vegye figyelembe be a részletes üzemeltetési utasítás "Tartós tárolás" c. fejezetében található útmutatásokat! 2.8 Felszerelés és telepítés A készülékek telepítését és hűtését a jelen üzemeltetési utasítás előírásainak megfelelően kell végezni. Óvja a frekvenciaváltókat a meg nem engedett igénybevételektől. A szállítás és mozgatás közben semelyik alkatrészt se deformálja, és/vagy ne változtassa meg a szigetelési távolságokat. Ne érintse meg az elektronikai alkatrészeket és az érintkezőket. A frekvenciaváltók elektrosztatikusan veszélyeztetett alkatrészeket tartalmaznak, amelyek könnyen tönkremehetnek szakszerűtlen kezelés esetén. Az elektromos elemeket tilos mechanikailag rongálni vagy tönkretenni. Ha a készüléket nem kifejezetten arra tervezték, akkor a következő alkalmazások tiltottak: a robbanásveszélyes helyen történő használat a káros olajoknak, savaknak, gázoknak, gőzöknek, pornak, sugárzásnak stb. kitett környezetben történő használat (a frekvenciaváltót csak az EN szerinti 3K3 osztályú klimatikus környezetben szabad üzemeltetni) a nem telepített kialakítás olyan környezetben, ahol az EN szabvány követelményeit meghaladó mechanikai rezgések és lökésszerű igénybevételek fordulnak elő. Kompakt üzemeltetési utasítás MOVITRAC B 7

8 2 Biztonsági tudnivalók Elektromos csatlakoztatás 2.9 Elektromos csatlakoztatás Feszültség alatt álló frekvenciaváltókon végzett munkáknál vegye figyelembe a vonatkozó nemzeti balesetvédelmi előírásokat (pl. Németországban a BGV A3-at). Telepítéskor vegye figyelembe a megengedett vezeték-keresztmetszeteket, biztosítékokat és védővezeték-csatlakoztatást. Az ezen túlmutató tudnivalókat ez a dokumentáció tartalmazza. Az elektromágneses összeférhetőségnek megfelelő telepítésről árnyékolás, földelés, a szűrők elhelyezése és a vezetékek fektetése stb. a jelen üzemeltetési utasításban található információ. Az elektromágneses összeférhetőségre vonatkozó törvények által megkövetelt határértékek betartása a gép vagy berendezés gyártójának felelőssége. Gondoskodjon a hatályos előírások (pl. EN 624 vagy EN ) szerinti óvintézkedésekről és a védőberendezésekről. Földelje a készüléket. 2.1 Biztonságos leválasztás A készülék eleget tesz az EN szabvány erősáramú és elektronikai csatlakozások biztonságos leválasztására vonatkozó összes követelményének. A biztonságos leválasztás biztosításához az összes csatlakoztatott áramkörnek szintén teljesítenie kell a biztonságos leválasztás követelményeit Üzembe helyezés, üzemeltetés Azokat a berendezéseket, amelyekbe a frekvenciaváltókat beépítik, adott esetben az érvényes biztonsági rendelkezéseknek, pl. a műszaki munkaeszközökről szóló törvénynek, a balesetvédelmi előírásoknak stb. megfelelő további ellenőrző és védőberendezésekkel kell felszerelni. Miután a frekvenciaváltót leválasztotta a tápfeszültségről, 1 percig nem szabad megérintenie a feszültség alatt álló alkatrészeket és az erősáramú csatlakozókat az esetleg feltöltött kondenzátorok miatt. Ezzel kapcsolatban vegye figyelembe a frekvenciaváltón lévő, megfelelő tájékoztató táblákat. Üzem közben minden burkolatot és készülékházat zárva kell tartani. Az üzemjelző LED és a többi kijelzőelem kialvása nem jelenti, hogy a készülék le van választva a hálózatról és feszültségmentes. A mechanikai akadályok vagy a készüléken belüli biztonsági funkciók a motor leállásához vezethetnek. A zavar okának elhárítása vagy a visszaállítás (reset) következtében a hajtás önműködően ismét elindulhat. Ha ez a hajtott gépnél biztonsági okokból nem megengedett, akkor a zavarelhárítás előtt a készüléket le kell választani a hálózatról. 8 Kompakt üzemeltetési utasítás MOVITRAC B

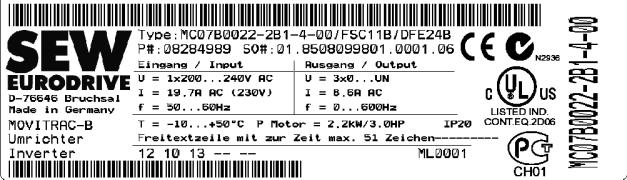

9 Típusjel és típustábla Üzembe helyezés, üzemeltetés 3 3 Típusjel és típustábla MC 7 B 22-2 B 1-4- /T Kivitel Kivitel Hajtásnegyedek Csatlakozás módja RF zavarszűrés Csatlakoztatási feszültség Ajánlott motorteljesítmény /T = technológiai készülék /L = lakk (részlegesen lakkozott nyomtatott áramkörök) /S = S-Bus cím 1 = standard S = biztonságos leállás 4 = 4 negyedes (fékszaggatóval) 3 = 3 fázisú / 1 = 1 fázisú = nincs zavarszűrés A = C2 zavarszűrési szint B = C1 zavarszűrési szint 2 = AC 2 24 V 5 = AC 38 5 V 22 = 2,2 kw B változat Típussorozat és generáció MOVITRAC típus Bemenet U Névleges hálózati feszültség I Névleges hálózati áram 1%-os üzemnél f Névleges hálózati frekvencia Kimenet U Kimeneti feszültség 1%-os üzemnél I Névleges kimeneti áram 1%-os üzemnél f Kimeneti frekvencia T Környezeti hőmérséklet P motor Ajánlott motorteljesítmény 1%-os üzemnél Az SEW-EURODRIVE-val folytatott kommunikációhoz szükséges készülékállapot az alsó vonalkód felett látható. A készülékállapot a készülék hardver- és szoftverhelyzetét dokumentálja. Kompakt üzemeltetési utasítás MOVITRAC B 9

10 4 Telepítés Bekötési rajz 4 Telepítés 4.1 Bekötési rajz 1 x AC 23 V / N / PE L1 N PE 3 x AC 4/5 V / PE 3 x AC 23 V / PE MOVITRAC B S1 S2 X44 ON ON OFF OFF PE [1] U Z +U Z 7 8 PE X4 FSC11B X45 X46 HL átkapcsolás áramjel feszültségjel* 1 V* 2 ma; 4 2 ma az analóg jelek referenciapotenciálja hibanyugtázás* jobbra/állj balra/állj* engedélyezés/leállás* n11/n21* n13 = n11 + n12 n12/n22* [2] TF/TH tápfeszültsége +24 V-os be-/kimenet (lekapcsolható a P88-cal) a bináris jelek referenciapotenciálja } REF1 24VIO V +1 V (4) 2 ma fölérendelt vezérlés bináris bemenet bináris kimenetek a bináris kimenetek referenciája X17 "Biztonságos leállás" 3 x 4 V: kw, standard 3 x 4 V: kw, MC7B..-S 3 x 23 V: kw, standard 3 x 23 V: kw, MC7B..-S X17: DGND VO24 SOV24 SVI PE [1] referenciapotenciál fék KI* üzemkész* referenciapotenciál reléérintkező / hiba* relé, záró relé, nyitó PE X2 X3 [1] "BW.. / BW..-T / BW..-P fékellenállás csatlakoztatása" c. fejezet "Fék-egyenirányító csatlakoztatása" c. rész M 3 fázisú * = gyári beállítás [1] Az 1-es, 2-es és 2S kiviteli méret esetében a hálózati csatlakozókapcsok és a motor [X1], [X2] csatlakozókapcsai mellett nincs PE csatlakozás. Ilyenkor az [X4] közbensőköri csatlakozó melletti PE kapcsot használja. [2] Az MC7B..-S készüléktípust mindig külső feszültséggel kell táplálni. Csak az 1 5-ös kiviteli méreteknél állrendelkezésre X4. A 3-as kiviteli mérettől további 2 PE kapocs áll rendelkezésre. 1 Kompakt üzemeltetési utasítás MOVITRAC B

11 Üzembe helyezés A gyári beállításokkal történő üzembe helyezés rövid leírása I 5 5 Üzembe helyezés 5.1 A gyári beállításokkal történő üzembe helyezés rövid leírása A MOVITRAC B frekvenciaváltó közvetlenül rácsatlakoztatható egy azonos teljesítményű motorra. Példa: Egy 1,5 kw teljesítményű motor közvetlenül csatlakoztatható egy MC7B15 készülékre Eljárás 1. Csatlakoztassa a motort a MOVITRAC B frekvenciaváltóra (X2 kapocs). 2. Opcionálisan csatlakoztathat fékellenállást (X2/X3 kapocs). 3. A vezérlésnek a következő jelkapcsokat kell megvezérelnie: Engedélyezés DIØ3 Választhatóan jobbra/állj DIØ1 vagy balra/állj DIØ2 Alapjel: analóg bemenet (X1) vagy / és DIØ4 = n11 = 15 1/min vagy / és DIØ5 = n12 = 75 1/min vagy / és DIØ4 + DIØ5 = n13 = 15 1/min Fékes motor esetén: DOØ2 = fékvezérlés a fék-egyenirányítón át 4. Opcionálisan csatlakoztathatja a következő jelkapcsokat: DIØØ = hibanyugtázás DOØ1 = /zavar (reléérintkező kivitelű) DOØ3 = üzemkész 5. Ellenőrizze, hogy a vezérlés a kívánt funkciókat hajtja-e végre. 6. Csatlakoztassa a frekvenciaváltót a hálózatra (X1) Tudnivalók A jelkapcsok funkciói és az alapjel-beállítások az FBG11B kezelőkészüléken vagy PCn át módosíthatók. PC csatlakoztatásához szükséges az FSC11B előlap-opció, valamint a következő interfész-átalakítók egyike: UWS21B / UWS11A / USB11A. Kompakt üzemeltetési utasítás MOVITRAC B 11

12 5 I Üzembe helyezés Kézi üzemmód FBG11B alapjel-állítóval 5.2 Kézi üzemmód FBG11B alapjel-állítóval FBG11B alapjel-állítás a kezelőkészüléken (helyi kézi üzem): villog a LED "FBG alapjel-állítás" esetén csak a következők hatásosak: P122 Direction of rotation FBG manual operation (FBG kézi üzemmód forgásiránya) RUN és STOP/RESET nyomógomb alapjel-beállító potenciométer Ha aktiválva van az FBG alapjel-állítás, akkor villog a szimbólum. A legkisebb fordulatszám a P31 Minimum speed (minimális fordulatszám) paraméterrel, a maximális fordulatszám az n max szimbólummal korlátozható. Hiba fellépése után a visszaállítás történhet a STOP/RESET gombbal, a kapcsokon át vagy az interfészen át. A visszaállítást követően ismét aktív a "kézi alapjel-állítás" üzemmód. A hajtás leállítva marad. A kijelzőn villogó Stop felirat jelzi, hogy a hajtást ismét engedélyezni kell a RUN gombbal. A P76 Locking RUN/STOP keys (RUN/STOP gombok reteszelése) paraméter a "kézi alapjel-állítás" üzemmódban hatástalan. Az FBG11B kezelőkészülék lehúzása leállítási reakciót vált ki. 12 Kompakt üzemeltetési utasítás MOVITRAC B

13 Üzembe helyezés Üzembe helyezés az FBG11B kezelőkészülékkel I Üzembe helyezés az FBG11B kezelőkészülékkel 2. szint 3. szint motorválasztás: SEW DT/DV motor 1. szint out Enter nem SEW motor SEW DRS motor out Enter SEW DRE motor üzemmódválasztás: U/f jelleggörbe U/f & DC fék out out Enter Enter VFC VFC & DC fék VFC & repülőrajt funkció VFC & emelőmű teljesítmény [kw] LE = kw x 1.33 out Enter motorfeszültség [V] out Enter motor névleges frekvenciája [Hz] out Enter motor névleges fordulatszáma [1/min] ( ) out out Enter Enter motor névleges árama [A] cos phi csak idegen motor üzembe helyezésekor áll rendelkezésre (Motor = nosew) out Enter 4 negyedes üzem out Enter többmotoros hajtásoknál a motorok száma Kompakt üzemeltetési utasítás MOVITRAC B 13

14 5 I Üzembe helyezés Üzembe helyezés az FBG11B kezelőkészülékkel Szükséges adatok A sikeres üzembe helyezéshez az alábbi adatok szükségesek: motortípus (SEW motor vagy idegen motor) motoradatok névleges feszültség és névleges frekvencia továbbá idegen motornál: névleges áram, névleges teljesítmény, cosφ teljesítménytényező és névleges fordulatszám. névleges hálózati feszültség Az üzembe helyezés aktiválása Feltételek: Hajtás nincs engedélyezve: Stop Kisebb vagy nagyobb motor csatlakoztatása esetén (legfeljebb egy lépésnyi eltérés lehet a típussorozatban), a motor névleges teljesítményéhez legközelebb álló értéket kell választani. Az üzembe helyezés befejezéséhez az OUT gombbal vissza kell térni a főmenübe. Az üzembe helyezés csak a motor 1. paraméterkészletével végezhető el. MEGJEGYZÉS Az SEW motor-üzembehelyezést négypólusú motorokhoz tervezték. Célszerű lehet a 2 pólusú vagy 6 pólusú SEW motorokat idegen motorként üzembe helyezni U/f üzemmód Az üzemmód standard beállítása az U/f jelleggörbe. Ezt az üzemmódot olyankor használja, ha nincsenek speciális követelmények a fordulatszám pontosságára vonatkozóan, valamint az olyan alkalmazásoknál, amelyeknél 15 Hz feletti maximális kimeneti frekvenciára van igény VFC üzemmód A frekvenciaváltót VFC vagy VFC és DC fék üzemmódban kell üzembe helyezni, az alábbiak érdekében: nagy forgatónyomaték tartós üzem kis frekvencián pontos szlipkompenzáció dinamikusabb tulajdonságok Ehhez az üzembe helyezés során a P-1 menüpontban a VFC vagy VFC & DC fék üzemmódot kell kiválasztani. 14 Kompakt üzemeltetési utasítás MOVITRAC B

15 Üzembe helyezés Üzembe helyezés az FBG11B kezelőkészülékkel I Többmotoros hajtás üzembe helyezése A többmotoros hajtások egymás közötti mechanikus kapcsolattal rendelkeznek, pl. lánchajtás több motorral. Kérjük, vegye figyelembe a "MOVIDRIVE többmotoros hajtások" c. kézikönyvben található tudnivalókat Csoporthajtás üzembe helyezése A csoporthajtások egymástól mechanikusan külön vannak választva (pl. különböző szállítószalagok). A frekvenciaváltó ebben az üzemmódban szlipkompenzáció nélkül, állandó U/f aránnyal üzemel. Kérjük, vegye figyelembe a "MOVIDRIVE többmotoros hajtások" c. kézikönyvben található tudnivalókat Üzembe helyezés nagy tehetetlenségi nyomatékú terhelésnél, pl. szivattyúk és ventillátorok esetében A szlipkompenzációt 1-nél kisebb terhelési tehetetlenségi nyomaték / motor-tehetetlenségi nyomaték arányra tervezték. Ha az arány nagyobb és a hajtás leng, akkor csökkenteni kell a szlipkompenzációt, adott esetben akár -ra kell állítani. Kompakt üzemeltetési utasítás MOVITRAC B 15

16 5 I Üzembe helyezés Paraméterlista 5.4 Paraméterlista A kezelőkészülékkel is kijelezhető és módosítható paramétereket a K (kezelőkészülék) oszlopban az alábbiak jelölik: Kiválasztás a hosszú menüben (P8 = long) Kiválasztás a rövid vagy a hosszú menüben (P8 = short) Kijelzés az FBG11B kezelőkészülék piktogram-menüjében Kiválasztás a kezelőkészülék motor üzembe helyezés pontján belül Sz. FBG Index dec. Ha van választási lehetőség, akkor a gyári beállítást aláhúzás emeli ki... Kijelzett értékek (csak olvasható). Folyamatadatok 8318 Fordulatszám (előjeles) Megnevezés Tartomány / gyári beállítás Üzembe Kijelző MOVITOOLS MotionStudio helyezés utáni érték min Felhasználói kijelzés Text (szöveg) a DBG11B-hez Frekvencia (előjeles) Hz Kimeneti áram (absz. érték) % I N Effektív áram (előjeles) Közbensőköri V feszültség Kimeneti áram A % I N 1. Állapotkijelzések A frekvenciaváltó Text (szöveg) állapota Üzemállapot Text (szöveg) Hibaállapot Text (szöveg) Aktuális paraméterkészlet A hűtőtest hőmérséklete 2. Analóg alapjelek Current parameter set (aktuális paraméterkészlet) AI1 analóg bemenet V AI2 analóg bemenet (opció) V 3. Bináris bemenetek (lásd a P6. paramétereket is) DI bináris bemenet Error reset (hibanyugtázás) DI1 bináris bemenet DI2 bináris bemenet DI3 bináris bemenet C CW / STOP (jobbra/állj, rögzített) CCW/stop (balra/állj) Enable/stop (engedélyezés/leállás) 16 Kompakt üzemeltetési utasítás MOVITRAC B

17 Üzembe helyezés Paraméterlista I 5 Sz. FBG Index dec DI4 bináris bemenet DI5 bináris bemenet DI DI5 bináris bemenetek n11/n21 n12/n22 A bináris bemenetek gyűjtött kijelzése 4. Az opció bináris bemenetei (lásd a P6. paramétereket is) 4 DI1 bináris bemenet No function (nincs funkciója) 41 DI11 bináris bemenet 42 DI12 bináris bemenet 43 DI13 bináris bemenet 44 DI14 bináris bemenet 45 DI15 bináris bemenet 46 DI16 bináris bemenet DI1 DI15 bináris bemenetek 5. Bináris kimenetek (lásd a P62. paramétereket is) DO1 bináris kimenet DO2 bináris kimenet DO3 bináris kimenet DO1 DO3 bináris kimenetek 7. Készülékadatok No function (nincs funkciója) No function (nincs funkciója) No function (nincs funkciója) No function (nincs funkciója) No function (nincs funkciója) No function (nincs funkciója) A bináris bemenetek gyűjtött kijelzése /Fault (/hiba) Brake released (fék KI) Ready (üzemkész) A bináris kimenetek gyűjtött kijelzése Készüléktípus Text (szöveg) Névleges kimeneti A áram Az alapkészülék Cikkszám és verzió firmware-verziója 77 DBG firmware Csak a DBG6B-ben 8. Hibatároló Megnevezés Tartomány / gyári beállítás Üzembe Kijelző MOVITOOLS MotionStudio helyezés utáni érték t- t-4 hiba Hibakód A múltban bekövetkezett hibákra vonatkozó háttérinformáció Kompakt üzemeltetési utasítás MOVITRAC B 17

18 5 I Üzembe helyezés Paraméterlista Sz. FBG Index dec. 9. Buszdiagnosztika PO 1 alapjel hex PO 2 alapjel hex PO 3 alapjel hex PI 1 tényleges érték hex PI 2 tényleges érték hex PI 3 tényleges érték hex 1.. Alapjelek / integrátorok (az FBG-n csak 1. paraméterkészlet) 1. Alapjel-választás / frekvenciabemenet Alapjel forrása Vezérlés forrása Frekvenciaskálázás,1 1 12, khz FI1-referencia Bipolar / Fixed setpoint (bipoláris / rögzített alapjel) Unipolar / Fixed setpoint (unipoláris / rögzített alapjel) RS-485 / Fixed setpoint (RS-485 / rögzített alapjel) Motor potentiometer / Fixed setpoint (motor-potenciométer / rögzített alapjel) Fixed setpoint + AI1 (rögzített alapjel + AI1) Fixed setpoint * AI1 (rögzített alapjel * AI1) MASTER-SBus1 MASTER-RS-485 SBus 1 / Fixed setpoint (SBus 1 / rögzített alapjel) Frequency setpoint input / Fixed setpoint (frekvenciaalapjel-bemenet / rögzített alapjel) Bipolar AI2 / Fixed setpoint (bipoláris AI2 / rögzített alapjel) Terminals (kapcsok) RS-485 SBus 1 3 wire control (3 vezetékes vezérlés) n max n ref Alapjel referenciafordulatszáma, n ref 3 6 min Vezetékszakadásfelismerés Megnevezés Tartomány / gyári beállítás Üzembe Kijelző MOVITOOLS MotionStudio helyezés utáni érték FI1 jelleggörbe x1 1% FI1 jelleggörbe y1-1% +1% FI1 jelleggörbe x2 1% FI1 jelleggörbe y2-1% +1% No response (nincs reakció) Immediate stop (azonnali leállás) / fault (hiba) Rapid stop (gyorsleállás) / fault (hiba) Rapid stop (gyorsleállás) / warning (figyelmeztetés) 18 Kompakt üzemeltetési utasítás MOVITRAC B

19 Üzembe helyezés Paraméterlista I 5 Sz. FBG Index Megnevezés Tartomány / gyári beállítás Üzembe dec. Kijelző MOVITOOLS MotionStudio helyezés utáni érték analóg bemenet ( 1 V) AI1 üzemmód AI1 jelleggörbe x1 1% AI1 jelleggörbe y1-1% +1% AI1 jelleggörbe x2 1% AI1 jelleggörbe y2-1% +1% 12. AI2 analóg bemenet, FBG alapjel-állítás (opció) AI2 üzemmód Járulékos FBG alapjel-állítás FBG kézi üzemmód forgásiránya V, a maximális fordulatszám referenciája 2 ma, a maximális fordulatszám referenciája 4 2 ma, a maximális fordulatszám referenciája 1 V, fordulatszám-referencia 2 ma, fordulatszám-referencia 4 2 ma, fordulatszám-referencia No function (nincs funkciója) ±1 V + Setpoint (alapjel) 1 V current limit (áramkorlátozás) Off (ki) On (be) On (without fixed setpoint) (be, rögzített alapjel nélkül) Unipolar CW (unipoláris, jobbra) Unipolar CCW (unipoláris, balra) Bipolar CW and CCW (bipoláris, jobbra és balra) AI2 jelleggörbe x1-1% +1% (-1 V +1 V) AI2 jelleggörbe y1-1% +1% ( n max +n max / I max ) AI2 jelleggörbe x2-1% +1% (-1 V +1 V) AI2 jelleggörbe y2-1% +1% ( n max +n max / I max ) 13. / 14. Fordulatszám-változási meredekségek 1 / 2 13 / / Felfutás, t11 / t21,1 2 2 s / / Lefutás, t11 / t21,1 2 2 s / / 8482 t12 / t22 rámpa,1 1 2 s 135 / / / / / / 8929 S-minta, t12 / t Leállási rámpa, t13 / t23 Rámpafelügyelet 1 / Motor-potenciométer funkció t3 rámpa felfutás = lefutás Utolsó alapjel tárolása,1 2 2 s 1,2 2 5 s off on Off (ki) Weak (gyenge) Medium (közepes) Strong (erős) YES (igen) NO (nem) Off (ki) On (be) Kompakt üzemeltetési utasítás MOVITRAC B 19

20 5 I Üzembe helyezés Paraméterlista Sz. FBG Index dec. 16. / 17. Rögzített alapjelek 16 / / / / / / / / / / / / 8819 n11 / n21 belső alapjel n12 / n22 belső alapjel n13 / n23 belső alapjel PI szabályozó, n11 / n21 PI szabályozó, n12 / n22 PI szabályozó, n13 / n min min min % 15 1% 3 1% 2.. Szabályozó-paraméterek 25. PI szabályozó PI szabályozó 1 2 Off (ki) Normal (normál) Inverted (inverz) P erősítés I összetevő 1 2 s 3.. Motorparaméterek (az FBG-n csak 1. paraméterkészlet) 3. / 31. Korlátok 1 / 2 3 / / / / / / / / / 33. Motorkompenzálás 1 / 2 32 / / / / / / / / / / I N -UL felügyelet 345 / / 9115 Indítási/leállítási fordulatszám 1 / 2 Minimális fordulatszám 1 / 2 Maximális fordulatszám 1 / 2 Áramkorlát 1 / 2 Automatikus kompenzálás 1 / 2 Növelés (boost) 1 / 2 I R kompenzálás 1 / 2 Előmágnesezési idő 1 / 2 Szlipkompenzáció 1 / 2 I N -UL felügyelet 1 / Referenciaüzenetek 4. Fordulatszám-referenciaüzenet Megnevezés Tartomány / gyári beállítás Üzembe Kijelző MOVITOOLS MotionStudio helyezés utáni érték 15 min min min -1 15% I N off on 1% 1% 2 s 5 min -1,1 5 A Off (ki) On (be) 2 Kompakt üzemeltetési utasítás MOVITRAC B

21 Üzembe helyezés Paraméterlista I 5 Sz. FBG Index dec Fordulatszám referenciaérték 75 5 min Hiszterézis 1 +5 min Késleltetési idő 1 9 s Üzenet = "1", ha 1 n < n ref n > n ref 43. Áram-referenciaüzenet Áram-referenciaérték 1 15% I N Hiszterézis 5 3% I N Késleltetési idő 1 9 s Üzenet = "1", ha 1 I < I ref I > I ref 44. I max jelzés Hiszterézis 5 5% I N Késleltetési idő 1 9 s Üzenet = "1", ha 1 I < I max I > I max 45. PI szabályozó referenciaüzenet PI tényleges érték referencia, 1,% Üzenet = "1", ha 1 PI actual value < PI ref (PI tényleges érték < PI referencia) PI actual value > PI ref (PI tényleges érték > PI referencia) 5.. Ellenőrző funkciók (az FBG-n csak 1. paraméterkészlet) 5. Fordulatszám-felügyelet 1 / 2 5 / / 8559 Fordulatszám-ellenőrzés 1 / 2 51 / / 856 Késleltetési idő 1 / Hajtómű- és motorfelügyeletek Hajtásrezgés figyelmeztetési reakció Hajtásrezgés hibareakció Response to oil aging/fault (olajöregedés hibareakció) Response to oil aging/warning (olajöregedés figyelmeztetési reakció) Olajöregedés, túlmelegedés Olajöregedés, üzemkész állapot jelzése s Off (ki) Motor / regenerative (motoros / generátoros) Display fault (hiba jelzése) Rapid stop (gyorsleállás) / warning (figyelmeztetés) Hiba jelzése Hiba jelzése Hiba jelzése Hiba jelzése Fékkopás reakciója Hiba jelzése 56. Ex e motor áramkorlátozása Megnevezés Tartomány / gyári beállítás Üzembe Kijelző MOVITOOLS MotionStudio helyezés utáni érték Kompakt üzemeltetési utasítás MOVITRAC B 21

22 5 I Üzembe helyezés Paraméterlista Sz. FBG Index dec Current limit Ex-e motor (Ex e motor áramkorlátozása) Frequency A (frekvencia) Current limit A (áramkorlát) Frequency B (frekvencia) Current limit B (áramkorlát) Frequency C (frekvencia) Current limit C (áramkorlát) 6.. Kapocskiosztás 6. Bináris bemenetek A DI2 bináris bemenet funkciója A DI3 bináris bemenet funkciója A DI4 bináris bemenet funkciója A DI5 bináris bemenet funkciója A DI bináris bemenet funkciója 61. Az opció bináris bemenetei A DI1 bináris bemenet funkciója A DI11 bináris bemenet funkciója A DI12 bináris bemenet funkciója A DI13 bináris bemenet funkciója A DI14 bináris bemenet funkciója A DI15 bináris bemenet funkciója A DI16 bináris bemenet funkciója Megnevezés Tartomány / gyári beállítás Üzembe Kijelző MOVITOOLS MotionStudio helyezés utáni érték ON / OFF (be/ki) 5 6 Hz 5 15% 1 14 Hz 8 2% Hz 1 2% : No function (nincs funkciója) 1: Enable/stop (engedélyezés/leállás, DI3 gyári beállítása) 2: CW / stop (jobbra/állj) 3: CCW/stop (balra/állj, DI2 gyári beállítása) 4: n11/n21 (DI4 gyári beállítása) 5: n12/n22 (DI5 gyári beállítása) n13 = n11 + n12 6: Fixed setpoint switchover (rögzített alapjel átkapcsolása) 7: Parameter set switchover (paraméterkészlet-átkapcsolás) 8: Ramp switchover (rámpa-átkapcsolás) 9: Motor potentiometer up (motorpotenciométer fel) 1: Motor potentiometer down (motor-potenciométer le) 11: /External fault (külső hiba) 12: Fault reset (hibanyugtázás, DI gyári beállítása) 19: Slave free running (slave szabadonfutás) 2: Setpoint acceptance active (alapjel átvétele aktív) 26: TF signal (hőm. érzékelő üzenet, csak DI5-nél) 27: Vibration (rezgés) / warning (figyelmeztetés) 28: Vibration (rezgés) / fault (hiba) 29: Brake wear (fékkopás) 3: Controller inhibit (szabályozótiltás) 33: Oil aging (olajöregedés) / warning (figyelmeztetés) 34: Oil aging (olajöregedés) / fault (hiba) 35: Oil aging (olajöregedés) / overtemperature (túlmelegedés) 36: Oil aging (olajöregedés) / ready (üzemkész) 22 Kompakt üzemeltetési utasítás MOVITRAC B

23 Üzembe helyezés Paraméterlista I 5 Sz. FBG Index Megnevezés Tartomány / gyári beállítás Üzembe dec. Kijelző MOVITOOLS MotionStudio helyezés utáni érték 62. Bináris kimenetek A DO1 bináris kimenet funkciója A DO2 bináris kimenet funkciója A DO3 bináris kimenet funkciója 64. AO1 analóg kimenetek (opció) AO1 analóg kimenet AO1 referencia AO1 üzemmód : No function (nincs funkciója) 1: /Fault (/hiba, DO1 gyári beállítása) 2: Ready for operation (üzemkész, DO3 gyári beállítása) 3: Output stage on (végfok be) 4: Rotating field on (forgómező be) 5: Brake released (fék ki, DO2 gyári beállítása / DO3-nál nincs) 8: Parameter set (paraméterkészlet) 9: Speed reference message (fordulatszám-referenciaüzenet) 11: Comparison message setpointactual value (az alapjel és a tényleges érték összehasonlításának üzenete) 12: Current reference message (áramreferencia-üzenet) 13: Imax signal (Imax jelzés) 21: IPOS output (IPOS kimenet) 22: /IPOS fault (/IPOS hiba) 23: PI controller actual value reference (PI szabályozó, tényleges érték referencia) 24: Ex-e current limit active (Ex-e áramkorlát aktív, előkészületben) 27: Safe stop (biztonságos leállás) 3: I t warning (I t figyelmeztetés) 31: I t fault (I t hiba) No function (nincs funkciója) Ramp generator input (rámpaképző bemenet) Setpoint speed (fordulatszámalapjel) Actual speed (tényleges fordulatszám) Actual frequency (tényleges frekvencia) Output current (kimeneti áram) Active current (effektív áram) Unit utilization (készülék kihasználtsága) Actual speed (signed) (tényleges fordulatszám, előjeles) Actual frequency (signed) (tényleges frekvencia, előjeles) 3 min -1, 1 Hz, 15% n max n alapjel ref No function (nincs funkciója) 2 ma 4 2 ma 1 V Kompakt üzemeltetési utasítás MOVITRAC B 23

24 5 I Üzembe helyezés Paraméterlista Sz. FBG Index dec AO1 jelleggörbe x1-1% +1% AO1 jelleggörbe y1-1 1% AO1 jelleggörbe x2-1% +1% AO1 jelleggörbe y2-1 1% 7.. Vezérlőfunkciók (az FBG-n csak 1. paraméterkészlet) 7. Üzemmód 1 / 2 7 / / Nyugalmi áram 1 / 2 71 / / Alapjel-állj funkció 1 / 2 72 / / / / / / 8583 Üzemmód 1 / Nyugalmi áram 1 / 2 Alapjel-állj funkció 1 / Fékfunkció 1 / / / 875 Fékkioldási idő 1 / / / Fékbefogási idő / Fordulatszám-kitakarás 74 / / / / % I Mot off on VFC VFC & HOIST (VFC & emelőmű) VFC & DC braking (VFC & DC fék) VFC & flying start function (VFC & repülőrajt funkció) V/f characteristic curve (U/f jelleggörbe) V/f & DC braking (U/f & DC fék) Off (ki) On (be) Stop-alapjel 1 / min -1 Start-ofszet 1 / min -1 kitakarási középpont 1 / 2 kitakarási szélesség 1 / Master-slave funkció Slave alapjel Slave alapjel skálázása 76. Kezelés A RUN és a STOP/RESET gombok reteszelése 77. Energiatakarékos funkció Energiatakarékos funkció Megnevezés Tartomány / gyári beállítás Üzembe Kijelző MOVITOOLS MotionStudio helyezés utáni érték 2 s 2 s 15 5 min -1 3 min -1 off on off on Off (ki) On (be) Off (ki) On (be) 24 Kompakt üzemeltetési utasítás MOVITRAC B

25 Üzembe helyezés Paraméterlista I 5 Sz. FBG Index Megnevezés Tartomány / gyári beállítás Üzembe dec. Kijelző MOVITOOLS MotionStudio helyezés utáni érték 8.. Készülékfunkciók (az FBG-n csak 1. paraméterkészlet) 8. Beállítás 8 Rövid menü LonG Short 81 A DBG nyelve Gyári beállítás no Std ALL nema Paramétertiltás off on Statisztikai adatok nullázása 85 Névleges hálózati feszültség 86 Copy DBG MOVITRAC B (másolás) 87 Copy MOVITRAC B DBG (másolás) V kimeneti feszültség / No ( / nem) 1 / Standard 2 / Delivery status (kiszállítási állapot) 4 / NEMA delivery status (NEMA kiszállítási állapot) Off (ki) On (be) No action (nincs művelet) Error memory (hibatároló) 5 5 V Yes (igen) No (nem) Yes (igen) No (nem) Off (ki) On (be) IPOS engedélyezése Off (ki) On (be) 81. Soros kommunikáció RS-485 cím RS-485 csoportcím RS-485 időtúllépési 65 s idő 82. Féküzem 1 / 2 82 / / Hibareakciók 4 negyedes üzem 1 / Reakció "external fault" (külső hiba) kapocsra Reakció RS-485 időtúllépés esetén Reakció SBus időtúllépés esetén 84. Nyugtázási (reset) tulajdonságok off on Off (ki) On (be) Kézi nyugtázás Yes (igen) No (nem) Automatikus nyugtázás Immediate stop (azonnali leállás) / fault (hiba) Rapid stop (gyorsleállás) / fault (hiba) (P83 gyári beállítása) Rapid stop (gyorsleállás) / warning (figyelmeztetés) (P833 / P836 gyári beállítása) Off (ki) On (be) Újraindítási idő s 85. Tényleges fordulatszám-érték skálázása Kompakt üzemeltetési utasítás MOVITRAC B 25

26 5 I Üzembe helyezés Paraméterlista Sz. FBG Index dec Skálázási tényező számlálója Skálázási tényező nevezője / 8773 Felhasználó által definiált egység FBG skálázott fordulatszáma 86. Moduláció 1 / 2 86 / / / / 8752 PWM frekvencia 1 / 2 Állandó impulzusszélesség-moduláció 1 / (csak a SHELL segítségével állítható be) (csak a SHELL segítségével állítható be) Text (szöveg) on off Speed (fordulatszám) Scaled speed (skálázott fordulatszám) 4 khz 8 khz 12 khz 16 khz On (be) Off (ki) 87. Folyamatadat-paraméterezés PO1 alapjel-leírás No function (nincs funkciója, P872 gyári beállítása) PO2 alapjel-leírás Setpoint speed (fordulatszámalapjel, P871 gyári beállítása) PO3 alapjel-leírás Max. speed (max. fordulatszám) Ramp (rámpa) Control word 1 (1. vezérlőszó, P87 gyári beállítása) Control word 2 (2. vezérlőszó) Setpoint speed % (fordulatszámalapjel, %) IPOS PO data (IPOS PO adatok) PI controller setpoint % (PI szabályozó alapjel, %) PI1 tényleges érték leírás PI2 tényleges érték leírás PI3 tényleges érték leírás Kimenő PD engedélyezése 88. Soros kommunikáció, SBus SBus protokoll / MOVILINK 1 / CANopen SBus cím SBus csoportcím SBus időtúllépési idő 65 s SBus adatátviteli sebesség CANopen cím Megnevezés Tartomány / gyári beállítás Üzembe Kijelző MOVITOOLS MotionStudio helyezés utáni érték No function (nincs funkciója) Actual speed (tényleges fordulatszám, P874 gyári beállítása) Output current (kimeneti áram, P875 gyári beállítása) Active current (effektív áram) Status word 1 (1. állapotszó, P873 gyári beállítása) Actual speed % (tényleges fordulatszám, %) IPOS PI DATA (IPOS PI adatok) PI controller actual value % (PI szabályozó tényleges érték, %) No (nem) Yes (igen) 125 kbaud 25 kbaud 5 kbaud 1 Mbaud 26 Kompakt üzemeltetési utasítás MOVITRAC B

27 Üzemelés Visszatérési kódok (r-19 r-38) 6 6 Üzemelés 6.1 Visszatérési kódok (r-19 r-38) A MOVITRAC B visszatérési kódjai: Sz. Megnevezés Jelentés 18 Csak olvasási hozzáférés A paraméter nem módosítható 19 A paramétertiltás aktív A paraméterek módosítása nem lehetséges 2 Gyári beállítás folyamatban A paraméterek módosítása nem lehetséges 23 Hiányzik az opcionális kártya A funkcióhoz hiányzik a szükséges opcionális kártya 27 Hiányzik az opcionális kártya A funkcióhoz hiányzik a szükséges opcionális kártya 28 Szabályozótiltás szükséges Szabályozótiltás szükséges 29 Nem megengedett paraméterérték Nem megengedett paraméterérték. Az FBG (kezelőkészülék) kézi üzemmódjának kiválasztása nem megengedett, mivel aktív a PC kézi üzemmód. 32 Engedélyezés Ez a funkció az ENGEDÉLYEZÉS állapotában nem hajtható végre 34 Hiba a folyamatban Hiba az FBG11B készülékre való mentéskor. Az üzembe helyezés az FBG készülékkel nem történt meg. Az FBG üzembe helyezését a MotionStudio szoftverrel végezze, vagy válasszon újra motort. 38 FBG11B helytelen rekord Az elmentett rekord nem illik a készülékhez Kompakt üzemeltetési utasítás MOVITRAC B 27

28 6 Üzemelés Állapotkijelzések 6.2 Állapotkijelzések Alapkészülék / FBG11B kezelőkészülék A készülék az alábbi állapotkijelzésekkel rendelkezik: Állapot Kijelzés (opcionálisan az FBG11B kezelőkészülékkel) Az alapkészülék állapotjelző LED-jének villogáskódjai "ENABLE" (engedélyezés) fordulatszám folyamatos zöld fény "ENABLE" (engedélyezés) villogó fordulatszám gyors zöld villogás áramkorláton "CURRENT AT STANDS- dc lassú zöld villogás TILL" (nyugalmi áram) időtúllépés hibakód: 43 / 46 / 47 sárga-zöld villogás "NO ENABLE" (nincs engedélyezés) Stop folyamatos sárga fény "FACTORY SETTING" (gyári SEt gyors sárga villogás beállítás) "CONTROLLER INHIBIT" off gyors sárga villogás (szabályozótiltás) "24 V operation" (24 V-os villogó 24U lassú sárga villogás üzem) "SAFE STOP" (biztonságos leállás) villogó U lassú sárga villogás Aktív az FBG kézi üzemmód vagy "Stop" gombbal lett leállítva a frekvenciaváltó villogó FBG kézi üzemmód piktogram vagy "Stop" felirat hosszú sárga fény, rövid szünet Másolás hibakód: 97 piros/sárga villogás Rendszerhiba hibakód: 1 / / 25 / 32 / 37 / 38 / 45 / 77 / 8 / 94 folyamatos piros fény Túlfeszültség / fáziskimaradás hibakód: 4 / 6 / 7 lassú piros villogás Túlterhelés hibakód: 1 / 3 / 11 / 44 / 84 gyors piros villogás Felügyelet hibakód: 8 / 26 / 34 / 81 / 82 2 piros villanás Motorvédelem hibakód: 31 / 84 3 piros villanás VIGYÁZAT! Az U = "biztonságos leállás" aktív kijelzés helytelen értelmezése. Halál vagy súlyos testi sérülések veszélye. Az U = "biztonságos leállás" aktív kijelzés nem biztonsági funkció, tilos biztonságtechnikai célra használni. 28 Kompakt üzemeltetési utasítás MOVITRAC B

29 Üzemelés Készülék-állapotkódok 6 A szabályzótiltás (OFF) okai A szabályzótiltás (OFF) lehetséges okai: A bináris bemeneti kapocs (DI, DI2 DI5) szabályzótiltásra programozott és aktív állapota. Szabályzótiltás PC-s kézi üzemmódban a MOVITOOLS MotionStudio program segítségével. Időleges szabályzótiltás: Akkor áll elő, ha a P1 Setpoint source (alapjel forrása) paraméter átállítása közvetlenül engedélyezéshez vezetne. Az időleges szabályzótiltás feloldásra kerül, amint első alkalommal megtörténik az engedélyező jel visszaállítása. Szabályzótiltás a H484 IPOS control word (ellenőrző szó) használatával A bináris bemenetek / bináris kimenetek állapota Az állapotkijelzés binárisan történik. Minden bináris be- ill. kimenethez a 7 szegmenses kijelző 2 függőlegesen egymás felett elhelyezkedő szegmense van hozzárendelve. A felső szegmens akkor világít, ha a bináris be- ill. kimenet aktív, az alsó szegmens pedig akkor, ha a bináris be- ill. kimenet nem aktív. A két jobb oldali 7 szegmenses kijelző mutatja, hogy a P39 (di = az alapkészülék bináris bemenetei), a P48 (di = az opció bináris bemenetei) vagy a P59 (do = bináris kimenetek) jelenik-e meg. 1 DI5 DI4 DI3 DI2 DI1 DI 1 DI16 DI15 DI14 DI13 DI12 DI11 DI1 1 DO3 DO2 DO1 Ha nincs bináris bemeneteket tartalmazó FIO21B, akkor a kijelzőn dl látható. 6.3 Készülék-állapotkódok A készülék állapotkódjai az 1. állapotszóval olvashatók ki. Kód x x1 x2 x3 x4 x8 Jelentés nem üzemkész szabályozótiltás nincs engedélyezés nyugalmi áram aktív, nincs engedélyezés engedélyezés gyári beállítás aktív Kompakt üzemeltetési utasítás MOVITRAC B 29

30 7 Szerviz és hibalista Hibalista (F- F-113) 7 Szerviz és hibalista 7.1 Hibalista (F- F-113) Sz. Megnevezés Reakció Lehetséges ok Intézkedés Nincs hiba 1 Túláram Azonnali lekapcsolás reteszeléssel 3 Földzárlat Azonnali lekapcsolás reteszeléssel 4 Fékszaggató Azonnali lekapcsolás reteszeléssel 6 Hálózati fáziskimaradás 7 Közbensőköri túlfeszültség 8 Fordulatszámfelügyelet 9 Üzembe helyezés Azonnali lekapcsolás reteszeléssel (csak háromfázisú frekvenciaváltó esetén) Azonnali lekapcsolás reteszeléssel Azonnali lekapcsolás reteszeléssel Azonnali lekapcsolás reteszeléssel Zárlat a kimeneten Szüntesse meg a zárlatot Kapcsolás a kimeneten Csak letiltott végfokozat esetén kapcsoljon Túl nagy motor Csatlakoztasson kisebb motort Hibás végfokozat Ha a hiba nem törölhető, kérjen tanácsot az SEW szerviztől Földzárlat a motorban Cserélje ki a motort Földzárlat a frekvenciaváltóban Cserélje ki a MOVITRAC B frekvenciaváltót Földzárlat a motor tápvezetékében Szüntesse meg a földzárlatot Túláram (lásd F-1) Lásd F-1 Túl nagy a generátoros teljesítmény Csökkentse a lassítórámpa meredekségét Szakadt a fékellenállás köre Ellenőrizze a fékellenállás tápvezetékét Zárlat a fékellenállás Szüntesse meg a zárlatot áramkörében Túl nagy a fékellenállás értéke Ellenőrizze a fékellenállás műszaki adatait Hibás a fékszaggató Cserélje ki a MOVITRAC B frekvenciaváltót Földzárlat Szüntesse meg a földzárlatot Fáziskimaradás Ellenőrizze a hálózati tápvezetéket Túl kicsi a hálózati feszültség Ellenőrizze a hálózati feszültséget Túl nagy a közbensőköri feszültség Csökkentse a lassító rámpa meredekségét Ellenőrizze a fékellenállás tápvezetékét Ellenőrizze a fékellenállás műszaki adatait Földzárlat Szüntesse meg a földzárlatot Az áramszabályozó a szabályozási határon dolgozik az alábbiak miatt: Mechanikus túlterhelés Csökkentse a terhelést Ellenőrizze az áramkorlátozást Csökkentse a lassítórámpa meredekségét Növelje a beállított P51 késleltetési időt 1) Hálózati fáziskimaradás Ellenőrizze a hálózati fázisokat Fáziskimaradás a motornál Ellenőrizze a motort és a tápvezetékét A VFC üzemmódra megadott maximális fordulatszám túllépése A frekvenciaváltó még nincs üzembe helyezve Csökkentse a maximális fordulatszámot Helyezze üzembe a frekvenciaváltót Ismeretlen motor lett kiválasztva Válasszon másik motort 3 Kompakt üzemeltetési utasítás MOVITRAC B

31 Szerviz és hibalista Hibalista (F- F-113) 7 Sz. Megnevezés Reakció Lehetséges ok Intézkedés 1 IPOS ILLOP (érvénytelen művelet) Leállás reteszeléssel Csak IPOS esetén 11 Túlmelegedés Leállás reteszeléssel Rendszerhiba Azonnali lekapcsolás reteszeléssel 25 EEPROM Leállás reteszeléssel Hibás parancs a program végrehajtásakor Hibás feltételek a program végrehajtásakor A funkció nem áll rendelkezésre / nincs megvalósítva a frekvenciaváltóban A frekvenciaváltó termikus túlterhelése A szabályozó elektronikájában zavar lépett fel, esetleg külső elektromágneses hatás miatt. Hiba az EEPROM-hozzáférés során 26 Külső kapocs Programozható Külső hibajel beolvasása a programozható bemeneten át 31 TF/TH kioldó Leállás reteszeléssel A "Ready" (üzemkész) jelzés érvényben marad 32 IPOS indextúlcsordulás 34 Rámpaidőtúllépés 35 Ex e védelem üzemmód Leállás reteszeléssel Azonnali lekapcsolás reteszeléssel Túl forró a motor, kioldott a hőérzékelő A motor hőérzékelője nincs vagy nem jól van csatlakoztatva Megszakadt a MOVITRAC B és a motor hőérzékelőjének kapcsolata A programozási alapszabályokat nem tartották be, ezért belső veremtúlcsordulás lépett fel Ellenőrizze a programot Ellenőrizze a program futását Használjon más funkciót Csökkentse a terhelést és/vagy gondoskodjon kielégítő hűtésről Ha a fékellenállás be van építve a hűtőtestbe: szerelje kívülre a fékellenállást Ellenőrizze a földcsatlakozásokat és az árnyékolásokat, szükség esetén javítsa meg A hiba ismételt fellépése esetén forduljon az SEW szervizhez Hívja be a gyári beállítást, hajtson végre alaphelyzetbe állítást (Reset) és új paraméterezést A hiba újbóli fellépése esetén forduljon az SEW szervizhez Szüntesse meg az adott hiba okát, szükség esetén programozza át a kapcsot Hagyja lehűlni a motort, és törölje a hibát Ellenőrizze a MOVITRAC B és a hőérzékelő összekötő vezetékeit Ellenőrizze és javítsa ki a felhasználói programot A beállított rámpaidő túllépése Növelje a rámpaidőt Ha az engedélyezés elvétele után Növelje a leállási rámpaidőt a hajtás a t13 leállási rámpaidőt bizonyos értékkel túllépi, a frekvenciaváltó F34 hibaüzenetet jelez ki. Programozható Helytelen üzemmód van kiválasztva Nem megengedett paraméterkészlet Nincs üzembe helyezett Ex e motor A frekvenciapontok hibás paraméterezése Az áramkorlátok hibás paraméterezése Megengedett üzemmódok: U/f, VFC, VFC emelőmű Nem megengedett üzemmódok: repülőrajt DC fékezés csoportos üzemelés Csak az 1. paraméterkészlet használható Ex e motor üzembe helyezése A frekvencia < B frekvencia B frekvencia < C frekvencia A áramkorlát < B áramkorlát B áramkorlát < C áramkorlát Kompakt üzemeltetési utasítás MOVITRAC B 31

32 7 Szerviz és hibalista Hibalista (F- F-113) Sz. Megnevezés Reakció Lehetséges ok Intézkedés 36 Hiányzik az opció 37 Rendszerműködésjelző (watchdog) 38 Rendszerszoftver 43 RS-485 időtúllépés 44 A készülék kihasználtsága Azonnali lekapcsolás reteszeléssel Azonnali lekapcsolás reteszeléssel Azonnali lekapcsolás reteszeléssel Nem megengedett típusú opcionális kártya Az alapjelforrás, a vezérlésforrás vagy az üzemmód nem megengedett ennél az opcionális kártyánál Helyezze be a megfelelő opcionális kártyát Állítsa be a helyes alapjelforrást Állítsa be a helyes vezérlésforrást Állítsa be a helyes üzemmódot Ellenőrizze a P12 és P121 paramétert Hiányzik a szükséges opció Ellenőrizze a következő paramétereket: P121 az FBG11B számára P12 és P642 az FIO12B számára Hiba a rendszerszoftver futásában Ellenőrizze a földcsatlakozásokat és az árnyékolásokat, szükség esetén javítsa meg A hiba ismételt fellépése esetén forduljon az SEW szervizhez Rendszerhiba Ellenőrizze a földcsatlakozásokat és az árnyékolásokat, szükség esetén javítsa meg A hiba ismételt fellépése esetén forduljon az SEW szervizhez Leállás reteszelés Megszakadt a frekvenciaváltó és nélkül 2) a PC közötti kommunikáció Azonnali lekapcsolás reteszeléssel 45 Inicializálás Azonnali lekapcsolás reteszeléssel rendszerbusz időtúllépés 77 IPOS vezérlőszó Leállás reteszelés nélkül Leállás reteszeléssel 8 RAM-teszt Azonnali lekapcsolás 81 Indítási feltétel Azonnali lekapcsolás reteszeléssel 82 A kimenet nyitott Azonnali lekapcsolás reteszeléssel Túl nagy a készülék kihasználtsága (I t érték) Ellenőrizze a frekvenciaváltó és a PC összeköttetését Csökkentse a teljesítményleadást Növelje a rámpaidőt Ha az előbbiekre nincs lehetőség: alkalmazzon nagyobb frekvenciaváltót Hiba az inicializálás során Kérjen tanácsot az SEW szervizétől Hiba a rendszerbuszon át történő kommunikáció során Ellenőrizze a rendszerbuszkapcsolatot Rendszerhiba Kérjen tanácsot az SEW szervizétől Belső készülékhiba, hibás a RAM Kérjen tanácsot az SEW szervizétől Csak "VFC-emelőmű" üzemmódban: A frekvenciaváltó az előmágnesezési idő alatt nem tudta a motorba betáplálni a szükséges áramot: A frekvenciaváltó névleges teljesítményéhez viszonyítva a motor névleges teljesítménye túl kicsi Túl kicsi a motor tápvezetékének keresztmetszete Csak "VFC-emelőmű" üzemmódban: Két vagy három kimeneti fázis szakadt A frekvenciaváltó névleges teljesítményéhez viszonyítva a motor névleges teljesítménye túl kicsi Ellenőrizze a frekvenciaváltó és a motor összeköttetését Ellenőrizze az üzembe helyezési adatokat, szükség esetén végezze el újra az üzembe helyezést Ellenőrizze a motor tápvezetékének keresztmetszetét, szükség esetén növelje meg Ellenőrizze a frekvenciaváltó és a motor összeköttetését Ellenőrizze az üzembe helyezési adatokat, szükség esetén végezze el újra az üzembe helyezést 32 Kompakt üzemeltetési utasítás MOVITRAC B

33 Szerviz és hibalista Hibalista (F- F-113) 7 Sz. Megnevezés Reakció Lehetséges ok Intézkedés 84 Motorvédelem Leállás reteszeléssel 94 EEPROM ellenőrző összeg Azonnali lekapcsolás reteszeléssel 97 Másolási hiba Azonnali lekapcsolás reteszeléssel 98 CRC Error Flash 1 Rezgés figyelmeztetés Azonnali lekapcsolás Túl magas a motor kihasználtsága Ellenőrizze a P345 / P346 I N -UL felügyeletet Csökkentse a terhelést Növelje a rámpaidőt Tartson hosszabb szüneteket Hibás EEPROM Kérjen tanácsot az SEW szervizétől A másolási folyamat közben kihúzták a paramétermodult A másolási folyamat közben ki-/bekapcsolás történt Belső készülékhiba, hibás a flash memória Hiba jelzése A rezgésérzékelő figyelmeztet (lásd "DUV1A" üzemeltetési utasítás) A hiba nyugtázása előtt: töltse be a gyári beállításokat vagy a teljes adatrekordot a paramétermodulból Küldje be a készüléket javításra Állapítsa meg a rezgés okát, az F11 megjelenéséig tovább lehet üzemelni. 11 Rezgés hiba Gyorsleállás A rezgésérzékelő hibát jelez Az SEW-EURODRIVE a rezgés okának azonnali elhárítását javasolja. 12 Olajöregedés figyelmeztetés 13 Olajöregedés hiba 14 Olajöregedés, túlmelegedés 15 Olajöregedés, üzemkész állapot jelzése Hiba jelzése Az olajöregedés-érzékelő figyelmeztet Hiba jelzése Az olajöregedés-érzékelő hibát jelez Hiba jelzése Az olajöregedés-érzékelő túlmelegedést jelez Hiba jelzése Az olajöregedés-érzékelő nem üzemkész Tervezze be az olajcserét Az SEW-EURODRIVE a hajtóműolaj azonnali cseréjét javasolja Hagyja lehűlni az olajat Ellenőrizze, hogy kifogástalan-e a hajtómű hűtése Ellenőrizze az olajöregedésérzékelő feszültségellátását Ellenőrizze, adott esetben cserélje ki az olajöregedés-érzékelőt 16 Fékkopás Hiba jelzése Elkopott a fékbetét Cseréljen fékbetétet (lásd "Motorok" üzemeltetési utasítás) 11 "Ex e-védelem" hiba 113 Analóg bemenet vezetékszakadása 116 "MOVI-PLC időtúllépés" hiba Leállás reteszeléssel Túllépték az 5 Hz alatti üzemelés időtartamát Programozható AI1 analóg bemenet vezetékszakadása Gyorsleállás/ figyelmeztetés A MOVI-PLC kommunikációs időtúllépése Ellenőrizze a tervezést Rövidítse le az 5 Hz alatti üzemelés időtartamát Ellenőrizze a huzalozást Ellenőrizze az üzembe helyezést Ellenőrizze a huzalozást 1) A P5 / P52 és a P51 / P53 paraméter módosításával állítható be a fordulatszám-felügyelet. Inaktiválás vagy túl hosszú lassítási idő beállítása esetén az emelőművek megereszkedése nem akadályozható meg biztonsággal. 2) Reset nem szükséges, a kommunikáció helyreállítása után a hibaüzenet eltűnik. Kompakt üzemeltetési utasítás MOVITRAC B 33

34 7 Szerviz és hibalista SEW elektronikai szerviz 7.2 SEW elektronikai szerviz Forródrót A hajtások szervizének forródrótján az év 365 napján éjjel-nappal elérhető az SEW- EURODRIVE szervizszakembere. Csak tárcsázza a előhívót, majd a telefon gombjaival üsse be a SEWHELP betűkombinációt. Természetesen tárcsázhatja a számot is Beküldés javításra Ha valamilyen hibát nem tud elhárítani, kérjük, forduljon az SEW elektronikai szervizhez. Kérjük, hogy az SEW elektronikai szervizével való kapcsolatfelvételkor mindig adja meg a készülékállapot számjegyeit. Ez esetben az SEW-EURODRIVE szervize hatékonyabban tud segítséget nyújtani. Ha a készüléket javításra beküldi, kérjük, adja meg a következőket: gyártási szám (lásd a típustáblát) típusjel az alkalmazás rövid leírása (alkalmazás, vezérlés kapcsokon át vagy sorosan) csatlakoztatott motor (motor feszültsége, csillag- vagy deltakapcsolás) a hiba jellege kísérő körülmények saját vélemény előzetes szokatlan események stb 34 Kompakt üzemeltetési utasítás MOVITRAC B

35 Megfelelőségi nyilatkozat MOVITRAC 8 8 Megfelelőségi nyilatkozat 8.1 MOVITRAC EK megfelelőségi nyilatkozat Bruchsal Johann Soder Helység Dátum ügyvezető műszaki igazgató a) b) a) a gyártó nevében e nyilatkozat kiállítására meghatalmazott személy b) a műszaki dokumentáció összeállítására meghatalmazott személy Kompakt üzemeltetési utasítás MOVITRAC B 35

36 Szószedet Szószedet A alapjel-állítás, manuális...12 állapotkijelzések alapkészülék...28 bináris bemenetek / bináris kimenetek állapota...29 kezelőkészülék...28 LED villogáskódjai...28 B bekötési rajz...1 biztonsági tudnivalók...5 CS csoportos hajtás...15 E elektronikai szerviz...34 F FBG11B kezelőkészülék üzembe helyezés...13 fordulatszám beállítása manuálisan...12 fordulatszám, legkisebb...12 fordulatszám, legnagyobb...12 H hiba F1 Túláram...3 F3 Földzárlat...3 F4 Fékszaggató...3 F6 Hálózati fáziskimaradás...3 F7 Közbensőköri túlfeszültség...3 F8 Fordulatszám-felügyelet...3 F9 Üzembe helyezés...3 F1 IPOS ILLOP (érvénytelen művelet)...31 F1 Rezgés/figyelmeztetés...33 F11 Rezgés hiba...33 F12 Olajöregedés figyelmeztetés...33 F13 Olajöregedés hiba...33 F14 Olajöregedés, túlmelegedés...33 F15 Olajöregedés, üzemkész állapot jelzése...33 F16 Fékkopás...33 F11 Túlmelegedés...31 F11 "Ex e védelem" hiba...33 F113 Analóg bemenet vezetékszakadása...33 F116 "MOVI-PLC időtúllépés" hiba...33 F17 F24 rendszerhiba...31 F25 EEPROM...31 F26 Külső kapocs F31 TF/TH kioldó F32 IPOS index-túlcsordulás F34 Rámpa-időtúllépés F35 Ex e védelem üzemmód F36 Hiányzik az opció F37 Rendszer-működésjelző (watchdog) F38 Rendszerszoftver F43 RS-485 időtúllépés F44 A készülék kihasználtsága F45 Inicializálás F47 1. rendszerbusz időtúllépés F77 IPOS vezérlőszó F8 RAM-teszt F81 Indítási feltétel F82 A kimenet nyitott F84 Motorvédelem F94 EEPROM ellenőrző összeg F97 Másolási hiba F98 CRC Error Flash hibalista... 3 J javítás K készülékállapot... 9 készülék-állapotkódok kezelőkészülék, FBG11B állapotkijelzések bináris bemenetek / bináris kimenetek állapota üzembe helyezés kézi üzemmód FBG11B kezelőkészülékkel L LED villogáskódjai M manuális alapjel-állítás maximális fordulatszám minimális fordulatszám P paraméterlista T típusjel... 9 típustábla... 9 többmotoros hajtás Kompakt üzemeltetési utasítás MOVITRAC B

37 Szószedet U U/f...14 Ü üzembe helyezés FBG11B kezelőkészülék...13 rövid leírás...11 üzemmód, U/f...14 üzemmód, VFC...14 V VFC...14 visszatérési kód 19 A paramétertiltás aktív Gyári beállítás folyamatban Hiányzik az opcionális kártya Hiányzik az opcionális kártya Szabályozótiltás szükséges Nem megengedett paraméterérték Engedélyezés Hiba a folyamatban FBG11B helytelen rekord...27 visszatérési kódok...27 Kompakt üzemeltetési utasítás MOVITRAC B 37
