Kezelési útmutató. Egyfázisú 230V-os 50Hz hálózatról üzemelő háromfázisú motor hajtására alkalmas. AC Automatavezérlésű Mézpörgető készülékhez

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Kezelési útmutató. Egyfázisú 230V-os 50Hz hálózatról üzemelő háromfázisú motor hajtására alkalmas. AC Automatavezérlésű Mézpörgető készülékhez"

Átírás

1 Kezelési útmutató Egyfázisú 230V-os 50Hz hálózatról üzemelő háromfázisú motor hajtására alkalmas AC Automatavezérlésű Mézpörgető készülékhez Kérjük, hogy olvassa el, mielőtt a készüléket üzemeltetni kezdené! A készülékben működéskor életveszélyes feszültségek vannak! Érvényes: március 01.-től

2 A készülék használatba vételének feltételei: A készülék csak aszinkron 3 fázisú 230/400 V névleges feszültségű motorral használható. Maximális motorteljesítmény 250W. Ne kapcsoljon ennél nagyobb teljesítményű motort a készülékhez, mert az meghibásodáshoz vezethet Bármilyen sérülést észlel a készüléken, a villanymotoron, a csatlakozókon vagy az összekötő vezetékeken, a készüléket vizsgáltassa meg elektromos szakemberrel! Üzemelés közben figyeljen oda, hogy folyadék ne kerüljön a készülékbe, annak burkolatára illetve a többi részegységre. Ha véletlenül mégis megtörténne, amilyen hamar csak tudja, távolítsa el a készülék csatlakozóját az akkumlátorról és csak ezt követően kezdje meg a folyadékot eltávolítani az érintett helyről. Ha nem biztos abban, hogy a folyadék a készülékbe nem ment bele, ne helyezze áram alá a berendezést. Az újbóli üzemeltetéshez kérje ki elektromos szakember véleményét! A készülékben javítást csak elektromos szakember végezhet! Előlap elrendezése és a kapcsolódó funkciók: Alaphelyzetben: Fokozatok Lépések Programozáskor: Választó gomb Stop gomb Start gomb Fokozatok Lépések

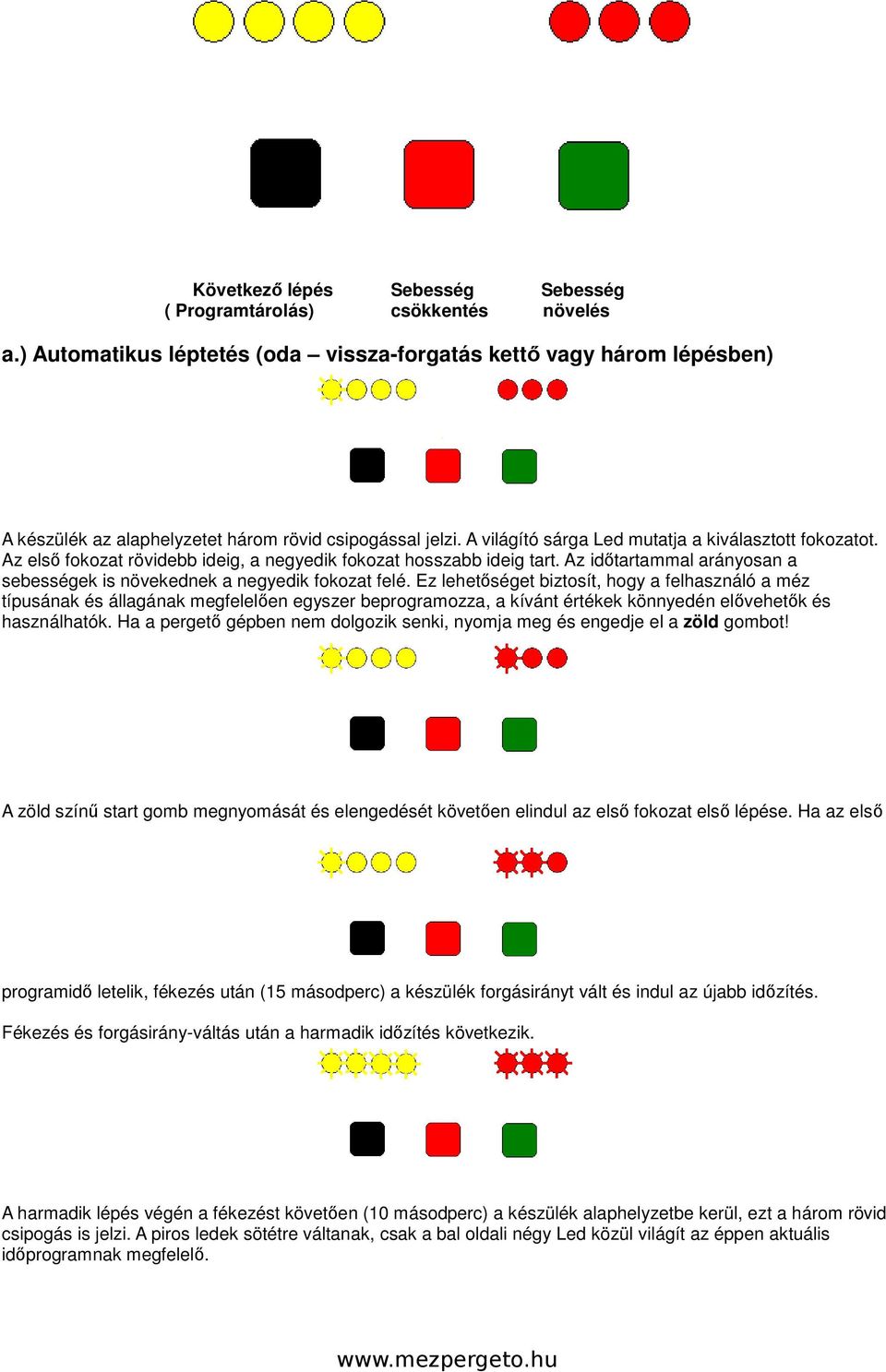

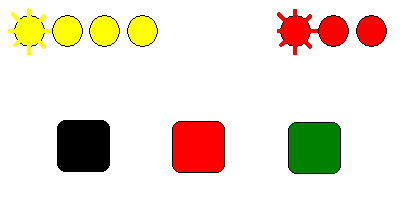

3 Következő lépés Sebesség Sebesség ( Programtárolás) csökkentés növelés a.) Automatikus léptetés (oda vissza-forgatás kettő vagy három lépésben) A készülék az alaphelyzetet három rövid csipogással jelzi. A világító sárga Led mutatja a kiválasztott fokozatot. Az első fokozat rövidebb ideig, a negyedik fokozat hosszabb ideig tart. Az időtartammal arányosan a sebességek is növekednek a negyedik fokozat felé. Ez lehetőséget biztosít, hogy a felhasználó a méz típusának és állagának megfelelően egyszer beprogramozza, a kívánt értékek könnyedén elővehetők és használhatók. Ha a pergető gépben nem dolgozik senki, nyomja meg és engedje el a zöld gombot! A zöld színű start gomb megnyomását és elengedését követően elindul az első fokozat első lépése. Ha az első programidő letelik, fékezés után (15 másodperc) a készülék forgásirányt vált és indul az újabb időzítés. Fékezés és forgásirány-váltás után a harmadik időzítés következik. A harmadik lépés végén a fékezést követően (10 másodperc) a készülék alaphelyzetbe kerül, ezt a három rövid csipogás is jelzi. A piros ledek sötétre váltanak, csak a bal oldali négy Led közül világít az éppen aktuális időprogramnak megfelelő.

4 A vezérlés bármikor megállítható a piros színű stop gomb megnyomásával, ekkor a készülék az aktuális lépéshez tartozó fékezési idő leteltével alaphelyzetbe kerül. A Zöld gomb nyomva tartása esetén a Fekete gombot is megnyomva, készülék az első ütemet kihagyja és csak két ütemben dolgozik..az ismételt indítások szintén két ütemben lesznek végrehajtva. Visszatérni a 3 ütemhez a készülék tápfeszültségről lekapcsolásával lehet. ( Azonnali megállításhoz tartsa lenyomva a piros gombot folyamatos, miközben egy pillanatra megnyomja a zöld gombot is. Ekkor a fékezési idő elmarad. ) A lépések időtartama előre programozott és a fokozatok szerint növekszik. Alaphelyzetben a fokozatok között a fekete színű választógombbal léptethetünk, ekkor a bal oldali négy Led közül a világító Led jelzi az éppen kiválasztott fokozatot. A készülék a következő időtartamokra van beprogramozva (az értékek másodpercben vannak megadva, zárójelben a választható lépés): 1. fokozat: 25, 40, fokozat: 35, 45, fokozat: 40, 65, fokozat: 50, 80, 40 Fékezési idők: 1 lépés 2 lépés 3 lépés A számok másodpercben értendők.

5 b.) Kézi indítás-megállítás, irányváltási lehetőséggel A készülék az alaphelyzetet három rövid csipogással jelzi. A zöld színű start gomb megnyomását követően elindul a berendezés és folyamatosan működik. A piros stop gomb megnyomására a készülék lefékezi a forgást, majd visszaáll alaphelyzetbe. A fékezést a start gomb megnyomásával ki lehet hagyni. Figyelem! Ha a start gombot a fékezési ciklus végén sikerül megnyomni, akkor a hajtás visszaindulhat. Alaphelyzetben a fekete gombbal választható, hogy melyik irányba forogjon a berendezés. Egyik irány: Másik irány: A sebességek programozása: a.) Automatikus léptetés (oda vissza-forgatás három lépésben) A készülék legyen alaphelyzetben. Hosszasan (kb. 5 másodperc) nyomva kell tartani a fekete nyomógombot. A ledek ekkor villogni kezdenek. A gombot mindaddig tartsuk nyomva, amíg a ledek ki nem alszanak. Ekkor a gombot elengedve a motor megindul az első programlépésnek megfelelő sebességgel. A start és a stop gombbal ebben az állapotban a fordulatszámot növelni és csökkenteni lehet, (start - növelés, stop-csökkentés).

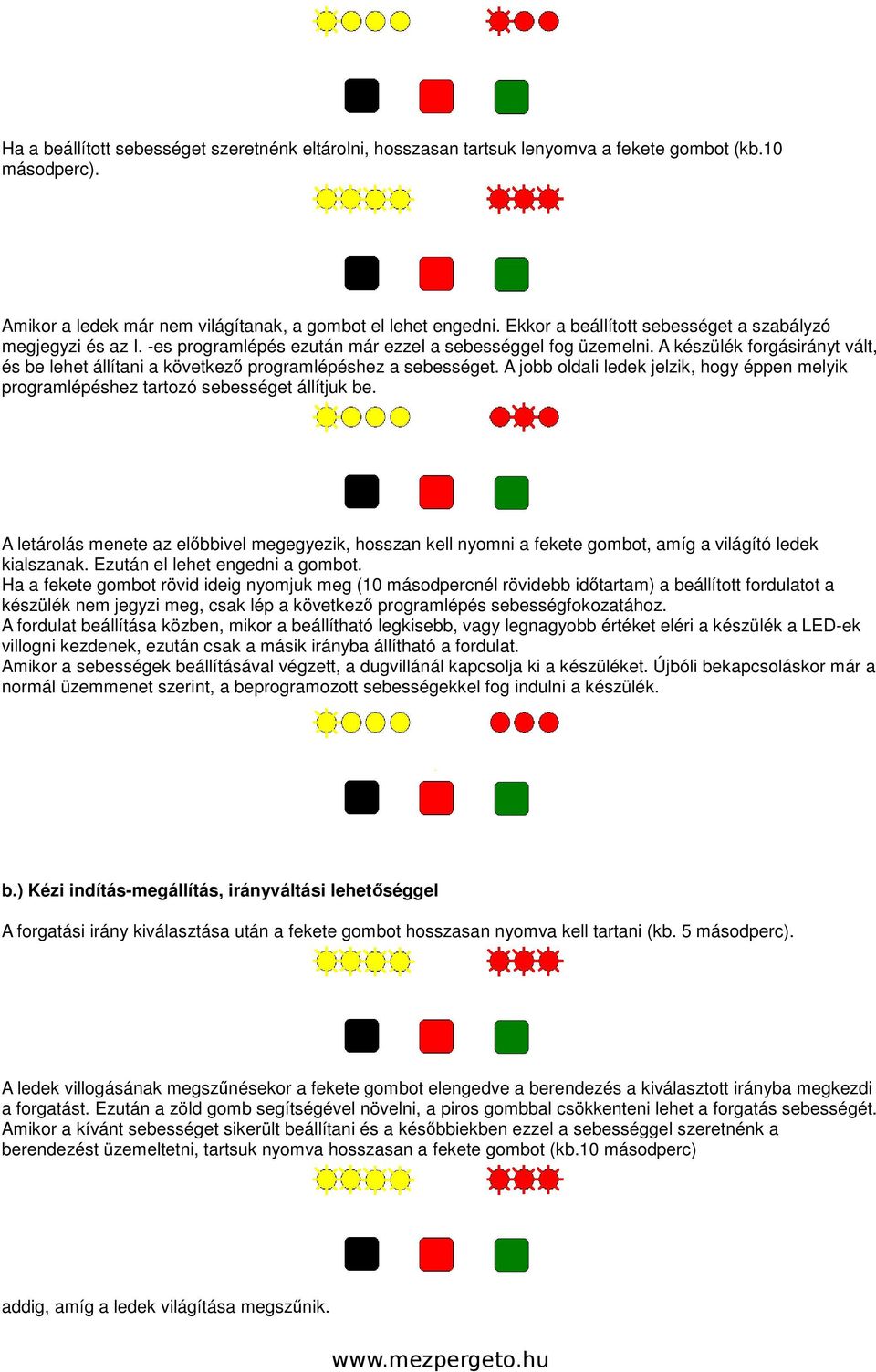

6 Ha a beállított sebességet szeretnénk eltárolni, hosszasan tartsuk lenyomva a fekete gombot (kb.10 másodperc). Amikor a ledek már nem világítanak, a gombot el lehet engedni. Ekkor a beállított sebességet a szabályzó megjegyzi és az I. -es programlépés ezután már ezzel a sebességgel fog üzemelni. A készülék forgásirányt vált, és be lehet állítani a következő programlépéshez a sebességet. A jobb oldali ledek jelzik, hogy éppen melyik programlépéshez tartozó sebességet állítjuk be. A letárolás menete az előbbivel megegyezik, hosszan kell nyomni a fekete gombot, amíg a világító ledek kialszanak. Ezután el lehet engedni a gombot. Ha a fekete gombot rövid ideig nyomjuk meg (10 másodpercnél rövidebb időtartam) a beállított fordulatot a készülék nem jegyzi meg, csak lép a következő programlépés sebességfokozatához. A fordulat beállítása közben, mikor a beállítható legkisebb, vagy legnagyobb értéket eléri a készülék a LED-ek villogni kezdenek, ezután csak a másik irányba állítható a fordulat. Amikor a sebességek beállításával végzett, a dugvillánál kapcsolja ki a készüléket. Újbóli bekapcsoláskor már a normál üzemmenet szerint, a beprogramozott sebességekkel fog indulni a készülék. b.) Kézi indítás-megállítás, irányváltási lehetőséggel A forgatási irány kiválasztása után a fekete gombot hosszasan nyomva kell tartani (kb. 5 másodperc). A ledek villogásának megszűnésekor a fekete gombot elengedve a berendezés a kiválasztott irányba megkezdi a forgatást. Ezután a zöld gomb segítségével növelni, a piros gombbal csökkenteni lehet a forgatás sebességét. Amikor a kívánt sebességet sikerült beállítani és a későbbiekben ezzel a sebességgel szeretnénk a berendezést üzemeltetni, tartsuk nyomva hosszasan a fekete gombot (kb.10 másodperc) addig, amíg a ledek világítása megszűnik.

7 A készülék megjegyzi a beállítást fékez, majd újból megindítja a forgást az előbb beállított sebességgel. Amikor a sebességek beállításával végzett, kapcsolja ki a készüléket a hálózati kapcsolóval. Újbóli bekapcsoláskor már a normál üzemmenet szerint, a beprogramozott sebességgel fog indulni a készülék. Üzemmód váltás: A készülék kétféle üzemmódban képes működni az a illetve b részek szerint. Az üzemmódok közötti váltás a fekete gomb folyamatos nyomva tartásával kezdhető meg. Amikor a ledek villogása megszűnik a fekete gomb nyomva tartása mellett a piros gombot is meg kell nyomni. Ezután a készülék folyamatos sípolást ad ki. Kapcsolja ki a készüléket a hálózati kapcsolóval. Újbóli bekapcsoláskor már a másik üzemmód szerint fog üzemelni a készülék. Hibaelhárítás: Ha a hajtás többszöri indítási kísérlet után sem indul el, távolítsa el az aljzatból a készülék csatlakozóját és a hiba elhárításához kérje elektromos szakember segítségét! Ilyen esetekben érdemes ellenőrizni, hogy: a készüléken és tartozékain nem keletkezett-e olyan sérülés, ami az indulást gátolná a csatlakozó aljzatban megvan-e a szükséges feszültség (az aljzatot érdemes kipróbálni valamilyen otthon található másik elektromos berendezéssel) a készülékben található biztosíték nem olvadt-e ki (A zárókupakot kézzel és finom mozdulattal addig kell forgatni, amíg az kiemelhetővé válik. Ekkor szemrevételezéssel megvizsgálható a biztosíték épsége.) A biztosíték ellenőrzésekor figyeljen oda, hogy a készülék ne legyen a hálózathoz csatlakoztatva! Műszaki adatok: Bemeneti feszültség: 230V / 50Hz Maximális teljesítményfelvétel: 400W Bemeneti biztosíték: 4A (maximum 5A gyors kiolvadású) Kimeneti feszültség: 3 x 230V (frekvenciával arányosan) Névleges kimeneti teljesítmény: 250W Állítási tartomány: 10Hz 30Hz, fordulat / perc (2 pólus) Kapcsolási frekvencia: 6kHz (szinuszosan modulált PWM) Vezérlési mód: visszacsatolás-mentes vektoros frekvenciaállítás Készülék bekötési segédlet:

8
