Kolloidkémia 4. előadás Határfelületi jelenségek I. Gázok és gőzök adszorpciója szilárd felületeken Adszorbensek Szőri Milán: Kolloidkémia
|
|
- Attila Mészáros
- 5 évvel ezelőtt
- Látták:
Átírás
1 Kolloidkémia 4. előadás Határfelületi jelenségek I. ázok és gőzök adszorpciója szilárd felületeken Adszorbensek 1

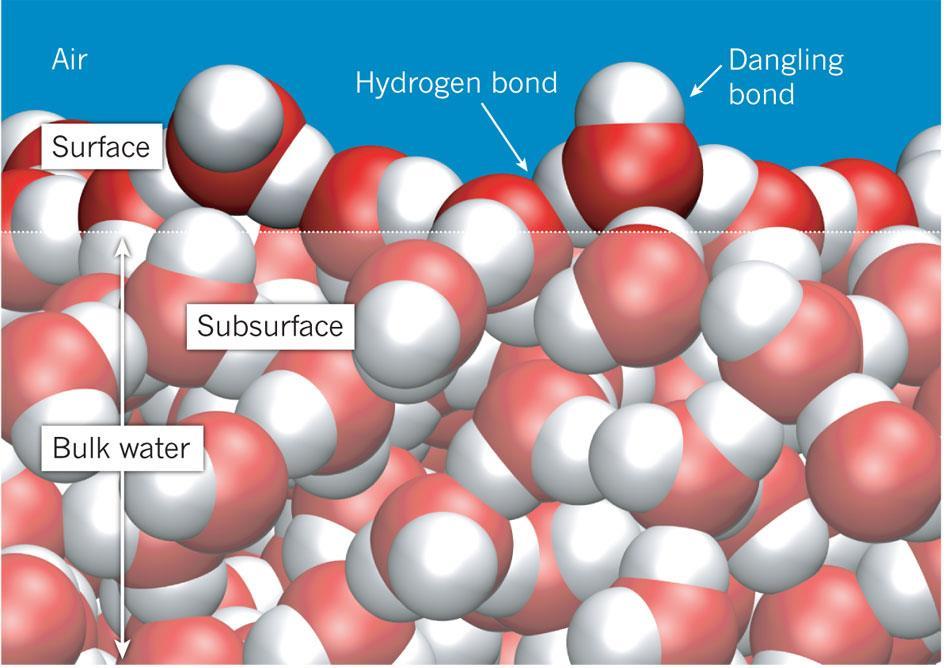

2 Határfelületi rétegek 2 Pavel Jungwirth, Nature, 2011, 474,
3 A határfelületi réteg kialakulása Véges anyagmennyiségnek van széle is Egyidejűleg több fázis jelenlétekor A felületen lenni extra energiát igényel (a részecske lemond a vonzó kölcsönhatások egy részéről), ami a γ felületi feszültséggel jellemezzük: ([γ]=j/m 2 =N/m) szabadentalpia, ill. F szabadenergia A S felület szerinti parciális deriváltja Egységnyi felület létrehozásához szükséges izoterm, reverzibilis munka Hardy-Harkins elv: a poláris csoportok nagyobb kölcsönhatásra képesek így az apoláris csoportok helyezkednek el a gáz folyadék határfelületen minimálva a felületi extra energiát fázis1 fázis2 tömbfázis fázishatár tömbfázis 3
4 A felületi feszültség és a tömbfázison belüli kölcsönhatások kapcsolata 4

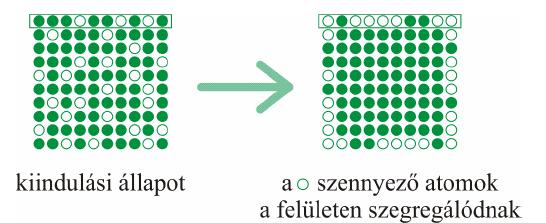

5 határréteg A kialakuló határréteg vastagsága Vastagság: 0,1 100 nm A termodinamikában a kémiai potenciálkülönbségek kiegyenlítődésére való törekvés, amit mobilis molekulák biztosítják, A felületi energiatöbblet spontán csökkenési lehetőségei: egy gázfázissal érintkező szilárd felület esetén a szilárd fázis legfelső atomjainak/molekuláinak kompenzálatlan állapota megszűnhet, ha a mobilis gázfázis molekuláit a maguk közelébe gyűjtik (adszorpció) kémiai potenciálkülönbség hatására szilárd szemcséken belül is történhetnek olyan spontán változások, melyek a felületen (szemcsehatáron) a szemcse belsejétől eltérő összetételű réteg kialakulását eredményezik (szegregáció) 5

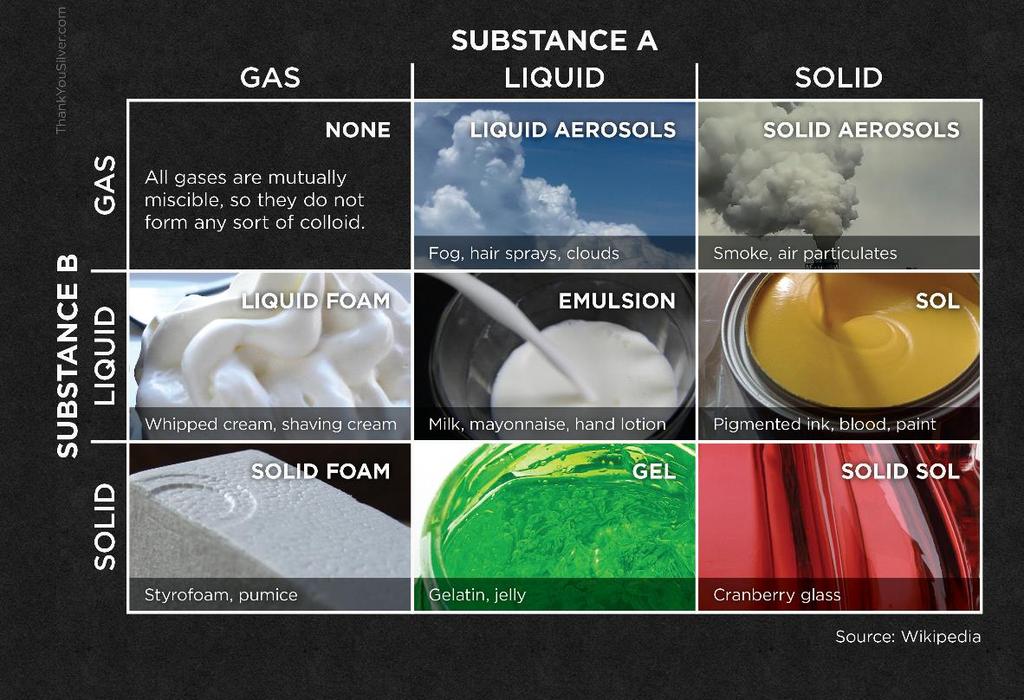

6 A határrétegek csoportosítása Az érintkező rétegek halmazállapota szerint (áz vagy gőz (), folyadék (L) és szilárd (S) fázisok esetén): L/ L/L S/ S/L S/S S/L/ A réteg geometriája szerint: sík görbült felület A határréteg kialakulása során felszabaduló energia szempontjából: kis energiájú nagy energiájú (kitüntetetten nagy energiájú helyeket aktív centrumoknak *) S L 6

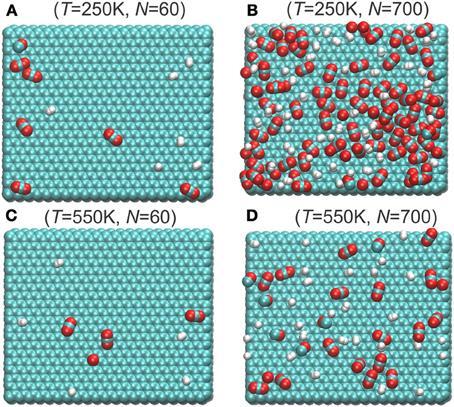

7 S/ határfelületi jelenségek 7
8 Adszorpció Alapfogalmak: Adszorpció: feldúsulás határfelületen (megkötődés az aktív centrumokon) Deszorpció: a felületen feldúsult/megkötött molekulák/atomok eltávolítása Adszorbens: nagy felületű szilárd anyag, az adszorpció színtere Adszorptívum: potenciálisan megköthető fluid molekula Adszorbátum: megkötődött (adszorbeálódott) fluid molekula Az adszorpció/deszorpció egyensúlyra vezető folyamat. 8
9 Az adszorpció mennyiségi leírása szilárd egykomponensű gáz határfelület (S/), állandó hőmérsékleten belső energia: Az S/ határfelület koncentráció profilja a felületi többlet (dúsulás) (pozitív adszorpció) entalpia: egyensúlyi gázfázis koncentrációja entrópia: szabadenergia: többlet adszorpció révén kialakuló szilárd fázis teljes rendszer kiindulási Szőri Milán: gáz (fluid) Kolloidkémia az adszorbeált réteg vastagsága Egyensúly akkor áll be, amikor a határfelületi többlet kémiai potenciálja egyenlővé válik a gáz tömbfázis kémiai 9 potenciáljával
10 Fiziszorpció és kemiszorpció összehasonlítása Tulajdonság Fiziszorpció Kemiszorpció Kölcsönhatás Másodrendű kölcsönhatások Elsőrendű kémiai kötés Határréteg vastagsága Akár többmolekulás Egymolekulás A folyamat entalpiaváltozása (hőeffektusa) Exoterm kj/mol Exoterm, több 100 kj/mol A folyamat kinetikája Spontán, gyors yakran aktiválást igényel 10
11 Az S/ adszorpció termodinamikája Spontán folyamatok esetén (T=állandó, p=állandó): ads = H ads T S ads < 0 Ha az adszorbátum szabadsági fokai csökkennek: S ads < 0 T S ads > 0 H ads < 0 (exoterm) Ha az adszorbátum disszociál (csak kemiszorpciónál): T S ads < 0 S ads > 0 akkor lehet H ads > 0 (endoterm is) 11
12 Adszorpciós entalpia (ΔH ads ) Adszorpciós entalpia függ az adszoreált anyag mennyiségétől: Az integrális adszorpciós entalpia (ΔH int ): az az átlagos entalpiamennyiség, amely adott mennyiségű adszorbeált gáznak (n s ) a borítatlan felületű adszorbensre történő adszorpciójakor szabadul fel. Kalorimetriás módszerrel közvetlenül mérhető. A differenciális adszorpciós entalpia (ΔH diff ): entalpiaváltozás, ami kis mennyiségű adszorbátum megkötésekor (dn s ) szabadul fel egy már n s mennyiségű adszorbeált molekulát tartalmazó felület esetében. mikrokaloriméter 12
13 Mitől függ az adszorbeált anyag mennyisége? Adszorbens tulajdonságai Anyagi minőség (első és másodrendű kötésre való hajlam) Fajlagos felület A felület admolekulák általi elérhetősége: Felület érdessége Porozitás Adszorptívum tulajdonságai Anyagi minőség (első és másodrendű kötésre való hajlam a felületi atomokkal és a többi adszorptívummal) Molekulaméret (helyigény) T és p (Le Chatelier-Braun elv alapján) 13

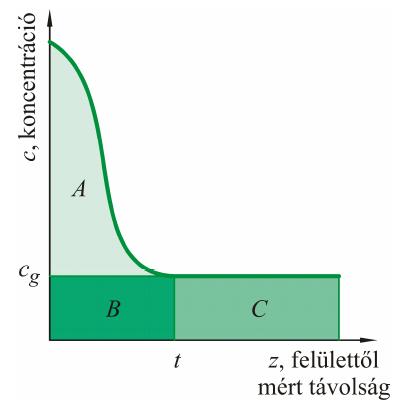

14 Az adszorbeált mennyiség jellemzése Felületi koncentráció [Γ s i ]=mol/m 2 : Γ s i = N i s A s Fajlagos adszorbeált mennyiség [n s i ]=mol/g : n s i = N i s m N i s : i-dik komponens adszorbeált mennyisége N s = p p V RT V = V edény V adszorbens A s : adszorbens fajlagos felülete m: adszorbens tömege Volumetriás meghatározás esetén (normál állapotra vonatkoztatva): ravimetriás meghatározásnál: m i s fajlagos felület (A s ): egységnyi tömegű anyag felülete. [A s ]=m 2 /g: a s = n i s Γ s= A s i m V i s 14
15 Az adszorpció leírására szolgáló függvények I. az egyensúlyi nyomás (p) helyett az ún. relatív nyomást (p r =p/p 0 ) használjuk az egyensúlyi nyomást a gáznak a T hőmérséklethez tartozó p 0 (T) telítési nyomásához (tenzió) viszonyítjuk. A p r =p/p 0 értékét szisztematikusan növelve mérhetjük az ún. adszorpciós izotermákat (T=állandó). Ha a telítés (p r 1) után visszafordulunk és a relatív nyomásokat szisztematikusan csökkentjük, a deszorpciós izotermát kapjuk. Ha a kétfajta izoterma azonos, reverzibilis, ha nem, irreverzibilis adszorpcióról beszélünk. 15
16 Az adszorpció leírására szolgáló függvények II. T=állandó p=állandó V=állandó 16
17 ázadszorpciós izoterma statikus határozása I. Volumetrikus módszer: állandó V és T adott mennyiségű gázt adagolunk a rendszerbe. Az adszorpció következtében a szabad gáz mennyisége csökken. (higanyszint/p-változás) elsősorban alacsony hőmérsékletű mérésekhez (termosztáló közeg cseppfolyós nitrogén, argon, jeges víz) használják 17
18 ázadszorpciós izoterma statikus határozása II. ravimetrikus módszer: klasszikus kvarcrugó elektronikus mikromérleg McBain-mérleg 18
19 ázadszorpciós izoterma statikus határozása IV. S Az elv ugyanaz, csak automatikus mérés 19

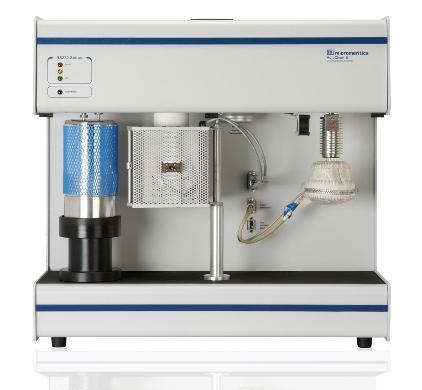

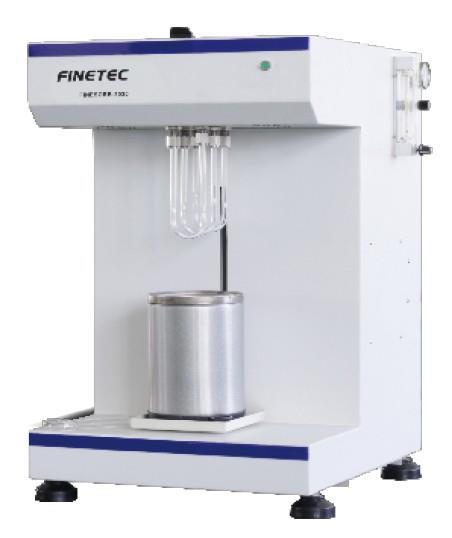

20 ázadszorpciós izoterma dinamikus határozása I. Mérési eljárás: Termosztált mintán ismert összetételű kétkomponensű gázelegyet áramoltatunk át, egyik komponens egyáltalán nem adszorbeálódik (pl. H 2 vagy He), a másik komponens (N 2 ) pedig csak alacsony hőmérsékleten, reverzibilisen Detektálás: pl. hővezető-képességi detektorral (TCD) 20

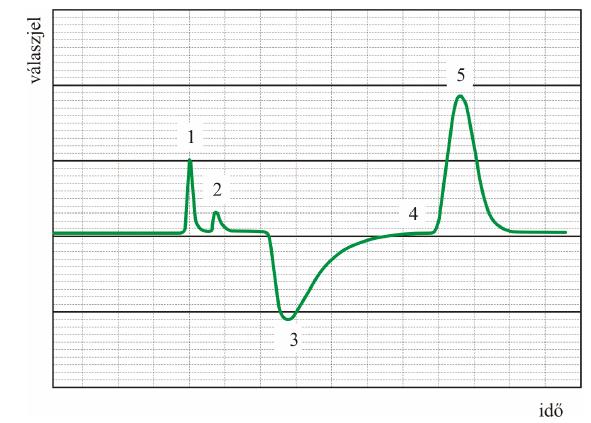

21 ázadszorpciós izoterma dinamikus határozása II. S deszorpciós csúcs kalibrációs csúcs kontrakció (áthelyezés a cseppfolyós N 2 -be) áthelyezés vízbe adszorpciós csúcs 21
22 ázadszorpciós izotermatípusok (IUPAC) Kis külső felületű mikropórusos anyagok fiziszorpciójára jellemző. A szűk mikropórusok feltöltődése már kis relatív nyomásoknál megtörténik. Kemiszorpció esetén. Reverzibilis izoterma (konvex) yenge adszorbens-adszorbátum kölcsönhatás Nincs B pont Pl. vízgőz adszorpciója tiszta grafit felületen Irreverzibilis izoterma yenge adszorbens-adszorbátum kölcsönhatás Pl. vízgőz adszorpciója pórusos apoláros felület kondenzáció Reverzibilis izoterma Rétegképzési mechanizmus Nempórusos vagy makropórusos anyagok egymolekulás. borítottság Irreverzibilis izoterma Hiszterézishurok Mezopórusos szorbensek Lépcsőzetes izoterma Többmolekulás réteges adszorpció Pl. grafitizált szénen az Ar/Kr adszorpciója 77 K-en. 22
23 Izotermák értelmezése I. Klasszikus izoterma modellek: Langmuir-modell BET-modell Dubinin-modell Újabb modellek: Numerikus molekula szimulációk Nagykanonikus Monte Carlo (CMC) Nemlineáris sűrűségfüggvény-elmélet (NLDFT) 23
24 Langmuir izoterma I. Fizikai modell (lásd következő dia) Feltételezések: a felület adszorpciós szempontból energetikailag homogén az adszorpciós réteg maximum egymolekulás vastagságú Nincsen laterális (oldalirányú) kölcsönhatás az adszorbeált molekulák között, azaz a felületi kötőhelyek véletlenszerűen töltődnek fel mindaddig, amíg szabad hely van a felületen Az adszorbeált molekulák immobilisak. A gázmolekulák ideális gázként viselkednek 24
25 Langmuir izoterma II. A borítottság: adszorpciós egyensúlyi állandó Adszorpció: Deszorpció: Egyensúlyban: 25

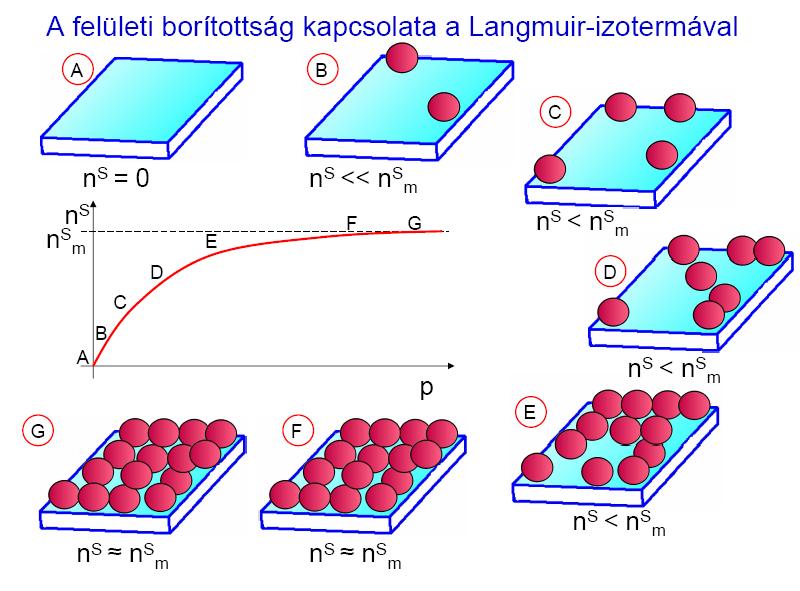

26 Langmuir Izoterma III. 26
27 Langmuir izoterma IV. Kis nyomások esetén a kifejezés egyszerűsödik: (Henry izoterma) 27

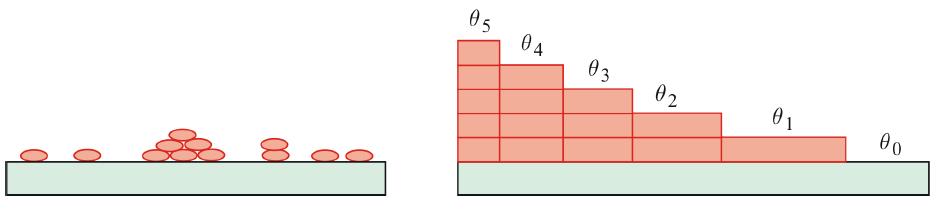

28 BET izoterma I. A Langmuir-modell kiterjesztése végtelen számú fiziszorbeált rétegre A rétegek között nincsen kölcsönhatás az egyes rétegek viselkedése leírható a Langmuir-modellel 28

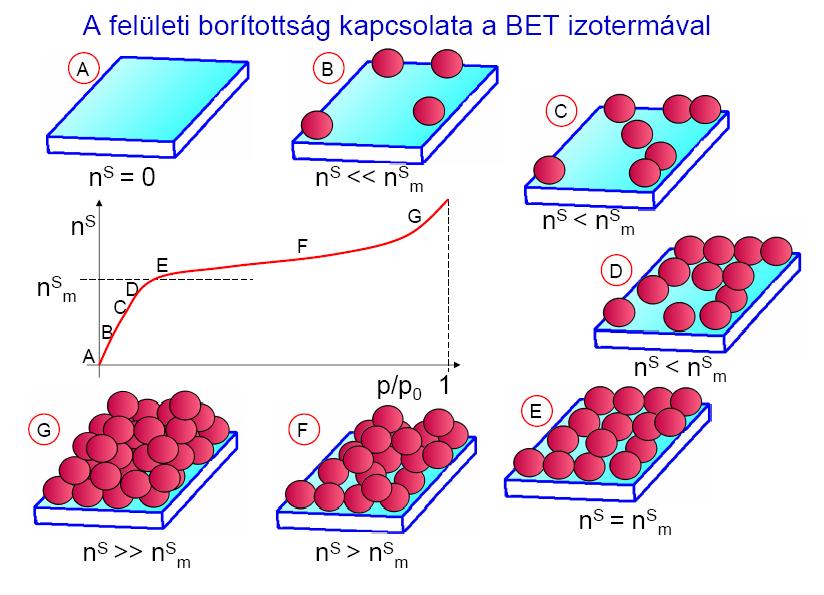

29 BET izoterma II. 29
30 BET izoterma III. Fajlagos felület meghatározása elterjedt módszer N 2 gáz adszorpcióját vizsgáljuk ekvidisztáns relatív nyomás-értékeknél (p/p 0 ) Meghatározás: N A : az Avogadro-szám, a s : a N 2 -molekula helyigénye megállapodás szerint 0,162 nm 2 /molekula 30

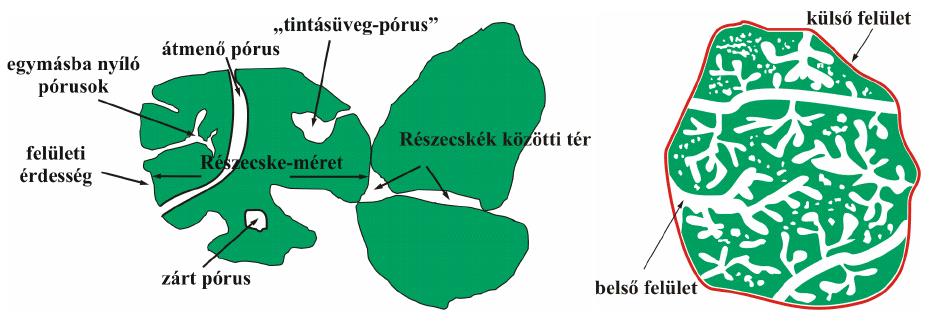

31 Pórus jellemzése 31
32 Pórusok energetikai viszonyai Ideálisan sík felületen: Potenciálfüggvény változása a pórusokban: w: pórusméret d: adszorbeált molekula átmérője Két falú, ideálisan sík felületen: w 32
33 IUPAC szerinti pórusosztályok: Pórusszélesség (w): hengeres pórusnál az átmérő, rés alakú pórusnál a szemben lévő síkok távolsága makropórus, amelynek szélessége nagyobb mint 50 nm, mezopórus, amelynek szélessége 2 50 nm közé esik, mikropórus, amelynek szélessége kisebb mint 2 nm. Mikropórus Mezopórus Makropórus 2 nm 50 nm w/nm 33
34 Dubinin izoterma Mikropórusos rendszerek viselkedésének leírására: éppen betöltött térfogata a mikropórusok teljes térfogata a borítottság a gáz A adszorpciós potenciáljának és a rendszer E karakterisztikus energiájának arányától függ: ahol 34
35 Izoterma egyenletek összefoglalása 35
36 Az adszorpciós hiszterézis I. Mezopórusos szorbensek esetén az izoterma nem reverzibilis, az izotermán a p/p 0 > 0,42 Ok: az adszorpció és a deszorpció eltérő mechanizmusa, gátolt deszorpció (a pórusalak szabálytalansága, pórushálózat). 36
37 Az adszorpciós hiszterézis II. Szűk méreteloszlású hengerszimmetrikus nyitott pórusokat tartalmazó rendszereknél. Különböző méretű és alakú pórusok hálózata esetén tapasztalható. Lemezes részecskék által határolt rés alakú pórusok esetén Sok mikropórust is tartalmazó rendszereknél 37

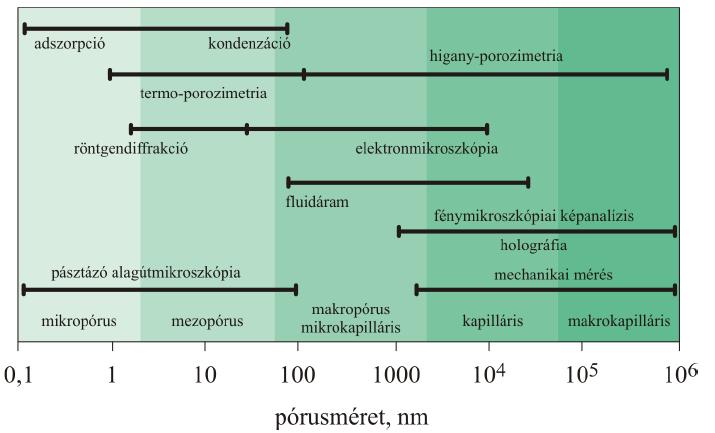

38 Pórusméret-meghatározási módszerek Kísérleti eljárások: Szimulációs eljárások: Nagykanonikus Monte Carlo (CMC) Nemlineáris sűrűségfüggvény-elmélet (NLDFT) 38
39 Hagyományos adszorbensek 39

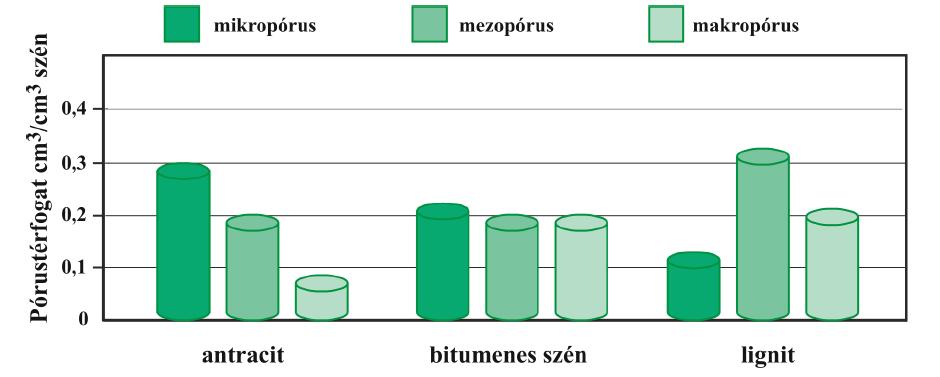

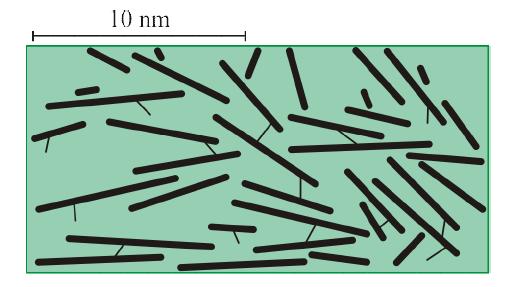

40 Aktív szén I. Összetétel: C (50 95%), H, O, és a szervetlen sók és fém-oxidok) Nincs szerkezeti képlete, szerkezete grafitszerű Kiindulási anyaga: olaj, kőszén, tőzeg, fa, műanyagok, csonthéjas gyümölcsök magja (kókuszdió). Végleges pórusszerkezetét fizikai vagy kémiai aktiválással alakítják ki A nyersanyag megválasztása meghatározza a keletkező szén porozitását fajlagos felülete: m 2 /g 40
41 Aktív szén II. felületi heterogenitása a titka : szinte minden molekulafajta megtalálja a számára megfelelő kötő- vagy aktív helyet Kereskedelmi aktív szenek megjelenési formái: 41

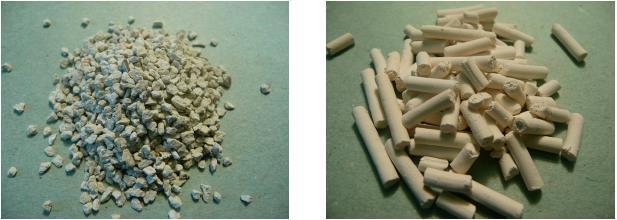

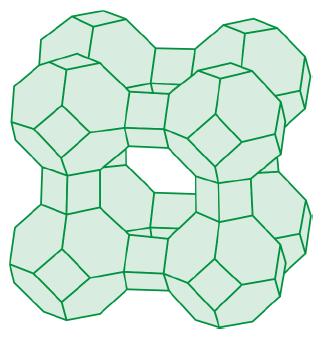

42 Zeolitok I. A zeolitok az alumínium-szilikátok családjába tartozó anyagok Általános képletük: M x/n [(AlO 2 ) x (SiO 2 ) y ] mh 2 O jól definiált csatornákat és nyitott kalitkákat tartalmaz ( molekulaszita vagy molekulaszűrő ) Fajlagos felület: több száz m 2 /g felületű méretszelektív adszorbens 42
43 Zeolitok II. Felhasználása: hűtőszekrények hűtőfolyadékának, járművek fékrendszerének, légkondicionáló berendezéseknek a zárt cirkulációs körében vagy transzformátorolajoknál az esetlegesen bekerülő víz megkötésére a levegő alkotóinak szétválasztására, cseppfolyósítható nitrogén és oxigéndús levegő illetve előállítása zeolitok ioncserélő képességét a modern mosóporokban használják ki a víz keménységét okozó Ca 2+ és Mg 2+ ionok megkötésére. 43

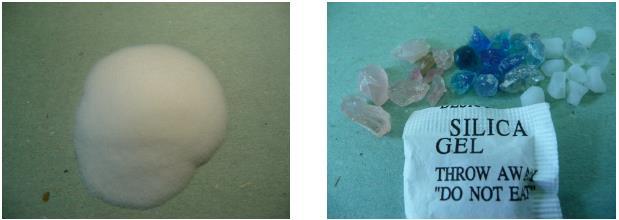

44 zilikagél I. amorf pórusos SiO 2 Fajlagos felülete: akár 800 m 2 /g is lehet. Előállítása: 44
45 zilikagél II. Felhasználása: Katalizátorként használják krakkolásnál, számos folyamatban katalizátorhordozó. Nagy vízaffinitása miatt legelterjedtebben szárítószer 45
46 46
Kolloidkémia 5. előadás Határfelületi jelenségek II. Folyadék-folyadék, szilárd-folyadék határfelületek. Szőri Milán: Kolloidkémia
Kolloidkémia 5. előadás Határfelületi jelenségek II. Folyadék-folyadék, szilárd-folyadék határfelületek 1 Határfelületi rétegek 2 Pavel Jungwirth, Nature, 2011, 474, 168 169. / határfelületi jelenségek
RészletesebbenSZILÁRD/GÁZ HATÁRFELÜLETI ADSZORPCIÓ
ZILÁRD/GÁZ HATÁRFELÜLETI ADZORPCIÓ 1. Elméleti bevezető: gázok adszorpciója szilárd adszorbenseken zilárd testek határfelületén az erőtér mindig anizotróp, ezért az adszorptívum (a fluid fázisban jelen
RészletesebbenKémiai átalakulások. A kémiai reakciók körülményei. A rendszer energiaviszonyai
Kémiai átalakulások 9. hét A kémiai reakció: kötések felbomlása, új kötések kialakulása - az atomok vegyértékelektronszerkezetében történik változás egyirányú (irreverzibilis) vagy megfordítható (reverzibilis)
RészletesebbenKatalízis. Tungler Antal Emeritus professzor 2017
Katalízis Tungler Antal Emeritus professzor 2017 Fontosabb időpontok: sósav oxidáció, Deacon process 1860 kéndioxid oxidáció 1875 ammónia oxidáció 1902 ammónia szintézis 1905-1912 metanol szintézis 1923
RészletesebbenAz egyensúly. Általános Kémia: Az egyensúly Slide 1 of 27
Az egyensúly 6'-1 6'-2 6'-3 6'-4 6'-5 Dinamikus egyensúly Az egyensúlyi állandó Az egyensúlyi állandókkal kapcsolatos összefüggések Az egyensúlyi állandó számértékének jelentősége A reakció hányados, Q:
Részletesebben5. Az adszorpciós folyamat mennyiségi leírása a Langmuir-izoterma segítségével
5. Az adszorpciós folyamat mennyiségi leírása a Langmuir-izoterma segítségével 5.1. Átismétlendő anyag 1. Adszorpció (előadás) 2. Langmuir-izoterma (előadás) 3. Spektrofotometria és Lambert Beer-törvény
RészletesebbenAz anyagi rendszer fogalma, csoportosítása
Az anyagi rendszer fogalma, csoportosítása A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011 1 1 A rendszer fogalma A körülöttünk levő anyagi világot atomok, ionok, molekulák építik
Részletesebben1 Műszaki hőtan Termodinamika. Ellenőrző kérdések-02 1
1 Műszaki hőtan Termodinamika. Ellenőrző kérdések-02 1 Kérdések. 1. Mit mond ki a termodinamika nulladik főtétele? Azt mondja ki, hogy mindenegyes termodinamikai kölcsönhatáshoz tartozik a TDR-nek egyegy
RészletesebbenEnergia. Energia: munkavégző, vagy hőközlő képesség. Kinetikus energia: a mozgási energia
Kémiai változások Energia Energia: munkavégző, vagy hőközlő képesség. Kinetikus energia: a mozgási energia Potenciális (helyzeti) energia: a részecskék kölcsönhatásából származó energia. Energiamegmaradás
RészletesebbenKémiai átalakulások. A kémiai reakciók körülményei. A rendszer energiaviszonyai
Kémiai átalakulások 9. hét A kémiai reakció: kötések felbomlása, új kötések kialakulása - az atomok vegyértékelektronszerkezetében történik változás egyirányú (irreverzibilis) vagy megfordítható (reverzibilis)
RészletesebbenA gáz halmazállapot. A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011
A gáz halmazállapot A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 0 Halmazállapotok, állapotjelzők Az anyagi rendszerek a részecskék közötti kölcsönhatásoktól és az állapotjelzőktől függően
RészletesebbenAz egyensúly. Általános Kémia: Az egyensúly Slide 1 of 27
Az egyensúly 10-1 Dinamikus egyensúly 10-2 Az egyensúlyi állandó 10-3 Az egyensúlyi állandókkal kapcsolatos összefüggések 10-4 Az egyensúlyi állandó számértékének jelentősége 10-5 A reakció hányados, Q:
RészletesebbenLégköri termodinamika
Légköri termodinamika Termodinamika: a hőegyensúllyal, valamint a hőnek, és más energiafajtáknak kölcsönös átalakulásával foglalkozó tudományág. Meteorológiai vonatkozása ( a légkör termodinamikája): a
RészletesebbenFIZIKA I. Ez egy gázos előadás lesz! (Ideális gázok hőtana) Dr. Seres István
Ez egy gázos előadás lesz! ( hőtana) Dr. Seres István Kinetikus gázelmélet gáztörvények Termodinamikai főtételek fft.szie.hu 2 Seres.Istvan@gek.szie.hu Kinetikus gázelmélet Az ideális gáz állapotjelzői:
RészletesebbenEnergia. Energiamegmaradás törvénye: Energia: munkavégző, vagy hőközlő képesség. Az energia nem keletkezik, nem is szűnik meg, csak átalakul.
Kémiai változások Energia Energia: munkavégző, vagy hőközlő képesség. Energiamegmaradás törvénye: Az energia nem keletkezik, nem is szűnik meg, csak átalakul. A világegyetem energiája állandó. Energia
RészletesebbenKémiai reakciók sebessége
Kémiai reakciók sebessége reakciósebesség (v) = koncentrációváltozás változáshoz szükséges idő A változás nem egyenletes!!!!!!!!!!!!!!!!!! v= ± dc dt a A + b B cc + dd. Melyik reagens koncentrációváltozását
RészletesebbenReakciókinetika. Általános Kémia, kinetika Dia: 1 /53
Reakciókinetika 9-1 A reakciók sebessége 9-2 A reakciósebesség mérése 9-3 A koncentráció hatása: a sebességtörvény 9-4 Nulladrendű reakció 9-5 Elsőrendű reakció 9-6 Másodrendű reakció 9-7 A reakciókinetika
RészletesebbenDiffúzió. Diffúzió sebessége: gáz > folyadék > szilárd (kötőerő)
Diffúzió Diffúzió - traszportfolyamat (fonon, elektron, atom, ion, hőmennyiség...) Elektromos vezetés (Ohm) töltés áram elektr. potenciál grad. Hővezetés (Fourier) energia áram hőmérséklet különbség Kémiai
RészletesebbenÖSSZEFOGLALÁS HŐTANI FOLYAMATOK
ÖSSZEFOGLALÁS HŐTANI FOLYAMATOK HŐTÁGULÁS lineáris (hosszanti) hőtágulási együttható felületi hőtágulási együttható megmutatja, hogy mennyivel változik meg a test hossza az eredeti hosszához képest, ha
RészletesebbenAtomok. szilárd. elsődleges kölcsönhatás. kovalens ionos fémes. gázok, folyadékok, szilárd anyagok. ionos fémek vegyületek ötvözetek
Atomok elsődleges kölcsönhatás kovalens ionos fémes véges számú atom térhálós szerkezet 3D ionos fémek vegyületek ötvözetek molekulák atomrácsos vegyületek szilárd gázok, folyadékok, szilárd anyagok Gázok
RészletesebbenGázok. 5-7 Kinetikus gázelmélet 5-8 Reális gázok (limitációk) Fókusz Légzsák (Air-Bag Systems) kémiája
Gázok 5-1 Gáznyomás 5-2 Egyszerű gáztörvények 5-3 Gáztörvények egyesítése: Tökéletes gáz egyenlet és általánosított gáz egyenlet 5-4 A tökéletes gáz egyenlet alkalmazása 5-5 Gáz halmazállapotú reakciók
RészletesebbenA kolloidika alapjai. 4. Fluid határfelületek
A kolloidika alapjai 4. Fluid határfelületek Kolloid rendszerek csoportosítása 1. Folyadék-gáz határfelület Folyadék-gáz határfelület -felületi szabadenergia = felületi feszültség ( [γ] = mn/m = mj/m 2
RészletesebbenA kémiai és az elektrokémiai potenciál
Dr. Báder Imre A kémiai és az elektrokémiai potenciál Anyagi rendszerben a termodinamikai egyensúly akkor állhat be, ha a rendszerben a megfelelő termodinamikai függvénynek minimuma van, vagyis a megváltozása
RészletesebbenADSZORPCIÓ Gázadszorpció és jódszám-meghatározás
ADSZORPCIÓ Gázadszorpció és jódszám-meghatározás Kötelező irodalom: Szekrényesy Tamás: Kolloidika I (609191), Műegyetemi Kiadó, 2000, 135-142. old. Ajánlott irodalom: (1) Sawinsky János, Deák András, Simándi
RészletesebbenFermi Dirac statisztika elemei
Fermi Dirac statisztika elemei A Fermi Dirac statisztika alapjai Nagy részecskeszámú rendszerek fizikai jellemzéséhez statisztikai leírást kell alkalmazni. (Pl. gázokra érvényes klasszikus statisztika
RészletesebbenMűvelettan 3 fejezete
Művelettan 3 fejezete Impulzusátadás Hőátszármaztatás mechanikai műveletek áramlástani műveletek termikus műveletek aprítás, osztályozás ülepítés, szűrés hűtés, sterilizálás, hőcsere Komponensátadás anyagátadási
RészletesebbenGázok. 5-7 Kinetikus gázelmélet 5-8 Reális gázok (korlátok) Fókusz: a légzsák (Air-Bag Systems) kémiája
Gázok 5-1 Gáznyomás 5-2 Egyszerű gáztörvények 5-3 Gáztörvények egyesítése: Tökéletes gázegyenlet és általánosított gázegyenlet 5-4 A tökéletes gázegyenlet alkalmazása 5-5 Gáz reakciók 5-6 Gázkeverékek
RészletesebbenAz atom- olvasni. 1. ábra Az atom felépítése 1. Az atomot felépítő elemi részecskék. Proton, Jele: (p+) Neutron, Jele: (n o )
Az atom- olvasni 2.1. Az atom felépítése Az atom pozitív töltésű atommagból és negatív töltésű elektronokból áll. Az atom atommagból és elektronburokból álló semleges kémiai részecske. Az atommag pozitív
RészletesebbenSzilárd gáz határfelület. Berka Márta 2009/2010/II
Szilárd gáz határfelület Berka Márta 2009/2010/II 1 Szilárd gáz határfelület Hasonlóság a fluid határfelületekhez, felületi feszültség Különbségek: állandó alak γa, γ F deformáció- feszültség, (aprítási
RészletesebbenÁltalános kémia képletgyűjtemény. Atomszerkezet Tömegszám (A) A = Z + N Rendszám (Z) Neutronok száma (N) Mólok száma (n)
Általános kémia képletgyűjtemény (Vizsgára megkövetelt egyenletek a szimbólumok értelmezésével, illetve az egyenletek megfelelő alkalmazása is követelmény) Atomszerkezet Tömegszám (A) A = Z + N Rendszám
RészletesebbenKinetika. Általános Kémia, kinetika Dia: 1 /53
Kinetika 15-1 A reakciók sebessége 15-2 Reakciósebesség mérése 15-3 A koncentráció hatása: a sebességtörvény 15-4 Nulladrendű reakció 15-5 Elsőrendű reakció 15-6 Másodrendű reakció 15-7 A reakció kinetika
RészletesebbenSzakértesítő 1 Interkerám szakmai füzetek A folyósító szerek viselkedése a kerámia anyagokban
Szakértesítő 1 Interkerám szakmai füzetek A folyósító szerek viselkedése a kerámia anyagokban A folyósító szerek viselkedése a kerámia anyagokban Bevezetés A kerámia masszák folyósításkor fő cél az anyag
RészletesebbenAtomok. szilárd. elsődleges kölcsönhatás. kovalens ionos fémes. gázok, folyadékok, szilárd anyagok. ionos fémek vegyületek ötvözetek
Atomok elsődleges kölcsönhatás kovalens ionos fémes véges számú atom térhálós szerkezet 3D ionos fémek vegyületek ötvözetek molekulák atomrácsos vegyületek szilárd gázok, folyadékok, szilárd anyagok Gázok
RészletesebbenModellezési esettanulmányok. elosztott paraméterű és hibrid példa
Modellezési esettanulmányok elosztott paraméterű és hibrid példa Hangos Katalin Számítástudomány Alkalmazása Tanszék Veszprémi Egyetem Haladó Folyamatmodellezés és modell analízis PhD kurzus p. 1/38 Tartalom
RészletesebbenKörnyezeti kémia: A termodinamika főtételei, a kémiai egyensúly
Környezeti kémia: A termodinamika főtételei, a kémiai egyensúly Bányai István DE TTK Kolloid- és Környezetkémiai Tanszék 2013.01.11. Környezeti fizikai kémia 1 A fizikai-kémia és környezeti kémia I. A
Részletesebben2011/2012 tavaszi félév 2. óra. Tananyag:
2011/2012 tavaszi félév 2. óra Tananyag: 2. Gázelegyek, gőztenzió Gázelegyek összetétele, térfogattört és móltört egyezősége Gázelegyek sűrűsége Relatív sűrűség Parciális nyomás és térfogat, Dalton-törvény,
RészletesebbenTermodinamikai bevezető
Termodinamikai bevezető Alapfogalmak Termodinamikai rendszer: Az univerzumnak az a részhalmaza, amit egy termodinamikai vizsgálat során vizsgálunk. Termodinamikai környezet: Az univerzumnak a rendszeren
RészletesebbenKolloidkémia 1. előadás Első- és másodrendű kémiai kötések és szerepük a kolloid rendszerek kialakulásában. Szőri Milán: Kolloidkémia
Kolloidkémia 1. előadás Első- és másodrendű kémiai kötések és szerepük a kolloid rendszerek kialakulásában 1 Órarend 2 Kurzussal kapcsolatos emlékeztető Kurzus: Az előadás látogatása ajánlott Gyakorlat
RészletesebbenDiffúzió. Diffúzió. Diffúzió. Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd
Anyagszerkezettan és anyagvizsgálat 5/6 Diffúzió Dr. Szabó Péter János szpj@eik.bme.hu Diffúzió Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd
RészletesebbenTermodinamika (Hőtan)
Termodinamika (Hőtan) Termodinamika A hőtan nagyszámú részecskéből (pl. gázmolekulából) álló makroszkópikus rendszerekkel foglalkozik. A nagy számok miatt érdemes a mólt bevezetni, ami egy Avogadro-számnyi
RészletesebbenKövetelmények: f - részvétel az előadások 67 %-án - 3 db érvényes ZH (min. 50%) - 4 elfogadott laborjegyzőkönyv
Fizikai kémia és radiokémia B.Sc. László Krisztina 18-93 klaszlo@mail.bme.hu F ép. I. lépcsőház 1. emelet 135 http://oktatas.ch.bme.hu/oktatas/konyvek/fizkem/kornymern Követelmények: 2+0+1 f - részvétel
RészletesebbenAnyagismeret 2016/17. Diffúzió. Dr. Mészáros István Diffúzió
Anyagismeret 6/7 Diffúzió Dr. Mészáros István meszaros@eik.bme.hu Diffúzió Különféle anyagi részecskék anyagon belüli helyváltoztatása Az anyag lehet gáznemű, folyékony vagy szilárd Diffúzió Diffúzió -
RészletesebbenAz elektromos kettősréteg. Az elektromos potenciálkülönbség eredete, értéke és az azt befolyásoló tényezők. Kolloidok stabilitása.
Az elektromos kettősréteg. Az elektromos potenciálkülönbség eredete, értéke és az azt befolyásoló tényezők. Kolloidok stabilitása. Adszorpció oldatból szilárd felületre Adszorpció oldatból Nem-elektrolitok
RészletesebbenELTE II. Fizikus, 2005/2006 I. félév KISÉRLETI FIZIKA Hıtan 9. (XI. 23)
ELE II. Fizikus, 005/006 I. félév KISÉRLEI FIZIKA Hıtan 9. (XI. 3) Kémiai reakciók Gázelegyek termodinamikája 1) Dalton törvény: Azonos hımérséklető, de eltérı anyagi minıségő és V térfogatú gázkeverékben
RészletesebbenFázisátalakulások, avagy az anyag ezer arca. Sasvári László ELTE Fizikai Intézet ELTE Bolyai Kollégium
Fázisátalakulások, avagy az anyag ezer arca Sasvári László ELTE Fizikai Intézet ELTE Bolyai Kollégium Atomoktól a csillagokig, Budapest, 2016. december 8. Fázisátalakulások Csak kondenzált anyag? A kondenzált
RészletesebbenSzámítógépek és modellezés a kémiai kutatásokban
Számítógépek és modellezés a kémiai kutatásokban Jedlovszky Pál Határfelületek és nanorendszerek laboratóriuma Alkímia ma 214 április 3. VALÓDI RENDSZEREK MODELL- ALKOTÁS MODELL- RENDSZEREK KÍSÉRLETEK
RészletesebbenAz előadás vázlata: Állapotjelzők: Állapotjelzők: Állapotjelzők: Állapotjelzők: nagy közepes kicsi. Hőmérséklet, T tapasztalat (hideg, meleg).
Az előadás vázlata: I. A tökéletes gáz és állapotegyenlete. izoterm, izobár és izochor folyamatok. II. Tökéletes gázok elegyei, a móltört fogalma, a parciális nyomás, a Dalton-törvény. III. A reális gázok
RészletesebbenFafizika 4. előadás fa-víz kapcsolat II. Szorpciós jelenségek, hiszterézis
Fafizika 4. előadás fa-víz kapcsolat II. Szorpciós jelenségek, hiszterézis Prof. Dr. Molnár Sándor NYME, FMK, Faanyagtudományi Intézet Szorpciós elméletek A fának, mint kapillár-porózus anyagnak egyik
RészletesebbenVegyületek - vegyületmolekulák
Vegyületek - vegyületmolekulák 3.Az anyagok csoportosítása összetételük szerint Egyszerű összetett Azonos atomokból állnak különböző atomokból állnak Elemek vegyületek keverékek Fémek Félfémek Nemfémek
RészletesebbenBadari Andrea Cecília
Nagy nitrogéntartalmú bio-olajokra jellemző modellvegyületek katalitikus hidrodenitrogénezése Badari Andrea Cecília MTA Természettudományi Kutatóközpont, Anyag- és Környezetkémiai Intézet, Környezetkémiai
RészletesebbenA szilárd testek alakja és térfogata észrevehetően csak nagy erő hatására változik meg. A testekben a részecskék egymáshoz közel vannak, kristályos
Az anyagok lehetséges állapotai, a fizikai körülményektől (nyomás, hőmérséklet) függően. Az anyagokat általában a normál körülmények között jellemző állapotuk alapján soroljuk be szilád, folyékony vagy
RészletesebbenTöbbkomponensű rendszerek. Diszperz rendszerek. Kolloid rendszerek tulajdonságai. Folytonos közegben eloszlatott részecskék - diszperz rendszerek
Többkomponensű rendszerek 7. hét Folytonos közegben eloszlatott részecskék - diszperz rendszerek homogén - kolloid - heterogén rendszerek - a részecskék mérete alapján Diszperz rendszerek Homogén rendszerek
RészletesebbenVíz. Az élő anyag szerkezeti egységei. A vízmolekula szerkezete. Olyan mindennapi, hogy fel sem tűnik, milyen különleges
Az élő anyag szerkezeti egységei víz nukleinsavak fehérjék membránok Olyan mindennapi, hogy fel sem tűnik, milyen különleges A Föld felszínének 2/3-át borítja Előfordulása az emberi szövetek felépítésében
RészletesebbenFIZIKA I. Ez egy gázos előadás lesz! (Ideális gázok hőtana) Dr. Seres István
Ez egy gázos előadás lesz! ( hőtana) Dr. Seres István Kinetikus gázelmélet gáztörvények Termodinamikai főtételek fft.szie.hu 2 Seres.Istvan@gek.szie.hu Kinetikus gázelmélet Az ideális gáz állapotjelzői:
RészletesebbenHOMOGÉN EGYENSÚLYI ELEKTROKÉMIA: ELEKTROLITOK TERMODINAMIKÁJA
HOMOGÉN EGYENSÚLYI ELEKTROKÉMIA: ELEKTROLITOK TERMODINAMIKÁJA I. Az elektrokémia áttekintése. II. Elektrolitok termodinamikája. A. Elektrolitok jellemzése B. Ionok termodinamikai képződési függvényei C.
RészletesebbenHőtan ( első rész ) Hőmérséklet, szilárd tárgyak és folyadékok hőtágulása, gázok állapotjelzői
Hőtan ( első rész ) Hőmérséklet, szilárd tárgyak és folyadékok hőtágulása, gázok állapotjelzői Hőmérséklet Az anyagok melegségének mérésére hőmérsékleti skálákat találtak ki: Celsius-skála: 0 ºC pontja
RészletesebbenMakroszkópos tulajdonságok, jelenségek, közvetlenül mérhető mennyiségek leírásával foglalkozik (például: P, V, T, összetétel).
Mire kell? A mindennapi gyakorlatban előforduló jelenségek (például fázisátalakulások, olvadás, dermedés, párolgás) értelmezéséhez, kvantitatív leírásához. Szerkezeti anyagok tulajdonságainak változása
RészletesebbenAz energia. Energia : munkavégző képesség (vagy hőközlő képesség)
Az energia Energia : munkavégző képesség (vagy hőközlő képesség) Megjelenési formái: Munka: irányított energiaközlés (W=Fs) Sugárzás (fényrészecskék energiája) Termikus energia: atomok, molekulák véletlenszerű
RészletesebbenSzilárd gáz határfelület. Bányai István 2016 DE Fizikai Kémiai Tanszék
Szilárd gáz határfelület Bányai István 2016 DE Fizikai Kémiai Tanszék 1 Szilárd gáz határfelület Hasonlóság a fluid határfelületekhez, felületi feszültség modell létezik Különbségek: állandó alak γa, γf
RészletesebbenKatalízis. A homogén és heterogén katalízis jellemzıinek összehasonlítása
Heterogén katalízis Katalízis Egy katalitikus reakció általában több lépésben megy végbe. A katalizátor az első lépések egyikében reaktánsként, az utolsó lépések valamelyikében pedig termékként szerepel.
Részletesebben1. SI mértékegységrendszer
I. ALAPFOGALMAK 1. SI mértékegységrendszer Alapegységek 1 Hosszúság (l): méter (m) 2 Tömeg (m): kilogramm (kg) 3 Idő (t): másodperc (s) 4 Áramerősség (I): amper (A) 5 Hőmérséklet (T): kelvin (K) 6 Anyagmennyiség
RészletesebbenFIZIKA. Ma igazán belemelegszünk! (hőtan) Dr. Seres István
FIZIKA Ma igazán belemelegszünk! (hőtan) Dr. Seres István Hőtágulás, kalorimetria, Halmazállapot változások fft.szie.hu 2 Seres.Istvan@gek.szi.hu Lineáris (vonalmenti) hőtágulás L L L 1 t L L0 t L 0 0
RészletesebbenDigitális tananyag a fizika tanításához
Digitális tananyag a izika tanításához Gázok állaotjelzői Adott mennyiségű gáz állaotjelzői: Nyomás: []=Pa=N/m Térogat []=m 3 Hőmérséklet [T]=K; A gázok állaotát megadó egyéb mennyiségek: tömeg: [m]=g
RészletesebbenHatárfelületi jelenségek. Fogorvosi anyagtan fizikai alapjai 3. Általános anyagszerkezeti ismeretek. N m J 2
Határelületi jelenségek 1. Felületi eszültség Fogorvosi anyagtan izikai alapjai 3. Általános anyagszerkezeti ismeretek Határelületi jelenségek Kiemelt témák: elületi eszültség adhézió nedvesítés ázis ázisdiagramm
Részletesebben1. előadás. Gáztörvények. Fizika Biofizika I. 2015/2016. Kapcsolódó irodalom:
1. előadás Gáztörvények Kapcsolódó irodalom: Fizikai-kémia I: Kémiai Termodinamika(24-26 old) Chemical principles: The quest for insight (Atkins-Jones) 6. fejezet Kapcsolódó multimédiás anyag: Youtube:
RészletesebbenA metabolizmus energetikája
A metabolizmus energetikája Dr. Bódis Emőke 2015. október 7. JJ9 Miért tanulunk bonyolult termodinamikát? Miért tanulunk bonyolult termodinamikát? Mert a biokémiai rendszerek anyag- és energiaáramlásának
RészletesebbenAz anyagi rendszerek csoportosítása
Általános és szervetlen kémia 1. hét A kémia az anyagok tulajdonságainak leírásával, átalakulásaival, elıállításának lehetıségeivel és felhasználásával foglalkozik. Az általános kémia vizsgálja az anyagi
RészletesebbenOrszágos Középiskolai Tanulmányi Verseny 2010/2011. tanév Kémia I. kategória 2. forduló Megoldások
Oktatási Hivatal Országos Középiskolai Tanulmányi Verseny 2010/2011. tanév Kémia I. kategória 2. forduló Megoldások I. FELADATSOR 1. C 6. C 11. E 16. C 2. D 7. B 12. E 17. C 3. B 8. C 13. D 18. C 4. D
RészletesebbenTermokémia. Hess, Germain Henri (1802-1850) A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011
Termokémia Hess, Germain Henri (1802-1850) A bemutatót összeállította: Fogarasi József, Petrik Lajos SZKI, 2011 A reakcióhő fogalma A reakcióhő tehát a kémiai változásokat kísérő energiaváltozást jelenti.
RészletesebbenMolekuláris dinamika I. 10. előadás
Molekuláris dinamika I. 10. előadás Miről is szól a MD? nagy részecskeszámú rendszerek ismerjük a törvényeket mikroszkópikus szinten minden részecske mozgását szimuláljuk? Hogyan tudjuk megérteni a folyadékok,
RészletesebbenA TÖMEGSPEKTROMETRIA ALAPJAI
A TÖMEGSPEKTROMETRIA ALAPJAI web.inc.bme.hu/csonka/csg/oktat/tomegsp.doc alapján tömeg-töltés arány szerinti szétválasztás a legérzékenyebb módszerek közé tartozik (Nagyon kis anyagmennyiség kimutatására
RészletesebbenAerogél alapú gyógyszerszállító rendszerek. Tóth Tünde Anyagtudomány MSc
Aerogél alapú gyógyszerszállító rendszerek Tóth Tünde Anyagtudomány MSc 2016. 04. 22. 1 A gyógyszerszállítás problémái A hatóanyag nem oldódik megfelelően Szelektivitás hiánya Nem megfelelő eloszlás A
RészletesebbenKÉMIA ÍRÁSBELI ÉRETTSÉGI- FELVÉTELI FELADATOK 2002
1. oldal KÉMIA ÍRÁSBELI ÉRETTSÉGI FELVÉTELI FELADATOK 2002 JAVÍTÁSI ÚTMUTATÓ Az írásbeli felvételi vizsgadolgozatra összesen 100 (dolgozat) pont adható, a javítási útmutató részletezése szerint. Minden
RészletesebbenHevesy György Országos Kémiaverseny Kerületi forduló február évfolyam
Hevesy György Országos Kémiaverseny Kerületi forduló 2013. február 20. 8. évfolyam A feladatlap megoldásához kizárólag periódusos rendszert és elektronikus adatok tárolására nem alkalmas zsebszámológép
RészletesebbenÁltalános és szervetlen kémia Laborelıkészítı elıadás I.
Általános és szervetlen kémia Laborelıkészítı elıadás I. Halmazállapotok, fázisok Fizikai állapotváltozások (fázisátmenetek), a Gibbs-féle fázisszabály Fizikai módszerek anyagok tisztítására - Szublimáció
RészletesebbenFázisátalakulások. A víz fázisai. A nem közönséges (II-VIII) jég kristálymódosulatok csak több ezer bar nyomáson jelentkeznek.
Fázisátalakulások A víz fázisai. A nem közönséges (II-VIII) jég kristálymódosulatok csak több ezer bar nyomáson jelentkeznek. Fából vaskarika?? K Vizes kalapács Ha egy tartályban a folyadék fölötti térrészből
RészletesebbenAxiomatikus felépítés az axiómák megalapozottságát a felépített elmélet teljesítképessége igazolja majd!
Hol vagyunk most? Definiáltuk az alapvet fogalmakat! - TD-i rendszer, fajtái - Környezet, fal - TD-i rendszer jellemzi - TD-i rendszer leírásához szükséges változók, állapotjelzk, azok csoportosítása -
RészletesebbenMegjegyzések (észrevételek) a szabad energia és a szabad entalpia fogalmához
Dr. Pósa Mihály Megjegyzések (észrevételek) a szabad energia és a szabad entalpia fogalmához 1. Bevezetés Shillady Don professzor az Amerikai Kémiai Szövetség egyik tanácskozásán felhívta a figyelmet a
RészletesebbenA feladatok megoldásához csak a kiadott periódusos rendszer és számológép használható!
1 MŰVELTSÉGI VERSENY KÉMIA TERMÉSZETTUDOMÁNYI KATEGÓRIA Kedves Versenyző! A versenyen szereplő kérdések egy része általad már tanult tananyaghoz kapcsolódik, ugyanakkor a kérdések másik része olyan ismereteket
RészletesebbenHatárfelületi jelenségek: szétterülés és nedvesítés
Határfelületi jelenségek: szétterülés és nedvesítés Bányai István Kolloid.unideb.hu 1 A felületi feszültség koncepció A felületi feszültség a felület egységnyi vonaldarabjára ható, arra merőleges a és
RészletesebbenÉgés és oltáselmélet I. (zárójelben a helyes válaszra adott pont)
Égés és oltáselmélet I. (zárójelben a helyes válaszra adott pont) 1. "Az olyan rendszereket, amelyek határfelülete a tömegáramokat megakadályozza,... rendszernek nevezzük" (1) 2. "Az olyan rendszereket,
RészletesebbenAltalános Kémia BMEVESAA101 tavasz 2008
Folyadékok és szilárd anayagok 3-1 Intermolekuláris erők, folyadékok tulajdonságai 3-2 Folyadékok gőztenziója 3-3 Szilárd anyagok néhány tulajdonsága 3-4 Fázisdiagram 3-5 Van der Waals kölcsönhatások 3-6
Részletesebben5. előadás 12-09-16 1
5. előadás 12-09-16 1 H = U + PV; U=Q-PV H = U + (PV); P= áll H = U + P V; U=Q-P V; U=Q-P V H = Q U= Q V= áll P= áll H = G + T S Munkává nem alakítható Hátalakulás = G + T S 2 3 4 5 6 7 Szilárd halmazállapot
RészletesebbenCélkitűzés/témák Fehérje-ligandum kölcsönhatások és a kötődés termodinamikai jellemzése
Célkitűzés/témák Fehérje-ligandum kölcsönhatások és a kötődés termodinamikai jellemzése Ferenczy György Semmelweis Egyetem Biofizikai és Sugárbiológiai Intézet Biokémiai folyamatok - Ligandum-fehérje kötődés
Részletesebben18_heterogen_kinetika.pptx FOLYAMATOK SZILÁRD FELÜLETEKEN HETEROGÉN REAKCIÓK ÁTTEKINTÉS: FELÜLETI JELENSÉGEK ALKALMAZÁSI PÉLDÁK
HETEROGÉN RECIÓ FOLYMTO SZILÁRD FELÜLETEEN HETEROGÉN RE C I Ó (Eddig a g és a l fázisú homogén reakcióktól volt szó.) heterogén reakciók két fázis határán játszódnak le. változás lehet fizikai vagy kémiai,
RészletesebbenFOLYAMATOK SZILÁRD FELÜLETEKEN
FOLYAMATOK SZILÁRD FELÜLETEKEN H E T E R O G É N R E A K C I Ó K HETEROGÉN REAKCIÓK (Eddig a g és a l fázisú homogén reakcióktól volt szó.) A heterogén reakciók két fázis határán játszódnak le. A változás
RészletesebbenOrszágos Középiskolai Tanulmányi Verseny 2009/2010. Kémia I. kategória II. forduló A feladatok megoldása
Oktatási Hivatal I. FELADATSOR Országos Középiskolai Tanulmányi Verseny 2009/2010. Kémia I. kategória II. forduló A feladatok megoldása 1. B 6. E 11. A 16. E 2. A 7. D 12. A 17. C 3. B 8. A 13. A 18. C
RészletesebbenOldatok - elegyek. Elegyek: komponensek mennyisége azonos nagyságrendű
Oldatok - elegyek Többkomponensű homogén (egyfázisú) rendszerek Elegyek: komponensek mennyisége azonos nagyságrendű Oldatok: egyik komponens mennyisége nagy (oldószer) a másik, vagy a többihez (oldott
RészletesebbenFolyadékok. Molekulák: Gázok Folyadékok Szilárd anyagok. másodrendű kölcsönhatás növekszik. cseppfolyósíthatók hűtéssel és/vagy nyomással
Folyadékok Molekulák: másodrendű kölcsönhatás növekszik Gázok Folyadékok Szilárd anyagok cseppfolyósíthatók hűtéssel és/vagy nyomással Folyadékok Molekulák közti összetartó erők: Másodlagos kötőerők: apoláris
RészletesebbenNEHÉZFÉMEK ELTÁVOLÍTÁSA IPARI SZENNYVIZEKBŐL Modell kísérletek Cr(VI) alkalmazásával növényi hulladékokból nyert aktív szénen
NEHÉZFÉMEK ELTÁVOLÍTÁSA IPARI SZENNYVIZEKBŐL Modell kísérletek Cr(VI) alkalmazásával növényi hulladékokból nyert aktív szénen Készítette: Battistig Nóra Környezettudomány mesterszakos hallgató A DOLGOZAT
RészletesebbenAz anyagok lehetséges állapotai, a fizikai körülményektől (nyomás, hőmérséklet) függően. Az anyagokat általában a normál körülmények között jellemző
Az anyagok lehetséges állapotai, a fizikai körülményektől (nyomás, hőmérséklet) függően. Az anyagokat általában a normál körülmények között jellemző állapotuk alapján soroljuk be szilárd, folyékony vagy
RészletesebbenFELÜLETI FESZÜLTSÉG. Jelenség: A folyadék szabad felszíne másképp viselkedik, mint a folyadék belseje.
Jelenség: A folyadék szabad felszíne másképp iselkedik, mint a folyadék belseje. A felületen leő molekulákra a saját részecskéik onzása csak alulról hat, a felülettel érintkező leegő molekulái által kifejtett
RészletesebbenKémiai egyensúlyok [CH 3 COOC 2 H 5 ].[H 2 O] [CH3 COOH].[C 2 H 5 OH] K = k1/ k2 = K: egyensúlyi állandó. Tömeghatás törvénye
Kémiai egyensúlyok CH 3 COOH + C 2 H 5 OH CH 3 COOC 2 H 5 + H 2 O v 1 = k 1 [CH 3 COOH].[C 2 H 5 OH] v 2 = k 2 [CH 3 COOC 2 H 5 ]. [H 2 O] Egyensúlyban: v 1 = v 2 azaz k 1 [CH 3 COOH].[C 2 H 5 OH] = k
Részletesebben? Az adszorbens által megkötött mennyiség = x, X: telítettség, töltés, kapacitás. Adszorpció. m kg. A kötőerők
Adszorpció A kötőerők Szilárd anyagok felületén történő komponensmegkötés (oldatokból és gázelegyekből) Szilárd felületen történő sűrítés Fizikai~ Van der Waals-féle kötőerők Kondenzációs hő Könnyebb deszorpció
RészletesebbenReológia Mérési technikák
Reológia Mérési technikák Reológia Testek (és folyadékok) külső erőhatásra bekövetkező deformációját, mozgását írja le. A deformációt irreverzibilisnek nevezzük, ha a az erőhatás megszűnése után a test
RészletesebbenCurie Kémia Emlékverseny 2016/2017. Országos Döntő 9. évfolyam
A feladatokat írta: Baglyas Márton, Dunaföldvár Lektorálta: Dr. Várallyainé Balázs Judit, Debrecen Kódszám:... Curie Kémia Emlékverseny 2016/2017. Országos Döntő 9. évfolyam A feladatok megoldásához periódusos
RészletesebbenA TERMODINAMIKA I. AXIÓMÁJA. Egyszerű rendszerek egyensúlya. Első észrevétel: egyszerű rendszerekről beszélünk.
A TERMODINAMIKA I. AXIÓMÁJA Egyszerű rendszerek egyensúlya Első észrevétel: egyszerű rendszerekről beszélünk. Második észrevétel: egyensúlyban lévő egyszerű rendszerekről beszélünk. Mi is tehát az egyensúly?
RészletesebbenZEOLITOK, MINT ADSZORBENSEK ÉS SZÁRÍTÓ ANYAGOK HANNUS ISTVÁN
ZEOLITOK, MINT ADSZORBENSEK ÉS SZÁRÍTÓ ANYAGOK HANNUS ISTVÁN Szegedi Tudományegyetem Alkalmazott és Környezeti Kémiai Tanszék 6720 Szeged, Rerrich Béla tér 1. Tel.: 62-544-626, Fax: 62-544-619 E-mail:
RészletesebbenAnyagtudomány. Ötvözetek egyensúlyi diagramjai (állapotábrák)
Anyagtudomány Ötvözetek egyensúlyi diagramjai (állapotábrák) Kétkomponensű fémtani rendszerek fázisai és szövetelemei Folyékony, olvadék fázis Színfém (A, B) Szilárd oldat (α, β) (szubsztitúciós, interstíciós)
RészletesebbenDiffúzió 2003 március 28
Diffúzió 3 március 8 Diffúzió: különféle anyagi részecskék (szilárd, folyékony, gáznemű) anyagon belüli helyváltozása. Szilárd anyagban való mozgás Öndiffúzió: a rácsot felépítő saját atomok energiaszint-különbség
Részletesebben
