1 Műszaki információk Eurocode szerint Schöck Isokorb szeptember Értékesítés és műszaki tanácsadás Telefon: Műszaki információk letöltése vagy kérése Telefon:
2
3 Kapcsolat Műszaki tanácsadás A Schöck alkalmazástechnikai mérnökei szívesen adnak Önnek tanácsot és számításokkal, részletrajzokkal alátámasztott megoldási javaslatokat statikai, szerkezeti és épületfizikai kérdések esetén. Kapcsolat: Áttekintő Schöck Hungária Kft Budaörs Szabadság u A ép. Tel.: info@schoeck.hu 3
4 Utalások Áttekintő Utalások Jelölések 5 Műszaki információ A mindenkori termékalkalmazáshoz tartozó műszaki információk csak összességben érvényesek, ezáltal csak hiánytalanul sokszorosíthatók. Amennyiben csupán szöveg- és képrészletek kerülnek közlésre, fennáll a veszélye annak, hogy ezzel hiányos, vagy akár hibás információk lesznek közölve. A továbbítás tehát csak és kizárólag a felhasználó ill. ügyintéző felelőssége! Ez a műszaki információ kizárólag Magyarország területére érvényes és az országspecifikus engedélyeket és normákat tartja szem előtt. Amennyiben egy másik országban kerül beépítésre, akkor az adott országban érvényes műszaki információ a mérvadó. Minden esetben a mindenkori aktuális műszaki információt kell alkalmazni. A termékek jellemző épületfizikai értékei az Épületfizika c. fejezet Épületfizikai jellemzők címsora alatt találhatók. 5 Speciális szerkezetek - Betonacélok hajlítása Néhány csatlakoztatási kialakítás a jelen műszaki tájékoztatóban bemutatott standard termékváltozatokkal nem kivitelezhető. Ebben az esetben műszaki irodánktól (elérhetőség ld. 3. oldal 3) kérhet ajánlatot egyedi konstrukciókra. Figyelem: Ha a Schöck Isokorb betonacélokat a beépítés helyszínén meghajlítják vagy oda-vissza hajlítják, a vonatkozó feltételek betartása és felügyelete már a Schöck Bauteile GmbH hatáskörén kívül esik. Ezért ilyen esetekben cégünk további szavatosságot nem vállal. Utalási szimbólumok 4 Veszély jelzés A sárga háromszög benne felkiáltójellel veszélyre figyelmeztet. Jelentése: amennyiben ezt figyelmen kívül hagyják, akkor ezzel az emberek testi épségét és életét veszélyeztetik! 5 Információ A négyzet benne i betűvel fontos információt jelöl, melyet pl. a méretezésnél figyelembe kell venni. 3 Ellenőrző lista A négyzet benne pipával az ellenőrző listát jelöli. Itt röviden összefoglaljuk a méretezés lényeges pontjait. 4
5 Tartalom Tartalomjegyzék Oldal Áttekintő 3 Típusáttekintő 6 Áttekintő Schöck Isokorb Alapfogalmak 9 Hőszigetelés 11 Termékmegjelenés 12 Teherviselés 21 Méretezés 29 Beépítés Schöck Isokorb K típus 41 Schöck Isokorb K-UZ típus 57 Schöck Isokorb Q, Q-VV, QP, QP-VV típus 73 Schöck Isokorb D típus 89 Schöck Isokorb EQ típus 99 Schöck Isokorb W típus 107 Schöck Isokorb S típus 119 Schöck Isokorb ABXT típus 125 Schöck Isokorb Z típus 127 Schöck Isokorb ZXT típus 129 Épületfizika 131 Tűzvédelem 133 Hőszigetelés 139 Épületfizikai jellemzők 141 5
6 Tartalom Áttekintő Típusáttekintő Felhasználás Kialakítás típusa Schöck Isokorb Típus Szabad konzolos erkélyek K Építés helyszínén K Oldal 41 Monolit beton erkélyek Előregyártó üzem Tömör előregyártott erkélyek Zsalupaneles erkélyek Szabad konzolos erkély gerendába csatlakoztatva Építés helyszínén K-UZ Oldal 57 Monolit beton erkélyek Előregyártó üzem Tömör előregyártott erkélyek K-UZ Alátámasztott erkélyek Q Építés helyszínén Q Oldal 73 Monolit beton erkélyek Előregyártó üzem Tömör előregyártott erkélyek Zsalupaneles erkélyek Alátámasztott erkélyek pozitív és negatív nyíróerőkkel Építés helyszínén Q-VV Oldal 73 Monolit beton erkélyek Előregyártó üzem Q-VV Tömör előregyártott erkélyek Zsalupaneles erkélyek Alátámasztott erkélyek pontszerű tehercsúcsokkal Építés helyszínén QP Oldal 73 Monolit beton erkélyek Előregyártó üzem QP Tömör előregyártott erkélyek Zsalupaneles erkélyek Alátámasztott erkélyek pozitív és negatív nyíróerőnél pontszerű tehercsúcsokkal Építés helyszínén QP-VV Oldal 73 Monolit beton erkélyek Előregyártó üzem QP-VV Tömör előregyártott erkélyek Zsalupaneles erkélyek 6
7 Tartalom Típusáttekintő Felhasználás Kialakítás típusa Schöck Isokorb Típus Áttekintő Átmenő födémek hajlítónyomatékokkal és nyíróerőkkel Építés helyszínén D Oldal 89 Monolit beton erkélyek Előregyártó üzem D Tömör előregyártott erkélyek Zsalupaneles erkélyek Kiegészítés vízszintes terheléshez és pozitív nyomatékhoz Építés helyszínén EQ Oldal 99 Monolit beton erkélyek Előregyártó üzem EQ Tömör előregyártott erkélyek Zsalupaneles erkélyek Szabad konzolos faltartók Építés helyszínén W Oldal 107 Monolit szerkezetek Előregyártó üzem Előregyártott elemek W Konzolos vasbeton gerendák és bordák S Építés helyszínén S Oldal 119 Monolit szerkezetek Előregyártó üzem Előregyártott elemek Mellvédek és attikák ABXT Építés helyszínén ABXT Oldal 125 Monolit szerkezetek Előregyártó üzem Előregyártott elemek 7
8 Tartalom Áttekintő Típusáttekintő Felhasználás Kialakítás típusa Schöck Isokorb Típus Kiegészítés szigetelő közdarabként vasalás nélkül Építés helyszínén Z Oldal 127 Monolit beton erkélyek Előregyártó üzem Z Tömör előregyártott erkélyek Zsalupaneles erkélyek Kiegészítés szigetelő közdarabként vasalás nélkül Építés helyszínén ZXT Oldal 129 Monolit beton erkélyek Előregyártó üzem ZXT Tömör előregyártott erkélyek Zsalupaneles erkélyek 8
9 Schöck Isokorb Alapfogalmak Schöck Isokorb Alapfogalmak Épületfizika Schöck Isokorb Alapfogalmak 9
10 Schöck Isokorb Alapfogalmak Termékmegjelenés felöli oldal Termékinformációkat tartalmazó matrica beépítési iránya Schöck Isokorb Alapfogalmak felöli oldal Húzott vas Ábra 3: Schöck Isokorb K típus: Alkotóelemek 12
11 Schöck Isokorb Alapfogalmak Beépítési útmutató ábrák Schöck Isokorb Alapfogalmak Felső tűzvédelmi lemez Tűzvédelmi osztály Neopor hőszigetelő test Alsó tűzvédelmi lemez HTE-Compact Nyíróvas A Schöck Isokorb hőszigetelő tartószerkezet. Két fő funkciója van: A hőszigetelő test termikusan elválasztja az erkélylemezt a födémszerkezettől, és ezáltal lecsökkenti a hőhidat. A Schöck Isokorb a terheket az erkélylemezből a födémbe vezeti. 13
12 Schöck Isokorb Alapfogalmak Termékmegjelenés Schöck Isokorb Alapfogalmak Ábra 4: Schöck Isokorb K típus: Belső nézet Az erkélylemezből eredő igénybevételek födémbe történő továbbítását, a szigetelőtesten keresztül vezetett húzott és nyomott elemek biztosítják. A szigetelőtestbeágyazott HTE-Compact nyomólap továbbítja a födémbe az erkélyben keletkező nyomóerőt. A HTE-Compact egy műanyag héjazatba foglalt mikroacélszál-vasalású, nagyteljesítményű finombeton. A felső műanyag sín rögzíti a húzott vasakat. Ezek átmérője 8 vagy 12 mm, a nyíróvasak átmérője 8 mm. A Schöck Isokorb különböző teherbírási fokozatokban kapható. A teherbírási fokozatok a fellépő igénybevételekhez igazodnak. A húzott vasak, a nyíróvasak és a HTE-Compact száma a teherbírási fokozattól függően változik. A Schöck Isokorb K típus 160 mm és 280 mm közötti centiméterre kerek magasságban rendelhető. Ábra 5: Schöck Isokorb : HTE-Compact nyomólap nyíróvassal 14
13 Schöck Isokorb Alapfogalmak Termékmegjelenés Alapanyagok A Schöck Isokorb nem szimmetrikus felépítésű. Minden esetben ügyelni kell a beépítési irányra. A nyílnak beépítéskor az erkély irányába kell mutatnia. A Schöck Isokorb tetején elhelyezett azonosító matrica tartalmazza a típust, terhelhetőségi fokot, magasságot, gyártót, beépítési irányt és a sematikus beépítési útmutatót. Schöck Isokorb Alapanyagok és anyagminőségek Ábra 6: Schöck Isokorb K típus: A nyíl mutatja a beépítési irányt Schöck Isokorb Alapanyagok és anyagminőségek Anyagspecifikáció Alapanyag-tanúsítvány Húzott vas, nyomólap, nyíróvas B500 B betonacél Rozsdamentes bordás betonacél B500B NR, anyagszám vagy , DIN Schöck Isokorb Alapfogalmak Beton nyomólap HTE-Compact (mikroacélszál-vasalású nagyteljesítményű finombeton) PE-HD műanyagburkolat Acél nyomólap S 235 JRG1, S 235 JO, S 235 J2, S 355 J2, S 355 JO DIN EN Hőszigetelő test Tűzvédelmi anyag Neopor polisztirol keményhab (BASF márkájú), vastagsága 80, ill. 120 mm, WLG 031, B1 építőanyag-osztály (kevésbé gyúlékony) A1 építőanyag-osztályú könnyűszerkezeti lemezek, cementkötésű tűzvédelmi lemezek, integrált tűzvédelmi szalagok 15
14 Schöck Isokorb Alapfogalmak Tűzvédelmi kialakítás Schöck Isokorb Tűzvédelem folyamatos elhelyezés esetén A Schöck Isokorb tűzvédelmi kivitelben is kapható (R90 és REI120). A tűzvédelemmel ellátott Isokorb elemben tűzvédelmi lapok vannak beépítve az alsó és felső oldalán. A hőre habosodó tűzvédelmi szalagok ill. a Schöck Isokorb felső oldalán lévő tűzgátló lemezek biztosítják, hogy a tűz hatására megnyíló fugák hatékonyan be legyenek zárva, így a Schöck Isokorb betonvasaihoz nem juthatnak be forró gázok Schöck Isokorb Alapfogalmak Ábra 7: Schöck Isokorb K típus tűzálló kivitelben Schöck Isokorb Tűzvédelem pontszerű elhelyezés esetén Azokat a Schöck Isokorb típusokat, melyeket pontszerű elhelyezéssel építenek be, tűzálló kivitel esetén gyárilag körbe (felső oldal, alsó oldal, balra, jobbra) tűzgátló lemezekkel borítják be. Ábra 8: Schöck Isokorb QP típus: Tűzálló kivitel körbe tűzgátló lemezekkel borítva 16
15 Schöck Isokorb Alapfogalmak - és födémszerkezet Ábra 9: Schöck Isokorb K típus: lemez csatlakozás közvetett alátámasztással Az erkélyek és más külső épületrészek az MSZ EN vel összhangban készülnek. Az erkélyszerkezet a Schöck Isokorb felhasználásával közvetett és közvetlen alátámasztással is készülhet. A közvetlen alátámasztás azt jelenti, hogy az erkélylemez a födémlemezhez csatlakozik és a csatlakozás területén egy falra vagy egy lelógó gerendára fekszik fel. Közvetett alátámasztás esetén az erkélylemez a Schöck Isokorb -bal csak a födémlemezhez csatlakozik. Itt a közvetett alátámasztást ábrázoltuk. A csatlakozó épületelemekhez használt anyagok: Schöck Isokorb Alapfogalmak A csatlakozó épületszerkezetek alapanyagai A csatlakozó épületszerkezetek alapanyaga Anyagspecifikáció Szabványok Betonacél B500A, B500B MSZ EN 10080, MSZ EN Beton Normál beton, száraz nyerssűrűség > 2000 kg/m 3 nem könnyűbeton MSZ EN Külső épületrészek Belső épületrészek Javasolt minimális szilárdsági osztály C25/30 és a környezeti besorolás figyelembe vétele Javasolt minimális szilárdsági osztály C25/30 és a környezeti besorolás figyelembe vétele MSZ EN MSZ EN
16 Schöck Isokorb Alapfogalmak Helyszíni vasalás Felső lemezvasalás Schöck Isokorb Alapfogalmak Ábra 10: Egy közvetetten alátámasztott erkélylemez vasalása Alsó lemezvasalás Egy konzolos végigfutó vasbeton erkélylemez vasalása egy a terhet viselő felső vasalásból, egy konstruktív alsó vasalásból és peremszegésből áll. A Schöck Isokorb -hoz az alábbi kiegészítő helyszíni vasalás szükséges: l 0 CV Ábra 11: Schöck Isokorb K típus: Átfedési hossz l 0, betontakarás CV A húzott vasak és a nyíróvasak hossza úgy van meghatározva, hogy a lehorgonyzási hosszak esetében betartsuk az MSZ EN szabványokat. A CV minimális betontakarást a Schöck Isokorb szabvány szerint 30 mm-ben, 35 mm-ben, vagy 50 mm-ben állapítja meg. 18
17 Schöck Isokorb Alapfogalmak Helyszíni vasalás Javasolt a s,req a s Isokorb Felső lemezvasalás a s,req Szükséges felső hosszanti vas Felső lemezvasalás a s,req Alsó lemezvasalás Szükséges alsó hosszanti vas Ábra 12: Schöck Isokorb K típus: Helyszíni vasalás közvetett alátámasztás esetén Alsó lemezvasalás Schöck Isokorb Alapfogalmak Javasolt a s,req a s Isokorb Felső lemezvasalás a s,req Szükséges felső hosszanti vas Felső lemezvasalás a s,req Szükséges felső hosszanti vas Alsó lemezvasalás Szükséges alsó hosszanti vas Kengyel Szükséges alsó hosszanti vas Alsó lemezvasalás Ábra 13: Schöck Isokorb K típus: Helyszíni vasalás közvetlen alátámasztás esetén Az erkélylemezek Schöck Isokorb felhasználásával történő vasalásvezetése esetén az alábbiakat kell figyelembe venni: A Schöck Isokorb húzott vasainak toldását a födém és az erkély felöli oldalon is biztosítani kell. Az alkalmazott a s toldóvasalást legalább akkorának kell választani, mint a Schöck Isokorb elem meglévő vasalása (szükséges a s meglévő a s Isokorb ). A Schöck Isokorb nyíróvasait az erkély és a födém felöli oldalon is le kell horgonyozni. Amennyiben a nyíróvas a húzósávba esik, akkor toldani kell. Az erkély felöli oldalon 2 8 mm hosszanti vasat párhuzamosan a hőszigeteléssel kell elhelyezni. Az erkély felöli oldalon 2 8 mm hosszanti vasat párhuzamosan a hőszigeteléssel kell elhelyezni. A vasalás elrendezése (vasalásvezetés) a Schöck Isokorb típusától és az erkélylemez alátámasztásának módjától függ. Ezzel kapcsolatban a pontos adatok minden egyes Schöck Isokorb típusnál le vannak írva. Amennyiben az erkély közvetetten van alátámasztva, akkor a födémbe perembefoglalásként kengyelt és 2 8 mm hosszanti vasat kell a hőszigetelő testtel párhuzamosan elhelyezni. Egy hosszanti vas kerül a felső vasalásba, egy pedig az alsó vasalásba. 19
18
19 Schöck Isokorb Alapfogalmak Schöck Isokorb Szerkezeti viselkedése l k m Rd Schöck Isokorb Alapfogalmak l k 21
20 Schöck Isokorb Alapfogalmak Teherviselés Schöck Isokorb Alapfogalmak Ábra 14: Schöck Isokorb K típus: lemez csatlakozás közvetett alátámasztással Terhekből származó nyomaték Konzolos erkélylemezek esetén a teherátadáshoz szükséges, hogy a Schöck Isokorb a nyomatékokat és a nyíróerőket a csatlakozó födémbe átvezesse. A hajlítónyomaték átvezetését a húzott vas (felül) és a nyomólap (alul) biztosítja. Egy hajlítónyomaték erőpárokra bontható, melyek mindig ugyanolyan értékűek, de ellentétes irányba mutatnak. A nyomatékot tehát az F erő és az e belső nyomatéki erőkar szorzata adja. M = F e Így a nyomaték az erkélylemezből szétválik, a felső húzott vasban húzás, a nyomólapban pedig nyomás adódik át a födémlemezbe. Minél nagyobb a Schöck Isokorb, annál nagyobb a belső nyomatéki erőkar és annál nagyobb a hajlítónyomaték, mely átvezetődhet. A maximálisan átvihető negatív nyomatékot m Rd -vel jelöljük. M e Ábra 15: Terhekből származó nyíróerő Nyíróerő felvétele A nyíróero (függoleges ero az erkélylemezbol) a betonból a vas ívelt sarkába irányul. Ott vetületeire bontható (erővektorháromszög): a nyíróvasban húzóerőre és a HTE-Compact nyomólapban nyomóerőre válik szét. A födém felőli oldalon aztán a nyíróvasból kiinduló húzóerő újra megfordul és az egyenes vasrészen és a betonon keresztül a födémbe vezetődik. Mivel a a nyíróvasat húzóero terheli, ezért a Schöck Isokorb -ot úgy kell beépíteni, hogy a nyíróvas kintrol alul, befelé pedig felül fusson. A maximálisan átviheto nyíróerot V Rd.- vel jelöljük. V Ábra 16: Schöck Isokorb K típus: Terhekből származó nyíróerő 22
21 Schöck Isokorb Alapfogalmak Teherviselés G q g l k Ábra 17: Schöck Isokorb K típus: Teherfelvétel Teherfelvétel A Schöck Isokorb felhasználásával készült erkélylemez teherfelvételét az MSZ EN alapján határozzuk meg. A képen ábrázoltuk, mely terheket kell normál esetben a Schöck Isokorb méretezéséhez felvenni. Állandó (g d, G d ) és esetleges (q d ) terheket veszünk fel. A befogási pontot 100 mm-rel a hőszigetelő test mögé kell felvenni. Schöck Isokorb Alapfogalmak M Rd max l k Ábra 18: Schöck Isokorb K típus: A nyomaték alakulása V Rd max l k Ábra 19: Schöck Isokorb K típus: A nyíróerő alakulása 23
22 Schöck Isokorb Alapfogalmak Alakváltozás G q g w 1 l k Ábra 20: Schöck Isokorb nélküli erkélylemez alakváltozása Schöck Isokorb Alapfogalmak knm/rad/m w kn/m Ábra 21: Schöck Isokorb -bal készült erkélylemez alakváltozása Alakváltozás Az erkélylemez a terhelés hatására deformálódik. Az alakváltozás a konzol végén mérhető, és a födém csavarodásából, valamint az erkélylemez torzulásából ered. A Schöck Isokorb megközelítőleg két rugóként értelmezhető. A felső rugó szimulálja a húzott vasat, az alsó rugó pedig a HTE-Compact nyomólapot. Hajlítónyomaték általi terhelés hatására az alsó rugó HTE- Compact összenyomódik, a felső rugó pedig széthúzódik. Ez α elcsavarodási szöget eredményez a Schöck Isokorb -ban. Ez statikailag egy torziós rugóval modellezhető (ld. ábra). A Schöck Isokorb -ot a födém és az erkélylemez közé kell elhelyezni. Ez azt jelenti, hogy az erkélylemez alakváltozásából eredő deformáció mellett a Schöck Isokorb -ból eredő alakváltozást is figyelembe kell venni. A tan α alakváltozási tényezőt a termékfejezet tartalmazza. Ábra 22: Schöck Isokorb : A húzott vas és a nyomólap rugóként hatnak 24
23 Schöck Isokorb Alapfogalmak Alakváltozás/Túlemelés Lehajlási karcsúság ü Vízszintes tengely Ábra 23: A zsaluzat túlemelése a betonozás során Túlemelés Hogy az erkély alakváltozását ki tudjuk egyenlíteni, beépítéskor a zsaluzatot túl lehet emelni. A túlemelést normál esetben úgy választjuk meg, hogy beállítjuk az állandó terhekből adódó alakváltozást és az esetleges terhek egy része ±5 mm vízszintesen kombinációját (a Schöck javaslata: g+1/2q). A vízelvezetés irányát figyelembe kell venni. Ezt kifelé vagy befelé is ki lehet alakítani. A kifelé történő vízelvezetés esetén a túlemelést csökkentjük. A befelé történő vízelvezetésnél a magasítást megemeljük. Az erkély túlemelése több tényezőtől is függ: A födémelfordulás szögéből adódó alakváltozás hányadától, az erkélylemez alakváltozásának hányadától, a Schöck Isokorb általi alakváltozás hányadától és az erkély vízelvezetési irányától. A túlemelés meghatározásához az alakváltozás minden alkotóját és a vízelvezetés irányát is figyelembe kell venni. Schöck Isokorb Alapfogalmak h l k Ábra 24: Schöck Isokorb K típus: Lehajlási karcsúság Lehajlási karcsúság Egy lemez magasságának arányát a konzolhosszhoz lehajlási karcsúságnak nevezzük. Az erkélylemez h magasságának aránya az l k konzolhosszhoz (lehajlási karcsúság) hat az erkélylemez rezgésarányára. Azt ajánljuk, hogy korlátozza az erkélylemez h magasságának arányát az l k konzolhosszhoz. Az erkélylemez h magasságának aránya az l k konzolhosszhoz (lehajlási karcsúság) a Schöck Isokorb H magasságától függően minden termékfejezetben meg van adva. 25
24 Schöck Isokorb Alapfogalmak Fáradás hőmérsékleti különbségek hatására Schöck Isokorb Alapfogalmak Ábra 25: Egy erkélylemez hőmérsékleti különbségek hatására történő alakváltozása és lehetséges repedésképződés Schöck Isokorb nélkül Ábra 26: Egy erkélylemez összehúzódása lehülés hatására, a Schöck Isokorb terhelése Ábra 27: Egy erkélylemez kitágulása felmelegedés hatására, a Schöck Isokorb terhelése 26
25 Schöck Isokorb Alapfogalmak Fáradás hőmérsékleti különbségek hatására l l Schöck Isokorb Alapfogalmak Ábra 28: Schöck Isokorb : Alakváltozás termikus terhelés esetén Egy erkélylemez felmelegedés hatására kitágul, lehülés esetén pedig összehúzódik. Nem elválasztott erkélylemeznél ezen a helyen kényszer hatására repedések képződhetnek a födémlemezben, melyeken át nedvesség juthat be. A Schöck Isokorb egyben egy dilatációs hézagot is jelent. A húzott vasak és a nyíróvasak a Schöck Isokorb elemben ezáltal újra és újra minimálisan a tengelyükre merőlegesen elhajolnak. l Kísérletekkel ellenőrizték, hogy a Schöck Isokorb 100 teherváltás esetén, l ±2,0 mm kitéréssal 2000 teherváltás esetén, l ±1,7 mm kitéréssel teherváltás esetén, l ±1,1 mm kitéréssel meghatározott fárasztó igénybevételnek ellenáll. Ha szimmetrikus erkélylemezből indulunk ki, akkor a Schöck Isokorb húzott vasai és nyíróvasai az erkélylemez közepén nem mozdulnak ki, az erkély szélein lévő vasak erősebben mozdulnak ki. Ábra 29: Schöck Isokorb : Húzott vas és HTE-Compact kitérése termikus terhelés hatására 27
26 Schöck Isokorb Alapfogalmak Fáradás dilatációknál Javasoljuk az erkélylemez hosszát a Schöck Isokorb típustól függően bizonyos méretre korlátozni. A Schöck Isokorb K típusnál ez a méret 13,00 m. Ha sarkon túlnyúló erkélylemez van betervezve, a saroktól csak fél, azaz e/2 hossz kivitelezhető. Ha hosszabb erkélylemezt kell kivitelezni, tágulási hézagokat kell kialakítani. A tágulási hézag megosztja az erkélylemezt. Hogy a két lemezrésznél ne legyenek eltérő behajlások, egy LD típusú Schöck tüskét kell közéjük helyezni. Ábra 30: Schöck Dorn: Tágulási hézagok kialakítása Schöck Isokorb Alapfogalmak e/2 e Ábra 31: Schöck Isokorb : javasolt maximum e tágulási hézagtávolság Schöck Isokorb Típus Q10S-Q30S, QP10S-QP30S Q40M-Q60M, QP40M-QP90L Maximális dilatációs távolság e [m] Hőszigetelés vastagság [mm] 80 13,0 11,7 Schöck Isokorb Típus D10M - D50M Maximális dilatációs távolság e [m] Hőszigetelés vastagság [mm] 80 11,7 28
27 Schöck Isokorb Alapfogalmak Az alátámasztás helye/méretezésnél figyelembe vett hosszak l b Ábra 32: Schöck Isokorb K típus: Statikai rendszer l k Az alátámasztást 100 mm-rel a hőszigetelő test éle mögé vesszük fel. l k = rendszerkonzolhossz az Isokorb -méretezéshez l b = geometriai konzolhossz a Schöck Isokorb külső élétől számítva (hőszigetelő test) Schöck Isokorb Alapfogalmak 29
28 Schöck Isokorb Alapfogalmak FEM-irányelv G g q knm/rad/m kn/m² Ábra 33: Schöck Isokorb K típus: A rugó merevségének közelítő felvétele Schöck Isokorb Alapfogalmak V M M V Ábra 34: Schöck Isokorb K típus: Az erkélylemez igénybevételeinek meghatározása, majd a födémperemre helyezés FEM-irányelv Ajánlott módszer a Schöck Isokorb elemek FEM programmal történő számítására: Az erkélylemez leválasztása a födémről Az erkélylemez igénybevételeinek meghatározása a következő rugóállandók figyelembe vételével. A rugóállandók közelítő értékek a Schöck Isokorb tartószerkezeti viselkedésére knm/rad/m (nyomaték) kn/m 2 (nyíróerő) A Schöck Isokorb megfelelő típusának kiválasztása és a számított értékek v ed és m ed az épület tartószerkezetére ható külső peremterhekként történő meghatározása. A tartószerkezet (födém/fal) alátámasztásának területén a merevítéseket normál esetben végtelen merevnek tekintjük. Csak abban az esetben kell a lemezszegély mentén lineárisan változó nyomatékokat és nyíróerőket figyelembe venni, ha a csatlakozó és alátámasztó épületrészek merevsége jelentősen különböző. 5 FEM-irányelv A Schöck Isokorb elemmel nem lehet csavaró nyomatékot felvenni. 30
29 Schöck Isokorb Alapfogalmak Schöck Isokorb Beépítési előírások Isokorb alsó síkja Schöck Isokorb Alapfogalmak 31
30 Schöck Isokorb Alapfogalmak Beépítési irány 5 Felső rész - alsó rész A Schöck Isokorb nem szimmetrikus felépítésű. Ezért a beépítés irányát mindenképp figyelembe kell venni. A nyomatéki teherátadást a felül lévő húzott vas biztosítja. A terveken olyan metszeteket kell ábrázolni, ahol a Schöck Isokorb elhelyezkedése felismerhető. 4 Veszély jelzés - A húzott vasnak felül kell lennie A Schöck Isokorb -ot a megfelelő irányban (fent-lent) kell beépíteni. A húzott vasat felül kell elhelyezni. Azt, hogy melyik a Schöck Isokorb felső oldala, a termékmatrica határozza meg. M e Ábra 35: Terhekből származó nyíróerő Schöck Isokorb Alapfogalmak Ábra 36: Schöck Isokorb K típus helyes beépítése: a húzott vas felül van Ábra 37: Schöck Isokorb K típus helytelen beépítése: a húzott vas alul van 32
31 Schöck Isokorb Alapfogalmak Beépítési irány 5 felöli oldal - födém felöli oldal A Schöck Isokorb nem szimmetrikus felépítésű. Ezért a beépítés irányát mindenképp figyelembe kell venni. A nyíróvasat az erkély felöli oldalon alulról a födém felé ferdén felfelé kell elhelyezni, hogy a nyíróerő húzott erőként a vasra átadódjon. 3 jellemző utal a beépítés irányára: Az erkély felé mutató nyíl. Az írás a matricán. Az írás a Schöck Isokorb K típusnál a beépítéskor a födém felöli oldalról olvasható. A nyíróvas iránya. A terveken olyan metszeteket kell ábrázolni, ahol a Schöck Isokorb elhelyezkedése felismerhető. V Ábra 38: Schöck Isokorb K típus: Terhekből származó nyíróerő 4 GVeszély jelzés - A beépítés iránya: erkély felöli oldal - födém felöli oldal A Schöck Isokorb -ot a megfelelő irányban (erkély felöli oldal-födém felöli oldal) kell beépíteni. A nyílnak az erkély irányába kell mutatnia. A nyíróvasnak az erkély felől alulról a födém felé ferdén felfelé kell futnia. Schöck Isokorb Alapfogalmak Ábra 39: Schöck Isokorb K típus helyes beépítés: nyíróvas az erkély felől alulról a födém felé ferdén felfelé Ábra 40: Schöck Isokorb K típus helytelen beépítés: nyíróvas az erkély felől fentről a födém felé ferdén lefelé 33

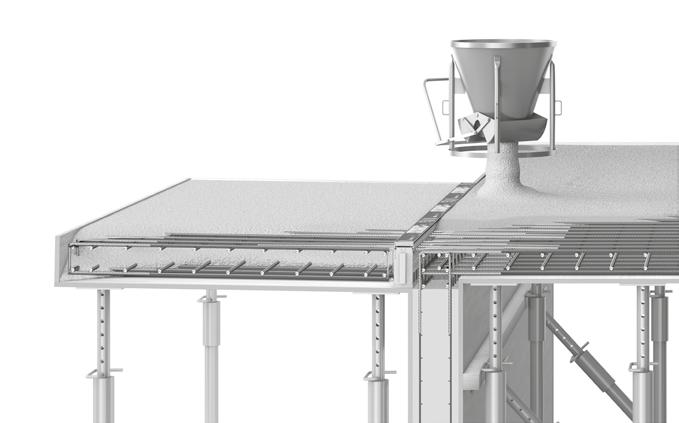

32 Schöck Isokorb Alapfogalmak Helyszíni betonozásos építési mód A Schöck Isokorb -ot a helyszíni betonozásos- és az előregyártott építési mód esetén is használjuk. Az erkélyt a Schöck Isokorb bal közvetetten vagy közvetlenül is alá lehet támasztani. A továbbiakban az erkély közvetlen alátámasztása esetén helyszíni betonozásos építési módban ábrázoljuk a beépítését. Helyszíni betonozásos beépítésnél alapvetően az alábbi lépéseket kell követni: Helyszíni vasalás kialakítása Isokorb behelyezése Betonozás, szilárdítás nemzeti előírások szerint További 28 napig alátámasztást kell alkalmazni Biztosítani kell a nyomólap alakzárását a frissen öntött betonhoz, ezért a Schöck Isokorb alsó éle alá betonozási hézagokat kell kialakítani. A termékek részletes beépítési útmutatóját a Beépítés c. fejezet tartalmazza. Schöck Isokorb Alapfogalmak alsó síkja Isokorb alsó síkja = betonozási hézag Ábra 41: Schöck Isokorb K típus: zsaluzás és vasalás előkészítése a betonozáshoz. Betonozási munkahézag a falnál= erkély zsaluzás alsó síkja! Isokorb alsó síkja Ábra 42: Schöck Isokorb K típus: A vasalás előkészítése után a K típus elhelyezése 34
33 Schöck Isokorb Alapfogalmak Helyszíni betonozásos építési mód A nyomólapból a betonba történő teherátvitel a nyomólapnak a frissen öntött betonhoz való alakzárása által történik. Ezért az építkezésen figyelni kell arra, hogy tartsunk a nyomólap mellett egy min. 100 mm-es (10 cm) öntési hézagot. A Schöck Isokorb termékei közül lehetnek olyan típusok is, ahol más távolság szükséges. Erről a termékekről szóló részben olvashat. Ábra 43: Schöck Isokorb K típus: HTE-Compact alakzárása Schöck Isokorb Alapfogalmak e 100 mm Isokorb alsó síkja Ábra 44: Schöck Isokorb K típus: A helyszíni beton tömörítése során a nyomólap alakzárását figyelembe kell venni! 35
34 Schöck Isokorb Alapfogalmak Előregyártott építési mód A Schöck Isokorb -ot helyszíni betonozásos és előregyártott elemes építési módban is használjuk. A Schöck Isokorb -os erkélyt az előregyártott építési módban bele lehet betonozni az erkélylemezbe és az erkélylemezzel együtt lehet az építkezésre szállítani. A továbbiakban egy előregyártott erkélynek és egy előregyártott födémnek a beépítését ábrázoljuk az erkély közvetett alátámasztása esetén. Az ábrázolt vastag előregyártott födém esetén különösen figyelni kell a helyszíni beton és az előregyártott elem közötti nyírókapcsolatra. Ábra 45: Schöck Isokorb K típus: HTE-Compact alakzárása Schöck Isokorb Alapfogalmak A nyomólapból a betonba történő teherátvitel a nyomólapnak a frissen öntött betonhoz való alakzárása által történik. Ezért az építkezésen figyelni kell arra, hogy tartsunk a nyomólap mellett egy min. 100 mm-es (10 cm) öntési hézagot. A Schöck Isokorb termékei közül lehetnek olyan típusok is, ahol más távolság szükséges. Erről a termékekről szóló részben olvashat. Ábra 46: Schöck Isokorb K típus: A zsaluzás és vasalás előkészítése az előregyártott lemez beépítéséhez bebetonozott K típusú Schöck Isokorb -bal 36
35 Schöck Isokorb Alapfogalmak Előregyártott építési mód 100 mm Schöck Isokorb Alapfogalmak Ábra 47: Schöck Isokorb K típus: A monolit beton sáv kiöntése (nyomott zóna) 37
36 Schöck Isokorb Alapfogalmak 3 Ellenőrző lista A statikai rendszerhez illő Schöck Isokorb típust választottuk ki? A Q típus csak a tiszta nyíróerő csatlakozásra vonatkozik (csuklós kapcsolat). A Schöck Isokorb kapcsolatra ható terheket a szabvány szerint határoztuk meg? A rendszer konzolhosszát, illetve a támaszok távolságát vettük alapul? A FEM-mel történő számítások esetén a Schöck FEM-irányelveket figyelembe vettük? A mindenkori Schöck Isokorb típushoz szükséges H min minimális lemezvastagságot figyelembe vettük? Figyelembe vettük a maximálisan megengedett dilatációs távolságokat? A Schöck Isokorb elemből adódó kiegészítő lehajlást figyelembe vettük? Schöck Isokorb Alapfogalmak A kiszámított túlemeléseknél a vízelvezetési irányt figyelembe vettük? A kiviteli terveken szerepelnek a túlemelések? Berajzoltuk a kiviteli tervekbe a mindenkori Schöck Isokorb típusokhoz az előregyártott födémek esetén szükséges monolit betonsávokat? A hajlitási karcsúságra megadott határértékeket betartottuk? Meghatároztuk-e a szükséges helyszíni vasalást? Rendelkezésre áll a túlemelt födémhez vagy falhoz történő csatlakozáshoz szükséges épületszerkezeti geometria? Szükség van speciális szerkezetre? Tisztáztuk-e a tűzvédelmi követelményeket és a megfelelő kiegészítést felvezettük-e az Isokorb típusmegnevezésbe és a kiviteli tervekbe? Figyelembe vettük-e, hogy az előregyártott erkélyeknél esetleg szükség van kihagyásra a homlokoldali szállítási horgonynak és az ereszcsatornának a belső vízelvezetésnél? Betartottuk-e az Isokorb -rudak maximum 300 mm-es tengelytávolságát? 38
37 Schöck Isokorb Alapfogalmak Épületfizika 39
38
39 Schöck Isokorb K típus Schöck Isokorb K típus K Schöck Isokorb K típus (konzol) Konzolos erkélyekhez alkalmas. Negatív nyomatékokat és pozitív nyíróerőket képes felvenni. A Schöck Isokorb K-VV típus a negatív nyomaték mellett pozitív és negatív nyíróerőt is tud felvenni. 41
40 Schöck Isokorb K típus Elemek elhelyezése K típus K típus lk Q típus Q típus Ábra 48: Schöck Isokorb K típus: Konzolos, vonal mentén felfekvő erkélyek Ábra 49: Schöck Isokorb K és Q típus: Loggia, három oldalon felfekvő erkély K típus K típus Q-VV típus K K típus 1 K-CV50 típus K típus h 180 mm Q-VV típus K típus Ábra 50: Schöck Isokorb K típus: Külső sarokerkélyek Ábra 51: Schöck Isokorb K és Q-VV típus: Két oldalon felfekvő erkély Ábra 52: Schöck Isokorb K típus: Beépítés hőszigetelt falazat esetén Ábra 53: Schöck Isokorb K típus: Beépítés hőszigeteletlen falazat esetén Ábra 54: Schöck Isokorb K típus: Beépítés közvetett alátámasztás és hőszigetelt falazat esetén Ábra 55: Schöck Isokorb K típus: Beépítés szendvics fal esetén 42
41 Schöck Isokorb K típus Típusválaszték Típusjelölés Egyedi kialakítások Típusválaszték Schöck Isokorb K A Schöck Isokorb K elemek az alábbi választékban készülnek: Teherbírási lépcsők: K10S - K110M-ig Betontakarás: CV30 = 30 mm, CV50 = 50 mm (Pl.: K70M-CV30-H200) Nyíróerő terhelhetőségi szint: A nyíróvasak száma és átmérője (szabvány) V8, V10, VV (Pl.: K70M-CV30-V10-H200) Magasság: H = mm a Schöck Isokorb K típushoz, ha a betontakarás CV30, H = mm a Schöck Isokorb K típushoz, ha a betontakarás CV50 Tűzvédelmi osztály: R60 (Standard), REI120 a K típusokhoz Típusjelölés Típus/Teherbírási lépcső Betontakarás Nyírási teherbírás Isokorb magasság Tűzvédelem K K70M -CV30-V10-H200-REI120 5 Egyedi kialakítások Olyan csatlakozási helyzetek esetén, melyek az itt ismertetett standard elemekkel nem valósíthatók meg, kérjük forduljanak a műszaki szaktanácsadónkhoz (elérhetőség a 3. oldalon). 43
42 Schöck Isokorb K típus Méretezés C25/30 K Számítási értékek Isokorb magasság H [mm] Nyírási teherbírás Schöck Isokorb Típus K10S K15S K20S K30S K40S K50S Betontakarás CV [mm] Betonszilárdság C25/30 CV30 CV50 m Rd,y [knm/m] ,7-11,5-15,4-19,2-23,1-26, ,6-12,9-17,1-21,4-25,7-30, ,4-14,2-18,9-23,6-28,3-33, ,3-15,5-20,6-25,8-30,9-36, ,2-16,8-22,4-28,0-33,6-39, ,1-18,1-24,1-30,2-36,2-42, ,9-19,4-25,9-32,3-38,8-45, ,8-20,7-27,6-34,5-41,4-48, ,7-22,0-29,4-36,7-44,1-51, ,6-23,3-31,1-38,9-46,7-54, ,4-24,7-32,9-41,1-49,3-57, ,3-26,0-34,6-43,3-51,9-60, ,2-27,3-36,4-45,5-54,5-63,6 v Rd,z [kn/m] V8 61,8 61,8 61,8 61,8 61,8 61,8 V10 154,5 154,5 154,5 154,5 154,5 154,5 VV +92,7/-61,8 +92,7/-61,8 +92,7/-61,8 +92,7/-61,8 +92,7/-61,8 +92,7/-61,8 Schöck Isokorb Típus K10S K15S K20S K30S K40S K50S Isokorb hossz [mm] Húzott vasak Nyíróvasak V Nyíróvasak V Nyíróvasak VV Nyomólap V8 (db.) Nyomólap V10/VV (db) CV H l k 100 Ábra 56: Schöck Isokorb K típus: A számítási értékek az ábrázolt lk konzolhosszra vonatkoznak közvetlen és közvetett alátámasztás esetén 44
43 Schöck Isokorb K típus Méretezés C25/30 Számítási értékek Isokorb magasság H [mm] Nyírási teherbírás Schöck Isokorb Típus K60S K70M K80M K90M K100M K110M Betontakarás CV [mm] Betonszilárdság C25/30 CV30 CV50 m Rd,y [knm/m] ,8-33,8-42,3-50,7-59,2-64, ,3-37,8-47,2-56,6-66,1-71, ,8-41,7-52,1-62,5-73,0-79, ,3-45,6-57,0-68,4-79,9-86, ,8-49,6-62,0-74,3-86,7-93, ,3-53,5-66,9-80,2-93,6-101, ,8-57,4-71,8-86,2-100,5-108, ,2-61,4-76,7-92,1-107,4-116, ,7-65,3-81,6-98,0-114,3-123, ,2-69,2-86,5-103,9-121,2-131, ,7-73,2-91,5-109,8-128,0-138, ,2-77,1-96,4-115,7-134,9-146, ,7-81,0-101,3-121,6-141,8-153,6 v Rd,z [kn/m] V8 61,8 92,7 92,7 92,7 92,7 92,7 V10 154,5 154,5 154,5 154,5 154,5 154,5 VV 92,7/ 61,8 92,7/ 61,8 92,7/ 61,8 92,7/ 61,8 92,7/ 61,8 92,7/ 61,8 K Schöck Isokorb Típus K60S K70M K80M K90M K100M K110M Isokorb hossz [mm] Húzott vasak Nyíróvasak V Nyíróvasak V Nyíróvasak VV Nyomólap V8 (db.) Nyomólap V10/VV (db) Javaslatok a méretezéshez CV50 esetén H = 180 mm a legkisebb Isokorb magasság, ehhez h = 180 mm-es minimális lemezvastagság szükséges. 45
44 Schöck Isokorb K típus Méretezés C20/25 K Számítási értékek Isokorb magasság H [mm] Nyírási teherbírás Schöck Isokorb Típus Betontakarás CV [mm] CV35 CV50 KP150L-V8, KP150L-VV , , , , , , , , , , , , , , , , , , , , , ,6 V8 46,4 KP150L-V12, KP150L-VV12 Betonszilárdság C25/30 M Rd,y [knm/elem] ,1-56,8-59,4-62,1-64,8-67,5-70,1-72,8-75,5-78,2-80,9-83,5-86,2-88,9-91,6-96,9-102,3-107,6 V Rd,z [kn/elem] V12 104,3 KP150L-V14, KP150L-VV ,8-67,5-70,1-72,8-75,5-78,2-80,9-83,5-86,2-88,9-91,6-96,9-102,3-107,6 V14 142,0 VV8 ±46,4 VV12 ±104,3 VV14 ±142,0 Schöck Isokorb Típus KP150L Isokorb hossz [mm] 500 Húzott vasak 8 14 Nyíróvasak V8 3 8 Nyíróvasak V Nyíróvasak V Nyíróvasak VV8 2 x 3 8 Nyíróvasak VV12 2 x 3 12 Nyíróvasak VV14 2 x 3 14 Nyomott vasak
45 Schöck Isokorb K típus Alakváltozás/Túlemelés Alakváltozás A táblázatban megadott alakváltozási értékek (tan α [%]) kizárólag a Schöck Isokorb felhasználhatóságának határértékénél történő alakváltozásából (kvázi-állandó teherkombináció alatt) erednek. Az értékek a szükséges túlemelés megbecsülésére szolgálnak. Az erkélylemez zsaluzatának kalkulált túlemelése az EN alapján történő számításból és a Schöck Isokorb általi alakváltozásból adódik. Az erkélylemez-zsaluzat túlemelésének a tervező által a kiviteli terveken megadott értékét (alapadat: a konzolos lemezből adódó számított összdeformáció + födém forgási szöge + Schöck Isokorb ) úgy kell kerekíteni, hogy a vízelvezetés terv szerinti irányát is (felkerekítés: az épület homlokzatához történő vízelvezetés esetén, lekerekítés: a konzolos lemez végéhez történő vízelvezetés esetén) betartsuk. Alakváltozás (w ü ) Schöck Isokorb hatására w ü = tan α l k (m üd / m Rd ) 10 [mm] Alkalmazandó együtthatók: tan α = a táblázatban megadott érték l k = konzolhossz [m] m üd = mértékadó hajlítónyomaték [knm/m] a teherbírási képesség határértékénél a Schöck Isokorb általi alakváltozás meghatározásához Az alakváltozáshoz szükséges teherkombinációt a tervező állapítja meg. (Javaslat: a teherkombinációt a túlemelés megállapításához w ü : g+q/2, m üd a teherhordó képesség határértékénél vesszük fel) = a Schöck Isokorb határnyomatéka [knm/m] m Rd K Számítási példa: ld. 54 oldal CV H l k 100 Ábra 57: Schöck Isokorb K típus: A számítási értékek az ábrázolt lk konzolhosszra vonatkoznak közvetlen és közvetett alátámasztás esetén Schöck Isokorb Típus Alakváltozási együtthatók Isokorb magasság H [mm] CV30 K10S - K60S tan α [%] CV , , ,7 0, ,7 0, ,6 0, ,6 0, ,5 0, ,5 0, ,5 0, ,4 0, ,4 0, ,4 0, ,4 0,4 K70M - K110M tan α [%] CV30 CV50 1,1-1,0-0,9 1,1 0,8 1,0 0,7 0,9 0,7 0,8 0,6 0,7 0,6 0,7 0,6 0,6 0,5 0,6 0,5 0,6 0,5 0,5 0,5 0,5 KP150L tan α [%] CV35 CV50 1,7-1,5-1,4-1,3-1,2 1,4 1,1 1,3 1,0 1,2 0,9 1,1 0,9 1,0 0,8 0,9 0,8 0,9 0,7 0,8 0,7 0,8 47
46 Schöck Isokorb K típus Lehajlási karcsúság Lehajlási karcsúság A használati határállapot biztosításának érdekében azt javasoljuk, hogy a lehajlási karcsúságot az alábbi maximális l k [m] konzolhosszúságokra korlátozzuk: K Schöck Isokorb Típus Maximális konzolhossz Isokorb magasság H [mm] CV30 K10S - K110M l k,max [m] 160 1, , ,10 1, ,25 1, ,39 2, ,54 2, ,68 2, ,83 2, ,98 2, ,12 2, ,27 2, ,41 3, ,56 3,27 CV50 48
47 Schöck Isokorb K típus Dilatációk távolsága Maximális dilatációs távolság Amennyiben a szerkezetrész hossza a dilatációk maximális e távolságát meghaladja, a külső szerkezetet a hőszigetelő testre merőleges irányú dilatációs hézagokkal kell tagolni, hogy a hőmérsékletváltozásból származó igénybevételeket csökkentsük. Olyan fix pontok esetén, mint pl. erkélysarkok, attikák és mellvédek, a maximális dilatációs távolság fele, max. e/2 érvényes. 1/2 e e 1/2 e A A A A Q típus Schöck LD tüske Dilatáció Schöck LD tüske Dilatáció K típus K típus K típus 1 K-CV50 típus K típus 1/2 e K l k Ábra 58: Schöck Isokorb K típus: Dilatációk kialakítása dilatációs tüskével, pl. Schöck Dorn Schöck Isokorb Típus K10S-K110M KP150L Maximális dilatációs távolság e [m] Hőszigetelés vastagság [mm] 80 13,0 11,7 5 Peremtávolságok A dilatációk mentén a Schöck Isokorb elemeket a következő feltételek betartásával kell elhelyezni: A húzott vasak tengelytávolsága a szabad széltől ill. dilatációtól: e R 50 mm és e R 150 mm. A nyomólapok tengelytávolsága a szabad széltől ill. dilatációtól: e R 50 mm. A nyíróvasak tengelytávolsága a szabad széltől ill. dilatációtól: e R 100 mm és e R 150 mm. 49
48 Schöck Isokorb K típus Termékleírás CV CV Hmin -280 Hmin Ábra 59: Schöck Isokorb K10S-től K60S-ig típusai: Metszet Ábra 60: Schöck Isokorb K70M-től K110M-ig típusai: Metszet K Ábra 61: Schöck Isokorb K50S típus: Alaprajz Ábra 62: Schöck Isokorb K70M típus: Alaprajz
49 Schöck Isokorb K típus Termékleírás CV CV Hmin Hmin /50 80 Ábra 63: Schöck Isokorb K70M-VV típustól K110M-VV típusig: Metszet Ábra 64: Schöck Isokorb KP150L típus: Metszet Ábra 66: Schöck Isokorb KP150L-V14 típus: Alaprajz K 775 Ábra 65: Schöck Isokorb K70M-VV típus: Alaprajz Termékleírás További elemrajzok letölthetők a menüpont alatt. Schöck Isokorb K típus minimális magassága CV50-nél: H min = 180 mm A Schöck Isokorb K típusának helyszíni osztása a be nem vasalt helyeken lehetséges, az osztás által csökkentett teherbírást és a szükséges peremtávolságokat figyelembe kell venni. Betontakarás: CV30 = 30 mm, CV35 = 35mm, CV50 = 50 mm 51
50 Schöck Isokorb K típus Helyszíni vasalás Közvetlen alátámasztás Közvetett alátámasztás Poz. 1 A Poz. 2 Poz. 1 Poz. 1 A Poz. 2 Poz. 1 Poz. 4 Poz. 4 Poz. 4 Poz. 3 A Poz. 1 A Poz. 1 Poz. 4 Poz. 2 Poz. 4 Poz. 4 Poz. 2 Poz. 3 K Ábra 67: Schöck Isokorb K típus: Helyszíni vasalás közvetlen alátámasztás esetén Ábra 68: Schöck Isokorb K típus: Helyszíni vasalás közvetett alátámasztás esetén 5 Helyszíni vasalás Alternatív csatlakozó vasalás lehetséges. A toldási hossz meghatározására az ON EN (EC2) és ON EN /NA szabványok előírásait kell figyelembe venni. A szükséges toldási hossz csökkentése m Ed /m Rd módszerrel megengedett. A toldási hossz (l) K10S-től K60S-ig 470mm, K70M-től K110M-ig 725mm, KP150L esetén 750mm. A Poz.4-gyel jelölt konstruktív peremszegés (hajtűvas) magasságát úgy kell meghatározni, hogy az elhelyezhető legyen a felső és alsó vasalásközé. Helyszíni vasalás Poz. 1 Toldó vasalás Schöck Isokorb Típus K10S K15S K20S K30S K40S K50S Az alátámasztás módja Magasság [mm] (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 [cm²/m] közvetlen/közvetett ,01 3,02 4,02 5,03 6,03 7,04 Poz. 1 változat közvetlen/közvetett Poz. 2 Betonacél a hőszigetelés mentén Poz. 2 közvetlen Poz. 2 közvetett Poz. 3 Perem- vagy kengyelvasalás Poz. 3 [cm²/m] közvetett ,64 3,64 3,64 3,64 3,64 3,64 Poz. 4 Konstruktív perembeszegés a szabad szélen Poz. 4 közvetlen/közvetett MSZ EN szerint 52
51 Schöck Isokorb K típus Helyszíni vasalás A lemez nyíróerő teherbírása Helyszíni vasalás Poz. 1 Toldó vasalás Schöck Isokorb Típus K60S K70M K80M K90M K100M K110M Az alátámasztás módja Magasság [mm] (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 [cm²/m] közvetlen/közvetett ,05 9,05 11,31 13,57 15,83 18,10 Poz. 1 változat közvetlen/közvetett Poz. 2 Betonacél a hőszigetelés mentén Poz. 2 közvetlen Poz. 2 közvetett Poz. 3 Perem- vagy kengyelvasalás Poz. 3 [cm²/m] közvetett ,64 3,64 3,64 3,64 3,64 3,64 Poz. 4 Konstruktív perembeszegés a szabad szélen Poz. 4 közvetlen/közvetett MSZ EN szerint Helyszíni vasalás Poz. 1 Toldó vasalás Schöck Isokorb Típus Az alátámasztás módja Magasság [mm] KP150L (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 [cm²/elem] közvetlen/közvetett ,32 Poz. 1 változat közvetlen/közvetett Poz. 2 Betonacél a hőszigetelés mentén Poz. 2 közvetlen Poz. 2 közvetett Poz. 4 Konstruktív perembeszegés a szabad szélen Poz. 4 közvetlen/közvetett MSZ EN szerint 5 Utalások a lemez nyíróerő teherbírásához V Rd,max értékét az MSZ EN , Gl. (6.9) szerint θ = 45 és α = 90 nál kell meghatározni. Ez független a választott Schöck Isokorb V Rd nyíróerő ellenállásától. Amennyiben a lemez teherbírása a mértékadó (betonmerev), a tervező az ide vonatkozó paramétereket módosíthatja, mint pl.: a választott betonszilárdsági osztályt a külső és belső betontakarást a választott lemezvastagságot az erkély és födém esetleges eltérő vastagságát a hosszanti lemezvasalásban a vasak átmérőjét egy magassági ugrás, egy lelógó vagy felálló gerenda kialakítását K 53
52 Schöck Isokorb K típus Számítási példa Számítási példa CV b K típus H 100 2,0 m lk l k Ábra 69: Schöck Isokorb K típus: A számítási értékek az ábrázolt lk konzolhosszra vonatkoznak közvetlen és közvetett alátámasztás esetén 4,10 m K Statikai modell és teherfelvétel Geometria: Konzolhossz l k = 2,1 m lemez vastagsága h = 200 mm Feltételezett terhelés: lemez és burkolat g = 6,5 kn/m 2 Hasznos terhelés q = 4,0 kn/m 2 Peremterhelés (mellvéd) g R = 1,0 kn/m Expozíciós osztály: külső XC 4 belső XC 1 Választott: Betonminőség C25/30 az erkélynél és a födémnél Betontakarás c v = 35 mm az Isokorb húzott vasakhoz Csatlakozási geometria: Nincs magasságeltolás, nincs födémszél megtámasztás, nincs erkélylemezperem megtámasztása: perem közvetlen megtámasztású megtámasztása: Konzol Isokorb K típussal Ajánlás a lehajlási karcsúsághoz Geometria: Konzolhossz l k = 2,1 m lemez vastagsága h = 200 mm Betontakarás CV30 Maximum konzolhossz l k,max = 2,39 m (táblázatból, ld. 48.o.) > l k Bizonyítás teherbírási határállapotban (nyomaték és nyíróerő igénybevétel) Igénybevétel: m Ed = [(γ G g +γ q q) l k2 /2 + γ G g R l k )] m Ed = [(1,35 6,5 + 1,5 4,0) 2,1²/2 + 1,35 1,0 2,1)] = 35,4 knm/m v Ed = +(γ G g +γ q q) l k + γ G g R = +(1,35 6,5 + 1,5 4,0) 2,1 + 1,35 1,0 = +32,4 kn/m v Ed Választott: Schöck Isokorb K50S-CV30-H200 típus m Rd = 39,2 knm/m (ld. 44.o.) > m Ed v Rd = +61,8 kn/m (ld. 44.o.) > v Ed tan α = 0,6 % (ld. 47.o.) 54
53 Schöck Isokorb K típus Számítási példa Bizonyítás használhatósági határállapotban (alakváltozás/túlemelés) Alakváltozási tényező: tan α = 0,6 (táblázatból, ld. 47.o.) Választott terhelési kombináció: g + q/2 (javaslat a Schöck Isokorb túlemelésének meghatározására) m üd kiszámítása terhelhetőségi határállapotban m üd = [(γ G g +γ Q q/2) l k2 /2 + γ G g R l k ] m üd = [(1,35 6,5 + 1,5 4,0/2) 2,1²/2 + 1,35 1,0 2,1] = 28,8 knm/m w ü = [tan α l k (m üd /m Rd )] 10 [mm] w ü = [0,6 2,1 (28,8/39,2)] 10 = 9,3 mm Dilatációs hézagok elhelyezése hossza : 4,10 m < 13,0 m => nincs szükség dilatációra K 55
54 Schöck Isokorb K típus Beépítési útmutató 100 mm 1 4C A nyomott hézagot feltétlenül 100 mm széles monolit betonsávval kell kialakítani! 3. K 1. 2 ø mm 5 3A 3B l 0 l mm 3C 100 mm 3D 6 4A 100 mm 100 mm 4B 56
55 Schöck Isokorb K-UZ típus Schöck Isokorb K-UZ típus K-UZ Schöck Isokorb K-UZ típus Gerendához vagy vasbeton falhoz csatlakozó konzolos erkélyekhez. Negatív nyomaték és pozitív nyíróerők felvételére. 57
56
57 Schöck Isokorb K-UZ típus Alacsonyabban fekvő erkélylemez K típusú Schöck Isokorb -bal 5 Magasságeltolás h V h D - c a - d s - c i Ha h V h D - c a - d s - c i, akkor választható a K típusú Schöck Isokorb egyenes húzott vassal. h V = magasságeltolás h D = födémvastagság c a = betontakarás kívül d s = Isokorb húzott vas átmérője c i = betontakarás belül H = Isokorb magassága Példa: Schöck Isokorb K50S-CV30-V8-H180 h D = 180 mm, c a = 30 mm, d s = 8 mm, c i = 30 mm max. h V = = 112 mm Javaslat: lelógó gerenda szélessége min. 200 mm Belső oldalon kéregpanel esetén c i értékre a kéregpanel vastagsága + S méretet kell figyelembe venni. K-UZ d s ca H ci hv hd Ábra 70: Schöck Isokorb K típus: Alsó magasságeltolás 5 Magasságeltolás h V > h D - c a - d s - c i Ha a h V h D - c a - d s - c i feltétel nem teljesül, a csatlakozás az alábbi változatokkal kivitelezhető: K-UZ-CV35 K-HV100-CV30 90 mm mm közti magasságeltoláshoz K-HV150-CV mm mm közti magasságeltoláshoz K-HV200-CV mm mm közti magasságeltoláshoz 59
58 Schöck Isokorb K-UZ típus Beépítési részletek Falcsatlakozás Falcsatlakozás Fal Fal 251 H 171 H CV CV Ábra 71: Schöck Isokorb K10S-UZ típustól K60S-UZ típusig: Falcsatlakozás külső szigetelésnél Ábra 72: Schöck Isokorb K70M-UZ típustól K110M-UZ típusig: Falcsatlakozás külső szigetelésnél K-UZ Magasabban fekvő erkélylemez Magasabban fekvő erkélylemez H H CV CV Ábra 73: Schöck Isokorb K10S-UZ típustól K60S-UZ típusig: Magasabban fekvő erkély és külső szigetelés Mélyebben fekvő erkélylemez Ábra 74: Schöck Isokorb K70M-UZ típustól K110M-UZ típusig: Magasabba fekvő erkély és külső szigetelés Mélyebben fekvő erkélylemez 200 H 280 H CV CV Ábra 75: Schöck Isokorb K-UZ típus: Alacsonyabban fekvő erkély és külső szigetelés Ábra 76: Schöck Isokorb K-UZ típus: Alacsonyabban fekvő erkély és külső szigetelés 60
59 Schöck Isokorb K-UZ típus Típusválaszték Típusjelölés Termékleírás Egyedi kialakítások Schöck Isokorb K-UZ típusváltozatok A Schöck Isokorb K-UZ típus az alábbi változatokban készül: Terhelhetőségi fokozat: K10S-UZ-tól K110M-UZ-ig Húzott vasak betontakarása: CV35 = 35 mm, CV50 = 50 mm (pl. K70M-UZ-CV35-H200) Nyíróerő terhelhetőség: Nyíróvasak darabszáma és átmérője, mint a standardnél, V10 és VV nem elérhető Tűzállósági osztály: R60 (standard), REI120 Épületfizikai jellemzők, túlemelés és dilatációs hézagtávolság a K típussal megegyező Típus/Teherbírási lépcső Isokorb magasság Betontakarás Isokorb magasság Tűzvédelem K20S - UZ- CV35-H180-REI120 K-UZ Hmin Hmin CV 20 CV Ábra 77: Schöck Isokorb K10S-UZ típustól K60S-UZ típusig: Metszet 20 Ábra 78: Schöck Isokorb K70M-UZ típustól K110M-UZ típusig: Metszet 5 Egyedi kialakítások Olyan csatlakozási helyzetek esetén, melyek az itt ismertetett standard elemekkel nem valósíthatók meg, kérjük forduljanak a műszaki szaktanácsadónkhoz (elérhetőség a 3. oldalon). 61
60 Schöck Isokorb K-UZ típus K-UZ Számítási értékek Isokorb magasság H [mm] Nyírási teherbírás Schöck Isokorb Típus K10S-UZ K15S-UZ K20S-UZ K30S-UZ K40S-UZ K50S-UZ Betontakarás CV [mm] Betonszilárdság C25/30 CV35 CV50 m Rd,y [knm/m] 160-7,3-10,9-14,5-18,1-21,8-25, ,7-11,5-15,4-19,2-23,1-26, ,1-12,2-16,3-20,3-24,4-28, ,6-12,9-17,1-21,4-25,7-30, ,0-13,5-18,0-22,5-27,0-31, ,4-14,2-18,9-23,6-28,3-33, ,9-14,8-19,8-24,7-29,6-34, ,3-15,5-20,6-25,8-30,9-36, ,8-16,1-21,5-26,9-32,3-37, ,2-16,8-22,4-28,0-33,6-39, ,6-17,4-23,3-29,1-34,9-40, ,1-18,1-24,1-30,2-36,2-42, ,5-18,8-25,0-31,3-37,5-43, ,9-19,4-25,9-32,3-38,8-45, ,4-20,1-26,7-33,4-40,1-46, ,8-20,7-27,6-34,5-41,4-48, ,2-21,4-28,5-35,6-42,7-49, ,7-22,0-29,4-36,7-44,1-51, ,1-22,7-30,2-37,8-45,4-52, ,6-23,3-31,1-38,9-46,7-54, ,0-24,0-32,0-40,0-48,0-56, ,4-24,7-32,9-41,1-49,3-57, ,9-25,3-33,7-42,2-50,6-59, ,7-26,3-35,5-44,4-53,2-62,1 v Rd,z [kn/m] V8 54,8 54,8 54,8 54,8 54,8 54,8 Schöck Isokorb Típus K10S-UZ K15S-UZ K20S-UZ K30S-UZ K40S-UZ K50S-UZ Isokorb hossz [mm] Húzott vasak Nyíróvasak V Nyomólap CV h H l k 100 Ábra 79: Schöck Isokorb K10S-UZ típustól K60S-UZ típusig: Statikai rendszer 62
61 Schöck Isokorb K-UZ típus Számítási értékek Isokorb magasság H [mm] Nyírási teherbírás Schöck Isokorb Típus K60S-UZ K70M-UZ K80M-UZ K90M-UZ K100M-UZ K110M-UZ Betontakarás CV [mm] Betonszilárdság C25/30 CV35 CV50 m Rd,y [knm/m] ,0-31,9-39,8-47,8-55,8-60, ,8-33,8-42,3-50,7-59,2-64, ,5-35,8-44,7-53,7-62,6-67, ,3-37,8-47,2-56,6-66,1-71, ,0-39,7-49,7-59,6-69,5-75, ,8-41,7-52,1-62,5-73,0-79, ,5-43,7-54,6-65,5-76,4-82, ,3-45,6-57,0-68,4-79,9-86, ,0-47,6-59,5-71,4-83,3-90, ,8-49,6-62,0-74,3-86,7-93, ,5-51,5-64,4-77,3-90,2-97, ,3-53,5-66,9-80,2-93,6-101, ,0-55,5-69,3-83,2-97,1-105, ,8-57,4-71,8-86,2-100,5-108, ,5-59,4-74,3-89,1-104,0-112, ,2-61,4-76,7-92,1-107,4-116, ,0-63,3-79,2-95,0-110,8-120, ,7-65,3-81,6-98,0-114,3-123, ,5-67,3-84,1-100,9-117,7-127, ,2-69,2-86,5-103,9-121,2-131, ,0-71,2-89,0-106,8-124,6-134, ,7-73,2-91,5-109,8-128,0-138, ,5-75,1-93,9-112,7-131,5-142, ,0-79,1-98,8-118,6-138,4-149,8 v Rd,z [kn/m] V8 54,8 82,1 82,1 82,1 82,1 82,1 Schöck Isokorb Típus K60S-UZ K70M-UZ K80M-UZ K90M-UZ K100M-UZ K110M-UZ K-UZ Isokorb hossz [mm] Húzott vasak Nyíróvasak V Nyomólap CV h H l k 100 Ábra 80: Schöck Isokorb K70M-UZ-tól K110M-UZ típusig: Statikai rendszer CV50 esetén H = 180 mm a legkisebb Isokorb magasság, ehhez h = 180 mm-es minimális lemezvastagság szükséges. 63
62 Schöck Isokorb K-UZ típus Termékleírás Hmin Hmin CV CV Ábra 81: Schöck Isokorb K10S-UZ típustól K60S-UZ típusig: Metszet Ábra 82: Schöck Isokorb K70M-UZ típustól K110M-UZ típusig: Metszet , K-UZ Ábra 83: Schöck Isokorb K50S-UZ típus: Alaprajz , Ábra 84: Schöck Isokorb K70M-UZ típus: Alaprajz A Schöck Isokorb K-UZ típus helyszíni vágása a nem vasalt helyeken lehetséges. Osztás esetén a csökkent teherbírást és a szükséges peremtávolságokat figyelembe kell venni. 64
63 Schöck Isokorb K-UZ típus Egyedi kialakítások Mélyebben fekvő erkélylemez Magasabban fekvő erkélylemez CV (HV200) (HV150) H (HV100) (BH100) (BH150) (BH200) H Ábra 85: Schöck Isokorb K-HV típus: Mélyebben fekvő erkélylemez külső szigetelés esetén Ábra 86: Schöck Isokorb K-BH típus: Magasabban fekvő erkélylemez külső szigetelés esetén Felső falcsatlakozás Alsó falcsatlakozás K-UZ Fal Fal 200 H H CV CV Ábra 87: Schöck Isokorb K-WO típus: Felső falcsatlakozás külső szigetelés esetén Ábra 88: Schöck Isokorb K-WU típus: Alsó falcsatlakozás külső szigetelés esetén 65
64 Schöck Isokorb K-UZ típus Helyszíni vasalás - Schöck Isokorb K l 0 Poz. 1 Poz. 2 hv Poz. 3/4 Poz. 2 l 0 Poz. 1 Poz. 3 Poz. 2 Poz. 4 K-UZ Ábra 89: Schöck Isokorb K típus: Helyszíni vasalás kis magasságeltoláshoz 5 Helyszíni vasalás A húzott erő födém felöli átirányításához kengyelvasalás Poz. 3 + Poz. 5 szükséges (felső szárhossz minimum l 0 ). Ez a kengyelvasalás Poz. 3 + Poz. 5 biztosítja a teherbevezetést a Schöck Isokorb -ból. Poz. 4 kengyelvasalás az erkély- és födémlemezből eredő terheléshez és a lelógó vagy felálló gerenda támaszközéhez igazodik. Így egyes esetekben a nyíróvasalást a tervezőnek kell megállapítani. A szükséges nyíróvasalást a toldásnál az MSZ EN alapján kell megállapítani. A Schöck Isokorb K típusát esetlegesen a gerenda vasalása előtt kell beépíteni. Poz. 3: Szélesebb tartógerendáknál a statikus megadása szerint a szükséges vasalás csökkenthető. 66
65 Schöck Isokorb K-UZ típus Helyszíni vasalás - Schöck Isokorb K Javaslat a helyszíni csatlakozó vasaláshoz A Schöck Isokorb csatlakozó vasalás megadása a számításba vehető nyomatéki teherbírás 100%-os kihasználtsága mellett, C25/30 betonminőség esetén: a s toldóvasalás a s Isokorb húzott vasak. Helyszíni vasalás Poz. 1 Toldó vasalás Schöck Isokorb Típus K10S K15S K20S K30S K40S K50S Hely Magasság [mm] (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 [cm²/m] erkély felől ,01 3,02 4,02 5,03 6,03 7,04 Poz. 1 változat erkély felől Poz. 2 Betonacél a hőszigetelés mentén Poz. 2 erkély felől födém felől Poz Kengyelvasalás a nyíróerő alapján és a húzóerő átadásához Poz födém felől kengyelvasalás MSZ EN szerint Helyszíni vasalás Poz. 1 Toldó vasalás Schöck Isokorb Típus K60S K70M K80M K90M K100M K110M Hely Magasság [mm] (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 [cm²/m] erkély felől ,05 9,05 11,31 13,57 15,83 18,10 Poz. 1 változat erkély felől Poz. 2 Betonacél a hőszigetelés mentén Poz. 2 erkély felől födém felől Poz Kengyelvasalás a nyíróerő alapján és a húzóerő átadásához Poz födém felől kengyelvasalás MSZ EN szerint K-UZ 67
66 Schöck Isokorb K-UZ típus Helyszíni vasalás - Schöck Isokorb K-UZ típus Poz. 1 Poz. 2 Poz. 2 Poz. 3/4 Poz. 5 Poz. 1 l s Poz. 2 Poz. 3/4 K-UZ Poz. 2 Poz. 5 Ábra 90: Schöck Isokorb K-UZ típus: Helyszíni vasalás Javaslat a helyszíni csatlakozó vasaláshoz A Schöck Isokorb csatlakozó vasalás megadása a számításba vehető nyomatéki teherbírás 100%-os kihasználtsága mellett, C25/30 betonminőség esetén: a s toldóvasalás a s Isokorb húzott vasak. Helyszíni vasalás Poz. 1 Toldó vasalás Schöck Isokorb Típus K10S-UZ K15S-UZ K20S-UZ K30S-UZ K40S-UZ K50S-UZ Hely (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 [cm²/m] erkély felől 2,01 3,02 4,02 5,03 6,03 7,04 Poz. 1 változat erkély felől Poz. 2 Betonacél a hőszigetelés mentén Poz. 2 erkély felől/felálló gerenda Poz. 3 Kengyel Poz. 3 felálló gerenda 8/250 8/150 8/125 8/100 8/80 8/70 Poz Kengyel Poz felálló gerenda A nyíróerők és nyomatékok tervező általi figyelembe vétele 68
67 Schöck Isokorb K-UZ típus Helyszíni vasalás - Schöck Isokorb K-UZ típus Helyszíni vasalás Poz. 1 Toldó vasalás Schöck Isokorb Típus K60S-UZ K70M-UZ K80M-UZ K90M-UZ K100M-UZ K110M-UZ Hely (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 [cm²/m] erkély felől 8,05 9,05 11,31 13,57 15,83 18,10 Poz. 1 változat erkély felől Poz. 2 Betonacél a hőszigetelés mentén Poz. 2 erkély felől/felálló gerenda Poz. 3 Kengyel Poz. 3 felálló gerenda 12/125 12/125 12/100 14/100 14/90 14/80 Poz Kengyel Poz felálló gerenda A nyíróerők és nyomatékok tervező általi figyelembe vétele 5 Helyszíni vasalás A húzott erő födém felöli átirányításához kengyelvasalás Poz. 3 + Poz. 5 szükséges (felső szárhossz minimum l 0 ). Ez a kengyelvasalás Poz. 3 + Poz. 5 biztosítja a teherbevezetést a Schöck Isokorb -ból. Poz. 4 kengyelvasalás az erkély- és födémlemezből eredő terheléshez és a lelógó vagy felálló gerenda támaszközéhez igazodik. Így egyes esetekben a nyíróvasalást a tervezőnek kell megállapítani. A szükséges nyíróvasalást a toldásnál az MSZ EN alapján kell megállapítani. A Schöck Isokorb K-UZ típust esetlegesen a gerenda vasalásának beépítése előtt kell elhelyezni. K-UZ 69
68 Schöck Isokorb K-UZ típus Beépítési útmutató ø8 K-UZ 50 mm mm 3A mm 3B mm ø8 4 4 Druckfuge unbedingt mit Ortbeton verfüllen! Fugenbreite 100 mm. 9 4 ø
69 Schöck Isokorb K-UZ típus Beépítési útmutató l 0 11 K-UZ 71
70
71 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Schöck Isokorb Q, Q-VV, QP, QP-VV típus Q QP Schöck Isokorb Q típus Alátámasztott erkélyekhez, pozitív nyíróerők felvételére. Schöck Isokorb Q-VV típus Alátámasztott erkélyekhez, pozitív és negatív nyíróerők felvételére. Schöck Isokorb QP típus Megtámasztott erkélyek feszültségcsúcsaihoz, megtámasztott gerendák pontszerű bekötéséhez, pozitív nyíróerők felvételére. Schöck Isokorb QP-VV típus Megtámasztott erkélyek feszültségcsúcsaihoz, megtámasztott gerendák pontszerű bekötéséhez, pozitív és negatív nyíróerők felvételére. 73
72 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Elemek elhelyezése Beépítési részletek Q típus QP-VV típus Q típus QP-VV típus Oszlop Oszlop Oszlop Oszlop Ábra 91: Schöck Isokorb Q típus: Oszloppal alátámasztott erkély Ábra 92: Schöck Isokorb QP és Q-VV típusok: Oszloppal alátámasztott erkély, csatlakozás különböző alátámasztási merevséggel Q QP Q-VV típus QP típus QP típus Rejtett gerenda alsó vasalással l1 Q típus Oszlop Q-VV típus Q-VV típus Q típus l 2 Ábra 93: Schöck Isokorb Q-VV és QP típusok: Három oldalon felfekvő erkély Ábra 94: Schöck Isokorb Q és QP-VV típusok: Oszloppal alátámasztott, két oldalon felfekvő erkély Oszlop Alaplemez Pihenő Ábra 95: Schöck Isokorb QP20S típus: Alátámasztott erkély homogén falszerkezetnél Ábra 96: Schöck Isokorb Q típus: Lépcsőkar csatlakozása egyhéjú hőszigetelt falazattal, a képen: Q10S-től Q30S-ig, QP10S és QP30S típus Oszlop 175 Oszlop Ábra 97: Schöck Isokorb Q10S típustól Q30S típusig, QP10S és QP30S: Előregyártott erkélylemez beépítése Ábra 98: Schöck Isokorb Q-VV típus: Beépítés hőszigetelt falazat esetén 74
73 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Típusválaszték Típusjelölés Egyedi kialakítások Schöck Isokorb Q, Q-VV, QP, QP-VV típusváltozatok A Schöck Isokorb Q és Q-VV ill. QP és QP-VV típusok az alábbi változatokban érhetők el: Q és QP típus: A nyíróvas az erkély oldalon alulról indul, a belső oldalon a felső övbe érkezik. Q-VV típus: A nyíróvas az erkély oldalon alulról indul, a belső oldalon a felső övbe érkezik és fordítva. Terhelhetőség: Q10S - Q60M és QP10S - QP60M: A nyíróvas a födém felőli oldalon hajlítva, az erkély felőli oldalon egyenes QP70L - QP90L: A nyíróvas a födém felőli oldalon egyenes, az erkély felőli oldalon egyenes Betontakarás Q10S - Q30S é QP10S - QP30S: alul: CV = 30 mm Q40M - Q60M és QP40M - QP90L: alul: CV = 40 mm felül: CV a nyíróvasak magasságától függ H = H min től 280 mm-ig. A lemez minimális magassága (H min ) az elem teherbírási szintjétől függ! Tűzállósági osztály: R0 (standard), REI120 Típusjelölés Q50M -H200-REI120 Típus/Teherbírási lépcső Isokorb magasság Tűzvédelem Q QP 5 Egyedi kialakítások Olyan csatlakozási helyzetek esetén, melyek az itt ismertetett standard elemekkel nem valósíthatók meg, kérjük forduljanak a műszaki szaktanácsadónkhoz (elérhetőség a 3. oldalon). 75
74 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Schöck Isokorb Q méretezési táblázat Schöck Isokorb Típus Q10S Q20S Q30S Q40M Q50M Q60M Számítási értékek v Rd,z [kn/m] Beton C25/30 54,8 82,1 109,5 123,2 184,8 246,4 Isokorb hossz [mm] Nyíróvasak Nyomólap (db.) H min [mm] hmin Hmin hmin Hmin Q QP l Ábra 99: Schöck Isokorb Q10S-től Q30S típusig: Statikai modell l Ábra 100: Schöck Isokorb Q40M-től Q60M típusig: Statikai modell Schöck Isokorb Q-VV méretezési táblázat Schöck Isokorb Típus Q10S-VV Q20S-VV Q30S-VV Q40M-VV Q50M-VV Q60M-VV Számítási értékek v Rd,z [kn/m] Beton C25/30 ±54,8 ±82,1 ±109,5 ±123,2 ±184,4 ±246,4 Isokorb hossz [mm] Nyíróvasak 2 x x x x x x 8 12 Nyomólap (db.) H min [mm] h min H min hmin Hmin l l Ábra 101: Schöck Isokorb Q10S-VV-től Q30S-VV típusig: Statikai modell Ábra 102: Schöck Isokorb Q40M-VV-től Q60M-VV típusig: Statikai modell 76
75 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Méretezés C25/30 Schöck Isokorb QP méretezési táblázat Schöck Isokorb Típus QP10S QP20S QP30S QP40M QP50M QP60M QP70L QP80L QP90L Számítási értékek V Rd,z [kn/elem] Beton C25/30 27,4 41,1 54,8 61,6 92,4 123,2 83,5 125,8 167,0 Isokorb hossz [mm] Nyíróvasak Nyomólap (db.) 2 HTE HTE 2 HTE HTE 2 HTE HTE H min [mm] hmin Hmin hmin Hmin l Ábra 103: Schöck Isokorb QP20S és QP50M típus: Statikai modell Ábra 104: Schöck Isokorb QP80L: Statikai modell l Q QP Schöck Isokorb QP-VV méretezési táblázat Schöck Isokorb Típus QP10S-VV QP20S-VV QP30S-VV QP40M-VV QP50M-VV QP60M-VV QP70L-VV QP80L-VV QP90L-VV Számítási értékek V Rd,z [kn/elem] Beton C25/30 ±27,4 ±41,1 ±54,8 ±61,6 ±92,4 ±123,2 ±83,5 ±125,8 ±167,0 Isokorb hossz [mm] Nyíróvasak 2 x x x x x x x x x 4 14 Nyomólap (db.) 2 HTE HTE 2 HTE HTE 2 HTE HTE H min [mm] hmin Hmin hmin Hmin l l Ábra 105: Schöck Isokorb QP-VV típus: Statikai modell Ábra 106: Schöck Isokorb QP80L-VV típus: Statikai modell 77
76 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Dilatációk távolsága Maximális dilatációs távolság Amennyiben a szerkezetrész hossza a dilatációk maximális e távolságát meghaladja, a külső szerkezetet a hőszigetelő testre merőleges irányú dilatációs hézagokkal kell tagolni, hogy a hőmérsékletváltozásból származó igénybevételeket csökkentsük. Olyan fix pontok esetén, mint pl. erkélysarkok, attikák és mellvédek, a maximális dilatációs távolság fele, max. e/2 érvényes. 1/2 e e 1/2 e QP típus Q típus Q típus Schöck LD tüske Dilatáció Q típus Schöck LD tüske Dilatáció Q típus QP típus Q QP QP típus QP típus QP típus QP típus Q típus Oszlop 1/2 e l Ábra 107: Schöck Isokorb Q, QP típus: Dilatációk kialakítása dilatációs tüskékkel, pl. Schöck Dorn Schöck Isokorb Típus Q10S-Q30S, QP10S-QP30S Q40M-Q60M, QP40M-QP90L Maximális dilatációs távolság e [m] Hőszigetelés vastagság [mm] 80 13,0 11,7 5 Peremtávolságok A dilatációk mentén a Schöck Isokorb elemeket a következő feltételek betartásával kell elhelyezni: A nyomólapok tengelytávolsága a szabad széltől ill. dilatációtól: e R 50 mm. A nyíróvasak tengelytávolsága a szabad széltől ill. dilatációtól: e R 100 mm és e R 150 mm. 78
77 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Termékleírás 30 Nyomólap Nyomólap Ábra 108: Schöck Isokorb Q10S -től Q30S típusig, és QP10S és QP30S: Metszet Ábra 109: Schöck Isokorb Q40M -től Q60M típusig, QP40M és QP60M: Metszet Q QP Ábra 110: Schöck Isokorb Q10S típus: Alaprajz Ábra 111: Schöck Isokorb QP60M típus: Alaprajz Ábra 112: Schöck Isokorb QP10S típus: Alaprajz Ábra 113: Schöck Isokorb QP60M típus: Alaprajz 79
78 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Termékleírás Nyomólap Nyomólap Ábra 114: Schöck Isokorb Q10S-VV -től Q30S-VV-ig, QP10S-VV és QP30S-VV: Metszet Ábra 115: Schöck Isokorb Q40M-VV -től Q60M-VV típusig, QP40M-VV és QP60M-VV: Metszet Q QP Ábra 116: Schöck Isokorb Q10S-VV típus: Alaprajz Ábra 117: Schöck Isokorb Q60M-VV típus: Alaprajz Ábra 118: Schöck Isokorb QP10S-VV típus: Alaprajz Ábra 119: Schöck Isokorb QP60M-VV típus: Alaprajz 5 Termékleírás További elemrajzok letölthetők a menüpont alatt. Ügyelni kell a Schöck Isokorb Q, Q-VV, QP, QP-VV típusok H min minimális magasságára. 80
79 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Helyszíni vasalás Helyszíni vasalás Schöck Isokorb Q10S-től Q30S-ig és Q10S-VV-től Q30S-VV-ig Poz. 1 Poz Poz. 2 Poz. 1 Poz Poz. 2 Poz. 3 Poz. 4 Poz. 3 Poz. 4 Oszlop Poz. 5 Oszlop Poz. 5 Poz. 1 Poz. 1 Poz. 3 Poz. 2 Poz. 4 Poz. 3 Poz. 2 Poz. 4 Poz. 5 Poz. 5 Ábra 120: Schöck Isokorb Q10S-től Q30S típusig: Helyszíni vasalás Ábra 121: Schöck Isokorb Q10S-VV -től Q30S-VV típusig: Helyszíni vasalás Schöck Isokorb Típus Q10S, Q10S-VV Q20S, Q20S-VV Q30S, Q30S-VV Q QP Helyszíni vasalás Poz. 1 Toldó vasalás Hely (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 erkély felől A statikus megadása szerint Poz. 2 Betonacél a hőszigetelés mentén Poz. 2 erkély felől Poz. 2 födém felől Poz. 3 Toldó kengyel Poz. 3 [cm²/m] erkély felől 2,01 3,02 4,02 Poz. 4 Zárt kengyel Poz. 4 [cm²/m] födém felől 2,01 3,02 4,02 Poz. 4 födém felől 8/250 8/150 8/125 Poz. 5 Toldó vasalás Poz. 5 erkély felől A statikus megadása szerint, a húzott zónában Poz. 6 Konstruktív perembeszegés a szabad szélen Poz. 6 Perembeszegés MSZ EN szerint (nem ábrázoltuk) 81
80 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Helyszíni vasalás Helyszíni vasalás Schöck Isokorb Q40M-től Q60M típusig és Q40M-VV-től Q60M-VV típusig Poz. 1 Poz Poz. 2 Poz. 1 Poz Poz. 2 Poz. 3 Poz. 4 Poz. 3 Poz. 4 Oszlop Poz. 5 Oszlop Poz. 5 Poz. 1 Poz. 1 Poz. 3 Poz. 2 Poz. 4 Poz. 3 Poz. 2 Poz. 4 Poz. 5 Poz. 5 Q QP Ábra 122: Schöck Isokorb Q40M-től Q60M típusig: Helyszíni vasalás Ábra 123: Schöck Isokorb Q40M-VV-től Q60M-VV típusig: Helyszíni vasalás Schöck Isokorb Típus Q40M, Q40M-VV Q50M, Q50M-VV Q60M, Q60M-VV Helyszíni vasalás Poz. 1 Toldó vasalás Hely (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 erkély felől A statikus megadása szerint Poz. 2 Betonacél a hőszigetelés mentén Poz. 2 erkély felől Poz. 2 födém felől Poz. 3 Toldó kengyel Poz. 3 [cm²/m] erkély felől 4,52 6,79 9,05 Poz. 4 Zárt kengyel Poz. 4 [cm²/m] födém felől 4,52 6,79 9,05 Poz. 4 födém felől 12/250 12/150 12/125 Poz. 5 Toldó vasalás Poz. 5 erkély felől A statikus megadása szerint, a húzott zónában Poz. 6 Konstruktív perembeszegés a szabad szélen Poz. 6 Perembeszegés MSZ EN szerint (nem ábrázoltuk) 5 Helyszíni vasalás A csatlakozó vasbetonszerkezetek vasalását a szükséges betontakarás figyelembe vételével a lehető legszorosabban a Schöck Isokorb hőszigetelő testjéhez kell elhelyezni. A nyíróvasakat az egyenes szárukkal kell a nyomott zónában lehorgonyozni. A húzott zónában a nyíróvasakat toldani kell. A Poz.4-gyel jelölt konstruktív peremszegés (hajtűvas) magasságát úgy kell meghatározni, hogy az elhelyezhető legyen a felső és alsó vasalásközé. 82
81 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Helyszíni vasalás Schöck Isokorb QP10S-től QP90L-ig és QP10S-VV-től QP90L-VV-ig Poz. 1 Poz Poz. 2 Poz. 1 Poz. 1 Poz Poz. 2 Poz. 1 Poz. 3 Poz. 3 Poz. 3 Poz. 3 Oszlop Poz. 5 Poz. 5 Oszlop Poz. 5 Poz. 5 Poz. 1 Poz. 1 Poz. 3 Poz. 2 Poz. 3 Poz. 3 Poz. 2 Poz. 3 Poz. 5 Poz. 5 Ábra 124: Schöck Isokorb QP típus: Helyszíni vasalás Ábra 125: Schöck Isokorb QP-VV típus: Helyszíni vasalás 5 Helyszíni vasalás A csatlakozó vasbetonszerkezetek vasalását a szükséges betontakarás figyelembe vételével a lehető legszorosabban a Schöck Isokorb hőszigetelő testjéhez kell elhelyezni. A Poz.4-gyel jelölt konstruktív peremszegés (hajtűvas) magasságát úgy kell meghatározni, hogy az elhelyezhető legyen a felső és alsó vasalásközé. A Poz. 4. peremkengyelezés olyan magas legyen, hogy a felső és alsó vasalás közé elhelyezhető legyen. Ügyelni kell arra, hogy a Schöck Isokorb kialakításától függően elegendően széles monolit sáv legyen a Schöck Isokorb elem és az előregyártott elem között. A nyíróvasakat az egyenes szárukkal kell a nyomott zónában lehorgonyozni. A húzott zónában a nyíróvasakat toldani kell. Q QP 83
82 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Helyszíni vasalás Helyszíni vasalás Schöck Isokorb Típus Poz. 1 Toldó vasalás QP10S, QP10S-VV QP20S, QP20S-VV QP30S, QP30S-VV Hely (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 erkély/födém felől A statikus megadása szerint Poz. 2 Betonacél a hőszigetelés mentén QP40M, QP40M-VV Poz. 2 erkély/födém felől Poz. 3 Toldó kengyel Poz. 3 [cm²/elem] erkély/födém felől 1,01 1,51 2,01 2,26 Poz. 5 Toldó vasalás Poz. 5 erkély/födém felől A statikus megadása szerint, a húzott zónában Poz. 6 Konstruktív perembeszegés a szabad szélen Poz. 6 Perembeszegés MSZ EN szerint (nem ábrázoltuk) Q QP Helyszíni vasalás Schöck Isokorb Típus Poz. 1 Toldó vasalás QP50M, QP50M-VV QP60M, QP60M-VV QP70L, QP70L-VV QP80L, QP80L-VV Hely (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 erkély/födém felől A statikus megadása szerint Poz. 2 Betonacél a hőszigetelés mentén QP90L, QP90L-VV Poz. 2 erkély/födém felől Poz. 3 Toldó kengyel Poz. 3 [cm²/elem] erkély/födém felől 3,39 4,52 3,08 4,62 6,16 Poz. 5 Toldó vasalás Poz. 5 erkély/födém felől A statikus megadása szerint, a húzott zónában Poz. 6 Konstruktív perembeszegés a szabad szélen Poz. 6 Perembeszegés MSZ EN szerint (nem ábrázoltuk) 84
83 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Oszlopos alátámasztási mód 4 4 Ábra 126: Schöck Isokorb QP típus: Folyamatos alátámasztás szükséges Ábra 127: Schöck Isokorb QP típus: Folyamatos alátámasztás szükséges 5 Alátámasztott erkély A Q típusú Schöck Isokorb alátámasztott erkélyekhez lett kifejlesztve. Kizárólag nyíróerőket vesz fel, hajlítónyomatékokat nem. 4 Veszély jelzés - hiányzó támasztékok Támasztékok nélkül az erkély leszakad. Az erkélyt minden építési fázisban statikailag méretezett oszlopokkal vagy támasztékokkal kell alátámasztani. Az erkélyt a végleges állapotban is statikailag méretezett oszlopokkal vagy támasztékokkal kell alátámasztani. Az ideiglenes támasztékok eltávolítása csak a végleges alátámasztás elkészülte után megengedett. Q QP 85
84 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Beépítési útmutató 100 mm 165 mm 1 5A 165 mm Q QP 2 5B 3A Figyelem! 3B 6 Oszlop nélkül az erkély leszakad! Az erkélylemezt statikailag méretezett oszlopokkal kell alátámasztani. Az ideiglenes megtámasztásokat csak a végleges alátámasztás elkészítése után lehet eltávolítani. 7 c 2 l 0 50 mm ø 6 > 0 4A 4B h h-c 1-c 2 4C 4D c 1 ø 8 ø
85 Schöck Isokorb Q, Q-VV, QP, QP-VV típus Beépítési útmutató 9 Q QP
86
87 Schöck Isokorb D típus Schöck Isokorb D típus D Schöck Isokorb D típus Többtámaszú födémmezőknél alkalmazható. Pozítív és negatív nyomatékot és nyíróerőt képes felvenni. 89
88 Schöck Isokorb D típus Elemek elhelyezése Beépítési részletek D típus 1 D-CV50 típus D típus D típus Q típus D típus D-CV50 típus Ábra 128: Schöck Isokorb D és Q típusok: Két irányban teherhordó födémlemez Ábra 129: Schöck Isokorb D típus: Beépítés pontszerűen alátámasztott födémeknél D Oszlop Ábra 130: Schöck Isokorb D típus: Metszet, egy irányban teherhordó födém Ábra 131: Schöck Isokorb D típus: Metszet, pontszerűen alátámasztott födém 90
89 Schöck Isokorb D típus Típusválaszték Típusjelölés Egyedi kialakítások Típusválaszték Schöck Isokorb D A Schöck Isokorb D elemek az alábbi választékban készülnek: Teherbírási lépcsők: D10M-VV8 -tól D50M-VV8 -ig Betontakarás: CV35: felül CV = 30 mm, alul CV = 35 mm (Pl.: D50M-CV35-VV8-H200) CV50: felül CV = 50 mm, alul CV = 50 mm Nyíróerő terhelhetőségi szint: Nyíróvasak átmérője VV8 (Pl.: D50M-CV35-VV8-H200) Magasság: H = 160-tól 280 mm-ig CV35 betontakarással H = 200-tól 280 mm-ig CV50 betontakarással Tűzvédelmi osztály: R60: (szabvány), REI120 Típusjelölés Típus/Teherbírási lépcső Betontakarás Nyírási teherbírás Isokorb magasság Tűzvédelem D D30M -CV35- VV8 -H180-REI120 5 Egyedi kialakítások Olyan csatlakozási helyzetek esetén, melyek az itt ismertetett standard elemekkel nem valósíthatók meg, kérjük forduljanak a műszaki szaktanácsadónkhoz (elérhetőség a 3. oldalon). 91
90 Schöck Isokorb D típus Méretezés C25/30 D Számítási értékek Isokorb magasság H [mm] Schöck Isokorb Típus D10M-...-VV8 D20M-...-VV8 D30M-...-VV8 Betontakarás CV [mm] Betonszilárdság C25/30 v Rd,z [kn/m] CV35 CV50 m Rd,y [knm/m] 160 ±13,8 ±11,3 ±8,9 170 ±15,5 ±12,7 ±9,9 200 ±14,7 ±12,0 ±9,4 180 ±17,2 ±14,1 ±11,0 210 ±16,3 ±13,4 ±10,5 190 ±18,8 ±15,4 ±12,1 220 ±18,0 ±14,8 ±11,5 200 ±20,5 ±16,8 ±13,1 230 ±19,7 ±16,1 ±12,6 210 ±22,2 ±18,2 ±14,2 240 ±21,3 ±17,5 ±13,7 220 ±23,8 ±19,5 ±15,3 250 ±23,0 ±18,9 ±14,7 230 ±25,5 ±20,9 ±16,3 260 ±24,7 ±20,2 ±15,8 240 ±27,2 ±22,3 ±17,4 270 ±26,3 ±21,6 ±16,9 250 ±28,8 ±23,6 ±18,5 280 ±28,0 ±23,0 ±17,9 260 ±30,4 ±24,9 ±19,4 270 ±32,1 ±26,3 ±20,5 280 ±33,7 ±27,6 ±21,5 ±22,0 ±19,5 ±17,0 ±24,6 ±21,9 ±19,1 ±23,3 ±20,7 ±18,0 ±27,3 ±24,2 ±21,1 ±26,0 ±23,0 ±20,1 ±29,9 ±26,6 ±23,2 ±28,6 ±25,4 ±22,1 ±32,6 ±28,9 ±25,2 ±31,3 ±27,7 ±24,2 ±35,2 ±31,3 ±27,3 ±33,9 ±30,1 ±26,2 ±37,9 ±33,6 ±29,3 ±36,6 ±32,4 ±28,3 ±40,5 ±36,0 ±31,4 ±39,2 ±34,8 ±30,3 ±43,2 ±38,3 ±33,4 ±41,9 ±37,1 ±32,4 ±45,8 ±40,7 ±35,5 ±44,5 ±39,5 ±34,4 ±48,3 ±42,9 ±37,4 ±51,0 ±45,2 ±39,4 ±53,6 ±47,6 ±41,5 ±30,2 ±27,7 ±25,2 ±33,8 ±31,0 ±28,2 ±32,0 ±29,3 ±26,7 ±37,4 ±34,3 ±31,2 ±35,6 ±32,7 ±29,7 ±41,1 ±37,7 ±34,3 ±39,2 ±36,0 ±32,8 ±44,7 ±41,0 ±37,3 ±42,9 ±39,3 ±35,8 ±48,3 ±44,3 ±40,3 ±46,5 ±42,7 ±38,8 ±52,0 ±47,7 ±43,4 ±50,1 ±46,0 ±41,9 ±55,6 ±51,0 ±46,4 ±53,8 ±49,3 ±44,9 ±59,2 ±54,3 ±49,4 ±57,4 ±52,7 ±47,9 ±62,9 ±57,7 ±52,5 ±61,0 ±56,0 ±51,0 ±66,3 ±60,8 ±55,3 ±69,9 ±64,1 ±58,3 ±73,5 ±67,5 ±61,4 Schöck Isokorb Típus D10M-...-VV8 D20M-...-VV8 D30M-...-VV8 Isokorb hossz [mm] Húzott vasak / Nyomott vasak Nyíróvasak 2 x x x 6 8 H Méretezési keresztmetszet Ábra 132: Schöck Isokorb D típus: Statikai modell 92
91 Schöck Isokorb D típus Méretezés C25/30 Számítási értékek Isokorb magasság H [mm] Schöck Isokorb Típus D40M-...-VV8 D50M-...-VV8 Betontakarás CV [mm] Betonszilárdság C25/30 v Rd,z [kn/m] CV35 CV50 m Rd,y [knm/m] 160 ±38,3 ±35,8 ±33,3 170 ±42,9 ±40,2 ±37,4 200 ±40,6 ±38,0 ±35,3 180 ±47,6 ±44,5 ±41,4 210 ±45,2 ±42,3 ±39,4 190 ±52,2 ±48,8 ±45,4 220 ±49,9 ±46,6 ±43,4 200 ±56,8 ±53,1 ±49,4 230 ±54,5 ±50,9 ±47,4 210 ±61,4 ±57,4 ±53,4 240 ±59,1 ±55,3 ±51,4 220 ±66,0 ±61,7 ±57,4 250 ±63,7 ±59,6 ±55,4 230 ±70,6 ±66,1 ±61,5 260 ±68,3 ±63,9 ±59,5 240 ±75,3 ±70,4 ±65,5 270 ±72,9 ±68,2 ±63,5 250 ±79,9 ±74,7 ±69,5 280 ±77,6 ±72,5 ±67,5 260 ±84,0 ±78,8 ±73,3 270 ±88,6 ±83,1 ±77,3 280 ±93,1 ±87,4 ±81,3 ±46,5 ±44,0 ±41,5 ±52,1 ±49,3 ±46,5 ±49,3 ±46,6 ±44,0 ±57,7 ±54,6 ±51,5 ±54,9 ±51,9 ±49,0 ±63,3 ±59,9 ±56,5 ±60,5 ±57,2 ±54,0 ±68,3 ±65,2 ±61,5 ±66,1 ±62,5 ±59,0 ±74,5 ±70,5 ±66,5 ±71,7 ±67,9 ±64,0 ±80,1 ±75,8 ±71,5 ±77,3 ±73,2 ±69,0 ±85,7 ±81,1 ±76,5 ±82,9 ±78,5 ±74,0 ±91,3 ±86,4 ±81,5 ±88,5 ±83,8 ±79,0 ±96,9 ±91,7 ±86,5 ±94,1 ±89,1 ±84,0 ±100,8 ±96,7 ±91,2 ±106,3 ±102,0 ±96,2 ±111,8 ±107,3 ±101,2 Schöck Isokorb Típus D40M-...-VV8 D50M-...-VV8 Isokorb hossz [mm] Húzott vasak / Nyomott vasak Nyíróvasak 2 x x 6 8 D 5 Javaslatok a méretezéshez Különböző betonminőségek esetén (pl. erkély C25/30, födém C30/37) a Schöck lsokorb elemek méretezésénél a gyengébb beton a mértékadó. A Schöck Isokorb mindkét oldalán a csatlakozó lemezt statikai számítással kell ellenőrizni. 93
92 Schöck Isokorb D típus Dilatációk távolsága Termékleírás Maximális dilatációs távolság Amennyiben a szerkezetrész hossza a dilatációk maximális e távolságát meghaladja, a külső szerkezetet a hőszigetelő testre merőleges irányú dilatációs hézagokkal kell tagolni, hogy a hőmérsékletváltozásból származó igénybevételeket csökkentsük. Olyan fix pontok esetén, mint pl. erkélysarkok, attikák és mellvédek, a maximális dilatációs távolság fele, max. e/2 érvényes. Schöck Isokorb Típus D10M - D50M Maximális dilatációs távolság e [m] Hőszigetelés vastagság [mm] 80 11,7 5 Peremtávolságok A dilatációk mentén a Schöck Isokorb elemeket a következő feltételek betartásával kell elhelyezni: A húzott vasak tengelytávolsága a szabad széltől ill. dilatációtól: e R 50 mm és e R 150 mm. A nyomott vasak tengelytávolsága a szabad széltől ill. dilatációtól: e R 50 mm. A nyíróvas tengelytávolsága a szabad széltől ill. dilatációtól: e R 100 mm és e R 150 mm. CV D Ábra 133: Schöck Isokorb D típus: Metszet Ábra 134: Schöck Isokorb D CV50 típus: Metszet Ábra 135: Schöck Isokorb D20M típus: Alaprajz Ábra 136: Schöck Isokorb D40M típus: Alaprajz 5 Termékleírás További elemrajzok letölthetők a menüpont alatt. 94
93 Schöck Isokorb D típus Előregyártott építési mód A Schöck Isokorb D típus előregyártott kéregpaneles födémhez kapcsolódóan kétféleképpen építhető be: A födémelemek között, az Isokorb elemtől mindkét oldalon 770 mm monolit sávot elhagyva A Schöck Isokorb a kéregpaneles födémre kerül. Ekkor a lemezvastagságnak H200mm-nek kell lennie és 40 mm-rel alacsonyabb Schöck Isokorb -ot kell választani Előregyártott elem elhagyása Előregyártott elem elhagyása Előregyártott födémlemez Előregyártott födémlemez Ábra 137: Schöck Isokorb D típus: Kéregpaneles födém az Isokorb D elem mellett monolit sáv kialakításával D 200 Előregyártott födémlemez Helyszíni szigetelés Előregyártott födémlemez Ábra 138: Schöck Isokorb D típus: Kéregpaneles födém a fölé helyezett Isokorb D típussal 95
94 Schöck Isokorb D típus Helyszíni vasalás Poz. 1 Poz. 2 Poz. 2 Poz. 1 Poz. 3 Poz. 3 Poz. 4 Poz. 4 Poz. 1 Poz. 3 Poz. 2 Poz. 3 Poz. 4 Ábra 139: Schöck Isokorb D típus: Helyszíni vasalás D Helyszíni vasalás Schöck Isokorb Típus D10M-...-VV8 D20M-...-VV8 D30M-...-VV8 D40M-...-VV8 D50M-...-VV8 Poz. 1 Toldó vasalás (negatív nyomatéknál szükséges) (XC1), erkély (XC4), betonszilárdsági osztály C25/30 Poz. 1 [cm²/m] 4,52 6,79 9,05 11,31 13,57 Poz. 1 változat Poz. 2 Betonacél a hőszigetelés mentén Poz Poz. 3 Perem- és felfüggesztő vasalás Poz. 3 8/150 8/150 8/150 8/150 8/150 Poz. 4 Toldó vasalás (pozitív nyomatéknál szükséges) Poz. 4 [cm²/m] 4,52 6,79 9,05 11,31 13,57 Poz. 1 változat Helyszíni vasalás A toldási hosszak meghatározását az MSZ EN szabvány előírásai szerint kell elvégezni. A szükséges toldási hosszak m Ed /m Rd hányadossal csökkenthetők. Schöck Isokorb D típus toldásánál a húzott vasak hosszára 690 mm-t lehet számításba venni. A Schöck Isokorb D mindkét oldalán perembeszegő vasalást (Poz. 3) kell elhelyezni. A táblázatban megadott értékek a Schöck Isokorb számításba vehető teherbírásának 100%-os kihasználtságához tartoznak, C25/30 betonszilárdság mellett. 96
95 Schöck Isokorb D típus Beépítési útmutató 1 5 D 2 6 3A 3B c 2 50 mm 50 mm 7 h h-c 1 -c 2 c x 2 ø
96 Schöck Isokorb D típus Beépítési útmutató l 0 l 0 l 0 l 0 9 D 98

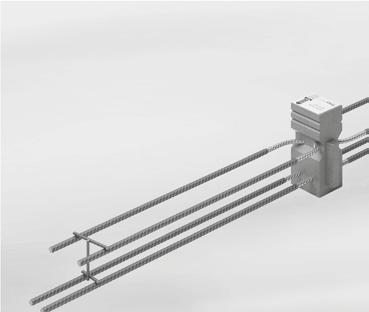

97 Schöck Isokorb EQ kiegészítő típus Schöck Isokorb EQ kiegészítő típus EQ Schöck Isokorb EQ típus Horizontális erők és pozitív normálerők felvételére, pl. földrengés. A Schöck Isokorb EQ típus csak az Isokorb K, Q vagy D típusokkal együtt tervezhető be. 99
98
99 Schöck Isokorb EQ kiegészítő típus Elemek elhelyezése Beépítési részletek Típusválaszték Típusjelölés K típus EQ típus K típus Ábra 140: Schöck Isokorb EQ típus: konzolosan túlnyúló erkély EQ Ábra 141: Schöck Isokorb K, EQ típus: Elhelyezés külső hőszigetelés esetén Ábra 142: Schöck Isokorb K, EQ típus: Elhelyezés 3 rétegű fal esetén Schöck Isokorb EQ típusváltozatok A Schöck Isokorb EQ típus az alábbi választékban készül: Terhelhetőség: EQS és EQM Magasság: H = mm Tűzállósági osztály: R0 (standard), REI90 Típusjelölés Típus/Teherbírási lépcső Isokorb magasság Tűzvédelem EQS -H200- REI90 101
100 Schöck Isokorb EQ kiegészítő típus Méretezés C25/30 EQ Számítási értékek Isokorb magasság H [mm] Schöck Isokorb Típus EQS EQM Betontakarás CV [mm] Betonszilárdság C25/30 CV35 CV50 M Rd,y [knm/elem] 160-3,8 8, ,0 8, ,2 9, ,5 9, ,7 10, ,9 10, ,1 11, ,3 11, ,6 12, ,8 12, ,0 13, ,2 13, ,4 14, ,6 14, ,9 15, ,1 15, ,3 16, ,5 16, ,7 17, ,0 17, ,2 17, ,4 18, ,6 18, ,0 19,4 V Rd,y [kn/elem] Magasság (H) [mm] ±15,5 ±34,8 N Rd,x [kn/elem] Magasság (H) [mm] ±43,7 ±94,3 Schöck Isokorb Típus EQS EQM Isokorb hossz [mm] Húzott vasalás Nyíróvasak vízszintesen 2 x x
101 Schöck Isokorb EQ kiegészítő típus Méretezés C25/30 V Rdy M Rdy N Rdx y x Ábra 143: Schöck Isokorb EQ típus: Előjel szabály a méretezéshez 5 Javaslatok a méretezéshez A méretezésnél vagy az M Rd,y vagy az N Rd,x (Z Rd,x ) érvényes, nem egyidejűleg a kettő. A Schöck Isokorb EQ típus kombinálása a Schöck Isokorb K típussal az alábbiak szerint javasolt: Schöck Isokorb EQS típus az Isokorb K...S típussal Schöck Isokorb EQM típus az Isokorb K...M típussal A Schöck Isokorb EQ kiegészítő típus szükséges darabszámát a statikai számítás alapján kell meghatározni. A vonalszerű csatlakozás méretezésénél figyelembe kell venni, hogy az EQ kiegészítő típus használata csökkentheti a vonalszerű csatlakozás méretezési értékeit (pl. L = 1,0 m K típus és L = 0,1 m EQ kiegészítő típus rendszeresen váltakozva a K típusnál kb. 9%-kal csökkenti az m Rd és v Rd érteket). A típus kiválasztásánál (EQ kiegészítő típus) és az elrendezésénél arra kell ügyelni, hogy ne keletkezzenek felesleges fixpontok, és be kell tartani a maximális dilatációs távolságokat (pl. a K, Q vagy D típus). A Schöck Isokorb EQ típust csak terv szerint adott földrengés általi igénybevétel vagy hasonló behatás esetén kell betervezni. Alapvetően két Schöck Isokorb K, Q, Q-VV és D típus közé kell elhelyezni. A Schöck Isokorb EQ kiegészítő típus beépítése a lemezszegélyre nem javasolt. EQ 103
102 Schöck Isokorb EQ kiegészítő típus Dilatációk távolsága Termékleírás Maximális dilatációs távolság Amennyiben a szerkezetrész hossza a dilatációk maximális e távolságát meghaladja, a külső szerkezetet a hőszigetelő testre merőleges irányú dilatációs hézagokkal kell tagolni, hogy a hőmérsékletváltozásból származó igénybevételeket csökkentsük. Olyan fix pontok esetén, mint pl. erkélysarkok, attikák és mellvédek, a maximális dilatációs távolság fele, max. e/2 érvényes. e/2 e/2 e/2 Q típus Schöck LD tüske Dilatáció lk K típus EQ típus K típus K típus Ábra 144: Schöck Isokorb EQ típus: Dilatációk elrendezése EQ Schöck Isokorb Típus EQS, EQM Maximális dilatációs távolság e [m] Hőszigetelés vastagság [mm] 80 13,0 5 Peremtávolságok A dilatációk mentén a Schöck Isokorb elemeket a következő feltételek betartásával kell elhelyezni: A húzott vasak tengelytávolsága a szabad széltől ill. dilatációtól: e R 50 mm és e R 150 mm. A nyomólapok tengelytávolsága a szabad széltől ill. dilatációtól: e R 50 mm. A nyíróvasak tengelytávolsága a szabad széltől ill. dilatációtól: e R 100 mm és e R 150 mm Ábra 145: Schöck Isokorb EQS típus: Metszet Ábra 146: Schöck Isokorb EQM típus: Metszet , , Ábra 147: Schöck Isokorb EQS típus: Alaprajz Ábra 148: Schöck Isokorb EQM típus: Alaprajz 5 Termékleírás További elemrajzok letölthetők a menüpont alatt. 104
103 Schöck Isokorb EQ kiegészítő típus Számítási példa Schöck Isokorb K típus és EQ kiegészítő típus A-A metszet M Rd,y K típus 200 M Rd,y 2,00 m V Rd,y 2,00 m N Rd,x 4,10 m Adott: Választott: Konzollemez csatlakozás Schöck Isokorb K50S-CV35-V8-H200 típussal A csatlakozás méretezését és a megfelelő Schöck Isokorb K típus teherbírási fok kiválasztását ld. 44.o. Terv szerint földrengésből eredő behatás: (előzetes számításból) V Ed,y = 10,5 kn/lemez Z Ed,x = 22,0 kn/lemez 1 Schöck Isokorb EQS-Modul V Rd,y = 1 10,5 kn = 10,5 kn/lemez V Ed,y = 15,5 kn/lemez Z Rd,x = 1 22,0 kn = 22,0 kn/lemez Z Ed,x = 43,7 kn/lemez EQ M Rd,y által igénybevett terület 2 8 húzott vas K típus 2,00 m K típus K típus K típus K típus EQ típus 2 8 vízszintes nyíróvas EQS típus K típusú nyomólap 4,10 m K típus EQS típus K típus Az M Rd,y aktiválásához közvetlenül az EQ kiegészítő típussal határos Schöck Isokorb K típusra van szükség. 105
104 Schöck Isokorb EQ kiegészítő típus Beépítési útmutató EQ típus EQXT típus 1 5 x EQ 2 >0 3A 3B 3C 3D 4 106
105 Schöck Isokorb W típus Schöck Isokorb W típus W Schöck Isokorb W típus Konzolos faltárcsákhoz alkalmazható. Negatív nyomaték és pozitív nyíróerő mellett kétirányú horizontális erőt tud felvenni. 107
106 Schöck Isokorb W típus Elemek elhelyezése Beépítési részletek Kívül Belül Kívül Belül lemez lemez W Faltárcsa W típus H = Faltárcsa Z típus Középső rész ΙΙ Felső rész ΙΙΙ Alsó rész Ι lemez lemez lemez lemez Ábra 149: Schöck Isokorb W10S típus: Alaprajz Ábra 150: Schöck Isokorb W típus: kialakítás hőszigeteléssel elválasztott teherhordó faltárcsával 5 Elemek felépítése A Schöck Isokorb W típus legalább 3 részből áll: alsó rész I, középrész II, felső rész III. A magasságtól függően egy vagy több Z kiegészítő típus szükséges. 108
107 Schöck Isokorb W típus Típusválaszték Típusjelölés Egyedi kialakítások Típusválaszték Schöck Isokorb W A Schöck Isokorb W elemek az alábbi választékban készülnek: Terhelhetőség: W10S, W20M és W30L Csatlakozási geometria egyenes vasakkal WU = csatlakozási geometria lefelé: megrendelésre Hőszigetelés vastagsága: 80 mm Magasság: H = mm Szélesség: B = mm Tűzvédelmi osztály: R0 (szabvány), R90 5 Méretválaszték Megrendelés során a szükséges méreteket meg kell adni. Típusjelölés W W10S -B/H=180/2000-R90 Típus/Teherbírási lépcső Isokorb szélesség/isokorb magasság Tűzvédelem 5 Egyedi kialakítások Olyan csatlakozási helyzetek esetén, melyek az itt ismertetett standard elemekkel nem valósíthatók meg, kérjük forduljanak a műszaki szaktanácsadónkhoz (elérhetőség a 3. oldalon). 109
108 Schöck Isokorb W típus Méretezés C20/25 Méretezés C25/30 Isokorb magasság H [mm] Schöck Isokorb Típus W10S W20M W30L Számítási értékek Betonszilárdság C20/25 M Rd,y [knm/elem] ,0-150,6-209, ,7-239,9-334, ,4-329,1-458, ,1-418,4-582,8 V Rd,z [kn/elem] ,8 98,6 189,3 V Rd,y [kn/elem] ±21,9 ±21,9 ±21,9 W Schöck Isokorb Típus W10S W20M W30L Húzott vasak Nyomott vasak Nyíróvasak függőlegesen Nyíróvasak vízszintesen 2 x x x 2 8 Min B mm Schöck Isokorb Típus W10S W20M W30L Isokorb magasság H [mm] Számítási értékek Betonszilárdság C25/30 M Rd,y [knm/elem] ,0-150,6-209, ,7-239,9-334, ,4-329,1-458, ,1-418,4-582,8 V Rd,z [kn/elem] ,8 123,2 189,3 V Rd,y [kn/elem] ±27,4 ±27,4 ±27,4 Schöck Isokorb Típus W10S W20M W30L Húzott vasak Nyomott vasak Nyíróvasak függőlegesen Nyíróvasak vízszintesen 2 x x x 2 8 Min B mm
109 Schöck Isokorb W típus Méretezés C25/30 Dilatációk távolsága Típusválaszték Schöck Isokorb W Egyedi kialakítási igény esetén a Schöck segít Önnek megtalálni az optimális megoldást. A Schöck műszaki irodája megvizsgálja az egyedi igényeket és megoldási javaslatot illetve ajánlatot készít. Kérjük, küldje meg részünkre az alábbi alapadatokat: Konzolnyomaték Falmagasság M Ed,y knm H = mm Függőleges nyíróerő Falvastagság V Ed,z kn B = mm V Ed,y Horizontális nyíróerő kn A megadott igénybevételek tervezési értékét kell megadni! Esetleges húzóerő R0 N Ed,x kn R90 N Ed,x Esetleges nyomóerő kn W 5 Javaslatok a méretezéshez Az egyedi elem méretezéséhez küldje el a csomópont összes szükséges metszetét és alaprajzát! Maximális dilatációs távolság Amennyiben a szerkezetrész hossza a dilatációk maximális e távolságát meghaladja, a külső szerkezetet a hőszigetelő testre merőleges irányú dilatációs hézagokkal kell tagolni, hogy a hőmérsékletváltozásból származó igénybevételeket csökkentsük. Kívül e W típus W típus W típus 80 Belül Ábra 151: Schöck Isokorb W típus: Dilatációk elrendezése Schöck Isokorb Típus W10S, W20M W30L Maximális dilatációs távolság Hőszigetelés vastagság [mm] 80 13,0 11,7 5 Dilatációk A dilatációs távolságok megnövelhetők, ha az erkélylemez és a faltárcsa között nincs fix kapcsolat (pl. csúszó fólia beépítése). e [m] 111
110 Schöck Isokorb W típus Termékleírás Ábra 152: Schöck Isokorb W10S típus: Alaprajz Ábra 153: Schöck Isokorb W20M típus: Alaprajz W H = H = Ábra 154: Schöck Isokorb W10S típus: Metszet Ábra 155: Schöck Isokorb W20M típus: Metszet 112
111 Schöck Isokorb W típus Termékleírás Ábra 156: Schöck Isokorb W30L típus: Alaprajz H = W Ábra 157: Schöck Isokorb W30L típus: Metszet 5 Termékleírás További elemrajzok letölthetők a menüpont alatt. 113
112 Schöck Isokorb W típus Helyszíni vasalás Nézet Poz. 1 Kívül Belül Poz. 1 Poz. 3 4 Betonacél háló W H = Betonacél háló Poz. 2 Ábra 158: Schöck Isokorb W típus: Helyszíni vasalás, metszet Metszet Poz. 1 Poz. 4 Kívül Poz. 2 Poz. 2 Belül Poz. 4 Poz. 1 B Poz. 1 Poz. 4 Poz. 3 t Poz. 3 Poz. 4 Poz. 1 Poz. 4 Poz. 1 Poz. 3 Poz. 2 Poz. 3 Poz. 1 Poz. 4 Ábra 159: Schöck Isokorb W típus: Helyszíni vasalás, alaprajz Javaslat a helyszíni csatlakozó vasaláshoz A Schöck Isokorb csatlakozó vasalás megadása a számításba vehető nyomatéki teherbírás 100%-os kihasználtsága mellett, C25/30 betonminőség esetén: a s toldóvasalás a s Isokorb húzott-/ nyomott vasak. 114
113 Schöck Isokorb W típus Helyszíni vasalás Helyszíni vasalás Poz. 1 Toldó vasalás Schöck Isokorb Típus W10S W20M W30L Beltéri szerkezetek (XC1), külső szerkezetek (XC4), betonszilárdsági osztály C25/30 Poz Toldási hossz Poz. 3. és Poz. 4 Konstruktív perembeszegés Poz Poz. 3. és Poz. 4 Konstruktív perembeszegés Poz Poz. 5 Fal vasalása és a nyíróvas toldó vasalása Poz. 5 A statikus megadása szerint A statikus megadása szerint (nem ábrázolt) W 115
114 Schöck Isokorb W típus Beépítési útmutató 3A 3B 3C W 1 3D
115 Schöck Isokorb W típus Beépítési útmutató 5 W 8 6 l 0 l
116
117 Schöck Isokorb S típus Schöck Isokorb S típus S Schöck Isokorb S típus Konzolosan kinyúló vasbeton gerendák és vasbeton bordák elválasztásához alkalmazható. 119
118 Schöck Isokorb S típus Elemek elhelyezése Beépítési részletek S típus Z típus S típus S típus Z típus S típus Ábra 160: Schöck Isokorb S típus: konzolosan túlnyúló gerendákkal (Előregyártott erkély) Ábra 161: Schöck Isokorb S típus: konzolosan túlnyúló gerendákkal S Ábra 162: Schöck Isokorb S típus: konzolosan túlnyúló gerendákkal (Előregyártott erkély) Ábra 163: Schöck Isokorb S típus: konzolosan túlnyúló gerendákkal H H B 80 Ábra 164: Schöck Isokorb S típus R90 tűzállósági osztályban: Nézet, körbefutó tűzvédő lappal Ábra 165: Schöck Isokorb S típus R90 tűzállósági osztályban: Metszet, körbefutó tűzvédő lappal 120
119 Schöck Isokorb S típus Egyedi kialakítások Az eltérő geometria és a konzolos gerendáknál erősen változó igénybevétel miatt ehhez a típushoz nincs standard elem. A Schöck segít Önnek megtalálni az optimális megoldást. A Schöck műszaki irodája megvizsgálja az egyedi igényeket és megoldási javaslatot valamint árajánlatot készít. Kérjük, küldje meg részünkre az alábbi alapadatokat: Konzolnyomaték Gerenda magassága M Ed,y knm H = mm Függőleges nyíróerő Gerenda szélessége V Ed,z kn B = mm V Ed,y Horizontális nyíróerő kn A megadott igénybevételek tervezési értékét kell megadni! Esetleges húzóerő R0 N Ed,x kn R90 N Ed,x Esetleges nyomóerő kn S 5 Javaslatok a méretezéshez Az egyedi elem méretezéséhez küldje el a csomópont összes szükséges metszetét és alaprajzát! 121
120 Schöck Isokorb S típus Beépítési útmutató 50 mm 1 5 S 2 6 l 0 3A 3B 3C 3D
121 Schöck Isokorb S típus Beépítési útmutató l 0 9 S
122
123 Schöck Isokorb ABXT típus Schöck Isokorb ABXT típus ABXT Schöck Isokorb ABXT típus Attika és mellvéd szerkezetek bekötéséhez alkalmazható. Nyomatékot, nyíróerőt és normálerőt tud felvenni. További információkat a Schöck Isokorb XT Műszaki Információk kiadványban talál. Az aktuális verzió letölthető a oldalról. Hőszigetelés = 120 mm 125
124
125 Schöck Isokorb Z kiegészítő típus Schöck Isokorb Z kiegészítő típus Z Schöck Isokorb Z kiegészítő típus Köztes szigetelődarab különböző beépítési helyzetekre és tűzvédelmi előírásokhoz. A Schöck Isokorb Z kiegészítő típus nem alkalmas erőátvitelre. 127
126
127 Schöck Isokorb ZXT kiegészítő típus Schöck Isokorb ZXT kiegészítő típus ZXT Schöck Isokorb ZXT kiegészítő típus Köztes szigetelődarab különböző beépítési helyzetekre és tűzvédelmi előírásokhoz. A Schöck Isokorb ZXT kiegészítő típus nem alkalmas erőátvitelre. Hőszigetelés = 120 mm 129
128
129 Épületfizika Schöck Isokorb Alapfogalmak Épületfizika Épületfizika 131
130
131 Tűzvédelem Tűzvédelem Épületfizika 133
132 Tűzvédelem Tűzvédelmi kialakítás Tűzálló kivitel Schöck Isokorb vasbeton/vasbeton Minden Schöck Isokorb vasbeton/vasbeton kapható tűzálló kivitelben is (megnevezés pl. Schöck Isokorb K50S-V8-CV50-H200- REI120 típus). Ebben az esetben tűzvédelmi lapok vannak a Schöck Isokorb alsó és felső oldalán elhelyezve (lásd az ábrát). Az erkélycsatlakozás tűzvédelmi osztályba sorolásának feltétele, hogy az erkélylemez és a födém is teljesítse az EC 2 szerinti tűzállósági osztállyal szemben támasztott követelményeket. Ha tűz esetére a teherhordó képesség (R) mellett az integritás (E) és a szigetelés (I) is követelmény, a Schöck Isokorb közti hézagokat le kell zárni, pl. tűzvédelmi kivitelű Schöck Isokorb Z típussal. A Schöck Isokorb elemek a tűzállósági követelményeket az elemekbe épített tűzálló lapok és tűzvédelmi szalagok segítségével elégíti ki. Az integrált tűzvédelmi szalagok garantálják, hogy a tűz hatására megnyíló hézagok hatékonyan le legyenek zárva. Ez garantálja tűz esetén az integritást és a szigetelést (ld. alábbi ábrák). Az adott Schöck Isokorb típus tűzvédelmi kivitelét a termékfejezet Tűzvédelmi kivitel szövegrésze tartalmazza. 1. részlet Tűzvédelmi osztály 1. részlet Tűzvédő lap Ábra 166: Schöck Isokorb K típus REI120-nál: Tűzvédő lap alul és felül; oldalsó integrált tűzvédelmi szalagok Mellvéd 80 Oszlop Ábra 167: Schöck Isokorb ABXT típus ZXT-vel: Tűzvédelmi lap alul és felül Ábra 168: Schöck Isokorb Q típus REI120-nál: Tűzvédelmi lap alul és felül 5 Tűzvédelem A Schöck Isokorb tűzvédelmi lapot nem szabad szöggel vagy csavarral átlyukasztani. Ha az R-90 kivitelű Schöck Isokorb -ot szakaszosan helyiséghatároló falba (pl. W típus) vagy födémbe (pl. K típus) építjük, a helyszínen kiegészítendő szigetelést > 1000 C olvadáspontú ásványgyapotból vagy Schöck Isokorb Z-BS1 típusból kell kialakítani. Épületfizika 134
133 Tűzvédelem Tűzvédelmi osztályok Építőanyag osztályok R60, R90, REI120, EI120 tűzvédelmi osztályok Az épületszerkezeteket tűzvédelmi jellemzőik szerint az EN európai szabvány alapján lehet osztályba sorolni. A Schöck Isokorb -ot, mint komplett rendszert vizsgálták a csatlakozó épületelemekkel együtt. Az építőanyagokkal kapcsolatos kísérletek akkreditált német vagy más európai országbeli tanúsító intézetekben zajlanak, melyek a hatályos tűzvédelmi vizsgálati szabványok szerint végzik a bevizsgálást. Figyelmbe vett vizsgálati szabványok: EN1363-1, EN & EN A tűzállósági osztályba sorolás alapja: EN A Schöck Isokorb -ot az alábbi kivitelekben vizsgálták: Neopor szigetelőtest plusz tűzvédelmi kiegészítők nélkül Neopor szigetelőtest alsó és felső integrált tűzvédelmi lapokkal. Az IBS GmbH Linz A sorszámú szakvéleménye, valamint az MFPA Leipzig GmbH GS 3.2/ sorszámú szakvéleménye az alábbi tűzvédelmi osztályba sorolást igazolja: Schöck Isokorb tűzvédelmi kialakítás nélkül Schöck Isokorb Típus Tűzvédelem K, K-UZ R60 Schöck Isokorb tűzvédelmi kialakítással Schöck Isokorb Típus K, KP, K-UZ, Q, Q-VV, QP, QP-VV, D, ABXT S, W Tűzvédelem REI120 R90 Schöck Isokorb Típus Tűzvédelem Z EI120 Építőanyag osztályok A Schöck Isokorb a teherhordó képesség szempontjából lényeges elemeit tekintve nem éghető anyagokból áll. A tűzvédelmi kialakításnál az alsó és a felső oldalon szorosan tűzgátló lapokkal van burkolva, melyek megakadályozzák az átégést. Épületfizika 135
134 Tűzvédelem Tűzvédelmi kivitel REI30 REI30 tűzvédelmi osztály Az REI30 tűzvédelmi osztállyal szemben támasztott követelményeket a Schöck Isokorb tűzvédelmi lapok nélküli kivitelben (R0) akkor teljesíti, ha a Schöck Isokorb -bal határos épületelemek felülete ásványi védőbevonattal készül vagy a Schöck Isokorb -bal határos épületelemek felületét védőrétegként nem éghető építőanyaggal burkolják, és a Schöck Isokorb alul-felül a közvetlen lánghatás elleni védelemmel ellátva ágyazódik be a teljes szerkezetbe. A lehetséges változatokat a Schöck Isokorb K típus példáján keresztül az alábbi ábrák szemléltetik. Tűzvédő lap Tűzvédő lap Tűzvédő lap Tűzvédő lap Ábra 169: Schöck Isokorb K típus: REI30 kialakítás hőszigetelő rendszerben ásványi védőréteggel Ábra 170: Schöck Isokorb K típus: REI30 kialakítás redőnytokok és ablakok körül ásványi védőréteggel Nem éghető szigetelés Ásványi vakolat Nem éghető szigetelés Ásványi vakolat Ábra 171: Schöck Isokorb K típus: nem éghető anyagokba beágyazott kivitel, REI30 Ábra 172: Schöck Isokorb K típus: REI30 kialakítása a falon ásványi anyagú vakolattal Épületfizika 136
135 Tűzvédelem Tűzvédelmi átalakítás Schöck Isokorb tűzvédelmi átalakítás Tűzvédő lap Tűzvédő lap Ábra 173: Schöck Isokorb K típus tűzvédelem nélkül Ábra 174: Schöck Isokorb K típus: utólagos átalakítás tűzvédelmi lapokkal 5 Tűzvédelmi átalakítás A Schöck Isokorb -ot utólag is fel lehet szerelni tűzvédelmi lapokkal. Épületfizika 137
136
137 Hőszigetelés Hőszigetelés Hővédelem A hővédelemmel kapcsolatos műszaki információkat online itt találja: Épületfizika 139
138
139 Épületfizikai jellemzők Épületfizikai jellemzők Épületfizikai jellemzők Az épületfizikai jellemzőket online itt találja: Épületfizika 141
