Alapcsavar FBN II Milliószor bizonyított, rugalmas az ár és a teljesítmény tekintetében.

Átírás

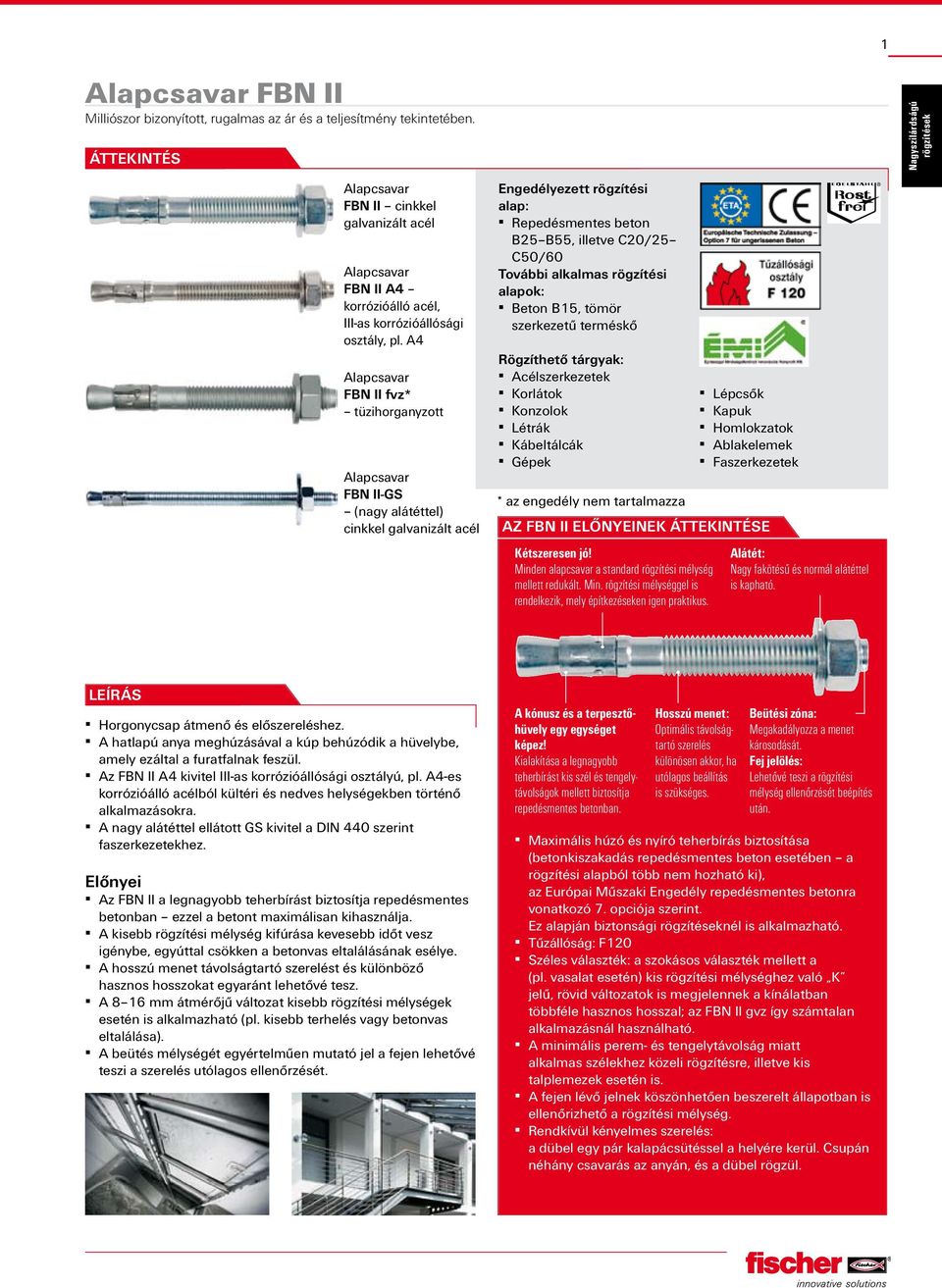

1 1 Milliószor bizonyított, rugalmas az ár és a teljesítmény tekintetében. Áttekintés FBN II cinkkel galvanizált acél FBN II A4 korrózióálló acél, III-as korrózióállósági osztály, pl. A4 FBN II fvz* tüzihorganyzott FBN II-GS (nagy alátéttel) cinkkel galvanizált acél Engedélyezett rögzítési alap: Repedésmentes beton B25 B55, illetve C20/25 C50/60 További alkalmas rögzítési alapok: Beton B15, tömör szerkezetű terméskő Rögzíthető tárgyak: Acélszerkezetek Korlátok Konzolok Létrák Kábeltálcák Gépek * az engedély nem tartalmazza Lépcsők Kapuk Homlokzatok Ablakelemek Faszerkezetek AZ fbn II ELŐNYEINEK ÁTTEKINTÉSE Kétszeresen jó! Minden alapcsavar a standard rögzítési mellett redukált. Min. rögzítési gel is rendelkezik, mely építkezéseken igen praktikus. : Nagy fakötésű és normál alátéttel is kapható. Leírás Horgonycsap és előszereléshez. A hatlapú anya meghúzásával a kúp behúzódik a hüvelybe, amely ezáltal a furatfalnak feszül. Az FBN II A4 kivitel III-as korrózióállósági osztályú, pl. A4-es korrózióálló acélból kültéri és nedves helységekben történő alkalmazásokra. A nagy alátéttel ellátott GS kivitel a DIN 440 szerint faszerkezetekhez. Előnyei Az FBN II a legnagyobb teherbírást biztosítja repedésmentes betonban ezzel a betont maximálisan kihasználja. A kisebb rögzítési kifúrása kevesebb időt vesz igénybe, egyúttal csökken a betonvas eltalálásának esélye. A hosszú menet távolságtartó szerelést és különböző okat egyaránt lehetővé tesz. A 8 16 mm átmérőjű változat kisebb rögzítési ek esetén is alkalmazható (pl. kisebb terhelés vagy betonvas eltalálása). A beütés ét egyértelműen mutató jel a fejen lehetővé teszi a szerelés utólagos ellenőrzését. A kónusz és a terpesztőhüvely egy egységet képez! Kialakítása a legnagyobb teherbírást kis szél és tengelytávolságok mellett biztosítja repedésmentes betonban. Hosszú menet: Optimális távolságtartó szerelés különösen akkor, ha utólagos beállítás is szükséges. Beütési zóna: Megakadályozza a menet károsodását. Fej jelölés: Lehetővé teszi a rögzítési ellenőrzését beépítés után. Maximális húzó és nyíró teherbírás biztosítása (betonkiszakadás repedésmentes beton esetében a rögzítési alapból több nem hozható ki), az Európai Műszaki Engedély repedésmentes betonra vonatkozó 7. opciója szerint. Ez alapján biztonsági nél is alkalmazható. Tűzállóság: F120 Széles választék: a szokásos választék mellett a (pl. vasalat esetén) kis rögzítési hez való K jelű, rövid változatok is megjelennek a kínálatban többféle al; az FBN II gvz így számtalan alkalmazásnál használható. A minimális perem- és tengelytávolság miatt alkalmas szélekhez közeli rögzítésre, illetve kis talplemezek esetén is. A fejen lévő jelnek köszönhetően beszerelt állapotban is ellenőrizhető a rögzítési. Rendkívül kényelmes szerelés: a dübel egy pár kalapácsütéssel a helyére kerül. Csupán néhány csavarás az anyán, és a dübel rögzül.

2 2 NAGYSZILÁRDSÁGÚ RÖGZÍTÉSEK / ACÉLDÜBELEK SZERELÉS A szerelés fajtája: Átmenő és előszerelés Szerelési tanácsok Szériaszerelés esetén a munkafolyamat meggyorsítására javasoljuk az FABS szerelőszerszám alkalmazását Beütés előtt csavarjuk a hatlapú anyát optimális szerelési pozícióba (a beütőcsap kb. 2-3 mm-re álljon ki az anya felső síkjából). cinkkel galvanizált acél FBN II 6/5 1) A 6 5/- 30 / M 6 x x 1,6 100 FBN II 6/10 1) B 6 10/- 30 / M 6 x x 1,6 100 FBN II 6/30 1) F 6 30/- 30 / M 6 x x 1,6 100 FBN II 8/ A 8 5/15 40 / M 8 x x 1,6 50 FBN II 8/ B 8 10/20 40 / M 8 x x 1,6 50 FBN II 8/ D 8 20/30 40 / M 8 x x 1,6 50 FBN II 8/ F 8 30/40 40 / M 8 x x 1,6 50 FBN II 8/ K 8 50/60 40 / M 8 x x 1,6 50 FBN II 8/ M 8 70/80 40 / M 8 x x 1,6 20 FBN II 8/ P 8 100/ / M 8 x x 1,6 20 FBN II 10/ B 10 10/20 50 / M 10 x x 2 50 FBN II 10/ D 10 20/30 50 / M 10 x x 2 50 FBN II 10/ F 10 30/40 50 / M 10 x x 2 50 FBN II 10/ K 10 50/60 50 / M 10 x x 2 20 FBN II 10/ M 10 70/80 50 / M 10 x x 2 20 FBN II 10/ P / / M 10 x x 2 20 FBN II 10/ S / / M 10 x x 2 20 FBN II 10/ T / / M 10 x x 2 20 FBN II 12/ B 12 10/25 65 / M 12 x x 2,5 20 FBN II 12/ D 12 20/35 65 / M 12 x x 2,5 20 FBN II 12/ F 12 30/45 65 / M 12 x x 2,5 20 FBN II 12/ K 12 50/65 65 / M 12 x x 2,5 20 FBN II 12/ N 12 80/95 65 / M 12 x x 2,5 20 FBN II 12/ P / / M 12 x x 2,5 20 FBN II 12/ R / / M 12 x x 2,5 20 FBN II 12/ S / / M 12 x x 2,5 20 FBN II 12/ T / / M 12 x x 2,5 20 FBN II 16/ E 16 25/40 80 / M 16 x x 3 10 FBN II 16/ K 16 50/65 80 / M 16 x x 3 10 FBN II 16/ N 16 80/95 80 / M 16 x x 3 10 FBN II 16/ P / / M 16 x x 3 10 FBN II 16/ S / / M 16 x x 3 10 FBN II 16/ T / / M 16 x x 3 10 FBN II 16/ V / / M 16 x x 3 10 FBN II 20/ F 20 30/ / M 20 x x 3 10 FBN II 20/ L 20 60/ / M 20 x x 3 10 FBN II 20/ M 20 80/ / M 20 x x 3 10 FBN II 20/ R / / M 20 x x ) A felhasználás statikailag meghatározatlan építőanyagra korlátozódik

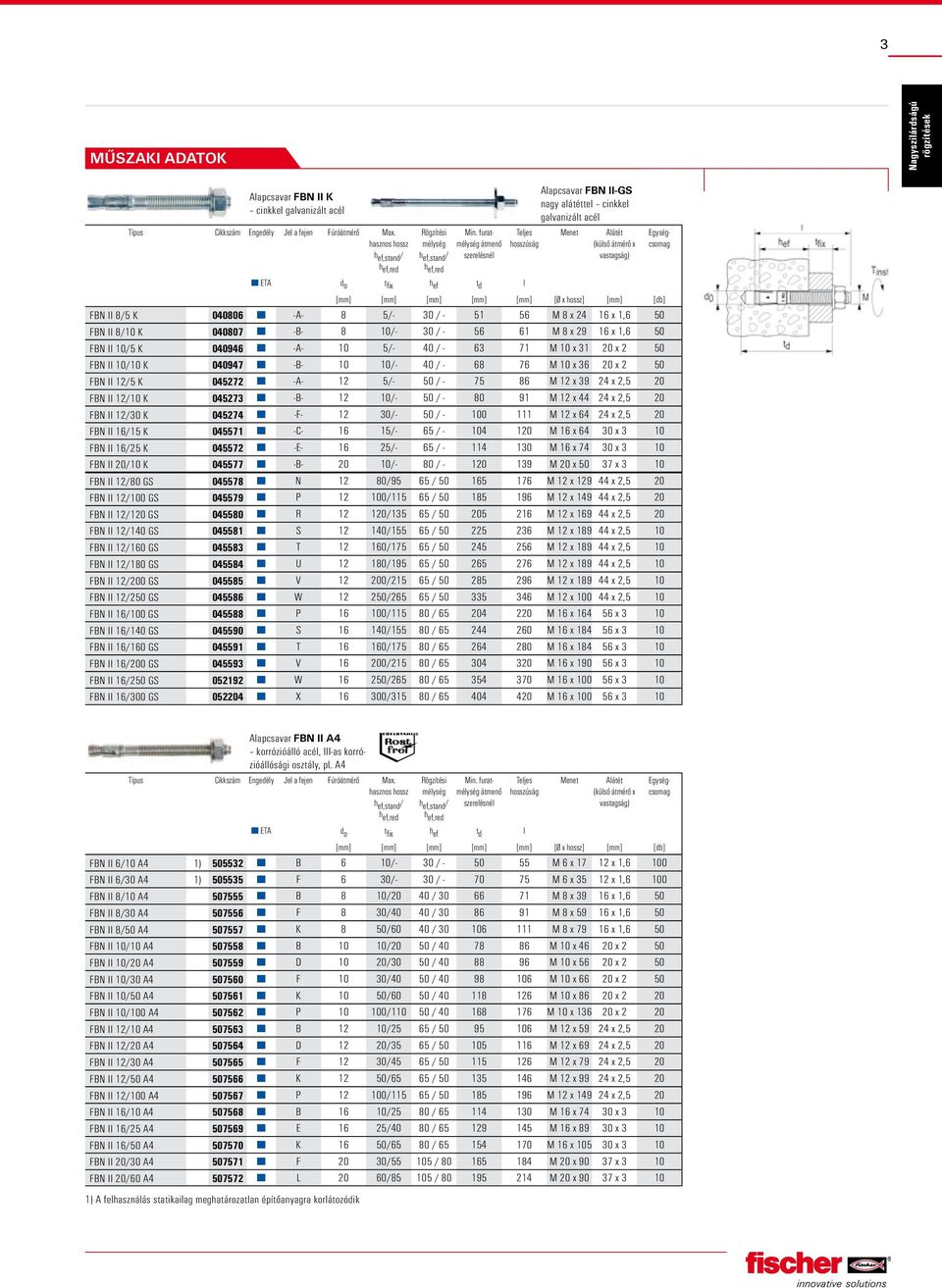

3 3 K cinkkel galvanizált acél -GS nagy alátéttel cinkkel galvanizált acél FBN II 8/5 K A- 8 5/- 30 / M 8 x x 1,6 50 FBN II 8/10 K B- 8 10/- 30 / M 8 x x 1,6 50 FBN II 10/5 K A- 10 5/- 40 / M 10 x x 2 50 FBN II 10/10 K B /- 40 / M 10 x x 2 50 FBN II 12/5 K A- 12 5/- 50 / M 12 x x 2,5 20 FBN II 12/10 K B /- 50 / M 12 x x 2,5 20 FBN II 12/30 K F /- 50 / M 12 x x 2,5 20 FBN II 16/15 K C /- 65 / M 16 x x 3 10 FBN II 16/25 K E /- 65 / M 16 x x 3 10 FBN II 20/10 K B /- 80 / M 20 x x 3 10 FBN II 12/80 GS N 12 80/95 65 / M 12 x x 2,5 20 FBN II 12/100 GS P / / M 12 x x 2,5 20 FBN II 12/120 GS R / / M 12 x x 2,5 20 FBN II 12/140 GS S / / M 12 x x 2,5 10 FBN II 12/160 GS T / / M 12 x x 2,5 10 FBN II 12/180 GS U / / M 12 x x 2,5 10 FBN II 12/200 GS V / / M 12 x x 2,5 10 FBN II 12/250 GS W / / M 12 x x 2,5 10 FBN II 16/100 GS P / / M 16 x x 3 10 FBN II 16/140 GS S / / M 16 x x 3 10 FBN II 16/160 GS T / / M 16 x x 3 10 FBN II 16/200 GS V / / M 16 x x 3 10 FBN II 16/250 GS W / / M 16 x x 3 10 FBN II 16/300 GS X / / M 16 x x 3 10 A4 korrózióálló acél, III-as korrózióállósági osztály, pl. A4 FBN II 6/10 A4 1) B 6 10/- 30 / M 6 x x 1,6 100 FBN II 6/30 A4 1) F 6 30/- 30 / M 6 x x 1,6 100 FBN II 8/10 A B 8 10/20 40 / M 8 x x 1,6 50 FBN II 8/30 A F 8 30/40 40 / M 8 x x 1,6 50 FBN II 8/50 A K 8 50/60 40 / M 8 x x 1,6 50 FBN II 10/10 A B 10 10/20 50 / M 10 x x 2 50 FBN II 10/20 A D 10 20/30 50 / M 10 x x 2 50 FBN II 10/30 A F 10 30/40 50 / M 10 x x 2 50 FBN II 10/50 A K 10 50/60 50 / M 10 x x 2 20 FBN II 10/100 A P / / M 10 x x 2 20 FBN II 12/10 A B 12 10/25 65 / M 12 x x 2,5 20 FBN II 12/20 A D 12 20/35 65 / M 12 x x 2,5 20 FBN II 12/30 A F 12 30/45 65 / M 12 x x 2,5 20 FBN II 12/50 A K 12 50/65 65 / M 12 x x 2,5 20 FBN II 12/100 A P / / M 12 x x 2,5 20 FBN II 16/10 A B 16 10/25 80 / M 16 x x 3 10 FBN II 16/25 A E 16 25/40 80 / M 16 x x 3 10 FBN II 16/50 A K 16 50/65 80 / M 16 x x 3 10 FBN II 20/30 A F 20 30/ / M 20 x x 3 10 FBN II 20/60 A L 20 60/ / M 20 x x ) A felhasználás statikailag meghatározatlan építőanyagra korlátozódik

4 4 NAGYSZILÁRDSÁGÚ RÖGZÍTÉSEK / ACÉLDÜBELEK K A4 korrózióálló acél, III-as korrózióállósági osztály, pl. A4 FBN II 8/5 K A A- 8 5/- 30 / M 8 x x 1,6 50 FBN II 10/5 K A A- 10 5/- 40 / M 10 x x 2 50 FBN II 12/5 K A A- 12 5/- 50 / M 12 x x 2,5 20 FBN II 16/15 K A C /- 65 / M 16 x x 3 10 fvz* tüzihorganyzott Típus Cikkszám Jel a fejen Fúróátmérő Max. d o t fix h ef t d l FBN II 8/10 fvz B 8 10/20 40 / M 8 x x 1,6 50 FBN II 8/30 fvz F 8 30/40 40 / M 8 x x 1,6 50 FBN II 8/50 fvz K 8 50/60 40 / M 8 x x 1,6 20 FBN II 8/70 fvz M 8 70/80 40 / M 8 x x 1,6 50 FBN II 10/10 fvz B 10 10/20 50 / M 10 x x 2 50 FBN II 10/30 fvz F 10 30/40 50 / M 10 x x 2 20 FBN II 10/50 fvz K 10 50/60 50 / M 10 x x 2 20 FBN II 10/100 fvz P / / M 10 x x 2 20 FBN II 12/10 fvz B 12 10/25 65 / M 12 x x 2,5 20 FBN II 12/30 fvz F 12 30/45 65 / M 12 x x 2,5 20 FBN II 12/50 fvz K 12 50/65 65 / M 12 x x 2,5 20 FBN II 12/100 fvz P / / M 12 x x 2,5 10 FBN II 16/25 fvz E 16 25/40 80 / M 16 x x 3 10 FBN II 16/50 fvz K 16 50/60 80 / M 16 x x 3 10 FBN II 16/100 fvz P / / M 16 x x 3 10 FBN II 20/30 fvz F 20 30/ / M 20 x x 3 10 FBN II 8/5 K fvz A- 8 5/- 30 / M 8 x x 1,6 50 FBN II 10/5 K fvz A- 10 5/- 40 / M 10 x x 2 50 FBN II 12/5 K fvz A- 12 5/- 50 / M 12 x x 2,5 20 FBN II 16/15 K fvz C /- 65 / M 12 x x 3 10 PÉLDA: FBN II 12/30 Legnagyobb terhelés: szokásos rögzítési h ef, stand = 65 mm. Lehetséges max. 30 mm 12,6 kn megengedett terhelés mellett. Optimális rugalmasság: kisebb rögzítési h ef, red = 50 mm. Lehetséges max. 45 mm kisebb, 8,5 kn terhelés mellett. SDS-Plus szerelőszerszám FABS Típus Cikkszám Alkalmas dübeltípusok FABS FAZ II, FBN II, EXA M6 - M12 1 [db]

5 5 TERHELÉSEK Egy dübelre megengedett legnagyobb terhelés 1) repedésmentes normálbetonban C20/25 2). Méretezésnél a teljes ETA-07/0211 (FBN II), engedélyt figyelembe kell venni. Típus FBN II M6 3) FBN II M8 FBN II M10 gvz A4 gvz A4 gvz A4 Tényleges rögzítési h ef [mm] ) ) Egy dübelre megengedett központos húzóerő N perm szélbefolyás nélkül, azaz peremtávolság c 1,5 x h ef és tengelytávolság s 3 x h ef repedésmentes betonban C20/25 2) N perm [kn] 2,9 2,9 2,9 3) 6,1 2,9 3) 6,1 6,1 8,5 6,1 8,5 Egy dübelre megengedett nyíróerő V perm szélbefolyás nélkül, azaz peremtávolság c 10 x h ef és tengelytávolság s 3 x h ef repedésmentes betonban C20/25 2) V perm [kn] 2,7 3,0 4,0 3) 6,1 4,0 3) 6,1 6,1 8,5 6,1 8,5 Megengedett hajlítónyomaték M perm [Nm] 4,0 4,6 10,9 3) 13,1 12,0 14,9 25,1 25,7 26,9 29,7 Építőanyag- és szerelési méretek Tengelytávolság alapértéke s cr,n [mm] ) ) Peremtávolság alapértéke c cr,n [mm] ) ) Min. tengelytávolság s min [mm] ) ) Min. peremtávolság c min [mm] ) ) Min. építőanyag-vastagság h min [mm] Fúróátmérő d 0 [mm] Furat h 1 [mm] ) ) Átmenőfurat mérete a rögzítendő tárgyon d f [mm] Meghúzási nyomaték T inst [Nm] Típus FBN II M12 FBN II M16 FBN II M20 gvz A4 gvz A4 gvz A4 Tényleges rögzítési h ef [mm] Egy dübelre megengedett központos húzóerő N perm szélbefolyás nélkül, azaz peremtávolság c 1,5 x h ef és tengelytávolság s 3 x h ef repedésmentes betonban C20/25 2) N perm [kn] 8,5 12,6 8,5 12,6 12,6 17,2 12,6 17,2 17,2 25,8 17,2 25,8 Egy dübelre megengedett nyíróerő V perm szélbefolyás nélkül, azaz peremtávolság c 10 x h ef és tengelytávolság s 3 x h ef repedésmentes betonban C20/25 2) V perm [kn] 8,5 14,3 8,5 15,7 25,2 26,9 25,2 29,1 34,4 38,3 34,4 49,1 Megengedett hajlítónyomaték M perm [Nm] 45,1 48,6 114,3 123,4 199,4 241,1 201,7 259,4 Építőanyag- és szerelési méretek 4) Tengelytávolság alapértéke s cr,n [mm] Peremtávolság alapértéke c cr,n [mm] 75 97, ,5 97, , , ,5 Min. tengelytávolság s min [mm] Min. peremtávolság c min [mm] Min. építőanyag-vastagság h min [mm] Fúróátmérő d 0 [mm] Furat h 1 [mm] Átmenőfurat mérete a rögzítendő tárgyon d f [mm] Meghúzási nyomaték T inst [Nm] Megjegyzés: A maximális megengedett terhelés tartalmazza mind az anyag -, mind a teheroldali biztonsági tényezőt, ezért azokat a tartószerkezeti számításban már nem kell ismételten figyelembe venni. A COMPUFIX méretezési program segítségével a fischer FBN II alapcsavarok teherbírása maximálisan kihasználható, és a méretezés egyedi határfeltételek mellett is elvégezhető. 1) Az ellenállások engedélyben szabályozott anyagoldali biztonsági tényezője, valamint γ F = 1,4 átlagos teheroldali biztonsági tényező figyelembevételével. Húzás és nyírás együttes fellépése esetén, szélbefolyásnál és dübelcsoportoknál az ETAG C melléklete szerinti A méretezési eljárást kell figyelembe venni. 2) Feltételezzük, hogy a beton normálisan vasalt vagy vasalás nélküli; nagyobb betonszilárdság esetén az értékek akár 55%-kal is növelhetők. 3) A zárójelben lévő értékek csak repedésmentes betonra érvényesek.
