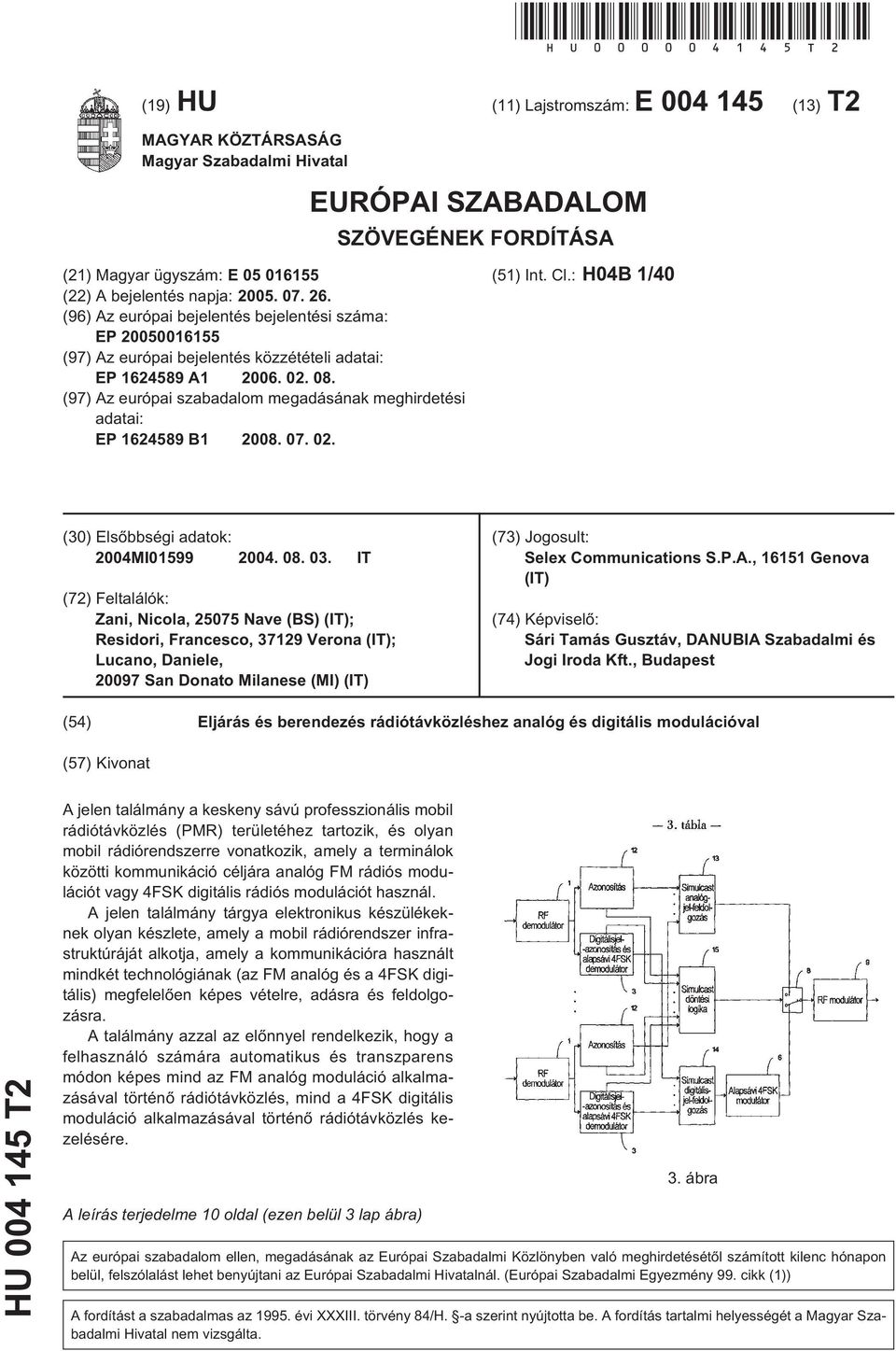

(11) Lajstromszám: E (13) T2 EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA. (51) Int. Cl.: H04B 1/40

Átírás

1 !HU T2! (19) HU (11) Lajstromszám: E (13) T2 MAGYAR KÖZTÁRSASÁG Magyar Szabadalmi Hivatal (21) Magyar ügyszám: E (22) A bejelentés napja: (96) Az európai bejelentés bejelentési száma: EP (97) Az európai bejelentés közzétételi adatai: EP A (97) Az európai szabadalom megadásának meghirdetési adatai: EP B EURÓPAI SZABADALOM SZÖVEGÉNEK FORDÍTÁSA (1) Int. Cl.: H04B 1/40 (30) Elsõbbségi adatok: 2004MI IT (72) Feltalálók: Zani, Nicola, 207 Nave (BS) (IT); Residori, Francesco, Verona (IT); Lucano, Daniele, San Donato Milanese (MI) (IT) (73) Jogosult: Selex Communications S.P.A., 1611 Genova (IT) (74) Képviselõ: Sári Tamás Gusztáv, DANUBIA Szabadalmi és Jogi Iroda Kft., Budapest (4) Eljárás és berendezés rádiótávközléshez analóg és digitális modulációval (7) Kivonat HU T2 A jelen találmány a keskeny sávú professzionális mobil rádiótávközlés (PMR) területéhez tartozik, és olyan mobil rádiórendszerre vonatkozik, amely a terminálok közötti kommunikáció céljára analóg FM rádiós modulációt vagy 4FSK digitális rádiós modulációt használ. A jelen találmány tárgya elektronikus készülékeknek olyan készlete, amely a mobil rádiórendszer infrastruktúráját alkotja, amely a kommunikációra használt mindkét technológiának (az FM analóg és a 4FSK digitális) megfelelõen képes vételre, adásra és feldolgozásra. A találmány azzal az elõnnyel rendelkezik, hogy a felhasználó számára automatikus és transzparens módon képes mind az FM analóg moduláció alkalmazásával történõ rádiótávközlés, mind a 4FSK digitális moduláció alkalmazásával történõ rádiótávközlés kezelésére. A leírás terjedelme 10 oldal (ezen belül 3 lap ábra) 3. ábra Az európai szabadalom ellen, megadásának az Európai Szabadalmi Közlönyben való meghirdetésétõl számított kilenc hónapon belül, felszólalást lehet benyújtani az Európai Szabadalmi Hivatalnál. (Európai Szabadalmi Egyezmény 99. cikk (1)) A fordítást a szabadalmas az 199. évi XXXIII. törvény 84/H. -a szerint nyújtotta be. A fordítás tartalmi helyességét a Magyar Szabadalmi Hivatal nem vizsgálta.

2 1 HU T2 2 A jelen találmány a mobil rádiótávközlés területéhez tartozik, és olyan eljárásra vonatkozik, amely lehetõvé teszi olyan mobil rádióterminál-berendezések számára, hogy hang- és/vagy adatkommunikációt hajtsanak végre egyetlen rádióinfrastruktúra használatával, amelyek képesek az FM (Frequency Modulation: frekvenciamoduláció) analóg rádiós technológia és/vagy a digitális rádiós technológia, különösen a 4FSK (4¹level Frequency Shift Keying: négyállapotú frekvenciabillentyûzés) digitális rádiós technológia használatára. Az itt bevezetett technológia alkalmas arra például, hogy a PMR (Professional Mobile Radio: professzionális mobil rádió) rendszereknél legyen alkalmazva, amely rendszereket jellemzõen a köztestületek vagy a nagyméretû magánvállalkozások használják arra, hogy megoldják a rádió-távközlési rendszer migrációjának problémáját, vagy más szavakkal arra, hogy kezeljék a távközlési rendszer átmenetét az FM analóg rádiótechnológiától a 4FSK digitális rádiós technológia irányába. A technika állása A mobil rádió-távközlési rendszerek két különálló elembõl épülnek fel: 1. terminálberendezések készlete; 2. rádióinfrastruktúra. A terminálberendezések olyan elektronikus készülékek, amelyek képesek más terminálberendezésekkel való kommunikációra rádióhullámok alkalmazásának kihasználásával. A terminálberendezések segítségével a mobil rádió-távközlési rendszer emberi felhasználói hang- és/vagy adatkommunikációt tudnak végrehajtani azáltal, hogy saját maguk megfelelõ módon hatnak a terminálberendezésekre. Az ugyanazon távközlési rendszerhez tartozó terminálberendezések készlete alkotja a rendszerflottát. A terminálberendezések saját maguk között vagy közvetlenül, vagy rádióinfrastruktúrán keresztül tudnak kommunikálni. A rádióinfrastruktúra elektronikus készülékek olyan készlete, amely azzal a feladattal rendelkezik, hogy lehetõvé tegye kettõ vagy több olyan terminálberendezés közötti kommunikációt, amelyek messze vannak egymástól, és nem tudnak közvetlenül kommunikálni egymással. A rádióinfrastruktúra a következõ módon mûködik: vesz egy terminálberendezés által adott rádiójelet, és újraadja azt úgy, hogy a jel elérheti a folyamatban lévõ kommunikációban részt vevõ terminált vagy terminálokat. A rádióinfrastruktúra egyetlen helyre koncentrálódhat (egyetlen reléállomás esetén) vagy különféle, egymással összeköttetésben lévõ helyszíneken lehet elosztva (több, egymással összeköttetésben lévõ reléállomás esetén). Az egyik vagy a másik megoldás alkalmazása alapvetõen annak a földrajzi területnek a kiterjedésétõl függ, amelyet ki kell szolgálni a távközlési rendszer segítségével. Az említett technológia alkalmazására vonatkozóan példaként kínálkoznak az számú amerikai egyesült államokbeli szabadalomban leírt rendszer és készülékek. A hivatkozott megoldás elé állított feladat az, hogy alacsony költségû mobiltelefon-rendszert és ¹készletet biztosítsanak egyszerûsített kapcsolástechnikával, amely akár mobilon kívül is alkalmazható. A fenti célkitûzés elérése érdekében egy mobiltelefon-készlet bázisegységet tartalmaz, és legalább egy, az említett bázisegységgel rádióadásra-rádióvételre képes kézi készüléket, az említett bázisegység digitális adásra-vételre képes rögzített adóállomás és a bázisegység között, és a kézi készülék analóg adásra-vételre képes a bázisegység és a kézi készülék között. E megoldás célkitûzéseinek megfelelõen az összes kézi készülék ugyanolyan felépítéssel és azonos kapcsolástechnikával rendelkezik, és ugyanolyan módon üzemel. A 70¹es évektõl a PMR típusú távközlési rendszerek terminálberendezései az FM analóg modulációt alkalmazták a rádiótávközléshez. Ennek következtében a rendszer rádióinfrastruktúrája speciálisan FM analóg modulált rádiójel vételére, feldolgozására és adására volt kialakítva. A 90¹es évektõl kezdõdõen (H. P. A. Ketterling, Introduction to Digital Professional Mobile Radio, Artech House Publishers, 2004., 1. oldal) a PMR világ nagymértékû fejlõdést mutatott a digitális távközlési rendszerek irányában, avagy az olyan rendszerek irányában, amelyek digitálisrádió-modulációt használnak a terminálberendezések közötti rádiótávközléshez. Különösen az olyan egyedi távközlési rendszerek mellett, mint például a Motorola iden (Integrated Digital Enhanced Network: integrált digitális továbbfejlesztett hálózat) és az Eads Telecom Tetrapol¹ja más szabványosítási törekvések is elkezdõdtek olyan távközlési rendszerek vonatkozásában, mint például az APCO P.2 (Association of Public Safety Communication Officials, Project 2: Közbiztonsági Távközlési Tisztviselõk Szövetsége, 2. projekt) a TIA/EIA (Telecommunication Industry Association/Electronic Industry Association: Távközlési Iparági Szövetség, illetve Elektronikai Iparági Szövetség) részérõl az Egyesült Államokban és a Tetra (TErrestrial TRunked RAdio: földi nyalábolt rádió) az ETSI (European Telecommunication Standard Institute: Európai Távközlési Szabványosítási Intézet) részérõl Európában, így jelenleg a piacon jelen vannak olyan rádió-távközlési rendszerek, amelyek olyan terminálberendezésekbõl épülnek fel, amelyek a digitális rádiós modulációt és olyan rádióinfrastruktúrákat használnak, amelyek speciálisan az ilyen digitálisan modulált jeleket kezelik. Ennek a két rádiós technológiának (FM analóg és digitális) az együttes létezése magával hozta következményként bizonyos típusú terminálberendezéseknek a piacra való bevezetését, amelyek képesek mindkét technológiát alkalmazni kommunikációra. Az ilyen terminálberendezések így akár az FM analóg rádiós moduláció, akár a digitális rádiós moduláció alkalmazásával képesek kommunikációra. A PMR típusú távközlési rendszerekben egyre gyakrabban és gyakrabban fellépõ helyzet az, hogy a flotta vegyes terminálberendezésekbõl épül fel, vagy más szavakkal olyan terminálberendezésekbõl, amelyek eltérõ rádiós technológiát alkalmaznak. Pontosab- 2

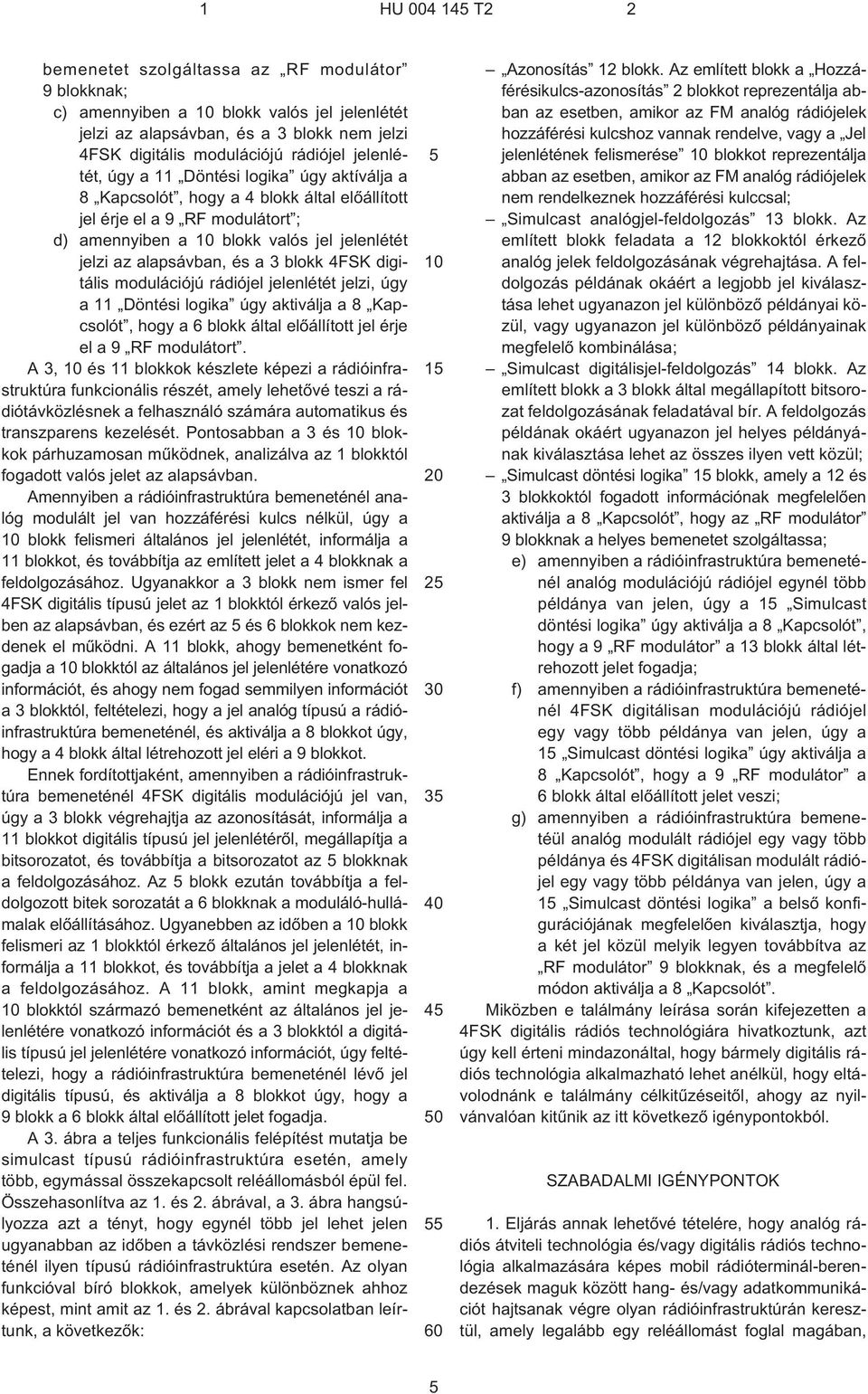

3 1 HU T2 2 ban a terminálberendezések három típusba tartozhatnak: 1. olyan terminálberendezések, amelyek csak FM analóg modulált jeleket adnak és vesznek (T1 típusú terminálberendezések); 2. olyan terminálberendezések, amelyek csak digitálisan modulált jeleket adnak és vesznek (T2 típusú terminálberendezések); 3. olyan terminálok, amelyek mind FM analóg módban, mind digitális módban modulált jeleket adnak és vesznek (T3 típusú terminálberendezések). Az ugyanazon flottában jelen lévõ különféle típusú terminálberendezések felhasználhatóak például arra, hogy eltérõ kommunikációt hajtsanak végre; ilyen esetben a T1 és (analóg üzemmódban használva) a T3 típusú terminálberendezések beszédkommunikáció végrehajtására használhatóak, míg a T2 és (digitális üzemmódban használva) a T3 típusok adatátvitelre használhatóak. Ennek alternatívájaként a különbözõ típusú terminálberendezések különbözõ típusú felhasználókhoz rendelhetõek hozzá ugyanazon flottán belül. A T1 típusú berendezések például az általános elõfizetõkhöz rendelhetõek, míg a T2 vagy T3 típusú terminálberendezések kifinomultabb távközlési igényekkel bíró felhasználókhoz rendelhetõek. Mind a három típusú terminálberendezést vagy akár azoknak valamely részhalmazát tartalmazó flottánál fellép az a probléma, hogy hogyan garantálják a kommunikációt ezek között a terminálberendezések között. Valójában, amennyiben a rádióinfrastruktúra speciálisan FM analóg modulált jelhez való, úgy csak a T1 és T3 típusú berendezések azok, amelyek kommunikációra képesek. Ebben az esetben mindazonáltal a T3 típusú terminálberendezések nem tudják kihasználni a digitális kommunikációs üzemmódot és az ezen üzemmód által a felhasználónak nyújtható teljes szolgáltatáskészletet. A T2 típusú terminálberendezések ugyanakkor teljesen ki vannak zárva a kommunikációból. Amennyiben a rádióinfrastruktúra speciálisan digitálisan modulált rádiójelhez való, úgy csak a T2 és T3 típusú terminálberendezések azok, amelyek kommunikációra képesek, miközben a T1 típusú terminálberendezések teljes mértékben ki vannak zárva a kommunikációból. Ezáltal a felmerülõ probléma az, hogy bonyolult garantálni az összes fajtájú terminálberendezés számára a lehetõséget arra, hogy kommunikációt hajtsanak végre a létezõ rádióinfrastruktúrák alkalmazásával A találmány összefoglalása A jelen találmány a keskeny sávú professzionális mobil rádiótávközlés (PMR) területéhez kapcsolódik, és olyan mobil rádiórendszerre vonatkozik, amely a terminálok közötti kommunikációra FM analóg rádiós modulációt vagy 4FSK digitális rádiós modulációt használ. A jelen találmány tárgya olyan típusú rádióinfrastruktúra, amely lehetõvé teszi a terminálberendezések számára, hogy rádiótávközlést folytassanak mind az FM analóg rádiós moduláció, mind a 4FSK digitális rádiós moduláció segítségével. A rajz rövid leírása Az 1. ábra a mobil rádiótávközlõ rendszer rádióinfrastruktúrájának teljes funkcionális felépítését szemlélteti abban az esetben, amikor hozzáférési kulccsal bíró átvitel van az FM analóg rendszerhez rendelve. A 2. ábra a rádióinfrastruktúra funkcionális felépítését szemlélteti abban az esetben, amikor az átvitel FM analóg jeléhez nincs hozzáférési kulcs rendelve. A 3. ábra a teljes funkcionális felépítést szemlélteti simulcast típusú rádióinfrastruktúra esetén. A találmány részletes leírása Feltételezzük azt, hogy a rendszerflotta a következõ fajtájú terminálberendezésekbõl áll össze: 1. olyan terminálberendezések, amelyek csak FM analóg modulált jeleket adnak és vesznek (T1 típusú terminálberendezések); 2. olyan terminálberendezések, amelyek csak 4FSK digitálisan modulált jeleket adnak és vesznek (T2 típusú terminálberendezések); 3. olyan terminálok, amelyek mind FM analóg módban, mind 4FSK digitális módban modulált jeleket adnak és vesznek (T3 típusú terminálberendezések). Célunk a jelen találmánnyal az, hogy a felhasználó számára automatikusan és transzparens módon garantáljuk az alábbiak szerinti rádiótávközlés-típusok mindegyikének lehetõségét: két T1 típusú terminálberendezés közötti rádiótávközlés FM analóg üzemmódban; két T2 típusú terminálberendezés közötti rádiótávközlés 4FSK digitális üzemmódban; két T3 típusú terminálberendezés közötti rádiótávközlés FM analóg üzemmódban vagy 4FSK digitális üzemmódban; T1 típusú terminálberendezés és T3 típusú terminálberendezés közötti rádiótávközlés FM analóg üzemmódban; T2 típusú terminálberendezés és T3 típusú terminálberendezés közötti rádiótávközlés 4FSK digitális üzemmódban. A találmány elektronikus készülékeknek a mobil rádióinfrastruktúrát képezõ olyan készletére vonatkozik, amelyek képesek a távközlés céljára alkalmazott mindkét rádiós technológiának FM analóg és digitális, különösen a 4FSK típusú megfelelõ vételre, adásra és feldolgozásra, továbbá az említett elektronikus készülékek mûködtetésére szolgáló eljárásra vonatkozik. Részletesebben a rádióinfrastruktúrát képezõ készülékek funkciói a következõk: mobil rádióberendezéstõl érkezõ jel vétele; FM analóg rádiójel modulálása és demodulálása; 3

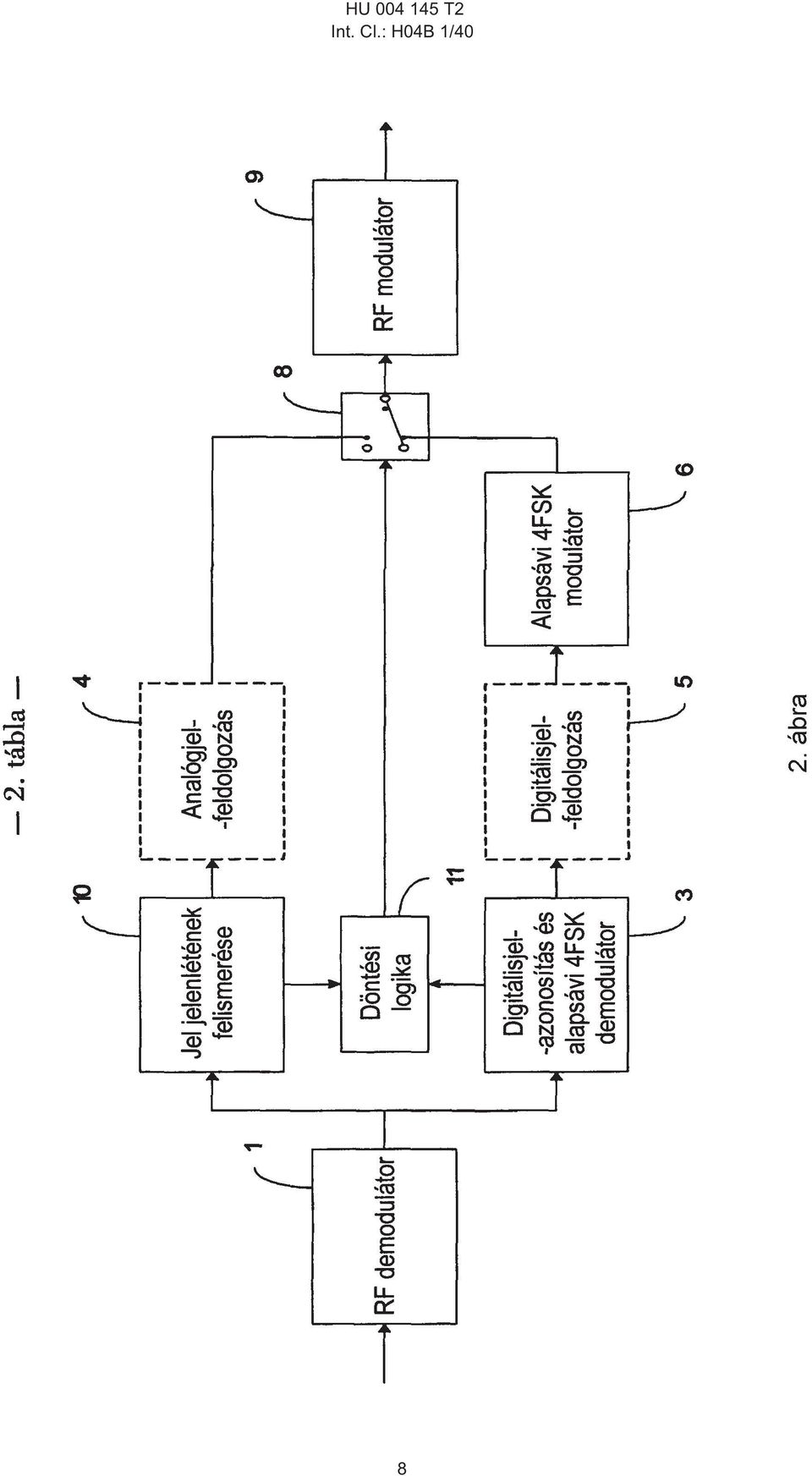

4 1 HU T2 2 4FSK digitális rádiójel modulálása és demodulálása; a rádióvevõ bemenetén jelen lévõ rádiójel típusának (FM analóg vagy 4FSK digitális) automatikus azonosítása, és a hozzá tartozó feldolgozási mûvelet alkalmazása; az így feldolgozott jel adása a bementi rádiójellel megegyezõ formátum használatával. Az 1. ábra részletesen bemutatja a rádióinfrastruktúra funkcionális felépítését. Az említett felépítés vonatkozásában azt az esetet tételezzük fel, amelynél FM analóg jel átviteléhez mindig hozzáférési kulcs van rendelve. Az említett hozzáférési kulcs például hangfrekvenciás sáv alatti CTCSS (Continuous Tone Coded Squelch System: folyamatos hanggal kódolt zajzár rendszer) frekvenciájú hang lehet. A rádióinfrastruktúrát képezõ blokkok a következõk: az RF demodulátor 1 blokk, amely a bemeneten lévõ rádiófrekvenciás (RF) jel pillanatnyi frekvenciájával arányos valós jelet szolgáltatja az alapsávban; a Hozzáférésikulcs-azonosítás 2 blokk. Az említett blokk azzal a feladattal bír, hogy az alapsávi valós jelbõl kiindulva állapítsa meg az analóg jelhez rendelt hozzáférési kulcs jelenlétét. Ez a blokk például hangfrekvenciás sáv alatti frekvenciájú hang dekódere lehet, amennyiben a terminálberendezések a CTCSS (Continuous Tone Coded Squelch System: folyamatos hanggal kódolt zajzár rendszer) hangokat alkalmazzák ahhoz, hogy hozzáférést nyerjenek a távközlési rendszerhez; a 4FSK digitálisjel-azonosítás és alapsávi demodulátor 3 blokk. Az említett blokk azzal a feladattal bír, hogy az alapsávi valós jelbõl kiindulva határozza meg, hogy vajon a jel a 4FSK digitális moduláció eredménye¹e, és amennyiben igen, hogy állapítsa meg a terminálberendezés által adott bitek sorozatát; az Analógjel-feldolgozás 4 blokk. Az említett blokk, amennyiben jelen van, azzal a feladattal bír, hogy hajtsa végre az Hozzáférésikulcs-azonosítás 2 blokktól érkezõ analóg jel feldolgozását. A feldolgozás példának okáért az alapsávi jel szûrése lehet a zaj eltávolítása céljából; a Digitálisjel-feldolgozás blokk. Az említett blokk, amennyiben jelen van, azzal a feladattal bír, hogy dolgozza fel a 4FSK digitálisjel-azonosítás és alapsávi demodulátor 3 blokk által megállapított bitsorozatot. A feldolgozás példának okáért a rádiócsatorna által beiktatott hibák eltávolítása lehet a csatornakódolás segítségével; az Alapsávi 4FSK modulátor 6 blokk. Az említett blokk a feldolgozott információbitektõl kiindulva azon hullámforma kialakításának feladatával bír, amely a 4FSK jelet frekvenciamodulálja; a Döntési logika 7 blokk, amely a 2 blokktól és a 3 blokktól fogadott információ alapján 8 Kapcsolót aktivál ahhoz, hogy a helyes bemenetet szolgáltassa az RF modulátor 9 blokk számára; a) amennyiben a (2) blokk analóg modulációja rádiójel jelenlétét jelzi, úgy a 7 Döntési logika aktiválja a 8 Kapcsolót úgy, hogy az Analógjel-feldolgozás 4 blokk által létrehozott jel éri el a 9 RF modulátort ; b) amennyiben a (3) blokk 4FSK digitális modulációjú rádiójel jelenlétét jelzi, úgy a 7 Döntési logika aktiválja a 8 Kapcsolót úgy, hogy a 9 RF modulátor a 4FSK alapsávi modulátor 6 blokk által létrehozott jelet fogadja; a Kapcsoló 8 blokk, amelynek az a feladata, hogy a 7 blokktól származó jelzés alapján fizikailag csatlakoztassa a 4 blokk kimenetét vagy a 6 blokk kimenetét az FM modulátor 9 blokkhoz; az RF modulátor 9 blokk, amely frekvenciamodulációval RF jelet generál a bemeneten lévõ moduláló-hullámalakból kiindulva. A 2, 3 és 7 blokkok készlete képezi a rádióinfrastruktúra funkcionális részét, amely lehetõvé teszi a rádiótávközlésnek a felhasználó számára automatikus és transzparens kezelését. Pontosabban a 2 és 3 blokkok párhuzamosan mûködnek, analizálva az 1 blokktól fogadott valós jelet az alapsávban. Amennyiben a rádióinfrastruktúra bemeneténél FM analóg modulációjú, hozzáférési kulccsal rendelkezõ jel van, úgy a 2 blokk végrehajtja a hozzáférési kulcs azonosítását, informálja a 7 blokkot az analóg típusú jel jelenlétérõl, és továbbítja az analóg jelet a 4 blokknak a feldolgozásához. Ezzel egy idõben a 3 blokk nem ismer fel 4FSK digitális típusú jelet az 1 blokktól érkezõ valós jelben az alapsávban, és ezért az és 6 blokkok nem kezdenek el mûködni. Ennek fordítottjaként, amennyiben a rádióinfrastruktúra bemeneténél 4FSK digitális modulációjú jel van, úgy a 3 blokk hajtja végre az azonosítását, informálja a 7 blokkot digitális típusú jel jelenlétérõl, megállapítja a bitsorozatot, és továbbítja a bitsorozatot az blokknak a feldolgozásához. Az blokk ezután továbbítja a feldolgozott bitsorozatot a 6 blokk révén a moduláló-hullámalak kialakításához. Ugyanekkor a 2 blokk nem ismer fel az 1 blokktól érkezõ valós jelben az alapsávban hozzáférési kulcsot, és ezért a 4 blokk nem kezd el mûködni. A 2. ábra a rádióinfrastruktúra funkcionális felépítését mutatja be abban az esetben, amikor az FM analóg jel soha nincs hozzáférési kulcshoz társítva. Ilyen helyzetben a Hozzáférésikulcs-azonosítás 2 blokk Jel jelenlétének felismerése 10 blokk révén van helyettesítve, és a 7 blokk Döntési logika 11 blokk révén van helyettesítve. Az említett blokkok funkciója a következõk szerinti: Jel jelenlétének felismerése 10 blokk. Az említett blokk azzal a feladattal bír, hogy abból kiindulva, amit az 1 blokktól fogad, állapítsa meg, hogy jelen van¹e valós jel az alapsávban, vagy sem; Döntési logika 11 blokk, amely a 10 blokktól és a 3 blokktól fogadott információnak megfelelõen aktiválja a 8 Kapcsolót ahhoz, hogy a megfelelõ 4

5 1 HU T2 2 bemenetet szolgáltassa az RF modulátor 9 blokknak; c) amennyiben a 10 blokk valós jel jelenlétét jelzi az alapsávban, és a 3 blokk nem jelzi 4FSK digitális modulációjú rádiójel jelenlétét, úgy a 11 Döntési logika úgy aktíválja a 8 Kapcsolót, hogy a 4 blokk által elõállított jel érje el a 9 RF modulátort ; d) amennyiben a 10 blokk valós jel jelenlétét jelzi az alapsávban, és a 3 blokk 4FSK digitális modulációjú rádiójel jelenlétét jelzi, úgy a 11 Döntési logika úgy aktiválja a 8 Kapcsolót, hogy a 6 blokk által elõállított jel érje el a 9 RF modulátort. A 3, 10 és 11 blokkok készlete képezi a rádióinfrastruktúra funkcionális részét, amely lehetõvé teszi a rádiótávközlésnek a felhasználó számára automatikus és transzparens kezelését. Pontosabban a 3 és 10 blokkok párhuzamosan mûködnek, analizálva az 1 blokktól fogadott valós jelet az alapsávban. Amennyiben a rádióinfrastruktúra bemeneténél analóg modulált jel van hozzáférési kulcs nélkül, úgy a 10 blokk felismeri általános jel jelenlétét, informálja a 11 blokkot, és továbbítja az említett jelet a 4 blokknak a feldolgozásához. Ugyanakkor a 3 blokk nem ismer fel 4FSK digitális típusú jelet az 1 blokktól érkezõ valós jelben az alapsávban, és ezért az és 6 blokkok nem kezdenek el mûködni. A 11 blokk, ahogy bemenetként fogadja a 10 blokktól az általános jel jelenlétére vonatkozó információt, és ahogy nem fogad semmilyen információt a 3 blokktól, feltételezi, hogy a jel analóg típusú a rádióinfrastruktúra bemeneténél, és aktiválja a 8 blokkot úgy, hogy a 4 blokk által létrehozott jel eléri a 9 blokkot. Ennek fordítottjaként, amennyiben a rádióinfrastruktúra bemeneténél 4FSK digitális modulációjú jel van, úgy a 3 blokk végrehajtja az azonosítását, informálja a 11 blokkot digitális típusú jel jelenlétérõl, megállapítja a bitsorozatot, és továbbítja a bitsorozatot az blokknak a feldolgozásához. Az blokk ezután továbbítja a feldolgozott bitek sorozatát a 6 blokknak a moduláló-hullámalak elõállításához. Ugyanebben az idõben a 10 blokk felismeri az 1 blokktól érkezõ általános jel jelenlétét, informálja a 11 blokkot, és továbbítja a jelet a 4 blokknak a feldolgozásához. A 11 blokk, amint megkapja a 10 blokktól származó bemenetként az általános jel jelenlétére vonatkozó információt és a 3 blokktól a digitális típusú jel jelenlétére vonatkozó információt, úgy feltételezi, hogy a rádióinfrastruktúra bemeneténél lévõ jel digitális típusú, és aktiválja a 8 blokkot úgy, hogy a 9 blokk a 6 blokk által elõállított jelet fogadja. A 3. ábra a teljes funkcionális felépítést mutatja be simulcast típusú rádióinfrastruktúra esetén, amely több, egymással összekapcsolt reléállomásból épül fel. Összehasonlítva az 1. és 2. ábrával, a 3. ábra hangsúlyozza azt a tényt, hogy egynél több jel lehet jelen ugyanabban az idõben a távközlési rendszer bemeneténél ilyen típusú rádióinfrastruktúra esetén. Az olyan funkcióval bíró blokkok, amelyek különböznek ahhoz képest, mint amit az 1. és 2. ábrával kapcsolatban leírtunk, a következõk: Azonosítás 12 blokk. Az említett blokk a Hozzáférésikulcs-azonosítás 2 blokkot reprezentálja abban az esetben, amikor az FM analóg rádiójelek hozzáférési kulcshoz vannak rendelve, vagy a Jel jelenlétének felismerése 10 blokkot reprezentálja abban az esetben, amikor az FM analóg rádiójelek nem rendelkeznek hozzáférési kulccsal; Simulcast analógjel-feldolgozás 13 blokk. Az említett blokk feladata a 12 blokkoktól érkezõ analóg jelek feldolgozásának végrehajtása. A feldolgozás példának okáért a legjobb jel kiválasztása lehet ugyanazon jel különbözõ példányai közül, vagy ugyanazon jel különbözõ példányainak megfelelõ kombinálása; Simulcast digitálisjel-feldolgozás 14 blokk. Az említett blokk a 3 blokk által megállapított bitsorozat feldolgozásának feladatával bír. A feldolgozás példának okáért ugyanazon jel helyes példányának kiválasztása lehet az összes ilyen vett közül; Simulcast döntési logika 1 blokk, amely a 12 és 3 blokkoktól fogadott információnak megfelelõen aktiválja a 8 Kapcsolót, hogy az RF modulátor 9 blokknak a helyes bemenetet szolgáltassa; e) amennyiben a rádióinfrastruktúra bemeneténél analóg modulációjú rádiójel egynél több példánya van jelen, úgy a 1 Simulcast döntési logika úgy aktiválja a 8 Kapcsolót, hogy a 9 RF modulátor a 13 blokk által létrehozott jelet fogadja; f) amennyiben a rádióinfrastruktúra bemeneténél 4FSK digitálisan modulációjú rádiójel egy vagy több példánya van jelen, úgy a 1 Simulcast döntési logika úgy aktiválja a 8 Kapcsolót, hogy a 9 RF modulátor a 6 blokk által elõállított jelet veszi; g) amennyiben a rádióinfrastruktúra bemenetéül analóg modulált rádiójel egy vagy több példánya és 4FSK digitálisan modulált rádiójel egy vagy több példánya van jelen, úgy a 1 Simulcast döntési logika a belsõ konfigurációjának megfelelõen kiválasztja, hogy a két jel közül melyik legyen továbbítva az RF modulátor 9 blokknak, és a megfelelõ módon aktiválja a 8 Kapcsolót. Miközben e találmány leírása során kifejezetten a 4FSK digitális rádiós technológiára hivatkoztunk, azt úgy kell érteni mindazonáltal, hogy bármely digitális rádiós technológia alkalmazható lehet anélkül, hogy eltávolodnánk e találmány célkitûzéseitõl, ahogy az nyilvánvalóan kitûnik az itt következõ igénypontokból. SZABADALMI IGÉNYPONTOK 1. Eljárás annak lehetõvé tételére, hogy analóg rádiós átviteli technológia és/vagy digitális rádiós technológia alkalmazására képes mobil rádióterminál-berendezések maguk között hang- és/vagy adatkommunikációt hajtsanak végre olyan rádióinfrastruktúrán keresztül, amely legalább egy reléállomást foglal magában,

6 1 HU T2 2 amely tartalmaz analógjel-feldolgozó készüléket, digitálisjel-feldolgozó készüléket és RF modulátort RF jelnek a bemenetnél lévõ moduláló-hullámformából kiinduló, frekvenciamodulációval történõ létrehozására alkalmasan kialakítva, az említett eljárás egyetlen reléállomás által végrehajtva az alábbi lépéseket tartalmazza: terminálberendezés által adott jelet veszünk; demoduláljuk az említett vett jelet; analizáljuk a demodulált jelet annak érzékelése érdekében, hogy a jel analóg vagy digitális típusú¹e; feldolgozzuk a demodulált jelet maga a jel modulációja típusának megfelelõen; az említett RF modulátor bemenetét az említett két jelfeldolgozó készülék kimenete között kapcsoljuk maga az érzékelt jel típusának megfelelõen annak érdekében, hogy a megfelelõ bemenetet szolgáltassuk az RF modulátornak; újramoduláljuk a demodulált jelet a jel típusának megfelelõen; az újramodulált jelet adjuk azon terminálberendezés vagy berendezések számára, amelynek, amelyeknek az küldve van. 2. Az 1. igénypont szerinti eljárás, amely az alábbi lépéseket tartalmazza még: az alapsávi digitális jelet demoduláljuk; az alapsávi digitális jelet moduláljuk. 3. Az 1. igénypont szerinti eljárás, amelynél az analóg jel adás során rádióinfrastruktúra hozzáférési hangjával társítható. 4. A 3. igénypont szerinti eljárás, amelynél a hozzáférési hangot CTCSS típusú hangfrekvencia alatti frekvenciájú hang képezi.. Az 1. igénypont szerinti eljárás, amelynél az analóg jel feldolgozása az alapsávi jel szûrését foglalja magában zaj eltávolítása céljából. 6. Az 1. igénypont szerinti eljárás, amelynél a digitális jel 4FSK típusú. 7. A 2. igénypont szerinti eljárás, amelynél a digitális jel feldolgozása alapsávban a rádiócsatorna által beiktatott hibák javítását tartalmazza csatornakódolás alkalmazása révén. 8. Az 1. igénypont szerinti eljárás, amelynél simulcast hálózat esetén az analóg jel feldolgozása ugyanazon jel különbözõ példányai közül a legjobb jel kiválasztását foglalja magában, és a digitális jel feldolgozása ugyanazon jel összes vett példányai közül egy helyes példány kiválasztását foglalja magában. 9. Rádióinfrastruktúra annak lehetõvé tételére, hogy analóg rádiós technológia és/vagy digitális rádiós technológia alkalmazására képes mobil rádióterminál-berendezések maguk között hang- és/vagy adatkommunikációt hajtsanak végre, az említett rádióinfrastruktúra legalább egy reléállomást foglal magában, és amely tartalmaz: RF demodulálásra szolgáló eszközt (1), amely terminálberendezés által adott jel vételére alkalmasan van kialakítva; egy, az RF demodulálásra szolgáló eszköztõl (1) érkezõ analóg jel azonosítására szolgáló eszközt (2, 10, 12); egy, az említett analóg jelet azonosító eszköztõl (2, 10, 12) érkezõ analóg jelnek maga az analóg jel modulációja típusának megfelelõ feldolgozására alkalmasan kialakított eszközt (4, 13); egy, az RF demodulálásra szolgáló eszköztõl (1) érkezõ digitális jel azonosítására szolgáló eszközt (3); egy, az említett digitális jelet azonosító eszköztõl (3) érkezõ digitális jelnek maga a jel modulációja típusának megfelelõ feldolgozására alkalmasan kialakított eszközt (, 14); egy, az említett digitális jelet feldolgozó eszköztõl (, 14) érkezõ digitális jel modulálására szolgáló eszközt (6); egy, az analóg jel azonosítására szolgáló eszközhöz (2, 10, 12) és a digitális jel azonosítására szolgáló eszközhöz (3) csatlakoztatott döntésilogika-eszközt (7, 11, 1), amely analóg vagy digitális jel jelenlétének felismerésére alkalmasan van kialakítva; egy, a döntésilogika-eszközhöz (7, 11, 1) csatlakoztatott kapcsolóeszközt (8), amely alkalmasan van kialakítva kapcsolat létesítésére rendre az analóg jel azonosítására szolgáló eszköz (2, 10, 12) vagy a digitális jel modulálására szolgáló eszköz (6) és RF modulálásra szolgáló eszköz (9) között attól függõen, hogy a jel analóg vagy digitális típusú¹e; és RF modulálásra szolgáló eszközt (9), amely a kapcsolóeszköztõl (8) érkezõ jel modulálására, és annak azon terminálberendezés vagy berendezések számára való adására alkalmasan van kialakítva, amelynek, amelyeknek a jel küldve van. 10. A 9. igénypont szerinti rádióinfrastruktúra, amelynél az RF modulálásra szolgáló eszköz (1) digitális jelnek alapsávban történõ elõállítására alkalmasan van kialakítva. 11. A 9. igénypont szerinti rádióinfrastruktúra, amelynél az analóg jel feldolgozására szolgáló eszköz (4) szûrõt tartalmaz zaj eltávolítása céljából. 12. A 9. igénypont szerinti rádióinfrastruktúra, amelynél az analóg jel feldolgozására szolgáló eszköz (13) simulcast hálózat esetén ugyanazon jelnek különféle példányai közül a legjobb jel kiválasztására alkalmasan van kialakítva, vagy arra, hogy megfelelõen kombinálja ugyanazon jel különbözõ példányait. 13. A 9. igénypont szerinti rádióinfrastruktúra, amelynél a digitális jel feldolgozására szolgáló eszköz () a rádiócsatorna által beiktatott hibák kijavítására alkalmasan van kialakítva csatornakódolás alkalmazása révén. 14. A 9. igénypont szerinti rádióinfrastruktúra, amelynél a digitális jel feldolgozására szolgáló eszköz (14) simulcast hálózat esetén ugyanazon jel helyes példányának az összes vett közül való kiválasztására alkalmasan van kialakítva. 1. A 9. igénypont szerinti rádióinfrastruktúra, amelynél a digitális jel demodulálására szolgáló eszköz (3) és a digitális jel modulálására szolgáló eszköz (6) rendre 4FSK demodulátort és 4FSK alapsávi modulátort tartalmaz. 6

7 HU T2 Int. Cl.: H04B 1/40 7
