1 Adatábrázolás Hogyan láttassuk eredményeinket hatékonyan

2 Tiszta látvány Az adat emelkedjen ki a grafikonból, kerüld el a szemetet és a zsúfoltságot Alkalmazz látható grafikai elemeket, hogy láttasd az adatokat Alkalmazz tengely párokat. Az adatnégyzet kicsit kisebb legyen a tengelyek által határolt térrésznél. A tengely felosztások kifele nézzenek Ne szemeteld tele az ábra belsejét Ne legyen túl sok tengelyfelosztásod Ne engedd, hogy az adat címkék elfedjék a mennyiségi adatokat, s zsúfolttá tegyék a grafikont Ne tégy megjegyzéseket és kulcsokat a grafikon belsejébe. Megjegyzés az ábraaláírásba menjen, kulcs esetleg a grafikonon kívül. Átfedő szimbólumok legyenek megkülönböztethetőek Egymásra helyezett adatsorok jól elváljanak A látványnak tisztának kell maradnia lekicsinyítés után is

3 Az adat emelkedjen ki a grafikonból, kerüld el a szemetet és a zsúfoltságot

4 Alkalmazz látható grafikai elemeket, hogy láttasd az adatokat Y tengely felirat Y tengely felirat X tengely felirat X tengely felirat

5 Alkalmazz tengely párokat. Az adatnégyzet kicsit kisebb legyen a tengelyek által határolt térrésznél. A tengely felosztások kifele nézzenek Age at death (days) Age at death (days) Percentage of hibernation Percentage of hibernation

6 Ne szemeteld tele az ábra belsejét 14 Blue line 12 Choosing blue over red (X) Control line 2 Red line Generations

7 Ne szemeteld tele az ábra belsejét

8 Ne legyen túl sok tengelyfelosztásod

9 Ne engedd, hogy az adat címkék elfedjék a mennyiségi adatokat, s zsúfolttá tegyék a grafikont

10 Ne tégy megjegyzéseket és kulcsokat a grafikon belsejébe. Megjegyzés az ábraaláírásba menjen, kulcs esetleg a grafikonon kívül.

11 Átfedő szimbólumok legyenek megkülönböztethetőek

12 Egymásra helyezett adatsorok jól elváljanak

13 Egymásra helyezett adatsorok jól elváljanak 100 B D F B D F 80 Percentage Percentage Time (hours) Time (hours)

14 A látványnak tisztának kell maradnia lekicsinyítés után is Erre általában már ügyelnek az újságok, de neked magadnak kell olyan ábrákat előállítani, amelyek a végső méretben is láthatóak Pont ezért legyenek nagyok a betűk, megfelelő méretűek a szimbólumok!

15 Tiszta megértés A fő eredményeket öntsd ábrába. Az ábraaláírások informatívak és érthetőek legyenek Hibaábrázolás mikéntje legyen pontosan leírva Logaritmikus skálánál a skálacímkék és a mértékegység egyezzen Tisztán érhető legyen a grafikon Ellenőrizd a grafikonokat is!

16 Skála Tengelyfelosztás címkék teljesen vagy nagyjából fedjék le az ábrázolandó tartományt Lehetőségekhez képest az adatok töltsék ki a rendelkezésre álló helyet Néha előnyös lehet, ha a két tengely más mértékegységben mutatja ugyan azt Több grafikon esetén a skálákat úgy válaszd, hogy összehasonlíthatóak legyenek A nullának nem mindig kell a Y tengelyen szerepelnie Alkalmazz logaritmikus skálát, ha szorzófaktorokat vagy százalékos változást kell megérteni Logaritmikus skála a nagy adatok dominanciáját tudja csökkenteni Kerüld el a skálatörést

17 Tengelyfelosztás címkék teljesen vagy nagyjából fedjék le az ábrázolandó tartományt 0.05 b=k b=2<k> Fixation probability 0.00 <k> 20

18 Lehetőségekhez képest az adatok töltsék ki a rendelkezésre álló helyet Fixation probability b=k b=2<k> <k>

19 Néha előnyös lehet, ha a két tengely más mértékegységben mutatja ugyan azt

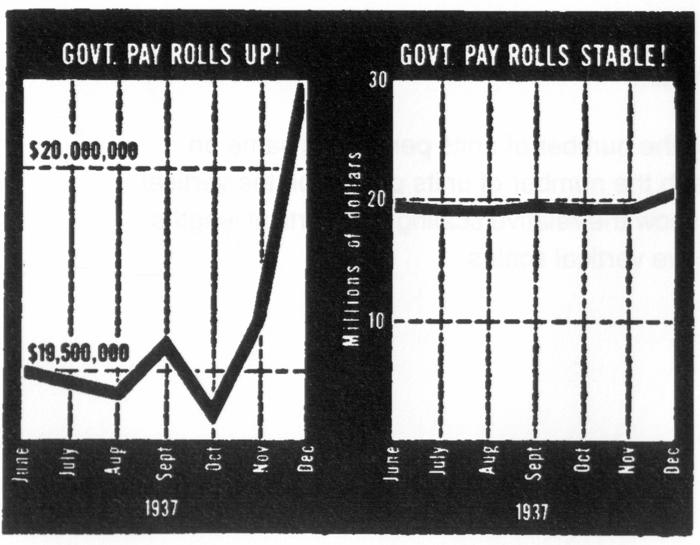

20 Több grafikon esetén a skálákat úgy válaszd, hogy összehasonlíthatóak legyenek

21 A nullának nem mindig kell a Y tengelyen szerepelnie

22 Alkalmazz logaritmikus skálát, ha szorzófaktorokat vagy százalékos változást kell megérteni

23 Logaritmikus skála a nagy adatok dominanciáját tudja csökkenteni Nyelvek Shona Kurd Cseh Görög Fula Madurese Zhuang Magyar Malagasy Assamesse Szinhaléz Cebuano Nepáli Amharic Igbo Üzbéh Pashto Saraiki Sindhi Yoruba Azerbajdzsáni Gan Holland Indonéziai Román Hausa Hakka Berber Perzsa Oriya Burmai Sunda Malayalam Xiang Kannada Bhojpuri Maláj Ukrán Lengyel Maithili Min Thai Gujarati Tagalog Kantoni/Yue Török Olasz Tamil Koreai Francia Marathi Vietnámi Telugu Wu Punjabi Jávai Német Japán Orosz Portugál Bengali Arab Hindi/Urdu Angol Spanyol Mandrin Nyelvek Shona Kurd Cseh Görög Fula Madurese Zhuang Magyar Malagasy Assamesse Szinhaléz Cebuano Nepáli Amharic Igbo Üzbéh Pashto Saraiki Sindhi Yoruba Azerbajdzsáni Gan Holland Indonéziai Román Hausa Hakka Berber Perzsa Oriya Burmai Sunda Malayalam Xiang Kannada Bhojpuri Maláj Ukrán Lengyel Maithili Min Thai Gujarati Tagalog Kantoni/Yue Török Olasz Tamil Koreai Francia Marathi Vietnámi Telugu Wu Punjabi Jávai Német Japán Orosz Portugál Bengali Arab Hindi/Urdu Angol Spanyol Mandrin Beszélõje a nyelvnek (millió fõ) Beszélõje a nyelvnek (fõ)

24 Kerüld el a skálatörést RSV IV (µg) [ 14 C]Spd bound (dis/min x 10-3 )

25 Általános stratégia Nagy mennyiségű információ sűríthető egy grafikonba Az adatábrázolás iteratív, kísérletező tevékenység Sok értékes és hasznos grafikon hosszú elemzést kíván

26

27 Vizuális percepció

28 Görbék különbségét nehezen becsüljük

29 Grafikon típusok

30 Egy grafikon Tengelyek Tengely feliratok Tengely felosztás Tengely felosztás címke Adatpont szimbólum Adatvonal Referenciavonal 0.00 Adat címke Fixation probability b=k b=2<k> <k>

31 Grafikonok típusai Oszlopdiagram Hisztogram Kördiagram Egymáson levő oszlopok XY grafikon 3D grafikon Kontúr grafikon

32 Oszlopdiagram Fészkek száma Darab hal Kúszónövények között Eresz alatt Alacsony ágakon Oduban, repedésben Fészek elhelyezkedése Pigmetacios osztaly Kategóriákba osztható, illetve diszkrét adatok esetében

33 Hisztogram 1: nyers adatok A nyers adatok a mérés sorrendjében nem mondanak semmit. A sorrendbe helyezett adatok már mutathatnak valamit Levéltetű növényenként Megfigyelés rangja

34 Hisztogram 2: Kategóriaszám Megfigyeles gyakorisag Leveltetu novenyenkent Megfigyeles gyakorisag Megfigyeles gyakorisag Leveltetu 10 novenyenkent Leveltetu novenyenkent 80 Megfigyeles gyakorisag Leveltetu novenyenkent Megfigyeles gyakorisag Leveltetu novenyenkent

35 Kördiagram Két kategória Négy kategória Két kategória Négy kategória

36 Egymáson levő oszlopok 100% 90% 80% 70% Allélgyakoriság 60% 50% 40% 30% 20% 10% 0% Generáció

37 XY grafikon 60 Allele frequency Generation

38 3D grafikon Well-mixed Synchronous updating Spatial Well-mixed Asynchronous updating Spatial Low benefit-to-cost ratio CV constant σ constant 45 P 0 C 0 5 B 1 0 High benefit-to-cost ratio CV constant σ constant 150 P 0 C 0 5 B 1 0

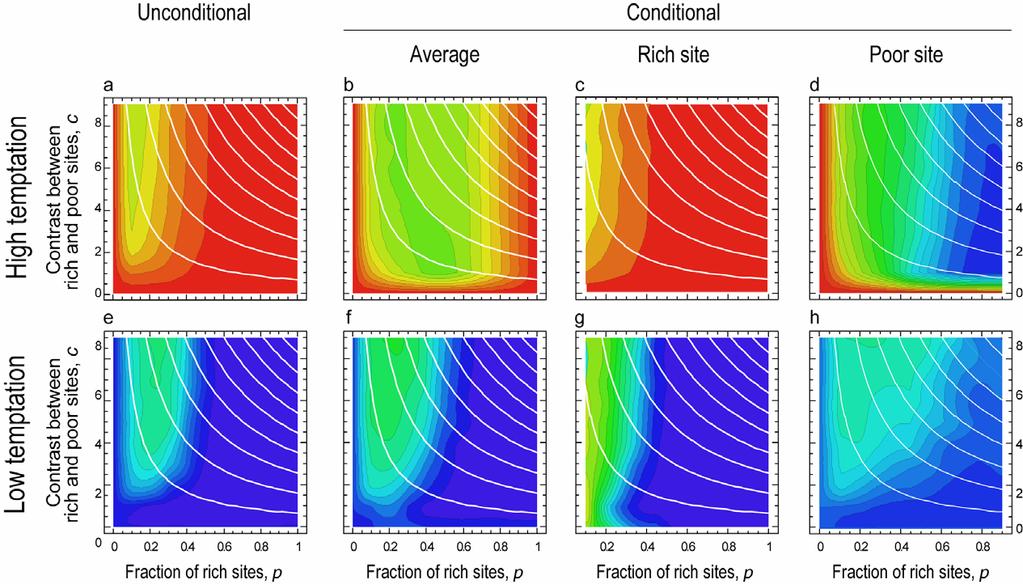

39 Kontúr grafikon

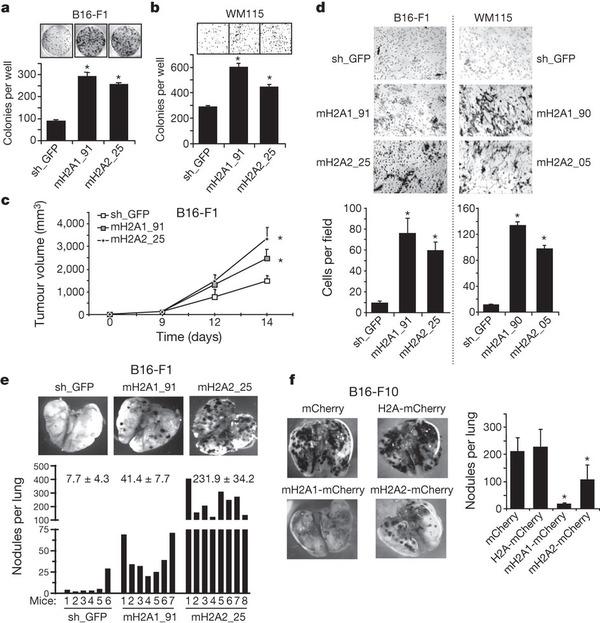

40 Figure 4: Predicted grain size and normalized viscosity as a function of time under static and dynamic conditions applicable to three different mantle settings.
