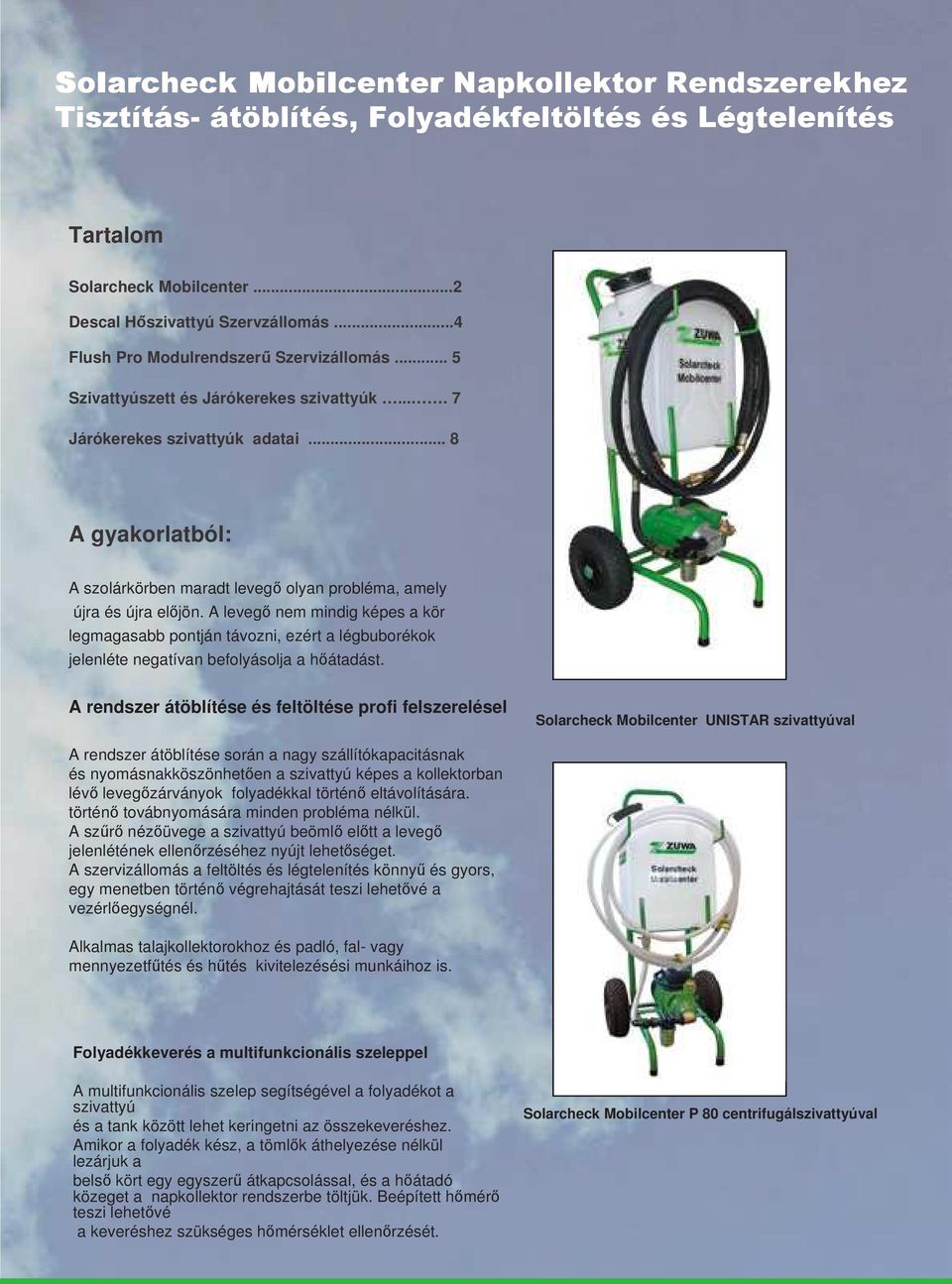

2 Solarcheck Mobilcenter Napkollektor Rendszer e k h e z Tisztítás- átöblítés, Folyadékfeltöltés és Légtelenítés Tartalom Solarcheck Mobilcenter...2 Descal Hőszivattyú Szervzállomás...4 Flush Pro Modulrendszerű Szervizállomás... 5 Szivattyúszett és Járókerekes szivattyúk Járókerekes szivattyúk adatai... 8 A gyakorlatból: A szolárkörben maradt levegő olyan probléma, amely újra és újra előjön. A levegő nem mindig képes a kör legmagasabb pontján távozni, ezért a légbuborékok jelenléte negatívan befolyásolja a hőátadást. A rendszer átöblítése és feltöltése profi felszerelésel Solarcheck Mobilcenter UNISTAR szivattyúval A rendszer átöblítése során a nagy szállítókapacitásnak és nyomásnakköszönhetően a szivattyú képes a kollektorban lévő levegőzárványok folyadékkal történő eltávolítására. történő továbnyomására minden probléma nélkül. A szűrő nézőüvege a szivattyú beömlő előtt a levegő jelenlétének ellenőrzéséhez nyújt lehetőséget. A szervizállomás a feltöltés és légtelenítés könnyű és gyors, egy menetben történő végrehajtását teszi lehetővé a vezérlőegységnél. Alkalmas talajkollektorokhoz és padló, fal- vagy mennyezetfűtés és hűtés kivitelezésési munkáihoz is. Folyadékkeverés a multifunkcionális szeleppel A multifunkcionális szelep segítségével a folyadékot a szivattyú és a tank között lehet keringetni az összekeveréshez. Amikor a folyadék kész, a tömlők áthelyezése nélkül lezárjuk a belső kört egy egyszerű átkapcsolással, és a hőátadó közeget a napkollektor rendszerbe töltjük. Beépített hőmérő teszi lehetővé a keveréshez szükséges hőmérséklet ellenőrzését. Solarcheck Mobilcenter P 80 centrifugálszivattyúval

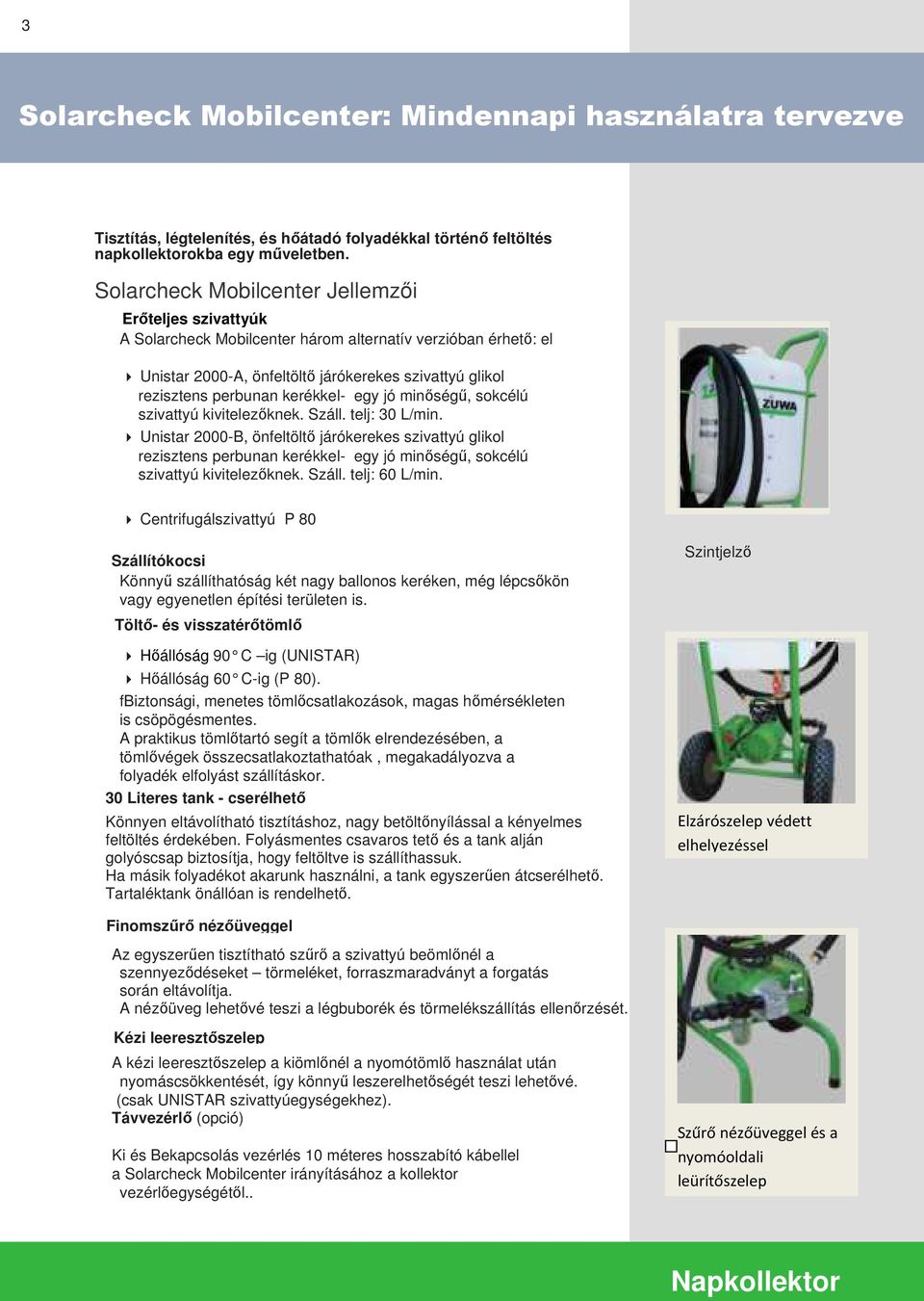

3 3 Solarcheck Mobilcenter: Mindennapi használatra tervezve Tisztítás, légtelenítés, és hőátadó folyadékkal történő feltöltés napkollektorokba egy műveletben. Solarcheck Mobilcenter Jellemzői Erőteljes szivattyúk A Solarcheck Mobilcenter három alternatív verzióban érhető: el Unistar 2000-A, önfeltöltő járókerekes szivattyú glikol rezisztens perbunan kerékkel- egy jó minőségű, sokcélú szivattyú kivitelezőknek. Száll. telj: 30 L/min. Unistar 2000-B, önfeltöltő járókerekes szivattyú glikol rezisztens perbunan kerékkel- egy jó minőségű, sokcélú szivattyú kivitelezőknek. Száll. telj: 60 L/min. Szállítókocsi Könnyű szállíthatóság két nagy ballonos keréken, még lépcsőkön vagy egyenetlen építési területen is. Töltő- és visszatérőtömlő Hőállóság 90 C ig (UNISTAR) e Hőállóság 60 C-ig (P 80). fbiztonsági, menetes tömlőcsatlakozások, magas hőmérsékleten is csöpögésmentes. A praktikus tömlőtartó segít a tömlők elrendezésében, a tömlővégek összecsatlakoztathatóak, megakadályozva a folyadék elfolyást szállításkor. 30 Literes tank - cserélhető Könnyen eltávolítható tisztításhoz, nagy betöltőnyílással a kényelmes feltöltés érdekében. Folyásmentes csavaros tető és a tank alján golyóscsap biztosítja, hogy feltöltve is szállíthassuk. Ha másik folyadékot akarunk használni, a tank egyszerűen átcserélhető. Tartaléktank önállóan is rendelhető. Finomszűrő nézőüveggel Az egyszerűen tisztítható szűrő a szivattyú beömlőnél a szennyeződéseket törmeléket, forraszmaradványt a forgatás során eltávolítja. A nézőüveg lehetővé teszi a légbuborék és törmelékszállítás ellenőrzését. Kézi leeresztőszelep A kézi leeresztőszelep a kiömlőnél a nyomótömlő használat után nyomáscsökkentését, így könnyű leszerelhetőségét teszi lehetővé. (csak UNISTAR szivattyúegységekhez). Távvezérlő (opció) Ki és Bekapcsolás vezérlés 10 méteres hosszabító kábellel a Solarcheck Mobilcenter irányításához a kollektor vezérlőegységétől.. Szintjelző Elzárószelep védett elhelyezéssel Szűrő nézőüveggel és a nyomóoldali leürítőszelep Centrifugálszivattyú P 80 Napkollektor

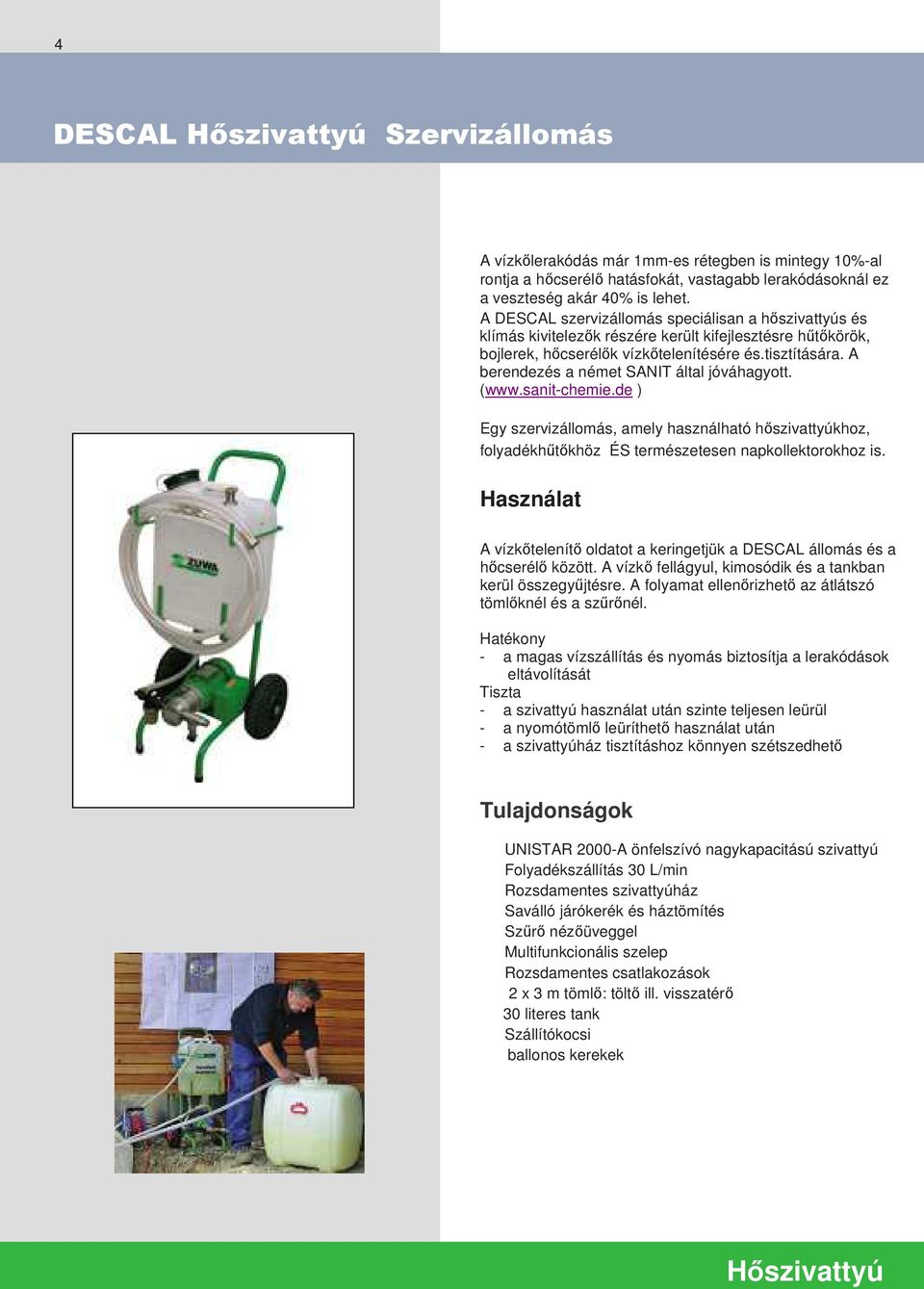

4 4 DESCAL Hőszivattyú Szervizállomás A vízkőlerakódás már 1mm-es rétegben is mintegy 10%-al rontja a hőcserélő hatásfokát, vastagabb lerakódásoknál ez a veszteség akár 40% is lehet. A DESCAL szervizállomás speciálisan a hőszivattyús és klímás kivitelezők részére került kifejlesztésre hűtőkörök, bojlerek, hőcserélők vízkőtelenítésére és.tisztítására. A berendezés a német SANIT által jóváhagyott. ( ) Egy szervizállomás, amely használható hőszivattyúkhoz, folyadékhűtőkhöz ÉS természetesen napkollektorokhoz is. Használat A vízkőtelenítő oldatot a keringetjük a DESCAL állomás és a hőcserélő között. A vízkő fellágyul, kimosódik és a tankban kerül összegyűjtésre. A folyamat ellenőrizhető az átlátszó tömlőknél és a szűrőnél. Hatékony - a magas vízszállítás és nyomás biztosítja a lerakódások eltávolítását Tiszta - a szivattyú használat után szinte teljesen leürül - a nyomótömlő leüríthető használat után - a szivattyúház tisztításhoz könnyen szétszedhető Tulajdonságok UNISTAR 2000-A önfelszívó nagykapacitású szivattyú Folyadékszállítás 30 L/min Rozsdamentes szivattyúház Saválló járókerék és háztömítés Szűrő nézőüveggel Multifunkcionális szelep Rozsdamentes csatlakozások 2 x 3 m tömlő: töltő ill. visszatérő 30 literes tank Szállítókocsi ballonos kerekek Hőszivattyú

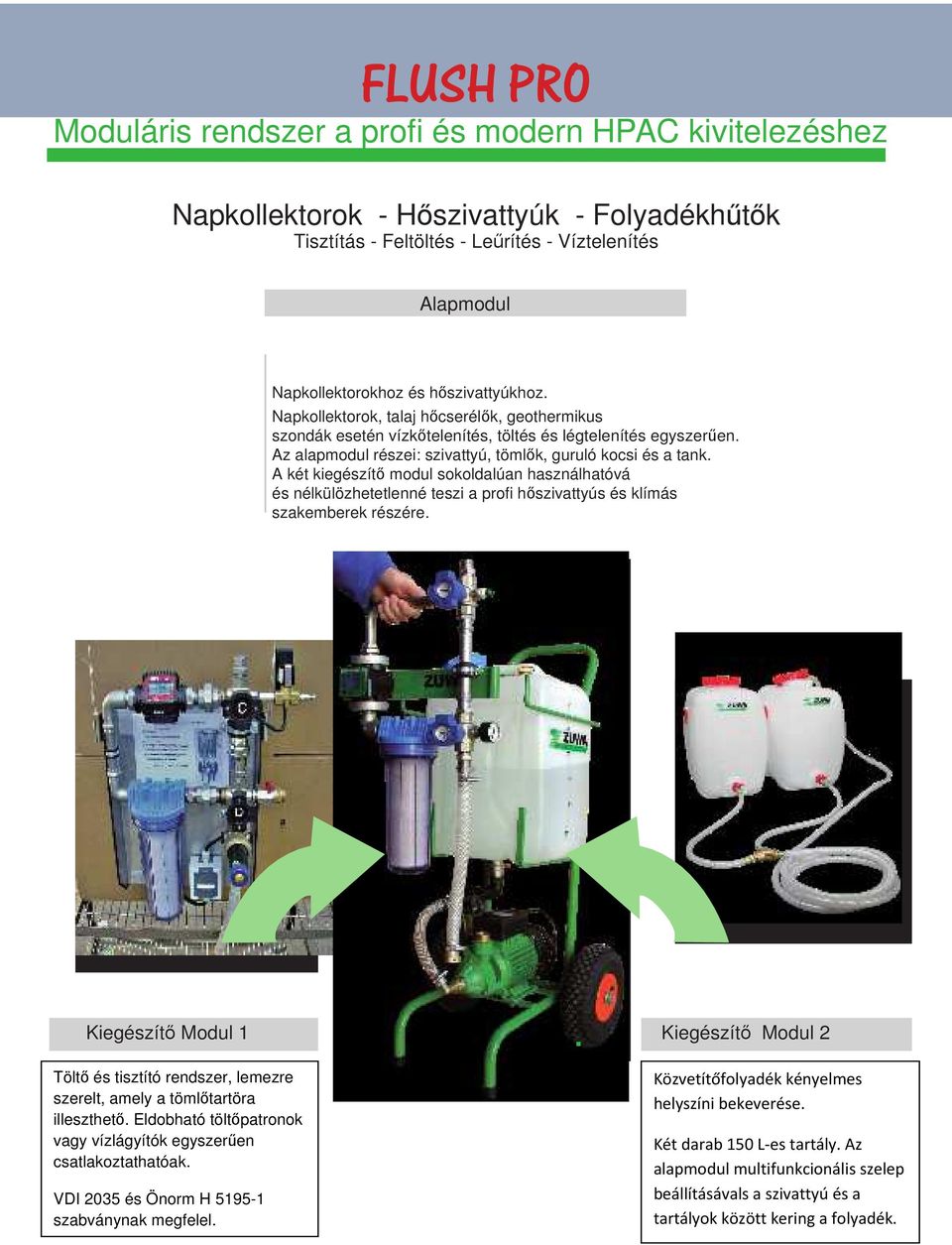

5 FLUSH PRO Moduláris rendszer a profi és modern HPAC kivitelezéshez Napkollektorok - Hőszivattyúk - Folyadékhűtők Tisztítás - Feltöltés - Leűrítés - Víztelenítés Alapmodul Napkollektorokhoz és hőszivattyúkhoz. Napkollektorok, talaj hőcserélők, geothermikus szondák esetén vízkőtelenítés, töltés és légtelenítés egyszerűen. Az alapmodul részei: szivattyú, tömlők, guruló kocsi és a tank. A két kiegészítő modul sokoldalúan használhatóvá és nélkülözhetetlenné teszi a profi hőszivattyús és klímás szakemberek részére. Kiegészítő Modul 1 Kiegészítő Modul 2 Töltő és tisztító rendszer, lemezre szerelt, amely a tömlőtartöra illeszthető. Eldobható töltőpatronok vagy vízlágyítók egyszerűen csatlakoztathatóak. VDI 2035 és Önorm H szabványnak megfelel. Közvetítőfolyadék kényelmes helyszíni bekeverése. Két darab 150 L-es tartály. Az alapmodul multifunkcionális szelep beállításávals a szivattyú és a tartályok között kering a folyadék.

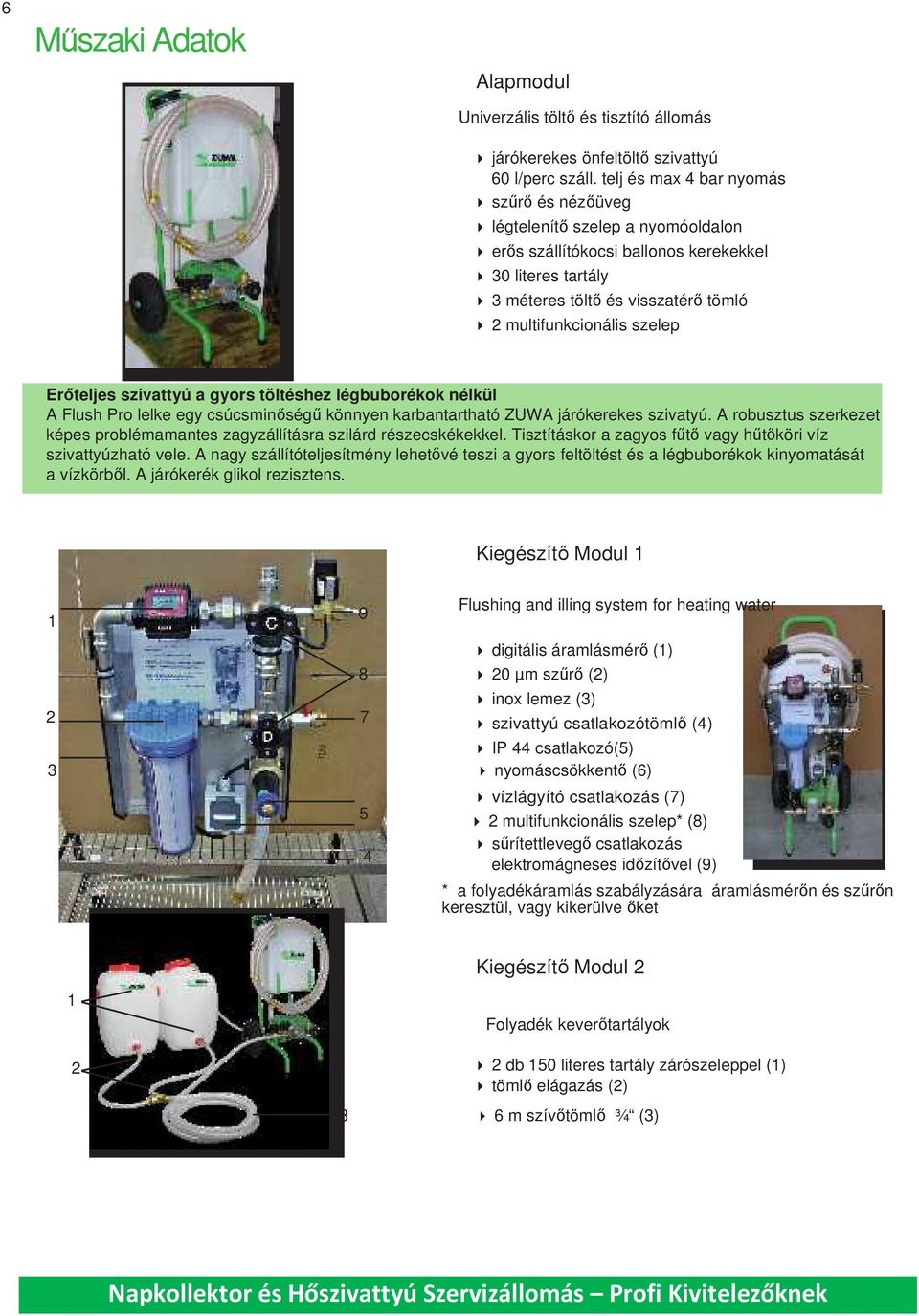

6 6 Műszaki Adatok Alapmodul Univerzális töltő és tisztító állomás járókerekes önfeltöltő szivattyú 60 l/perc száll. telj és max 4 bar nyomás szűrő és nézőüveg légtelenítő szelep a nyomóoldalon erős szállítókocsi ballonos kerekekkel 30 literes tartály 3 méteres töltő és visszatérő tömló 2 multifunkcionális szelep Erőteljes szivattyú a gyors töltéshez légbuborékok nélkül A Flush Pro lelke egy csúcsminőségű könnyen karbantartható ZUWA járókerekes szivatyú. A robusztus szerkezet képes problémamantes zagyzállításra szilárd részecskékekkel. Tisztításkor a zagyos fűtő vagy hűtőköri víz szivattyúzható vele. A nagy szállítóteljesítmény lehetővé teszi a gyors feltöltést és a légbuborékok kinyomatását a vízkörből. A járókerék glikol rezisztens Flushing and illing system for heating water digitális áramlásmérő (1) 20 µm szűrő (2) inox lemez (3) szivattyú csatlakozótömlő (4) IP 44 csatlakozó(5) 3 nyomáscsökkentő (6) Kiegészítő Modul 1 vízlágyító csatlakozás (7) 2 multifunkcionális szelep* (8) sűrítettlevegő csatlakozás elektromágneses időzítővel (9) * a folyadékáramlás szabályzására áramlásmérőn és szűrőn keresztül, vagy kikerülve őket 1 2 Kiegészítő Modul 2 Folyadék keverőtartályok 2 db 150 literes tartály zárószeleppel (1) tömlő elágazás (2) 3 6 m szívőtömlő ¾ (3) Napkollektor és hőszivattyú NNNNN Napkollektor és Hőszivattyú Szervizállomás Profi Kivitelezőknek

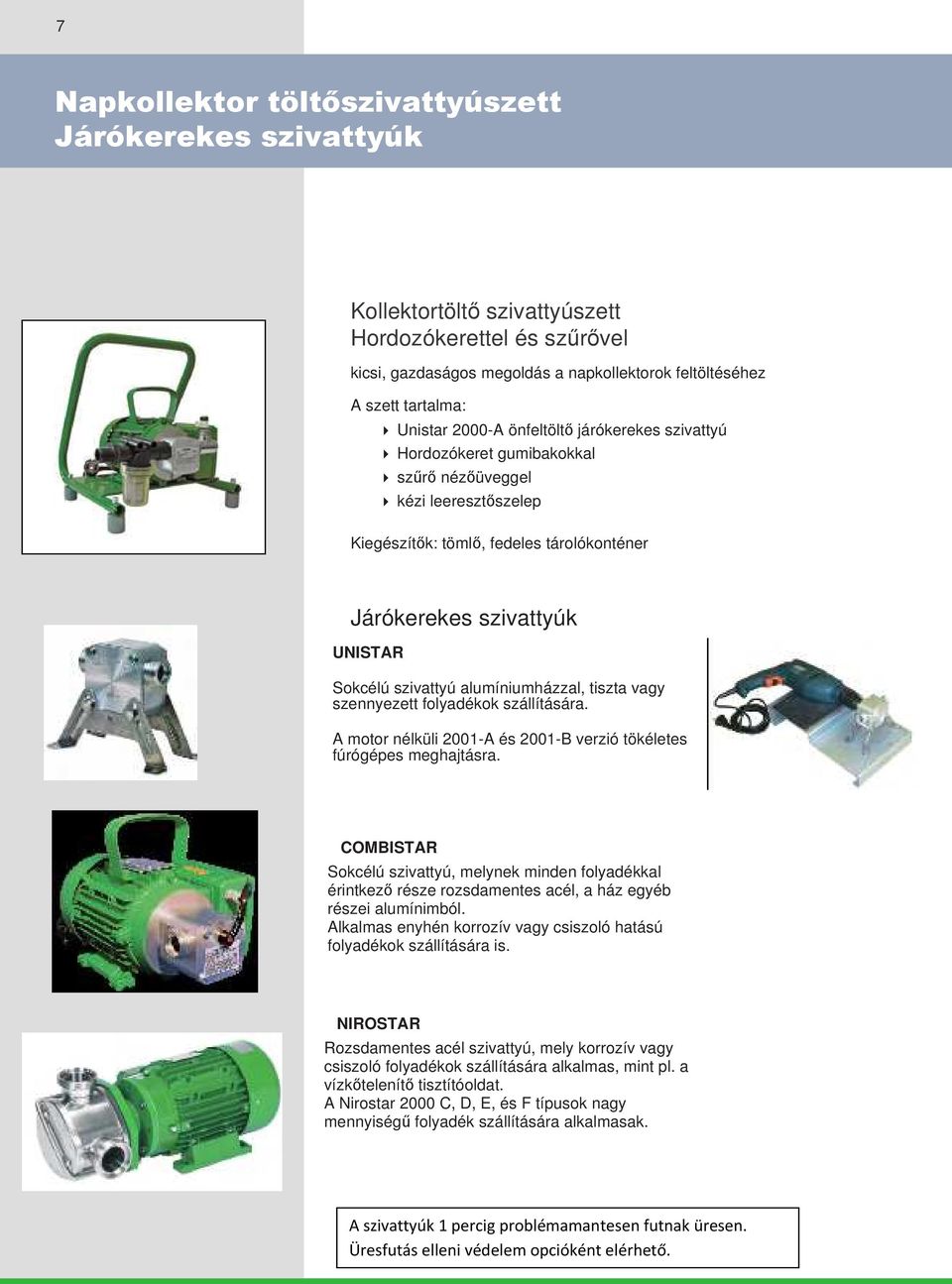

7 7 Napkollektor töltőszivattyúszett Járókerekes szivattyúk Kollektortöltő szivattyúszett Hordozókerettel és szűrővel kicsi, gazdaságos megoldás a napkollektorok feltöltéséhez A szett tartalma: Unistar 2000-A önfeltöltő járókerekes szivattyú Hordozókeret gumibakokkal szűrő nézőüveggel kézi leeresztőszelep Kiegészítők: tömlő, fedeles tárolókonténer Járókerekes szivattyúk UNISTAR Sokcélú szivattyú alumíniumházzal, tiszta vagy szennyezett folyadékok szállítására. A motor nélküli 2001-A és 2001-B verzió tökéletes fúrógépes meghajtásra. COMBISTAR Sokcélú szivattyú, melynek minden folyadékkal érintkező része rozsdamentes acél, a ház egyéb részei alumínimból. Alkalmas enyhén korrozív vagy csiszoló hatású folyadékok szállítására is. NIROSTAR Rozsdamentes acél szivattyú, mely korrozív vagy csiszoló folyadékok szállítására alkalmas, mint pl. a vízkőtelenítő tisztítóoldat. A Nirostar 2000 C, D, E, és F típusok nagy mennyiségű folyadék szállítására alkalmasak. A szivattyúk 1 percig problémamantesen futnak üresen. Üresfutás elleni védelem opcióként elérhető.

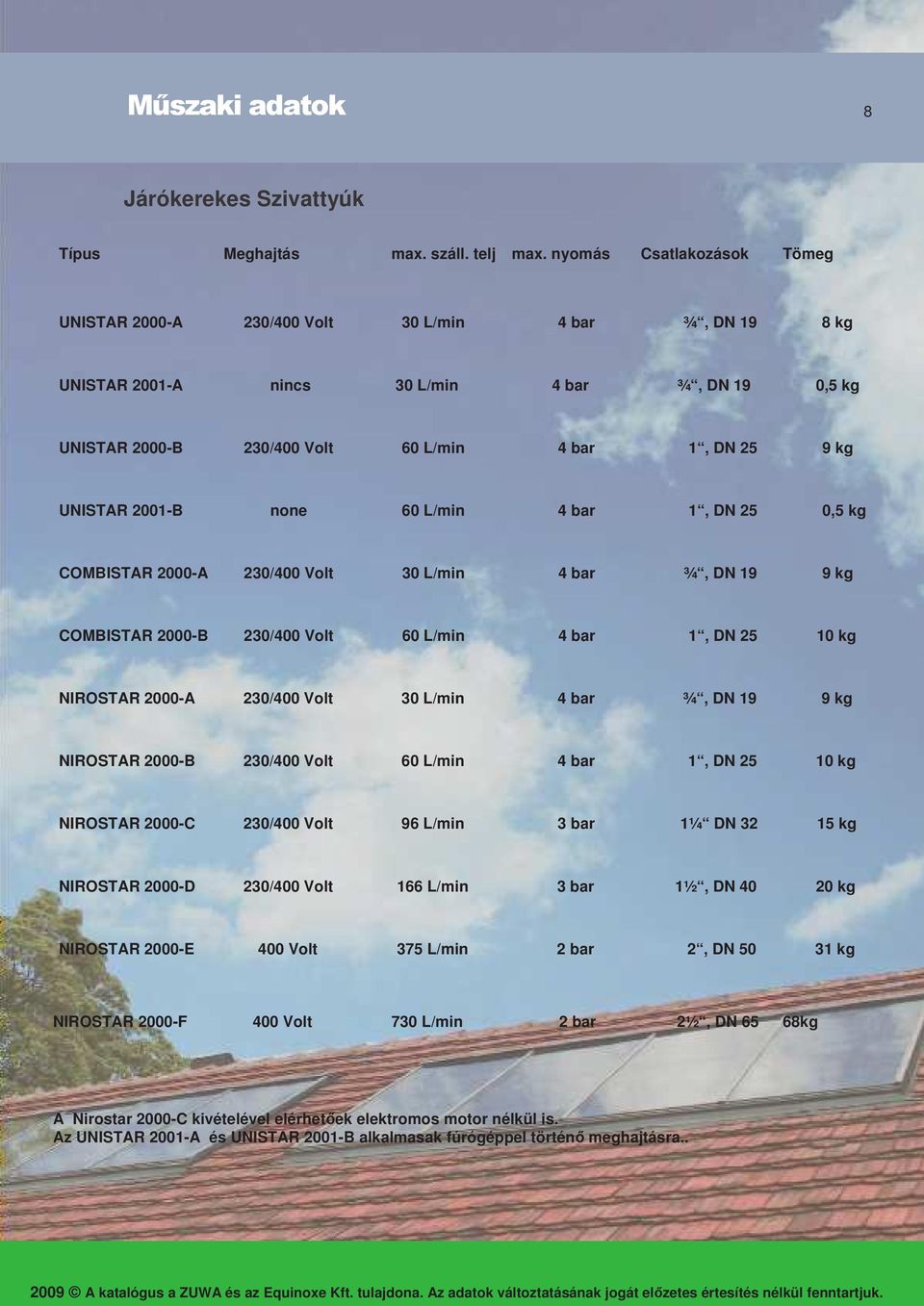

8 Műszaki adatok 8 Járókerekes Szivattyúk Típus Meghajtás max. száll. telj max. nyomás Csatlakozások Tömeg UNISTAR 2000-A 230/400 Volt 30 L/min 4 bar ¾, DN 19 8 kg UNISTAR 2001-A nincs 30 L/min 4 bar ¾, DN 19 0,5 kg UNISTAR 2000-B 230/400 Volt 60 L/min 4 bar 1, DN 25 9 kg UNISTAR 2001-B none 60 L/min 4 bar 1, DN 25 0,5 kg COMBISTAR 2000-A 230/400 Volt 30 L/min 4 bar ¾, DN 19 9 kg COMBISTAR 2000-B 230/400 Volt 60 L/min 4 bar 1, DN kg NIROSTAR 2000-A 230/400 Volt 30 L/min 4 bar ¾, DN 19 9 kg NIROSTAR 2000-B 230/400 Volt 60 L/min 4 bar 1, DN kg NIROSTAR 2000-C 230/400 Volt 96 L/min 3 bar 1¼ DN kg NIROSTAR 2000-D 230/400 Volt 166 L/min 3 bar 1½, DN kg NIROSTAR 2000-E 400 Volt 375 L/min 2 bar 2, DN kg NIROSTAR 2000-F 400 Volt 730 L/min 2 bar 2½, DN 65 68kg A Nirostar 2000-C kivételével elérhetőek elektromos motor nélkül is. Az UNISTAR 2001-A és UNISTAR 2001-B alkalmasak fúrógéppel történő meghajtásra A katalógus a ZUWA és az Equinoxe Kft. tulajdona. Az adatok változtatásának jogát előzetes értesítés nélkül fenntartjuk.
