eline golyósorsós hajtások, golyós-hüvelyes és sínes vezetékek

Átírás

1 eline golyósorsós hajtások, golyós-hüvelyes és sínes vezetékek golyós- és futógörgős kocsikkal R310HU 3314 ( ) R310HU 3105 ( ) R310HU 2211 ( ) The Drive & Control Company

2 Bosch Rexroth AG Info Fax: Linear Motion and Assembly Technologies Kérem, hogy küldjenek kötelezettség nélkül információt az alábbiakról: Golyóssínes vezetékek Görgőssínes vezetékek Golyóshüvelyes vezetékek Golyósorsós hajtások Lineáris rendszerek Mechanikai alapelemek Kézi gyártórendszerek Anyag- és információ-áramlás technika Válaszcím:

3 R310HU 3314 ( ) eline golyósorsós hajtások Bosch Rexroth 3 eline golyósorsós hajtások eline sínes vezetékek Termékáttekintés 4 Műszaki adatok 6 eline golyósorsós hajtások ZEV-E-S becsavarozható anyával, egyoldali fix csapágyazással, adott hosszban 10 eline golyósorsós hajtások FBZ-E-S peremes anyával, egyoldali fix csapágyazással, adott hosszban 12 eline golyósorsós hajtások ZEV-E-S becsavarozható anyával, oldható csapágyazással, a felhasználó által előírt hosszban 14 eline golyósorsós hajtások FBZ-E-S peremes anyával, oldható csapágyazással, a felhasználó által előírt hosszban 16 LAL axiális ferde hatásvonalú golyóscsapágyas egység hornyos anyával 18 LAD radiális golyóscsapágyas egység biztosítógyűrűvel 20 Kenés 21 Kenőfej 21 Szerelés 22 eline golyóshüvelyes vezetékek Termékáttekintés 36 Műszaki adatok, méretezés, szerelés 38 Általános műszaki adatok és számítások 38 Általános szerelési utasítások 39 Pontossági osztály megválasztása 40 Pontossági osztályok kombinálása 41 Rendszer előfeszítésének megválasztása 41 eline golyóskocsik 42 FNS R2031 peremes, normál, standard magasság 42 SNS R2032 keskeny, normál, standard magasság 44 FNN R2033 peremes, normál, alacsony 46 SNN R2034 keskeny, normál, alacsony 48 eline futógörgős kocsik 50 R2041 standard futógörgős kocsik 50 R2042 rövid futógörgős kocsik 52 eline vezetősínek 54 R2035 felülről felcsavarozható vezetősín 54 R2037 alulról felcsavarozható vezetősín 55 Tartozékok 56 DSE tömítő előtétzsírzó 56 Tölcséres zsírzócsonk 57 Kúpos zsírzócsonk 57 DE tömítő 57 Tengelyes futógörgők 58 Szerelési utasítás 60 Kézi rögzítő 61 Termékáttekintés 24 eline golyóshüvelyek 26 Műszaki adatok, méretezés, szerelés 26 eline golyóshüvelyek 28 eline lineáris szettek 30 Precíziós acéltengelyek 34 Tengelybakok 35

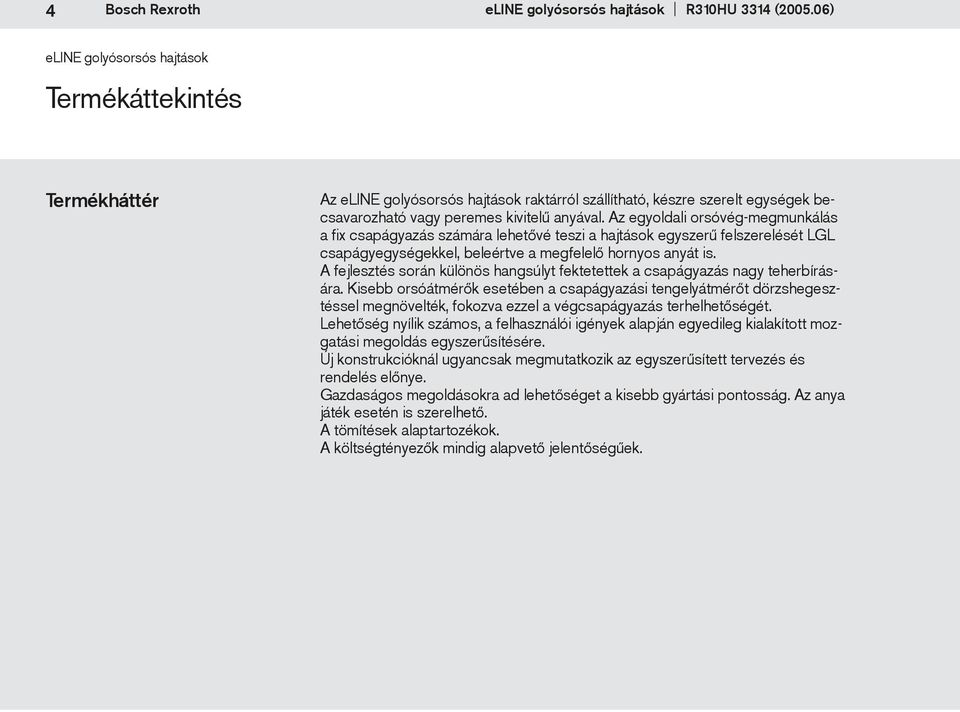

4 4 Bosch Rexroth eline golyósorsós hajtások R310HU 3314 ( ) eline golyósorsós hajtások Termékáttekintés Termékháttér Az eline golyósorsós hajtások raktárról szállítható, készre szerelt egységek becsavarozható vagy peremes kivitelű anyával. Az egyoldali orsóvég-megmunkálás a fix csapágyazás számára lehetővé teszi a hajtások egyszerű felszerelését LGL csapágyegységekkel, beleértve a megfelelő hornyos anyát is. A fejlesztés során különös hangsúlyt fektetettek a csapágyazás nagy teherbírására. Kisebb orsóátmérők esetében a csapágyazási tengelyátmérőt dörzshegesztéssel megnövelték, fokozva ezzel a végcsapágyazás terhelhetőségét. Lehetőség nyílik számos, a felhasználói igények alapján egyedileg kialakított mozgatási megoldás egyszerűsítésére. Új konstrukcióknál ugyancsak megmutatkozik az egyszerűsített tervezés és rendelés előnye. Gazdaságos megoldásokra ad lehetőséget a kisebb gyártási pontosság. Az anya játék esetén is szerelhető. A tömítések alaptartozékok. A költségtényezők mindig alapvető jelentőségűek.

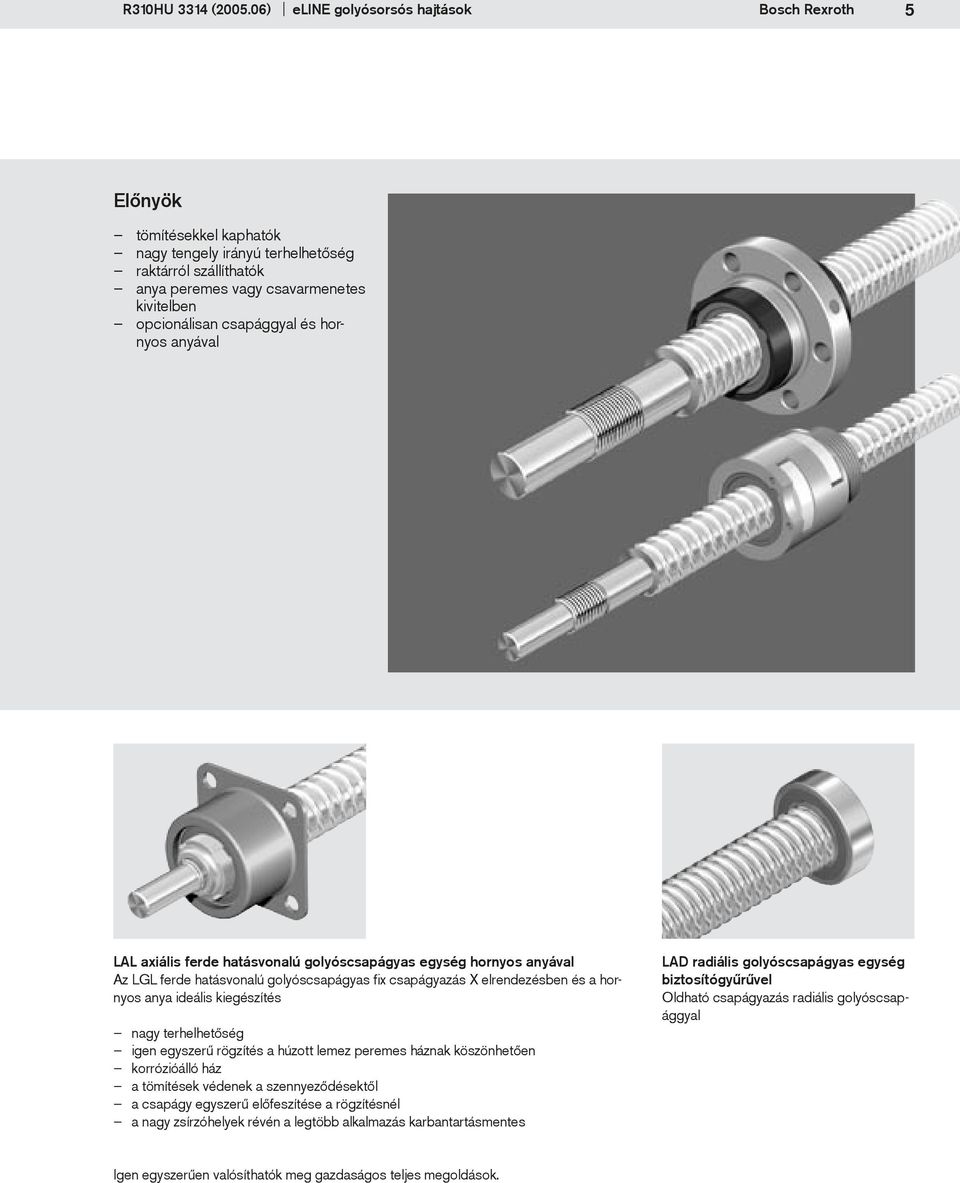

5 R310HU 3314 ( ) eline golyósorsós hajtások Bosch Rexroth 5 Előnyök tömítésekkel kaphatók nagy tengely irányú terhelhetőség raktárról szállíthatók anya peremes vagy csavarmenetes kivitelben opcionálisan csapággyal és hornyos anyával LAL axiális ferde hatásvonalú golyóscsapágyas egység hornyos anyával Az LGL ferde hatásvonalú golyóscsapágyas fix csapágyazás X elrendezésben és a hornyos anya ideális kiegészítés nagy terhelhetőség igen egyszerű rögzítés a húzott lemez peremes háznak köszönhetően korrózióálló ház a tömítések védenek a szennyeződésektől a csapágy egyszerű előfeszítése a rögzítésnél a nagy zsírzóhelyek révén a legtöbb alkalmazás karbantartásmentes LAD radiális golyóscsapágyas egység biztosítógyűrűvel Oldható csapágyazás radiális golyóscsapággyal Igen egyszerűen valósíthatók meg gazdaságos teljes megoldások.

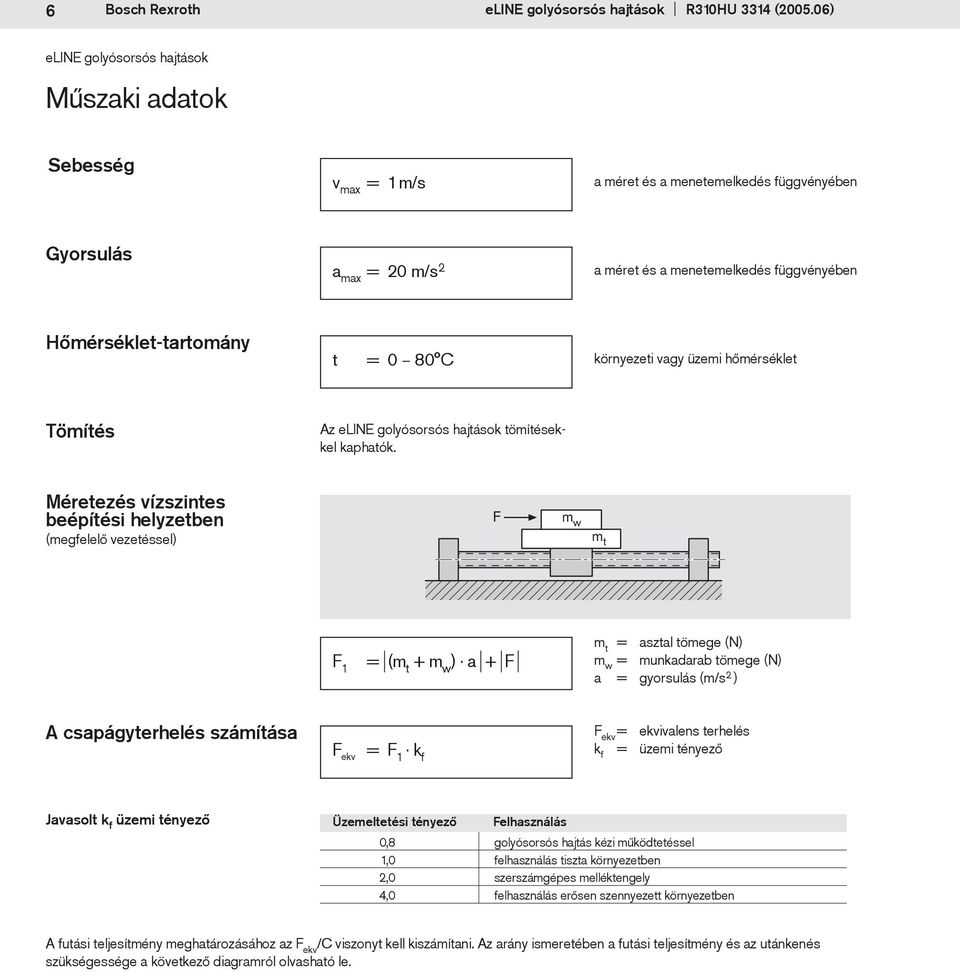

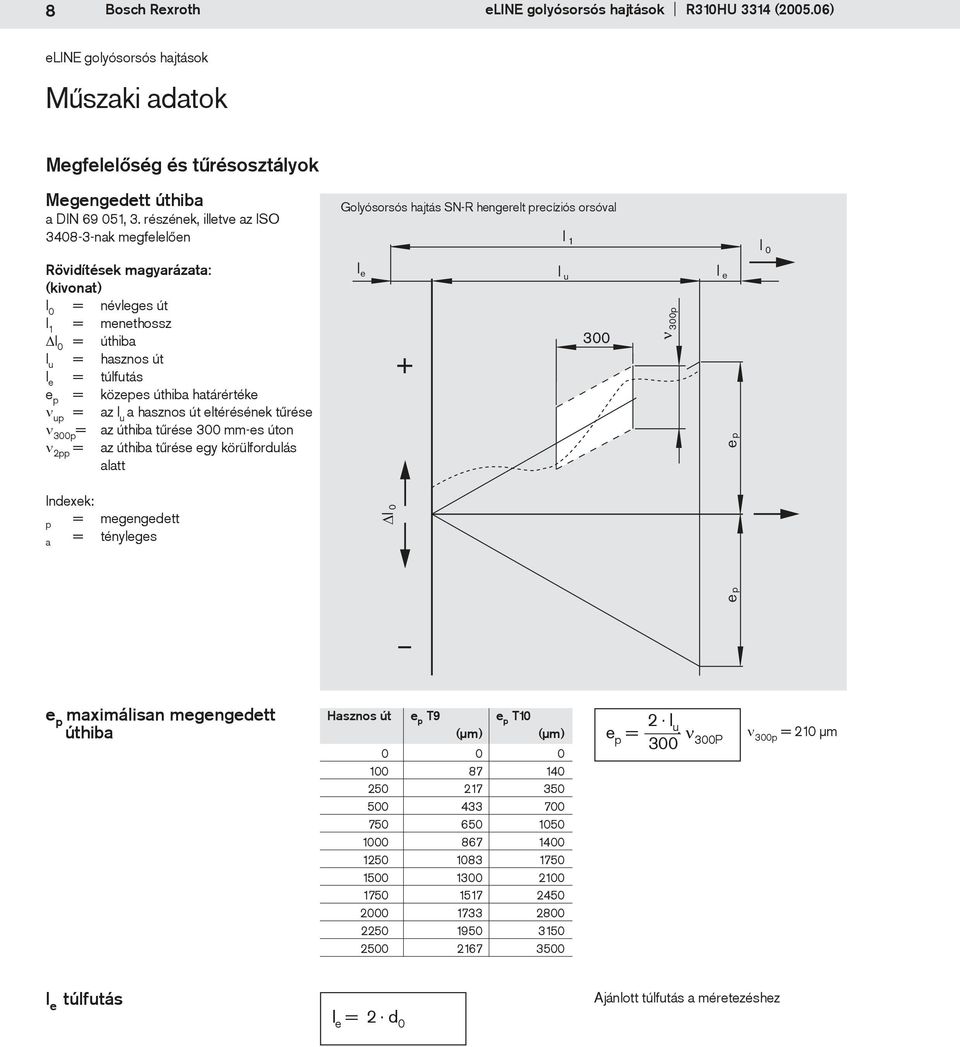

6 6 Bosch Rexroth eline golyósorsós hajtások R310HU 3314 ( ) eline golyósorsós hajtások Műszaki adatok Sebesség v max = 1 m/s a méret és a menetemelkedés függvényében Gyorsulás a max = 20 m/s 2 a méret és a menetemelkedés függvényében Hőmérséklet-tartomány t = 0 80 C környezeti vagy üzemi hőmérséklet Tömítés Az eline golyósorsós hajtások tömítésekkel kaphatók. Méretezés vízszintes beépítési helyzetben (megfelelő vezetéssel) F 1 = (m t + m w ) a + F m t = asztal tömege (N) m w = munkadarab tömege (N) a = gyorsulás (m/s 2 ) A csapágyterhelés számítása F ekv = F 1 k f F ekv = ekvivalens terhelés k f = üzemi tényező Javasolt k f üzemi tényező Üzemeltetési tényező Felhasználás 0,8 golyósorsós hajtás kézi működtetéssel 1,0 felhasználás tiszta környezetben 2,0 szerszámgépes melléktengely 4,0 felhasználás erősen szennyezett környezetben A futási teljesítmény meghatározásához az F ekv /C viszonyt kell kiszámítani. Az arány ismeretében a futási teljesítmény és az utánkenés szükségessége a következő diagramról olvasható le.

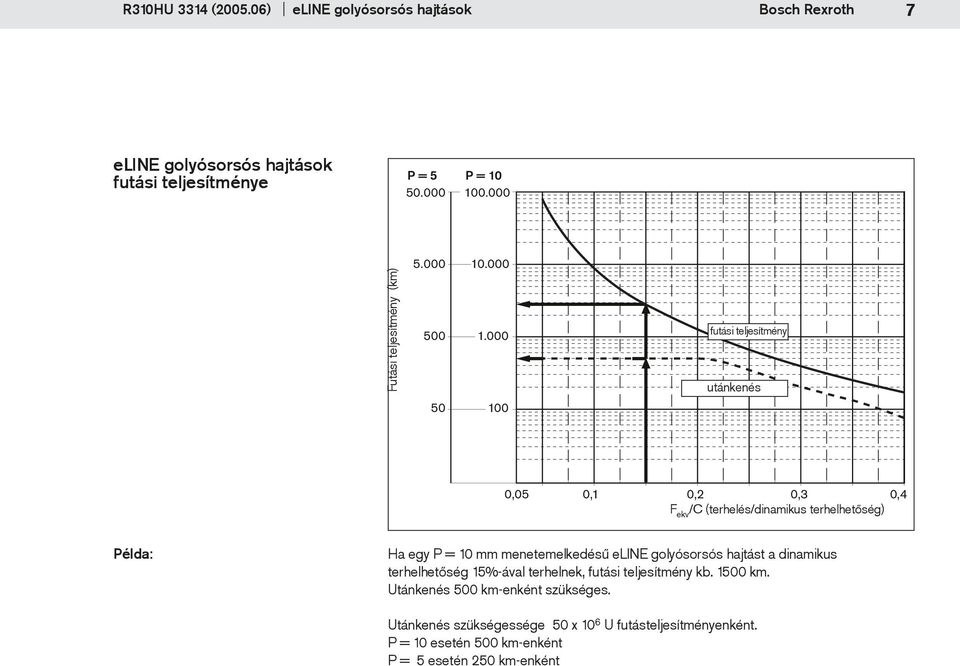

7 R310HU 3314 ( ) eline golyósorsós hajtások Bosch Rexroth 7 eline golyósorsós hajtások futási teljesítménye Futási teljesítmény (km) futási teljesítmény utánkenés F ekv /C (terhelés/dinamikus terhelhetőség) Példa: Ha egy P = 10 mm menetemelkedésű eline golyósorsós hajtást a dinamikus terhelhetőség 15%-ával terhelnek, futási teljesítmény kb km. Utánkenés 500 km-enként szükséges. Utánkenés szükségessége 50 x 10 6 U futásteljesítményenként. P = 10 esetén 500 km-enként P = 5 esetén 250 km-enként

8 8 Bosch Rexroth eline golyósorsós hajtások R310HU 3314 ( ) eline golyósorsós hajtások Műszaki adatok Megfelelőség és tűrésosztályok Megengedett úthiba a DIN , 3. részének, illetve az ISO nak megfelelően Golyósorsós hajtás SN-R hengerelt precíziós orsóval Rövidítések magyarázata: (kivonat) l 0 = névleges út l 1 = menethossz l 0 = úthiba l u = hasznos út l e = túlfutás e p = közepes úthiba határértéke ν up = az l u a hasznos út eltérésének tűrése ν 300p = ν 2pp = az úthiba tűrése 300 mm-es úton az úthiba tűrése egy körülfordulás alatt Indexek: p = megengedett a = tényleges e p maximálisan megengedett úthiba Hasznos út e p T9 e p T10 (µm) (µm) e p = 2 l u ν P ν 300p = 210 µm l e túlfutás l e = 2 d 0 Ajánlott túlfutás a méretezéshez

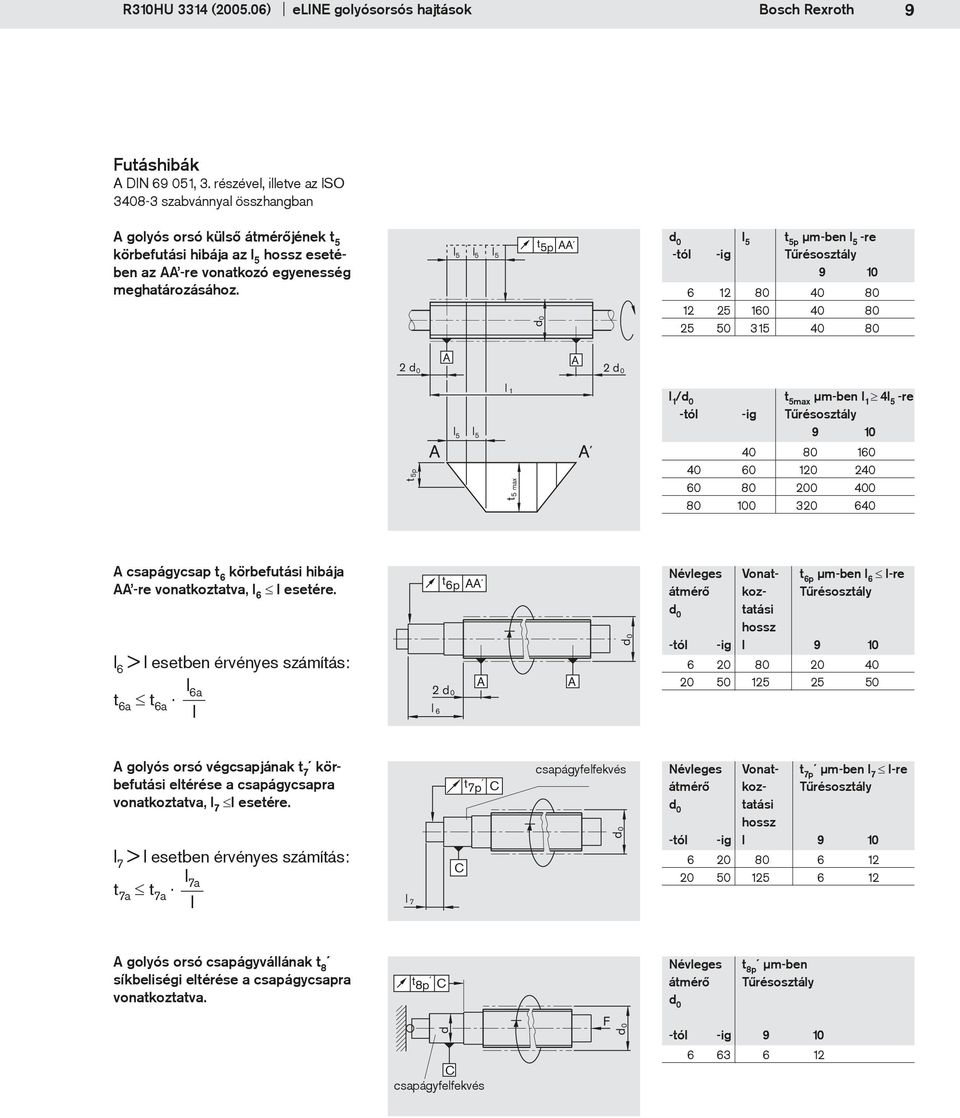

9 R310HU 3314 ( ) eline golyósorsós hajtások Bosch Rexroth 9 Futáshibák A DIN , 3. részével, illetve az ISO szabvánnyal összhangban A golyós orsó külső átmérőjének t 5 körbefutási hibája az l 5 hossz esetében az AA -re vonatkozó egyenesség meghatározásához. d 0 l 5 -tól -ig t 5p µm-ben l 5 -re Tűrésosztály l 1 /d 0 -tól -ig t 5max µm-ben l 1 4l 5 -re Tűrésosztály A csapágycsap t 6 körbefutási hibája AA -re vonatkoztatva, l 6 l esetére. l 6 > l esetben érvényes számítás: l t 6a t 6a 6a l Névleges átmérő d 0 -tól -ig Vonatkoztatási hossz l t 6p µm-ben l 6 l-re Tűrésosztály A golyós orsó végcsapjának t 7 körbefutási eltérése a csapágycsapra vonatkoztatva, l 7 l esetére. l 7 > l esetben érvényes számítás: l t 7a t 7a 7a l csapágyfelfekvés Névleges átmérő d 0 -tól -ig Vonatkoztatási hossz l t 7p µm-ben l 7 l-re Tűrésosztály A golyós orsó csapágyvállának t 8 síkbeliségi eltérése a csapágycsapra vonatkoztatva. Névleges átmérő d 0 t 8p µm-ben Tűrésosztály csapágyfelfekvés -tól -ig

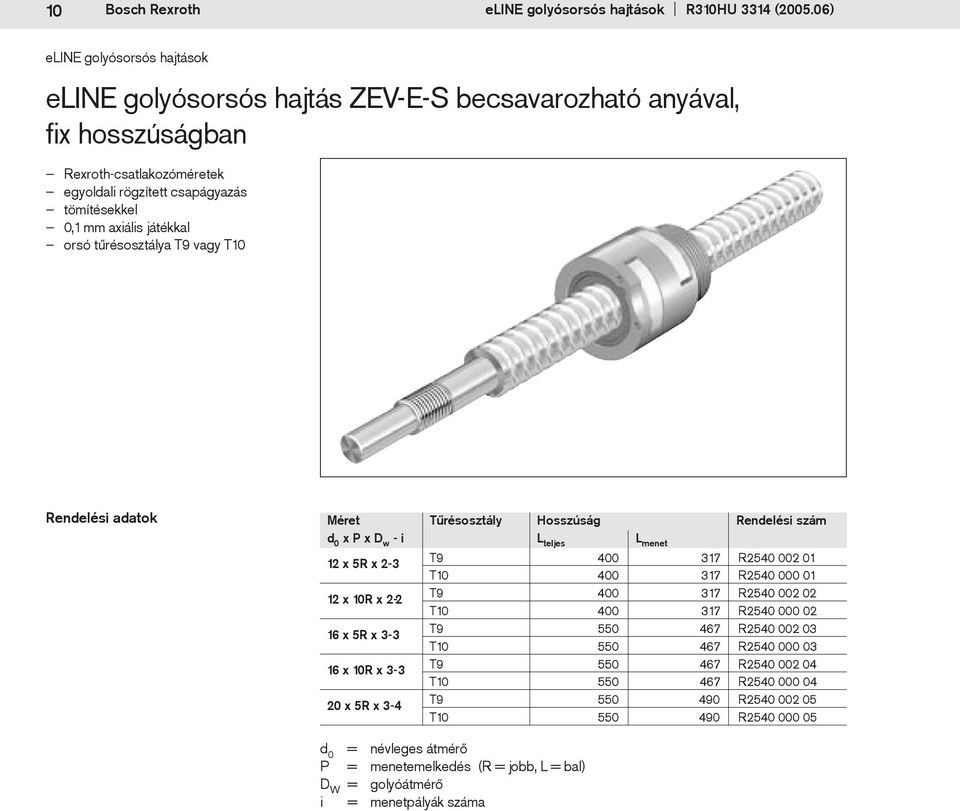

10 10 Bosch Rexroth eline golyósorsós hajtások R310HU 3314 ( ) eline golyósorsós hajtások eline golyósorsós hajtás ZEV-E-S becsavarozható anyával, fix hosszúságban Rexroth-csatlakozóméretek egyoldali rögzített csapágyazás tömítésekkel 0,1 mm axiális játékkal orsó tűrésosztálya T9 vagy T10 Rendelési adatok Méret d 0 x P x D w - i 12 x 5R x x 10R x x 5R x x 10R x x 5R x 3-4 Tűrésosztály Hosszúság Rendelési szám L teljes L menet T R T R T R T R T R T R T R T R T R T R d 0 = névleges átmérő P = menetemelkedés (R = jobb, L = bal) D W = golyóátmérő i = menetpályák száma

11 R310HU 3314 ( ) eline golyósorsós hajtások Bosch Rexroth 11 Alászúrás F DIN 509 szerint Menet alászúrás DIN 76 (rövid) Alászúrás E DIN 509 szerint Kenőfurat Szerelőkulcs furata Orsóvég alak 81 anya Orsósvég alak 83 dörzshegesztéssel menet teljes Anya Nagyság Méretek (mm) d 0 P D 1 D 4 D 8 G 1 L anya L 7 L 15 h10 ±0, ,5 2,7 3,2 M20 x , ,5 2,7 3,2 M20 x , ,5 2,7 4,2 M26 x 1, , ,5 2,7 4,2 M26 x 1, , ,7 8 M35 x 1, ,5 14 Orsó Nagyság Alak Méretek (mm) d 0 P d 1 d 2 L ZF D R L R D F L F D 1 L 1 D 2 L 2 G 1 LG ,4 9, , M12x ,4 9, , M12x ,0 12, , M12x ,0 12, , M12x ,0 16, M12x1 18 Nagyság Terhelhetőség Sebesség din. C stat. C 0 v max d 0 P (N) (N) (m/min)

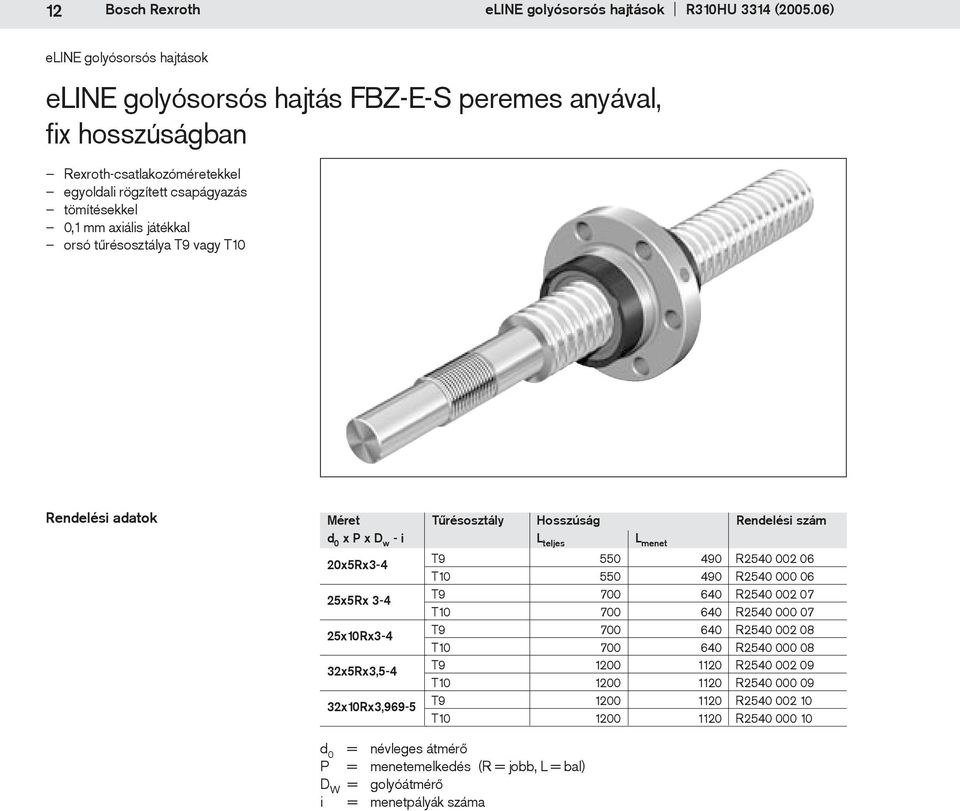

12 12 Bosch Rexroth eline golyósorsós hajtások R310HU 3314 ( ) eline golyósorsós hajtások eline golyósorsós hajtás FBZ-E-S peremes anyával, fix hosszúságban Rexroth-csatlakozóméretekkel egyoldali rögzített csapágyazás tömítésekkel 0,1 mm axiális játékkal orsó tűrésosztálya T9 vagy T10 Rendelési adatok Méret d 0 x P x D w - i 20x5Rx3-4 25x5Rx x10Rx3-4 32x5Rx3,5-4 32x10Rx3,969-5 Tűrésosztály Hosszúság Rendelési szám L teljes L menet T R T R T R T R T R T R T R T R T R T R d 0 = névleges átmérő P = menetemelkedés (R = jobb, L = bal) D W = golyóátmérő i = menetpályák száma

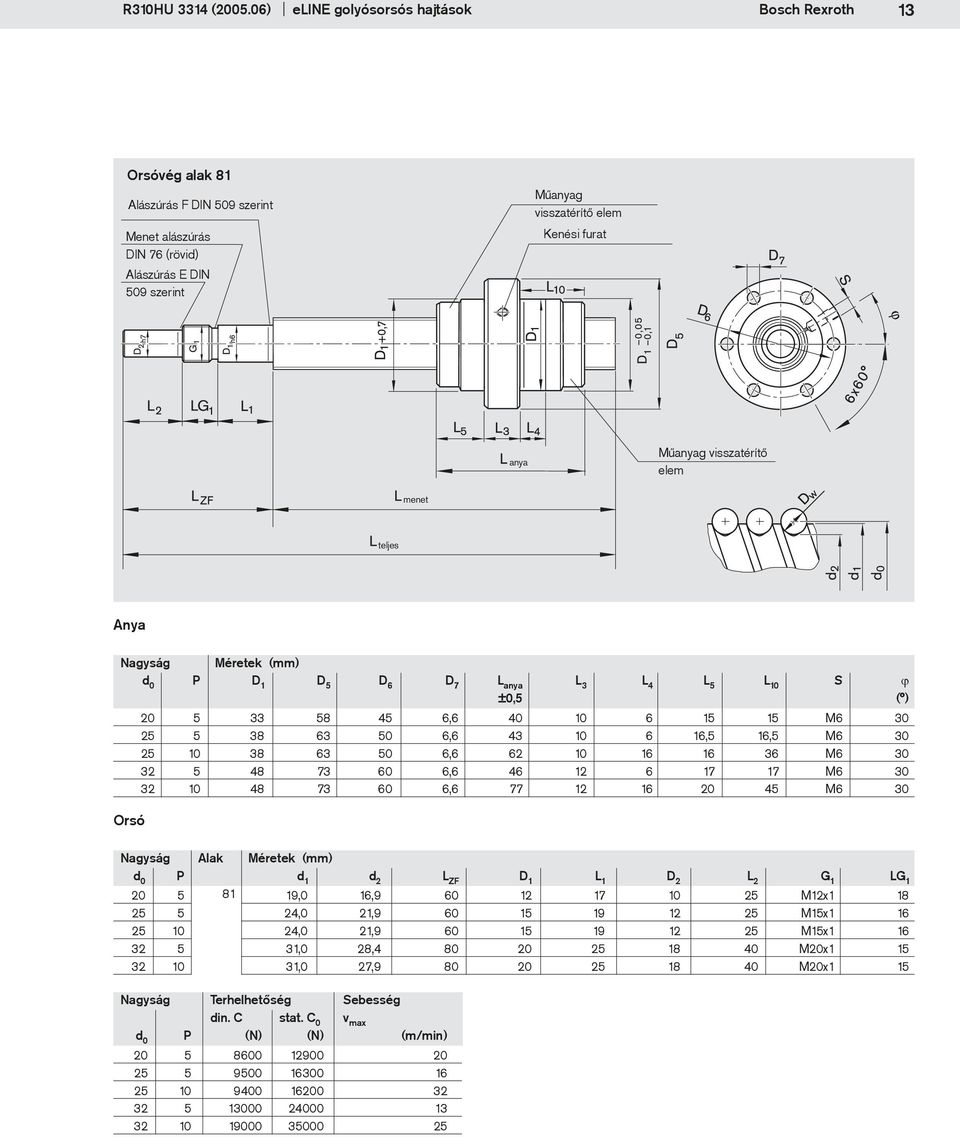

13 R310HU 3314 ( ) eline golyósorsós hajtások Bosch Rexroth 13 Orsóvég alak 81 Alászúrás F DIN 509 szerint Menet alászúrás DIN 76 (rövid) Alászúrás E DIN 509 szerint Műanyag visszatérítő elem Kenési furat anya Műanyag visszatérítő elem menet teljes Anya Nagyság Méretek (mm) d 0 P D 1 D 5 D 6 D 7 L anya L 3 L 4 L 5 L 10 S ϕ ±0,5 ( ) Orsó , M , ,5 16,5 M , M , M , M6 30 Nagyság Alak Méretek (mm) d 0 P d 1 d 2 L ZF D 1 L 1 D 2 L 2 G 1 LG ,0 16, M12x ,0 21, M15x ,0 21, M15x ,0 28, M20x ,0 27, M20x1 15 Nagyság Terhelhetőség Sebesség din. C stat. C 0 v max d 0 P (N) (N) (m/min)

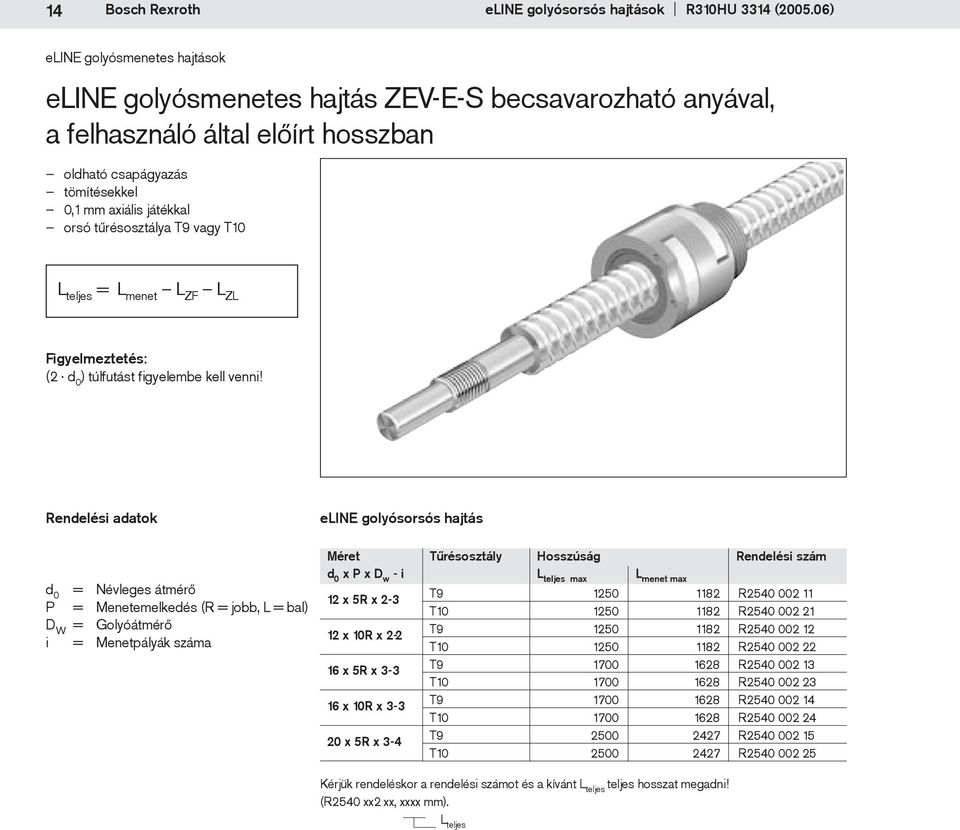

14 14 Bosch Rexroth eline golyósorsós hajtások R310HU 3314 ( ) eline golyósmenetes hajtások eline golyósmenetes hajtás ZEV-E-S becsavarozható anyával, a felhasználó által előírt hosszban oldható csapágyazás tömítésekkel 0,1 mm axiális játékkal orsó tűrésosztálya T9 vagy T10 L teljes = L menet L ZF L ZL Figyelmeztetés: (2 d 0 ) túlfutást figyelembe kell venni! Rendelési adatok eline golyósorsós hajtás d 0 = Névleges átmérő P = Menetemelkedés (R = jobb, L = bal) D W = Golyóátmérő i = Menetpályák száma Méret d 0 x P x D w - i 12 x 5R x x 10R x x 5R x x 10R x x 5R x 3-4 Tűrésosztály Hosszúság Rendelési szám L teljes max L menet max T R T R T R T R T R T R T R T R T R T R Kérjük rendeléskor a rendelési számot és a kívánt L teljes teljes hosszat megadni! (R2540 xx2 xx, xxxx mm). L teljes

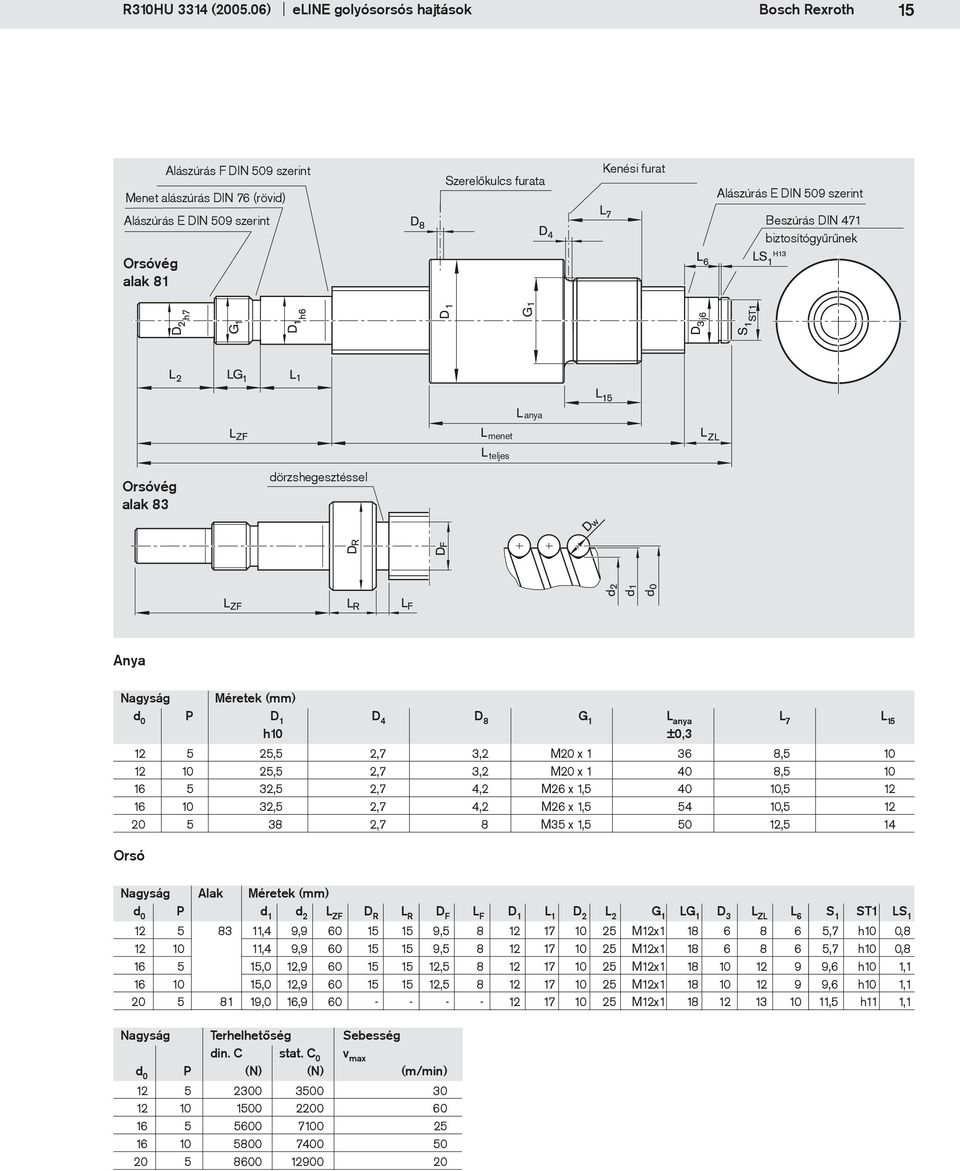

15 R310HU 3314 ( ) eline golyósorsós hajtások Bosch Rexroth 15 Alászúrás F DIN 509 szerint Menet alászúrás DIN 76 (rövid) Szerelőkulcs furata Kenési furat Alászúrás E DIN 509 szerint Alászúrás E DIN 509 szerint Beszúrás DIN 471 biztosítógyűrűnek Orsóvég alak 81 anya menet Orsóvég alak 83 dörzshegesztéssel teljes Anya Nagyság Méretek (mm) Orsó d 0 P D 1 D 4 D 8 G 1 L anya L 7 L 15 h10 ±0, ,5 2,7 3,2 M20 x , ,5 2,7 3,2 M20 x , ,5 2,7 4,2 M26 x 1, , ,5 2,7 4,2 M26 x 1, , ,7 8 M35 x 1, ,5 14 Nagyság Alak Méretek (mm) d 0 P d 1 d 2 L ZF D R L R D F L F D 1 L 1 D 2 L 2 G 1 LG 1 D 3 L ZL L 6 S 1 ST1 LS ,4 9, , M12x ,7 h10 0, ,4 9, , M12x ,7 h10 0, ,0 12, , M12x ,6 h10 1, ,0 12, , M12x ,6 h10 1, ,0 16, M12x ,5 h11 1,1 Nagyság Terhelhetőség Sebesség din. C stat. C 0 v max d 0 P (N) (N) (m/min)

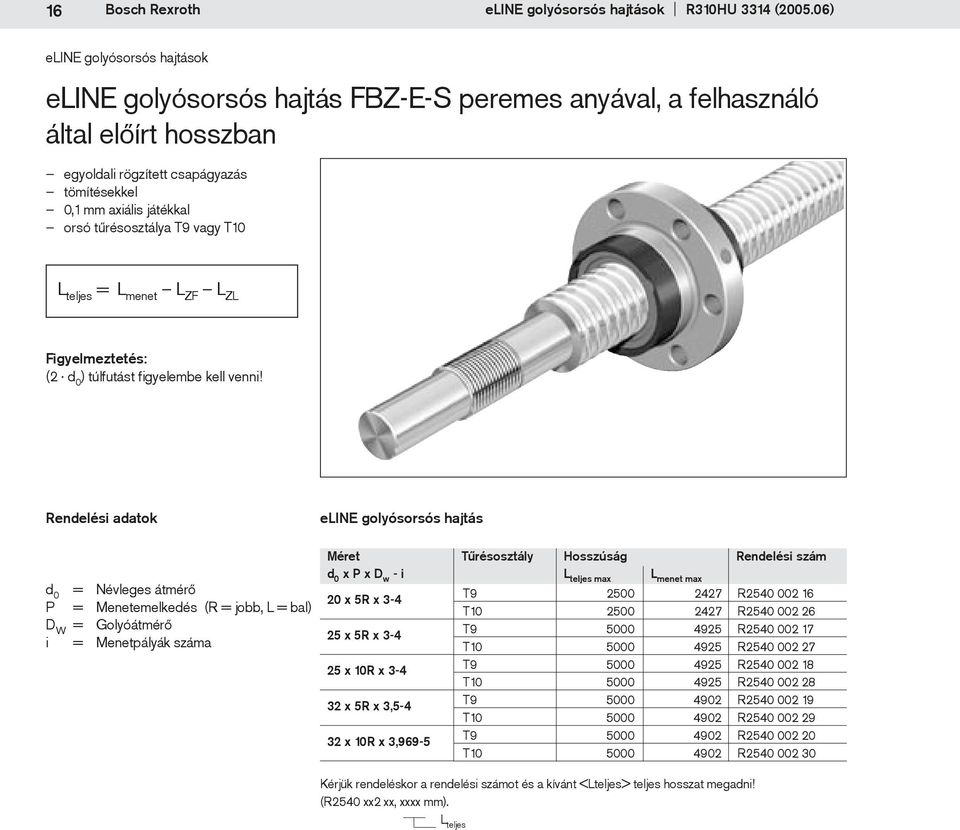

16 16 Bosch Rexroth eline golyósorsós hajtások R310HU 3314 ( ) eline golyósorsós hajtások eline golyósorsós hajtás FBZ-E-S peremes anyával, a felhasználó által előírt hosszban egyoldali rögzített csapágyazás tömítésekkel 0,1 mm axiális játékkal orsó tűrésosztálya T9 vagy T10 L teljes = L menet L ZF L ZL Figyelmeztetés: (2 d 0 ) túlfutást figyelembe kell venni! Rendelési adatok eline golyósorsós hajtás d 0 = Névleges átmérő P = Menetemelkedés (R = jobb, L = bal) D W = Golyóátmérő i = Menetpályák száma Méret d 0 x P x D w - i 20 x 5R x x 5R x x 10R x x 5R x 3, x 10R x 3,969-5 Tűrésosztály Hosszúság Rendelési szám L teljes max L menet max T R T R T R T R T R T R T R T R T R T R Kérjük rendeléskor a rendelési számot és a kívánt <Lteljes> teljes hosszat megadni! (R2540 xx2 xx, xxxx mm). L teljes

17 R310HU 3314 ( ) eline golyósorsós hajtások Bosch Rexroth 17 Orsóvég alak 81 Alászúrás F DIN 509 szerint Menet alászúrás DIN 76 (rövid) Alászúrás E DIN 509 szerint Kenőfurat Műanyag visszatérítő elem Alászúrás E DIN 509 Beszúrás biztosítógyűrűnek DIN 471 menet anya Műanyag visszatérítő elem teljes Anya Nagyság Méretek (mm) d 0 P D 1 D 5 D 6 D 7 L anya L 3 L 4 L 5 L 10 S ϕ ±0,5 ( ) Orsó , M , ,5 16,5 M , M , M , M6 30 Nagyság Alak Méretek (mm) d 0 P d 1 d 2 L ZF D 1 L 1 D 2 L 2 G 1 LG 1 D 3 L ZL L 6 S 1 ST1 LS ,0 16, M12x ,5 h11 1, ,0 21, M15x ,2 h11 1, ,0 21, M15x ,2 h11 1, ,0 28, M20x ,0 h11 1, ,0 27, M20x ,0 h11 1,3 Nagyság Terhelhetőség Sebesség din. C stat. C 0 v max d 0 P (N) (N) (m/min)

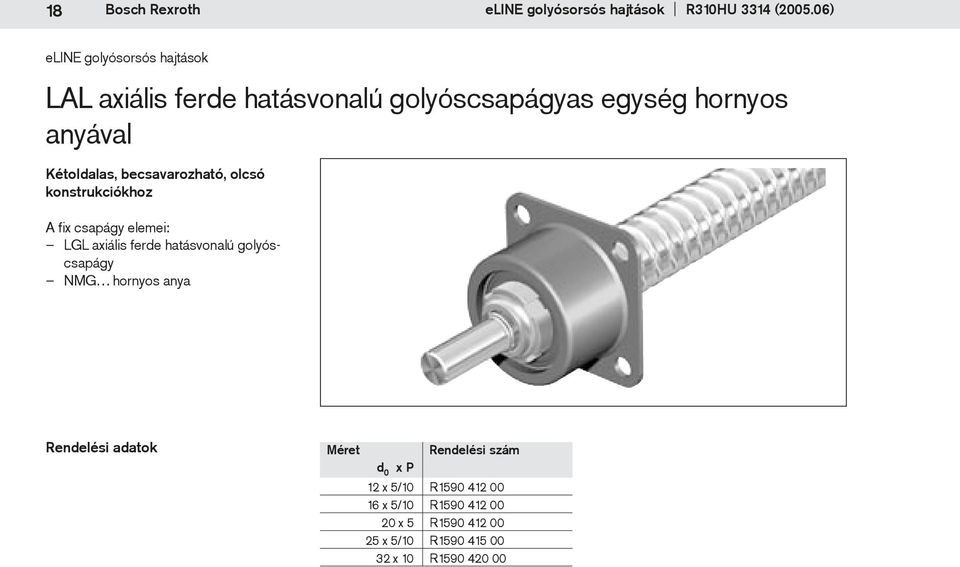

18 18 Bosch Rexroth eline golyósorsós hajtások R310HU 3314 ( ) eline golyósorsós hajtások LAL axiális ferde hatásvonalú golyóscsapágyas egység hornyos anyával Kétoldalas, becsavarozható, olcsó konstrukciókhoz A fix csapágy elemei: LGL axiális ferde hatásvonalú golyóscsapágy NMG hornyos anya Rendelési adatok Méret d 0 x P Rendelési szám 12 x 5/10 R x 5/10 R x 5 R x 5/10 R x 10 R

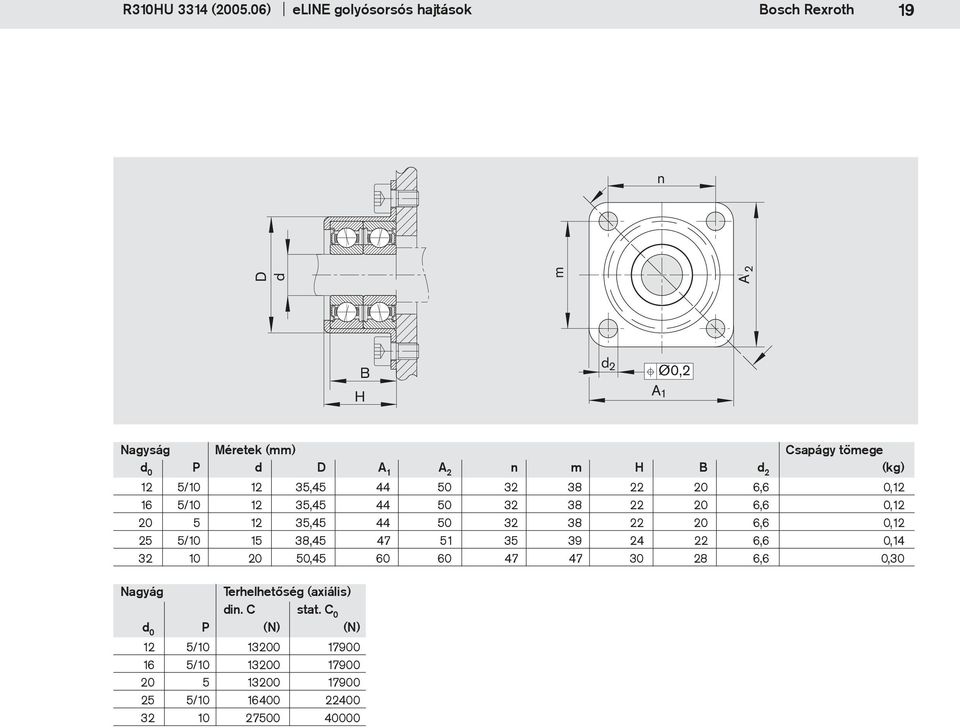

19 R310HU 3314 ( ) eline golyósorsós hajtások Bosch Rexroth 19 Nagyság Méretek (mm) Csapágy tömege d 0 P d D A 1 A 2 n m H B d 2 (kg) 12 5/ , ,6 0, / , ,6 0, , ,6 0, / , ,6 0, , ,6 0,30 Nagyág Terhelhetőség (axiális) din. C stat. C 0 d 0 P (N) (N) 12 5/ / /

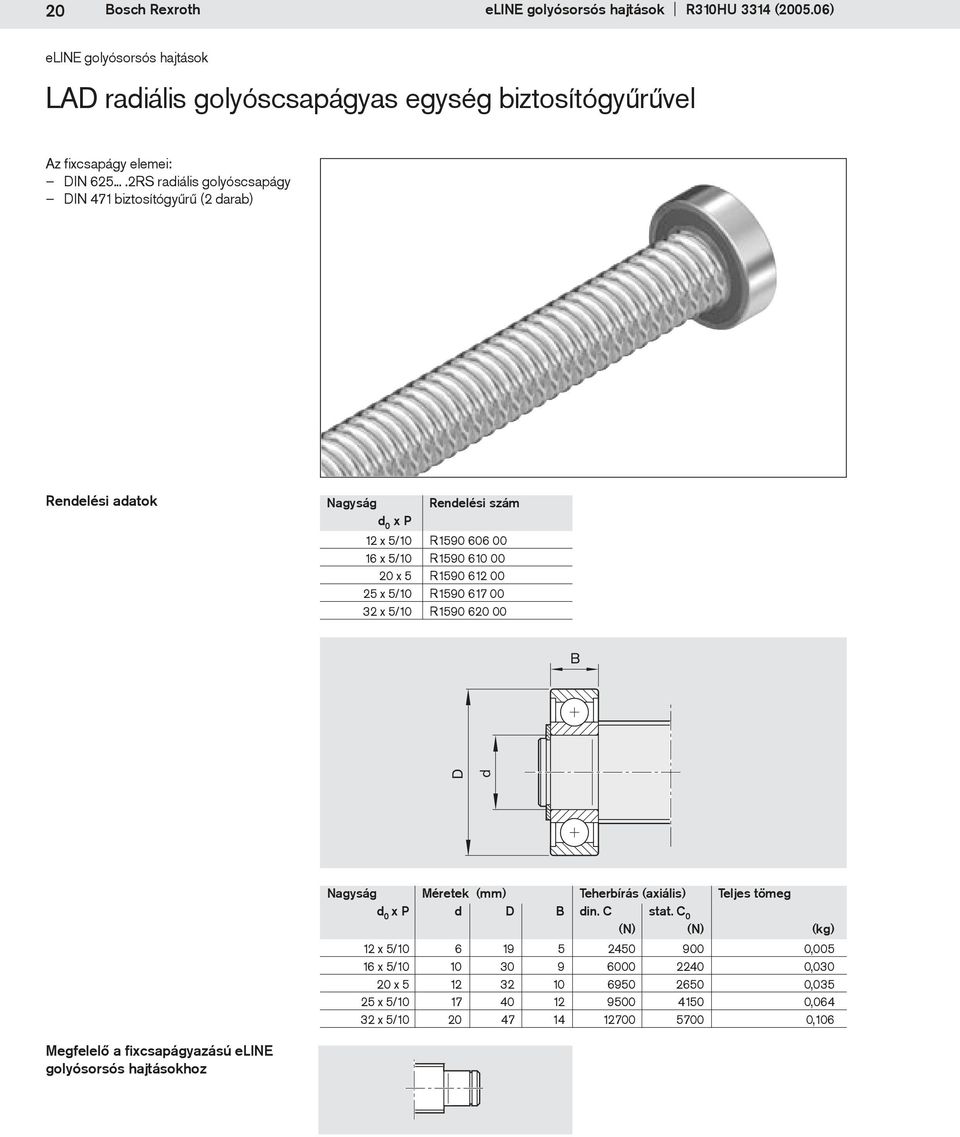

20 20 Bosch Rexroth eline golyósorsós hajtások R310HU 3314 ( ) eline golyósorsós hajtások LAD radiális golyóscsapágyas egység biztosítógyűrűvel Az fixcsapágy elemei: DIN RS radiális golyóscsapágy DIN 471 biztosítógyűrű (2 darab) Rendelési adatok Nagyság d 0 x P Rendelési szám 12 x 5/10 R x 5/10 R x 5 R x 5/10 R x 5/10 R Nagyság Méretek (mm) Teherbírás (axiális) Teljes tömeg d 0 x P d D B din. C stat. C 0 (N) (N) (kg) 12 x 5/ , x 5/ , x , x 5/ , x 5/ ,106 Megfelelő a fixcsapágyazású eline golyósorsós hajtásokhoz

21 R310HU 3314 ( ) eline golyósorsós hajtások Bosch Rexroth 21 Kenés Utánkenés NLGI 2 zsírokra A golyósorsós hajtás használata előtt az anyát a zsírzófuraton keresztül kenőanyaggal kell ellátni. Az utánkenési mennyiségek tömítésekkel szerelt golyósorsós hajtásokra vonatkoznak. Nagyság d 0 x P x D w -i Utánkenési zsírmennyiség (g) Különálló anya, R hengerelt precíziós orsó FBZ-E-S ZEV-E-S 12 x 5R x 2-3 0,3 12 x 10R x 2-2 0,3 16 x 5R x 3-3 0,85 16 x 10R x 3-3 1,0 20 x 5R x 3-4 0,7 1,2 25 x 5R x 3-4 1,1 25 x 10R x 3-4 1,3 32 x 5R x 3,5-4 1,6 32 x 10R x 3, ,3 Kenőanyagként ajánlott a speciálisan a lineáris mozgatástechnika igényeihez kifejlesztett, kimagasló víz- és korrózióállóságú Rexroth Dynalub 510 lítiumalapú, nagy teljesítményű zsír használata. Rendelési szám Jelölés Sűrűségosztály Rexroth DIN51825 DIN51818 szerint Hőmérséket-tartomány ( C) Kiszerelés R Dynalub 510 KP2K 2 20-tól +80-ig 1 x 400g Kúpos kenőfej A golyósmenetes hajtás használata előtt az anyát a zsírzófuraton keresztül kenőanyaggal kell ellátni. Rendelési szám R

22 22 Bosch Rexroth eline golyósorsós hajtások R310HU 3314 ( ) eline golyósorsós hajtások Szerelés Kiszállítási állapot A Rexroth golyósorsós hajtásait többnyire Rexroth Dynalub kenőanyaggal előzsírozva szállítja. Az előzsírzást követő utánkenés zsírral vagy olajjal történhet. Más kenőanyag alkalmazása esetén figyelembe kell venni annak keverhetőségét, illetve összeférhetőségét az eredeti kenéssel. Speciális esetekben, adott rendelési kulcs alapján, kenés nélküli, csak konzervált golyósorsós hajtás szállítható. Figyelem! A használat előtt a választott kenőanyaggal el kell végezni az anya kenését! Tisztítás Zsírtalanításhoz és mosáshoz különféle tisztítószerek használhatók: vízalapú tisztítószerek szerves tisztítószerek Tisztítás után a hajtás minden elemét azonnal alaposan meg kell szárítani, majd konzerválni vagy zsírozni kell (korrózió veszély). Minden esetben be kell tartani a környezet- és munkavédelmi stb. törvényi előírásokat, valamint a tisztítószerre vonatkozó előírásokat (pl. kezelés). Raktározás A golyósorsós hajtások nagyértékű rendszerek, ennek megfelelően elővigyázatos kezelést igényelnek. A sérülések és szennyeződések elkerülésére tartsuk az elemeket a beépítésig a védőfóliában! A csomagolás nélküli egységeket helyezzük V alakú alátétre! Az anya szerelése Különálló anya standard axiális játékkal Különálló anya csökkentett axiális játékkal Az anyás egység csak szerelőhüvely segítségével szerelhető rá a végén megmunkált orsóra. A szerelőhüvely centírozására az orsó tengelye szolgál. A hüvely külső átmérőjének kb. 0,1 mm-rel kisebbnek kell lennie az orsó magátmérőjénél. A legtöbb esetben az anyaegységgel együtt szállított hüvely használható. Az orsómenet kezdetének tökéletesen lekerekítettnek kell lennie a tömítés, valamint az anyaegység belső elemei sérülésének elkerülésére. Az egyes szerelési lépések a következőkben olvashatók. A szétszerelés fordított sorrendben történik. Ekkor is különös gondossággal kell eljárni az anya, az orsó, illetve a belső elemek sérülésének megakadályozására; ellenkező esetben a golyósmenetes hajtás idő előtti tönkremenetele lehet a következmény. Szerelőhüvely Nagyság Méretek (mm) d 0 x P L D i D a 12 x 5/ ,85 16 x 5/ ,7 20 x ,5 25 x 5/ ,7 32 x 5/

23 R310HU 3314 ( ) eline golyósorsós hajtások Bosch Rexroth 23 Szerelési lépések A szerelést a következők szerint kell elvégezni: Távolítsuk el a gumigyűrűt a szerelőhüvely egyik oldaláról! Toljuk a szerelőhüvelyt az anyával együtt a menet kezdetéig! A hüvelynek axiálisan játékmentesen kell felfeküdnie. Az anyaegységet enyhe tengely irányú nyomással, óvatosan csavarozzuk fel a menetre! A szerelőhüvelyt csak akkor távolítsuk el, ha az anyaegység már teljesen rá van csavarozva az orsóra. Beszerelés a gépbe A legtöbb esetben nincs szükség a konzerválószer eltávolítására a beépítés előtt. Szennyeződés esetén a golyósorsós hajtást tisztítani (lásd a Tisztítás részt) és olajozni kell. Az anyaegységet ütközésmentesen, egytengelyűségi hiba nélkül toljuk be a furatba. A rögzítőcsavarokkal lehetőleg nyomatékkulcs segítségével húzzuk meg. Az acél/acél anyagpárosításra vonatkozó maximális meghúzási nyomatékot (R m 370 N/mm 2 ), lásd az alábbi táblázatban. Acél/acél anyagpárosítás Csavarátmérő Meghúzási nyomaték (Nm) Szilárdsági osztály DIN ISO 898 szerint: (mm) M3 1,3 1,8 2,1 M4 2,7 3,8 4,6 M6 9, M M M M Az acél/alumínium és alumínium/alumínium anyagpárosításra vonatkozó maximális meghúzási nyomatékot (R m 280 N/mm 2 ) a következő táblázat tartalmazza. Alumíniumba történő becsavarozáskor a becsavarozási hossznak legalább a csavarátmérő 1,5-szeresének kell lennie. A golyósmenetes hajtás beállítása a gépben A golyósmenetes hajtás egyszerű beállításához az orsón csúsztatható talppal ellátott műszer kapható a Rexroth-tól. Figyelmeztetés: Részletes szerelési útmutató a termékhez csomagolva található. Acél/alumínium és alumínium/alumínium anyagpárosítás Csavarátmérő Meghúzási nyomaték (Nm) Szilárdsági osztály DIN ISO 898 szerint: (mm) M3 1,2 1,2 1,2 M4 2,4 2,4 2,4 M6 8,5 8,5 8,5 M M M M

24 24 Bosch Rexroth eline golyóshüvelyes vezetékek R310HU 3105 ( ) eline golyóshüvelyes vezetékek Termékáttekintés Termékháttér Az eline golyóshüvelyes vezetékek a golyóshüvelyek jól ismert programjának továbbfejlesztését jelentik. A golyóshüvelyeket és a lineáris szetteket játékmentes kivitelben szállítjuk. A termékek élettartamkenéssel vannak ellátva. Az eline golyóshüvelyek előnyei igen kedvező árú golyóshüvelyek általános követelményekhez kis külső méretek különösen kompakt konstrukciókhoz integrált fém tartógyűrűk a külső átmérő kb. 0,1 mm-es túlméretezésével (12-től 40-ig terjedő méret) a biztos rögzítéshez a ház furatában könnyű szerelés: csak be kell préselni nem kell külön rögzíteni edzett acél szegmensek a nagyobb teherbírásért, közvetlen pályakenés a hosszú élettartamért nagy sebesség (5 m/s) számos üreg a kenőanyag tárolására, a hosszú kenési időközökhöz vagy a teljes élettartamra elegendő kenéshez az üregek felfogják az esetlegesen bejutó szennyeződéseket és ezáltal megakadályozzák a golyóshüvely megszorulását integrált tömítőgyűrűk rozsdamentes kivitelben is az orvostechnika, a vegyipar és az élelmiszeripar számára lineáris szettek alumíniumházzal kenés a teljes élettartam kenéssel A további információk megtalálhatók a golyóshüvelyes vezetékek alapkatalógusában.

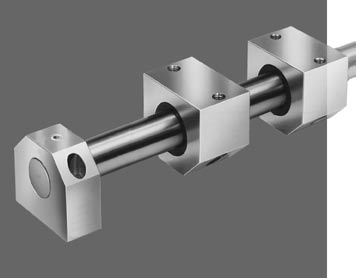

25 R310HU 3105 ( ) eline golyóshüvelyes vezetékek Bosch Rexroth 25 eline golyóshüvelyek Tengelyátmérő 8 és 10 mm eline golyóshüvelyek Tengelyátmérő 12 mm-től 40 mm-ig eline lineáris szett eline lineáris tandem-szettek Precíziós acéltengelyek Tengelybakok

26 26 Bosch Rexroth eline golyóshüvelyes vezetékek R310HU 3105 ( ) eline golyóshüvelyes vezetések Műszaki adatok, méretezés, szerelés Sebesség v max = 5 m/s Gyorsulás a max = 150 m/s 2 Üzemi hőmérséklet 20 C-tól 100 C-ig Méretezés A megadott teherbírást a min vagy a max állás szerinti beépítésnek megfelelően kell figyelembe venni. Szokásos méretezésnél a golyóshüvelyeket úgy kell megválasztani, hogy a külső terhelés a teherbírás 10 és 25%-a közötti értéknek feleljen meg. Ha a terhelési irány egyértelműen adott, és az eline golyóshüvelyek beépíthetők a max állásban, a C max teherbírás (dinamikus teherbírás) vehető figyelembe. Ha nem lehetséges az adott helyzetű beépítés vagy a terhelési irány nem definiált, akkor a minimális teherbírásból kell kiindulni. átmérő Ø d 8 mm tengelyek átmérő Ø d 10 mm-től 16 mm-ig tengelyek átmérő Ø d 20 mm-től 40 mm-ig tengelyek

27 R310HU 3105 ( ) eline golyóshüvelyes vezetékek Bosch Rexroth 27 Szerelés Az eline golyóshüvelyeket csak be kell préselni a ház leélezett furatába. A javasolt furattűrés H7. Rögzítés Átmérő Ø 8 és 10 mm tengelyek: A műanyag külső hüvelyt túlméretezéssel gyártják. Rázkódásnak vagy nagyobb gyorsulásoknak kitett beépítéseket külön rögzíteni kell. Átmérő Ø12 mm-től 40 mm-ig tengelyek: A fém tartógyűrűk külső átmérőjét túlméretezéssel gyártják. Külön rögzítés nem szükséges (furathossz C) eline golyóshüvelyek élettartama Élettartam (km) utánkenéssel gyári kenéssel F/C (terhelés/dinamikus teherbírás) Példa: Ha egy eline golyóshüvelyt a dinamikus teherbírás 20%-ával terhelnek, élettartama gyári kenéssel, kísérleti körülmények között 3000 km km-enkénti utánkenéssel km élettartam érhető el.

28 28 Bosch Rexroth eline golyóshüvelyes vezetékek R310HU 3105 ( ) eline golyóshüvelyes vezetések R0658 eline golyóshüvelyek Normál Konstrukció vezetőkosár anyaga poliacetát (POM) integrált tömítőgyűrűk golyók anyaga gördülőcsapágy-acél edzett acélszegmensek fém tartógyűrűk (12 mm tengelyátmérőtől) Dynalub 510 kenés átmérő Ø 8 és 10 mm tengely átmérő Ø 12 mm-től 40 mm-ig tengely Rozsdamentes (gördülőcsapágy-acél ISO /EN szerint) Konstrukció vezetőkosár anyaga poliacetát (POM) integrált tömítőgyűrűk golyók anyaga rozsdamentes gördülőcsapágy-acél rozsdamentes acélszegmensek rozsdamentes fém tartógyűrűk (12 mm tengelyátmérőtől) Dynalub 510 kenés Tengely Rendelési szám két integrált tömítéssel Ø d normál rozsdamentes (mm) Tömeg 8 R R , R R , R R , R R , R R , R R , R R , R R ,140 (kg)

29 R310HU 3105 ( ) eline golyóshüvelyes vezetékek Bosch Rexroth 29 Méretek Méretek (mm) Golyósorok Teherbírás (N) száma normál rozsdamentes dinamikus C dinamikus C Ø d D C min max min max ±0,

30 30 Bosch Rexroth eline golyóshüvelyes vezetékek R310HU 3105 ( ) eline golyósorsos vezetések R1027 eline zárt lineáris szettek Normál Konstrukció könnyűszerkezetű (alumínium) precíziós ház normál eline golyóshüvely két integrált tömítőgyűrű Dynalub 510 kenés Rozsdamentes Konstrukció könnyűszerkezetű (alumínium) precíziós ház rozsdamentes eline golyóshüvely két integrált tömítőgyűrű Dynalub 510 kenés Tengely Ø d (mm) Rendelési szám Tömeg normál rozsdamentes 1) 12 R R ,08 16 R R ,11 20 R R ,15 25 R R ,27 30 R R ,40 40 R R ,75 1) Rozsdamentes golyóshüvely (gördülőcsapágy-acél ISO /EN szerint) (kg)

31 R310HU 3105 ( ) eline golyóshüvelyes vezetékek Bosch Rexroth 31 Méretek fő terhelési irány Méretek (mm) Ø d D H H tűrése H 1 A L E S 2) S 1 N 1 N 2 H 4 H 1) (µm) ±0, ± ,3 M ± ,3 M ,3 M ,6 M ,6 M ,4 M Tengely Teherbírás 3) (N) Ø d normál rozsdamentes (mm) dinamikus C dinamikus C ) d névleges tengelyátmérőre vonatkozóan. 2) ISO rögzítőcsavar. 3) A megadott teherbírások a fő terhelési irányra vonatkoznak. A fő terhelési iránytól eltérő terhelési irány esetében a teherbírást a következő tényezőkkel kell megszorozni: Ø 12 és 16 mm tengelyeknél: f = 0,90 Ø 20 mm-től 40 mm-ig tengelyeknél: f = 0,79

32 32 Bosch Rexroth eline golyóshüvelyes vezetékek R310HU 3105 ( ) eline golyóshüvelyes vezetések R1029eLINE zárt lineáris tandem-szett Normál Konstrukció könnyűszerkezetű (alumínium) precíziós tandemház két normál eline golyóshüvely két integrált tömítőgyűrű Dynalub 510 kenés Rozsdamentes Konstrukció könnyűszerkezetű (alumínium) precíziós tandemház két rozsdamentes eline golyóshüvely két integrált tömítőgyűrű Dynalub 510 kenés Tengely Ø d (mm) Rendelési szám Tömeg normál rozsdamentes 1) 12 R R ,17 16 R R ,24 20 R R ,31 25 R R ,57 30 R R ,80 40 R R ,54 1) Rozsdamentes golyóshüvely (gördülőcsapágy-acél ISO /EN szerint) (kg)

33 R310HU 3105 ( ) eline golyóshüvelyes vezetékek Bosch Rexroth 33 Méretek fő terhelési irány X nézet Méretek (mm) Ø d D H H tűrése 1) H H 1 A L E 1 E 2 S 2) S 1 N 1 N 2 H 4 (µm) ±0,15 ±0, ± ,3 M ± ,3 M ,3 M ,6 M ,6 M ,4 M Tengely Teherbírás 3) (N) statikus billenő- Ø d normál rozsdamentes nyomaték (Nm) (mm) dinamikus C dinamikus C M Lo ) d névleges tengelyátmérőre vonatkozóan. 2) ISO rögzítőcsavar. 3) A megadott teherbírások a fő terhelési irányra vonatkoznak. A fő terhelési iránytól eltérő terhelési irány esetében a teherbírást a következő tényezőkkel kell megszorozni: Ø 12 és 16 mm tengelyeknél: f = 0,90 Ø 20 mm-től 40 mm-ig tengelyeknél: f = 0,79

34 34 Bosch Rexroth eline golyóshüvelyes vezetékek R310HU 3105 ( ) eline golyóshüvelyes vezetések Precíziós acéltengelyek Áttekintés Tengely Tömör tengelyek rendelési száma L max Ø d nemesíthető acél X46Cr13 krómozott (mm) h6 h6 h6 (m) 8 R R ,5 10 R R (Niro 3,5) 12 R R R R R R R R R R R R R R R R R R Tengelymegmunkálás Darabolva és leélezve Homlokoldali belső menet Ø DIN 336 szerint DIN 13 szerint Beszúrás a biztosítógyűrű számára DIN 471 szerint Méretajánlás Rendelési példa 4 darab Ø 20h6 lineáris tengely, 480 mm hosszúságban, nemesíthető acélból, mindkét oldali leélezéssel és M12 x 28 homlokoldali belső menettel az egyik oldalon: 4 db R , 480 mm, homlokoldali belső menet M12 x 28 egy oldalról Méret (mm) Ød d 1 /d 2 t 1 /t 2 b 1 d 3 +0,1 DIN 471 biztosítógyűrű Méret (mm) Rendelési szám 8 M4 10 0,9 7,6-0,06 8x0,8 R M4 10 1,1 9,6-0,11 10x1 R M5 12,5 1,1 11,5-0,11 12x1 R M6 16 1,1 15,2-0,11 16x1 R M8 19 1,3 19-0,13 20x1,2 R M ,3 23,9-0,21 25x1,2 R M ,6 28,6-0,21 30x1,5 R M ,85 37,5-0,25 40x1,75 R

35 R310HU 3105 ( ) eline golyóshüvelyes vezetékek Bosch Rexroth 35 R1058 tengelybakok Anyag Alumínium Konstrukció az eline golyóshüvelyes lineáris szettekhez igazodó, rendkívül kicsi beépítési magasság rögzítés felülről a jobb hozzáférhetőség érdekében nagyobb biztonság a nagyobb menetátmérőjű rögzítőcsavarral menet az alulról történő rögzítéshez átmenő furat a felülről történő rögzítéshez Tengely Rendelési szám Ø d (mm) Tömeg 12 R , R , R , R , R , R ,470 (kg) Méretek Méretek (mm) Meghúzási Ø d d H 1) H 1 A B E S 2) S 1 N 1 N 2 H 4 SW nyomaték H8 ±0,01 ±0,15 (Nm) ,3 M ,5 3, ,3 M ,5 3, ,6 M ,0 6, ,4 M , ,4 M , ,5 M ,0 30 1) d névleges tengelyátmérőre vonatkozóan 2) ISO rögzítőcsavarok

36 36 Bosch Rexroth eline Schienenführungen sínes vezetékek R310HU R310DE ( ) eline sínes vezetékek Termékáttekintés Produkthintergrund Termékháttér Alkalmazási területek Anwendungsbereiche Profilschienenführungen A profilsínes vezetékek mára haben standard sich inzwischen megoldásokká als Standardlösung váltak a lineáris für mozgatásokban. A vezetékeket durchgesetzt. nagy Diese precizitású wurden alkalmazásokhoz für hochgenaue fejlesztették Anwendungen ki, ahol ent- lineare Bewegungen wickelt, nagy megvezetési wo hohe Führungsgenauigkeiten pontosságra és merevségre und Steifigkeiten van szükség, gefordert mint például sind, a z.b. szerszámgépekben. Werkzeugmaschine. Ezen felül Daneben is azonban haben igen sich széles aber a weitere sínes vezetékek breite Anwendungs- felhasználási in der felder köre, de für ezeknél Schienenführungen gyakran nem entwickelt. követelmény Hier a nagy kommt merevség es häufig és nicht megvezetési auf hohe Steifigkeit pontosság. und Führungsgenauigkeit an. Für Az utóbbi solche alkalmazásokhoz Anwendungen wurde fejlesztette das Rexroth ki a Rexroth eline az Schienenführungsprogramm programját. entwickelt. Ide tartoznak Besonders elsősorban für den a Leichtmaschinenbau, könnyű üzemű gépek, sowie valamint für Hand- az anyag- eline sínes vezetékek habungs- mozgatás und és a Positionierbewegungen, pozicionálási mozgatások, bei ahol denen a hangsúly es auf ökonomische a nagy terhelhetőség Realisierung mellett bei a gazdaságosságon gleichzeitig hoher van. Belastbarkeit ankommt. Die Az edzett aus Aluminium-Knetlegierung golyóscsapágy acél vezetőpályákkal mit Laufbahnen kombinált aus gehärtetem alumíniumötvözet Wälzlagerstahl vezetőkocsik bestehenden és vezetősínek Führungswagen előnye und a kis Führungsschienen súly és beépítési zeichnen méretek, sich valamint durch a niedriges mind a négy Gewicht, fő terhelési kompakte irányban Baumaße azonos sowie terhelhetőség. gleiche Tragfähigkeit in allen vier Hauptlastrichtungen aus. Könnyű üzemű gépek, anyagmozgatási technika, készülékgyártás, szereléstechnika, pozicionálás, kézi tolórendszerek, gépburkolatok, ajtók és ablakok, ház- és épülettechnika, kiállítás- és üzletépítés, faipari gépek, háziipari alkalmazások és Leichtmaschinenbau, számos egyéb. Handhabungstechnik, Vorrichtungsbau, Montagetechnik, Positioniereinheiten, Handverschiebesysteme, Maschineneinhausungen, Türund Fenstertechnik, Haus- und Gebäudetechnik, Messe- und Ladenbau, Holzmaschinen, Heimwerkerbedarf und vieles mehr. Az új eline sínes vezetékek legfontosabb tulajdonságai: A piacon legkeresettebb három méretben kaphatók a DIN szerint. Kialakításuknak köszönhetően a szerelőfelület nagyobb párhuzamossági és magassági eltérései is megengedettek. Esetenként megmunkálás nélküli felületre is szerelhetők. Különösen kompakt, könnyű építési mód, 60%-os súlymegtakarítás az acél kivitelekkel szemben. Jelentősen jobb korrózióállóság az acél kivitelekkel összehasonlítva. A vezetőkocsikat gyárilag, hosszú időre elegendően előzsírozzuk. A golyóskocsik két pontossági, illetve négy előfeszítési osztályban kaphatók. A vezetőkocsik a golyók biztonságos megtartásával lehúzhatók a sínről. Minden eline vezetőkocsit szerelt tömítéssel szállítunk. Opcionális tömítő előtétzsírzó a kenési intervallum meghosszabbításához, illetve gyakran élettartamkenéshez, valamint tömítésre. Ütközőél a vezetősínek mindkét oldalán. Az összes pontossági osztály kombinálható egymással. A cserélhetőség és az egyedileg rendelhető vezetőkocsik és vezetősínek világszerte egyedülálló logisztikai előnyöket kínálnak. A csatlakoztatási méretek megegyeznek az acél golyóssínes vezetékek méreteivel. Azonos vezetősínek a golyós- és futógörgős kocsikhoz. A golyóssínes vezetékek más programjához további információk a Rexroth golyóssínes vezetékek főkatalógusban találhatók.

37 R310DE R310HU ( ) eline eline Schienenführungen sínes vezetékek Bosch Rexroth 37 Peremes golyóskocsik standard magasság alacsony kivitel (25-ös méret) Standard futógörgős kocsik Tömítő előtétzsírzó eline golyós- és futógörgős kocsikhoz (tartozék) Keskeny golyóskocsik standard magasság alacsony kivitel (25-ös méret) Rövid futógörgős kocsik Kézi rögzítő

38 38 Bosch Rexroth eline Schienenführungen sínes vezetékek R310HU R310DE ( ) Műszaki adatok, méretezés, szerelés Általános műszaki adatok és számítások Sebesség v max = 2 m/s (eline golyóskocsival) v max = 12 m/s (eline futógörgős kocsival) Gyorsulás a max = 30 m/s 2 (eline golyóskocsival) a max = 50 m/s 2 (eline futógörgős kocsival) Hőmérséklet-tartomány q = 0-60 C Tömítés Minden eline vezetőkocsit tömítéssel szállítunk. A C dinamikus terhelhetőség definíciója Nagyságában és irányában változatlan radiális terhelés, amelyet egy lineáris gördülőcsapágy elméletileg fel tud venni 100 km futásnak megfelelő élettartam alatt (ISO része szerint). Megjegyzés az F max maximális terhelhetőséghez Az eline sínes vezetékek súlyoptimalizált konstrukciójából fakadóan a maximális megengedett erők statikus és dinamikus terhelésre egyaránt érvényesek. A névleges élettartam definíciója és számítása A névleges élettartam 90%-os valószínűséggel elérhető. A számolt élettartam egyetlen lineáris gördülőcsapágyra vagy azonos feltételek között működő, azonos csapágyak csoportjára vonatkozik, általánosan használt anyagot, normál gyártási minőséget és szokásos működési körülményeket feltételezve (ISO része szerint), valamint optimális beépítési viszonyok mellett. Névleges élettartam állandó sebesség mellett Az L vagy <L h > névleges élettartam az (1) vagy a (2) képlet szerint számítható ki: (1) (2) C L = ( ) F L h = L 2 s n S 60 L = várható élettartam (m) L h = várható élettartam (h) C = dinamikus terhelhetőség (N) F = ekvivalens terhelés (N) s = lökethossz* (m) n S = löketfrekvencia (kettős löketnél) (min -1 ) * A vezetőkocsi kétszeresénél kisebb lökethossz esetén csökkent teherbírás. Kérjen külön tájékoztatást!

39 R310DE R310HU ( ) eline eline Schienenführungen sínes vezetékek Bosch Rexroth 39 Általános szerelési tudnivalók A szerelt sínnek a vezetősínen és a vezetőkocsin mért párhuzamossága A P 1 párhuzamossági eltérés megnöveli az előfeszítést. A táblázatban megadott értékek betartása mellett az élettartamra gyakorolt hatás többnyire elhanyagolható. c Az eline sínes vezetékek lényegesen nagyobb szerelési tűrést engednek meg az acélsínes vezetékekhez képest. Nagyság Größe Parallelitätsabweichung 1 párhuzamossági eltérés P 1 (mm) bei különböző Vorspannungsklasse előfeszítési osztályokra Golyóskocsi Kugelwagen Futógörgős Laufrollenwagen kocsi C0 C1 C , , , , , , , , ,042 Magassági eltérés Az S 1 és S 2 magassági eltérések megengedett értékének betartása mellett az élettartamra gyakorolt hatás többnyire elhanyagolható. A vezetősínek S 1 megengedett magassági eltéréséből a H méretnek a Műszaki adatok fejezet pontossági osztályokat tartalmazó táblázata szerinti tűrését le kell vonni. S 1 megengedett keresztirányú magassági eltérés S 1 = a Y S 1 = megengedett magasságeltérés (mm) a = vezetősínek távolsága (mm) Y = szorzószám Szorzószám Berechnungsfaktor Előfeszítési bei Vorspannungsklasse osztály Golyóskocsi Kugelwagen Futógörgős Laufrollenwagen kocsi C0 C1 C1 Y 1, , , S 2 megengedett hosszirányú magassági eltérés A vezetőkocsik S 2 megengedett magassági eltéréséből a Műszaki adatok fejezet pontossági osztályokat tartalmazó táblázata szerinti H méret max. különbsége egy sínen tűrést le kell vonni. S 2 = b X S 2 = megengedett magasságeltérés (mm) b = vezetőkocsik távolsága (mm) X = szorzószám Előfeszítési osztályok C0 = előfeszítés nélkül C1 = előfeszítéssel Szorzószám Berechnungsfaktor Előfeszítési bei Vorspannungsklasse osztály Golyóskocsi Kugelwagen Futógörgős Laufrollenwagen kocsi C0 C1 C1 X , ,

40 40 Bosch Rexroth eline Schienenführungen sínes vezetékek R310HU R310DE ( ) Műszaki adatok, méretezés, szerelés Általános műszaki adatok és számítások Pontossági osztályok és tűrésük Az eline golyóssínes vezetékeket kétféle pontossági osztályban, az eline futógörgős vezetékeket csak az E pontossági osztályban szállítjuk. H P 1 A 3 P 1 P 1 Problémamentes cserélhetőség a nagy pontosságú gyártásnak köszönhetően A vezetősíneket és a vezetőkocsikat a Rexroth különösen a gördülőpályák vonatkozásában nagy pontossággal gyártja, így az egyes elemek szabadon cserélhetők. Például különböző vezetőkocsik problémamentesen szerelhetők fel ugyanarra a megfelelő méretű vezetősínre. Pontossági osztály A H és az A 3 méret tűrése (µm) A H és az A 3 méret max. különbsége egy sínen H, A 3 (µm) H A 3 N ±100 ±40 30 E ±120 ±70 60 A kocsi közepén mérve: A kocsik és a sínek tetszőleges kombinációjára, a teljes sínhosszon Különböző kocsikra, azonos sínpozícióban A megvezetés P 1 párhuzamossági eltérése üzem közben A kocsi közepén mérve Jelölések magyarázata P 1 = párhuzamossági eltérés L = sínhosszúság

41 R310DE R310HU ( ) eline eline Schienenführungen sínes vezetékek Bosch Rexroth 41 Pontossági osztályok kombinálása Kocsik Sínek N E (µm) (µm) N H méret tűrése +/ 100 +/ 110 A 3 méret tűrése +/ 40 +/ 60 H és A 3 méret max. eltérése egy sínen E H méret tűrése +/ 115 +/ 120 A 3 méret tűrése +/ 50 +/ 70 H és A 3 méret max. eltérése egy sínen Ajánlás a pontossági osztályok kombinálására Rövid löketek és kis vezetőkocsi-távolságok esetén javasolt: A vezetőkocsik magasabb pontossági osztályba tartozzanak, mint a vezetősín. Hosszú löketek és nagyobb vezetőkocsitávolságok esetén javasolt: A vezetősín magasabb pontossági osztályba tartozzon, mint a vezetőkocsik. A rendszer-előfeszítés megválasztása Az előfeszítési osztály megválasztása Az előfeszítés nélküli kiviteleknél kis játék van a vezetőkocsik és a sínek között. Két sínen, sínenként legalább két vezetőkocsi alkalmazása esetén a játékot a párhuzamossági tűrés legtöbbször kiegyenlíti. Kód Kivitel Alkalmazási terület C0 előfeszítés nélkül Különösen könnyen járó vezetékrendszerekhez minimális súrlódásnál és kis külső behatásoknál, valamint egyenetlen szerelőfelülethez. C1 előfeszítéssel Nagyobb pontosságú vezetékrendszerekhez kis külső terhelésnél.

42 42 Bosch Rexroth eline Schienenführungen sínes vezetékek R310HU R310DE ( ) Műszaki adatok, méretezés, szerelés Terheléstől függő méretezés Használat tartama F comb F 0.15C feltétel teljesülésekor a használat tartamára a táblázatban közölt értékek mérvadóak. Az értékek F = 0,15 x C esetére érvényesek F comb F 0.15C 0,15C Például: F comb = 1500 N esetén legalább a 20-as méretet kell alkalmazni. Maximális megengedett terhelés Nagyság Golyóskocsik R2041 futógörgős kocsik F 0.15C (N) F 0.15C (N) Használat tartama Feltétel 4000 km Standard kocsi alkalmazásakor km Két tömítő előtétzsírzó kiegészítő alkalmazásával km A tömítő előtétzsírzók újraolajozásával km megtétele után. c c Vegye figyelembe a csavarkötések maximális terhelését! Vegye figyelembe a kenőanyagok általános használati tartamát! A csapágyterhelés számítása egy vezetőkocsira M X M Y M Z F Z F Y F comb = k f ( F Z + F Y + C MX + C MY ) + C M Z ) M t M L M L F comb = Kombinált ekvivalens terhelés (N) F Y, F Z = Dinamikus terhelések (N) M X = Az X tengelyre vonatkozó nyomaték 1) (Nm) M Y = Az Y tengelyre vonatkozó nyomaték 2) (Nm) M Z = A Z tengelyre vonatkozó nyomaték 2) (Nm) M t = Dinamikus torziós terhelőnyomaték (Nm) Az értékeket lásd a vezetőkocsiknál! M L = Dinamikus hosszanti terhelőnyomaték (Nm) Az étékeket lásd a vezetőkocsiknál! k f = Üzemi tényező Az értékeket lásd a táblázatban! 1) 2) Az M X nyomaték csak egy vezetősín alkalmazása esetén érvényes maradéktalanul. Az egyéb esetekre lásd a Tudnivalók a nyomatékszámításhoz részt! Az M Y és M Z csak arra az esetre érvényes, ha egy vezetősínre csak egy vezetőkocsit szerelnek. Az egyéb esetekre lásd a Tudnivalók a nyomatékszámításhoz részt!

43 R310DE R310HU ( ) eline eline Schienenführungen sínes vezetékek Bosch Rexroth 43 A k f üzemi tényező javasolt értékei Üzemi tényező Alkalmazás Golyóskocsi Futógörgős kocsi Lineáris megvezetés kézi hajtással Ajtóvezetés, ülésállítás, világítótestek toló mozgatása, védőrácsok megvezetése, általános labortechnika, mérőeszközök toló mozgatása Alkalmazás lineáris tengelynél, golyósorsós hajtással Alkalmazás lineáris tengelynél, fogasléces hajtással Alkalmazás lineáris tengelynél, fogasszíjas hajtással Szerszámgép mellékhajtás, szennyeződésmentes környezet Alkalmazás lineáris tengelynél, pneumatikus hajtás Alkalmazás lineáris tengelynél, lineármotoros hajtás Alkalmazás erős szennyeződés esetén Nem alkalmazható például: Szerszámgép főtengelyében; agresszív fűrészporos környezetben; rázótovábbítókban Golyóskocsik esetében, ha: q > 60 C, a > 30 m/s 2, v > 2 m/s Futógörgős kocsik esetében, ha: q > 60 C, a > 50 m/s 2, v > 12 m/s Baleset- és életveszély esetén (például biztosítás nélküli fej feletti beépítés)

44 44 Bosch Rexroth eline Schienenführungen sínes vezetékek R310HU R310DE ( ) eline golyóskocsik FNS R2031 vezetőkocsik Peremes, normál, standard magasság Alumíniumötvözet kocsitest Edzett acél gördülőpályák DIN 5401 acélgolyók DE tömítőegységgel Dynalub 510 előkenés F comb F 0.15C esetén a megadott minimális használati tartam alatt utánkenés nem szükséges Größe Nagyság Genauigkeitsklasse Pontossági osztály Materialnummern Rendelési szám C0 C1 15 N R R E R N R R E R N R R E R

45 R310DE R310HU ( ) eline eline Schienenführungen sínes vezetékek Bosch Rexroth 45 A S 2 B H H 1 V 1 S 1 B2 N 6 N 1 H 2 A 3 A 2 A 1 S 5 T = 60 mm B 1 E 2 E 1 Schmiernippel A zsírzócsonk csak nur an DSE Dichtschmiereinheit tömítő előtétzsírzóra (DSE) szerelhető. montierbar. Nagyság Méretek (mm) Tömeg 1) A A 1 A 2 A 3 B B 1 B 2 H H 1 H 2 V 1 E 1 E 2 N 1 ±0.5 N 6 S 1 S 2 S 5 (kg) M M M Terhelhetőség 2) (N) Nyomaték (Nm) M Z M Y 1) Nagyság C F max M t M tmax M L M Lmax Figyelmet érdemel a vezetőkocsi kis tömege. 2) A dinamikus terhelhetőségek és a nyomatékok löketméter használatra vonatkoznak löketméter esetén a táblázat szerinti C, M t és M L értékek 1,26-dal szorzandók.

46 46 Bosch Rexroth eline Schienenführungen sínes vezetékek R310HU R310DE ( ) eline golyóskocsik SNS R2032 vezetőkocsik Keskeny, normál, standard magasság Alumíniumötvözet kocsitest Edzett acél gördülőpályák DIN 5401 acélgolyók DE tömítőegységgel Dynalub 510 előkenés F comb F 0.15C esetén a megadott minimális használati tartam alatt utánkenés nem szükséges Größe Nagyság Genauigkeitsklasse Pontossági osztály Materialnummern Rendelési szám C0 C1 15 N R R E R N R R E R N R R E R

47 R310DE R310HU ( ) eline eline Schienenführungen sínes vezetékek Bosch Rexroth 47 A S 2 H 2 N 6 A 3 A 2 A 1 S 5 B 1 H E 2 H 1 V 1 N 1 B B2 T = 60 mm E 1 Schmiernippel A zsírzócsonk csak nur an DSE Dichtschmiereinheit tömítő előtétzsíróra (DSE) szerelhető. montierbar. Nagyság Méretek (mm) Tömeg 1) A A 1 A 2 A 3 B B 1 B 2 H H 1 H 2 V 1 E 1 E 2 N 1 ±0.5 N 6 S 2 S 5 (kg) M M M Terhelhetőség 2) (N) Nyomaték (Nm) M Z M Y 1) 2) Nagyság C F max M t M tmax M L M Lmax Figyelmet érdemel a vezetőkocsi kis tömege. DA dinamikus terhelhetőségek és a nyomatékok löketméter használatra vonatkoznak löketméter esetén a táblázat szerinti C, M t és M L értékek 1,26-dal szorzandók.

48 48 Bosch Rexroth eline Schienenführungen sínes vezetékek R310HU R310DE ( ) eline golyóskocsik FNN R2033 vezetőkocsik Peremes, normál, alacsony Alumíniumötvözet kocsitest Edzett acél gördülőpályák DIN 5401 acélgolyók DE tömítőegységgel Dynalub 510 előkenés F comb F 0.15C esetén a megadott minimális használati tartam alatt utánkenés nem szükséges Nagyság Pontossági osztály Rendelési szám C0 C1 25 N R R E R szeptembertől szállítható
