2 2 Bosch Rexroth GoTo Célzott Szállítási Program GoTo Célzott Szállítási Program A megfelelő termékek a megfelelő időben A mai globális piaci versenyben minden másodperc számít. Ezért hoztuk létre a GoTo Célzott Szállítási Programot, mely gyors rendelkezésre állást biztosít Ügyfeleink részére. Segítségével egyszerűen kiválaszthatja minőségi Rexroth termékeinket. Válassza célzott szállítási programunkat, és profitáljon az alkalmazásfejlesztés területén nyert versenyelőnyökből. A GoTo Program jellemzői Gyors rendelkezésre állás a termékek széles skálájában Egyszerűen használható katalógus Versenyképes árképzés a sürgősen szükséges temékekre Bizonyított Rexroth minőség és teljesítmény A GoTo Program előnyei Gyorsabb tervezés és lebonyolítás Nagyobb piaci reakciókészség Alacsonyabb rendszerköltségek Megbízható gépteljesítmény Hosszú távú vevőelégedettség A cikkszámokat és a rendelési információt lásd a... oldalon.

3 GoTo Célzott Szállítási Program Bosch Rexroth 3 GoTo Célzott Szállítási Program A GoTo Célzott Szállítási Program mindent leegyszerűsít azért, hogy megkönnyítse a legnépszerűbb Rexroth termékek gyors kiválasztását. Ön előnyökre tesz szert a termékinformáció gyors elérése, a piaci elvárásoknak megfelelő vagy annál jobb, megbízható szállítási határidők, az egyszerűsített árazás és az értéknövelt vevőszolgálat révén. GoTo Program szállítási feltételei Hogyan rendelhet? Kérjük adja meg világosan minden rendelési tételsoron, hogy GoTo szállítási határidőt kér. A maximálisan rendelhető mennyiségi korlátokon túlmenő termékrendelések visszaigazolása mindig az aktuális készlettől függ, ezért utószállítás lehetséges. A jelen katalógusban felsorolt tételeket a Bosch Rexroth Kft. szállítja a megadott időtartamon belül. Sürgős szállítási igény esetén kérjük, vegye fel a kapcsolatot a területi értékesítő mérnökkel. A GoTo program keretében megrendelt áruk esetében Ft feletti rendelési értéknél a kiszállítás ingyenes, ezen érték alatti rendeléseknél Ft szállítási költséget számolunk fel. Minden tételre fenntartjuk az előértékesítés jogát. Javasoljuk, hogy különleges szállítási igényeit a rendelés során külön jelezze számunkra! Bármely értékesítésre az Általános Szerződési Feltételek -ben foglaltak érvényesek, amelyek az alábbi oldalon olvashatók: A Bosch Rexroth Kft. fenntartja a jogot a program bármikori, külön értesítés nélkül történő megváltoztatására. Felelősség: A gyártó semmilyen jótállási igényt vagy felelősséget nem vállal olyan károkért, amelyek a berendezés helytelen használatára, visszaélésekre vagy a berendezésen végzett olyan módosításokra vezethetők vissza, amelyet a gyártó előzetesen nem engedélyezett. A gyártó nem fogad el igényt azon esetben, ha nem eredeti alkatrészeket használtak. Bosch Rexroth Kft Minden jog fenntartva a ROBERT BOSCH Gmbh és a BOSCH REXROTH Kft. számára, ideértve a szabadalmi jogokat is. Fenntartjuk a jogot a műszaki változtatások értesítés nélküli végrehajtására. Esetleges nyomdai hibákért és kihagyásokért nem vállalunk felelősséget. A cikkszámokat és a rendelési információt lásd a... oldalon.

4 4 Bosch Rexroth GoTo Célzott Szállítási Program Bosch Rexroth Magyarország: Globális jelenlét, lokális támogatás A Bosch Rexroth a a globális gyártást, az értékesítést, a szerviz-, és a disztribúciós lehetőségeket egyaránt felhasználja, annak érdekében, hogy Ön gyorsan kézhez kaphassa terméket, amelyre szüksége van. Lokális támogatású globális forrásaink felkészültek az Ön igényeinek kielégítésére. Értékesítési hálózat Marton László Értékesítő mérnök Szakterület: Hidraulika Cím: 1103 Budapest, Gyömrői út 104. Tel.: Fax: Mobil: laszlo.marton@boschrexroth.hu Pászti Károly Értékesítő mérnök Szakterület: Lineár- és szereléstechnika Cím: 1103 Budapest, Gyömrői út 104. Tel.: Fax: Mobil: karoly.paszti@boschrexroth.hu Kósa Ilona Értékesítő mérnök Szakterület: Villamos hajtások és vezérlések Cím: 1103 Budapest, Gyömrői út 104. Tel.: Fax: ilona.kosa@boschrexroth.hu Szeles Edit Értékesítő mérnök Szakterület: Hidraulika Cím: 1103 Budapest, Gyömrői út 104. Tel.: Fax: Mobil: edit.szeles@boschrexroth.hu Ravasz Tímea Értékesítő mérnök Szakterület: Lineár- és szereléstechnika Cím: 1103 Budapest, Gyömrői út 104. Tel.: Fax: timea.ravasz@boschrexroth.hu Szilasi Zsolt Értékesítő mérnök Szakterület: Hidraulika Cím: 1103 Budapest, Gyömrői út 104. Tel.: Fax: zsolt.szilasi@boschrexroth.hu Horváth Henrietta Értékesítő mérnök Szakterület: Szereléstechnika Cím: 1103 Budapest, Gyömrői út 104. Tel.: Fax: henrietta.horvath@boschrexroth.hu A cikkszámokat és a rendelési információt lásd a... oldalon.

5 GoTo Célzott Szállítási Program Bosch Rexroth 5 Tartalomjegyzék oldalszám Lineáris mozgatás- és szereléstechnika 6 Alumínium vázszerkezetek 37 Villamos hajtások és vezérlések 52 A cikkszámokat és a rendelési információt lásd a... oldalon.

6 GoTo Termékek Célzott szállítási program Lineáris mozgatásés szereléstechnika Alumínium vázszerkezetek Villamos hajtásokés vezérlések

7 GoTo Célzott Szállítási Program Bosch Rexroth 7 Tartalomjegyzék oldalszám Golyósorsós hajtások 8 Golyósorsók 9 Golyósanyák 10 Komplett csapágyazások 13 Lineáris golyóshüvelyek, rúdvezetékek 14 eline golyóshüvelyek 15 Szuper A golyóshüvelyek 16 Standard golyóshüvelyek 17 Lineáris szettek 18 Tengelybakok 20 Rúdvezetékek 21 Golyós vezetősín rendszerek 22 Miniatűr golyós vezetősín rendszerek 26

8 8 Bosch Rexroth GoTo Célzott Szállítási Program Golyósorsós hajtások A Rexroth precíziós golyósorsós hajtások nagy választékban kínálnak megoldást az anyagmozgatási és pozícionálási feladatokra. A golyósorsós hajtások 63 mm-es átmérőig elérhetők a GoTo programban. Lehetséges szállítási terjedelem Kérésre beépítésre készen szállítjuk, de elemei külön-külön is rendelhetők. Golyósorsó (standard vagy egyedi végmegmunkálásokkal) Golyós anya (vevői igény szerinti előfeszítettséggel) Komplett csapágyazások (hajtás és támoldalon) Termék specifikációk, alapadatok (amelyek megadása szükséges az ajánlatkérésnél/megrendelésnél) Névleges orsó átmérő Menetemelkedés Orsó pontossági osztály Orsó teljes hossz (végkialakításokkal együtt) Golyós anya típusa, előfeszítettsége Végkialakítások fajtái Csapágyazások fajtái az orsóvégekhez A golyósorsókat az Ön igényeinek megfelelően méretre vágjuk, illetve ellátjuk a megfelelő végkialakítással. A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 29. oldalon.

9 GoTo Célzott Szállítási Program Bosch Rexroth 9 Golyósorsók Precíziós hengerelt kivitelű golyósorsók Jellemzők Több pontossági osztályban elérhetők. Egyedi vagy standard végkialakításokkal is rendelhető. A GoTo programban elérhető golyósorsók: Méret d0xp*xdw Méretek (mm) d 1 d 2 Standard Maximális hosszúság (mm) Igény szerint Tömeg (kg/m) 6 x 1R x x 2R x x 1R x Igény szerint x 2R x x 2.5R x x 5R x x 5R x x 10R x x 5R x x 10R x x 20R x x 5R x x 10R x x 25R x x 5R x x 10R x x 20R x x 32R x x 5R x x 10R x x 20R x x 10R x x 10R x *P = menetemelkedés Alkalmazási terület Pontossági osztály T5 Pontossági osztály T7 Pontossági osztály T9 Szerszámgépekhez Méréstechnikai alkalmazásokhoz Általános automatizálási feladatokhoz Egyszerűbb, alárendeltebb anyagmozgatási feladatokhoz A golyósorsókat az Ön igényeinek megfelelően méretre vágjuk, illetve ellátjuk a megfelelő végkialakítással. A CAD rajzokat megtalálja a honlapunkon. A cikkszámokat és a rendelési információt lásd a 29. oldalon.

10 10 Bosch Rexroth GoTo Célzott Szállítási Program Golyósanyák Miniatűr anya FEM-E-B típus Jellemzők Alacsony zajszintű, egyenletes futás Nagy sebességek és gyorsulások Miniatűr beépítési méret B típusú peremes anyakialakítás Axiális játékkal, illetve csökkentett axiális játékkal szerelten elérhető (amennyiben orsóra szerelten szállítjuk) Méret d0xpxdw-i* Terhelhetőség (N) Lineáris sebesség (m/min) Dyn C Stat C0 V max 6 x 1R x x 2R x x 1R x x 2R x Méret Méretek (mm) d0 x P x DW - i* d1 d2 D1 g6 D5 D6 D7 L L3 L4 L7 L14 6 x 1R x x 2R x x 1R x x 2R x *i= működő golyómenetek száma az anyán belül A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 31. oldalon.

11 GoTo Célzott Szállítási Program Bosch Rexroth 11 Golyósanyák - Szimpla peremes anya FEM-E-S típus Jellemzők Alacsony zajszintű, egyenletes futás Nagy sebességek és gyorsulások Nagy dinamikus terhelhetőség Hatékony tömítési rendszer Axiális játékkal, csökkentett axiális játékkal, 2, 3, 5%-os előfeszítettséggel elérhető (amennyiben orsóra szerelten szállítjuk) Opcióként előtétkenő rendszer is rendelkezésre áll Méret Méretek (mm) d0 x P x Dw - i d1 d2 D1 g6 D5 Furatkép D6 D7 Típus L L3 L4 L5 L10 S 8 x 2.5R x BB BF M4 12 x 5R x BB BF M6 16 x 5R x BB BF M6 16 x 10R x BB BF M6 20 x 5R x BB BF M6 20 x 10R x BB BF M6 20 x 20R x BB BF M6 25 x 5R x BB BF M6 25 x 10R x BB BF M6 25 x 25R x BB BF M6 32 x 5R x BB BF M6 32 x 10R x BB BF M6 32 x 20R x BB BF M6 32 x 32R x BB BF M6 40 x 5R x BB BF M8x1 40 x 10R x BB BF M8x1 40 x 20R x BB BF M8x1 50 x 10R x BB BF M8x1 63 x 10R x BB BF M8x1 A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 31. oldalon.

12 12 Bosch Rexroth GoTo Célzott Szállítási Program Méret Terhelhetőség Lineáris sebesség d0 x P x Dw - i ϕ Dyn C Stat C0 vmax ( ) (N) (N) (m/min) 8 x 2.5R x x 5R x x 5R x x 10R x x 5R x x 10R x x 20R x x 5R x x 10R x x 25R x x 5R x x 10R x x 20R x x 32R x x 5R x x 10R x x 20R x x 10R x x 10R x A cikkszámokat és a rendelési információt lásd a 31. oldalon.

13 GoTo Célzott Szállítási Program Bosch Rexroth 13 Komplett csapágyazások SEB-F SES-F SEC-F LAL SEB-L SES-L SEC-L Jellemzők Könnyű beszerelhetőség Nagy axiális terhelhetőség Német raktárunkból elérhető Kiváló tömítettség Elérhető méretek Méret (d0 x P) SEB-F (Acélházas fix csapágyazás) SEC-F (Alumínium házas fix csapágyazás) SES-F (Acélházas fix csapágyazás) LAL (Acéllemez házas költséghatékony fix csapágyazás) SES-L (Acélházas lebegő csapágyazás) SEB-L (Acélházas lebegő csapágyazás) SEC-L (Alumíniumházas lebegő csapágyazás) 6x1/2 x x 8 x 1/2/2.5 x x x 12 x 2/5/10 x x x 16 x 5/10/16 x x x 20 x 5/10/20/40 x x x x x x x 25 x 5/10/25 x x x x x 32 x 5/10/20/32/64 x x x x x x x 40 x 5/10/12/16/20/40 x x x x x x 50 x 5/10/12/16/20/40 x x 63 x 10/20/40 x x A CAD rajzokat megtalálja honlapunkon. A kiválasztott csapágyhoz a vevői igény szerint az orsó végmegmunkálást is el tudjuk végezni. A cikkszámokat és a rendelési információt lásd a oldalon.

14 14 Bosch Rexroth GoTo Célzott Szállítási Program Lineáris golyóshüvelyek, rúdvezetékek A Bosch Rexroth piacvezető a golyóshüvelyek gyártása területén. Ha standard lineáris csapágyra vagy méretre vágott vezetőtengelyre (rúdvezetékre) van szüksége, termékeink nagy választékban állnak rendelkezésre. A termékek 40 mm-es átmérőig elérhetők a GoTo programban. Budapesti raktárból szállítjuk Jellemzők Kis befoglaló méretek a kompakt konstrukciónak köszönhetően. Tengelyeinket egyedi végkialakítással vagy kérés esetén alátámasztással ellátva is kínáljuk. Integrált tömítés, külső tömítés vagy tömítés nélküli változatok is elérhetők. A GoTo programban szereplő golyóshüvelyek (lineáris csapágyak) mindegyike integrált tömítőgyűrűkkel van ellátva. A preferált termékek (golyóshüvelyek) terhelhetőségi adatai Méret (mm) Típuscsaládok teherbírása Tengely eline Szuper A Standard Ød Dyn C Stat C0 Dyn C Stat C0 Dyn C Stat C A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 33. oldalon.

15 GoTo Célzott Szállítási Program Bosch Rexroth 15 eline golyóshüvelyek Az eline golyóshüvely termékek a golyóshüvelyek jól ismert választékának továbbfejlesztését jelentik. A golyóshüvelyeket és lineáris szetteket játékmentes kivitelben szállítjuk. A termékek élettartamkenéssel vannak ellátva. Budapesti raktárból szállítjuk Jellemzők Kedvező árú golyóshüvelyek általános követelményekhez Kis külső méretek különösen kompakt konstrukciókhoz Nagy sebesség (5 m/s) Könnyű szerelés: csak be kell préselni - nem kell külön rögzíteni Edzett acél szegmensek a nagyobb teherbírásért, közvetlen pályakenés a hosszú élettartamért Számos üreg a kenőanyag tárolására (a hosszú kenési időközökhöz vagy a teljes élettartamra elegendő kenéshez) Az üregek felfogják az esetlegesen bejutó szennyeződéseket és ezáltal megakadályozzák a golyóshüvely szorulását. Integrált tömítőgyűrűk Rozsdamentes kivitelben is az orvostechnika, vegyipar és az élelmiszeripar számára Lineáris szettek alumíniumházzal Budapesti raktárunkban 8-40 mm átmérőig állnak rendelkezésre az eline golyóshüvelyek, lineáris szettek és a tengelybakok. eline golyóshüvelyek Tengelyátmérő 8 és 10 mm eline golyóshüvelyek Tengelyátmérő 12 és 40 mm Méretek (mm) Golyósorok száma Ház beépítési furatának átmérő tűrése 0d D C ±0,2 (μm) A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 33. oldalon.

16 16 Bosch Rexroth GoTo Célzott Szállítási Program Szuper A golyóshüvelyek A Rexroth Szuper A golyóshüvelye önbeálló, vagyis képes automatikusan kompenzálni a vezetőtengely kisebb szöghibáit. Budapesti raktárból szállítjuk Jellemzők Műanyagházas Acél szegmensekkel erősített Önbeálló, maximálisan 30 szögperces eltéréseket képes kompenzálni. Integrált tömítőgyűrűkkel rendelkezik Budapesti raktárunkban mm átmérőig áll rendelkezésre Méretek (mm) Ház beépítési furatának átmérő tűrése 0d D C h13 C 1 H ,6 1, ,6 1,3 24, ,2 1,6 30, ,7 1,85 38, ,7 1,85 44, ,3 2,15 58,5 6 C 2 D 1 Golyósorok száma (μm) A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 33. oldalon.

17 GoTo Célzott Szállítási Program Bosch Rexroth 17 Standard golyóshüvelyek Standard típusú golyóshüvely Budapesti raktárból szállítjuk Jellemzők Fémházas Integrált tömítőgyűrűk Széleskörűen alkalmazható nehéz ipari környezetben Budapesti raktárunkban 8-40 mm átmérőig áll rendelkezésre Méretek (mm) Ház beépítési furatának átmérő tűrése 0d D C C 1 h13 H13 C 2 D 1 Golyósorok száma (μm) ,2 1,1 11, ,6 1, ,6 1,3 24, ,2 1,6 30, ,7 1,85 38, ,7 1,85 44, ,3 2,15 58, A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 34. oldalon.

18 18 Bosch Rexroth GoTo Célzott Szállítási Program Lineáris szettek eline szett normál kivitel eline szett normál kivitel Budapesti raktárból szállítjuk Jellemzők Könnyűszerkezetű alumínium precíziós ház Egy beépített eline golyóshüvely Két integrált tömítőgyűrű Budapesti raktárunkban mm átmérőig áll rendelkezésre Méretek (mm) 0d D H H 1 A L E ±0,15 S 1) S 1 N 1 N 2 H 4 WAF ,3 M , ,3 M , ,3 M ,6 M ,6 M ,4 M A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 34. oldalon.

19 GoTo Célzott Szállítási Program Bosch Rexroth 19 Lineáris szettek eline tandem-szett eline tandem-szett Budapesti raktárból szállítjuk Jellemzők Könnyűszerkezetű alumínium precíziós tandemház Két beépített eline golyóshüvely Golyóshüvelyenként két integrált tömítőgyűrű Budapesti raktárunkban mm átmérőig áll rendelkezésre 0d D H H 1 A L Méretek (mm) E 1 ±0,15 E 2 ±0,15 S 1) S 1 N 1 N 2 H ,3 M ,3 M ,3 M ,6 M ,6 M ,4 M A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 34. oldalon.

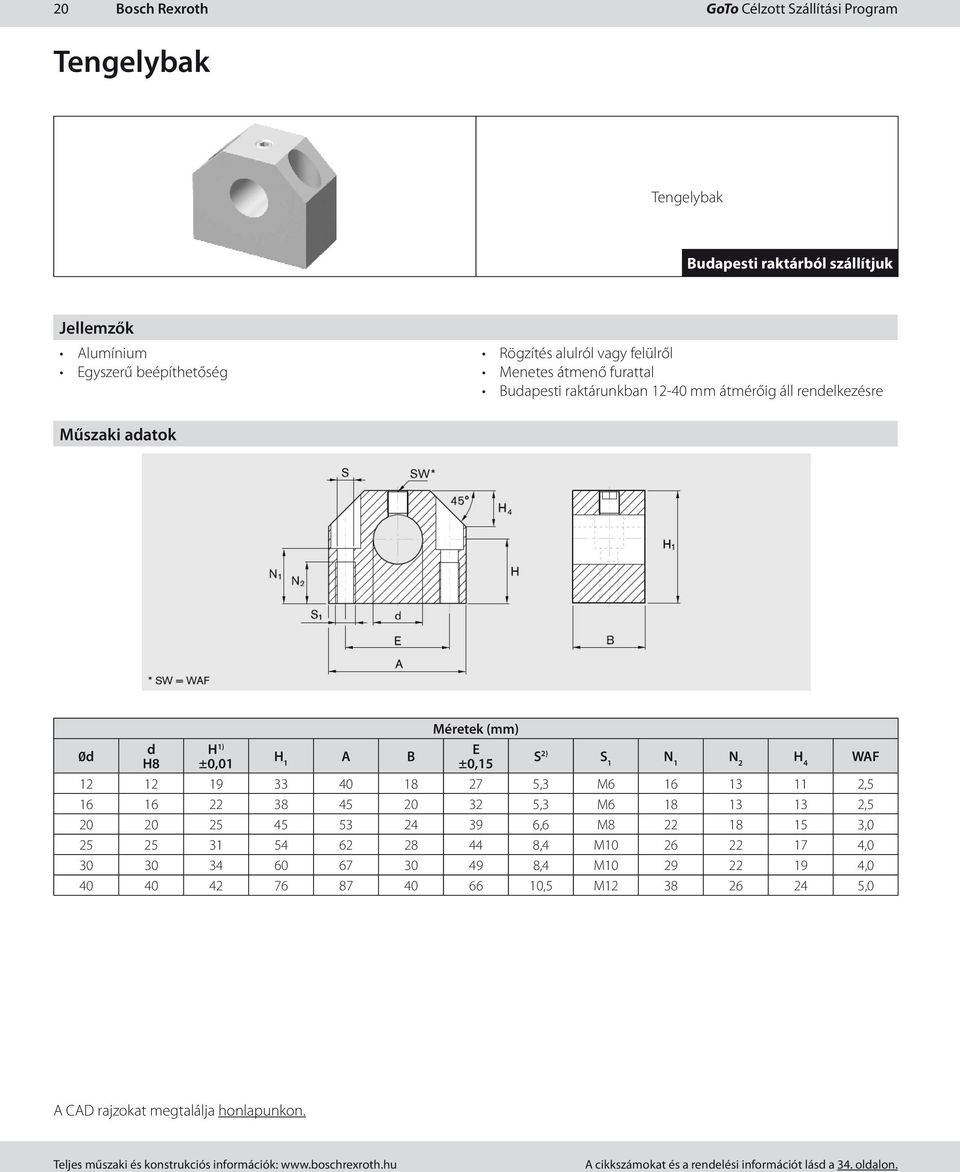

20 20 Bosch Rexroth GoTo Célzott Szállítási Program Tengelybak Tengelybak Budapesti raktárból szállítjuk Jellemzők Alumínium Egyszerű beépíthetőség Rögzítés alulról vagy felülről Menetes átmenő furattal Budapesti raktárunkban mm átmérőig áll rendelkezésre 0d d H8 H 1) ±0,01 H 1 A B Méretek (mm) E ±0,15 S 2) S 1 N 1 N 2 H 4 WAF ,3 M , ,3 M , ,6 M , ,4 M , ,4 M , ,5 M ,0 A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 34. oldalon.

21 GoTo Célzott Szállítási Program Bosch Rexroth 21 Rúdvezetékek A Rexroth a rúdvezetékeket a vevői igények szerint méretre vágva kínálja. A rúdvezetékek használhatók golyóshüvelyek megvezetéséhez vagy egyedi alkalmazások esetén görgőként, dugatytyúrúdként vagy tengelyként. Budapesti raktárból szállítjuk Jellemzők Indukciósan edzett kéreggel rendelkezik (HRC 60). Élletörésekkel szállítjuk, a golyóshüvelyek tömítésének megvédése érdekében. Vevői igény esetén különböző tűrésmezejű változatokban is elérhető. Budapesti raktárunkban 8-40 mm átmérőig, a h7-es rúdvezetékek érhetők el. Tengely 0d (mm) tól ig Edzett kéreg vastagsága (mm) min. 0,4 0,4 0,6 0,9 1,5 2,2 3,2 A rúdvezetékeket különböző végkialakításokkal tudjuk ellátni. A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 35. oldalon.

22 22 Bosch Rexroth GoTo Célzott Szállítási Program Golyós vezetősín rendszerek A Rexroth golyós vezetősín rendszerek minden szabványos méretben rendelkezésre állnak. GoTo programban szereplő termékek: méret, N pontossági osztály, standard és keskeny kivitelű vezetőkocsik előfeszítés nélkül és 2%-ban előfeszített változatokban. A síneket a vevői igények szerint méretre vágva kínáljuk. Budapesti raktárból szállítjuk Jellemzők Kitűnő dinamikus tulajdonságok: v max : 5 m/s-ig; a max : 500 m/ s2-ig Teljes körű csereszabatosság A kenési helyek szemből vagy oldalról is hozzáférhetők Kiegészítő termékek széles választékban elérhetők Integrált tömítésrendszerek Terhelhetőségi adatok Vezetőkocsik C FNS R1651 C M t M t SNS R1622 M L M L C FLS R1653 SLS R1623 C M t M t M L M L Vezetősín R / mm Felülről csavarozható kivitel, műanyag védődugókkal Max. sínhossz (mm) A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 35. oldalon.

23 GoTo Célzott Szállítási Program Bosch Rexroth 23 Golyós vezetősín rendszerek Vezetőkocsik FNS Standard, karimás kivitel Budapesti raktárból szállítjuk FLS Standard, karimás, hosszított kivitel Budapesti raktárból szállítjuk Jellemzők A GoTo programban elérhető nem előfeszített és 2%-ban előfeszített kivitelben is. Méretek FNS (R1651) Standard, karimás kivitel (mm) A A 1 A 2 A 3 B B 1 E 1 E 2 E 3 E 8 E 9 H H 1 H 2 K 1 K 2 K 3 K , ,0 58,2 39, ,55 6, ,90 16,20 8,00 9, , , ,5 75,0 49, ,50 7, ,35 20,55 11,80 11,8 3,35 3, , ,5 86,2 57, ,30 11, ,90 24,25 12,45 13,6 5,50 5, , ,0 97,7 67, ,40 14, ,35 28,35 14,00 15,7 6,05 6, , ,0 110,5 77, ,00 17, ,40 31,85 14,50 16,0 6,90 6,90 Méret Méret Méretek FLS (R1653) Standard, karimás, hosszított kivitel (mm) A A 1 A 2 A 3 B B 1 E 1 E 2 E 3 E 8 E 9 H H 1 H 2 K 1 K 2 K 3 K , ,0 72,6 53, ,55 6, ,90 16,20 15,20 16, , , ,5 91,0 65, ,50 7, ,35 20,55 19,80 19,80 3,35 3, , ,5 107,9 79, ,30 11, ,90 24,25 23,30 24,45 5,50 5, , ,0 119,7 89, ,40 14, ,35 28,35 25,00 26,70 6,05 6, , ,0 139,0 105, ,00 17, ,40 31,85 28,75 30,25 6,90 6,90 A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 35. oldalon.

24 24 Bosch Rexroth GoTo Célzott Szállítási Program Golyós vezetősín rendszerek - Vezetőkocsik SNS Keskeny kivitel Budapesti raktárból szállítjuk SLS Keskeny, hosszított kivitel Budapesti raktárból szállítjuk Jellemzők A GoTo programban elérhető nem előfeszített és 2%-ban előfeszített kivitelben is. Méret Méretek SNS (R1622) Keskeny kivitel (mm) A A 1 A 2 A 3 B B 1 E 1 E 2 E 8 E 9 H H 1 H 2 K 1 K 2 K 3 K ,5 58,2 39, ,55 6, ,90 16,20 10,00 11, , ,0 75,0 49, ,50 7, ,35 20,55 13,80 13,80 3,35 3, ,5 86,2 57, ,30 11, ,90 24,25 17,45 18,60 5,50 5, ,0 97,7 67, ,40 14, ,35 28,35 20,00 21,70 6,05 6, ,0 110,5 77, ,00 17, ,40 31,85 20,50 22,00 6,90 6,90 Méret Méretek SLS (R1623) Keskeny, hosszított kivitel (mm) A A 1 A 2 A 3 B B 1 E 1 E 2 E 8 E 9 H H 1 H 2 K 1 K 2 K 3 K ,5 72,6 53, ,55 6, ,90 16,20 17,20 18, , ,0 91,0 65, ,50 7, ,35 20,55 14,80 14,80 3,35 3, ,5 107,9 79, ,30 11, ,90 24,25 20,80 21,95 5,50 5, ,0 119,7 89, ,40 14, ,35 28,35 21,00 22,70 6,05 6, ,0 139,0 105, ,00 17, ,40 31,85 23,75 25,25 6,90 6,90 A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 36. oldalon.

25 GoTo Célzott Szállítási Program Bosch Rexroth 25 Golyós vezetősín rendszerek Sínvezetékek A sínvezetékek méretre vágva vagy egész szálakban állnak vevőink rendelkezésére. A GoTo program a felülről csavarozható, műanyag védőkupakkal ellátott sínváltozatot tartalmazza. Budapesti raktárból szállítjuk Méretek Sínvezetékek (mm) Méret ±0,5 A 2 D H 2 L max N 6 S 5 T T 1 min T 1S T Tömeg 1 max (kg/m) ,4 16, ,3 4, ,0 50 1, ,4 20, ,2 6, ,0 50 2, ,0 24, ,2 7, ,0 50 3, ,0 28, ,0 9, ,0 68 5, ,0 31, ,5 9, ,0 68 6,8 A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 36. oldalon.

26 26 Bosch Rexroth GoTo Célzott Szállítási Program Miniatűr golyós vezetősín rendszerek A miniatűr golyós vezetősín rendszerek olyan különösen nagy pontosságot igénylő alkalmazásokhoz kerültek kifejlesztésre, ahol az elemek lineáris megvezetésére kompakt méretek és magas terhelhetőség mellett van szükség. Budapesti raktárból szállítjuk Jellemzők Magas terhelhetőségi erők és nyomatékok minden irányból, köszönhetően a legnagyobb lehetséges golyóméretet használó konstrukciónak. A mérettől függően a kenési helyek szemből vagy oldalról hozzáférhetők. Opcionálisan rozsdamentes védőburkolat a sínekhez. Minden acél alkatrész a golyós vezetőkocsikban és vezetősínekben rozsda és saválló anyagból készül (az ISO / EN szabvány szerintihez hasonló anyagok). Méret Pontossági osztály Cikkszám a vezetőkocsikhoz Max. sínhossz Játékkal szerelt Előfeszített 9/M3 N x 12 H x x N x 15 H x x N x 1000 mm Méret Súly Vezetőkocsi (g) Teher kapacitás(n) Csavaró nyomaték (Nm) Hajlító nyomaték C1 C0 Mt Mt0 ML MLO 9/M ,4 5,1 3,6 3, ,7 9,6 7,9 6, ,2 20,6 18,3 11,8 A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 36. oldalon.

27 GoTo Célzott Szállítási Program Bosch Rexroth 27 Miniatűr vezetőkocsi Miniatűr vezetőkocsi Budapesti raktárból szállítjuk Méret Méretek A A 2 A 3 B B 1 B 2 H V 1 E 1 E 2 K N 3 N 5 S 2 9/M ,5 31,0 20,7-10 2, ,0 - M ,5 34,8 21,6-13 3, ,5 - M ,5 43,0 27, , ,0 2,1 M3 A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 36. oldalon.

28 28 Bosch Rexroth GoTo Célzott Szállítási Program Miniatűr vezetősín Miniatűr vezetősín Budapesti raktárból szállítjuk Méret Méretek Súly A 2 H 2 N 6 D S 5 T 1min T 1max T L 1max g/100mm 9/M3 9 5,5 2,2 6,0 3,5 6,0 15, ,8 3,0 6,0 3,5 6,0 20, ,5 4,7 6,0 3,5 6,0 35, A CAD rajzokat megtalálja honlapunkon. A cikkszámokat és a rendelési információt lásd a 36. oldalon.

29 GoTo Célzott Szállítási Program Bosch Rexroth 29 Oldalszám Cikkszám Megnevezés Méret Maximális mennyiség Szállítási idő Golyósorsók T5 Pontossági osztály 9. R Golyósorsó 6 x 1R x db 3 hét 9. R Golyósorsó 6 x 2R x db 3 hét 9. R Golyósorsó 8 x 1R x db 3 hét 9. R Golyósorsó 8 x 2R x db 3 hét 9. R Golyósorsó 8 x 2.5R x db 3 hét 9. R Golyósorsó 12 x 5R x 2 10 db 3 hét 9. R Golyósorsó 12 x 10R x 2 10 db 3 hét 9. R Golyósorsó 16 x 5R x 3 10 db 3 hét 9. R Golyósorsó 16 x 10R x 3 10 db 3 hét 9. R Golyósorsó 20 x 5R x 3 10 db 3 hét 9. R Golyósorsó 20 x 10R x 3 10 db 3 hét 9. R Golyósorsó 20 x 20R x db 3 hét 9. R Golyósorsó 25 x 5R x 3 10 db 3 hét 9. R Golyósorsó 25 x 10R x 3 10 db 3 hét 9. R Golyósorsó 25 x 25R x db 3 hét 9. R Golyósorsó 32 x 5R x db 3 hét 9. R Golyósorsó 32 x 10R x db 3 hét 9. R Golyósorsó 32 x 20R x db 3 hét 9. R Golyósorsó 32 x 32R x db 3 hét 9. R Golyósorsó 40 x 5R x db 3 hét 9. R Golyósorsó 40 x 10R x 6 10 db 3 hét 9. R Golyósorsó 40 x 20R x 6 10 db 3 hét 9. R Golyósorsó 50 x 10R x 6 10 db 3 hét 9. R Golyósorsó 63 x 10R x 6 10 db 3 hét T7 Pontossági osztály 9. R Golyósorsó 6 x 1R x db 3 hét 9. R Golyósorsó 6 x 2R x db 3 hét 9. R Golyósorsó 8 x 1R x db 3 hét 9. R Golyósorsó 8 x 2R x db 3 hét 9. R Golyósorsó 8 x 2.5R x db 3 hét 9. R Golyósorsó 12 x 5R x 2 10 db 3 hét 9. R Golyósorsó 12 x 10R x 2 10 db 3 hét 9. R Golyósorsó 16 x 5R x 3 10 db 3 hét 9. R Golyósorsó 16 x 10R x 3 10 db 3 hét 9. R Golyósorsó 20 x 5R x 3 10 db 3 hét 9. R Golyósorsó 20 x 10R x 3 10 db 3 hét 9. R Golyósorsó 20 x 20R x db 3 hét 9. R Golyósorsó 25 x 5R x 3 10 db 3 hét 9. R Golyósorsó 25 x 10R x 3 10 db 3 hét 9. R Golyósorsó 25 x 25R x db 3 hét 9. R Golyósorsó 32 x 5R x db 3 hét 9. R Golyósorsó 32 x 10R x db 3 hét 9. R Golyósorsó 32 x 20R x db 3 hét

30 30 Bosch Rexroth GoTo Célzott Szállítási Program Oldalszám Cikkszám Megnevezés Méret Maximális mennyiség Szállítási idő 9. R Golyósorsó 32 x 32R x db 3 hét 9. R Golyósorsó 40 x 5R x db 3 hét 9. R Golyósorsó 40 x 10R x 6 10 db 3 hét 9. R Golyósorsó 40 x 20R x 6 10 db 3 hét 9. R Golyósorsó 50 x 10R x 6 10 db 3 hét 9. R Golyósorsó 63 x 10R x 6 10 db 3 hét T9 Pontossági osztály 9. R Golyósorsó 6 x 1R x db 3 hét 9. R Golyósorsó 6 x 2R x db 3 hét 9. R Golyósorsó 8 x 1R x db 3 hét 9. R Golyósorsó 8 x 2R x db 3 hét 9. R Golyósorsó 8 x 2.5R x db 3 hét 9. R Golyósorsó 12 x 5R x 2 10 db 3 hét 9. R Golyósorsó 12 x 10R x 2 10 db 3 hét 9. R Golyósorsó 16 x 5R x 3 10 db 3 hét 9. R Golyósorsó 16 x 10R x 3 10 db 3 hét 9. R Golyósorsó 20 x 5R x 3 10 db 3 hét 9. R Golyósorsó 20 x 10R x 3 10 db 3 hét 9. R Golyósorsó 20 x 20R x db 3 hét 9. R Golyósorsó 25 x 5R x 3 10 db 3 hét 9. R Golyósorsó 25 x 10R x 3 10 db 3 hét 9. R Golyósorsó 25 x 25R x db 3 hét 9. R Golyósorsó 32 x 5R x db 3 hét 9. R Golyósorsó 32 x 10R x db 3 hét 9. R Golyósorsó 32 x 20R x db 3 hét 9. R Golyósorsó 32 x 32R x db 3 hét 9. R Golyósorsó 40 x 5R x db 3 hét 9. R Golyósorsó 40 x 10R x 6 10 db 3 hét 9. R Golyósorsó 40 x 20R x 6 10 db 3 hét 9. R Golyósorsó 50 x 10R x 6 10 db 3 hét 9. R Golyósorsó 63 x 10R x 6 10 db 3 hét

31 GoTo Célzott Szállítási Program Bosch Rexroth 31 Oldalszám Cikkszám Megnevezés Méret Maximális mennyiség Szállítási idő FEM-E-B FEM-E-S Golyósanyák 10. R Miniatűr anya, FEM-E-B 6 x 1R x db 2 hét 10. R Miniatűr anya, FEM-E-B 6 x 2R x db 2 hét 10. R Miniatűr anya, FEM-E-B 8 x 1R x db 2 hét 10. R Miniatűr anya, FEM-E-B 8 x 2R x db 2 hét R Szimpla peremes anya, FEM-E-S 8 x 2.5R x db 2 hét R Szimpla peremes anya, FEM-E-S 12 x 5R x db 2 hét R Szimpla peremes anya, FEM-E-S 16 x 5R x db 2 hét R Szimpla peremes anya, FEM-E-S 16 x 10R x db 2 hét R Szimpla peremes anya, FEM-E-S 20 x 5R x db 2 hét R Szimpla peremes anya, FEM-E-S 20 x 10R x db 2 hét R Szimpla peremes anya, FEM-E-S 20 x 20R x db 2 hét R Szimpla peremes anya, FEM-E-S 25 x 5R x db 2 hét R Szimpla peremes anya, FEM-E-S 25 x 10R x db 2 hét R Szimpla peremes anya, FEM-E-S 25 x 25R x db 2 hét R Szimpla peremes anya, FEM-E-S 32 x 5R x db 2 hét R Szimpla peremes anya, FEM-E-S 32 x 10R x db 2 hét R Szimpla peremes anya, FEM-E-S 32 x 20R x db 2 hét R Szimpla peremes anya, FEM-E-S 32 x 32R x db 2 hét R Szimpla peremes anya, FEM-E-S 40 x 5R x db 2 hét R Szimpla peremes anya, FEM-E-S 40 x 10R x db 2 hét R Szimpla peremes anya, FEM-E-S 40 x 20R x db 2 hét R Szimpla peremes anya, FEM-E-S 50 x 10R x db 2 hét R Szimpla peremes anya, FEM-E-S 63 x 10R x db 2 hét

32 32 Bosch Rexroth GoTo Célzott Szállítási Program Oldalszám Cikkszám Megnevezés Méret Maximális mennyiség Szállítási idő SEB-F SEC-F SES-F LAL SES-L SEB-L SEC-L Komplett csapágyazások 13. R SEC-F 20x5/10/20/40 10 db 4 hét 13. R SEC-F 32x5/10/20/32/64 10 db 4 hét 13. R SEC-F 40x5/10/12/16/20/40 10 db 4 hét 13. R SES-F 20x5/10/20/40 10 db 4 hét 13. R SES-F 25x5/10/25 10 db 4 hét 13. R SES-F 32x5/10/20/32/64 10 db 4 hét 13. R SES-F 40x5 10 db 4 hét 13. R SES-F 40x10/12/16/20/40 10 db 4 hét 13. R SEC-L 20x5/10/20/40 10 db 4 hét 13. R SEC-L 32x5/10/20/32/64 10 db 4 hét 13. R SEC-L 40x5/10/12/16/20/40 10 db 4 hét 13. R SES-L 20x5/10/20/40 10 db 4 hét 13. R SES-L 25x5/10/25 10 db 4 hét 13. R SES-L 32x5/10/20/32/64 10 db 4 hét 13. R SES-L 40x5/10/12/16/20/40 10 db 4 hét 13. R SEB-F 8 x 1/2/ db 4 hét 13. R SEB-F 12 x 2/5/10 10 db 4 hét 13. R SEB-F 16 x 5/10/16 10 db 4 hét 13. R SEB-F 20 x 5/10/20/40 10 db 4 hét 13. R SEB-F 25 x 5/10/25 10 db 4 hét 13. R SEB-F 25 x 5/10/25 10 db 4 hét 13. R SEB-F 32 x 5/10/20/32/64 10 db 4 hét 13. R SEB-F 32 x 5/10/20/32/64 10 db 4 hét 13. R SEB-F 40 x 10/12/16/20/40 10 db 4 hét 13. R SEB-F 40 x 5 10 db 4 hét 13. R SEB-F 40 x 5 10 db 4 hét 13. R SEB-F 50 x 5 10 db 4 hét 13. R SEB-F 50 x 10/12/16/20/40 10 db 4 hét 13. R SEB-F 63 x 10/20/40 10 db 4 hét 13. R SEB-L 8 x 1/2/ db 4 hét 13. R SEB-L 12 x 2/5/10 10 db 4 hét 13. R SEB-L 16 x 5/10/16 10 db 4 hét 13. R SEB-L 20 x 5/10/20/40 10 db 4 hét 13. R SEB-L 25 x 5/10/25 10 db 4 hét 13. R SEB-L 32 x 5/10/20/32/64 10 db 4 hét 13. R SEB-L 40 x 5 10 db 4 hét 13. R SEB-L 40 x 10/12/16/20/40 10 db 4 hét 13. R SEB-L 50 x 5 10 db 4 hét

33 GoTo Célzott Szállítási Program Bosch Rexroth 33 Oldalszám Cikkszám Megnevezés Méret Maximális mennyiség Szállítási idő 13. R SEB-L 50 x 10/12/16/20/40 10 db 4 hét 13. R SEB-L 63 x 10/20/40 10 db 4 hét 13. R SEB-L 80 x 10/20 10 db 4 hét 13. R LAL 6x1/2 10 db 4 hét 13. R LAL 8x1/2/ db 4 hét 13. R LAL 12x2/5/10 10 db 4 hét 13. R LAL 12x5/10 10 db 4 hét 13. R LAL 16x5/10 10 db 4 hét 13. R LAL 20x5 10 db 4 hét 13. R LAL 25x5/10 10 db 4 hét 13. R LAL 32x5/10 10 db 4 hét Oldalszám Cikkszám Megnevezés Méret Maximális mennyiség Szállítási idő Lineáris golyóshüvelyek 15. R eline golyóshüvely 8 10 db 3 nap 15. R eline golyóshüvely db 3 nap 15. R eline golyóshüvely db 3 nap 15. R eline golyóshüvely db 3 nap 15. R eline golyóshüvely db 3 nap 15. R eline golyóshüvely db 3 nap 15. R eline golyóshüvely db 3 nap 15. R eline golyóshüvely db 3 nap 16. R Szuper A, műanyagházas, acélszegmensekkel erősített, önálló, tömített kivitel db 3 nap 16. R Szuper A, műanyagházas, acélszegmensekkel erősített, önálló, tömített kivitel db 3 nap 16. R Szuper A, műanyagházas, acélszegmensekkel erősített, önálló, tömített kivitel db 3 nap 16. R Szuper A, műanyagházas, acélszegmensekkel erősített, önálló, tömített kivitel db 3 nap 16. R Szuper A, műanyagházas, acélszegmensekkel erősített, önálló, tömített kivitel db 3 nap 16. R Szuper A, műanyagházas, acélszegmensekkel erősített, önálló, tömített kivitel db 3 nap

34 34 Bosch Rexroth GoTo Célzott Szállítási Program Oldalszám Cikkszám Megnevezés Méret Maximális mennyiség Szállítási idő 17. R Standard, fémházas, tömített kivitel 8 10 db 3 nap 17. R Standard, fémházas, tömített kivitel db 3 nap 17. R Standard, fémházas, tömített kivitel db 3 nap 17. R Standard, fémházas, tömített kivitel db 3 nap 17. R Standard, fémházas, tömített kivitel db 3 nap 17. R Standard, fémházas, tömített kivitel db 3 nap 17. R Standard, fémházas, tömített kivitel db 3 nap 18. R eline szett normál kivitel db 3 nap 18. R eline szett normál kivitel db 3 nap 18. R eline szett normál kivitel db 3 nap 18. R eline szett normál kivitel db 3 nap 18. R eline szett normál kivitel db 3 nap 18. R eline szett normál kivitel db 3 nap 19. R eline tandem-szett db 3 nap 19. R eline tandem-szett db 3 nap 19. R eline tandem-szett db 3 nap 19. R eline tandem-szett db 3 nap 19. R eline tandem-szett db 3 nap 19. R eline tandem-szett db 3 nap 20. R Tengelybak db 3 nap 20. R Tengelybak db 3 nap 20. R Tengelybak db 3 nap 20. R Tengelybak db 3 nap 20. R Tengelybak db 3 nap 20. R Tengelybak db 3 nap

35 GoTo Célzott Szállítási Program Bosch Rexroth 35 Oldalszám Cikkszám Megnevezés Méret Maximális mennyiség Szállítási idő Rúdvezetékek 21. R Rúdvezeték, h db 3 nap 21. R Rúdvezeték, h db 3 nap 21. R Rúdvezeték, h db 3 nap 21. R Rúdvezeték, h db 3 nap 21. R Rúdvezeték, h db 3 nap 21. R Rúdvezeték, h db 3 nap 21. R Rúdvezeték, h db 3 nap 21. R Rúdvezeték, h db 3 nap Oldalszám Cikkszám Megnevezés Méret Maximális mennyiség Szállítási idő Golyós vezetősín rendszerek 23. R FNS, Standard, karimás kivitel, előfeszített db 3 nap 23. R FNS, Standard, karimás kivitel, nem előfeszített db 3 nap 23. R FNS, Standard, karimás kivitel, előfeszített db 3 nap 23. R FNS, Standard, karimás kivitel, nem előfeszített db 3 nap 23. R FNS, Standard, karimás kivitel, előfeszített db 3 nap 23. R FNS, Standard, karimás kivitel, nem előfeszített db 3 nap 23. R FNS, Standard, karimás kivitel, előfeszített db 3 nap 23. R FNS, Standard, karimás kivitel, nem előfeszített db 3 nap 23. R FNS, Standard, karimás kivitel, előfeszített db 3 nap 23. R FLS, Standard, karimás, hosszított kivitel, előfeszített db 3 nap 23. R FLS, Standard, karimás, hosszított kivitel, nem előfeszített db 3 nap 23. R FLS, Standard, karimás, hosszított kivitel, előfeszített db 3 nap 23. R FLS, Standard, karimás, hosszított kivitel, nem előfeszített db 3 nap 23. R FLS, Standard, karimás, hosszított kivitel, előfeszített db 3 nap 23. R FLS, Standard, karimás, hosszított kivitel, nem előfeszített db 3 nap 23. R FLS, Standard, karimás, hosszított kivitel, előfeszített db 3 nap 23. R FLS, Standard, karimás, hosszított kivitel, nem előfeszített db 3 nap 23. R FLS, Standard, karimás, hosszított kivitel, előfeszített db 3 nap 23. R FLS, Standard, karimás, hosszított kivitel, nem előfeszített db 3 nap

36 36 Bosch Rexroth GoTo Célzott Szállítási Program Oldalszám Cikkszám Megnevezés Méret Maximális mennyiség Szállítási idő 24. R SNS, keskeny kivitel, előfeszített db 3 nap 24. R SNS, keskeny kivitel, nem előfeszített db 3 nap 24. R SNS, keskeny kivitel, előfeszített db 3 nap 24. R SNS, keskeny kivitel, nem előfeszített db 3 nap 24. R SNS, keskeny kivitel, előfeszített db 3 nap 24. R SNS, keskeny kivitel, nem előfeszített db 3 nap 24. R SNS, keskeny kivitel, előfeszített db 3 nap 24. R SNS, keskeny kivitel, nem előfeszített db 3 nap 24. R SLS, hosszú-keskeny kivitel, előfeszített db 3 nap 24. R SLS, hosszú-keskeny kivitel, nem előfeszített db 3 nap 24. R SLS, hosszú-keskeny kivitel, előfeszített db 3 nap 24. R SLS, hosszú-keskeny kivitel, nem előfeszített db 3 nap 24. R SLS, hosszú-keskeny kivitel, előfeszített db 3 nap 24. R SLS, hosszú-keskeny kivitel, nem előfeszített db 3 nap 24. R SLS, hosszú-keskeny kivitel, előfeszített db 3 nap 24. R SLS, hosszú-keskeny kivitel, nem előfeszített db 3 nap 25. R Vezetősín db 3 nap 25. R Vezetősín db 3 nap 25. R Vezetősín db 3 nap 25. R Vezetősín db 3 nap 25. R Vezetősín db 3 nap Oldalszám Cikkszám Megnevezés Méret Maximális mennyiség Szállítási idő Miniatűr golyós vezetősín rendszerek 27. R Standard vezetőkocsi R0442, N pontossági osztály, játékkal szerelt 9/M3 10 db 3 nap 27. R Standard vezetőkocsi R0442, H pontossági osztály, előfeszített db 3 nap 27. R Standard vezetőkocsi R0442, H pontossági osztály, játékkal szerelt db 3 nap 28. R Sín 9/M3 10 db 3 nap 28. R Sín db 3 nap 28. R Sín db 3 nap

37 GoTo Termékek Célzott szállítási program Alumínium vázszerkezetek Lineáris mozgatás- és szereléstechnika Villamos hajtásokés vezérlések

38 38 Bosch Rexroth GoTo Célzott Szállítási Program Tartalomjegyzék oldalszám Profilok 39 Sarokelemek os összekötők 41 Kalapácsanyák és kalapácsfejű csavarok 42 Csúszóanyák 43 Profilvégzárók 44 Profiltakarók 45 Egyéb tartozékok 46 A cikkszámokat és a rendelési információt lásd a... oldalon.

39 GoTo Célzott Szállítási Program Bosch Rexroth 39 Profilok 20 x x x x x 45 A Rexroth a legtöbb alkalmazáshoz egy sor népszerű profilt kínál a GoTo programban. Ezen profilokat kötegekben vagy teljes vágatlan hosszú szálban, illetve méretre vágva végmegmunkálással szállítjuk. Az összes profil mindegyik oldalán T-hornyok vannak azért, hogy bármely elképzelhető szerkezetet össze lehessen állítani Rexroth kalapácsfejű csavarokkal, kalapácsanyákkal és néhány egyszerű kézi szerszámmal. 45 x 45 L 45 x x x 90 Jellemzők Nagy szilárdságú sajtolt alumínium Anódizált felület Karcolás- és korrózióálló Soha nem kell festeni Karbantartásmentes Anyagszám a DIN (ISO) szerint Metrikus Szakítószilárdság (várható) Metrikus Rm=250 N / mm 2 Brinell keménység 75HB Anódozási folyamat rétegvastagság réteg keménysége Metrikus: E6/EV1 12 μm 300 HV A cikkszámokat és a rendelési információt lásd a 47. oldalon.

40 40 Bosch Rexroth GoTo Célzott Szállítási Program Sarokelemek 20 x 20 sarokelem 60 x 60 sarokelem 30 x 30 sarokelem 90 x 90 sarokelem 45 x 45 sarokelem 45 x 90 sarokelem A sarokelemek kötik össze derékszögben a profilokat. A profilon hosszlyukak teszik lehetővé a sarokelemek megfelelő helyzetbe illesztését, míg az illesztőfülek a sarokelemeknek a profilok T-hornyaiban való biztos megvezetéséről gondoskodnak. Az illesztőfülek egy lapos csavarhúzóval könnyen eltávolíthatók, ha a T-horonyban az illesztés nem lehetséges, például ha a profilokat egymásra keresztben kell elhelyezni. Minden sarokelem zárósapkával is ellátható. Jellemzők T-horony illesztőfülek a könnyű elhelyezéshez és rövidebb szerelési időhöz Tiszta professzionális kinézet Bárhol használható a profil T-hornyában Szükség esetén zárósapkával látható el A profil a szereléshez semmilyen megmunkálást nem igényel Sarokelem anyaga: nyomásos alumínium-öntvény Sarokelem-rögzítők: horganyzott acél Zárósapkák: fekete poliamid 8 A cikkszámokat és a rendelési információt lásd a 48. oldalon.

41 GoTo Célzott Szállítási Program Bosch Rexroth os összekötők 10 mm-es belső-belső sarokelem Összekötő csavarok 10 mm-es merev gyorsösszekötő A belső-belső sarokelemek a szerkezetnek letisztult megjelenést biztosítanak. Nincs szükség megmunkálásra. Könnyen illeszkedik minden belső T-horonyba. Csavarkészlet mellékelve. Az összekötő csavarok önvágóak és erős összeköttetést hoznak létre nagyfokú rezgésállósággal. Csupán egy kis hozzáférési lyukat kell fúrni az összekötő csavar meghúzásához. A 10 mm-es merev gyorsösszekötő a 10 mm-es profilokat gyorsan összeköti. Gyors össze- és szétszerelést tesz lehetővé. Egy 17 mm-es átmenő furatra van szükség hozzá. Jellemzők A belső-belső sarokelemek csavarkészlettel szerelhetők és könnyű a profilok elhelyezése a szerkezet összeállítása után. Az összekötő csavar egyáltalán nem akadályozza a profil T-hornyát. A 10 mm-es merev gyorsösszekötő három T-hornyot szabadon hagy panelok vagy tartozékok szereléséhez. A belső-belső sarokelem nyomásos rézöntvény. Az összekötő csavarok és gyorsösszekötők horganyzott 8.8 minőségű acélból készülnek. A cikkszámokat és a rendelési információt lásd a 48. oldalon.

42 42 Bosch Rexroth GoTo Célzott Szállítási Program Kalapácsanyák és kalapácsfejű csavarok 6 mm-es kalapácsanya 8 mm-es kalapácsanya A T-horony összekötők széles választéka megkönnyíti a részegységek és tartozékok csatlakoztatását. Mindegyik kötőelem a gyors, könnyű szereléshez van kialakítva és nagy érintkező felületeik garantálják az erős, biztos csatlakoztatást. A kalapácsanyáknak és kalapácsfejű csavaroknak rovátkolt felületük van a meglazulás elkerülésére és ESD védelemmel rendelkeznek. 10 mm-es kalapácsanya 8 mm-es kalapácsfejű csavar 10 mm-es kalapácsfejű csavar Jellemzők A kalapácsanyák bárhol szerelhetők a profil T-hornyában, befordulnak és rögzülnek helyzetükben. A kúpos nyak megkönnyíti a szerelést, a kalapácsanya önbeálló a T-horonyban. A kalapácsfejű csavarok bárhol szerelhetők a profil T-hornyában, befordulnak és rögzülnek helyzetükben. A kúpos nyak megkönnyíti a szerelést és a kalapácsfejű csavar önbeálló a T-horonyban. A helyzetjelző vájat a kalapácsfejű csavar végében vizuálisan mutatja, amikor megfelelően helyezkedik el a T-horonyban. A kalapácsanyák és kalapácsfejű csavarok horganyzott 8.8 minőségű acélból készülnek. A cikkszámokat és a rendelési információt lásd a 49. oldalon.

43 GoTo Célzott Szállítási Program Bosch Rexroth 43 Csúszóanyák 6 mm-es 8 mm-es 10 mm-es Ezek a T-horony összekötők nehéz részegységek és szerelvények rögzítésére szolgálnak. A horony belsejével érintkező extra hoszszú felület erős, biztos összeköttetést teremt. Mindegyik összekötő könnyen áthelyezhető a T-horonyban. A csúszóanyák a profil végeibe csúsznak be. Jellemzők A csúszóanyák a T-horony végébe csúsznak bele és nehéz terhek profilra erősítésére szolgálnak. Az extra hosszú érintkező felület erős, biztos összeköttetést teremt. Rugók helyezhetők be a csúszóanyák mögé, amelyek függőleges összeköttetés kialakításakor a helyükön tartják ezeket. A csúszóanyák horganyzott 8.8 minőségű acélból készülnek. A cikkszámokat és a rendelési információt lásd a 49. oldalon.

44 44 Bosch Rexroth GoTo Célzott Szállítási Program Profilvégzárók 20 x 20 profilvégzáró 30 x 30 profilvégzáró 40 x 40 profilvégzáró 45 x 45 profilvégzáró A fekete profilvégzárók esztétikus megjelenést biztosítanak a profilvégeknek. Minden népszerű profilmérethez kaphatók és speciális szerszámok nélkül könnyen elhelyezhetők. 45 x 90 profilvégzáró 60 x 60 profilvégzáró Jellemzők A profilvégzárók bepattinthatók a profilok végébe és véletlenül sem esnek ki. Nincs szükség különleges szerszámokra. A profilvégzáró anyaga poliamid 6. A cikkszámokat és a rendelési információt lásd az 50. oldalon.

45 GoTo Célzott Szállítási Program Bosch Rexroth 45 Profiltakarók 8 mm-es T-horony takaró 10 mm-es T-horony takaró A T-horony takaró esztétikus megjelenést biztosít a profilok T-hornyainak és megakadályozza a szennyeződések lerakódását a T-horonyban. A kemény PVC burkolatok 2000 mm hosszúak és fekete színben kaphatók. Jellemzők A takarók bárhová behelyezhetők a profil T-hornyában és könnyen a kívánt hosszra vághatók. Huzalok elrejtésére is használhatók. A burkolat anyaga kemény PVC, 2000 mm hosszú. A cikkszámokat és a rendelési információt lásd az 50. oldalon.

46 46 Bosch Rexroth GoTo Célzott Szállítási Program Egyéb tartozékok 8 mm-es befogóprofil Szintező láb 10 mm-es befogóprofil Variofix kapocs 10 mm-es Variofix rögzítő (nincs kapocs) A befogóprofilok megkönnyítik a panelek vagy táblák T-hornyokban történő biztos rögzítését. A szintező láb minden Ön által épített szerkezetnek robusztus, biztos alapozást biztosít. A Variofix blokkok panelek, táblák és lapok szerelésére használhatók 13 mm vastagságig mind a 8 mm-es, mind a 10 mm-es T-hornyokban. Könnyen szerelhetők és a panelek gyors rögzítését teszik lehetővé, amint a vázszerkezet elkészült. Jellemzők A befogóprofilok megakadályozzák a panelek T-hornyokban való becsúszását. Fekete burkolatként bepattinthatók és fordítva is behelyezhetők. A betétek 2000 mm hosszúak és egyszerű szerszámokkal könnyen méretre vághatók. A szintező láb talpa 5 -os szögben képes billenni, ami igazodik az egyenetlen padlókhoz. A menetes szárnak bármely szerkezet szintbeállításához széles állíthatósági tartománya van. A Variofix blokkok a szerkezet elkészülte után használhatók. Egyszerű befordítással a profil T-hornyában biztosan rögzíthetők, biztos szerelési felületet adnak. A panelek vagy a megfogó kapcsokkal rögzíthetők, vagy egy M6-os csavarral (nem tartozék) az előre behelyezett M6-os anyában. M6-os csavar használata esetén a panelt vagy táblát elő kell fúrni. A befogóprofil anyaga: fekete polipropilén A Variofix blokk anyaga: fekete poliamid A Variofix kapocs anyaga: átlátszó műanyag
