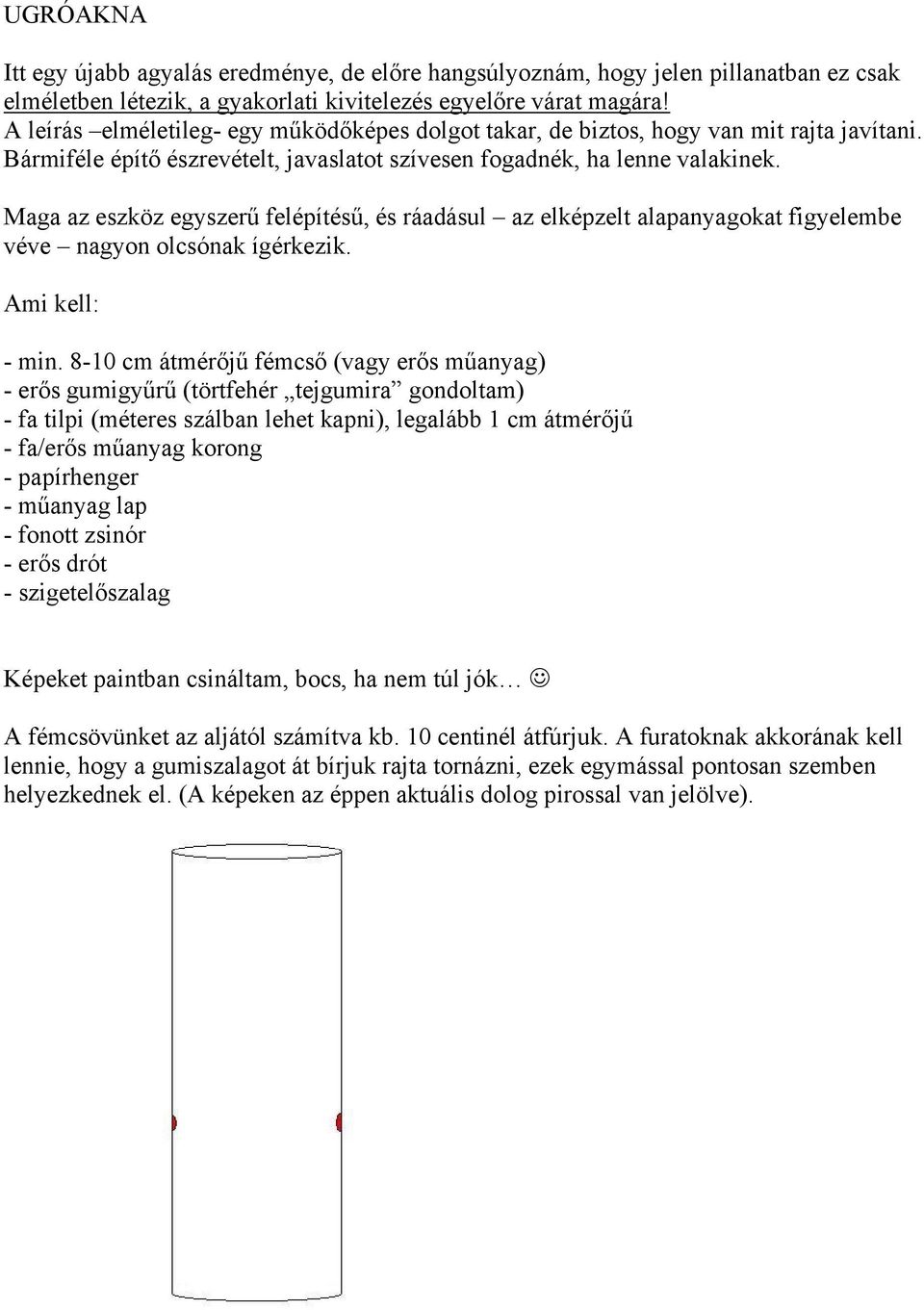

1 UGRÓAKNA Itt egy újabb agyalás eredménye, de előre hangsúlyoznám, hogy jelen pillanatban ez csak elméletben létezik, a gyakorlati kivitelezés egyelőre várat magára! A leírás elméletileg- egy működőképes dolgot takar, de biztos, hogy van mit rajta javítani. Bármiféle építő észrevételt, javaslatot szívesen fogadnék, ha lenne valakinek. Maga az eszköz egyszerű felépítésű, és ráadásul az elképzelt alapanyagokat figyelembe véve nagyon olcsónak ígérkezik. Ami kell: - min cm átmérőjű fémcső (vagy erős műanyag) - erős gumigyűrű (törtfehér tejgumira gondoltam) - fa tilpi (méteres szálban lehet kapni), legalább 1 cm átmérőjű - fa/erős műanyag korong - papírhenger - műanyag lap - fonott zsinór - erős drót - szigetelőszalag Képeket paintban csináltam, bocs, ha nem túl jók A fémcsövünket az aljától számítva kb. 10 centinél átfúrjuk. A furatoknak akkorának kell lennie, hogy a gumiszalagot át bírjuk rajta tornázni, ezek egymással pontosan szemben helyezkednek el. (A képeken az éppen aktuális dolog pirossal van jelölve).

Maga az eszköz egyszerű felépítésű, és ráadásul az elképzelt alapanyagokat figyelembe véve nagyon olcsónak ígérkezik. Ami kell: - min.

2 Ezeken átfűzzük a gumiszalagot, és a kilógó végekbe illesztünk 1-1 tiplifa darabot. Az egyik oldalon rögzítjük a tiplit (mondjuk szigetelőszalaggal), és a másik oldalon elkezdjük tekerni a fadarabot, körbe-körbe, amíg a gumiszalagunk egy sodort hurka nem lesz. Eztán a másik tiplifát is rögzítjük, hogy ne tudjon letekeredni a gumi. Kell még egy furat a csőre, de erről később. Ezután a hosszú tiplifából vágunk egy akkora darabot, ami kicsit hosszabb, mint maga a cső, kb. 3 centivel. Ezt a fadarabot kell egy kicsit jobban megmunkálni Kell az aljára egy nock, azaz egy bevágás:

gumiszalagunk egy sodort hurka nem lesz. Eztán a másik tiplifát is rögzítjük, hogy ne tudjon letekeredni a gumi.

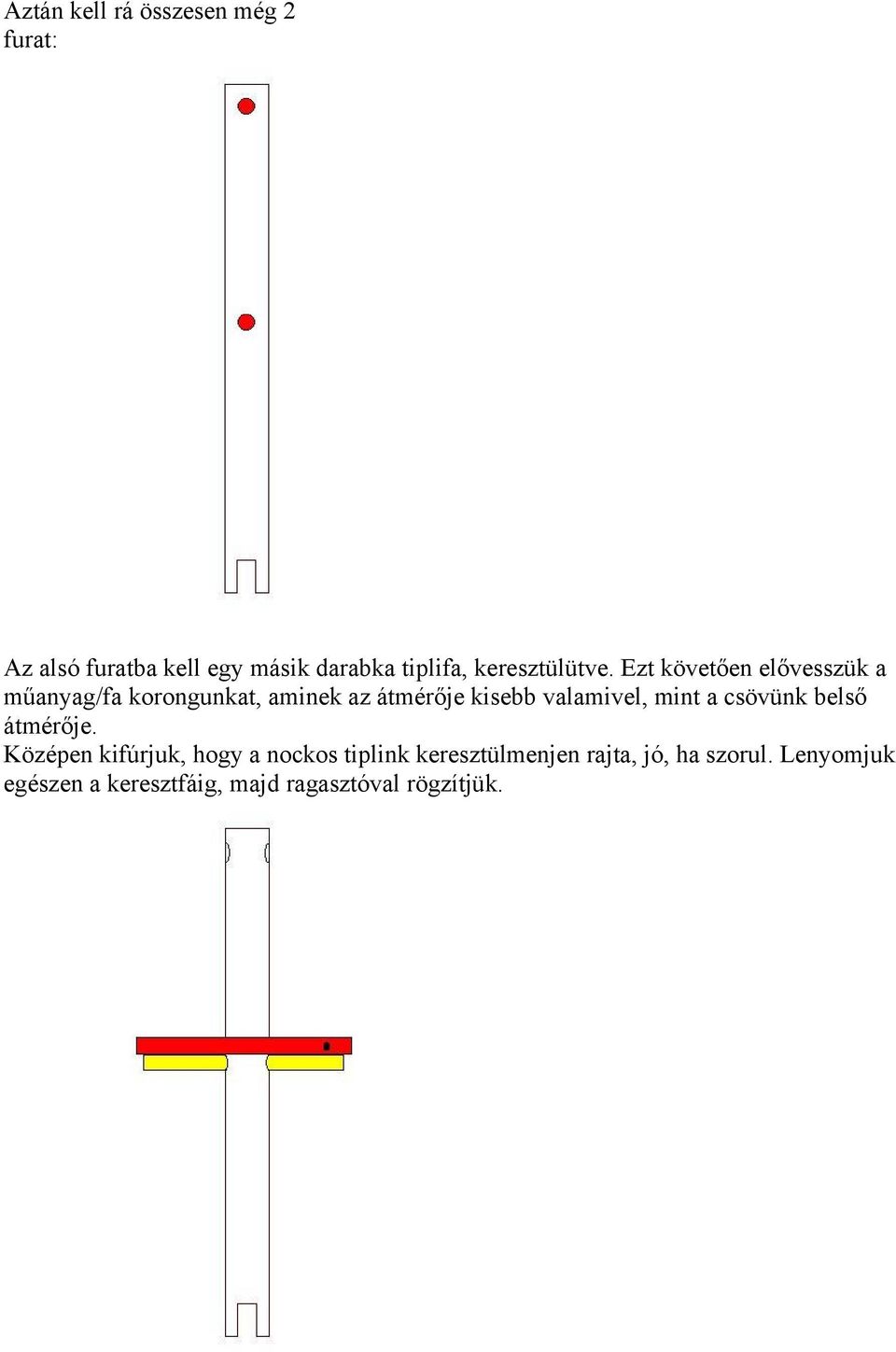

3 Aztán kell rá összesen még 2 furat: Az alsó furatba kell egy másik darabka tiplifa, keresztülütve. Ezt követően elővesszük a műanyag/fa korongunkat, aminek az átmérője kisebb valamivel, mint a csövünk belső átmérője. Középen kifúrjuk, hogy a nockos tiplink keresztülmenjen rajta, jó, ha szorul. Lenyomjuk egészen a keresztfáig, majd ragasztóval rögzítjük.

Ezt követően elővesszük a műanyag/fa korongunkat, aminek az átmérője kisebb valamivel,

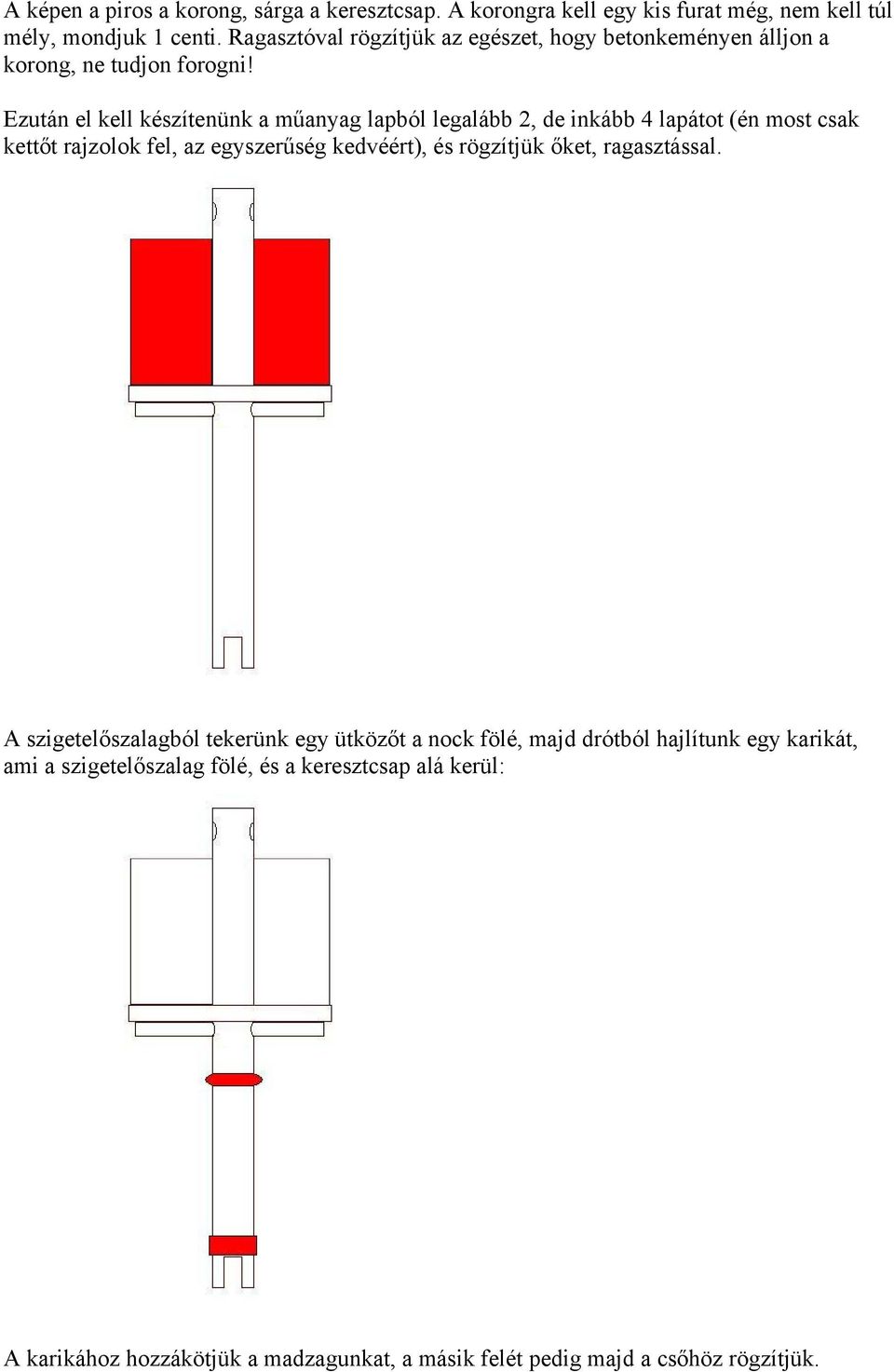

4 A képen a piros a korong, sárga a keresztcsap. A korongra kell egy kis furat még, nem kell túl mély, mondjuk 1 centi. Ragasztóval rögzítjük az egészet, hogy betonkeményen álljon a korong, ne tudjon forogni! Ezután el kell készítenünk a műanyag lapból legalább 2, de inkább 4 lapátot (én most csak kettőt rajzolok fel, az egyszerűség kedvéért), és rögzítjük őket, ragasztással. A szigetelőszalagból tekerünk egy ütközőt a nock fölé, majd drótból hajlítunk egy karikát, ami a szigetelőszalag fölé, és a keresztcsap alá kerül: A karikához hozzákötjük a madzagunkat, a másik felét pedig majd a csőhöz rögzítjük.

Ezután el kell készítenünk a műanyag lapból legalább 2, de inkább 4 lapátot (én most csak kettőt rajzolok fel, az egyszerűség kedvéért), és rögzítjük

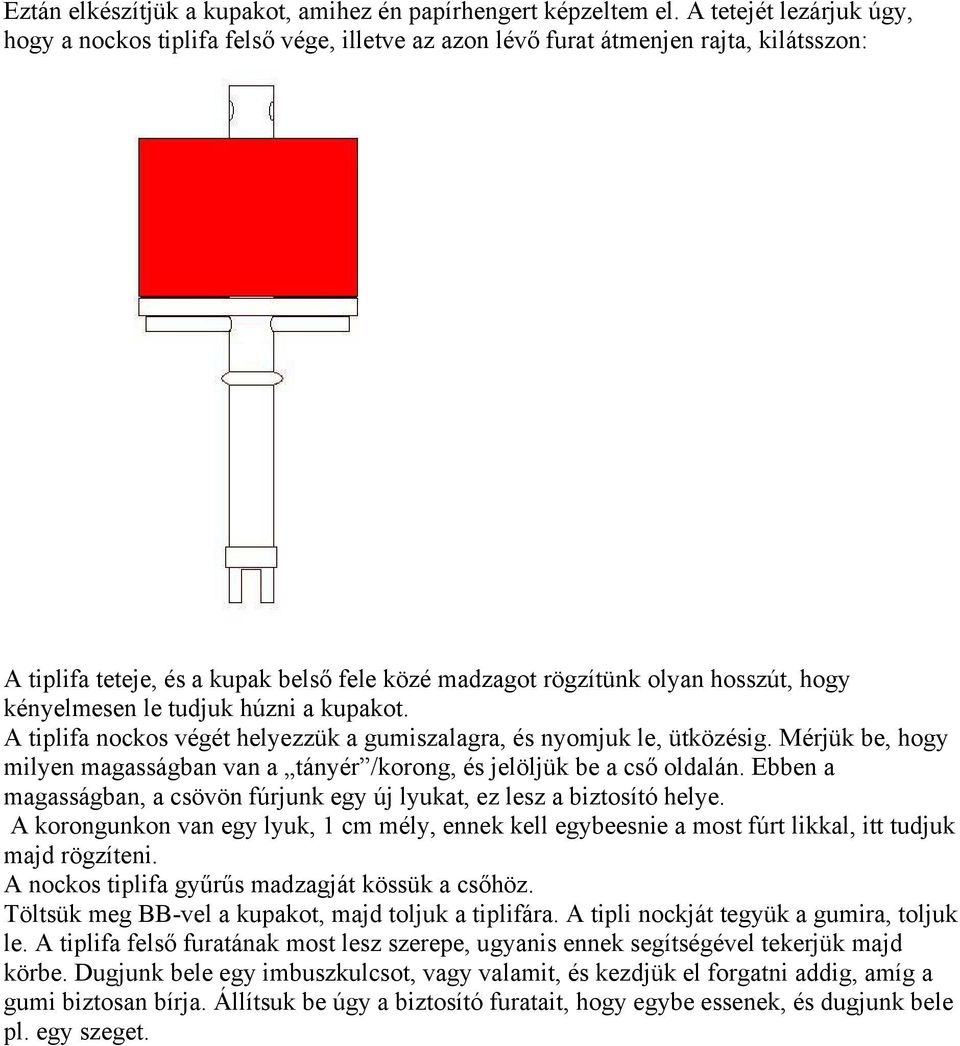

5 Eztán elkészítjük a kupakot, amihez én papírhengert képzeltem el. A tetejét lezárjuk úgy, hogy a nockos tiplifa felső vége, illetve az azon lévő furat átmenjen rajta, kilátsszon: A tiplifa teteje, és a kupak belső fele közé madzagot rögzítünk olyan hosszút, hogy kényelmesen le tudjuk húzni a kupakot. A tiplifa nockos végét helyezzük a gumiszalagra, és nyomjuk le, ütközésig. Mérjük be, hogy milyen magasságban van a tányér /korong, és jelöljük be a cső oldalán. Ebben a magasságban, a csövön fúrjunk egy új lyukat, ez lesz a biztosító helye. A korongunkon van egy lyuk, 1 cm mély, ennek kell egybeesnie a most fúrt likkal, itt tudjuk majd rögzíteni. A nockos tiplifa gyűrűs madzagját kössük a csőhöz. Töltsük meg BB-vel a kupakot, majd toljuk a tiplifára. A tipli nockját tegyük a gumira, toljuk le. A tiplifa felső furatának most lesz szerepe, ugyanis ennek segítségével tekerjük majd körbe. Dugjunk bele egy imbuszkulcsot, vagy valamit, és kezdjük el forgatni addig, amíg a gumi biztosan bírja. Állítsuk be úgy a biztosító furatait, hogy egybe essenek, és dugjunk bele pl. egy szeget.

kényelmesen le tudjuk húzni a kupakot. A tiplifa nockos végét helyezzük a gumiszalagra, és nyomjuk le, ütközésig. Mérjük be, hogy milyen magasságban van a tányér /korong, és jelöljük be a cső oldalán.

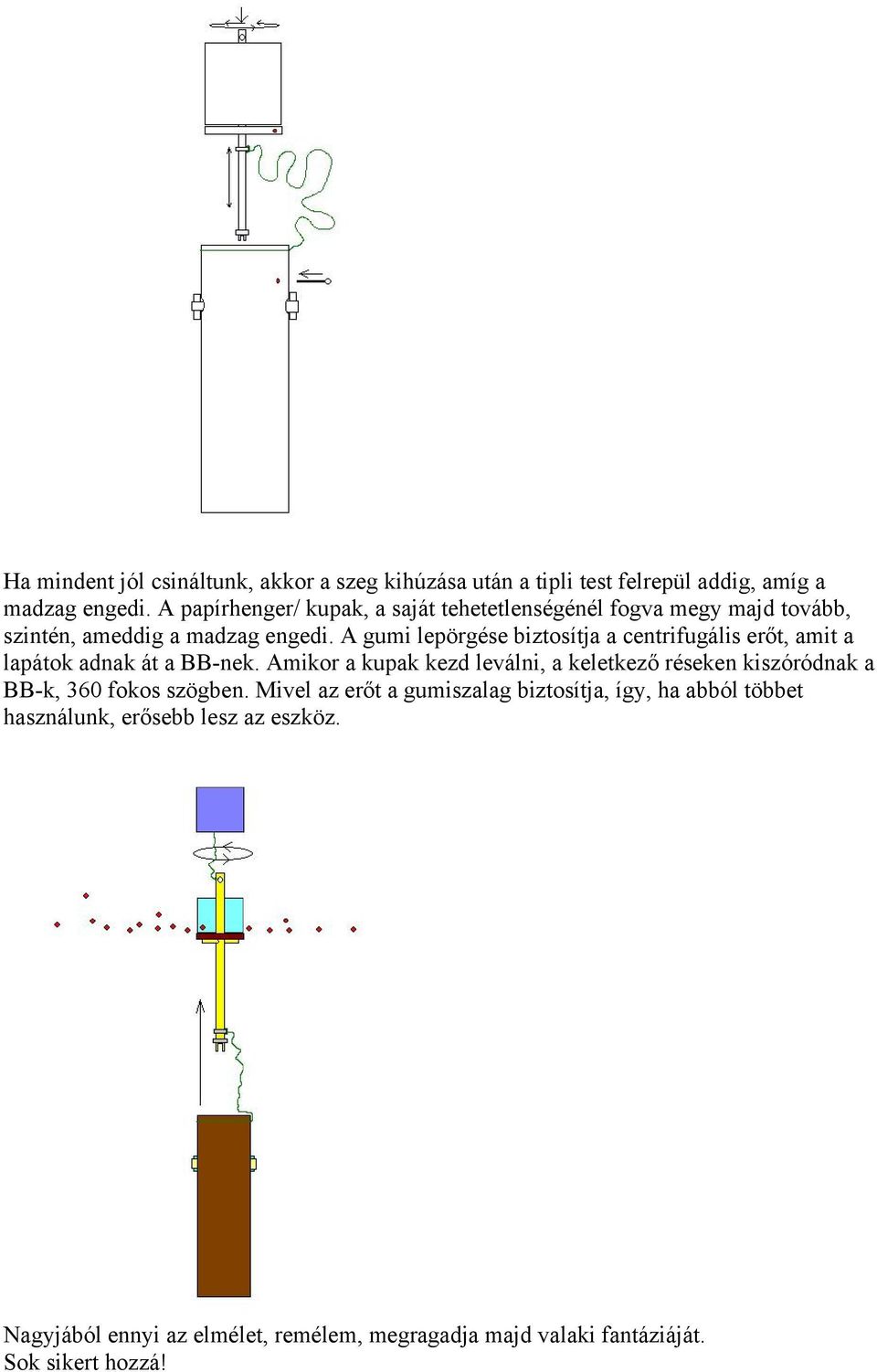

6 Ha mindent jól csináltunk, akkor a szeg kihúzása után a tipli test felrepül addig, amíg a madzag engedi. A papírhenger/ kupak, a saját tehetetlenségénél fogva megy majd tovább, szintén, ameddig a madzag engedi. A gumi lepörgése biztosítja a centrifugális erőt, amit a lapátok adnak át a BB-nek. Amikor a kupak kezd leválni, a keletkező réseken kiszóródnak a BB-k, 360 fokos szögben. Mivel az erőt a gumiszalag biztosítja, így, ha abból többet használunk, erősebb lesz az eszköz. Nagyjából ennyi az elmélet, remélem, megragadja majd valaki fantáziáját. Sok sikert hozzá!

A gumi lepörgése biztosítja a centrifugális erőt, amit a lapátok adnak át a BB-nek.
