Egyszerű lámpás / éjszakai fény WINKLER - Nr

Átírás

1 Egyszerű lámpás / éjszakai fény WINKLER - Nr Anyaglista: keményhab lap (Styrodur) 00 x 00 x 30 mm 4 fanyárs (50 x 3 mm) elemdobozka ceruzaelemnek AA világító dióda (LED) fehér, szupererős vezeték blankolt, 300 mm műanyag tömlő Ø 3/ x 00 mm 7 kárpitszeg - 5 mm üvegfejű gombostű 6 kivágókép A csomag nem tartalmazza: lap másolópapír DIN A4 lap másolópapír DIN A3 ceruzaelem AA Kétoldalú ragasztó Felépítési terv kérjük ne vágja ki! 4 Negatív töltés 8 5 Elemdobozka Pozitív töltés Sablon B 3 Építési útmutató:. Az A sablont külső vonalai mentén kivágjuk és a styrodur lap aljának a közepére helyezzük.. A négy jelölésen keresztül a 4 tűt bedugjuk a feléig és megint kihúzzuk Később ezekbe a lyukakba kerülnek bele a fanyársak. Sablon A - vágjuk ki 3. Az A sablonból az elemdobozka alatti részen a négyzet alakú szaggatott vonal mentén vágjuk ki = Sablon B. 4. A B sablont és az elemdobozkát a felépítési terv alapján helyezzük az alsó lapra. Figyeljünk a helyes elhelyezkedésre. Az elemdobozka töltési csatlakozójának a jobb oldalon kell lennie. A felragasztás előtt az elemdobozka és a B sablon helyes fekvését ellenőriztessük a tanárral! 5. Az elemdobozkát egy kétoldalú ragasztócsíkkal felragasztjuk. A B sablont pontosan a kép alapján ragasztóval felragasztjuk (Uhu-Stifttel vagy folyékony ragasztóval) Negatív töltés Elemdobozka Pozitív töltés Sablon B 3 copyright Winkler -- Iskolaszer Kft.

2 6. A világító dióda (LED) szerelése: Vágjuk ki az 5. oldalról a LED tartót. A két kicsi lyukat a LED-hez egy kis gombostű segítségével szúrjuk ki. A LED-et felülről helyezzük bele a jobb oldali csatlakozóba ( ). A LED fejét szorosan megfogjuk és csatlakozó drótokat alulról hajlítsuk kifelé egymástól. A tartót LED-el együtt a B sablon (aljára) helyezzük és az, szeggel rögzítjük. A plusz töltést a rajz szerint hegyes szögben hajlítjuk lsd. a felépítési tervet! 7. Pozitív vezeték készítése: A kapcsolóvezeték egyik végét az elemdobozka plusz töltésénél kétszer átfűzzük és rögzítjük.- Lsd. felépítési tervet! Az elemet helyezzük bele helyesen úgy, hogy az átfűzött drót az elem pozitív pólusánál be legyen csíptetve. A vezetéket a LED pozitív csatlakozásához hajlítjuk és a 3. szeggel úgy rögzítjük, hogy érintkezés jöjjön létre. (A tű fejével a drótot a LED pozitív csatlakozásához nyomjuk.) Szükség esetén LED-et helyre igazítjuk, hogy függőlegesen álljon. A maradék drótot lecsípjük. LED - tartó (hosszú csatlakozó) (hosszú csatlakozó) 8. A LED mínuszcsatlakozóját (balra) felhajtjuk úgy, hogy a drót vége kb. 4 mm-rel az aljzat fölött legyen. (A LED-et az egyik kezünkkel tartsuk feszesen) Kérjük meg a tanárt, hogy ellenőrizze! Aljzat 3 9. Mínuszvezeték készítése: A maradék, hosszabb drót darab egyik végére hajlítsunk egy hurkot. (kb. cm). Ezt a hurkot az elemdobozka mínusz csatlakozásához beakasztjuk és a második elemet behelyezzük, úgy, hogy a vezeték az elem mínusz pólusánál legyen becsíptetve. A drótot az elemdobozka körül körbevezetjük és 4,5,6 szeggel a B sablonra rögzítjük. A drótot egyszer minden tű körül körbetekerünk, majd a tűket szorosan benyomjuk. A drót a magasra hajlított LED csatlakozás fölött helyzkedik el. Ennél a drótkereszteződésnél kontakt keletkezik és a LED világítani fog. A drótot 5. pont és a 6. pont alapján a rajz szerint illesztjük! Szükség szerint a túl hosszú drótvéget lecsípjük. 0. Kapcsoló készítése: A kartonnyilat az 5. oldalról kivágjuk, a csíkozott vonal mentén lehajtjuk és összeragasztjuk. Miközben a LED világít a nyíl hegyét a keresztezett drótok között becsúsztatjuk úgy, hogy a papír a kontaktot megszakítsa. A LED kiold, nem világít. A nyilat a rajz alapján kiigazítjuk és a 7-es szeget benyomjuk. A nyíl ide-oda huzogatása által a fényt be- és kikapcsolhatjuk. A 8 és 9-es gombostűvel a nyíl mozgását be tudjuk határolni, hogy az ne tudjon túlzottan mértékben kimozdulni. Figyelem: A gombostűket ne nyomjuk be egészen, hagyjuk kb. 0 mm-t kilógni. --

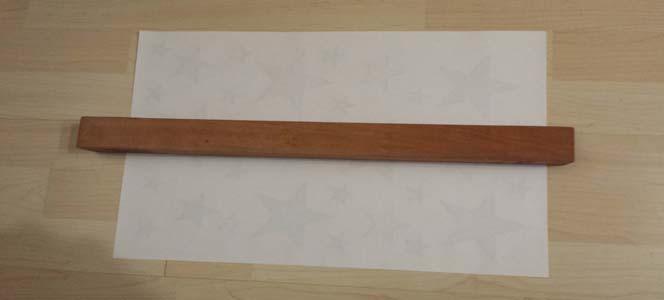

3 . Fedél (csak a lámpáshoz az éjszakai világításnál nem szükséges) A fedelet az 5. oldalról kivágjuk. A háromszögű bemetszést kivágjuk. Egy fanyárssal a fedélen bejelölt lyukakat átszúrjuk.. A négy fanyársat az aljzat négy előre lyukasztott mélyedésébe (lsd 3 pontot) függőlegesen jó mélyen bedugjuk. 3. Lámpabúra készítése: Egy fehér másolópapírt DIN-A4 fekvő formátumút filctollal vagy zsírkrétával szépen díszítjük majd formázzuk egy hengerré és ragasszuk (0 mm átfedéssel) A ragasztáshoz segítséget találunk ezen az oldalon alul. Egyéb más forma kialakítása is lehetséges. A papírhengert ráhelyezzük a 4 kiálló fanyársra. Az éjszakai világításhoz a lámpabúrát DIN-A3 álló formátumú fehér papírból készítjük. Csillagmintás sablont letölthetünk a oldalról, a cikkszámú terméknél. Lap: DIN-A3 Lámpabúra éjszakai világításhoz Ragasztási segítség:. Egy falécet (kb 40 x 40 mm) a papír közepére helyezzük.. A papír egyik oldalát felhajtjuk és egy második faléccel rögzítjük. A papír szélét ( cm szélességben) ragasztóval bekenjük. 3. A papír másik oldalát felhajtjuk és a beragasztózott szélre rányomjuk. -3 -

4 4. Lámpásfül: Tűzzük rá a műanyag tömlőket átlósan két fapálcára. Az éjszakai fénynél (lásd 4. oldal) a lámpásfül nem szükséges. A fanyársból készült lámpásfül levételénél a fanyársat az egyik kezünkkel jól tartsuk, hogy ne csússzon le az aljára. 5. A fedél felhelyezése: Azért, hogy a lámpásfény felülről ne vakítson (soha ne nézzünk bele a rikító fénybe!), a fedelet a két lyukkal ráhelyezzük a fenti fanyársra. A háromszögű bemetszés tartást ad a fülnek. Előtte fessük le a fedelet. A sarkokat levághatjuk. A csillag a szoba tetejére kerül vetítésre. Éjszakai fény kép kivetítéssel A lámpást éjszakai fényként is használhatjuk képprojektorként. Az éjszakai fény különlegességet: Elemcsere nélkül világít több héten keresztül! Így építsünk lámpásból éjszakai fényt: Vegyük le a fedelet és a lámpásfület, készítsünk egy új lámpásernyőt A3-as papírból álló formátumban (ugyanazzal az átmérővel, mint a lámpásnál, de dupla magassággal); (kb 00 x 00 mm) felül kivágott képpel helyezzük a tetejére. A kivágott képet a szoba mennyezetére vetíti. Néhány példa: Elektronikus adventi naptár: Használjuk a 6 kivágható képet a mellékletből, kiegészíthetjük magunk alkotott képekkel is. Az adventi időszakban naponta kivehetünk a tasakból egy új képet és a szoba tetejére vetíthetjük. -4 -

5 Kivágólap: LED tartó: Fedél: LED - tartó Kartonnyíl (kapcsoló): Itt lehajtani és összeragasztani on off on off Fontos információ az elemekről: Az elemet helyesen helyezzük be: Előszőr mindig a mínusz oldalt (széles oldalt) nyomjuk a rugóhoz. A kivételnél mindig előszőr a plusz oldalt emeljük ki. Figyelem: Az elemeket soha nem szabad töltőre helyezni! Az elemeket nem lehet újból feltölteni, ez veszélyes lenne!!! Csak akkumulátorokat lehet feltölteni. A lámpáshoz akkumulátort is használhatunk. Megkülönböztetés: Elem:,5 V nem feltölthető! Akku:, V feltölthető -5 -
