Kezelési utasítás. Tartalomjegyzék. Első mérés. Készülék leírása. Üzembe helyezés. Elemek behelyezése A 9 V-os elem része a szállításnak.

Átírás

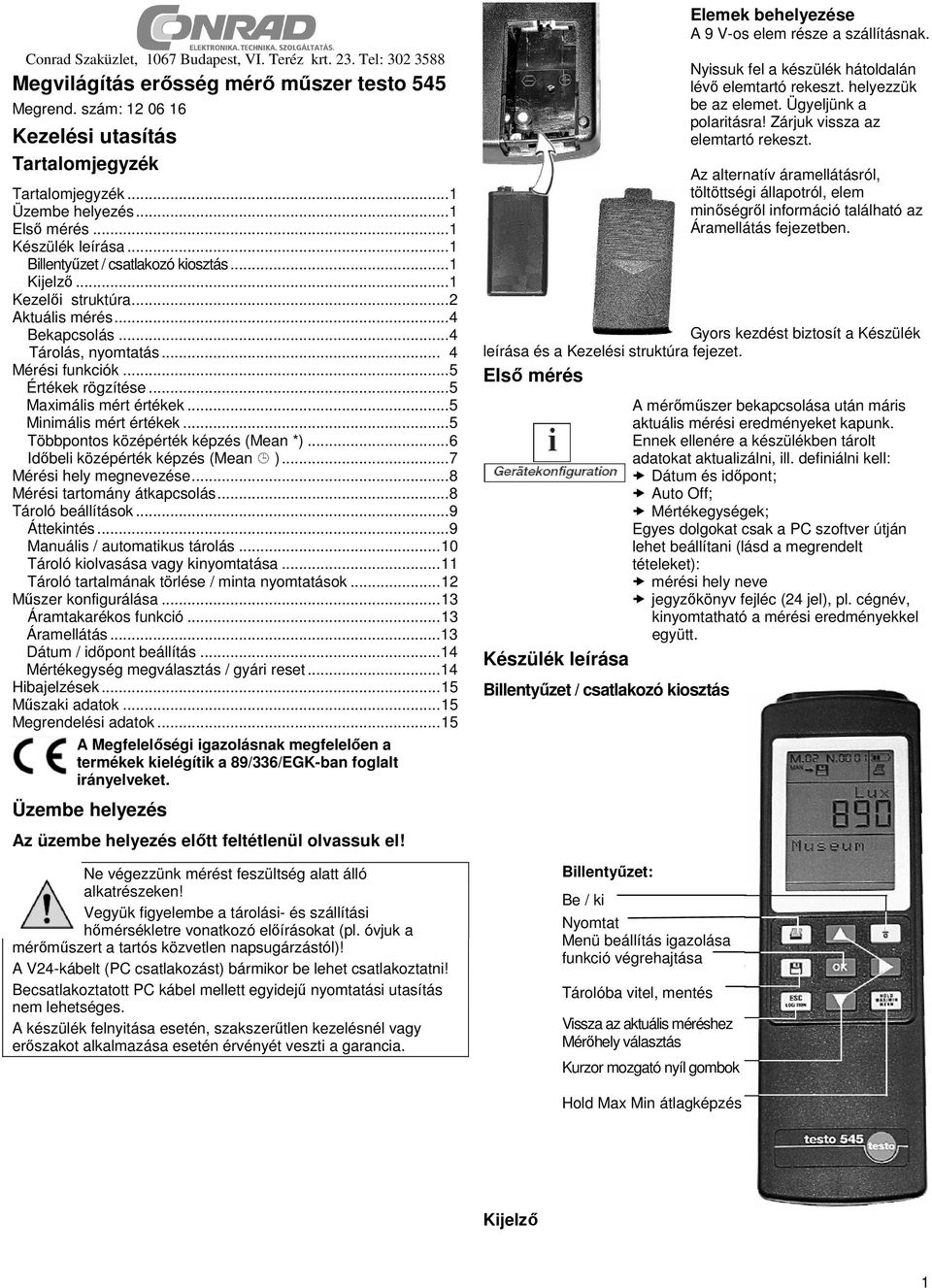

1 Conrad Szaküzlet, 1067 Budapest, VI. Teréz krt. 23. Tel: Megvilágítás erősség mérő műszer testo 545 Megrend. szám: Kezelési utasítás Tartalomjegyzék Tartalomjegyzék... 1 Üzembe helyezés... 1 Első mérés... 1 Készülék leírása... 1 Billentyűzet / csatlakozó kiosztás... 1 Kijelző... 1 Kezelői struktúra... 2 Aktuális mérés... 4 Bekapcsolás... 4 Tárolás, nyomtatás... 4 Mérési funkciók... 5 Értékek rögzítése... 5 Maximális mért értékek... 5 Minimális mért értékek... 5 Többpontos középérték képzés (Mean *)... 6 Időbeli középérték képzés (Mean )... 7 Mérési hely megnevezése... 8 Mérési tartomány átkapcsolás... 8 Tároló beállítások... 9 Áttekintés... 9 Manuális / automatikus tárolás Tároló kiolvasása vagy kinyomtatása Tároló tartalmának törlése / minta nyomtatások Műszer konfigurálása Áramtakarékos funkció Áramellátás Dátum / időpont beállítás Mértékegység megválasztás / gyári reset Hibajelzések Műszaki adatok Megrendelési adatok A Megfelelőségi igazolásnak megfelelően a termékek kielégítik a 89/336/EGK-ban foglalt irányelveket. Üzembe helyezés Elemek behelyezése A 9 V-os elem része a szállításnak. Nyissuk fel a készülék hátoldalán lévő elemtartó rekeszt. helyezzük be az elemet. Ügyeljünk a polaritásra! Zárjuk vissza az elemtartó rekeszt. Az alternatív áramellátásról, töltöttségi állapotról, elem minőségről információ található az Áramellátás fejezetben. Gyors kezdést biztosít a Készülék leírása és a Kezelési struktúra fejezet. Első mérés A mérőműszer bekapcsolása után máris aktuális mérési eredményeket kapunk. Ennek ellenére a készülékben tárolt adatokat aktualizálni, ill. definiálni kell: Dátum és időpont; Auto Off; Mértékegységek; Egyes dolgokat csak a PC szoftver útján lehet beállítani (lásd a megrendelt tételeket): mérési hely neve jegyzőkönyv fejléc (24 jel), pl. cégnév, kinyomtatható a mérési eredményekkel együtt. Készülék leírása Billentyűzet / csatlakozó kiosztás Az üzembe helyezés előtt feltétlenül olvassuk el! Ne végezzünk mérést feszültség alatt álló alkatrészeken! Vegyük figyelembe a tárolási- és szállítási hőmérsékletre vonatkozó előírásokat (pl. óvjuk a mérőműszert a tartós közvetlen napsugárzástól)! A V24-kábelt (PC csatlakozást) bármikor be lehet csatlakoztatni! Becsatlakoztatott PC kábel mellett egyidejű nyomtatási utasítás nem lehetséges. A készülék felnyitása esetén, szakszerűtlen kezelésnél vagy erőszakot alkalmazása esetén érvényét veszti a garancia. Billentyűzet: Be / ki Nyomtat Menü beállítás igazolása funkció végrehajtása Tárolóba vitel, mentés Vissza az aktuális méréshez Mérőhely választás Kurzor mozgató nyíl gombok Hold Max Min átlagképzés Kijelző 1

2 A fejléc szimbólumait lejjebb ismertetjük! A bemeneti hüvely megnevezése és mértékegységek. Mért érték kijelzés 1 sorban Mérés helye Időpont / átlagérték képzéshez használt mérési pontok száma A mérési funkció kijelzése Szimbólumok leírása: A mérési jegyzőkönyv száma a tárolóban. Manuális mentésnél: a tárolóba vitt egyes mérés száma. Automatikus tárolásnál: mérés sorozat száma. Erre a számra van szükség az egyes jegyzőkönyvek vagy mérési eredmények kiolvasásánál. Mérési ciklus száma (csak az automatikus mentésnél van rá szükség). Ezzel megtalálhatók egy mérési sorozaton belül az egyes mérési ciklusok. Egy egyes mérés mentése a megnyomásával. tároló gomb Automatikus tárolási program lett beállítva. A tároló gomb megnyomásával indul a tárolás. A tároló adatainak kijelzőre kiolvasásának szimbóluma. A tároló tartalmának törlése szimbólum. E szimbólumnál a nyomtatás funkció aktív. Az adatátvitelnél a szimbólum villog. A nyomtatás billentyű megnyomásával az asztali nyomtató kinyomtatja az adatokat. Elem ill. akku kapacitás kijelzése. Kezelői struktúra Ha nem világít már egyetlen szegmens se (és a szimbólum villog), az elemet ki kell cserélni, vagy az akkut fel kell tölteni. A készülék 1 perc után automatikusan kikapcsol. Mérési funkciók HOLD Értékek kimerevítése MAX maximális értékek kijelzése MIN minimális értékek kijelzése MEAN Többpontos átlagértékképzés Értékek felvétele Középérték képzés Középérték resetelése MEAN Időbeni középértékképzés Indítás és befejezés Középérték képzés Középérték resetelése Aktuális mérés Manuális vagy automatikus mentés, beállítástól függően (5.) Mérési eredmények kinyomtatása Manuálisan menteni Mért adatok nyomtatása Mérési hely kiválasztása Mérési hely kiválasztása Mérési tartomány átkapcsolása A választott mértékegység Mérési tartomány átkapcsolása a jelzett értéket 10-el kell szorozni. Lux Átkapcsolás 1 Lux felbontásról (mérési tartomány Lux) 10 Lux felbontásra (mérési tartomány Lux) Átkapcsolás 0,1 fc felbontásról (mérési tartomány 3200 fc) 1 fc felbontásra (mérési tartomány fc) 2

3 egyidejűleg Aktuális mérés Műszer konfigurálása Automatikus lekapcsolás aktiválása - deaktiválása Tároló beállítások MAN Manuális tárolás aktiválása AUTO Automatikus mentés programozása A mérési ciklusok számának megválasztása Mérési ütem beosztása Választás: feszültség ellátás elem - akku Dátum beállítás Óra (idő) beállítás Mértékegység megválasztása Visszaállítás a gyári beállításokra OUT Tároló tartalmának kiolvasása a kijelzőre nyomtatási lehetőséggel CLEAR Memória törlése Figyelem: az egész tároló törlésre kerül! Megjegyzés: A villogó kijelzés mindig aktív és az gombbal erősítjük meg. 3

4 Aktuális mérés Bekapcsolás / tárolás / nyomtatás Az aktuális mérés alatt gombnyomással a következő funkciókat aktiválhatjuk: Elem-, akku feszültség Mért értékek tárolása Az hogy automatikus vagy manuális tárolásra kerül sor, az a tárolás beállításától függ (5 fejezet). A mérési eredmények kinyomtatása A mérés helye 1. sor 2. sor 4

5 Mérési funkciók Értékek rögzítése, mért maximális értékek, mért minimális értékek Aktuális mérés Értékek rögzítése Mért érték mentése Mért érték kinyomtatása Maximális mért értékek a mérés megkezdésétől fogva Max. mért érték mentése a tárolóba Max. mért érték kinyomtatása Minimális mért értékek a mérés megkezdésétől fogva Min. mért érték mentése a tárolóba Min. mért érték kinyomtatása lásd többpontos / időbeni középérték képzést 5

6 Többpontos középérték képzés (Mean *) Aktuális mérés Többpontos középérték képzés Csak az 1. sor mért értékeiből Új középérték képezhető Értékek bevitele Középérték képzés Megjegyzés a tárolt vagy kinyomtatott mérési jegyzőkönyvekhez: 1. A többpontos középérték képzésnél a jegyzőkönyv tartalmazza az egyes értékeket, a max-értéket, a min-értéket és az átlag értéket. 2. Az időbeni középérték képzésnél a jegyzőkönyv tartalmazza a maxértéket, a min-értéket és az átlag értéket. Középérték A számításnál figyelembe vett értékek száma Középérték tárolóba vitele Középérték kinyomtatása Vissza az aktuális méréshez 6

7 Időbeli középérték képzés (Mean ) Aktuális mérés Időbeli középérték képzés indítása. Időbeli középérték képzés befejezése. Megjegyzés a tárolt vagy kinyomtatott mérési jegyzőkönyvekhez: 1. A többpontos középérték képzésnél a jegyzőkönyv tartalmazza az egyes értékeket, a max-értéket, a min-értéket és az átlag értéket. 2. Az időbeni középérték képzésnél a jegyzőkönyv tartalmazza a max-értéket, a min-értéket és az átlag értéket. vagy Időbeli középérték képzés folytatása Középérték képzése Középérték Új középérték képezhető A középérték képzés időtartama Középérték tárolóba vitele Középérték kinyomtatása Vissza az aktuális méréshez 7

8 Mérési hely megnevezése 1. aktuális mérés A Location mérési hely megnevezéseket a gyártó programozta a műszerbe. Saját 8jelből álló mérési hely megnevezéseket a számítógép szoftver felhasználásával vihetünk be a műszerbe. Mérési hely megjelölése A választás igazolása és visszatérés a méréshez. Vissza az aktuális méréshez vagy : gombok megnyomása után a mérési eredmények, a megjelölt mérési hely adat ill. a termék nevének szigorú hozzárendelésével vagy a tárolóba kerülnek vagy a nyomtató kinyomtatja őket. Mérési tartomány átkapcsolás Mérési tartományok, valamint a Lux- vagy az fc-felbontások közötti átkapcsolás. A megválasztott felbontás villog. Kiválasztás A kiválasztás megerősítése és visszatérés a méréshez. Felbontás Mérési tartomány Felbontás Mérési tartomány 1 Lux Lux 0,1 fc 3200 fc 10 Lux * Lux 1 fc fc * A műszer által mutatott értéket 10-el kell szorozni. 8

9 Tároló beállítások Áttekintés 1. Aktuális mérés Az gomb megnyomásával jutunk a tároló beállítás üzemmódba. A villogó tároló szimbólumot erősítsük meg a gomb megnyomásával. A tároló beállítására 4 lehetőség áll fenn. A gombbal válasszuk ki a kívánt tárolási lehetőséget: A beállítások elvégzése után a fejlécben megjelenik a. megfelelő szimbólum. A funkciót az gomb megnyomásával aktiváljuk. Mérendők beállítása 9

10 Manuális / automatikus tárolás Az gomb megnyomásával jutunk a tároló beállítás üzemmódba. A villogó tároló szimbólumot erősítsük meg a gomb megnyomásával. Manuális adatbevitel a tárolóba: A gomb minden egyes megnyomásával a műszer egy egyes mérési jegyzőkönyvet a tárolóba visz. Ez tartalmazza a mért értéket, a mérés helyét, a keltezést és az időpontot. A kijelző bal felső sarkában lévő számláló mutatja az azonos mérési helyhez tartozó mérési jegyzőkönyvek darabszámát. Egy időbeli- vagy több pontos középértékképzés tárolóba vitele: A jegyzőkönyv tartalmazza a MIN-értéket, a MAX-értéket, és a mérések középértékét, a többpontos középértékképzésnél az egyes mért értékeket is. Automatikus adatbevitel a tárolóba: Ennél a tárolási módnál a műszer a mért értékeket meghatározott időközönként automatikusan rögzíti és elhelyezi a tárolóban (= Logger üzemmód). Ehhez programozni kell a tárolandó mérési ciklusok számát (CYCLE-N) és az időközt (CYCLE): 1. Cycle-N. A műszer a mérési ciklusok lehetséges maximális számát kínálja fel. A kívánt számot a / / gombokkal állítsuk be. A beállított értéket az gomb megnyomásával erősítjük meg. 2. Cycle Határozzuk meg az időközt, amely után a mért értékek a tárolóba kell kerüljenek. A mindenkor villogó számértéket a / / gombokkal módosítani lehet. A beállított értéket az gomb megnyomásával erősítjük meg. A gomb megnyomása indítja az automatikus tárolást. A szimbólum addig villog, amíg a programozott mérési sorozat felvételre nem kerül. A gomb megnyomásával megszakad a tárolási folyamat. A gomb megnyomásával újra indul az automatikus tárolóba vitel. Egy újabb mérési sorozatot vesz fel a műszer. 10

11 Tároló kiolvasása vagy kinyomtatása Az gomb megnyomásával jutunk a tároló beállítás üzemmódba. A villogó tároló szimbólumot erősítsük meg a gomb megnyomásával. A nyomtatást a gomb megnyomásával szakíthatjuk meg. 1. A tároló tartalmának kiolvasása vagy kinyomtatása: Ha a kijelzőn az OUT villog és a gombot megnyomjuk, elindul a tároló teljes tartalmának kinyomtatása. A kinyomtatást a gomb megnyomásával szakíthatjuk meg. 2. A mérési hely kiválasztása: Az gomb megnyomásakor a kijelzőn a mérési hely kiválasztási kínálata jelenik meg. A gombokkal válasszuk ki a mérési helyet. Amennyiben a kiválasztott helyen indítjuk el a nyomtatást, akkor valamennyi, ehhez a mérési helyhez tartozó protokollt (mérés-sorozatot és ciklust) a műszer kinyomtatja. A kinyomtatást a gomb megnyomásával szakíthatjuk meg. 3. A protokoll kiválasztása: A fent kiválasztott mérési helyet erősítsük meg az gomb megnyomásával. A kijelzőn az M.0x számláló villog. A kurzor billentyűkkel válasszuk ki a protokoll számát. A gombbal indítjuk a kijelölt protokoll nyomtatását. Az gomb megnyomásával a mért értékek a kijelzőn láthatók. A kinyomtatást a gomb megnyomásával szakíthatjuk meg. 4. A mérési ciklus kiválasztása (erre csak akkor van lehetőség, ha egy méréssorozat mérési protokolljáról van szó): A fent kiválasztott mérési protokollt erősítsük meg az gomb megnyomásával. A kijelzőn az M.0x számláló villog. A kurzor billentyűkkel válasszuk ki a mérési ciklust. A gombbal indítjuk a kijelölt mérési ciklus nyomtatását. - billentyűvel egy lépést vissza tudunk lépni. 11

12 Tároló tartalmának törlése / minta nyomtatások Az gomb megnyomásával jutunk a tároló beállítás üzemmódba. A villogó tároló szimbólumot erősítsük meg a gomb megnyomásával. Tároló törlése A tároló tartalmát a műszer nem törli A tároló teljes tartalma törlődik. Aktuális mérés Fejléc / címzés A nyomtatás dátuma A mérés helye Egy automatikusan tárolt jegyzőkönyv kinyomtatása: Egy manuálisan mentett jegyzőkönyv kinyomtatása Mérési jegyzőkönyv A mérés mentésének időpontja Mérési gyakoriság 12

13 Műszer konfigurálása Áramtakarékos funkció / áramellátás egyidejűleg Az billentyűvel bármelyik menüpontból visszaléphetünk az aktuális mérésbe. A gombbal való bekapcsoláskor az gombot kb. 2 másodpercig megnyomva kell tartani. Áramellátás Áramtakarékos auto off funkció be/ki Az éppen villogó helyet a / / gombokkal módosíthatjuk, vagy az -val megerősíthetjük. Áramtakarékos funkció Auto-OFF funkció be van kapcsolva ( ON ). Ha 5 percig egyetlen billentyű sem lett működésbe hozva, vagy nem volt kommunikáció a számítógéppel, a műszer automatikusan kikapcsol. Kivételek: - időbeli és többpontos középérték képzésnél a funkció deaktiválva van. - automatikus tárolóba vitel üzemmódban csak akkor marad aktív, ha a tárolási ciklusra >1 perc van programozva. - a műszer aktív áramtakarékos funkció mellett is (ciklus >1 perc esetén) a mérés időpontjában automatikusan bekapcsol, majd újra kikapcsol. Ez akkor is bekövetkezik, ha a tárolási program elindítása után a műszert a gombot megnyomva kikapcsoltuk. BAT: elemes üzemmód 9 V-os alkáli-mangán IEC 6LR61 elemmel. AKKU: akkumulátoros üzem Testo akkuval (Megr. sz.: ), Typ: Ni-MH IEC 6F22. A lemerült akkut külső töltőberendezésben (Megr. sz.: ) kell tölteni. Megjegyzés: Az elem / akku kivétele után a műszer a beállított értékeket és a memória tartalmát kb.10 percig megőrzi. Ennek elmúltával az adatok elvesznek. 100% 75% 50% 25% (az utolsó szegmens villog: az akku/elem majdnem üres) 0% (elemet cserélni / akkut feltölteni) a műszer 1 perc után kikapcsol. 13

14 Mértékegység megválasztás / Gyári beállításra resetelés Áramellátás Dátum / időpont beállítás Dátum beállítás A kijelzőn éppen villogó számjegy beállítható - = a számérték görgethető / = lépés a következő számhelyre. Időpont beállítás A kijelzőn éppen villogó számjegy beállítható - = a számérték görgethető / = lépés a következő számhelyre. Mértékegység megválasztása Az aktuálisan kiválasztott mértékegység villog. választás megerősíti a választást. A gyári beállításra való resetelés a műszer valamennyi beállítását a gyári beállítási értékre állítja vissza: - az AUTO OFF-ot ON-ra (bekapcsoltra) állítja. - a LUX mértékegységet aktiválja. megerősíti a választást és a kijelző az aktuális mérésre kapcsol. Aktuális mérés 14

15 Hibajelzések Hibajelzés Ok Elhárítása Memory full (memória megtelt) + A tároló megtelt Mérési tartomány túllépés Az érzékelőhöz vezető vezetékben szakadás van. Töröljük a tároló tartalmát A mért értékek kívül esnek a beállított mérési tartományon. A felbontást át kell kapcsolni Lépjünk kapcsolatba egy Testo szervizzel. Műszaki adatok Érzékelő: Mérési tartomány: Pontosság: szilícium fotódióda Lux DIN 5032, 6 rész szerint f 1 = 8 % f 1 = V (I)-adaptáció f 2 = 5 % f 2 = cos-hű értékelés Felbontás, átkapcsolható: Lux 1 Lux Lux 10 Lux fc 0.1 fc fc 1 fc Kijelző: Elem élettartam: Elem felügyelet: Üzemi hőmérséklet: Tárolási hőmérséklet: Méret: Súly: Garancia: Megrendelési adatok Mérőműszer és tartozékai 2-soros LCD és 2 Matrix cella 9V IEC 6F22 > 50 óra Al-Mn automatikus, 4 fokozatban C C 220 x 68 x 50 (műszer) 500 g (csomagolással együtt) Mérőműszer: 2 év Érzékelő: 12 hónap testo 545 szondával, elemekkel és kezelési utasítással és kalibrálási jegyzőkönyvvel TopSafe (erős védőburkolat) asztali felállításhoz támasszal és övcsíptetővel Testo protokoll nyomtató, 4 ceruzaelemmel és 1 tekercs termo-papírral mérési adatok, a mérés helyének, keltének és időpontjának dokumentálására. ComSoft 3 Professional mérési adatkezeléssel adatbankkal, kiértékelő- és grafikai szoftverrel, adatanalízissel, trend görbékkel. Szállító koffer a mérőműszer, a TopSafe, a szonda és a Testo protokoll nyomtató biztonságos megóvására Vezeték RS232 a műszer adatátvitel céljából PC-hez csatlakoztatásához ISO kalibrálási tanúsítvány Kalibrálási pont 1000 Lux Megrend. szám
