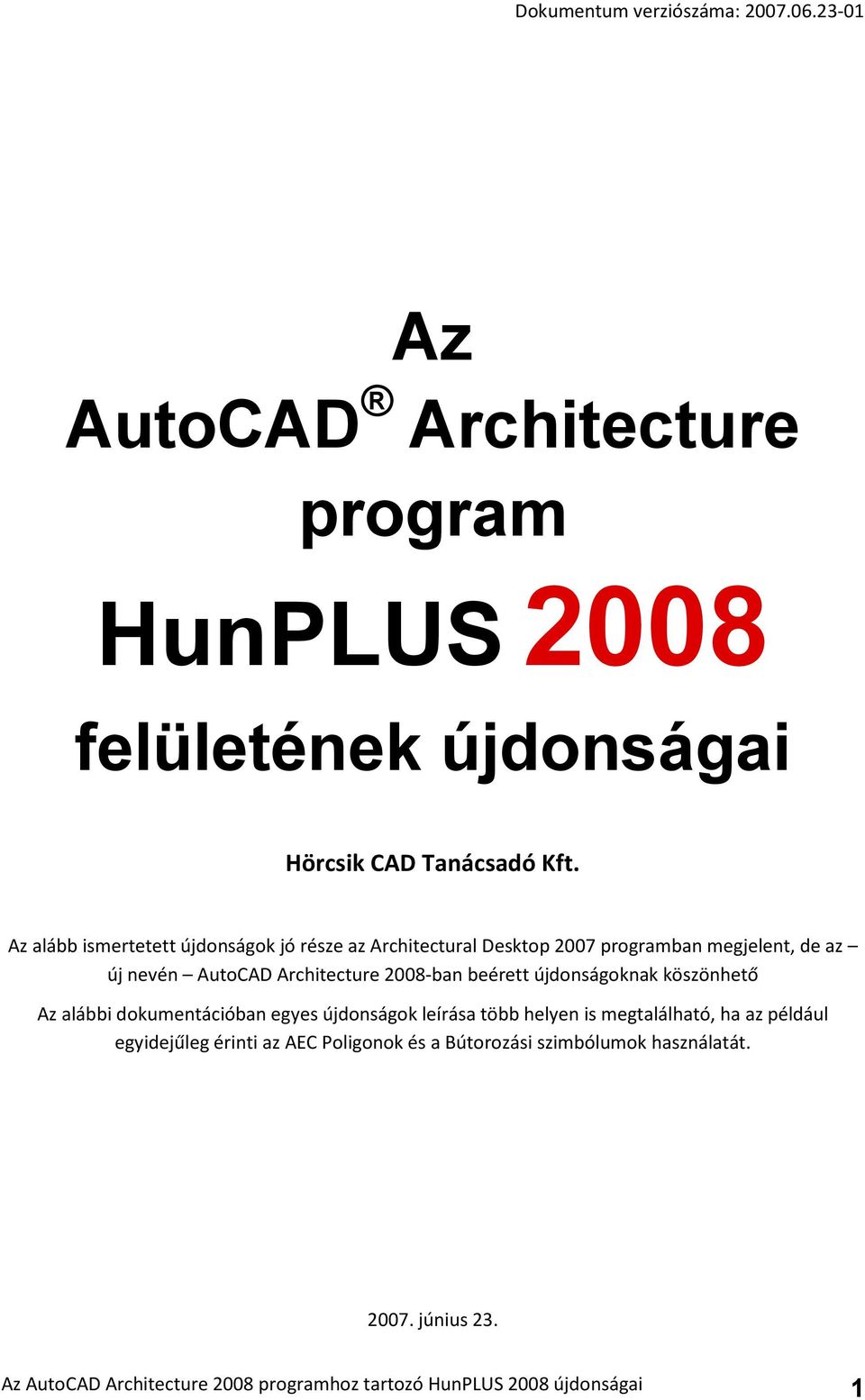

1 Az AutoCAD Architecture program HunPLUS 2008 felületének újdonságai Hörcsik CAD Tanácsadó Kft. Az alább ismertetett újdonságok jó része az Architectural Desktop 2007 programban megjelent, de az új nevén AutoCAD Architecture 2008-ban beérett újdonságoknak köszönhető Az alábbi dokumentációban egyes újdonságok leírása több helyen is megtalálható, ha az például egyidejűleg érinti az AEC Poligonok és a Bútorozási szimbólumok használatát június 23. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 1

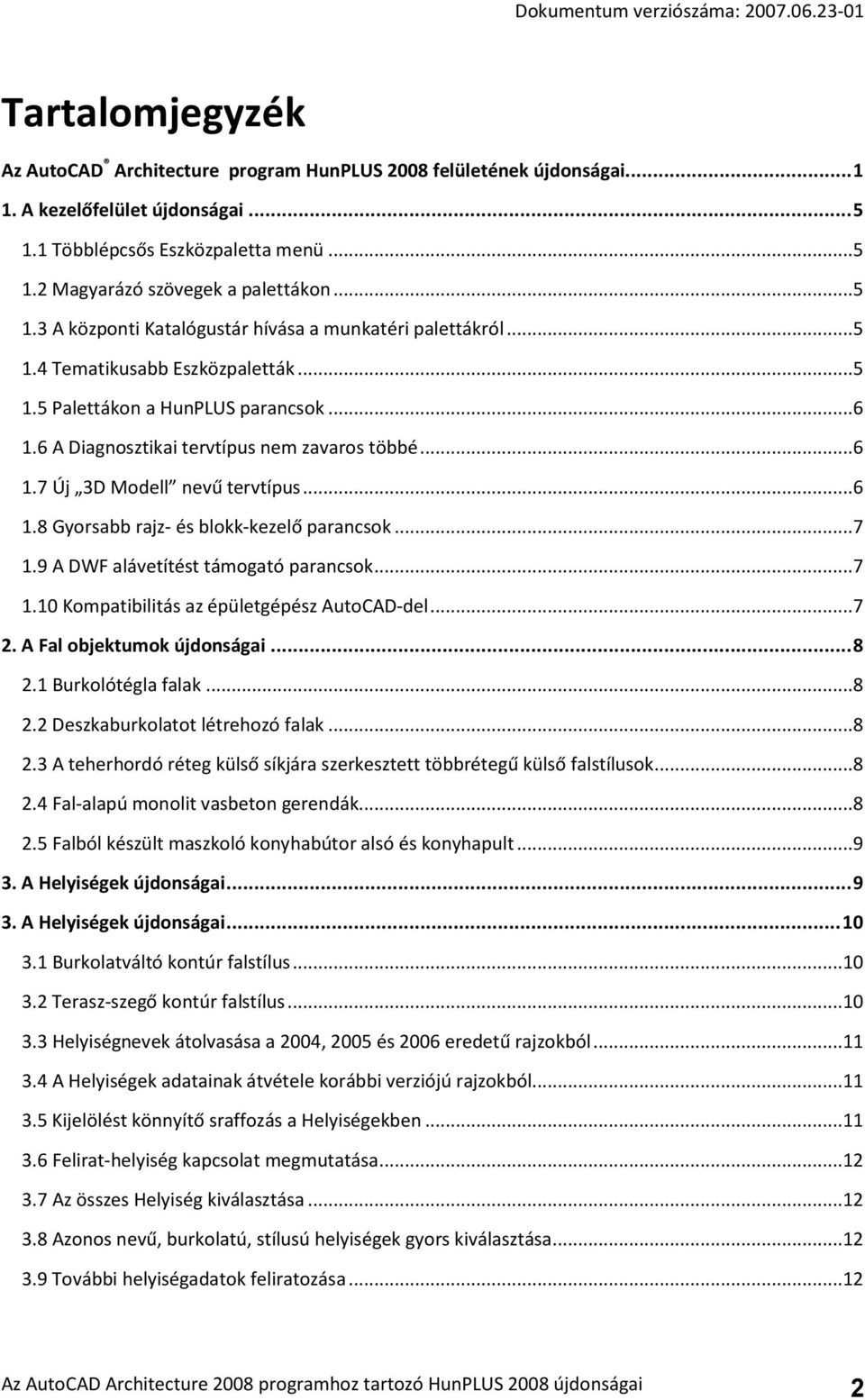

2 Tartalomjegyzék Az AutoCAD Architecture program HunPLUS 2008 felületének újdonságai A kezelőfelület újdonságai Többlépcsős Eszközpaletta menü Magyarázó szövegek a palettákon A központi Katalógustár hívása a munkatéri palettákról Tematikusabb Eszközpaletták Palettákon a HunPLUS parancsok A Diagnosztikai tervtípus nem zavaros többé Új 3D Modell nevű tervtípus Gyorsabb rajz- és blokk-kezelő parancsok A DWF alávetítést támogató parancsok Kompatibilitás az épületgépész AutoCAD-del A Fal objektumok újdonságai Burkolótégla falak Deszkaburkolatot létrehozó falak A teherhordó réteg külső síkjára szerkesztett többrétegű külső falstílusok Fal-alapú monolit vasbeton gerendák Falból készült maszkoló konyhabútor alsó és konyhapult A Helyiségek újdonságai A Helyiségek újdonságai Burkolatváltó kontúr falstílus Terasz-szegő kontúr falstílus Helyiségnevek átolvasása a 2004, 2005 és 2006 eredetű rajzokból A Helyiségek adatainak átvétele korábbi verziójú rajzokból Kijelölést könnyítő sraffozás a Helyiségekben Felirat-helyiség kapcsolat megmutatása Az összes Helyiség kiválasztása Azonos nevű, burkolatú, stílusú helyiségek gyors kiválasztása További helyiségadatok feliratozása...12 Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 2

3 3.10 Átformált helyiségkimutatási adatok és táblázatok A4-es helyiségkönyvi lapok Word körlevél segítségével Zónafeliratozás egysoros táblázattal Zónák kimutatása táblázattal A Tömegelemek újdonságai Új paletta anyagozott Tömegelemek létrehozásához Tömegelem-alapú beton- és tégla pillérek A nyílászáró-kezelés újdonságai A nyílászárók adatainak átvétele korábbi verziójú rajzokból Külön fólia az Ajtó/Ablakkombinációk számára Külön fólia a különböző típusú nyílászárókat feliratozó címkék számára Nyílászárók összeszámolása Konszignációs lap többféle kitöltéssel Az Ajtók újdonságai Új kétszárnyú üvegajtó típusok Ablakok/erkélyajtók újdonságai Erkélyajtók 45 fokban nyitott nyitásirány-szimbóluma Kombinációba illeszthető ablak- és erkélyajtó szárnyak Bukó-toló, Toló és Fix erkélyajtók és szárnyak Az Ablakkombinációk / Függönyfalak újdonságai Cellajelölők BE, Cellajelölők KI parancsok Nem nyomtatódó Cellajelölők Különböző méretű, színű Cellajelölők Egyszárnyú faablak részletesebb szelvényekkel Sorolható faablak részletesebb szelvényezéssel Sorolható normál ablak többféle lehetséges kitöltéssel Összetett ablakok homlokzati vázlatból Rugalmasabb Ablakkombináció paraméterezés A Tetőlemezek újdonságai Nem jelenik meg Tetőlemezek támpontja Egyszerűbb felületsraffozás...23 Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 3

4 9.3 Sablonrajzba beépített éldeszka-szegés Tetőlemezekhez Minta födémlemezből készíthető padló-rétegrendre AEC Poligon objektumok újdonságai Kitöltött és sraffozott poligonok Egyedi szimbólumok rajzolása maszkoló poligonnal A Szerkezeti elemek újdonságai Új faszelvény választék az eszköztárban Blokként beilleszthető és adaptálható komplett szaruállás Szarufaként megjelenő gerendastílusok Új gerendatípusok a kúpcserepek és ereszcsatorna modellezésére Fal-alapú monolit vasbeton gerendák Tömegelem-alapú beton- és tégla pillérek Dokumentációs újdonságok A kóta-segédvonalak hosszának új szabályozása Szintkóták as megjelenése Szintkóta kerekítési hibák javítása Lépcsők mennyiségi kimutatása Födém- és tetőlemezek mennyiségi kimutatása Tömegelemek mennyiségi kimutatása Szerkezeti elemek mennyiségi kimutatása Bútorozási újdonságok Palettákon a teljes szimbólumkönyvtár Egyedi szimbólumok rajzolása maszkoló poligonnal...31 Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 4

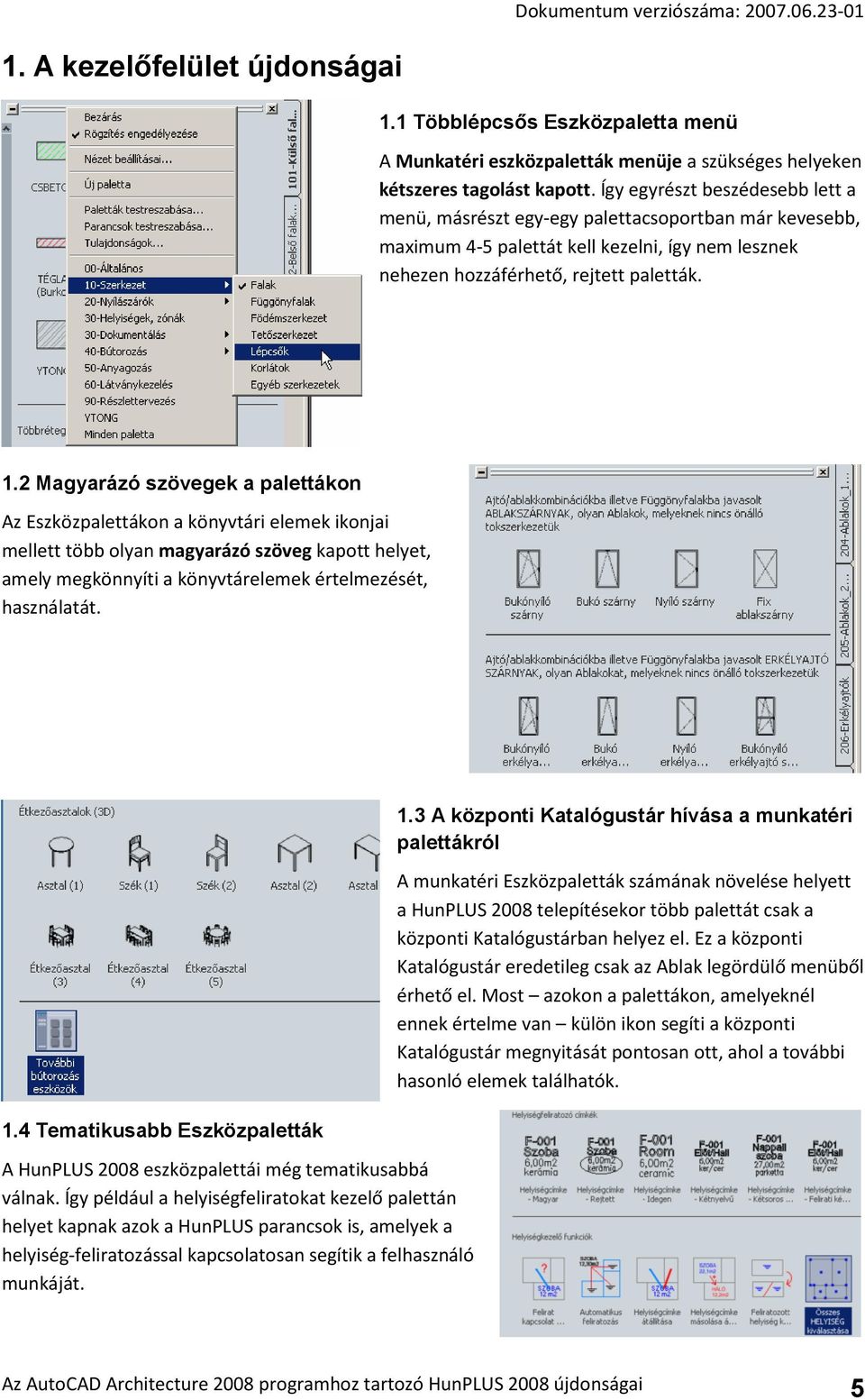

5 1. A kezelőfelület újdonságai 1.1 Többlépcsős Eszközpaletta menü A Munkatéri eszközpaletták menüje a szükséges helyeken kétszeres tagolást kapott. Így egyrészt beszédesebb lett a menü, másrészt egy-egy palettacsoportban már kevesebb, maximum 4-5 palettát kell kezelni, így nem lesznek nehezen hozzáférhető, rejtett paletták. 1.2 Magyarázó szövegek a palettákon Az Eszközpalettákon a könyvtári elemek ikonjai mellett több olyan magyarázó szöveg kapott helyet, amely megkönnyíti a könyvtárelemek értelmezését, használatát. 1.4 Tematikusabb Eszközpaletták A HunPLUS 2008 eszközpalettái még tematikusabbá válnak. Így például a helyiségfeliratokat kezelő palettán helyet kapnak azok a HunPLUS parancsok is, amelyek a helyiség-feliratozással kapcsolatosan segítik a felhasználó munkáját. 1.3 A központi Katalógustár hívása a munkatéri palettákról A munkatéri Eszközpaletták számának növelése helyett a HunPLUS 2008 telepítésekor több palettát csak a központi Katalógustárban helyez el. Ez a központi Katalógustár eredetileg csak az Ablak legördülő menüből érhető el. Most azokon a palettákon, amelyeknél ennek értelme van külön ikon segíti a központi Katalógustár megnyitását pontosan ott, ahol a további hasonló elemek találhatók. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 5

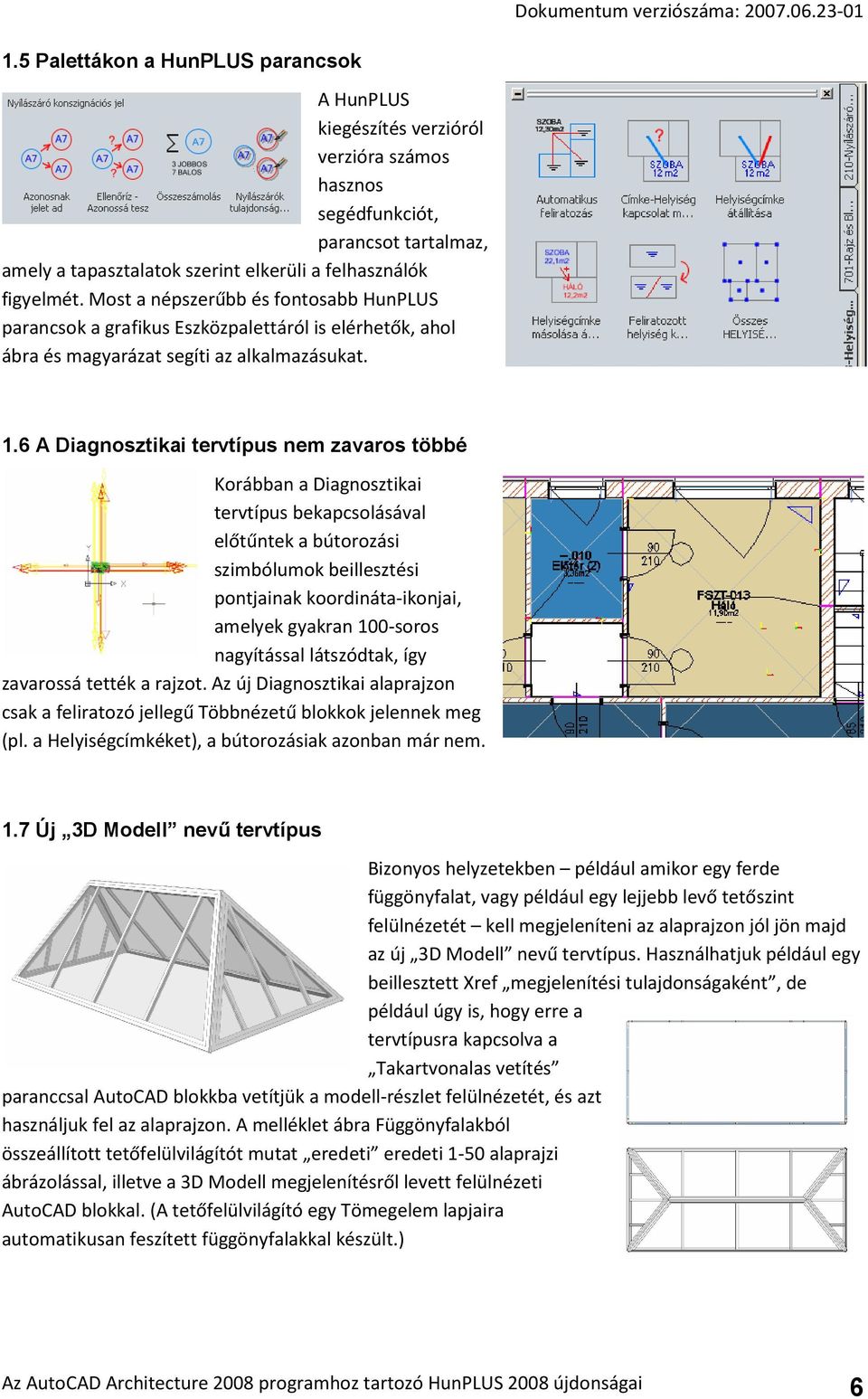

6 1.5 Palettákon a HunPLUS parancsok A HunPLUS kiegészítés verzióról verzióra számos hasznos segédfunkciót, parancsot tartalmaz, amely a tapasztalatok szerint elkerüli a felhasználók figyelmét. Most a népszerűbb és fontosabb HunPLUS parancsok a grafikus Eszközpalettáról is elérhetők, ahol ábra és magyarázat segíti az alkalmazásukat. 1.6 A Diagnosztikai tervtípus nem zavaros többé Korábban a Diagnosztikai tervtípus bekapcsolásával előtűntek a bútorozási szimbólumok beillesztési pontjainak koordináta-ikonjai, amelyek gyakran 100-soros nagyítással látszódtak, így zavarossá tették a rajzot. Az új Diagnosztikai alaprajzon csak a feliratozó jellegű Többnézetű blokkok jelennek meg (pl. a Helyiségcímkéket), a bútorozásiak azonban már nem. 1.7 Új 3D Modell nevű tervtípus Bizonyos helyzetekben például amikor egy ferde függönyfalat, vagy például egy lejjebb levő tetőszint felülnézetét kell megjeleníteni az alaprajzon jól jön majd az új 3D Modell nevű tervtípus. Használhatjuk például egy beillesztett Xref megjelenítési tulajdonságaként, de például úgy is, hogy erre a tervtípusra kapcsolva a Takartvonalas vetítés paranccsal AutoCAD blokkba vetítjük a modell-részlet felülnézetét, és azt használjuk fel az alaprajzon. A melléklet ábra Függönyfalakból összeállított tetőfelülvilágítót mutat eredeti eredeti 1-50 alaprajzi ábrázolással, illetve a 3D Modell megjelenítésről levett felülnézeti AutoCAD blokkal. (A tetőfelülvilágító egy Tömegelem lapjaira automatikusan feszített függönyfalakkal készült.) Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 6

7 1.9 A DWF alávetítést támogató parancsok Az ADT 2007-től lehetőség van arra, hogy a társtervezőktől ne DWG-ben, hanem digitális tervlapként DWF-ben kérjük a munkaközi rajzokat, és azokat alávetítésként használjuk a saját rajzainkban. A 70-HunPLUS parancsok palettacsoport 701-Rajz- és Blokkezelés palettáján 3 új eszköz támogatja a DWF rajzok beillesztését, azok körbevágását, illetve a DWF rajzok fóliáinak ki-be kapcsolgatását. Dokumentum verziószáma: Gyorsabb rajz- és blokk-kezelő parancsok Az ACA 2008 néhány újdonságának köszönhetően gyorsabbak lettek a HunPLUS munkaközi rajzokat kezelő parancsai, így a Teljes rajz átszínezése, az Összes blokk átszínezése, a Blokk elemek Fólia szerinti színre, vtípusra állítása, az Objektumok Fólia szerinti színre állítása, az Objektumok Fólia szerinti vonaltípusra állítása, és a Törlés a fagyasztott fóliákról parancsok. Ez utóbbi a blokkok belsejéből is kitörli a rajzelemeket, ha azok lefagyasztott fólián vannak (ha kell, újradefiniálva a blokkokat e miatt) Kompatibilitás az épületgépész AutoCAD-del A HunPLUS 2008 program telepítője a telepítés során megvizsgálja, hogy van-e a gépen AutoCAD MEP program telepítve. (MEP (ejtds MÍP): Mechanical, Electric, Plumbing, az Autodesk épületgépészeti AutoCAD-je.) Ha van ilyen program a gépen (vagy csak ilyen van), akkor a telepítő felajánlja az ahhoz való telepítést is. Maga a telepítés azonban csak akkor megy végbe, ha a MEP telepítésekor kértük az építész profil elkészítését is. (Az AutoCAD MEP több profil akár egyidejű telepítését ajánlja fel: épületgépész, épületvillamossági és egy építész profilét is.) Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 7

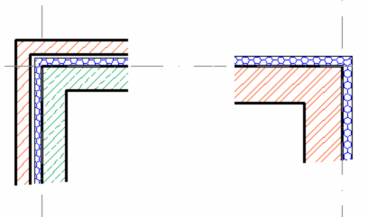

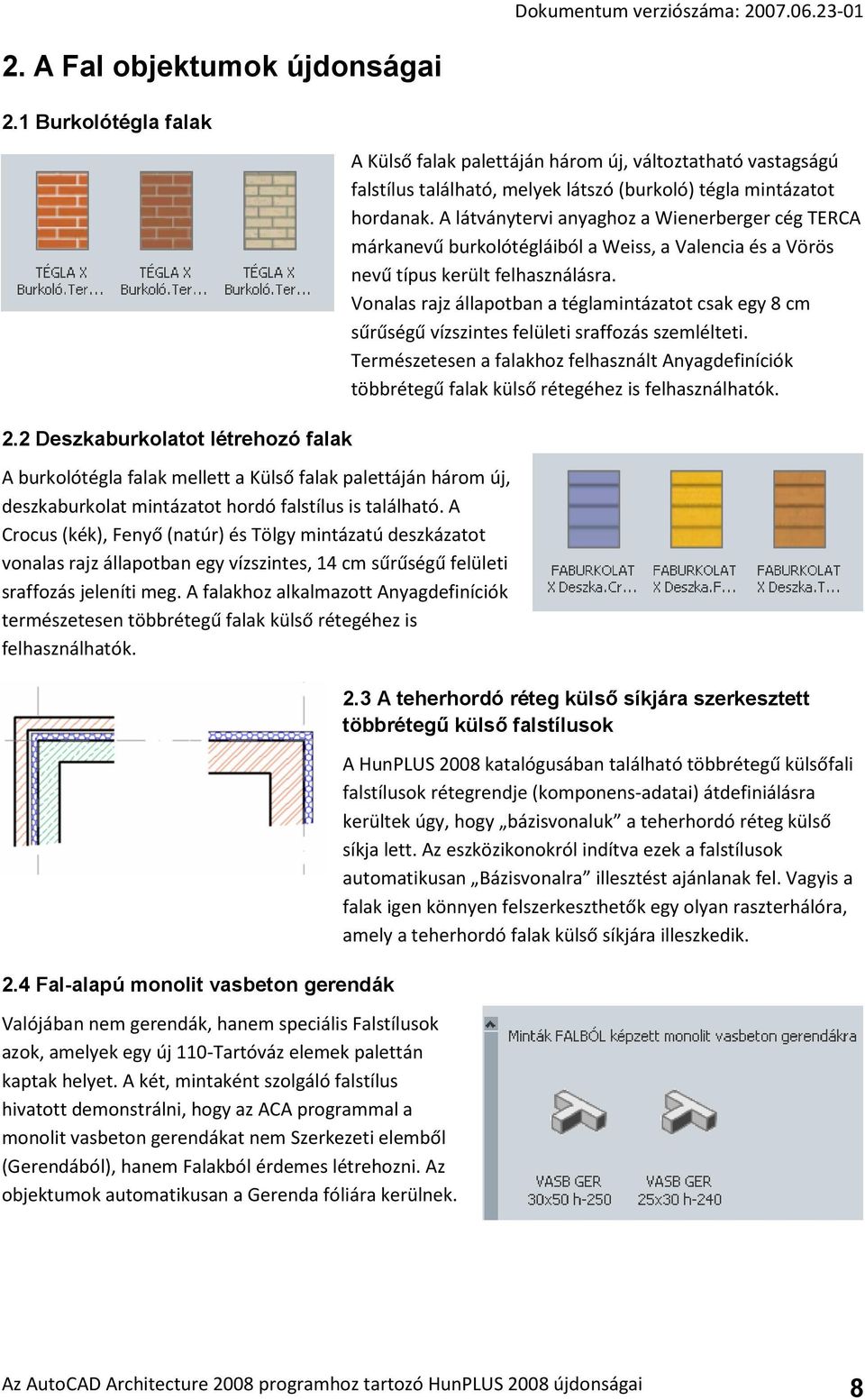

8 2. A Fal objektumok újdonságai 2.1 Burkolótégla falak 2.2 Deszkaburkolatot létrehozó falak A burkolótégla falak mellett a Külső falak palettáján három új, deszkaburkolat mintázatot hordó falstílus is található. A Crocus (kék), Fenyő (natúr) és Tölgy mintázatú deszkázatot vonalas rajz állapotban egy vízszintes, 14 cm sűrűségű felületi sraffozás jeleníti meg. A falakhoz alkalmazott Anyagdefiníciók természetesen többrétegű falak külső rétegéhez is felhasználhatók. 2.4 Fal-alapú monolit vasbeton gerendák Valójában nem gerendák, hanem speciális Falstílusok azok, amelyek egy új 110-Tartóváz elemek palettán kaptak helyet. A két, mintaként szolgáló falstílus hivatott demonstrálni, hogy az ACA programmal a monolit vasbeton gerendákat nem Szerkezeti elemből (Gerendából), hanem Falakból érdemes létrehozni. Az objektumok automatikusan a Gerenda fóliára kerülnek. A Külső falak palettáján három új, változtatható vastagságú falstílus található, melyek látszó (burkoló) tégla mintázatot hordanak. A látványtervi anyaghoz a Wienerberger cég TERCA márkanevű burkolótégláiból a Weiss, a Valencia és a Vörös nevű típus került felhasználásra. Vonalas rajz állapotban a téglamintázatot csak egy 8 cm sűrűségű vízszintes felületi sraffozás szemlélteti. Természetesen a falakhoz felhasznált Anyagdefiníciók többrétegű falak külső rétegéhez is felhasználhatók. 2.3 A teherhordó réteg külső síkjára szerkesztett többrétegű külső falstílusok A HunPLUS 2008 katalógusában található többrétegű külsőfali falstílusok rétegrendje (komponens-adatai) átdefiniálásra kerültek úgy, hogy bázisvonaluk a teherhordó réteg külső síkja lett. Az eszközikonokról indítva ezek a falstílusok automatikusan Bázisvonalra illesztést ajánlanak fel. Vagyis a falak igen könnyen felszerkeszthetők egy olyan raszterhálóra, amely a teherhordó falak külső síkjára illeszkedik. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 8

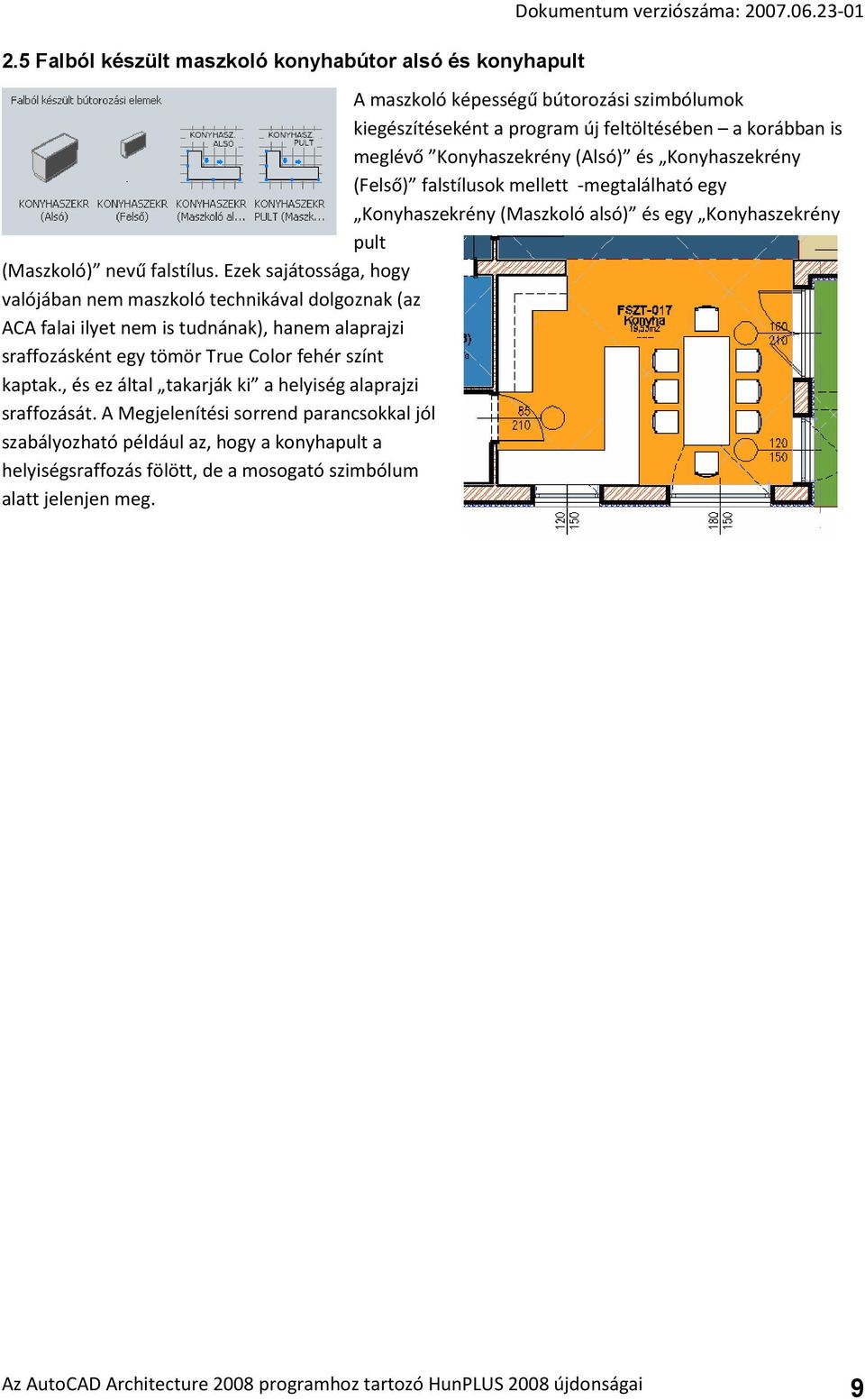

9 2.5 Falból készült maszkoló konyhabútor alsó és konyhapult Dokumentum verziószáma: A maszkoló képességű bútorozási szimbólumok kiegészítéseként a program új feltöltésében a korábban is meglévő Konyhaszekrény (Alsó) és Konyhaszekrény (Felső) falstílusok mellett -megtalálható egy Konyhaszekrény (Maszkoló alsó) és egy Konyhaszekrény pult (Maszkoló) nevű falstílus. Ezek sajátossága, hogy valójában nem maszkoló technikával dolgoznak (az ACA falai ilyet nem is tudnának), hanem alaprajzi sraffozásként egy tömör True Color fehér színt kaptak., és ez által takarják ki a helyiség alaprajzi sraffozását. A Megjelenítési sorrend parancsokkal jól szabályozható például az, hogy a konyhapult a helyiségsraffozás fölött, de a mosogató szimbólum alatt jelenjen meg. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 9

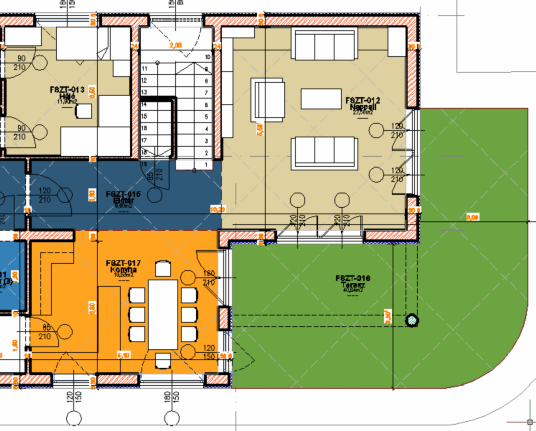

10 3. A Helyiségek újdonságai Dokumentum verziószáma: Burkolatváltó kontúr falstílus A HunPLUS falstílusai között de a Helyiség palettán is helyet kapott egy új Burkolatváltó kontúr nevű falstílus, amely arra szolgál, hogy lehetőleg a Helyiségek generálása előtt berajzoljuk vele az alaprajzba a fallal el nem választott belső helyiségkontúrokat. Ha ezt használjuk, az összes helyiség automatikus generálással előállítható (nem kell pl. utólagos kettévágással létrehozni helyiségeket). A mellékelt ábrán torzított vastagsággal látjuk az egyébként 0 (nulla) vastagságú, szaggatottan rajzolódó falakat, amelyeknek nincs 3D ábrázolásuk, és amelyek külön Tisztítócsoportba kerülnek, hogy ne vesszenek össze a csatlakozó falakkal. A nulla vastagságú komponenshez egyébként a Megjelenítési tulajdonságok között a NoPlot fólia van hozzárendelve, így nem plottolódik ki, nyugodtan a képernyőn hagyható. 3.2 Terasz-szegő kontúr falstílus A HunPLUS falstílusai között de a Helyiség palettán is helyet kapott egy új Terasz-szegő kontúr nevű falstílus, amely arra szolgál, hogy lehetőleg a Helyiségek generálása előtt körberajzoljuk vele az alaprajzon helyiségként definiálandó teraszokat, loggiákat. Ha ezt használjuk, az összes helyiség automatikus generálással előállítható (nem kell körberajzolással létrehozni a terasz helyiségeket). A mellékelt ábrán torzított vastagsággal látjuk az egyébként 0 (nulla) vastagságú, folytonos vonallal kirajzolódó falakat, melyeknek nincs 3D ábrázolásuk, és amelyek külön Tisztítócsoportba kerülnek, hogy ne vesszenek össze a csatlakozó falakkal. A teraszok szegésére szolgáló vonal az alaprajzokon is kinyomtatódik. Kigyűjtött hossza jól felhasználható a terasz-szegések mennyiségelésére is. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 10

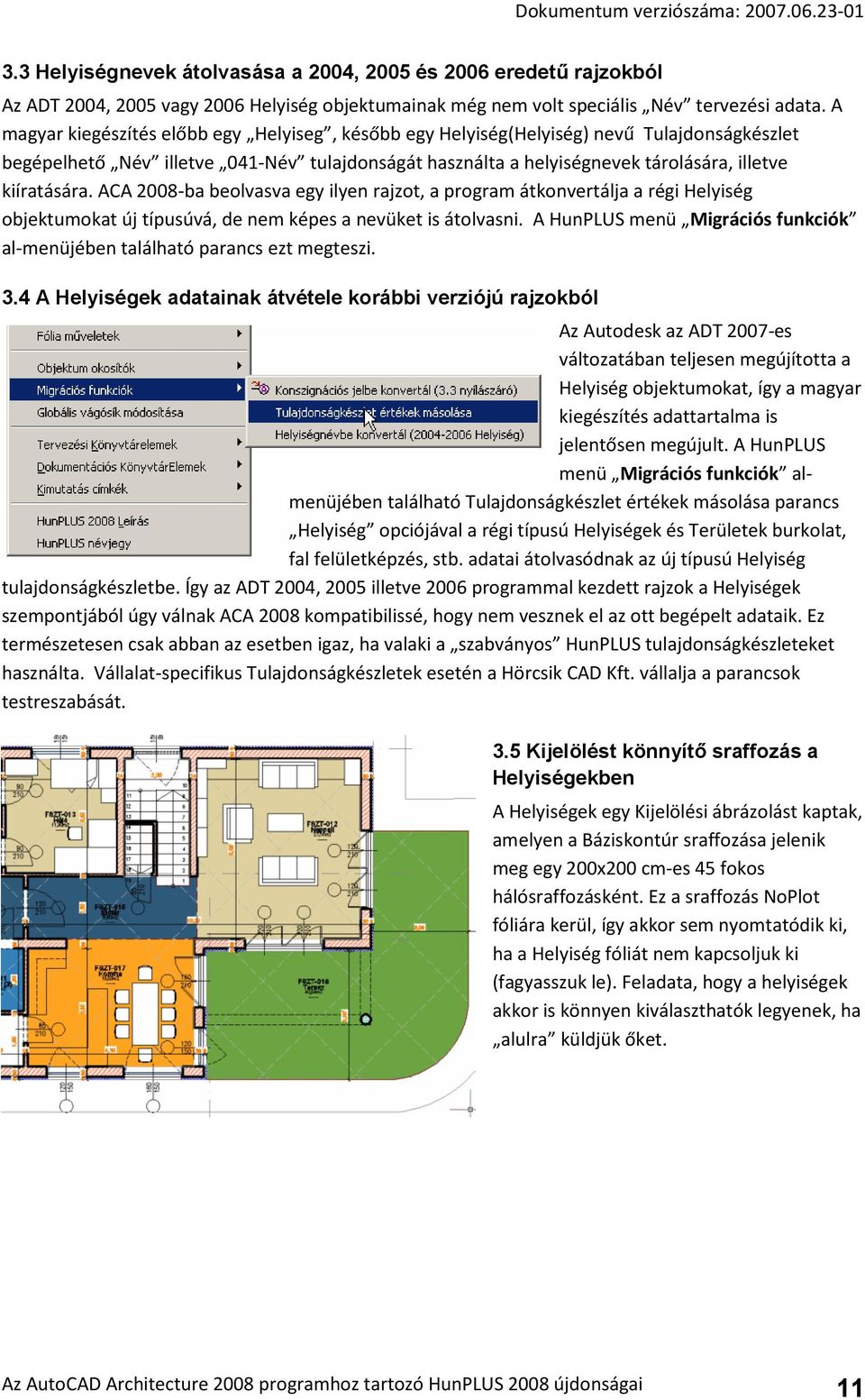

11 3.3 Helyiségnevek átolvasása a 2004, 2005 és 2006 eredetű rajzokból Az ADT 2004, 2005 vagy 2006 Helyiség objektumainak még nem volt speciális Név tervezési adata. A magyar kiegészítés előbb egy Helyiseg, később egy Helyiség(Helyiség) nevű Tulajdonságkészlet begépelhető Név illetve 041-Név tulajdonságát használta a helyiségnevek tárolására, illetve kiíratására. ACA 2008-ba beolvasva egy ilyen rajzot, a program átkonvertálja a régi Helyiség objektumokat új típusúvá, de nem képes a nevüket is átolvasni. A HunPLUS menü Migrációs funkciók al-menüjében található parancs ezt megteszi. 3.4 A Helyiségek adatainak átvétele korábbi verziójú rajzokból Az Autodesk az ADT 2007-es változatában teljesen megújította a Helyiség objektumokat, így a magyar kiegészítés adattartalma is jelentősen megújult. A HunPLUS menü Migrációs funkciók almenüjében található Tulajdonságkészlet értékek másolása parancs Helyiség opciójával a régi típusú Helyiségek és Területek burkolat, fal felületképzés, stb. adatai átolvasódnak az új típusú Helyiség tulajdonságkészletbe. Így az ADT 2004, 2005 illetve 2006 programmal kezdett rajzok a Helyiségek szempontjából úgy válnak ACA 2008 kompatibilissé, hogy nem vesznek el az ott begépelt adataik. Ez természetesen csak abban az esetben igaz, ha valaki a szabványos HunPLUS tulajdonságkészleteket használta. Vállalat-specifikus Tulajdonságkészletek esetén a Hörcsik CAD Kft. vállalja a parancsok testreszabását. 3.5 Kijelölést könnyítő sraffozás a Helyiségekben A Helyiségek egy Kijelölési ábrázolást kaptak, amelyen a Báziskontúr sraffozása jelenik meg egy 200x200 cm-es 45 fokos hálósraffozásként. Ez a sraffozás NoPlot fóliára kerül, így akkor sem nyomtatódik ki, ha a Helyiség fóliát nem kapcsoljuk ki (fagyasszuk le). Feladata, hogy a helyiségek akkor is könnyen kiválaszthatók legyenek, ha alulra küldjük őket. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 11

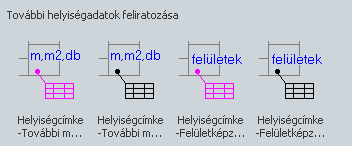

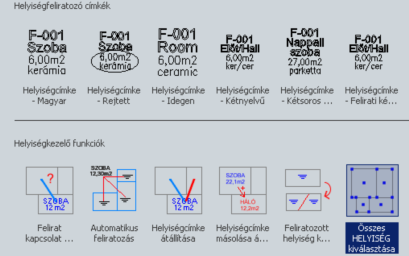

12 3.6 Felirat-helyiség kapcsolat megmutatása Különösen a helyiségek kettévágása után fordulhat elő, hogy egy helyiségcímke nem az alatta levő helyiség adatait írja ki? Most már a helyiség-feliratozások eszközpalettán is helyet kapott az a HunPLUS parancs, amely a címkére mutatva egy vonallal kijelzi, melyik helyiséghez tartozik a címke. Újdonság, hogy a létrejövő vonal nem egy virtuális vonal, amely az első zoomolásra eltűnik, hanem egy NoPlot fólián létrejövő vonal, amelyet ki kell töröljünk, ha meg akarjuk szűntetni. 3.7 Az összes Helyiség kiválasztása Sokszor hasznos dolog például a belmagasságok, padlóvastagságok, stb. egységesítéséhez, ha egyszerre ki tudjuk választani a rajzban levő összes Helyiséget. Ez ugyan a Gyors kiválasztás paranccsal is lehetséges, de az új HunPLUS parancs ezt a Helyiségek palettáiról gyorsabban meg tudja tenni. 3.8 Azonos nevű, burkolatú, stílusú helyiségek gyors kiválasztása Az új parancsot kiadva, meg kell adjuk, hogy a kijelölés alapja a Név, a Stílus, vagy a Padlóburkolat azonossága legyen-e? A megfelelő opciót válastva egy helyiséget meg kell mutassunk, majd a program kijelöli az összes azonos nevűt vagy stílusút vagy padlóburkolatút. 3.9 További helyiségadatok feliratozása A pontos helyiségkimutatások, helyiségkönyvek megkívánják, hogy a helyiségek adatai jól legyenek kitöltve. Ezt könnyíti meg két új helyiségfeliratozó címke. Egyikük a helyiségek további (az eredeti helyiségfeliratozó címkékben tipikusan nem szereplő) mennyiségeit írja fel táblázatosan, mint például a Falterület korrekció, Lábazati korrekció, Nettó falterület, stb. A másikkal a falak, a mennyezet, illetve a lábazat felületképzési szövegét jeleníthetjük meg a helyiségen magán. Mivel kis helyiségekben ez a táblázat már tipikusan nem fér el, a címkék automatikusan mutatóvonalat kapnak.mindkét címkéhez két eszközikon tartozik. A lila színnel jelölt a NoPlot fólián, míg a másik a Helyiségcímke fólián helyezi el a feliratokat. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 12

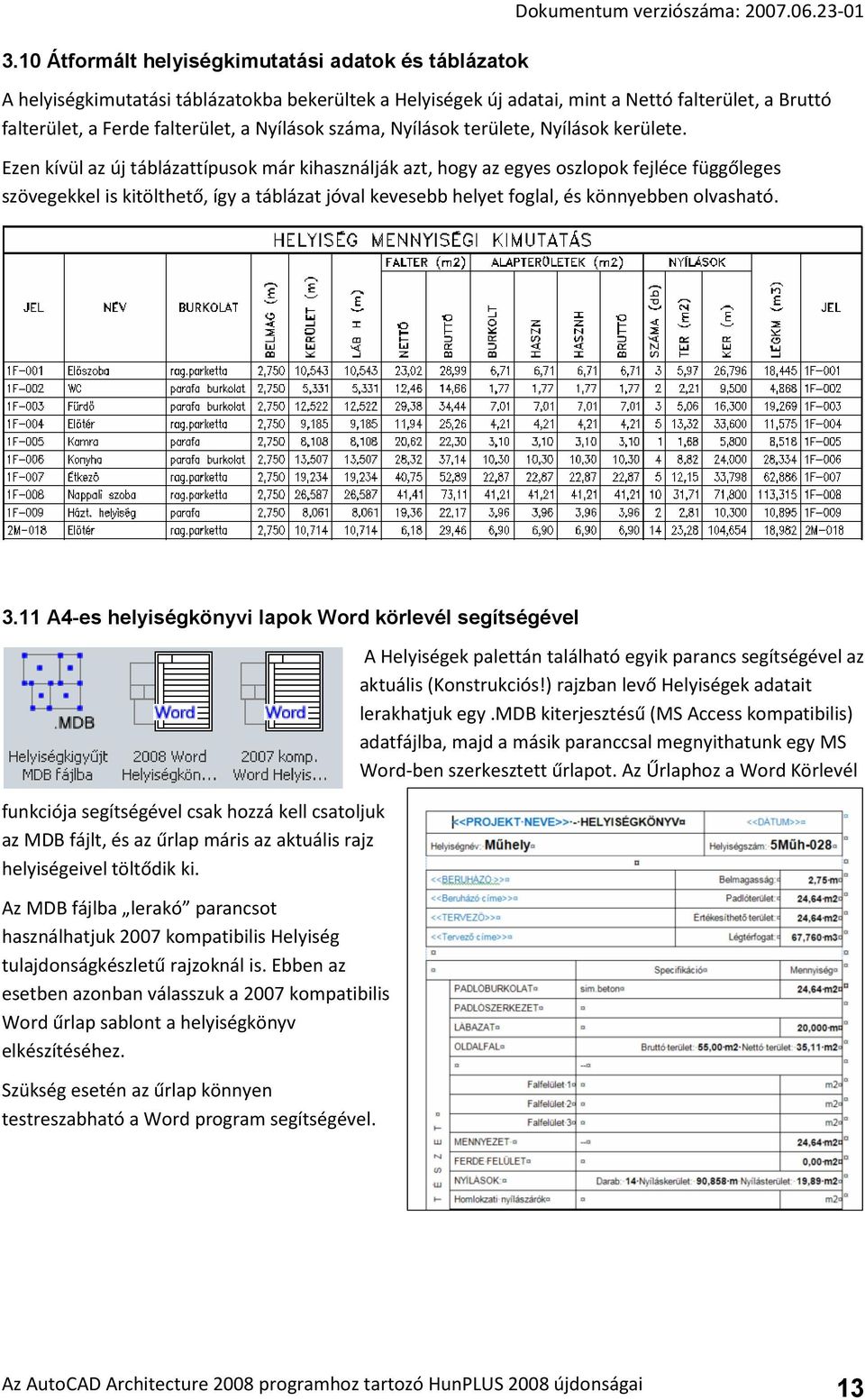

13 3.10 Átformált helyiségkimutatási adatok és táblázatok Dokumentum verziószáma: A helyiségkimutatási táblázatokba bekerültek a Helyiségek új adatai, mint a Nettó falterület, a Bruttó falterület, a Ferde falterület, a Nyílások száma, Nyílások területe, Nyílások kerülete. Ezen kívül az új táblázattípusok már kihasználják azt, hogy az egyes oszlopok fejléce függőleges szövegekkel is kitölthető, így a táblázat jóval kevesebb helyet foglal, és könnyebben olvasható A4-es helyiségkönyvi lapok Word körlevél segítségével funkciója segítségével csak hozzá kell csatoljuk az MDB fájlt, és az űrlap máris az aktuális rajz helyiségeivel töltődik ki. Az MDB fájlba lerakó parancsot használhatjuk 2007 kompatibilis Helyiség tulajdonságkészletű rajzoknál is. Ebben az esetben azonban válasszuk a 2007 kompatibilis Word űrlap sablont a helyiségkönyv elkészítéséhez. Szükség esetén az űrlap könnyen testreszabható a Word program segítségével. A Helyiségek palettán található egyik parancs segítségével az aktuális (Konstrukciós!) rajzban levő Helyiségek adatait lerakhatjuk egy.mdb kiterjesztésű (MS Access kompatibilis) adatfájlba, majd a másik paranccsal megnyithatunk egy MS Word-ben szerkesztett űrlapot. Az Űrlaphoz a Word Körlevél Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 13

14 3.12 Zónafeliratozás egysoros táblázattal A Zónasablonok feliratozásához a HunPLUS 2008 egy új, valójában Konszignációs táblázattal megoldott feliratozó címkét kapott, amelyet a zóna-piktogram elemei alatt célszerű elhelyezni, és amelyeknek mindig csak egy-egy Zónát célszerű kimutatni. Figyeljünk rá, hogy a címke csak akkor mutatja ki helyesen a Hasznos alapterületeket, ha azokat a Helyiségek hasznos kontúrjával produkáltuk Zónák kimutatása táblázattal Hiánypótlónak számít a Zónák táblázatos kimutatását szolgáló új Konszignációs-táblázat stílus. Figyeljünk rá, hogy a táblázat csak akkor mutatja ki helyesen a Hasznos alapterületeket, ha azokat a Helyiségek hasznos kontúrjával produkáltuk. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 14

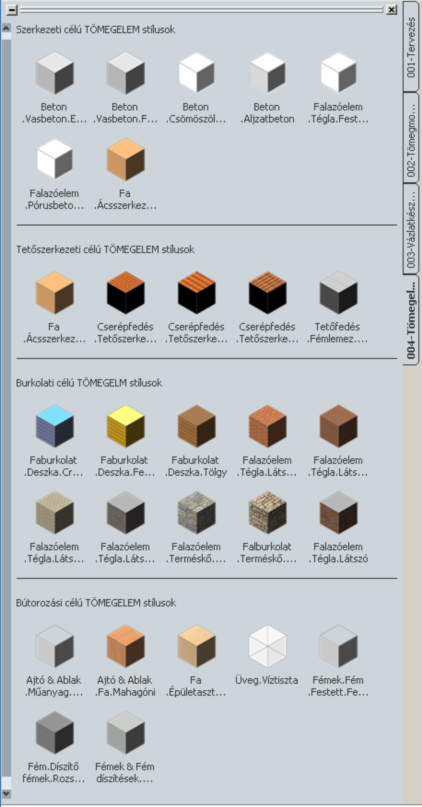

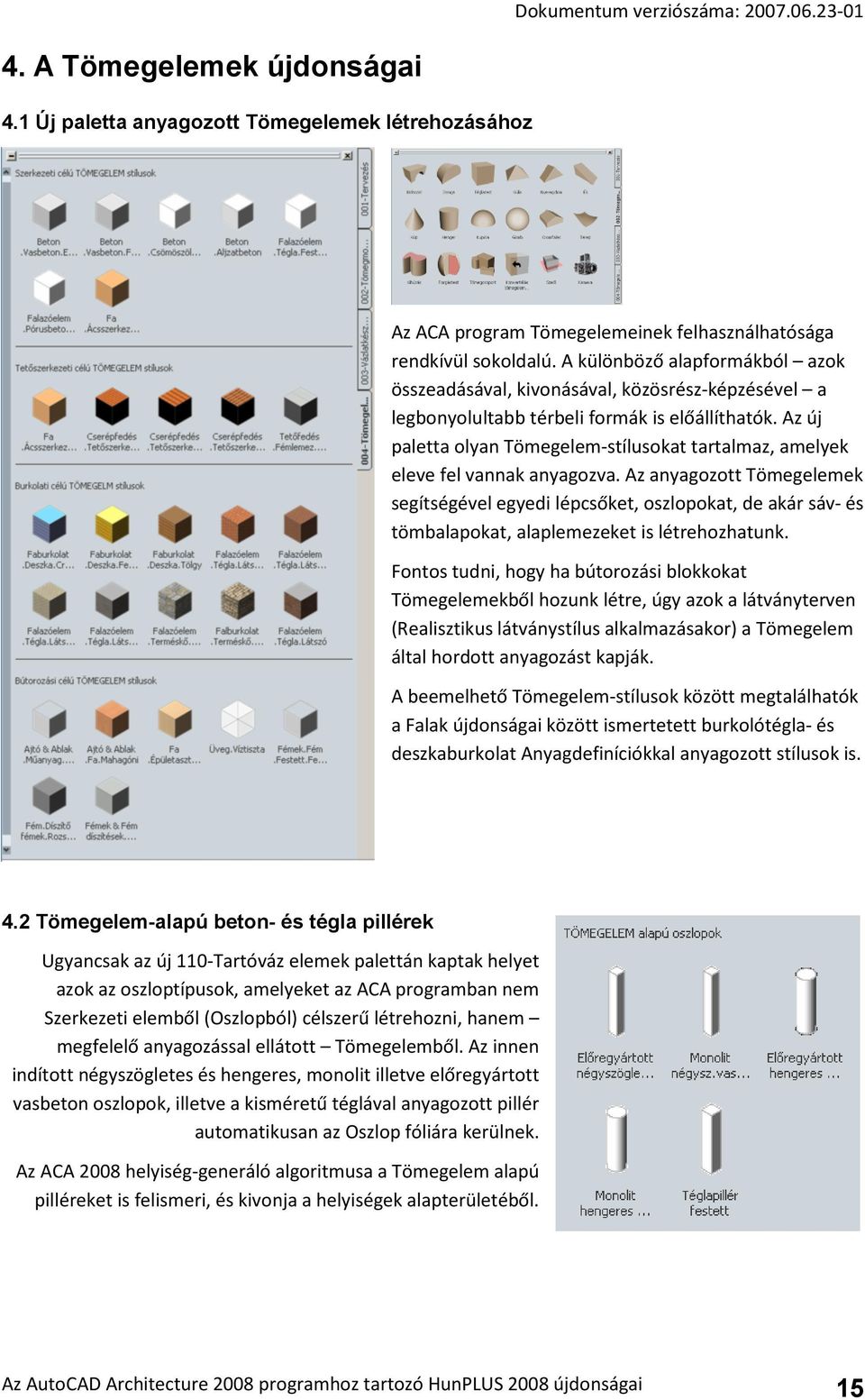

15 4. A Tömegelemek újdonságai 4.1 Új paletta anyagozott Tömegelemek létrehozásához Az ACA program Tömegelemeinek felhasználhatósága rendkívül sokoldalú. A különböző alapformákból azok összeadásával, kivonásával, közösrész-képzésével a legbonyolultabb térbeli formák is előállíthatók. Az új paletta olyan Tömegelem-stílusokat tartalmaz, amelyek eleve fel vannak anyagozva. Az anyagozott Tömegelemek segítségével egyedi lépcsőket, oszlopokat, de akár sáv- és tömbalapokat, alaplemezeket is létrehozhatunk. Fontos tudni, hogy ha bútorozási blokkokat Tömegelemekből hozunk létre, úgy azok a látványterven (Realisztikus látványstílus alkalmazásakor) a Tömegelem által hordott anyagozást kapják. A beemelhető Tömegelem-stílusok között megtalálhatók a Falak újdonságai között ismertetett burkolótégla- és deszkaburkolat Anyagdefiníciókkal anyagozott stílusok is. 4.2 Tömegelem-alapú beton- és tégla pillérek Ugyancsak az új 110-Tartóváz elemek palettán kaptak helyet azok az oszloptípusok, amelyeket az ACA programban nem Szerkezeti elemből (Oszlopból) célszerű létrehozni, hanem megfelelő anyagozással ellátott Tömegelemből. Az innen indított négyszögletes és hengeres, monolit illetve előregyártott vasbeton oszlopok, illetve a kisméretű téglával anyagozott pillér automatikusan az Oszlop fóliára kerülnek. Az ACA 2008 helyiség-generáló algoritmusa a Tömegelem alapú pilléreket is felismeri, és kivonja a helyiségek alapterületéből. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 15

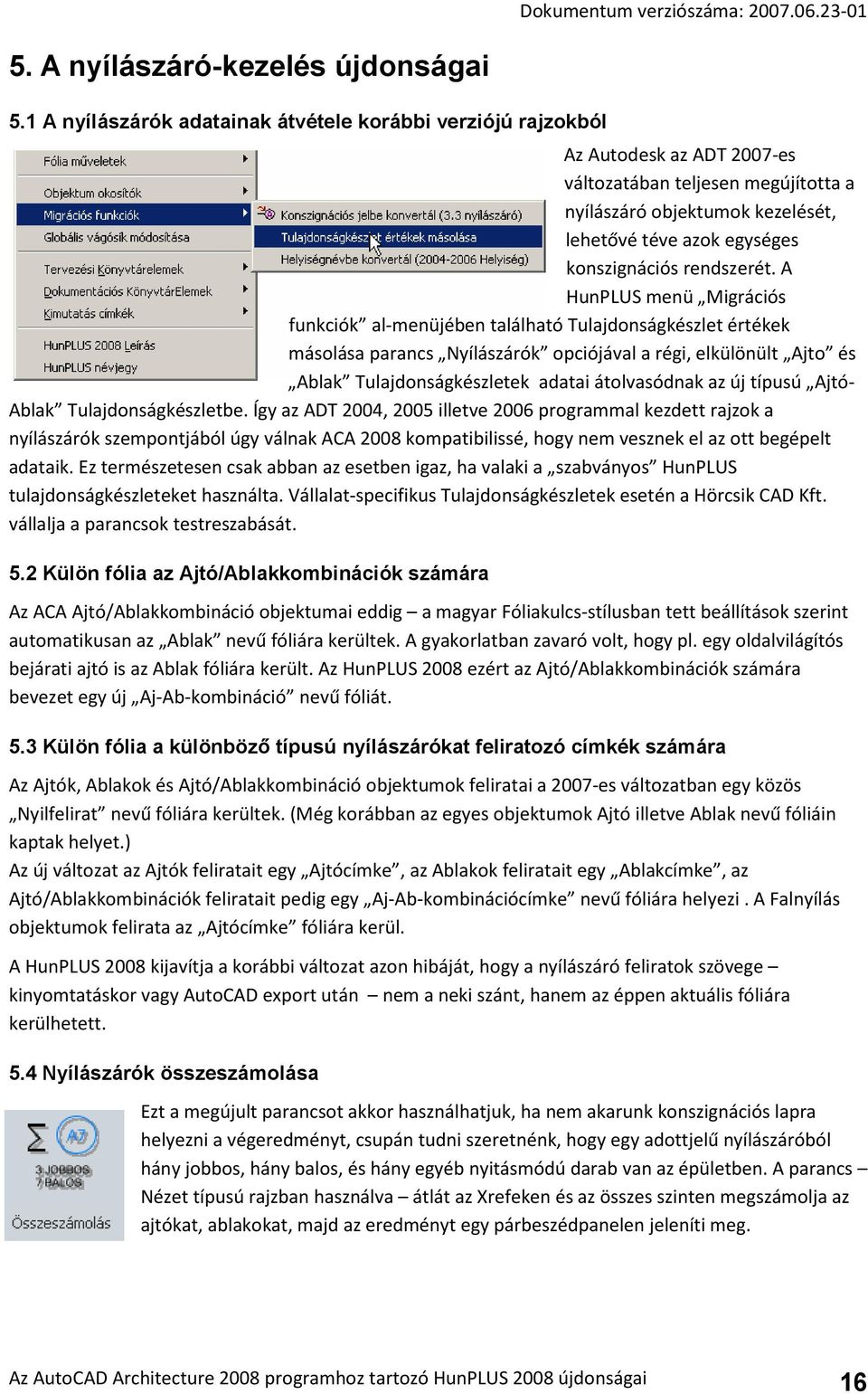

16 5. A nyílászáró-kezelés újdonságai 5.1 A nyílászárók adatainak átvétele korábbi verziójú rajzokból Az Autodesk az ADT 2007-es változatában teljesen megújította a nyílászáró objektumok kezelését, lehetővé téve azok egységes konszignációs rendszerét. A HunPLUS menü Migrációs funkciók al-menüjében található Tulajdonságkészlet értékek másolása parancs Nyílászárók opciójával a régi, elkülönült Ajto és Ablak Tulajdonságkészletek adatai átolvasódnak az új típusú Ajtó- Ablak Tulajdonságkészletbe. Így az ADT 2004, 2005 illetve 2006 programmal kezdett rajzok a nyílászárók szempontjából úgy válnak ACA 2008 kompatibilissé, hogy nem vesznek el az ott begépelt adataik. Ez természetesen csak abban az esetben igaz, ha valaki a szabványos HunPLUS tulajdonságkészleteket használta. Vállalat-specifikus Tulajdonságkészletek esetén a Hörcsik CAD Kft. vállalja a parancsok testreszabását. 5.2 Külön fólia az Ajtó/Ablakkombinációk számára Az ACA Ajtó/Ablakkombináció objektumai eddig a magyar Fóliakulcs-stílusban tett beállítások szerint automatikusan az Ablak nevű fóliára kerültek. A gyakorlatban zavaró volt, hogy pl. egy oldalvilágítós bejárati ajtó is az Ablak fóliára került. Az HunPLUS 2008 ezért az Ajtó/Ablakkombinációk számára bevezet egy új Aj-Ab-kombináció nevű fóliát. 5.3 Külön fólia a különböző típusú nyílászárókat feliratozó címkék számára Az Ajtók, Ablakok és Ajtó/Ablakkombináció objektumok feliratai a 2007-es változatban egy közös Nyilfelirat nevű fóliára kerültek. (Még korábban az egyes objektumok Ajtó illetve Ablak nevű fóliáin kaptak helyet.) Az új változat az Ajtók feliratait egy Ajtócímke, az Ablakok feliratait egy Ablakcímke, az Ajtó/Ablakkombinációk feliratait pedig egy Aj-Ab-kombinációcímke nevű fóliára helyezi. A Falnyílás objektumok felirata az Ajtócímke fóliára kerül. A HunPLUS 2008 kijavítja a korábbi változat azon hibáját, hogy a nyílászáró feliratok szövege kinyomtatáskor vagy AutoCAD export után nem a neki szánt, hanem az éppen aktuális fóliára kerülhetett. 5.4 Nyílászárók összeszámolása Ezt a megújult parancsot akkor használhatjuk, ha nem akarunk konszignációs lapra helyezni a végeredményt, csupán tudni szeretnénk, hogy egy adottjelű nyílászáróból hány jobbos, hány balos, és hány egyéb nyitásmódú darab van az épületben. A parancs Nézet típusú rajzban használva átlát az Xrefeken és az összes szinten megszámolja az ajtókat, ablakokat, majd az eredményt egy párbeszédpanelen jeleníti meg. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 16

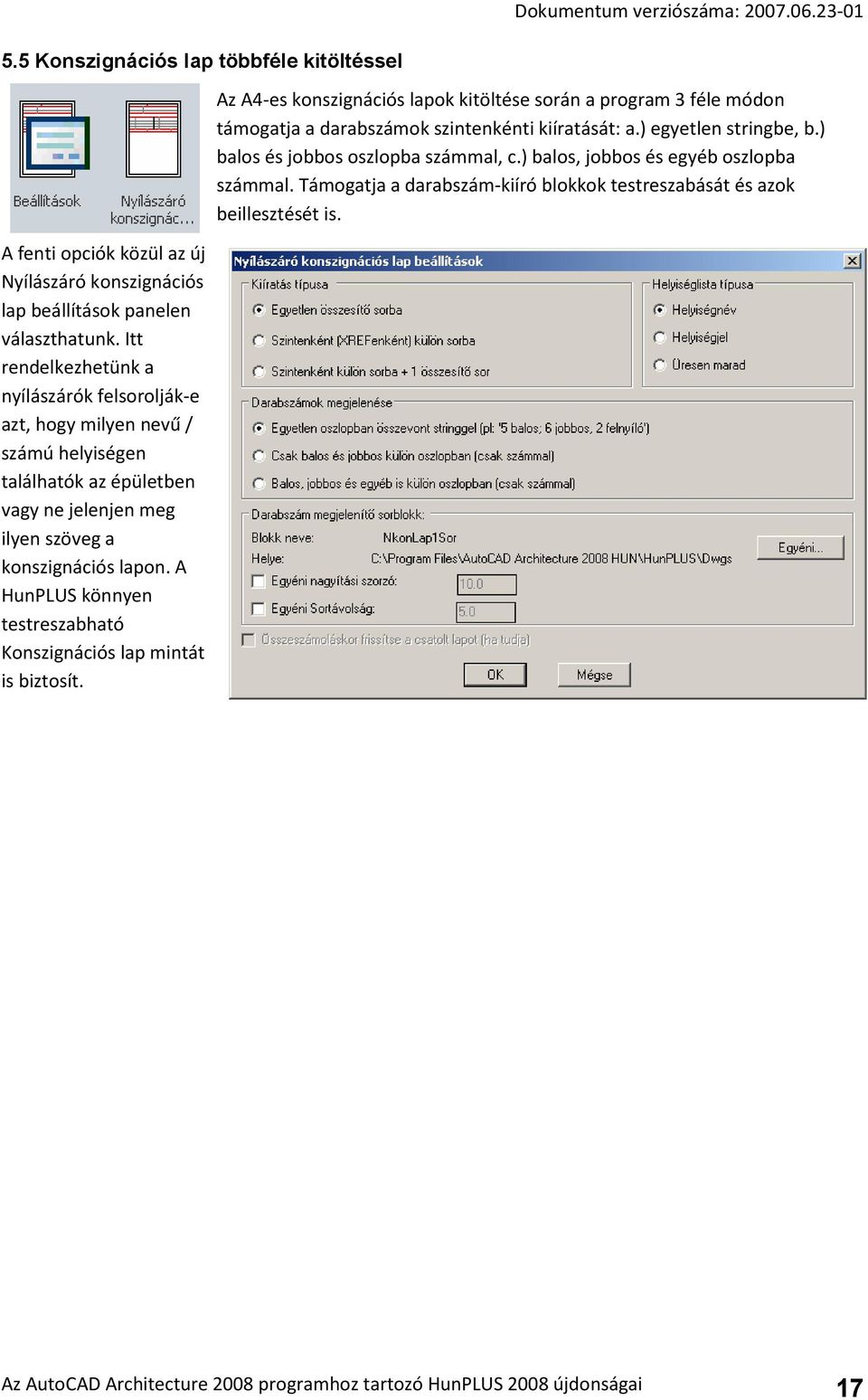

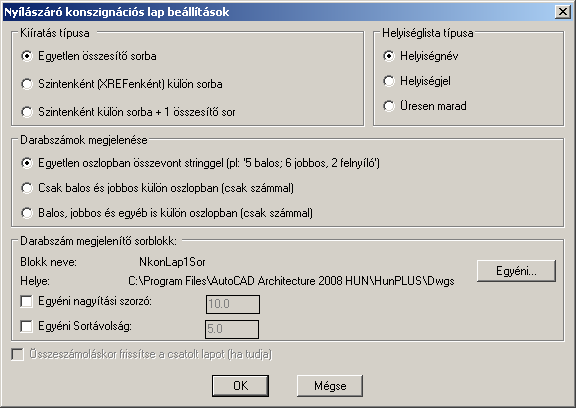

17 5.5 Konszignációs lap többféle kitöltéssel A fenti opciók közül az új Nyílászáró konszignációs lap beállítások panelen választhatunk. Itt rendelkezhetünk a nyílászárók felsorolják-e azt, hogy milyen nevű / számú helyiségen találhatók az épületben vagy ne jelenjen meg ilyen szöveg a konszignációs lapon. A HunPLUS könnyen testreszabható Konszignációs lap mintát is biztosít. Az A4-es konszignációs lapok kitöltése során a program 3 féle módon támogatja a darabszámok szintenkénti kiíratását: a.) egyetlen stringbe, b.) balos és jobbos oszlopba számmal, c.) balos, jobbos és egyéb oszlopba számmal. Támogatja a darabszám-kiíró blokkok testreszabását és azok beillesztését is. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 17

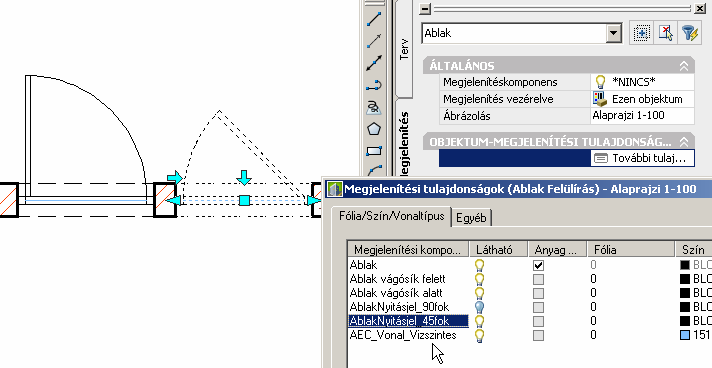

18 6. Az Ajtók újdonságai 6.1 Új kétszárnyú üvegajtó típusok Többen hiányolták a HunPLUS feltöltésből a falakba, portálokba építhető kétszárnyú üvegajtókat. A HunPLUS 2008-as most pótolja ezt a hiányt. Üvegezett és teleüveg ajtókból biztosít nyíló, helytakarékos nyíló, és lengő kétszárnyú ajtókat, 3D-ben kétféle fogantyú kialakítással. A teleüveg ajtók alaprajzi szimbólumán kék szín jelzi a tisztán üvegszerkezetes kialakítást. 7. Ablakok/erkélyajtók újdonságai 7.1 Erkélyajtók 45 fokban nyitott nyitásirány-szimbóluma Az Ablak objektumból készített Erkélyajtókba az eddigi 90 fokos mellett most már be van építve egy 45 fokos alaprajzi nyitásjel-blokk is. Ez mind az Alaprajzi 1-100, mind az Alaprajzi 1-50 ábrázolásokon előhozható (lecserélhető) úgy, hogy az Ábrázolás tulajdonságai között a Fólia/Szín/Vonaltípus fülön a blokk-komponenst láthatóvá, a másikat pedig láthatatlanná tesszük. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 18

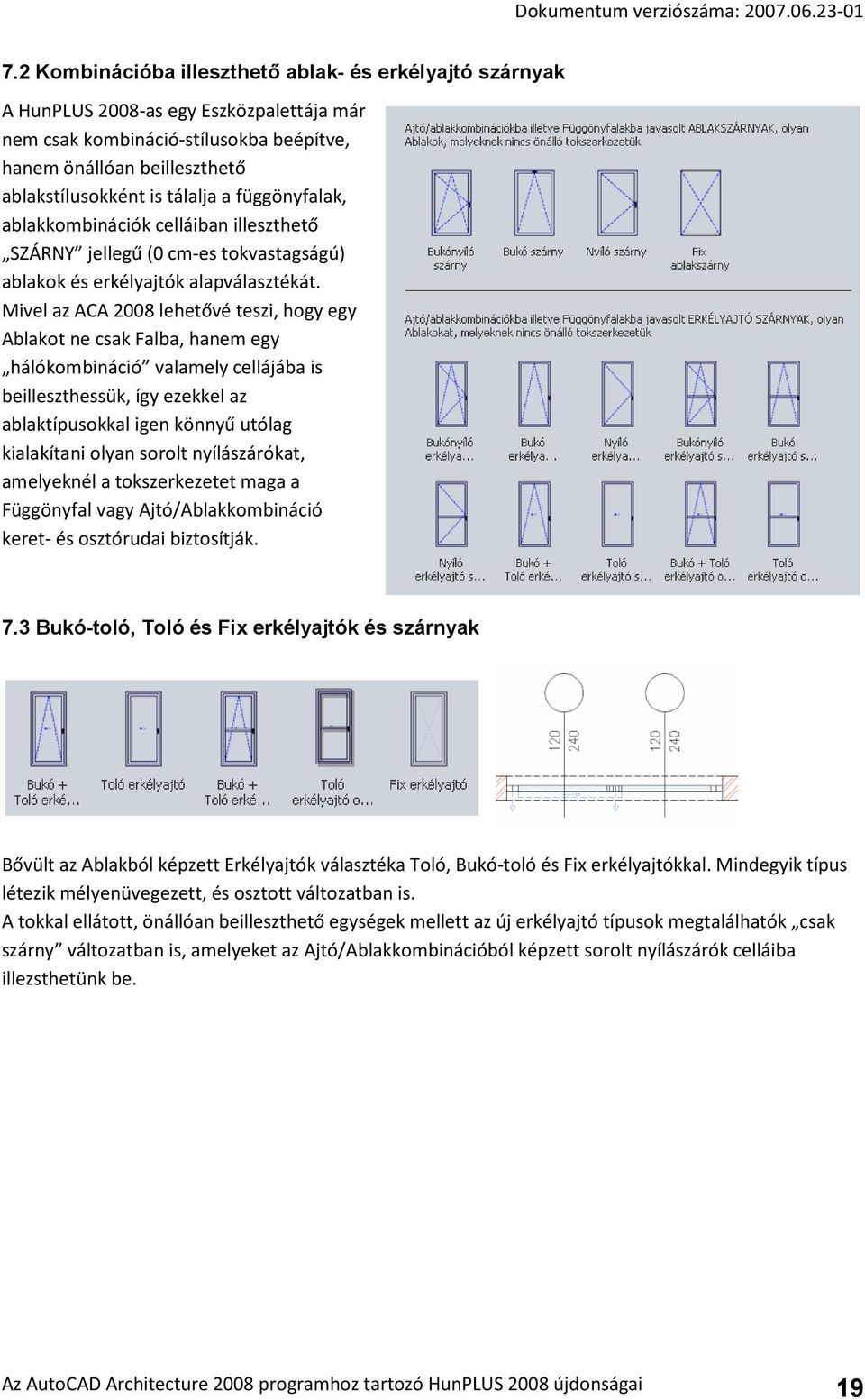

19 7.2 Kombinációba illeszthető ablak- és erkélyajtó szárnyak A HunPLUS 2008-as egy Eszközpalettája már nem csak kombináció-stílusokba beépítve, hanem önállóan beilleszthető ablakstílusokként is tálalja a függönyfalak, ablakkombinációk celláiban illeszthető SZÁRNY jellegű (0 cm-es tokvastagságú) ablakok és erkélyajtók alapválasztékát. Mivel az ACA 2008 lehetővé teszi, hogy egy Ablakot ne csak Falba, hanem egy hálókombináció valamely cellájába is beilleszthessük, így ezekkel az ablaktípusokkal igen könnyű utólag kialakítani olyan sorolt nyílászárókat, amelyeknél a tokszerkezetet maga a Függönyfal vagy Ajtó/Ablakkombináció keret- és osztórudai biztosítják. 7.3 Bukó-toló, Toló és Fix erkélyajtók és szárnyak Bővült az Ablakból képzett Erkélyajtók választéka Toló, Bukó-toló és Fix erkélyajtókkal. Mindegyik típus létezik mélyenüvegezett, és osztott változatban is. A tokkal ellátott, önállóan beilleszthető egységek mellett az új erkélyajtó típusok megtalálhatók csak szárny változatban is, amelyeket az Ajtó/Ablakkombinációból képzett sorolt nyílászárók celláiba illezsthetünk be. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 19

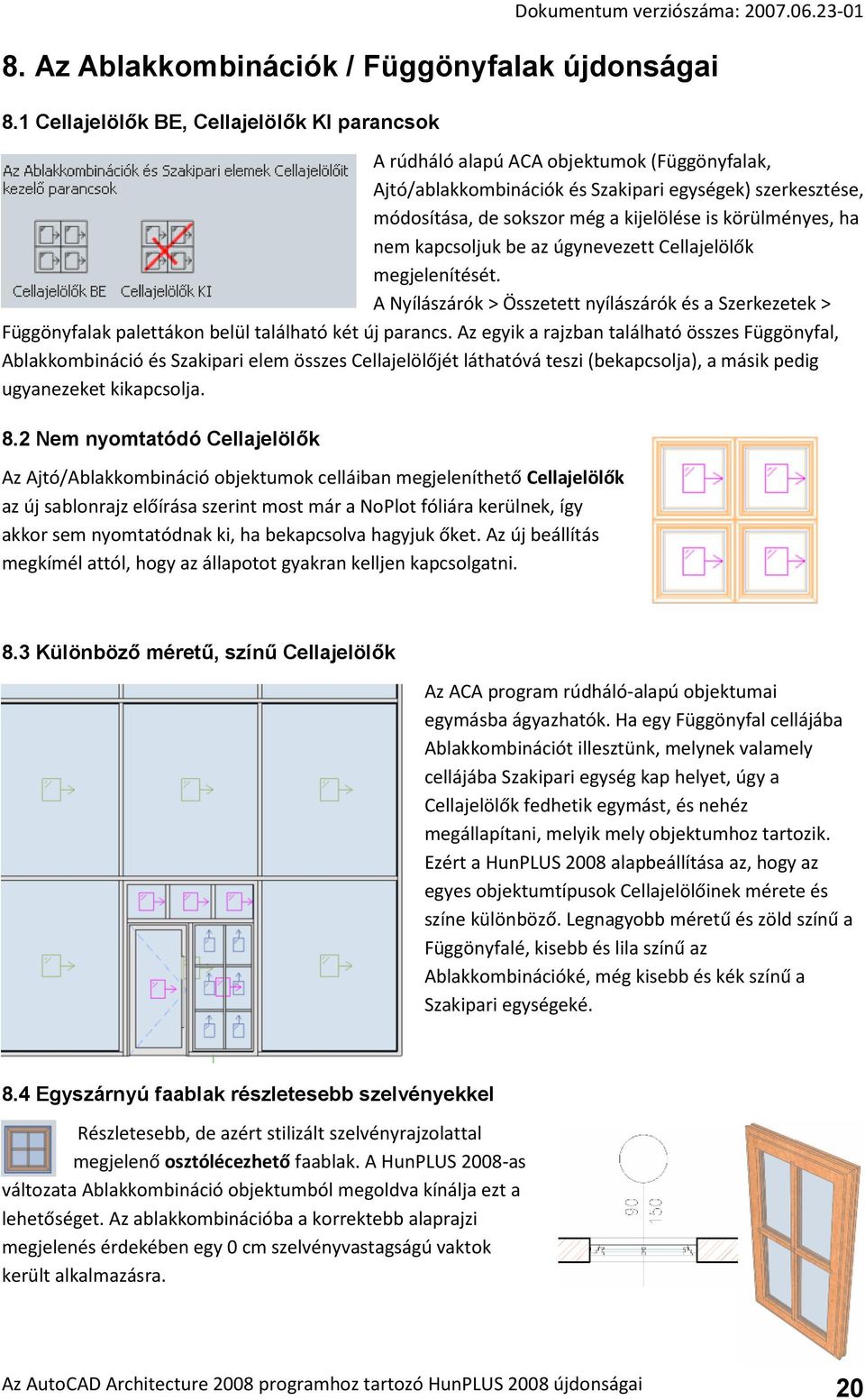

20 8. Az Ablakkombinációk / Függönyfalak újdonságai 8.1 Cellajelölők BE, Cellajelölők KI parancsok A rúdháló alapú ACA objektumok (Függönyfalak, Ajtó/ablakkombinációk és Szakipari egységek) szerkesztése, módosítása, de sokszor még a kijelölése is körülményes, ha nem kapcsoljuk be az úgynevezett Cellajelölők megjelenítését. A Nyílászárók > Összetett nyílászárók és a Szerkezetek > Függönyfalak palettákon belül található két új parancs. Az egyik a rajzban található összes Függönyfal, Ablakkombináció és Szakipari elem összes Cellajelölőjét láthatóvá teszi (bekapcsolja), a másik pedig ugyanezeket kikapcsolja. 8.2 Nem nyomtatódó Cellajelölők Az Ajtó/Ablakkombináció objektumok celláiban megjeleníthető Cellajelölők az új sablonrajz előírása szerint most már a NoPlot fóliára kerülnek, így akkor sem nyomtatódnak ki, ha bekapcsolva hagyjuk őket. Az új beállítás megkímél attól, hogy az állapotot gyakran kelljen kapcsolgatni. 8.3 Különböző méretű, színű Cellajelölők Az ACA program rúdháló-alapú objektumai egymásba ágyazhatók. Ha egy Függönyfal cellájába Ablakkombinációt illesztünk, melynek valamely cellájába Szakipari egység kap helyet, úgy a Cellajelölők fedhetik egymást, és nehéz megállapítani, melyik mely objektumhoz tartozik. Ezért a HunPLUS 2008 alapbeállítása az, hogy az egyes objektumtípusok Cellajelölőinek mérete és színe különböző. Legnagyobb méretű és zöld színű a Függönyfalé, kisebb és lila színű az Ablakkombinációké, még kisebb és kék színű a Szakipari egységeké. 8.4 Egyszárnyú faablak részletesebb szelvényekkel Részletesebb, de azért stilizált szelvényrajzolattal megjelenő osztólécezhető faablak. A HunPLUS 2008-as változata Ablakkombináció objektumból megoldva kínálja ezt a lehetőséget. Az ablakkombinációba a korrektebb alaprajzi megjelenés érdekében egy 0 cm szelvényvastagságú vaktok került alkalmazásra. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 20

21 8.5 Sorolható faablak részletesebb szelvényezéssel Részletesebb, de azért stilizált szelvényrajzolattal megjelenő sorolható faablak. A HunPLUS 2008-as változata Ablakkombináció objektumból megoldva kínálja ezt a lehetőséget. A sorolást egy beépített, 0 cm vastag keret- és osztórudakból álló vaktok rendszer oldja meg. A sorolás minden cellájában egy önálló ablakegység képződik, amely Szakipari egységként jön létre. Az elem Tervezési szabályának módosításával bármilyen kombinációjú szabályos sorolás megoldható. 8.6 Sorolható normál ablak többféle lehetséges kitöltéssel Szokásos (négyszögletes) profilozással megjelenő sorolható ablak. A HunPLUS 2008-as változata Ablakkombináció objektumból megoldva kínálja ezt a lehetőséget. A sorolást egy beépített, 0 cm vastag keret- és osztórudakból álló vaktok rendszer oldja meg. A sorolás minden cellájában egy önálló ablakegység képződik, amely default módon Szakipari egységgel töltődik ki. A megoldás előnye, hogy így az ablakszem bármilyen alakot képes követni. Az elem Tervezési szabályának módosításával bármilyen kombinációjú szabályos sorolás megoldható. A négyszögletes ablakszemek a beépített ablak- és erkélyajtó választék segítségével könnyen más cellakitöltésre cserélhetők. 8.7 Összetett ablakok homlokzati vázlatból A fenti két Ablakkombináció-stílus kiválóan alkalmas arra, hogy szabályaikat felhasználva egy egyvonalas homlokzati vázlatból összetett nyílászárókat képezzünk. Használjuk a Jobb-klikk az ikonon > Eszköztulajdonságok alkalmazása erre > Homlokzati vázlat parancssort arra, hogy az alaprajz mellett kiszerkesztett rajzból tetszőleges alakú ablakot generáljunk. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 21

22 8.8 Rugalmasabb Ablakkombináció paraméterezés A HunPLUS könyvtárában sok olyan Ajtó/Ablakkombináció található, amelyekben tipikusan egyetlen, határozott vízszintes tagolás található. Ilyenek a felülvilágítós ajtók, de ilyen számos összetett ablak és homlokzati portál is. A HunPLUS 2008-as változatának katalógusában az összes ilyen Ajtó/Ablakkombináció a Tervezési szabályok fülön Emelkedés típusú kiosztást kapott. Ennek előnye, hogy a vízszintes osztás magassága a kiválasztott nyílászáró Tulajdonságok paneljén az Emelkedés (Részmagasság) paraméterrel könnyen, és akár egyenként is módosítható. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 22

23 9. A Tetőlemezek újdonságai 9.1 Nem jelenik meg Tetőlemezek támpontja A Tetőlemezek alaprajzi- és modell ábrázolásaiban a Támpont komponens (ami eddig piros színnel, egy kis gúlaként mindig megjelent) most default módon kikapcsolásra került. 9.2 Egyszerűbb felületsraffozás A BRAMAC hódfarkú- illetve hullámos tetőcseréppel fedett HunPLUS Tetőlemezek a korábbi változatban felületükön is cserépmintás sraffozást hordtak. A túlsraffozott vonalas rajzok elkerülésére most a lemezek anyagaiban a felületsraffozás sima vonalkázásra cserélődött, látványtervi anyagként pedig természetesen megmaradt a cserépminta. 9.3 Sablonrajzba beépített éldeszka-szegés Tetőlemezekhez Az ACA program a Tetőlemezek éleit nem, csak a felső és alsó lapját engedi anyagozni. Megengedi viszont, hogy a lemezek éleihez Tetőlemez-élstílusként előzetesen definiált szegést kérjünk illeszteni. A HunPLUS sablonrajza most már tartalmaz egy 25 x 20 mm éldeszka-szegés stílust, amelyet bármikor rákérhetünk egy Tetőlemez tetszőleges éleire. Ez egy 2,5 cm vastag deszka, amely automatikusan felveszi a lemez vastagságát és csatlakozó éleinek vágását. Profilja és mérete helyben szerkesztéssel könnyen adaptálható. 9.4 Minta födémlemezből készíthető padló-rétegrendre A Födémszerkezetek palettán helyet kapott egy új Födémlemez stílus, amelynek rétegrendje: 4 cm úsztatóréteg (szálas szigetelés) + 4 cm aljzatbeton (esztrich) + 2 cm burkolat. Ez a lemezstílus illetve az ennek mintájára adaptált lemezstílusok alkalmasak lehetnek arra, hogy valaki a helyiségeken belüli padlószerkezetet Födémlemezzel modellezve részletgazdagabb metszeteket tudjon levenni a modellről. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 23

24 10. AEC Poligon objektumok újdonságai 10.1 Kitöltött és sraffozott poligonok Dokumentum verziószáma: Az AEC Poligon objektumok az ACA 2008 HunPLUS sablonrajzában egy új Alaprajzi plusz sraffozás nevű komponenst kaptak. Az új komponens lehetővé teszi, hogy egy AEC Poligon elem egyidejűleg kaphasson egy színkitöltést, és egy sraffozást. Az új képességet kihasználandó a HunPLUS 2008 katalógusában számos olyan AecPoligon stílust találunk, amelyek anyagjelölésként vagy burkolatjelölésként használva egyidejűleg színezettek és sraffozottak. A színezésre a HunPLUS elemek TrueColor színeket használnak, így ezek monokróm nyomtatási stílust használva is színesen jönnek le, ha a nyomtató színes. Az új HunPLUS-ban ezek az alapszínezett AecPoligonok a térbeli nézeteken is láthatók maradnak, Koncepcionális és Realisztikus látványstílusok esetén is jól érvényesülnek. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 24

25 10.2 Egyedi szimbólumok rajzolása maszkoló poligonnal A maszkoló képességű bútorozási szimbólumok alapjául egy Szimbólum alap stílusú AEC Poligon szolgál (mindegyikbe egy ezzel rajzolt kontúr van beépítve). A HunPLUS a Bútorozási paletták egyikén ezt az AEC Poligon stílust külön is hozzáférhetővé teszi, mégpedig úgy, hogy az egyből a Bútor, Beépbútor vagy a Szaniter fóliára kerüljön. Dokumentum verziószáma: Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 25

26 11. A Szerkezeti elemek újdonságai 11.1 Új faszelvény választék az eszköztárban A 10-Szerkezet > Tetőszerkezet palettacsoportban külön palettát kaptak az ácsszerkezetek modellezéséhez használható fűrészelt faáruk (106-Ácsszerkezeti elemek paletta). A paletta eszközei Szerkezeti elemként, de azon belül egyből oszlopként, gerendaként vagy merevítőrúdként illesztődnek be, az adott rúdelem típus beillesztési szabályaival (például a gerendáknál egy tetőlemez szabályos kitöltésével). A feltöltés továbbra is csak mintaként fogható fel. Az itt közreadott minták segítségével könnyen elkészíthetünk egy bármilyen szelvényű lécet, deszkát, pallót, gerendát, ha a Formátum menü > Szerkezeti elemek > Varázsló segítségével legyártjuk a szükséges szelvényt hozzá Blokként beilleszthető és adaptálható komplett szaruállás A fenti palettán helyet kapott új eszköz segítségével egy komplett szaruállást illeszthetünk be blokként egy konstrukciós rajzba. A talp-, derék- és taréjszelement is tartalmazó szaruállás könnyen adaptálható. A szaruállás érdekessége, hogy használja a fenti palettán a Fűrészelt fagerendák között helyet kapott 2x2.5x20-12 fogópár stílusú gerendát, amely jó példa egy egyszerű, osztott szelvényű gerendára Szarufaként megjelenő gerendastílusok A Szerkezeti elemek katalógusában helyet kaptak olyan gerendatípusok is, amelyek a járatos szarufa méreteket hordozzák, és amelyek alaprajzilag csak egy pontvonallal jelennek meg. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 26

27 11.4 Új gerendatípusok a kúpcserepek és ereszcsatorna modellezésére Látványtervi szempontból segít a tetők felöltöztetésében a három új gerenda elem, amely a 106- Tetőszerkezet palettán kapott helyet. Kétfajta, kúpcserép-sort, valamint egyfajta, függőereszcsatornát rajzoló gerendatípust találunk itt. Az egyik kúpcserép-gerenda a kezdővégén lezáró kúpcserepet hoz létre, míg a másik mindkét végén nyitott. Az ereszcsatorna tartalmazza a tetőlemez széléhez csatlakozó szegélybádogot, és alapbeállításban 90 cm-es osztásközzel csatornatartó vasakat is elhelyez. Az Ereszcsatorna #2 stílusú gerenda mindkét végébe be van építve egy lezáró elem is, amelyek láthatóságát a konkrét helyzetnek megfelelően objektum szintű megjelenítés-felülírással célszerű bekapcsolni Fal-alapú monolit vasbeton gerendák Valójában nem gerendák, hanem speciális Falstílusok azok, amelyek egy új 110-Tartóváz elemek palettán kaptak helyet. A két, mintaként szolgáló falstílus hivatott demonstrálni, hogy az ACA programmal a monolit vasbeton gerendákat nem Szerkezeti elemből (Gerendából), hanem Falakból érdemes létrehozni. Az objektumok automatikusan a Gerenda fóliára kerülnek Tömegelem-alapú beton- és tégla pillérek Ugyancsak az új 110-Tartóváz elemek palettán kaptak helyet azok az oszloptípusok, amelyeket az ACA programban nem Szerkezeti elemből (Oszlopból) célszerű létrehozni, hanem megfelelő anyagozással ellátott Tömegelemből. Az innen indított négyszögletes és hengeres, monolit illetve előregyártott vasbeton oszlopok, illetve a kisméretű téglával anyagozott pillér automatikusan az Oszlop fóliára kerülnek. A Tömegelemből készített oszlopok azért is ajánlhatók az ACA 2008 programban, mert helyiégkontúrkereső már ezeketis képes automatikusan érzékelni. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 27

28 12. Dokumentációs újdonságok 12.1 A kóta-segédvonalak hosszának új szabályozása Az intelligens AEC Kótákban a segédvonalak fix hosszúságát már nem az AEC Kóta stílusokban tett beállítás biztosítja, hanem az alapul szolgáló AutoCAD Méretstílusokban (pl. AEC kóta 1-100, AEC kóta 1-50) a Vonalak fülön tett beállítások. Az AutoCAD Méretstílusok beállításai között a 2006-os változata óta létezik egy Rögzített hosszúságú segédvonalak kapcsoló, és egy Hossz értékadási lehetőség. A HunPLUS most, a 2008-as változatban tér át ennek használatára. A megoldás előnye, hogy például az AEC kóta 1-50 Méretstílusban átállítva ezt a Hossz értéket, az összes AEC Kóta objektum (egysoros, kétsoros, háromsoros, stb.) 50-es ábrázolása megváltozik. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 28

29 12.2 Szintkóták as megjelenése A HunPLUS 2008 változatban az összes alaprajzi és függőleges szintkóta megjelenik az típusú terveken is. A szintkóták megjelenítése úgy van beállítva, hogy az 1:100-as és az 1:200-as megjelenítések ugyanazt a nézeti blokkot használják, vagyis a 200-as kicsinyítésben nyomtatva a rajzot a szintkóták fele méretűek lesznek az 1:100-as nyomtatáshoz képest Szintkóta kerekítési hibák javítása A szintkóták méretkiírási hibáját kijavító parancs már az HunPLUS 2007-ben megjelent, de most olyan eszközikont kapott, amely jól szemlélteti a funkcióját Lépcsők mennyiségi kimutatása A HunPLUS 2008 már külön Lépcső nevű Tulajdonságkészletet tartalmaz, amelyet a Lépcső objektumokhoz csatolva, azok mennyiségeit kimutatási táblázatba gyűjthetjük. A lemezekhez formázott Konszignációs táblázat stílus a mellékelt ábra szerint néz ki. A táblázat a Jel és a Megnevezés oszlop értékét a lemezekhez csatolt Konszignáció(Általános) Tulajdonságkészlet megfelelő paraméteréből veszi, így a 2007-es változatnál bevezetett általános konszignálás és a mennyiségi kigyűjtés szinkronizált. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 29

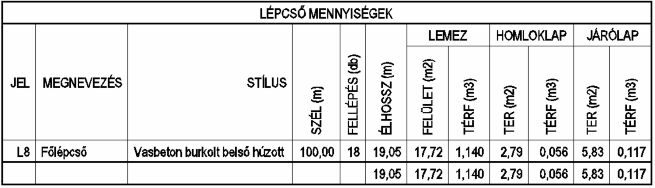

30 12.5 Födém- és tetőlemezek mennyiségi kimutatása A HunPLUS 2008 már külön Lemez nevű Tulajdonságkészletet tartalmaz, amelyet a Födémlemez és Tetőlemez objektumokhoz csatolva, azok mennyiségeit kimutatási táblázatba gyűjthetjük. A lemezekhez formázott Konszignációs táblázat stílus a mellékelt ábra szerint néz ki. A táblázat a Jel oszlop értékét a lemezekhez csatolt Konszignáció(Általános) Tulajdonságkészlet megfelelő paraméteréből veszi, így a 2007-es változatnál bevezetett általános konszignálás és a mennyiségi kigyűjtés szinkronizált Tömegelemek mennyiségi kimutatása A HunPLUS 2008 már külön Tömegelem nevű Tulajdonság-készletet tartalmaz, amelyet a Tömegelem objektumokhoz csatolva, azok mennyiségeit kimutatási táblázatba gyűjthetjük. A Tömegelemekhez formázott Konszignációs táblázat stílus a mellékelt ábra szerint néz ki. A táblázat a Jel és a Megnevezés oszlopok értékét a lemezekhez csatolt Konszignáció(Általános) Tulajdonságkészlet megfelelő paraméteréből veszi, így a 2007-es változatnál bevezetett általános konszignálás és a mennyiségi kigyűjtés szinkronizált Szerkezeti elemek mennyiségi kimutatása A HunPLUS 2008 már külön Szerkezeti elem nevű Tulajdonság-készletet tartalmaz, amelyet a Szerkezeti elem objektumokhoz csatolva, azok mennyiségeit kimutatási táblázatba gyűjthetjük. A Szerkezeti elemekhez formázott Konszignációs táblázat stílus a mellékelt ábra szerint néz ki. A táblázat a Jel oszlop értékét a lemezekhez csatolt Konszignáció(Általános) Tulajdonságkészlet megfelelő paraméteréből veszi, így a 2007-es változatnál bevezetett általános konszignálás és a mennyiségi kigyűjtés szinkronizált. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 30

31 13. Bútorozási újdonságok 13.1 Palettákon a teljes szimbólumkönyvtár Az előző változattal szemben, amikor a több száz bútorozási elem jó része csak a Design Center ablakon keresztül volt elérhető, a HunPLUS 2008 annak teljes tartalmát feldolgozta Eszközpalettákra. Az így született paletták egy része csak a Katalógustárból érhető el (húzható be), de egy részük helyet kapott a munkatéri Eszközpalettákon is. A Design Centert a továbbiakban csak annak kell használnia, aki új elemeket akar elhelyezni benne, illetve módosítani akarja a bútorozási szimbólumokat. A HunPLUS 2008 bútorozási szimbólumkönyvtára egyébként jelentősen kibővült Egyedi szimbólumok rajzolása maszkoló poligonnal A maszkoló képességű bútorozási szimbólumok alapjául egy Szimbólum alap stílusú AEC Poligon szolgál (mindegyikbe egy ezzel rajzolt kontúr van beépítve). A HunPLUS a Bútorozási paletták egyikén ezt az AEC Poligon stílust külön is hozzáférhetővé teszi, mégpedig úgy, hogy az egyből a Bútor, Beépbútor vagy a Szaniter fóliára kerüljön. Az AutoCAD Architecture 2008 programhoz tartozó HunPLUS 2008 újdonságai 31
