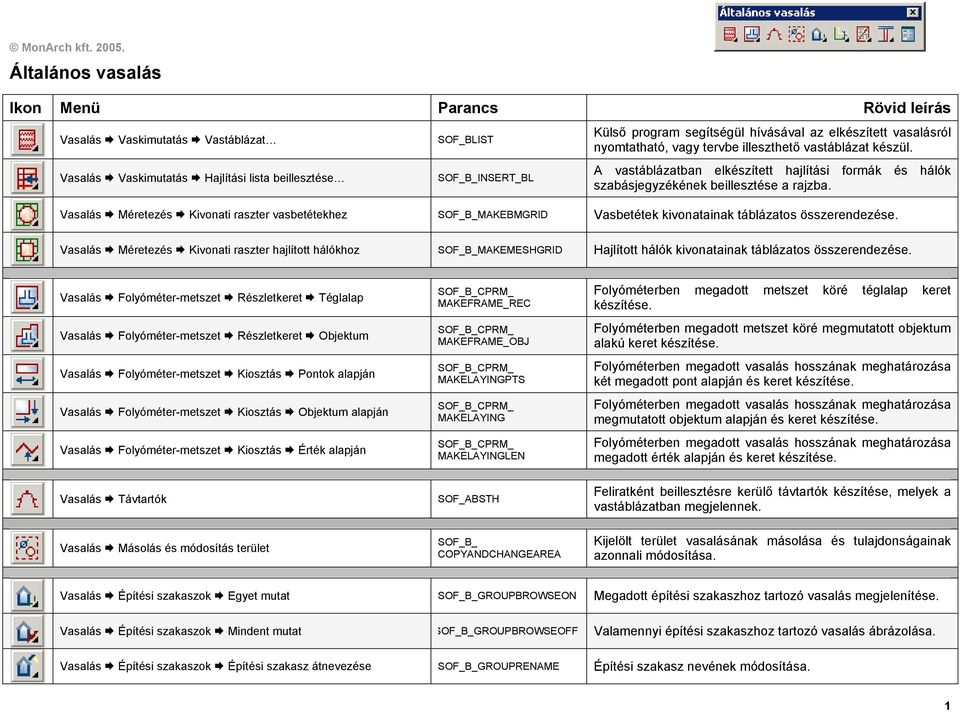

2 Általános vasalás Vasalás Vaskimutatás Vastáblázat Vasalás Vaskimutatás Hajlítási lista beillesztése SOF_BLIST INSERT_BL Külső program segítségül hívásával az elkészített vasalásról nyomtatható, vagy tervbe illeszthető vastáblázat készül. A vastáblázatban elkészített hajlítási formák és hálók szabásjegyzékének beillesztése a rajzba. Vasalás Méretezés Kivonati raszter vasbetétekhez MAKEBMGRID Vasbetétek kivonatainak táblázatos összerendezése. Vasalás Méretezés Kivonati raszter hajlított hálókhoz MAKEMESHGRID Hajlított hálók kivonatainak táblázatos összerendezése. Vasalás Folyóméter-metszet Részletkeret Téglalap Vasalás Folyóméter-metszet Részletkeret Objektum Vasalás Folyóméter-metszet Kiosztás Pontok alapján Vasalás Folyóméter-metszet Kiosztás Objektum alapján Vasalás Folyóméter-metszet Kiosztás Érték alapján Vasalás Távtartók Vasalás Másolás és módosítás terület CPRM_ MAKEFRAME_REC CPRM_ MAKEFRAME_OBJ CPRM_ MAKELAYINGPTS CPRM_ MAKELAYING CPRM_ MAKELAYINGLEN SOF_ABSTH COPYANDCHANGEAREA Folyóméterben megadott metszet köré téglalap keret készítése. Folyóméterben megadott metszet köré megmutatott objektum alakú keret készítése. Folyóméterben megadott vasalás hosszának meghatározása két megadott pont alapján és keret készítése. Folyóméterben megadott vasalás hosszának meghatározása megmutatott objektum alapján és keret készítése. Folyóméterben megadott vasalás hosszának meghatározása megadott érték alapján és keret készítése. Feliratként beillesztésre kerülő távtartók készítése, melyek a vastáblázatban megjelennek. Kijelölt terület vasalásának másolása és tulajdonságainak azonnali módosítása. Vasalás Építési szakaszok Egyet mutat GROUPBROWSEON Megadott építési szakaszhoz tartozó vasalás megjelenítése. Vasalás Építési szakaszok Mindent mutat GROUPBROWSEOFF Valamennyi építési szakaszhoz tartozó vasalás ábrázolása. Vasalás Építési szakaszok Építési szakasz átnevezése GROUPRENAME Építési szakasz nevének módosítása. 1

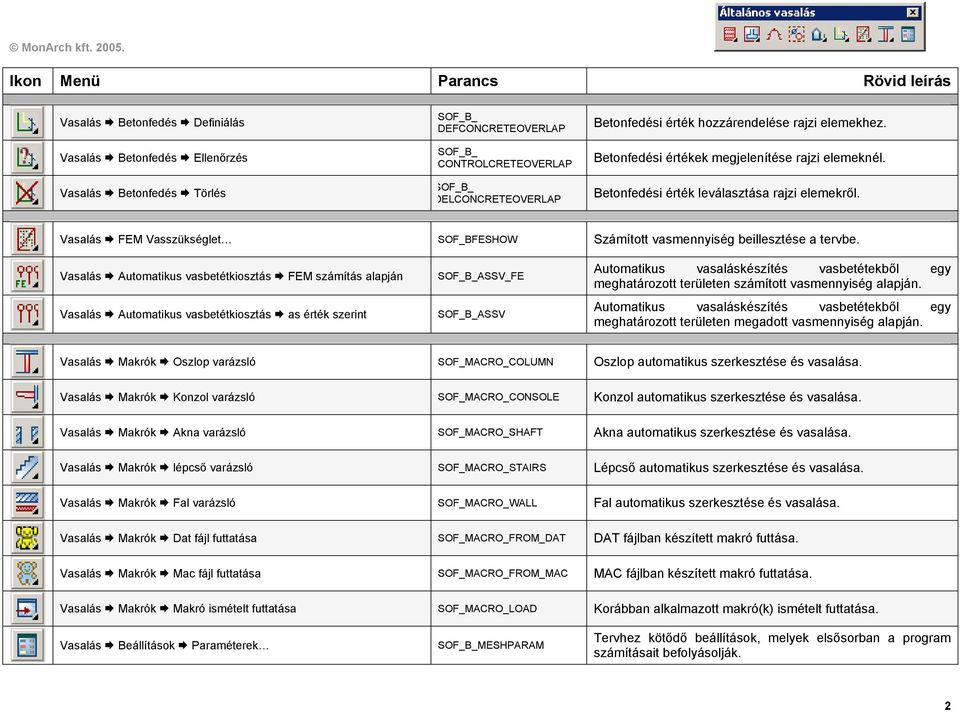

3 Vasalás Betonfedés Definiálás Vasalás Betonfedés Ellenőrzés Vasalás Betonfedés Törlés DEFCONCRETEOVERLAP CONTROLCRETEOVERLAP DELCONCRETEOVERLAP Betonfedési érték hozzárendelése rajzi elemekhez. Betonfedési értékek megjelenítése rajzi elemeknél. Betonfedési érték leválasztása rajzi elemekről. Vasalás FEM Vasszükséglet SOF_BFESHOW Számított vasmennyiség beillesztése a tervbe. Vasalás Automatikus vasbetétkiosztás FEM számítás alapján Vasalás Automatikus vasbetétkiosztás as érték szerint ASSV_FE ASSV Automatikus vasaláskészítés vasbetétekből egy meghatározott területen számított vasmennyiség alapján. Automatikus vasaláskészítés vasbetétekből egy meghatározott területen megadott vasmennyiség alapján. Vasalás Makrók Oszlop varázsló SOF_MACRO_COLUMN Oszlop automatikus szerkesztése és vasalása. Vasalás Makrók Konzol varázsló SOF_MACRO_CONSOLE Konzol automatikus szerkesztése és vasalása. Vasalás Makrók Akna varázsló SOF_MACRO_SHAFT Akna automatikus szerkesztése és vasalása. Vasalás Makrók lépcső varázsló SOF_MACRO_STAIRS Lépcső automatikus szerkesztése és vasalása. Vasalás Makrók Fal varázsló SOF_MACRO_WALL Fal automatikus szerkesztése és vasalása. Vasalás Makrók Dat fájl futtatása SOF_MACRO_FROM_DAT DAT fájlban készített makró futtása. Vasalás Makrók Mac fájl futtatása SOF_MACRO_FROM_MAC MAC fájlban készített makró futtatása. Vasalás Makrók Makró ismételt futtatása SOF_MACRO_LOAD Korábban alkalmazott makró(k) ismételt futtatása. Vasalás Beállítások Paraméterek MESHPARAM Tervhez kötődő beállítások, melyek elsősorban a program számításait befolyásolják. 2

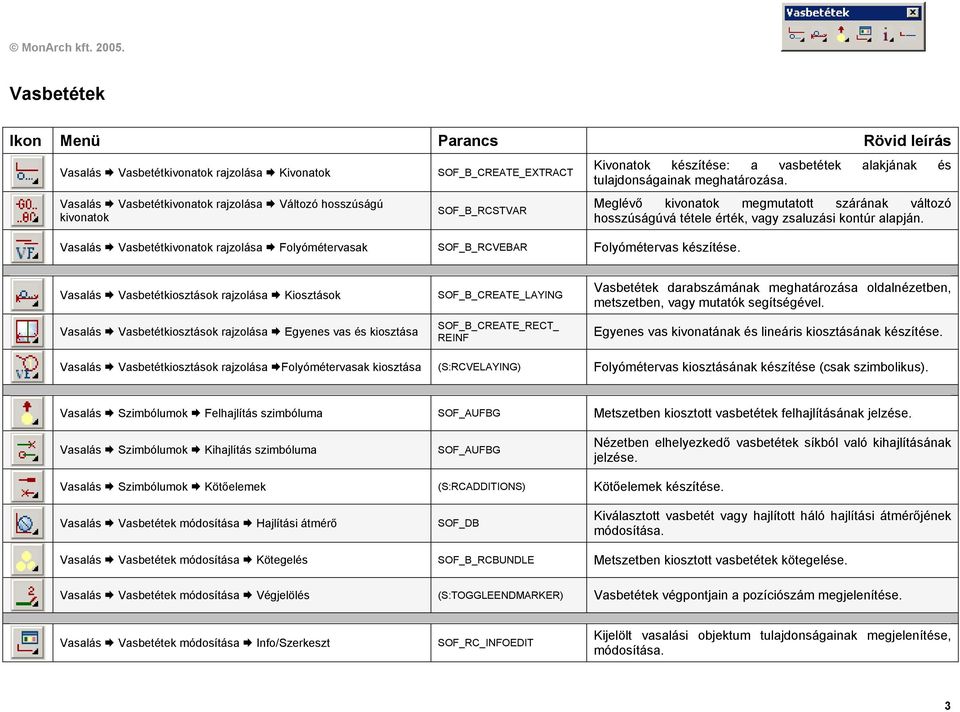

4 Vasbetétek Vasalás Vasbetétkivonatok rajzolása Kivonatok Vasalás Vasbetétkivonatok rajzolása Változó hosszúságú kivonatok CREATE_EXTRACT RCSTVAR Vasalás Vasbetétkivonatok rajzolása Folyómétervasak RCVEBAR Folyómétervas készítése. Kivonatok készítése: a vasbetétek alakjának és tulajdonságainak meghatározása. Meglévő kivonatok megmutatott szárának változó hosszúságúvá tétele érték, vagy zsaluzási kontúr alapján. Vasalás Vasbetétkiosztások rajzolása Kiosztások Vasalás Vasbetétkiosztások rajzolása Egyenes vas és kiosztása CREATE_LAYING CREATE_RECT_ REINF Vasbetétek darabszámának meghatározása oldalnézetben, metszetben, vagy mutatók segítségével. Egyenes vas kivonatának és lineáris kiosztásának készítése. Vasalás Vasbetétkiosztások rajzolása Folyómétervasak kiosztása (S:RCVELAYING) Folyómétervas kiosztásának készítése (csak szimbolikus). Vasalás Szimbólumok Felhajlítás szimbóluma SOF_AUFBG Metszetben kiosztott vasbetétek felhajlításának jelzése. Vasalás Szimbólumok Kihajlítás szimbóluma SOF_AUFBG Nézetben elhelyezkedő vasbetétek síkból való kihajlításának jelzése. Vasalás Szimbólumok Kötőelemek (S:RCADDITIONS) Kötőelemek készítése. Vasalás Vasbetétek módosítása Hajlítási átmérő SOF_DB Kiválasztott vasbetét vagy hajlított háló hajlítási átmérőjének módosítása. Vasalás Vasbetétek módosítása Kötegelés RCBUNDLE Metszetben kiosztott vasbetétek kötegelése. Vasalás Vasbetétek módosítása Végjelölés (S:TOGGLEENDMARKER) Vasbetétek végpontjain a pozíciószám megjelenítése. Vasalás Vasbetétek módosítása Info/Szerkeszt SOF_RC_INFOEDIT Kijelölt vasalási objektum tulajdonságainak megjelenítése, módosítása. 3

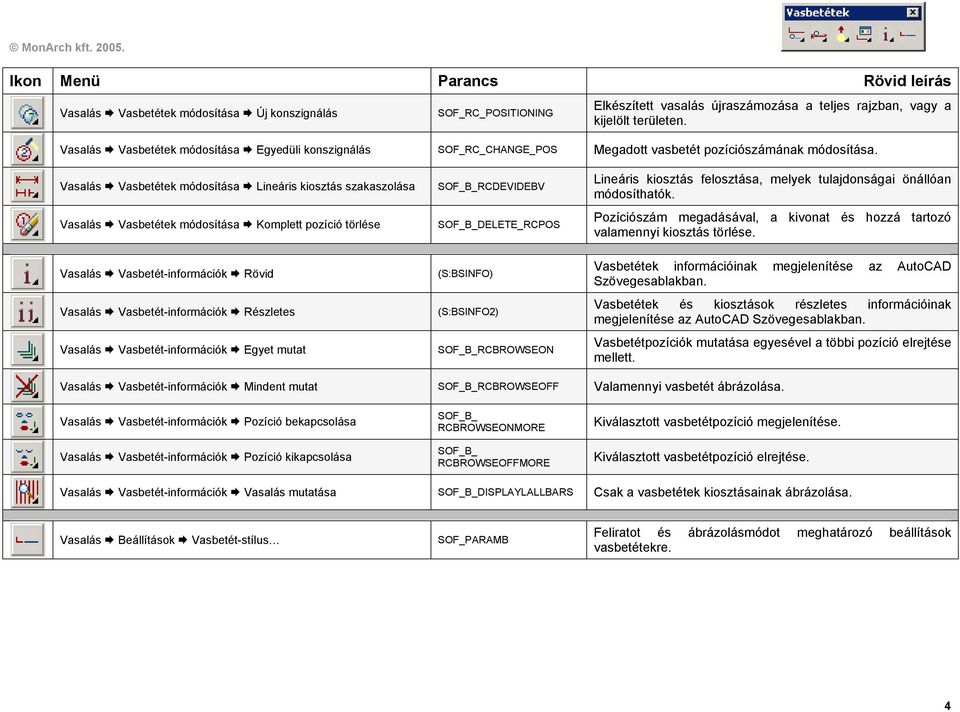

5 Vasalás Vasbetétek módosítása Új konszignálás SOF_RC_POSITIONING Elkészített vasalás újraszámozása a teljes rajzban, vagy a kijelölt területen. Vasalás Vasbetétek módosítása Egyedüli konszignálás SOF_RC_CHANGE_POS Megadott vasbetét pozíciószámának módosítása. Vasalás Vasbetétek módosítása Lineáris kiosztás szakaszolása Vasalás Vasbetétek módosítása Komplett pozíció törlése Vasalás Vasbetét-információk Rövid Vasalás Vasbetét-információk Részletes Vasalás Vasbetét-információk Egyet mutat RCDEVIDEBV DELETE_RCPOS (S:BSINFO) (S:BSINFO2) RCBROWSEON Lineáris kiosztás felosztása, melyek tulajdonságai önállóan módosíthatók. Pozíciószám megadásával, a kivonat és hozzá tartozó valamennyi kiosztás törlése. Vasbetétek információinak megjelenítése az AutoCAD Szövegesablakban. Vasbetétek és kiosztások részletes információinak megjelenítése az AutoCAD Szövegesablakban. Vasbetétpozíciók mutatása egyesével a többi pozíció elrejtése mellett. Vasalás Vasbetét-információk Mindent mutat RCBROWSEOFF Valamennyi vasbetét ábrázolása. Vasalás Vasbetét-információk Pozíció bekapcsolása Vasalás Vasbetét-információk Pozíció kikapcsolása RCBROWSEONMORE RCBROWSEOFFMORE Kiválasztott vasbetétpozíció megjelenítése. Kiválasztott vasbetétpozíció elrejtése. Vasalás Vasbetét-információk Vasalás mutatása DISPLAYLALLBARS Csak a vasbetétek kiosztásainak ábrázolása. Vasalás Beállítások Vasbetét-stílus SOF_PARAMB Feliratot és ábrázolásmódot meghatározó beállítások vasbetétekre. 4

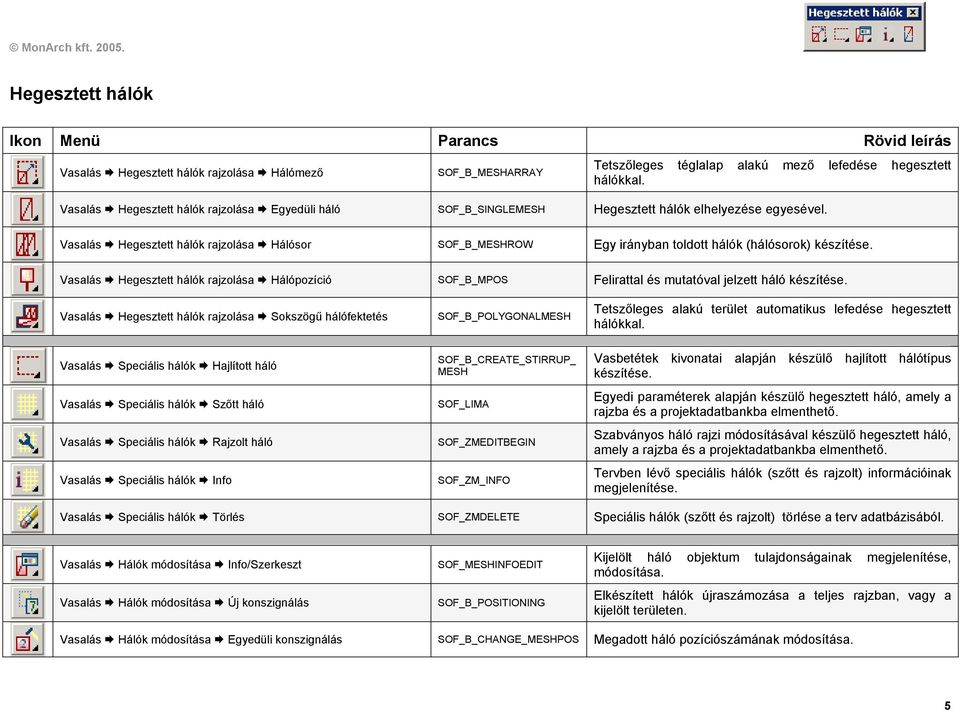

6 Hegesztett hálók Vasalás Hegesztett hálók rajzolása Hálómező MESHARRAY Tetszőleges téglalap alakú mező lefedése hegesztett hálókkal. Vasalás Hegesztett hálók rajzolása Egyedüli háló SINGLEMESH Hegesztett hálók elhelyezése egyesével. Vasalás Hegesztett hálók rajzolása Hálósor MESHROW Egy irányban toldott hálók (hálósorok) készítése. Vasalás Hegesztett hálók rajzolása Hálópozíció MPOS Felirattal és mutatóval jelzett háló készítése. Vasalás Hegesztett hálók rajzolása Sokszögű hálófektetés Vasalás Speciális hálók Hajlított háló Vasalás Speciális hálók Szőtt háló Vasalás Speciális hálók Rajzolt háló Vasalás Speciális hálók Info POLYGONALMESH CREATE_STIRRUP_ MESH SOF_LIMA SOF_ZMEDITBEGIN SOF_ZM_INFO Tetszőleges alakú terület automatikus lefedése hegesztett hálókkal. Vasbetétek kivonatai alapján készülő hajlított hálótípus készítése. Egyedi paraméterek alapján készülő hegesztett háló, amely a rajzba és a projektadatbankba elmenthető. Szabványos háló rajzi módosításával készülő hegesztett háló, amely a rajzba és a projektadatbankba elmenthető. Tervben lévő speciális hálók (szőtt és rajzolt) információinak megjelenítése. Vasalás Speciális hálók Törlés SOF_ZMDELETE Speciális hálók (szőtt és rajzolt) törlése a terv adatbázisából. Vasalás Hálók módosítása Info/Szerkeszt Vasalás Hálók módosítása Új konszignálás SOF_MESHINFOEDIT POSITIONING Kijelölt háló objektum tulajdonságainak megjelenítése, módosítása. Elkészített hálók újraszámozása a teljes rajzban, vagy a kijelölt területen. Vasalás Hálók módosítása Egyedüli konszignálás CHANGE_MESHPOS Megadott háló pozíciószámának módosítása. 5

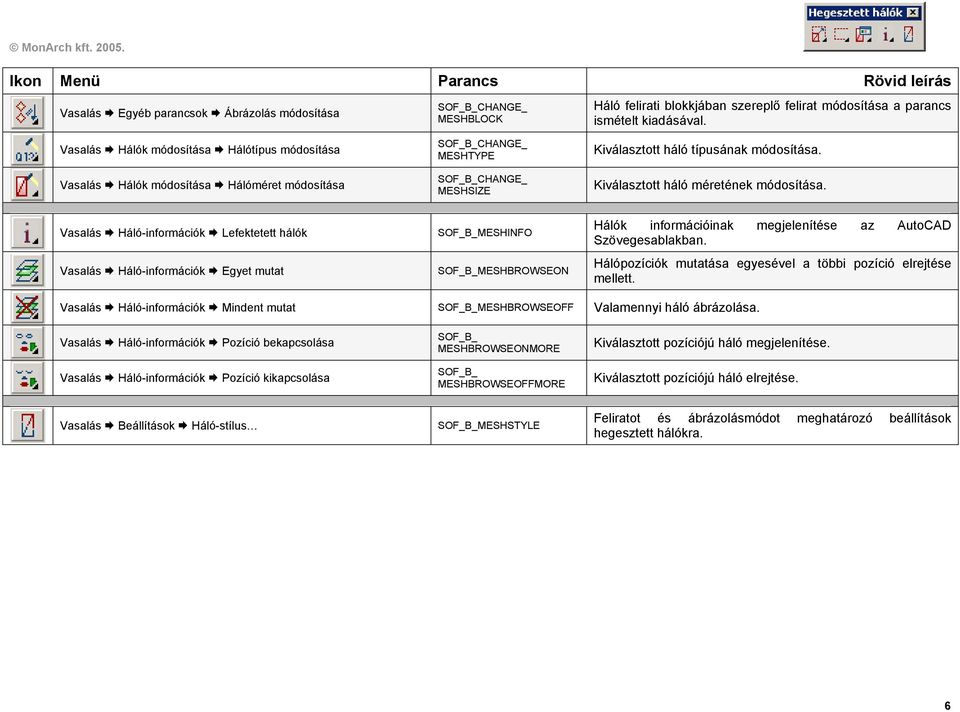

7 Vasalás Egyéb parancsok Ábrázolás módosítása CHANGE_ MESHBLOCK Háló felirati blokkjában szereplő felirat módosítása a parancs ismételt kiadásával. Vasalás Hálók módosítása Hálótípus módosítása Vasalás Hálók módosítása Hálóméret módosítása CHANGE_ MESHTYPE CHANGE_ MESHSIZE Kiválasztott háló típusának módosítása. Kiválasztott háló méretének módosítása. Vasalás Háló-információk Lefektetett hálók Vasalás Háló-információk Egyet mutat MESHINFO MESHBROWSEON Hálók információinak megjelenítése az AutoCAD Szövegesablakban. Hálópozíciók mutatása egyesével a többi pozíció elrejtése mellett. Vasalás Háló-információk Mindent mutat MESHBROWSEOFF Valamennyi háló ábrázolása. Vasalás Háló-információk Pozíció bekapcsolása Vasalás Háló-információk Pozíció kikapcsolása MESHBROWSEONMORE MESHBROWSEOFFMORE Kiválasztott pozíciójú háló megjelenítése. Kiválasztott pozíciójú háló elrejtése. Vasalás Beállítások Háló-stílus MESHSTYLE Feliratot és ábrázolásmódot meghatározó beállítások hegesztett hálókra. 6

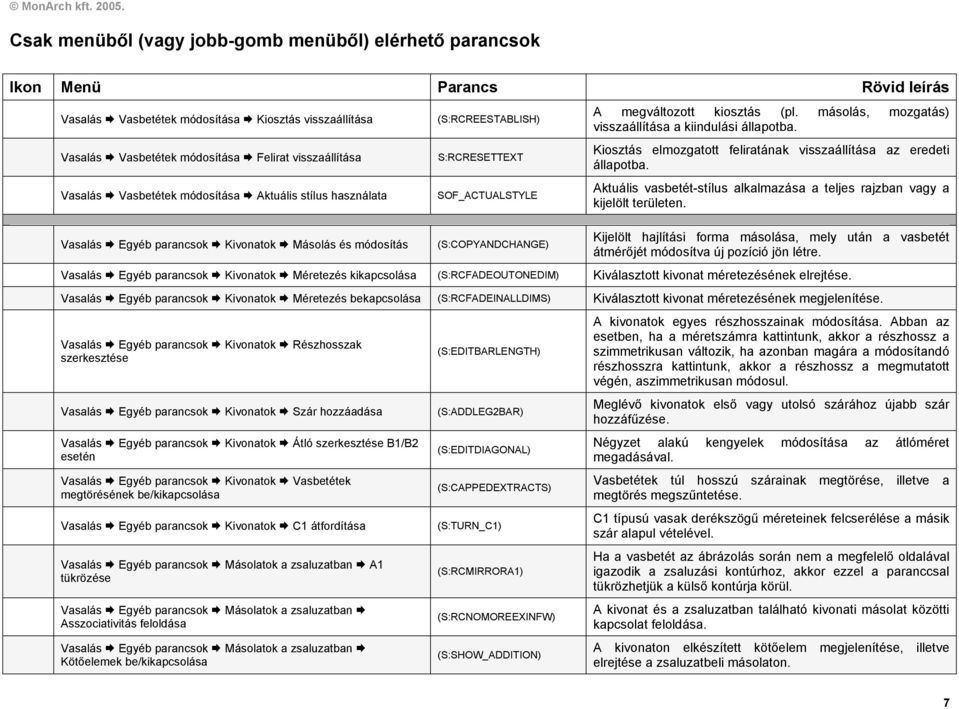

8 Csak menüből (vagy jobb-gomb menüből) elérhető parancsok Vasalás Vasbetétek módosítása Kiosztás visszaállítása Vasalás Vasbetétek módosítása Felirat visszaállítása Vasalás Vasbetétek módosítása Aktuális stílus használata Vasalás Egyéb parancsok Kivonatok Másolás és módosítás (S:RCREESTABLISH) (S:RCRESETTEXT SOF_ACTUALSTYLE (S:COPYANDCHANGE) A megváltozott kiosztás (pl. másolás, mozgatás) visszaállítása a kiindulási állapotba. Kiosztás elmozgatott feliratának visszaállítása az eredeti állapotba. Aktuális vasbetét-stílus alkalmazása a teljes rajzban vagy a kijelölt területen. Kijelölt hajlítási forma másolása, mely után a vasbetét átmérőjét módosítva új pozíció jön létre. Vasalás Egyéb parancsok Kivonatok Méretezés kikapcsolása (S:RCFADEOUTONEDIM) Kiválasztott kivonat méretezésének elrejtése. Vasalás Egyéb parancsok Kivonatok Méretezés bekapcsolása (S:RCFADEINALLDIMS) Kiválasztott kivonat méretezésének megjelenítése. Vasalás Egyéb parancsok Kivonatok Részhosszak szerkesztése Vasalás Egyéb parancsok Kivonatok Szár hozzáadása Vasalás Egyéb parancsok Kivonatok Átló szerkesztése B1/B2 esetén Vasalás Egyéb parancsok Kivonatok Vasbetétek megtörésének be/kikapcsolása Vasalás Egyéb parancsok Kivonatok C1 átfordítása Vasalás Egyéb parancsok Másolatok a zsaluzatban A1 tükrözése Vasalás Egyéb parancsok Másolatok a zsaluzatban Asszociativitás feloldása Vasalás Egyéb parancsok Másolatok a zsaluzatban Kötőelemek be/kikapcsolása (S:EDITBARLENGTH) (S:ADDLEG2BAR) (S:EDITDIAGONAL) (S:CAPPEDEXTRACTS) (S:TURN_C1) (S:RCMIRRORA1) (S:RCNOMOREEXINFW) (S:SHOW_ADDITION) A kivonatok egyes részhosszainak módosítása. Abban az esetben, ha a méretszámra kattintunk, akkor a részhossz a szimmetrikusan változik, ha azonban magára a módosítandó részhosszra kattintunk, akkor a részhossz a megmutatott végén, aszimmetrikusan módosul. Meglévő kivonatok első vagy utolsó szárához újabb szár hozzáfűzése. Négyzet alakú kengyelek módosítása az átlóméret megadásával. Vasbetétek túl hosszú szárainak megtörése, illetve a megtörés megszűntetése. C1 típusú vasak derékszögű méreteinek felcserélése a másik szár alapul vételével. Ha a vasbetét az ábrázolás során nem a megfelelő oldalával igazodik a zsaluzási kontúrhoz, akkor ezzel a paranccsal tükrözhetjük a külső kontúrja körül. A kivonat és a zsaluzatban található kivonati másolat közötti kapcsolat feloldása. A kivonaton elkészített kötőelem megjelenítése, illetve elrejtése a zsaluzatbeli másolaton. 7

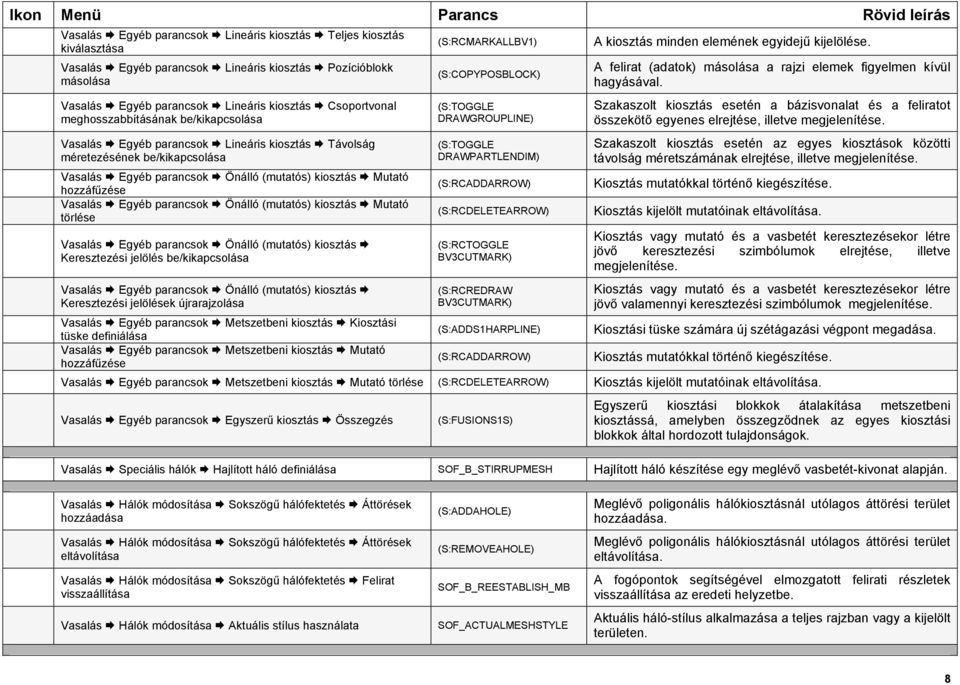

9 Vasalás Egyéb parancsok Lineáris kiosztás Teljes kiosztás kiválasztása Vasalás Egyéb parancsok Lineáris kiosztás Pozícióblokk másolása Vasalás Egyéb parancsok Lineáris kiosztás Csoportvonal meghosszabbításának be/kikapcsolása Vasalás Egyéb parancsok Lineáris kiosztás Távolság méretezésének be/kikapcsolása Vasalás Egyéb parancsok Önálló (mutatós) kiosztás Mutató hozzáfűzése Vasalás Egyéb parancsok Önálló (mutatós) kiosztás Mutató törlése Vasalás Egyéb parancsok Önálló (mutatós) kiosztás Keresztezési jelölés be/kikapcsolása Vasalás Egyéb parancsok Önálló (mutatós) kiosztás Keresztezési jelölések újrarajzolása Vasalás Egyéb parancsok Metszetbeni kiosztás Kiosztási tüske definiálása Vasalás Egyéb parancsok Metszetbeni kiosztás Mutató hozzáfűzése (S:RCMARKALLBV1) (S:COPYPOSBLOCK) (S:TOGGLE DRAWGROUPLINE) (S:TOGGLE DRAWPARTLENDIM) (S:RCADDARROW) (S:RCDELETEARROW) (S:RCTOGGLE BV3CUTMARK) (S:RCREDRAW BV3CUTMARK) (S:ADDS1HARPLINE) (S:RCADDARROW) A kiosztás minden elemének egyidejű kijelölése. A felirat (adatok) másolása a rajzi elemek figyelmen kívül hagyásával. Szakaszolt kiosztás esetén a bázisvonalat és a feliratot összekötő egyenes elrejtése, illetve megjelenítése. Szakaszolt kiosztás esetén az egyes kiosztások közötti távolság méretszámának elrejtése, illetve megjelenítése. Kiosztás mutatókkal történő kiegészítése. Kiosztás kijelölt mutatóinak eltávolítása. Kiosztás vagy mutató és a vasbetét keresztezésekor létre jövő keresztezési szimbólumok elrejtése, illetve megjelenítése. Kiosztás vagy mutató és a vasbetét keresztezésekor létre jövő valamennyi keresztezési szimbólumok megjelenítése. Kiosztási tüske számára új szétágazási végpont megadása. Kiosztás mutatókkal történő kiegészítése. Vasalás Egyéb parancsok Metszetbeni kiosztás Mutató törlése (S:RCDELETEARROW) Kiosztás kijelölt mutatóinak eltávolítása. Vasalás Egyéb parancsok Egyszerű kiosztás Összegzés (S:FUSIONS1S) Egyszerű kiosztási blokkok átalakítása metszetbeni kiosztássá, amelyben összegződnek az egyes kiosztási blokkok által hordozott tulajdonságok. Vasalás Speciális hálók Hajlított háló definiálása STIRRUPMESH Hajlított háló készítése egy meglévő vasbetét-kivonat alapján. Vasalás Hálók módosítása Sokszögű hálófektetés Áttörések hozzáadása Vasalás Hálók módosítása Sokszögű hálófektetés Áttörések eltávolítása Vasalás Hálók módosítása Sokszögű hálófektetés Felirat visszaállítása Vasalás Hálók módosítása Aktuális stílus használata (S:ADDAHOLE) (S:REMOVEAHOLE) REESTABLISH_MB SOF_ACTUALMESHSTYLE Meglévő poligonális hálókiosztásnál utólagos áttörési terület hozzáadása. Meglévő poligonális hálókiosztásnál utólagos áttörési terület eltávolítása. A fogópontok segítségével elmozgatott felirati részletek visszaállítása az eredeti helyzetbe. Aktuális háló-stílus alkalmazása a teljes rajzban vagy a kijelölt területen. 8

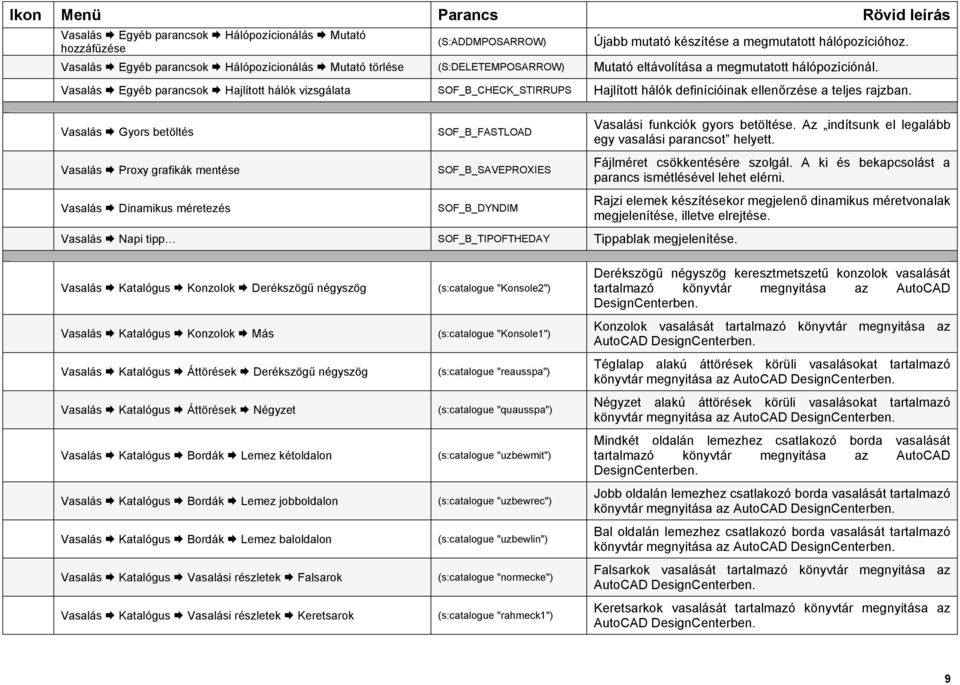

10 Vasalás Egyéb parancsok Hálópozícionálás Mutató hozzáfűzése (S:ADDMPOSARROW) Újabb mutató készítése a megmutatott hálópozícióhoz. Vasalás Egyéb parancsok Hálópozícionálás Mutató törlése (S:DELETEMPOSARROW) Mutató eltávolítása a megmutatott hálópozíciónál. Vasalás Egyéb parancsok Hajlított hálók vizsgálata CHECK_STIRRUPS Hajlított hálók definícióinak ellenőrzése a teljes rajzban. Vasalás Gyors betöltés Vasalás Proxy grafikák mentése Vasalás Dinamikus méretezés FASTLOAD SAVEPROXIES DYNDIM Vasalási funkciók gyors betöltése. Az indítsunk el legalább egy vasalási parancsot helyett. Fájlméret csökkentésére szolgál. A ki és bekapcsolást a parancs ismétlésével lehet elérni. Rajzi elemek készítésekor megjelenő dinamikus méretvonalak megjelenítése, illetve elrejtése. Vasalás Napi tipp TIPOFTHEDAY Tippablak megjelenítése. Vasalás Katalógus Konzolok Derékszögű négyszög Vasalás Katalógus Konzolok Más Vasalás Katalógus Áttörések Derékszögű négyszög Vasalás Katalógus Áttörések Négyzet Vasalás Katalógus Bordák Lemez kétoldalon Vasalás Katalógus Bordák Lemez jobboldalon Vasalás Katalógus Bordák Lemez baloldalon Vasalás Katalógus Vasalási részletek Falsarok Vasalás Katalógus Vasalási részletek Keretsarok (s:catalogue "Konsole2") (s:catalogue "Konsole1") (s:catalogue "reausspa") (s:catalogue "quausspa") (s:catalogue "uzbewmit") (s:catalogue "uzbewrec") (s:catalogue "uzbewlin") (s:catalogue "normecke") (s:catalogue "rahmeck1") Derékszögű négyszög keresztmetszetű konzolok vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Konzolok vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Téglalap alakú áttörések körüli vasalásokat tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Négyzet alakú áttörések körüli vasalásokat tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Mindkét oldalán lemezhez csatlakozó borda vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Jobb oldalán lemezhez csatlakozó borda vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Bal oldalán lemezhez csatlakozó borda vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Falsarkok vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Keretsarkok vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. 9

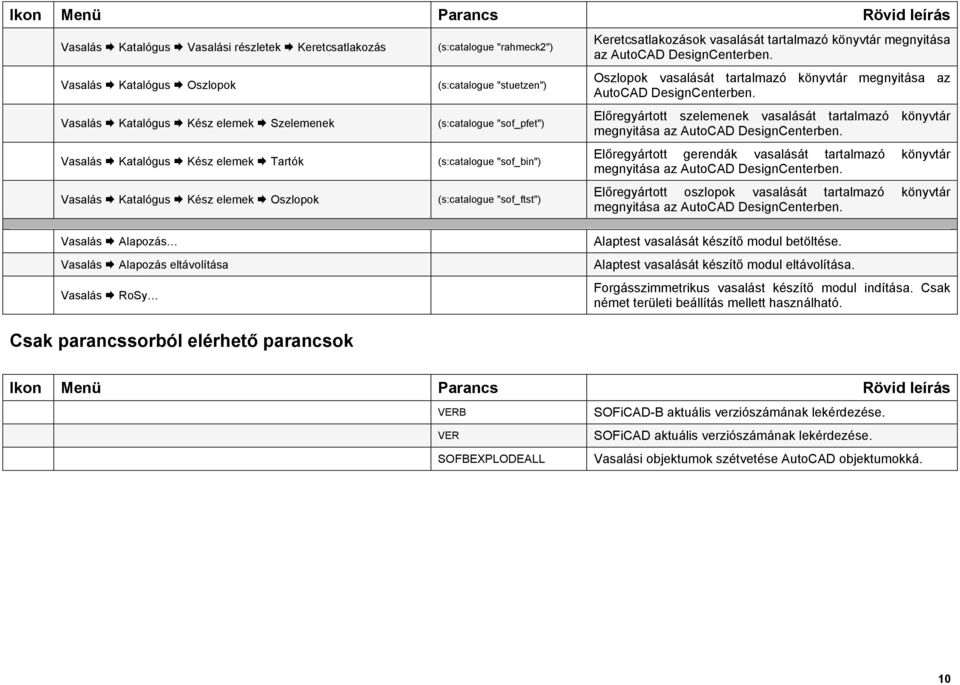

11 Vasalás Katalógus Vasalási részletek Keretcsatlakozás Vasalás Katalógus Oszlopok Vasalás Katalógus Kész elemek Szelemenek Vasalás Katalógus Kész elemek Tartók Vasalás Katalógus Kész elemek Oszlopok (s:catalogue "rahmeck2") (s:catalogue "stuetzen") (s:catalogue "sof_pfet") (s:catalogue "sof_bin") (s:catalogue "sof_ftst") Keretcsatlakozások vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Oszlopok vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Előregyártott szelemenek vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Előregyártott gerendák vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Előregyártott oszlopok vasalását tartalmazó könyvtár megnyitása az AutoCAD DesignCenterben. Vasalás Alapozás Alaptest vasalását készítő modul betöltése. Vasalás Alapozás eltávolítása Alaptest vasalását készítő modul eltávolítása. Vasalás RoSy Forgásszimmetrikus vasalást készítő modul indítása. Csak német területi beállítás mellett használható. Csak parancssorból elérhető parancsok Ikon Menü Parancs Rövid leírás VERB VER SOFBEXPLODEALL SOFiCAD-B aktuális verziószámának lekérdezése. SOFiCAD aktuális verziószámának lekérdezése. Vasalási objektumok szétvetése AutoCAD objektumokká. 10
