1 Lowranceoktatás HDS 2011 Maritime Hajósbolt

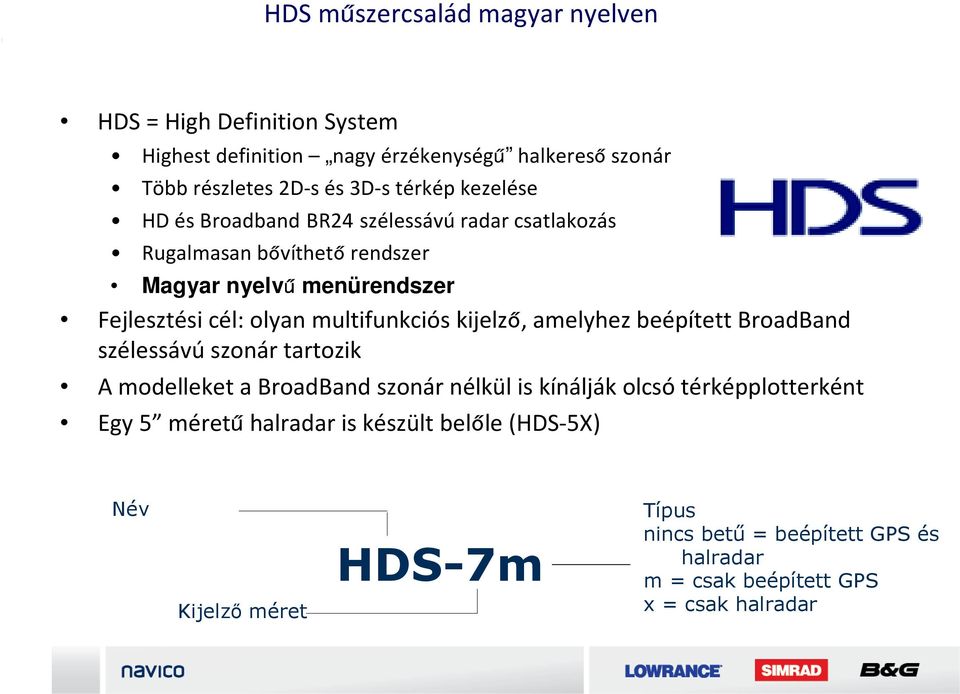

2 HDS műszercsalád magyar nyelven HDS = High Definition System Highest definition nagy érzékenységű halkereső szonár Több részletes 2D-s és 3D-s térkép kezelése HD és Broadband BR24 szélessávú radar csatlakozás Rugalmasan bővíthető rendszer Magyar nyelvű menürendszer Fejlesztési cél: olyan multifunkciós kijelző, amelyhez beépített BroadBand szélessávú szonár tartozik A modelleket a BroadBand szonár nélkül is kínálják olcsó térképplotterként Egy 5 méretű halradar is készült belőle(hds-5x) Név Kijelző méret HDS-7m Típus nincs betű = beépített GPS és halradar m = csak beépített GPS x = csak halradar

3 Főbb értékesítési érvek 1. Nagy érz rzékenys kenységű szonár Broadband szélessávú szonárt beépítették Jobb célfelismerés és mederkövetés Tisztább mederkép, melyet könnyebb olvasni 2. Fejlett térkt rképkezel pkezelés Navionics térképtámogatás az új 3D Turboview szoftverrel (23XG, 46XG, P33) 3. Könny nnyű felszerelhetőség és egyszerű használat Még fényesebb, nagy felbontású képernyő LED-es háttérvilágítással Egyszerűen felépített, magyar nyelvű menü Nagy érzékenységű beépített GPS antenna 4. Rugalmas bővíthet thetőség HDS műszercsalád Szonár, GPS és radar adatok megosztása a nagy sebességű Ethernet hálón Üzemanyag és motordiagnosztika a Lowrance NMEA 2000 hálón

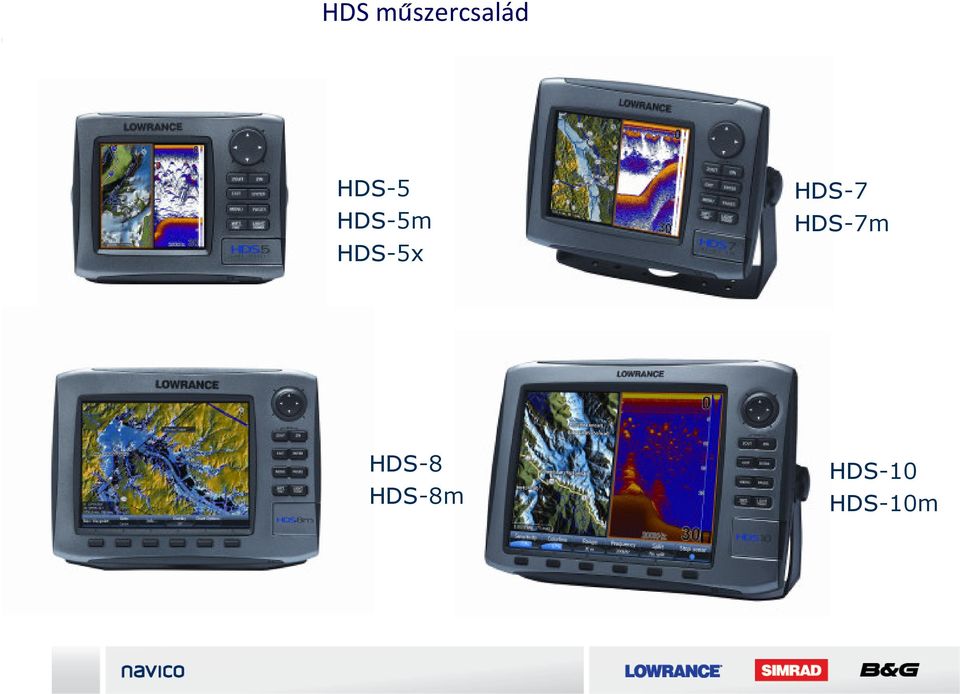

4 HDS műszercsalád HDS-5 HDS-5m HDS-5x HDS-7 HDS-7m HDS-8 HDS-8m HDS-10 HDS-10m

5 HDS műszercsalád 5 és 7 model, elölről Nagy érzékenységű SirfStar III GPS antenna beépítve a műszer felső paneljába Az első panel lepattintható és kicserélhető a besüllyeszthető panelre Nagy és hidegben is könnyen nyomkodható billentyűk Képernyőosztás 2-felé, aránya változtatható SD kártya foglalat mágneses ajtóval Új leszerelhető talp, a régi műszerek talpaival megegyező furattávolságokkal

6 8 és 10 model, elölről HDS műszercsalád Lecsavarható első panel és integrált GPS antenna, ahogy az 5 és 7 modellnél FlyWheel érintős görgő a menü beállításaiban való gyorsabb lépegetéshez 5 és 7 modellel megegyező billentyűk Képernyőosztás 4-felé, aránya változtatható 6 gyorsgomb a 8 -as és 10 -es modellnél a fontosabb menüfunkciók gyorsabb elérésére Dupla SD kártya foglalat mágneses ajtóval, 1xMMC és 1xMMC+

7 HDS műszercsalád Hátsó rész Lowrance logo, 8 és 10 modellnél világít A hátsó fal nem melegszik,így könnyebb beépíteni Szonár Lowrance kék csatlakozó 10-tűs táp/adat kábel (NMEA183) Lowrance sárga Ethernet csat. Lowrance NMEA 2000 csat.

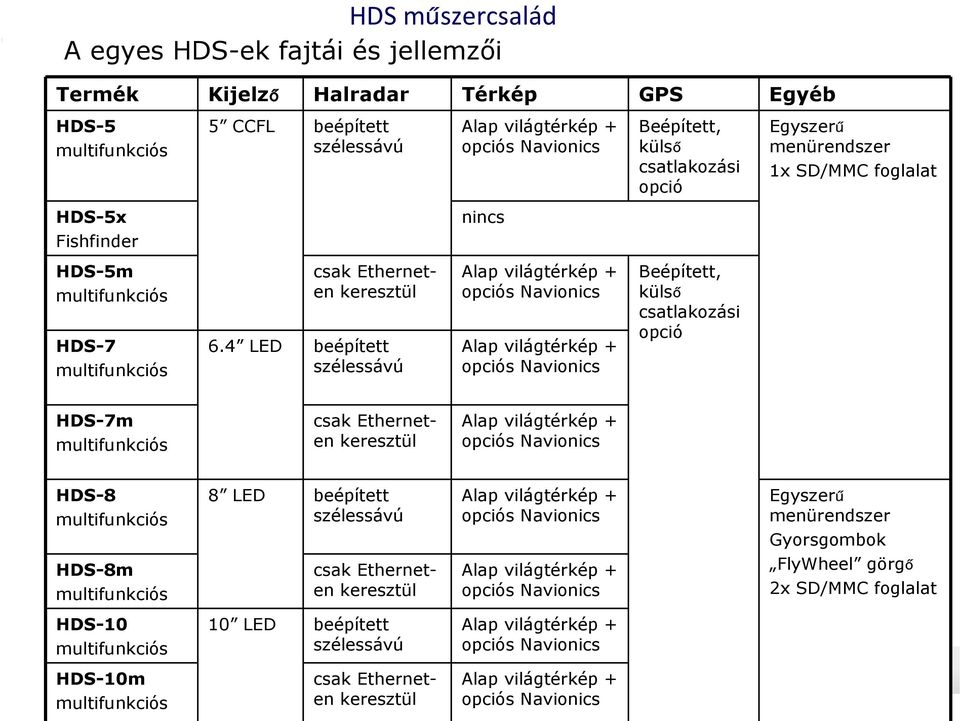

8 A egyes HDS-ek fajtái és jellemzői Termék Kijelző Halradar Térkép GPS Egyéb HDS-5 multifunkciós HDS-5x Fishfinder HDS-5m multifunkciós HDS-7 multifunkciós 5 CCFL beépített szélessávú csak Etherneten keresztül 6.4 LED beépített szélessávú HDS műszercsalád Alap világtérkép + opciós Navionics nincs Alap világtérkép + opciós Navionics Alap világtérkép + opciós Navionics Beépített, külső csatlakozási opció Beépített, külső csatlakozási opció Egyszerű menürendszer 1x SD/MMC foglalat HDS-7m multifunkciós csak Etherneten keresztül Alap világtérkép + opciós Navionics HDS-8 multifunkciós HDS-8m multifunkciós 8 LED beépített szélessávú csak Etherneten keresztül Alap világtérkép + opciós Navionics Alap világtérkép + opciós Navionics Egyszerű menürendszer Gyorsgombok FlyWheel görgő 2x SD/MMC foglalat HDS-10 multifunkciós 10 LED beépített szélessávú Alap világtérkép + opciós Navionics HDS-10m multifunkciós csak Etherneten keresztül Alap világtérkép + opciós Navionics

9 Felváltandó modellek HDS műszercsalád Kijelző mérete 2008 Termékek 2009 Termékek 2010 Termékek 5 X510c, X515c DF HDS-5x HDS-5x GlobalMap 5200c GlobalMap 5300ci LMS-520c LMS-522c igps LMS-525c DF LMS-527c DF igps HDS-5m HDS-5 HDS-5m HDS-5 7 GlobalMap 7200c HDS-7m HDS-7m LCX-27c LCX-28c HD HDS-7 HDS-7 8 GlobalMap 8200c HDS-8m HDS-8m LCX-37c LCX-38c HD HDS-8 HDS-8 10 GlobalMap 9200c HDS-10m HDS-10m LCX-112c LCX-113c HD HDS-10 HDS-10

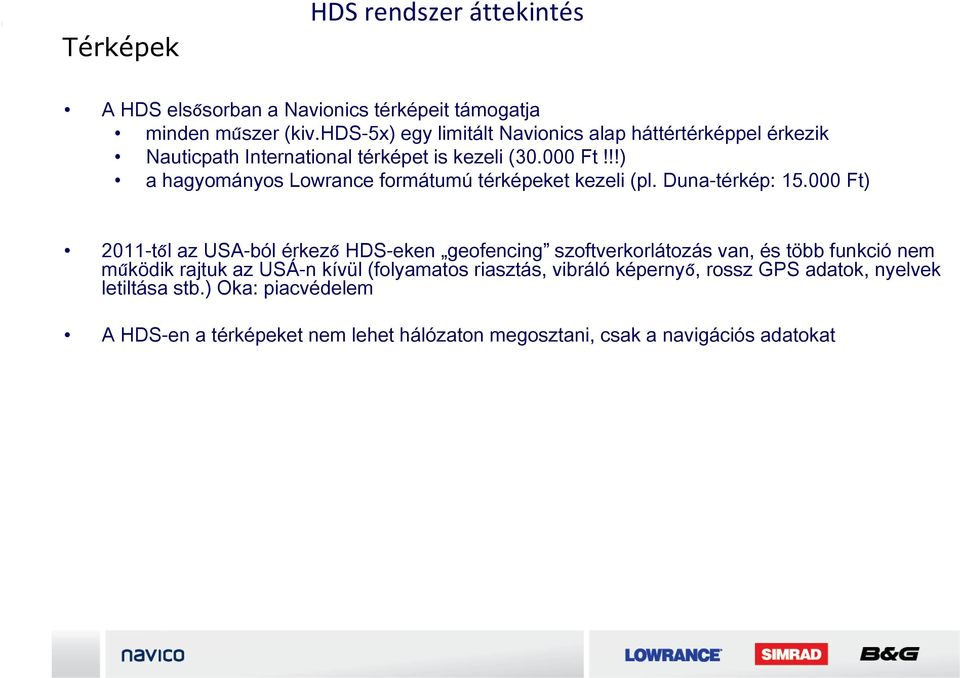

10 Térképek HDS rendszer áttekintés A HDS elsősorban a Navionics térképeit támogatja minden műszer (kiv.hds-5x) egy limitált Navionics alap háttértérképpel érkezik Nauticpath International térképet is kezeli ( Ft!!!) a hagyományos Lowrance formátumú térképeket kezeli (pl. Duna-térkép: Ft) 2011-től az USA-ból érkező HDS-eken geofencing szoftverkorlátozás van, és több funkció nem működik rajtuk az USÁ-n kívül (folyamatos riasztás, vibráló képernyő, rossz GPS adatok, nyelvek letiltása stb.) Oka: piacvédelem A HDS-en a térképeket nem lehet hálózaton megosztani, csak a navigációs adatokat

11 Navionics TurboView HDS rendszer áttekintés TurboView egy, anavionics által kifejlesztett alkalmazás, melyet kifejezetten a Navico cégnek készítettek 2009-ben TurboView a HDS-ek 2D / 3D-s térkép néző motorja Támogatott térképek( SD kártyán keresztül):

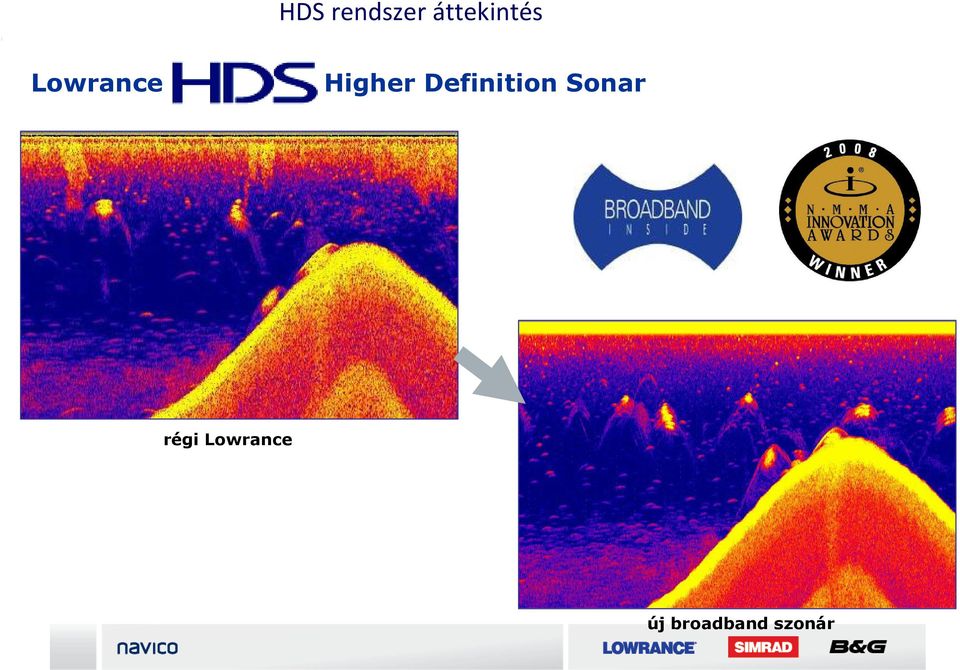

12 HDS rendszer System Overview áttekintés Lowrance - Higher Definition Sonar régi Lowrance új broadband szonár

13 HDS rendszer System Overview áttekintés A Broadband szélessávú szonár a következőket előnyöket nyújtja: Jobb halfelismerés: a nagy érzékenységű 83kHz letapogatással szélesebb szögben nagyobb területet térképezhetünk fel, és még jobban elkülöníthető a kishalak, csalihalak és a ragadozók és a vízhőmérsékleti különbségek Jobb szerkezetvizsgálat: a tisztább és jól elkülönülő szerkezet: elsüllyedt fák, sziklák és a meder jobban látható

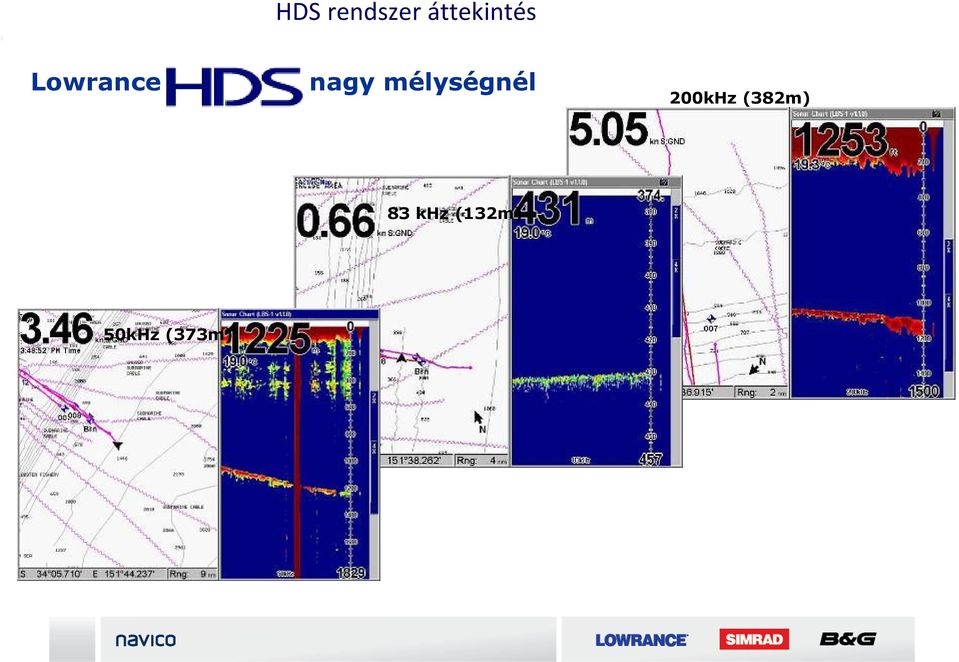

14 HDS System Overview HDS rendszer áttekintés Lowrance nagy mélységnél 200kHz (382m) 83 khz (132m) 50kHz (373m)

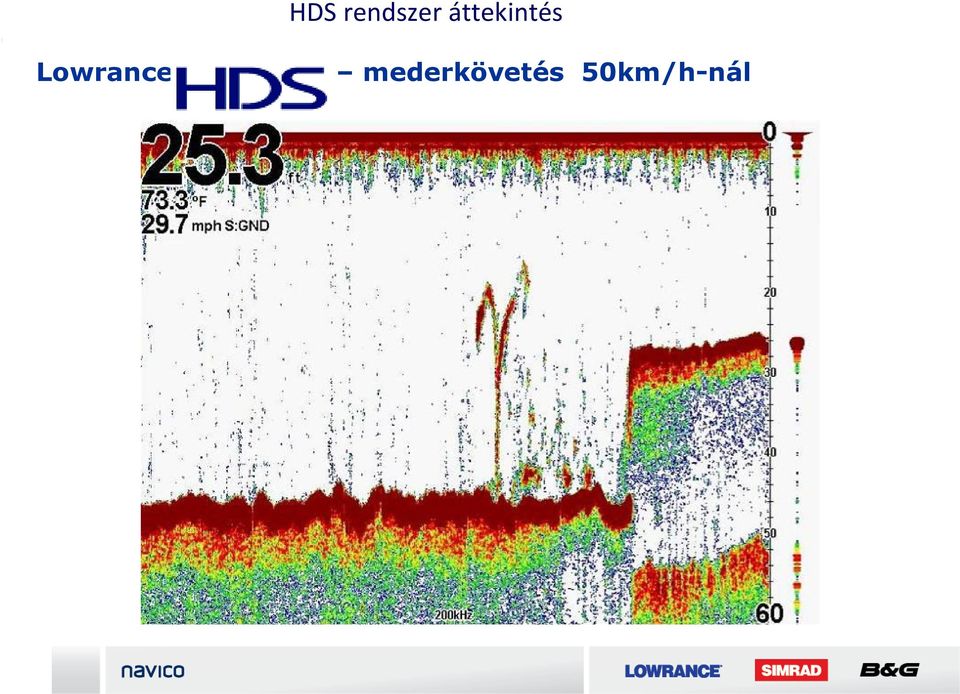

15 HDS rendszer áttekintés Lowrance mederkövetés 50km/h-nál

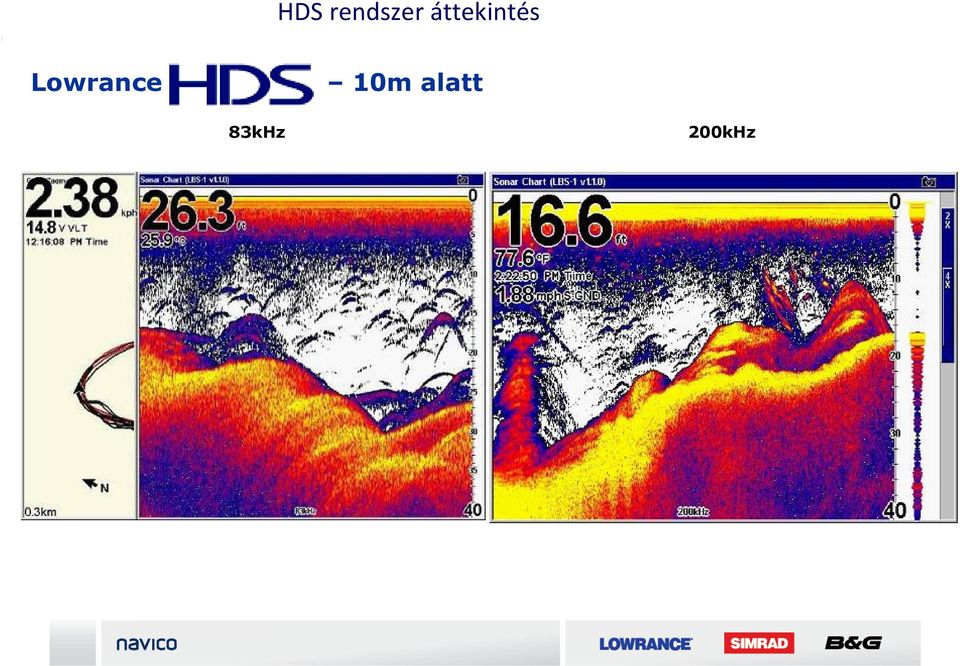

16 HDS rendszer áttekintés Lowrance 10m alatt 83kHz 200kHz

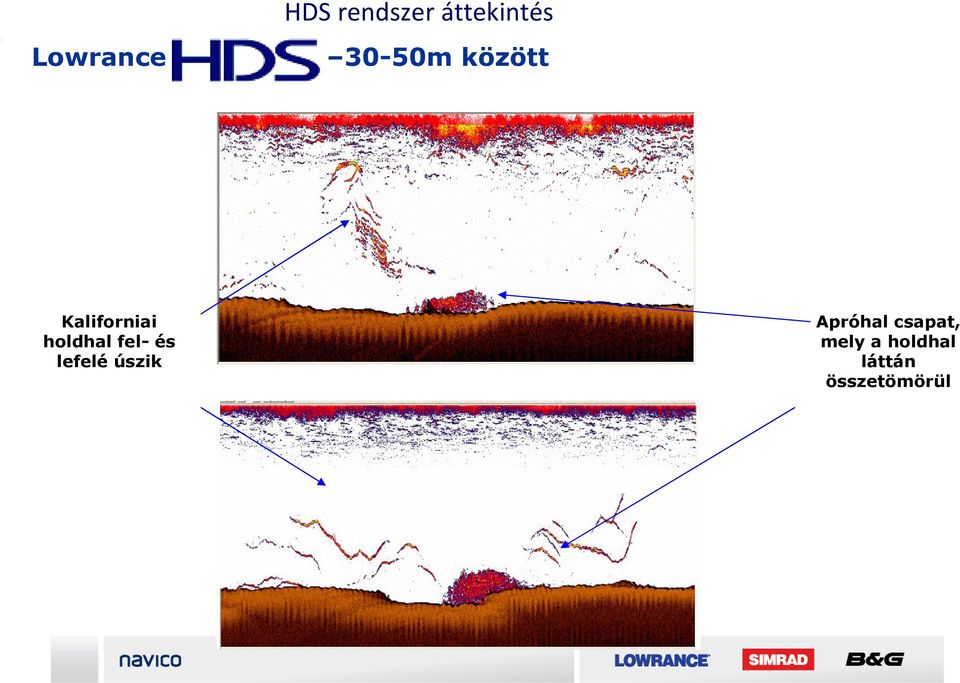

17 HDS rendszer System Overiew áttekintés Lowrance 30-50m között Kaliforniai holdhal fel- és lefelé úszik Apróhal csapat, mely a holdhal láttán összetömörül

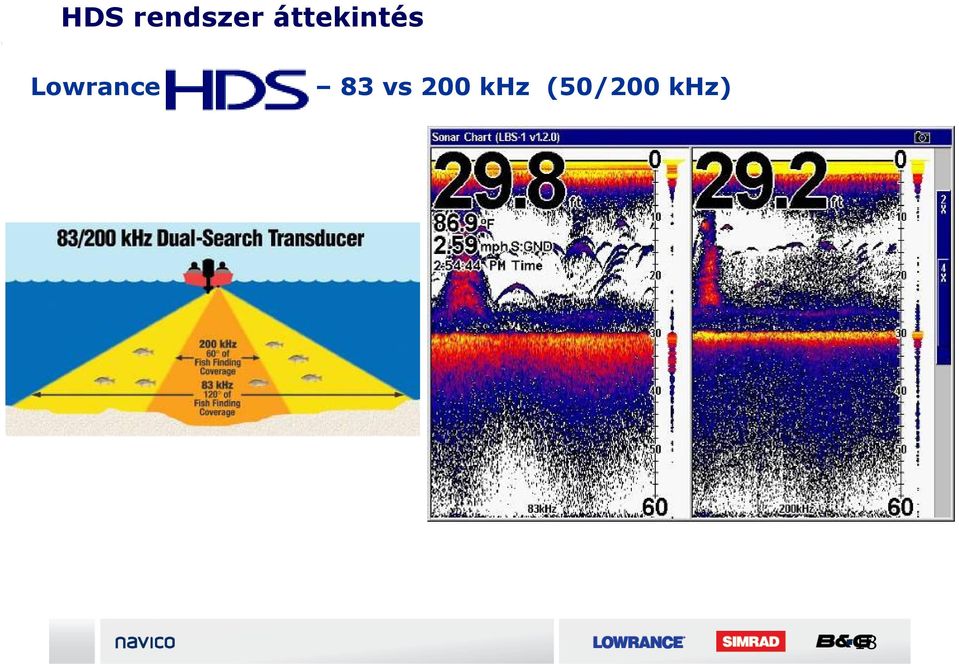

18 HDS rendszer áttekintés Lowrance 83 vs 200 khz (50/200 khz) 18

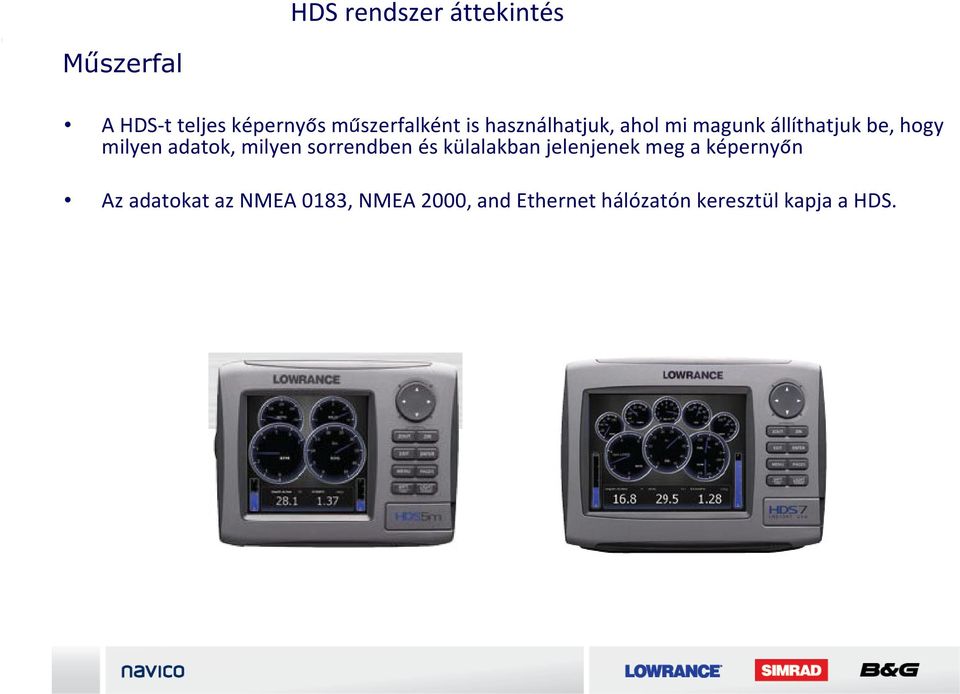

19 HDS rendszer áttekintés Műszerfal A HDS-t teljes képernyős műszerfalként is használhatjuk, ahol mi magunk állíthatjuk be, hogy milyen adatok, milyen sorrendben és külalakban jelenjenek meg a képernyőn Az adatokat az NMEA 0183, NMEA 2000, and Ethernet hálózatón keresztül kapja a HDS.

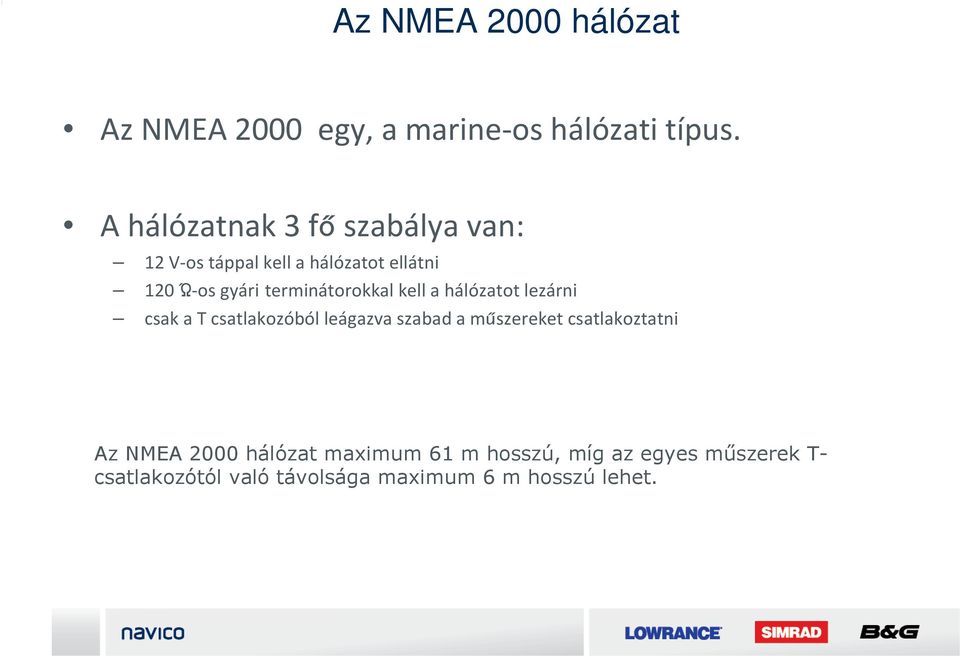

20 Az NMEA 2000 hálózat Az NMEA 2000 egy, a marine-os hálózati típus. A hálózatnak 3 fő szabálya van: 12 V-os táppal kell a hálózatot ellátni 120 Ώ-os gyári terminátorokkal kell a hálózatot lezárni csak a T csatlakozóból leágazva szabad a műszereket csatlakoztatni Az NMEA 2000 hálózat maximum 61 m hosszú, míg az egyes műszerek T- csatlakozótól való távolsága maximum 6 m hosszú lehet.

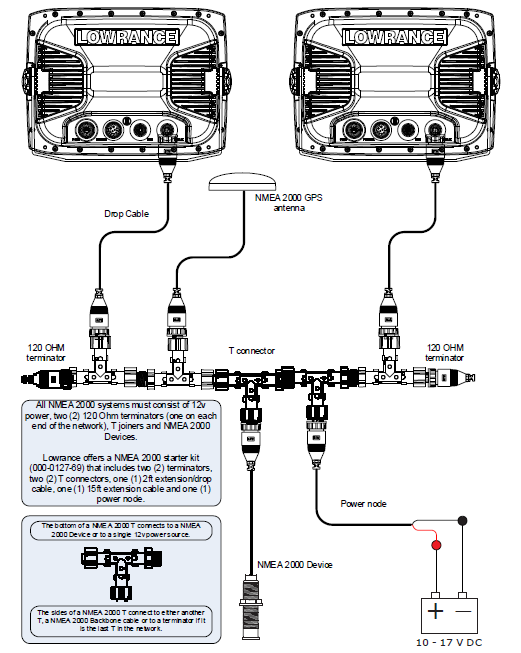

21 Az NMEA 2000 hálózat

22 HDS rendszer áttekintés NMEA 2000 hálózaton keresztül beköthető szenzorok: Cikkszám Termék Notes LGC-4000 GPS antenna 5Hz-es külső antenna, még pontosabb pozíciómeghatározást biztosít LGC-4000 Baja GPS antenna off-road versenyzőknek EP-60R üa.átfolyásmérő csak egy tartályból mér EP-65R foly.szintmérő Üzemanyag vagy más tartályszint (pl. víz) mérése EP-70R vízlapátos sebességmérő EP-80R hőfokmérő Vízhőfok, víztartály hőfok vagy motortér hőfokának mérésére EP-80R TH hőfokmérő EP-80R testbe szerelhető változata EP-90R nyomásmérő Víz, olaj vagy egyéb folyadék nyomásának mérésére Evinrude motor interface kábel NMEA 2000 kompatibilis Evinrude motorok diagnosztikájához Suzuki motor interface kábel NMEA 2000 kompatibilis Suzuki motorok diagnosztikájához Yamaha motor interface kábel NMEA 2000 kompatibilis Yamaha motorok diagnosztikájához

23 HD Digital radarok HDS rendszer áttekintés A HDS az új LRA-1800, LRA-2400 HD Digital radarokkal és az új BR24 Broadband radarral kompatibilis; viszont a régi modellekkel nem A radarok csatlakozatása az ethernet hálón keresztül zajlik LRA kW HD Digital LRA kW HD Digital BR től a Simrad Fluxgate vagy Gyro kompaszaival a térképre történő radarrávetítés is lehetséges FC40 SIMRAD Fluxgate Compass* RC42 SIMRAD Rate Gyro Fluxgate Compass* * SimNet- NMEA 2000 adapterkábel szükséges

24 AIS, DSC, Autopilot HDS HDS rendszer System Overview áttekintés NMEA 0183 és NMEA 2000 hálózaton keresztül

25 A csomag tartalma: kijelző Tápkábel és biztosíték talp és rögzítő gombok beépítési rajz és csavarok naptető mikroszálas képernyőtisztító kendő műanyagsapkák a nem használt NMEA 2000 és Ethernet csatlakozókra angol használati (magyart külön adunk) Egyes modellek (HDS-5 és HDS-5x)-et 83/200kHz vagy50/200khz Skimmer fartükrös jeladóval együtt is lehet csomagban rendelni

26 Szoftverfejlesztések

27 Lowrance HDS 3.5 verzió A HDS belsőszoftverét folyamatosan fejlesztik. Legutóbbi 3.5-ös verzióban a következőfőbb változások történtek. BR24 új funkciók: Védőzóna és Marpa Indulóképernyő cseréje SonicHub Mercury Smartcraft integráció Nyelvi javítások Geofencing korlát

28 Gyors szkennelés a BR24 Broadband Radarral A radar működését 50%-kal gyorsítja (24 rpm-ről 36 rpm-ig), ha 2 mérföldnél kisebb területet pásztázunk

29 MARPA abr24 éshd Digital radarokon

30 Védőzónák abr24-en és HD radarokon 2 védőzónát jelölhetünk ki (gyűrűst vagy szektorost), melybe valamilyen objektum be- ill. kilépésekor riasztást kapunk.

31 Digitális kapcsolótábla

32 Nyitóképernyő Megváltoztathatjuk a nyitóképernyőt, és feltölthetjük saját logónkat vagy képünket Feltételei: Nagy felbontású, 16 bit RGB565BMP formátumú kép Lowrance márkajelzésnek rajta kell lenni 4-6 hét átfutási idő (engedélyezés)

33 Mercury SmartCraft Integráció A Mercury motorok diagnosztikai adatait jelezhetjük ki a HDS kijelzőjén. pl. fordulatszám, akkufeszültség, olaj- és víznyomás, üzemanyag-átfolyásmérés és stb. (Yamaha, Evinrude és Suzuki motoroknál is elérhető szolgáltatás)

34 Language and Unit Restrictions on Americas SKU s A gyárilag3.0 vagy későbbi verzióval kiadott műszereknél Csak angol nyelv Csak nem-metrikus mértékegység van rajta. Csak USA telepített térképek Szürke és feketegazdaság elleni védelem
