1 Verzió: / 82 NCT Kft.

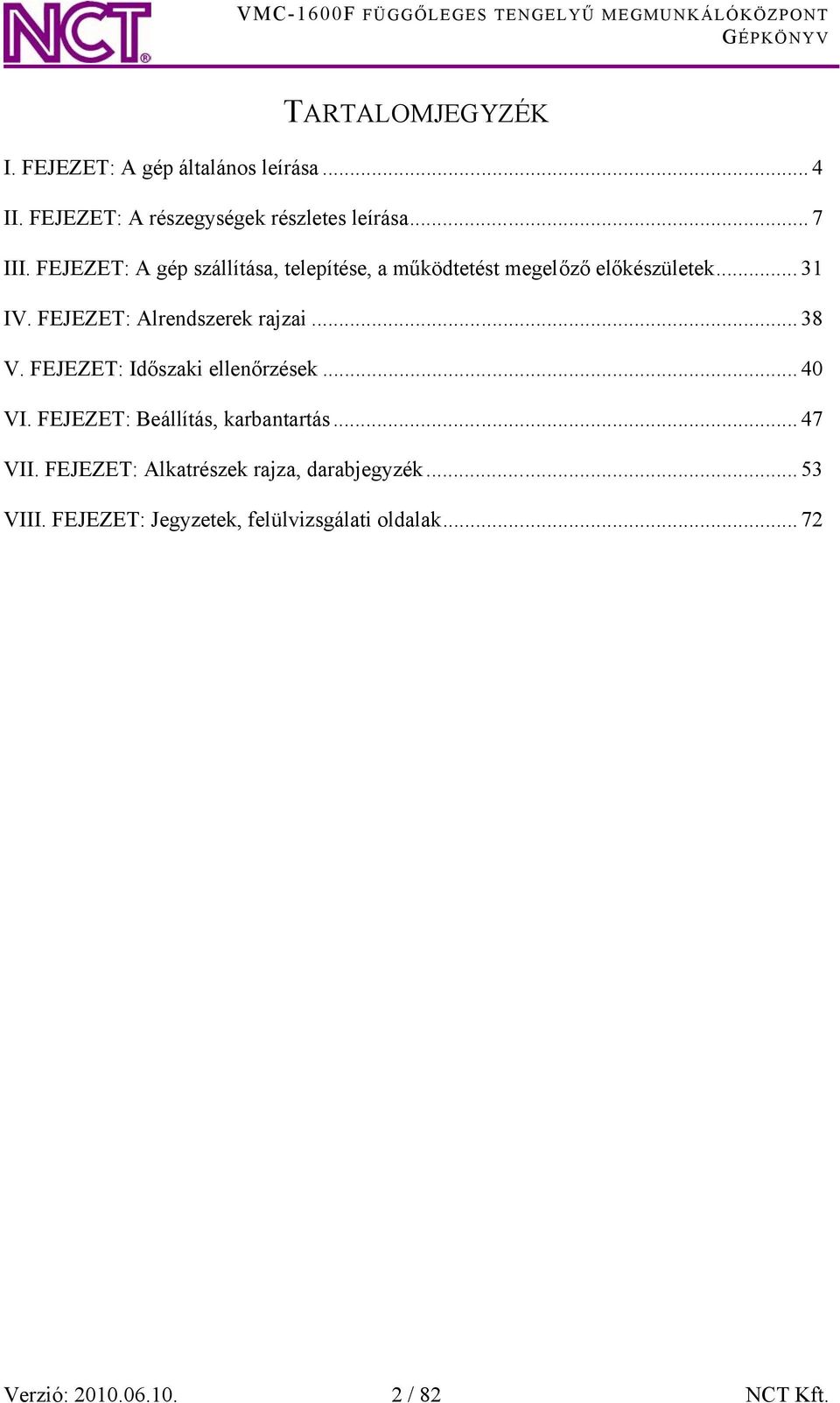

2 TARTALOMJEGYZÉK I. FEJEZET: A gép általános leírása... 4 II. FEJEZET: A részegységek részletes leírása... 7 III. FEJEZET: A gép szállítása, telepítése, a működtetést megelőző előkészületek IV. FEJEZET: Alrendszerek rajzai V. FEJEZET: Időszaki ellenőrzések VI. FEJEZET: Beállítás, karbantartás VII. FEJEZET: Alkatrészek rajza, darabjegyzék VIII. FEJEZET: Jegyzetek, felülvizsgálati oldalak Verzió: / 82 NCT Kft.

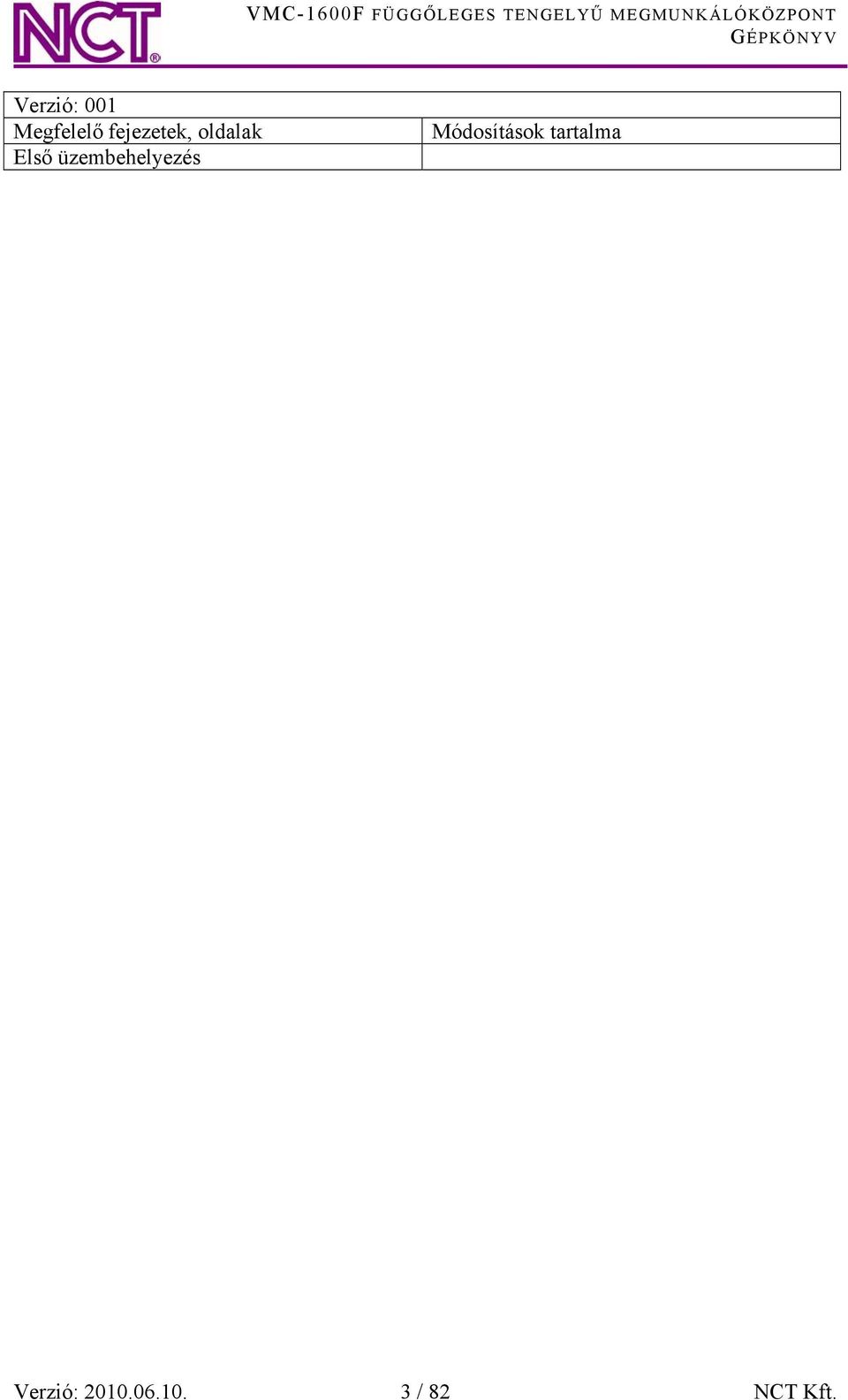

3 Verzió: 001 Megfelelő fejezetek, oldalak Első üzembehelyezés Módosítások tartalma Verzió: / 82 NCT Kft.

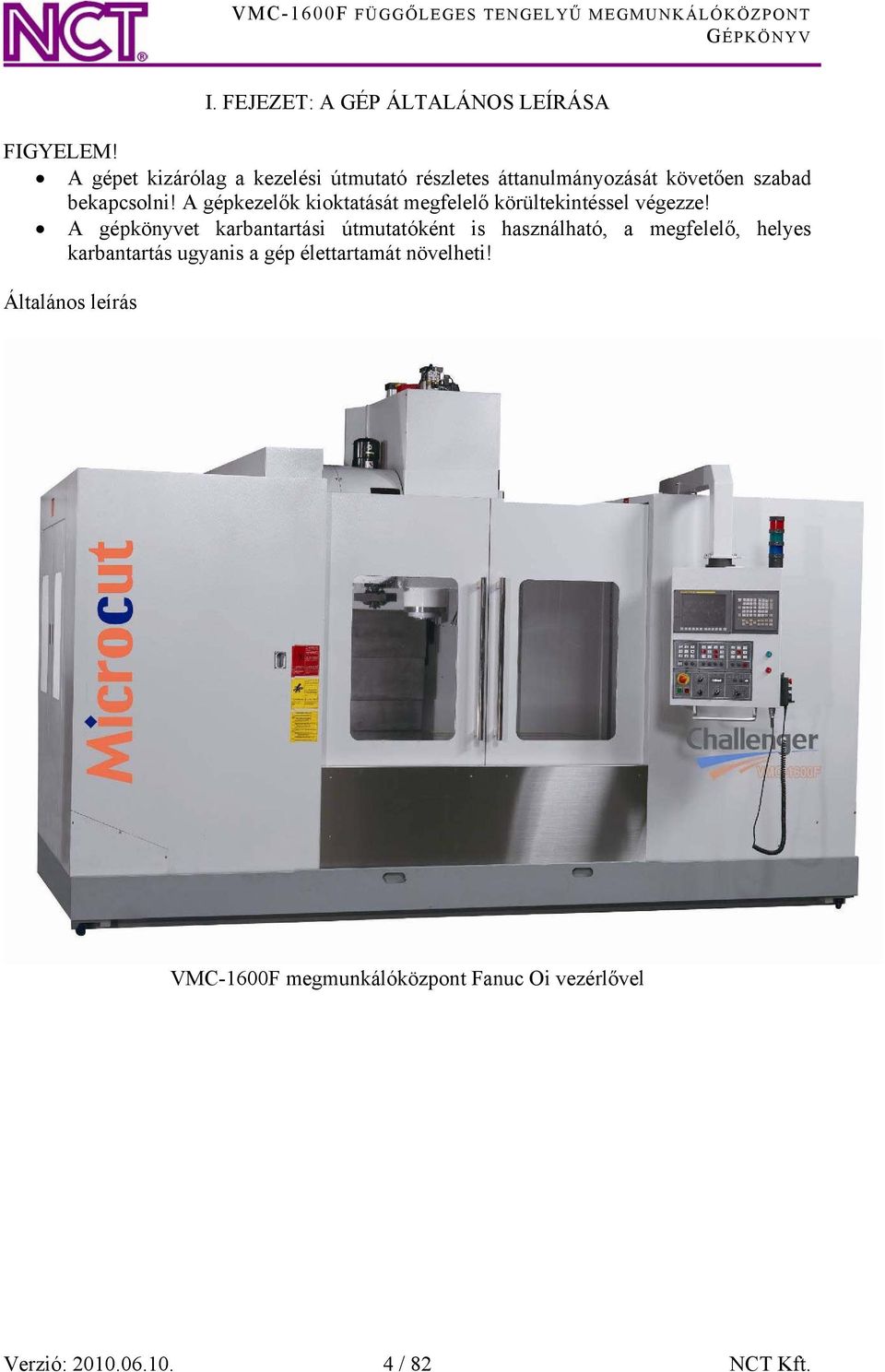

4 I. FEJEZET: A GÉP ÁLTALÁNOS LEÍRÁSA FIGYELEM! A gépet kizárólag a kezelési útmutató részletes áttanulmányozását követően szabad bekapcsolni! A gépkezelők kioktatását megfelelő körültekintéssel végezze! A gépkönyvet karbantartási útmutatóként is használható, a megfelelő, helyes karbantartás ugyanis a gép élettartamát növelheti! Általános leírás VMC-1600F megmunkálóközpont Fanuc Oi vezérlővel Verzió: / 82 NCT Kft.

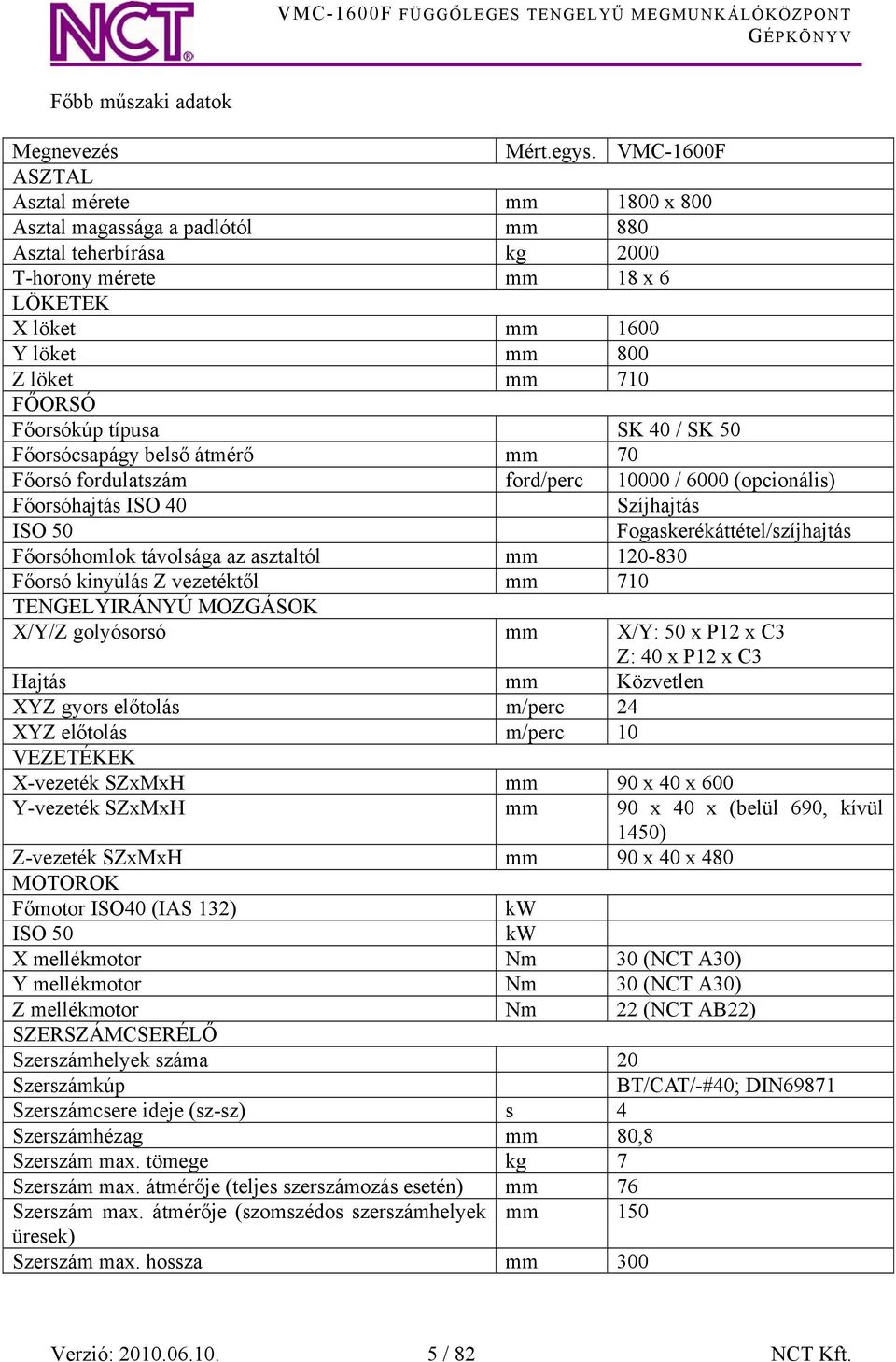

5 Főbb műszaki adatok Megnevezés Mért.egys. VMC-1600F ASZTAL Asztal mérete mm 1800 x 800 Asztal magassága a padlótól mm 880 Asztal teherbírása kg 2000 T-horony mérete mm 18 x 6 LÖKETEK löket mm 1600 Y löket mm 800 Z löket mm 710 FŐORSÓ Főorsókúp típusa SK 40 / SK 50 Főorsócsapágy belső átmérő mm 70 Főorsó fordulatszám ford/perc / 6000 (opcionális) Főorsóhajtás ISO 40 Szíjhajtás ISO 50 Fogaskerékáttétel/szíjhajtás Főorsóhomlok távolsága az asztaltól mm Főorsó kinyúlás Z vezetéktől mm 710 TENGELYIRÁNYÚ MOZGÁSOK /Y/Z golyósorsó mm /Y: 50 x P12 x C3 Z: 40 x P12 x C3 Hajtás mm Közvetlen YZ gyors előtolás m/perc 24 YZ előtolás m/perc 10 VEZETÉKEK -vezeték SZxMxH mm 90 x 40 x 600 Y-vezeték SZxMxH mm 90 x 40 x (belül 690, kívül 1450) Z-vezeték SZxMxH mm 90 x 40 x 480 MOTOROK Főmotor ISO40 (IAS 132) kw ISO 50 kw mellékmotor Nm 30 (NCT A30) Y mellékmotor Nm 30 (NCT A30) Z mellékmotor Nm 22 (NCT AB22) SZERSZÁMCSERÉLŐ Szerszámhelyek száma 20 Szerszámkúp BT/CAT/-#40; DIN69871 Szerszámcsere ideje (sz-sz) s 4 Szerszámhézag mm 80,8 Szerszám max. tömege kg 7 Szerszám max. átmérője (teljes szerszámozás esetén) mm 76 Szerszám max. átmérője (szomszédos szerszámhelyek mm 150 üresek) Szerszám max. hossza mm 300 Verzió: / 82 NCT Kft.

6 PONTOSSÁG Pozícionálási pontosság mm ±0,005/300 Ismétlési pontosság mm 0,005 SZERSZÁMON KERESZTÜLI HŰTÉS SZIVATTYÚ Szivattyúmotor teljesítmény W 900 Hűtőtartály térfogat liter 540 Max. hűtőfolyadék nyomás bar 4,4 Max. hűtőfolyadék térfogatáram liter/perc 100 HŰTŐSZIVATTYÚ Szivattyúmotor teljesítmény W 900 Max. hűtőfolyadék nyomás bar 4,4 Max. hűtőfolyadék térfogatáram liter/perc 100 KENŐSZIVATTYÚ Szivattyúmotor teljesítmény W 25 Max. kenőfolyadék nyomás bar 14,7 Max. kenőfolyadék térfogatáram liter/perc 0,13 Kenőtartály térfogat liter 2,5 Kenések közötti időtartam 0-12perc (megmunkálás közben) 5 s 180 perc (szünet) Elosztó típusa Kenőolaj típusa #68 PNEUMATIKARENDSZER Légnyomás bar 6,5 Levegőszállítás liter/perc 400 VEGYES ADATOK Befoglaló méretek (forgácsszállító nélkül) hossz x szélesség x magasság Lefúvató toló mm 4310 x 3131,5 x 3400 Befoglaló méretek (forgácsszállítóval) hossz x szélesség x magasság Tömeg kg teljesítményigény KVA 50 mm 5340 x 3131,5 x 3400 Verzió: / 82 NCT Kft.

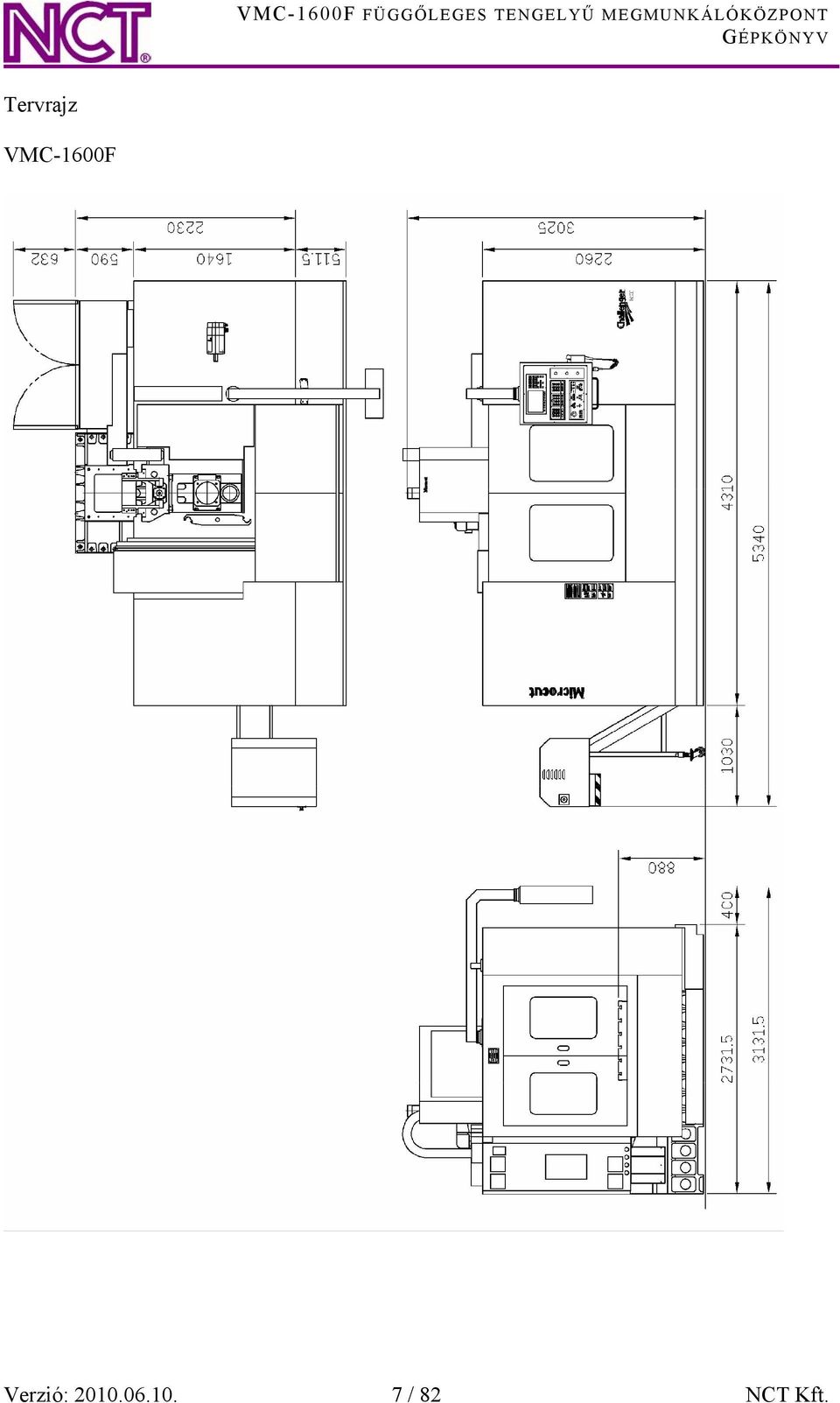

7 Tervrajz VMC-1600F Verzió: / 82 NCT Kft.

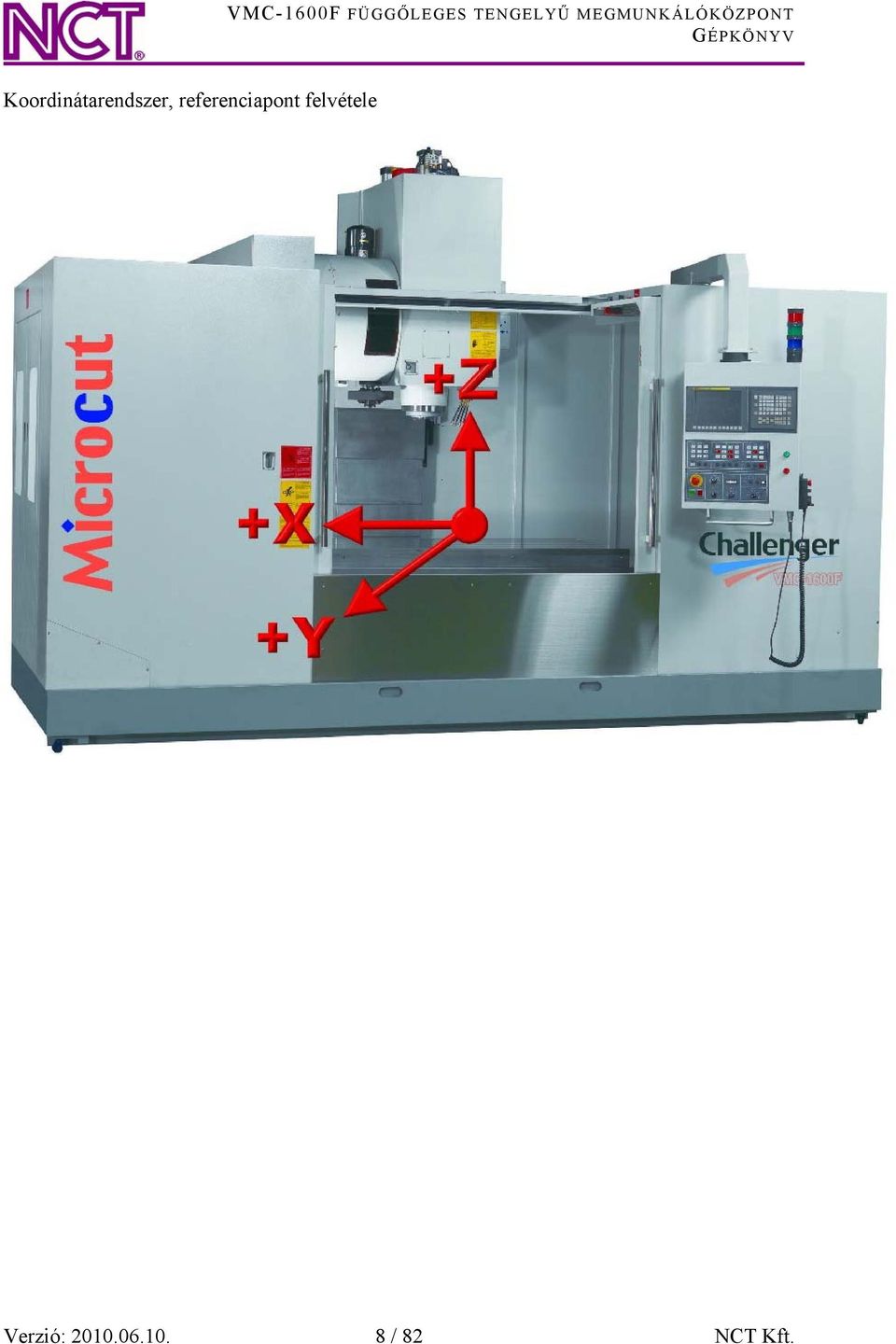

8 Koordinátarendszer, referenciapont felvétele Verzió: / 82 NCT Kft.

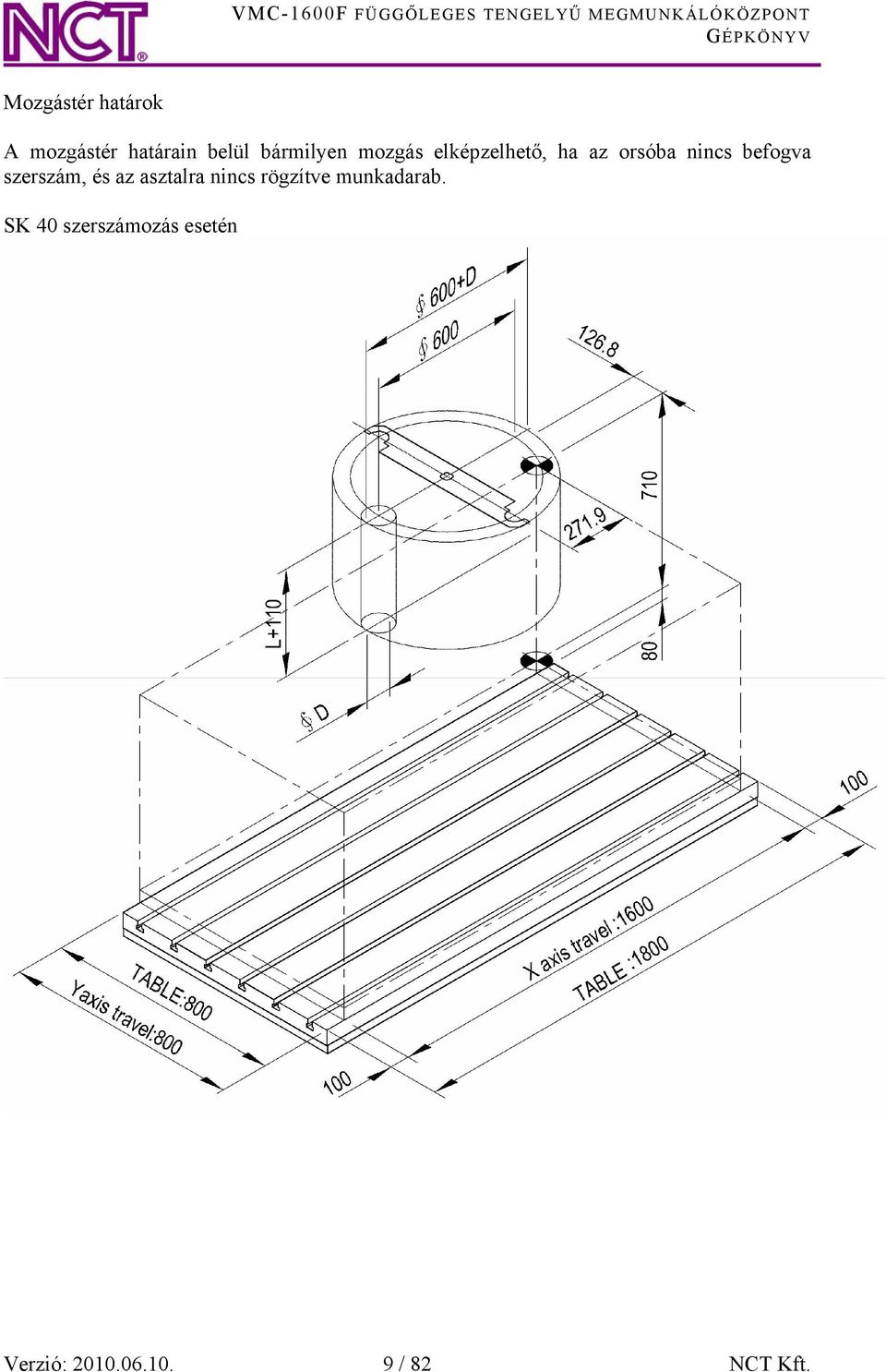

9 Mozgástér határok A mozgástér határain belül bármilyen mozgás elképzelhető, ha az orsóba nincs befogva szerszám, és az asztalra nincs rögzítve munkadarab. SK 40 szerszámozás esetén Verzió: / 82 NCT Kft.

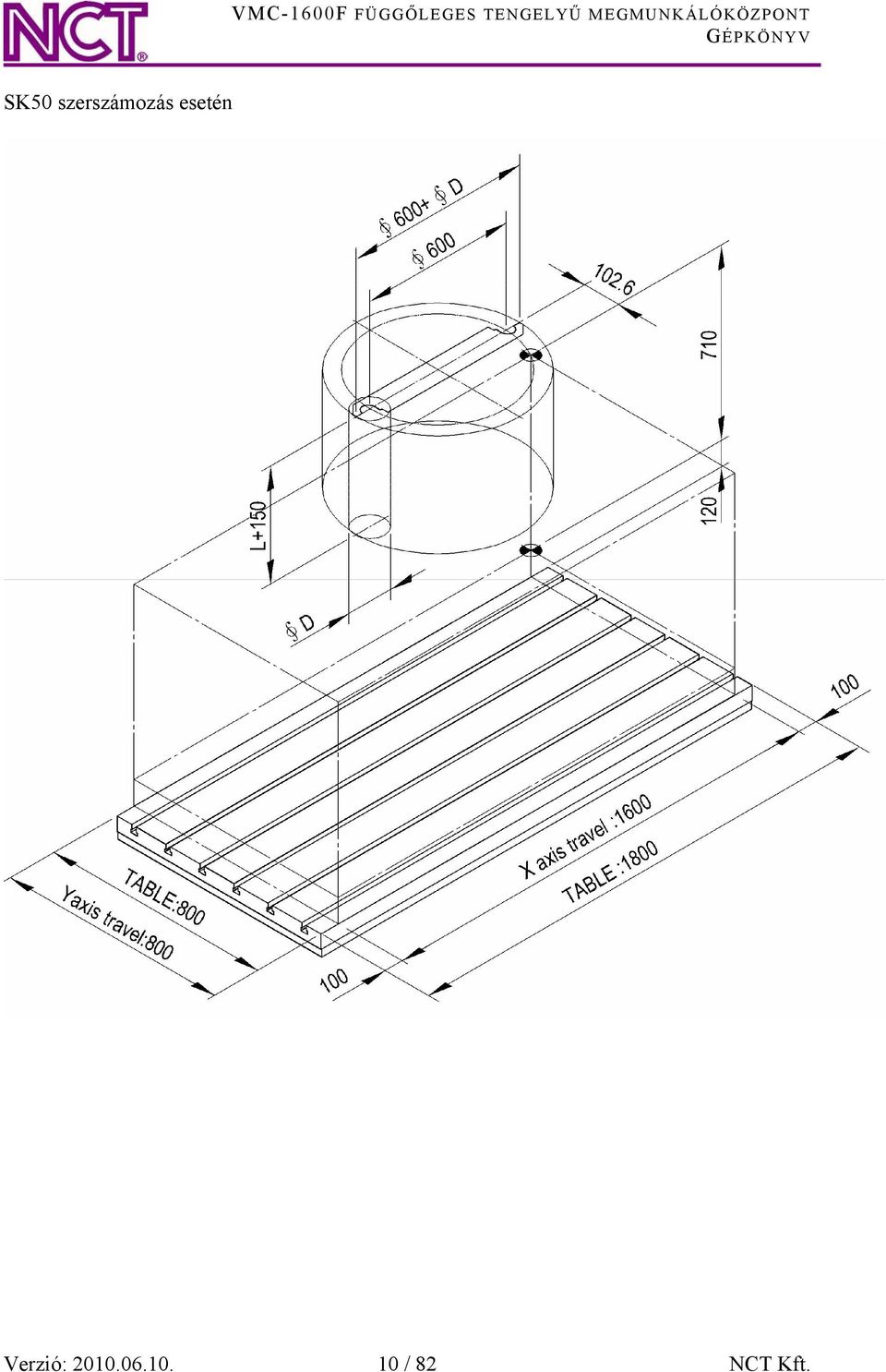

10 SK50 szerszámozás esetén Verzió: / 82 NCT Kft.

11 II. FEJEZET: A RÉSZEGYSÉGEK RÉSZLETES LEÍRÁSA Ebben a fejezetben közöljük a gép részegységeinek és rendelhető tartozékainak műszaki adatait, leírását. 2.1 Szerszámtár (esernyős) Az esernyős típusú szerszámcserélőt a gép bal oldalán helyeztük el. A szerszámok gyors cseréjét egy CAM típusú egység biztosítja, mely a cserélő mechanizmusába van integrálva. Szám Megnevezés Funkció 1 Szerszámcserélő Szerszámcsere végrehajtása 2 Szerszámtár Szerszám tárolása, kiválasztása cseréhez 3 Szerszámhely A szerszám befogási helye, mozgatás a szerszámtár és az orsó között 4 Burkolat Alkatrészek védelme, átlátszó elem alkalmazása esetén láthatja a szerszám sorszámát Verzió: / 82 NCT Kft.

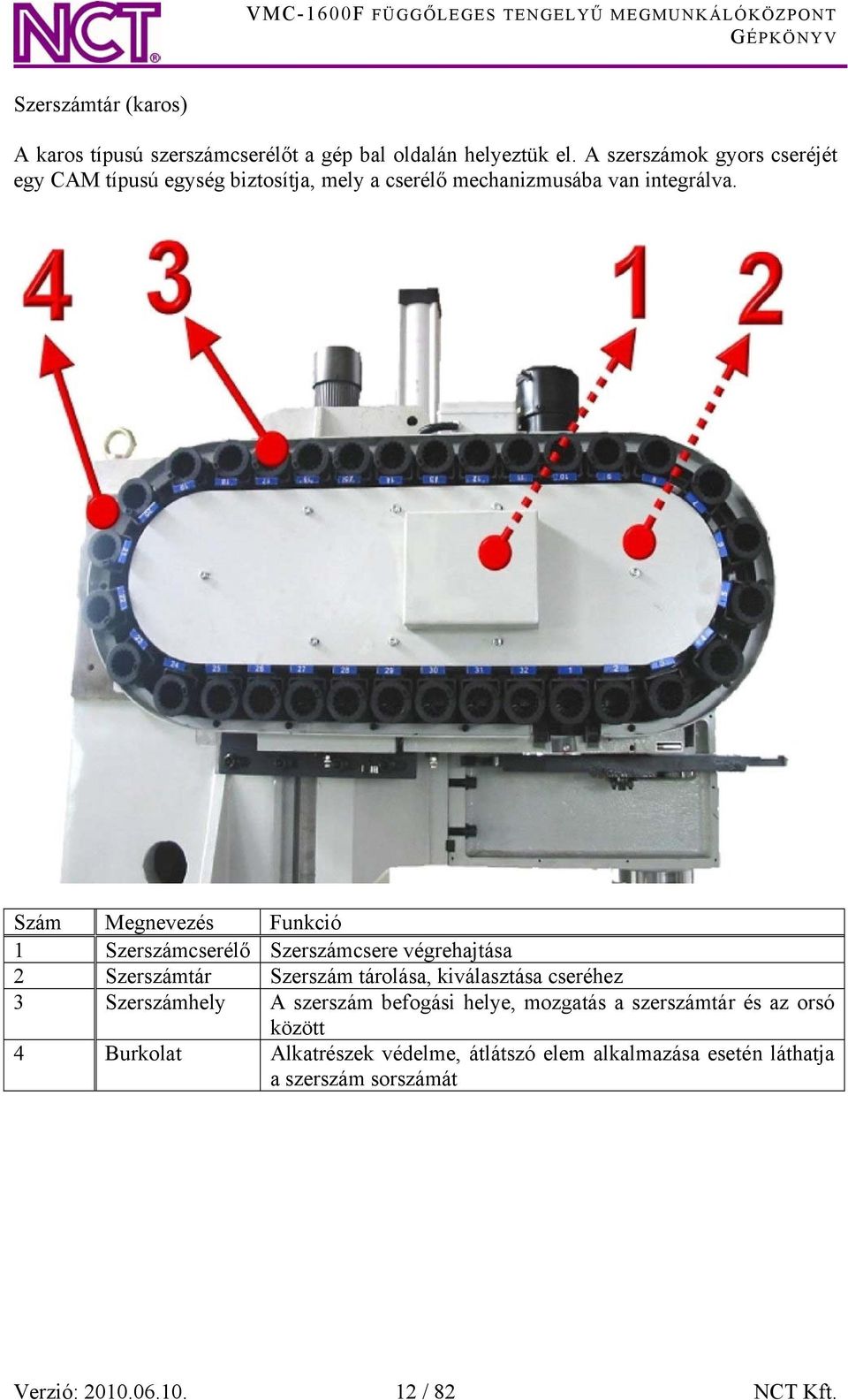

12 Szerszámtár (karos) A karos típusú szerszámcserélőt a gép bal oldalán helyeztük el. A szerszámok gyors cseréjét egy CAM típusú egység biztosítja, mely a cserélő mechanizmusába van integrálva. Szám Megnevezés Funkció 1 Szerszámcserélő Szerszámcsere végrehajtása 2 Szerszámtár Szerszám tárolása, kiválasztása cseréhez 3 Szerszámhely A szerszám befogási helye, mozgatás a szerszámtár és az orsó között 4 Burkolat Alkatrészek védelme, átlátszó elem alkalmazása esetén láthatja a szerszám sorszámát Verzió: / 82 NCT Kft.

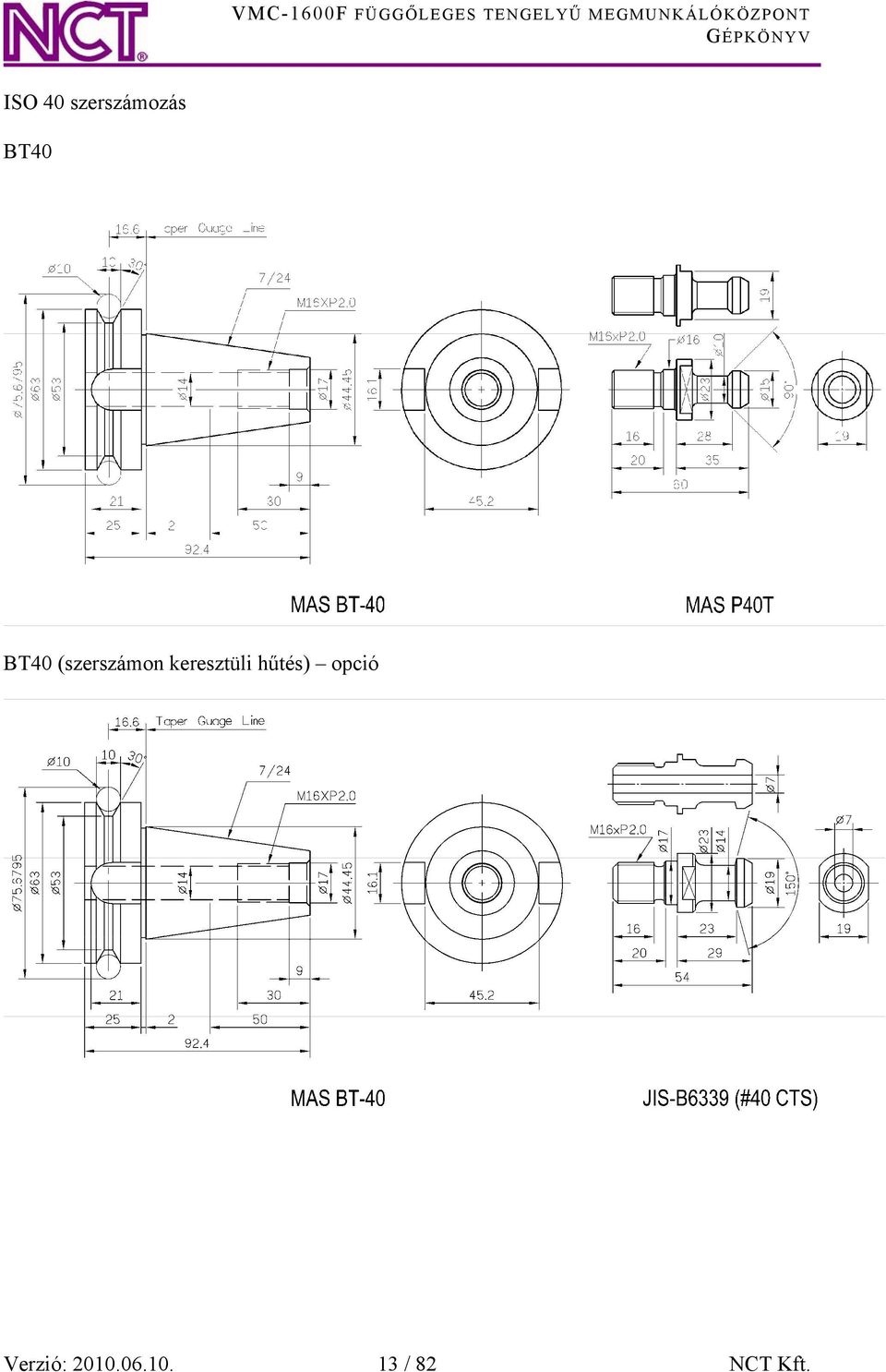

13 ISO 40 szerszámozás BT40 BT40 (szerszámon keresztüli hűtés) opció Verzió: / 82 NCT Kft.

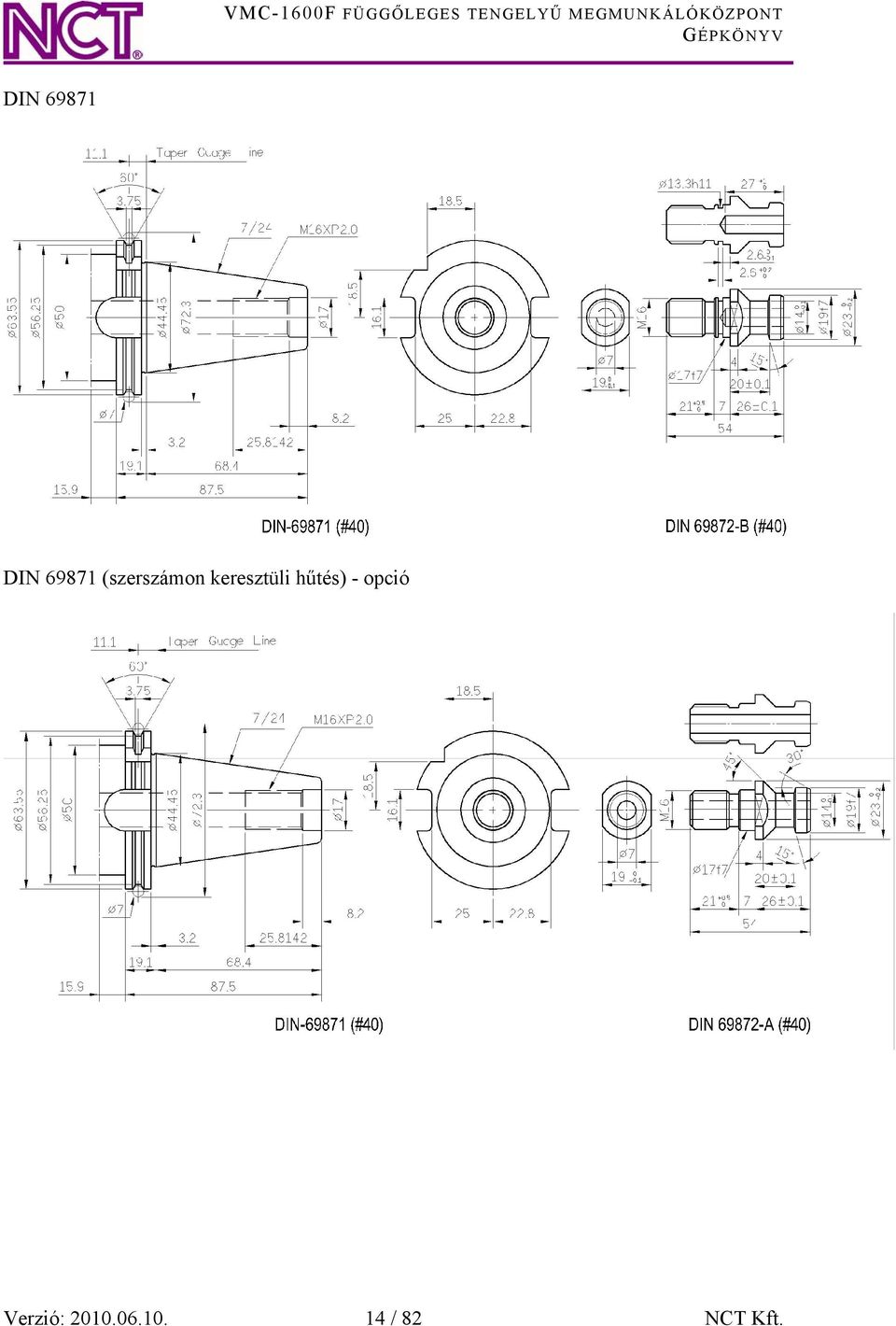

14 DIN DIN (szerszámon keresztüli hűtés) - opció Verzió: / 82 NCT Kft.

15 CAT 40 CAT 40 (szerszámon keresztüli hűtés) opció Verzió: / 82 NCT Kft.

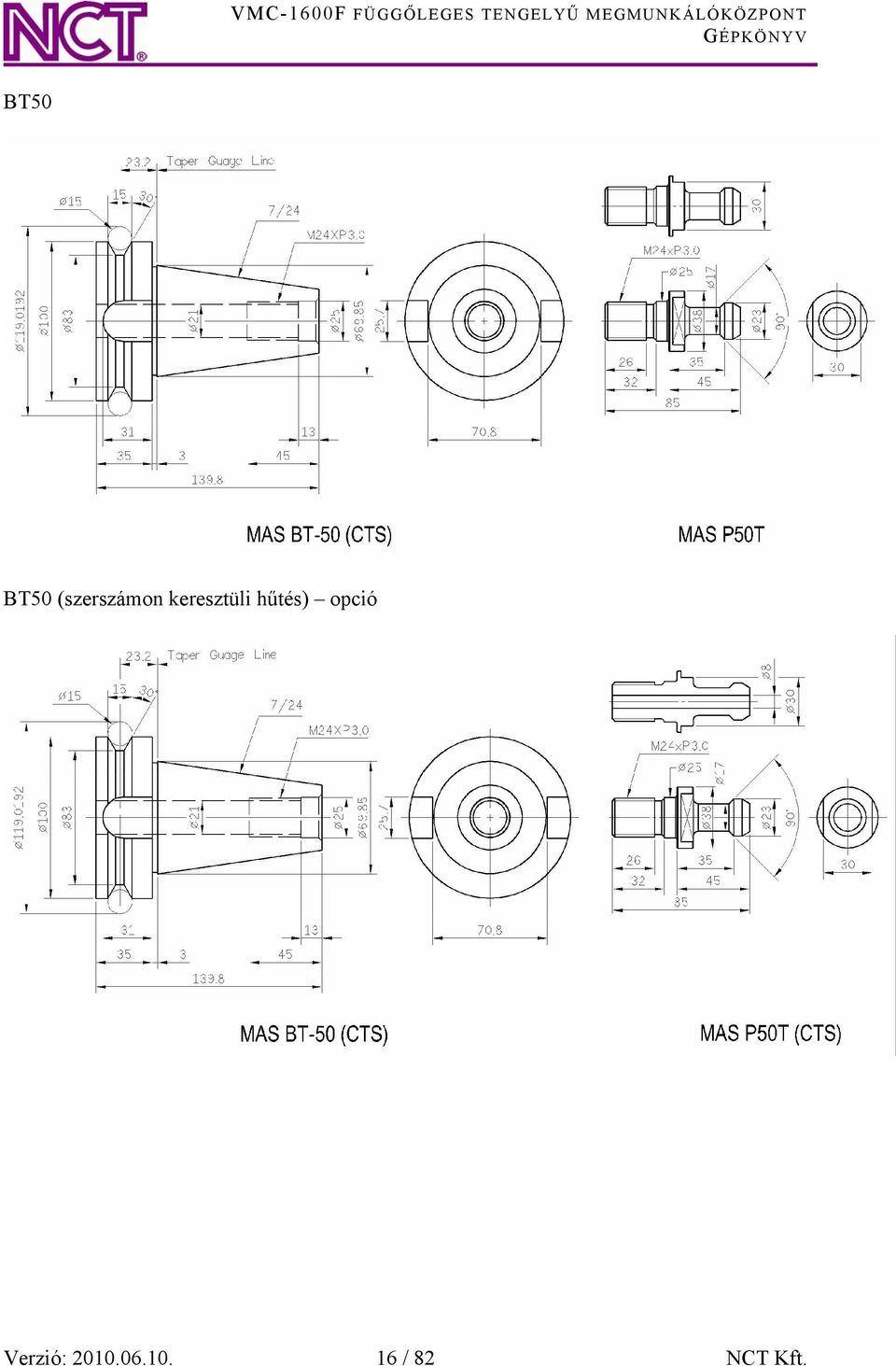

16 BT50 BT50 (szerszámon keresztüli hűtés) opció Verzió: / 82 NCT Kft.

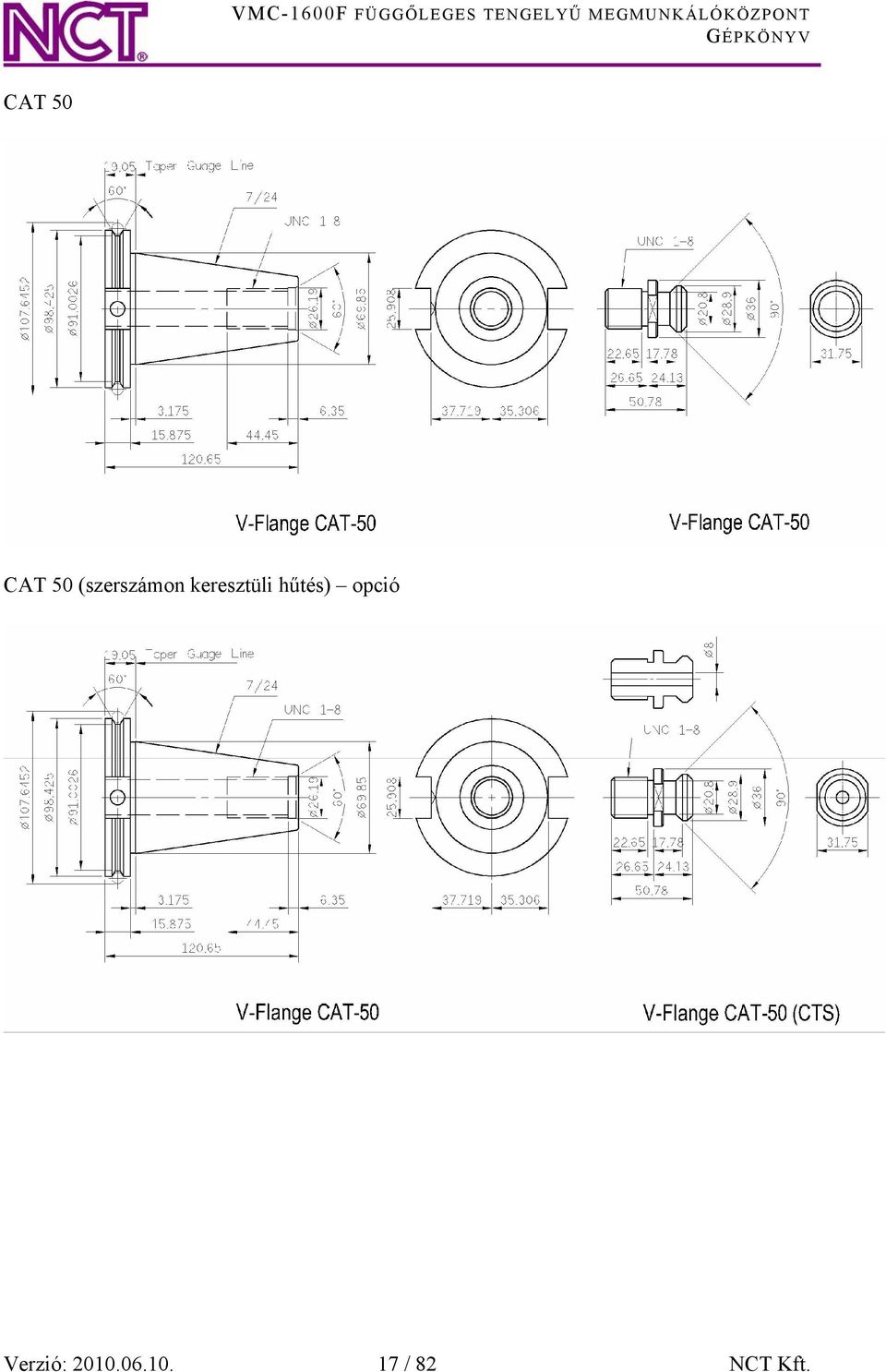

17 CAT 50 CAT 50 (szerszámon keresztüli hűtés) opció Verzió: / 82 NCT Kft.

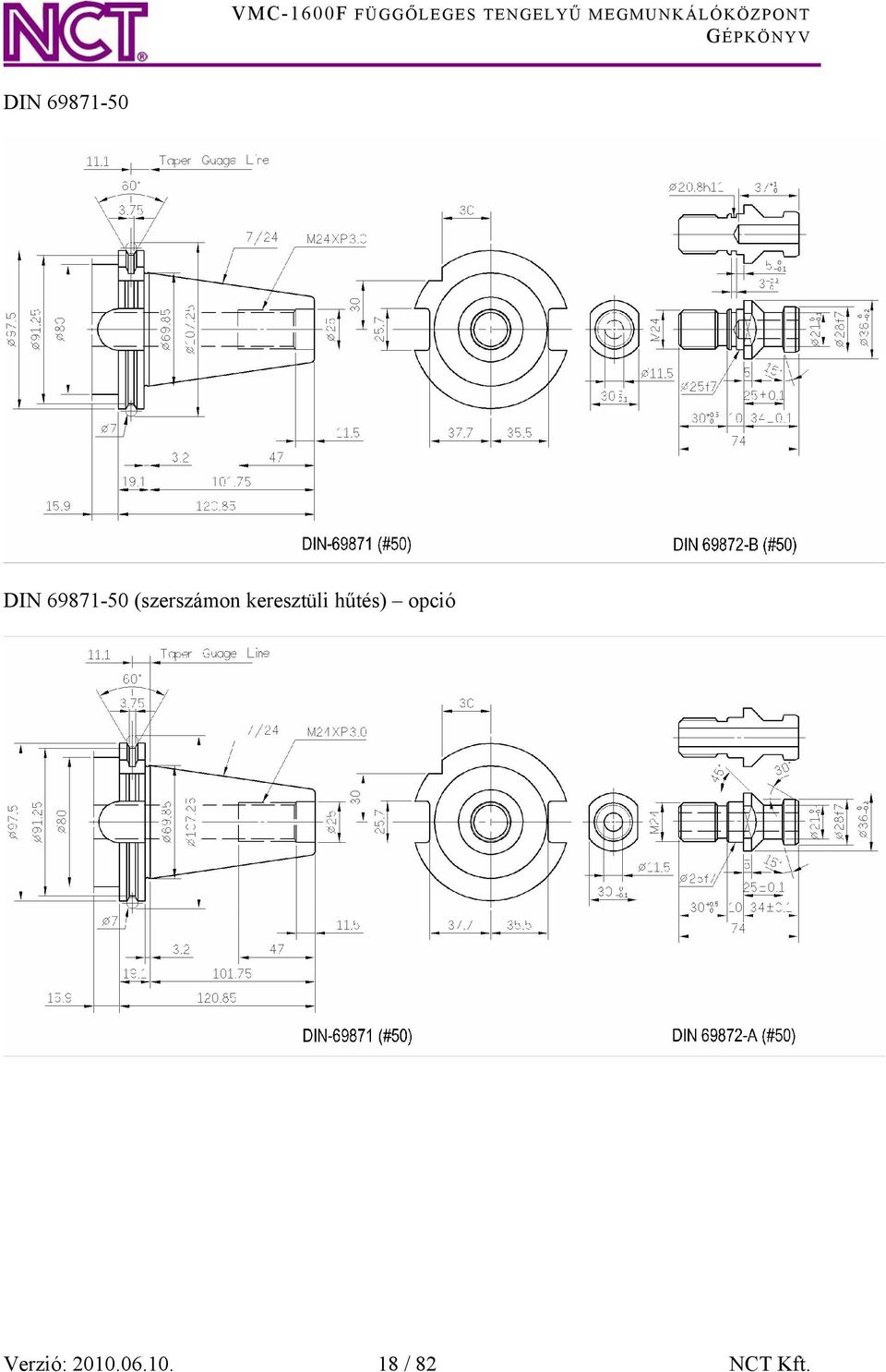

18 DIN DIN (szerszámon keresztüli hűtés) opció Verzió: / 82 NCT Kft.

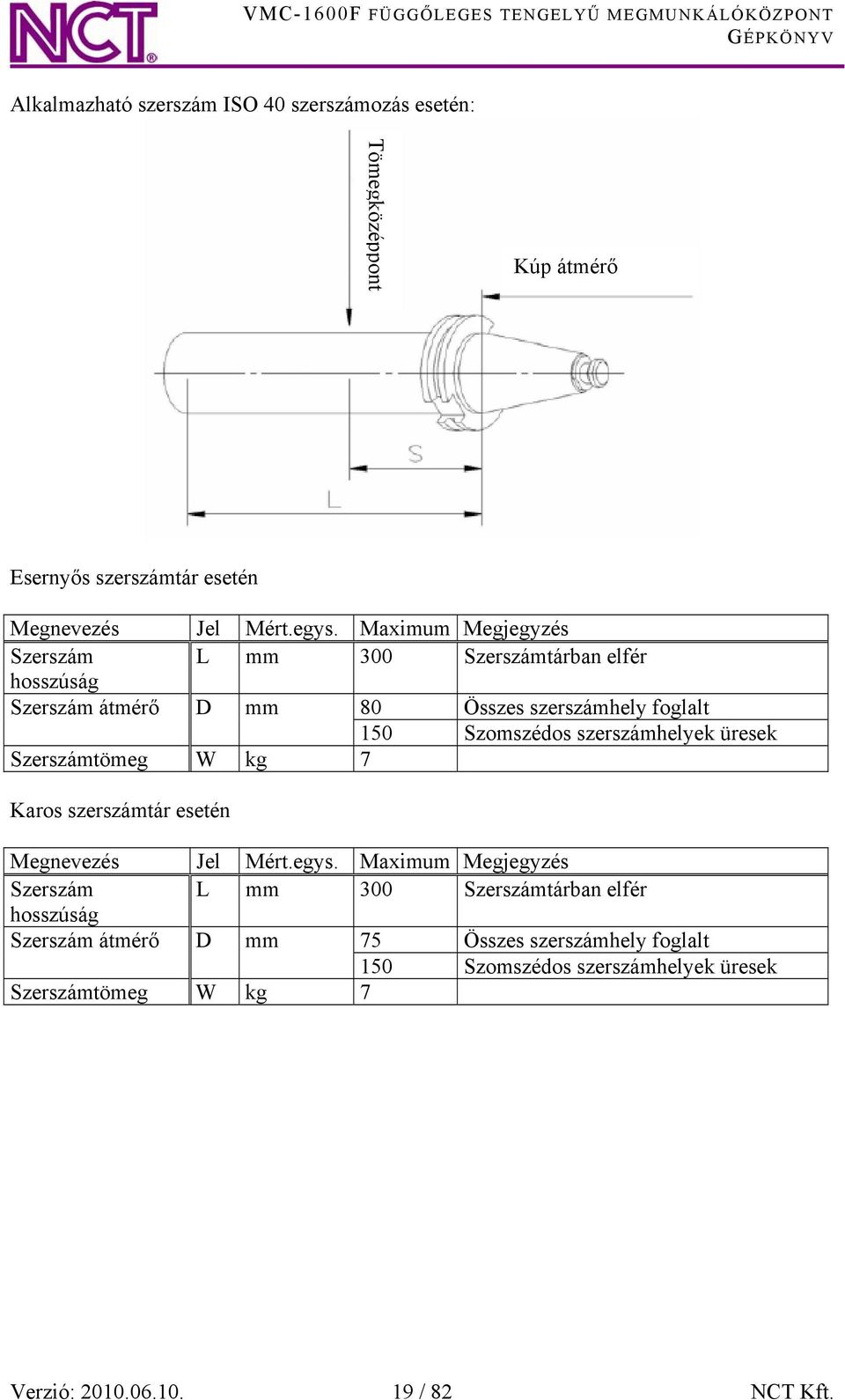

19 Alkalmazható szerszám ISO 40 szerszámozás esetén: Tömegközéppont Kúp átmérő Esernyős szerszámtár esetén Megnevezés Jel Mért.egys. Maximum Megjegyzés Szerszám L mm 300 Szerszámtárban elfér hosszúság Szerszám átmérő D mm 80 Összes szerszámhely foglalt 150 Szomszédos szerszámhelyek üresek Szerszámtömeg W kg 7 Karos szerszámtár esetén Megnevezés Jel Mért.egys. Maximum Megjegyzés Szerszám L mm 300 Szerszámtárban elfér hosszúság Szerszám átmérő D mm 75 Összes szerszámhely foglalt 150 Szomszédos szerszámhelyek üresek Szerszámtömeg W kg 7 Verzió: / 82 NCT Kft.

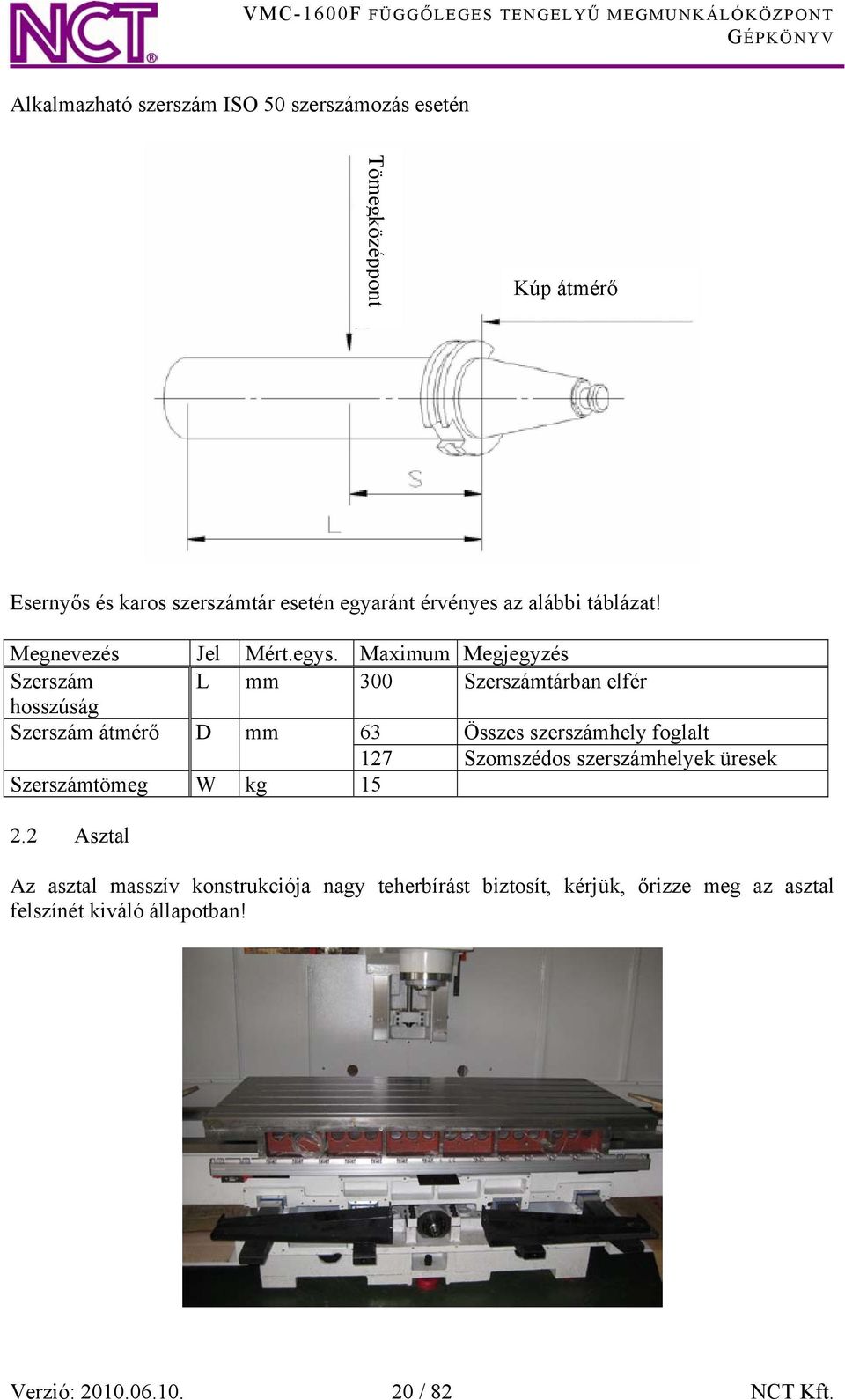

20 Alkalmazható szerszám ISO 50 szerszámozás esetén Tömegközéppont Kúp átmérő Esernyős és karos szerszámtár esetén egyaránt érvényes az alábbi táblázat! Megnevezés Jel Mért.egys. Maximum Megjegyzés Szerszám L mm 300 Szerszámtárban elfér hosszúság Szerszám átmérő D mm 63 Összes szerszámhely foglalt 127 Szomszédos szerszámhelyek üresek Szerszámtömeg W kg Asztal Az asztal masszív konstrukciója nagy teherbírást biztosít, kérjük, őrizze meg az asztal felszínét kiváló állapotban! Verzió: / 82 NCT Kft.

21 Főbb műszaki adatok VMC-1600 Tétel Mért. egys. Leírás Asztal típusa Felszín típusa T-horony Orsó homlok távolsága az asztal felszínétől mm 880 Asztal mérete mm 1800 x 800 Asztal terhelhetősége kg 2000 Asztal mérete Verzió: / 82 NCT Kft.

22 2.3 Tengely-rendszer Az összes tengelyirányú mozgást nagy precizitású golyósorsó végzi. A mellékmotorok közvetlen hajtással kapcsolódnak a golyósorsókhoz, hogy a motorok teljes nyomatéka rendelkezésre álljon a tengelyeken. Szám Megnevezés Megjegyzés 1 Ágy A gép alapja, beépített Y irányú vezetékkel 2 Hossz-szán Y tengelyirányú mozgást végez 3 Oszlop Z tengelyirányú mozgást végez 4 Asztal tengelyirányú mozgást végez 5 Golyósorsó, szervomotor Összes tengely mozgatását biztosítja Verzió: / 82 NCT Kft.

23 VMC-1600 Tétel Tengely Mért.egys. Adatok Löket tengely mm 1600 Y tengely mm 800 Z tengely mm 710 Gyors előtolás tengely m/perc 24 Y tengely m/perc 24 Z tengely m/perc 24 Forgácsolási előtolás m/perc 10 Golyósorsó /Y/Z mm Ø 50 x P12/ Ø 50 x P12/ Ø 40 x P12 Pozícionálási pontosság mm ± 0,005/300 Ismétlési pontosság mm 0,005 Visszacsatolás Jeladó segítségével Főorsó középvonal távolsága az oszloptól mm Fej Az orsót 6 db precíziós csapággyal támasztják meg, a nagysebességű forgácsolás követelményinek megfelelően. A főorsó fordulatszám széles skálán választható, hogy minél többféle alapanyagot lehessen megmunkálni. A szerszámon keresztüli hűtés biztosítja a magasabb fordulatszámot és a nagyobb furatmélységet. Magas precizitású csatlakozást helyeztek el a főorsó felső részénél. Verzió: / 82 NCT Kft.

24 BT40, szíjhajtással Szám Megnevezés Funkció 1 Főorsó Szerszám befogása, forgatása 2 Hajtás Forgatáshoz szükséges teljesítmény előállítása, számos opcionális lehetőséggel 3 Pozíció jeladó Megállás helyét érzékeli, fordulatszám mérése 4 Szerszám kifogó egység Szerszám kifogása az orsóból csere esetén Verzió: / 82 NCT Kft.

25 BT50, tartományváltóval Szám Megnevezés Funkció 1 Főorsó Szerszám befogása, forgatása 2 Hajtás Forgatáshoz szükséges teljesítmény előállítása, számos opcionális lehetőséggel 3 Pozíció jeladó Megállás helyét érzékeli, fordulatszám mérése 4 Szerszám kifogó egység Szerszám kifogása az orsóból csere esetén Verzió: / 82 NCT Kft.

26 Szerszámon keresztüli hűtéssel (opció) Szám Megnevezés Funkció 1 Főorsó Szerszám befogása, forgatása 2 Hajtás Forgatáshoz szükséges teljesítmény előállítása, számos opcionális lehetőséggel 3 Pozíció jeladó Megállás helyét érzékeli, fordulatszám mérése 4 Szerszám kifogó egység Szerszám kifogása az orsóból csere esetén 5 Szerszámon keresztüli hűtés csatlakozása Verzió: / 82 NCT Kft.

27 Főbb műszaki adatok Tétel Mért.egys. Típus NC rendszer NCT Motor típus AiS 132L-1500v Motor teljesítmény (névleges) kw 22 Főorsó fordulatszám ford./perc (SK40) / 6000 (SK50) Irányítás Pozíció jeladó Főorsókúp típusa ISO 40, 7/24-es kúp Hajtás Szíjhajtás, SK50 esetén tartományváltóval is rendelhető Főorsó fordulatszám korlátozás Munkavégzés 1 Folyamatos futás 2 Min. 2 óra állás után 3 Min. 72 óra állás után 4 Min. 2 hét állás után Főorsó fordulatszám Max ford/szám %-a Üzemidő Ellenőrizze a következőket: 20% 10 perc - 10 foknál kevesebb hőmérsékletemelkedés! - rezgés - zaj 20% 10 perc - 10 foknál kevesebb hőmérsékletemelkedés! - rezgés - zaj 20% 10 perc - 10 foknál kevesebb hőmérsékletemelkedés! 50% 10 perc - rezgés 500 ford/perc 20% 40% 60% 80% Max. ford.szám 60 perc 10 perc 10 perc 10 perc 10 perc 10 perc - zaj - 10 foknál kevesebb hőmérsékletemelkedés! - rezgés - zaj - állandó hőmérsékletig, utána indítsa a következő programot! 1) A főorsót a maximális fordulatszám legfeljebb 75-80%-ával forgassa, ellenkező esetben a főorsó elveszíti a garanciát! A felhívás figyelmen kívül hagyása komoly problémákat vonhat maga után, melyért a gyártó nem vállal felelősséget! 2) A főorsó élettartama az előírt 1/3-ára csökkenhet, ha gyakran alkalmazza a maximális fordulatszám közeli üzemeltetést (80% felett)! 3) Tartós, magas fordulatszámon történő üzemeltetés esetén ajánlott főorsó klímaberendezés alkalmazása! Verzió: / 82 NCT Kft.

28 Főorsóhomlok alakja Verzió: / 82 NCT Kft.

29 AiS132L-1500v főmotor karakterisztika Verzió: / 82 NCT Kft.

30 2.5 Pneumatikarendszer Ez az egység szabályozza és tisztítja a sűrített levegőt, melyet energiaforrásnak, vagy géptisztítási célokra lehet használni. Szám Megnevezés Funkció 1 Regulátor, szabályozó Az előírt nyomás szabályozása, fenntartása, nyomás kijelzése 2 Olajzó Levegő kenése, alkatrészek korrózióvédelme 3 Szűrőegység Idegen anyagok eltávolítása a levegőből, páratartalom kiszűrése 4 Csövezés A felhasználó egységekhez eljuttatja a levegőt 5 Nyomáskapcsoló Nyomáscsökkenést érzékeli Főbb műszaki adatok Tétel Mért.egys. Adatok Belépő nyomás bar 4,9 ~ 7,4 Kilépő nyomás bar 5,9 Szállítási teljesítmény NI/perc 250 Olajzó kapacitás liter 0,05 Olaj típusa ISO VG32 Verzió: / 82 NCT Kft.

31 2.6 Kenőtápegység A kenőtápegység juttatja el a kenőolajat a csúszóvezetékekhez és a golyósorsókhoz, biztonsági okokból nyomáskapcsoló és úszóval vezérelt kapcsoló került beépítésre. Szám Megnevezés Funkció 1 Szivattyú Az olaj szivattyúzása 2 Tartály Az olaj tárolása 3 Bemenő szűrő A bevezetett olaj szűrése 4 Csövezés Az olaj eljuttatása az összes kenést igénylő alkatrészhez 5 Úszóval vezérelt kapcsoló Olajszint ellenőrzése Főbb műszaki adatok Tétel Mért.egys. Adatok Szivattyúmotor teljesítmény kw 0,024 Nyomás bar 7,8 Szivattyúzási idő sec 10 Kenések közti időtartam perc 15 Térfogatáram liter/perc 0,13 Tartály űrtartalom liter 2 Olaj típusa Mobile R32 Verzió: / 82 NCT Kft.

32 2.7 Teljes védőburkolat A védőburkolat ajtókból és burkolati elemekből áll. Jelentősége, hogy tiszta körülményeket biztosít, megelőzi a forgács felcsapódását, megvédi a kezelőt a veszélyforrásoktól. Szám Megnevezés Funkció 1 Kezelő ajtaja Üzemszerű használat esetén alkalmazandó, a munkadarab kiés beszereléséhez, illetve a forgácsolási folyamat ellenőrzéséhez, felügyeletéhez 2 Karbantartási ajtó Tisztításkor, karbantartáskor alkalmazandó Tétel Mért.egys. Adatok Gép színe Kéttónusú fényezés, vagy igény szerinti Burkolat típusa Teljesen zárt Verzió: / 82 NCT Kft.

33 Biztonsági kapcsolók az ajtókon Riasztó- és működésleállító jeleket generálnak, az ajtó nyitott/zárt állapotának megfelelően, megfelelnek az európai CE szabályozásoknak. Kettős védelmi rendszerrel védekezik az elektronikus egységek meghibásodása ellen. A kép B kép Tétel Feladatkör Megjegyzés Kezelői ajtó kapcsolója - Ajtó lezárása automatikus Riasztóállás ( A kép) üzemmódban - Kézi üzemmódban az ajtó nyitva lehet: 1.Főorsó, szerszámcserélő nem működik Szerszámtár ajtó kapcsolója ( B kép) Feliratok, figyelmeztető táblák 2. Gyors előtolás: 2 m/perc, ill. 5 m/perc Ajtó nyitva lehet: 1. Szerszámcsere nem lehetséges 2. szerszámtár forgása nem lehetséges Feltüntetik a gép nevét, típusát, biztonsági figyelmeztetéseket, a hidraulikus/pneumatikus kör rajzát, kérjük, tanulmányozza át alaposan a gép működtetése előtt! Szám Leírás Feladatkör 1 Gép neve Gép nevét jelzi 2 Logó MICROCUT logó 3 Biztonsági figyelmeztetések Biztonsági figyelmeztetéseket tartalmazza 4 Tengelyek rajza A tengelyek elhelyezkedését szemlélteti Verzió: / 82 NCT Kft.

34 2.8 Hűtő- forgácskezelő egység A hűtőrendszer tartalmazza az egységet, mely a hűtőfolyadékot a munkatérbe juttatja az egyenletes forgácsolási tulajdonságok elérése érdekében, és a forgácsot eltávolító eszközt is. Verzió: / 82 NCT Kft.

35 Szám Megnevezés Működés 1 Tartály Hűtőfolyadék tárolása 2 Szivattyú, öblítő Hűtőfolyadék áramoltatása 3 Szűrő 4 Szivattyú Hűtőfolyadék áramoltatása 5 Szivattyú (opcionális) Hűtőfolyadék áramoltatása Főbb műszaki adatok Tétel Mért.egys. Adat Szivattyúmotor frekvencia Hz 60 Térfogatáram liter/perc 155 Szivattyú típusa TPHK 4T4-4 (öblítő) Szivattyú típusa TPHK 4T3-3 (főorsó) Hűtőtartály térfogat liter 720 Szívószűrő átmérő mm 3 FIGYELEM! Szükséges összevetni a forgácsolási jellemzőket a hűtőfolyadék tulajdonságaival! 2.9 Elektromos berendezések Szám Megnevezés Feladatkör 1 Villamosszekrény Főtápegység/csatlakozás, elektromos szerelvények helye 2 Vezérlő A gép működtetése, programozása (monitort és vezérlőegységet tartalmaz) 3 Szerszámtár működtetőpanel Szerszámtár kézi működtetése, karbantartása, beállítása 4 Szerszám be- és kifogó gomb Szerszám be- és kifogása a főorsóba 5 Munkatérlámpa A gép belsejében való világításhoz Verzió: / 82 NCT Kft.

36 Főbb műszaki adatok Tétel Mért.egys. Fanuc 0iMC / 21iMB Tápegység Fázis 3 Feszültség V 220/380/400/415 Frekvencia Hz 50/60 Teljesítmény KVA 40/45 Monitor 8,4 TFT / 10,4 TFT Vezérlő nyelve Magyar MPG típusa Hordozható I/O egység RS232 Kimenő feszültség V 220/400 Munkatér lámpa Típus Halogén lámpa / fénycsővilágítás Szám 1 / 1 Állapotjelző lámpa Zöld-narancs-piros fényű lámpa, mellyel könnyedén megállapítható a gép aktuális üzemállapota. Szín Üzemállapot Zöld Automata üzemmód Narancs Program állj Piros Riasztóállapot, előtolás megállítása Extra transzformátor Rendelhető opcionális transzformátor, melyet a tápegységhez csatlakoztatunk. Verzió: / 82 NCT Kft.

37 III. FEJEZET: A GÉP SZÁLLÍTÁSA, TELEPÍTÉSE, A MŰKÖDTETÉST MEGELŐZŐ ELŐKÉSZÜLETEK Ebben a fejezetben az összes munkafázist végezze el, az alábbiakban közölt sorrendben, a gép elhelyezésének kiválasztásától a végső szintezésig. A műveleteket lehetőleg karbantartó személyzet (de legalább képzett gépész- illetve villamossági szakemberek) végezze! FIGYELEM! Kérjük, tanulmányozza át alaposan a gép gépészeti és villamossági adatait telepítés előtt! FIGYELEM! Kérjük, értesítse szervizünket, amennyiben valamivel nincsenek tisztában! 3.1 A gép elhelyezése FIGYELEM! A gép elhelyezésekor kerülje azokat a helyeket, ahol közvetlen napfény, hőterhelés, különféle időjárási viszontagságok vagy por érheti a gépet! Lehetőség szerint szűrje ki a rezgésforrásokat, amennyiben ez nem lehetséges, vegye figyelembe a káros hatásukat! FIGYELEM! A gép alapozását az alapozási rajzzal összhangban kell elkészíteni! A 3.2 pontban közölt alapozási rajz viszonylag megfelelően merev talaj esetére készült, az alapozás vastagságát az aktuális talaj merevsége határozza meg. FIGYELEM! Alapozás során vegye figyelembe az előírt karbantartási terület helyigényét! Különösen fontos a villamosszekrény ajtószárnyainak mozgástere, illetve a forgácsszállító helyigénye! 3.2 Alapozási rajz Ideális esetben az alapozásnak 2 hónappal a gép telepítése előtt el kell készülnie, hogy az idevágó szilárdsági követelményeknek eleget tegyen. Kérjük, az alábbi táblázatban ellenőrizze az alap minőségét! Tűrések Síkszerűség 10 mm Méretek Egyszeri 10 mm Halmozódott 20 mm Verzió: / 82 NCT Kft.

38 Verzió: / 82 NCT Kft.

39 3.3 Előkészületek a gép érkezése előtt 1) Előkészületek a második habarcsréteg felhordása előtt: a következő összetevőkből állítsa össze az alábbi mennyiségben. (Ideális esetben megfelelő mennyiségek, elképzelhető, hogy 20%-kal több szükséges!) Cement Zsugorodásgátló Homok 60 kg 60 kg 170 kg FIGYELEM! A zsugorodásgátló lehetőleg Embeco, Tascon márkájú hézagkitöltő legyen! 2) Szintezőalkatrészek előkészítése Miután a gépet ráhelyezte az alapzatra, szintezni szükséges alátétlemezek és síklemezek segítségével! 3) Villamos energia- és sűrített levegő-ellátás előkészítése A 3.2. és 3.6. pontokban részletesen leírjuk a folyamatot, kérjük, a gép érkezése előtt készítse elő a villamos energia- és sűrített levegő csatlakozásokat! Verzió: / 82 NCT Kft.

40 3.4 Szállítás 1) A gép szállítása történhet portáldaruval vagy villástargoncával, azonban csak olyat alkalmazzon, amelynek a teherbírása meghaladja a 15 tonnát! 2) Portáldaru használatakor vegye figyelembe, hogy legyen minimum 7 méter üres emelési magassága! 1. Kérjük, győződjön meg az alábbiakról, mielőtt elkezdené a gép emelését! 1) A gép mind a négy sarkában elhelyezkedő emelőszemeket feszítse meg! 2) Az alábbi rajzokon látja a helyes emelési eljárást, minden esetben így használja! 2. Nem vállaljuk a felelősséget a fentiek elmulasztása miatt bekövetkezett balesetekért! 3. Soha ne távolítsa el a figyelmeztető táblákat! Verzió: / 82 NCT Kft.

41 3.5 Telepítés Verzió: / 82 NCT Kft.

42 1) Ideiglenes szintezés Tegye a gépet az alapzatra, miután az alapozócsavarokat már elhelyezte, a 3.2. pontban leírtak szerint. Állítsa be a gépágy aljának és a padlónak a távolságát 60 mm-nél nagyobbra, így a forgácstálca és a forgácsszállító nem ér az ágyhoz! Szintezze ki a gépet ideiglenesen a 3.3. pontban leírt eszközökkel, az abszolút egyességnek jobbnak kell lennie 0,05 mm/m-nél, mikor a szintező a tálcán van! 2) Alapozócsavarok furatainak kitöltése habarccsal Burkolja le durván az alapozócsavarok felszínét, nedvesítse be, és tartsa nedvesen legalább 12 órán keresztül, csak közvetlenül a habarcs betöltése előtt vonja ki belőle a nedvességet! FIGYELEM! Legalább 24 órán keresztül tartsa nedvesen, ha a betont már több, mint 1 hónapja öntötték ki! Megjegyzés: ez az eljárás a habarcs kötési és folyékonysági tulajdonságait jelentősen javítja, továbbá megelőzi a habarcs gyors kiszáradását. Töltse a habarcsot a szintezőcsavarok furataiba, a tömegarány a következő: cement : zsugorodásgátló adalék : homok 1 : 1 : 2,7 VIGYÁZAT! 1) A zsugorodásgátló adalék körülbelül 3 óra elteltével tágul, a munkát 30 perc 1 óra alatt be kell fejezni! 2) A homoknak száraznak, tisztának kell lennie, nem tartalmazhat sarat, port, vagy sót! 3) Keverje össze a homokot a zsugorodásgátló adalékkal és a cementtel, majd adjon hozzá vizet! Figyeljen rá, hogy elég vizet szívjon fel a keverék! 4) A víz : cement tömegarány: 1 : 2 5) C az optimális hőmérséklet tartomány. 3) Miután kitöltötte habarccsal, keverje fel pálcával, csővel. Javasoljuk a cső használatát, így kivonható a habarcsból az elnyelt levegő! 4) Egy irányból végezze a feltöltést, így elkerülheti, hogy levegő szivárogjon be! 5) A környező gépeket kapcsolja ki, hogy minél jobb rezgésmentességet érjen el! 6) A habarcs felszínét 2-3 napig locsolja vízzel, így jobb szilárdságot érhet el! 3.6 Csatlakoztatás a villamos energia- és a sűrített levegős hálózatra 1) Villamosenergia-csatlakozás A gyár fő tápegységével csatlakoztassa össze a gép villamosszekrényében található hálózati csatlakozójával. A csatlakozó a szekrény alján található. Hálózati teljesítmény: 35 kva (kábel keresztmetszete: 22mm 2 ) Megengedett eltérés: ± 10 % Feszültségstabilizátor alkalmazása szükséges, ha a fenti értéket az ingadozás meghaladja! Vigyázzon az elektromos zavarforrásokkal, az azonos tápegységre kapcsolt egyéb gépekkel, például elektromos ívhegesztő, szikraforgácsoló. Verzió: / 82 NCT Kft.

43 2) Sűrített levegős csatlakozás VMC-1600F FÜGGŐLEGES TENGELYŰ MEGMUNKÁLÓKÖZPONT Csatlakoztassa a sűrített levegő tápegységgel a gép hátulján lévő sűrített levegő csonkot! - Használjon 9 mm belső átmérőjű tömlőt és csonkot! - Győződjön meg róla, hogy a tápegység nyomása 5,4 7,4 bar között fekszik! - Tiszta, száraz, páramentes levegővel üzemeltesse, szükség esetén használjon páramentesítőt! 3.7 Rögzítések kibontása, a gép kitisztítása VIGYÁZAT! Minden tengely rögzítve van a szállítás során, azonban a gépet tilos működtetni, míg ezeket a rögzítéseket el nem távolította! Miután a rögzítéseket leszerelte, mossa le az asztalról a gyárilag felhordott korróziógátló zsírt benzinnel, majd kenje be kenőolajjal a megtisztított alkatrészeket! Ilyenkor különösen figyeljen arra, hogy ne használjon nem megfelelő típusú olajat, ugyanis megtámadhatja a festést, továbbá a nyílt láng használatát kerülje! FIGYELEM! A korróziógátló zsírt toluol, benzin segítségével távolítsa el! Hordja fel az említett tisztítóanyagokat a zsírral bevont felületekre, hagyja rajta legalább 15 percig, ennek hatására a rideg, kemény korrózióálló zsír fellazul, könnyen eltávolíthatóvá válik. 3.8 Állványok újbóli felszerelése 1) 2) Hűtőtartály és forgácstálca: Tolja be a helyére a hűtőtartályt, miközben a forgácstálca rajta van. Ügyeljen arra, hogy a hűtőfolyadék kivezetése pontosan a fröccsenésgátló felett legyen, különben a hűtőfolyadék szivárgása léphet fel. Csatlakoztassa a csövezést a hűtőszivattyúra, szintén csatlakoztassa a T-T-C szivattyúra, amennyiben a gép rendelkezik ilyennel. 3) Keresse meg a felfogatási pontját a munkatérlámpának, majd szerelje fel! 4) Szerelje fel az opcionális tételeket, ellenőrizze a pozíciójukat és állásukat, ha vannak opcionális tételek! 3.9 Feltöltés olajjal Üzemeltetés előtt töltse fel a tartályokat a megfelelő olajokkal, míg el nem éri a szintmérő H jelzését! Minden tartály rendelkezik szintmérővel. Kérjük, az ajánlott olajtípusok, a feltöltött állapot és a tartályok karbantartása érdekében nézzen utána a megfelelő pontok alatt! 3.10 Végső szintezés, felülvizsgálat A gép telepítését, hálózatra kötését, feltöltését követően ellenőrizze az összes részegység helyzetét az 5. fejezet alapján! A felülvizsgálat során a gép beindítása szükséges, ezért előtte alaposan tanulmányozza át az idevágó részeket! Verzió: / 82 NCT Kft.

44 IV. FEJEZET: ALRENDSZEREK RAJZAI Ebben a fejezetben az alrendszerek leírásait közöljük, hogy tisztában legyen működésükkel, ha szükséges, a hivatkozott részegységeket megtalálhatja a kapcsolási rajzban, darabjegyzékben, ha szükséges. FIGYELEM! Az összes beállítást a 6. fejezetnek megfelelően. 4.1 Pneumatikarendszer Kapcsolási rajz Levegős tisztító Légfúvó csap fenn/lenn Pneumatikus ellensúly Szerszám be- és kifogó Légfúvó Verzió: / 82 NCT Kft.

45 Szerszámon keresztüli hűtéssel Levegős tisztító Légfúvó Csap fenn/lenn Pneumatikus ellensúly Szerszám be- és kifogó, légfúvó Szerszámon keresztüli hűtés légfúvó tengely Y tengely Z tengely Tömített lineáris jeladó Verzió: / 82 NCT Kft.

46 V. FEJEZET: IDŐSZAKI ELLENŐRZÉSEK 5.1 Asztal Tétel Tisztítás Ellenőrzendő pont Asztal felszíne Megj. Távolítsa el az idegen anyagokat! Telepítés után Napi Félévi Évi Hivatkozás Burkolat belseje Idegen anyag 5.2 Tengelyek rendszere Tétel Ellenőrzendő pont Megj. Telepítés Napi Félévi Évi Hivatkozás után Megállapítás Referenciapont Ellenőrzés, 7.2 ellenőrzése Tengelyek rezgése beállítás Statikus pontosság Pozícionálási pontosság Előtolási pontosság Vezetéktörlők Elhasználódás ellenőrzése Szervomotorok tápfesz. ellenőrzése ±10% Csavarok, csatlakozók Állapot ellenőrzése ellenőrzése Működés Referenciapont DGN felvétele gomb Vészstop gomb ellenőrzése 4.2 Referenciapontba visszatérés gomb Tengelyek mozgása Kézi üzemmód Kezelési útmutató Kenés Kézi üzemmód Zsírozás Tisztítás Kézi üzemmód Idegen Védőburkolat belseje anyagok eltávolítása Verzió: / 82 NCT Kft.

47 5.3 Orsófej Tétel Megállapítás Működés Kenés Tisztítás Ellenőrzendő Megj. Telepítés Napi Félévi Évi Hivatkozás pont után Szerszám Ellenőrzés, 7.3 kifogó egység beállítás Főorsó irányítás Megállási pozíció Főorsó Elhasználódás hajtóretesz Főorsókúp ellenőrzése Főorsó hajtószíj Feszesség 7.3 Vezérlőszíj ellenőrzése Főorsó Ellenőrzés, fordulatszám beállítás Motor tápfeszültség ±10% Csavarok, Állapot csatlakozók ellenőrzése Főorsó Kézi üzemmód Kezelési forgatása útmutató Főorsó MDI üzemmód vezérlése Be/kifogás Kézi üzemmód Pozíciójelző Hasonlítsa össze a ford. számmal! Elektromágnes DGN Kapcsolók ellenőrzése Mozgó Zsírozás alkatrészek Főorsókúp Idegen anyagok Burkolat belseje eltávolítása Verzió: / 82 NCT Kft.

48 5.4 Pneumatikus egység tartálya Szűrőegység szűrője 5.5 Kenőegység vizet! Ellenőrizze a tisztítást! Tétel Ellenőrzendő pont Megj. Telepítés Napi Félévi Évi Hivatkozás után Megállapítás Nyomásmérő 4,9 bar 7.4 Olajzó átfolyás 5 csepp/perc Nyomáskapcsoló 3,9 bar Csövezés Szivárgás ellenőrzése 4.4 Csavarok, Állapot csatlakozók ellenőrzése Működés Légfúvó Szerszámtár 4.4 tisztításhoz Levegőszabályzó Működés 7.4 Olajzó ellenőrzése Nyomáskapcsoló Kenés Olajzó Szintjelző Tisztítás Szűrőegység Eressze le a Tétel Ellenőrzendő pont Megj. Telepítés Napi Félévi Évi Hivatkozás után Megállapítás Nyomásmérő 15,7 ~ 19,6 bar 7.5 Olajzó átfolyás ±10% Nyomáskapcsoló Szivárgás 7.5 ellenőrzése Működés Csövezés Állapot ellenőrzése Szivattyú Működés ellenőrzése Olaj elosztás Állapot 4.2 ellenőrzése Nyomáskapcsoló DGN ellenőrzése Kezelési útmutató Úszószelep Kenés Olajszintmérő Szint ellenőrzése 7.5 Tisztítás Olajszűrő Ellenőrzés/tisztítás Verzió: / 82 NCT Kft.

49 5.6 Klímaberendezés opcionális tétel Olaj típusa: VDI VG 15 MEGJEGYZÉS: Különleges kenési utasítások találhatók a karbantartási útmutatóban! 5.7 Teljes védőburkolat 5.8 Feliratok, névtáblák Tétel Ellenőrzendő pont Megj. Telepítés Napi Félévi Évi Hivatkozás után Megállapítás Beállított SV= hőmérséklet Tápfeszültség ±10% Szivárgás ellenőrzése 4.6 Csavarok, Állapot csatlakozók ellenőrzése ellenőrzése Működés Egység válasz Állapot ellenőrzése Vezérlőpanel Működés ellenőrzése Kenés Szintjelző Állapot ellenőrzése 7.6 Olajcsere Tisztítás Szűrő Ellenőrzés/tisztítás 7.6 Tétel Ellenőrzendő pont Megj. Telepítés Napi Félévi Évi Hivatkozás után Megállapítás Burkolat felülete Csavarok, csatlakozások Működés Ajtók Ajtók biztonsági kapcsolói Kezelési útmutató Tétel Ellenőrzendő pont Megj. Telepítés után Megállapítás Feliratok, Állapot névtáblák ellenőrzése Napi Félévi Évi Hivatkozás Verzió: / 82 NCT Kft.

50 5.9 Hűtő- és forgácskezelő egység 5.10 Elektromos egységek Tétel Ellenőrzendő pont Megj. Telepítés Napi Félévi Évi Hivatkozás után Megállapítás Szivattyú ±10% tápfeszültség Hűtőfolyadék Beállítás 7.7 térfogatáram Csövezés Szivárgás 4.7 Csavarok, ellenőrzése csatlakozások Működés Szivattyúk Működés Forgácsszállító ellenőrzése Kenés Olaj adagolás Állapot 7.7 Szintjelző ellenőrzése Olajkészlet cseréje Forgácsszállító Zsírozás lánc Tisztítás Tartály belseje Tisztítás Szűrő Ellenőrzés, tisztítás Forgácstálca Forgács belseje eltávolítása Forgácsszállító (napi) Kézi üzemmód Forgácsszállító (évi) Szétszerelés Tétel Ellenőrzendő pont Megj. Telepítés Napi Félévi Évi Hivatkozás után Megállapítás Tápfeszültség ±10% Csavarok, Állapot csatlakozások ellenőrzése Működés Vészleállítók DGN ellenőrzése Kezelési Vezérlők Működés útmutató ellenőrzése Visszajelzőlámpa Be-kikapcsolás Munkatérlámpa ellenőrzése Villamosszekrény Működés ventillátor ellenőrzése Tisztítás Villamosszekrény belseje Állapot ellenőrzése Verzió: / 82 NCT Kft.

51 5.11 Olajszint időszaki ellenőrzése Zsírzófejes Pneumatikarendszer Nyomásfokozó Szerszámcserélő kenés Olajszintjelző Olaj típusa Shell Tonna 68 Shell Turbo Oil Mobil Velocite Shell Omala EP T32 6 Tartály 2 liter 0,05 liter 0,08 liter 4,2 liter űrtartalom Nyomás [bar] 7,8 4,9-6,9 - - Hőmérséklet Normál Normál Normál Normál állóság [ o C] Ellenőrzési 3 nap 10 nap 180 nap 100 nap periódus Szivattyúzások 30 perc közötti idő Szivattyúzási időtartam 10 sec Verzió: / 82 NCT Kft.

52 VI. FEJEZET: BEÁLLÍTÁS, KARBANTARTÁS A CNC vezérlésű megmunkálás rendkívül hatékony gyártási eljárás, kihasználtsági foka messze magasabb a kézi forgácsolásénál. Ebben a fejezetben közöljük a forgácsológéppel kapcsolatos karbantartási munkálatokat, melyek a problémamentes, kiváló pontossággal végzett munka alapkövetelményei. További fontos következmény, hogy a gép élettartamát jelentősen megnöveli a rendszeresen betartott karbantartás. A karbantartási munkálatokat kizárólag képzett szakemberek végezhetik, amennyiben bármi rendellenességet tapasztal, kérjük, azonnal vegye fel a kapcsolatot cégünkkel! Kérjük, ne változtasson a paramétereken, ha nem tudja, milyen változásokat ér el vele! A következőkben az alapvető karbantartási munkálatokat közöljük, kérjük, kövesse a hivatkozásokat a IV. fejezetben, a darabjegyzékben, illetve a kapcsolási rajzon! Ssz. Tétel 1 Végálláskapcsoló beállítása Leírás 2 Más kapcsoló beállítása DGN jel ellenőrzése 3 Csavarok Metrikus menetű, jobbmenetes csavarok 6.1 Tengelyek rendszere 1) Referenciapont beállítása A szerszámgép referenciapontját egyértelműen meghatározza a pozícióérzékelő által kibocsátott rácsvezérlő jel transzformálását leíró paraméter megváltoztatása. 1., Y tengelyek referenciapontjának beállítása Lépés Művelet Megjegyzés 1 Visszatérés referenciapontba Kézi üzemmód 2 Orsó középvonala essen egybe az asztal középpontjával Mutatós műszer Kézi üzemmód 3 Számítsa ki az új értéket! Pn = Po - M + C Pn: új érték Po: régi érték M: löket/2 (: , Y: ) C: monitoron megjelenő érték Verzió: / 82 NCT Kft.

53 2. Z tengely referenciapontjának beállítása Lépés Művelet Megjegyzés 1 Visszatérés referenciapontba Kézi üzemmód 2 Mérje meg az orsóhomlok távolságát az asztal felszínétől! Kézi üzemmód Mutatós mérőműszer 3 Számítsa ki az új értéket! Pn = Po + I - R 2) Tengelyek rezgésének beállítása Mérőhasáb Pn: új érték Po: régi érték I: ideális távolság ( ) R: valós távolság A tengelyek rezgése éklapok felhelyezésével állítható, kérjük, a rezgés legmagasabb értékének 0,01 mm-nél kevesebbet állítson be, ha szükséges! Lépés Művelet Megjegyzés 1 Szerelje szét a burkolatokat! 2 Csatlakoztasson mutatós műszert az orsóhomlokra! 3 Mozgassa a tengelyt a löket Kézi üzemmód közepéig! 4 Szedje szét az éktörlőt! 5 Mérje meg a rezgést, +,- Kézi üzemmód irányítottsággal! Húzás-nyomásra merőlegesen! 6 Gyűrű kiegyenlítés mértékének kiszámítása: G = (A 0,01) x 50 7 Gyűrű szétszerelése, köszörülése, összeszerelése G : gyűrű kiegyelítés A : Mutatós mérőműszerről leolvasott érték Ék emelkedése: 1/50 Verzió: / 82 NCT Kft.

54 6.2 Pneumatikus rendszer Szám Megnevezés 1 Szűrő burkolat 2 Csatornadugó 3 Záróretesz 4 Nyomásszabályzó gomb 5 Nyomásmérő 6 Olajtartály 7 Térfogatáram szabályzó gomb 8 Olajbevezető 9 Nyomáskapcsoló 1) Pneumatikanyomás beállítása Lépés Művelet Megjegyzés 1 Húzza le a nyomásszabályzó gombot! 2 Fordítsa le jobbra vagy balra! Ellenőrizze a nyomást! (5,4 bar) 3 Nyomja fel a szabályzógombot! FIGYELEM! Soha ne változtassa meg a beállított értéket, ha nincs tisztában a változás következményeivel! 2) Olajzó térfogatáram beállítása Lépés Művelet Megjegyzés 1 Szerszám kifogása a főorsóból Kézi üzemmód 2 Fordítsa el a térfogatáram szabályzó 5 csepp/perc gombot! 3 Szerszám befogása a főorsóba Kézi üzemmód 3) Olajzó feltöltése Lépés Művelet Megjegyzés 1 Az olajbevezetőt csatlakoztassa a pneumatikus tápegységgel! 2 Töltse fel olajjal B2 olaj, 50 cm 3 3 Szerelje össze az olajbevezetőt! FIGYELEM! Az olajzó tartályának szétszerelése a sűrített levegős hálózat üzemzavarát okozhatja! Verzió: / 82 NCT Kft.

55 4) Szűrő páramentesítése Lépés Művelet Megjegyzés 1 Lazítsa ki a csatornadugót! Hálózati táplálással 2 Szorítsa vissza a csatornadugót! FIGYELEM! A szűrő burkolat eltávolítása a sűrített levegős hálózat üzemzavarát okozhatja! 5) Szűrő kitisztítása Lépés Művelet Megjegyzés 1 Szakítsa meg a sűrített levegős táplálást! Rögzítse a dugót! 2 Szerelje le a szűrő burkolatot! Zárja le a reteszt! 3 Szerelje ki a szűrőt! Ellenőrizze az állapotát! 4 Tisztítsa ki a szűrőt! Közömbös tisztítószer 5 Szerelje vissza a szűrőt és a burkolatot! 6 Csatlakoztassa vissza sűrített levegős hálózatra! Rögzítse a dugót! FIGYELEM! Soha ne felejtse el visszaállítani a nyomás kezdőértékét, miután a nyomáskapcsolót állította! 6) Nyomáskapcsoló beállítása Lépés Művelet Megjegyzés 1 Állítsa be a sűrített levegő nyomását! 3,9 bar 2 Állítsa be a nyomáskapcsolót! Csavar állítása 3 Állítsa vissza a sűrített levegő nyomás kiinduló értékét! 6.3 Kenőrendszer figyelmeztető jelzés jóváhagyása 4,4 bar beállítása Nyomásszabályzó gomb és nyomásmérő segítségével! Szám Megnevezés 1 Olajbevezető 2 Belépőszűrő 3 Kézi működtetőgomb 4 Tartály Verzió: / 82 NCT Kft.

56 1) Olajszivárgás ellenőrzése Lépés Művelet Megjegyzés 1 Ellenőrizze az olajfogyasztás mértékét! 2.6-ra hivatkozva 2 Derítse fel, javítsa ki az esetleges szivárgás helyét! 4.2-re hivatkozva 2) Feltöltés olajjal Lépés Művelet Megjegyzés 1 Lazítsa ki az olajbevezetést! 2 Töltse fel olajjal! G olaj, tisztítsa ki a belépőszűrőt! 3 Zárja le az olajbevezetést! 3) Szűrő tisztítása Lépés Művelet Megjegyzés 1 Lazítsa ki az olajbevezetést! 2 Szerelje ki a belépőszűrőt! Ellenőrizze az állapotát! 3 Tisztítsa ki a szűrőt! Közömbös tisztítószer 4 Szerelje össze a szűrőt és a olajbevezetést! 6.4 Hűtő- forgácskezelő egység Szám Megnevezés 1 Csatornadugó 2 Hűtőszivattyú 1) Feltöltés hűtőfolyadékkal Lépés Művelet Megjegyzés 1 Húzza ki a tartályt a gép alól! Lazítsa meg a rögzítőcsavart! 2 Töltse fel hűtőfolyadékkal! Szintjelzőn kövesse figyelemmel! 3 Tolja vissza, rögzítse a tartályt! Húzza meg a rögzítőcsavart! Verzió: / 82 NCT Kft.

57 2) Térfogatáram beállítása Lépés Művelet Megjegyzés 1 Kapcsolja be a hűtőszivattyút! Kézi üzemmód 2 Állítsa be az átfolyást! Térfogatáram szabályzó gomb 3) Hűtőtartály tisztítása Lépés Művelet Megjegyzés 1 Kapcsolja le az elektromos hálózatról! Lásd kezelési útmutató 2 Húzza ki a tartályt a gép alól! Lazítsa ki a rögzítőcsavart! 3 Szerelje le a tartály fedelét! 4 Ürítse ki a tartályt! Lazítsa ki a csatornadugót! 5 Tisztítsa ki a tartály belsejét! Ha szükséges tisztítsa ki a szűrőt! 6 Dugja vissza a csatornadugót! 7 Töltse fel hűtőfolyadékkal! Szintjelző 8 Szerelje össze! 9 Tolja be a gép alá, rögzítse a tartályt! 4) Forgácstálca ürítése Lépés Művelet Megjegyzés 1 Kapcsolja le az elektromos hálózatról! Lásd kezelési útmutató 2 Húzza ki a tartályt a gép alól! 3 Söpörje ki a forgácsot! Készítse elő a külön dobozt! 4 Tolja be a gép alá, rögzítse a tartályt! Ellenőrizze a kerék pozícióját! 5) Forgácsszállító zsírozása Lépés Művelet Megjegyzés 1 Nyissa fel a motor oldali burkolatot! 2 Zsírozza be a láncot! 3 Zárja le a burkolatot! 6) Forgácsszállító ürítése Lépés Művelet Megjegyzés 1 Tegyen törlőrongyot a szíjakra! 2 Változtassa meg a forgásirányt! Lásd kezelési útmutató 3 Bizonyosodjon meg róla, hogy az összes forgács és a törlőrongyok kikerültek a gépből! 7) Forgácsszállító tisztítása Lépés Művelet Megjegyzés 1 Szerelje le a forgácsszállító fedelét! 2 Tisztítsa ki a forgácsszállító belsejét és szerelje vissza burkolatot! Verzió: / 82 NCT Kft.

58 VII. FEJEZET: ALKATRÉSZEK RAJZA, DARABJEGYZÉK 7.1 Gépágy Verzió: / 82 NCT Kft.

59 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Gépágy Szorító bal Szorító jobb Ékbetét Ékbetét Törlő Törlő Törlő Törlő Ékbetét állítócsavar M8xP1.25x45L A1 B.k.ny. csavar - 10 M12xP1.75x45L A2 B.k.ny. csavar - 28 M6xP1.0x16L Verzió: / 82 NCT Kft.

60 7.2 Hajtómű (#50) Verzió: / 82 NCT Kft.

61 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Henger burkolat Távtartó Állítócsavar Henger Állítólemez Alátét Főmotor - 1 A1 B.k.ny. csavar - 4 M14xP2.0x45L A2 Rugós alátét - 8 M14 A3 B.k.ny. csavar - 4 M14xP2.0x60L A4 B.k.ny. csavar - 4 M10xP1.5x50L A5 B.k.ny. csavar - 4 M10xP1.5x40L A6 Rugós alátét - 4 M10 Verzió: / 82 NCT Kft.

62 7.3 Hajtómű (#50, szerszámon keresztüli hűtéssel) Verzió: / 82 NCT Kft.

63 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Henger burkolat Távtartó Távtartó Rögzítőlemez Rögzítőlemez Anya Állítólemez Henger Állítólemez Távtartó Főmotor - 1 M14xP2.0x45L A1 B.k.ny. csavar - 4 M14 A2 Rugós alátét - 8 M14xP2.0x60L A3 B.k.ny. csavar - 4 M10xP1.5x50L A4 B.k.ny. csavar - 4 M10 A5 B.k.ny. csavar - 4 M10xP1.5x25L A6 Rugós alátét - 4 M14xP2.0x30L A7 B.k.ny. csavar - 4 A8 B.k.ny. csavar - 1 B1 Alaplemez B2 Áttételi tengely B3 Támasztólemez B4 Végálláskapcsoló alaplemez B5 Szíjtárcsa B6 Szíjtárcsa B7 Ék B8 Golyóscsapágy ZZ B9 Jeladó hajtószíj GT10 C1 B.k.ny. csavar - 8 M8xP1.25x25L C2 Alátét - 4 M8 C3 B.k.ny. csavar - 4 M6xP1.0x20L C4 B.k.ny. csavar - 1 M5xP0.8x15L C5 Csavar - 8 M5xP0.8x10L C6 Rugós alátét - 8 M5 C7 Alátét - 8 M5 C8 Zeger gyűrű - 1 Ø30 Verzió: / 82 NCT Kft.

64 7.4 Orsóház (#50) Verzió: / 82 NCT Kft.

65 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Főorsó #50 2 Orsóház Orsóház fedél Villa Fogaskerék Fogaskerék Fogaskerék Fogaskerék Tengely Fogaskerék Fogaskerék /561 1 Ø48/ Ø42 12 Csapágyfedél Távtartó Távtartó Fedél Felső csapágy fedél Választórúd Csatlórúd Ablak Hidraulikus henger Hidraulikus henger Hidraulikus henger Kapcsoló Kapcsolórúd A1 Csapágy Zeger gyűrű - 1 S-70 A2 Csapágy Z A3 Csapágy A4 Zeger gyűrű - 1 R-40 A5 Csapágy A6 Retesz x8x32 A7 Zeger gyűrű - 1 S-50 A8 Zeger gyűrű - 1 S-60 A9 Csapágy - 1 IKO:NBx6040 A10 Csapágy - 1 IKO:AZ A11 Retesz x8x25 A12 Csapágy Z A13 Zeger gyűrű - 2 Ø3,5 A14 O gyűrű - 2 P20 A15 Zeger gyűrű - 1 S-20 A16 O gyűrű - 1 G45 A17 Olajtömítés - 2 SKY-25 A18 Olajtömítés - 2 SKY-30 A19 O gyűrű - 1 G35+gyűrű B1 B.k.ny. csavar - 6 M6xP1.0x15L B2 B.k.ny. csavar - 14 M6xP1.0x20L B3 B.k.ny. csavar - 4 M6xP1.0x35L Verzió: / 82 NCT Kft.

66 B4 B.k.ny. csavar - 2 M6xP1.0x10L B5 Csavar - 16 M6xP1.0x12L B6 B.k.ny. csavar - 5 M10xP1.5x85L B7 B.k.ny. csavar - 4 M10xP1.5x40L B8 B.k.ny. csavar - 8 M12xP1.7x45L B9 Csapszeg - 2 #8x57L(belső menetes) Verzió: / 82 NCT Kft.

67 7.5 Orsóház (#40) Verzió: / 82 NCT Kft.

68 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Orsóház Főorsó Henger Rögzítőhüvely Állítólemez Motor szíjtárcsa Rögzítőgyűrű Rögzítőgyűrű Szíjtárcsa tömítőgyűrű Jeladó hajtószíj Henger Főmotor - 1 A1 B.k.ny. csavar - 4 M14xP2.0x45L A2 Rugós alátét - 8 M14 A3 B.k.ny. csavar - 4 M14xP2.0x50L A4 B.k.ny. csavar - 4 M10xP1.5x50L A5 B.k.ny. csavar - 4 M10xP1.5x85L A6 Rugós alátét - 4 M10 A7 B.k.ny. csavar - 8 M10xP1.5x40L A8 B.k.ny. csavar - 8 M8xP1.25x40L Verzió: / 82 NCT Kft.

69 7.6 Orsóház (#40, szerszámon keresztüli hűtéssel) Verzió: / 82 NCT Kft.

70 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Orsóház Főorsó Szerszámon keresztüli hűtéssel 3 Henger burkolat Rögzítőhüvely Állítólemez Motor szíjtárcsa Rögzítőgyűrű Rögzítőgyűrű Szíjtárcsa tömítőgyűrű Alaplemez Befogó Befogó Anya Anya Jeladó hajtószíj GT10 16 Henger Főmotor - 1 A1 B.k.ny. csavar M14xP2.0x45L A2 Rugós alátét - 8 M14 A3 B.k.ny. csavar - 4 M14xP2.0x50L A4 B.k.ny. csavar - 4 M10xP1.5x50L A5 B.k.ny. csavar - 4 M10xP1.5x50L A6 Rugós alátét - 4 M10 A7 B.k.ny. csavar - 8 M10xP1.5x40L A8 B.k.ny. csavar - 8 M8xP1.25x40L A9 B.k.ny. csavar - 4 M10xP1.5x25L A10 B.k.ny. csavar - 1 M14xP2.0x30L Verzió: / 82 NCT Kft.

71 7.7 Oszlop + ágy Verzió: / 82 NCT Kft.

72 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Ágy Oszlop Alapozócsavar M30xP1.5x130L 4 Alátét A1 B.k.ny. csavar - 10 M24xP3.0x100L A2 Távtartó - 10 M24 A3 Távtartó - 10 M24 A4 Anya - 10 M30xP1.5 A5 Szemescsavar - 2 M30xP3.5 A6 Szemescsavar - 2 M36xP4.0 Verzió: / 82 NCT Kft.

73 7.8 Hossz-szán Verzió: / 82 NCT Kft.

74 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Hossz-szán Rögzítő bal Rögzítő jobb M30xP1.5x130L 4 Ék Ék Törlő x78 7 Törlő x78 8 Törlő x59 9 Törlő x59 10 Törlő x59 11 Csavar Ø17.5xM8P1.25x45L A1 B.k.ny. csavar A 10 M12xP1.75x40L A2 Csavar - 10 M6xP1.0x16L Verzió: / 82 NCT Kft.

75 7.9 Asztal Verzió: / 82 NCT Kft.

76 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Asztal Rögzítő bal Rögzítő jobb Asztal ék Ék bal Ék jobb Alaplemez Törlő Törlő Törlő Törlő Törlő Törlő Törlő Menetes szár M10xP1.5x100L 16 Csavar - 8 M8xP1.25x45L A1 B.k.ny. csavar - 20 M12xP1.75x45L A2 Csavar - 36 M6xP1.0x16L A3 B.k.ny. csavar - 2 M6xP1.0x16L A4 Anya - 6 M10 Verzió: / 82 NCT Kft.

77 7.10 -tengely Verzió: / 82 NCT Kft.

78 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Hossz-szán tengely golyósorsó Ø50x Motor burkolat Csapágy burkolat Csapágyfedél Távtartó Ø50x18 7 Anya YSR M40xP1.5 8 Tengelykapcsoló Ø80x114/ Ø35x Ø35 9 Ütköző FANUC 10 Ütköző A1 Golyóscsapágy TAC72BSUC10PNB7B A2 Olajtömítés x65x8 A3 B.k.ny. csavar A 6 M14xP2.0x85L A4 B.k.ny. csavar A 4 M14xP2.0x60L A5 B.k.ny. csavar A 7 M12xP1.75x30L A6 B.k.ny. csavar A 16 M6xP1.0x20L A7 Csapszeg A 4 5x38L(belső menetes) Verzió: / 82 NCT Kft.

79 7.11 Y-tengely Verzió: / 82 NCT Kft.

80 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Ágy Y-tengely golyósorsó Ø50x Motor burkolat Csapágy burkolat Csapágyfedél Távtartó Ø50x18 7 Anya YSR M40xP1.5 8 Tengelykapcsoló Ø80x114/ Ø35x Ø35 9 Gallér FANUC 10 Ütköző A1 Golyóscsapágy TAC72BSUC10PNB7B A2 Olajtömítés x65x8 A3 B.k.ny. csavar A 6 M14xP2.0x85L A4 B.k.ny. csavar A 4 M14xP2.0x60L A5 B.k.ny. csavar A 7 M12xP1.75x30L A6 B.k.ny. csavar A 16 M6xP1.0x20L A7 Csapszeg A 4 5x38L(belső menetes) Verzió: / 82 NCT Kft.

81 7.12 Z-tengely Verzió: / 82 NCT Kft.

82 Tétel Megnevezés Sorszám Darab Megjegyzés 1 Oszlop Z-tengely golyósorsó Ø50x Motor burkolat Csapágy burkolat Csapágyfedél Távtartó Ø38x18 7 Anya YSR M30xP1.5x12L 8 Ütköző Tengelykapcsoló x65 / 25x35 10 Motor alaplemez A1 Golyóscsapágy NSK 30TAC62B A2 Olajtömítés Ø38x Ø50x8 A3 B.k.ny. csavar - 6 M10xP1.5x60L A4 B.k.ny. csavar - 4 M10xP1.5x85L A5 B.k.ny. csavar - 12 M6xP1.0x20L A6 B.k.ny. csavar - 11 M10xP1.5x30L A7 Csapszeg - 4 #5 Verzió: / 82 NCT Kft.
