Vezérléstechnika 34 PHOENIX CONTACT Inhalt 97% k Breite s aliert

Átírás

1 34 PHOENIX CONTACT

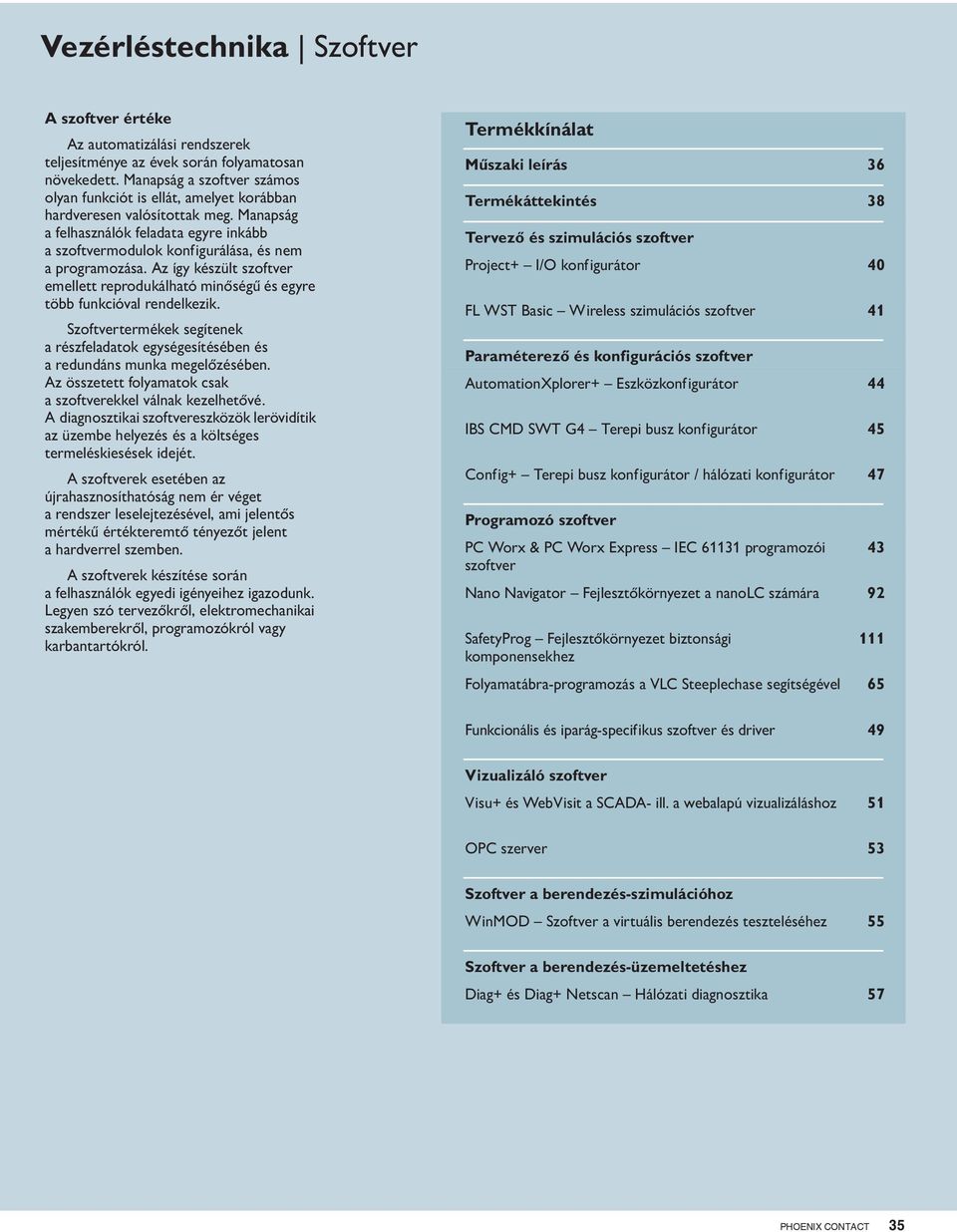

2 A szoftver értéke Az automatizálási rendszerek teljesítménye az évek során folyamatosan növekedett. Manapság a szoftver számos olyan funkciót is ellát, amelyet korábban hardveresen valósítottak meg. Manapság a felhasználók feladata egyre inkább a szoftvermodulok konfigurálása, és nem a programozása. Az így készült szoftver emellett reprodukálható minőségű és egyre több funkcióval rendelkezik. termékek segítenek a részfeladatok esítésében és a redundáns munka megelőzésében. Az összetett folyamatok csak a szoftverekkel válnak kezelhetővé. A diagnosztikai szoftvereszközök lerövidítik az üzembe helyezés és a költséges termeléskiesések idejét. A szoftverek esetében az újrahasznosíthatóság nem ér véget a rendszer leselejtezésével, ami jelentős mértékű értékteremtő tényezőt jelent ahardverrel szemben. A szoftverek készítése során a felhasználók egyedi igényeihez igazodunk. Legyen szó tervezőkről, elektromechanikai szakemberekről, programozókról vagy karbantartókról. Termékkínálat Műszaki leírás 36 Termékáttekintés 38 Tervező és szimulációs szoftver Project+ I/O konfigurátor 40 FL WST Basic Wireless szimulációs szoftver 41 Paraméterező és konfigurációs szoftver AutomationXplorer+ Eszközkonfigurátor 44 IBS CMD SWT G4 Terepi busz konfigurátor 45 Config+ Terepi busz konfigurátor / hálózati konfigurátor 47 Programozó szoftver PC Worx & PC Worx Express IEC programozói szoftver Nano Navigator Fejlesztőkörnyezet a nanolc számára 92 SafetyProg Fejlesztőkörnyezet biztonsági komponensekhez Folyamatábra-programozás a VLC Steeplechase segítségével 65 Funkcionális és iparág-specifikus szoftver és driver 49 Vizualizáló szoftver Visu+ és WebVisit a SCADA- ill. a webalapú vizualizáláshoz 51 OPC szerver 53 a berendezés-szimulációhoz WinMOD a virtuális berendezés teszteléséhez 55 a berendezés-üzemeltetéshez Diag+ és Diag+ Netscan Hálózati diagnosztika 57 PHOENIX CONTACT 35

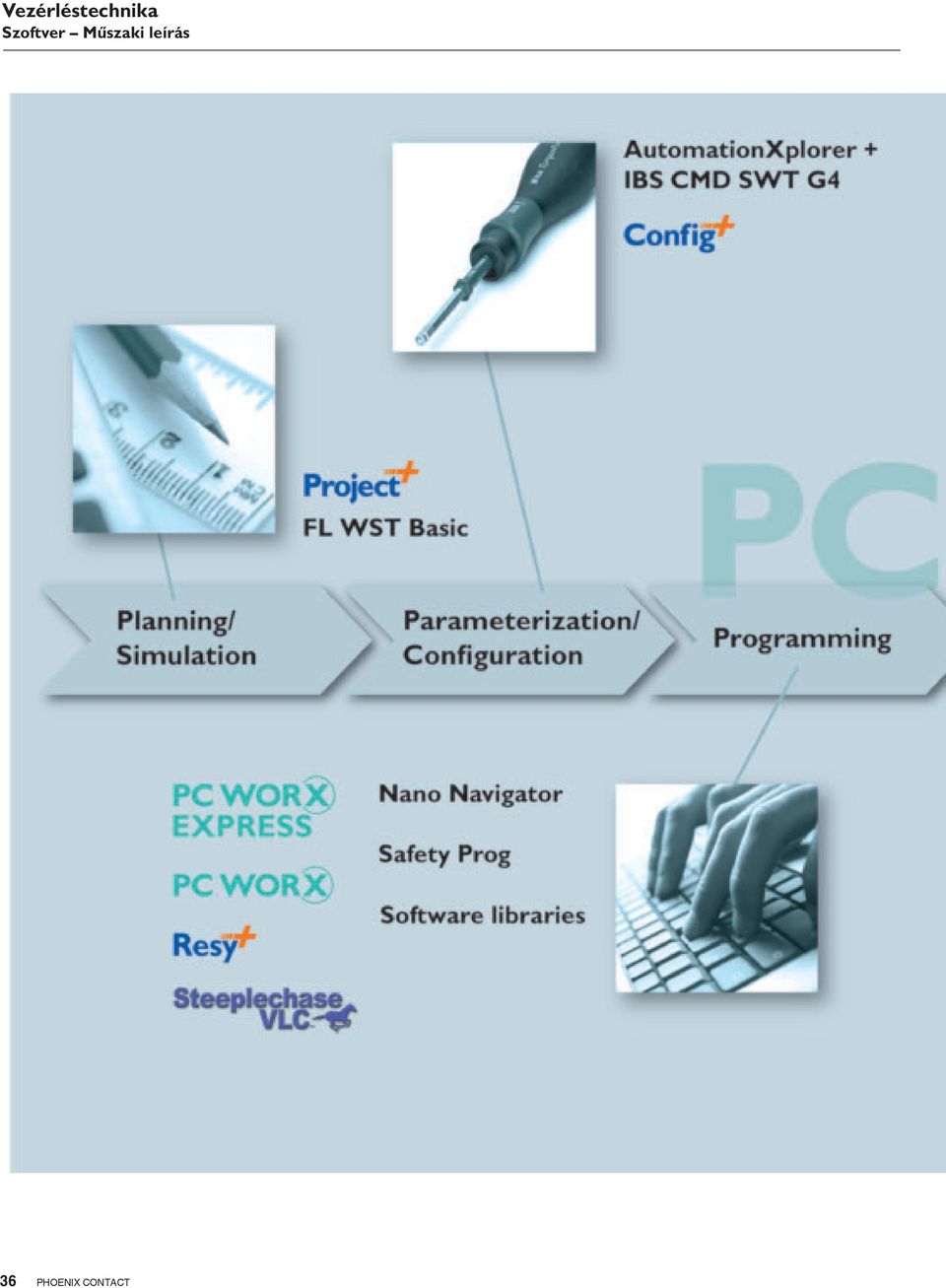

3 Műszaki leírás 36 PHOENIX CONTACT

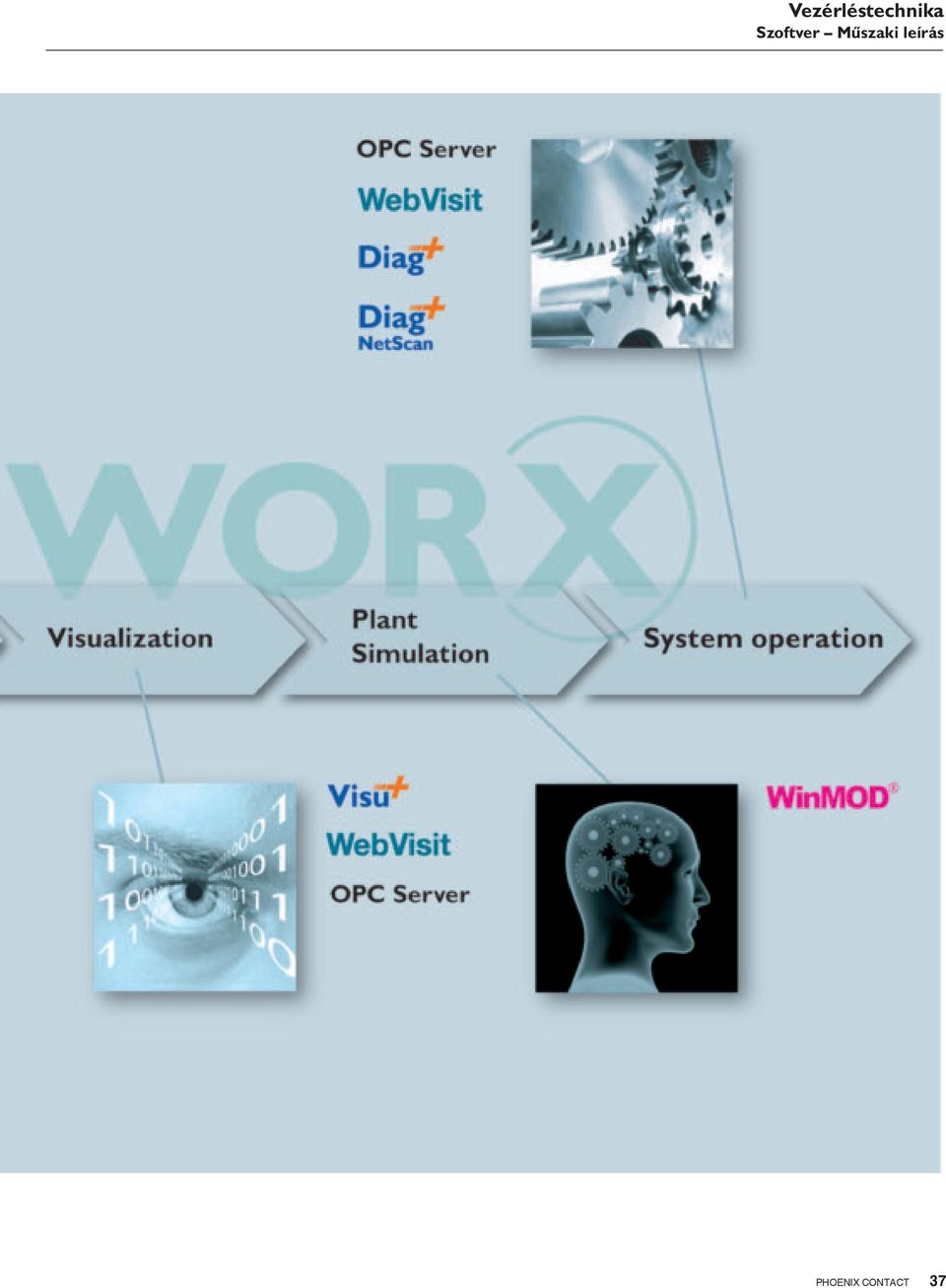

4 Műszaki leírás PHOENIX CONTACT 37

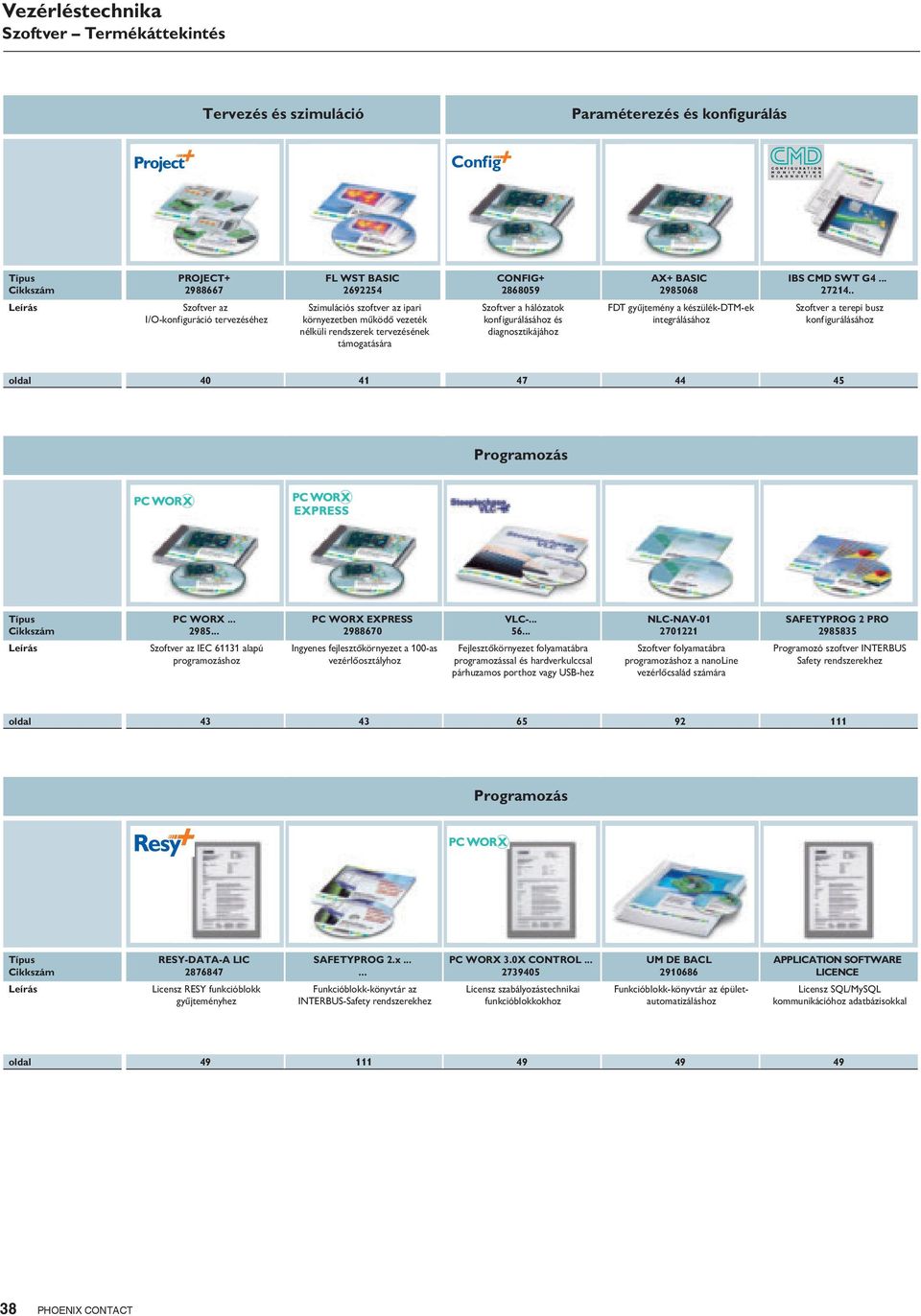

5 Termékáttekintés Tervezés és szimuláció Paraméterezés és konfigurálás Config Leírás PROJECT az I/O-konfiguráció tervezéséhez FL WST BASIC Szimulációs szoftver az ipari környezetben működő vezeték nélküli rendszerek tervezésének támogatására CONFIG a hálózatok konfigurálásához és diagnosztikájához AX+ BASIC FDT gyűjtemény a készülék-dtm-ek integrálásához IBS CMD SWT G a terepi busz konfigurálásához oldal Programozás Leírás PC WORX az IEC alapú programozáshoz PC WORX EXPRESS Ingyenes fejlesztőkörnyezet a 100-as vezérlőosztályhoz VLC Fejlesztőkörnyezet folyamatábra programozással és hardverkulccsal párhuzamos porthoz vagy USB-hez NLC-NAV folyamatábra programozáshoz a nanoline vezérlőcsalád számára SAFETYPROG 2 PRO Programozó szoftver INTERBUS Safety rendszerekhez oldal Programozás Leírás RESY-DATA-A LIC Licensz RESY funkcióblokk gyűjteményhez SAFETYPROG 2.x Funkcióblokk-könyvtár az INTERBUS-Safety rendszerekhez PC WORX 3.0X CONTROL Licensz szabályozástechnikai funkcióblokkokhoz UM DE BACL Funkcióblokk-könyvtár az épületautomatizáláshoz APPLICATION SOFTWARE LICENCE Licensz SQL/MySQL kommunikációhoz adatbázisokkal oldal PHOENIX CONTACT

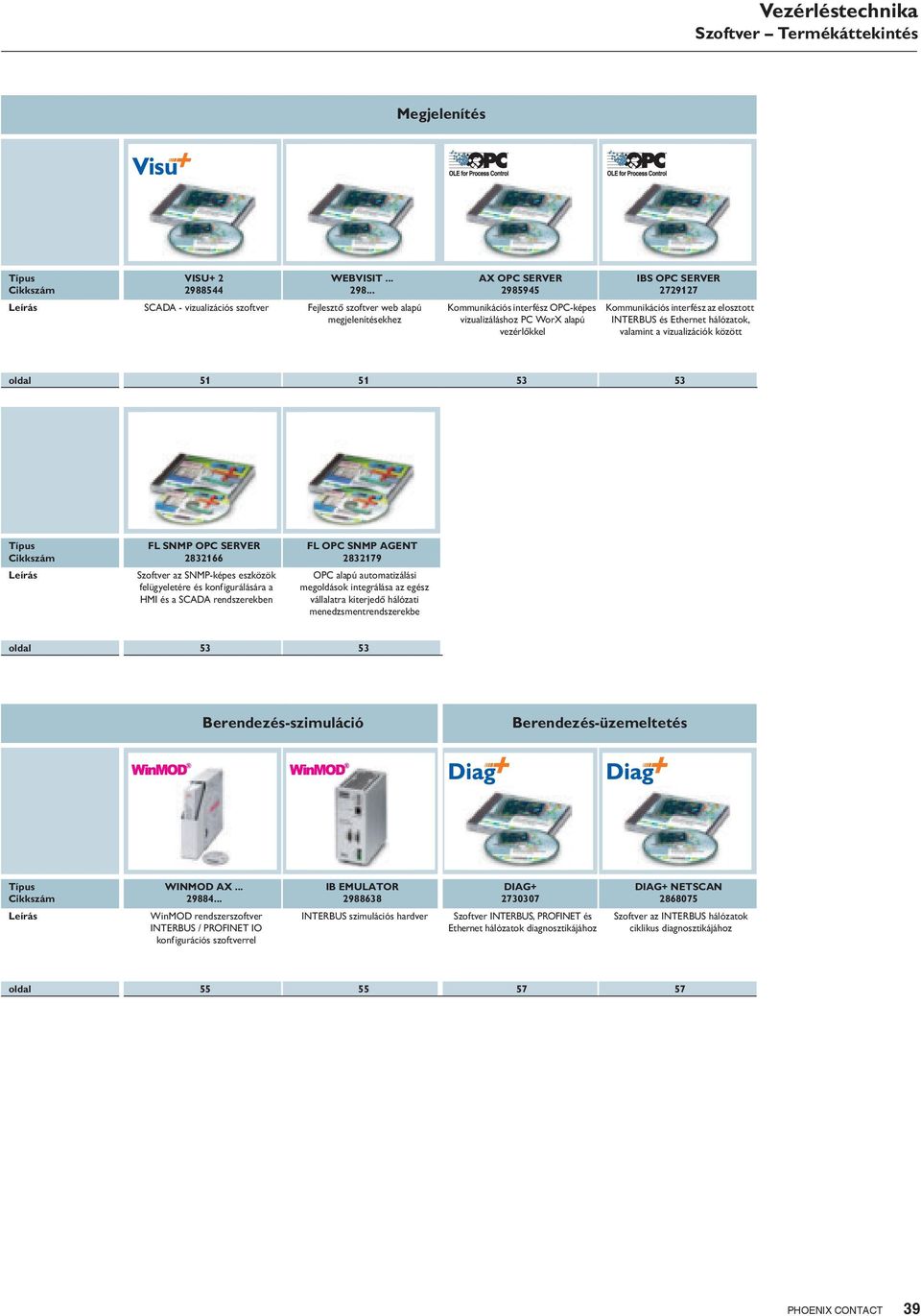

6 Termékáttekintés Megjelenítés VISU WEBVISIT Leírás SCADA - vizualizációs szoftver Fejlesztő szoftver web alapú megjelenítésekhez AX OPC SERVER Kommunikációs interfész OPC-képes vizualizáláshoz PC WorX alapú vezérlőkkel IBS OPC SERVER Kommunikációs interfész az elosztott INTERBUS és Ethernet hálózatok, valamint a vizualizációk között oldal Leírás FL SNMP OPC SERVER az SNMP-képes eszközök felügyeletére és konfigurálására a HMI és a SCADA rendszerekben FL OPC SNMP AGENT OPC alapú automatizálási megoldások integrálása az egész vállalatra kiterjedő hálózati menedzsmentrendszerekbe oldal Berendezés-szimuláció Berendezés-üzemeltetés Leírás WINMOD AX WinMOD rendszerszoftver INTERBUS / PROFINET IO konfigurációs szoftverrel IB EMULATOR INTERBUS szimulációs hardver DIAG INTERBUS, PROFINET és Ethernet hálózatok diagnosztikájához DIAG+ NETSCAN az INTERBUS hálózatok ciklikus diagnosztikájához oldal PHOENIX CONTACT 39

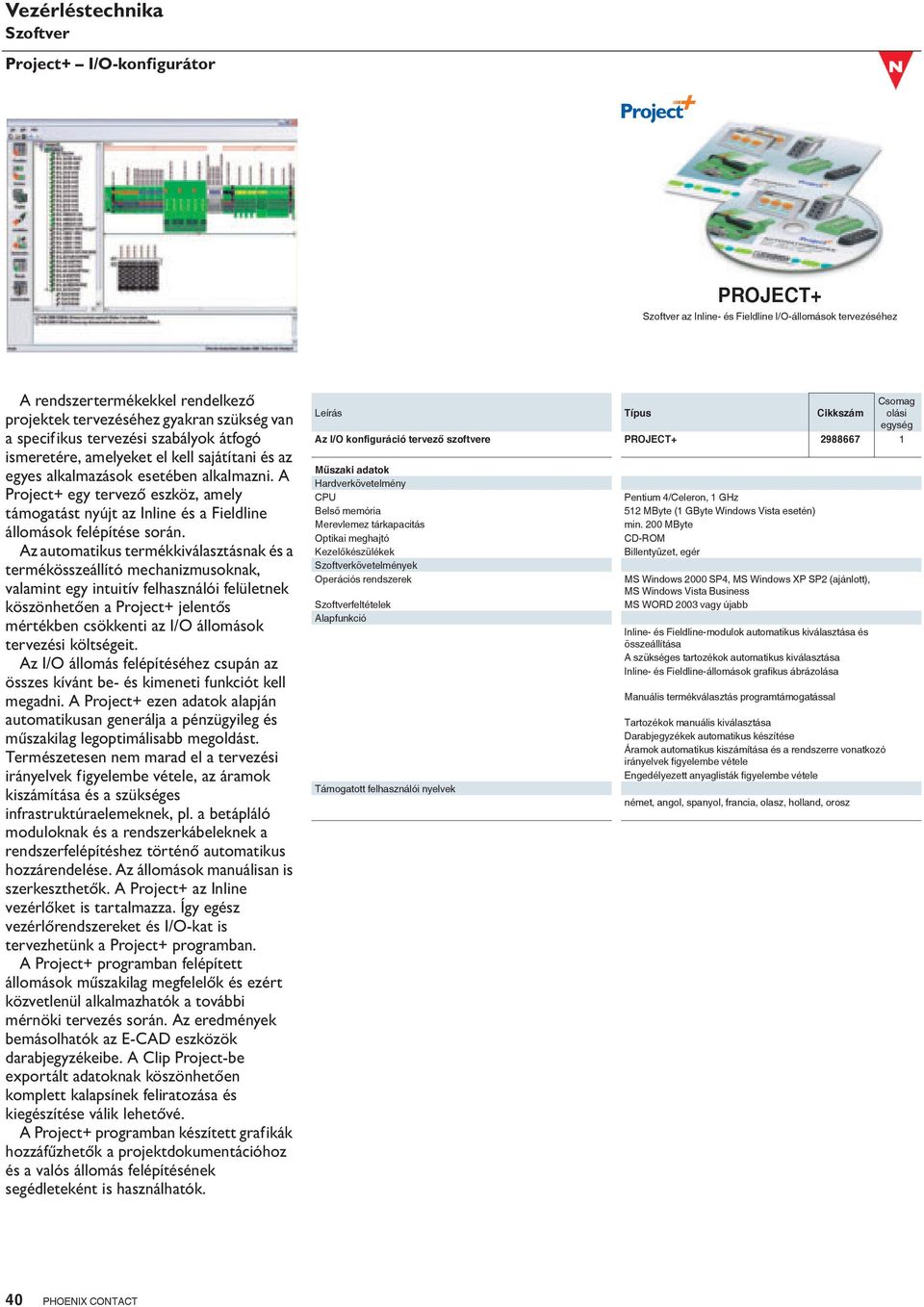

7 Project+ I/O-konfigurátor PROJECT+ az Inline- és Fieldline I/O-állomások tervezéséhez A rendszertermékekkel rendelkező projektek tervezéséhez gyakran szükség van a specifikus tervezési szabályok átfogó ismeretére, amelyeket el kell sajátítani és az egyes alkalmazások esetében alkalmazni. A Project+ egy tervező eszköz, amely támogatást nyújt az Inline és a Fieldline állomások felépítése során. Az automatikus termékkiválasztásnak és a termékösszeállító mechanizmusoknak, valamint egy intuitív felhasználói felületnek köszönhetően a Project+ jelentős mértékben csökkenti az I/O állomások tervezési költségeit. Az I/O állomás felépítéséhez csupán az összes kívánt be- és kimeneti funkciót kell megadni. A Project+ ezen adatok alapján automatikusan generálja a pénzügyileg és műszakilag legoptimálisabb megoldást. Természetesen nem marad el a tervezési irányelvek figyelembe vétele, az áramok kiszámítása és a szükséges infrastruktúraelemeknek, pl. a betápláló moduloknak és a rendszerkábeleknek a rendszerfelépítéshez történő automatikus hozzárendelése. Az állomások manuálisan is szerkeszthetők. A Project+ az Inline vezérlőket is tartalmazza. Így egész vezérlőrendszereket és I/O-kat is tervezhetünk a Project+ programban. A Project+ programban felépített állomások műszakilag megfelelők és ezért közvetlenül alkalmazhatók a további mérnöki tervezés során. Az eredmények bemásolhatók az E-CAD eszközök darabjegyzékeibe. A Clip Project-be exportált adatoknak köszönhetően komplett kalapsínek feliratozása és kiegészítése válik lehetővé. A Project+ programban készített grafikák hozzáfűzhetők a projektdokumentációhoz és a valós állomás felépítésének segédleteként is használhatók. Leírás Az I/O konfiguráció tervező szoftvere PROJECT Műszaki adatok Hardverkövetelmény CPU Belső memória Merevlemez tárkapacitás Optikai meghajtó Kezelőkészülékek követelmények Operációs rendszerek feltételek Alapfunkció Támogatott felhasználói nyelvek Pentium 4/Celeron, 1 GHz 512 MByte (1 GByte Windows Vista esetén) min. 200 MByte CD-ROM Billentyűzet, egér MS Windows 2000 SP4, MS Windows XP SP2 (ajánlott), MS Windows Vista Business MS WORD 2003 vagy újabb Inline- és Fieldline-modulok automatikus kiválasztása és összeállítása A szükséges tartozékok automatikus kiválasztása Inline- és Fieldline-állomások grafikus ábrázolása Manuális termékválasztás programtámogatással Tartozékok manuális kiválasztása Darabjegyzékek automatikus készítése Áramok automatikus kiszámítása és a rendszerre vonatkozó irányelvek figyelembe vétele Engedélyezett anyaglisták figyelembe vétele német, angol, spanyol, francia, olasz, holland, orosz 40 PHOENIX CONTACT

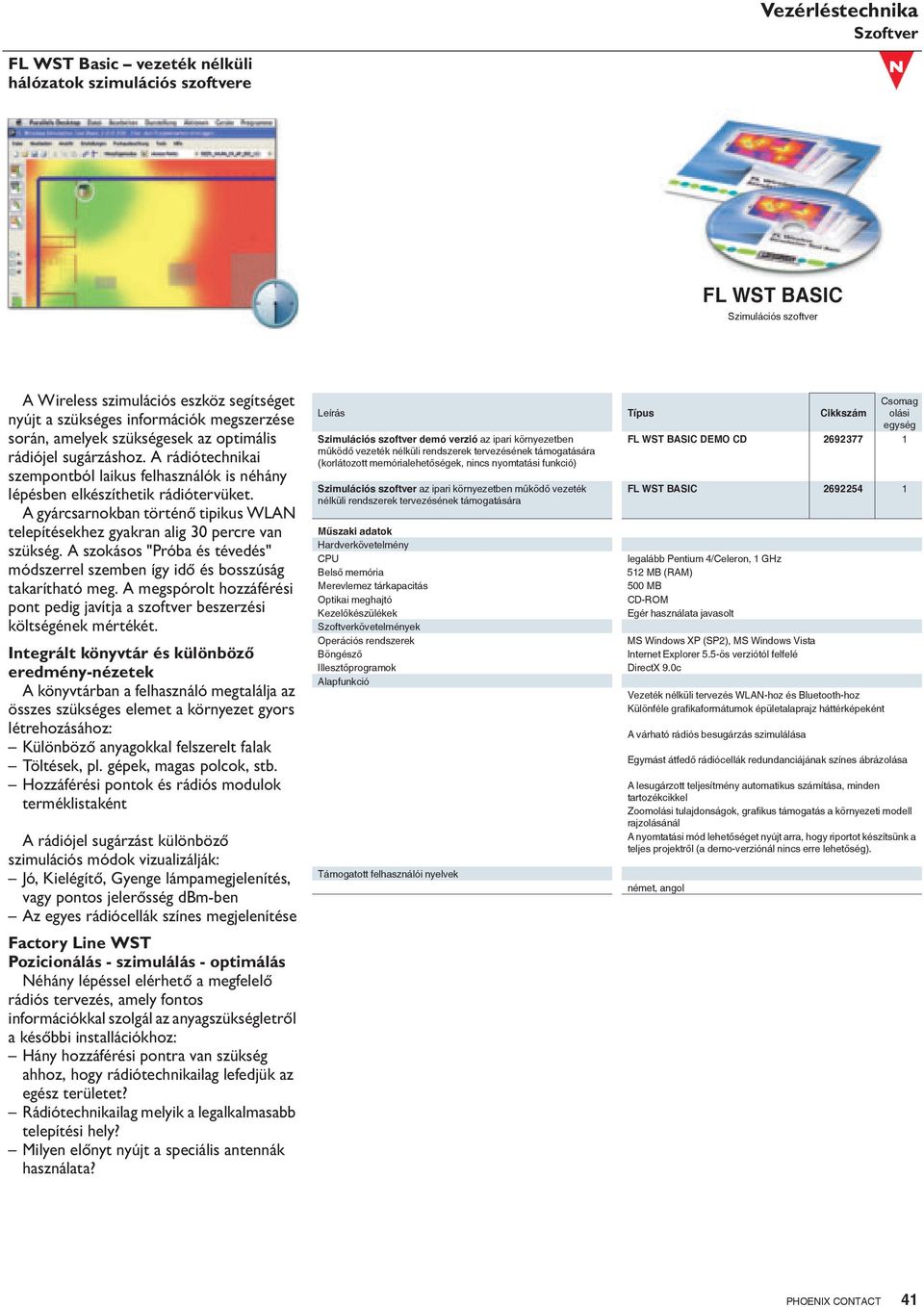

8 FL WST Basic vezeték nélküli hálózatok szimulációs szoftvere Vezérléstechnika FL WST BASIC Szimulációs szoftver A Wireless szimulációs eszköz segítséget nyújt a szükséges információk megszerzése során, amelyek szükségesek az optimális rádiójel sugárzáshoz. A rádiótechnikai szempontból laikus felhasználók is néhány lépésben elkészíthetik rádiótervüket. A gyárcsarnokban történő tipikus WLAN telepítésekhez gyakran alig 30 percre van szükség. A szokásos "Próba és tévedés" módszerrel szemben így idő és bosszúság takarítható meg. A megspórolt hozzáférési pont pedig javítja a szoftver beszerzési költségének mértékét. Integrált könyvtár és különböző eredmény-nézetek A könyvtárban a felhasználó megtalálja az összes szükséges elemet a környezet gyors létrehozásához: Különböző anyagokkal felszerelt falak Töltések, pl. gépek, magas polcok, stb. Hozzáférési pontok és rádiós modulok terméklistaként A rádiójel sugárzást különböző szimulációs módok vizualizálják: Jó, Kielégítő, Gyenge lámpamegjelenítés, vagy pontos jelerősség dbm-ben Az egyes rádiócellák színes megjelenítése Factory Line WST Pozicionálás - szimulálás - optimálás Néhány lépéssel elérhető a megfelelő rádiós tervezés, amely fontos információkkal szolgál az anyagszükségletről a későbbi installációkhoz: Hány hozzáférési pontra van szükség ahhoz, hogy rádiótechnikailag lefedjük az egész területet? Rádiótechnikailag melyik a legalkalmasabb telepítési hely? Milyen előnyt nyújt a speciális antennák használata? FL WST BASIC DEMO CD Leírás Szimulációs szoftver demó verzió az ipari környezetben működő vezeték nélküli rendszerek tervezésének támogatására (korlátozott memórialehetőségek, nincs nyomtatási funkció) Szimulációs szoftver az ipari környezetben működő vezeték nélküli rendszerek tervezésének támogatására FL WST BASIC Műszaki adatok Hardverkövetelmény CPU legalább Pentium 4/Celeron, 1 GHz Belső memória 512 MB (RAM) Merevlemez tárkapacitás 500 MB Optikai meghajtó CD-ROM Kezelőkészülékek Egér használata javasolt követelmények Operációs rendszerek MS Windows XP (SP2), MS Windows Vista Böngésző Internet Explorer 5.5-ös verziótól felfelé Illesztőprogramok DirectX 9.0c Alapfunkció Vezeték nélküli tervezés WLAN-hoz és Bluetooth-hoz Különféle grafikaformátumok épületalaprajz háttérképeként Támogatott felhasználói nyelvek A várható rádiós besugárzás szimulálása Egymást átfedő rádiócellák redundanciájának színes ábrázolása A lesugárzott teljesítmény automatikus számítása, minden tartozékcikkel Zoom tulajdonságok, grafikus támogatás a környezeti modell rajzolásánál A nyomtatási mód lehetőséget nyújt arra, hogy riportot készítsünk a teljes projektről (a demo-verziónál nincs erre lehetőség). német, angol PHOENIX CONTACT 41

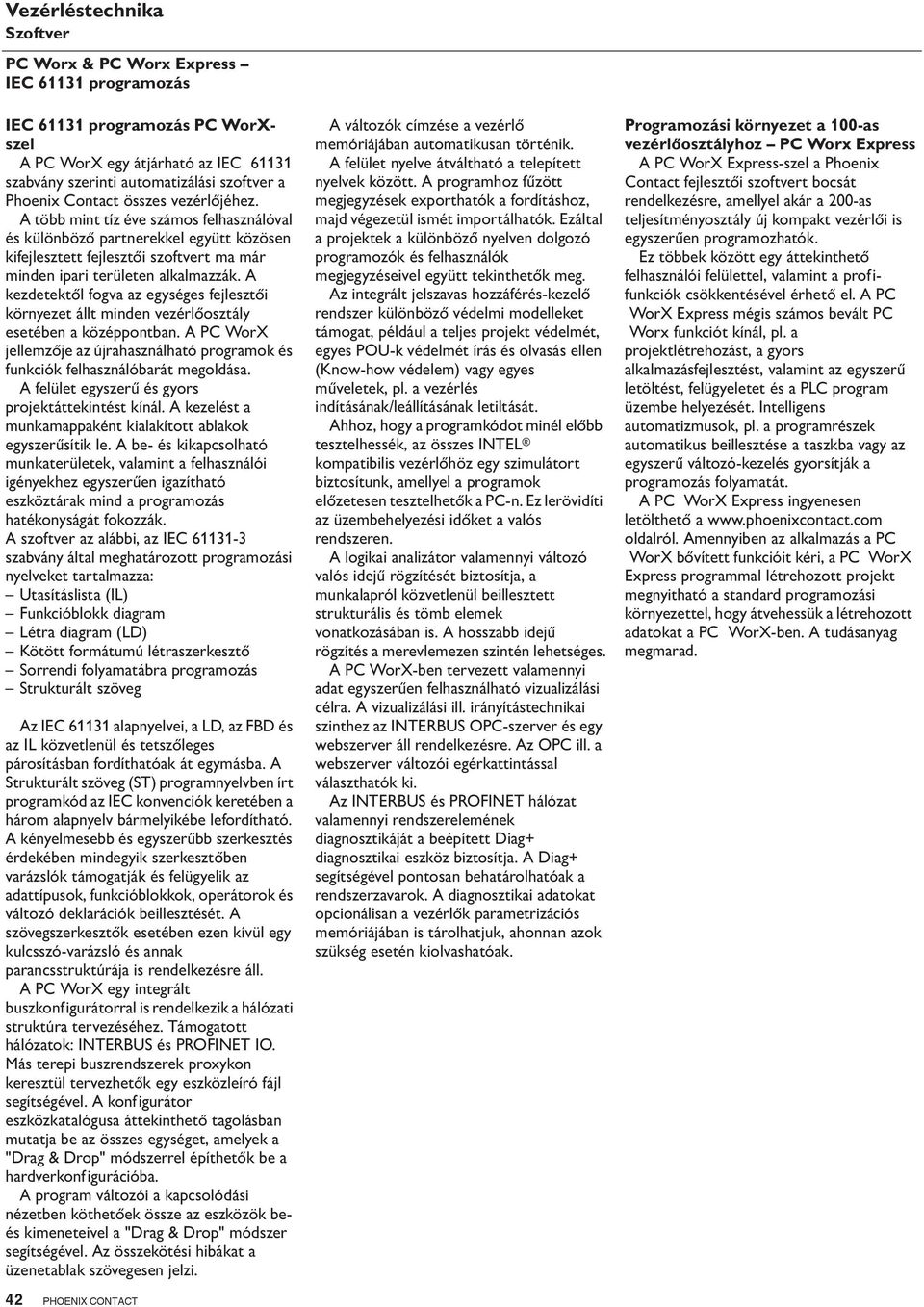

9 PC Worx & PC Worx Express IEC programozás IEC programozás PC WorXszel A PC WorX egy átjárható az IEC szabvány szerinti automatizálási szoftver a Phoenix Contact összes vezérlőjéhez. A több mint tíz éve számos felhasználóval és különböző partnerekkel együtt közösen kifejlesztett fejlesztői szoftvert ma már minden ipari területen alkalmazzák. A kezdetektől fogva az es fejlesztői környezet állt minden vezérlőosztály esetében a középpontban. A PC WorX jellemzője az újrahasználható programok és funkciók felhasználóbarát megoldása. A felület egyszerű és gyors projektáttekintést kínál. A kezelést a munkamappaként kialakított ablakok egyszerűsítik le. A be- és kikapcsolható munkaterületek, valamint a felhasználói igényekhez egyszerűen igazítható eszköztárak mind a programozás hatékonyságát fokozzák. A szoftver az alábbi, az IEC szabvány által meghatározott programozási nyelveket tartalmazza: Utasításlista (IL) Funkcióblokk diagram Létra diagram (LD) Kötött formátumú létraszerkesztő Sorrendi folyamatábra programozás Strukturált szöveg Az IEC alapnyelvei, a LD, az FBD és az IL közvetlenül és tetszőleges párosításban fordíthatóak át egymásba. A Strukturált szöveg (ST) programnyelvben írt programkód az IEC konvenciók keretében a három alapnyelv bármelyikébe lefordítható. A kényelmesebb és egyszerűbb szerkesztés érdekében mindegyik szerkesztőben varázslók támogatják és felügyelik az adattípusok, funkcióblokkok, operátorok és változó deklarációk beillesztését. A szövegszerkesztők esetében ezen kívül egy kulcsszó-varázsló és annak parancsstruktúrája is rendelkezésre áll. A PC WorX egy integrált buszkonfigurátorral is rendelkezik a hálózati struktúra tervezéséhez. Támogatott hálózatok: INTERBUS és PROFINET IO. Más terepi buszrendszerek proxykon keresztül tervezhetők egy eszközleíró fájl segítségével. A konfigurátor eszközkatalógusa áttekinthető tagolásban mutatja be az összes et, amelyek a "Drag & Drop" módszerrel építhetők be a hardverkonfigurációba. A program változói a kapcsolódási nézetben köthetőek össze az eszközök beés kimeneteivel a "Drag & Drop" módszer segítségével. Az összekötési hibákat a üzenetablak szövegesen jelzi. 42 PHOENIX CONTACT A változók címzése a vezérlő memóriájában automatikusan történik. A felület nyelve átváltható a telepített nyelvek között. A programhoz fűzött megjegyzések exporthatók a fordításhoz, majd végezetül ismét importálhatók. Ezáltal a projektek a különböző nyelven dolgozó programozók és felhasználók megjegyzéseivel együtt tekinthetők meg. Az integrált jelszavas hozzáférés-kezelő rendszer különböző védelmi modelleket támogat, például a teljes projekt védelmét, egyes POU-k védelmét írás és olvasás ellen (Know-how védelem) vagy egyes műveletek, pl. a vezérlés indításának/leállításának letiltását. Ahhoz, hogy a programkódot minél előbb tesztelhessék, az összes INTEL kompatibilis vezérlőhöz egy szimulátort biztosítunk, amellyel a programok előzetesen tesztelhetők a PC-n. Ez lerövidíti az üzembehelyezési időket a valós rendszeren. A logikai analizátor valamennyi változó valós idejű rögzítését biztosítja, a munkalapról közvetlenül beillesztett strukturális és tömb elemek vonatkozásában is. A hosszabb idejű rögzítés a merevlemezen szintén lehetséges. A PC WorX-ben tervezett valamennyi adat egyszerűen felhasználható vizualizálási célra. A vizualizálási ill. irányítástechnikai szinthez az INTERBUS OPC-szerver és egy webszerver áll rendelkezésre. Az OPC ill. a webszerver változói egérkattintással választhatók ki. Az INTERBUS és PROFINET hálózat valamennyi rendszerelemének diagnosztikáját a beépített Diag+ diagnosztikai eszköz biztosítja. A Diag+ segítségével pontosan behatárolhatóak a rendszerzavarok. A diagnosztikai adatokat opcionálisan a vezérlők parametrizációs memóriájában is tárolhatjuk, ahonnan azok szükség esetén kiolvashatóak. Programozási környezet a 100-as vezérlőosztályhoz PC Worx Express A PC WorX Express-szel a Phoenix Contact fejlesztői szoftvert bocsát rendelkezésre, amellyel akár a 200-as teljesítményosztály új kompakt vezérlői is egyszerűen programozhatók. Ez többek között egy áttekinthető felhasználói felülettel, valamint a profifunkciók csökkentésével érhető el. A PC WorX Express mégis számos bevált PC Worx funkciót kínál, pl. a projektlétrehozást, a gyors alkalmazásfejlesztést, valamint az egyszerű letöltést, felügyeletet és a PLC program üzembe helyezését. Intelligens automatizmusok, pl. a programrészek automatikus beillesztése a taszkba vagy az egyszerű változó-kezelés gyorsítják a programozás folyamatát. A PC WorX Express ingyenesen letölthető a oldalról. Amennyiben az alkalmazás a PC WorX bővített funkcióit kéri, a PC WorX Express programmal létrehozott projekt megnyitható a standard programozási környezettel, hogy átvehessük a létrehozott adatokat a PC WorX-ben. A tudásanyag megmarad.

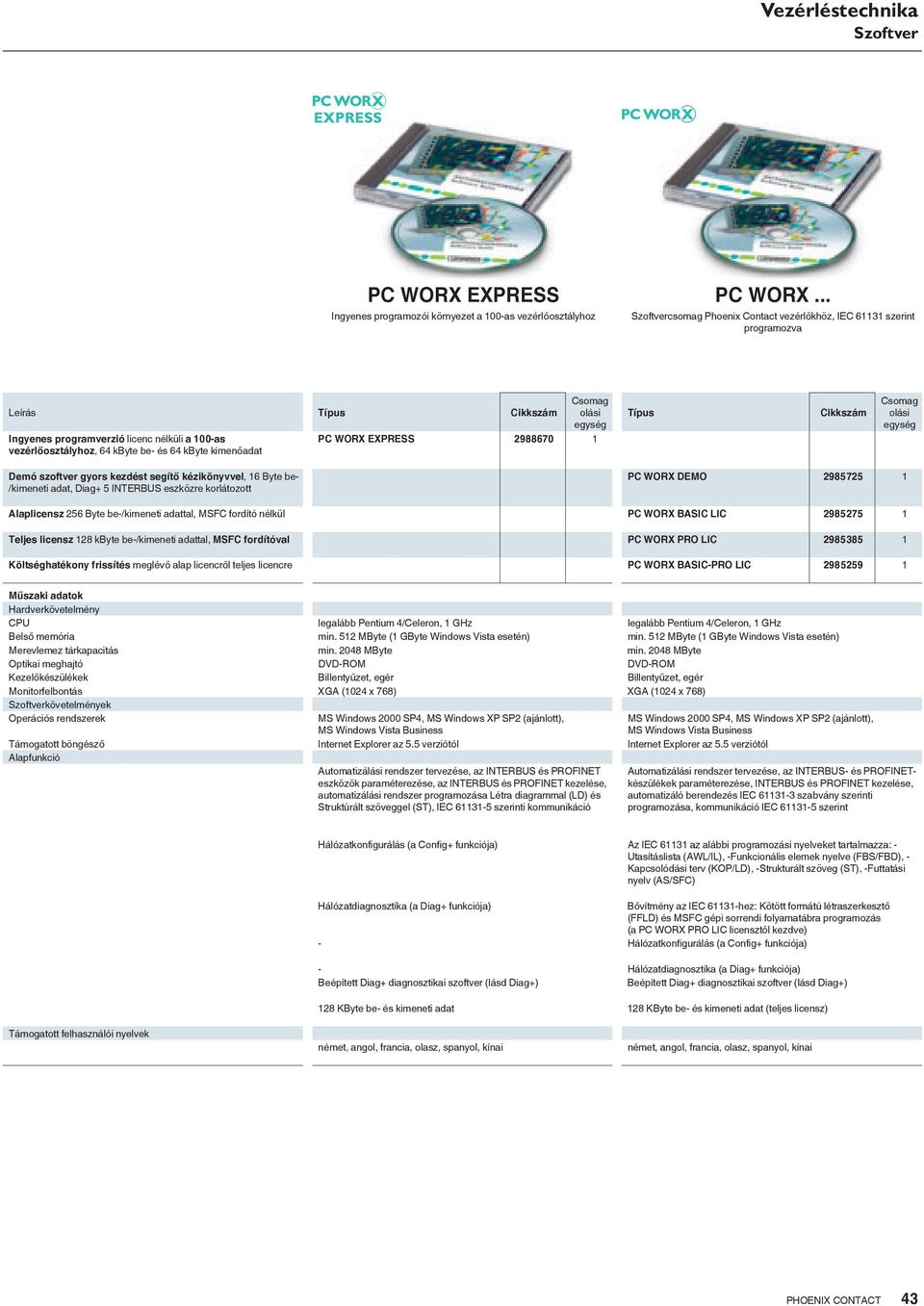

10 PC WORX EXPRESS Ingyenes programozói környezet a 100-as vezérlőosztályhoz PC WORX... csomag Phoenix Contact vezérlőkhöz, IEC szerint programozva PC WORX EXPRESS Leírás Ingyenes programverzió licenc nélküli a 100-as vezérlőosztályhoz, 64 kbyte be- és 64 kbyte kimenőadat Demó szoftver gyors kezdést segítő kézikönyvvel, 16 Byte be- /kimeneti adat, Diag+ 5 INTERBUS eszközre korlátozott PC WORX DEMO Alaplicensz 256 Byte be-/kimeneti adattal, MSFC fordító nélkül PC WORX BASIC LIC Teljes licensz 128 kbyte be-/kimeneti adattal, MSFC fordítóval PC WORX PRO LIC Költséghatékony frissítés meglévő alap licencről teljes licencre PC WORX BASIC-PRO LIC Műszaki adatok Hardverkövetelmény CPU legalább Pentium 4/Celeron, 1 GHz legalább Pentium 4/Celeron, 1 GHz Belső memória min. 512 MByte (1 GByte Windows Vista esetén) min. 512 MByte (1 GByte Windows Vista esetén) Merevlemez tárkapacitás min MByte min MByte Optikai meghajtó DVD-ROM DVD-ROM Kezelőkészülékek Billentyűzet, egér Billentyűzet, egér Monitorfelbontás XGA (1024 x 768) XGA (1024 x 768) követelmények Operációs rendszerek MS Windows 2000 SP4, MS Windows XP SP2 (ajánlott), MS Windows Vista Business Támogatott böngésző Internet Explorer az 5.5 verziótól Internet Explorer az 5.5 verziótól Alapfunkció Automatizálási rendszer tervezése, az INTERBUS és PROFINET eszközök paraméterezése, az INTERBUS és PROFINET kezelése, automatizálási rendszer programozása Létra diagrammal (LD) és Struktúrált szöveggel (ST), IEC szerinti kommunikáció MS Windows 2000 SP4, MS Windows XP SP2 (ajánlott), MS Windows Vista Business Automatizálási rendszer tervezése, az INTERBUS- és PROFINETkészülékek paraméterezése, INTERBUS és PROFINET kezelése, automatizáló berendezés IEC szabvány szerinti programozása, kommunikáció IEC szerint Hálózatkonfigurálás (a Config+ funkciója) Az IEC az alábbi programozási nyelveket tartalmazza: - Utasításlista (AWL/IL), -Funkcionális elemek nyelve (FBS/FBD), - Kapcsolódási terv (KOP/LD), -Strukturált szöveg (ST), -Futtatási nyelv (AS/SFC) Hálózatdiagnosztika (a Diag+ funkciója) Bővítmény az IEC hez: Kötött formátú létraszerkesztő (FFLD) és MSFC gépi sorrendi folyamatábra programozás (a PC WORX PRO LIC licensztől kezdve) - Hálózatkonfigurálás (a Config+ funkciója) - Hálózatdiagnosztika (a Diag+ funkciója) Beépített Diag+ diagnosztikai szoftver (lásd Diag+) Beépített Diag+ diagnosztikai szoftver (lásd Diag+) 128 KByte be- és kimeneti adat 128 KByte be- és kimeneti adat (teljes licensz) Támogatott felhasználói nyelvek német, angol, francia, olasz, spanyol, kínai német, angol, francia, olasz, spanyol, kínai PHOENIX CONTACT 43

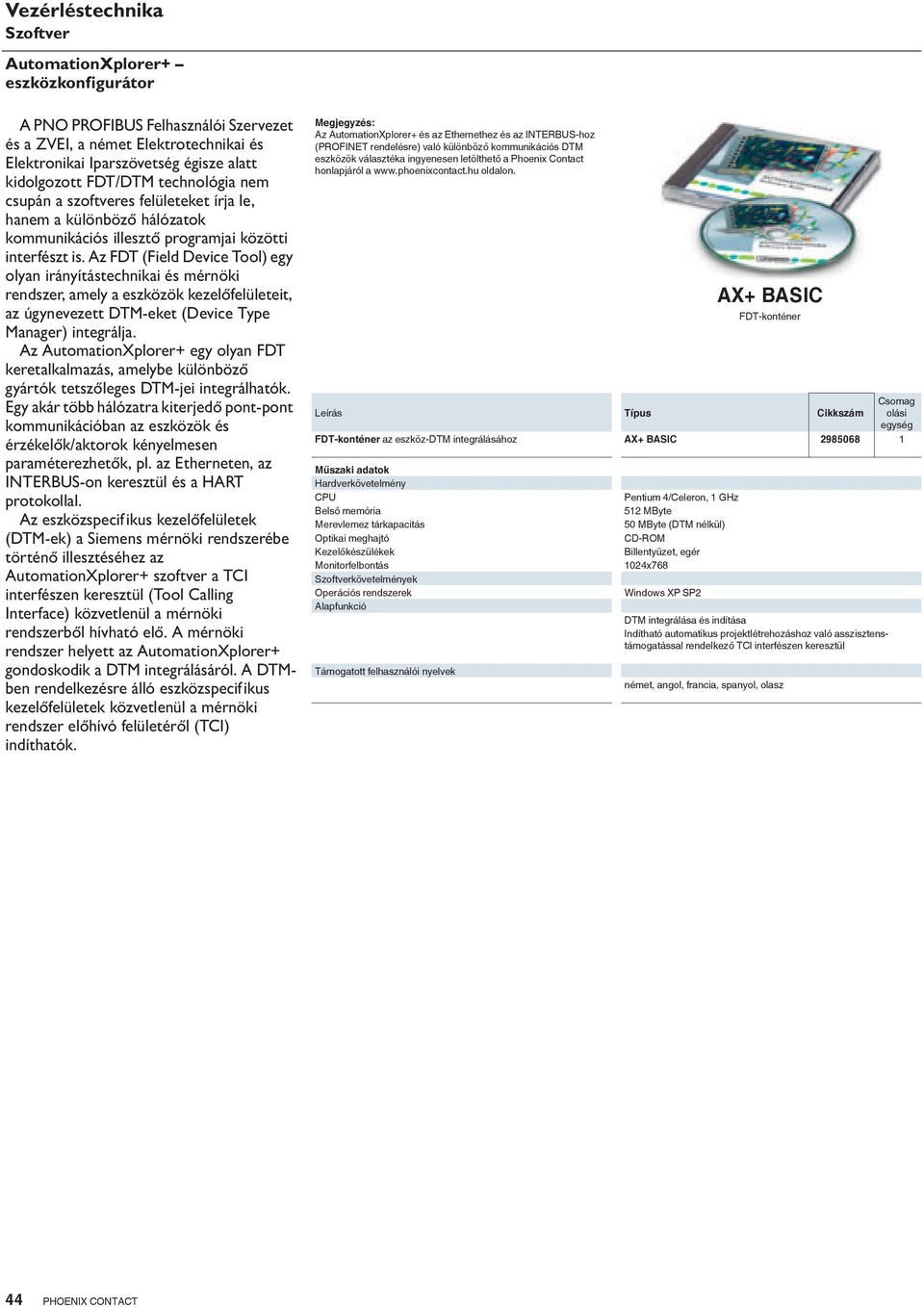

11 AutomationXplorer+ eszközkonfigurátor A PNO PROFIBUS Felhasználói Szervezet és a ZVEI, a német Elektrotechnikai és Elektronikai Iparszövetség égisze alatt kidolgozott FDT/DTM technológia nem csupán a szoftveres felületeket írja le, hanem a különböző hálózatok kommunikációs illesztő programjai közötti interfészt is. Az FDT (Field Device Tool) egy olyan irányítástechnikai és mérnöki rendszer, amely a eszközök kezelőfelületeit, az úgynevezett DTM-eket (Device Type Manager) integrálja. Az AutomationXplorer+ egy olyan FDT keretalkalmazás, amelybe különböző gyártók tetszőleges DTM-jei integrálhatók. Egy akár több hálózatra kiterjedő pont-pont kommunikációban az eszközök és érzékelők/aktorok kényelmesen paraméterezhetők, pl. az Etherneten, az INTERBUS-on keresztül és a HART protokollal. Az eszközspecifikus kezelőfelületek (DTM-ek) a Siemens mérnöki rendszerébe történő illesztéséhez az AutomationXplorer+ szoftver a TCI interfészen keresztül (Tool Calling Interface) közvetlenül a mérnöki rendszerből hívható elő. A mérnöki rendszer helyett az AutomationXplorer+ gondoskodik a DTM integrálásáról. A DTMben rendelkezésre álló eszközspecifikus kezelőfelületek közvetlenül a mérnöki rendszer előhívó felületéről (TCI) indíthatók. Megjegyzés: Az AutomationXplorer+ és az Ethernethez és az INTERBUS-hoz (PROFINET rendelésre) való különböző kommunikációs DTM eszközök választéka ingyenesen letölthető a Phoenix Contact honlapjáról a oldalon. Leírás FDT-konténer az eszköz-dtm integrálásához AX+ BASIC Műszaki adatok Hardverkövetelmény CPU Belső memória Merevlemez tárkapacitás Optikai meghajtó Kezelőkészülékek Monitorfelbontás követelmények Operációs rendszerek Alapfunkció Támogatott felhasználói nyelvek Pentium 4/Celeron, 1 GHz 512 MByte 50 MByte (DTM nélkül) CD-ROM Billentyűzet, egér 1024x768 Windows XP SP2 AX+ BASIC FDT-konténer DTM integrálása és indítása Indítható automatikus projektlétrehozáshoz való asszisztenstámogatással rendelkező TCI interfészen keresztül német, angol, francia, spanyol, olasz 44 PHOENIX CONTACT

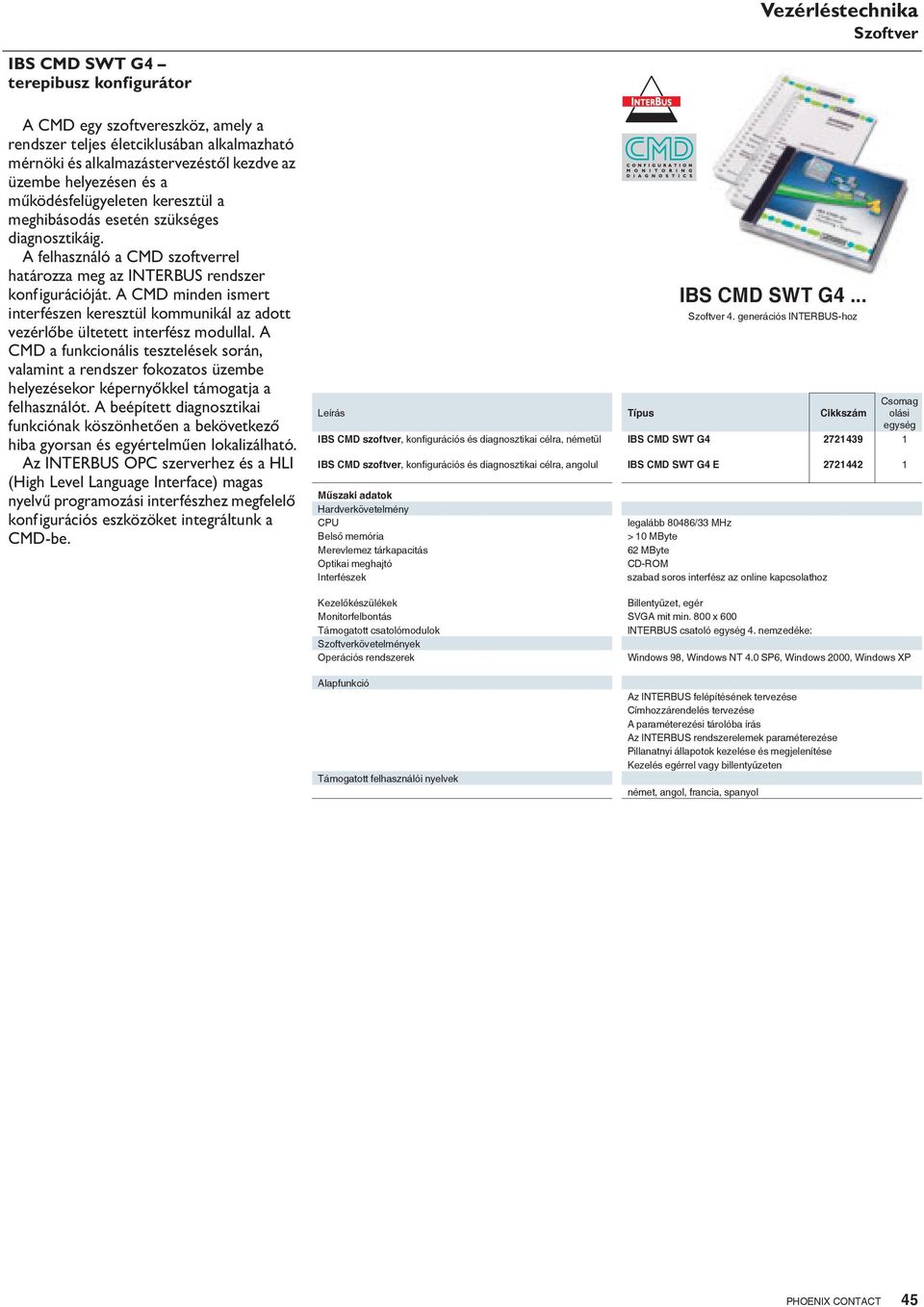

12 IBS CMD SWT G4 terepibusz konfigurátor Vezérléstechnika A CMD egy szoftvereszköz, amely a rendszer teljes életciklusában alkalmazható mérnöki és alkalmazástervezéstől kezdve az üzembe helyezésen és a működésfelügyeleten keresztül a meghibásodás esetén szükséges diagnosztikáig. A felhasználó a CMD szoftverrel határozza meg az INTERBUS rendszer konfigurációját. A CMD minden ismert interfészen keresztül kommunikál az adott vezérlőbe ültetett interfész modullal. A CMD a funkcionális tesztelések során, valamint a rendszer fokozatos üzembe helyezésekor képernyőkkel támogatja a felhasználót. A beépített diagnosztikai funkciónak köszönhetően a bekövetkező hiba gyorsan és egyértelműen lokalizálható. Az INTERBUS OPC szerverhez és a HLI (High Level Language Interface) magas nyelvű programozási interfészhez megfelelő konfigurációs eszközöket integráltunk a CMD-be. Leírás IBS CMD szoftver, konfigurációs és diagnosztikai célra, németül IBS CMD SWT G IBS CMD szoftver, konfigurációs és diagnosztikai célra, angolul IBS CMD SWT G4 E Műszaki adatok Hardverkövetelmény CPU Belső memória Merevlemez tárkapacitás Optikai meghajtó Interfészek IBS CMD SWT G generációs INTERBUS-hoz legalább 80486/33 MHz > 10 MByte 62 MByte CD-ROM szabad soros interfész az online kapcsolathoz Kezelőkészülékek Billentyűzet, egér Monitorfelbontás SVGA mit min. 800 x 600 Támogatott csatolómodulok INTERBUS csatoló 4. nemzedéke: követelmények Operációs rendszerek Windows 98, Windows NT 4.0 SP6, Windows 2000, Windows XP Alapfunkció Támogatott felhasználói nyelvek Az INTERBUS felépítésének tervezése Címhozzárendelés tervezése A paraméterezési tárolóba írás Az INTERBUS rendszerelemek paraméterezése Pillanatnyi állapotok kezelése és megjelenítése Kezelés egérrel vagy billentyűzeten német, angol, francia, spanyol PHOENIX CONTACT 45

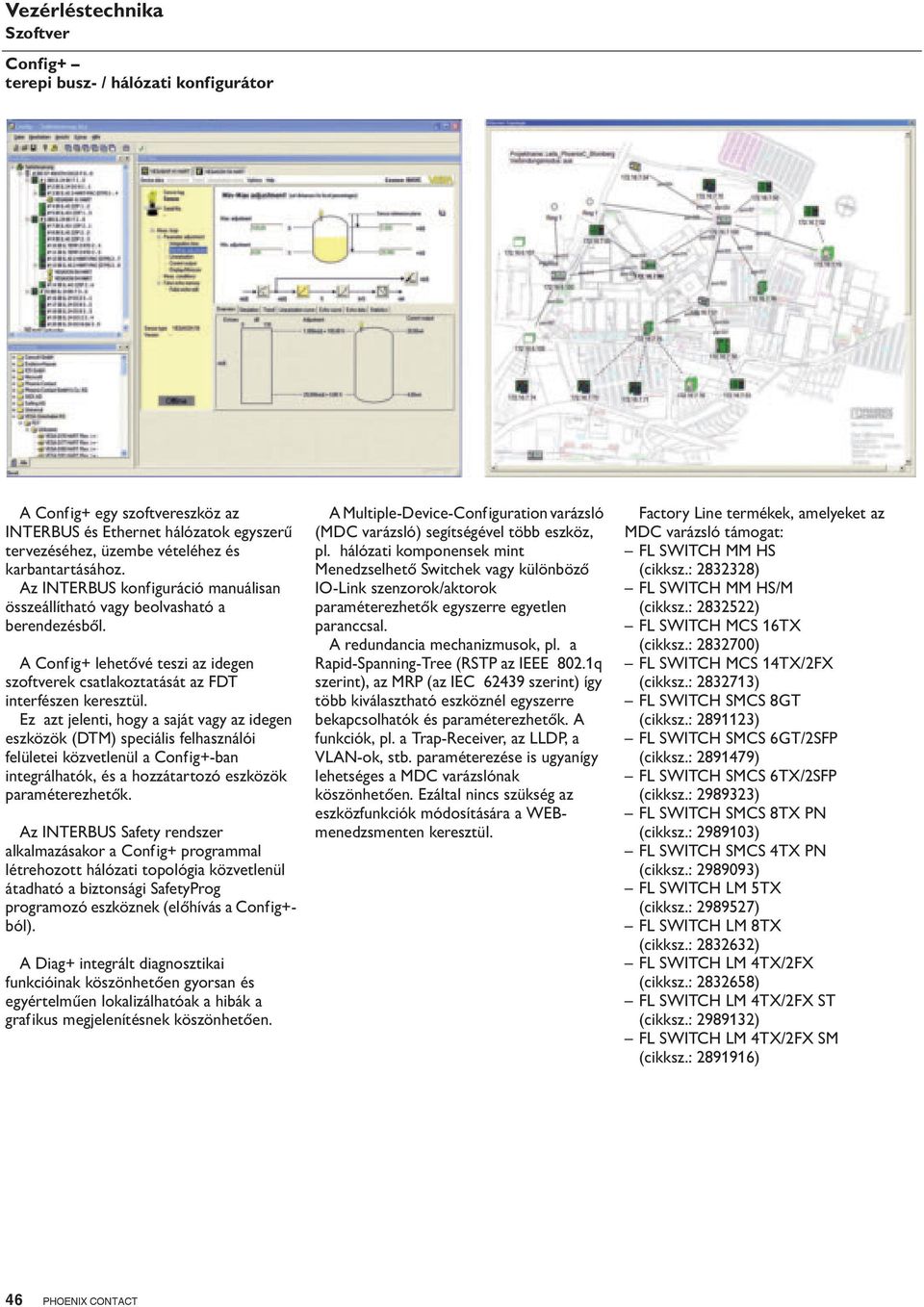

13 Config+ terepi busz- / hálózati konfigurátor A Config+ egy szoftvereszköz az INTERBUS és Ethernet hálózatok egyszerű tervezéséhez, üzembe vételéhez és karbantartásához. Az INTERBUS konfiguráció manuálisan összeállítható vagy beolvasható a berendezésből. A Config+ lehetővé teszi az idegen szoftverek csatlakoztatását az FDT interfészen keresztül. Ez azt jelenti, hogy a saját vagy az idegen eszközök (DTM) speciális felhasználói felületei közvetlenül a Config+-ban integrálhatók, és a hozzátartozó eszközök paraméterezhetők. Az INTERBUS Safety rendszer alkalmazásakor a Config+ programmal létrehozott hálózati topológia közvetlenül átadható a biztonsági SafetyProg programozó eszköznek (előhívás a Config+ból). A Diag+ integrált diagnosztikai funkcióinak köszönhetően gyorsan és egyértelműen lokalizálhatóak a hibák a grafikus megjelenítésnek köszönhetően. A Multiple-Device-Configuration varázsló (MDC varázsló) segítségével több eszköz, pl. hálózati komponensek mint Menedzselhető Switchek vagy különböző IO-Link szenzorok/aktorok paraméterezhetők egyszerre egyetlen paranccsal. A redundancia mechanizmusok, pl. a Rapid-Spanning-Tree (RSTP az IEEE 802.1q szerint), az MRP (az IEC szerint) így több kiválasztható eszköznél egyszerre bekapcsolhatók és paraméterezhetők. A funkciók, pl. a Trap-Receiver, az LLDP, a VLAN-ok, stb. paraméterezése is ugyanígy lehetséges a MDC varázslónak köszönhetően. Ezáltal nincs szükség az eszközfunkciók módosítására a WEBmenedzsmenten keresztül. Factory Line termékek, amelyeket az MDC varázsló támogat: FL SWITCH MM HS (cikksz.: ) FL SWITCH MM HS/M (cikksz.: ) FL SWITCH MCS 16TX (cikksz.: ) FL SWITCH MCS 14TX/2FX (cikksz.: ) FL SWITCH SMCS 8GT (cikksz.: ) FL SWITCH SMCS 6GT/2SFP (cikksz.: ) FL SWITCH SMCS 6TX/2SFP (cikksz.: ) FL SWITCH SMCS 8TX PN (cikksz.: ) FL SWITCH SMCS 4TX PN (cikksz.: ) FL SWITCH LM 5TX (cikksz.: ) FL SWITCH LM 8TX (cikksz.: ) FL SWITCH LM 4TX/2FX (cikksz.: ) FL SWITCH LM 4TX/2FX ST (cikksz.: ) FL SWITCH LM 4TX/2FX SM (cikksz.: ) 46 PHOENIX CONTACT

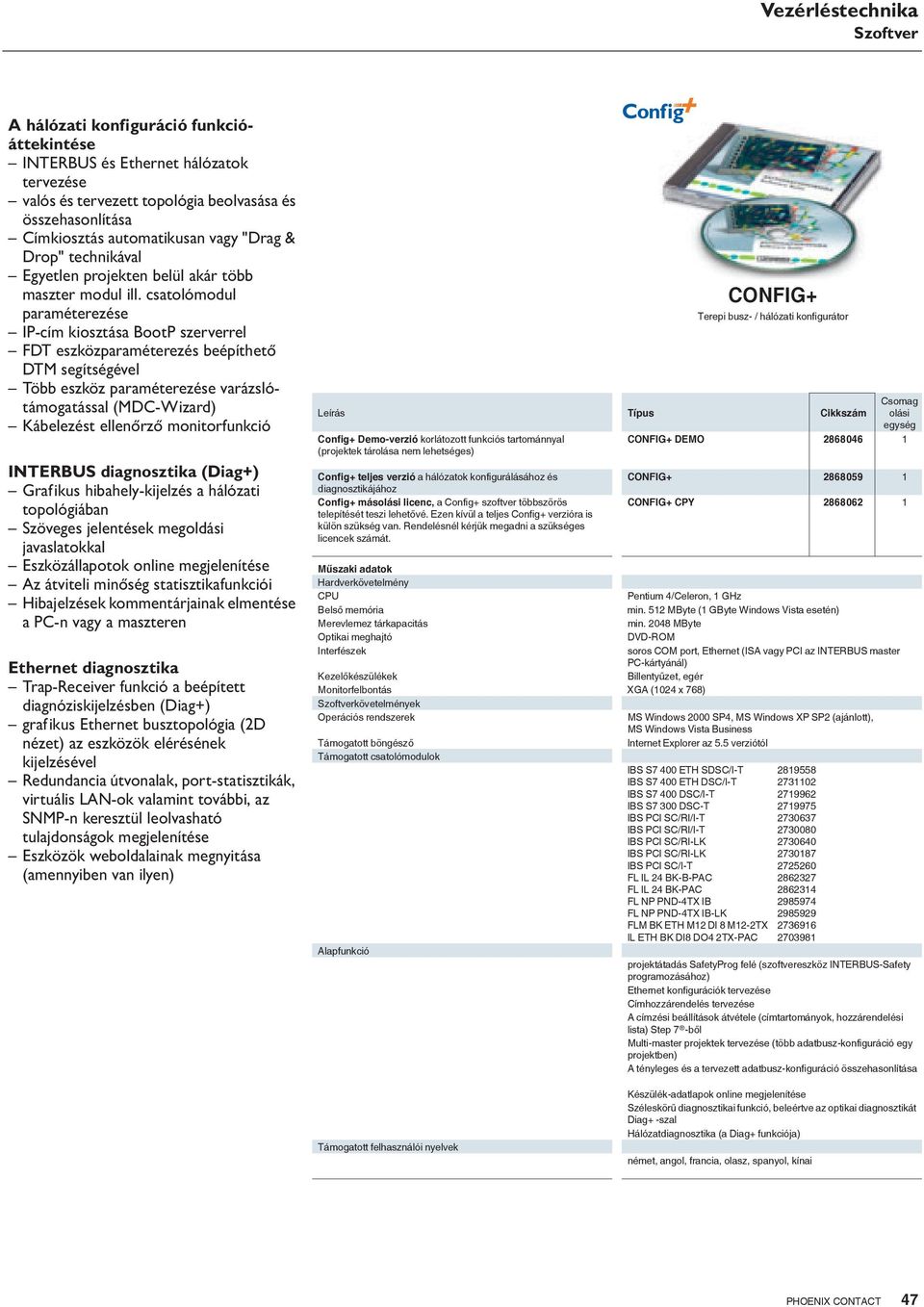

14 A hálózati konfiguráció funkcióáttekintése INTERBUS és Ethernet hálózatok tervezése valós és tervezett topológia beolvasása és összehasonlítása Címkiosztás automatikusan vagy "Drag & Drop" technikával Egyetlen projekten belül akár több maszter modul ill. csatolómodul paraméterezése IP-cím kiosztása BootP szerverrel FDT eszközparaméterezés beépíthető DTM segítségével Több eszköz paraméterezése varázslótámogatással (MDC-Wizard) Kábelezést ellenőrző monitorfunkció INTERBUS diagnosztika (Diag+) Grafikus hibahely-kijelzés a hálózati topológiában Szöveges jelentések megoldási javaslatokkal Eszközállapotok online megjelenítése Az átviteli minőség statisztikafunkciói Hibajelzések kommentárjainak elmentése a PC-n vagy a maszteren Ethernet diagnosztika Trap-Receiver funkció a beépített diagnóziskijelzésben (Diag+) grafikus Ethernet busztopológia (2D nézet) az eszközök elérésének kijelzésével Redundancia útvonalak, port-statisztikák, virtuális LAN-ok valamint további, az SNMP-n keresztül leolvasható tulajdonságok megjelenítése Eszközök weboldalainak megnyitása (amennyiben van ilyen) Config CONFIG+ DEMO Leírás Config+ Demo-verzió korlátozott funkciós tartománnyal (projektek tárolása nem lehetséges) Config+ teljes verzió a hálózatok konfigurálásához és diagnosztikájához Config+ más licenc, a Config+ szoftver többszörös telepítését teszi lehetővé. Ezen kívül a teljes Config+ verzióra is külön szükség van. Rendelésnél kérjük megadni a szükséges licencek számát. CONFIG+ Terepi busz- / hálózati konfigurátor CONFIG CONFIG+ CPY Műszaki adatok Hardverkövetelmény CPU Pentium 4/Celeron, 1 GHz Belső memória min. 512 MByte (1 GByte Windows Vista esetén) Merevlemez tárkapacitás min MByte Optikai meghajtó DVD-ROM Interfészek soros COM port, Ethernet (ISA vagy PCI az INTERBUS master PC-kártyánál) Kezelőkészülékek Billentyűzet, egér Monitorfelbontás XGA (1024 x 768) követelmények Operációs rendszerek MS Windows 2000 SP4, MS Windows XP SP2 (ajánlott), MS Windows Vista Business Támogatott böngésző Internet Explorer az 5.5 verziótól Támogatott csatolómodulok IBS S7 400 ETH SDSC/I-T IBS S7 400 ETH DSC/I-T IBS S7 400 DSC/I-T IBS S7 300 DSC-T IBS PCI SC/RI/I-T IBS PCI SC/RI/I-T IBS PCI SC/RI-LK IBS PCI SC/RI-LK IBS PCI SC/I-T FL IL 24 BK-B-PAC FL IL 24 BK-PAC FL NP PND-4TX IB FL NP PND-4TX IB-LK FLM BK ETH M12 DI 8 M12-2TX IL ETH BK DI8 DO4 2TX-PAC Alapfunkció projektátadás SafetyProg felé (szoftvereszköz INTERBUS-Safety programozásához) Ethernet konfigurációk tervezése Címhozzárendelés tervezése A címzési beállítások átvétele (címtartományok, hozzárendelési lista) Step 7 -ből Multi-master projektek tervezése (több adatbusz-konfiguráció egy projektben) A tényleges és a tervezett adatbusz-konfiguráció összehasonlítása Támogatott felhasználói nyelvek Készülék-adatlapok online megjelenítése Széleskörű diagnosztikai funkció, beleértve az optikai diagnosztikát Diag+ -szal Hálózatdiagnosztika (a Diag+ funkciója) német, angol, francia, olasz, spanyol, kínai PHOENIX CONTACT 47

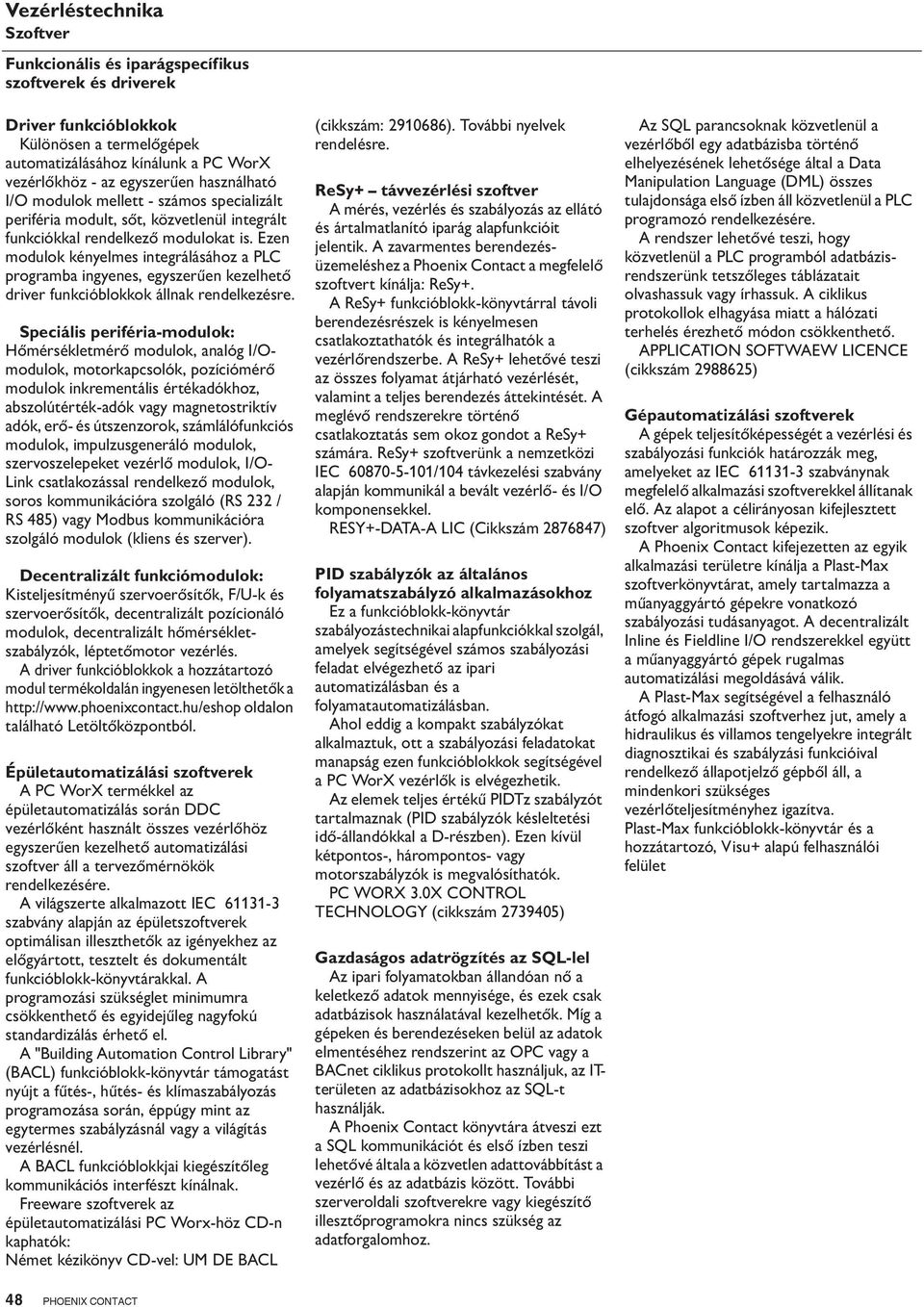

15 Funkcionális és iparágspecífikus szoftverek és driverek Driver funkcióblokkok Különösen a termelőgépek automatizálásához kínálunk a PC WorX vezérlőkhöz - az egyszerűen használható I/O modulok mellett - számos specializált periféria modult, sőt, közvetlenül integrált funkciókkal rendelkező modulokat is. Ezen modulok kényelmes integrálásához a PLC programba ingyenes, egyszerűen kezelhető driver funkcióblokkok állnak rendelkezésre. Speciális periféria-modulok: Hőmérsékletmérő modulok, analóg I/Omodulok, motorkapcsolók, pozíciómérő modulok inkrementális értékadókhoz, abszolútérték-adók vagy magnetostriktív adók, erő- és útszenzorok, számlálófunkciós modulok, impulzusgeneráló modulok, szervoszelepeket vezérlő modulok, I/O- Link csatlakozással rendelkező modulok, soros kommunikációra szolgáló (RS 232 / RS 485) vagy Modbus kommunikációra szolgáló modulok (kliens és szerver). Decentralizált funkciómodulok: Kisteljesítményű szervoerősítők, F/U-k és szervoerősítők, decentralizált pozícionáló modulok, decentralizált hőmérsékletszabályzók, léptetőmotor vezérlés. A driver funkcióblokkok a hozzátartozó modul termékoldalán ingyenesen letölthetők a oldalon található Letöltőközpontból. Épületautomatizálási szoftverek A PC WorX termékkel az épületautomatizálás során DDC vezérlőként használt összes vezérlőhöz egyszerűen kezelhető automatizálási szoftver áll a tervezőmérnökök rendelkezésére. A világszerte alkalmazott IEC szabvány alapján az épületszoftverek optimálisan illeszthetők az igényekhez az előgyártott, tesztelt és dokumentált funkcióblokk-könyvtárakkal. A programozási szükséglet minimumra csökkenthető és egyidejűleg nagyfokú standardizálás érhető el. A "Building Automation Control Library" (BACL) funkcióblokk-könyvtár támogatást nyújt a fűtés-, hűtés- és klímaszabályozás programozása során, éppúgy mint az egytermes szabályzásnál vagy a világítás vezérlésnél. A BACL funkcióblokkjai kiegészítőleg kommunikációs interfészt kínálnak. Freeware szoftverek az épületautomatizálási PC Worx-höz CD-n kaphatók: Német kézikönyv CD-vel: UM DE BACL (cikkszám: ). További nyelvek rendelésre. ReSy+ távvezérlési szoftver A mérés, vezérlés és szabályozás az ellátó és ártalmatlanító iparág alapfunkcióit jelentik. A zavarmentes berendezésüzemeléshez a Phoenix Contact a megfelelő szoftvert kínálja: ReSy+. A ReSy+ funkcióblokk-könyvtárral távoli berendezésrészek is kényelmesen csatlakoztathatók és integrálhatók a vezérlőrendszerbe. A ReSy+ lehetővé teszi az összes folyamat átjárható vezérlését, valamint a teljes berendezés áttekintését. A meglévő rendszerekre történő csatlakoztatás sem okoz gondot a ReSy+ számára. ReSy+ szoftverünk a nemzetközi IEC /104 távkezelési szabvány alapján kommunikál a bevált vezérlő- és I/O komponensekkel. RESY+-DATA-A LIC ( ) PID szabályzók az általános folyamatszabályzó alkalmazásokhoz Ez a funkcióblokk-könyvtár szabályozástechnikai alapfunkciókkal szolgál, amelyek segítségével számos szabályozási feladat elvégezhető az ipari automatizálásban és a folyamatautomatizálásban. Ahol eddig a kompakt szabályzókat alkalmaztuk, ott a szabályozási feladatokat manapság ezen funkcióblokkok segítségével a PC WorX vezérlők is elvégezhetik. Az elemek teljes értékű PIDTz szabályzót tartalmaznak (PID szabályzók késleltetési idő-állandókkal a D-részben). Ezen kívül kétpontos-, hárompontos- vagy motorszabályzók is megvalósíthatók. PC WORX 3.0X CONTROL TECHNOLOGY (cikkszám ) Gazdaságos adatrögzítés az SQL-lel Az ipari folyamatokban állandóan nő a keletkező adatok mennyisége, és ezek csak adatbázisok használatával kezelhetők. Míg a gépeken és berendezéseken belül az adatok elmentéséhez rendszerint az OPC vagy a BACnet ciklikus protokollt használjuk, az ITterületen az adatbázisokhoz az SQL-t használják. A Phoenix Contact könyvtára átveszi ezt a SQL kommunikációt és első ízben teszi lehetővé általa a közvetlen adattovábbítást a vezérlő és az adatbázis között. További szerveroldali szoftverekre vagy kiegészítő illesztőprogramokra nincs szükség az adatforgalomhoz. Az SQL parancsoknak közvetlenül a vezérlőből egy adatbázisba történő elhelyezésének lehetősége által a Data Manipulation Language (DML) összes tulajdonsága első ízben áll közvetlenül a PLC programozó rendelkezésére. A rendszer lehetővé teszi, hogy közvetlenül a PLC programból adatbázisrendszerünk tetszőleges táblázatait olvashassuk vagy írhassuk. A ciklikus protokollok elhagyása miatt a hálózati terhelés érezhető módon csökkenthető. APPLICATION SOFTWAEW LICENCE (cikkszám ) Gépautomatizálási szoftverek A gépek teljesítőképességét a vezérlési és szabályozási funkciók határozzák meg, amelyeket az IEC szabványnak megfelelő alkalmazási szoftverekkel állítanak elő. Az alapot a célirányosan kifejlesztett szoftver algoritmusok képezik. A Phoenix Contact kifejezetten az egyik alkalmazási területre kínálja a Plast-Max szoftverkönyvtárat, amely tartalmazza a műanyaggyártó gépekre vonatkozó szabályozási tudásanyagot. A decentralizált Inline és Fieldline I/O rendszerekkel együtt a műanyaggyártó gépek rugalmas automatizálási megoldásává válik. A Plast-Max segítségével a felhasználó átfogó alkalmazási szoftverhez jut, amely a hidraulikus és villamos tengelyekre integrált diagnosztikai és szabályzási funkcióival rendelkező állapotjelző gépből áll, a mindenkori szükséges vezérlőteljesítményhez igazítva. Plast-Max funkcióblokk-könyvtár és a hozzátartozó, Visu+ alapú felhasználói felület 48 PHOENIX CONTACT

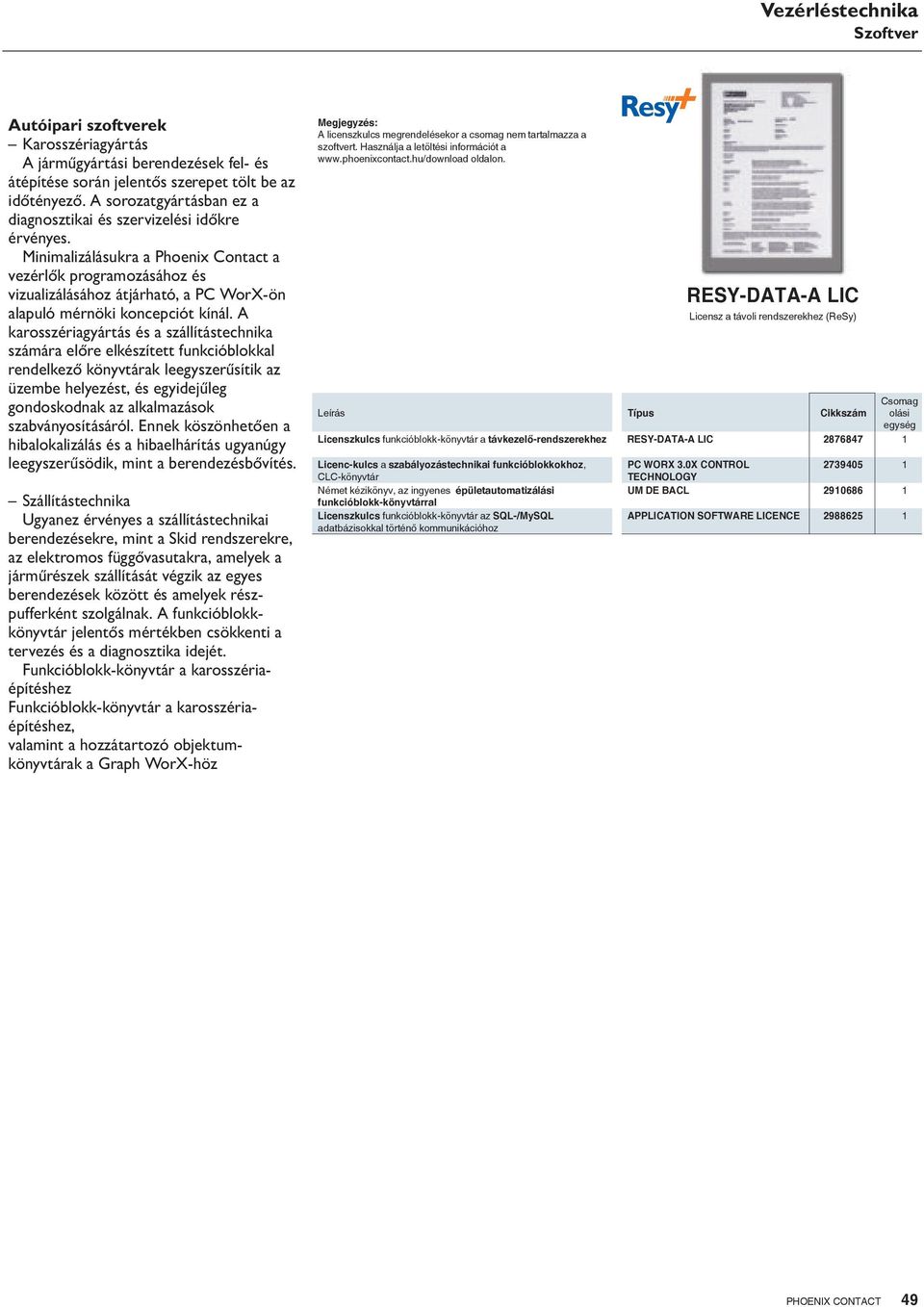

16 Autóipari szoftverek Karosszériagyártás A járműgyártási berendezések fel- és átépítése során jelentős szerepet tölt be az időtényező. A sorozatgyártásban ez a diagnosztikai és szervizelési időkre érvényes. Minimalizálásukra a Phoenix Contact a vezérlők programozásához és vizualizálásához átjárható, a PC WorX-ön alapuló mérnöki koncepciót kínál. A karosszériagyártás és a szállítástechnika számára előre elkészített funkcióblokkal rendelkező könyvtárak leegyszerűsítik az üzembe helyezést, és egyidejűleg gondoskodnak az alkalmazások szabványosításáról. Ennek köszönhetően a hibalokalizálás és a hibaelhárítás ugyanúgy leegyszerűsödik, mint a berendezésbővítés. Szállítástechnika Ugyanez érvényes a szállítástechnikai berendezésekre, mint a Skid rendszerekre, az elektromos függővasutakra, amelyek a járműrészek szállítását végzik az egyes berendezések között és amelyek részpufferként szolgálnak. A funkcióblokkkönyvtár jelentős mértékben csökkenti a tervezés és a diagnosztika idejét. Funkcióblokk-könyvtár a karosszériaépítéshez Funkcióblokk-könyvtár a karosszériaépítéshez, valamint a hozzátartozó objektumkönyvtárak a Graph WorX-höz Megjegyzés: A licenszkulcs megrendelésekor a csomag nem tartalmazza a szoftvert. Használja a letöltési információt a oldalon. Leírás Licenszkulcs funkcióblokk-könyvtár a távkezelő-rendszerekhez RESY-DATA-A LIC Licenc-kulcs a szabályozástechnikai funkcióblokkokhoz, CLC-könyvtár Német kézikönyv, az ingyenes épületautomatizálási funkcióblokk-könyvtárral Licenszkulcs funkcióblokk-könyvtár az SQL-/MySQL adatbázisokkal történő kommunikációhoz RESY-DATA-A LIC Licensz a távoli rendszerekhez (ReSy) PC WORX 3.0X CONTROL TECHNOLOGY UM DE BACL APPLICATION SOFTWARE LICENCE PHOENIX CONTACT 49

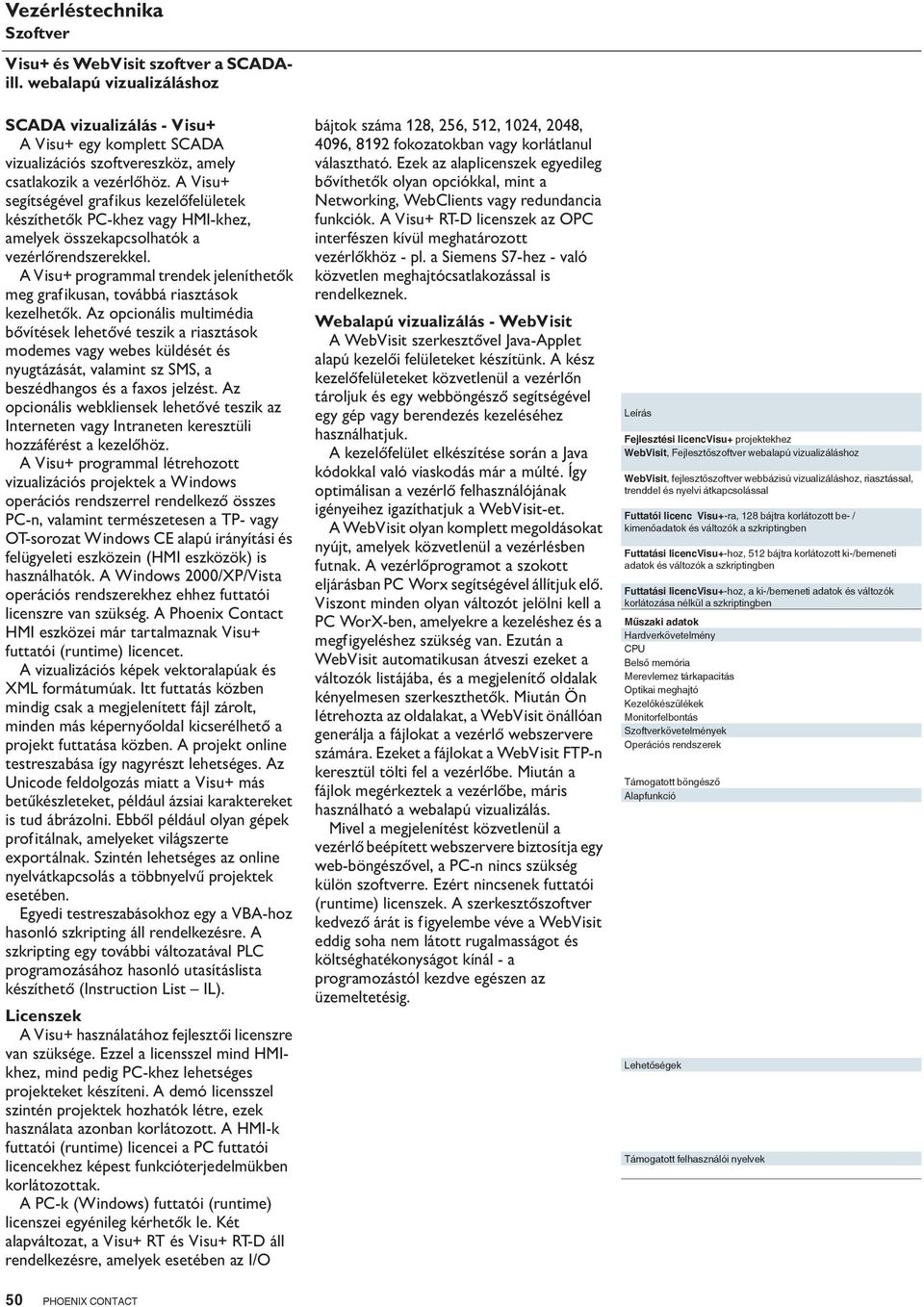

17 Visu+ és WebVisit szoftver a SCADAill. webalapú vizualizáláshoz SCADA vizualizálás - Visu+ A Visu+ egy komplett SCADA vizualizációs szoftvereszköz, amely csatlakozik a vezérlőhöz. A Visu+ segítségével grafikus kezelőfelületek készíthetők PC-khez vagy HMI-khez, amelyek összekapcsolhatók a vezérlőrendszerekkel. A Visu+ programmal trendek jeleníthetők meg grafikusan, továbbá riasztások kezelhetők. Az opcionális multimédia bővítések lehetővé teszik a riasztások modemes vagy webes küldését és nyugtázását, valamint sz SMS, a beszédhangos és a faxos jelzést. Az opcionális webkliensek lehetővé teszik az Interneten vagy Intraneten keresztüli hozzáférést a kezelőhöz. A Visu+ programmal létrehozott vizualizációs projektek a Windows operációs rendszerrel rendelkező összes PC-n, valamint természetesen a TP- vagy OT-sorozat Windows CE alapú irányítási és felügyeleti eszközein (HMI eszközök) is használhatók. A Windows 2000/XP/Vista operációs rendszerekhez ehhez futtatói licenszre van szükség. A Phoenix Contact HMI eszközei már tartalmaznak Visu+ futtatói (runtime) licencet. A vizualizációs képek vektoralapúak és XML formátumúak. Itt futtatás közben mindig csak a megjelenített fájl zárolt, minden más képernyőoldal kicserélhető a projekt futtatása közben. A projekt online testreszabása így nagyrészt lehetséges. Az Unicode feldolgozás miatt a Visu+ más betűkészleteket, például ázsiai karaktereket is tud ábrázolni. Ebből például olyan gépek profitálnak, amelyeket világszerte exportálnak. Szintén lehetséges az online nyelvátkapcsolás a többnyelvű projektek esetében. Egyedi testreszabásokhoz egy a VBA-hoz hasonló szkripting áll rendelkezésre. A szkripting egy további változatával PLC programozásához hasonló utasításlista készíthető (Instruction List IL). Licenszek A Visu+ használatához fejlesztői licenszre van szüksége. Ezzel a licensszel mind HMIkhez, mind pedig PC-khez lehetséges projekteket készíteni. A demó licensszel szintén projektek hozhatók létre, ezek használata azonban korlátozott. A HMI-k futtatói (runtime) licencei a PC futtatói licencekhez képest funkcióterjedelmükben korlátozottak. A PC-k (Windows) futtatói (runtime) licenszei egyénileg kérhetők le. Két alapváltozat, a Visu+ RT és Visu+ RT-D áll rendelkezésre, amelyek esetében az I/O bájtok száma 128, 256, 512, 1024, 2048, 4096, 8192 fokozatokban vagy korlátlanul választható. Ezek az alaplicenszek egyedileg bővíthetők olyan opciókkal, mint a Networking, WebClients vagy redundancia funkciók. A Visu+ RT-D licenszek az OPC interfészen kívül meghatározott vezérlőkhöz - pl. a Siemens S7-hez - való közvetlen meghajtócsatlakozással is rendelkeznek. Webalapú vizualizálás - WebVisit A WebVisit szerkesztővel Java-Applet alapú kezelői felületeket készítünk. A kész kezelőfelületeket közvetlenül a vezérlőn tároljuk és egy webböngésző segítségével egy gép vagy berendezés kezeléséhez használhatjuk. A kezelőfelület elkészítése során a Java kódokkal való viaskodás már a múlté. Így optimálisan a vezérlő felhasználójának igényeihez igazíthatjuk a WebVisit-et. A WebVisit olyan komplett megoldásokat nyújt, amelyek közvetlenül a vezérlésben futnak. A vezérlőprogramot a szokott eljárásban PC Worx segítségével állítjuk elő. Viszont minden olyan változót jelölni kell a PC WorX-ben, amelyekre a kezeléshez és a megfigyeléshez szükség van. Ezután a WebVisit automatikusan átveszi ezeket a változók listájába, és a megjelenítő oldalak kényelmesen szerkeszthetők. Miután Ön létrehozta az oldalakat, a WebVisit önállóan generálja a fájlokat a vezérlő webszervere számára. Ezeket a fájlokat a WebVisit FTP-n keresztül tölti fel a vezérlőbe. Miután a fájlok megérkeztek a vezérlőbe, máris használható a webalapú vizualizálás. Mivel a megjelenítést közvetlenül a vezérlő beépített webszervere biztosítja egy web-böngészővel, a PC-n nincs szükség külön szoftverre. Ezért nincsenek futtatói (runtime) licenszek. A szerkesztőszoftver kedvező árát is figyelembe véve a WebVisit eddig soha nem látott rugalmasságot és költséghatékonyságot kínál - a programozástól kezdve egészen az üzemeltetésig. Leírás Fejlesztési licencvisu+ projektekhez WebVisit, Fejlesztőszoftver webalapú vizualizáláshoz WebVisit, fejlesztőszoftver webbázisú vizualizáláshoz, riasztással, trenddel és nyelvi átkapcsolással Futtatói licenc Visu+-ra, 128 bájtra korlátozott be- / kimenőadatok és változók a szkriptingben Futtatási licencvisu+-hoz, 512 bájtra korlátozott ki-/bemeneti adatok és változók a szkriptingben Futtatási licencvisu+-hoz, a ki-/bemeneti adatok és változók korlátozása nélkül a szkriptingben Műszaki adatok Hardverkövetelmény CPU Belső memória Merevlemez tárkapacitás Optikai meghajtó Kezelőkészülékek Monitorfelbontás követelmények Operációs rendszerek Támogatott böngésző Alapfunkció Lehetőségek Támogatott felhasználói nyelvek 50 PHOENIX CONTACT

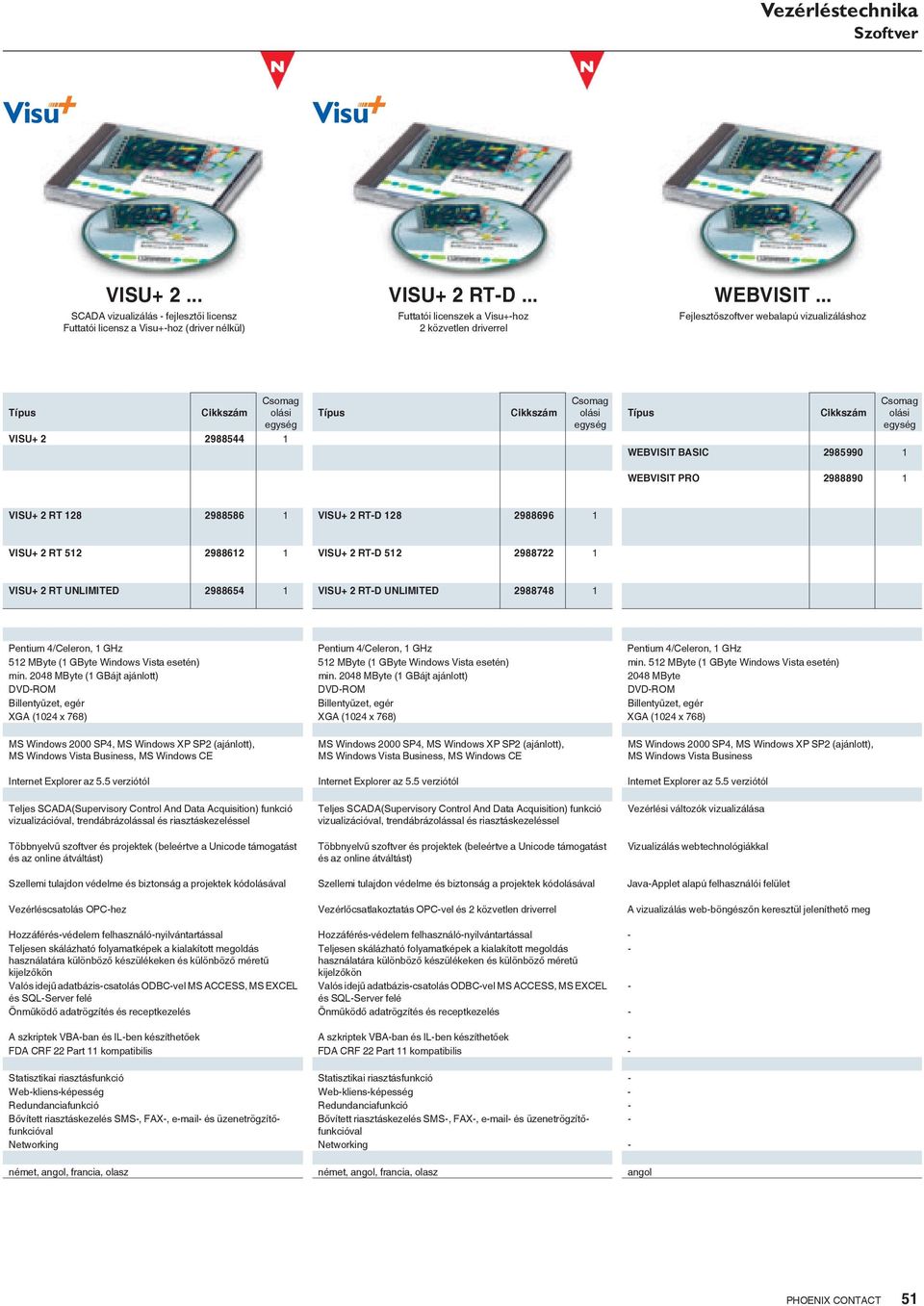

18 VISU SCADA vizualizálás - fejlesztői licensz Futtatói licensz a Visu+-hoz (driver nélkül) VISU+ 2 RT-D... Futtatói licenszek a Visu+-hoz 2 közvetlen driverrel WEBVISIT... Fejlesztőszoftver webalapú vizualizáláshoz VISU WEBVISIT BASIC WEBVISIT PRO VISU+ 2 RT VISU+ 2 RT-D VISU+ 2 RT VISU+ 2 RT-D VISU+ 2 RT UNLIMITED VISU+ 2 RT-D UNLIMITED Pentium 4/Celeron, 1 GHz Pentium 4/Celeron, 1 GHz Pentium 4/Celeron, 1 GHz 512 MByte (1 GByte Windows Vista esetén) 512 MByte (1 GByte Windows Vista esetén) min. 512 MByte (1 GByte Windows Vista esetén) min MByte (1 GBájt ajánlott) min MByte (1 GBájt ajánlott) 2048 MByte DVD-ROM DVD-ROM DVD-ROM Billentyűzet, egér Billentyűzet, egér Billentyűzet, egér XGA (1024 x 768) XGA (1024 x 768) XGA (1024 x 768) MS Windows 2000 SP4, MS Windows XP SP2 (ajánlott), MS Windows Vista Business, MS Windows CE MS Windows 2000 SP4, MS Windows XP SP2 (ajánlott), MS Windows Vista Business, MS Windows CE MS Windows 2000 SP4, MS Windows XP SP2 (ajánlott), MS Windows Vista Business Internet Explorer az 5.5 verziótól Internet Explorer az 5.5 verziótól Internet Explorer az 5.5 verziótól Teljes SCADA(Supervisory Control And Data Acquisition) funkció vizualizációval, trendábrázolással és riasztáskezeléssel Többnyelvű szoftver és projektek (beleértve a Unicode támogatást és az online átváltást) Teljes SCADA(Supervisory Control And Data Acquisition) funkció vizualizációval, trendábrázolással és riasztáskezeléssel Többnyelvű szoftver és projektek (beleértve a Unicode támogatást és az online átváltást) Vezérlési változók vizualizálása Vizualizálás webtechnológiákkal Szellemi tulajdon védelme és biztonság a projektek kódolásával Szellemi tulajdon védelme és biztonság a projektek kódolásával Java-Applet alapú felhasználói felület Vezérléscsatolás OPC-hez Vezérlőcsatlakoztatás OPC-vel és 2 közvetlen driverrel A vizualizálás web-böngészőn keresztül jeleníthető meg Hozzáférés-védelem felhasználó-nyilvántartással Hozzáférés-védelem felhasználó-nyilvántartással - Teljesen skálázható folyamatképek a kialakított megoldás Teljesen skálázható folyamatképek a kialakított megoldás - használatára különböző készülékeken és különböző méretű kijelzőkön használatára különböző készülékeken és különböző méretű kijelzőkön Valós idejű adatbázis-csatolás ODBC-vel MS ACCESS, MS EXCEL Valós idejű adatbázis-csatolás ODBC-vel MS ACCESS, MS EXCEL - és SQL-Server felé és SQL-Server felé Önműködő adatrögzítés és receptkezelés Önműködő adatrögzítés és receptkezelés - A szkriptek VBA-ban és IL-ben készíthetőek A szkriptek VBA-ban és IL-ben készíthetőek - FDA CRF 22 Part 11 kompatibilis FDA CRF 22 Part 11 kompatibilis - Statisztikai riasztásfunkció Statisztikai riasztásfunkció - Web-kliens-képesség Web-kliens-képesség - Redundanciafunkció Redundanciafunkció - Bővített riasztáskezelés SMS-, FAX-, - és üzenetrögzítőfunkcióvafunkcióval Bővített riasztáskezelés SMS-, FAX-, - és üzenetrögzítő- - Networking Networking - német, angol, francia, olasz német, angol, francia, olasz angol PHOENIX CONTACT 51

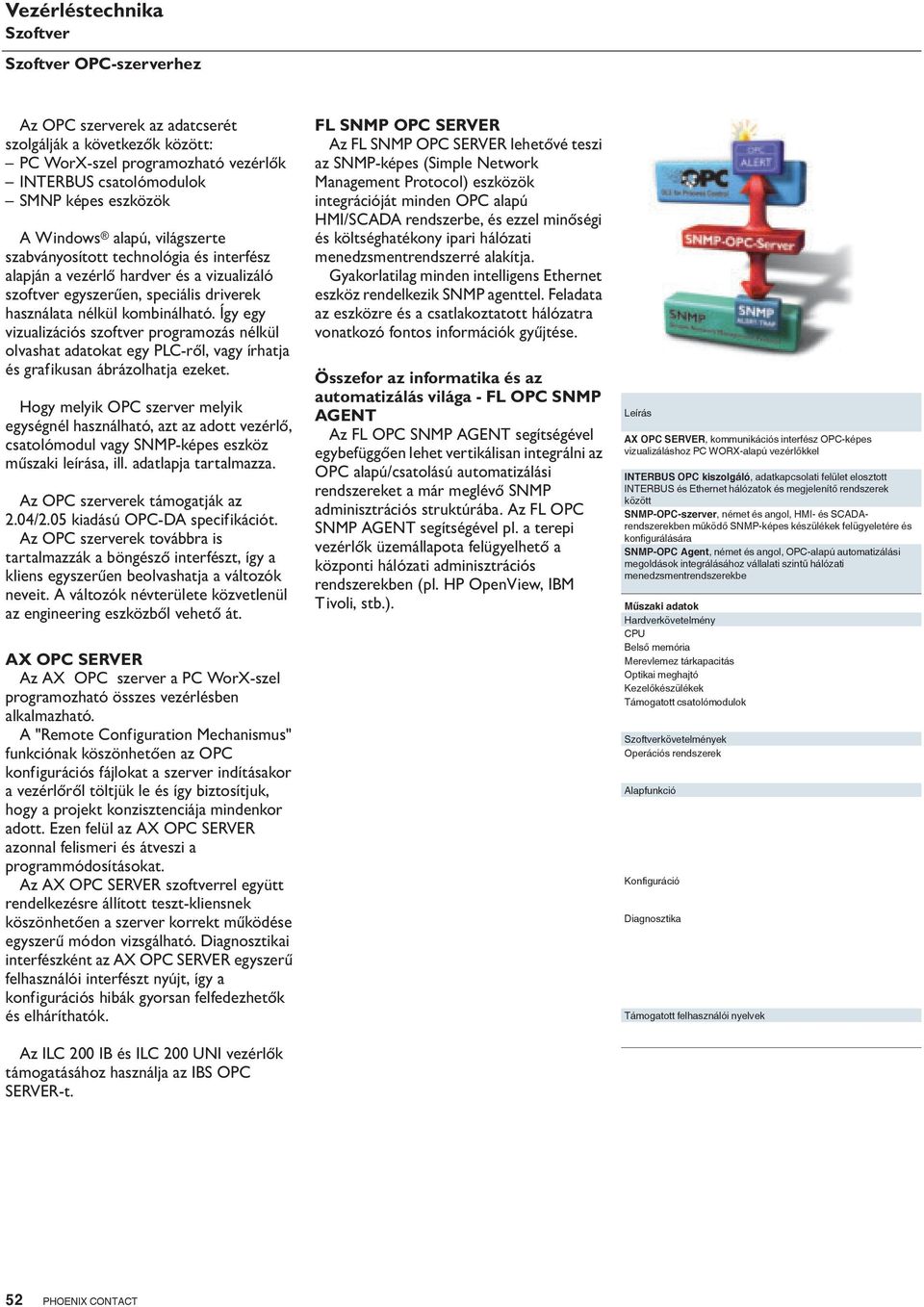

19 OPC-szerverhez Az OPC szerverek az adatcserét szolgálják a következők között: PC WorX-szel programozható vezérlők INTERBUS csatolómodulok SMNP képes eszközök A Windows alapú, világszerte szabványosított technológia és interfész alapján a vezérlő hardver és a vizualizáló szoftver egyszerűen, speciális driverek használata nélkül kombinálható. Így egy vizualizációs szoftver programozás nélkül olvashat adatokat egy PLC-ről, vagy írhatja és grafikusan ábrázolhatja ezeket. Hogy melyik OPC szerver melyik nél használható, azt az adott vezérlő, csatolómodul vagy SNMP-képes eszköz műszaki leírása, ill. adatlapja tartalmazza. Az OPC szerverek támogatják az 2.04/2.05 kiadású OPC-DA specifikációt. Az OPC szerverek továbbra is tartalmazzák a böngésző interfészt, így a kliens egyszerűen beolvashatja a változók neveit. A változók névterülete közvetlenül az engineering eszközből vehető át. AX OPC SERVER Az AX OPC szerver a PC WorX-szel programozható összes vezérlésben alkalmazható. A "Remote Configuration Mechanismus" funkciónak köszönhetően az OPC konfigurációs fájlokat a szerver indításakor a vezérlőről töltjük le és így biztosítjuk, hogy a projekt konzisztenciája mindenkor adott. Ezen felül az AX OPC SERVER azonnal felismeri és átveszi a programmódosításokat. Az AX OPC SERVER szoftverrel együtt rendelkezésre állított teszt-kliensnek köszönhetően a szerver korrekt működése egyszerű módon vizsgálható. Diagnosztikai interfészként az AX OPC SERVER egyszerű felhasználói interfészt nyújt, így a konfigurációs hibák gyorsan felfedezhetők és elháríthatók. Az ILC 200 IB és ILC 200 UNI vezérlők támogatásához használja az IBS OPC SERVER-t. FL SNMP OPC SERVER Az FL SNMP OPC SERVER lehetővé teszi az SNMP-képes (Simple Network Management Protocol) eszközök integrációját minden OPC alapú HMI/SCADA rendszerbe, és ezzel minőségi és költséghatékony ipari hálózati menedzsmentrendszerré alakítja. Gyakorlatilag minden intelligens Ethernet eszköz rendelkezik SNMP agenttel. Feladata az eszközre és a csatlakoztatott hálózatra vonatkozó fontos információk gyűjtése. Összefor az informatika és az automatizálás világa - FL OPC SNMP AGENT Az FL OPC SNMP AGENT segítségével egybefüggően lehet vertikálisan integrálni az OPC alapú/csatolású automatizálási rendszereket a már meglévő SNMP adminisztrációs struktúrába. Az FL OPC SNMP AGENT segítségével pl. a terepi vezérlők üzemállapota felügyelhető a központi hálózati adminisztrációs rendszerekben (pl. HP OpenView, IBM Tivoli, stb.). Leírás AX OPC SERVER, kommunikációs interfész OPC-képes vizualizáláshoz PC WORX-alapú vezérlőkkel INTERBUS OPC kiszolgáló, adatkapcsolati felület elosztott INTERBUS és Ethernet hálózatok és megjelenítő rendszerek között SNMP-OPC-szerver, német és angol, HMI- és SCADArendszerekben működő SNMP-képes készülékek felügyeletére és konfigurálására SNMP-OPC Agent, német és angol, OPC-alapú automatizálási megoldások integrálásához vállalati szintű hálózati menedzsmentrendszerekbe Műszaki adatok Hardverkövetelmény CPU Belső memória Merevlemez tárkapacitás Optikai meghajtó Kezelőkészülékek Támogatott csatolómodulok követelmények Operációs rendszerek Alapfunkció Konfiguráció Diagnosztika Támogatott felhasználói nyelvek 52 PHOENIX CONTACT

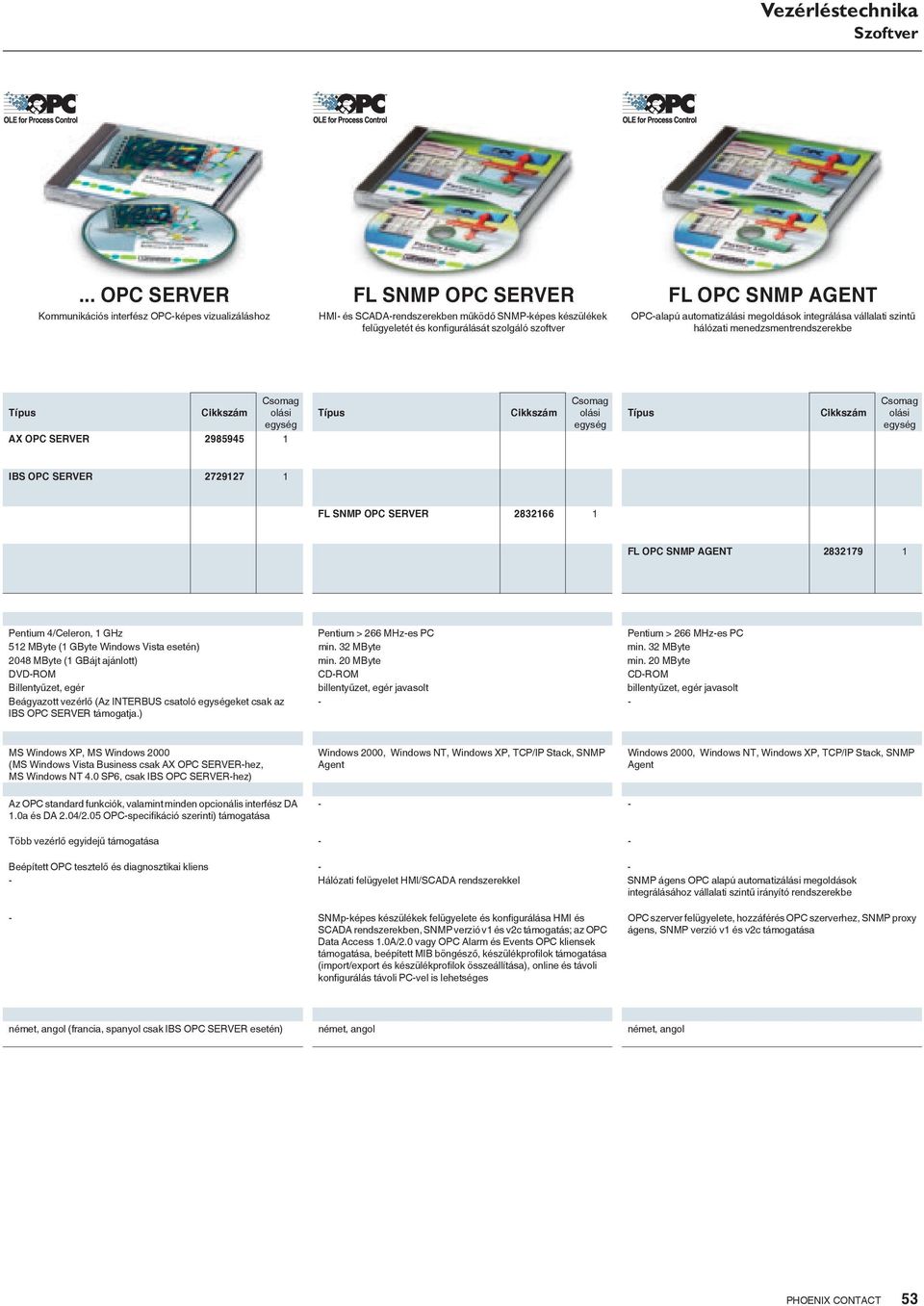

20 ... OPC SERVER Kommunikációs interfész OPC-képes vizualizáláshoz FL SNMP OPC SERVER HMI- és SCADA-rendszerekben működő SNMP-képes készülékek felügyeletét és konfigurálását szolgáló szoftver FL OPC SNMP AGENT OPC-alapú automatizálási megoldások integrálása vállalati szintű hálózati menedzsmentrendszerekbe AX OPC SERVER IBS OPC SERVER FL SNMP OPC SERVER FL OPC SNMP AGENT Pentium 4/Celeron, 1 GHz Pentium > 266 MHz-es PC Pentium > 266 MHz-es PC 512 MByte (1 GByte Windows Vista esetén) min. 32 MByte min. 32 MByte 2048 MByte (1 GBájt ajánlott) min. 20 MByte min. 20 MByte DVD-ROM CD-ROM CD-ROM Billentyűzet, egér billentyűzet, egér javasolt billentyűzet, egér javasolt Beágyazott vezérlő (Az INTERBUS csatoló eket csak az IBS OPC SERVER támogatja.) - - MS Windows XP, MS Windows 2000 (MS Windows Vista Business csak AX OPC SERVER-hez, MS Windows NT 4.0 SP6, csak IBS OPC SERVER-hez) Windows 2000, Windows NT, Windows XP, TCP/IP Stack, SNMP Agent Windows 2000, Windows NT, Windows XP, TCP/IP Stack, SNMP Agent Az OPC standard funkciók, valamint minden opcionális interfész DA 1.0a és DA 2.04/2.05 OPC-specifikáció szerinti) támogatása - - Több vezérlő egyidejű támogatása - - Beépített OPC tesztelő és diagnosztikai kliens Hálózati felügyelet HMI/SCADA rendszerekkel SNMP ágens OPC alapú automatizálási megoldások integrálásához vállalati szintű irányító rendszerekbe - SNMp-képes készülékek felügyelete és konfigurálása HMI és SCADA rendszerekben, SNMP verzió v1 és v2c támogatás; az OPC Data Access 1.0A/2.0 vagy OPC Alarm és Events OPC kliensek támogatása, beépített MIB böngésző, készülékprofilok támogatása (import/export és készülékprofilok összeállítása), online és távoli konfigurálás távoli PC-vel is lehetséges OPC szerver felügyelete, hozzáférés OPC szerverhez, SNMP proxy ágens, SNMP verzió v1 és v2c támogatása német, angol (francia, spanyol csak IBS OPC SERVER esetén) német, angol német, angol PHOENIX CONTACT 53

21 WinMOD szoftver virtuális berendezés-üzemeltetéshez A WinMOD-dal a szoftver üzembevétele és tesztelése valós gép vagy berendezés nélkül is lehetséges. Ehhez a valódi vezérlőt a tervezett terepi buszrendszeren vagy egy azonos minőségű kommunikáción keresztül csatlakoztathatjuk a WinMOD szimulációs PC-hez. A valós berendezés vezérléstechnikai viselkedése valós időben szimulálható egy WinMOD projektben. A hálózati konfiguráció tulajdonságai is szimulálhatók és tesztelési célból hibaállapotokkal egészíthetők ki. A WinMOD-dal lehetséges előzetes üzembevételnek köszönhetően jelentős mértékű időt takaríthatunk meg a valós üzembevétel során, mivel az alkalmazási programot párhuzamosan hozzuk létre a berendezés felépítésével, és emiatt előzetesen alaposan tesztelhető. INTERBUS konfigurációk szimulálásához az IB Emulator hardver (cikksz.: ) is szükséges. Az IB Emulator akár 112 INTERBUS résztvevőt szimulálhat egy berendezésben (részberendezések is lehetségesek). A PC WorX vagy a Config+ szoftverben elkészített hálózati konfiguráció az egyeztetett változókkal/szimbólumokkal egyetemben egy adatinterfészen keresztül közvetlenül átadható a WinMOD szimulációs szoftvernek. A WinMOD-ban sokrétű szimulációs funkciók állnak rendelkezésre gyakran használt folyamatblokkokhoz, pl. hajtásokhoz. Ezeket a felhasználó a sajátjaival egészíti ki és teljes berendezésszimulációvá alakítja. Ennek során a PC WorX változóit összekapcsoljuk a szimulációs elemek be-/ és kimeneteivel. Alkalmazási területek példái: Vezérlőprogramok és funkcióblokkok érvényesítése Külsőséges üzemi feltételek veszélytelen szimulációja (ütközési tesztek a személyi sérülések, az időveszteség és az anyagköltségek kockázata nélkül) Mozgásfolyamatok megjelenítése 3D vizualizálásban a vezérlőbe bekötve (bővítmény szükséges) Lehetővé teszi az oktatásokat/tréningeket vizuális berendezéseken, ideértve a zavarok szimulációját Virtuális üzembehelyezés Factory Acceptance Test (FAT) Tetszőleges folyamatok / alkalmazások valós idejű szimulálása 54 PHOENIX CONTACT

22 Szimulációs szoftver Vezérléstechnika WINMOD AX... Leírás WinMOD rendszerszoftver INTERBUS konfigurációs szoftverrel 1 ) WINMOD AX IB WinMOD rendszerszoftver PROFINET IO konfigurációs szoftverrel WINMOD AX PNIO A WinMOD a Mewes & Partner cég terméke. További WinMOD bővítmények, pl. a kényelmes, integrált jelrögzítésre szolgáló WinMOD Recorder eszköz, vagy a szimulációk 3D vizualizációjához szükséges WinMOD-3DView eszköz rendelésre kapható. 1 ) Kiegészítleg szükséges az IB Emulator! WinMOD rendszerszoftver INTERBUS és PROFINET IO konfigurációs szoftverrel Műszaki adatok Hardverkövetelmény CPU Belső memória Merevlemez tárkapacitás Optikai meghajtó Interfészek követelmények Operációs rendszerek Támogatott felhasználói nyelvek WINMOD AX IB-PNIO Pentium 4/Celeron, 1 GHz min. 512 MByte min. 1 GByte DVD-ROM Ethernet port, kiegészítő Ethernet hálózati kártya a PNIO szimulációhoz Windows 2000, Windows XP (javasolt) német, angol INTERBUS szimulációs hardver INTERBUS konfigurációk szimulálásához az IB Emulator hardverre is szükség van. Az IB Emulator akár 112 INTERBUS résztvevőt szimulálhat egy berendezésben. Részberendezések is lehetségesek. IB EMULATOR Leírás INTERBUS szimulációs hardver Műszaki adatok Interfész Terepi buszrendszer Megnevezés Általános adatok Súly Szélesség Magasság Mélység IB EMULATOR INTERBUS INTERBUS terepi adatbusz 820 g 75 mm 185 mm 190 mm PHOENIX CONTACT 55
