1 ELADÓ MŰANYAGFELDOLGOZÓ GÉPEK I. LEMO Diszkomat /850 U B tasakgyártó II. LEMO Diskomat 850 W-B szemeteszsákgyártó gépsor III. LEMO Rotomat 850 tip. konfekcionáló gép IV. Reifenhauser R-45/30-as típusú extruder V. Reifenhauser ST 30 (Reifenhauser extruder) kétrétegű felhúzó, felületkezelő VI. Kétrétegű teljsík fóliagyártó VII. Hidraulikus stancoló VIII. Alina800 4 Nyomóműves, 4színű nyomda IX. 2db Negri Bossi &C V.7-9. F.A. fröccsentőgép I. LEMO Diszkomat / 850 U B tasakgyártó 1. Diskomat 850/U-B tasakgyártó berendezés ismertetése A diskomat 850/U-B folyamatos letekercselésű, szakaszos ütemben hegesztő, nyomdagéppel ellátott többpályás tasak konfekcionáló berendezés. Egyoldalon kétszínnel, vagy kétoldalon egy-egy színnel nyomtatott fenék és választóvarratos hegesztéssel ellátott tasak gyártására alkalmas. A diskomat 850/U-B egy letekercselő egységgel rendelkezik, amely hajtogató háromszöggel van ellátva, így a berendezés tömlő és síkfólia alapanyagból egyaránt tud dolgozni. A berendezés hegesztő és vágó egysége a kis és nagynyomású PE tömlőből kontakt zsugorvarratos hegesztési móddal- választóvarratos hegesztésre, a felhevített vágókésekkel pedig fenék vagy oldalvarrat hegesztésre alkalmas. A gép tartozéka a forgókéses ellenállásos hegesztőegység, amely segítségével polipropilén alapanyag is hegeszthető. A fűrészfogazású ellenállás-kés kontakt zsugorvarratos, perforált hegesztésre alkalmas. Szállítószalagok továbbítják a terméket az elektropneumatikusan vezérelt lerakó egységhez. A lerakás történhet szakaszosan és pikkelyesen. 2. Gyártható méretek: Tasak hosszúsága: Tasakszélesség: maximum: 1,200 mm. minimum: 100 mm

2 maximum: 800 mm minimum: 80 mm Vastagság: maximum: 2x0.1 mm minimum: 2x0.025 mm

3 3. A Discomat 850/U-B berendezés műszaki adatai Hegesztési és vágószélesség: max. 850 mm Fólia előtolás fokozatmentesen állítható: I mm, II Ütemszám fokozatmentesen állítható: max.ütemszám 160 db/perc, I db/perc, II db/perc Maximális tekercsszélesség tömlő esetén: 850 mm Maximális tekercsszélesség síkfólia esetén: 1200mm Csévetartó kúp kivitele- belső átmérő:65-80 mm Főmeghajtás váltóáramú motorral:220/380 V; 50-60Hz; 4LE A folyamatos fóliaelhúzó egység meghajtása: 180 V egyenáramú 0.3kW-os motor A fólia húzási sebessége: 45m/perc A tekercselő meghajtás: egyenáramú motor, 220 V; 1kW II. Discomat 850 W-B szemeteszsákgyártó gépsor 1. Discomat 850 W-B szemeteszsákgyártó gépsor ismertetése

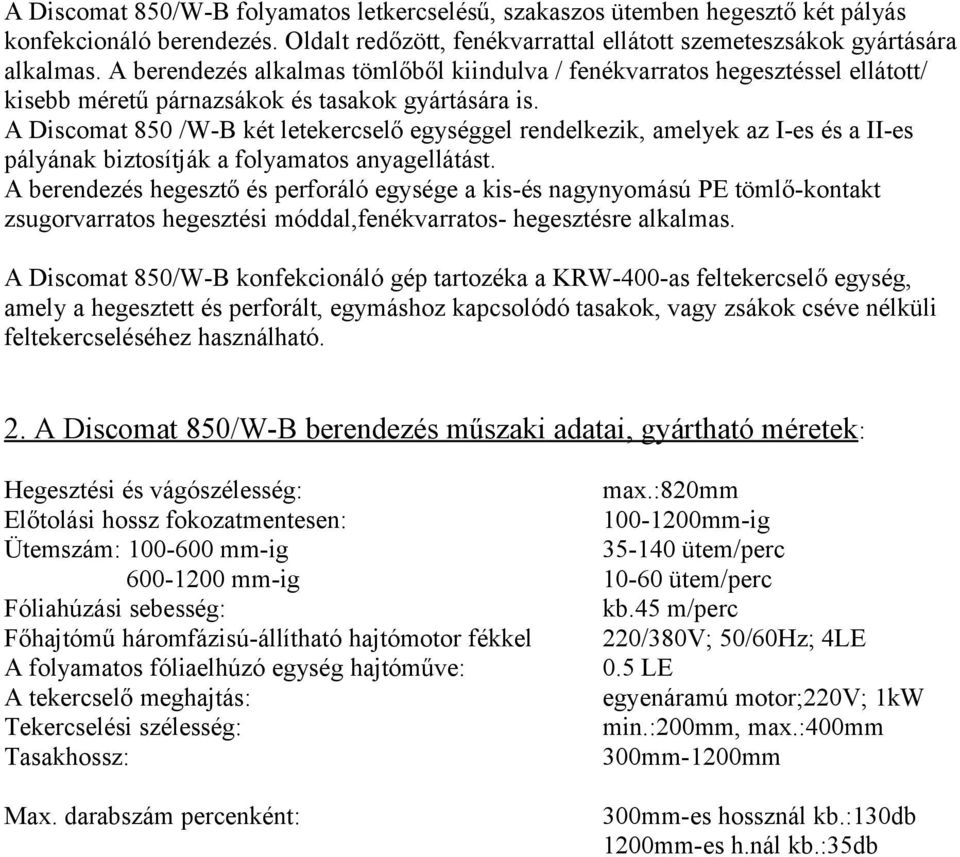

4 A Discomat 850/W-B folyamatos letkercselésű, szakaszos ütemben hegesztő két pályás konfekcionáló berendezés. Oldalt redőzött, fenékvarrattal ellátott szemeteszsákok gyártására alkalmas. A berendezés alkalmas tömlőből kiindulva / fenékvarratos hegesztéssel ellátott/ kisebb méretű párnazsákok és tasakok gyártására is. A Discomat 850 /W-B két letekercselő egységgel rendelkezik, amelyek az I-es és a II-es pályának biztosítják a folyamatos anyagellátást. A berendezés hegesztő és perforáló egysége a kis-és nagynyomású PE tömlő-kontakt zsugorvarratos hegesztési móddal,fenékvarratos- hegesztésre alkalmas. A Discomat 850/W-B konfekcionáló gép tartozéka a KRW-400-as feltekercselő egység, amely a hegesztett és perforált, egymáshoz kapcsolódó tasakok, vagy zsákok cséve nélküli feltekercseléséhez használható. 2. A Discomat 850/W-B berendezés műszaki adatai, gyártható méretek: Hegesztési és vágószélesség: max.:820mm Előtolási hossz fokozatmentesen: mm-ig Ütemszám: mm-ig ütem/perc mm-ig ütem/perc Fóliahúzási sebesség: kb.45 m/perc Főhajtómű háromfázisú-állítható hajtómotor fékkel 220/380V; 50/60Hz; 4LE A folyamatos fóliaelhúzó egység hajtóműve: 0.5 LE A tekercselő meghajtás: egyenáramú motor;220v; 1kW Tekercselési szélesség: min.:200mm, max.:400mm Tasakhossz: 300mm-1200mm Max. darabszám percenként: 300mm-es hossznál kb.:130db 1200mm-es h.nál kb.:35db

5

6 III. Rotomat 850 tip. konfekcionáló gép 1. Rotomat 850 tip. konfekcionáló gép ismertetése A ROTOMAT-850 típusú konfekcionáló berendezés alacsony- és magasnyomású polietilén tömlőből kiindulva, vágással és hegesztéssel kialakított tasakok gyártására alkalmas. Több pályás /max.4/ gyártás esetén elválasztó-hegesztéssel oldalt hegesztett tasakok gyárthatók. A berendezésen oldalt redőzött tömlő is feldolgozható. A hegesztődobon 8 db kontakat hegesztésű fenékvarrat hegesztő egység van. Az elkészített tasakokat a 4 db tűtartóléccel felszerelt rotációs gyűjtődob szedi fel max. 25 db-os kötegbe. A haránthajtogató készülék egy vagy kétszeres hajtogatással a kihordó szalagra rakja a kötegeket. 2. A berendezésen gyártható méretek A feldolgozandó tömlő tekercsátmérője: max.1200mm A feldolgozandó tömlő tekercsszélessége: max.850 mm A feldolgozandó tömlő kissűrűségű PE: 2x0,02-0,15 mm 4x0,02-0,05 mm 2x0,,015-0,05 mm 4x0,012-0,05 mm A tasak szélessége: mm A tasak hossza: 8 hegesztőállás esetén: mm 4 hegesztőállás esetén: mm 2 hegesztőállás esetén: mm

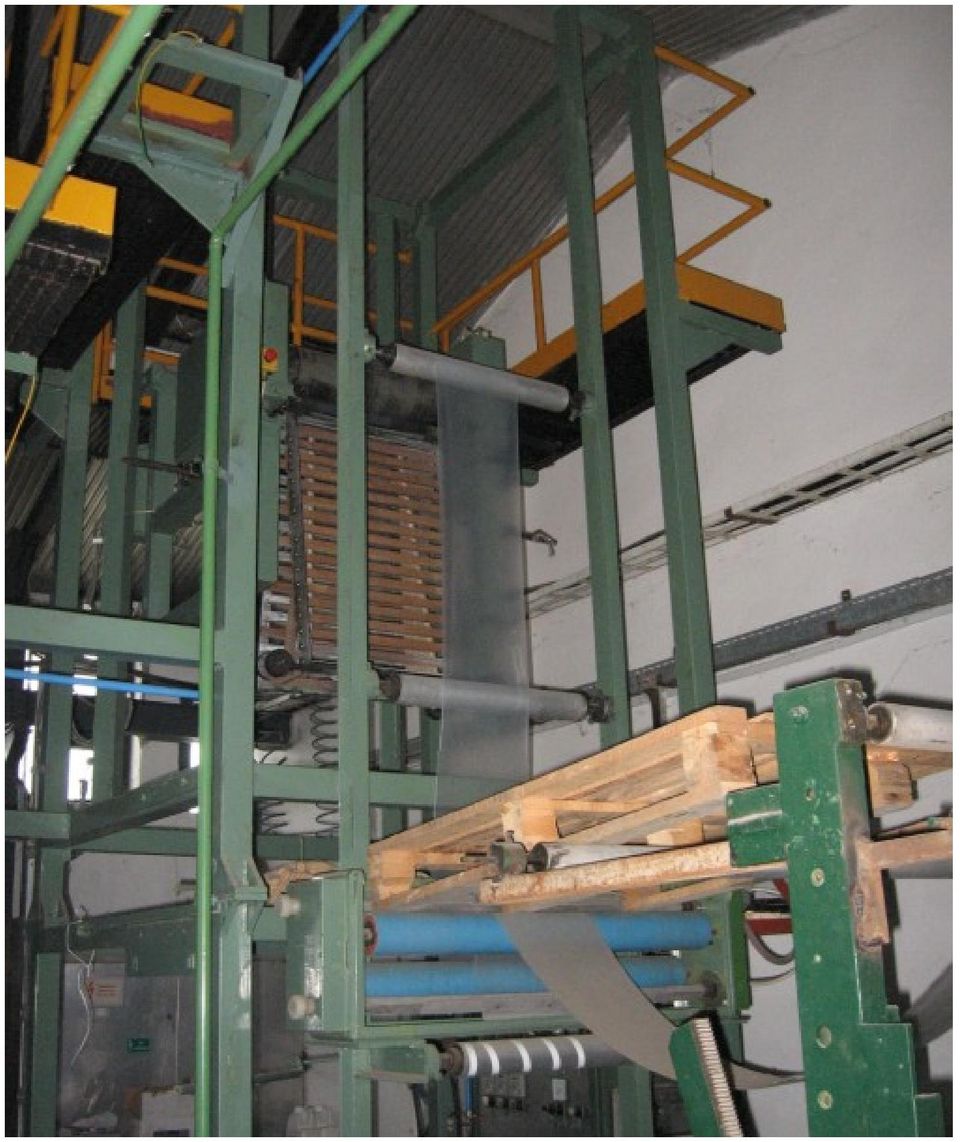

7 IV. R-45/30-as típusú extruder 1. R-45/30-as típusú extruder ismertetése Az R-45/30 tip. gépsor kissűrűségű nagynyomású polietilén granulátumból kiindulva finom tömlő előállítására alkalmas. A gépsor folyamatos üzemű. A tömlő szélességi méretét a fúvófejen keresztül befúvatott levegő mennyisége határozza meg. Vastagsági méretét az elhúzás sebességének, valamint az extruder teljesítményének függvényében lehet változtatni. A gépsorba beépített fóliahűtő egységgel történik a tömlő beállított méreteinek /vastagság, szélesség/ folyamatos rögzítése. A tekercselőegység feladata, hogy a tömlőt méretre vágott csévetestre egyenletesen feltekercselje, így lehetővé tegye a termék kiszerelését. 2. A gépsoron gyártható termék méretei: tömlővastagság: tömlőszélesség: tekercsátmérő: 0,04-0,15 mm mm max.500mm

8

9

10 V. Reifenhauser ST 30 (Reifenhauser extruder) kétrétegű felhúzó, felületkezelő 1. Műszaki adatok Csigaátmérő: Csigahossz: Csigafordulatszám: Motorteljesítmény: Hajtómű( Köllmann): Fűtőteljesítmény: Fúvómotor teljesítmény egyenként: Fúvómotor teljesítmény fúvónként: 30mm 25D /perc N=2,2-8,0 kw n= /perc i=7,1 l n1= /perc n2=84-310/perc 1.zóna:1000W 220V 2.,3.zóna:1200W 220 V 13W 1,.5m3/perc

11 VI. Kétrétegű teljsík fóliagyártó Általános ismertetés: a forgó kétrétegű fólia fúvófej kétcsigás préssel, fólia lehúzó szerkezettel és feltekercselő berendezéssel összeköttetésben kétrétegű fújható fólia gyártására alkalmas. A fúvófejből kijövő fóliatömlőt meghatározott átmérőre fújja fel (nyújtja). A fólia lehúzószerkezet simán lefekteti, lehúzza és a feltekercselő berendezés hüvelyekre tekercseli. Termelt mennyiség: kg/h vastagságtól függően Méretek: - fektetett szélesség: 2300mm - gyártható anyagvastagság mikron Felületkezelő, redőző berendezéssel ellátva. Co-extruder 2 csigás, csiga átmérője: 100mm szerszámok: 3db forgófejes: 250mm dupla, szimpla, 300mm A lent bemutatott gépet kiegészítő 6 színű nyomda is eladó.

12 X. Negri Bossi &C V.7-9. F.A. fröccsentőgép 1. Műszaki adatok: Csigaátmérő: 26mm Elméleti fröccsentési térfogat: 31,8cm3 Effektív fröccsentési térfogat: 25cm3 Effektív fröccsentési teljesítmény (polistirol): 27g Effektív fröccsentési teljesítmény (P.V.C.): 33g Fröccsentési térfogat: 35cm3/sec. max.nyomás a műanyagmasszára: 1037 kg/cm2 plasztifikáló teljesítmény: 18kg/h tölcsértérfogat: 16,3dm3 max.frontális fröccsentési felület: 60cm2

13 hidraulikusmotor- teljesítmény: a fröccsentőegység megközelítési ereje: csigafordulatszám: Fűtőteljesítmény: Elektromotor teljesítmény: szerelt összteljesítmény: Méretek: hosszúság: magasság: szélesség: 4PS 1265kg Up M 1,6kW 6LE 5,9kW 2850mm 1400mm 730mm
