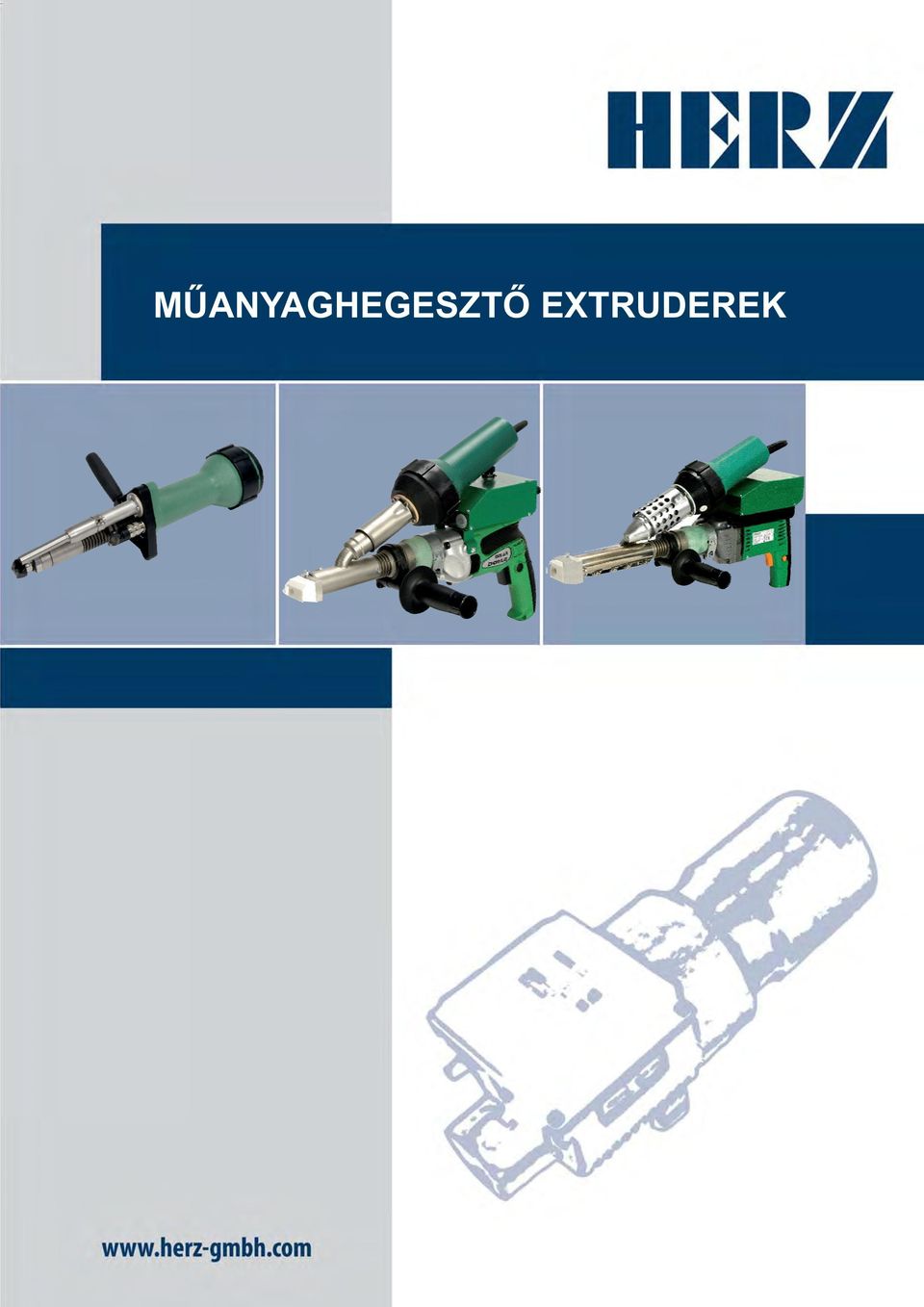

1 MŰANYAGHEGESZTŐ EXTRUDEREK

2 MINDEN RÉSZLETÉBEN MINŐSÉG - Egyedülálló szabadalmaztatott hőmérsékletkontroll közvetlenül a masszában. - Egymástól független hőmérsékletbeállítási lehetőség masszára és előmelegítésre. Állandó hőmérséklettartás és minimális ingadozás a beállított és a valós hőmérséklet között. - A könnyű súly az alacsony tömegű alkatrészeknek köszönhetően. - Fokozatmentesen állítható oldalmarkolat. - Jelentősen kevesebb gyorsankopó alkatrész, mint más extrudereknél. Csavarodástól mentes huzalbehúzás. - A DX Minitől a DX 3007 modellig minden kézi extruder beépített készülékállvánnyal szerelt (ld. ábra) - Beépítetett hidegindítás védelem dupla funkcióval: a) hajtás és csiga védelme b) megakadályozza az esetleges hőingadozás esetén a hegesztést - A massza és az előmelegítés beállított és valós hőmérséklete egyszerre leolvasható. - Az előmelegítés légmennyisége felülteljesíti a minimális 300 l/perces előírást - A hajtásrész termikusan leválasztott az extrudertesttől - A kiforrott hajtásnak köszönhetően hosszú ideig és problémamentesen dolgozhat. A beépített professzionális hajtások és hőlégfúvók a komoly erőpróbákat is kiállják. - Számtalan kiegészítő: papucsok, 360 -os adapterek, 45 és 90 -os könyökfejek, markolatok és számtalan új ötlet - Variálható készülékprogram a moduláris építésnek köszönhetően 2 Műszaki változtatások jogát fenntartjuk.

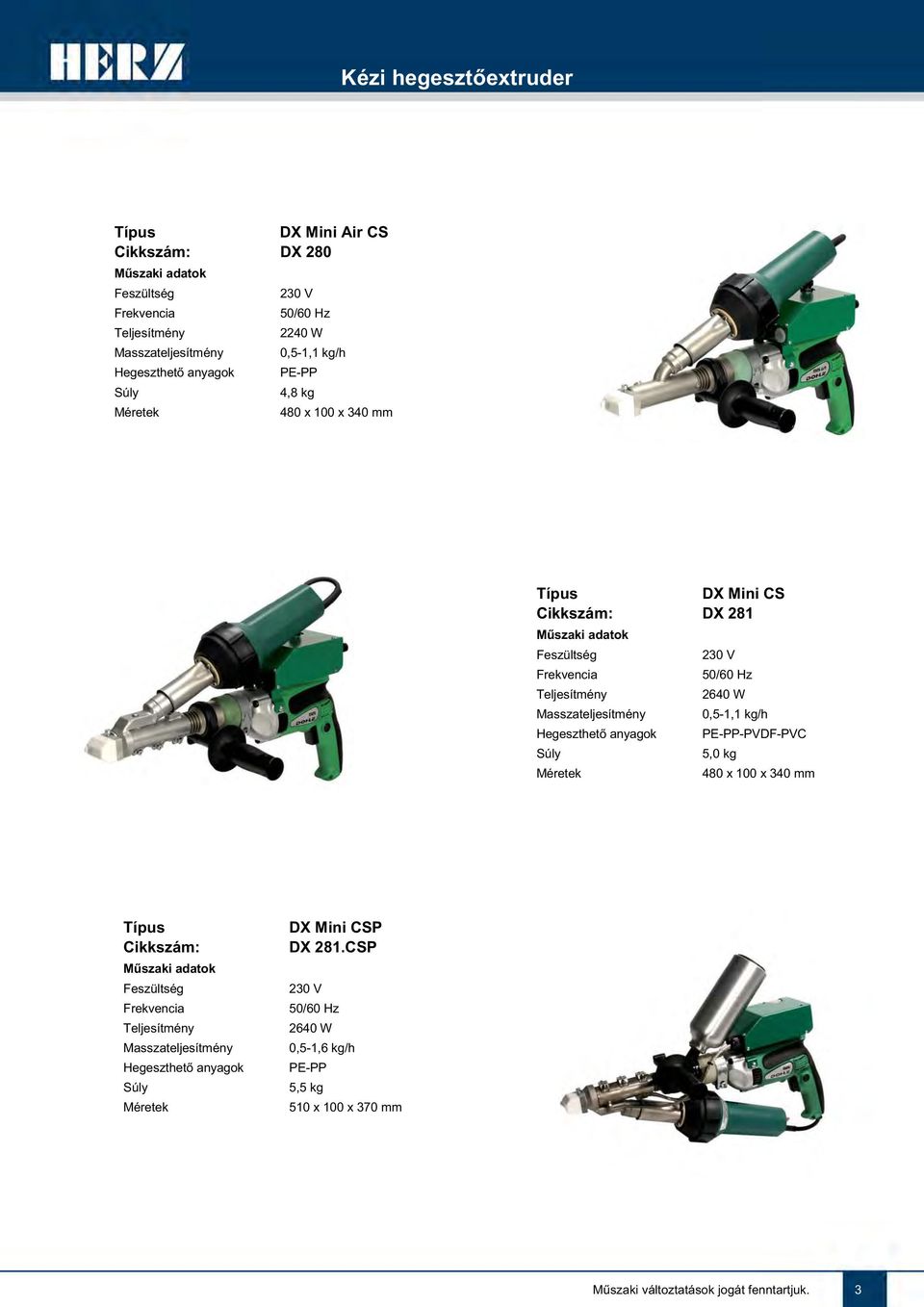

3 Kézi hegesztőextruder DX Mini Air CS : DX W Masszateljesítmény 0,5-1,1 kg/h Hegeszthető anyagok PE-PP 4,8 kg 480 x 100 x 340 mm DX Mini CS : DX W Masszateljesítmény 0,5-1,1 kg/h Hegeszthető anyagok PE-PP-PVDF-PVC 5,0 kg 480 x 100 x 340 mm : Masszateljesítmény Hegeszthető anyagok DX Mini CSP DX 281.CSP 2640 W 0,5-1,6 kg/h PE-PP 5,5 kg 510 x 100 x 370 mm Műszaki változtatások jogát fenntartjuk. 3

4 Kézi hegesztőextruder DX 1507 CS : DX W Masszateljesítmény 1,8 kg/h Hegeszthető anyagok PE - PP 5,5 kg 540 x 120 x 340 mm DX 2007 CS : DX W Masszateljesítmény 1,8 kg/h Hegeszthető anygok PE PP PVC - PVDF 7,0 kg 530 x 120 x 340 mm DX 3007 CS DX W Masszateljesítmény 3,0 kg/h Hegeszthető anyagok PE PP PVC - PVDF 7,9 kg 580 x 120 x 340 mm 4 Műszaki változtatások jogát fenntartjuk.

5 Kézi hegesztőextruder DX 5002 CS : DX 210 / 400 V 5300 W Masszateljesítmény 5,0 kg/h Hegeszthető anyagok PE-PP 11,8 kg 660 x 126 x 448 mm DX 6007 CS-P : DX 275 / 400 V 5300 W Masszateljesítmény 6,0 kg Hegeszthető anyagok PE-PP 12,5 kg 660 x 127 x 365/600 mm Minden készülék kívánságra külső légellátású változatban is kapható. Műszaki változtatások jogát fenntartjuk. 5

6 BEÉPÍTHETŐ HEGESZTŐEXTRUDEREK : DX 5007 C DX x 400 V 6000 W Masszateljesítmény 5,0 kg/h Hegeszthető anyagok PE-PP 16 kg 846 x 267 x 242 mm : DX 6007 CP DX256 3 x 400 V 6000 W Masszateljesítmény 6,0 kg/h Hegeszthető anyagok PE - PP 17,8 kg 852 x 267 x 242/430 mm Vezérlőbox a DX 5007 C / DX 6007 CP típusokhoz HD28 fűtőtömlős extruder Kifejezetten nagy anyagvastagságokhoz és különböző speciális alkalmazásokhoz. Nagy masszateljesítmény és kényelmes kezelhetőség jellemzi a készüléket. A mozgatható extruder akár 12 kg/óra masszateljesítményre képes és a hegesztőfejet a dolgozó könnyedén irányítja. A massza az extruderből egy fűtött, flexibilis nyomótömlőn keresztül jut a hegesztőfejhez. A legfontosabb paraméterek a teljes munkafolyamat alatt állandó ellenőrzés alatt állnak. 6 Műszaki változtatások jogát fenntartjuk.

7 Kézi hegesztőextruder MICRO - Világviszonylatban a legkisebb és legkönnyebb kézi hegesztőextruder - súlya csak 2,3 kg, masszateljesítmény max. 0,5 kg/h - Micro vezérlőbox-szal, beépített kompresszorral, és 8 m gégecsővel - A massza hőmérsékletének (mérés közvetlenül a masszában), az előmelegítés hőmérsékletének és a massza teljesítményének beállítása Standard kivitel kézhez álló - tökéletes ár- és teljesítményarány - beépített készülékállvány Forrógázos hegesztéssel szembeni előnyök: - gyorsabb hegesztési sebesség - magasabb varratjósági tényező - nagyobb hegesztési teljesítmény - fáradtságmentes hegesztés Egyedi kivitel heftelőcsőrrel Műszaki változtatások jogát fenntartjuk. 7

8 Kézi hegesztőextruder Micro PVC lemezből készült tartály heftelésekor. Micro PVC lemezek hegesztésekor. MICRO : DX W Masszateljesítmény 0,1-0,5 kg/h Hegeszthető anyagok PE-PP-PVDF-PVC-ECTFE 2,3 kg 410x75x100mm 8 Műszaki változtatások jogát fenntartjuk.

9 Hegesztőpapucsok a Mini típushoz S = lemezvastagság Belső sarokvarrat Külső sarokvarrat Lemezvastagság Lemezvastagság 5-6 D D D D D D-0838 V,X varrat Fóliavarrat Lemezvastagság 5-6 D D D D-0834 Varratszélesség 20 D D-0836 Nyers papucs Kör hegesztőpapucs Méret 30 x 40 x 30 mm D-0842 D = 30 mm D-0843 D = 10 mm D-0839 D = 15 mm D-0840 D = 20 mm D-0841 Műszaki változtatások jogát fenntartjuk. 9

10 Hegesztőpapucsok az típusokhoz S = lemezvastagság Belső sarokvarrat Külső sarokvarrat Lemezvastagság Lemezvastagság 5 8 D D D D D D D D D D D 0197 Fóliavarrat V,X varrat Varratszélesség Lemezvastagság 5 8 D D D D D D D D D 0191 Kör hegesztőpapucs 25 D D D D D=15mm D-0600 D=20mm D-0366 D=25mm D-0337 Nyers papucs Méret 30 x 30 x 45 mm D x 40 x 50 mm D x 45 x 45 mm D x 55 x 80 mm D-0247 D = 35 mm D Műszaki változtatások jogát fenntartjuk.

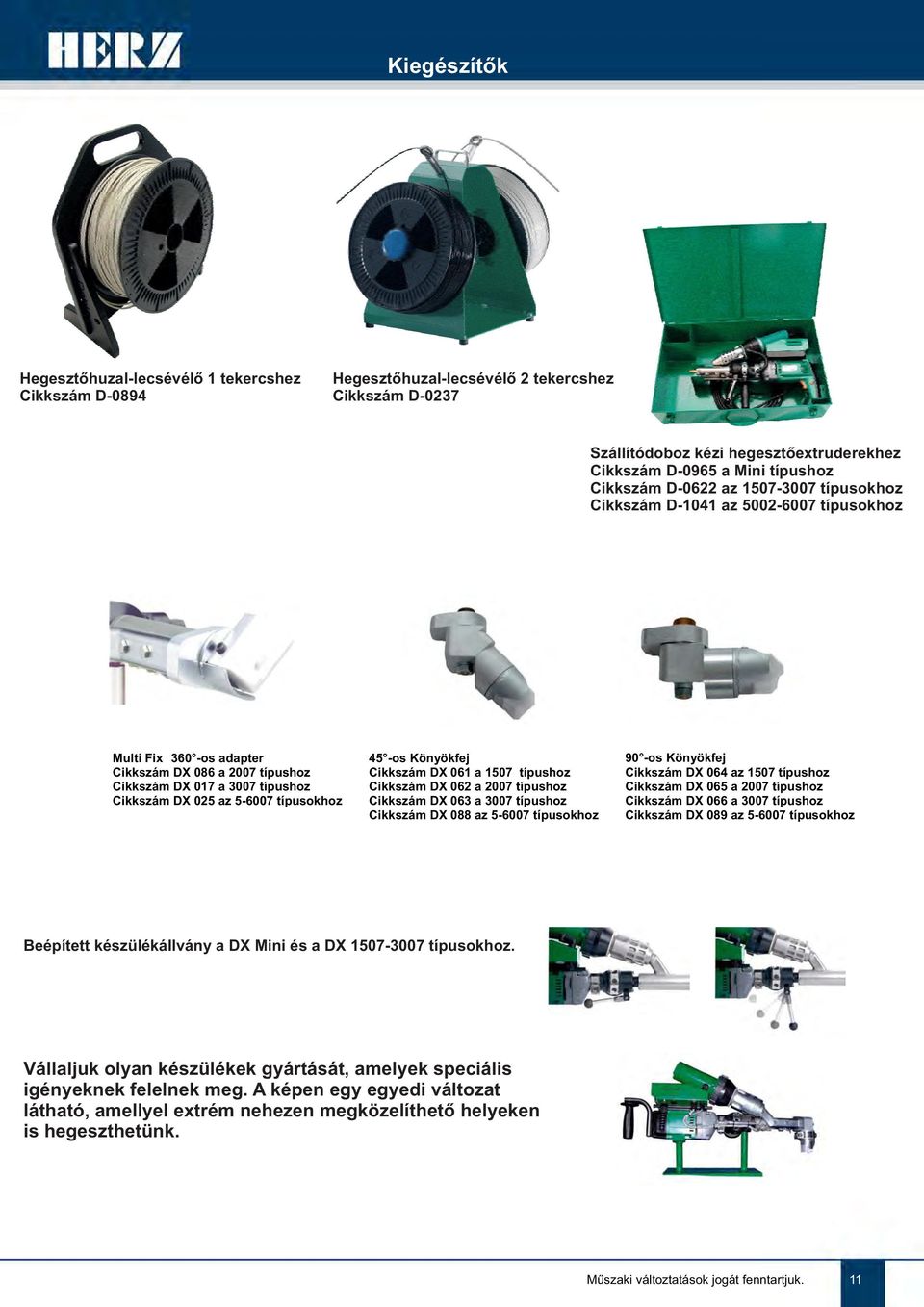

11 Kiegészítők Hegesztőhuzal-lecsévélő 1 tekercshez D-0894 Hegesztőhuzal-lecsévélő 2 tekercshez D-0237 Szállítódoboz kézi hegesztőextruderekhez D-0965 a Mini típushoz D-0622 az típusokhoz D-1041 az típusokhoz Multi Fix 360 -os adapter DX 086 a 2007 típushoz DX 017 a 3007 típushoz DX 025 az típusokhoz 45 -os Könyökfej DX 061 a 1507 típushoz DX 062 a 2007 típushoz DX 063 a 3007 típushoz DX 088 az típusokhoz 90 -os Könyökfej DX 064 az 1507 típushoz DX 065 a 2007 típushoz DX 066 a 3007 típushoz DX 089 az típusokhoz Beépített készülékállvány a DX Mini és a DX típusokhoz. Vállaljuk olyan készülékek gyártását, amelyek speciális igényeknek felelnek meg. A képen egy egyedi változat látható, amellyel extrém nehezen megközelíthető helyeken is hegeszthetünk. Műszaki változtatások jogát fenntartjuk. 11
