1 DL-Töltőállomások, Átfejtő rendszerek dldh.hu dldh.hu/webshop Direct Line Kft DirectLine1 Direct-Line Kft Dunaharaszti Jedlik Ányos u. 14. Tel: +36 (24) weblap:

2 Bevezető A Direct-Line Kft. az 1991 évi megalakulása óta a rozsdamenetes alapanyagok feldolgozásának tapasztalatait, valamint a módszeres mérnöki tervezés eszköztárának minden elemét alkalmazva kifejlesztette saját töltő-, le- és átfejtő állomásait. Olyan moduláris egységekből összeilleszthető komplett töltőállomást fejlesztettünk ki, amely magas automatizáltsági fokkal rendelkezik és maradéktalanul kielégít valamennyi hatósági előírást. Töltőállomásaink alkalmasak: vasúti, közúti, hajózási, illetve egyéb töltési, le- és átfejtési feladatok megoldására. Pódiumrendszerek Billenőlépcsők Felső töltőkarok Alsó töltőkarok A szabványos moduláris DL-töltőállomás elemeken kívül egyedi rendszerek tervezését, gyártását és telepítését is vállaljuk! Keresse szakembereinket!

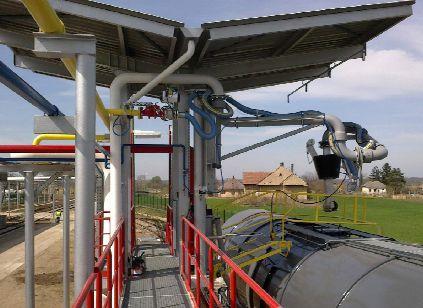

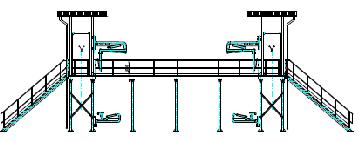

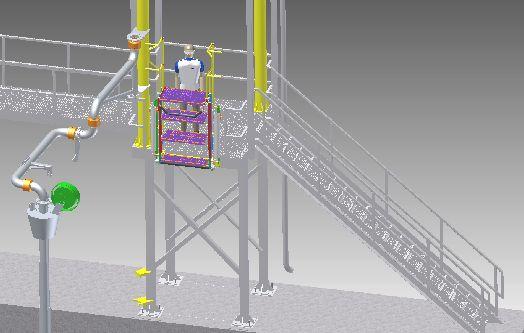

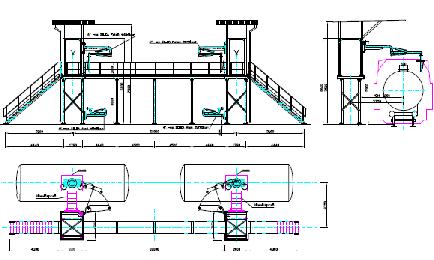

3 DL-Töltőállomások Moduláris, komplett rendszer! Cégünk komplett töltőállomások tervezését, gyártását, helyszíni szerelését és működésének felügyeletét vállalja! A DL-töltőelemek munkavédelmi tanusítvánnyal, valamint nemzetközi CE-minősítéssel rendelkeznek! Felső töltőkar Billenőlépcső Biztonsági korlát Naptető Lépcső Pódium Tartó oszlopok Alsó töltő-, lefejtő kar Rendszereinkkel számos tulajdonságú folyékony anyag átfejthető. Fontos viszont előre tervezni, ugyanis a közeg fizikai jellemzői, valamint az elvárt üzemi nyomás meghatározzák az egyes elemek - tömítések, forgócsuklók és csövek alapanyagát és méreteit. Fontos a műszaki méretezés!

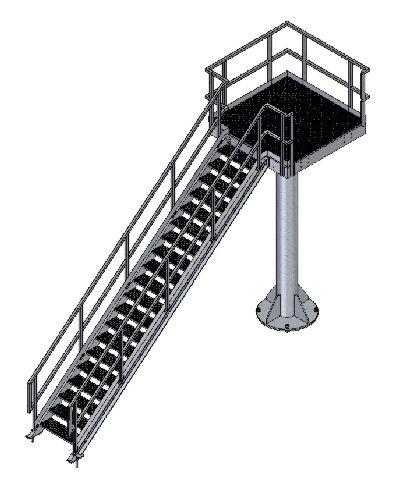

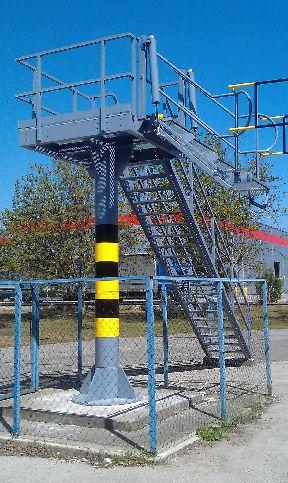

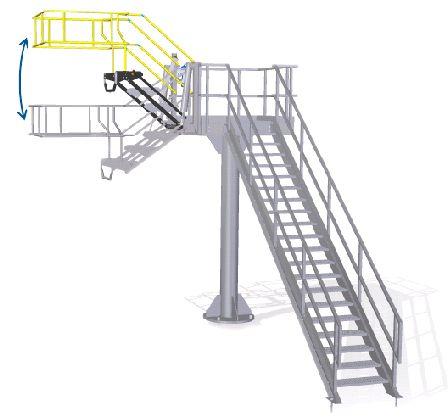

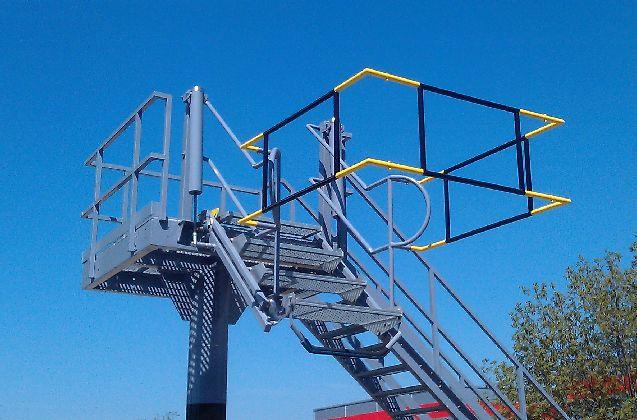

4 DL - Egylábas Pódium CH - SVP A Direct-Line Kft. által tervezett és gyártott egylábas DL-pódiumok a ma érvényes előírásoknak megfelelő területet biztosítanak a tartályautók és vonatok DL-töltőkarokkal való töltéshez. Alapkivitel főbb jellemzői: szürkére festett szénacél kivitelben balesetvédelmi festéssel ellátott oszlop horganyzott, csúszásmentesített járófelület és lépcsőfokok kilépésgátló korlát betonozott alaptest Kilépésgátló korlát Boka lemez Baleset védelmi festés Csúszásmentesített járófelület és lépcső Opciók tetőszerkezet billenőlépcső szerelő lap más gyártmányok fogadására sínszerkezet fogadó felület billenőlépcső oldalra mozgatásához összekötő hidak Pódium méretei (mm) Pódium teljes szélesség 5900 Pódium teljes magasság 4590 Pódium járószint magasság 3600 Pódium járó felület Lépcső feljáró kinyúlás 1700x Lépcső feljáró szélesség 800 Lépcsőfok belépési mélység 240 Korlát magasság 990

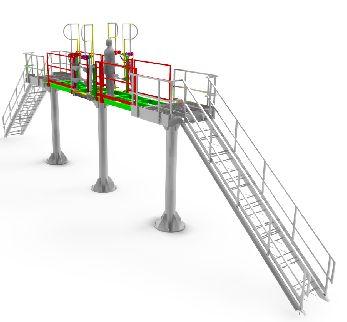

5 DL - Pódium rendszerek Moduláris rendszer! Az egylábas pódiumokból és a közöttük összekötő elemként szolgáló hidakból többcélú, hosszanti és szélességi irányba tetszőleges kialakítású pódiumrendszerek építhetők össze. Kilépésgátló korlát Egylábas pódium Billenőlépcsők bármelyik irányba Összekötő hidak Lépcső feljáró A szabványos moduláris DL-pódiumrendszereken kívül egyedi pódium szerkezetek gyártását is vállaljuk! Keresse szakembereinket!

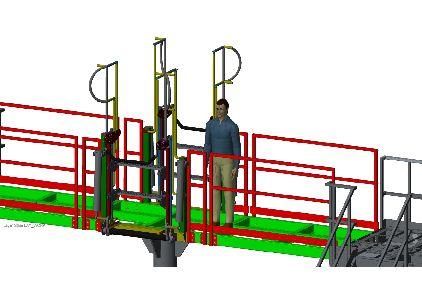

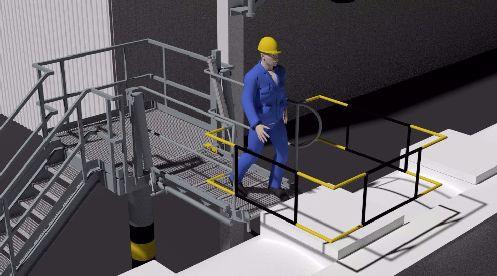

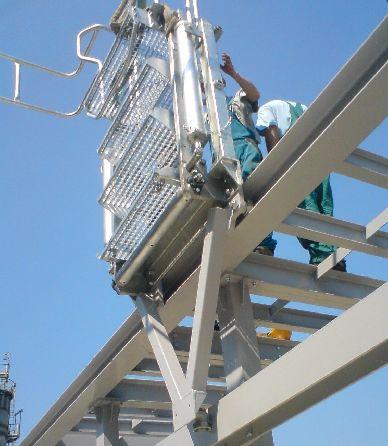

6 DL - Billenőlépcső CH - BL minősítés! Nemzetközi Az általunk fejlesztett és gyártott könnyített szerkezetű DL-billenőlépcsők a biztonsági előírásoknak megfelelően kerültek megtervezésre és kivitelezésre. Az alapkivitel főbb jellemzői: 4 lépcsőfok szélesség: 800 mm tűzihorganyzott csúszásmentesített lépcsőfokok leesés ellen biztonsági védőkosárral felszerelt kiegyensúlyozás saját fejlesztésű rugóerőtárolóval automatikus záró pedál behúzott helyzetben szénacél kivitel kémiai hatásoknak ellenálló alap- és fedőmázolással Változatok 3, 4 vagy 5 lépcsőfokos változat manuális működtetésű hidro-pneumatikus működtetésű hidro-pneumatikus, reteszelhető oldalra tolható változat egyedi megoldások (pl. szélesség) Opciók rozsdamentes kivitel végállás kapcsoló lánc zárszerkezet extra-méretű védőkosár Munkavédelmi A biztonsági DL-billenőlépcső a nemzetközi 2006/42/EK irányelvben megfogalmazott alapvető biztonsági és egészségvédelmi előírásoknak megfelelő minősítéssel rendelkezik. tanusítvány

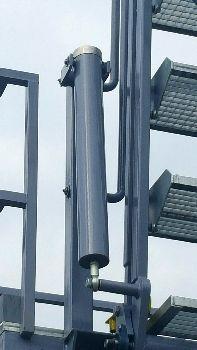

7 Hidropneumatikus Biztonságos, komfortos működtetés! szükséges emberi erő kifejtés minimalizálása megnövekedett működtetési komfort megfelelő csillapítás a mozgás véghelyzeteiben pneumatikus munkahenger, rozsdamentes tartályok joystick-kal történik a fel-le mozgatás Reteszelhető Bármilyen változat pozícióban fixálható! DL - rugó erőtároló saját fejlesztésű kiegyensúlyozó megoldás műszakilag méretezett és optimalizált biztonságosabb, nagy mozgástarományú csereszabatos alkatrészekből épül fel finom beállíthatóság A szabványos DL-billenőlépcsőkön kívül egyedi lépcsők gyártását is vállaljuk! Keresse szakembereinket!

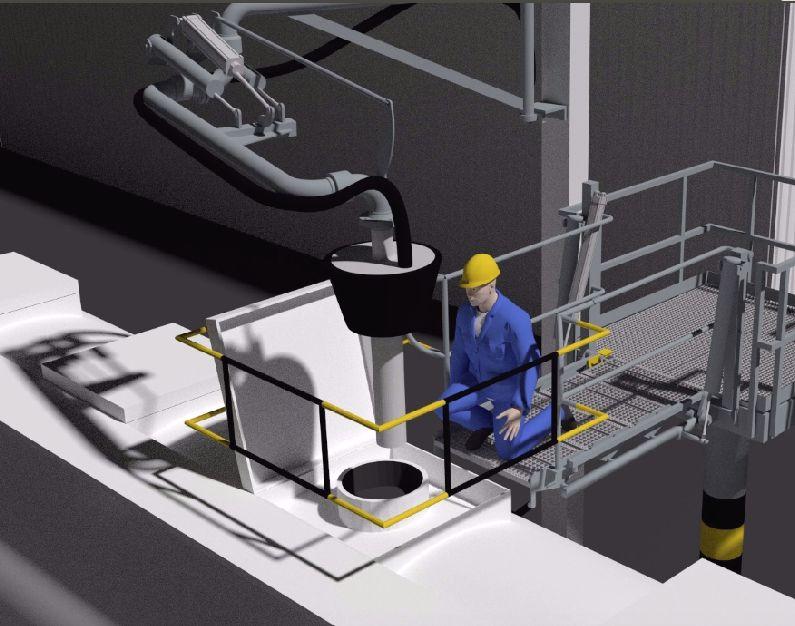

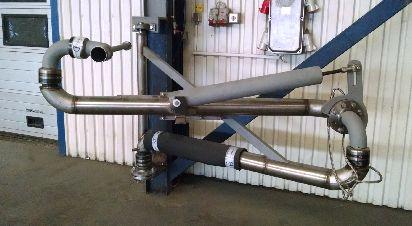

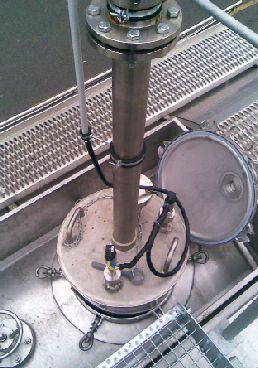

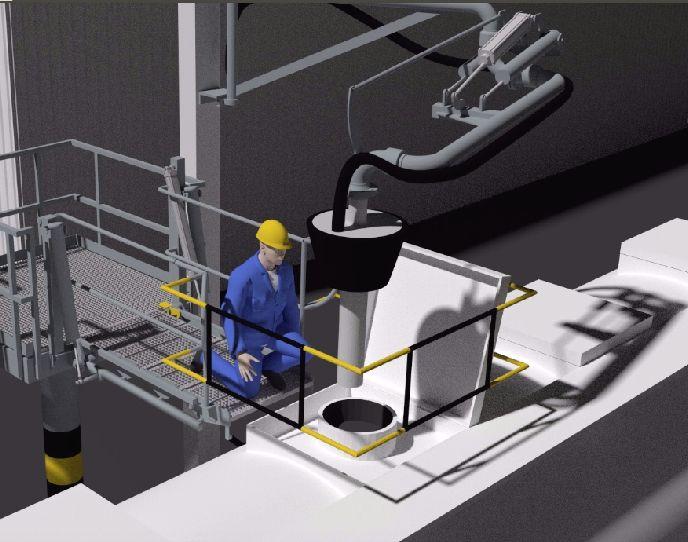

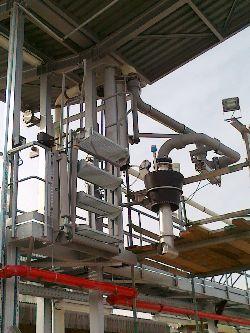

8 Felső DL - töltőkar Vezérelt, merev töltőkarok! A Direct-Line Kft. által fejlesztett és gyártott könnyített szerkezetű DL-töltő- és lefejtőkarok a szigorú biztonsági előírásoknak megfelelően kerültek megtervezésre és kivitelezésre. Alapkivitel jellemzői: jellemző méretek: NA80, NA100, NA150 anyaga szén-, rozsdamentes vagy saválló acél jobbos vagy balos kivitel egyszerű pozícionálás 4 db forgócsuklóval merevkaros kivitel, megfelel szakhatósági előírásoknak dómnyíláshoz való gyors csatlakoztathatóság gumi borítású kónusszal csereszabatos szerelt kónusz kiegyensúlyozás saját fejlesztésű rugóerőtárolóval pneumatikus mozgatás függőleges irányba levegő és páragőz visszavezetés habzásgátlás, az átfejtett közeghez igazodó végződés teleszkópos merülőcső vezérlés saját fejlesztésű függőkapcsolóval gyors és lassú menet különböző opciókkal, műszerezéssel kiegészíthető

9 Opciók fűthető változatok (elektromos, gőz, stb.) és szigetelés hidro-pneumatikus mozgatás függőleges tengelyek körül helyzetstabilizátor szükség esetén bélelés vészjelző kürt elszívó ernyő túltöltés elleni védelem szintkiegyenlítő kónusz (úszó kónusz) elzáró szelep a kónusz felett rugóerőtárolók, pneumatika és hidraulika előre beszabályozva egyedi sorszám, gyártmányazonosító CE jelölés elkészült töltőkarok tesztpadon kipróbálva Helyszíni készrejelentés fénykép, videó kísérettel kiszállítás összeszerelve, kiszállító keretben telepítés rögzítési mód helyszíni adottságokhoz igazítása Kérjen árajánlatot vagy időpontot szakmai konzultációra! Keresse szakembereinket!

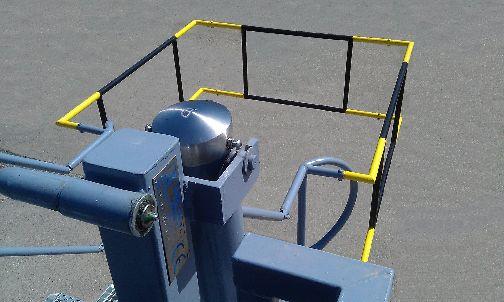

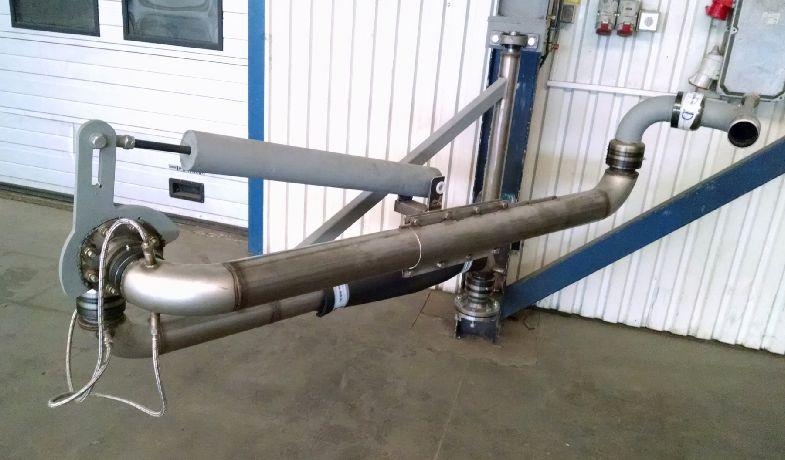

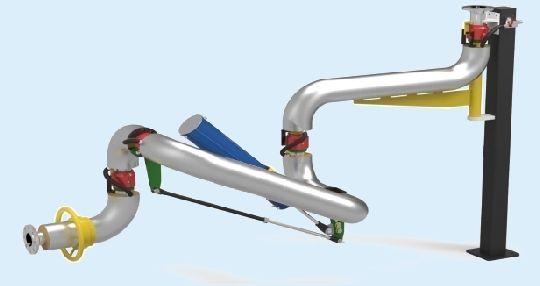

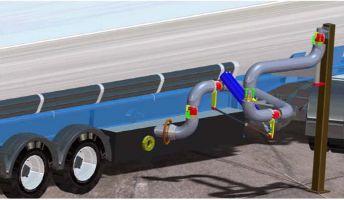

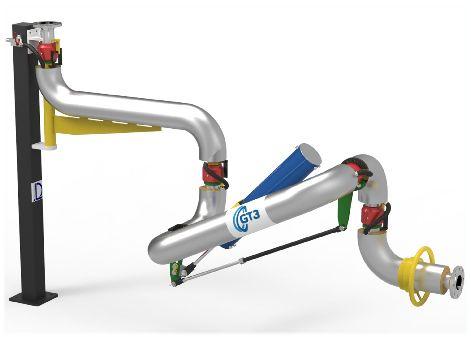

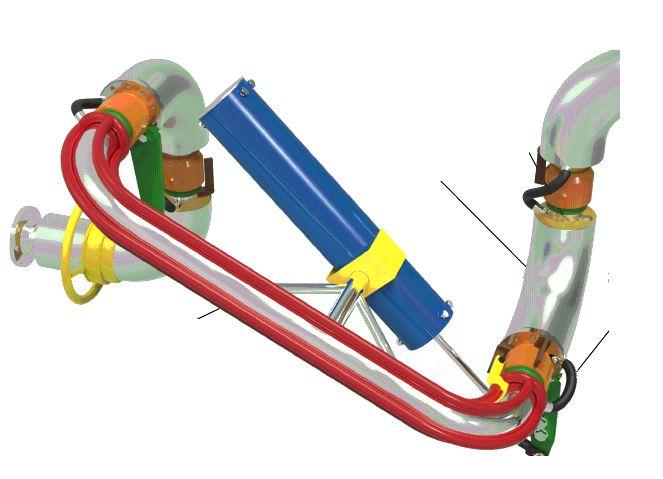

10 DL - Alsó töltőkar Vezérelt, merev töltőkarok! A Direct-Line Kft. által fejlesztett és gyártott könnyített szerkezetű alsó töltő- és lefejtőkarok a szigorú biztonsági előírásoknak megfelelően kerültek megtervezésre és kivitelezésre. Alapkivitel jellemzői: jellemző méretek: NA80, NA100, NA150 jobbos vagy balos kivitel kiegyensúlyozás saját fejlesztésű rugóerőtárolóval alsó csatlakozóhoz való gyors csatlakoztathatóság töltőkocsikhoz való csatlakozás egyedi igényeknek megfelelően merevkaros kivitel, megfelel a szakhatósági előírásoknak anyaga szén-, rozsdamentes vagy saválló acél egyszerű pozícionálás 5 db forgócsuklóval

11 Opciók fűthető változatok (elektromos, gőz, stb.) és szigetelés helyzetstabilizátor szükség esetén bélelés túltöltés elleni védelem elzárószelep beépítése Helyszíni telepítés rugóerőtárolók, pneumatika és hidraulika előre beszabályozva egyedi sorszám, gyártmányazonosító CE jelölés elkészült töltőkarok tesztpadon kipróbálva készrejelentés fénykép, videó kísérettel kiszállítás összeszerelve, kiszállító keretben rögzítési mód helyszíni adottságokhoz igazítása Kérjen árajánlatot vagy időpontot szakmai konzultációra! Keresse szakembereinket!

12 Műszerezés A teljes töltési és lefejtési folyamatra kínálunk megoldást. A rendszer az alábbi műszaki berendezéseket tartalmazza: Szivattyúk Kompresszorok A rendszerben megfelelően méretezett szállító teljesítményû térfogat kiszorítós átfejtõ szivattyúk találhatók. A cseppfolyós gáz átfejtésére dugattyús kompresszorokat alkalmazunk, amelyek legfõbb elõnye, hogy javítják az átfejtés hatékonyságát és segítik a szivattyú ráfolyását. Mennyiségi mérők Az általunk alkalmazott nagy pontosságú, hitelesíthetõ térfogatáram mérõk folyadékok, cseppfolyós gázok, vegy- és élelmiszeripari anyagok átfolyási mennyiség mérésére alkalmasak. Adatkezelési rendszerek Elektromos vezérlés Távfelügyeleti adatregisztráció, az átfejtett mennyiség rögzítésére, teljeskörû feldolgozására. Saját fejlesztésű elektronikus vezérlésünk felelős a szenzorok és aktuátorok biztonságos működésért. Környezetvédelem és higiénia Csöpögésmentesség Páraelszívó, gőzvisszavezető mechanizmus Karokon túltöltés érzékelő, túltöltésgátló Biztonságtechnikai előírások Munka- és balesetvédelm Munkahelyek balesetmentes megközelítésének biztosítása fölül, alul Parkolóállás biztosítása Végállás kapcsolók, ütközők és tüskés érzékelők kötelező használata Vészjelzőberendezések (kürtök, lámpák, stb.) Ergonómiai szempontok Töltőkarok és billenőlépcsők kiegyensúlyozása Töltőkarok és billenőlépcsők pneumatikus mozgatása Könnyű kezelhetőség Tűzbiztonság Lefejtés, töltés csak zárt rendszerben történhet Robbanásbiztos kivitel Elektronika földelése, érintésvédelem

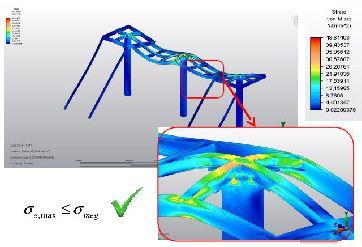

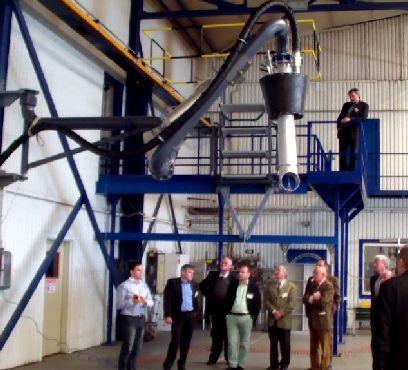

13 Fejlesztés A Budapesti Műszaki és Gazdaságtudományi Egyetem hallgatói számára számos tervezési feladatot fogalmaztunk meg. A hallgatói projektek keretein belül az egyetemisták lelkesen dolgoznak a töltőrendszerek szakterületéről választott témákon, amelyek közül néhány: kónusztartó szerkezet tervezése gázinga vezetékhez univerzális kónusz tervezése interfészekkel lefejtőkar teleszkópjának tervezése kiegyensúlyozó rugóerő tároló család tervezése pódium modulelemeinek tervezése, méretezése teflonnal bélelt forgócsukló tervezése túltöltésgátló tervezése töltőkarokhoz többtengelyes vezérlés tervezése Üzemlátogatás Megrendelői igények A Direct-Line Kft. számára fontosak a megrendelői visszajelzések és igények, ezért minden évben tavasszal megrendezi a Hazai innováció a töltő-, le- és átfejtő rendszerek gyártásában című konferenciát, amelynek legfőbb célja, az ipar résztvevői közötti párbeszéd elősegítése. Ezen workshopokon cégünk partnerei megismerkedhetnek a töltőrendszereken végzett legújabb fejlesztésekkel, újításokkal és a tervezők, beruházók, kivitelezők és üzemeltetők elmondhatják véleményüket, tapasztalataikat a töltő-, le- és átfejtő rendszerelemekkel kapcsolatban annak érdekében, hogy ezen termékkör jövőbeli fejlesztéseiben a mindenkori megrendelői igények lehessenek a meghatározók.

14 Szolgáltatásaink Teljeskörű kivitelezés! Szakember gárdánk tapasztalata és összetétele lehetővé teszi számunkra, hogy fővállalkozás formájában a tervezéstől a helyszíni kivitelezésig teljesíthessük feladatainkat. Sok éves szakmai múltunk a tervezés, a teljeskörű kivitelezés, a szervíz- és karbantartási tevékenységek területén a biztosíték arra, hogy a nemzetközi piacon fellelhető megoldásokhoz képest minden szempontból kedvezőbb tulajdonságokkal bíró töltő rendszereket és garancia vállalást tudunk kínálni partnereinknek. Helyszíni telepítés Rugóerőtárolók, pneumatika és hidraulika előre be van szabályozva Termékek ellátva egyedi sorszámmal, gyártmányazonosító CE jelöléssel Elkészült lépcsők és töltőkarok tesztpadon kipróbálva Készrejelentés fénykép, videó kísérettel Kiszállítás összeszerelve, kiszállító keretben történik Töltőkarok rögzítési módjának helyszíni adottságokhoz való igazítása dldh.hu Direct Line Kft dldh.hu/webshop DirectLine1 Direct-Line Kft Dunaharaszti Jedlik Ányos u. 14. Tel: +36 (24) info@dldh.hu weblap:
