1 Lakásszellőztető rendszer hővisszanyeréssel

2 Tartalomjegyzék Lakásszellőztetés hővisszanyeréssel... 3 Központi lakótér szellőztető készülék... 3 Domekt központi lakásszellőztető készülékek hővisszanyeréssel... 4 Szabályozóautomatika... 7 Domekt szabályozóautomatika... 8 Kis keresztmetszetű flexibilis légtechnikai csövek és idomok... 9 Hangszigetelt elosztó dobozok befúváshoz és elszíváshoz...10 Hangszigetelt fogadó dobozok befúváshoz és elszíváshoz...14 A lakótérben megjelenő befúvó/elszívó elemek Kültéri fali- és tetőelemek...19 Spirócsövek és idomok, szigetelt és szigetelés nélküli flexibilis csövek Hangcsillapító A gépi szellőztetés egyéb lehetőségei /24 Airvent 2017 Minden jog fenntartva. A katalógusban szereplő adatok kizárólag információs célt szolgálnak. A változtatás jogát fenntartjuk.

3 Lakásszellőztetés hővisszanyeréssel A működési elv ilyen egyszerű: a benti elhasznált levegőt ki, a kinti szűrt, oxigéndús, temperált levegőt be. Napjainkban az új és felújításon átesett lakóépületeknél előkelő helyen szerepel az energiatakarékosság. A nyílászárókat gyártó cégek a piac igényeinek megfelelően arra törekszenek, hogy minél tökéletesebben záródó ablakokat, ajtókat gyártsanak. A határoló falak szigetelőanyagának gyártói is egyre magasabb hőszigetelési hatásfokot biztosító termékeket kínálnak. A jól kivitelezett hőszigetelés valóban energiát takarít meg, de árnyoldala, hogy lényegesen lecsökkenti az új és felújított lakások és családi házak természetes légcseréjét. Csukott nyílászárók mellett a megmaradt légcsere csak töredékét biztosítja annak a frisslevegő mennyiségnek, amely az egészséges, pára és penészmentes otthonokhoz szükséges. Ha a szellőztetést ablaknyitogatással oldják meg, elvész a vastag falszigeteléssel és a kiváló nyílászárókkal elérni kívánt eredmény, az energiamegtakarítás. Emellett a kinti levegő minőségének városokban és falvakban egyaránt megtapasztalható folyamatos romlása és az allergiás megbetegedések elterjedése miatt az ablaknyitás manapság sokszor többet árt, mint használ. Ezért az energetikai szempontból korszerű épületekben az egészséges belső klímához gépi szellőztetésre van szükség. A frisslevegő bevitelt legkomfortosabban központi hővisszanyerős szellőztetőgéppel lehet megoldani, amellyel ellenőrzötten, szabályozottan, automatikus működéssel és nem utolsósorban energiatakarékosan lehet szellőztetni, azaz a lakótérből az elhasznált levegőt eltávolítani és helyette friss, oxigéndús levegőt bejuttatni. A központi szellőztető gép fő elemei a következők: két ventilátor, két szűrő, hővisszanyerő, utófűtő és a szabályozóautomatika. A Domekt RHP típus ezen elemek mellett hőszivattyút is tartalmaz. A berendezés befúvó- és elszívó EC ventilátora halkan és alacsony áramfelhasználással működik. A be- és kilépő levegő szűrését M5 minőségű panelszűrő biztosítja, befúvó oldalon opcióként F7 pollenszűrő is rendelhető. Hideg időben a nagy hatásfokkal működő hővisszanyerő az elszívott benti levegőből nyert hőenergiával felmelegíti a befújt szűrt kinti levegőt, amely így közel szobahőmérsékleten jut be a lakótérbe. A Domekt RPH típusnál rendelkezésre álló második energia-visszanyerő lépcső (hőszivattyú) még jobban fel tudja fűteni a befújt frisslevegőt. Az utófűtésről alacsony energiafelhasználású elektromos- vagy vizes fűtőelem gondoskodik, ha szükség van rá. Nyáron a befújt frisslevegőt a hővisszanyerős gépek a szabályozóautomatika által aktivált (hűtőenergia felhasználása nélküli) éjszakai hűtés funkcióval, illetve alaphűtés esetén a hűtőenergia-visszanyerési funkcióval tudják energiatakarékosan hűteni. A Domekt RHP típus a befújt frisslevegőt a beépített hőszivattyúval tudja még tovább hűteni. Az integrált vezérlőautomatika a beprogramozott adatoknak megfelelően be- és kikapcsolja a készüléket, szabályozza a szellőztetés idejét, intenzitását, a szellőztető frisslevegő mennyiségét és hőmérsékletét. Nálunk a központi hővisszanyerős géppel együtt megvásárolható a komplett szellőztető rendszer kiépítéséhez szükséges összes többi termék is. Az épületek adottságai és a megrendelői igények sokfélék lehetnek, de biztosak vagyunk benne, hogy a feltételek ismeretében megtaláljuk a megfelelő megoldást. Igényével, kérdéseivel forduljon bizalommal az Airvent Zrt. értékesítő munkatársaihoz. Központi lakótér szellőztető készülék Az ember életének felét az otthonában tölti, ahol a megfelelő pihenéshez elengedhetetlen az egészséges belső klíma. Lakásunkban, családi házunkban azonban nap mint nap olyan nem kívánatos hatások érhetnek bennünket, melyek ez ellen dolgoznak: nyitott ablaknál pl. a kintről származó zaj-, por- és pollenterhelés, csukott nyílászáróknál pedig az emberi jelenlét káros hatásai, melyek következtében az épületen belül megnő a páratartalom és a CO 2 szint. A magas páratartalom lehet felelős a penészfoltok kialakulásáért, a megnövekedett CO 2 pedig a fejfájásért, a romló koncentrációért, a rossz közérzetért, a fáradságérzetért, vagy a nem kellően pihentető alvásért. Katalógusunkban a korszerű lakásszellőztetés komplett rendszerét kívánjuk bemutatni, melynek legfőbb alkotóeleme a központi hővisszanyerős szellőztető készülék. A hangcsillapított házba épített berendezés a gépi szellőztetés legmagasabb szintjét képviseli, amely a frisslevegő-, befúvó-, elszívó- és elhasznált levegő ágakon keresztül mindent megold: a levegő befúvását, elszívását, szűrését, a hővisszanyerő (vagy hővisszanyerő + hőszivattyú) segítségével a temperálását, és az integrált szabályozóautomatikának köszönhetően a légmennyiség, a hőmérséklet, a működési idő- és mód szabályozását is. A zsírlerakódás veszélye miatt zsíros levegőjű elszívóhelyet nem javasolt rákötni a készülékekre, ezért a konyhai páraelszívást egy külön ventilátorral ajánljuk megoldani. A központi légkezelők előnye a komplettség, a magas komfortfokozat, az energiatakarékosság, és a programozható, automatikus működés. A berendezések internetböngészőn, vagy okostelefonon keresztül bármikor, bárhonnan elérhetők és az igényeknek megfelelően vezérelhetők. 3/24

4 Domekt központi lakásszellőztető készülékek hővisszanyeréssel A kis helyigényű és magas hővisszanyerési hatásfokkal működő Domekt légkezelők kiválóan alkalmasak m² méretű lakások és családi házak szellőztetésére. A berendezések az elektromos hálózathoz való csatlakoztatás után azonnal elindíthatók. A működés beállítása a falra szerelhető esztétikus, könnyen kezelhető érintőképernyős kijelzőn történik. A+ Minden szellőztetőgépünk rendelkezik CE engedéllyel. Az energia címkén jelezzük a készülék energia besorolását. Az energia besorolás alapja a berendezés 1 m²-re vetített kw/h-ban kifejezett éves energiafelhasználása. Ezzel az emblémával megjelölt berendezéseinknek van passzívház tanúsítványa. 40 db 650m 3 /h Minden szellőztetőgépünk elszívó- és befúvó ventilátora megfelel az EU legújabb energia-felhasználási követelményeinek. A DOMEKT légkezelők méretsora Légszállítási tartomány 250 és 1000 m 3 /h között A légkezelőink forgódobos hővisszanyerővel 900 U (H/V) 700 V, H, F 600 U, H 500 V, H 450 V 400 V, H, F 300 V 250 F 200 V Légmennyiség, m³/s 0 0,03 0,06 0,08 0,11 0,14 0,17 0,19 0,22 0,25 0, Légmennyiség, m³/h A légkezelőink kereszt-ellenáramú hővisszanyerővel 900 U (H/V), F 700 V, H 500 F 400 V 250 V, F Légmennyiség, m³/s 0 0,03 0,06 0,08 0,11 0,14 0,17 0,19 0,22 0,25 0, Légmennyiség, m³/h A légkezelőink forgódobos hővisszanyerővel és hőszivattyúval Légmennyiség, m³/s 800 U (H/V) 600 U (H/V) 400 V 0 0,03 0,06 0,08 0,11 0,14 0,17 0,19 0, Légmennyiség, m³/h Jelmagyarázat V.: felső csatlakozású F: lapos, mennyezet alá szerelhető H: oldalsó csatlakozású U(H/V): univerzális (oldalsó/felső) csatlakozású A következő négy oldalon röviden bemutatunk néhány hővisszanyerős szellőztetőgépet és az integrált szabályozó automatikát. A készülékek részletes leírását és a lakótéri szellőztetők teljes választékát a honlapon lehet megtalálni. 4/24

5 Domekt CF 250 F Mennyezeti szellőztető készülék kereszt-ellenáramú hővisszanyerővel, oldalsó csatlakozással Statikus nyomás (Pa) 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0, SPI 0, SPI 0,28 SPI 0,21 SPI 0,14 Légmennyiség (m³/s) Légmennyiség (m³/h) Kiemelt tulajdonságok A energia osztály 86% hővisszanyerési hatásfok Integrált szabályozóautomatika: C4.1 / C6.1 / C 6.2 Méretek: 600 x 290 x1100 mm (sz-m-h) Alapkivitel: utófűtő nélkül Opcióként légcsatornába építhető elektromos-, vagy vizes utófűtő rendelhető Távoli vezérlési lehetőség Zajszint: 45 db Maximális légszállítás: 299 m 3 /h Domekt CF 400 V Szellőztető készülék kereszt-ellenáramú hővisszanyerővel, felső csatlakozással Statikus nyomás (Pa) Légmennyiség (m³/s) 0 0,02 0,04 0,06 0,08 0,1 0, SPI 0, SPI 0,28 SPI 0,21 SPI 0, Légmennyiség (m³/h) Kiemelt tulajdonságok A energia osztály 80% hővisszanyerési hatásfok Integrált szabályozóautomatika: C4.1 / C6.1 / C 6.2 Méretek: 600 x 670 x 600 mm (sz-m-h) Alapkivitel: 1 kw elektromos utófűtővel Opcióként légcsatornába építhető vizes utófűtő is rendelhető Távoli vezérlési lehetőség Zajszint: 43 db Maximális légszállítás: 430 m 3 /h Domekt CF 500 F Mennyezeti szellőztető készülék kereszt-ellenáramú hővisszanyerővel, oldalsó csatlakozással Statikus nyomás (Pa) Légmennyiség (m³/s) 0 0,02 0,04 0,06 0,08 0,1 0,12 0,14 0,16 0, SPI 0, SPI 0, SPI 0, SPI 0, Légmennyiség (m³/h) Kiemelt tulajdonságok A energia osztály 88% hővisszanyerési hatásfok Integrált szabályozóautomatika: C4.1 / C6.1 / C 6.2 Méretek: 1050 x 290 x 1180 mm (sz-m-h) Alapkivitel: 1 kw elektromos utófűtővel Opcióként légcsatornába építhető vizes utófűtő is rendelhető Távoli vezérlési lehetőség Zajszint: 54 db Maximális légszállítás: 568 m 3 /h Domekt PP 300 V Szellőztető készülék dupla keresztáramú hővisszanyerővel, felső csatlakozással Statikus nyomás (Pa) Légmennyiség (m³/s) 0 0,02 0,04 0,06 0, SPI 0, SPI 0,28 SPI 0, SPI 0, Légmennyiség (m³/h) Kiemelt tulajdonságok A energia osztály 76% hővisszanyerési hatásfok Integrált szabályozóautomatika: C4.1 Méretek: 340 x 700 x 740 mm (sz-m-h) Alapkivitel: 1 kw elektromos utófűtővel Opcióként légcsatornába építhető vizes utófűtő is rendelhető Távoli vezérlési lehetőség Zajszint: 34 db Maximális légszállítás: 300 m 3 /h 5/24

6 Domekt R 400 V Szellőztető készülék forgódobos hővisszanyerővel, felső csatlakozással Statikus nyomás (Pa) Légmennyiség (m³/s) 0 0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0, SPI 0,6 250 SPI 0,5 200 SPI 0,4 150 SPI 0, Légmennyiség (m³/h) Kiemelt tulajdonságok A+ energia osztály 87% hővisszanyerési hatásfok Integrált szabályozóautomatika: C6.1 / C 6.2 Méretek: 495 x 547 x 600 mm (sz-m-h) Alapkivitel: 1 kw elektromos utófűtővel Opcióként légcsatornába építhető vizes utófűtő is rendelhető Távoli vezérlési lehetőség Zajszint: 39 db Maximális légszállítás: 287 m 3 /h Domekt R 450 V Szellőztető készülék forgódobos hővisszanyerővel, felső csatlakozással Statikus nyomás (Pa) Légmennyiség (m³/s) 0 0,02 0,04 0,06 0,08 0,1 0,12 0,14 0, SPI 0, SPI 0,5 150 SPI 0, SPI 0, Légmennyiség (m³/h) Kiemelt tulajdonságok Passzívház tanúsítvány A1 energia osztály 85% hővisszanyerési hatásfok Integrált szabályozóautomatika: C6.1/C 6.2 Méretek: 535 x 610 x 680 mm (sz-m-h) Alapkivitel: 1 kw elektromos utófűtővel Opcióként légcsatornába építhető Vizes utófűtő is rendelhető Távoli vezérlési lehetőség Zajszint: 39 db Maximális légszállítás: 472 m 3 /h Domekt R 400 H Szellőztető készülék forgódobos hővisszanyerővel, oldalsó csatlakozással Statikus nyomás (Pa) Légmennyiség (m³/s) ,02 0,04 0,06 0,08 0,1 0, SPI 0,6 200 SPI 0, SPI 0,4 SPI 0, Légmennyiség (m³/h) Kiemelt tulajdonságok A energia osztály 85% hővisszanyerési hatásfok Integrált szabályozóautomatika: C6.1 / C 6.2 Méretek: 515 x 565 x 650 mm (sz-m-h) Alapkivitel: 1 kw elektromos utófűtővel Opcióként légcsatornába építhető vizes utófűtő is rendelhető Távoli vezérlési lehetőség Zajszint: 48 db Maximális légszállítás: 422 m 3 /h Domekt RHP 600 U Hőszivattyús szellőztető készülék forgódobos hővisszanyerővel, univerzális (oldalsó/felső) csatlakozással Statikus nyomás (Pa) SPI 0,35 SPI 0,28 SPI 0,21 SPI 0,14 Légmennyiség (m³/s) A hőszivattyú működési tartománya RHP 3.7/3 RHP 4.4/ Légmennyiség (m³/h) Kiemelt tulajdonságok Beépített hűtő/fűtő hőszivattyú A+ energia osztály 83% hővisszanyerési hatásfok Integrált szabályozóautomatika: C5.1 Méretek: 649 x 803 x 1250 mm (sz-m-h) Alapkivitel: 1 kw elektromos utófűtővel Távoli vezérlési lehetőség Zajszint: 40 db Maximális légszállítás: 650 m 3 /h 6/24

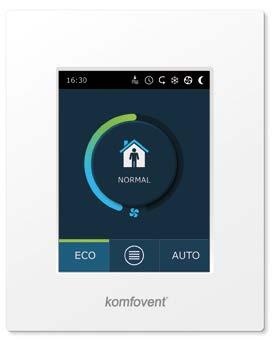

7 Szabályozóautomatika A légkezelők beépített szabályozóautomatikája a beállított adatoknak megfelelően be- és kikapcsolja a készüléket, szabályozza a szellőztetés idejét, intenzitását, a szellőztető frisslevegő mennyiségét és hőmérsékletét, továbbá gondoskodik a légkezelő biztonságos működéséről és a készülék működési költségének optimalizálásáról. A felhasználóbarát kijelzőkön kezdők és haladók egyaránt könnyen el tudják végezni a kívánt beállításokat és le tudják olvasni a szellőztetőgép működésével kapcsolatos információkat. Ezek a felhasználó számára fontos információk olvashatók le a kijelzőről Aktuális befújt légmennyiség (m³/h; m³/s; l/s) Szűrőelpiszkolódás jelzés A hővisszanyerő aktuális energia-visszanyerési hatásfoka (%) A hőviszanyerő által aktuálisan visszanyert energia (kw) Aktuálisan megtakarított hőenergia (%) Ventilátorok összes működési ideje (h) Fűtőelem összes energiafelhasználása (kwh) A hővisszanyerő által visszanyert összes energia (kwh) C6 kijelző Néhány szabályozóautomatika funkcióról bővebben A szellőztetőgép heti működésének beállítása A hét napjaira összesen akár 20 különböző működési idő is beállítható. A szabadság alatti működésének beállítása: ha hosszabb időre elutaznak a távolléti működés funkció aktiválása lehetőséget biztosít arra, hogy a berendezés a szabadság ideje alatt a szokásos heti beállítástól eltérő módon működjön. Egyszerre összesen 10 adat bevitelére van lehetőség. Éjszakai hűtés nyáron Ennek a funkciónak a célja a nyári energiamegtakarítás, melyet a felhasználó a szobahőmérséklet megfelelő beállításával aktiválhat. Ha a beállított szobahőmérséklet alapján a berendezés olyan jelzést kap, hogy a helyiségben hűtésre van igény, automatikusan bekapcsol és az éjszakai hűvösebb kinti levegővel lehűti a nappal felmelegedett szobákat. Minimális befújási hőmérséklet beállítása Ennek a funkciónak az aktiválása biztosítja, hogy a szellőztetőgéppel befújt levegő hőmérséklete akkor sem megy a felhasználó által beállított hőmérséklet alá, ha ezt a hővisszanyerő, vagy a hővisszanyerő és az utófűtő együtt nem tudja biztosítani. Ez úgy érhető el, hogy a szabályozóautomatika mindaddig csökkenti a beállított befújt és/vagy az elszívott légmennyiséget, amíg a hőmérséklet el nem éri a kívánt értéket. Igény szerinti szellőztetés: ha a felhasználó a szellőztetőgép működtetésének ezt a módját választja, akkor a készülék nem beprogramozott idők, hanem egyéb választott paraméter(ek) alapján kapcsol ki és be (pl. CO 2 tartalom, páratartalom, hőmérséklet). Fokozott légmennyiség üzemmódot kapcsoló bemenet használata A szellőztetőgép normál beállítás szerinti aktuális légszállítását magasabb légmennyiségre kapcsolja egy külső beavatkozóról indított jel (pl. fürdőszoba vagy WC villanykapcsoló, páraelszívó kapcsoló, időkapcsoló, termosztát). A légkezelőink távoli vezérlése internetböngészőn, vagy okostelefonon keresztül Domekt légkezelők használatát a távoli elérési/ vezérlési lehetőség még komfortosabbá tette. Internetböngészőn, vagy okostelefonon keresztül minden típus kezelőfelülete könnyen elérhető, így a felhasználó bármikor, bárhonnan kényelmesen elvégezheti a szükséges beállításokat és leolvashatja az adatokat a berendezés működéséről. A felhasználóbarát web szerver lehetővé teszi a készülék távszabályozását számítógépen keresztül. A Smart Home mobilalkalmazás a kijelző másolata és lehetővé teszi a szellőztetőgép kezelését bárhonnan. C5 kijelző Username LOGOUT ACTIVE ALARMS: NO TURN OFF SETTINGS CONTROL OPERATION MODES OPERATION CONTROL AWAY NORMAL FROM TO INTENSIVE BOOST ECO AUTO ACTIVATE Intelligent Intelligent energy saving energy function saving is OFF. Comfort function priority is over activated. best economy. Best economy priority over comfort. Schedule is activated. is OFF. Operation program: WORKING KITCHEN FIREPLACE OVERIDE HOLIDAYS MODIFY OVERVIEW SUPLY AIR TEMPERATURE 20.0 C 22.0 C SUPPLY AIR FLOW 200 m³/h 240 m³/h EXTRACT AIR TEMPERATURE 18.0 C 20.0 C EXTRACT AIR FLOW 200 m³/h 240 m³/h OPERATION SPEED OPERATION TIMER 9:30-18:00 Next: AWAY OUTDOOR TEMPERATURE 14.0 C FILTER CLOGGING 55% 7/24

8 Domekt szabályozóautomatika A kijelzőn beállítható funkciók és leolvasható információk 8/24 Szabályozóautomatika típusa C4* C5 C6 Befújt hőmérséklet tartás Szobahőmérséklet tartás Kiegyenlített hőmérséklet tartás Fokozatmentes légmennyiség beállítás Légmennyiség kijelzés: m 3 /h; m 3 /s; l/s Állandó légmennyiség szabályozás (CAV) Változó légmennyiség szabályozás (VAV) Légmennyiség szabályozás külső analóg jellel Fokozott légmennyiség üzemmódot kapcsoló bemenet Kandalló- és konyhai elszívó üzemmódok külön kapcsoló bemenetekkel Hűtőenergia visszanyerés Vizes fűtő-hűtő átváltó szabályozás Heti működés beállítása Szabadság alatti működés beállítása Igény szerinti szellőztetés (A szellőztetőgép csak akkor kapcsol be, ha a levegő minősége nem felel meg a beállított paramétereknek) Levegő minőség funkció (a levegő minőségétől függ a szellőztetés intenzitása) Nyár éjszakai hűtés Befújt levegő minimum hőmérséklet szabályozása Külső hőmérséklet figyelembevételével kompenzált szellőztetés A szellőztetés intenzitásának csökkentése túl magas befújt hőmérséklet esetén Szárítás és párásítás szabályozás DX hűtés szabályozás Keringető szivattyú és szabályozó szelep karbantartó mozgatás Forgódob előmelegítése hideg időben Forgódob tisztító funkció Elektromos előfűtés szabályozás Túl alacsony légmennyiség kijelzés Hővisszanyerési hatásfok kijelzés (%) Hővisszanyerő energia-visszanyerésének kijelzése (kw) Hőenergia megtakarítás kijelzés (%) Szűrő elpiszkolódás kijelzés 1 1 Fűtőelem és ventilátor üzemidő számláló (óra) Fűtőelem és teljes készülék energiafelhasználás számláló (kw) A légkezelő teljes energiafelhasználásának kijelzése (kw) Fajlagos felvett teljesítmény (SPI) kijelzése Távoli vezérlés internetböngészőn keresztül 2 Távoli vezérlés okostelefonon keresztül 3 A készülék működésének naplózása és elemzése 4 Kijelző választási lehetőség (okoskivitel, vagy alapkivitel) * végéig kapható. 1 A működési időből kalkulálva. 2 A funkció működéséhez PING2 modul szükséges. 3 A funkció működéséhez PING2 modul szükséges és Android rendszeren elérhető második félévétől érhető el.

9 Kis keresztmetszetű flexibilis légtechnikai csövek és idomok A központi hővisszanyerős szellőztető berendezésbe érkező frisslevegőt szét kell osztani a lakás/lakóház különböző helyiségeiben, az egyes helyiségek elhasznált levegőjét pedig össze kell gyűjteni és vissza kell juttatni a szellőztetőgépbe. Erre a feladatra a kis keresztmetszetű, helytakarékos FLX légelosztó rendszert kínáljuk, mellyel a légcsatorna hálózat és kiegészítő elemei könnyen és megbízhatóan megtervezhetők és kivitelezhetők: flexibilis csővezeték és idomok, elosztó dobozok, fogadó dobozok, légmennyiség-szabályozó, stb. FLX-HDPE-A típusú flexibilis cső Az FLX- HDPE-A típusú kör keresztmetszetű flexibilis légtechnikai csővezeték erős (HDPE) polietilén anyagból készül, és mindenütt kiváló választás, ahol fontos a megbízhatóság és a tartósság. A kis helyen elvezethető flexibilis légcsatornarendszer korábbi építésű házak, vagy lakások átalakításakor fali, mennyezet alatti, vagy álmennyezet feletti szereléshez ideális, új építésű ingatlan kivitelezésekor pedig akár betonba is fektethető. A termék kétrétegű, kívül bordás, belül sima. A sima, ezüst oxid alapú antisztatikus belső bevonat alacsony nyomásesést eredményez, csökkenti az áramlási veszteségeket, akadályozza a szennyeződés lerakódását és a mikroorganizmusok kifejlődését. Kiváló hajlíthatósága minimálisra csökkenti a szerelésnél szükséges idomok számát. Az FLX-HDPE-A típusú flexibilis cső 50 m-es tekercsben kapható. A csöveket FLX-MSF csőkapcsolóval lehet összekötni. A 75 mm külső átmérőjű kivitel alkalmazását 30 m³/h, a 90 mm külső átmérőjű változatot 40 m³/h légszállítási igényig ajánljuk. Az FLX-HDPE-A flexibilis csövek ill. a cső és a fogadó- ill. elosztódobozok csatlakozásánál FLX-USZ vagy FLX-USC tömítőgyűrűvel lehet biztosítani a szivárgásmentes légszállítást. A dobozok használaton kívüli csatlakozócsonkjait FLX- CS-PVC végdugóval lehet lezárni. Méretek T.1. Típus névleges ØD (mm) Ød (mm) Tömeg (kg) FLX-HDPE-A ,31 FLX-HDPE-A ,42 D.1. FLX-HDPE-A-75 flexibilis csővezeték diagramja 30 [Pa/m] Kiírási példa Termékkód FLX HDPE-A 75 Típus...FLX Anyag... HDPE-A Külső átmérő ØD Ød [l/s] 80 [m³/h] FLX-HDPE-A típusú flexibilis cső D.2. FLX-BP Ø75 mm 45 -os könyök (0,5 m hosszú) diagramja [Pa/m] 30 D.3. FLX-BP Ø75 mm 90 -os könyök (0,5 m hosszú) diagramja [Pa/m] [l/s] [l/s] [m³/h] [m³/h] FLX-BP préselt könyök FLX-MSF csőkapcsoló FLX-CS-PVC végdugó FLX-USC, USZ tömítőgyűrű 9/24

10 Hangszigetelt elosztó dobozok befúváshoz és elszíváshoz A befúvó- és elszívóágban elhelyezhető hangszigetelt elosztó dobozok hővisszanyerős szellőztető készülék felőli csatlakozásának átmérője 125, 160 vagy 200 mm, az FLX-HDPE-A-75 ill. FLX-HDPE-A-90 típusú flexibilis csövek felőli csatlakozásainak átmérője 75 vagy 90 mm. A következő oldalakon a klf. elosztó dobozokra vonatkozó mérettáblázatokban a szellőztetőgép oldali csatlakozást d1-gyel, a kis keresztmetszetű flexibilis légcsatorna oldali csatlakozásokat d2-vel jelöltük. Az elosztó dobozok anyaga horganyzott acéllemez, belül 9 mm vastag szigeteléssel. Igény esetén a dobozok belső szigetelés nélkül is kaphatók. Egy oldalon elhelyezett d2 csatlakozásokkal Az FLX-PRI-P hangszigetelt elosztó doboz 10, 12 vagy 14 db, az FLX-PRI-PL típus 2 vagy 3 db d2 átmérőjű csatlakozással rendelhető, melyek a doboz egy oldalán vannak elhelyezve. Az elosztó doboz belül 9 mm vastag hangszigeteléssel van ellátva, és befúváshoz-elszíváshoz egyaránt használható. A szivárgásmentes légszállítás érdekében a csatlakozópontoknál FLX-USZ, vagy FLX-USC tömítőgyűrűt kell alkalmazni. A használaton kívüli csatlakozásokat FLX-CS-PVC végdugóval lehet lezárni. Igény esetén az elosztó dobozok belső szigetelés nélkül is kaphatók, ezen kivitelek típusjele FLX-PRO-P ill. FLX-PRO-PL. Két oldalon elhelyezett d2 csatlakozásokkal A két oldalon elhelyezett d2 csatlakozásokkal rendelhető FLX-PRI hangszigetelt elosztó dobozok csatlakozópontjainak száma 6, 8, 10 vagy 14. A 6 csőcsatlakozás 3-3, a 8 db 4-4, a 10 db 5-5, a 14 db pedig 7-7 osztásban van elrendezve a két oldalon. A doboz belül 9 mm vastag hangszigeteléssel van ellátva, és befúváshoz-elszíváshoz egyaránt használható. A szivárgásmentes légszállítás érdekében a csatlakozópontoknál FLX-USZ, vagy FLX-USC tömítőgyűrűt kell alkalmazni. A használaton kívüli csatlakozásokat FLX-CS-PVC végdugóval lehet lezárni. Igény esetén az elosztó doboz belső szigetelés nélkül is kapható, ezen kivitel típusjele FLX-PRO. Három oldalon elhelyezett d2 csatlakozásokkal A három oldalon elhelyezett d2 csatlakozásokkal rendelhető FLX-PRI hangszigetelt elosztó dobozok csatlakozópontjainak száma 8 vagy 12. A 8 csőcsatlakozás 2-4-2, a 12 db osztásban van elrendezve a három oldalon. A doboz belül 9 mm vastag hangszigeteléssel van ellátva, és befúváshoz-elszíváshoz egyaránt használható. A szivárgásmentes légszállítás érdekében a csatlakozópontoknál FLX-USZ, vagy FLX-USC tömítőgyűrűt kell alkalmazni. A használaton kívüli csatlakozásokat FLX-CS-PVC végdugóval lehet lezárni. Igény esetén az elosztó doboz belső szigetelés nélkül is kapható, ezen kivitel típusjele FLX-PRO. Négy oldalon elhelyezett d2 csatlakozásokkal A négy oldalon elhelyezett d2 csatlakozásokkal rendelhető FLX-PRI hangszigetelt elosztó dobozok csatlakozópontjainak száma 16 vagy 18. A 16 csőcsatlakozás , a 18 db osztásban van elrendezve a négy oldalon. A doboz belül 9 mm vastag hangszigeteléssel van ellátva, és befúváshoz-elszíváshoz egyaránt használható. A szivárgásmentes légszállítás érdekében a csatlakozópontoknál FLX-USZ, vagy FLX-USC tömítőgyűrűt kell alkalmazni. A használaton kívüli csatlakozásokat FLX-CS-PVC végdugóval lehet lezárni. Igény esetén az elosztó doboz belső szigetelés nélkül is kapható, ezen kivitel típusjele FLX-PRO. 10/24

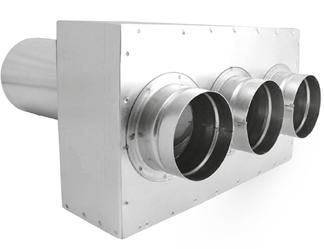

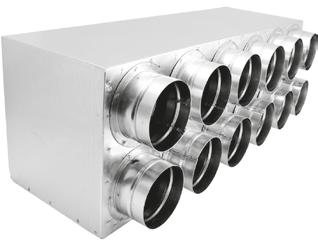

11 Hangszigetelt elosztó dobozok egy oldalon elhelyezett d2 csatlakozásokkal Méretek / FLX-PRI-P T.2. Típus A B C L Ød1 Ød2 d2 (db) FLX-PRI-P FLX-PRI-P FLX-PRI-P FLX-PRI-P FLX-PRI-P FLX-PRI-P Kiírási példa Termékkód FLX-PRI-P Típus...FLX-PRI-P Ød d2 csatlakozópontok száma...10 A feltüntetett méretek mm-ben értendőek. Ød1 C B L A Ød2 Méretek / FLX-PRI-PL T.3. Típus A B C L Ød1 Ød2 d2 (db) FLX-PRI-PL FLX-PRI-PL FLX-PRI-PL FLX-PRI-PL Kiírási példa Termékkód FLX-PRI-PL 75 3 Típus... FLX-PRI-PL Ød d2 csatlakozópontok száma...3 A feltüntetett méretek mm-ben értendőek. A C L B Ød1 Ød2 11/24

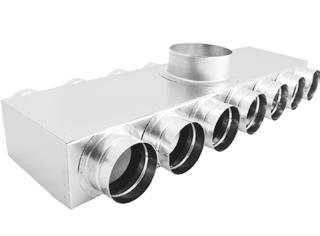

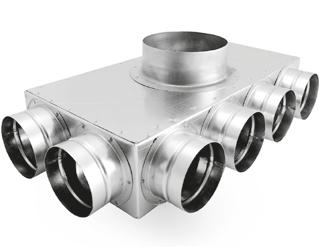

12 Hangszigetelt elosztó dobozok két oldalon elhelyezett d2 csatlakozásokkal Méretek T.4. Típus A B C L Ød1 Ød2 d2 (db) FLX-PRI FLX-PRI FLX-PRI FLX-PRI FLX-PRI FLX-PRI FLX-PRI FLX-PRI Kiírási példa Termékkód FLX-PRI Típus...FLX-PRI Ød d2 csatlakozópontok száma A Ød1 B Ød2 C L Hangszigetelt elosztó dobozok három oldalon elhelyezett d2 csatlakozásokkal Méretek T.5. Típus A B C L Ød1 Ød2 d2 (k db) d2 (n db) FLX-PRI FLX-PRI FLX-PRI FLX-PRI Kiírási példa Termékkód FLX-PRI Típus...FLX-PRI Ød d2 csatlakozópontok száma A feltüntetett méretek mm-ben értendőek. A B Ød2 (n db) Ød1 Ød2 (k db) C L 12/24

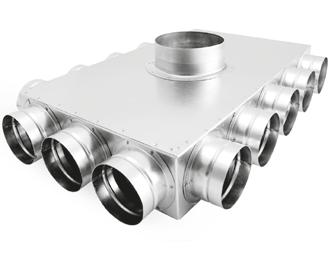

13 Hangszigetelt elosztó dobozok négy oldalon elhelyezett d2 csatlakozásokkal Méretek T.6. Típus A B C L Ød1 Ød2 d2 (k db) d2 (n db) FLX-PRI FLX-PRI FLX-PRI FLX-PRI Kiírási példa Termékkód FLX-PRO Típus... FLX-PRO Ød d2 csatlakozópontok száma A feltüntetett méretek mm-ben értendőek. A B Ød2 (n db) Ød1 Ød2 (k db) C L 13/24

14 Hangszigetelt fogadó dobozok befúváshoz és elszíváshoz A hangszigetelt fogadó dobozok befúvó- és elszívó elemek felőli kör, vagy négyszögletes csatlakozásához körcsatlakozású anemosztát, négyszög csatlakozású légrács, vagy résbefúvó illeszthető. Az FLX flexibilis csövek felőli d2 -vel jelölt csatlakozásaik átmérője 75 vagy 90 mm. A fogadó dobozok anyaga horganyzott acéllemez, belül 9 mm vastag szigeteléssel. Igény esetén egyes típusok belső szigetelés nélkül is kaphatók. Körcsatlakozású anemosztáthoz, rövid és hosszú nyakkal Az FLX-PRI-...-F és FLX-PRI-L-...-F típusjelű körcsatlakozású anemosztát fogadó dobozok 1, 2 vagy 3 db d2 átmérőjű csatlakozócsonkkal rendelhetők, melyek a doboz egy oldalán vannak elhelyezve. A dobozok belül 9 mm vastag hangszigeteléssel vannak ellátva, és befúváshoz-elszíváshoz egyaránt használhatók. A szivárgásmentes légszállítás érdekében a csatlakozópontoknál FLX-USZ, vagy FLX-USC tömítőgyűrűt kell alkalmazni. A használaton kívüli csatlakozásokat FLX-CS-PVC végdugóval lehet lezárni. Igény esetén az anemosztát fogadó dobozok belső szigetelés nélkül is kaphatók, ezen kivitelek típusjele FLX- PRO-...-F ill. FLX-PRO-L-...-F Légrácshoz, rövid és hosszú kivitelben Az FLX-D és FLX-DL hangszigetelt légrács fogadó doboz 2, 3 vagy 4 db d2 átmérőjű csőcsatlakozással rendelhető, melyek a doboz egy oldalán vannak elhelyezve. A d2 csatlakozási pontokhoz FLX-HDPE-A-75 flexibilis cső, a négyszögletes nyíláshoz 200 x 100, 300 x 100 vagy 400 x 100 mm méretű légrács csatlakoztatható. A doboz belül 9 mm vastag hangszigeteléssel van ellátva, és befúváshoz-elszíváshoz egyaránt használható. A szivárgásmentes légszállítás érdekében a csatlakozópontoknál FLX-USZ, vagy FLX-USC tömítőgyűrűt kell alkalmazni. A használaton kívüli csatlakozást FLX-CS-PVC végdugóval lehet lezárni. Résbefúvóhoz Az FLX-RDS-1 hangszigetelt résbefúvó fogadó doboz hosszmérettől függően 2, 3 vagy 4 db d2 átmérőjű csőcsatlakozással rendelhető, melyek a doboz egy oldalán vannak elhelyezve. A d2 csatlakozási pontokhoz FLX-HDPE-A-75 flexibilis cső, a négyszögletes nyíláshoz 1-soros résbefúvó csatlakoztatható. Az L= 500 mm hosszú kivitel 2 db, az L=1000 mm hosszú változat igény szerint 3 vagy 4 db csőcsatlakozással kapható. A doboz belül 9 mm vastag hangszigeteléssel van ellátva, és befúváshoz-elszíváshoz egyaránt használható. A szivárgásmentes légszállítás érdekében a csatlakozópontoknál FLX-USZ, vagy FLX- USC tömítőgyűrűt kell alkalmazni. A használaton kívüli csatlakozást FLX-CS-PVC végdugóval lehet lezárni. 14/24

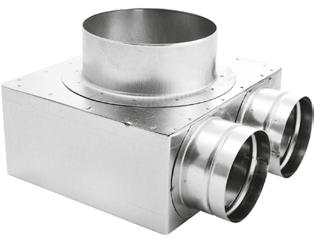

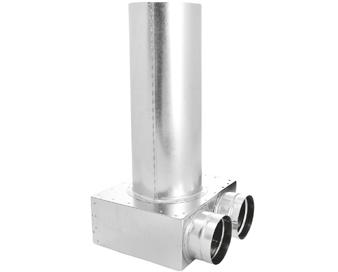

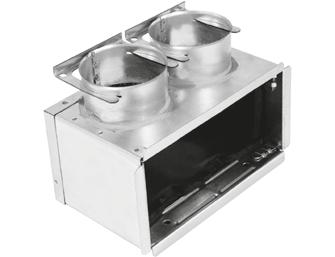

15 Hangszigetelt fogadó dobozok körcsatlakozású anemosztáthoz, rövid és hosszú nyakkal Méretek / FLX-PRI-...-F(rövid nyakkal) T.7. Típus A B C L Ød1 Ød2 d2 (db) FLX-PRI-75-2-F FLX-PRI-75-3-F FLX-PRI-90-2-F FLX-PRI-90-3-F Kiírási példa Termékkód FLX-PRI 75 2 F Típus...FLX-PRI Ød d2 csatlakozópontok száma...2 Fogadó doboz...f A feltüntetett méretek mm-ben értendőek. A L C B Ød2 Ød1 Méretek / FLX-PRI-L-...-F(hosszú nyakkal) T.8. Típus A B C L Ød1 Ød2 d2 (db) FLX-PRI-L-75-2-F FLX-PRI-L-75-3-F FLX-PRI-L-90-2-F FLX-PRI-L-90-3-F Kiírási példa Termékkód FLX-PRI-L 75 2 F Típus... FLX-PRI-L Ød d2 csatlakozópontok száma...2 Fogadó doboz...f A feltüntetett méretek mm-ben értendőek. A L C Ød1 B Ød2 15/24

16 Hangszigetelt fogadó dobozok légrácshoz, rövid és hosszú kivitelben Méretek / FLX-D(rövid kivitel) T.9. Típus A B C E Ød2 d2 (db) FLX-D x FLX-D x FLX-D x A feltüntetett méretek mm-ben értendőek. Kiírási példa Termékkód FLX-D x100 Típus... FLX-D Ød d2 csatlakozópontok száma...3 Légrács mérete x100 C B Ød2 A (N-1) x E Ød2 Méretek / FLX-DL(hosszú kivitel) T.10. Típus A B C E Ød2 d2 (db) FLX-DL x FLX-DL x FLX-DL x A feltüntetett méretek mm-ben értendőek. Kiírási példa Termékkód FLX-DL x100 Típus...FLX-DL Ød d2 csatlakozópontok száma...2 Légrács mérete x100 C B A (N-1) x E Ød2 Ød2 16/24

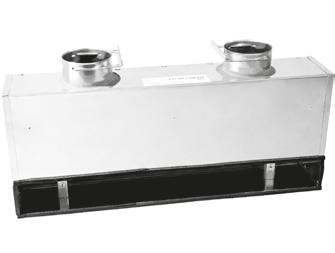

17 Hangszigetelt fogadó dobozok résbefúvóhoz Méretek T.11. Típus L B C E Ød2 d2 (db) FLX-RDS FLX-RDS FLX-RDS A feltüntetett méretek mm-ben értendőek. Kiírási példa Termékkód FLX-RDS Típus...FLX-RDS-1 Hosszméret Ød d2 csatlakozópontok száma...3 L+20 C/2 (N-1) x C L L+10 B H Ød /24

18 A lakótérben megjelenő befúvó/elszívó elemek A lakótérben megjelenő elemek mind esztétikai, mind működési szempontból nagyon fontosak a felhasználók számára. A frisslevegő befúvását a lakótér egyes helyiségeibe a lakás/családi ház stílusának legjobban megfelelő kerek- vagy négyszögletes mennyezeti illetve fali elemekkel biztosítjuk, melyekkel csendesen és huzatmentesen juttatható be a megfelelő mennyiségű oxigéndús levegő. Az egységes megjelenés érdekében az elszívóelemek is ugyanilyen kivitelben kaphatók. A befúvó- és elszívóelemek alapkivitelben RAL 9003 fehér színre festve rendelhetők. A befúvó/elszívóelemekről bővebb információ a honlapon található. TSO mennyezeti elem Kiírási példa: TSO 200 TNC mennyezeti elem Kiírási példa: TNC 200 BDO mennyezeti elem Kiírási példa: BDO 200 KV mennyezeti/fali elszívó légszelep Kiírási példa: KV 160 RBF 1 soros résbefúvó Méretek: L = 500 és 1000 mm Kiírási példa: RBF DR/DRF* egysoros légrács Méretek: 200x100, 300x100, 400x100 mm Kiírási példa: DR 300 x 100 DH kétsoros légrács Méretek: 200x100, 300x100, 400x100 mm Kiírási példa: DH 200 x 100 E5/E5F* négyzetrácsos elszívó/átszellőző rács Méretek: 200x100, 300x100, 400x100 mm Kiírási példa: E5F 400 x 100 AG fixlamellás alumínium rács Méretek: 200x100, 300x100, 400x100 mm Kiírási példa: AG 300 x 100 * Az F kivitel szűrőbetéttel készül 18/24

19 Kültéri fali- és tetőelemek A frisslevegő vételezése és az elhasznált levegő szabadba juttatása a külső falba épített rácsokkal, vagy a tetőre szerelt elemekkel oldható meg. A fali rácsok közül választható levegő beszívására, vagy kidobására alkalmas Solo kivitel, illetve kombinált, mindkét funkciót ellátó Dual kivitel is. A frisslevegőt vételező/elhasznált levegőt kifúvó elemek előtti belső csatornaszakaszba visszacsapószelep beépítése szükséges, amely megakadályozza a kinti levegő szabályozatlan beáramlását, amikor a berendezés nincs bekapcsolva. LD légbeszívó/levegő kidobó kombinált fali rács Kiírási példa: LD 200 KWO-AL öntött alumínium kültéri rács Kiírási példa: KWO-AL 200 CT ólomgalléros esősapka Kiírási példa: CT 200 YLH esősapka Kiírási példa: YLH ES esősapka Kiírási példa: ES 83.-KF betétkúpos kifúvófej Kiírási példa: KF 19/24

20 Spirócsövek és idomok, szigetelt és szigetelés nélküli flexibilis csövek A központi szellőztetőgép és a kültéri fali-és tetőelemek összekötése a légkezelőgép csatlakozóméretével megegyező spirálkorcolt, vagy flexibilis csővel történik. Az idomokat gumitömítéses és gumitömítés nélküli kivitelben is tudjunk szállítani. Bővebb információ és további méretek a oldalon található. SP-AIR spirócső 1 vagy 4 méteres kiszerelésben Kiírási példa: SP-AIR 125/1000 vagy 125/ KP90 könyökidom Kiírási példa: KP EGÁL T spiró T-idom Kiírási példa: EGÁL T Sono-25 flexibilis cső 10 m-es kiszerelésben 25 mm hangszigeteléssel Kiírási példa: SONO SEMI fél- flexibilis alumínium cső 3 méteres kiszerelésben Kiírási példa: SEMI I/C centrikus szűkítő Idomból csőbe szűkít Méretek: 160/125, 200/125, 200/160 Kiírási példa: /160-I/C 20/24

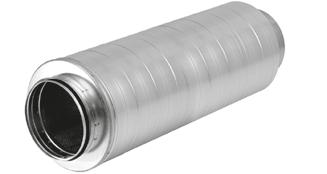

21 Hangcsillapító A légtechnikai rendszerekben különböző zajforrások találhatók. Legmeghatározóbb a központi szellőztetőgép ventilátorai által keltett zaj, amely a légcsatornarendszerben továbbterjedhet. Ennek megakadályozására a légkezelő után hangcsillapító beépítését javasoljuk a befúvó ágba, az elszívó ágba pedig akkor, ha a légkezelő kifúvó nyílása a szomszéd házhoz, vagy lakáshoz közel helyezkedik el. A légcsatornába épített légmennyiség szabályozó/fojtó elemek által okozott zaj csillapításáról a befúvó/elszívó elemek hangszigetelt fogadó doboza gondoskodik. CD50 körcsatlakozású hangcsillapító A CD50 kör keresztmetszetű hangcsillapító 50mm-es hangszigeteléssel készül. A külső köpeny anyaga horganyzott acéllemez, a belsőé perforált acéllemez. A hangszigetelés anyaga kiváló hangelnyelő képességű kasírozott üveggyapot. A CD50 hangcsillapítók a táblázatban feltüntetett 900 mm hosszméreten kívül rendelhetők 600 mm és 1200 mm hosszúságban is. Bővebb információ és további hangcsillapító típusok a honlapon találhatók. d csatlakozóméret D külső átmérő Kiírási példa: CD T.12. CD50 körcsatlakozású hangcsillapító Típusjel Méretek (mm) Hangcsillapítás (Hz) Hossz (mm) d D k 2k 4k 8k L CD CD CD Egyéb légcsatorna elemek BDSI visszacsapószelep A visszacsapószelep a légtechnikai rendszer fontos eleme. Feladata, hogy megakadályozza a kinti levegő szabályozatlan beáramlását, amikor a szellőztetőrendszer nincs bekapcsolva. Kiírási példa: BDSI 125 MR Modulo segédenergia nélküli állandó légmennyiség szabályozó A szellőztetőrendszerben bekövetkezett nyomásváltozás esetén az MR Modulo tartja a beállított légmennyiséget. A beállítás a forgatható gyűrűvel történik, ezen kívül nincs szükség semmilyen más eszközre. Egyazon méret a Vmin. és Vmax. tartományba eső különböző légmennyiségek beállítására alkalmas. Méretek: 125/1, 125/2, 160, 200 Kiírási példa: MR Modulo 200 BDSI visszacsapószelep Méretek T.13. Típusjel V min. (m3/h) V. max. (m3/h) 125/ / MR Modulo segédenergia nélküli állandó légmennyiség szabályozó 21/24

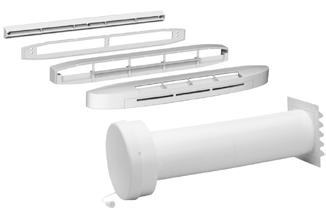

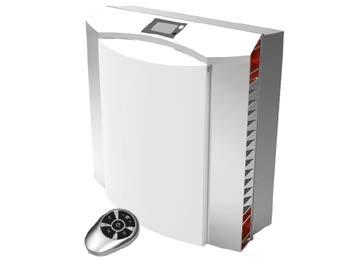

22 A gépi szellőztetés egyéb lehetőségei Decentralizált szellőztetés hővisszanyeréssel Ha valamilyen ok miatt nincs lehetőség központi hővisszanyerős szellőztetőgép alkalmazására (pl. utólag komplikált kiépíteni a légcsatornarendszert, vagy nincs elég hely a gép elhelyezéséhez), de nem szeretnének lemondani a hővisszanyerős szellőztetésről, akkor az AirVital készüléket ajánljuk, amely egy (vagy két összenyitott) helyiség elhasznált levegőjét tudja elszívni és helyette kinti friss, szűrt, temperált levegővel ellátni. Az AirVital egy olyan falra szerelhető helyi hővisszanyerős készülék, amely utólag is egyszerűen felszerelhető, mert telepítéséhez csak egyetlen faláttörésre van szükség az egységesített csővezeték részére, amelyen keresztül a frisslevegő be- és elhasznált levegő kivezetése történik. A helyiségben megjelenő hangcsillapított műanyag házban vannak elhelyezve az alacsony fogyasztású befúvó- és elszívóventilátorok, a frisslevegő- és elszívott levegő szűrők, a 73 % hővisszanyerési hatásfokkal működő lemezes hővisszanyerő és a kijelzővel ellátott szabályozóautomatika. Részletes leírás a honlapon. Méret: 490x467x180 mm Légmennyiség: m 3 /h között 10 lépésben szabályozható. AirVital decentralizált hővisszanyerős szellőztető készülék A készülék a beprogramozott hőmérséklet és/vagy a páratartalom jeladására automatikusan működik. Konyhai páraelszívás A konyhai páraelszívás ideális csendes eszköze a ventilátor nélküli ernyő, kiegészítve az elszívási helytől minél távolabb (pl. padlástérben) elhelyezett, megfelelő légszállítási teljesítményű elszívóventilátorral. Erre a célra kiválóan alkalmas az alacsony építésű, TD Silent hangcsillapított ventilátor. A TD Silent különlegesen kialakított, hangszigetelt műanyag burkolattal készül, így nagyon csendes működésű. Ez a konstrukció központi hővisszanyerős szellőztetőrendszer esetén is jól használható: a külön rendszerként kiépített konyhai páraelszívó ventilátorának működése összehangolható a szellőztető berendezéssel, amely a páraelszívás beindulásakor fokozott intenzitás módra kapcsol, így biztosítja a páraelszívó elvárt működését ill. a kiegyenlített szellőzést. A TD Silent teljes választéka és részletes leírása a honlapon található. TD Silent hangcsillapított ventilátor Légpótlás légbevezetőkkel Az elszívott levegő mechanikus pótlásáról különböző kivitelű fali- vagy ablakkeretbe épített légbevezetőkkel lehet gondoskodni, melyekből többféle változat kapható: pl. állandó légmennyiséget beeresztő, vagy egy adott külső hőmérséklet alatt csökkenő légmennyiséggel működő, vagy páraérzékelő jelére nyíló ill. záródó kivitelek. Hátrányuk, hogy a kinti levegőt temperálatlanul juttatják be a belső terekbe. Teljes választékuk és részletes leírásuk a honlapon található. Fresh-100 és ECA-RA légbevezetők 22/24

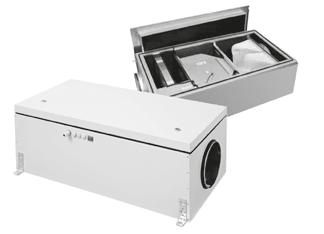

23 Szellőztetés hővisszanyerés nélkül Egyre többen gondolnak az elhasznált és különböző anyagokkal terhelt belső levegő eltávolításának szükségességére és erre a célra gépi elszívóberendezés(eke)t szerelnek fel lakásukban/ családi házukban (pl. konyhai páraelszívót, fürdőszoba- ventilátort). Elszívóventilátorok alkalmazásánál figyelni kell arra, hogy ezek a berendezések csak akkor működnek az elvárásoknak megfelelően (és nyílt égésterű gázkészülékek jelenléte esetén biztonságosan), ha a felhasználók minden évszakban gondoskodnak az elszívott levegő pótlásáról. Számolni kell azzal is, hogy mivel az elszívóventilátorok télen a lakás fűtött, nyáron a hűtött levegőjét juttatják a szabadba, a működés időtartamától függően így akár nagyobb mennyiségű energiát is veszíthetünk. Fürdőszoba- és WC elszívás A leggyakrabban használt gépi szellőztetés a fürdőszobában/wc-ben elhelyezett elszívó ventilátor. Az elszívásos szellőzéshez cégünk sokféle axiális és radiális helyi elszívóventilátort tud ajánlani, ezek közül kiemelünk néhányat: Silent, Decor, Ecoair Design, EBB-N és LF/M, Limex. Jellemzőjük a m 3 /h névleges légszállítás, az alacsony energiafelvétel, az esztétikus megjelenés, a halk működés, a beépített thermovédelem, visszacsapószelep, amely a készülék kikapcsolt állapotában megakadályozza a levegő beáramlását, továbbá a komfortfokozatot növelő kiegészítők, pl. késleltetett be-és kikapcsolás, mozgásra vagy páratartalomra induló és leálló működés. A termékek falra szerelhetők és közvetlenül, vagy rövid csőszakasszal csatlakoznak a kültérhez. A teljes választék a honlapon található. Silent elszívó ventilátor Dekor elszívó ventilátor Ecoair Design elszívó ventilátor EBB-N elszívó ventilátor LF/M elszívó ventilátor Limex elszívó ventilátor Légpótlás kompakt befúvóegységgel Az elszívott levegő méretezhető, ellenőrzött pótlása kompakt befúvóegységgel valósítható meg, amely megbízhatóan biztosítja a konyhai páraelszívó, a fürdőszoba- és WC elszívóventilátorok illetve a nyílt égésterű gázkészülékek működéséhez szükséges frisslevegőt. Gépi befúváshoz cégünk a SAU és Domekt-S típusú, standard kivitelű, hangcsillapított házba épített befúvóegységeket ajánlja, melyek ventilátort, szűrőt, elektromos vagy vizes fűtőelemet, ill. szabályozóautomatikát tartalmaznak, és több funkciót is ellátnak: szűrik, és télen fel is melegítik a befújt frisslevegőt, továbbá szabályozzák a bejuttatott levegő mennyiségét és hőmérsékletét. A SAU és Domekt-S befúvóegységeink a kedvező beépítési magasságuknak köszönhetően mennyezetre is szerelhetők, légszállítási tartományuk m 3 /h. Teljes választékuk és részletes leírásuk a honlapon is található. Domekt-S és SAU hangcsillapított házba épített befúvóegységek 23/24
