1 VÍZELLÁTÁS, RADIÁTOROS FÛTÉS MÛSZAKI DOKUMENTÁCIÓ Uponor PE Xa rendszer vízellátáshoz és radiátoros fûtéshez

2 Uponor a professzionális partner Az Uponor betartja az ígéreteit Az emberek egyre többet törôdnek lakó és munkakörnyezetükkel, legyen az irodaház, magánlakás vagy nyílt közterület. Változnak a szabványok, a stílusok és változnak az emberek elvárásai is. Ha eleget kíván tenni ezeknek az igényeknek, egyre fontosabb tudnia, hogy hová fordulhat és kiben bízhat. Az Uponorban olyan professzionális partnerre talál, amely tudja, hogyan teljesítse kívánságait. Önnel szorosan együttmûködve mérjük fel az igényeit. Szeretnénk minél többet nyújtani, és tudjuk, hogy valami különlegeset kell ajánlanunk mindent meg kell adnunk, amivel Önt is sikeresebbé tehetjük. Uponor rendszermegoldás a PE Xa technológia úttörôjétôl Vásárlóink a berendezések széles választéka terén élvezhetik a kényelmes és megbízható megoldások elônyeit. Minden Uponor terméket hosszú távon forgalmazunk. A legjobb minôség, a kiváló szolgáltatások és a környezetbarát kialakítás a fejlesztési folyamat legfontosabb célkitûzései. A rendszer egymáshoz tökéletesen illeszkedô, saját gyártású PE Xa csövekbôl és idomokból áll. Ezt a szükséges tartozékok választéka és a komplex szerszámprogram teszi teljessé. Mindez egyetlen forrásból beszerezhetô. Egyre összetettebbé váló világunkban igyekszünk mindig a legésszerûbb megoldásokat kínálni. Az Uponor egységesíti a mûanyag és a többrétegû csôrendszerek terén megszerzett úttörô tapasztalatait.

3 Tartalom Az alaprendszer ismertetése... 4 Az Uponor PE Xa csövek mérete vízellátásra és radiátoros fûtésre.. 6 Csômegfogási távolságok... 7 A hôtágulás kiegyenlítése... 7 PE Xa csövek nyomásveszteségi grafikonja... 9 Általános útmutató Szerelési információk Uponor PE Xa szorítóbilincses csôkötés Szerelési útmutató Vizes nyomáspróba vízvezetékeknél (DIN szabvány szerint) Nyomáspróba jegyzôkönyv radiátorszerelésnél (DIN szabvány szerint).. 17 Hogyan léphet velünk kapcsolatba

4 Az alaprendszer ismertetése Uponor PE Xa rendszer vízellátáshoz és radiátoros fûtéshez A vízellátás rendszerének kiválasztása sok éven át rutinfeladatnak számított. Korlátozott volt az anyagválaszték és csak az alapvetô követelményekre figyeltek. Ma már sokkal többféle szempontot kell mérlegelni, amikor vízellátási rendszert választanak. Bár az alapvetô rendeltetés nem változott, a modern vízellátási rendszerek számos egyedi jellemzôje befolyásolja a vezetékhálózat általános teljesítményét. Mai életünk más területeihez hasonlóan itt is folyamatos a fejlesztés és egyre jobb megoldások jelennek meg. Az Uponor PE Xa csôszerelési rendszer távolról sem új a piacon ben fejlesztettük ki, és azóta is folyamatosan tökéletesítjük. A térhálósított polietilén csô molekulaszerkezete Az Uponor a háztartások hideg és melegvíz ellátásához komplett rendszert kínál, amely széles csô, idom és tartozékválasztékot foglal magában, hasonlóan a radiátoros fûtési rendszerhez. Ez a vízellátási megoldás tiszta, könnyen szerelhetô és rugalmas. A rugalmasság azt jelenti például, hogy T elágazásos és osztós megoldással is lehet szerelni. Az osztós megoldásnál kevesebb csôkötésre van szükség, csökken a szerelés munkaigénye. Az Uponor PE Xa vízellátási rendszer részelemei felhasználhatók új épületekben és a régiek felújításánál, emellett egyaránt alkalmasak a tégla vagy betonfalba süllyesztett szerelésre, faszerkezetû épületekben a takart kivitelezésre, és nyílt nyomvonalvezetésre is a pince és padlásterekben. Uponor PE Xa csô Az Uponor PE Xa hideg és meleg vizes megoldásokra alkalmazható csô. Ezek a csövek térhálósított nagysûrûségû polietilénbôl (PE X) készülnek. A térhálósítás olyan folyamat, amely a mûanyag szerkezetét úgy módosítja, hogy az egymással összekapcsolódó polimerláncok erôs kémiai kötéseket tartalmazó, háromdimenziós hálózatot alkossanak. Ez a kémiai szerkezet lehetetlenné teszi, hogy a polimer megolvadjon vagy feloldódjon, mielôtt elroncsolódna a molekulaszerkezete. Ezért a PE Xa csövek olyan nyomáson és hômérsékleten is használhatók, ahol korábban csak a fémcsövek feleltek meg. Ráadásul az Uponor PE Xa csövek egyedülállóan elasztikusak. Így a csô tágítás után mindig arra törekszik, hogy visszanyerje az eredeti méreteit (kivéve, ha túlnyújtották a 300% ot meghaladó törésponton). Ezt a tulajdonságot kihasználva egyszerûen és biztonságosan megoldható például a csövek csatlakoztatása egymáshoz (lásd alább a csôkötési módszereket). Az Uponor PE Xa csövek kiváló hosszú távú tulajdonságokkal rendelkeznek és teljesen korrózióállóak. Belsô átmérôjüket nem csökkenti a fémcsöveknél gyakran jelentkezô korrózió vagy lerakódás. A csôanyag dicséretére szolgáló elônyös tulajdonság, hogy a felületét nem támadja meg sem a nagy sebességgel áramló közeg, sem az alacsony ph jú (agresszív) víz. A beton, a mészhabarcs, a gipsz és más hasonló építôanyagok sem károsítják. Az Uponor PE Xa nem ad le íz vagy szaganyagokat, és nem szennyezi az ivóvizet semmilyen káros anyaggal. 4

5 Az alaprendszer ismertetése Az Uponor PE Xa csövekhez használt anyagnak elasztikus és rezgéscsillapító hatása is van, amikor pl. hirtelen elzárnak egy keverôszelepet. Ez a vízütések erejét ténylegesen a harmadára csökkenti a hagyományos fémcsövekhez képest. Figyelem! Nem szabad megengedni, hogy ragasztó, festék, lágyítót tartalmazó tömítômassza vagy más oldószertartalmú termékek érintkezzenek a csôvel, mert ezek egyes összetevôi károsan befolyásolhatják a csô hosszútávú tulajdonságait. Uponor PE Xa csövet lehetôleg ne szereljenek fel és ne tároljanak napfénynek (UV sugárzásnak) kitett helyen, mert az UV sugarak károsítják az anyagát. Könnyen szerelhetô Az Uponor PE Xa csônek számos olyan tulajdonsága van, amely egyszerûsíti a szerelési munkát. A csô könnyû és rugalmas, emellett nincs szükség magas hômérséklettel járó mûveletekre, pl. hegesztésre vagy forrasztásra. Egyszerûvé teszi az Uponor PE Xa csövek csatlakoztatását az Uponor Q&E csôkötések alkalmazása (a betûszó a gyorsan és könnyen jelentésû Quick & Easy rövidítése). A csô kézzel is könnyen hajlítható és vágható. A könnyebb szállítás és tárolás érdekében a csöveket tekercsben szállítjuk. Biztonság vízkárok ellen Az Uponor PE Xa vízvezetékek nyugodtan beépíthetôk az épületszerkezetekbe véglegesen eltakart helyekre is, mert biztonságot nyújtanak a vízkárok ellen. Ezt a védôcsôben történô szerelés teszi lehetôvé. A védelmet nyújtó külsô csô varrat és kötésmentes külsô köpenyként borítja a teljes vízvezetéket az osztótól a vételezési pontig ( csô a csôben rendszer). Így minden vízszivárgás, pl. egy rossz helyre vert szögtôl megsérült csôbôl kijutó víz az épületszerkezeten kívülre vezetôdik, és korai stádiumban észlelhetô. A károk ellen további garanciát nyújt, hogy az Uponor választékába tartozó szerelôszekrényeket (pl. az osztószekrényeket) el lehet látni szivárgásjelzôvel. Uponor PE Xa csô 5

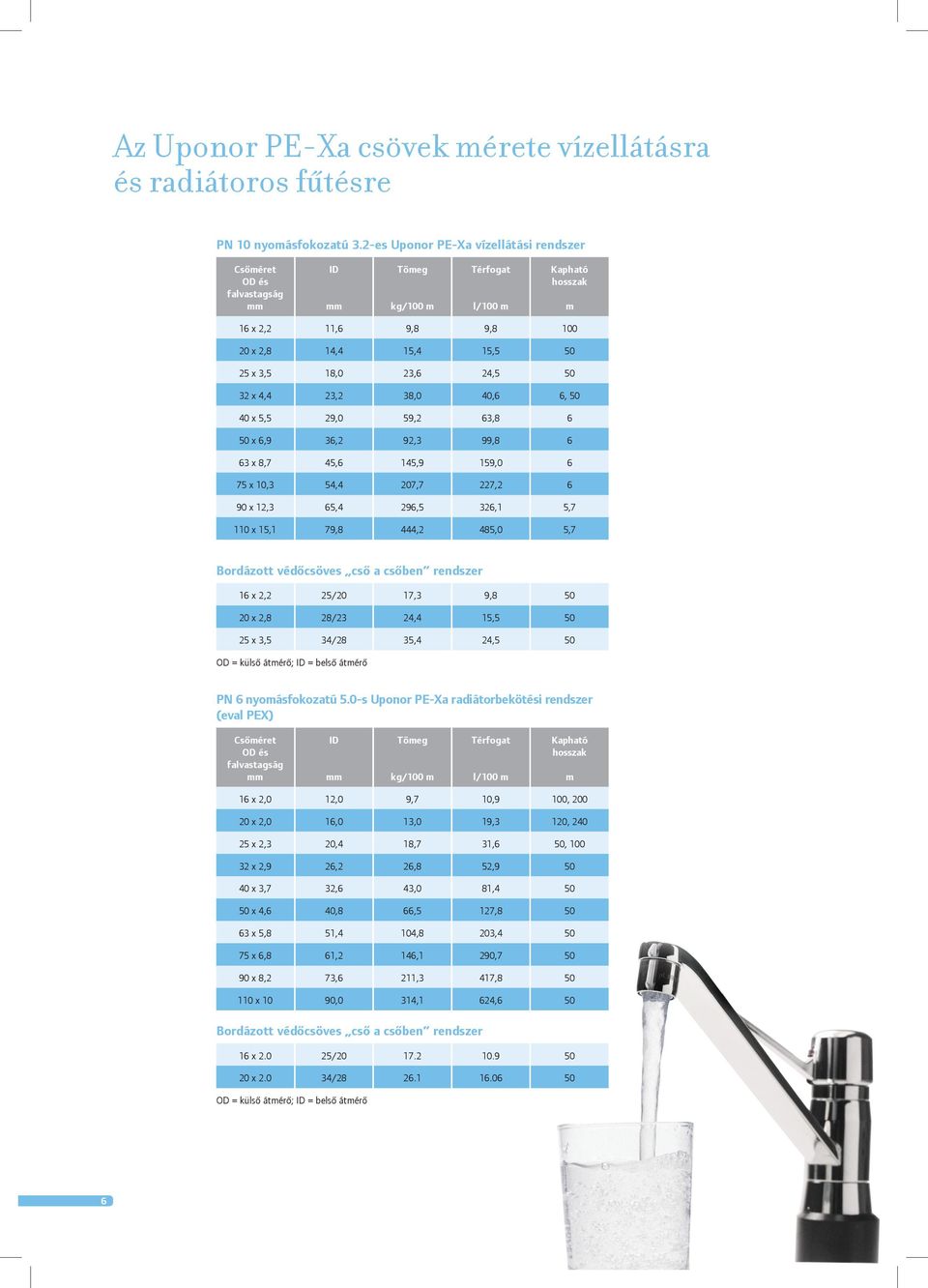

6 Az Uponor PE Xa csövek mérete vízellátásra és radiátoros fûtésre PN 10 nyomásfokozatú 3.2 es Uponor PE Xa vízellátási rendszer Csôméret OD és falvastagság mm ID mm Tömeg kg/100 m Térfogat l/100 m Kapható hosszak m 16 x 2,2 11,6 9,8 9, x 2,8 14,4 15,4 15, x 3,5 18,0 23,6 24, x 4,4 23,2 38,0 40,6 6, x 5,5 29,0 59,2 63, x 6,9 36,2 92,3 99, x 8,7 45,6 145,9 159, x 10,3 54,4 207,7 227, x 12,3 65,4 296,5 326,1 5,7 110 x 15,1 79,8 444,2 485,0 5,7 Bordázott védôcsöves csô a csôben rendszer 16 x 2,2 25/20 17,3 9, x 2,8 28/23 24,4 15, x 3,5 34/28 35,4 24,5 50 OD = külsô átmérô; ID = belsô átmérô PN 6 nyomásfokozatú 5.0 s Uponor PE Xa radiátorbekötési rendszer (eval PEX) Csôméret OD és falvastagság mm ID mm Tömeg kg/100 m Térfogat l/100 m Kapható hosszak m 16 x 2,0 12,0 9,7 10,9 100, x 2,0 16,0 13,0 19,3 120, x 2,3 20,4 18,7 31,6 50, x 2,9 26,2 26,8 52, x 3,7 32,6 43,0 81, x 4,6 40,8 66,5 127, x 5,8 51,4 104,8 203, x 6,8 61,2 146,1 290, x 8,2 73,6 211,3 417, x 10 90,0 314,1 624,6 50 Bordázott védôcsöves csô a csôben rendszer 16 x / x / OD = külsô átmérô; ID = belsô átmérô 6

7 Csômegfogási távolságok Távolság (mm) Hideg víz Meleg víz Uponor PEX csô külsô átmérôje (mm) , , 63, , 110 A hôtágulás kiegyenlítése Nincs szükség speciális kompenzátorokra, ha: a vízvezetéket alátámasztják és max. 6 m enként fix tartókkal megfogják, a vízvezetéket védôcsôben fektetik, ahol a táguláshoz szükséges hely rendelkezésre áll a védôcsô és a vízvezeték közötti résben, a csô hosszú szakaszait tálcára fektetik. De célszerû a kompenzátorok használata olyan, hôtágulást megengedô szerelés esetén, ahol elvárják, hogy a csövek egyenesek maradjanak. A rugalmas szárak és a hôtágulási lírák méretezése A rugalmas csôszárnak elég hosszúnak kell lennie ahhoz, hogy megakadályozza a csô sérülését, a tartókat pedig elég távolra kell helyezni a faltól, hogy legyen hely a hosszirányú csôtágulásra. A rugalmas csôszár legkisebb hosszának kiszámítására használja a felsô ábrán látható képletet. Ahol: Fix megfogási pont a rugalmas szárhossz mm-ben az anyagállandó (PE-X esetén 12) a csô külsô átmérôje hosszváltozás a hôtágulás miatt, mm-ben Fix megfogási pont Hôtágulási csôlírák tervezésekor célszerû betartani az l2 = 0,5 l1 méretarányt. Ebben az esetben a rugalmas szárhossz az alsó ábrán látható képlettel számolható ki. Fix megfogási pont Fix megfogási pont Fix megfogási pont 7

8 A hôtágulás kiegyenlítése Példa: 50 mm külsô átmérôjû (OD) csövet egymástól 30 m re lévô fix csôtartókkal szerelnek. A csô által szállított meleg víz hômérséklete 70 C, a környezeté 20 C. Számítsa ki az LB rugalmas szárhosszat. A diagramot használva számítsa ki a hôtágulás miatt bekövetkezô hosszváltozást. Hôtáhulás (mm/m) A diagram alapján a hôtágulás 20 C on 2,5 mm/m, 70 C on pedig 12,5 mm/m. 70 C os víz szállításakor a csô hôtágulása 12,5 2,5 = 10 mm/m. Így a teljes hôtágulási hosszváltozás L = 10 mm/m x 30 m = 300 mm. Hômérséklet ( o C) 8

9 PE Xa csövek nyomásveszteségi grafikonja Nyomásesés kpa/m Vízhômérséklet: 10ºC 100,00 10,00 1,00 1,25 2,0 1,75 1,5 16x2.2 3,0 2,5 4,0 20x2.8 25x3.5 32x4.4 12,0 40x5.5 50x6.9 10,0 63x8.7 75x10.3 5,0 7,0 6,0 90x x15.1 PN 10 nyomásfokozatú (3.2 es sorozatú) Uponor Wirsbo PE Xa csövek nyomásveszteségi grafikonja A csôsúrlódás miatti nyomásveszteség grafikonja a csô karakterisztikáját mutatja be a feltüntetett méret és áramlásisebesség tartományban. A grafikon használatával könnyen megállapítható az adott térfogatáramhoz tartozó méterenkénti csôsúrlódási ellenállás a csôméret és a térfogatáram függvényében. 1,0 m/s 0,50 0,10 0,30 0,40 0,25 0,20 0,10 0,15 = Ajánlott maximális áramlási sebesség 0,01 0,01 0,10 1,00 10,00 100,00 Térfogatáram l/s Korrekciós tényezôk más hômérsékletre Hômérséklet C: Szorzószám: 0,76 0,78 0,80 0,82 0,84 0,87 0,91 0,96 1,00 9

10 PE Xa csövek nyomásveszteségi grafikonja Nzomásesés kpa/m Vízhômérséklet: 70ºC 100,00 10,00 1,00 16x2.0 20x2.0 25x2.3 32x2.9 12,0 40x3.7 10,0 50x4.6 63x5.8 75x6.8 7,0 90x8.2 6,0 110x10.0 5,0 4,0 3,0 2,5 2,0 1,75 1,5 1,25 PN 6 nyomásfokozatú (5.0 s sorozatú) Uponor Wirsbo eval PE Xa csövek nyomásveszteségi grafikonja A csôsúrlódás miatti nyomásveszteség grafikonja a csô karakterisztikáját mutatja be a feltüntetett méret és áramlásisebesség tartományban. A grafikon használatával könnyen megállapítható az adott térfogatáramhoz tartozó méterenkénti csôsúrlódási ellenállás a csôméret és a térfogatáram függvényében. 1,0 m/s 0,60 0,50 0,10 0,40 0,25 0,30 0,20 0,15 0,10 0,01 0,01 0,10 1,00 10,00 100,00 Térfogatáram l/s A kg/h 284x10 6 szorzótényezôvel számítható át l/s ra. Korrekciós tényezôk más hômérsékletre Hômérséklet C: Szorzószám: 0,95 0,98 1,00 1,02 1,05 1,10 1,14 1,20 1,25 10

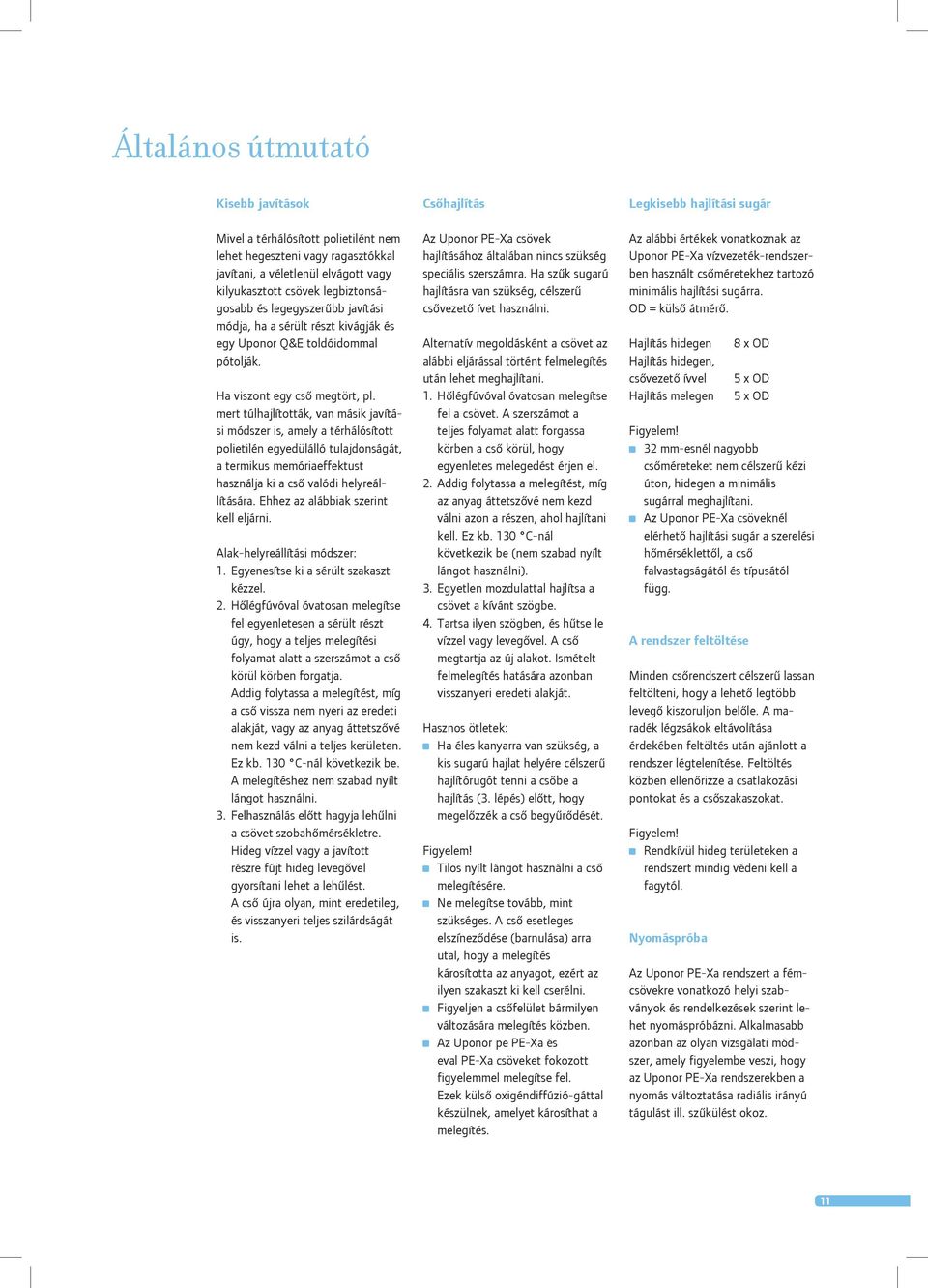

11 Általános útmutató Kisebb javítások Mivel a térhálósított polietilént nem lehet hegeszteni vagy ragasztókkal javítani, a véletlenül elvágott vagy kilyukasztott csövek legbiztonságosabb és legegyszerûbb javítási módja, ha a sérült részt kivágják és egy Uponor Q&E toldóidommal pótolják. Ha viszont egy csô megtört, pl. mert túlhajlították, van másik javítási módszer is, amely a térhálósított polietilén egyedülálló tulajdonságát, a termikus memóriaeffektust használja ki a csô valódi helyreállítására. Ehhez az alábbiak szerint kell eljárni. Alak helyreállítási módszer: 1. Egyenesítse ki a sérült szakaszt kézzel. 2. Hôlégfúvóval óvatosan melegítse fel egyenletesen a sérült részt úgy, hogy a teljes melegítési folyamat alatt a szerszámot a csô körül körben forgatja. Addig folytassa a melegítést, míg a csô vissza nem nyeri az eredeti alakját, vagy az anyag áttetszôvé nem kezd válni a teljes kerületen. Ez kb. 130 C nál következik be. A melegítéshez nem szabad nyílt lángot használni. 3. Felhasználás elôtt hagyja lehûlni a csövet szobahômérsékletre. Hideg vízzel vagy a javított részre fújt hideg levegôvel gyorsítani lehet a lehûlést. A csô újra olyan, mint eredetileg, és visszanyeri teljes szilárdságát is. Csôhajlítás Az Uponor PE Xa csövek hajlításához általában nincs szükség speciális szerszámra. Ha szûk sugarú hajlításra van szükség, célszerû csôvezetô ívet használni. Alternatív megoldásként a csövet az alábbi eljárással történt felmelegítés után lehet meghajlítani. 1. Hôlégfúvóval óvatosan melegítse fel a csövet. A szerszámot a teljes folyamat alatt forgassa körben a csô körül, hogy egyenletes melegedést érjen el. 2. Addig folytassa a melegítést, míg az anyag áttetszôvé nem kezd válni azon a részen, ahol hajlítani kell. Ez kb. 130 C nál következik be (nem szabad nyílt lángot használni). 3. Egyetlen mozdulattal hajlítsa a csövet a kívánt szögbe. 4. Tartsa ilyen szögben, és hûtse le vízzel vagy levegôvel. A csô megtartja az új alakot. Ismételt felmelegítés hatására azonban visszanyeri eredeti alakját. Hasznos ötletek: Ha éles kanyarra van szükség, a kis sugarú hajlat helyére célszerû hajlítórugót tenni a csôbe a hajlítás (3. lépés) elôtt, hogy megelôzzék a csô begyûrôdését. Figyelem! Tilos nyílt lángot használni a csô melegítésére. Ne melegítse tovább, mint szükséges. A csô esetleges elszínezôdése (barnulása) arra utal, hogy a melegítés károsította az anyagot, ezért az ilyen szakaszt ki kell cserélni. Figyeljen a csôfelület bármilyen változására melegítés közben. Az Uponor pe PE Xa és eval PE Xa csöveket fokozott figyelemmel melegítse fel. Ezek külsô oxigéndiffúzió gáttal készülnek, amelyet károsíthat a melegítés. Legkisebb hajlítási sugár Az alábbi értékek vonatkoznak az Uponor PE Xa vízvezeték rendszerben használt csôméretekhez tartozó minimális hajlítási sugárra. OD = külsô átmérô. Hajlítás hidegen Hajlítás hidegen, csôvezetô ívvel Hajlítás melegen 8 x OD 5 x OD 5 x OD Figyelem! 32 mm esnél nagyobb csôméreteket nem célszerû kézi úton, hidegen a minimális sugárral meghajlítani. Az Uponor PE Xa csöveknél elérhetô hajlítási sugár a szerelési hômérséklettôl, a csô falvastagságától és típusától függ. A rendszer feltöltése Minden csôrendszert célszerû lassan feltölteni, hogy a lehetô legtöbb levegô kiszoruljon belôle. A maradék légzsákok eltávolítása érdekében feltöltés után ajánlott a rendszer légtelenítése. Feltöltés közben ellenôrizze a csatlakozási pontokat és a csôszakaszokat. Figyelem! Rendkívül hideg területeken a rendszert mindig védeni kell a fagytól. Nyomáspróba Az Uponor PE Xa rendszert a fémcsövekre vonatkozó helyi szabványok és rendelkezések szerint lehet nyomáspróbázni. Alkalmasabb azonban az olyan vizsgálati módszer, amely figyelembe veszi, hogy az Uponor PE Xa rendszerekben a nyomás változtatása radiális irányú tágulást ill. szûkülést okoz. 11

12 Szerelési információk Alapvetôen fontos, hogy a csôrendszer kivitelezése elôtt a szerelô elolvassa és megértse, majd figyelembe vegye ezt az útmutatót. Az Uponor Q&E akkumulátoros ill. kézi szerszám használata esetén alapvetôen fontos az is, hogy a szerelô elolvassa, meg értse, és figyelembe vegye ezek használati és karbantartási útmutatóját. A csövek csomagolását csak a szereléskor kell eltávolítani, mert korábbi kicsomagolás esetén az UV sugárzás károsodást ill. tulajdonságromlást okozhat. A csöveket nem szabad semmiféle szennyezôdésnek kitenni (por, habarcs és zsírmentesség). A szennyezô anyagok bejutásának megakadályozására a csôvégeket tömítô védôkupakkal kell ellátni. A védôkupakokat a lehetô legtovább a csövön kell hagyni. Uponor Q&E csôkötések Méretre vágás A pontosan derékszögû leszabáshoz használjon Uponor csôvágót. A vágóélek okvetlenül legyenek egyenesek és csorbulásmentesek. Az Uponor kombi csôvágóval a védôcsövet is méretre lehet vágni, a Q&E csôtôl függetlenül. Ilyenkor nem sérül meg a folyadékot szállító belsô csô. max. 1 mm 2. A Q&E gyûrû / eval gyûrû felhelyezése Csúsztassa a csô méretének és típusának megfelelô Q&E gyûrût a csôre úgy, hogy kissé túlnyúljon a csôvégen (max 1 mm rel). max. 45 3a. Tágítás Uponor Q&E kéziszerszámmal A szerszámra a csô méretének és típusának megfelelô tágítófejet kell felfogatni. Teljesen nyissa szét az Uponor kézi tágítószerszám szárait, és tolja be a tágítófejet egyenesen, a lehetô legmélyebbre a csôbe. Lassú mozdulattal zárja össze teljesen a szárakat, és tartsa így 2 3 másodpercig. Utána nyissa a szerszámot, és annyira húzza vissza, hogy a pofák elváljanak a csôfaltól. Kissé fordítsa el radiálisan a szerszámot (max. 45 kal), majd azonnal tolja vissza a csôbe a lehetô legmélyebbre, és tágítson újra. Folytassa ezt mindaddig, amíg a csôvég a tágítópofák ütközôjénél nem marad. Ez után végezzen még egy utolsó tágítást. Vegye ki a tágítószerszámot, és azonnal folytassa a szerelést a 4. pont szerint. max. 45 3b. Tágítás Uponor Q&E akkumulátoros szerszámmal A szerszámra a csô méretének és típusának megfelelô tágítófejet kell felfogatni. Tolja be az Uponor tágítófejet egyenesen, a lehetô legmélyebbre a csôbe, és szorítsa a gépet a csôvéghez. Kapcsolja be a gépet (tartsa lenyomva a kapcsolót). Mihelyt a pofák teljesen szétnyíltak, amit kattanás jelez, a gép automatikusan hátramenetbe vált, és zárja a tágítófejet. Engedje el a kapcsolót, kissé húzza ki a fejet a csôbôl, hogy a pofák elváljanak a csôfaltól. Kissé fordítsa el radiálisan a gépet (max. 45 kal), majd nyomja be az Uponor tágítófejet a lehetô legmélyebbre. Nyomja be a kapcsolót. Folytassa a tágítási mûveleteket mindaddig, míg a tágító pofákat be nem lehet tolni az ütközôjükig a csôbe. Ez után végezzen még egy utolsó tágítást. Azonnal folytassa a szerelést a 4. pont szerint. 12

13 Szerelési információk 4. Csatlakoztatás Gyorsan tolja rá ütközésig a csövet a csatlakozóidom csonkjára. Tartsa néhány másodpercig a csövet ebben a pozícióban, amíg rá nem zsugorodik az idom csonkjára. Figyelem! A csô és az idom ütközôje között nem maradhat hézag. Szerelési mûveletek Tegye az Uponor Wirsbo Q&E gyûrût a csôre Bôvítse fel a csôvéget a tágító szerszámmal Ha a csôre nem illeszkedik elég szorosan a Q&E gyûrû, akkor csúsztassa kissé hátra, enyhén bôvítse fel a csövet, majd tolja vissza a gyûrût a megfelelô pozícióba. Így a Q&E gyûrû biztosan rászorul a csôre. Nagyon fontos, hogy a szerszámot minden tágítási mûvelet elôtt kissé elfordítsák (max. 45 kal), mielôtt a csôbe nyomják. Csak így lehet elérni, hogy a csôvég barázdamentes maradjon, és ezáltal tartósan tömör kötés jöjjön létre. Ha a csövet túl sokszor tágították, vagy túl sokáig tartották felbôvített állapotban, akkor jelentôs hézag maradhat a csô és a csatlakozóidom között, és a csövet 3 másodpercnél tovább kell pozícióban tartani, hogy körben rászoruljon az idomra. Ezért ilyen esetben hosszabb idôt igényel a tömör kötés létrehozása. Tolja rá a csövet a csatlakozóidomra és már kész is! Uponor PPSU idom Q&E vel 13

14 Uponor PE Xa szorítóbilincses csôkötés A PE Xa szorítóbilincses csatlakozók szerelése A kiváló tulajdonságokkal rendelkezô PE Xa szorítóbilincses csatlakozóidomokat fôleg a 32 mm nél nagyobb Uponor PE Xa csôméretekhez való használatra alakítottuk ki. Szerelési eljárás: 1. Sorjázza le a merôlegesre vágott csôvéget sorjázó szerszámmal vagy késsel. Gyôzôdjön meg arról, hogy a csôvég tiszta és a külsô oldaláról is eltávolították a vágási egyenetlenségeket. 2. Csavarozza szét a bilincset, és fogóval az ábrán látható módon szétfeszítve vegye le a csatlakozóidomról. 3. Ültesse rá a bilincset a csôvégre. Vegye figyelembe, hogy a bilincs erôs, így komoly ellenállást fejt ki a szétfeszítéssel szemben. Ezért a csavar eltávolítása és a szétfeszítés után tegye a csavar fejét a résbe, mielôtt elveszi a fogót, hogy a fülek egymástól távol maradjanak. 4. Nyomja rá a csövet az idomra annyira, hogy a vége a reteszhoronyig érjen. 5. Illessze vissza a bilincset a csatlakozóidomra úgy, hogy a vége bekapcsolódjon az idom támasztóhüvelyén lévô reteszhoronyba. 6. Kenje be a csavarmeneteket és az alátétet megfelelô kenôanyaggal, és tegye vissza a helyére a csavart. Húzza meg annyira, hogy a bilincs teljesen összezáródjon. Figyelem! A meneteket és az alátétet okvetlenül meg kell zsírozni, mert a csavar, az anya és az alátét is rozsdamentes acélból készül. Tartsa be a PE Xa szorítóbilincses csatlakozóidommal szállított útmutató elôírásait, hogy megfelelôen összeszerelt, biztos csôkötést tudjon készíteni. Tömítésre a PE Xa szorítóbilincses választék minden csatlakozóidomán O gyûrûket használunk, amelyeket együtt szállítunk a szerelvénnyel. Ha egy ilyen csatlakozóidomot másfajta alkatrészhez kell csatlakoztatni, akkor a menetes kötést kenderkóccal és olajos hígítóval vagy lenolaj alapú keverékkel tömítse. További termékinformációkért forduljon az Uponorhoz. Uponor szorítóbilincses T idom 14

15 Szerelési útmutató mm es Uponor PE Xa csövek 1. Méretre vágás mm es Uponor PE Xa csövek Sorjázás mm es Uponor PE Xa csövek OD OD 3. Uponor szorítóbilincses idomok szerelése mm es Uponor szorítóbilincses idomok

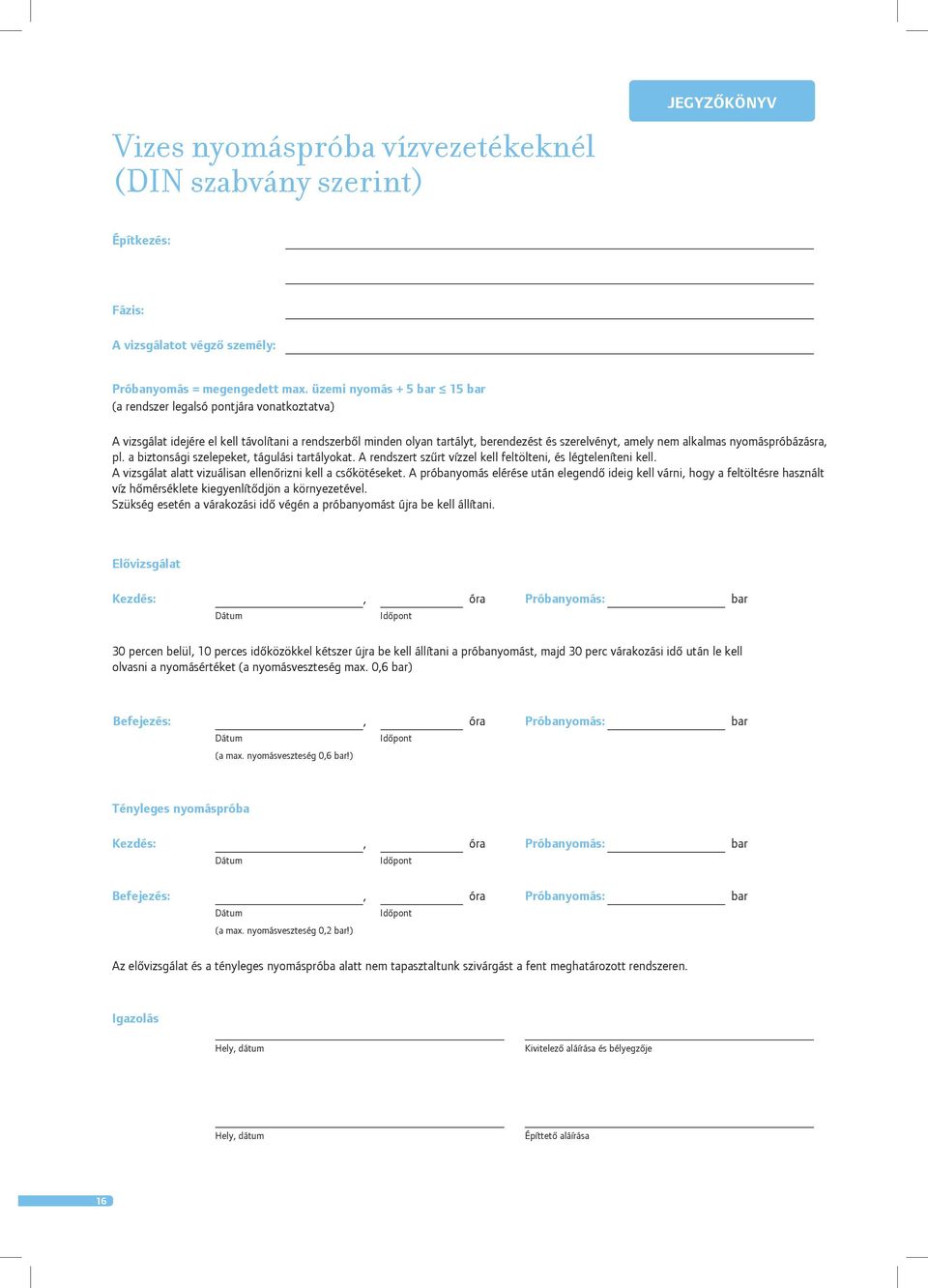

16 Vizes nyomáspróba vízvezetékeknél (DIN szabvány szerint) JEGYZÔKÖNYV Építkezés: Fázis: A vizsgálatot végzô személy: Próbanyomás = megengedett max. üzemi nyomás + 5 bar 15 bar (a rendszer legalsó pontjára vonatkoztatva) A vizsgálat idejére el kell távolítani a rendszerbôl minden olyan tartályt, berendezést és szerelvényt, amely nem alkalmas nyomáspróbázásra, pl. a biztonsági szelepeket, tágulási tartályokat. A rendszert szûrt vízzel kell feltölteni, és légteleníteni kell. A vizsgálat alatt vizuálisan ellenôrizni kell a csôkötéseket. A próbanyomás elérése után elegendô ideig kell várni, hogy a feltöltésre használt víz hômérséklete kiegyenlítôdjön a környezetével. Szükség esetén a várakozási idô végén a próbanyomást újra be kell állítani. Elôvizsgálat Kezdés: Dátum, Idôpont óra Próbanyomás: bar 30 percen belül, 10 perces idôközökkel kétszer újra be kell állítani a próbanyomást, majd 30 perc várakozási idô után le kell olvasni a nyomásértéket (a nyomásveszteség max. 0,6 bar) Befejezés: Dátum, Idôpont óra Próbanyomás: bar (a max. nyomásveszteség 0,6 bar!) Tényleges nyomáspróba Kezdés: Dátum, Idôpont óra Próbanyomás: bar Befejezés: Dátum, Idôpont óra Próbanyomás: bar (a max. nyomásveszteség 0,2 bar!) Az elôvizsgálat és a tényleges nyomáspróba alatt nem tapasztaltunk szivárgást a fent meghatározott rendszeren. Igazolás Hely, dátum Kivitelezô aláírása és bélyegzôje Hely, dátum Építtetô aláírása 16

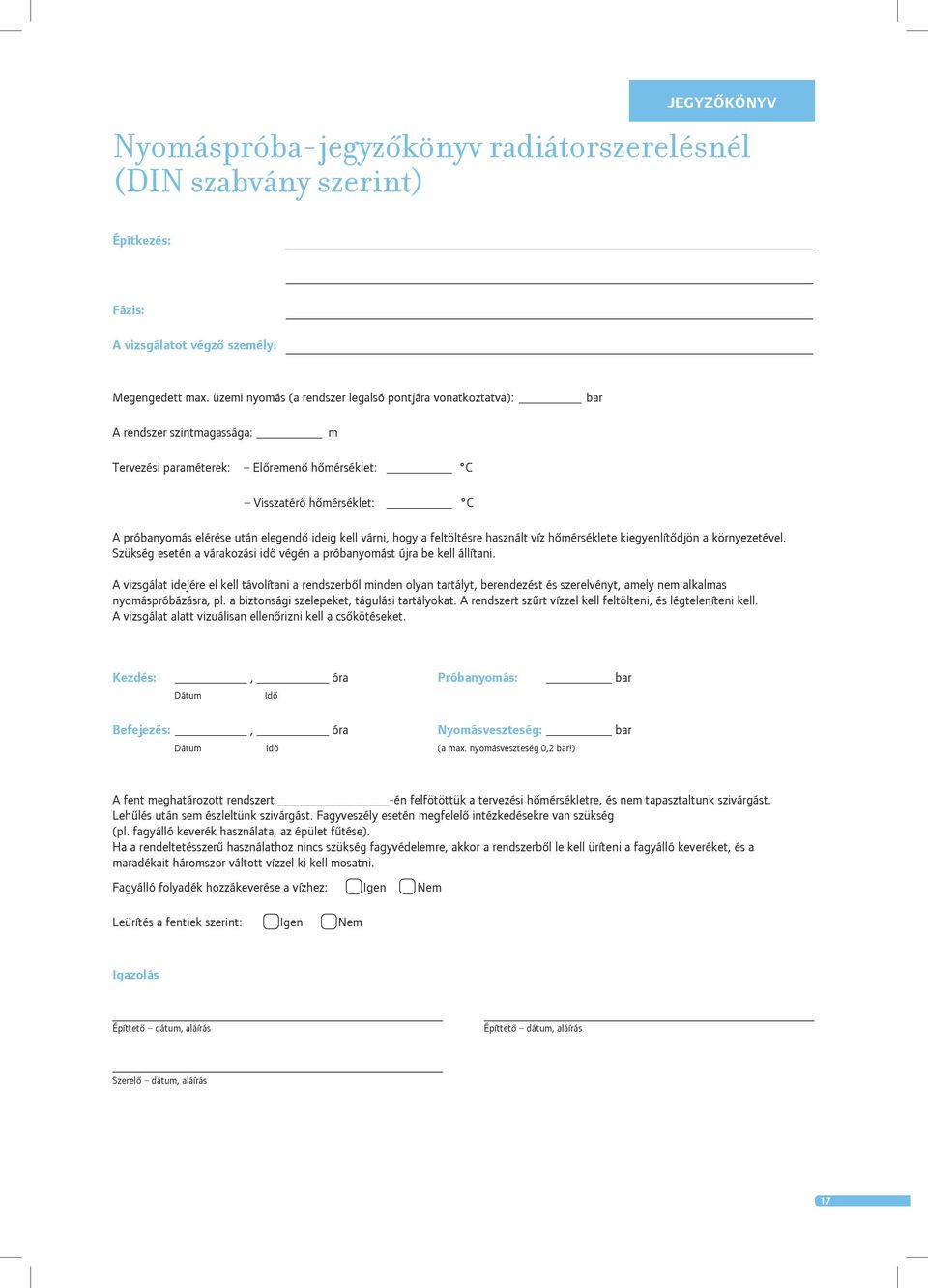

17 JEGYZÔKÖNYV Nyomáspróba jegyzôkönyv radiátorszerelésnél (DIN szabvány szerint) Építkezés: Fázis: A vizsgálatot végzô személy: Megengedett max. üzemi nyomás (a rendszer legalsó pontjára vonatkoztatva): bar A rendszer szintmagassága: m Tervezési paraméterek: Elôremenô hômérséklet: C Visszatérô hômérséklet: C A próbanyomás elérése után elegendô ideig kell várni, hogy a feltöltésre használt víz hômérséklete kiegyenlítôdjön a környezetével. Szükség esetén a várakozási idô végén a próbanyomást újra be kell állítani. A vizsgálat idejére el kell távolítani a rendszerbôl minden olyan tartályt, berendezést és szerelvényt, amely nem alkalmas nyomáspróbázásra, pl. a biztonsági szelepeket, tágulási tartályokat. A rendszert szûrt vízzel kell feltölteni, és légteleníteni kell. A vizsgálat alatt vizuálisan ellenôrizni kell a csôkötéseket. Kezdés:, óra Próbanyomás: bar Dátum Idô Befejezés:, óra Nyomásveszteség: bar Dátum Idô (a max. nyomásveszteség 0,2 bar!) A fent meghatározott rendszert én felfötöttük a tervezési hômérsékletre, és nem tapasztaltunk szivárgást. Lehûlés után sem észleltünk szivárgást. Fagyveszély esetén megfelelô intézkedésekre van szükség (pl. fagyálló keverék használata, az épület fûtése). Ha a rendeltetésszerû használathoz nincs szükség fagyvédelemre, akkor a rendszerbôl le kell üríteni a fagyálló keveréket, és a maradékait háromszor váltott vízzel ki kell mosatni. Fagyálló folyadék hozzákeverése a vízhez: Igen Nem Leürítés a fentiek szerint: Igen Nem Igazolás Építtetô dátum, aláírás Építtetô dátum, aláírás Szerelô dátum, aláírás 17

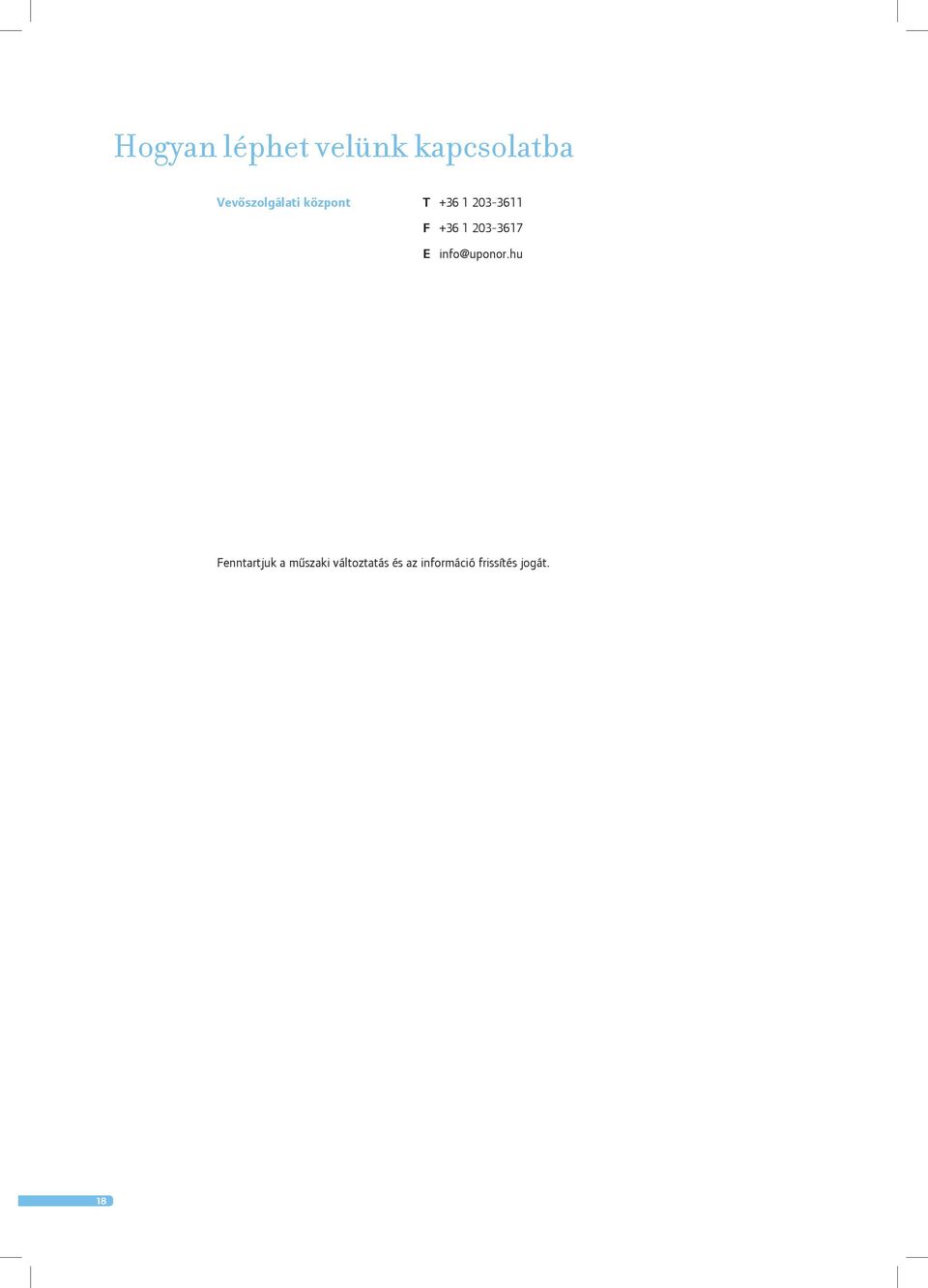

18 Hogyan léphet velünk kapcsolatba Vevôszolgálati központ T F E info@uponor.hu Fenntartjuk a mûszaki változtatás és az információ frissítés jogát. 18
