1 Hozzáférés a tetőhöz, padlóhoz, falhoz és födémhez Lépcső Fal Padló Tető Safe Access, Proven Design

2 Bevezetés Hozzáférés a tetőhöz, padlóhoz, falhoz és födémhez Gorter, 1928 óta A Gorter cégcsoport 1928-ban kezdte működését mint fémszerkezet gyártó vállalkozás. Ablakok és ajtók gyártására szakosodva. Az előző évszázad 90-es éveitől a Gorter cég a tetők, padlók, falak és burkolatok nyílásaira specializálódott. A Gorter csoport jelen van Európában, Ausztráliában, Új-Zélandon, Ázsiában, és Közép-Keleten. Biztonságos bejutás, és annál is több A bejutási funkció tovább bővíthető az alábbi lehetőségekkel: robbanás megelőzés, tűzvédelem, menekülés vészhelyzetben, zajvédelem, üvegezés. Minőség A Gorter rendelkezik az EN-ISO-9001: 2008 tanúsítvánnyal. A tanúsítást kiadó intézet A Stichting Kwaliteit Gevelbouw (SKG) által a KOMO tanúsítványnak megfelelően Wageningenben (NL) kiadva. Az SKG egy európai, a nemzetközi ISO/IEC17011 szerint elismert minőségellenőrző intézet (Nr. 0960). Minden tetőajtó, és annak kombinációja a TÜV által igazolt minőségű. Tűz- és füst elleni védelem A tűz- és füstvédelmi osztályt az SKG, KOMO ellenőrizte és igazolta, és tette teljessé az EN és AS szabványoknak megfelelő szakvélemény kiadásával (EN1634-1, EN és AS1530-4/7). Biztonság A biztonságot az Aboma ellenőrizte a nemzetközi munka- és egészségvédelmi szabályozások - EN1050, EN-ISO14122, EN131 és NEN2484 szerint. A jelentéseket egy épület kockázati- és biztonsági megítélésénél dokumentumként lehet felhasználni. Az Aboma Keboma egy elismert ellenőrző intézet az épületek és építkezések biztonsága területén. ETA és CE 2008 elején a Gorter Group kérelmezte az Európai Műszaki engedélyeket (ETA). A kérelmek tartalmazzák az összes ajtót, beleértve a tűzgátló ajtókat is. Az európai műszaki engedélyek feljogosítanak a CE jelölés viselésére, és a Gorter termékeknek az összes Európai Uniós tagállamban történő forgalmazására. FC Schalke 04 stadium (Veltins Arena), Gelsenkirchen, Germany. 2

3 Hozzáférés a tetőn keresztül Tetőajtók Biztonság A síktetőkhöz történő hozzáférésnél igen nagy szerepe van a biztonságnak. A nemzetközi biztonsági rendszerek szigorú előírásokat tartalmaznak a létrák használatára vonatkozóan. 10 m-nél magasabb tetők esetén a létrák használata szigorúan tilos. A tetőre való feljutás legbiztonságosabb útja az épületen keresztül vezet, mert ott lehet liftet, vagy lépcsőt használni. A tetőajtó használatánál az utolsó métereket rögzített lépcsőn, ollós működésű lépcsőn, vagy biztonsági létrán keresztül lehet megtenni. A Gorter tetőajtók biztonsága x Egy kézzel történő nyitás és zárás x Önműködő rögzítés nyitott pozícióban x Kézi korlát a be- és kiszállásnál x Beesés elleni biztosítás x Cilinder zár három pontos rögzítéssel x A teljes konstrukció Hő Hídmentesített Beépítési lehetőségek x Beton- és acéltetők x Max. 30 -os tetődőlésig Tető Teljesítmény értékek RHT RHTG Szigetelés EN-ISO /2 : Rc = 4.5 m 2.K/W (U = 0,22) A konstrukció: Rc= 4.5 m 2.K/W (U = 0,22) Fedél: Rc = 1.20 m 2.K/W (U = 0,83) Zaj elleni védelem : 27 db 27 db Szél- és vízzáróság : 650 Pa 650 Pa Szerkezeti nyomásállóság : ± 3000 Pa ± 3000 Pa Légáteresztő képesség : 0.5 m 3 /hm 0.5 m 3 /hm Hóterhetőség : 1070 kg/m 2 75 kg/m 2 Alkalmazhatóság : Általános, a magas tetőkön is Robusztus és megbízható x Szél- és időjárásálló felületvédelem x Flexibilis tömítés a fedél és a kávatoldat között x Nemesacélból készült zsanérok x Hengerzár Euro-cilinderrel x Nagyobb méretek három pontos reteszeléssel (>1500 mm) x A teljes konstrukció Hő Hídmentesített U = 0,22 Rc = 4,5 x Kávatoldattal x Alumíniumlemezből Eloxált, és porszórt kivitelben x Szabadalom szám:

4 Hozzáférés a síktetőkhöz A tetőajtók standard kivitelben és méretben Standard tetőajtók alumíniumból Típus Méret Tömeg mm-ben 1) RHT x kg RHT x kg RHT x kg RHT x kg RHT x kg RHT x kg RHT x kg 1) A zsanéroldal vastaggal szedett Külső Belső RAL 7047 RAL 9010 Standard üvegezett tetőajtók 2) Tető Típus Méret Tömeg mm-ben 1) RHTG x kg RHTG x kg Külső Belső RAL 9005 RAL 9010 xxhő Hídmentesített xxalumínium x xxbiztonsági Üveg xxbetörésbiztos xxöntisztuló x x Ragasztott, és Hőszigetelt üvegezés 3) x 2 erõs villanymotor 1) A zsanéroldal vastagon szedett. 2) Az üvegezett tetőajtókat nem javasoljuk ollós lépcsőszerkezettel kombinálni. 3) Az üvegen tartózkodni Tilos. Felületvédelem Porszórva két színben, rétegvastagság 80 mikron. A porfestés előtt speciális alapozóréteg kerül felhordásra. A tetőajtók megfelelőek külső alkalmazásra, és tengeri éghajlat mellett történő használatra. Különleges méretű tetőajtók xxhő Hídmentes kivitel Alumínium kialakítás x x xxalapvetően a hosszú oldal a zsanéroldal xxkávatoldattal x xxkét ajtó tetőajtók csak kétpontos zárral vannak x A tetőajtók 1000x2500 mm-es méretig 1 fedéllel kerülnek szállításra x A nagyobb méretek 2 szárnyas, vagy választhatóan 2 lefelé lejtő fedéllel kerülnek szállításra x Nagyobb méretű tetőajtók két, ill. három pontos zárral vannak ellátva 4

5 Hozzáférés a síktetőkhöz Különleges kivitelű tetőajtók Tatőajtó, AS szerinti tűzgátló, acél Típus Méret mm-ben 1) Tömeg RHTEI x kg RHTEI x kg RHTEI x kg RHTEI x kg RHTEI x kg RHTEI x kg RHTEI x kg 1) A zsanéroldal vastagon szedett. E = láng ellen zárt I = Hőszigetelés a tűzzel érintett oldal felületén lévő hőmérséklet vonatkozásában Az acél tetőajtók az alábbi színben kerülnek szállításra: Külső Belső RAL 7011 RAL 9010 x Maximum dimensions: 1000 x 2500 mm x Tűzvédelmi osztály: El-120 (EN ) x Füstvédelmi osztály: R-180 x KOMO ATT (BRL3241:2003) x A tűzvédelmi tetőajtókat a használat után zárjuk be, és tartsuk bezárva! 700 x 1400 mm-es tetőajtó + ollós működtetésű lépcső, - EI-60 x Tűzvédelmi osztály: El-60 x Füstvédelmi osztály: R-90 x KOMO ATT (BRL3241:2003) x A tűzvédelmi tetőajtókat a használat után zárjuk be, és tartsuk bezárva! x Hőszigetelési együttható: R=0,5 m 2.KW x EN Tetőajtő mint robbanáselvezető A tetőajtókat (tipus RHT, Rc = 4,5) fel lehet szerelni Explosion Release Control-lal (ERC). A szabadalom száma: Tető Az ERC gondoskodik arról, hogy a tetőajtó kinyisson, mihelyt a fedél alsó oldalát érő nyomás túllépi a 100 kg-ot (az Atomic and Molecular Physics AMOLF- Amsterdam intézet jelentése alapján). A robbanás elvezetéssel ellátott tetőajtók alumínium kivitelben kerülnek szállításra. A fedél külső és belső oldalán semmiféle tárgy nem lehet, mert az befolyásolhatná a robbanási hatást mentesítő funkciót. x Aktuális szabvány: EN :2006 A robbanás elleni biztosítással ellátott nyílás kiszámítása A nyílás méretezését szakértő mérnöki iroda végzi el a helyi építési rendelkezéseknek megfelelően. Zajszigetelés x Standard zajszigetelés: 27 db x Külön rendelésre további zajszigeteléssel tudjuk ellátni a szerkezetet x A 43 db-es zajszigetelés elérése is lehetséges Betörés elleni biztosítás Külön rendelhetően a tetőajtók megerősített hengerzárral kerülhetnek kiszállításra, a jobb betörés elleni biztosítás érdekében, az EN 1303 és EN12209 szabványoknak megfelelően. A 900x2400 mmes mérettől a tetőajtók hárompontos reteszeléssel kerülnek szállításra. Rozsdamentes tetőajtók szállítása is lehetséges a betörésbiztonság fokozása érdekében. x Robbanásra nyitó vezérlő egység 5

6 7 cm EI-60 Hozzáférés síktetőkhöz Gorter kombinációk A Gorter kombinációk biztonsági tanúsítvánnyal rendelkeznek. A minősítési jelentés rendelkezésre áll hogy bizonyítsa a tetőajtó biztonságát, és bizonyítékként szolgáljon az előírt kockázatelemzéshez, értékeléshez, a munkavédelmi előírások alkalmazásának megfelelően. Gorter kombináció: tetőajtó és ollós kivitelű lépcső 1000 mm 280 mm 1300 mm 1500 mm mm 4 Tető x RHT XL típus ollós lépcső tanusítvánnyal rendelkezik a felvonó gépházához történő hozzáférés számára. (EN-ISO ) Típus Méret mm-ben 1) Lépcső típus Nyers beépítési méret mm 1 RHT x 900 Alacson 700 x RHT x 1400 Magas 700 x RHT x 1400 EI-60 2) 700 x RHT x 1500 XL 1000 x RHT x 1400 Large elektromos 3) 700 x 1200 x RHT alacson lépcső 2 x RHT magas lépcső 3 5 1) A zsanéroldal vastagon szedett. 2) Tűzvédelmi osztály: El-60 (nagy tűzgátlóság). Minden ollós működtetésű létra alumíniumból készül. 3) 230 VAC, vezérlőegységgel és vezeték nélküli RF távirányítóval együtt. A prospektus oldalán még több információ található az ollós szerkezetű lépcsőkről, és az ollós szerkezetű lépcsők toldatáról. x RHT EI-60 típus, magas tűzállósággal (EN 14975) Az ollós szerkezetű lépcsők meghosszabbítása a tetőnyíláson keresztül függesztett mennyezeti beépítéshez A magas, XL, és EI-60 típusok meghosszabbíthatók, hogy a távolság a tetőben felszerelt ollós szerkezetű létra, és a tetőajtó között áthidalható legyen. x Dutch Szabadalom szám: x Nem érvényes a Small és a Large Elektrisch típusú ollós lépcsőkre x Az ollós létra meghosszabbítása 6

7 Hozzáférés a síktetőkhöz Gorter kombináció: tetőajtó és biztonsági létra Minden Gorter tetőajtó kombinálható Gorter biztonsági létrával. A Gorter biztonsági létrák, az EL egyágú létra (egyrészes), vagy az OL (2- vagy 3 részes) típus a használat során egy, a szállítási terjedelembe tartozó csúszásmentes hágcsóra akasztható. 280 mm EN mm 2500 / 7000 mm x Beakasztó kengyel x Horogrendszer előkészítés, függőlakat Gorter kombináció: tetőajtó és emeleti lépcső x A horogrendszer előkészítéssel rendelkezik a függőlakat számára, hogy meg lehessen akadályozni a létra visszaélésszerű alkalmazását, vagy eltávolítását x A használat után a létrát akasszuk fel a 2, a létrával együtt kiszállított fali horogra, amelyek közül az egyik az előkészítés a függőlakat számára x A létrák eloxált alumíniumból készülnek Tető A Gorter rögzített lépcső úgy van megtervezve, hogy a Gorter tetőajtóval együtt biztonságos kijárást biztosít. Minden olyan területen alkalmazható ahol fix lépcső beépítése engedélyezett. Tetőajtók 900 x 2400 méretben üvegezett kivitelben is lehetséges / 3370 mm 1000 mm 2000 mm 280 mm x Köszönhetően az anyag és a kialakítás megválasztásának modern megjelenés x Könnyű összeszerelhetőség x A beépítés helyétől függően a lépcső dőlésszöge fok között állítható x Csúszásmentes lépcsőfok x Eloxált felületkezelés x GS55: Dutch Szabadalom szám: Tetőajtó típus Méret mm-ben 1) emeleti lépcső típus Padlótól a mennyezetig magasság RHT x 2000 GS mm (55 ) mm (65 ) RHT x 2400 GS mm (55 ) mm (65 ) RHTG x 1500 GS mm (50 ) mm (66 ) RHTG x 2400 GS mm (55 ) mm (65 ) 1) A zsanéroldal vastagon szedett. 7

8 Hozzáférés a síktetőkhöz Miért biztonságosak a Gorter kombinációk? x A létrák és lépcsők a tetőkijáró teljes magasságáig biztonsági korláttal vannak ellátva x Az ollós szerkezetű lépcsők állítható, csúszásmentes fokokkal vannak ellátva x A létrák stabil, csúszásmentes fokokkal rendelkeznek x A létrák és lépcsők lezárhatóak, annak érdekében hogy ne lopják el, ill. ne sérülhessenek x A közlekedés síkjában nincsenek éles tárgyak, amelyek sérülést okozhatnának a használat során, vagy amelyeken fennakadhatunk x A tetőajtók egy kézzel nyithatók és zárhatók x A tetőajtó kinyitott állapotban automatikusan reteszel, ami szükség esetén egy kézzel oldható x A tetőre való kijutásnál, ill. onnan visszajutásnál a fedélre felszerelt átlós kapaszkodó 2 biztonságot ad 1 x A tetőn tartózkodásnál a zárt tetőajtó védelmet nyújt a leesés ellen x A tetőajtó kívülről is nyitható 2 1 x Lakattal zárható x A zárt tető biztosítja a leesés elleni védelmet Tető A harmadikfél által szállított bármilyen létra, ill lépcső beépítése esetén nem áll módunkban biztonsági adatszolgáltatást adni. Elektromos kezelés Minden tetőajtó felszerelhető 24V DC, vagy 220V AC elektromos nyitó, ill záró motorral. A 24 V DC motoros kivitel esetén rendelhető egy kezelőmodul mely segítségével kommunikál a központi riasztó egységgel, és pl. felszerelhető eső- vagy viharjelzővel is. A menekülési utakba történő elhelyezésnél javasolt a vészáram ellátással ellátott kezelőmodul alkalmazása. A két fedéllel ellátott tetőajtóba legalább 2 motort, valamint egy elektromos szabályzót kell a nyitáshoz és záráshoz felszerelni. Az elektromos szerelést, a csatlakoztatást és kábelezést szakembernek kell elvégeznie. 8

9 A padlón keresztül történő hozzájutás a padlószint alatti terekhez Padlóajtók A padlóajtók megvásárolhatók zsanérozott (WA és OP), vagy kiemelhető (VL és PT) kivitelben. A padlóajtó teteje minden esetben, szintben van a keretével, ill. a padló síkjával. A padló síkjára szerelt kivitel (OP) is megvásárolható. A fedelek cseppmintás készülnek. A kerámiával burkolható padlóajtók, és a padlóburkolathoz szükséges fedelek gyártása alumíniumlemezből történik. A méretektől függően egy, vagy két fedél felszerelése szükséges. A padlóajtók szállítása kompletten fedéllel, és a betonozáshoz szükséges kerettel együtt történik. A típustól függően, a keretek fel van szerelve kihajtható lehorgonyzásokkal, vagy egy, a keretbe integrált átmenő horgonyzással. WA xxegyfedeles nyíló padlóajtó OP xxpadlóajtó beesés elleni biztosági ráccsal VL xxkiemelhető padlóajtó Nyíló kivitelű Padlóajtók PT xxpadlóajtó fordított kivehető ajtóval ajtó burkolás céljából. WA Az alumíniumból készült típusok alkalmasak mind a kültéri, mind pedig a beltéri alkalmazásra. A keretprofil kialakítása olyan hogy az esővizet egy Átm. 40 mm PVC cső csatlakoztatásával el lehet vezetni a csatormába. Padló Kültéri, és beltéri használatra egyaránt alkalmas Kombináció létrával, vagy fix lépcsővel A mérettől és alkalmazástól függően a nyíló, és kiemelhető fedéllel ellátott padlóajtók kombinálhatók fix, függőleges létrával, egyágú létrával, vagy fix lépcsővel. Bizonyos esetben lehetséges az ollós szerkezetű létra használata is. Biztonságos, és felhasználóbarát xx A nyílás fedele a méretétől és tömegétől függetlenül egy kézzel működtethető xx Az ellensúly rendszer segítséget nyújt a nyitáshoz, és visszahelyezéshez xx A padlóajtók a kinyitás után nyitott pozicióban reteszelődik, melyet egy kézzel lehet oldani xx 600 mm-es átjárási hossztól a fedél belső oldalára rögzített kézi fogantyú biztonságos tartást kínál a fel- és lefelé közlekedéshez xx A fedél csúszásmentes cseppmintás lemezből készül, süllyesztett emelő fogantyúval 9

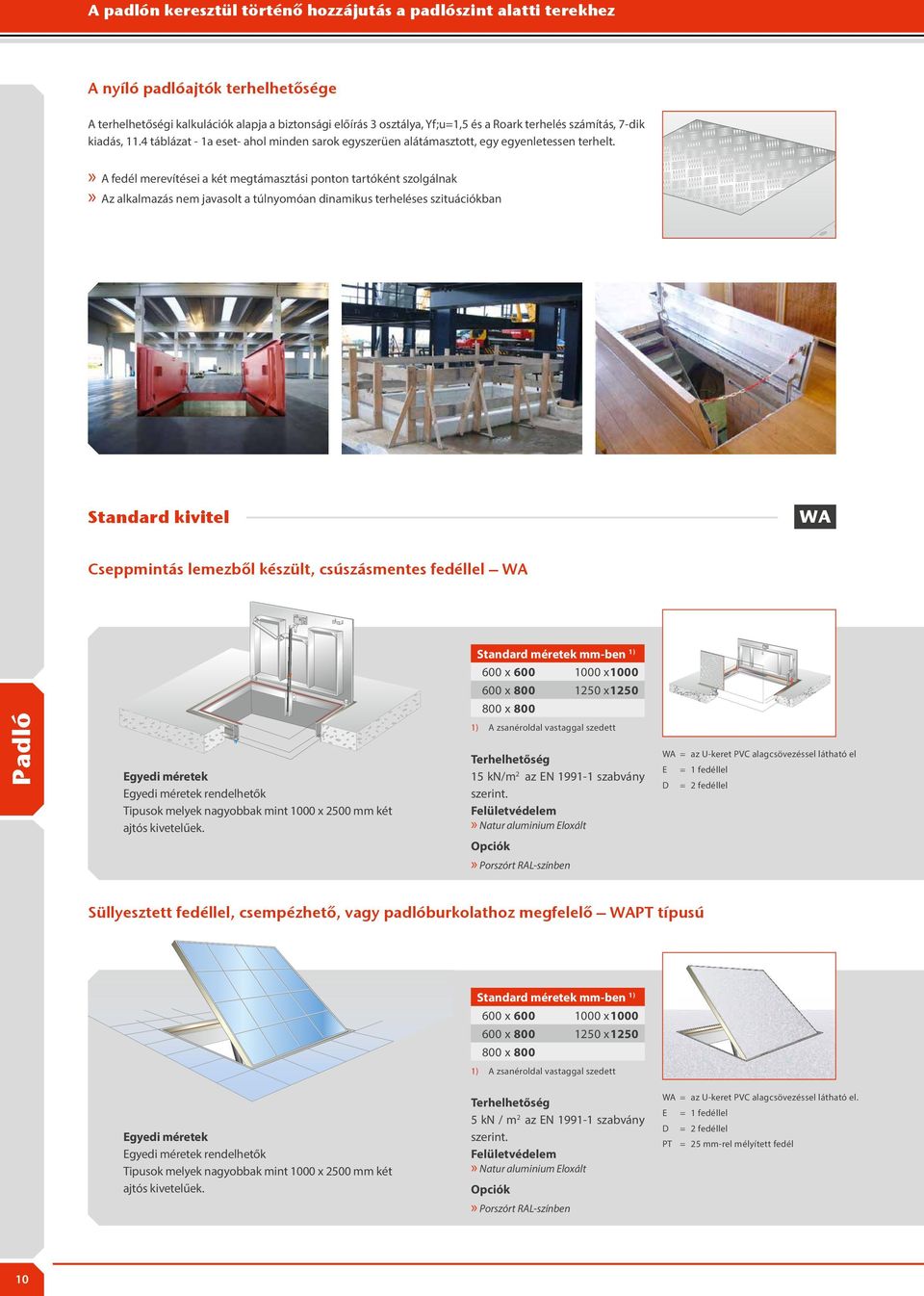

10 A padlón keresztül történő hozzájutás a padlószint alatti terekhez A nyíló padlóajtók terhelhetősége A terhelhetőségi kalkulációk alapja a biztonsági előírás 3 osztálya, Yf;u=1,5 és a Roark terhelés számítás, 7-dik kiadás, 11.4 táblázat - 1a eset- ahol minden sarok egyszerüen alátámasztott, egy egyenletessen terhelt. x A fedél merevítései a két megtámasztási ponton tartóként szolgálnak x Az alkalmazás nem javasolt a túlnyomóan dinamikus terheléses szituációkban Standard kivitel WA Cseppmintás lemezből készült, csúszásmentes fedéllel WA Standard méretek mm-ben 1) 600 x x x x x 800 Padló Egyedi méretek Egyedi méretek rendelhetők Tipusok melyek nagyobbak mint 1000 x 2500 mm két ajtós kivetelűek. 1) A zsanéroldal vastaggal szedett Terhelhetőség 15 kn/m 2 az EN szabvány szerint. Felületvédelem x Natur aluminium Eloxált WA = az U-keret PVC alagcsövezéssel látható el E = 1 fedéllel D = 2 fedéllel Opciók x Porszórt RAL-színben Süllyesztett fedéllel, csempézhető, vagy padlóburkolathoz megfelelő WAPT típusú Standard méretek mm-ben 1) 600 x x x x x 800 1) A zsanéroldal vastaggal szedett Egyedi méretek Egyedi méretek rendelhetők Tipusok melyek nagyobbak mint 1000 x 2500 mm két ajtós kivetelűek. Terhelhetőség 5 kn / m 2 az EN szabvány szerint. Felületvédelem x Natur aluminium Eloxált Opciók x Porszórt RAL-színben WA = az U-keret PVC alagcsövezéssel látható el. E = 1 fedéllel D = 2 fedéllel PT = 25 mm-rel mélyített fedél 10

11 A padlón keresztül történő hozzájutás a padlószint alatti terekhez Különleges kivitelek WA Tűzgátló-födémmel sík kivitelű WA-EI120 típusok Gyedi méretek Max. méret a KOMO tanúsítvány szerint: 1000x2500 mm Standard méretek mm-ben 1) 600 x x x x1000 1) A zsanéroldal vastaggal szedett Anyag xxa tűzvédelmi padlónyílások acélból, vagy rozsdamentes kerülnek elkészítésre Felületvédelem xxa standard acélnyílások alapozottak xxral 9005 szerinti szabványosan festve Opciók xxegyedi RAL színű profestés is lehetséges A tűz gátló kivitelű padlóajtókat a következő színben szállítjuk: RAL 9005 WA = Vízelvezető rendszerrel xxa tűzvédelmi nyílásokat a használat után zárjuk be, és tartsuk zárva. Kivitel xxtűzvédelmi osztály: EI-120 (magas tűzállóságú) xxfüstvédelmi osztály: R-180 xxkomo ATT (BRL3241:2003) Vészkijáratok A WA típus vészkijáratként is szállítható. Szigetelt fedéllel A WA típus szigetelt fedéllel is szállítható. Speciális fejlesztés Oyan nyílások fejlesztése folyik, amelyek meghatározott funkciókhoz, ill. szituációkhoz készülnek. Elektromos működtetés WA Az összes padlónyílás elektromosan is kezelhető, 24 Volt DC, vagy 230 V AC. Az elektromos kezelésnél (24 V DC) a berendezés kezelőmodul segítségével kommunikál a központi riasztó egységgel. A menekülési utakba történő elhelyezésnél javasolt a vészáram ellátással ellátott kezelőmodul alkalmazása. A kezelőmodul folyamatossan tölti az akumlátorokat mely egy beprogramozott elv alapján működik. A 2 fedéllel ellátott nyílásokba legalább 2 motort kell felszerelni, és a kezelőmodult fel kell szerelni elektronikus szabályzóval, a nyitáshoz és záráshoz. Az elektromos szerelést, csatlakoztatást és kábelezést szakember végezze. Padló Zsanérokkal ellátott padlónyílások OP típusú felépítéssel, alumíniumból OP» Typ OP Gyedi méretek Egyedi méretek rendelhetők Szerelés a padlón, ill. aknafelületen Standard méretek mm-ben 1) 600 x x x x1000 1) A zsanéroldal vastaggal szedett Kivitelek Typ OP: 1 fedéllel, cseppmintás lemezből Typ OP-S: OP típus beesés elleni biztosítással xxeloxál kivitel Terhelhetőség 5 kn / m 2 az EN szabvány szerint. Opciók Typ OP-D: 2 db. cseppmintás fedéllel 11

12 A padlón keresztül történő hozzájutás a padlószint alatti terekhez Kivehető fedéllel ellátott padlónyílások zsanérok nélkül VL PT A kivehető fedéllel ellátott Gorter padlónyílások kedvező árú megoldást kínálnak ritkább használat esetén, vagy kis előírt méretek használatakor. Kivitelek» VL típus VL VL-ST PT-60 PT-27-ST PT-50-ST : tömör, alumínium, cseppmintás fedéllel : tömör, horganyzott acél, cseppmintás fedéllel : üvegezhető, alumínium, 60 mm-rel mélyített fedél : üvegezhető, horganyzott acél, 27 mm-rel mélyített fedél : üvegezhető, tűzihorganyzott acél, mélyített fedél x VL x VL-ST x PT-60 x PT-27-ST x PT-50-ST x PT-50 Padló Standard méretek Típus Áthaladási méret mm-ben VL VL-ST PT-60 PT-27-ST PT-50-ST 500 x x x x x 800 = szállítható, = nem szállítható Terhelhetőség VL, VL-ST, PT-27-ST : 15 kn/m 2 Terhelhetőség PT-50-ST, PT-60 : 125 kn/m 2 12

13 Hozzáférés a falon és födémen Falnyílások és mennyezetinyílások A fal- és mennyezetinyílások lehetővé teszik a hozzáférést a vezetékekhez, kábelcsatornákhoz, és köztes terekhez a karbantartás és javítás érdekében. Anyag A fali és mennyezeti ajtók KTL (kataforetikus alapozással) kezelt acél lemezből, RAL 9001 színben elektrosztatikusan porszórt kivitelben készülnek. Zár Minden nyílás bajonettzáras úgynevezett CAM záras. Univerzális típus Standard méretek mm-ben 250 x x x x x x 800 Anyaga xxktl (katódos alapozó festés) Fedőréteg xxelektrosztatikus porfestés: RAL 9010» Típus U xxépített falazatba xxtégla falazatba xxmennyezetbe építve Tűzvédelmi típus Standard méretek mm-ben 400 x x x x 800 A tűzvédelmi osztály a fal- és fedélszerkezet besorolásától függ. Anyaga xxktl (katódos alapozó festés) Fedőréteg xxelektrosztatikus porfestés: RAL 9010 Fal» Típus B xxew-60 és R-90 xxew-90 és R-120 Rövidítések: E = lángzáró a szigetelést és lobbanékonyságot illetően W = hőszigetelés a hősugárzást illetően R = füst elleni védelem xxew-120 és R-180 Beépítés Tűzvédelmi fokozat (perc) KOMO tanúsítvány Falak EW-120/ R-180 ATT Rendszer- és fém tartófalak EW-60/ R-90 ATT Oldalfalak EW-90/ R-120 ATT

14 Fal Hozzáférés a falon és födémen EXW típus - robbanás ellen biztosított faliajtó Homlokzatok falába történő beépítéshez. Az termék sajtolt alumínium keretből áll, beépített, kifelé nyíló szárnnyal. Az egész egység hőhídmentes. A szárny szigetelt panellel van ellátva. Méretek A robbanás ellen biztosított elemek a specifikáció szerint kerülnek legyártásra. Explosion Release Control (ERC) A keretbe beépítésre került az ERC egység (szabadalmi száma: ). A szárnyban egy Eurocilinderes hengerzár kapott helyet, amely csak belülről működtethető. Az ERC-t úgy kell beállítani, hogy a szárny a nyomás túllépésekor kinyíljon. A javasolt nyitó nyomás kb. 1 kn. Az ERC-t az amszterdami AMOLF-Intézet ellenőrizte.» Typ EXW Fontos! A robbanózár beállításával a szárny ugyanazzal az erővel kívülről nyitható. Felületkezelés Elektrosztatiku porszórással a kívánt RAL-színben, standard rétegvastagság 60 mikron. Robbanás elleni biztosítás, és számítás A robbanózár nyitásának mértékét szakértőnek kell kiszámítania. x Aktuális szabvány: EN :2006 x Túlnyomás hatására nyiló zárszerkezet. 14

15 Létrák és ollós lépcsők Egyágú, és ollós szerkezetű lépcsők A Gorter egyágú, és ollós szerkezetű lépcsői biztonságosak, és könnyen kezelhetőek. A szerkezet, és az anyagok nagy stabilitást, és hosszú élettartamot biztosítanak. Az összes egyágú, és ollós szerkezetű lépcső biztonsága, szerkezeti szilárdsága és hatása bevizsgálásra, és engedélyeztetésre került. Egyágú létrák A kívánt térmagasságtól függően az összes egyágú létra EL (egyrészes), OL2 (kétrészes), vagy OL3 (háromrészes) típusban kerül szállításra. x Az egyágú létrák az EN 131 szabványnak megfelelően készülnek x Minőség bizonyítvánnyal: A TÜV által minősített minőségbizonyítvány x Alap felületkezelés eloxálás Standard tartozékok x Fix lépőfelület x Felfüggesztő kengyel x Előkészítés a lakat fogadására Lépcső 15

16 Lépcső Létrák és ollós lépcsők Ollós szerkezetű létrák EN A komplett ollós szerkezetű létra egy fából készült alsó fedéllel ellátott beépítő szekrényből áll. A karfa is szállításra kerül, amit a vásárló szerel fel. Az ollós lépcső a mennyezetbe kerül felszerelésre. A lépcsőfok öntött alumíniumból készül. A szállítási terjedelem része az lenyitáshoz szükséges akasztórúd. A szerkezet és anyag miatt nagy stabilitás, és terhelhetőség érhető el. A terhelhetőség 260 kg-ig be van vizsgálva. Biztonság x Könnyű kezelés. Max. erőkifejtés: 3 kg x Utánállítható, csúszásmentes lépcsőfokok x Balra és jobbra felszerelhető korlát x Előkészítés a függőlakattal történő reteszeléshez x Biztonsági szakvélemény: TÜV által EN minősített Nagy (Large (nagy)) típus Típus Nyers beépítési méret (szélesség x hosszúság x magasság) 1) 230 VAC, vezérlőegységgel és vezeték nélküli RF távirányítóval együtt. Lépcsőfok mm-ben (szélesség x mélység) 2) Extra korláttal. RHT1015 Az XL típus rendelkezik tanúsítvánnyal a liftaknához történő hozzáféréshez. 3) Tűzvédelmi alsó fedéllel. El60-as tűzvédelmi osztály (magas tűzgátlóság), füstvédelmi osztály: R-90, Komo ATT (BRL3241:2003). Biztonsági ellenőrzés 1 Small 700 x 900 x x 140 Szakvélemény 2 Large 700 x 1200 x x 140 Szakvélemény 2 Large elektromos 1) 700 x 1200 x x 140 Szakvélemény 3 XL 2) 1000 x 1300 x x 140 Szakvélemény 4 EI-60 3) 700 x 1200 x x 140 Szakvélemény x Utánállítható, csúszásmentes lépcsőfok x Jobbra/balra szerelhető karfa x Függőlakat előkészítés 16

17 Létrák és ollós lépcsők Méretek type SMALL type LARGE 900 mm > 600 mm 1200 mm > 600 mm 320 mm 250 mm 3000 mm 3000 mm 3500 mm 300 mm 500 mm 350 mm 950 mm xxtípus Small (kicsi) xxtípus Large (nagy) type XL 1300 mm 1200 mm > 600 mm 1000 mm > 600 mm 250 mm 250 mm 70 mm 3000 mm 3500 mm 3000 mm 3500 mm Lépcső 350 mm 250 mm 600 mm 950 mm 600 mm 850 mm xxtípus EI-60 xxtípus XL 17

18 Lépcső Létrák és ollós lépcsők Az ollós szerkezetű lépcsők toldata a függesztett mennyezetekhez használható Az ollós szerkezetű lépcső szekrényének az álmennyezetbe történő beépítésénél a tető üreges terében az ollós szerkezetű lépcső és a tetőajtó közötti távolságot át kell hidalni. A megtoldással a lépcső 2, vagy több kiegészítő lépcsőfokot kap, a többi fokkal megegyező dőléssel. Mivel nincsen szükség függőleges lépcsőfokokra, így a biztonság jelentősen növekszik. x A Small és a Large Elektrisch típus nem hosszabbítható meg x Biztonsági szakvéleménnyel Aboma x Dutch Szabadalom szám: Méretek x Az ollós szerkezetű lépcső meghosszabbítása (3 fokos kialakítás) Large (nagy) és El-60 típusok 1400 mm 1400 mm 1400 mm 1200 mm 1200 mm 1200 mm max. 600 mm 200 mm max. 900 mm max mm 1200 mm 300 mm 1200 mm 400 mm 1200 mm x 2 fokos kialakítás x 3 fokos kialakítás x 4 fokos kialakítás Typ XL 1500 mm 1500 mm 1500 mm 1000 mm 1300 mm 1000 mm 1300 mm 1000 mm 1300 mm max. 600 mm 200 mm max. 900 mm max mm 1300 mm 300 mm 1300 mm 400 mm 1300 mm x 2Xl kialakítás x 3Xl kialakítás x 4XL kialakítás 18

19 Szavatossági feltételek Fix függőleges létrák, biztonsági korláttal, vagy anélkül A fix létrák elegendő rögzítő kengyellel kerülnek kiszállításra. A faltávolság 200 mm. A biztonsági korlát 5 függőleges tartóegységgel rendelkezik, melyek derékszögű csövekből készülnek. Biztonság x A biztonsági korlát (ø ) 2200 mm-es létrahossztól kerül felszerelésre, vagy akkor, ha a felszállási pont 3 m-es szintkülönbségű sugáron belül van x Ha 10 m-nél nagyobb magasságot kell áthidalni, pihenő pódium szükséges x Ha 10 m-nél nagyobb magasságot kell áthidalni, a pihető- és köztes pódium közötti távolság nem lehet 6m-nél hosszabb x Ha a korláttal ellátott létra a külső homlokzathoz kerül rögzítésre, biztosítani kell az átszállást a tető pereme fölött. A ketrecet és a létraoszlopot ezért 1100 mm-rel meg kell hosszabbítani. Biztonságos áthidalási lehetőségek is megvalósíthatók x A felszállási pontnál a létrának lezárhatónak kell lennie, hogy megakadályozzuk a visszaélésszerű alkalmazást. x Átszállás: csúszásmentes fok, szélessége 180 mm x A rögzített létrák a 900x900 mm-es tetőajtóktól használhatók» Függőleges létra, biztonsági korláttal x Biztonsági korlát Szavatossági 10 év garancia x 10 év a szállítási dátumtól számítva a tetõkibúvó ajtókra *) 5 év garancia 1év garancia x 5 év a szállítási dátumtól számítva a padló-, fal- és mennyezeti sapóajtókra *) 1year warranty x 1 év a szállítási dátumtól számítva a elektromos kezelésnél, támaszlétrákra, védõkosaras létrákra, kinyitható ollós 1year lépcsõkre és rögzített lépcsõkre *) warranty Információ *) Minden esetben kérdezze meg szállítóját. 1year warranty 19
