1 Bővült a Gordiusz Alfa termékportfoliója Bemutatjuk a Baykal Laser Systems Vantage BLS-VF 3015 / 3000 Fiber Siemens 840D CNC lineáris rendszerrel A Baykal gépek a török termékek között a jó minőséget és megbízhatóságot szavatolják. A sok éves tapasztalat, a mechanikai alkatrészekkel és az emberi erőforrással kapcsolatos fejlesztésekbe való folyamatos beruházás tette lehetővé a Baykal számára, hogy vezető szerepet töltsön be a fémlemez megmunkáló gépek piacán. A Baykal által előállított jó minőségű gépek a legújabb technológiák felhasználásával készülnek, mind a mechanikai, hidraulikus és az elektromos elemeket tekintve. Termékpaletta Élhajlító CNC Hagyományos Lemezolló Hidraulikus Mechanikus Stancoló gép Sarokkicsípő Kézi lemezhajlító Plazmavágó Lézervágó 1/20

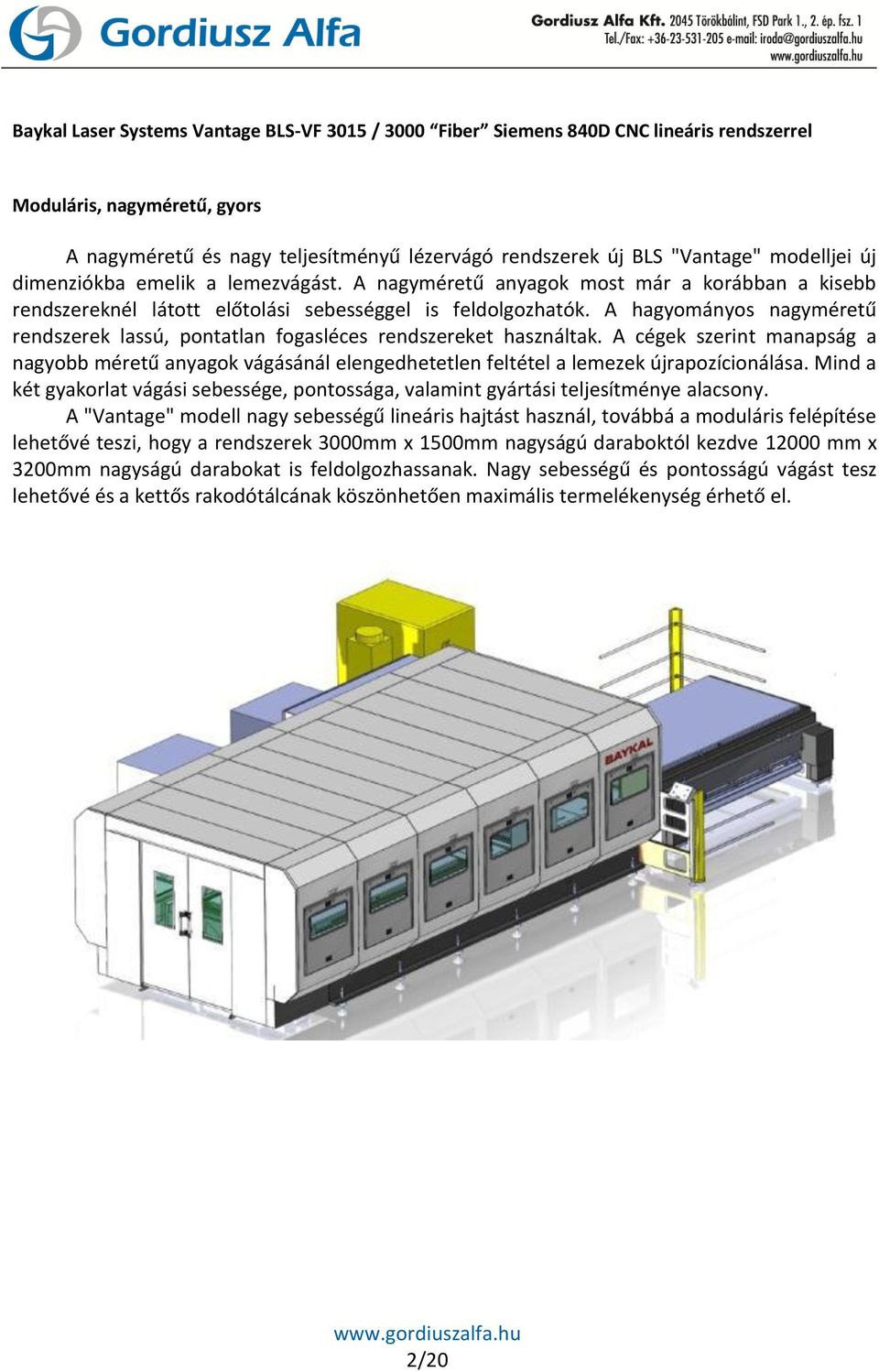

2 Baykal Laser Systems Vantage BLS-VF 3015 / 3000 Fiber Siemens 840D CNC lineáris rendszerrel Moduláris, nagyméretű, gyors A nagyméretű és nagy teljesítményű lézervágó rendszerek új BLS "Vantage" modelljei új dimenziókba emelik a lemezvágást. A nagyméretű anyagok most már a korábban a kisebb rendszereknél látott előtolási sebességgel is feldolgozhatók. A hagyományos nagyméretű rendszerek lassú, pontatlan fogasléces rendszereket használtak. A cégek szerint manapság a nagyobb méretű anyagok vágásánál elengedhetetlen feltétel a lemezek újrapozícionálása. Mind a két gyakorlat vágási sebessége, pontossága, valamint gyártási teljesítménye alacsony. A "Vantage" modell nagy sebességű lineáris hajtást használ, továbbá a moduláris felépítése lehetővé teszi, hogy a rendszerek 3000mm x 1500mm nagyságú daraboktól kezdve mm x 3200mm nagyságú darabokat is feldolgozhassanak. Nagy sebességű és pontosságú vágást tesz lehetővé és a kettős rakodótálcának köszönhetően maximális termelékenység érhető el. 2/20

3 Egyediség Kis és nagy darabok könnyű kezelése Nagy sebességű vízhűtéses lineáris motorok Nincs szükség a lemez újrapozícionálására, amely pontos munkavégzést eredményez. Fiber optikai lézer szállító rendszer. Egyszerű gépkezelő-felület és vágási adatbázis. Palettacserélő A vágási sebesség megközelítőleg 45 m/perc. Kézi vezérlő távoli beállításhoz. Tapintásérzékelős magasság követés nemvezető anyagokhoz Alkalmazási terület A "Vantage" modell nagy és speciális méretű anyagok feldolgozását teszi lehetővé és a gyártás számos területén alkalmazható, miközben még mindig versenyképes teljesítményt kínál a lézeres vágás valamennyi területén. autóipar (nehéz tehergépkocsik és vontatók) mezőgazdasági és építőipari berendezések vasúti kocsi ipar hajóépítő-ipar acélipari beszállítók (az ügyfél munkadarabjainak vágásához) acélszerkezet-építőipar gépgyártás (szállítószalagok stb.) 3/20

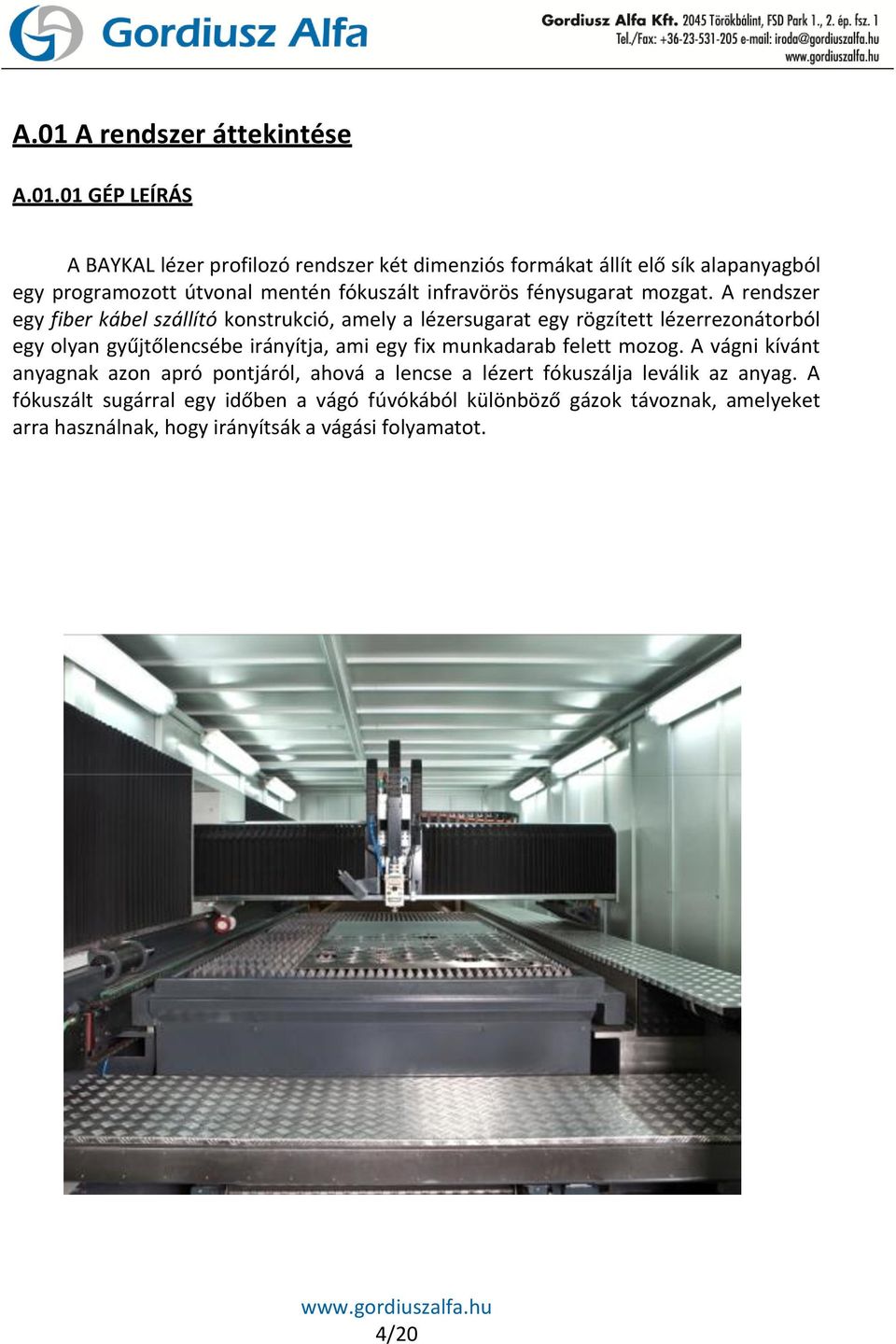

4 A.01 A rendszer áttekintése A GÉP LEÍRÁS A BAYKAL lézer profilozó rendszer két dimenziós formákat állít elő sík alapanyagból egy programozott útvonal mentén fókuszált infravörös fénysugarat mozgat. A rendszer egy fiber kábel szállító konstrukció, amely a lézersugarat egy rögzített lézerrezonátorból egy olyan gyűjtőlencsébe irányítja, ami egy fix munkadarab felett mozog. A vágni kívánt anyagnak azon apró pontjáról, ahová a lencse a lézert fókuszálja leválik az anyag. A fókuszált sugárral egy időben a vágó fúvókából különböző gázok távoznak, amelyeket arra használnak, hogy irányítsák a vágási folyamatot. 4/20

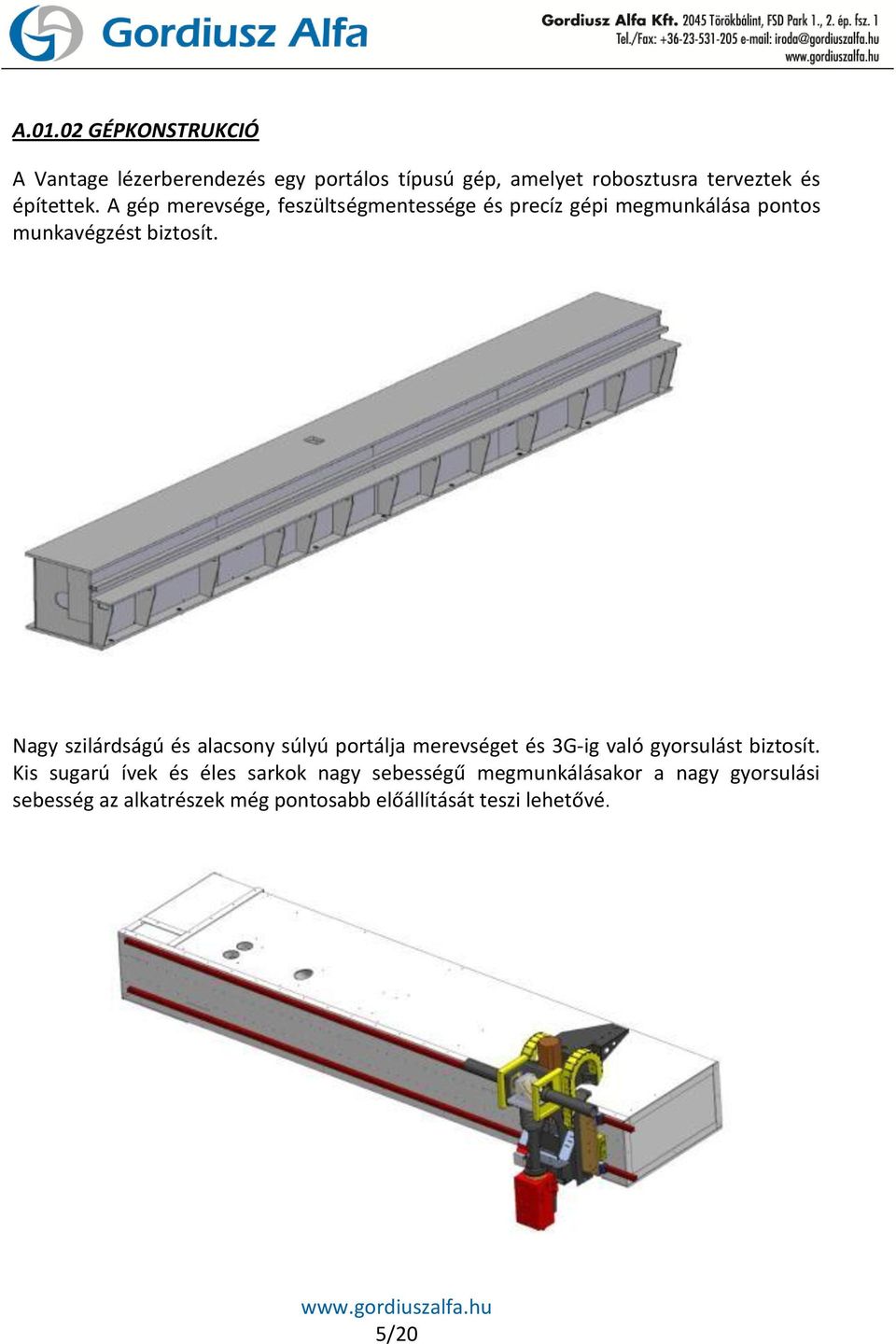

5 A GÉPKONSTRUKCIÓ A Vantage lézerberendezés egy portálos típusú gép, amelyet robosztusra terveztek és építettek. A gép merevsége, feszültségmentessége és precíz gépi megmunkálása pontos munkavégzést biztosít. Nagy szilárdságú és alacsony súlyú portálja merevséget és 3G-ig való gyorsulást biztosít. Kis sugarú ívek és éles sarkok nagy sebességű megmunkálásakor a nagy gyorsulási sebesség az alkatrészek még pontosabb előállítását teszi lehetővé. 5/20

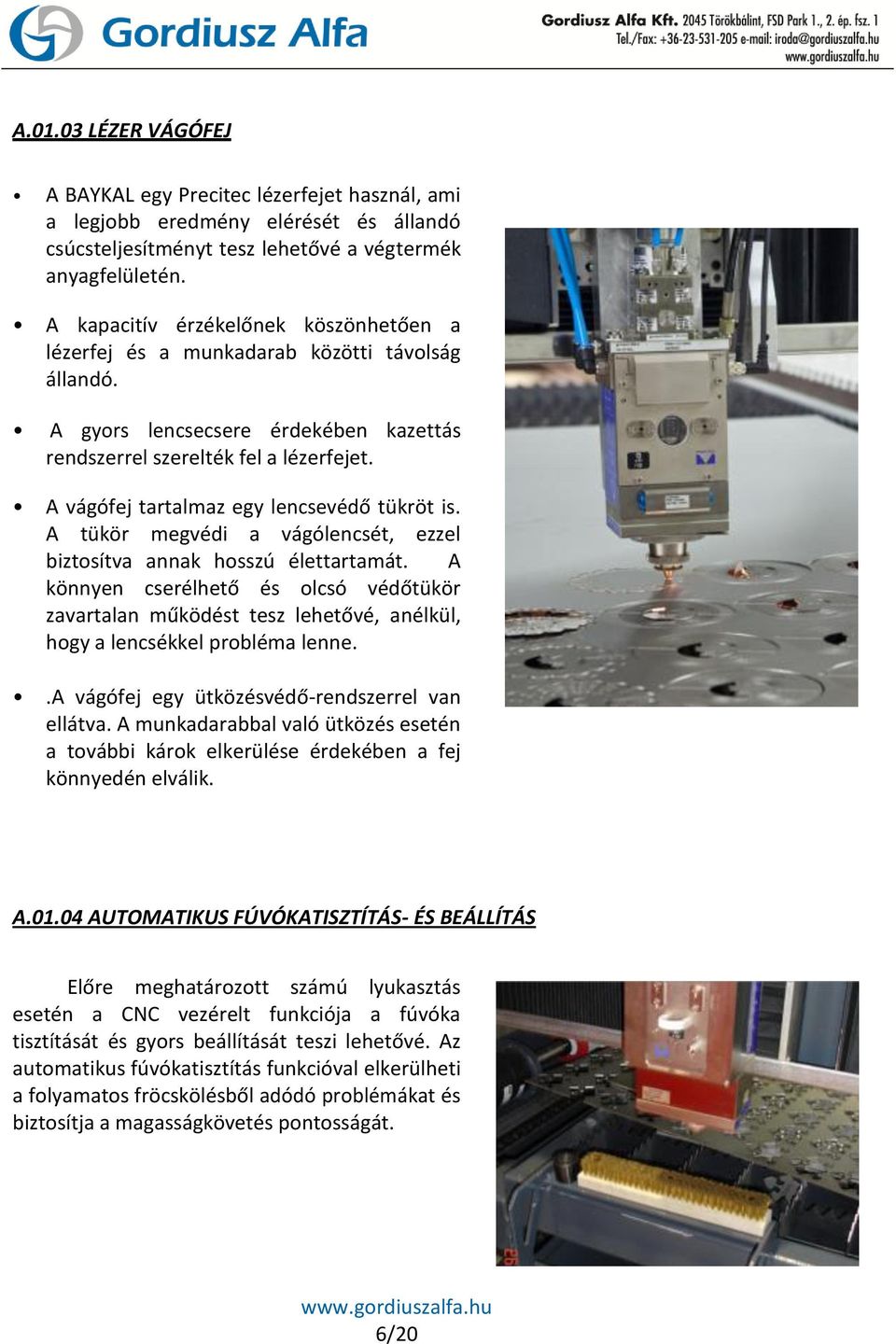

6 A LÉZER VÁGÓFEJ A BAYKAL egy Precitec lézerfejet használ, ami a legjobb eredmény elérését és állandó csúcsteljesítményt tesz lehetővé a végtermék anyagfelületén. A kapacitív érzékelőnek köszönhetően a lézerfej és a munkadarab közötti távolság állandó. A gyors lencsecsere érdekében kazettás rendszerrel szerelték fel a lézerfejet. A vágófej tartalmaz egy lencsevédő tükröt is. A tükör megvédi a vágólencsét, ezzel biztosítva annak hosszú élettartamát. A könnyen cserélhető és olcsó védőtükör zavartalan működést tesz lehetővé, anélkül, hogy a lencsékkel probléma lenne..a vágófej egy ütközésvédő-rendszerrel van ellátva. A munkadarabbal való ütközés esetén a további károk elkerülése érdekében a fej könnyedén elválik. A AUTOMATIKUS FÚVÓKATISZTÍTÁS- ÉS BEÁLLÍTÁS Előre meghatározott számú lyukasztás esetén a CNC vezérelt funkciója a fúvóka tisztítását és gyors beállítását teszi lehetővé. Az automatikus fúvókatisztítás funkcióval elkerülheti a folyamatos fröcskölésből adódó problémákat és biztosítja a magasságkövetés pontosságát. 6/20

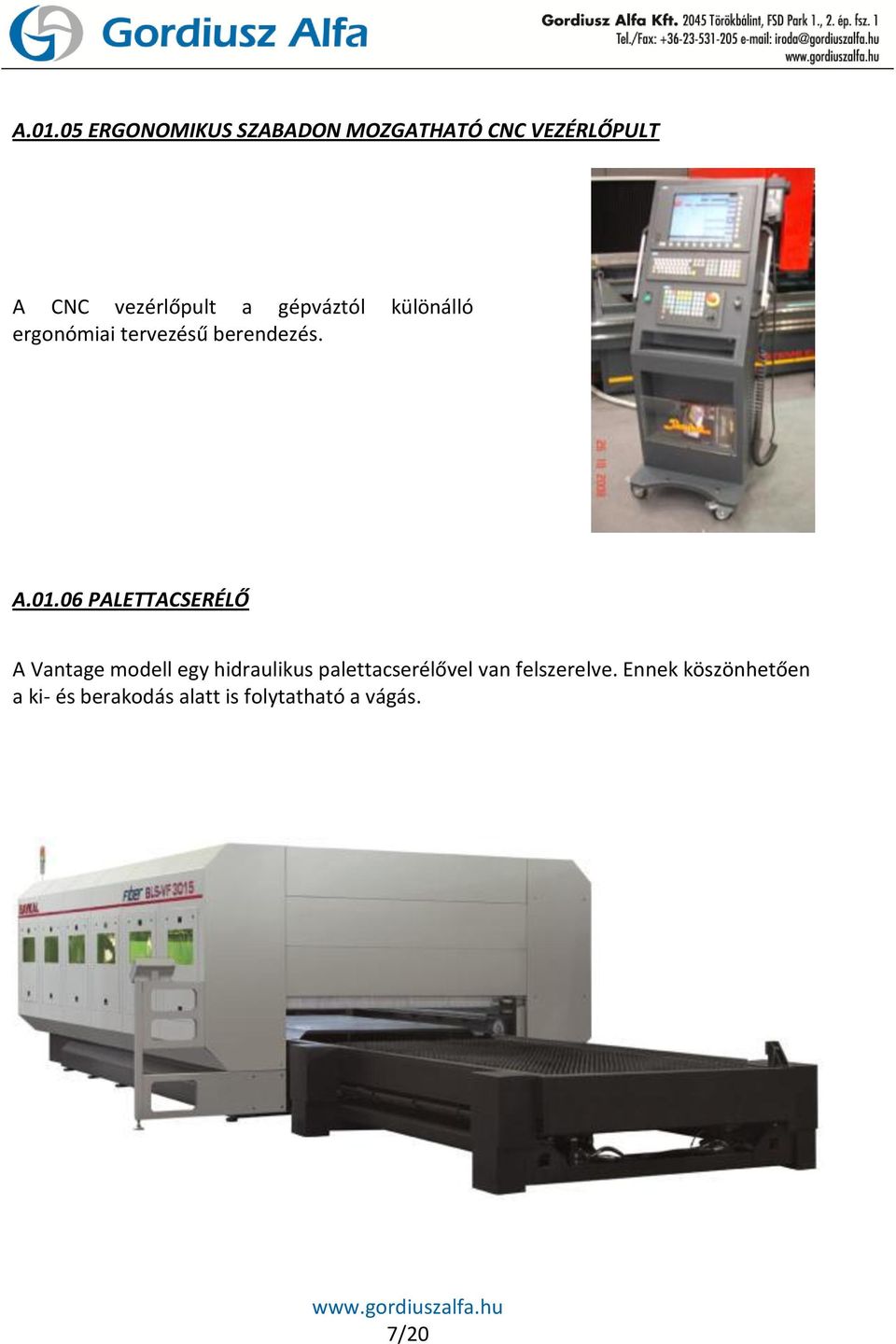

7 A ERGONOMIKUS SZABADON MOZGATHATÓ CNC VEZÉRLŐPULT A CNC vezérlőpult a gépváztól különálló ergonómiai tervezésű berendezés. A PALETTACSERÉLŐ A Vantage modell egy hidraulikus palettacserélővel van felszerelve. Ennek köszönhetően a ki- és berakodás alatt is folytatható a vágás. 7/20

8 Óránként több alkatrész minden egyes munkanap. Ki- és berakodás a gép üzemeltetése közben. A palettacserélő CNC vagy kézi vezérlésű. Az asztalokat egyetlen motor hajtja, mely lánccal van csatlakoztatva. Hidraulikus emelőrendszer 6 független és CNC szinkronizált hengerrel felszerelve. A FÜSTELSZÍVÓ RENDSZER Részekre osztott vágóasztal pneumatikusan mozgatott és CNC vezérelt ajtókkal. 8/20

9 A HULLADÉKSZÁLLÍTÓ SZALAG A hulladékszállító szalag kisebb darabokat, hulladékot, salakot szállít a vágó asztalról a hulladékgyűjtőbe. A VÉDŐFÜLKE A gépet egy ergonomikus fülke szerkezet veszi körül, hogy megfeleljen az EU követelményeinek és irányelveinek. A fiber lézer hullámhosszok miatt szükség van egy erősen védett fülkére. A speciális védőüveggel felszerelt védőfülke lehetővé teszi a vágási folyamat megfigyelését. A fülke megakadályozza, hogy bárki is a munkaterületre lépjen. Továbbá megvéd az infravörös fény okozta sugárzástól. 9/20

10 A NAGYSEBESSÉGŰ MOZGÁSVEZÉRLŐ RENDSZER A gép mozgásvezérlő rendszere nagy teljesítményű vízhűtéses lineáris motorokkal van felszerelve. A lézervágó fej leggyorsabb és legközvetlenebb mozgatási módja a lineáris motorok használata. A SIEMENS lineáris hajtóművei gyorsak, pontosak és zökkenőmentesen, hiba nélkül működnek, illetve a lézer hajtásrendszer konstrukcióban sebességük is állítható. nagy gyorsulási sebesség vágási előtolásnál sebességre optimalizált tengelyek nagyon dinamikus magasságkövető tengelyek A GÁZ VEZÉRLŐ ÉS SZÁLLÍTÓRENDSZER A gép egy automatikus gázkiválasztó rendszerrel van felszerelve. A vágási folyamattól függően a gép automatikusan választja ki és állítja be a vágási és segédgázokat. Az alacsony és magas nyomású nitrogén, oxigén és levegő vágási és segédgázokat szállító vezetékek mindegyike be van kötve. rendkívül dinamikus szervo szelepek gyors segédgáz-vezérlés (szervo szelepek, rövid csőhossz) A CNC VEZÉRLŐRENDSZER A Siemens Sinumerik 840D prémium teljesítményt kínál a más CNC vezérlőkkel szemben. A Siemens rendszer a maga kétmagos Pentium 2 GB-os HMI processzorával, Windows XP operációs rendszerével és számos alap funkciójával, a teljesség igénye nélkül például a teljes alkatrész nyomonkövetéssel, a 6 MB-os tárolt adattömbkereső programmal, a vágási paraméterek adatbázisával, a világ legtöbb technológiája által használt rendszer. A SINUMERIK 840D modularitást, nyitottságot, az üzemeltetéshez, programozáshoz és vizualizáláshoz egységes szerkezetet biztosít, illetve valamennyi technológia számára innovatív funkciókkal rendelkező rendszer platformot tesz lehetővé. A SIMODRIVE 611-es digitális átalakító rendszerrel együtt és a SIMANTIC S7-300-as automatizáló rendszerrel kiegészítve, a SINUMERIK 840D egy teljesen digitális rendszert kínál, amely különösen alkalmas komplex feldolgozási feladatok végrehajtására. Maximális dinamizmus és precizitás jellemzi. A SINUMERIK 840D-vel elérhetővé vállnak a SINUMERIK integrált 10/20

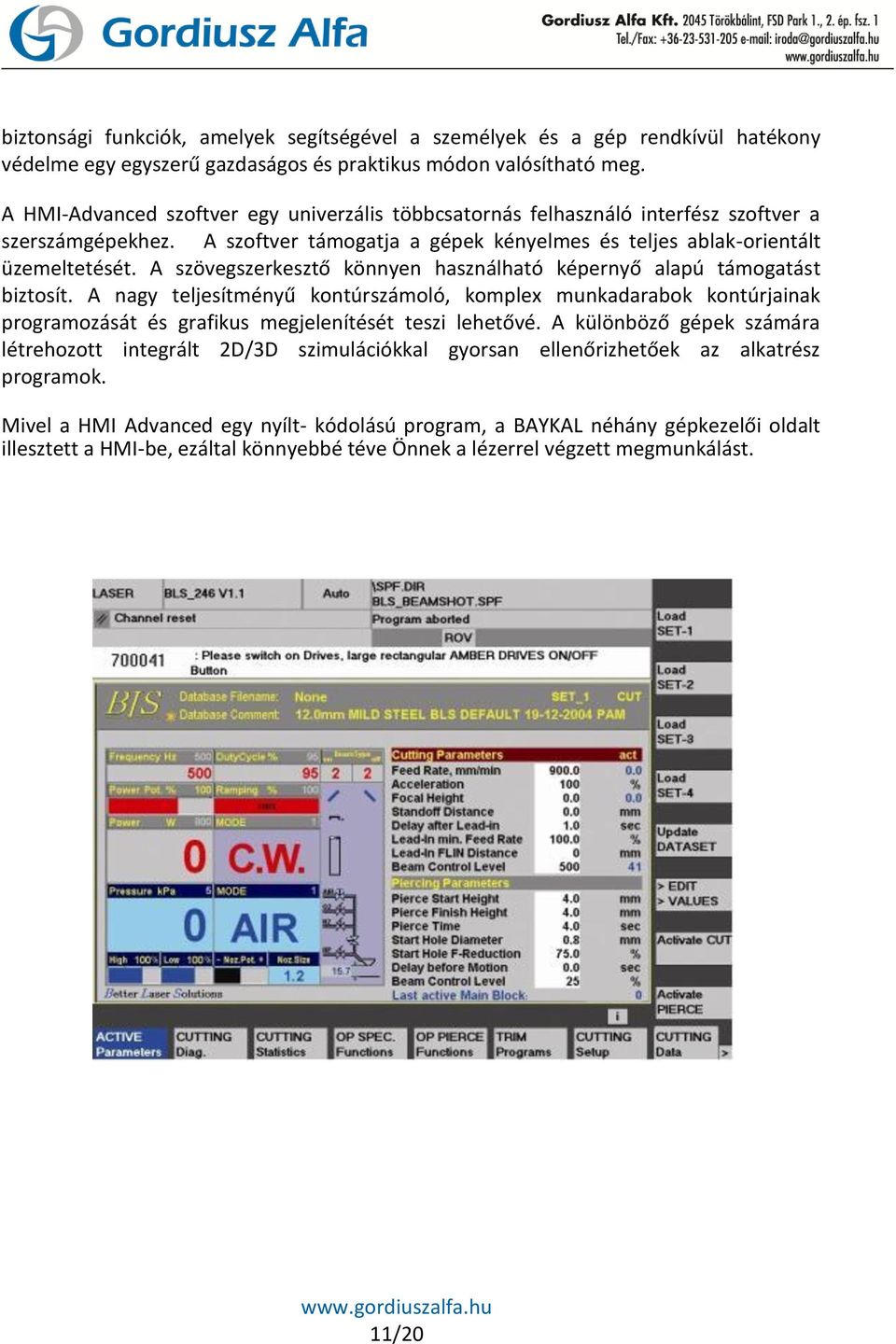

11 biztonsági funkciók, amelyek segítségével a személyek és a gép rendkívül hatékony védelme egy egyszerű gazdaságos és praktikus módon valósítható meg. A HMI-Advanced szoftver egy univerzális többcsatornás felhasználó interfész szoftver a szerszámgépekhez. A szoftver támogatja a gépek kényelmes és teljes ablak-orientált üzemeltetését. A szövegszerkesztő könnyen használható képernyő alapú támogatást biztosít. A nagy teljesítményű kontúrszámoló, komplex munkadarabok kontúrjainak programozását és grafikus megjelenítését teszi lehetővé. A különböző gépek számára létrehozott integrált 2D/3D szimulációkkal gyorsan ellenőrizhetőek az alkatrész programok. Mivel a HMI Advanced egy nyílt- kódolású program, a BAYKAL néhány gépkezelői oldalt illesztett a HMI-be, ezáltal könnyebbé téve Önnek a lézerrel végzett megmunkálást. 11/20

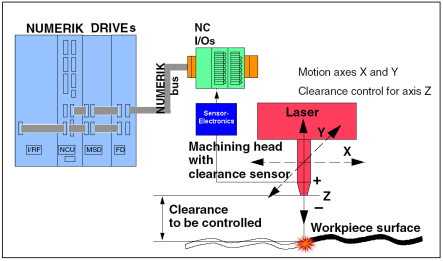

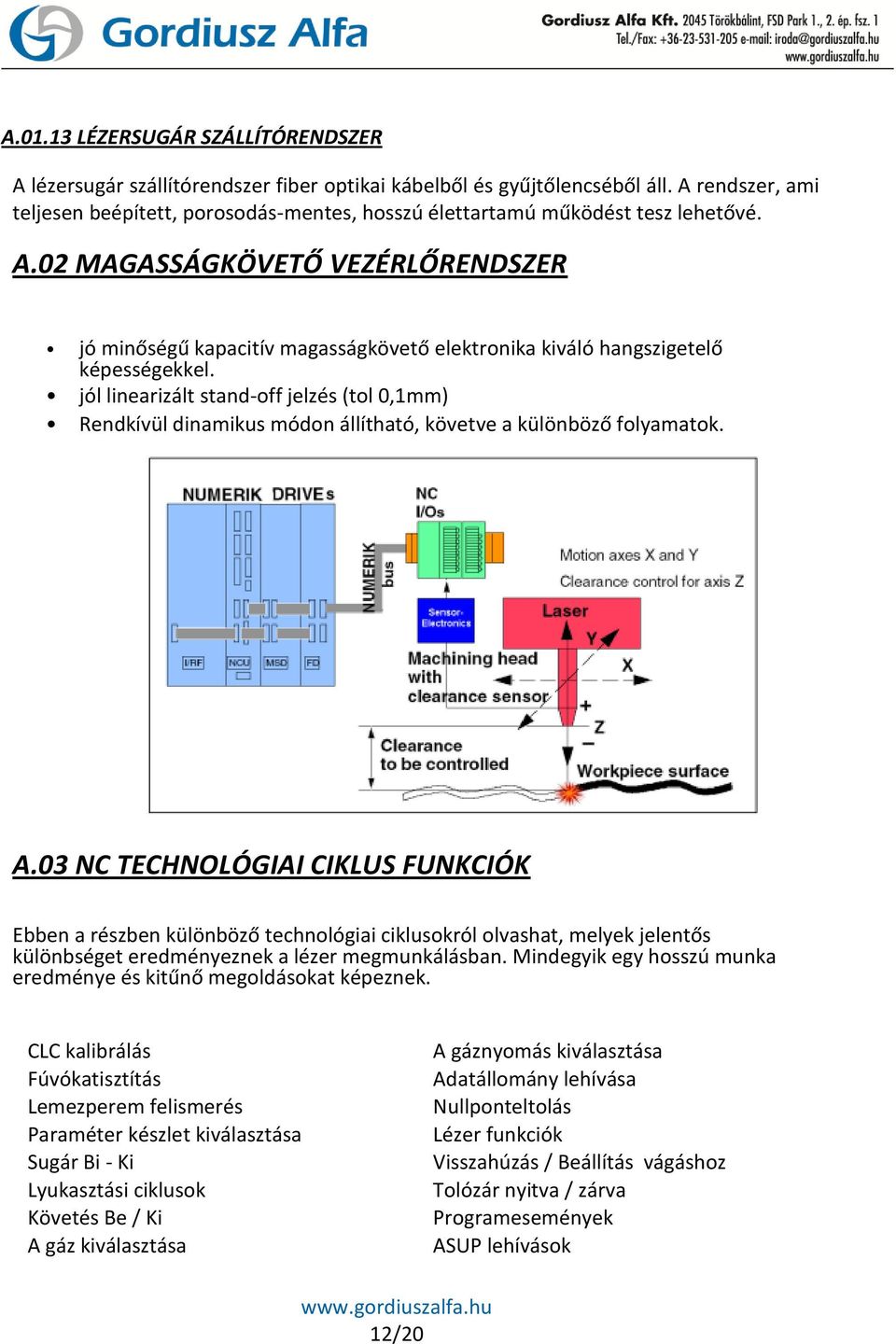

12 A LÉZERSUGÁR SZÁLLÍTÓRENDSZER A lézersugár szállítórendszer fiber optikai kábelből és gyűjtőlencséből áll. A rendszer, ami teljesen beépített, porosodás-mentes, hosszú élettartamú működést tesz lehetővé. A.02 MAGASSÁGKÖVETŐ VEZÉRLŐRENDSZER jó minőségű kapacitív magasságkövető elektronika kiváló hangszigetelő képességekkel. jól linearizált stand-off jelzés (tol 0,1mm) Rendkívül dinamikus módon állítható, követve a különböző folyamatok. A.03 NC TECHNOLÓGIAI CIKLUS FUNKCIÓK Ebben a részben különböző technológiai ciklusokról olvashat, melyek jelentős különbséget eredményeznek a lézer megmunkálásban. Mindegyik egy hosszú munka eredménye és kitűnő megoldásokat képeznek. CLC kalibrálás Fúvókatisztítás Lemezperem felismerés Paraméter készlet kiválasztása Sugár Bi - Ki Lyukasztási ciklusok Követés Be / Ki A gáz kiválasztása A gáznyomás kiválasztása Adatállomány lehívása Nullponteltolás Lézer funkciók Visszahúzás / Beállítás vágáshoz Tolózár nyitva / zárva Programesemények ASUP lehívások 12/20

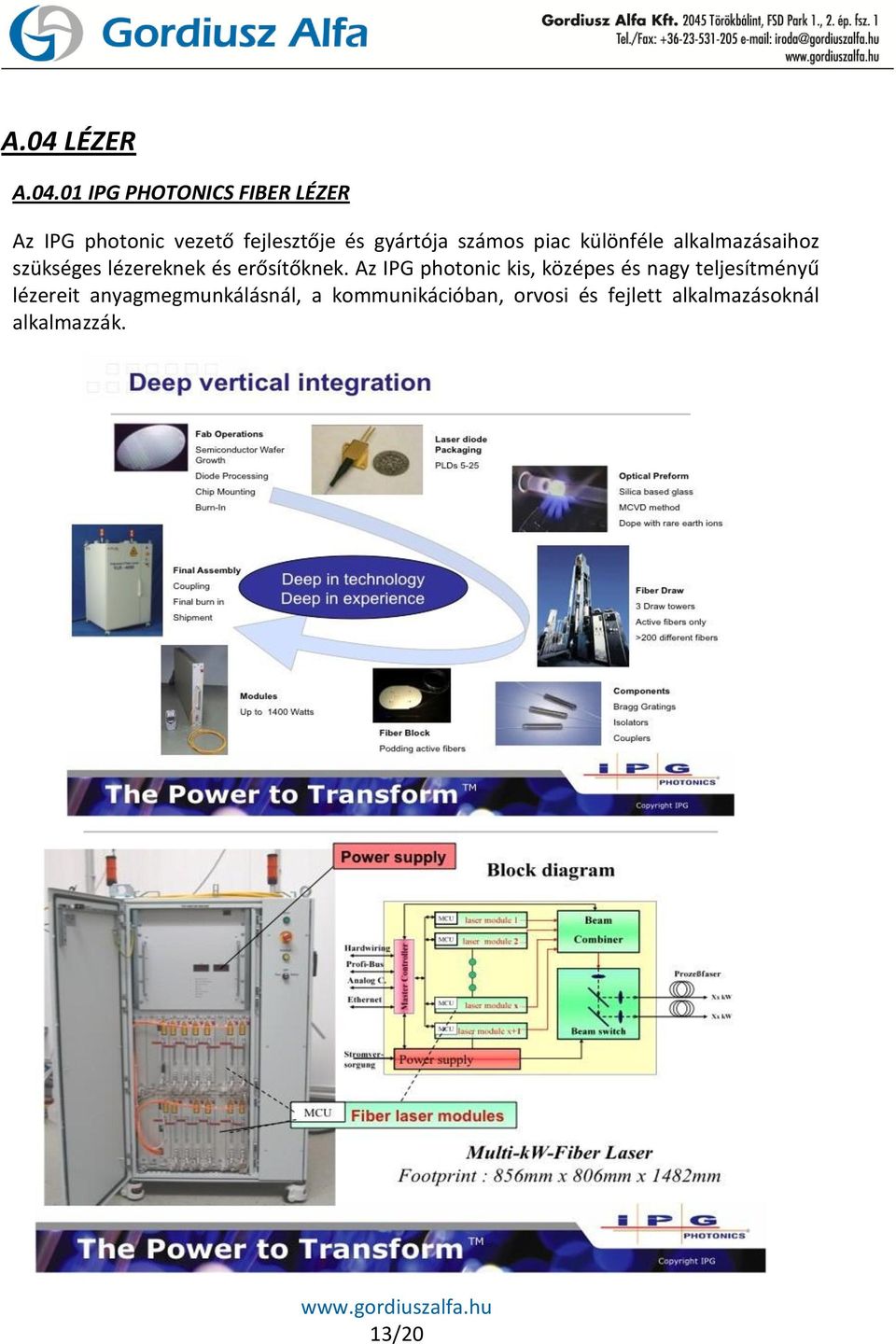

13 A.04 LÉZER A IPG PHOTONICS FIBER LÉZER Az IPG photonic vezető fejlesztője és gyártója számos piac különféle alkalmazásaihoz szükséges lézereknek és erősítőknek. Az IPG photonic kis, középes és nagy teljesítményű lézereit anyagmegmunkálásnál, a kommunikációban, orvosi és fejlett alkalmazásoknál alkalmazzák. 13/20

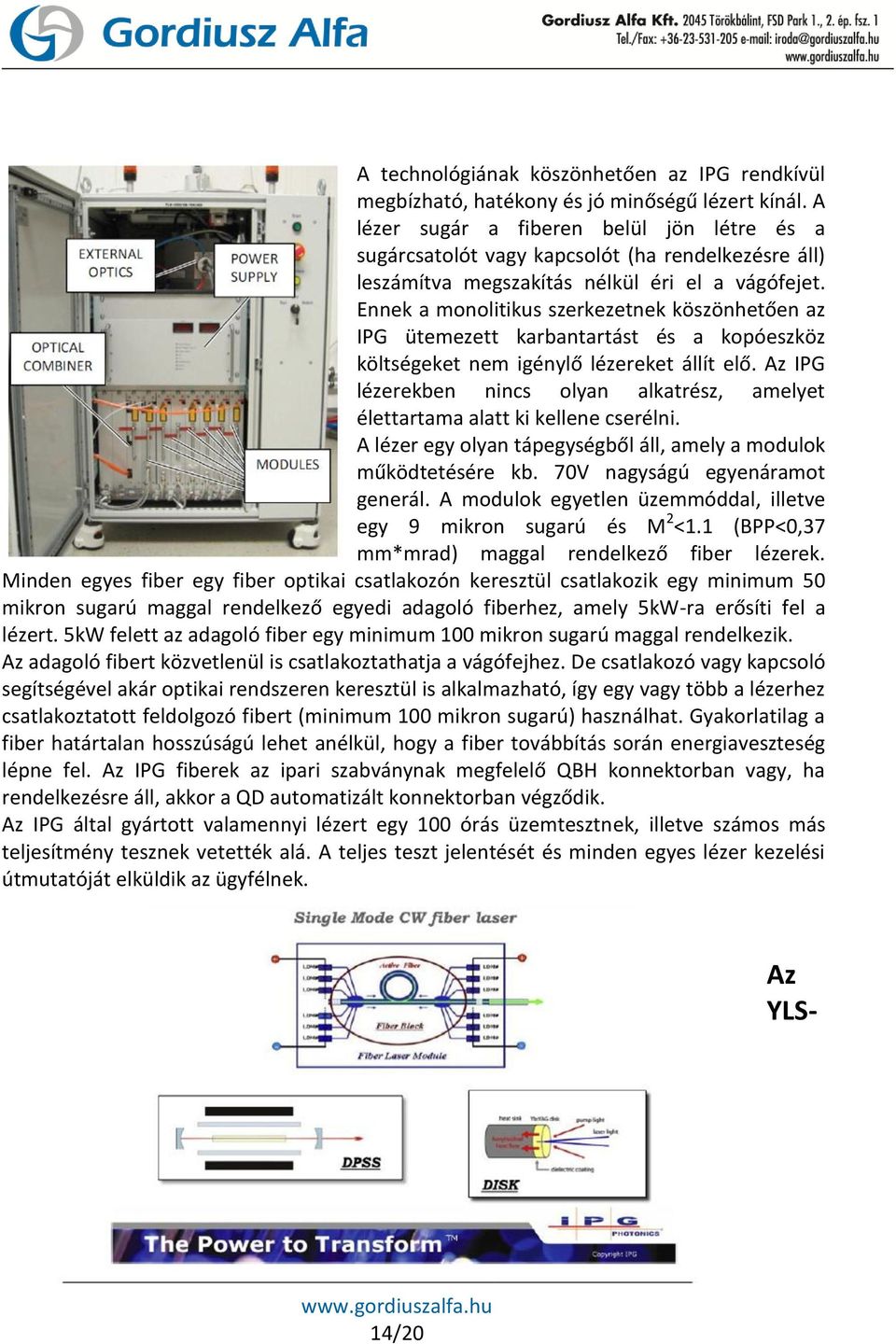

14 A technológiának köszönhetően az IPG rendkívül megbízható, hatékony és jó minőségű lézert kínál. A lézer sugár a fiberen belül jön létre és a sugárcsatolót vagy kapcsolót (ha rendelkezésre áll) leszámítva megszakítás nélkül éri el a vágófejet. Ennek a monolitikus szerkezetnek köszönhetően az IPG ütemezett karbantartást és a kopóeszköz költségeket nem igénylő lézereket állít elő. Az IPG lézerekben nincs olyan alkatrész, amelyet élettartama alatt ki kellene cserélni. A lézer egy olyan tápegységből áll, amely a modulok működtetésére kb. 70V nagyságú egyenáramot generál. A modulok egyetlen üzemmóddal, illetve egy 9 mikron sugarú és M 2 <1.1 (BPP<0,37 mm*mrad) maggal rendelkező fiber lézerek. Minden egyes fiber egy fiber optikai csatlakozón keresztül csatlakozik egy minimum 50 mikron sugarú maggal rendelkező egyedi adagoló fiberhez, amely 5kW-ra erősíti fel a lézert. 5kW felett az adagoló fiber egy minimum 100 mikron sugarú maggal rendelkezik. Az adagoló fibert közvetlenül is csatlakoztathatja a vágófejhez. De csatlakozó vagy kapcsoló segítségével akár optikai rendszeren keresztül is alkalmazható, így egy vagy több a lézerhez csatlakoztatott feldolgozó fibert (minimum 100 mikron sugarú) használhat. Gyakorlatilag a fiber határtalan hosszúságú lehet anélkül, hogy a fiber továbbítás során energiaveszteség lépne fel. Az IPG fiberek az ipari szabványnak megfelelő QBH konnektorban vagy, ha rendelkezésre áll, akkor a QD automatizált konnektorban végződik. Az IPG által gyártott valamennyi lézert egy 100 órás üzemtesztnek, illetve számos más teljesítmény tesznek vetették alá. A teljes teszt jelentését és minden egyes lézer kezelési útmutatóját elküldik az ügyfélnek. Az YLS- 14/20

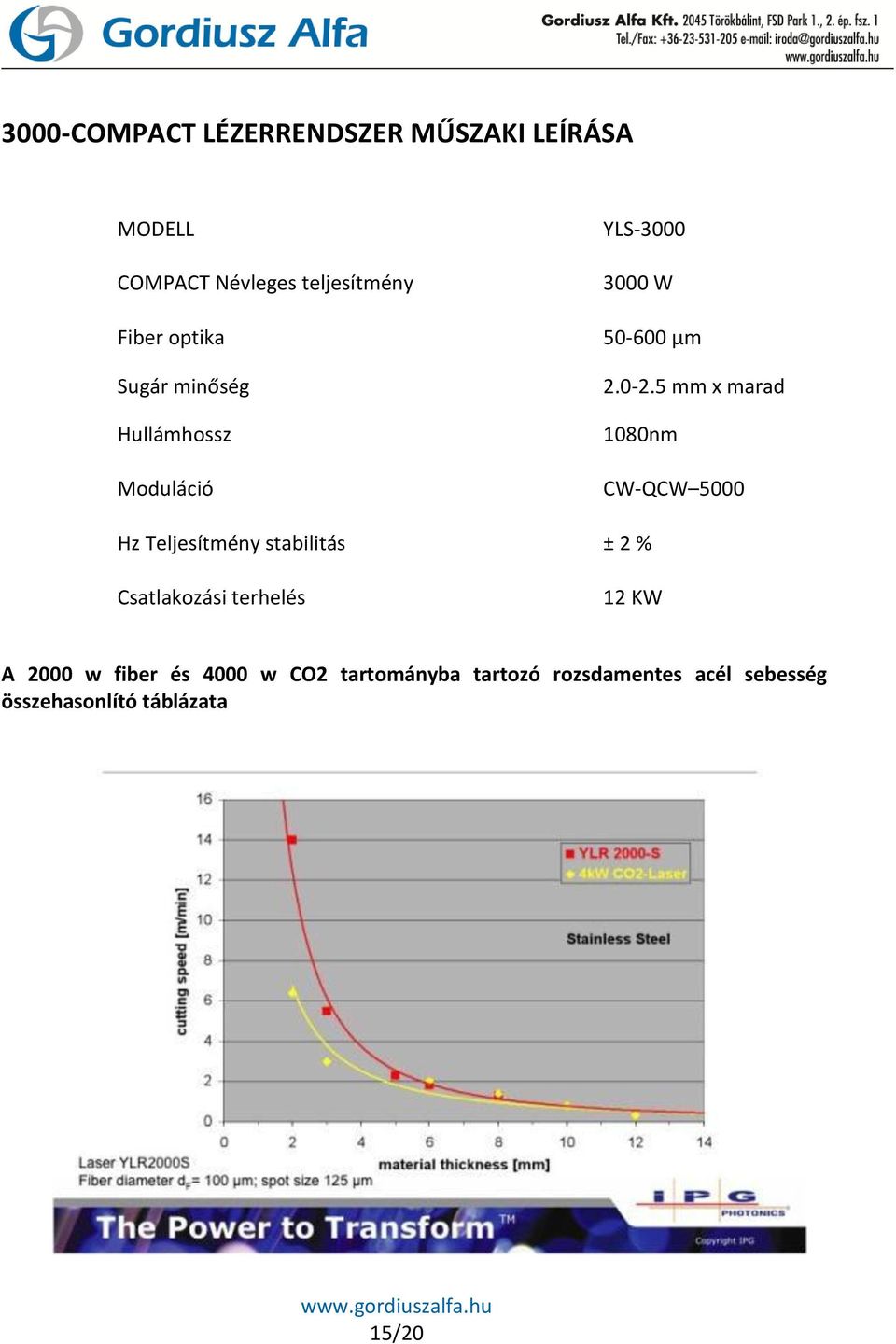

15 3000-COMPACT LÉZERRENDSZER MŰSZAKI LEÍRÁSA MODELL COMPACT Névleges teljesítmény YLS W Fiber optika µm Sugár minőség Hullámhossz Moduláció mm x marad 1080nm CW-QCW 5000 Hz Teljesítmény stabilitás ± 2 % Csatlakozási terhelés 12 KW A 2000 w fiber és 4000 w CO2 tartományba tartozó rozsdamentes acél sebesség összehasonlító táblázata 15/20

16 A.05 LANTEK NESTIG SZOFTVER A LANTEK CAD/CAM rendszert speciálisan arra tervezték, hogy automatizálja a fémlemezvágó gépek programozását. A Lantek szoftverek jelentős fejlettsége kielégíti az ügyfelek fémlemez megmunkálás kezelésével kapcsolatban támasztott elvárásait. A rendszer segítségével a felhasználó a következő feladatokat tudja végrehajtani: különböző módon importálhatja a vágni kívánt alkatrész-rajzokat (DXF formátum, ESSI formátum, stb.). a felhasználóbarát rajzoló modul segítségével megrajzolhatja az alkatrészeket. ASCII fájl formájában más rendszerekből importálhat formákat. szabadon határozhatja meg a vágni kívánt alkatrészek formáját. elrendezheti a kézzel vagy automatikusan generált darabokat és generálhat minden egyes darabhoz egy vágási sorrendet. kinyomtathatja a standard vagy teljesen testreszabott listákat így generálva ajánlatokat, VOB-t, keretlistát, szállítóleveleket, munkalapokat stb. Exportálhatja az eredményeket DXF formátumba, ASCII táblázatokba stb. automatikusan generálhat CNC programokat, amelyek közvetítenek a gép felé. Számítógéppel támogatott tervezés (CAD) A 2D-s tervező modul egy olyan alkalmazás, amely különféle eszközeivel képes bármilyen típusú darabot két dimenzióban megtervezni. Széleskörű rajzolási lehetőségeket biztosít. Például egy idom kerületét 10 különböző módon tudja megrajzolni. Mivel ez egy fémlemez megmunkálással foglalkozó CAD modul, olyan speciális eszközökkel rendelkezik, amelyek lehetővé teszik, hogy könnyedén hozzon létre komplex munkadarab részleteket (gyors alakzatokat, hornyokat, peremeket, stb.). 16/20

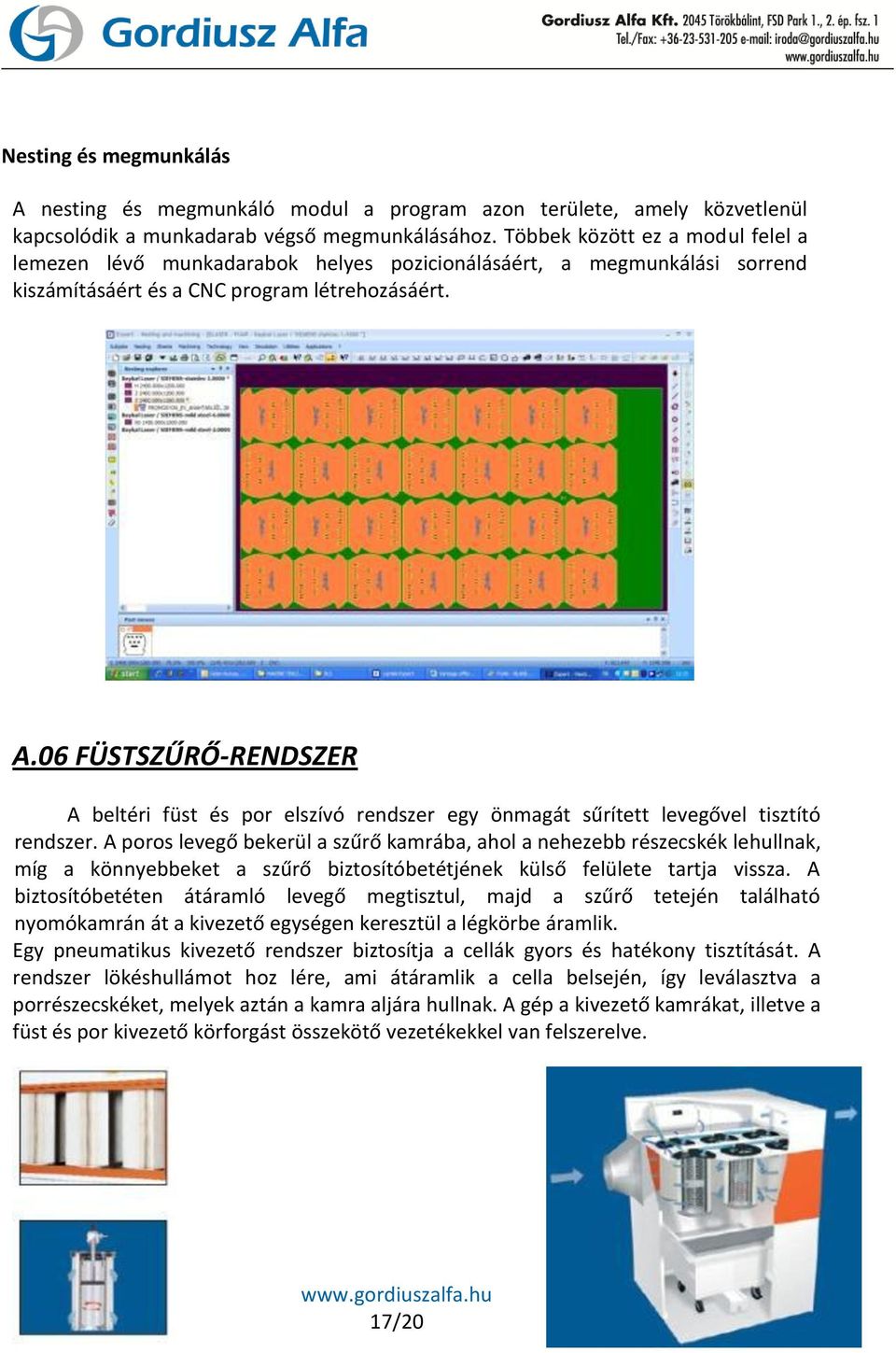

17 Nesting és megmunkálás A nesting és megmunkáló modul a program azon területe, amely közvetlenül kapcsolódik a munkadarab végső megmunkálásához. Többek között ez a modul felel a lemezen lévő munkadarabok helyes pozicionálásáért, a megmunkálási sorrend kiszámításáért és a CNC program létrehozásáért. A.06 FÜSTSZŰRŐ-RENDSZER A beltéri füst és por elszívó rendszer egy önmagát sűrített levegővel tisztító rendszer. A poros levegő bekerül a szűrő kamrába, ahol a nehezebb részecskék lehullnak, míg a könnyebbeket a szűrő biztosítóbetétjének külső felülete tartja vissza. A biztosítóbetéten átáramló levegő megtisztul, majd a szűrő tetején található nyomókamrán át a kivezető egységen keresztül a légkörbe áramlik. Egy pneumatikus kivezető rendszer biztosítja a cellák gyors és hatékony tisztítását. A rendszer lökéshullámot hoz lére, ami átáramlik a cella belsején, így leválasztva a porrészecskéket, melyek aztán a kamra aljára hullnak. A gép a kivezető kamrákat, illetve a füst és por kivezető körforgást összekötő vezetékekkel van felszerelve. 17/20

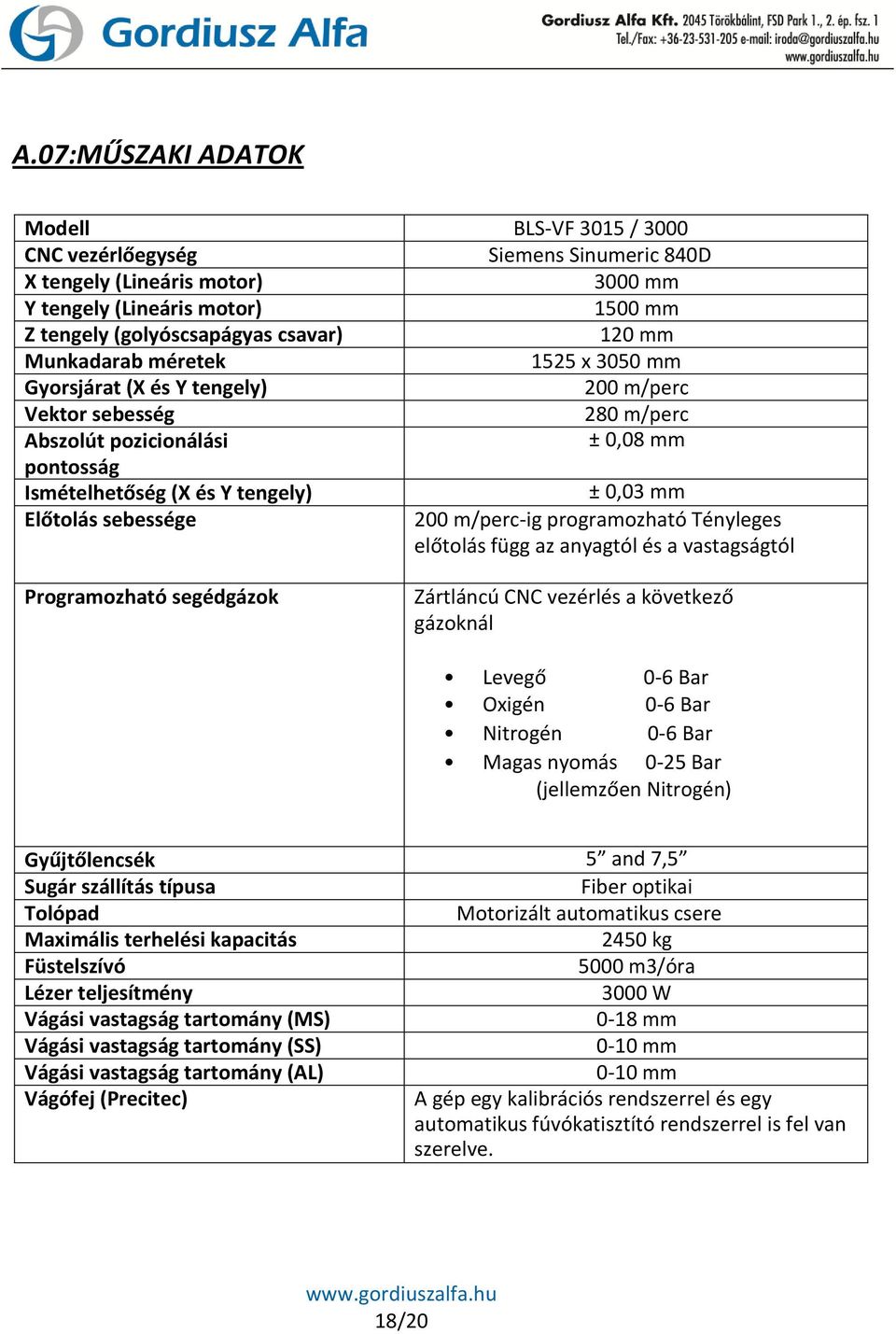

18 A.07:MŰSZAKI ADATOK Modell BLS-VF 3015 / 3000 CNC vezérlőegység Siemens Sinumeric 840D X tengely (Lineáris motor) 3000 mm Y tengely (Lineáris motor) 1500 mm Z tengely (golyóscsapágyas csavar) 120 mm Munkadarab méretek 1525 x 3050 mm Gyorsjárat (X és Y tengely) 200 m/perc Vektor sebesség 280 m/perc Abszolút pozicionálási ± 0,08 mm pontosság Ismételhetőség (X és Y tengely) ± 0,03 mm Előtolás sebessége 200 m/perc-ig programozható Tényleges előtolás függ az anyagtól és a vastagságtól Programozható segédgázok Zártláncú CNC vezérlés a következő gázoknál Levegő 0-6 Bar Oxigén 0-6 Bar Nitrogén 0-6 Bar Magas nyomás 0-25 Bar (jellemzően Nitrogén) Gyűjtőlencsék 5 and 7,5 Sugár szállítás típusa Fiber optikai Tolópad Motorizált automatikus csere Maximális terhelési kapacitás 2450 kg Füstelszívó 5000 m3/óra Lézer teljesítmény 3000 W Vágási vastagság tartomány (MS) 0-18 mm Vágási vastagság tartomány (SS) 0-10 mm Vágási vastagság tartomány (AL) 0-10 mm Vágófej (Precitec) A gép egy kalibrációs rendszerrel és egy automatikus fúvókatisztító rendszerrel is fel van szerelve.. 18/20

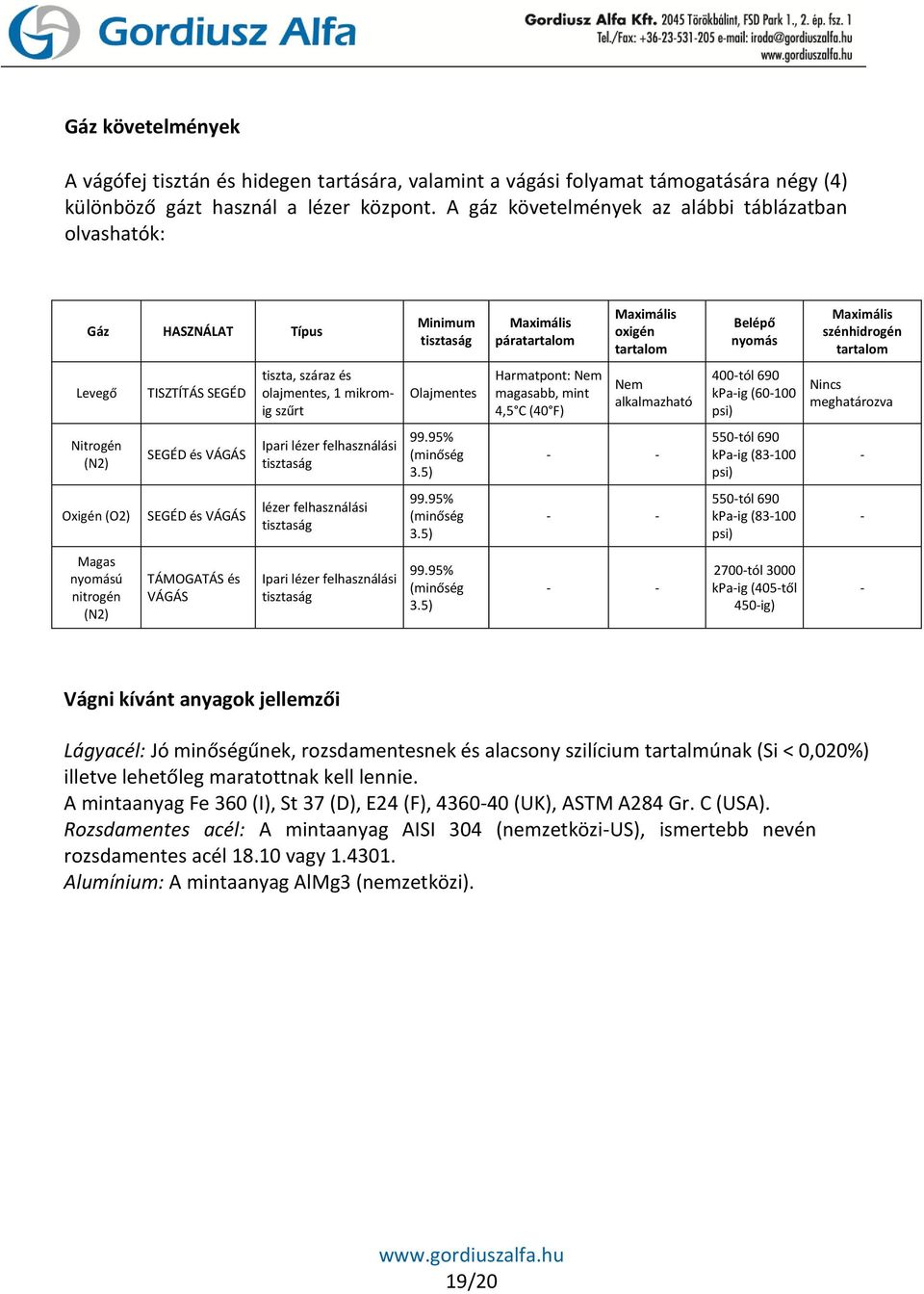

19 Gáz követelmények A vágófej tisztán és hidegen tartására, valamint a vágási folyamat támogatására négy (4) különböző gázt használ a lézer központ. A gáz követelmények az alábbi táblázatban olvashatók: Gáz HASZNÁLAT Típus Minimum tisztaság Maximális páratartalom Maximális oxigén tartalom Belépő nyomás Maximális szénhidrogén tartalom Levegő TISZTÍTÁS SEGÉD tiszta, száraz és olajmentes, 1 mikromig szűrt Olajmentes Harmatpont: Nem magasabb, mint 4,5 C (40 F) Nem alkalmazható 400-tól 690 kpa-ig ( psi) Nincs meghatározva Nitrogén (N2) SEGÉD és VÁGÁS Ipari lézer felhasználási tisztaság 99.95% (minőség 3.5) tól 690 kpa-ig ( psi) - Oxigén (O2) SEGÉD és VÁGÁS lézer felhasználási tisztaság 99.95% (minőség 3.5) tól 690 kpa-ig ( psi) - Magas nyomású nitrogén (N2) TÁMOGATÁS és VÁGÁS Ipari lézer felhasználási tisztaság 99.95% (minőség 3.5) tól 3000 kpa-ig (405-től 450-ig) - Vágni kívánt anyagok jellemzői Lágyacél: Jó minőségűnek, rozsdamentesnek és alacsony szilícium tartalmúnak (Si < 0,020%) illetve lehetőleg maratottnak kell lennie. A mintaanyag Fe 360 (I), St 37 (D), E24 (F), (UK), ASTM A284 Gr. C (USA). Rozsdamentes acél: A mintaanyag AISI 304 (nemzetközi-us), ismertebb nevén rozsdamentes acél vagy Alumínium: A mintaanyag AlMg3 (nemzetközi). 19/20

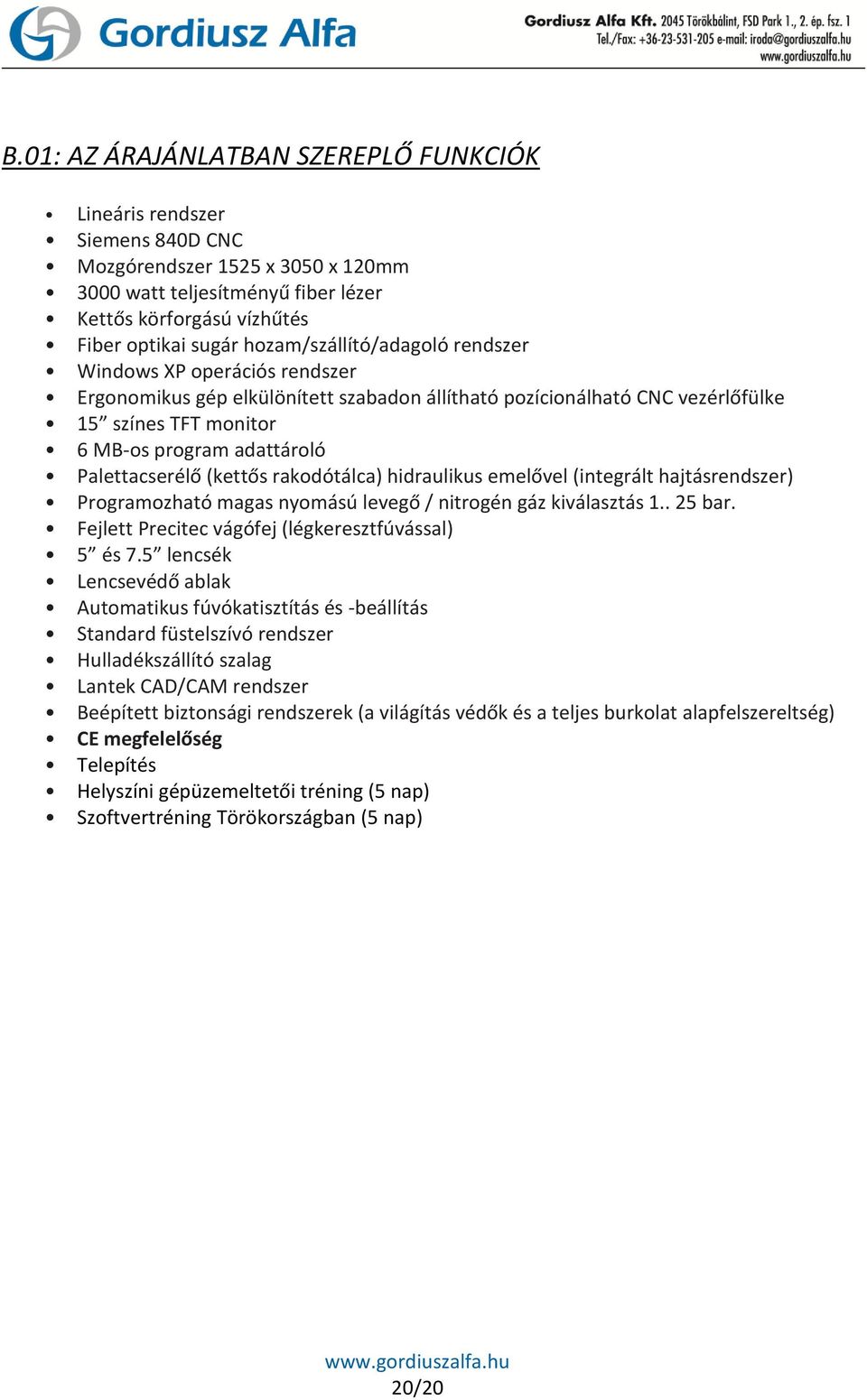

20 B.01: AZ ÁRAJÁNLATBAN SZEREPLŐ FUNKCIÓK Lineáris rendszer Siemens 840D CNC Mozgórendszer 1525 x 3050 x 120mm 3000 watt teljesítményű fiber lézer Kettős körforgású vízhűtés Fiber optikai sugár hozam/szállító/adagoló rendszer Windows XP operációs rendszer Ergonomikus gép elkülönített szabadon állítható pozícionálható CNC vezérlőfülke 15 színes TFT monitor 6 MB-os program adattároló Palettacserélő (kettős rakodótálca) hidraulikus emelővel (integrált hajtásrendszer) Programozható magas nyomású levegő / nitrogén gáz kiválasztás bar. Fejlett Precitec vágófej (légkeresztfúvással) 5 és 7.5 lencsék Lencsevédő ablak Automatikus fúvókatisztítás és -beállítás Standard füstelszívó rendszer Hulladékszállító szalag Lantek CAD/CAM rendszer Beépített biztonsági rendszerek (a világítás védők és a teljes burkolat alapfelszereltség) CE megfelelőség Telepítés Helyszíni gépüzemeltetői tréning (5 nap) Szoftvertréning Törökországban (5 nap) 20/20
