2 2 MODULHARD'ANDREA - kiesztergáló szerszámrendszer MHD' modul kiesztergáló rendszer, nagyoló és finomkiesztergáló fejekkel. Nagy hossz és átmérő variálási lehetőség 2,5-800 mm átmérőtartományban. A fi nom esz ter gá ló fe jek ké szül nek 0,001 mm (TRM) és 0,01 mm (TRC) ál lí tá - si lehetőséggel. Újdonság a kombinált fej (TRD), mely segítségével a nagyolás és a simítás egy műveletben végezhető el. Választhatók készletek, melyek különböző átmérőtartományban alkalmasak furatok finomkiesztergálására. Gépi csatlakozás különféle meredekkúpos, HSK, Morse kúpos, hengeres és R8 Bridgeport kivitelben készül. TS nagyoló fej TRD nagyoló-simító fej TRC simító fej 0,01 TRM simító fej 0,001 GRINTA - MHD csatlakozású marószerszámok MHD' modul rendszerhez csatlakoztatható váltólapkás marószerszám család, mely nagy merevséggel és széles variálási lehetőséggel rendelkezik. Készül 16 és 66 mm átmérőtartományban különféle él elhelyezéssel négyszög és kör alakú ISO lapkás kivitelben, becsavarozható fejjel is. MCD' - HSK csatlakozású esztergaszerszámok HSK csatlakozású eszterga gépen használható szerszámtartók és keményfém váltólapkás szerszámok különféle megmunkálási feladatokra.

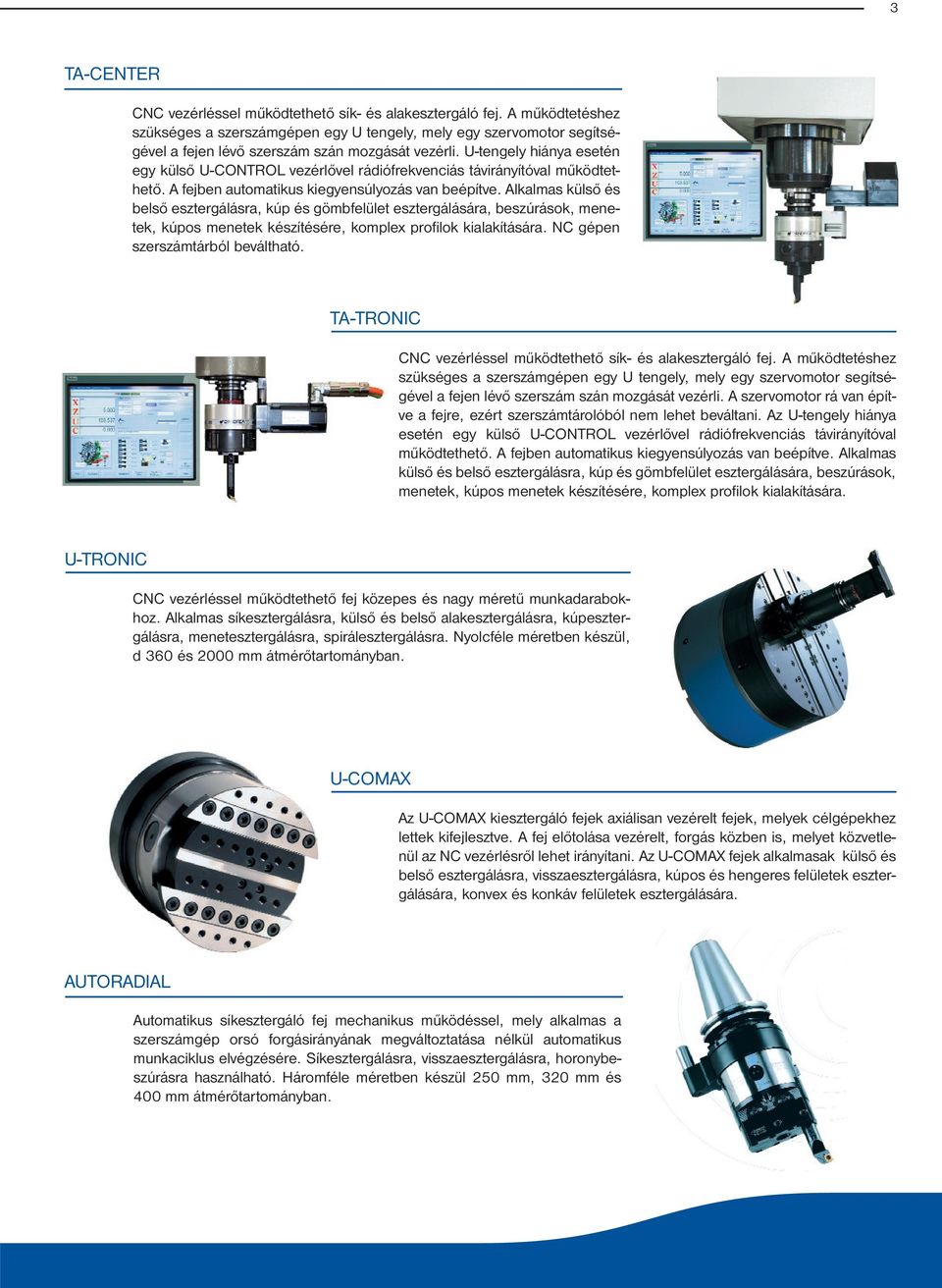

3 3 TA-CENTER CNC vezérléssel működtethető sík- és alakesztergáló fej. A működtetéshez szükséges a szerszámgépen egy U tengely, mely egy szervomotor segítségével a fejen lévő szerszám szán mozgását vezérli. U-tengely hiánya esetén egy külső U-CONTROL vezérlővel rádiófrekvenciás távirányítóval működtethető. A fejben automatikus kiegyensúlyozás van beépítve. Alkalmas külső és belső esztergálásra, kúp és gömbfelület esztergálására, beszúrások, menetek, kúpos menetek készítésére, komplex profilok kialakítására. NC gépen szerszámtárból beváltható. TA-TRONIC CNC vezérléssel működtethető sík- és alakesztergáló fej. A működtetéshez szükséges a szerszámgépen egy U tengely, mely egy szervomotor segítségével a fejen lévő szerszám szán mozgását vezérli. A szervomotor rá van építve a fejre, ezért szerszámtárolóból nem lehet beváltani. Az U-tengely hiánya esetén egy külső U-CONTROL vezérlővel rádiófrekvenciás távirányítóval működtethető. A fejben automatikus kiegyensúlyozás van beépítve. Alkalmas külső és belső esztergálásra, kúp és gömbfelület esztergálására, beszúrások, menetek, kúpos menetek készítésére, komplex profilok kialakítására. U-TRONIC CNC vezérléssel működtethető fej közepes és nagy méretű munkadarabokhoz. Alkalmas síkesztergálásra, külső és belső alakesztergálásra, kúpesztergálásra, menetesztergálásra, spirálesztergálásra. Nyolcféle méretben készül, d 360 és 2000 mm átmérőtartományban. U-COMAX Az U-COMAX kiesztergáló fejek axiálisan vezérelt fejek, melyek célgépekhez lettek kifejlesztve. A fej előtolása vezérelt, forgás közben is, melyet közvetlenül az NC vezérlésről lehet irányítani. Az U-COMAX fejek alkalmasak külső és belső esztergálásra, visszaesztergálásra, kúpos és hengeres felületek esztergálására, konvex és konkáv felületek esztergálására. AUTORADIAL Automatikus síkesztergáló fej mechanikus működéssel, mely alkalmas a szerszámgép orsó forgásirányának megváltoztatása nélkül automatikus munkaciklus elvégzésére. Síkesztergálásra, visszaesztergálásra, horonybeszúrásra használható. Háromféle méretben készül 250 mm, 320 mm és 400 mm átmérőtartományban.

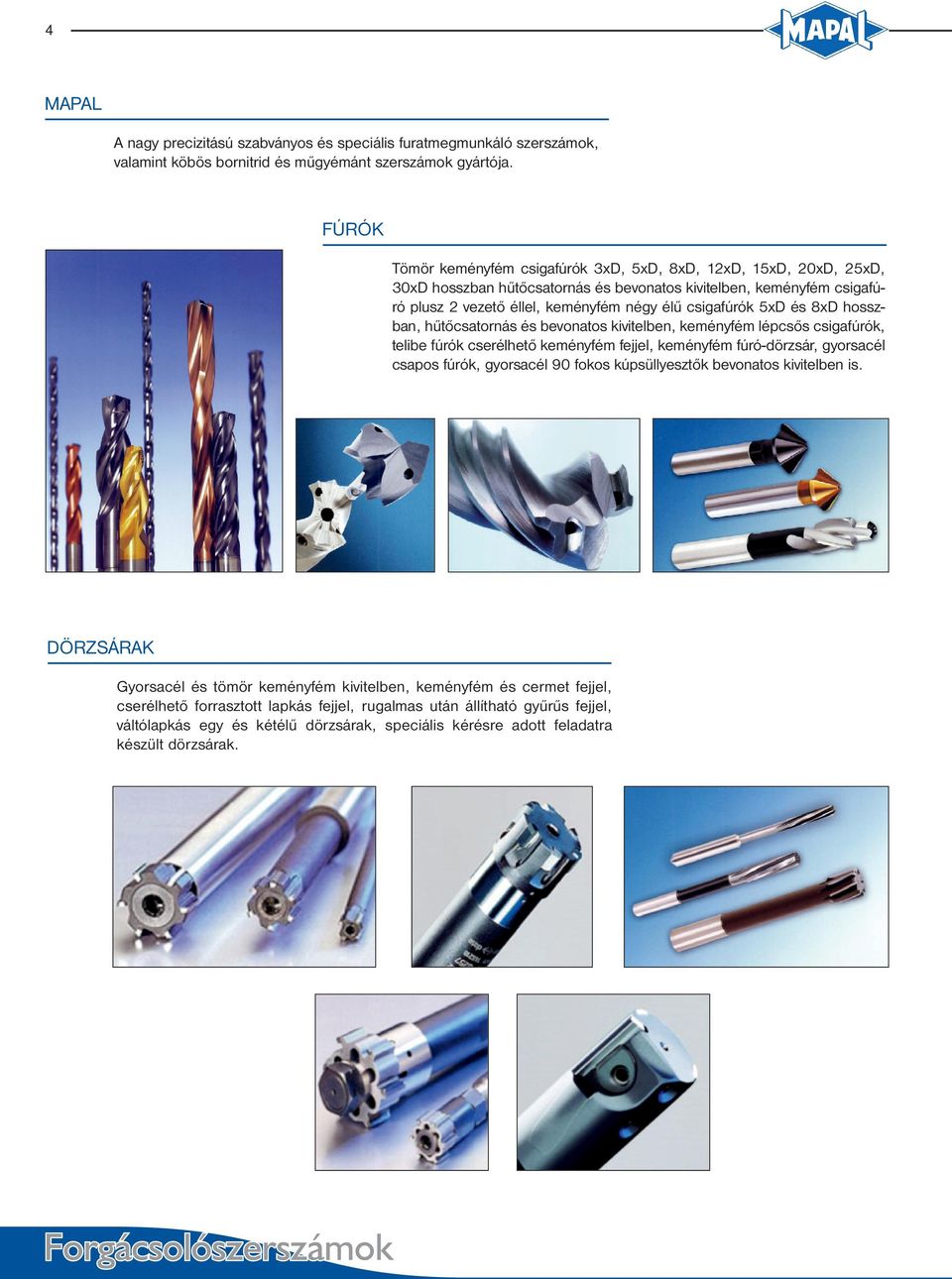

4 4 MAPAL A nagy precizitású szabványos és speciális furatmegmunkáló szerszámok, valamint köbös bornitrid és műgyémánt szerszámok gyártója. FÚRÓK Tömör keményfém csigafúrók 3xD, 5xD, 8xD, 12xD, 15xD, 20xD, 25xD, 30xD hosszban hűtőcsatornás és bevonatos kivitelben, keményfém csigafúró plusz 2 vezető éllel, keményfém négy élű csigafúrók 5xD és 8xD hosszban, hűtőcsatornás és bevonatos kivitelben, keményfém lépcsős csigafúrók, telibe fúrók cserélhető keményfém fejjel, keményfém fúró-dörzsár, gyorsacél csapos fúrók, gyorsacél 90 fokos kúpsüllyesztők bevonatos kivitelben is. DÖRZSÁRAK Gyorsacél és tömör keményfém kivitelben, keményfém és cermet fejjel, cserélhető forrasztott lapkás fejjel, rugalmas után állítható gyűrűs fejjel, váltólapkás egy és kétélű dörzsárak, speciális kérésre adott feladatra készült dörzsárak.

5 5 MŰGYÉMÁNT LAPKÁS SZÁRMARÓK ÉS SÍKMARÓK Műgyémánt lapkás ujjmarók és hosszlyukmarók hengeres, meredekkúpos és HSK szárral, műgyémánt lapkás síkmaró fejek. MŰGYÉMÁNT ÉS KÖBÖS BORNITRID VÁLTÓLAPKÁK ISO szabványos váltólapkák műgyémánt (PKD) éllel forgácstörős kivitelben is, köbös bornitrid váltólapkák (CBN) éllel. CÉLSZERSZÁMOK A Mapal nagy hangsúlyt fektet a különböző nagy élettartamú, folyamatbiztos szerszámok fejlesztésére, gyártására.

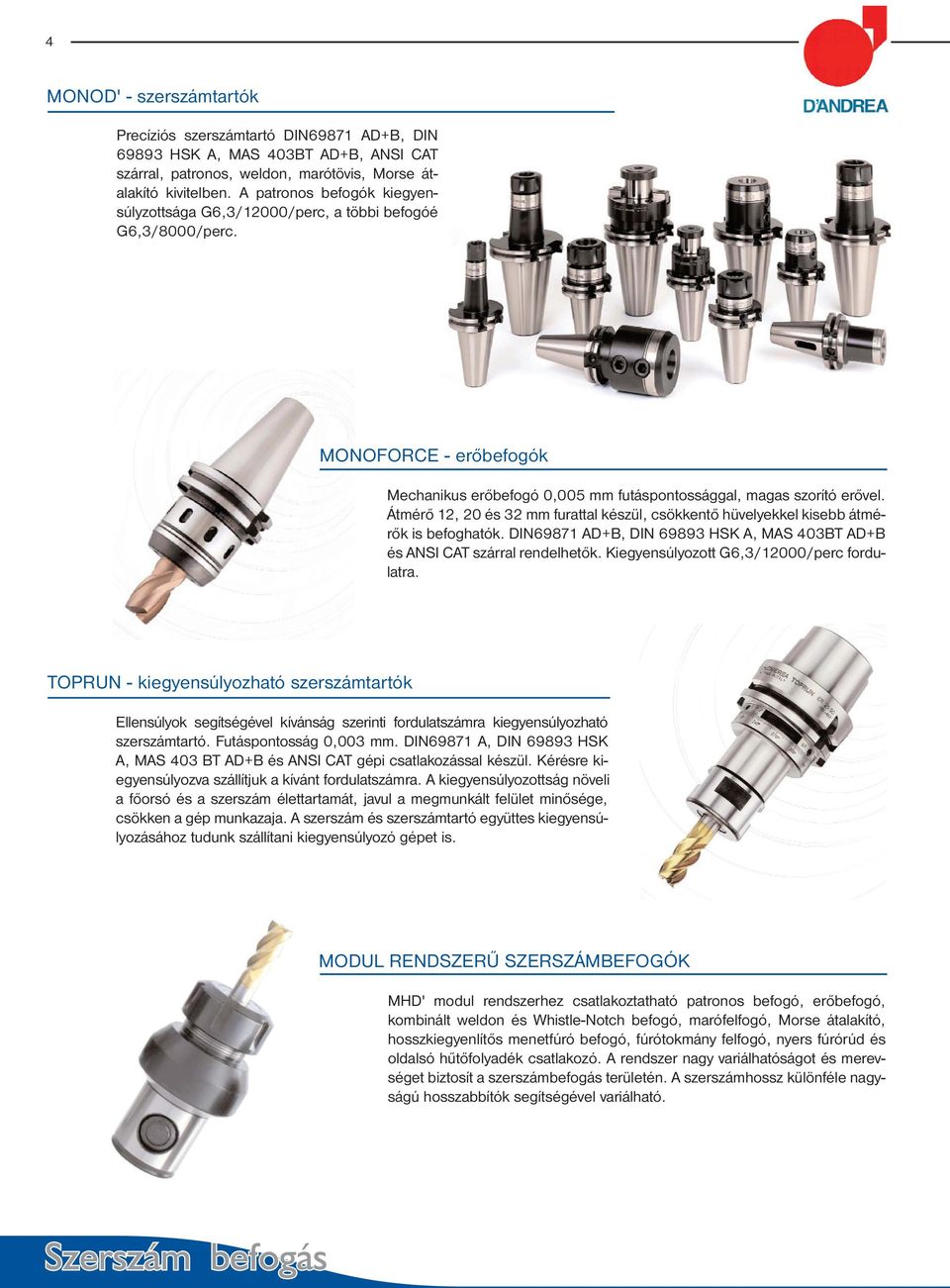

6 4 MONOD' - szerszámtartók Precíziós szerszámtartó DIN69871 AD+B, DIN HSK A, MAS 403BT AD+B, ANSI CAT szárral, patronos, weldon, marótövis, Morse átalakító kivitelben. A patronos befogók kiegyensúlyzottsága G6,3/12000/perc, a töb bi be fo góé G6,3/8000/perc. MONOFORCE - erőbefogók Mechanikus erőbefogó 0,005 mm futáspontossággal, magas szorító erővel. Átmérő 12, 20 és 32 mm furattal készül, csökkentő hüvelyekkel kisebb átmérők is be fog ha tók. DIN69871 AD+B, DIN HSK A, MAS 403BT AD+B és ANSI CAT szárral rendelhetők. Kiegyensúlyozott G6,3/12000/perc fordulatra. TOPRUN - kiegyensúlyozható szerszámtartók Ellensúlyok segítségével kívánság szerinti fordulatszámra kiegyensúlyozható szer szám tar tó. Fu tás pon tos ság 0,003 mm. DIN69871 A, DIN HSK A, MAS 403 BT AD+B és ANSI CAT gé pi csat la ko zás sal ké szül. Ké rés re ki - egyensúlyozva szállítjuk a kívánt fordulatszámra. A kiegyensúlyozottság növeli a főorsó és a szerszám élettartamát, javul a megmunkált felület minősége, csökken a gép munkazaja. A szerszám és szerszámtartó együttes kiegyensúlyozásához tudunk szállítani kiegyensúlyozó gépet is. MO DUL REND SZE RŰ SZER SZÁM BE FO GÓK MHD' modul rendszerhez csatlakoztatható patronos befogó, erőbefogó, kombinált weldon és Whistle-Notch befogó, marófelfogó, Morse átalakító, hosszkiegyenlítős menetfúró befogó, fúrótokmány felfogó, nyers fúrórúd és oldalsó hűtőfolyadék csatlakozó. A rendszer nagy variálhatóságot és merevséget biztosít a szerszámbefogás területén. A szerszámhossz különféle nagyságú hosszabbítók segítségével variálható.

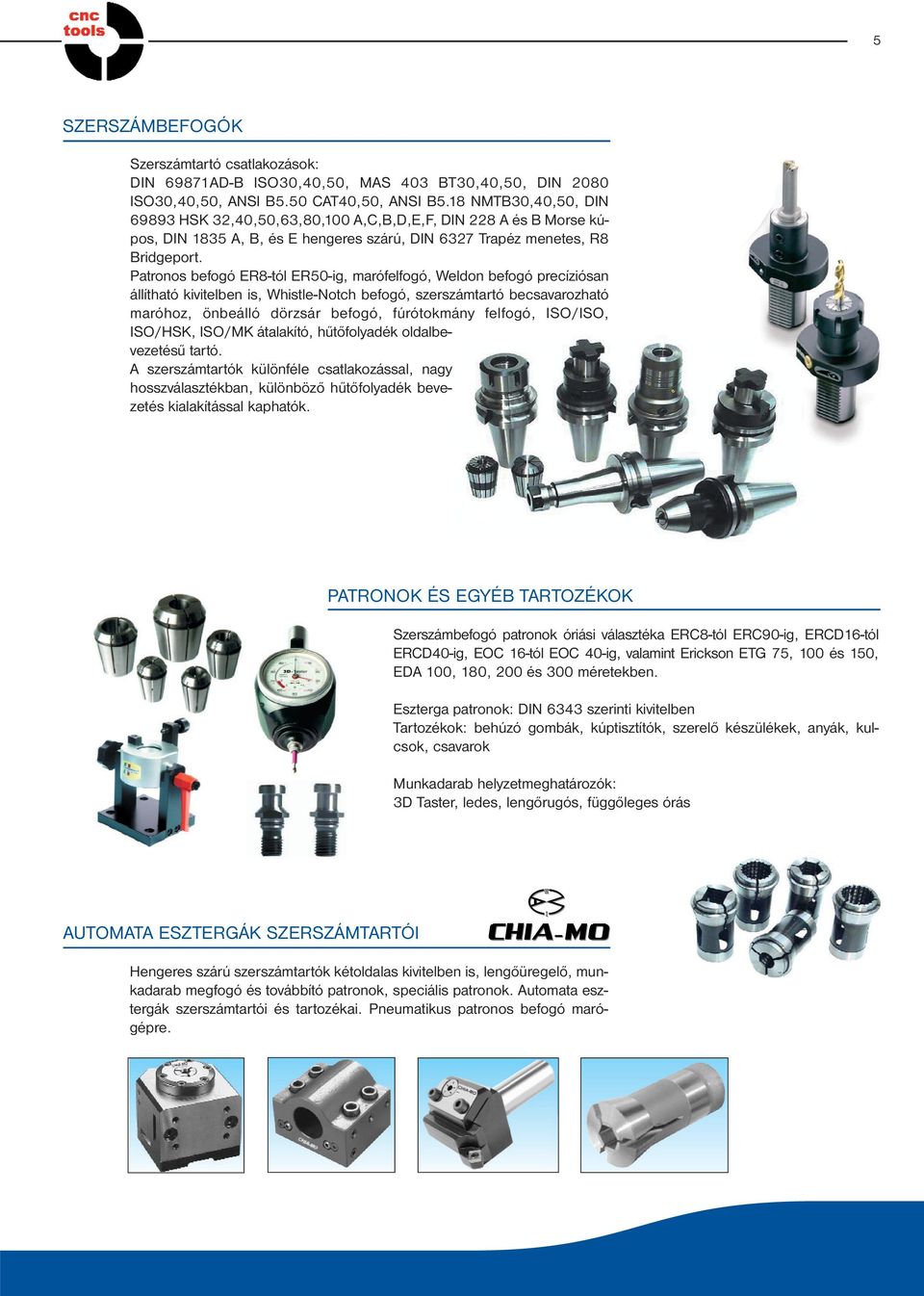

7 5 SZER SZÁM BE FO GÓK Szerszámtartó csatlakozások: DIN 69871AD-B ISO30,40,50, MAS 403 BT30,40,50, DIN 2080 ISO30,40,50, ANSI B5.50 CAT40,50, ANSI B5.18 NMTB30,40,50, DIN HSK 32,40,50,63,80,100 A,C,B,D,E,F, DIN 228 A és B Mor se kú - pos, DIN 1835 A, B, és E hen ge res szá rú, DIN 6327 Tra péz me ne tes, R8 Bridgeport. Patronos befogó ER8-tól ER50-ig, marófelfogó, Weldon befogó precíziósan állítható kivitelben is, Whistle-Notch befogó, szerszámtartó becsavarozható ma ró hoz, ön be ál ló dörzs ár be fo gó, fú ró tok mány fel fo gó, ISO/ISO, ISO/HSK, ISO/MK átalakító, hűtőfolyadék oldalbevezetésű tar tó. A szerszámtartók különféle csatlakozással, nagy hosszválasztékban, különböző hűtőfolyadék bevezetés kialakítással kaphatók. PAT RO NOK ÉS EGYÉB TAR TO ZÉ KOK Szerszámbefogó patronok óriási választéka ERC8-tól ERC90-ig, ERCD16-tól ERCD40-ig, EOC 16-tól EOC 40-ig, va la mint Erickson ETG 75, 100 és 150, EDA 100, 180, 200 és 300 mé re tek ben. Eszterga patronok: DIN 6343 szerinti kivitelben Tartozékok: behúzó gombák, kúptisztítók, szerelő készülékek, anyák, kulcsok, csavarok Munkadarab helyzetmeghatározók: 3D Taster, ledes, lengőrugós, függőleges órás AU TO MA TA ESZ TER GÁK SZER SZÁM TAR TÓI Hengeres szárú szerszámtartók kétoldalas kivitelben is, lengőüregelő, munkadarab megfogó és továbbító patronok, speciális patronok. Automata esztergák szerszámtartói és tartozékai. Pneumatikus patronos befogó marógépre.

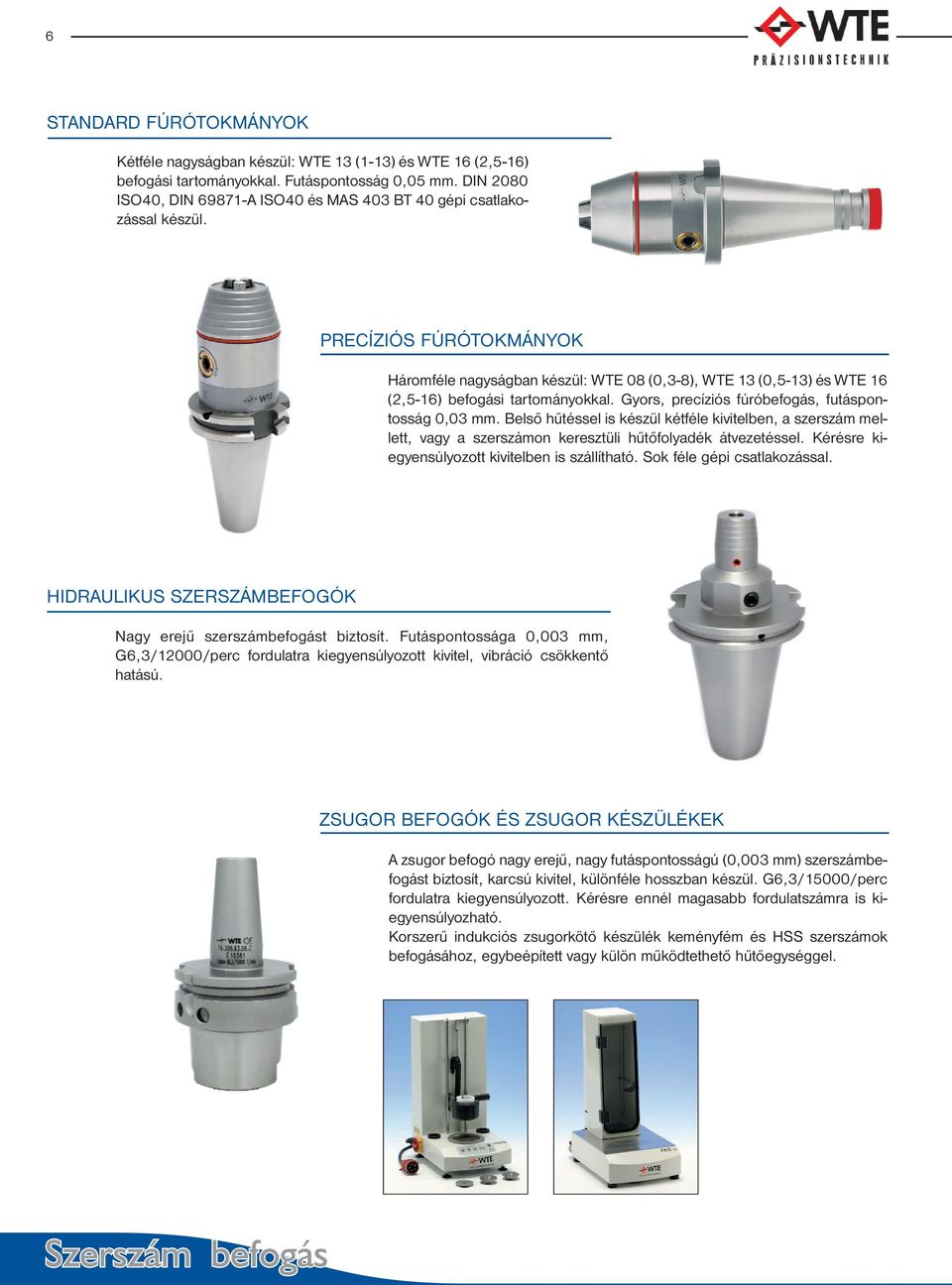

8 6 STAN DARD FÚ RÓ TOK MÁNYOK Két fé le nagy ság ban ké szül: WTE 13 (1-13) és WTE 16 (2,5-16) befogási tartományokkal. Futáspontosság 0,05 mm. DIN 2080 ISO40, DIN A ISO40 és MAS 403 BT 40 gé pi csat la ko - zással készül. PRE CÍ ZI ÓS FÚ RÓ TOK MÁNYOK Há rom fé le nagy ság ban ké szül: WTE 08 (0,3-8), WTE 13 (0,5-13) és WTE 16 (2,5-16) befogási tartományokkal. Gyors, precíziós fúróbefogás, futáspontosság 0,03 mm. Belső hűtéssel is készül kétféle kivitelben, a szerszám mellett, vagy a szerszámon keresztüli hűtőfolyadék átvezetéssel. Kérésre kiegyensúlyozott kivitelben is szállítható. Sok féle gépi csatlakozással. HID RA U LI KUS SZER SZÁM BE FO GÓK Nagy ere jű szer szám be fo gást biz to sít. Fu tás pon tos sá ga 0,003 mm, G6,3/12000/perc fordulatra kiegyensúlyozott kivitel, vibráció csökkentő hatású. ZSU GOR BE FO GÓK ÉS ZSU GOR KÉ SZÜ LÉKEK A zsugor befogó nagy erejű, nagy futáspontosságú (0,003 mm) szerszámbefogást biztosít, karcsú kivitel, különféle hosszban készül. G6,3/15000/perc fordulatra kiegyensúlyozott. Kérésre ennél magasabb fordulatszámra is kiegyensúlyozható. Korszerű indukciós zsugorkötő készülék keményfém és HSS szerszámok befogásához, egybeépített vagy külön működtethető hűtőegységgel.

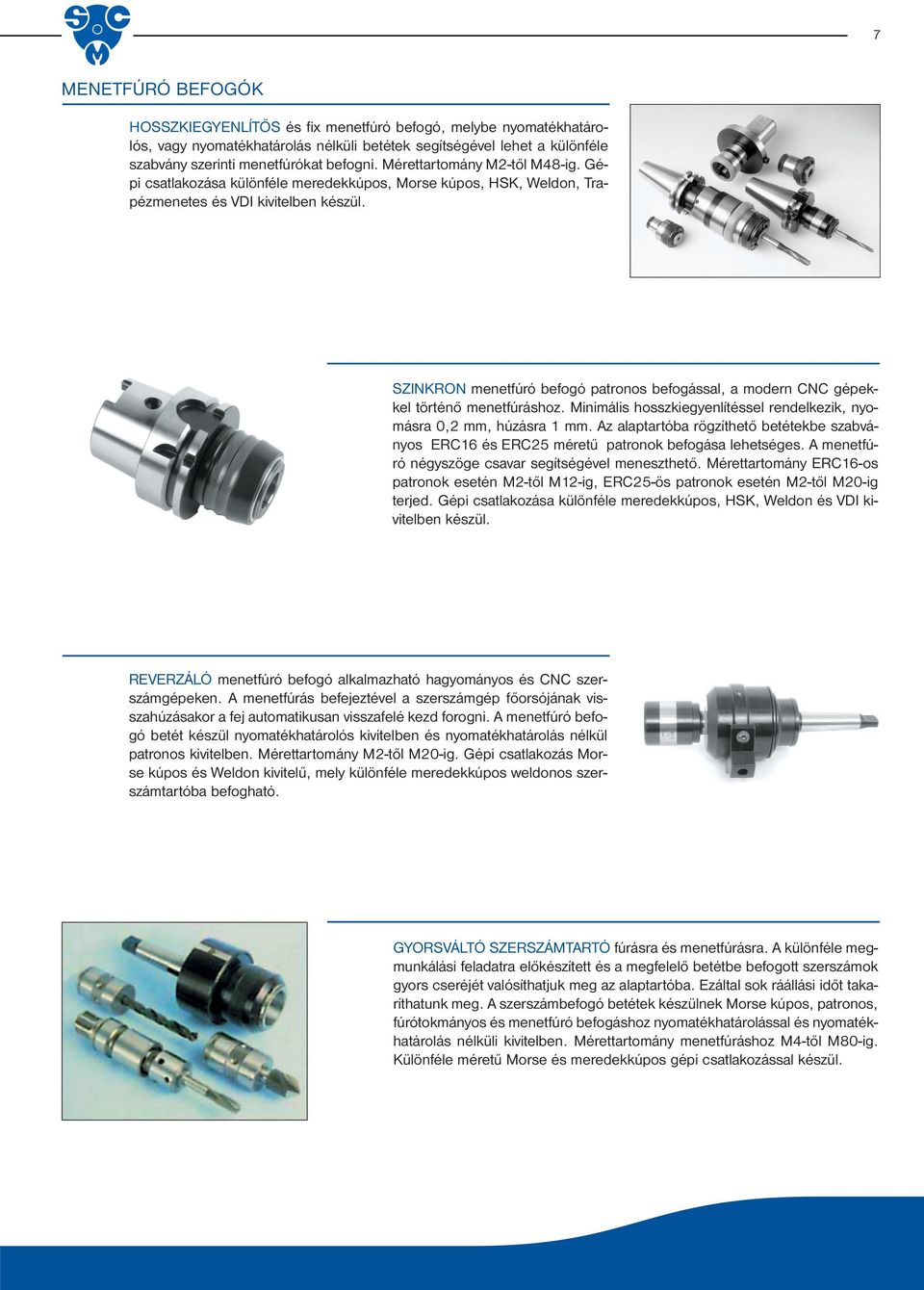

9 7 ME NET FÚ RÓ BE FO GÓK HOSSZKIEGYENLÍTŐS és fix menetfúró befogó, melybe nyomatékhatárolós, vagy nyomatékhatárolás nélküli betétek segítségével lehet a különféle szabvány szerinti menetfúrókat befogni. Mérettartomány M2-től M48-ig. Gépi csatlakozása különféle meredekkúpos, Morse kúpos, HSK, Weldon, Trapézmenetes és VDI kivitelben készül. SZINK RON menetfúró befogó patronos befogással, a modern CNC gépekkel történő menetfúráshoz. Minimális hosszkiegyenlítéssel rendelkezik, nyomásra 0,2 mm, húzásra 1 mm. Az alaptartóba rögzíthető betétekbe szabványos ERC16 és ERC25 méretű patronok befogása lehetséges. A menetfúró négyszöge csavar segítségével meneszthető. Mérettartomány ERC16-os pat ro nok ese tén M2-től M12-ig, ERC25-ös pat ro nok ese tén M2-től M20-ig terjed. Gépi csatlakozása különféle meredekkúpos, HSK, Weldon és VDI kivitelben készül. REVERZÁLÓ menetfúró befogó alkalmazható hagyományos és CNC szerszámgépeken. A menetfúrás befejeztével a szerszámgép főorsójának visszahúzásakor a fej automatikusan visszafelé kezd forogni. A menetfúró befogó betét készül nyomatékhatárolós kivitelben és nyomatékhatárolás nélkül patronos kivitelben. Mérettartomány M2-től M20-ig. Gépi csatlakozás Morse kúpos és Weldon kivitelű, mely különféle meredekkúpos weldonos szerszámtartóba befogható. GYORSVÁLTÓ SZERSZÁMTARTÓ fúrásra és menetfúrásra. A különféle megmunkálási feladatra előkészített és a megfelelő betétbe befogott szerszámok gyors cseréjét valósíthatjuk meg az alaptartóba. Ezáltal sok ráállási időt takaríthatunk meg. A szerszámbefogó betétek készülnek Morse kúpos, patronos, fúrótokmányos és menetfúró befogáshoz nyomatékhatárolással és nyomatékhatárolás nélküli kivitelben. Mérettartomány menetfúráshoz M4-től M80-ig. Különféle méretű Morse és meredekkúpos gépi csatlakozással készül.

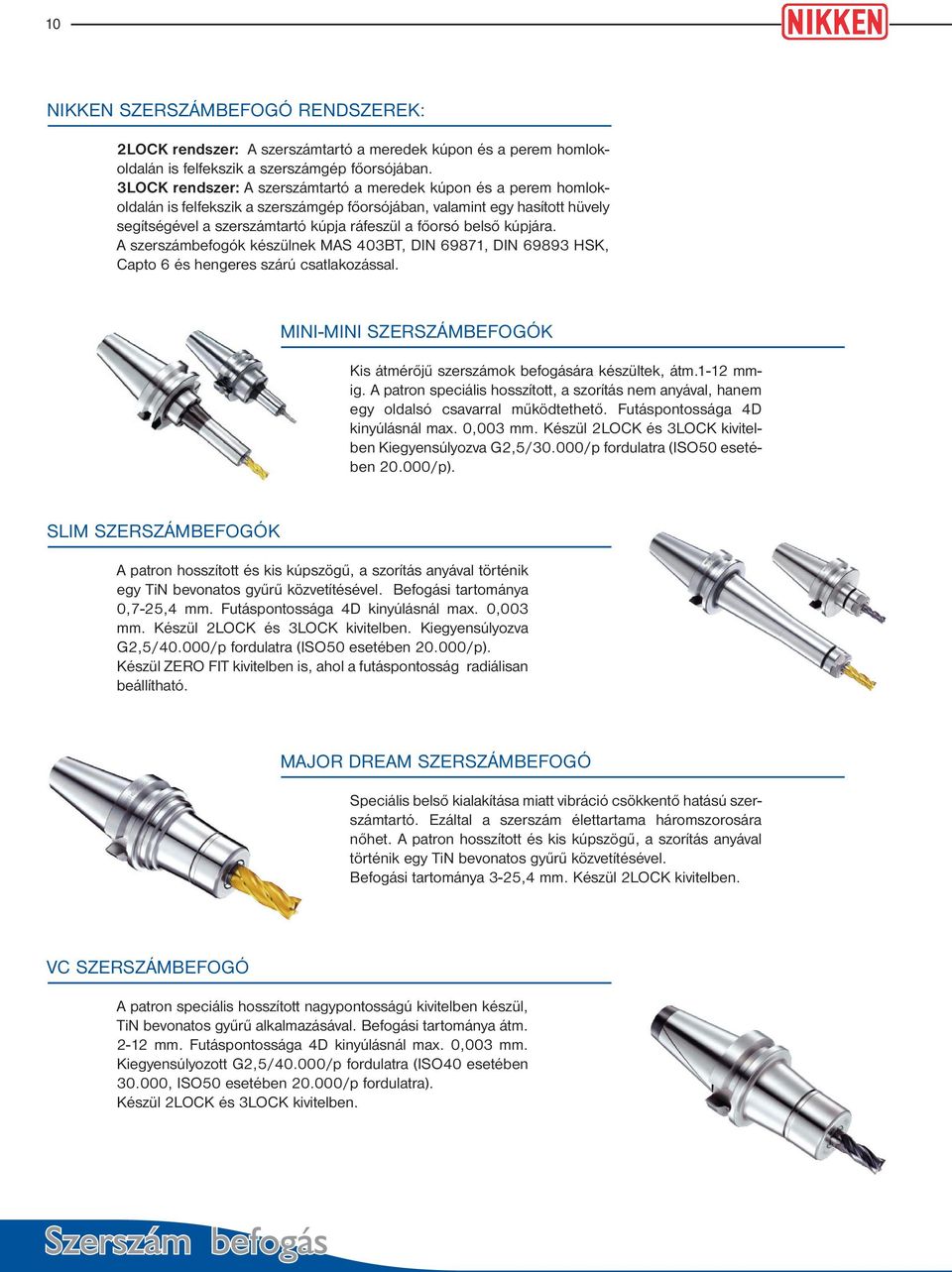

10 10 NIKKEN SZERSZÁMBEFOGÓ RENDSZEREK: 2LOCK rendszer: A szerszámtartó a meredek kúpon és a perem homlokoldalán is felfekszik a szerszámgép főorsójában. 3LOCK rendszer: A szerszámtartó a meredek kúpon és a perem homlokoldalán is felfekszik a szerszámgép főorsójában, valamint egy hasított hüvely segítségével a szerszámtartó kúpja ráfeszül a főorsó belső kúpjára. A szerszámbefogók készülnek MAS 403BT, DIN 69871, DIN HSK, Capto 6 és hengeres szárú csatlakozással. MINI-MINI SZERSZÁMBEFOGÓK Kis átmérőjű szerszámok befogására készültek, átm.1-12 mmig. A patron speciális hosszított, a szorítás nem anyával, hanem egy oldalsó csavarral működtethető. Futáspontossága 4D kinyúlásnál max. 0,003 mm. Készül 2LOCK és 3LOCK kivitelben Kiegyensúlyozva G2,5/30.000/p fordulatra (ISO50 esetében /p). SLIM SZERSZÁMBEFOGÓK A patron hosszított és kis kúpszögű, a szorítás anyával történik egy TiN bevonatos gyűrű közvetítésével. Befogási tartománya 0,7-25,4 mm. Futáspontossága 4D kinyúlásnál max. 0,003 mm. Készül 2LOCK és 3LOCK kivitelben. Kiegyensúlyozva G2,5/40.000/p fordulatra (ISO50 esetében /p). Készül ZERO FIT kivitelben is, ahol a futáspontosság radiálisan beállítható. MAJOR DREAM SZERSZÁMBEFOGÓ Speciális belső kialakítása miatt vibráció csökkentő hatású szerszámtartó. Ezáltal a szerszám élettartama háromszorosára nőhet. A patron hosszított és kis kúpszögű, a szorítás anyával történik egy TiN bevonatos gyűrű közvetítésével. Befogási tartománya 3-25,4 mm. Készül 2LOCK kivitelben. VC SZERSZÁMBEFOGÓ A patron speciális hosszított nagypontosságú kivitelben készül, TiN bevonatos gyűrű alkalmazásával. Befogási tartománya átm mm. Futáspontossága 4D kinyúlásnál max. 0,003 mm. Kiegyensúlyozott G2,5/40.000/p fordulatra (ISO40 esetében , ISO50 esetében /p fordulatra). Készül 2LOCK és 3LOCK kivitelben.

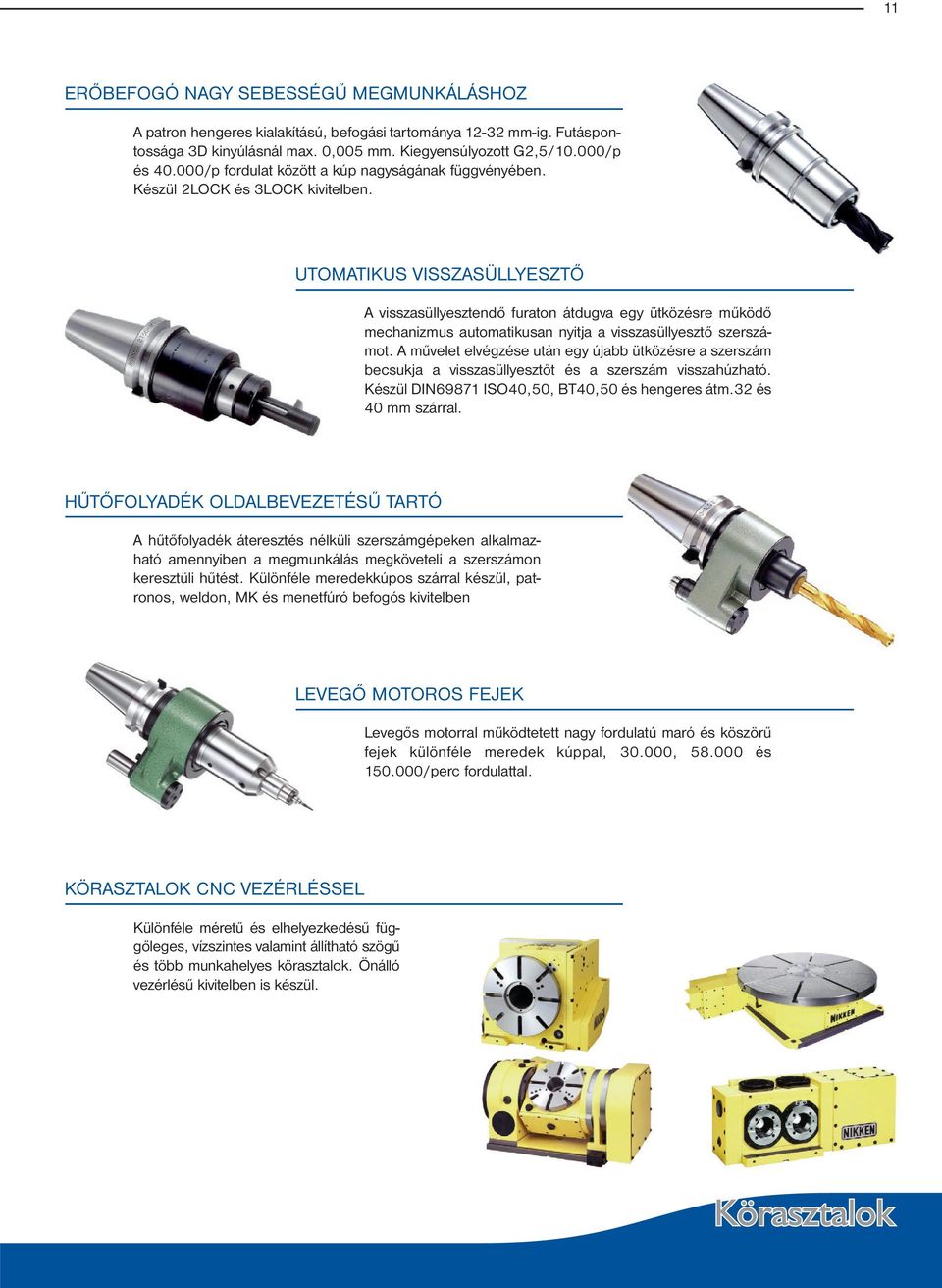

11 11 ERŐBEFOGÓ NAGY SEBESSÉGŰ MEGMUNKÁLÁSHOZ A patron hengeres kialakítású, befogási tartománya mm-ig. Futáspon - tos sága 3D kinyúlásnál max. 0,005 mm. Kiegyensúlyozott G2,5/10.000/p és /p fordulat között a kúp nagyságának függvényében. Készül 2LOCK és 3LOCK kivitelben. UTOMATIKUS VISSZASÜLLYESZTŐ A visszasüllyesztendő furaton átdugva egy ütközésre működő mechanizmus automatikusan nyitja a visszasüllyesztő szerszámot. A művelet elvégzése után egy újabb ütközésre a szerszám becsukja a visszasüllyesztőt és a szerszám visszahúzható. Készül DIN69871 ISO40,50, BT40,50 és hengeres átm.32 és 40 mm szárral. HŰTŐFOLYADÉK OLDALBEVEZETÉSŰ TARTÓ A hűtőfolyadék áteresztés nélküli szerszámgépeken alkalmazható amennyiben a megmunkálás megköveteli a szerszámon keresztüli hűtést. Különféle meredekkúpos szárral készül, patronos, weldon, MK és menetfúró befogós kivitelben LEVEGŐ MOTOROS FEJEK Levegős motorral működtetett nagy fordulatú maró és köszörű fejek különféle meredek kúppal, , és /perc fordulattal. KÖRASZTALOK CNC VEZÉRLÉSSEL Különféle méretű és elhelyezkedésű függőleges, vízszintes valamint állítható szö gű és több munkahelyes kör asz talok. Önálló vezérlésű kivitelben is készül.

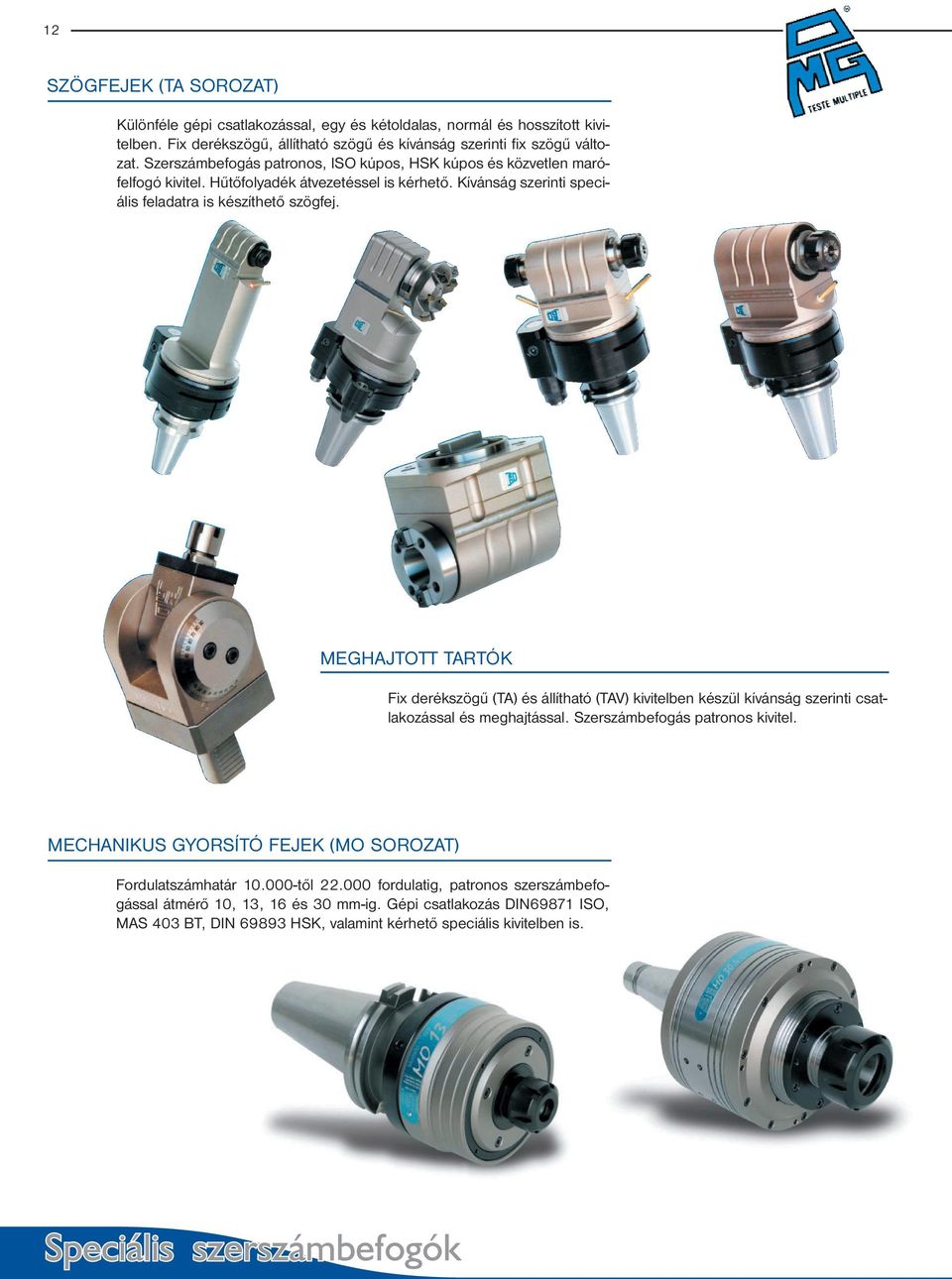

12 12 SZÖG FEJEK (TA SO RO ZAT) Különféle gépi csatlakozással, egy és kétoldalas, normál és hosszított kivitelben. Fix derékszögű, állítható szögű és kívánság szerinti fix szögű változat. Szerszámbefogás patronos, ISO kúpos, HSK kúpos és közvetlen marófelfogó kivitel. Hűtőfolyadék átvezetéssel is kérhető. Kívánság szerinti speciális feladatra is készíthető szögfej. MEG HAJ TOTT TAR TÓK Fix derékszögű (TA) és állítható (TAV) kivitelben készül kívánság szerinti csatlakozással és meg haj tás sal. Szerszámbefogás patronos kivitel. ME CHA NI KUS GYOR SÍ TÓ FEJEK (MO SO RO ZAT) Fordulatszámhatár től fordulatig, patronos szerszámbefogással átmérő 10, 13, 16 és 30 mm-ig. Gépi csatlakozás DIN69871 ISO, MAS 403 BT, DIN HSK, valamint kérhető speciális kivitelben is.

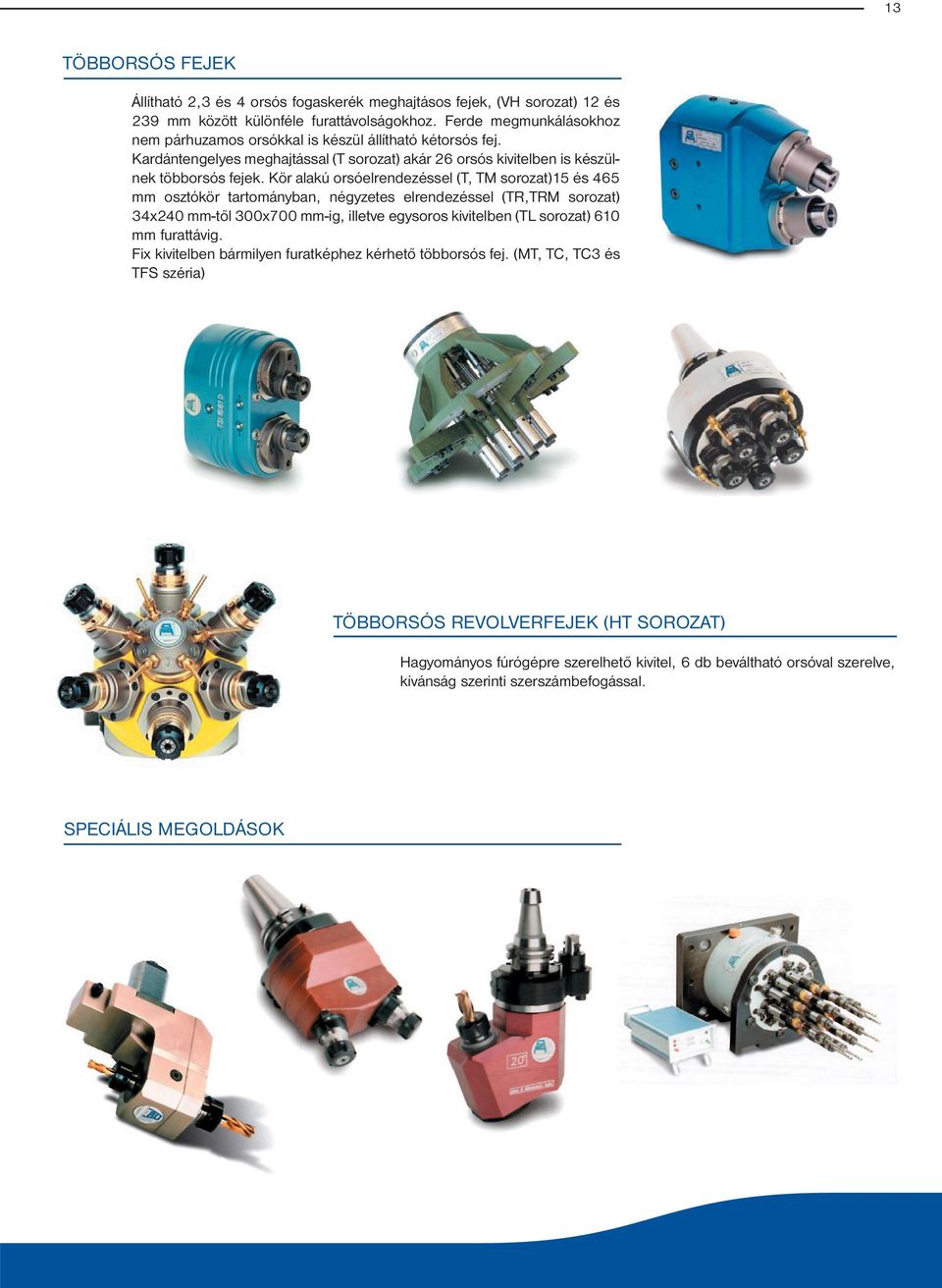

13 13 TÖBB OR SÓS FEJEK Állítható 2,3 és 4 orsós fogaskerék meghajtásos fejek, (VH sorozat) 12 és 239 mm között különféle furattávolságokhoz. Ferde megmunkálásokhoz nem párhuzamos orsókkal is készül állítható kétorsós fej. Kardántengelyes meghajtással (T sorozat) akár 26 orsós kivitelben is készülnek többorsós fejek. Kör alakú orsóelrendezéssel (T, TM sorozat)15 és 465 mm osztókör tartományban, négyzetes elrendezéssel (TR,TRM sorozat) 34x240 mm-től 300x700 mm-ig, illetve egysoros kivitelben (TL sorozat) 610 mm furattávig. Fix ki vi tel ben bár mi lyen fu rat kép hez kér he tő több or sós fej. (MT, TC, TC3 és TFS szé ria) TÖBB OR SÓS RE VOL VER FEJEK (HT SO RO ZAT) Hagyományos fúrógépre szerelhető kivitel, 6 db beváltható orsóval szerelve, kívánság szerinti szerszámbefogással. SPECIÁLIS MEGOLDÁSOK

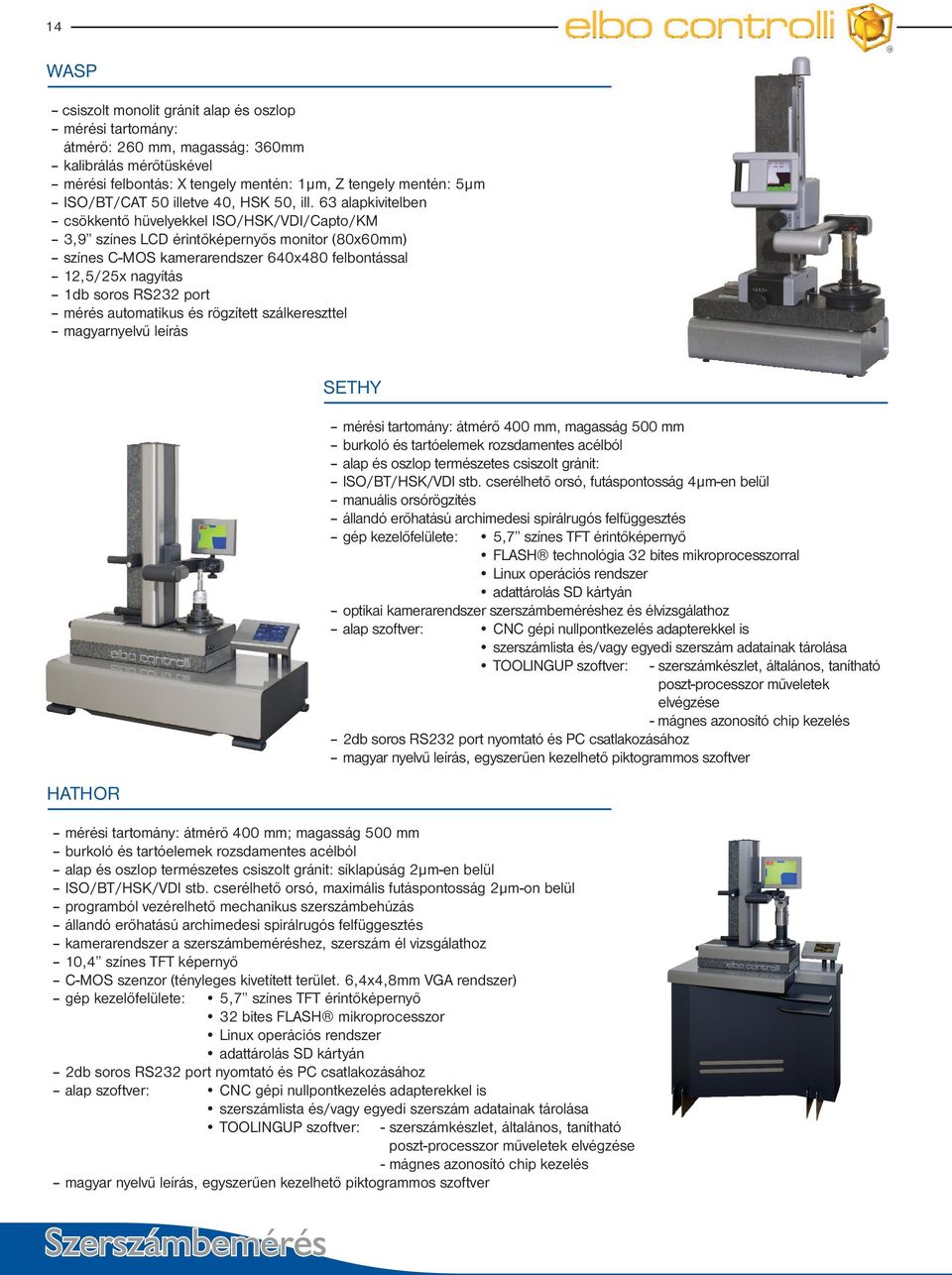

14 14 WASP csi szolt mo no lit grá nit alap és osz lop mérési tartomány: átmérő: 260 mm, magasság: 360mm kalibrálás mérőtüskével mé ré si fel bon tás: X ten gely men tén: 1μm, Z ten gely men tén: 5μm ISO/BT/CAT 50 il let ve 40, HSK 50, ill. 63 alap ki vi tel ben csökkentő hüvelyekkel ISO/HSK/VDI/Capto/KM 3,9 színes LCD érintőképernyős monitor (80x60mm) színes C-MOS kamerarendszer 640x480 felbontással 12,5/25x na gyí tás 1db so ros RS232 port mérés automatikus és rögzített szálkereszttel magyarnyelvű leírás HATHOR SETHY mérési tartomány: átmérő 400 mm, magasság 500 mm burkoló és tartóelemek rozsdamentes acélból alap és oszlop természetes csiszolt gránit: ISO/BT/HSK/VDI stb. cserélhető orsó, futáspontosság 4μm-en belül manuális orsórögzítés állandó erőhatású archimedesi spirálrugós felfüggesztés gép kezelőfelülete: 5,7 színes TFT érintőképernyő FLASH technológia 32 bites mikroprocesszorral Linux operációs rendszer adattárolás SD kártyán optikai kamerarendszer szerszámbeméréshez és élvizsgálathoz alap szoftver: CNC gépi nullpontkezelés adapterekkel is szerszámlista és/vagy egyedi szerszám adatainak tárolása TOOLINGUP szoftver: 2db soros RS232 port nyomtató és PC csatlakozásához magyar nyelvű leírás, egyszerűen kezelhető piktogrammos szoftver mérési tartomány: átmérő 400 mm; magasság 500 mm burkoló és tartóelemek rozsdamentes acélból alap és oszlop természetes csiszolt gránit: síklapúság 2μm-en belül ISO/BT/HSK/VDI stb. cserélhető orsó, maximális futáspontosság 2μm-on belül programból vezérelhető mechanikus szerszámbehúzás állandó erőhatású archimedesi spirálrugós felfüggesztés kamerarendszer a szerszámbeméréshez, szerszám él vizsgálathoz 10,4 színes TFT képernyő C-MOS szenzor (tényleges kivetített terület. 6,4x4,8mm VGA rendszer) gép kezelőfelülete: 5,7 színes TFT érintőképernyő 32 bites FLASH mikroprocesszor Linux operációs rendszer adattárolás SD kártyán 2db soros RS232 port nyomtató és PC csatlakozásához alap szoftver: CNC gépi nullpontkezelés adapterekkel is szerszámlista és/vagy egyedi szerszám adatainak tárolása TOOLINGUP szoftver: - szerszámkészlet, általános, tanítható poszt-processzor műveletek elvégzése - mágnes azonosító chip kezelés magyar nyelvű leírás, egyszerűen kezelhető piktogrammos szoftver - szerszámkészlet, általános, tanítható poszt-processzor műveletek elvégzése - mágnes azonosító chip kezelés

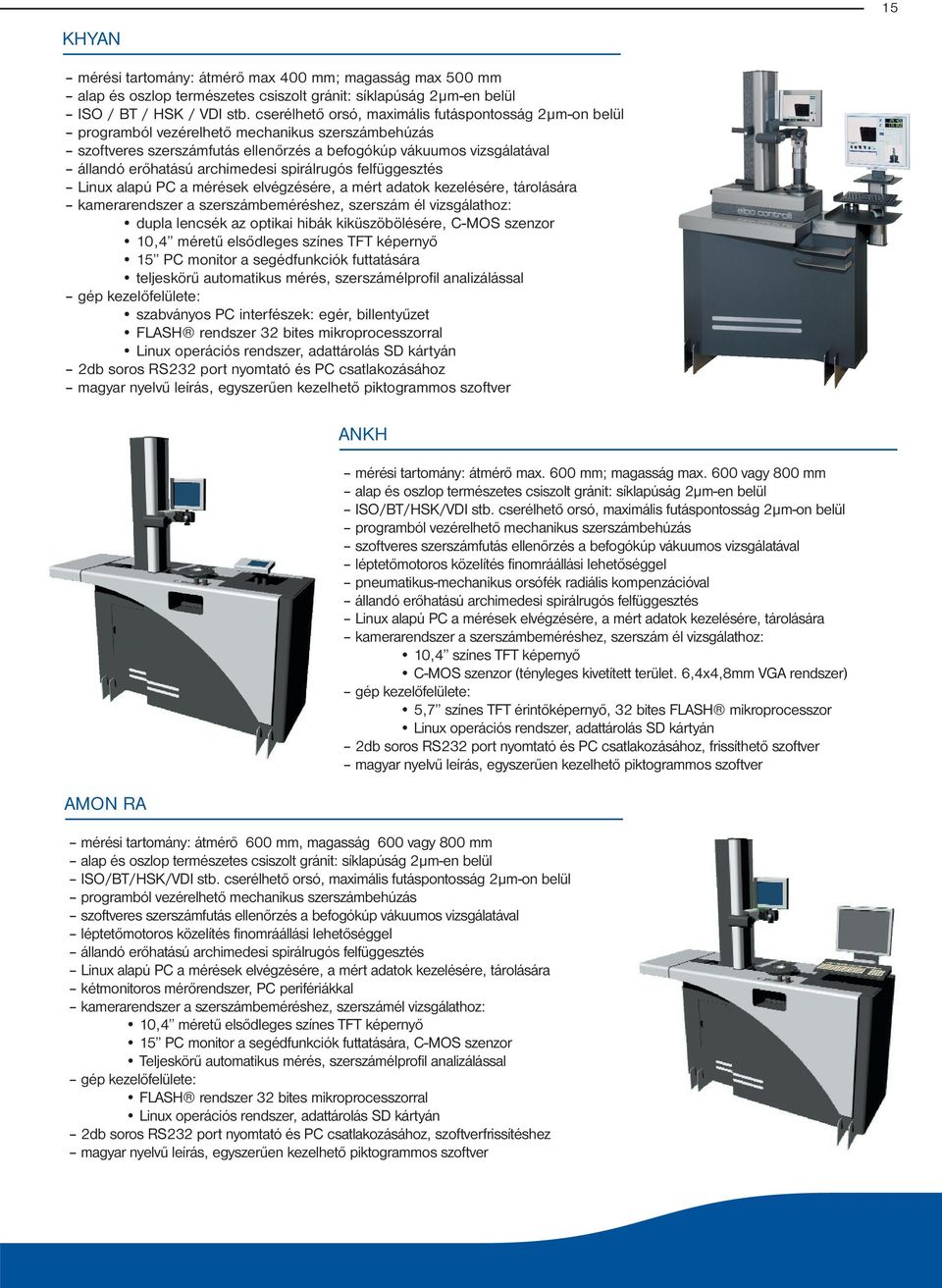

15 15 KHYAN mérési tartomány: átmérő max 400 mm; magasság max 500 mm alap és oszlop természetes csiszolt gránit: síklapúság 2μm-en belül ISO / BT / HSK / VDI stb. cserélhető orsó, maximális futáspontosság 2μm-on belül programból vezérelhető mechanikus szerszámbehúzás szoftveres szerszámfutás ellenőrzés a befogókúp vákuumos vizsgálatával állandó erőhatású archimedesi spirálrugós felfüggesztés Linux alapú PC a mérések elvégzésére, a mért adatok kezelésére, tárolására kamerarendszer a szerszámbeméréshez, szerszám él vizsgálathoz: dupla lencsék az optikai hibák kiküszöbölésére, C-MOS szenzor 10,4 méretű elsődleges színes TFT képernyő 15 PC monitor a segédfunkciók futtatására teljeskörű automatikus mérés, szerszámélprofil analizálással gép kezelőfelülete: szabványos PC interfészek: egér, billentyűzet FLASH rendszer 32 bites mikroprocesszorral Linux operációs rendszer, adattárolás SD kártyán 2db soros RS232 port nyomtató és PC csatlakozásához magyar nyelvű leírás, egyszerűen kezelhető piktogrammos szoftver AMON RA ANKH mérési tartomány: átmérő 600 mm, magasság 600 vagy 800 mm alap és oszlop természetes csiszolt gránit: síklapúság 2μm-en belül ISO/BT/HSK/VDI stb. cserélhető orsó, maximális futáspontosság 2μm-on belül programból vezérelhető mechanikus szerszámbehúzás szoftveres szerszámfutás ellenőrzés a befogókúp vákuumos vizsgálatával léptetőmotoros közelítés finomráállási lehetőséggel állandó erőhatású archimedesi spirálrugós felfüggesztés Linux alapú PC a mérések elvégzésére, a mért adatok kezelésére, tárolására kétmonitoros mérőrendszer, PC perifériákkal kamerarendszer a szerszámbeméréshez, szerszámél vizsgálathoz: 10,4 méretű elsődleges színes TFT képernyő 15 PC monitor a segédfunkciók futtatására, C-MOS szenzor Teljeskörű automatikus mérés, szerszámélprofil analizálással gép kezelőfelülete: FLASH rendszer 32 bites mikroprocesszorral Linux operációs rendszer, adattárolás SD kártyán 2db soros RS232 port nyomtató és PC csatlakozásához, szoftverfrissítéshez magyar nyelvű leírás, egyszerűen kezelhető piktogrammos szoftver mérési tartomány: átmérő max. 600 mm; magasság max. 600 vagy 800 mm alap és oszlop természetes csiszolt gránit: síklapúság 2μm-en belül ISO/BT/HSK/VDI stb. cserélhető orsó, maximális futáspontosság 2μm-on belül programból vezérelhető mechanikus szerszámbehúzás szoftveres szerszámfutás ellenőrzés a befogókúp vákuumos vizsgálatával léptetőmotoros közelítés finomráállási lehetőséggel pneumatikus-mechanikus orsófék radiális kompenzációval állandó erőhatású archimedesi spirálrugós felfüggesztés Linux alapú PC a mérések elvégzésére, a mért adatok kezelésére, tárolására kamerarendszer a szerszámbeméréshez, szerszám él vizsgálathoz: 10,4 színes TFT képernyő C-MOS szenzor (tényleges kivetített terület. 6,4x4,8mm VGA rendszer) gép kezelőfelülete: 5,7 színes TFT érintőképernyő, 32 bites FLASH mikroprocesszor Linux operációs rendszer, adattárolás SD kártyán 2db soros RS232 port nyomtató és PC csatlakozásához, frissíthető szoftver magyar nyelvű leírás, egyszerűen kezelhető piktogrammos szoftver

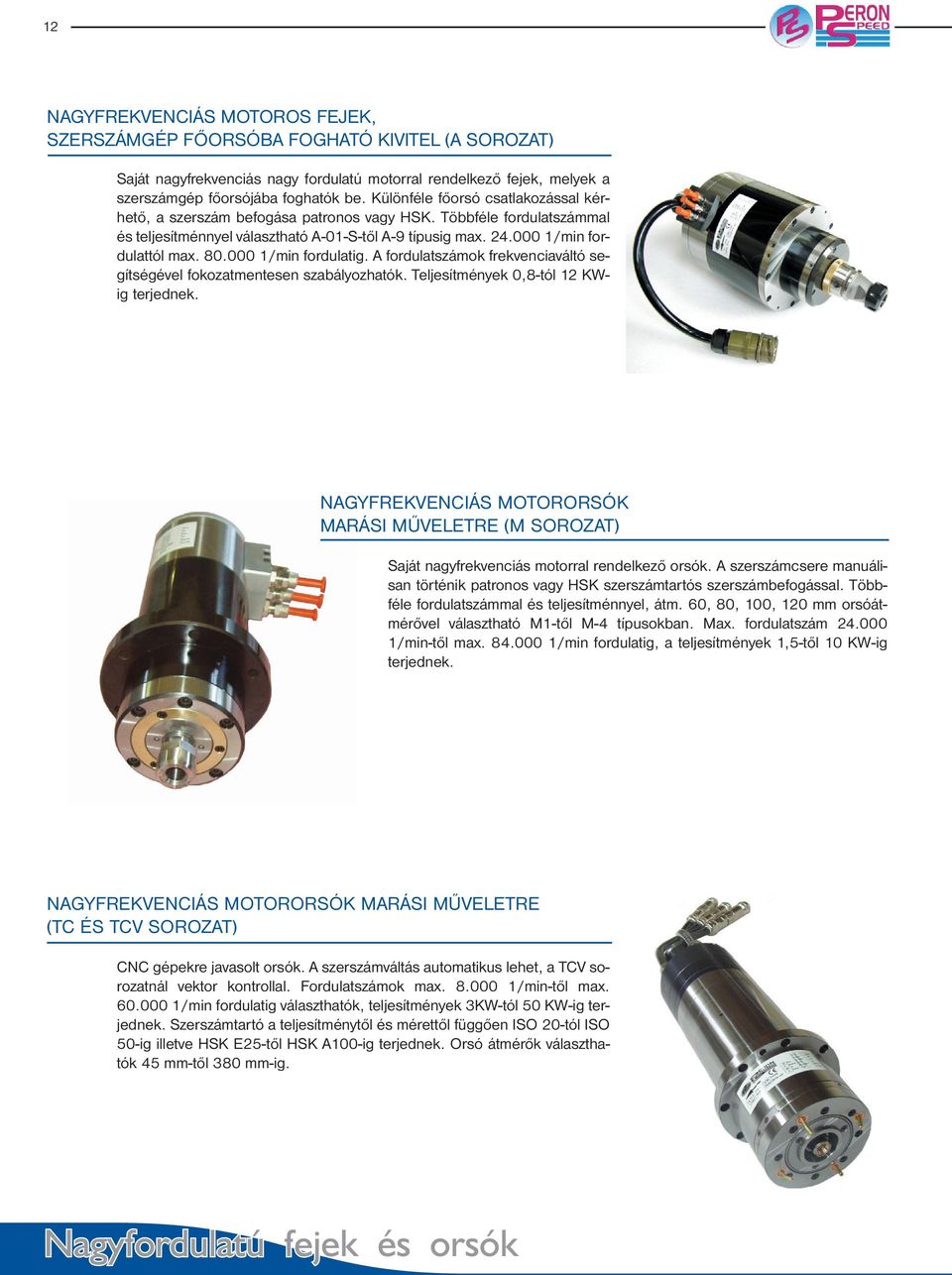

16 12 NAGYFREKVENCIÁS MOTOROS FEJEK, SZERSZÁMGÉP FŐORSÓBA FOGHATÓ KIVITEL (A SOROZAT) Saját nagyfrekvenciás nagy fordulatú motorral rendelkező fejek, melyek a szerszámgép főorsójába foghatók be. Különféle főorsó csatlakozással kérhető, a szerszám befogása patronos vagy HSK. Többféle fordulatszámmal és teljesítménnyel választható A-01-S-től A-9 típusig max /min fordulattól max /min fordulatig. A fordulatszámok frekvenciaváltó segítségével fokozatmentesen szabályozhatók. Teljesítmények 0,8-tól 12 KWig terjednek. NAGY FREK VEN CI ÁS MO TOR OR SÓK MA RÁ SI MŰ VE LET RE (M SO RO ZAT) Saját nagyfrekvenciás motorral rendelkező orsók. A szerszámcsere manuálisan történik patronos vagy HSK szerszámtartós szerszámbefogással. Többféle fordulatszámmal és teljesítménnyel, átm. 60, 80, 100, 120 mm orsóátmérővel választható M1-től M-4 típusokban. Max. fordulatszám /min-től max /min for du la tig, a tel je sít mé nyek 1,5-től 10 KW-ig terjednek. NAGY FREK VEN CI ÁS MO TOR OR SÓK MA RÁ SI MŰ VE LET RE (TC ÉS TCV SO RO ZAT) CNC gépekre javasolt orsók. A szerszámváltás automatikus lehet, a TCV sorozatnál vektor kontrollal. Fordulatszámok max /min-től max /min fordulatig választhatók, teljesítmények 3KW-tól 50 KW-ig terjednek. Szerszámtartó a teljesítménytől és mérettől függően ISO 20-tól ISO 50-ig il let ve HSK E25-től HSK A100-ig ter jed nek. Orsó átmérők választhatók 45 mm-től 380 mm-ig.

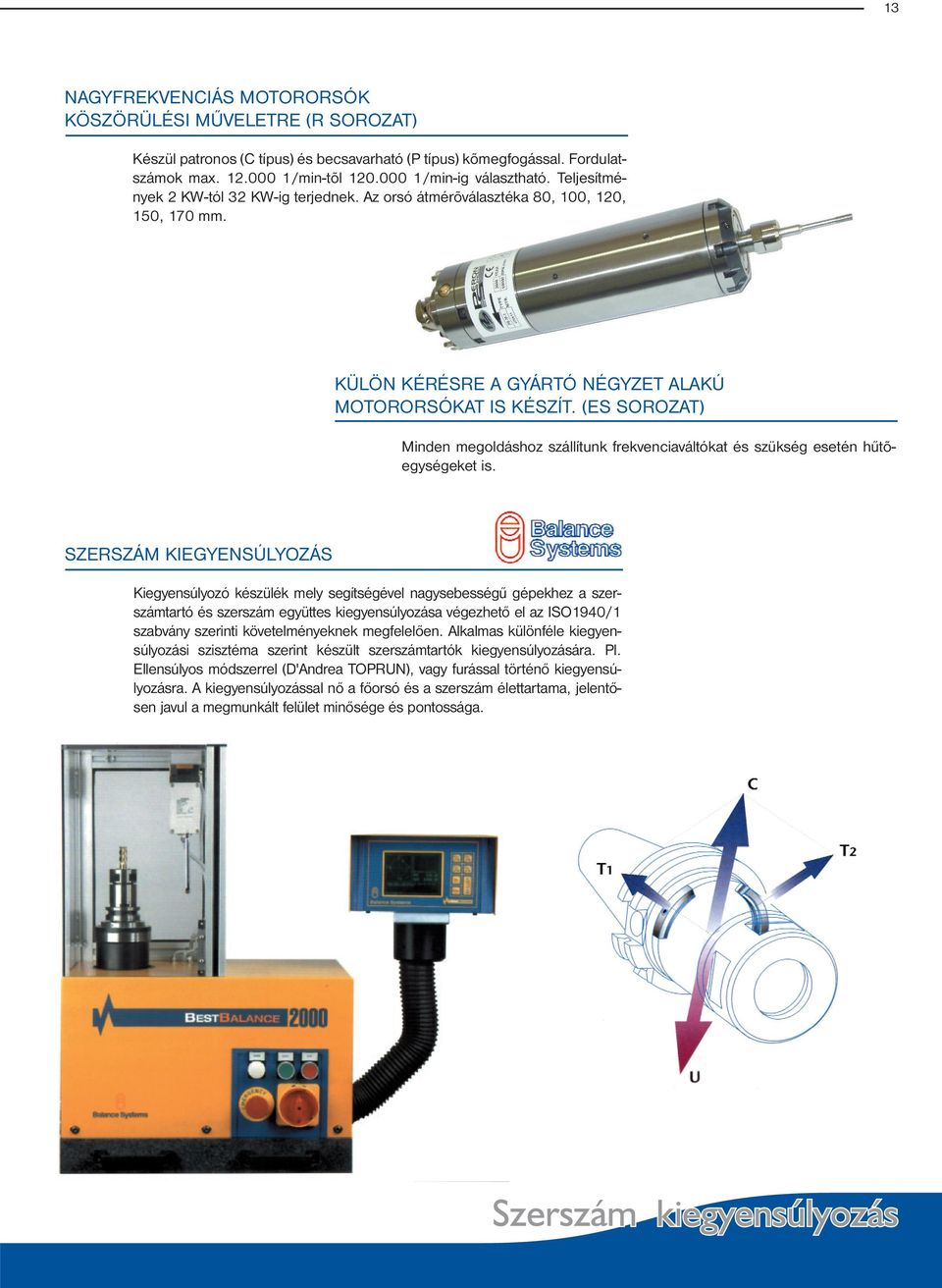

17 13 NAGY FREK VEN CI ÁS MO TOR OR SÓK KÖ SZÖ RÜ LÉ SI MŰ VE LET RE (R SO RO ZAT) Készül patronos (C típus) és becsavarható (P típus) kõmegfogással. Fordulatszámok max /min-tõl /min-ig választható. Teljesítmények 2 KW-tól 32 KW-ig terjednek. Az orsó átmérõválasztéka 80, 100, 120, 150, 170 mm. KÜ LÖN KÉ RÉS RE A GYÁR TÓ NÉGY ZET ALA KÚ MO TOR OR SÓ KAT IS KÉ SZÍT. (ES SO RO ZAT) Minden megoldáshoz szállítunk frekvenciaváltókat és szükség esetén hűtõ - egy sé ge ket is. SZER SZÁM KI EGYEN SÚ LYO ZÁS Kiegyensúlyozó készülék mely segítségével nagysebességű gépekhez a szerszámtartó és szerszám együttes kiegyensúlyozása végezhető el az ISO1940/1 szabvány szerinti követelményeknek megfelelően. Alkalmas különféle kiegyensúlyozási szisztéma szerint készült szerszámtartók kiegyensúlyozására. Pl. Ellensúlyos módszerrel (D'Andrea TOPRUN), vagy furással történő kiegyensúlyozásra. A kiegyensúlyozással nő a főorsó és a szerszám élettartama, jelentősen javul a megmunkált felület minősége és pontossága.

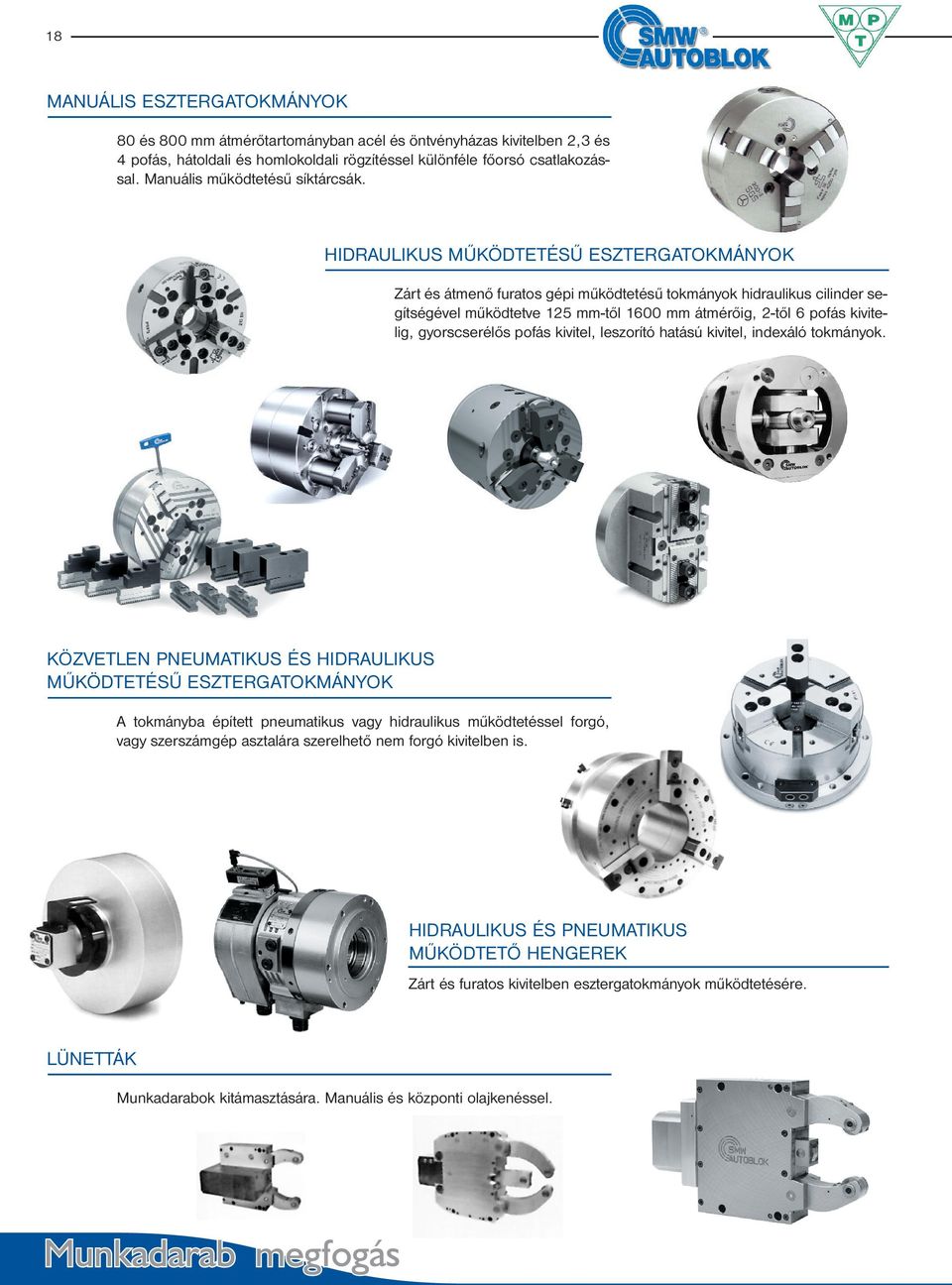

18 18 MA NU Á LIS ESZ TER GA TOK MÁ NYOK 80 és 800 mm átmérőtartományban acél és öntvényházas kivitelben 2,3 és 4 pofás, hátoldali és homlokoldali rögzítéssel különféle főorsó csatlakozással. Manuális működtetésű síktárcsák. HID RA U LI KUS MŰ KÖD TE TÉ SŰ ESZ TER GA TOK MÁ NYOK Zárt és átmenő furatos gépi működtetésű tokmányok hidraulikus cilinder segítségével működtetve 125 mm-től 1600 mm átmérőig, 2-től 6 pofás kivitelig, gyorscserélős pofás kivitel, leszorító hatású kivitel, indexáló tokmányok. KÖZ VET LEN PNE U MA TI KUS ÉS HID RA U LI KUS MŰ KÖD TE TÉ SŰ ESZ TER GA TOK MÁ NYOK A tokmányba épített pneumatikus vagy hidraulikus működtetéssel forgó, vagy szerszámgép asztalára szerelhető nem forgó kivitelben is. HID RA U LI KUS ÉS PNE U MA TI KUS MŰ KÖD TE TŐ HEN GE REK Zárt és fu ra tos ki vi tel ben esz ter ga tok má nyok mű köd te té sé re. LÜNETTÁK Munkadarabok kitámasztására. Manuális és központi olajkenéssel.

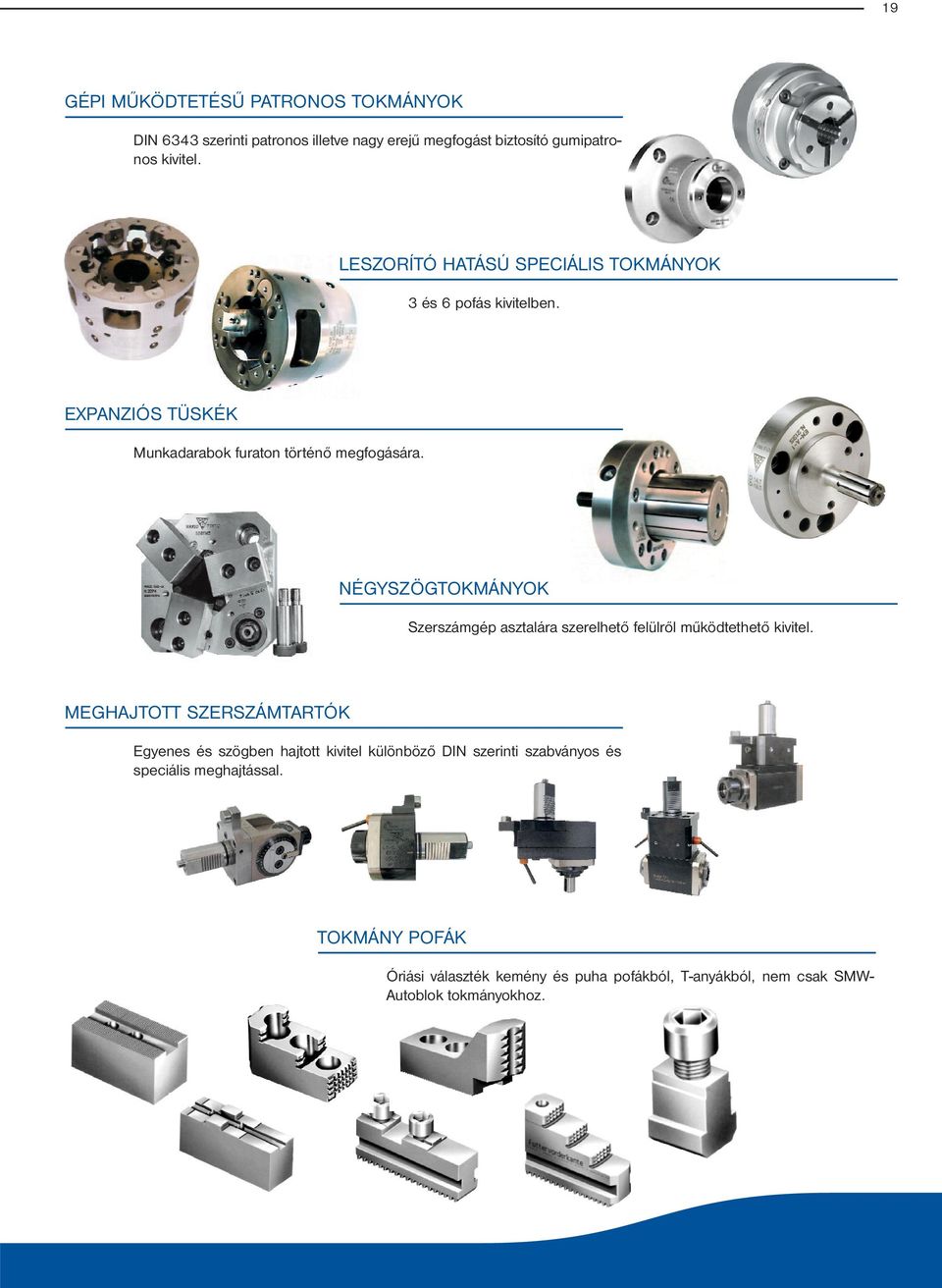

19 19 GÉ PI MŰ KÖD TE TÉ SŰ PAT RO NOS TOK MÁ NYOK DIN 6343 szerinti patronos illetve nagy erejű megfogást biztosító gumipatronos kivitel. LE SZO RÍ TÓ HA TÁ SÚ SPE CI Á LIS TOK MÁ NYOK 3 és 6 po fás ki vi tel ben. EX PAN ZI ÓS TÜS KÉK Munkadarabok furaton történő megfogására. NÉGY SZÖG TOK MÁ NYOK Szerszámgép asztalára szerelhető felülről működtethető kivitel. MEG HAJ TOTT SZER SZÁM TAR TÓK Egyenes és szögben hajtott kivitel különböző DIN szerinti szabványos és speciális meghajtással. TOKMÁNY POFÁK Óriási választék kemény és puha pofákból, T-anyákból, nem csak SMW- Autoblok tokmányokhoz.

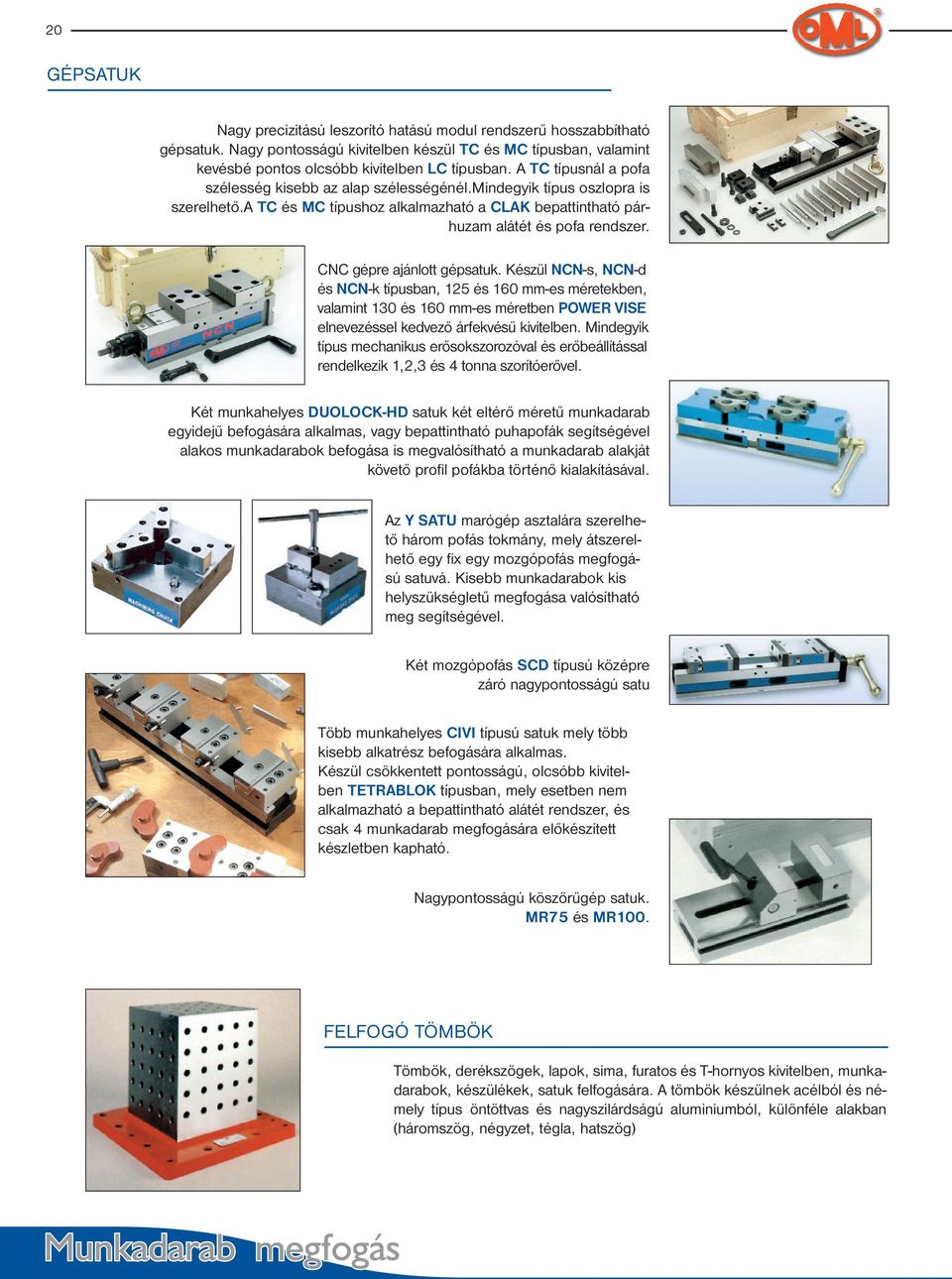

20 20 GÉPSATUK Nagy precizitású leszorító hatású modul rendszerű hosszabbítható gépsatuk. Nagy pontosságú kivitelben készül TC és MC típusban, valamint kevésbé pontos olcsóbb kivitelben LC típusban. A TC típusnál a pofa szélesség kisebb az alap szélességénél.mindegyik típus oszlopra is szerelhető.a TC és MC típushoz alkalmazható a CLAK bepattintható párhuzam alátét és pofa rendszer. CNC gépre ajánlott gépsatuk. Készül NCN-s, NCN-d és NCN-k típusban, 125 és 160 mm-es méretekben, valamint 130 és 160 mm-es méretben POWER VISE elnevezéssel kedvező árfekvésű kivitelben. Mindegyik típus mechanikus erősokszorozóval és erőbeállítással rendelkezik 1,2,3 és 4 tonna szorítóerővel. Két munkahelyes DUOLOCK-HD satuk két eltérő méretű munkadarab egyidejű befogására alkalmas, vagy bepattintható puhapofák segítségével alakos munkadarabok befogása is megvalósítható a munkadarab alakját követő profil pofákba történő kialakításával. Az Y SATU marógép asztalára szerelhető három pofás tokmány, mely átszerelhető egy fix egy mozgópofás megfogású satuvá. Kisebb munkadarabok kis helyszükségletű megfogása valósítható meg segítségével. Két mozgópofás SCD típusú középre záró nagypontosságú satu Több munkahelyes CIVI típusú satuk mely több kisebb alkatrész befogására alkalmas. Készül csökkentett pontosságú, olcsóbb kivitelben TETRABLOK típusban, mely esetben nem alkalmazható a bepattintható alátét rendszer, és csak 4 munkadarab megfogására előkészített készletben kapható. Nagypontosságú köszörűgép satuk. MR75 és MR100. FELFOGÓ TÖMBÖK Tömbök, derékszögek, lapok, sima, furatos és T-hornyos kivitelben, munkadarabok, készülékek, satuk felfogására. A tömbök készülnek acélból és némely típus öntöttvas és nagyszilárdságú aluminiumból, különféle alakban (háromszög, négyzet, tégla, hatszög)

21 21 MUNKADARAB MEGFOGÓ ELEMEK Felülről és oldalról szorító elemek, tájolók alátámasztások. MECHANIKUS OSZTÓKÉSZÜLÉKEK TOUCHDEX típusú mechanikus osztókészülékek melyek egy csap lenyomásával a főorsó segítségével működtethetők. Különféle osztással és különféle nagyságban készül vízszintes, függőleges és dönthető asztalos kivitelben. MUNKATÉR TISZTÍTÓ Hengeres szárú furatos gömb, mely szerszámtartóba befogva a gép főorsójába beváltható. A furatain kiömlő erős folyadéksugár segítségével letisztítja a gép munkaterét. APS NULLPONT RENDSZER Szikraforgácsolón és megmunkálóközponton alkalmazható nullpont referencia rend szer.

22 22 MÁGNESASZTALOK KÖ SZÖ RÜ LÉS HEZ Permanens, elektromos és elektropermanens kivitelben, négyszög és kör alakban. Különféle pólusosztással 1,9 mm és 25 mm között választható a munkadarab alakjának és nagyságának függvényében. Szinusz mágnesasztal egyirányban és kétirányban dönthető kivitelben. Lamellás blokkok, kapcsolható mágneses blokkok prizmás kivitelben is. MÁGNESASZTALOK SZIK RA FOR GÁ CSO LÁS HOZ Dielektrikumban használható megfelelően szigetelt permanens mágnesasztalok. Választható felülről illetve 2 vagy 4 szektorban is kapcsolható kivitelben. Mágneses blokkok kapcsolható kivitelben is. MÁGNESASZTALOK MA RÁS HOZ Permanens, elektromos és elektropermanens kivitelben magas megfogó erővel. Az elektromos kivitel megfelelő demagnetizáló funkciót is ellátó vezérléssel. Különféle pólusosztással választható a munkadarab nagyságának függvényében. Pólusmagasítók segítségével a munkadarab oldalfelülete is marható. KÖRMÁGNESEK KÖ SZÖ RÜ LÉS HEZ ÉS ESZ TER GÁ LÁS HOZ Permanens, elektromos és elektropermanens kivitelben választható körkörös és sugárirányú pólusokkal különféle pólusosztással az adott feladatnak megfelelően. EME LŐ MÁG NE SEK Permanens emelőmágnesek 125 és 2000 kg közötti emelőkapacitással, fordító szerkezettel is. Kézi kis kapacitású emelők, lapemelők. Adott feladatra kérésre elektromos és elektropermanens emelő mágnesek is készülnek.

23 23 MÁG NE SES SE GÉD ESZ KÖ ZÖK Lamellás blokkok, kapcsolható mágnesblokkok és prizmák, demagnetizálók VÁ KUUM ASZ TA LOK Különböző anyagból készült vékony lemezek megfogására marási, fúrási és köszörülési feladatokra. A felület nagyságának függvényében vákumszivatytyú is választható. KI EGÉ SZÍ TŐ ESZ KÖ ZÖK Mágnestalpas óra áll vá nyok, mág nes ség mé rés esz kö zei, szik ra for gá cso ló gépek tartozékai, kőlehúzók, köszörűgép satuk, szinusz asztalok. PA LET TA REND SZER Szikraforgácsoló és maró gépeken alkalmazható 0-pont referencia rendszer, pa let ták, paletta cserélők. SZER SZÁM FEL FO GÓ MÁGNESLAP FRÖCCS ÖN TŐ GÉP RE Segítségével a szerszámcsere ideje jelentősen lecsökkenthető.

24 24 CSUKLÓKAROS MENETFÚRÓ GÉPEK Csuklókaros menetfúrógépek segítségével gyorsan, gazdaságosan és biztonságosan menetelhető nagy mennyiségű furat. Készül pneumatikus és elektromos működtetéssel. Könnyen bárhová lerögzíthető akár mágnestalp segítségével is. Különféle nagyságrendben készül az alábbiak szerinti választékban. ROSCAMAT 200 Pneumatikus csuklókaros me net fú ró gép M2-M14 me ne tek megmunkálására 19 mm-es gyorscserélős nyomatékhatárolós menetfúró betétekkel használható Munkaterület rá di u sza 935 mm, ma gas sá ga mm tol dá si lehetőséggel 90 O -onként indexelhető feltét fejjel is megrendelhető (C-13 típus) Motor tel je sít mény 300W, for du lat szám vá laszt ha tó 350 vagy 750 1/min ROSCAMAT 400 Pneumatikus csuklókaros menetfúrógép M2-M24 menetek megmunkálására 19 és 31 mm-es gyorscserélős nyomatékhatárolós menetfúró betétekkel Munkaterült rádiusza 1100 mm, magassága mm toldási lehetőséggel 90 O -onként indexelhető feltét fejjel is megrendelhető (C-43 típus) Motorteljesítmény 730W, fordulatszám /min-ig választható Az R400 és az R500 modellekhez rendelhető automatikus kenőrendszer is. ROSCAMAT 500 Pneumatikus csuklókaros menetfúrógép M2-M24 menetek megmunkálására 19 és 31 mm-es gyorscserélős nyomatékhatárolós mentfúró betétekkel A munkaterület rádiusza 2120 mm, magassága 1100 mm, nem magasítató Motorteljesítmény 730W, fordulatszám /min-ig választható Rendelhető fokozatmentesen bármely irányba állítható fejjel is (RH típus) Rendelhető 90 O -onként indexelhető feltét fejjel is (C-26N típus)

25 25 ROSCAMAT 6000 Elektromos csuklókaros menetfúrógép M2-M27 menetek megmunkálására 19 és 31 mm-es gyorscserélős nyomatékhatárolós menetfúró betétekkel Munkaterület rádiusza: 1215 mm, magassága mm toldási lehetőséggel. 90 O -onként pozícionálható fejjel is rendelhető (C63), szerszámkenéssel rendelkezik Telj. 1400W, Fordulatszám /min-ig választható, Tápfesz: 220V * * A 40-es fordulatszámú modul, csak a 9000NC típushoz használható ROSCAMAT 9001 NC Elektromos csuklókaros menetfúrógép M2-M36 menetek megmunkálására 19, 31 és 48 mm-es gyorscserélős nyomatékhatárolós menetfúró betétekkel Munkaterület rádiusza 1215 mm, magassága mm toldási lehetőséggel 90 O -onként pozícionáló fejjel rendelhető (C33), szerszámkenéssel rendelkezik Telj. 1400W, Fordulatszám /min-ig választható, Tápfesz: 220V Tartozékok

26 26 FÚRÓ ELŐTOLÓ EGYSÉGEK Pneumatikus és hidraulikus kivitelben, 28 mm fúróátmérőig, fúró kie meléssel. Szerszámcsatlakozás patronos, Morse kúpos, B rövidkúpos TR hengeres. Többorsós fúrófejes kivitelben is. CNC típus szervomotoros kivitelben. MENETFÚRÓ ELŐTOLÓ EGYSÉGEK M30 menetfúrásig, mechanikus előtolással, szerszámcsatlakozás patronos, Morse kúpos, B rövid kúpos, TR hengeres. Többorsós fej, szög fej és viszszafúró fej is alkalmazható. FÚRÓ-MENETFÚRÓ ELŐTOLÓ EGYSÉGEK Kombinált fúró-menetfúró szerszám segítségével egy lépésben előfúr és menetel. M16-os menetig. Szerszámcsatlakozás B12, vagy MK2. MEGMUNKÁLÓ EGYSÉGEK Fúrás, menetfúrás és marási műveletekre. Hidraulikus, pneumatikus és szervomotoros kivitelben. ISO 30,40,50 és HSK 50,63,100 szerszámcsat - lakozással. Menetfúrási kapacitás M40-ig, fúrási kapacitás 60 mm-ig.

27 27 SZÁNSZERKEZETEK Többféle nagyságrendben a megmunkáló egységekhez, 800 mm löketig. KÖRASZTALOK Hidraulikus vagy pneumatikus kivitel, célgépekhez 325 mm átmérővel, mely pótasztallal nagyobbítható, és CNC megmunkáló központokhoz 150, 220, 320 mm átmérőkben. KIEGÉSZÍTŐ ESZKÖZÖK Többorsós fejek, szög fejek. CÉLGÉPÉPÍTŐ ELEMEK Tartó elemek, oszlopok, fúrókiemelő és előtolás szabályozók, asztal célgéphez, hűtőfolyadék tartály szivattyúval. CÉLGÉPEK Komplett célgépek építése specifikus feladatokra.
