1 SZERSZÁMBEMÉRŐ GÉPEK IPARI MEGOLDÁSOK ÉVE hod-industrial.hu

A CSALÁDI VÁLLALKOZÁS Az Elbo Controlli 30 éves

szerkezetű szerszámbemérő gépeit, amelyek

gyártócsarnokukban szerelnek és kalibrálnak.

kezdve a cég fő profilja a mérőgépgyártás 1994

tengelyekkel 2000 A Hód Industrial Solution Kft.

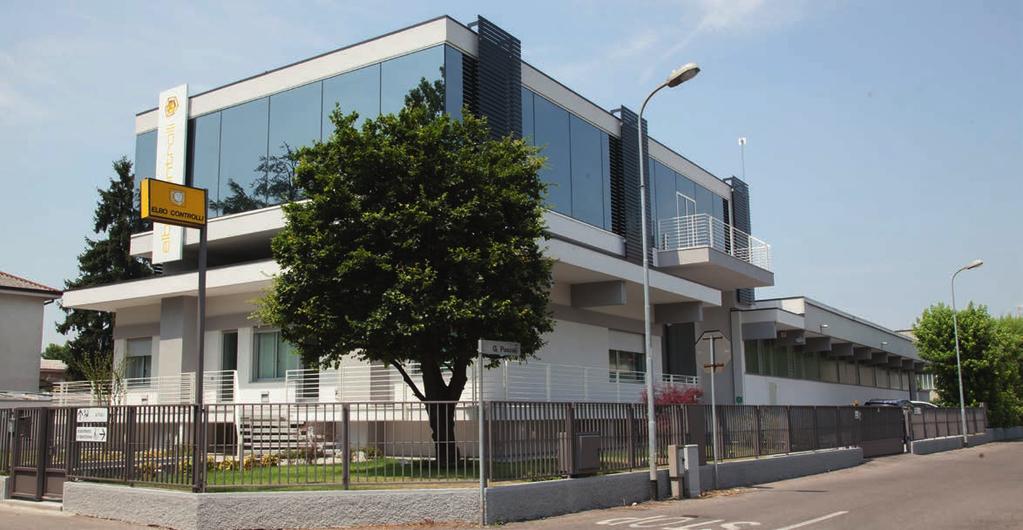

Önálló gyártócsarnok Meda-ban (Milano) 1998

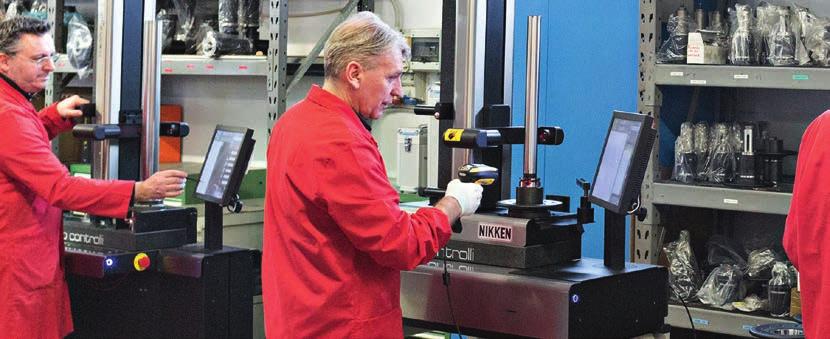

2 A CSALÁDI VÁLLALKOZÁS Az Elbo Controlli 30 éves tapasztalattal gyártja monolit gránit szerkezetű szerszámbemérő gépeit, amelyek minden eleme saját tervezés, beleértve a szoftvert és az optikai t is. Minden szerszámbemérőt saját olaszországi gyártócsarnokukban szerelnek és kalibrálnak AR200 az első szerszámbemérő gép, ettől kezdve a cég fő profilja a mérőgépgyártás 1994 E660 az első mérőgép természetes gránit tengelyekkel 2000 A Hód Industrial Solution Kft. elkezdi forgalmazi az Elbo Controlli szerszámbemérő gépeit 1983 Danilo és Massimiliano Tasca megalapítja az Elbo Controlli srl.-t, fő profil az optikai mérőléc gyártás 1991 Önálló gyártócsarnok Meda-ban (Milano) 1998 E238 új önálló fejlesztésű szoftverrel 2003 Teljesen új termékportfolió, egységes kialakítás és kezelőszoftver 2 Ha kérdése vagy egyedi igénye van, keressen minket!

Minden gép gránit oszlopokkal készül, robusztus

Egyik gép sem igényel évenkénti kalibrálást, így

Minden gép cserélhető orsós kivitelben készül.

és rendkívül megbízható készülék 2011 Új belépő modell

stabilabb felépítés, új szoftver és optikai 2007 Új

modellek új piktogramos szoftver, ami a nagy méretű

3 Minden gép gránit oszlopokkal készül, robusztus kialakítású, üzemi használatra is javasolt. Egyik gép sem igényel évenkénti kalibrálást, így jelentős költség takarítható meg. Minden gép cserélhető orsós kivitelben készül. A mérés nem adapterekkel történik, hanem közvetlenül a szerszámtartónak megfelelő tartóval WASP új kompakt belépő modell, alacsony árfekvésű és rendkívül megbízható készülék 2011 Új belépő modell LARTH 2015 E46L/E46L+TW, a gyártó új csúcsmodellje, még stabilabb felépítés, új szoftver és optikai 2007 Új széria Easy to use technológia megjelenése 2013 SIX modellek új piktogramos szoftver, ami a nagy méretű érintőképernyővel még gyorsabb és könnyebb használahatóságot eredményez 2017 E46L-A és HathorSix-A Autofocus opcióval webshopunk: /webshop 3

4 LARTH Larth Méréstartomány: D 260 mm, H 360 mm Méret: 4,8 4,8 mm Nagyítás: 20 Érintőképernyő: TFT 5,7" Szoftver: Elbo Controlli Frimware Mérési felbontás: X és Z tengely mentén: 1μm 9 db gépi nullpont 9 db szerszámlista e Manuális mozgás a tengelyek mentén Csiszolt gránit alap és oszlop Beépített orsórögzítés Méretek: 598x901x406 mm Tömeg: 45 kg Színes C-MOS kamera 0,001 mm felbontással Automatikus hossz-, rádiusz és szögméréssel Frissíthető alapszoftver USB port számítógép csatlakozáshoz Rendelhető kiegészítők: Etikett nyomtató ISO/HSK/Capto/VDI cserélhető orsó és adapterek ISO/HSK/Capto/VDI kalibráló tüskék Minden készüléket magyar nyelvű használati utasítással szállítunk. A beüzemelést és betanítást kollégáink ingyenesen végzik. 4 Ha kérdése vagy egyedi igénye van, keressen minket!

E346 Méréstartomány: D 360 mm, H 460 mm Méret: 4,8 4,8 mm Nagyítás: 25

és Z tengely mentén: 1μm Csiszolt gránit alap és oszlop Manuális mozgás a

intuitív grafikus szoftver USB port PC csatlakoztatáshoz (BIOS frissítés

etikett nyomtató ISO/HSK/Capto/VDI cserélhető orsó és adapterek

5 E346 Méréstartomány: D 360 mm, H 460 mm Méret: 4,8 4,8 mm Nagyítás: 25 Érintőképernyő: TFT 9" Szoftver: Elbo Controlli Frimware Mérési felbontás: X és Z tengely mentén: 1μm Csiszolt gránit alap és oszlop Manuális mozgás a tengelyek mentén 9 db gépi nullpont 9 db szerszámlista e egyszerűen kezelhető intuitív grafikus szoftver USB port PC csatlakoztatáshoz (BIOS frissítés funkcióval) Méretek: 512x827x408 mm Tömeg: 77 kg Rendelhető kiegészítők: etikett nyomtató ISO/HSK/Capto/VDI cserélhető orsó és adapterek ISO/HSK/Capto/VDI kalibráló tüskék gépasztal E346 9" érintőképernyő Gépasztal, opcionálisan webshopunk: /webshop 5

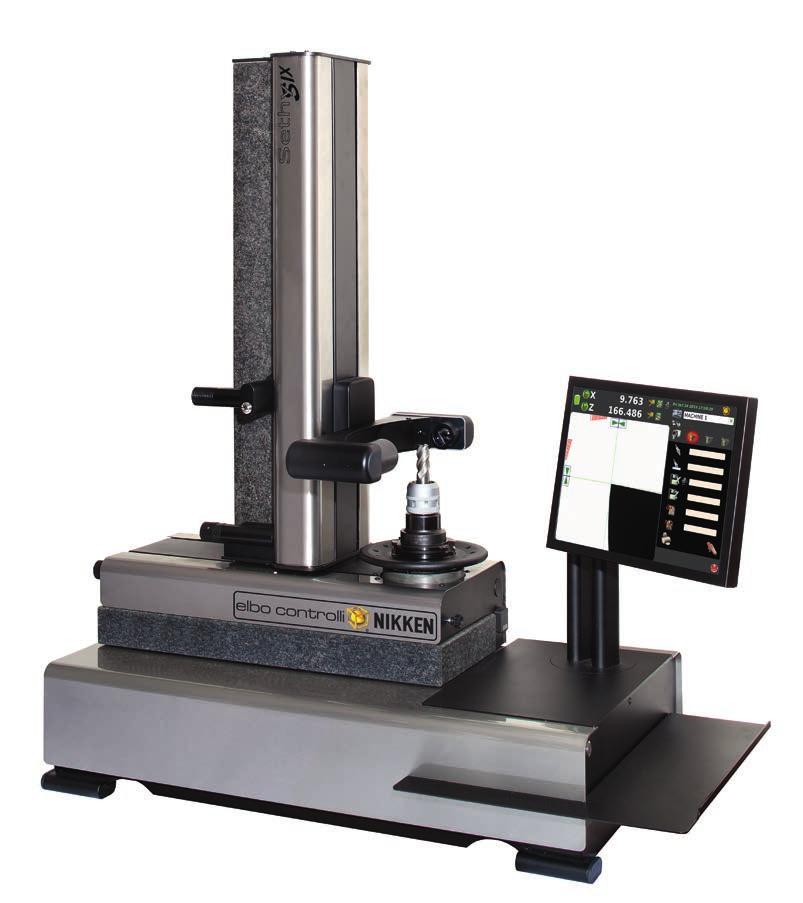

SETHYSIX SethySix Méréstartomány: D 400 mm, H 600 mm Méret: 6,4 6,4 mm Nagyítás: 30 Érintőképernyő: TFT 15" Szoftver: Elbo Controlli szoftver Linux

cserélhető orsó, futáspontosság 4μm-en belül Manuális orsórögzítés Pneumatikus gyorsjárat X és Z tengelyen egyaránt Optikai kamera szerszámbeméréshez

chip USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz Magyar nyelvű leírás, egyszerűen

6 SETHYSIX SethySix Méréstartomány: D 400 mm, H 600 mm Méret: 6,4 6,4 mm Nagyítás: 30 Érintőképernyő: TFT 15" Szoftver: Elbo Controlli szoftver Linux platformon Burkoló és tartóelemek rozsdamentes acélból Alap es oszlop természetes csiszolt gránit: síklapúság 2μm/m-en belül ISO/BT/HSK/VDI stb. cserélhető orsó, futáspontosság 4μm-en belül Manuális orsórögzítés Pneumatikus gyorsjárat X és Z tengelyen egyaránt Optikai kamera szerszámbeméréshez és élvizsgálathoz ToolData SIX szoftver szerszámadatok tárolására, szerszámkészletek ére, posztprocesszor műveletek elvégzésére Mágneses azonosító chip USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz Magyar nyelvű leírás, egyszerűen kezelhető piktogramos szoftver Piktogramos kezelőfelület Szerszámélvizsgálat különböző színű vizsgálófényekkel 6 Ha kérdése vagy egyedi igénye van, keressen minket!

HATHORSIX Méréstartomány: D 400 mm, H 600 mm

paramétereivel, valamint: Univerzális mechanikus

opció, gyártóspecifikus kirögzítő elemekkel

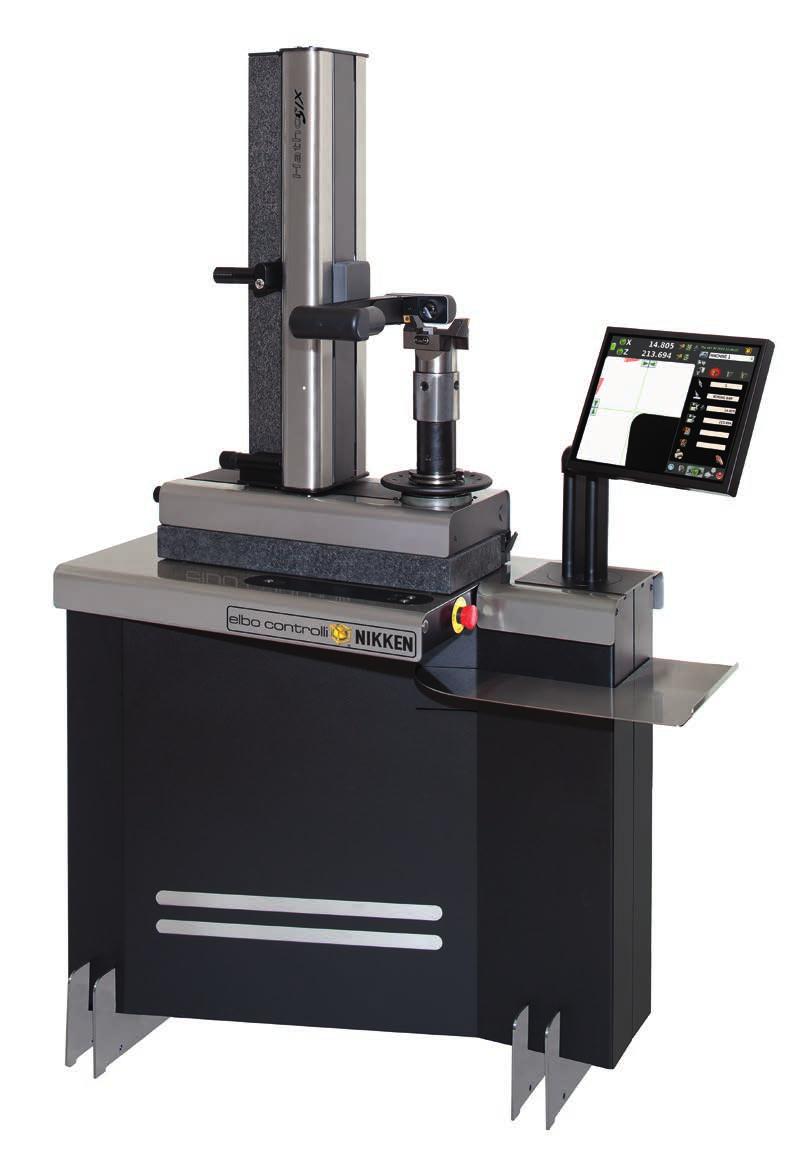

7 HATHORSIX Méréstartomány: D 400 mm, H 600 mm Méret: 6,4 6,4 mm Nagyítás: 30 Érintőképernyő: TFT 15" Szoftver: Elbo Controlli szoftver Linux platformon Megegyezik a SETHY mérőgép paramétereivel, valamint: Univerzális mechanikus szerszámbehúzás Saját gépállvány Szögfej mérés opció, gyártóspecifikus kirögzítő elemekkel Autofocus opció Szögfej mérési opció HathorSix Autofocus opció webshopunk: /webshop 7

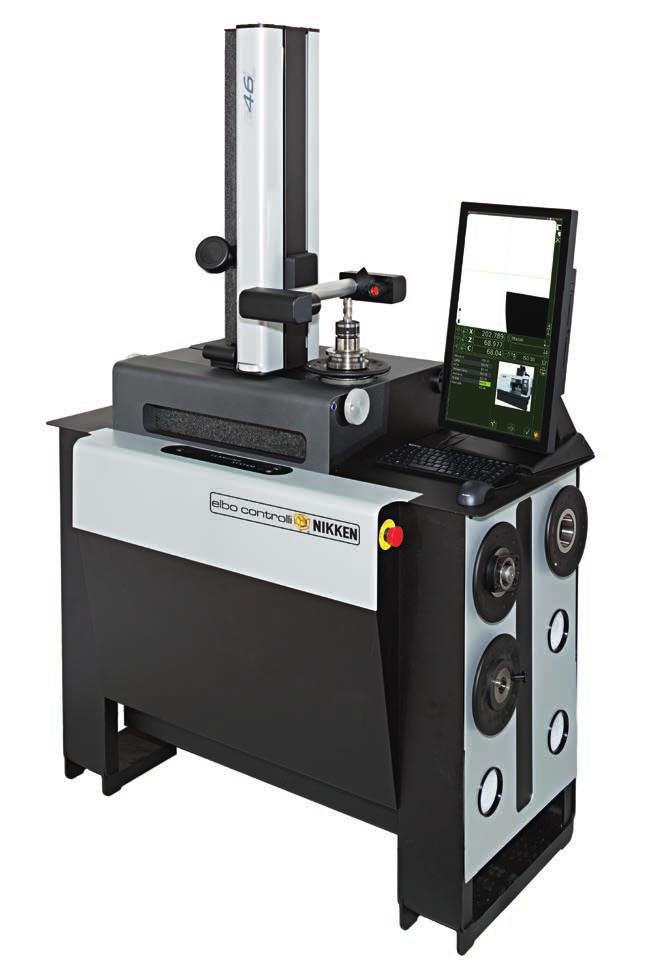

E46 E46 Méréstartomány: D 400 mm, H 600 mm Méret: 10 10 mm Nagyítás: 26 Autofocus opció

összehasonlító méréshez Alap és oszlop természetes csiszolt gránit: síklapúság 2μm/m-en belül

cserélhető orsó, maximális futáspontosság 2μm-on belül Szerszámlehúzás, felfekvés figyelésssel

kamerás élvizsgálat funkciók Fő kamera 26 optikai nagyítás, illetve 2/4 digitális zoom, mért

terület 4x4 mm Gép kezelőfelülete: szabványos PC interfészek (egér, billentyűzet) USB valamint LAN

integráció Magyar nyelvű leírás, egyszerűen kezelhető piktogramos szoftver Opcionális funkciók:

8 E46 E46 Méréstartomány: D 400 mm, H 600 mm Méret: mm Nagyítás: 26 Autofocus opció Érintőképernyő: TFT 22" Szoftver: Elbo Controlli szoftver Linux platformon DXF integráció összehasonlító méréshez Alap és oszlop természetes csiszolt gránit: síklapúság 2μm/m-en belül Mérési felbontás 1 μm ISO/BT/HSK/VDI stb. cserélhető orsó, maximális futáspontosság 2μm-on belül Szerszámlehúzás, felfekvés figyelésssel Szerszámadatok posztprocesszor művelete, szerszámgéppel való kommunikáció Szerszámél mérés és kamerás élvizsgálat funkciók Fő kamera 26 optikai nagyítás, illetve 2/4 digitális zoom, mért terület mm Opcionálisan második és harmadik kamera 60x nagyítással, 2/4x digitális zoom, mért terület 4x4 mm Gép kezelőfelülete: szabványos PC interfészek (egér, billentyűzet) USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz DXF integráció Magyar nyelvű leírás, egyszerűen kezelhető piktogramos szoftver Opcionális funkciók: Második és harmadik kamera szerszámél vizsgálathoz Autofocus opció 22" érintőképernyős vezérlés Opcionálisan második és harmadik kamera szerszámél viszgálathoz 8 Ha kérdése vagy egyedi igénye van, keressen minket!

66B 68B Méréstartomány: D 600 mm, H 800 mm Méret: 6,4 6,4 mm Nagyítás: 30 66B 68B Érintőképernyő: TFT 15" Szoftver: Elbo Controlli

orsórögzítés, univerzális mechanikus szerszámbehúzás 90 -onként indexálható orsóval (opció) ToolData SIX szoftver szerszámadatok

9 66B 68B Méréstartomány: D 600 mm, H 800 mm Méret: 6,4 6,4 mm Nagyítás: 30 66B 68B Érintőképernyő: TFT 15" Szoftver: Elbo Controlli szoftver Linux platformon Alap és oszlop természetes csiszolt gránit: síklapúság 2μm/m-en belül Mérési felbontás 1 μm ISO/BT/HSK/VDI stb. cserélhető orsó, maximális futáspontosság 2μm-on belül Léptetőmotoros közelítés finom ráállási lehetőséggel Pneumatikus orsórögzítés, univerzális mechanikus szerszámbehúzás 90 -onként indexálható orsóval (opció) ToolData SIX szoftver szerszámadatok tárolására, szerszámkészletek ére, posztprocesszor műveletek Mágnes azonosító chip USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz Magyar nyelvű leírás, egyszerűen kezelhető piktogramos szoftver webshopunk: /webshop 9

AMONRA Méréstartomány: D 600 mm, H 800 mm Méret: 12,8 10 mm Nagyítás: 35 Érintőképernyő: TFT 10,4" + TFT 19" Szoftver: Elbo Controlli szoftver Linux platformon AmonRa Alap és oszlop természetes

cserélhető orsó, maximális futáspontosság 2μm-on belül Programból vezérelhető mechanikus szerszámbehúzás Szoftveres szerszámfutás ellenőrzés a befogókúp vákuumos vizsgálatával Léptetőmotoros

10 AMONRA Méréstartomány: D 600 mm, H 800 mm Méret: 12,8 10 mm Nagyítás: 35 Érintőképernyő: TFT 10,4" + TFT 19" Szoftver: Elbo Controlli szoftver Linux platformon AmonRa Alap és oszlop természetes csiszolt gránit: síklapúság 2μm/m-en belül ISO/BT/HSK/VDI stb. cserélhető orsó, maximális futáspontosság 2μm-on belül Programból vezérelhető mechanikus szerszámbehúzás Szoftveres szerszámfutás ellenőrzés a befogókúp vákuumos vizsgálatával Léptetőmotoros közelítés finom ráállási lehetőséggel Állandó erőhatású archimédeszi spirálrugós felfüggesztés Kétmonitoros merő, PC perifériákkal USB valamint LAN portok PC-vel, printerrel, perifériákkal, valamint hálózattal történő kommunikációhoz Magyar nyelvű leírás, egyszerűen kezelhető piktogramos szoftver Motorikusan vezérelt gyors és finom állítás 10 Ha kérdése vagy egyedi igénye van, keressen minket!

11 Magyar nyelvű használati és karbantartási utasítás Több, mint 150 üzembehelyezett gép Magyarországon Ingyenes oktatás és beüzemelés Magyarországi szerviz Minimum 10 év alkatrészellátás Élethosszig garantált ingyenes szoftverfrissítés Méréstartomány Természetes gránit tengelyek Hegesztett és feszültségmentesített acélszerkezet Acél asztalra szerelt szerkezet Cserélhető orsós kivitel C-tengely e Automatikus orsó forgatás Manuális orsófék Pneumatikus orsófék Léptetőmotoros közelítés finom ráállási lehetőséggel Gravitációs szerszámrögzítés Motorikus univerzális szerszámlehúzás Pneumatikus szerszámrögzítés ElboControlli Frimware Elbo Controlli szoftver Linux platformon méret felbontás nagyítás 3 kamerás szerszámélvizsgálathoz Elbo Controlli optikai mérőléc (felbontás 1 µ) Szerszám management szoftver Szerszámél viszgálat Érintőképőernyő méret Etikett printer Finomállítási lehetőség tengelyeken Larth 260 mm 360 mm 4,8x4,8 mm 1µ 20x 5,7" E mm 460 mm 4,8x4,8 mm 1µ 25x 9" SethySix 400 mm 600 mm 6,4x6,4 mm 1µ 30x 15" HathorSix 400 mm 600 mm 6,4x6,4 mm 1µ 30x 15" HathorSixA 400 mm 600 mm 6,4x6,4 mm 1µ 30x 15" E46L 400 mm 600 mm 10x10 mm 1µ 26x 22" E46LA 400 mm 600 mm 10x10 mm 1µ 26x 22" E46LTW 320 mm 600 mm 10x10mm 4x4mm 4x4mm 1µ 26x 60x 60x 22" 68B 600 mm 800 mm 6,4x6,4 mm 1µ 30x 15" Amon Ra 600 mm 800 mm 12,8x10 mm 1µ 35x 10,4" 19" tartalmazza opcionális nem eléhető Az esetleges nyomdai hibákért felelősséget nem vállalunk. webshopunk: /webshop 11

Célunk, hogy a gyártása hatékony, pontos és megbízható legyen.

feladatokra a szerszám- és munkadarabmegfogás, valamint a

A kiadványunk csak ízelítőt nyújt a lehetőségekből.

környéke +36 (20) 443 9741 akos.csordas@hod-industrial.

ban@hod-industrial.hu Séra Gábor Dél-Nyugat +36 (70) 635 9825 gabor.

hu Csapó István méréstechnikus +36 (20) 214 9877 istvan.

hu Mészáros Csaba méréstechnikai termékmanager +36 (70) 635 9323

12 Célunk, hogy a gyártása hatékony, pontos és megbízható legyen. Termékeinkkel sokféle megoldást kínálunk a felmerülő legkülönfélébb feladatokra a szerszám- és munkadarabmegfogás, valamint a méréstechnika területén. A kiadványunk csak ízelítőt nyújt a lehetőségekből. További termékeinkért nézzen szét honlapunkon, vagy keressen meg minket. Kövessen bennünket! Hodász Gábor Hodász Tibor Üzletkötőink: Csordás Ákos Buda és környéke +36 (20) akos.csordas@hod-industrial.hu Csontos Tibor Pest és környéke +36 (70) tibor.csontos@hod-industrial.hu Papp János Észak-Nyugat +36 (20) janos.papp@hod-industrial.hu Bán László Észak-Kelet +36 (20) laszlo.ban@hod-industrial.hu Séra Gábor Dél-Nyugat +36 (70) gabor.sera@hod-industrial.hu Csapó István méréstechnikus +36 (20) istvan.csapo@hod-industrial.hu Mészáros Csaba méréstechnikai termékmanager +36 (70) csaba.meszaros@hod-industrial.hu Farkas Árpád kiemelt kapcsolatok +36 (30) arpad.farkas@hod-industrial.hu Bánvölgyi Róbert Dél-Kelet +36 (20) robert.banvolgyi@hod-industrial.hu ipari megoldások: hatékony megmunkálás, megbízható mérés Rendeljen online: hod-industrial.hu/webshop HÓD Industrial Solutions Kft Budakeszi, Présház utca 5. tel: fax: info@hod-industrial.hu verzió: 2018/4 Kapcsolat
