W1500 Digitális projektor Házimozi sorozat Felhasználói kézikönyv

Átírás

1 W1500 Digitális projektor Házimozi sorozat Felhasználói kézikönyv

2 Tartalomjegyzék Fontos biztonsági tudnivalók... 4 Áttekintés... 7 A csomag tartalma...7 Alaptartozékok...7 Kiegészítő tartozékok...7 A távirányító elemeinek cseréje... 8 Távirányító hatósugara...8 A projektor jellemzői...10 Projektor külső nézete...11 Kezelőszervek és működésük...12 Kezelőpanel...12 Távirányító...13 A projektor elhelyezése A hely kiválasztása...14 A vetített kép beállítása kívánság szerinti méretre...15 A projektor helyének meghatározása egy adott vászonmérethez...15 Vetítővászon ajánlott méretének meghatározása adott távolsághoz...15 Vetítési méretek...17 A vetítőlencsék függőleges eltolása.19 Videoeszköz csatlakoztatása Előkészületek...20 HDMI eszközök csatlakoztatása...21 Komponens videoeszközök csatlakoztatása...22 S-videó vagy videoeszközök csatlakoztatása...22 Számítógép csatlakoztatása...23 A vezeték nélküli jeladó használata A termék tulajdonságai...24 Támogatott időzítés a vezeték nélküli HDMI bemeneti időzítéshez...24 Üzemállapot jelzőfény Üzenet és jelentés A vezeték nélküli jeladó szinkronizálása A projektor használata A projektor bekapcsolása Bemenőforrás kiválasztása A menük használata A projektor biztosítása Biztonsági kábelzár használata A jelszavas védelem használata A vetített kép beállítása A vetítési szög beállítása A képtorzulás kijavítása Az előre beállított és a felhasználói módok használata A képminőség finomhangolása Fejlett képminőség vezérlők A hang beállítása A képoldalarány kiválasztása A kép kimerevítése A tesztminta használata Részlet keresése nagyítással Működés magas tengerszint feletti környezetben Több forráskép megjelenítése egyidőben D tartalom megtekintése A projektor menüjének testreszabása A vezérlőgombok zárolása A projektor kikapcsolása A képernyőmenük (OSD) További információk A projektor ápolása Lámpa információk A lámpa üzemidejének meghatározása Tartalomjegyzék

3 A lámpa élettartamának meghosszabbítása A lámpacsere időzítése A lámpa cseréje Jelzőlámpák Hibaelhárítás Specifikációk Garancia és copyright információk Tartalomjegyzék 3

4 Köszönjük, hogy a minőségi BenQ videoprojektort választotta! Tervezésekor fontos szempont volt, hogy házimozi környezetben is tökéletesen élvezhető képet nyújtson. A legjobb eredmények érdekében tanulmányozza át figyelmesen a kézikönyvet, amely eligazítást nyújt a vezérlő menüvel és a működéssel kapcsolatban. Fontos biztonsági tudnivalók A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak akkor garantálható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat. 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. A kézikönyvet tartsa biztonságos helyen, hogy azt később is használhassa referenciaként. 2. A projektort mindig sima, vízszintes felületre helyezve használja. - Soha ne helyezze a projektort ingatag kocsira, állványra vagy asztalra, mert az onnan leeshet és megsérülhet; - Ne helyezzen gyúlékony anyagot a projektor közelébe; - Ne használja bal-jobb irányban 10 foknál nagyobb szögben, vagy előre-hátra irányban 15 foknál nagyobb szögben megdöntött helyzetben. 4. Ne helyezze a projektort az alábbi környezetekbe: - Zárt vagy rosszul szellőző térbe. A projektort legalább 50 cm távolságra helyezze el a faltól; körülötte legyen biztosított a levegő szabad áramlása; - Olyan helyekre, ahol a hőmérséklet extrém magassá válhat, például zárt ablakú autó belsejében; - Olyan helyekre, ahol a nedvesség, por vagy cigarettafüst beszennyezheti az optikai alkatrészeket, rövidítve a projektor élettartamát és egyben elhomályosítva a képet; 3. A projektort ne tárolja függőleges helyzetben az oldalán. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kár(oka)t okozhat. - Tűzriasztók közelébe; - Olyan helyekre, ahol a környezet hőmérséklete 35 C feletti; - Olyan helyekre, amelyek tengerszint feletti magassága nagyobb mint 1500 méter méter 4 Fontos biztonsági tudnivalók

5 5. Ne akadályozza a projektor szellőzőnyílásait a készülék bekapcsolása közben (ideértve a készenlét üzemmódot is): - A projektort ne takarja el semmilyen tárggyal sem; - Ne helyezze a projektort takaróra, ágyra vagy bármilyen más puha felületre. 9. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az maradandóan károsíthatja a látását. 6. Ahol ingadozó az áramellátás - az ±10 Volttal ingadozhat - javasolt a projektort feszültségstabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra - az adott helyzetnek megfelelően. 10. Ne használja a projektorlámpát a névleges élettartamánál hosszabb ideig. A névleges élettartamon messze túlmenő használat következtében a lámpa egyes ritka esetekben eltörhet/felrobbanhat. 7. A projektorra ráállni vagy tárgyat ráhelyezni tilos. 11. Működéskor a lámpa szélsőségesen meleggé válik. Engedje hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez leszereli. 8. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt elveszíti a garanciális jogait. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. 12. A projektor alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. Csak a BenQ saját mennyezeti rögzítőkészletét használja a rögzítéshez. Fontos biztonsági tudnivalók 5

6 13. Soha ne próbálja addig kicserélni a lámpaegységet, amíg a projektor le nem hűlt és azt nem húzta ki az elektromos csatlakozóaljzatból. 14. Ha azt feltételezi, hogy a projektort meg kell javítani vagy szervizelni kell, akkor vigye a terméket megbízható megfelelő jogosultságokkal rendelkező szakemberhez. 15. Ne próbálja a projektort szétszerelni. A készülék belsejében található veszélyes feszültség halált okozhat, ha az áram alatt lévő részhez ér. Az egyetlen, a felhasználó által is szervizelhető rész a lámpaegység, amely saját levehető fedéllel rendelkezik. Lásd a(z) 62. oldalt. Soha, semmilyen körülmények között se távolítsa el a többi burkolatot. A javítását/ karbantartását csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. Nedvesség kicsapódása Soha ne használja a projektort közvetlenül azután, hogy azt egy hidegebb helyről egy melegebb helyre mozgatta. Ilyen hőmérsékletváltozásnak kitett projektorban a nedvesség kicsapódhat a fontos belső alkatrészeken. A projektor potenciális károsodásának megelőzése érdekében, legalább 2 óra hosszat ne használja a projektort ilyen hirtelen hőmérsékletváltozás után. Kerülje az illékony folyadékok használatát Ne használjon illékony folyadékokat, pl. rovarirtókat és egyes tisztítószereket a projektor közelében. Ne engedje, hogy a gumi vagy műanyag alapanyagú termékek sokáig hozzáérjenek a projektorhoz. Ezek a felületen nyomokat hagyhatnak. Ha valamilyen vegyszerbe mártott anyagot használ a tisztításhoz, akkor minden esetben kövesse a termék biztonsági utasításait. Leselejtezés A termék a következő anyagokat tartalmazza, amelyek károsak az emberi szervezetre és/ vagy a környezetre. Ólom - ami a forrasztóónban található. Higany - ami a lámpában található. A termék és az elhasznált lámpák leselejtezéséhez kérjen segítséget a helyi hatóságoktól az érvényes rendelkezésekkel kapcsolatban. Figyelmeztetés Tartsa meg az eredeti csomagolást a későbbi potenciális szállításokhoz. Ha a projektort a használat után el kell csomagolnia, akkor állítsa a projektor lencséit a megfelelő állásban, tegye fel a lencsevédő párnát a lencsékre és igazítsa el a lencsevédő párnát és a projektort védő párnát úgy, hogy azok megakadályozzák a termék szállítás közbeni sérülését. 6 Fontos biztonsági tudnivalók

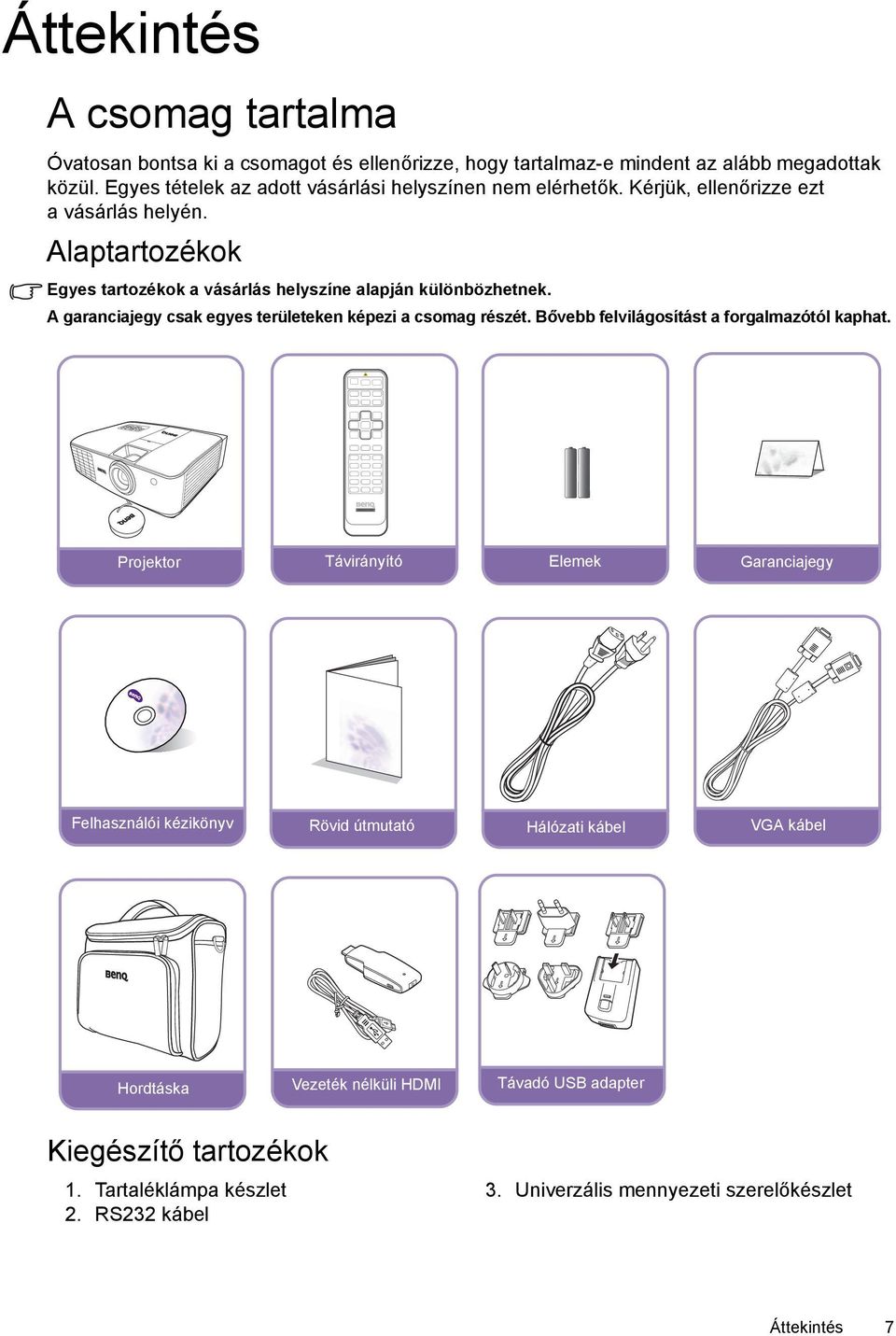

7 Áttekintés A csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Egyes tételek az adott vásárlási helyszínen nem elérhetők. Kérjük, ellenőrizze ezt a vásárlás helyén. Alaptartozékok Egyes tartozékok a vásárlás helyszíne alapján különbözhetnek. A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. Projektor Távirányító Elemek Garanciajegy Felhasználói kézikönyv Rövid útmutató Hálózati kábel VGA kábel Hordtáska Vezeték nélküli HDMI Távadó USB adapter Kiegészítő tartozékok 1. Tartaléklámpa készlet 2. RS232 kábel 3. Univerzális mennyezeti szerelőkészlet Áttekintés 7

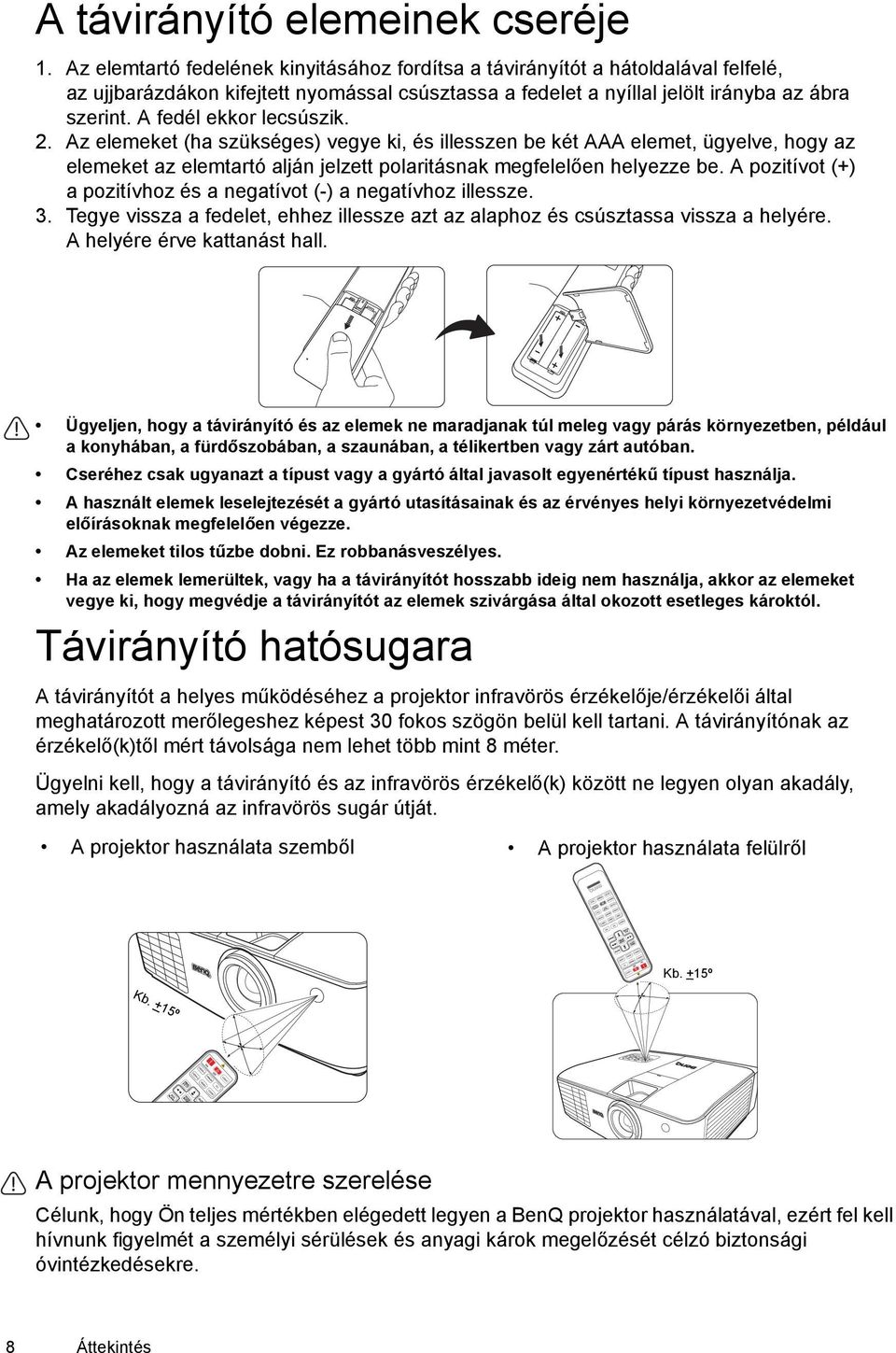

8 Kb. +15º A távirányító elemeinek cseréje 1. Az elemtartó fedelének kinyitásához fordítsa a távirányítót a hátoldalával felfelé, az ujjbarázdákon kifejtett nyomással csúsztassa a fedelet a nyíllal jelölt irányba az ábra szerint. A fedél ekkor lecsúszik. 2. Az elemeket (ha szükséges) vegye ki, és illesszen be két AAA elemet, ügyelve, hogy az elemeket az elemtartó alján jelzett polaritásnak megfelelően helyezze be. A pozitívot (+) a pozitívhoz és a negatívot (-) a negatívhoz illessze. 3. Tegye vissza a fedelet, ehhez illessze azt az alaphoz és csúsztassa vissza a helyére. A helyére érve kattanást hall. Ügyeljen, hogy a távirányító és az elemek ne maradjanak túl meleg vagy párás környezetben, például a konyhában, a fürdőszobában, a szaunában, a télikertben vagy zárt autóban. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A használt elemek leselejtezését a gyártó utasításainak és az érvényes helyi környezetvédelmi előírásoknak megfelelően végezze. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy ha a távirányítót hosszabb ideig nem használja, akkor az elemeket vegye ki, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges károktól. Távirányító hatósugara A távirányítót a helyes működéséhez a projektor infravörös érzékelője/érzékelői által meghatározott merőlegeshez képest 30 fokos szögön belül kell tartani. A távirányítónak az érzékelő(k)től mért távolsága nem lehet több mint 8 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő(k) között ne legyen olyan akadály, amely akadályozná az infravörös sugár útját. A projektor használata szemből A projektor használata felülről Kb. +15º A projektor mennyezetre szerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét a személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. 8 Áttekintés

9 Ha a projektort a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, akkor fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a projektor leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ projektort vásárolta. A BenQ önálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani akkor, ha annak rögzítése a szerelőkonzolon kilazulna. Áttekintés 9

10 A projektor jellemzői Full HD kompatibilis A projektor kompatibilis az 576i szabványos TV felbontásokkal (SDTV), a 480p és 576p fejlett TV felbontásokkal, valamint a 720p, az 1080i/p (60 Hz) HD TV felbontásokkal, ahol az 1080p formátum valósan 1:1 arányban jeleníti meg a képet. Kiváló képminőség A projektor a nagy felbontásának, kiváló házimozi fényerejének, magas kontrasztarányának, élénk színeinek és gazdag szürkeárnyalat megjelenítési képességének köszönhetően kiváló képminőséget biztosít. Élénk színmegjelenítés A projektor egy hatszegmenses színkörből áll, hogy valós színmélységeket jeleníthessen meg; olyan tartományokat, amelyeket a kevesebb szegmensből álló színkörök nem tudnak megjeleníteni. Gazdag szürkeárnyalatok Az automata gammavezérlés kiváló szürkeárnyalatú képet nyújt, amely a besötétített helyiségben feltárja az árnyékok részletgazdagságát, vagy az éjszakai vagy kevés fény mellett felvett jelenetek részleteit. Számos input- és videoformátum A projektor számos PC-s és videoformátumot kezel, ideértve a komponens videót, az S-videót, a kompozit videót, de a kettős HDMI-t, a PC jelet és azt az automatikát, amely a képernyő és a háttérvilágításnak megfelelően adja ki a jelet. ISF tanúsított kalibrálásvezérlés A legmagasabb teljesítményelvárásoknak való megfelelés érdekében a projektor OSD menüjéből elérhetők az ISD NIGHT (ÉJSZAKA) és ISF DAY (NAPPAL) üzemmódok is, melyeket a jóváhagyott ISF telepítők kalibrálhatnak a megfelelő eszközökkel. 3D funkció 3D filmet, videót vagy sporteseményt nézve a HDMI interfészen keresztül a kép mélységének mutatásával felerősíti a valóság érzetét. 2D 3D konverzió A 2D 3D konverzió funkció 2D-ből három dimenzió hatását keltő 3D-s képeket állít elő. Vezetékmentes A projektorral vezeték nélkül vetítheti ki az FHD képet a HDMI kimenettel rendelkező készülékről, például Blu-ray lejátszókról, DVD lejátszókról és asztali számítógépekről, stb. CEC Amikor a projektort HDMI CEC kompatibilis készülékhez csatlakoztatja, például DVD lejátszóhoz, a CEC funkció aktiválásával lehetővé válik, hogy mindkét készülék be- és kikapcsolását egyetlen távirányítóval végezze. A HDMI CEC készülékenkénti különböző kialakítása miatt, ez nem működik feltétlenül jól minden készüléknél. Képkocka interpoláció A mozgás becsléses és kompenzációs technológia simítja a képet és egyben tisztább is lesz a kép. Beépített hangszóró(k) A beépített hangszóró kevert monó hangot ad, ha van hangbemeneti jel is csatlakoztatva. Intuitív lencse-elmozdítás A lencse-elmozdulást szabályozó intuitív vezérlővel flexibilisen állíthatja be a projektort. SmartEco A SmartEco technológia a tartalom fényerejének függvényében akár a lámpafogyasztás 70%-át is megtakarítja a SmartEco mód választásakor. 10 Áttekintés

11 Projektor külső nézete Elöl és oldal nézet Hátul- és alulnézet A csatlakoztatás részleteit lásd Videoeszköz csatlakoztatása a következő oldalon: Vezérlőpanel (bővebben lásd: Kezelőpanel a következő oldalon: 12.) 2. Lámpafedél 3. Szellőzőnyílás 4. Lencse-kupak 5. Lencse-elmozdító fedele 6. Fókusz és zoom gyűrű 7. Szellőzőnyílás 8. Elülső infravörös szenzor 9. Vetítő lencsék 10.HDMI csatlakozók 11. Mini USB csatlakozó (szervizelési célra) 12.RS-232 vezérlő port A számítógép-/házimozi-vezérlő/ automata rendszer csatlakoztatásához. 13.RGB (PC)/komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozódugó 14.Komponens videojel bemenetek (RCA) támogatja az Y/PB/PR és az Y/CB/CR videojeleket 15.S-Video bemenet (mini 4 tűs DIN) Kompozit videojel bemenet (RCA) 16.Audió (bal/jobb) bemeneti csatlakozók 17.Audiobemenet csatlakozó Audiokimenet csatlakozó V-os egyenáramú kimenet Külső eszközök, például elektromos vászon vagy fényvezérlő berendezés stb. indítására használatos. Csatlakoztatásuk módjáról kérdezze a forgalmazót. 19.Váltakozó áramú hálózati kábel bemenet 20.Kensington zár nyílása 21.Állító láb 22.Furatok a mennyezeti rögzítéshez Áttekintés 11

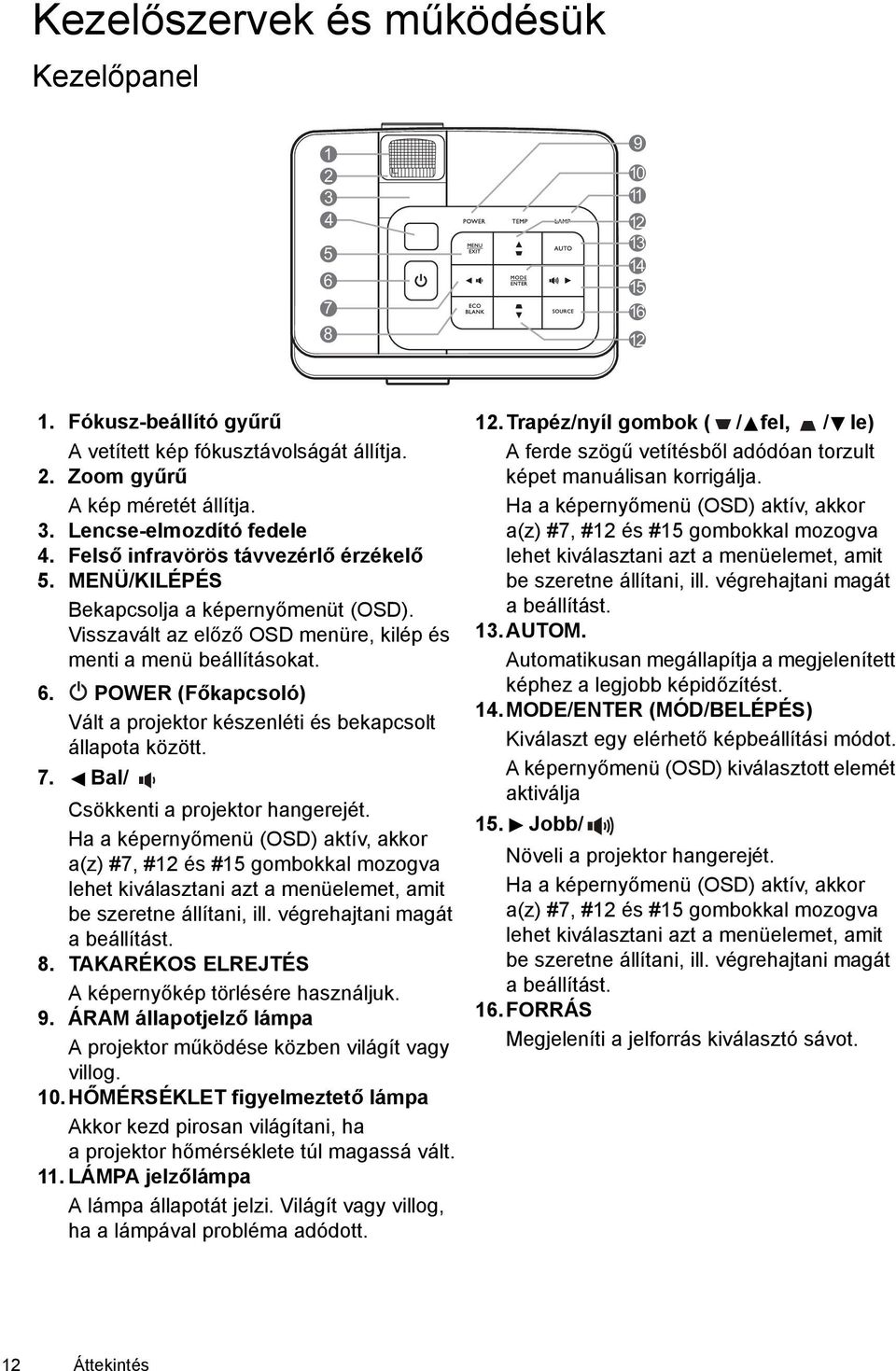

12 Kezelőszervek és működésük Kezelőpanel Fókusz-beállító gyűrű A vetített kép fókusztávolságát állítja. 2. Zoom gyűrű A kép méretét állítja. 3. Lencse-elmozdító fedele 4. Felső infravörös távvezérlő érzékelő 5. MENÜ/KILÉPÉS Bekapcsolja a képernyőmenüt (OSD). Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 6. POWER (Főkapcsoló) Vált a projektor készenléti és bekapcsolt állapota között. 7. Bal/ Csökkenti a projektor hangerejét. Ha a képernyőmenü (OSD) aktív, akkor a(z) #7, #12 és #15 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást. 8. TAKARÉKOS ELREJTÉS A képernyőkép törlésére használjuk. 9. ÁRAM állapotjelző lámpa A projektor működése közben világít vagy villog. 10.HŐMÉRSÉKLET figyelmeztető lámpa Akkor kezd pirosan világítani, ha a projektor hőmérséklete túl magassá vált. 11. LÁMPA jelzőlámpa A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. 12.Trapéz/nyíl gombok ( / fel, / le) A ferde szögű vetítésből adódóan torzult képet manuálisan korrigálja. Ha a képernyőmenü (OSD) aktív, akkor a(z) #7, #12 és #15 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást. 13.AUTOM. Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. 14. MODE/ENTER (MÓD/BELÉPÉS) Kiválaszt egy elérhető képbeállítási módot. A képernyőmenü (OSD) kiválasztott elemét aktiválja 15. Jobb/ Növeli a projektor hangerejét. Ha a képernyőmenü (OSD) aktív, akkor a(z) #7, #12 és #15 gombokkal mozogva lehet kiválasztani azt a menüelemet, amit be szeretne állítani, ill. végrehajtani magát a beállítást. 16.FORRÁS Megjeleníti a jelforrás kiválasztó sávot. 12 Áttekintés

13 Távirányító POWER ON/OFF (BE- ÉS KIKAPCSOLÁS) A projektort kapcsolja ki és be. 2. Forrásválasztó gombok Kiválasztja a megjelenítendő bemeneti forrást. 3. MENÜ/KILÉPÉS Bekapcsolja a képernyőmenüt (OSD). Visszavált az előző OSD menüre, kilép és menti a menü beállításokat. 4. Bal Csökkenti a projektor hangerejét. Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #15 és #17 gombokkal mozogva lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. 5. MODE/ENTER (MÓD/BELÉPÉS) Kiválaszt egy elérhető képbeállítási módot. A képernyőmenü (OSD) kiválasztott elemét aktiválja 6. TAKARÉKOS ELREJTÉS A képernyőkép törlésére használjuk. 7. PIP (Kép a képben) Megjeleníti a PIP (Kép a képben) (kép a képben) menüt. 8. KÉPARÁNY A vetítés arányát választja ki. 9. Képminőség-beállító gombok Ezek a funkciógombok ugyanazt a feladatot végzik, az OSD menüben megadott módon. Részleteket lásd: A képminőség finomhangolása a következő oldalon: FINOMHANGOLÁS Megjeleníti a(z) "Színhőmérséklet felhasználói finomhangolás" menüt. Részleteket lásd: Tetszőleges színhőmérséklet beállítása a következő oldalon: D fordított szinkronizálás Közvetlen belépés a "3D" menübe és az inverz funkciót kapcsolja ki és be. 12.NÉMÍTÁS A projektor hangját kapcsolja ki és be. 13.KIMEREVÍT Kimerevíti a kivetített képet. 14.LIGHT (Fény) A távirányítón a gomb megnyomására a LED háttérvilágítás körülbelül 10 másodpercre bekapcsol. A 10 másodpercen belül másik gomb megnyomására a LED háttérvilágítás kikapcsol. 15.Trapéz/nyíl gombok ( / fel, / le) A ferde szögű vetítésből adódóan torzult képet manuálisan korrigálja. Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #15 és #17 gombokkal mozogva lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. 16.AUTOM. Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. 17. Jobb Növeli a projektor hangerejét. Ha a képernyőmenü (OSD) aktív, akkor a(z) #4, #15 és #17 gombokkal mozogva lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. 18.FORRÁS Megjeleníti a jelforrás kiválasztó sávot. 19. SRS Az SRS funkció engedélyezése vagy letiltása. 20.TESZT Megjeleníti a tesztmintát. Áttekintés 13

14 A projektor elhelyezése A hely kiválasztása A projektor számára négy lehetséges felállítási hely jöhet szóba. A felállítási hely kiválasztása függ a szoba alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és a helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. 1. Elöl: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 3. Hátul: Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges. *A(z) Hátul paramétert a projektor beállítása után állítsa be. 2. Szemből mennyezeten: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászonnal szemben. A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet. *A(z) Szemből mennyezeten paramétert a projektor beállítása után állítsa be. 4. Hátulról mennyezeten: Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel avetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető vászonra és a BenQ mennyezeti szerelőkészletre is szükség van. *A(z) Hátulról mennyezeten paramétert a projektor beállítása után állítsa be. *A projektor pozíciójának megadásához: 1. Nyomja meg a(z) MENÜ/KILÉPÉS gombot a projektoron vagy a távirányítón, és nyomja a(z) / gombot addig, amíg a rendszer ki nem emeli a(z) Rendszerbeállítás menüpontot. 2. Nyomja meg a(z) / gombot a(z) Kivetítő pozíciója lehetőség kijelöléséhez, majd nyomja meg a(z) / gombot a helyes pozíció eléréséig. 14 A projektor elhelyezése

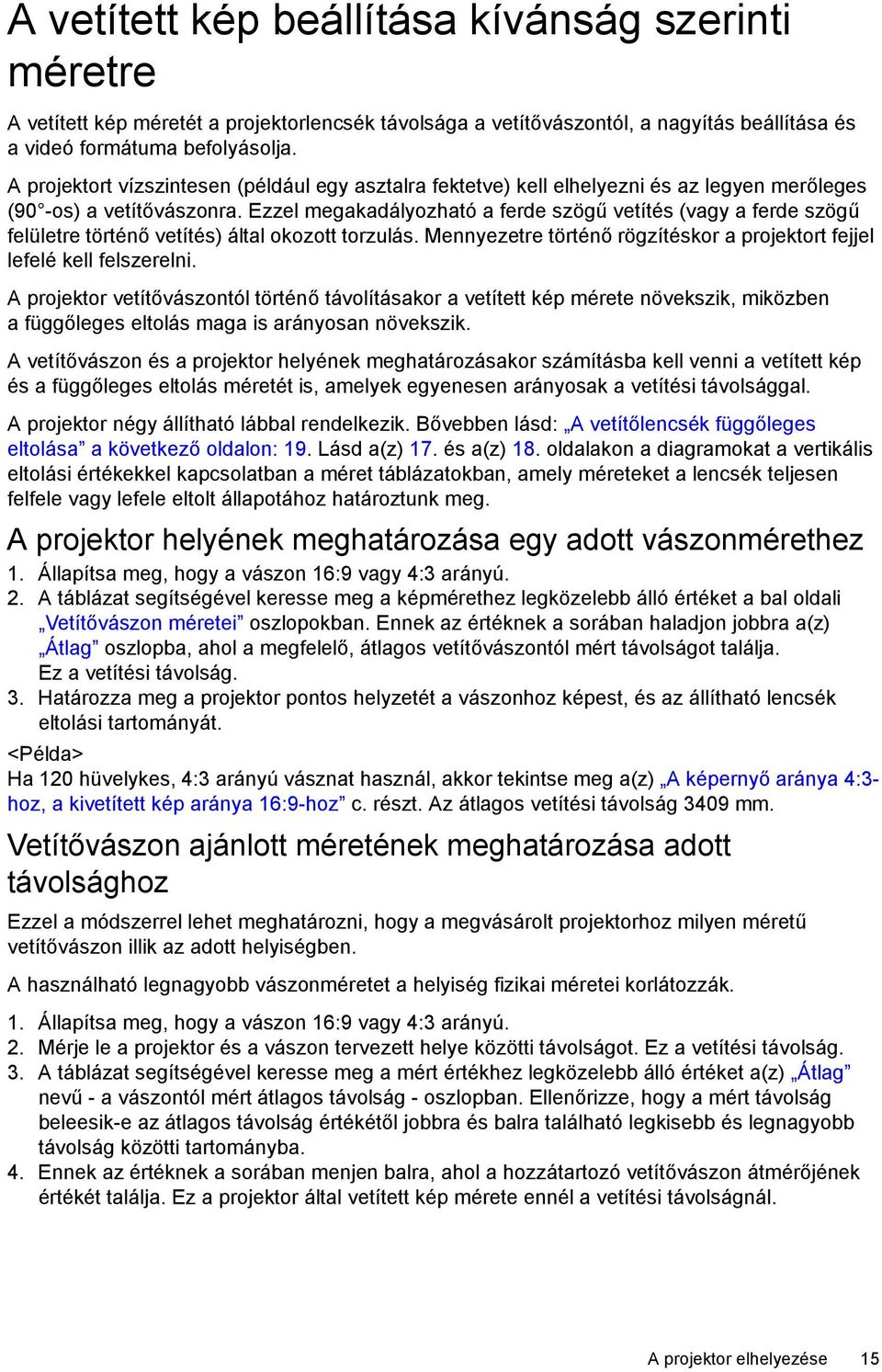

15 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét a projektorlencsék távolsága a vetítővászontól, a nagyítás beállítása és a videó formátuma befolyásolja. A projektort vízszintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90 -os) a vetítővászonra. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás. Mennyezetre történő rögzítéskor a projektort fejjel lefelé kell felszerelni. A projektor vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik. A vetítővászon és a projektor helyének meghatározásakor számításba kell venni a vetített kép és a függőleges eltolás méretét is, amelyek egyenesen arányosak a vetítési távolsággal. A projektor négy állítható lábbal rendelkezik. Bővebben lásd: A vetítőlencsék függőleges eltolása a következő oldalon: 19. Lásd a(z) 17. és a(z) 18. oldalakon a diagramokat a vertikális eltolási értékekkel kapcsolatban a méret táblázatokban, amely méreteket a lencsék teljesen felfele vagy lefele eltolt állapotához határoztunk meg. A projektor helyének meghatározása egy adott vászonmérethez 1. Állapítsa meg, hogy a vászon 16:9 vagy 4:3 arányú. 2. A táblázat segítségével keresse meg a képmérethez legközelebb álló értéket a bal oldali Vetítővászon méretei oszlopokban. Ennek az értéknek a sorában haladjon jobbra a(z) Átlag oszlopba, ahol a megfelelő, átlagos vetítővászontól mért távolságot találja. Ez a vetítési távolság. 3. Határozza meg a projektor pontos helyzetét a vászonhoz képest, és az állítható lencsék eltolási tartományát. <Példa> Ha 120 hüvelykes, 4:3 arányú vásznat használ, akkor tekintse meg a(z) A képernyő aránya 4:3- hoz, a kivetített kép aránya 16:9-hoz c. részt. Az átlagos vetítési távolság 3409 mm. Vetítővászon ajánlott méretének meghatározása adott távolsághoz Ezzel a módszerrel lehet meghatározni, hogy a megvásárolt projektorhoz milyen méretű vetítővászon illik az adott helyiségben. A használható legnagyobb vászonméretet a helyiség fizikai méretei korlátozzák. 1. Állapítsa meg, hogy a vászon 16:9 vagy 4:3 arányú. 2. Mérje le a projektor és a vászon tervezett helye közötti távolságot. Ez a vetítési távolság. 3. A táblázat segítségével keresse meg a mért értékhez legközelebb álló értéket a(z) Átlag nevű - a vászontól mért átlagos távolság - oszlopban. Ellenőrizze, hogy a mért távolság beleesik-e az átlagos távolság értékétől jobbra és balra található legkisebb és legnagyobb távolság közötti tartományba. 4. Ennek az értéknek a sorában menjen balra, ahol a hozzátartozó vetítővászon átmérőjének értékét találja. Ez a projektor által vetített kép mérete ennél a vetítési távolságnál. A projektor elhelyezése 15

16 <Példa> Ha 16:9 arányú vásznat használ, és a mért vetítési távolság 4000 mm, akkor tekintse meg a(z) A képernyő aránya 16:9-hoz, a kivetített kép aránya 16:9-hoz c. részt. A legközelebbi érték a(z) Átlag oszlopban a 4024 mm. A sorban előre haladva látható, hogy 130"-es vászonra lesz szükség. A(z) Vetítési távolság <D> [mm] a következő oldalon: 17 oszlop legkisebb és legnagyobb vetítési értékeinek ellenőrzésekor kiderül, hogy a 4000 mm mért vetítési távolsághoz a 120"-es és 140"-es vászon is megfelelő. A projektor beállítható (a nagyításvezérlő segítségével) ezekhez az eltérő méretű vásznakhoz is az adott vetítési távolság mellett. Ne feledje, hogy a különböző vászonméretekhez különböző függőleges eltolási értékek tartoznak. Ha a projektort (az ajánlottól) eltérő helyre helyezi, akkor azt felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. Ilyen esetben a kép némiképp torzulni fog. A torzulás a trapéztorzítás funkcióval javítható. Bővebben lásd: A képtorzulás kijavítása a következő oldalon: A projektor elhelyezése

17 Vetítési méretek 16:9 arányú vetítővászon telepítése Telepítés a padlóra Elhelyezés a mennyezeten <A> <B> <F> <G> <A> <E> <B> <D> <E> <C> <D> <F>: Vetítővászon <G>: Lencse középpont <C> <F>: Vetítővászon <F> <G> <G>: Lencse középpont A képernyő aránya 16:9-hoz, a kivetített kép aránya 16:9-hoz Átló <A> [hüvelyk (mm)] Vetítővászon méretei Magasság <B> [mm] Szélesség <C> [mm] Vetítési távolság <D> [mm] Min. távolság (legnagyobb nagyítással) Átlag Max. távolság (legkisebb nagyítással) Legalacsonyabb /legmagasabb lencse pozíció <E> [mm] 42 (1067) (1270) (1524) (1778) (2032) (2134) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (6350) A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. A projektor elhelyezése 17

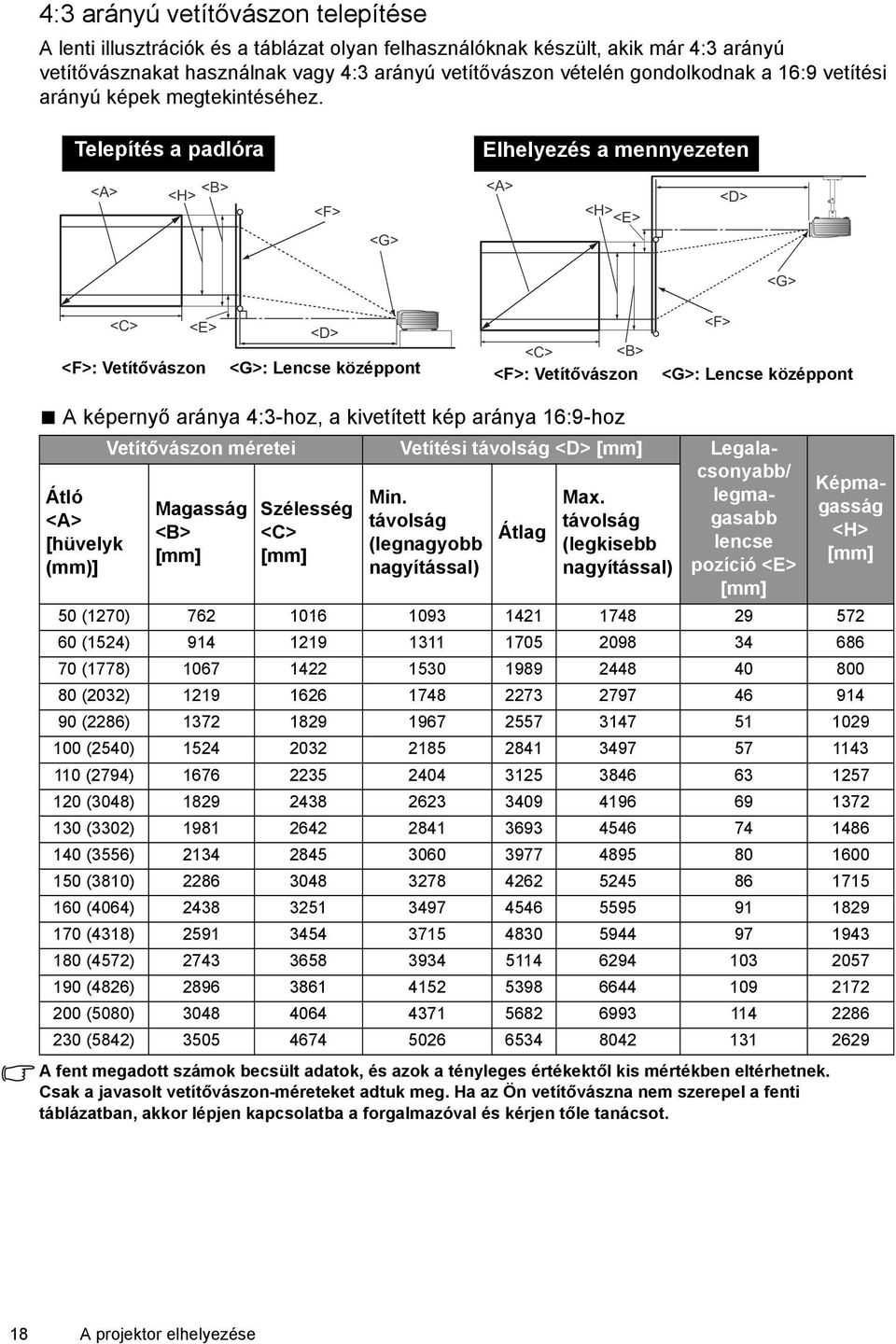

18 4:3 arányú vetítővászon telepítése A lenti illusztrációk és a táblázat olyan felhasználóknak készült, akik már 4:3 arányú vetítővásznakat használnak vagy 4:3 arányú vetítővászon vételén gondolkodnak a 16:9 vetítési arányú képek megtekintéséhez. Telepítés a padlóra Elhelyezés a mennyezeten <A> <B> <H> <F> <G> <A> <H> <E> <D> <G> <C> <E> <D> <F>: Vetítővászon <G>: Lencse középpont <C> <B> <F>: Vetítővászon <F> <G>: Lencse középpont A képernyő aránya 4:3-hoz, a kivetített kép aránya 16:9-hoz Vetítővászon méretei Vetítési távolság <D> [mm] Legalacsonyabb/ Átló Min. Max. legmagasabb Magasság Szélesség <A> távolság távolság <B> <C> Átlag [hüvelyk (legnagyobb (legkisebb lencse [mm] [mm] (mm)] nagyítással) nagyítással) pozíció <E> [mm] A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot. Képmagasság <H> [mm] 50 (1270) (1524) (1778) (2032) (2286) (2540) (2794) (3048) (3302) (3556) (3810) (4064) (4318) (4572) (4826) (5080) (5842) A projektor elhelyezése

19 A vetítőlencsék függőleges eltolása A függőleges lencse-elmozdulás vezérlővel flexibilisen állíthatja be a projektort. Lehetővé teszi a projektor pozicionálását kissé a kivetített képek felső szintje fölé vagy alá. A lencse-elmozdulást (eltolást) a kivetített kép magasságának százalékában adjuk meg. Azt a kivetített kép függőleges középpontjától való eltéréseként mérjük meg. A kar segítségével eltolhatja a lencséket felfelé vagy lefelé az engedélyezett tartományon belül - az Ön igényeinek megfelelően. A lencse-eltoló kar használata: 1. Oldja ki a kart, ehhez azt forgassa az óramutató járásával ellentétesen. 2. Mozgassa a kart, hogy módosítsa a kivetített kép helyét. 3. Zárja a kart, ehhez azt forgassa az óramutató járásával azonos irányba. Ha a vetítővászon pozíciója rögzített Vetítővászon % 30% 10% Projektor Ha a projektor pozíciója rögzített 130% 120% % A kart ne húzza túl. A lencse-eltolás állítása nem rontja a kép minőségét. Abban a ritka esetben, ha a megjelenített kép torzulna, akkor bővebben lásd A vetített kép beállítása a következő oldalon: 33. A projektor elhelyezése 19

20 Videoeszköz csatlakoztatása A projektort csatlakoztathatja tetszőleges videó eszközhöz, mint pl. videomagnóhoz, DVD vagy Blu-ray lejátszóhoz, digitális beltéri egységhez, kábeles vagy műholdas beltéri egységhez, játékkonzolhoz vagy digitális kamerához. A projektort csatlakoztathatja asztali vagy laptop PC-hez vagy Apple Macintosh számítógéphez. A projektor és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget biztosítanak. A választott módszer leginkább attól függ, hogy mely csatlakozások állnak rendelkezésre mind a projektoron, mind a videoforráson, a következők szerint: Csatlakozó neve Csatlakozó megjelenése Referencia (lásd) Képminőség HDMI HDMI eszközök csatlakoztatása a következő oldalon: 21 Legjobb Komponens Videó Komponens videoeszközök csatlakoztatása a következő oldalon: 22 Jobb S-Video S-videó vagy videoeszközök csatlakoztatása a következő oldalon: 22 Jó Videó S-videó vagy videoeszközök csatlakoztatása a következő oldalon: 22 Normál PC (D-SUB) Számítógép csatlakoztatása a következő oldalon: 23 Jobb Előkészületek Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen arra, hogy csak az adott forráshoz tartozó kábelt/csatlakozót használja. 3. Figyeljen arra, hogy az összes kábelcsatlakozót biztosan csatlakoztassa a készülékek aljzataihoz. Vegye figyelembe, hogy az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd A csomag tartalma a következő oldalon: 7). A legtöbb kábel kereskedelmi forgalomban kapható/elektronikai üzletben beszerezhető. 20 Videoeszköz csatlakoztatása

21 HDMI eszközök csatlakoztatása HDMI eszköz csatlakoztatás a projektorhoz HDMI kábellel A HDMI (High-Definition Multimedia Interface) támogatja a tömörítetlen videoadat átvitelt a kompatibilis eszközök között, például digitális televízió egységek, DVD vagy Blu-ray lejátszók és kijelzők között, egy egyszerű kábelen keresztül. Teljesen digitális látvány- és hangzásélményt nyújt. A HDMI eszközök és a projektor között HDMI kábelt kell használni. HDMI eszköz: DVD lejátszó, digitális beltéri egység stb. Győződjön meg arról, hogy a HDMI jelhez amegfelelő bemeneti forrást választja ki, bővebben lásd HDMI beáll. a következő oldalon: 57. HDMI kábel HDMI eszköz csatlakoztatás a projektorhoz vezeték nélkül A projektor és a HDMI eszköz között vezeték nélküli kapcsolat is létesíthető. Mivel a projektorban beépített HDMI adóvevő van, amikor egy HDMI eszközre csatlakoztatja a kapott vezetékmentes adóvevőt, akkor a projektot a csatlakoztatott HDMI forrásról származó tartalmat fogja kivetíteni. Bővebben lásd: A vezeték nélküli jeladó használata a következő oldalon: 24. A kivetített képpel fellépő jelinterferencia megelőzéséhez a projektor használatakor, kérjük, ellenőrizze, hogy nincsenek más eszközök a projektortól 3 méteren belül, melyek támogatják az 5 GHz-es vezeték nélküli jeleket. Ilyenek lehetnek például a hozzáférési pontok/routerek, a vezeték nélküli kártyát/dongle eszközök, az 5,8 GHz-es vezeték nélküli egerek, 5,8 GHz-es digitális telefonok, bizonyos Wimax termékek, bizonyos Autopass kártyák vagy AC Wi- Fi-vel felszerelt eszközök. Mivel a vezeték nélküli/sugárzással működő eszközök, melyek 5 GHz frekvencia tartományon működnek (pl.: ipari routerek vagy otthoni digitális telefonok, stb.) eltérő teljesítménye potenciálisan károsan befolyásolhatja a kivetített képet, javasoljuk, hogy legalább 3 méter távolságot biztonsíton a projektor és az ilyen eszközök között. HDMI eszköz: DVD lejátszó, digitális beltéri egység stb. Vezetékmentes HDMI adóvevő Adóvevő USB adapter A HDMI jel csatlakoztatáshoz válassza ki a forrás választó sávon a "Wireless" lehetőséget. Bővebben lásd Bemenőforrás kiválasztása a következő oldalon: 29. Videoeszköz csatlakoztatása 21

22 Komponens videoeszközök csatlakoztatása Figyeljen oda, hogy a megfelelő színű kábeleket a megfelelő színű csatlakozókhoz csatlakoztassa. A videojelet adó eszközökhöz az RCA típusú komponens videocsatlakozódugókat mellékeltük. Az önálló audiokábelt egy megfelelő erősítőhöz kell csatlakoztatni. A/V eszköz: DVD lejátszó, digitális beltéri egység stb. Az audiokimeneti csatlakozóktól Az audiobemeneti csatlakozókhoz Komponens videokábel S-videó vagy videoeszközök csatlakoztatása Az S-video vagy a kompozit videokábel egyikét kell az eszközhöz csatlakoztatni, sohasem egyszerre mind a kettőt. Az önálló audiokábelt egy megfelelő erősítőhöz kell csatlakoztatni. A/V eszköz Az audiokimeneti csatlakozóktól Az audiobemeneti csatlakozókhoz S-Video kábel vagy Videokábel Ha a projektor és a videojelet adó készülék között már létrehozott komponens video-kapcsolatot, akkor a készülékhez nem kell újból csatlakozni S-Videó vagy kompozit Video használatával, mert ez egy szükségtelen második, gyengébb képminőségű kapcsolatot hoz létre. Csak akkor kell a kompozit videót a csatlakoztatáshoz használni, ha a videojelet szolgáltató készüléken sem a komponens videó sem az S-Video nem támogatott (például egyes analóg videokamerák esetén). Ha a választott videokép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor kérjük, ellenőrizze, hogy a videojelforrás be van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. 22 Videoeszköz csatlakoztatása

23 Számítógép csatlakoztatása A VGA kábel segítségével csatlakoztassa a projektort számítógéphez. Asztali vagy hordozható számítógép Az audiokimeneti csatlakozótól Az audiobemeneti csatlakozókhoz VGA kábel Sok laptop esetében a külső videoport nem kapcsolódik fel, amikor a projektorhoz csatlakoztatja. Általában az Fn + F3 vagy a CRT/LCD billentyűkombináció kapcsolja ki és be a külső megjelenítőt. CRT/ LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az Fn és a felirattal ellátott funkcióbillentyűt egyszerre. A laptopja billentyűkombinációra vonatkozó bővebb információkért olvassa el a laptopjához mellékelt dokumentációt. Videoeszköz csatlakoztatása 23

24 A vezeték nélküli jeladó használata A termék tulajdonságai A vezeték nélküli jeladó tulajdonságai Host interfész Gomb Üzemi feszültség Áramfogyasztás Fel/Le Link Adatsebesség Vezeték nélküli működési tartomány A BenQ vezeték nélküli jeladó az Ön modelljével kiválóan működhet ezekkel a HDMI eszközökkel: Modell A kiadvány készítésekor a BenQ elvégezte a teszteket a fent felsorolt eszközökkel. Lehetséges, hogy a kompatibilitási listán nem szereplő HDMI eszköz nem fog megfelelően működni cégünk vezeték nélküli jeladójával. Támogatott időzítés a vezeték nélküli HDMI bemeneti időzítéshez Támogatott időzítés a Videó bemenethez HDMI A. típus x1 a HDMI lejátszó eszközök bemenetéhez Total 1 gomb az Rx regisztrációjához (Tartsa lenyomva legalább 3 másodpercig) 5 V +/- 5 % a micro USB esetén 3 Watt 1080p / 59 Hz (5 V / 0,6 A) 2,4 Watt 720p / 60 Hz (5 V / 0,48 A) Lefelé irányuló kapcsolati csatorna max. 1 Mbps-sel az adatokhoz és vezérléshez Felfelé irányuló kapcsolati csatorna max. 100 Kbps-sel az adatokhoz és vezérléshez 0~8 m NLOS (falak nélkül) Beltéren. Az átvitel minősége függ a rendszerlaptól és a közvetlen környezettől. Forrás 1 PS3 lejátszó (Játékkonzol) 2 Philips-BDP3100 (BD lejátszó) 3 Asztali számítógép ASUS ENGTS250 grafikus kártyával 4 Asztali számítógép ASUS EMGTS450 grafikus kártyával 5 Sony BDP-S360 (BD lejátszó) 6 LG BD 350 (BD lejátszó) Időzítés Felbontás V. frekv. (Hz) H. frekv. (khz) Videókártya órajelfrekvenciája (MHz) 480p 720x480 59,94 31, p 720x ,5 27, p 720x , /50p 1280x ,5 74,25 720/ x720 59,94 44,955 74, /60p 1280x ,25 24 A vezeték nélküli jeladó használata

25 1080/29,97p 1920x ,97 16,858 37, /30p 1920x ,75 74, /50i 1920x ,13 74, /59i 1920x ,94 33,716 74, /60i 1920x ,75 74, /50p 1920x ,25 148,5 1080/59p 1920x ,94 67, , /60p 1920x ,5 148,5 1080/24p* 1920x ,25 *Támogatott időzítés a 3D jelhez, Frame Packing formátumban. Támogatott időzítés a számítógép bemenethez Felbontás 640 x x 600 Mód Üzemállapot jelzőfény Üzenet és jelentés Frissítési ráta (Hz) H. frekv. (khz) Óra (MHz) VGA_60 59,94 31,469 25,175 VGA_72 72,809 37,861 31,5 SVGA_60 60,317 37, SVGA_72 72,188 48, XGA_60 60,004 48, x 768 XGA_70 70,069 56, x ,7 85, x x 768_60 59,87 47,776 79, x 1024 SXGA_60 60,02 63, x x 768_60 Állapot 60,015 47,712 85,5 LED 1. lépés: Bekapcsolás nincs 2. lépés: Regisztrálás lassú villogás 3. lépés: Csatolás lassú villogás 4. lépés: Csatlakoztatva nincs 5. lépés: Videó lejátszása folyamatos fény Linking Üzenet Wireless off Connecting to BenQ Tx Connected to BenQ Tx, please check video source Jelentés Ha már korábban létrejött a vezeték nélküli hálózat a projektor és a HDMI eszköz között, amikor bekapcsolja a készüléket, ez az üzenet jelenik meg, mely jelzi, hogy a hálózat épp kapcsolatot létesít. A vezeték nélküli hálózat hibáját jelzi három percig tartó keresés után. A HDMI eszközzel való sikeres csatlakozást jelzi. Jelzi, hogy nincs jel a HDMI eszközből. A vezeték nélküli jeladó használata 25

26 A vezeték nélküli jeladó szinkronizálása A gyári alapértelmezett konfiguráció párosítja a HDMI forráseszközt a projektorral. Ha a csatlakozás sikertelen, kövesse az alábbi lépéseket a párosítás elvégzéséhez. 1. Csatlakoztassa a vezeték nélküli jeladót és egy HDMI forráseszközt. (Pl.: Blu-ray, DVD lejátszó, AV-R lejátszó, set top boksz vagy játékkonzol.) 2. Kapcsolja be a projektort. 3. Válassza a Vezeték nélküli opciót a forráskiválasztó sávban. 4. Nyomja meg a MENÜ/KILÉPÉS gombot a projektoron vagy a távirányítón, és válassza a Rendszerbeállítás menüt. 5. Állítsa a Vezetéknélküli szinkronizálás opciót Be helyzetbe. Ha bekapcsolta a Vezetéknélküli szinkronizálás opciót, a projektor nem válaszol a projektorról vagy a távirányítóról érkező billentyűparancsokra, kivéve a be- és kikapcsolásra vonatkozó [On] és [Off] gombok. Ha véletlenül indította el ezt a funkciót, kérjük, indítsa újra a projektort a beállítások mentéséhez. 6. A következő sorrendben nyomja meg a távirányítón lévő gombokat: (3 ~ 6 másodpercig) > >. Kérjük, irányítsa a távirányítót a projektor hátoldalán lévő IR-szenzor felé. 7. Amikor a Select Video Source menü megjelenik, kattintson a Settings lehetőségre. 8. A Settings menüben kattintson az Add New Video Source lehetőségre. 26 A vezeték nélküli jeladó használata

27 9. Amikor a Please Press Registration Button on Transmitter üzenet megjelenik, nyomja le a megfelelő gombot a vezeték nélküli jeladón. 10.Amikor a Adding BENQ Tx üzenet megjelenik, válassza az OK lehetőséget. 11. Amikor a Adding BENQ Tx üzenet eltűnik, a szinkronizáló funkció sikeresen befejeződött. 12.A beállítások visszaállításához indítsa újra a projektort. A vezeték nélküli jeladó használata 27

28 A projektor használata Előkészületek 1. Csatlakoztassa, majd kapcsolja be az összes csatlakoztatott készüléket. 2. Ha még nem csatlakoztatta, akkor csatlakoztassa a projektor hátuljához a mellékelt hálózati kábelt. 3. Csatlakoztassa a hálózati kábel másik végét a fali dugaljhoz és kapcsolja azt be (ha van azon kapcsoló). Kérjük, csak eredeti tartozékokat (pl. tápkábelt) használjon az eszközhöz, hogy megelőzze a potenciális veszélyeket, pl. az áramütést vagy atűzveszélyt. A projektor bekapcsolása Kövesse a lenti lépéseket. 1. Ellenőrizze, hogy a bekapcsolás visszajelző lámpája narancssárgán világít-e a bekapcsolás után. 2. Nyomja le és tartsa lenyomva a(z) POWER (Főkapcsoló) ( ) gombot a projektoron vagy a -t a távirányítón a projektor bekapcsolásához. Amint a lámpa világítani kezd, a Bekapcsolási dallamot hallhatja. A(z) ÁRAM állapotjelző lámpa előbb zölden villogni kezd, majd folyamatosan zöld színnel világít a projektor bekapcsolt állapotában. A bekapcsolást jelző hang kikapcsolásának módját lásd Lekapcsolás: Be-/kikapcsolás hangjelzése a következő oldalon: A ventillátorok bekapcsolnak és a vásznon az induló képernyő jelenik meg pár másodpercig, amíg a termék bemelegszik. A projektor a melegítés során nem reagál a parancsokra. 4. Ha jelszót kell megadni, akkor a nyíl billentyűk segítségével adja meg a hatjegyű jelszót. Bővebben lásd A jelszavas védelem használata a következő oldalon: Addig, amíg a projektor beazonosítja a bemeneti forrásokat a Source Searching... (Forrás keresése...) felirat jelenik meg a vásznon. A felirat addig látható a vásznon, amíg a termék egy érvényes jelet nem talál. Bővebben lásd Bemenőforrás kiválasztása a következő oldalon: Ha a bejövő jel horizontális frekvenciája túllépi a projektor működési tartományát, akkor a No Signal (Nincs jel) üzenet jelenik meg a vásznon. A felirat addig látható a vásznon, amíg a bemenőforrást le nem cseréli egy megfelelőre. 28 A projektor használata

29 Bemenőforrás kiválasztása A projektor egyidejűleg több készülékhez kapcsolódhat. A projektor a bekapcsoláskor megpróbál a legutoljára használt bemenőforráshoz csatlakozni, ahhoz, amit a projektor a lekapcsolása előtt használt. Videoforrás kiválasztásához: Távirányító vagy a projektor használatával 1. Nyomja meg a(z) FORRÁS gombot a projektoron vagy a távirányítón. Erre megjelenik a jelforrás kiválasztó sáv. 2. Nyomja a(z) / gombot a kívánt jel kiválasztásáig, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. Az OSD menü használata 1. Nyomja meg a(z) MENÜ/KILÉPÉS, majd a(z) / gombot, míg a(z) Rendszerbeállítás menü ki nem lesz jelölve. 2. Nyomja meg a(z) gombot a(z) Forrás megadása kijelöléséhez, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. Erre megjelenik a jelforrás kiválasztó sáv. 3. Nyomja meg többször a(z) / gombot a kívánt jel kiválasztásáig, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képernyőn. Ha a projektorhoz több készülék csatlakozik, akkor a lépések megismétlésével megkeresheti a többi jelet is. A forrást át is nevezheti: 1. Nyomja meg a(z) MENÜ/KILÉPÉS, majd a(z) / gombot, míg a(z) Rendszerbeállítás menü ki nem lesz jelölve. 2. Nyomja meg a(z) gombot a(z) Forrás átnev. kijelöléséhez, majd nyomja meg a(z) MODE/ ENTER (MÓD/BELÉPÉS) gombot. Megjelenik a(z) Forrás átnev. lap. 3. Nyomja a(z) / / / gombot a kívánt jel kiválasztásáig, majd nyomja meg a(z) MODE/ ENTER (MÓD/BELÉPÉS) gombot. Ha szeretné, hogy a projektor automatikusan keresse a jeleket, akkor válassza a(z) Be lehetőséget a(z) Rendszerbeállítás > Auto forráskeresés menüpontban.képméret és tisztaság finomhangolása 1. A vetített kép beállítása a kívánt méretre a zoom gyűrűvel történhet. HDMI 1 HDMI 2 Video S-Video Component 1 Component 2 PC Wireless MEGJEGYZÉS: A projektor az érvényes bemeneti források keresése során felülről lefele ellenőrzi az elérhető jeleket, amit a forráskiválasztó sáv jelez. 2. A fókuszáló gyűrű forgatásával tegye élessé a képet. A projektor használata 29

30 A menük használata A projektor a különböző beállításokhoz egy többnyelvű képernyőmenüvel (OSD) rendelkezik. Az OSD menü szerkezete az alábbi. Főmenü ikon Kijelölés Főmenü Kép -- alapvető Elõre megadott mód Felh. mód kezelése Mozi Fényerő Kontraszt Almenü Szín Árnyalat Élesség Állapot Aktuális bemeneti forrás Bőrtónus 3 Színhőmérséklet Képkocka interpoláció Izzó be Speciális... Képbeállítás visszaállítása S-Video Natív izzó KI Takarékos Vissza Az előző lapra történő visszatéréshez, illetve a kilépéshez nyomja meg a(z) MENÜ/ KILÉPÉS gombot. Az OSD menü használatához kérjük, állítsa az OSD menüt az Ön által előnyben részesített nyelvre. 1. Az OSD menü megjelenítéséhez nyomja meg a(z) MENÜ/KILÉPÉS gombot a projektoron vagy a távirányítón. 3. A(z) gombbal jelölje ki a(z) Nyelv opciót, és a(z) / gombokkal pedig válassza ki a használni kívánt nyelvet. Kép -- alapvető Rendszerbeállítás Előre megadott mód Felh. mód kezelése Fényerő 50 Kontraszt 50 Szín 50 Árnyalat 50 Élesség 2 Bőrtónus 3 Színhőmérséklet Mozi Natív izzó Nyelv Indítóképernyő Kivetítő pozíciója Autom. Ki Alvás időzítő Menübeállítások Forrás megadása Forrás átnev. Auto forráskeresés Magyar BenQ Elöl Letiltás Letiltás KI Képkocka interpoláció KI Izzó be Speciális... Takarékos Képbeállítás visszaállítása S-Video Vissza S-Video Vissza 2. A(z) / gombokkal jelölje ki a(z) Rendszerbeállítás menüt. Rendszerbeállítás Nyelv Indítóképernyő Kivetítő pozíciója Autom. Ki Alvás időzítő Menübeállítások Forrás megadása Forrás átnev. Auto forráskeresés Magyar BenQ Elöl Letiltás Letiltás KI 4. A beállítások mentéséhez, és a menüpontból való kilépéshez nyomja meg kétszer* a(z) MENÜ/ KILÉPÉS gombot. *Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt. S-Video Vissza A projektor biztosítása Biztonsági kábelzár használata A projektort védett/biztonságos helyen kell elhelyezni a lopás megelőzéséhez. Ha ez nem lehetséges, akkor vásároljon a projektor védelméhez zárat, például egy Kensington zárat. A Kensington zárnyílás a projektor oldalán található. Bővebben lásd a(z) 20. elemet a(z) 11. oldalon. A Kensington biztonsági kábelzár általában kulcs(ok) és egy zár kombinációja. Használatának módját lásd a zár dokumentációjában. 30 A projektor használata

31 A jelszavas védelem használata Biztonsági okokból és az illetéktelen használat megakadályozása érdekében a projektor jelszavas védelmi lehetőséggel rendelkezik. A jelszavat a képernyőmenün (OSD) keresztül lehet beállítani. A jelszó beállítása és a funkció kiválasztása után a projektort jelszó védi. Azok a felhasználók, akik nem ismerik a jelszót nem tudják a projektort használni. Kellemetlen helyzetbe kerülhet, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig jegyezze fel a kézikönyvben, majd őrizze a kézikönyvet biztonságos helyen a későbbi használathoz. Jelszó beállítása Miután a jelszót beállította és aktiválta a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót. 1. Nyomja meg a(z) MENÜ/KILÉPÉS gombot a projektoron vagy Új jelszó megadása a távirányítón, és nyomja a(z) / gombot addig, amíg a rendszer ki nem emeli a(z) Advanced Setup (További beállítások) menüpontot. 2. Nyomja meg a(z) gombot a(z) Jelszó kijelöléséhez, majd nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. Vissza Megjelenik a(z) Jelszó lap. 3. Jelölje ki a(z) Jelszóváltoztatás elemet és nyomja meg a(z) MODE/ENTER (MÓD/BELÉPÉS) gombot. Megjelenik a(z) Jelszó megadása lap. 4. Ahogy a képen látható, a négy nyíl billentyű (,,, ) rendre négy számjegyet jelöl (1, 2, 3, 4). A beállítani kívánt jelszónak megfelelően a projektoron vagy a távirányítón a nyíl billentyűk megnyomásával adjon meg egy hat számjegyű számot jelszónak. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítását követően a rendszer visszalép az OSD menü Jelszó lapjára. FONTOS: A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: 5. Jelölje ki a(z) Bekapcsolási lezárás lehetőséget, majd nyomja meg a(z) / gombot a(z) Be elem kiválasztásához. 6. Hagyja jóvá az aktuális jelszót. 7. Az OSD menü bezárásához nyomja meg a(z) MENÜ/KILÉPÉS gombot. Ha elfelejti a jelszót Ha a jelszavas védelmet aktiválta, akkor a projektor minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Hibásan megadott jelszó esetén három másodpercre megjelenik a jobb oldalt látható hibaüzenet, majd megjelenik a(z) Jelszó megadása lap. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd: Az elfelejtett jelszavak esetére szóló eljárás a következő oldalon: 32. Ha egymást követően ötször sem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol. Hibás jelszó Próbálja meg újra. A projektor használata 31

32 Az elfelejtett jelszavak esetére szóló eljárás 1. Jelenítse meg a(z) Jelszó megadása lapot a képernyőn. Nyomja meg hosszan (3 másodpercig) a(z) AUTOM. gombot a projektoron vagy a távirányítón. Erre a projektor egy kódolt számot fog megjeleníti a vásznon. Ahogy a jobb oldali ábrán látható, az XXXX egy számot jelöl, amely az egyes modelleknél eltérő. 2. Jegyezze fel ezt a számot, és kapcsolja ki a projektort. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója. A jelszó megváltoztatása 1. Nyomja meg a(z) MENÜ/KILÉPÉS gombot a projektoron vagy a távirányítón, és nyomja a(z) / gombot addig, amíg a rendszer ki nem emeli a(z) Advanced Setup (További beállítások) menüpontot. 2. Nyomja meg a(z) / gombot a(z) Jelszó kijelöléséhez, majd nyomja meg a(z) MODE/ ENTER (MÓD/BELÉPÉS) gombot. Megjelenik a(z) Jelszó lap. 3. Jelölje ki a(z) Jelszóváltoztatás elemet és nyomja meg a(z) MODE/ENTER (MÓD/ BELÉPÉS) gombot. Megjelenik a(z) Jelenlegi jelszó megadása lap. 4. Írja be a régi jelszót. Helyesen megadott jelszó esetén megjelenik a(z) Új jelszó megadása üzenet. Ha a megadott jelszó helytelen, akkor három másodpercre megjelenik egy hibaüzenet, majd a megjelenő Jelenlegi jelszó megadása üzenettel megismételheti a jelszóbevitelt. A jelszómódosítási művelet megszakításához nyomja meg a(z) MENÜ/ KILÉPÉS gombot, vagy próbáljon megadni egy másik jelszót. 5. Írja be az új jelszót. FONTOS: A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 6. A jelszó ismételt beírásával erősítse meg az új jelszót. 7. A projektor új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia. 8. Az OSD menü bezárásához nyomja meg a(z) MENÜ/KILÉPÉS gombot. A jelszavas védelem kikapcsolása JELSZÓ TÖRLÉSE Jegyezze le ezt a visszafejtő kódot, majd forduljon a BenQ ügyfélszolgálathoz. Recall Code (Jelszóvisszahívó kód): XXX XXX XXX XXX A jelszavas védelem kikapcsolásához lépjen vissza a(z) Advanced Setup (További beállítások) > Jelszó menüpontba. Jelölje ki a(z) Bekapcsolási lezárás lehetőséget, majd nyomja meg a(z) / gombot a(z) KI elem kiválasztásához. Megjelenik a(z) Jelenlegi jelszó megadása üzenet. Adja meg a jelenlegi jelszót. Ha a jelszót helyesen adta meg, akkor a rendszer visszalép az OSD menü Jelszó lapjára, és a(z) Bekapcsolási lezárás sorban a(z) KI felirat jelenik meg. A projektor a következő indításkor már nem fogja kérni a jelszót. Ha a megadott jelszó helytelen, akkor három másodpercre megjelenik egy hibaüzenet, majd a megjelenő Jelenlegi jelszó megadása üzenettel megismételheti a jelszóbevitelt. A jelszómódosítási művelet megszakításához nyomja meg a(z) MENÜ/ KILÉPÉS gombot, vagy próbáljon megadni egy másik jelszót. Vegye figyelembe, hogy bár a jelszavas védelmet kikapcsolta, de a régi jelszót meg kell őriznie arra az esetre, ha később szükség lenne annak ismételt megadására, amikor megint aktiválni szeretné a jelszavas védelmet. Kilépés 32 A projektor használata
