1 W1060 Digitális kivetítő Használati utasítás Üdvözöljük!

2 Tartalomjegyzék Fontos biztonsági tudnivalók...3 Bevezetés...7 A kivetítő jellemzői... 7 A csomag tartalma... 8 A kivetítő külső nézete... 9 Kezelőszervek és működésük A kivetítő elhelyezése...15 A hely kiválasztása A vetített kép beállítása kívánság szerinti méretre Csatlakozások...19 Számítógép vagy monitor csatlakoztatása Videoforrás eszközök csatlakoztatása HDMI forráseszközök csatlakoztatása Működés...25 A kivetítő indítása A menük használata A kivetítő rögzítése A jelszavas védelem használata Bejövő jel váltása A vetített kép beállítása Részlet keresése nagyítással A képoldalarány kiválasztása Az optimális kép elérése A kép elrejtése Az elalvási időzítő beállítása Távvezérlő vevőegység A kép kimerevítése Működés magas tengerszint feletti környezetben A hang beállítása A kivetítő menüjének testreszabása A kivetítő kikapcsolása Menü műveletek Karbantartás...52 A kivetítő ápolása Lámpa információk Hibaelhárítás...59 Műszaki adatok...60 A kivetítő műszaki adatai Méretek Időzítés táblázat Garancia és szerzői jogi információk Tartalomjegyzék

3 Fontos biztonsági tudnivalók A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat. Biztonsági előírások 1. A kivetítő használata előtt kérjük, olvassa el a kézikönyvet. Őrizze meg későbbi használatra. 2. A kivetítő működése közben ne nézzen közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét. 4. Egyes országokban a hálózati feszültség NEM stabil. A kivetítőt úgy terveztük, hogy az működjön a 100 V- tól a 240 V-ig terjedő váltakozó áramú hálózatokban, de az nem tolerálja a ±10 V-nál nagyobb feszültségingadozást. Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a kivetítőt stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra. 3. Bízza a javítást képzett szakemberre. 5. A kivetítő működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. A lencséket ideiglenesen ki lehet kapcsolni a kivetítőn vagy a távirányítón a ÜRES megnyomásával. Fontos biztonsági tudnivalók 3

4 Biztonsági utasítások (folytatás) 6. A lámpa rendkívül forróvá válik működés közben. A lámpa burkolatának csere céljából történő felnyitása előtt legalább 45 percig hagyja hűlni a kivetítőt. 9. Ne helyezze ezt a terméket labilis kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megsérülhet. 7. A lámpát névleges élettartamán túl nem szabad működtetni. Anévleges élettartamukon messze túlmenő használat következtében a lámpák ritkán eltörhetnek. 8. Soha ne cseréljen lámpaszerelvényt vagy bármilyen elektronikus alkatrészt, ha a kivetítő csatlakozik az elektromos hálózathoz. 10. Ne kísérelje meg szétszerelni a kivetítőt. A belül található veszélyes nagyfeszültség halált okozhat, ha áram alatt levő részhez ér. Az egyetlen, felhasználó által szervizelhető alkatrész a lámpa, amely saját, levehető fedéllel rendelkezik. Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. 11. A kivetítő működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normál jelenség, nem hiba. 4 Fontos biztonsági tudnivalók

5 Biztonsági utasítások (folytatás) 12. Ne helyezze a kivetítőt az alábbi környezetbe. - Rosszan szellőző vagy szűk helyen. A kivetítők legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása. - Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében. - Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a kivetítő élettartamát és homályosabbá téve a képet. 13. Ne zárja el a szellőzőnyílásokat. - A kivetítőt ne helyezze takaróra, ágyneműre vagy más puha felületre. - A kivetítőt nem szabad ruhával vagy más tárggyal letakarni. - Ne helyezzen gyúlékony anyagot a kivetítő közelébe. - Tűzriasztók közelébe. - Olyan helyek, ahol a környezet hőmérséklete 35 C / 95 F fölötti. - A m ( láb) tengerszint feletti magasságot meghaladó helyekre. Ha a szellőzőnyílásokat akadályozza, akkor a kivetítő túlmelegedhet, amit tüzet okozhat. 14. A kivetítőt mindig egyenletes, vízszintes felületre helyezve használja. - Ne használja bal-jobb irányban 10 foknál nagyobb mértékben, vagy előre-hátra irányban 15 foknál nagyobb mértékben megdöntött helyzetben. A kivetítő használata nem teljesen vízszintes helyzetben a lámpa hibás működését vagy károsodását okozhatja m ( láb) 15. Ne állítsa függőleges helyzetbe a kivetítőt. Ilyenkor a kivetítő felborulhat, ami sérüléssel járhat vagy kárt okozhat a kivetítőben. 0 m (0 láb) Fontos biztonsági tudnivalók 5

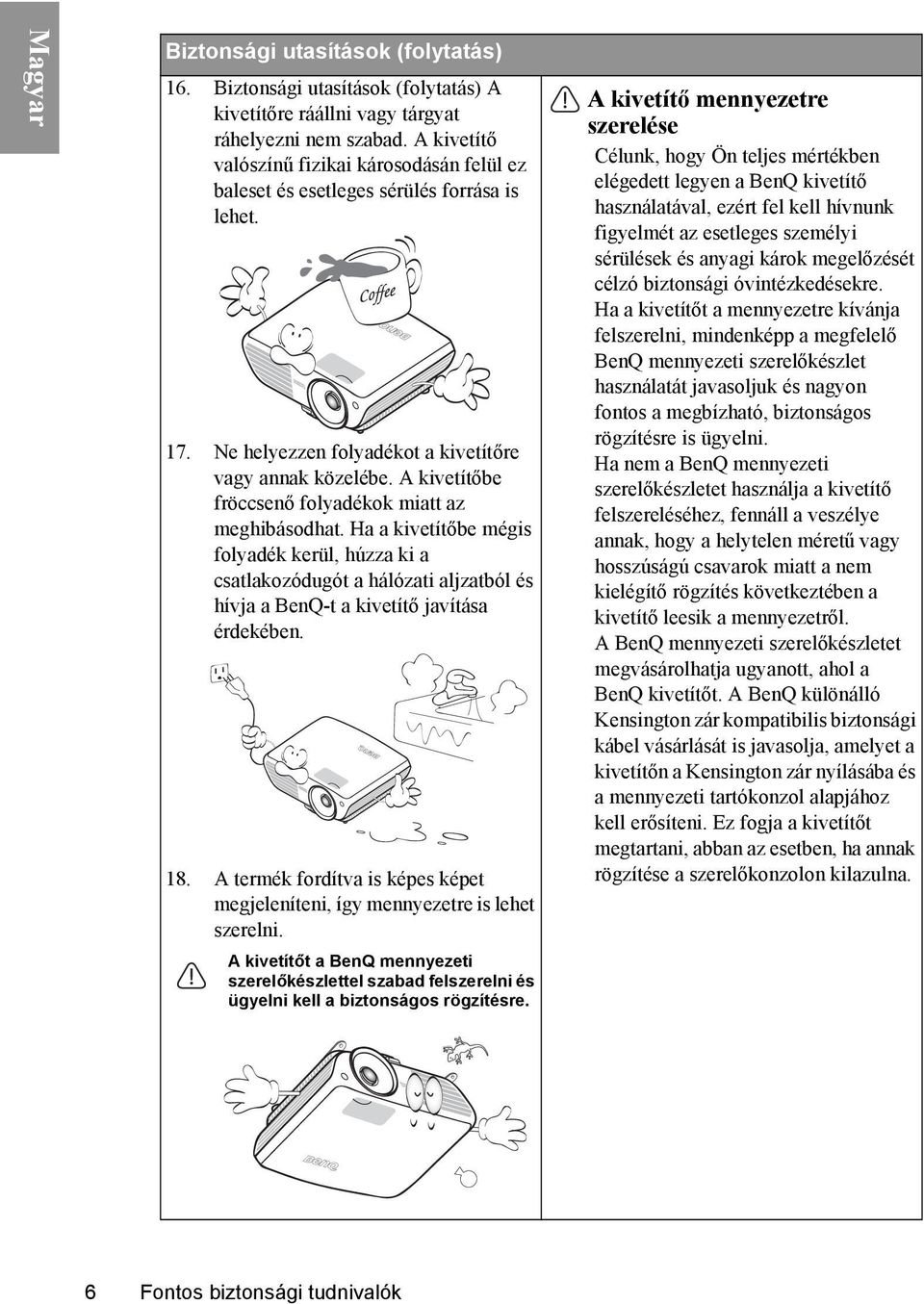

6 Biztonsági utasítások (folytatás) 16. Biztonsági utasítások (folytatás) A kivetítőre ráállni vagy tárgyat ráhelyezni nem szabad. A kivetítő valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet. 17. Ne helyezzen folyadékot a kivetítőre vagy annak közelébe. A kivetítőbe fröccsenő folyadékok miatt az meghibásodhat. Ha a kivetítőbe mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a kivetítő javítása érdekében. 18. A termék fordítva is képes képet megjeleníteni, így mennyezetre is lehet szerelni. A kivetítőt a BenQ mennyezeti szerelőkészlettel szabad felszerelni és ügyelni kell a biztonságos rögzítésre. A kivetítő mennyezetre szerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ kivetítő használatával, ezért fel kell hívnunk figyelmét az esetleges személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Ha a kivetítőt a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ mennyezeti szerelőkészletet használja a kivetítő felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a kivetítő leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ kivetítőt. A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a kivetítőn a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a kivetítőt megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna. 6 Fontos biztonsági tudnivalók

7 Bevezetés A kivetítő jellemzői A kivetítő megbízhatósága és könnyű használhatósága a nagy teljesítményű kivetítő optika és a felhasználóközpontú kialakítás ötvözésének eredménye. A kivetítő jellemzői a következők: Gyors automatikus keresés gyorsítja a jel detektálási folyamatot Választható jelszavas védelem Tetszés szerinti színkorrekciót lehetővé tevő 3D színkezelés A választható gyorsított hűtés funkcióval a kivetítő rövidebb idő alatt hűl le A legjobb képminőség egygombos automatikus állítással A torzult kép javítása digitális trapéztorzítás korrekcióval Adat/videó megjelenítéshez állítható színegyensúly Nagy fényerejű vetítő lámpa 1,07 milliárd megjelenített szín Többnyelvű képernyőmenü (OSD) Váltható a normál és az energiatakarékos üzemmódok között, hogy csökkentse a fogyasztást Komponens HDTV kompatibilis (YPbPr) Kiváló minőségű lencsék manuális zoommal Beépített hangszórók, ami kevert mono audiót biztosít, ha az audió bemenet csatlakoztatva van Erőteljes AV funkció a minőségi képért HDCP-kompatibilitás Kettős HDMI bemenetek Automata trapéztorzítás funkció a torzítás kiküszöböléséhez. A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig egyenes arányban. A lámpa fényereje idővel a lámpa gyártója által megadott határok között csökkenhet. Ez teljesen normális. Bevezetés 7

8 2011 P/N: 4J.J Dansk Suomi Norsk 2011 P/N:5B.J A csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie. Mellékelt tartozékok A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől. Kivetítő Távirányító elemmel (UK) (US) (KOREA) (CHINA) (AU) (JAPAN) (EU) Hálózati tápkábel VGA-kábel W1060 Video Projector Quick Start Guide Gyors üzembe helyezési útmutató Használati utasítás CD Garanciajegy* Kiegészítő tartozékok 1. Tartalék lámpa készlet 2. Mennyezeti szerelőkészlet 3. Puha hordtáska 4. RS-232 kábel *A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. 8 Bevezetés

9 A kivetítő külső nézete Első/felső oldal Szellőzőnyílás (meleg levegő kiáramlás) 2. Lámparekesz fedele 3. Gyorskioldó kapcsoló 4. Vetítőobjektív 5. Külső kezelőpult (Lásd: "Kivetítő" a(z) 10. oldalon a részletekért.) 6. Felső infravörös távérzékelő 7. Fókusz-beállító és zoom gyűrű 8. Szellőzőnyílás (hideg levegő beszívás) 9. Első infravörös távérzékelő 4 9 Hátsó/alsó oldal COMPUTER COMPONENT S-VIDEO VIDEO PC HDMI-1 HDMI-2 RS-232 USB L AUDIO R AUDIO OUT IN COMPONENT bemeneti csatlakozók 11. S-VIDEO bemeneti csatlakozó 12. USB bemeneti csatlakozó 13. VIDEO bemeneti csatlakozó 14. PC bemeneti csatlakozó 15. HDMI 1 bemeneti csatlakozó 16. HDMI 2 bemeneti csatlakozó 17. Hátsó állítható láb 18. Kensington lopás elleni zár nyílása 19. AUDIO bemeneti csatlakozó (jobb) 20. AUDIO bemeneti csatlakozó (bal) 21. AUDIO bemeneti csatlakozó 22. AUDIO kimeneti csatlakozó 23. Gyorskioldós láb 24. RS-232 vezérlő port 25. AC csatlakozózsinór bemenet Bevezetés 9

10 Kezelőszervek és működésük Kivetítő 1. FOCUS/ZOOM gyűrű A vetített kép megjelenésének beállításához való. Lásd: "A képméret és élesség finombeállítása" a(z) 31. oldalon a részletekért. 2. Működésjelző lámpa A kivetítő működése közben világít vagy villog. Lásd: "Jelzőfények" a(z) 58. oldalon a részletekért. 3. MENÜ/KILÉPÉS Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat. Lásd: "A menük használata" a(z) 26. oldalon a részletekért. 4. Bal/Hangerő csökkentése Csökkenti a hangerőt. Lásd: "A hangerő beállítása" a(z) 42. oldalon a részletekért. 5. TÁPFESZÜLTSÉG Vált a kivetítő készenléti és bekapcsolt állapota között. Lásd: "A kivetítő indítása" a(z) 25. oldalon és "A kivetítő kikapcsolása" a(z) 43. oldalon a részletekért. 6. ÜRES A kép elrejtésére használatos. Lásd: "A kép elrejtése" a(z) 40. oldalon a részletekért Hőmérsékletjelző lámpa Akkor kezd pirosan világítani, ha a kivetítő hőmérséklete túl magassá vált. Lásd: "Jelzőfények" a(z) 58. oldalon a részletekért. 8. Trapéztorzítás/Nyíl gombok ( / Fel, / Le) A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Lásd: "Trapéztorzítás korrekciója" a(z) 31. oldalon a részletekért. 9. Lámpa jelzőfény A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. Lásd: "Jelzőfények" a(z) 58. oldalon a részletekért. 10. AUTO Automatikusan beállítja a legjobb időzítést a megjelenített képhez. Lásd: Lásd: "A kép automatikus korrekciója" a(z) 30. oldalon részletesebben. 11. Jobb/Hangerő növelése Növeli a hangerőt. Lásd: "A hangerő beállítása" a(z) 42. oldalon a részletekért. Amikor látható a képernyőmenü (OSD), a 4-es, 8-as és 11-es gombokat iránygombként lehet használni a menüelemek kiválasztásához, illetve módosítások végzéséhez. Lásd: "A menük használata" a(z) 26. oldalon a részletekért. 12. MÓD/BELÉPÉS Kiválaszt egy elérhető kép beállítási módot. Lásd: "A képmód kiválasztása" a(z) 35. oldalon a részletekért. Érvényesíti a képernyőmenü (OSD) kiválasztott elemét. Lásd: "A menük használata" a(z) 26. oldalon a részletekért. 13. FORRÁS Megjeleníti a jelforrás kiválasztó sávot. Lásd: "Bejövő jel váltása" a(z) 29. oldalon a részletekért. 10 Bevezetés

11 Távvezérlő Infravörös adó Jeleket küld a kivetítőnek. 2. LED kijelző Csak gomb megnyomására gyullad ki. 3. TÁPFESZÜLTSÉG ON Vált a kivetítő készenléti és bekapcsolt állapota között. Bővebben lásd "A kivetítő indítása" a(z) 25. oldalon. 4. VIDEO Megjeleníti a VIDEO jelforrás választási lehetőségeket. Lásd: "Bejövő jel váltása" a(z) 29. oldalon a részletekért. 5. COMP Megjeleníti a KOMPONENS jelforrás választási lehetőségeket. Lásd: "Bejövő jel váltása" a(z) 29. oldalon a részletekért. 6. HDMI 1 Megjeleníti a HDMI 1 jelforrás választási lehetőségeket. Lásd: "Bejövő jel váltása" a(z) 29. oldalon a részletekért Kurzor fel/trapézkorrekció ( / ) : Az OSD menüben történő navigálásra és a beállítások módosítására való. Lásd: "A menük használata" a(z) 26. oldalon a részletekért. : A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Lásd: "Trapéztorzítás korrekciója" a(z) 31. oldalon a részletekért. 8. Kurzor balra/hangerő csökkentése ( / ) : Az OSD menüben történő navigálásra és a beállítások módosítására való. Lásd: "A menük használata" a(z) 26. oldalon a részletekért. : Csökkenti a hangerőt. Lásd: "A hangerő beállítása" a(z) 42. oldalon a részletekért. 9. MODE/ ENTER MODE: A felhasználási célnak megfelelő, előre beállított mód választására való. ENTER: az OSD menü ENTER (Belépés) gombja. 10. MENU/ EXIT MENU: Bekapcsolja a képernyőmenüt (OSD). EXIT: Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat. Lásd: "A menük használata" a(z) 26. oldalon a részletekért. 11. NÉMÍTÁS Elnémítja a beépített hangszórót. 12. USER 1/ User 2/ User 3 A Felhasználói memória beállítások kiválasztására való. 13. BRIGHT Megjeleníti a BRIGHTNESS beállítósávot. Lásd: "Beállítás Fényerő" a(z) 36. oldalon a részletekért. 14. COLOR Megjeleníti a COLOR beállítósávot. Lásd: "Színhőmérséklet választása" a(z) 37. oldalon a részletekért. 15. INFO Elindítja az INFORMATION funkciót. Bevezetés 11

12 16. LIGHT Kikapcsolja a távirányító háttérvilágítását kb. 10 másodpercre. Ha bekapcsolt háttérvilágítás mellett bármelyik gombot megnyomják, a háttérvilágítás további 10 másodpercre bekapcsolva marad. 17. TÁPFESZÜLTSÉG OFF Kikapcsolja a kivetítőt. Bővebben lásd "A kivetítő kikapcsolása" a(z) 43. oldalon. 18. S-VIDEO Megjeleníti az S-VIDEO jelforrás választási lehetőségeket. Lásd: "Bejövő jel váltása" a(z) 29. oldalon a részletekért. 19. PC Megjeleníti a PC jelforrás választási lehetőségeket. Lásd: "Bejövő jel váltása" a(z) 29. oldalon a részletekért. 20. HDMI 2 Megjeleníti a HDMI 2 jelforrás választási lehetőségeket. Lásd: "Bejövő jel váltása" a(z) 29. oldalon a részletekért. 21. Kurzor jobbra/hangerő növelése ( / ) : Az OSD menüben történő navigálásra és a beállítások módosítására való. Lásd: "A menük használata" a(z) 26. oldalon a részletekért. : Hangerő növelése. 22. Kurzor le/trapézkorrekció ( / ) : Az OSD menüben történő navigálásra és a beállítások módosítására való. Lásd: "A menük használata" a(z) 26. oldalon a részletekért. : A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Lásd: "Trapéztorzítás korrekciója" a(z) 31. oldalon a részletekért. 23. ASPECT A megjelenítési képméretarány kiválasztására való. Lásd: "A képoldalarány kiválasztása" a(z) 32. oldalon a részletekért. 24. KIMEREVÍTÉS A kép kimerevítésére/kimerevítésének megszüntetésére használható. Lásd: "A kép kimerevítése" a(z) 41. oldalon a részletekért. 25. AUTO Automatikusan beállítja a legjobb időzítést a megjelenített képhez. 26. SHARP Megjeleníti az SHARPNESS beállítósávot. Lásd: "Beállítás Élesség" a(z) 36. oldalon a részletekért. 27. CONTRAST Megjeleníti a CONTRAST beállítósávot. Lásd: "Beállítás Kontraszt" a(z) 36. oldalon a részletekért. 28. ÜRES A kép elrejtésére használatos. Lásd: "A kép elrejtése" a(z) 40. oldalon a részletekért. 29. TINT Megjeleníti a TINT beállítósávot. Lásd: "Beállítás Színezet" a(z) 36. oldalon a részletekért. 30. TEST Megjeleníti a tesztmintát. 12 Bevezetés

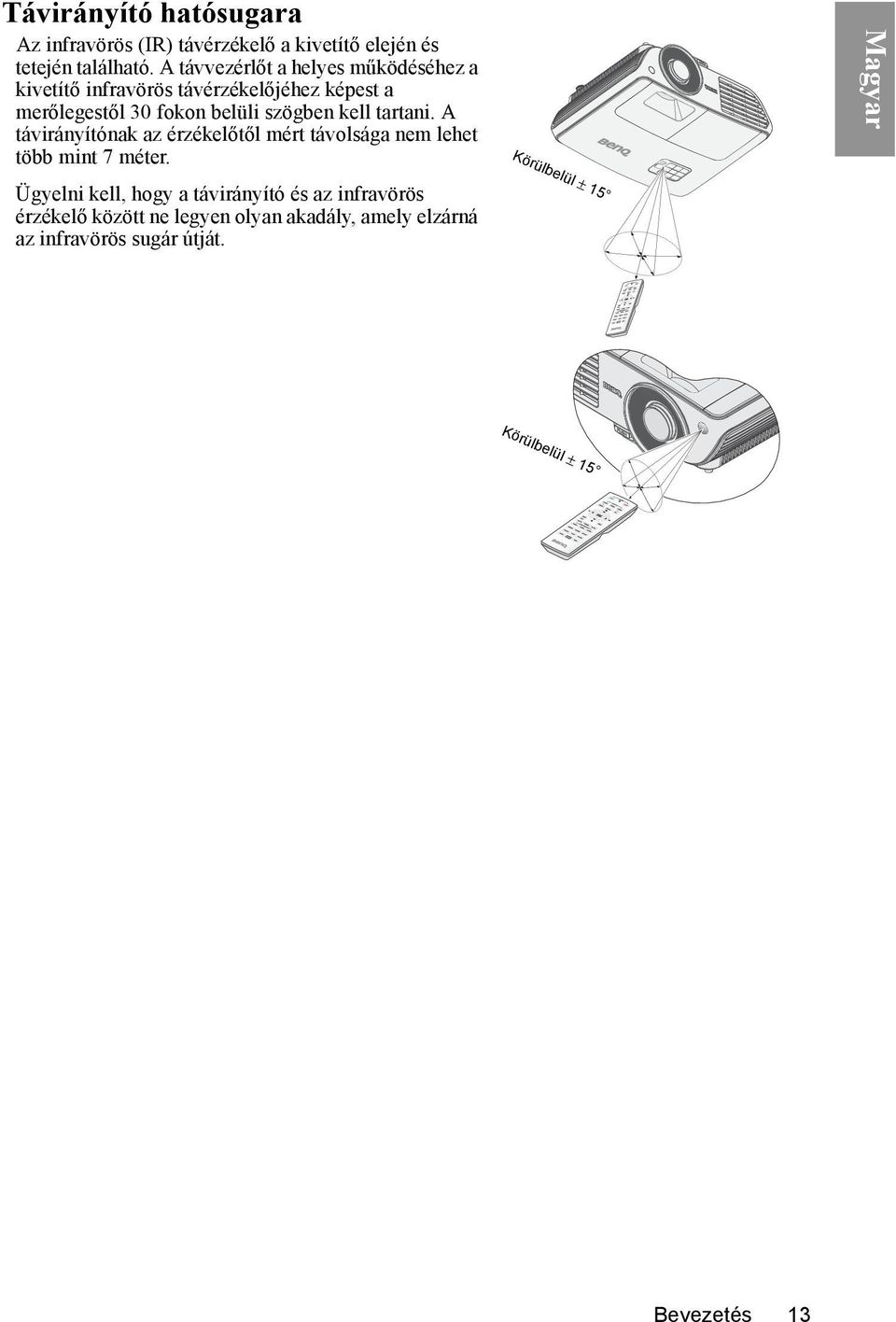

13 Távirányító hatósugara Az infravörös (IR) távérzékelő a kivetítő elején és tetején található. A távvezérlőt a helyes működéséhez a kivetítő infravörös távérzékelőjéhez képest a merőlegestől 30 fokon belüli szögben kell tartani. A távirányítónak az érzékelőtől mért távolsága nem lehet több mint 7 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő között ne legyen olyan akadály, amely elzárná az infravörös sugár útját. Körülbelül ± 15 Körülbelül ± 15 Bevezetés 13

14 A távirányító elemének cseréje 1. Nyissa ki az elemtartó rekesz fedelét a nyíl irányába történő csúsztatásával. 2. Helyezze be a mellékelt elemeket az ábra szerinti irányban, ügyelve a helyes polaritásra (+/-). 3. Helyezze vissza a fedelet. Kerülje a túl meleg vagy párás környezetet. Az elem tönkremehet, ha azt nem megfelelően cseréli ki. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A lemerült elemet az elem gyártójának utasításai alapján selejtezze le. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól. 14 Bevezetés

15 A kivetítő elhelyezése A hely kiválasztása A felállítási hely kiválasztása függ a szoba alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a kivetítő és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. A kivetítő számára négy lehetséges felállítási hely jöhet szóba: 1. Elölről asztalon Ezt az elhelyezést akkor válassza, ha a kivetítőt a vetítővászonnal szemben lévő asztalon helyezi el. Ez a kivetítő leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 2. Elölről mennyezeten Ezt az elhelyezést akkor válassza, ha a kivetítőt a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászonnal szemben. A kivetítő mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ kivetítő mennyezeti szerelőkészletet. Állítsa be a Elölről mennyezeten opciót a RENDSZERBEÁLLÍTÁS: Alapvető > Kivetítő helyzete menüben a kivetítő bekapcsolása után. 3. Hátulról asztalon Ezt az elhelyezést akkor válassza, ha a kivetítőt a vetítővászon mögött lévő asztalon helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges. Állítsa be a Hátulról asztalon opciót a RENDSZERBEÁLLÍTÁS: Alapvető > Kivetítő helyzete menüben a kivetítő bekapcsolása után. 4. Hátulról mennyezeten Ezt az elhelyezést akkor válassza, ha a kivetítőt a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető ernyőre és a BenQ mennyezeti szerelőkészletre is szükség van. Állítsa be a Hátulról mennyezeten opciót a RENDSZERBEÁLLÍTÁS: Alapvető > Kivetítő helyzete menüben a kivetítő bekapcsolása után. *A kivetítő elhelyezéséhez: 1. Nyomja meg a MENÜ/KILÉPÉS gombot a kivetítőn vagy taávirányítón, majd nyomja meg a / gombot, amíg a SYSTEM SETUP: Basic menüt kiemeli. 2. Nyomja meg a / gombot a Projector Position (Kivetítő helyzete) elem kiemeléséhezm majd nyomja meg a / gombot, amíg a kívánt helyzetet kiválasztja. A kivetítő elhelyezése 15

16 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét befolyásolja a kivetítő objektívének távolsága a vetítővászontól, a zoom beállítás (amennyiben elérhető) és a videó formátum. 16:9 a natív méretarány. A W1060 teljes 16:9 méretarányú (szélesvásznú) kép vetítésére képes. 4:3 arányú kép 16:9 arányú vetítési területre 16:9 oldalarányú kép átméretezve 4:3 oldalarányú vetítési területre A kivetítőt vízsintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90 -os) a vetítővászon horizontális középpontjára. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás. A modern digitális kivetítők nem közvetlenül előre irányban vetítenek (mint a régi orsós filmvetítők). Ehelyett a digitális kivetítőket úgy tervezik, hogy a kivetítő horizontális síkjától kissé felfelé irányuló szögben vetítsenek. Ennek célja, hogy probléma nélkül asztalra lehessen helyezni őket, és tudjanak előre és felfelé vetíteni a vetítővászonra, amelynek alsó széle az asztal szintje felett van (és így a szobában mindenki láthatja a képet). Mennyezetre történő rögzítéskor a kivetítőt fejjel lefelé kell felszerelni úgy, hogy kissé lefelé irányú szögben vetítsen. A 18. oldalon szereplő ábráról látható, hogy az ilyen vetítésnél a vetített kép alsó széle függőlegesen eltolt a kivetítő horizontális síkjához képest. Mennyezetre szereléskor ez a vetített kép felső szélét jelenti. A kivetítőnek a vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik. A vetítővászon és a kivetítő helyének meghatározásakor számításba kell venni a vetített képméretet és a függőleges eltolás méretét is, amelyek egyenesen arányosak a vetítési távolsággal. A BenQ által készített képernyőméretek táblázatát segítségül lehet hívni a kivetítő ideális helyének meghatározásakor. Lásd "W1060 vetítési méretek" a(z) 18. oldalon az adott kivetítő függvényében. Két méretet kell figyelembe venni: a vetítővászon középpontjától merőlegesen mért vízszintes távolságot (vetítési távolság), és a kivetítő függőleges irányú eltolásának mértékét a vetítővászon vízszintes széléhez képest (eltolás). 16 A kivetítő elhelyezése

17 A kivetítő helyének meghatározása egy adott képernyőmérethez 1. Válassza ki a képernyőméretet. 2. A táblázat segítségével keresse meg a képmérethez legközelebb álló értéket a "16:9 vászon" oszlopban. Ennek az értéknek a sorában menjen jobbra az oszlopba, ahol a megfelelő átlagos vetítővászontól mért távolságot találja."átlag" Ez a vetítési távolság. 3. Ugyanebben a sorban, még tovább jobbra jegyezze meg a "Függőleges eltolás mmben" értéket. Ez fogja megadni, hogy a kivetítőt a vetítővászon széléhez képest függőlegesen végül milyen mértékben eltolva kell elhelyezni. 4. A kivetítő javasolt pozíciója a képernyő vízszintes középpontjához képest merőlegesen mérve a fenti 2. lépésben meghatározott távolságban van, az előbbi 3lépésben meghatározott értékkel eltolva. Például, ha 120 hüvelykes vetítővásznat használ, az átlagos vetítési távolság 4636 mm, 224 mm-es függőleges eltéréssel. Ha a kivetítőt (az ajánlottól) eltérő helyre helyezi, akkor felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. lyen esetben a kép némiképp torzulni fog. A torzulás a trapéztorzítás funkcióval javítható. Lásd: "Trapéztorzítás korrekciója" a(z) 31. oldalon a részletekért. Vetítővászon ajánlott méretének meghatározása adott távolsághoz Ezzel a módszerrel lehet meghatározni, hogy a megvásárolt kivetítőhöz milyen méretű vetítővászon illik a szobába. A használható legnagyobb képernyőméretet a szoba fizikai méretei korlátozzák. 1. Mérje le a kivetítő és a képernyő tervezett helye közötti távolságot. Ez a vetítési távolság. 2. Tekintse meg a táblázatot, és keresse meg a mért értékhez legközelebb álló értéket az "Átlag" című, képernyőtől mért átlagos távolság oszlopban. Ha a táblázatban a min. és a max. érték is elérhető, akkor ellenőrizze, hogy az Ön által mért távolság a felsorolt min.és a max. értékek közé esik-e az átlagos távolság értéknél. 3. Ennek az értéknek a sorában menjen balra, ahol a hozzá tartozó vetítővászon átmérőjének értékét találja. Ez a kivetítő által vetített kép mérete ennél a vetítési távolságnál. 4. Ugyanebben a sorban, még tovább jobbra jegyezze meg a "Függőleges eltolás mmben" értéket. Ez fogja megadni, hogy a kivetítő vízszintes síkjához képest végül milyen mértékben kell függőlegesen eltolni a vetítővásznat. Például, ha a mért vetítési távolság 4,0 m (4000 mm) volt, az "Átlag" oszlop legközelebbi értéke 3863 mm. A sorban pedig az látható, hogy 100 hüvelykes vetítővászonra van szükség. A kivetítő elhelyezése 17

18 W1060 vetítési méretek A megfelelő pozíció kiszámítása előtt a kivetítő objektívközéptől mért méreteit lásd "Méretek" a(z) 61. oldalon. Legnagyobb nagyítás Legkisebb nagyítás Vászon Objektív középpont Függőleges eltolás Vetítési távolság 16:9 vászon átló Szélesség Magasság Hüvelyk mm mm mm Javasolt vetítési távolság a vászontól (mm) Min. hosszúság (legnagyobb nagyítással) Átlag Legnagy obb hossz (legkisebb nagyítással) Függőleg es eltolás mm-ben 27, , A számokra az optikai tényezők változásait tükröző 5%-os tűréshatár érvényes. Ha a kivetítőt végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le a kivetítő vetítési távolságát a leendő helyén, a kivetítő optikai jellemzőinek figyelembe vételével. Így állapíthatja meg a felszerelés pontos helyét. 18 A kivetítő elhelyezése

19 CO M PO NENT CO M PUTER S-VIDEO VIDEO PC HDM I-1 H D M I-2 USB OUT RS-232 AUDIO IN L AUDIO R Csatlakozások Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja. 3. Ügyeljen a kábelek biztos csatlakoztatására. Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a kivetítő csomagjában (lásd "A csomag tartalma" a(z) 8. oldalon). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. Számítógép vagy monitor csatlakoztatása Számítógép csatlakoztatása A kivetítő VGA input bemenettel rendelkezik, amely lehetővé teszi a csatlakoztatását mind az IBM kompatibilis, mind a Macintosh számítógépekhez. Mac adapterre (opcionális kiegészítő) van szükség, ha régebbi Macintosh számítógéphez csatlakozik. A kivetítő csatlakoztatása asztali vagy hordozható számítógéphez. VGA kábellel: HDMI kábellel: 1. Fogja a VGA kábelt és az egyik végét dugja a számítógépen a D-Sub kimeneti aljzatba. Csatlakoztassa a VGA kábel másik végét a PC bemeneti csatlakozóhoz a kivetítőn. Az Ön számítógépe HDMI kimeneti aljzattal kell, hogy rendelkezzen. 1. Csatlakoztassa egy HDMI-kábel egyik végét a számítógép HDMI csatlakozójához. A kábel másik végét a kivetítőn lévő HDMI jelbemeneti csatlakozóhoz csatlakoztassa. 2. Ha a kivetítő (kevert mono) hangszóróit kívánja használni a prezentációiban, egy megfelelő audió kábel egyik végét csatlakoztassa a számítógép audió kimeneti csatlakozójához, a másik végét pedig a kivetítő AUDIÓ csatlakozójához. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Lásd: "Audió beállítások" a(z) 50. oldalon a részletekért. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: Asztali vagy hordozható számítógép HDMI-kábel 2. VGA-kábel 3. Audió kábel Sok laptop esetében a külső videó port nem kapcsolódik be, amikor a kivetítőhöz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a laptop dokumentációját a kérdéses billentyűkombináció megtalálásában. Csatlakozások 19

20 Videoforrás eszközök csatlakoztatása A kivetítőt számos videóforrához lehet csatlakoztatni, amelyek a következő kimenetek valamelyikével rendelkeznek: HDMI Komponens videó S-Video Video (kompozit) A kivetítő és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a kivetítőn, mind a videoforráson, a következők szerint: Legjobb minőségű videó A legjobb videó minőség a HDMI csatlakozón keresztül érhető el. Ha forráseszköze HDMIcsatlakozóval rendelkeik, tömörítésmentes, digitális videó minőséget élvezhet. A kivetítő HDMI forráseszközhöz történő csatlakoztatásának módját és egyéb információkat illetően, tekintse meg a "HDMI forráseszközök csatlakoztatása" a(z) 21. oldalon. oldalon. Ha nincs elérhető HDMI forráseszköz, a második legjobb elérhető videó-csatlakozási módszer a komponens videó (ne keverje össze a kompozit videóval). A digitális TV tunerek és a DVD-lejátszók sajátsága, hogy eleve komponens videó jelet adnak ki, tehát ha rendelkezésre áll az eszközön, akkor az S-videó vagy (kompozit) videójellel szemben előnyösebb ezt használni. A kivetítő komponens videó jelű eszközhöz történő csatlakoztatását illetően lásd: "Komponens videó forráseszközök csatlakoztatása" a(z) 22. oldalon. Jobb minőségű videó Az S-Video módszerrel jobb minőségű analóg videót kapunk az alap kompozit videónál. Ha a videó forrás rendelkezik kompozit videó és S-Video kimenettel is, akkor előnyösebb az S- Video választása. Legalacsonyabb videóminőség A kompozit videó analóg videójel, amellyel a kivetítő tökéletesen elfogadható, de az optimálisnál gyengébb eredményt ad, lévén az itt tárgyalt rendelkezésre álló lehetőségek közül a leggyengébb minőségű videó. A kivetítő S-Video eszközhöz történő csatlakoztatását illetően lásd: "S-Video forráseszközök csatlakoztatása" a(z) 23. oldalon. Audió eszközök csatlakoztatása A kivetítő egy darab beépített mono hangszóróval rendelkezik, amit arra terveztek, hogy alapvető hangfunkciókat lásson el kizárólag üzleti célú adatprezentációk esetén. Nem a házi-mozi célú alkalmazásoknál elvárt sztereó hangvisszadásra tervezték, illetve szánják. Bármilyen sztereó hangbemenet (ha van ilyen), mono audió kimenetre lesz lekeverve a kivetítő hangszóróin keresztül. 20 Csatlakozások

21 HDMI forráseszközök csatlakoztatása A kivetítő HDMI bemeneti csatlakozóval rendelkezik, ami lehetővé teszi annak csatlakoztatását egy HDMI jelforráshoz, mint például DVD-lejátszó, DTV tuner vagy megjelenítő. A HDMI (High Definition Multimedia Interface Nagyfelbontású multimédia csatoló) a videoadatok tömörítésmentes átvitelét támogatja kompatibilis eszközök, pl. DTV tunerek, DVD-lejátszók vagy megjelenítők között, egyetlen kábel használatával. Teljesen digitális elvű kép és hangélményt kínál. Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli HDMI kimeneti csatlakozókkal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása HDMI jelforráshoz: 1. Csatlakoztassa egy HDMI-kábel egyik végét a HDMI forráseszköz HDMI kimeneti csatlakozójához. A kábel másik végét a kivetítőn lévő HDMI jelbemeneti csatlakozóhoz csatlakoztassa. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Lásd: "Audió beállítások" a(z) 50. oldalon a részletekért. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: AV készülék CO M PO NENT CO M PUTER S-VIDEO VIDEO PC HDM I-1 H D M I-2 USB RS-232 AUDIO L AUDIO R OUT IN HDMI HDMI-kábel HDMI Ritkán előfordulhat, hogy amikor a kivetítőt egy DVD-lejátszóhoz csatlakoztatja, a vetített kép színei helytelenül jelennek meg. Ilyen esetben módosítsa a színteret megfelelő értékre (RGB/ YUV). Lásd: "Színtér módosítása" a(z) 29. oldalon a részletekért. Csatlakozások 21

22 Komponens videó forráseszközök csatlakoztatása Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli Komponens Videó kimeneti csatlakozókkal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása komponens videó jelet adó eszközhöz: 1. Vegyen egy Komponens videó kábelt és a 3 RCA típusú csatlakozóval végződő végét csatlakoztassa a videó forráskészülék a Komponens videó kimeneteihez. A dugókat az aljzatok színkódolásának megfelelően csatlakoztassa, azaz zöld a zöldhöz, kék a kékhez és vörös a vöröshöz. 2. Csatlakoztassa a Komponens videó kábel másik végét a kivetítőn lévő COMPONENT aljzathoz. A dugókat az aljzatok színkódolásának megfelelően csatlakoztassa, azaz zöld a zöldhöz, kék a kékhez és vörös a vöröshöz. A kivetítő csatlakoztatása audió jelforráshoz: 1. Csatlakoztassa egy megfelelő audió kábel egyik végét az AV eszköz audió L/R kimenetéhez. Csatlakoztassa a kábel másik végét a kivetítő audió L/R bemenetéhez. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Lásd: "A hang beállítása" a(z) 42. oldalon a részletekért. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: AV készülék Komponens videó kábel Audió kábel COMPONENT COMPUTER S-VIDEO VIDEO PC HDMI-1 HDMI-2 USB RS-232 AUDIO L AUDIO R OUT IN Ha a választott videókép a kivetítő bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Ha a kivetítő és a HDMI videojelet adó készülék között már létrehozott HDMI videó kapcsolatot, akkor a készülékhez nem kell csatlakozni komponens videó használatával, mert ez egy szükségtelen második, gyengébb képminőségű kapcsolatot hoz létre. Bővebben lásd: "Videoforrás eszközök csatlakoztatása" a(z) 20. oldalon. 22 Csatlakozások

23 S-Video forráseszközök csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy rendelkezik-e nem használt S-Video kimeneti csatlakozóaljzattal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása S-Video jelet adó eszközhöz: 1. Fogjon egy S-Video kábelt és az egyik végét dugja a videójelet adó készüléken az S- Video kimeneti aljzatba. 2. Csatlakoztassa az S-Video kábel másik végét a kivetítőn az S-VIDEO aljzatba. A kivetítő csatlakoztatása audió jelforráshoz: 1. Csatlakoztassa egy megfelelő audió kábel egyik végét az AV eszköz audió AUDIO OUT kimenetéhez. A kábel másik végét a kivetítőn lévő AUDIO IN csatlakozóhoz csatlakoztassa. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Lásd: "A hang beállítása" a(z) 42. oldalon a részletekért. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: AV készülék S-Video kábel COMPONENT COMPUTER S-VIDEO VIDEO PC HDMI-1 HDMI-2 USB RS-232 AUDIO L AUDIO R OUT IN Audió kábel Ha a választott videókép a kivetítő bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Ha a projektor és a S-Video videójelet adó készülék között már létrehozott komponens videó kapcsolatot, akkor a készülékhez nem kell újból csatlakozni S-Video használatával, mert ez egy szükségtelen második, gyengébb képminőségű kapcsolatot hoz létre. Bővebben lásd: "Videoforrás eszközök csatlakoztatása" a(z) 20. oldalon. Csatlakozások 23

24 Kompozit videó forráseszközök csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt kompozit videó kimenetei: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása kompozit videójelet adó eszközhöz: 1. Fogjon egy videókábelt és az egyik végét dugja a videójelet adó készüléken a videó kimeneti aljzatba. 2. Csatlakoztassa a videókábel másik végét a kivetítőn a VIDEÓ aljzatba. A kivetítő csatlakoztatása audió jelforráshoz: 1. Csatlakoztassa egy megfelelő audió kábel egyik végét az AV eszköz audió AUDIO OUT kimenetéhez. A kábel másik végét a kivetítőn lévő AUDIO IN csatlakozóhoz csatlakoztassa. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Lásd: "A hang beállítása" a(z) 42. oldalon a részletekért. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: AV készülék Videó jelkábel COMPONENT COMPUTER S-VIDEO VIDEO PC HDMI-1 HDMI-2 USB RS-232 AUDIO L AUDIO R OUT IN Audió kábel Ha a választott videókép a kivetítő bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Az eszközt csak akkor csatlakoztassa a kompozit videó kapcsolattal, ha sem a HDMI, sem a komponens videó, sem pedig az S-Video bemenetek nem elérhetőek. Bővebben lásd: "Videoforrás eszközök csatlakoztatása" a(z) 20. oldalon. 24 Csatlakozások

25 Működés A kivetítő indítása 1. A hálózati kábelt dugja a kivetítőbe és a fali aljzatba. Kapcsolja fel a fali aljzat kapcsolóját (ha van ilyen). Ellenőrizze, hogy a Működésjelző lámpa a kivetítőn narancssárgán világít-e a bekapcsolás után. Az olyan potenciális veszélyek, mint az elektromos áramütés és a tűz elkerülése érdekében, kizárólag eredeti kiegészítőket (pl. tápkábelt) használjon az eszközzel. 2. Nyomja meg a TÁPFESZÜLTSÉG gombot a kivetítőn vagy a távirányítón a kivetítő bekapcsolásához. Egy induló hangjelzés lesz hallható. A Működésjelző lámpa zölden villog és zöld marad addig, amíg a kivetítő be van kapcsolva. Az indulási folyamat mintegy 30 másodpercig tart. A folyamat későbbi fázisában kivetíti az indulási logót. (Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel. A csengőhang kikapcsolását illetően lásd: "A Be-/kikapcsolási csengőhang kikapcsolása" a(z) 42. oldalon. Ha a kivetítő a korábbi működés miatt még forró, akkor a lámpa bekapcsolása előtt még körülbelül 90 másodpercig működteti a hűtőventilátort. 3. Az OSD menü használata előtt beállíthatja annak nyelvét. Lásd: "A kivetítő menüjének testreszabása" a(z) 43. oldalon a részletekért. 4. Ha jelszót kell megadni, a nyílgombok megnyomásával adjon meg egy ötjegyű jelszót. Lásd: "A jelszavas védelem használata" a(z) 27. oldalon a részletekért. 5. Kapcsolja be az összes csatlakoztatott készüléket. 6. A kivetítő ekkor bejövő jelet keres. A keresés közben az aktuális bejövő jelet mindig a bal felső sarokban mutatja. Ha a kivetítő nem érzékel értékelhető jelet, akkor a 'Nincs jel' üzenet látszik egészen addig, amíg nem talál bejövő jelet. A kívánt bejövő jelet ki is választhatja a FORRÁS megnyomásával a kivetítőn vagy a távirányítón. Lásd: "Bejövő jel váltása" a(z) 29. oldalon a részletekért. Ha a bejövő jel frekvenciája/felbontása túllépi a kivetítő működési tartományát, akkor az 'Tartományon kívül' üzenet látszik az üres vásznon. Válasszon a kivetítő felbontásával kompatibilis bejövő jelet, vagy állítsa a bejövő jelet alacsonyabb értékre. Lásd: "Időzítés táblázat" a(z) 62. oldalon a részletekért. A lámpa élettartamának meghosszabbítása érdekében a kivetítő bekapcsolása után legalább 5 percig várjon, mielőtt kikapcsolná azt. Működés 25

26 A menük használata A kivetítő a különböző beállítások elvégzéséhez rendelkezik képernyőmenüvel (OSD). Az OSD menü szerkezete az alábbi. Főmenü ikon Főmenü Kiemelés Állapot Almenü A MENÜ/ KILÉPÉS gomb megnyomásáv al az előző oldalra Aktuális bejövő jel ugorhat vagy kiléphet. Az OSD menü használata előtt beállíthatja annak nyelvét. 1. Az OSD menü előhívása a kivetítőn vagy a 3. A megnyomásával emelje ki a távirányítón található MÓD/BELÉPÉS Nyelv elemet, majd a MÓD/ gombbal történik. BELÉPÉS gombbal válassza ki a használni kívánt nyelvet. 2. A / gombok használatával emelje ki a 4. A kilépés és a beállítások mentése a RENDSZERBEÁLLÍTÁS: Alapvető menüt. kivetítőn vagy a távirányítón található MENU/EXIT gomb kétszeri* megnyomásával történik. *Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt. A kivetítő rögzítése A biztonsági kébelrögzítő használata A kivetítőt biztonságos helyre kell telepíteni a lopás megakadályozása érdekében. Más megoldásként vásároljon egy zárat, pl. Kensington zárat a kivetítő rögzítéséhez. A Kensington zár nyílása a kivetítő bal oldalán található. Lásd: "Hátsó állítható láb" a(z) 9. oldalon a részletekért. A Kensington biztonsági kábelzár általában kulcs(ok) és a zár kombinációjából áll. Lásd a zár dokumentációját a használat módját illetően. 26 Működés

27 A jelszavas védelem használata Biztonsági okból és az illetéktelen használat megakadályozására a kivetítő jelszavas védelmi lehetőséggel rendelkezik. A jelszavat a képernyőmenün (OSD) keresztül lehet beállítani. Az OSD menü használatának részleteivel kapcsolatban lásd: "A menük használata" a(z) 26. oldalon. Kellemetlen helyzetbe kerül, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz. Jelszó beállítása Miután a jelszót beállította, a kivetítőt nem lehet használni, kivéve ha a kivetítő minden egyes indításakor megadja a helyes jelszót. 1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások menübe. Nyomja meg a MÓD/BELÉPÉS gombot. Megjelenik a Biztonsági beállítások oldal. 2. Emelje ki a Bekapcsolás zár elemet és válassza az Be opciót a / gombokkal. 3. Ahogy jobbra látható, a négy nyílgomb (,,, ) rendre négy számjegyet képvisel (1, 2, 3, 4). A beállítani kívánt jelszónak megfelelően a nyílgombok megnyomásával adjon meg öt számjegyet jelszónak. 4. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítása után az OSD menü a Biztonsági beállítások oldalra tér vissza. 5. A Bekapcsolás zár funkció aktiválásához nyomja meg a / gombot a Bekapcsolás zár elem kiemeléséhez és nyomja meg a / gombot az On (Be) elem kiválasztásához. A beírt számjegyek a képen csillagként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 6. A MENÜ/KILÉPÉS megnyomásával léphet ki az OSD menübõl. Ha elfelejti a jelszót Ha a jelszavas védelmet aktiválta, akkor a kivetítő minden bekapcsoláskor kérni fogja az ötjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobbra látható jelszó hibaüzenet jelenik meg három másodpercre, majd ezt az 'INPUT PASSWORD' (ADJA MEG A JELSZÓT) üzenet követi. Lehetősége van újból próbálkozni egy másik ötjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Lásd: "Az elfelejtett jelszavak esetére szóló eljárás megjelenítése" a(z) 28. oldalon a részletekért. Ha egymást követően 5-ször nem sikerül a helyes jelszót megadnia, a kivetítő rövid időn belül automatikusan kikapcsolódik. Működés 27

28 Az elfelejtett jelszavak esetére szóló eljárás megjelenítése 1. Nyomja meg és tartsa lenyomva az AUTO gombot a kivetítőn vagy távvezérlőn 3 másodpercig. A kivetítő egy kódolt számot fog megjeleníti a képernyőn. 2. Írja le ezt a számot, és kapcsolja ki a kivetítőt. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a kivetítő jogos használója. 28 A jelszó megváltoztatása 1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások > Jelszómódosítás menüponthoz. 2. Nyomja meg a MÓD/BELÉPÉS gombot. Megjelenik az 'INPUT CURRENT PASSWORD' (ADJA MEG A JELENLEGI JELSZÓT) üzenet. 3. Írja be a régi jelszót. Ha a jelszó helyes, akkor megjelenik az 'INPUT NEW PASSWORD' (ADJA MEG AZ ÚJ JELSZÓT) üzenet. Ha rossz jelszót adott meg, akkor a Password error (Jelszó hiba) üzenet jelenik meg három másodpercre, majd az 'INPUT CURRENT PASSWORD' (ADJA MEG A JELENLEGI JELSZÓT) üzenet megjelenésével újra próbálkozhat. Lehetősége van a MENÜ/KILÉPÉS megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával. 4. Írja be az új jelszót. A beírt számjegyek a képen csillagként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. A jelszó ismételt beírásával erősítse meg az új jelszót. 6. A projektor új jelszavának megadása sikeresen megtörtént. A kivetítő következő indításakor már az új jelszót kell megadnia. 7. A MENÜ/KILÉPÉS megnyomásával léphet ki az OSD menüből. A jelszavas védelem kikapcsolása A jelszavas védelem kikapcsolásához térjen vissza a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások > Change Security Settings > Power on Lock menühöz az OSD menürendszer előhívása után. Válassza az Off (Ki) elemet a / gomb megnyomásával. Megjelenik az 'JELSZÓ MEGADÁSA' üzenet. Írja be a jelenlegi jelszót. i. Ha a jelszó helyes, akkor az OSD menü visszatér a Biztonsági beállításokoldalra az Off (Ki) opcióval a Power on Lock sorban. A kivetítő a következő indításkor nem fogja kérni a jelszót. ii. Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három másodpercre, majd az 'JELSZÓ MEGADÁSA' üzenet megjelenésekor újra próbálkozhat. Lehetősége van a MENÜ/KILÉPÉS megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával. Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet. Működés

29 Bejövő jel váltása A kivetítő egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet tud megjeleníteni. A bemeneti jelek között manuálisan is körbelépegethet. 1. Nyomja meg a kivetítőn vagy a távirányítón a FORRÁS gombot. Megjelenik a jelforrás kiválasztó sáv. 2. A / gombokkal válassza ki a megfelelő jelet, majd nyomja meg a MÓD/BELÉPÉS gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képen. Ha a kivetítőhöz több készülék csatlakozik, akkor az 1-2. lépés megismétlésével keresse meg a többi jelet is. Ahogy a különböző bemeneti jelek között vált, a vetített kép fényerőszintje ennek megfelelően változik. A többnyire állóképekkel dolgozó számítógépes (grafikus) adatbemutatók általában erősebb fényűek, mint az inkább mozgóképet használó videó (filmek). A kivetítő saját felbontása 16:9 oldalarány esetén érvényes. A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a kivetítő átméretezést hajt végre az 'aspect ratio' (képoldalarány) beállítástól függően, aminek eredményeképpen előállhat némi képtorzulás vagy romolhat a kép élessége. Lásd: "A képoldalarány kiválasztása" a(z) 32. oldalon a részletekért. Színtér módosítása Ritkán előfordulhat, hogy amikor a kivetítőt egy DVD-lejátszóhoz csatlakoztatja a kivetítő HDMI bemeneti csatlakozóján keresztül, a vetített kép színei helytelenül jelennek meg. Ilyen esetben módosítsa a színteret. Ehhez a következőket kell tennie: 1. Nyomja meg a MENÜ/KILÉPÉS gombot, majd a / megnyomásával lépkedjen úgy, hogy a MEGJELENÍTÉS menü legyen kiemelve. 2. A megnyomásával emelje ki a Színtér-átalakítás elemet, és a / gombokkal válassza a kívánt beállítást. Ez a funkció csak akkor érhető el, ha a HDMI bemeneti aljzat használatban van. Működés 29

30 PUSH A vetített kép beállítása A vetítési szög állítása Távolítsa el a Hátsó Lábtartót a hatsó beállító lábról, mielőtt beállítaná a kivetítő vetítési szögét. A kivetítő egy gyors kioldós lábbal és egy hátsó állító lábbal van felszerelve. Segítségükkel a kép magasságát és a vetítési szöget lehet módosítani. A kivetítő beállításához: 1. Nyomja meg a gyorskioldó kapcsolót és emelje meg a kivetítő elejét. Ha a képet oda irányította 1 ahova szeretné, akkor engedje el a gyorskioldó gombot és rögzítse a lábat az adott helyzetben. 2. A hátsó állító láb forgatásával finomhangolja be a vízszintes szöget. A láb visszahúzásához emelje meg a kivetítőt miközben nyomja a gyorskioldó gombot, majd 2 lassan engedje le a kivetítőt. Csavarja vissza a hátsó állító lábat a kicsavarással ellentétes irányba. Ha a kivetítő nem egyenes alapra van állítva, vagy a vetítőernyő és a kivetítő nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek korrekcióját lásd: "Trapéztorzítás korrekciója" a(z) 31. oldalon. Ne nézzen az objektívbe, ha a lámpa világít. A lámpa erős fénye károsíthatja a szemét. Legyen óvatos az állító gomb megnyomásakor, mert az közel van a szellőző nyíláshoz, ahonnan forró levegő áramlik ki. A kép automatikus korrekciója Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a kivetítőn vagy a távvezérlőn az AUTO gombot. A beépített intelligens automatikus korrigálás funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el. A jelenlegi jelforrás adatai három másodpercre megjelennek a képernyő bal felső sarkában. A képernyő üres lesz az AUTO működése alatt. Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el. 30 Működés

31 A képméret és élesség finombeállítása 1. A vetített kép beállítása a kívánt méretre a ZOOM gyűrűvel történhet. 2. A FOCUS gyűrű forgatásával tegye élessé a képet. FOCUS ZOOM FOCUS ZOOM Trapéztorzítás korrekciója A trapéztorzítás arra a jelenségre utal, amikor a vetített kép alul vagy felül észrevehetően szélesebb. Akkor jelentkezik, ha a kivetítő nem merőleges a vetítővászonra. Ennek korrekciója a kivetítő magasságának állításán és az Auto Keystone vagy Keystone használatán kívül igényli a manuális javítást a következő lépések valamelyikének segítségével. Az Auto Keystone használata A Trapéztorzítást automatikusan optimálisra tudja állítani. A távvezérlő használata 1. Nyomja meg a MENÜ/KILÉPÉS gombot, majd a / megnyomásával lépkedjen úgy, hogy a MEGJELENÍTÉS menü legyen kiemelve. 2. Nyomja meg a gombot az Auto Keystone kiemeléséhez, majd nyomja meg a / gombot az Off (Ki) elem kijelöléséhez, hogy letiltsa az Auto Keystone funkciót. 3. A trapéztorzítás korrigálása oldal megjelenítése a kivetítőn vagy a távirányítón található / gomb megnyomásával történik. A kép felső részének javítása a gomb megnyomásával történhet. A kép alsó részének javítása a gomb megnyomásával történhet. Az OSD menü használata 1. Nyomja meg a MENÜ/KILÉPÉS gombot, majd a / megnyomásával lépkedjen úgy, hogy a MEGJELENÍTÉS menü legyen kiemelve. 2. Nyomja meg a gombot az Auto Keystone kiemeléséhez, majd nyomja meg a / gombot az Off (Ki) elem kijelöléséhez, hogy letiltsa az Auto Keystone funkciót. 3. Nyomja meg a MENÜ/KILÉPÉS gombot, majd a / megnyomásával lépkedjen úgy, hogy a MEGJELENÍTÉS menü legyen kiemelve. 4. A kép felső részének javítása a gomb megnyomásával, az alsó felének javítása a gomb megnyomásával történhet. Nyomja meg a / gombot. Nyomja meg a / gombot. Működés 31
