MW712 Digitális projektor Felhasználói kézikönyv

Átírás

1 MW712 Digitális projektor Felhasználói kézikönyv

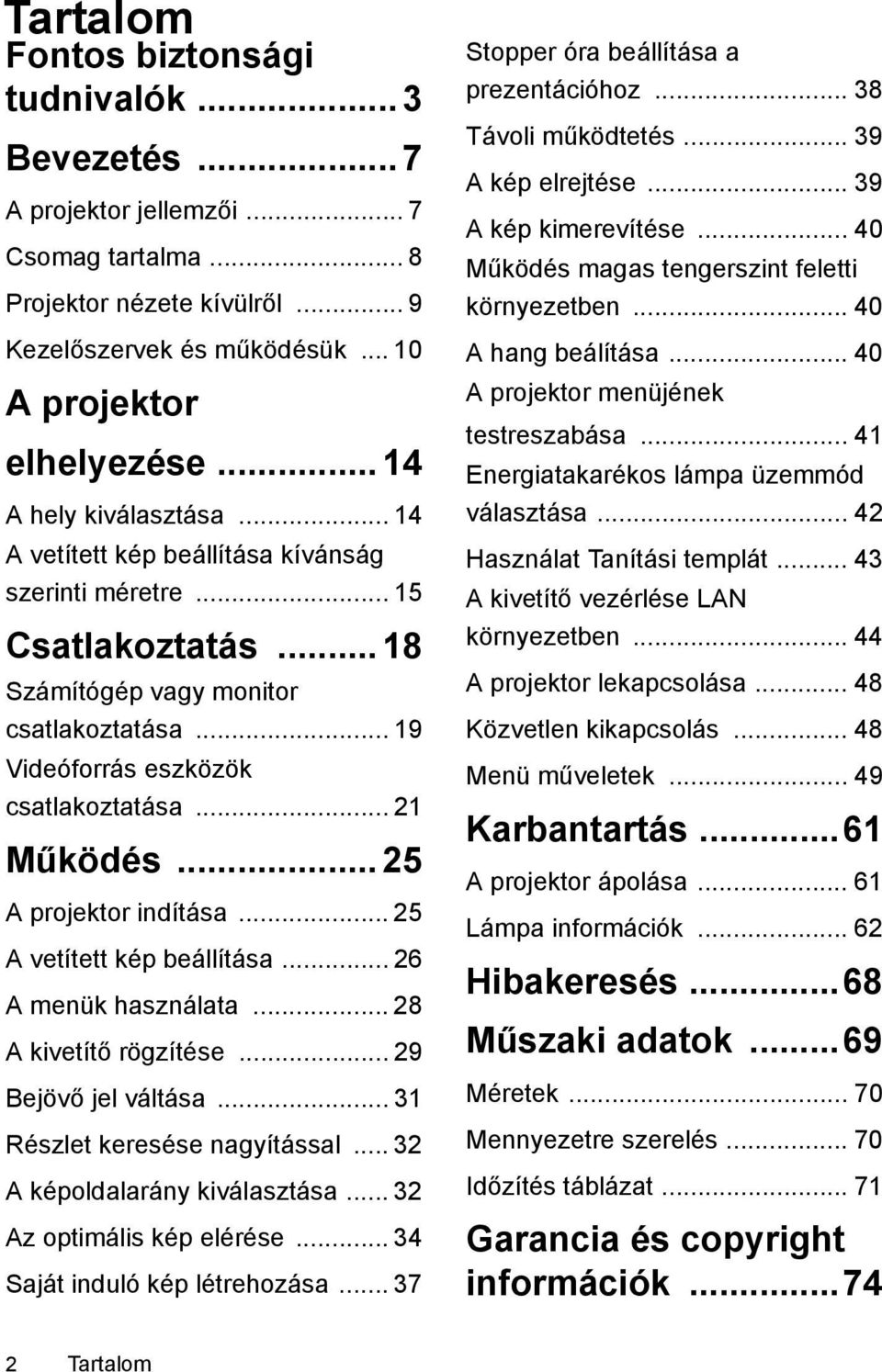

2 Tartalom Fontos biztonsági tudnivalók... 3 Bevezetés... 7 A projektor jellemzői... 7 Csomag tartalma... 8 Projektor nézete kívülről... 9 Kezelőszervek és működésük A projektor elhelyezése A hely kiválasztása A vetített kép beállítása kívánság szerinti méretre Csatlakoztatás Számítógép vagy monitor csatlakoztatása Videóforrás eszközök csatlakoztatása Működés A projektor indítása A vetített kép beállítása A menük használata A kivetítő rögzítése Bejövő jel váltása Részlet keresése nagyítással A képoldalarány kiválasztása Az optimális kép elérése Saját induló kép létrehozása Stopper óra beállítása a prezentációhoz Távoli működtetés A kép elrejtése A kép kimerevítése Működés magas tengerszint feletti környezetben A hang beálítása A projektor menüjének testreszabása Energiatakarékos lámpa üzemmód választása Használat Tanítási templát A kivetítő vezérlése LAN környezetben A projektor lekapcsolása Közvetlen kikapcsolás Menü műveletek Karbantartás...61 A projektor ápolása Lámpa információk Hibakeresés...68 Műszaki adatok...69 Méretek Mennyezetre szerelés Időzítés táblázat Garancia és copyright információk Tartalom

3 Fontos biztonsági tudnivalók A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat. Biztonsági utasítások 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. Őrizze meg későbbi használatra. 4. Mindig nyissa ki a lencsezárt, ill. távolítsa el a lencse védőkupakját, ha a projektor lámpát bekapcsolta. 2. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét. 3. A szervizelést bízza képzett szakemberre. 5. Egyes országokban a hálózati feszültség NEM stabil. A projektort úgy terveztük, hogy az működjön a 100 V-tól a 240 V-ig terjedő váltakozó áramú hálózatokban, de az nem tolerálja a ±10 V-nál nagyobb feszültség-ingadozást. Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a projektort stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra. 6. A projektor működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. Fontos biztonsági tudnivalók 3

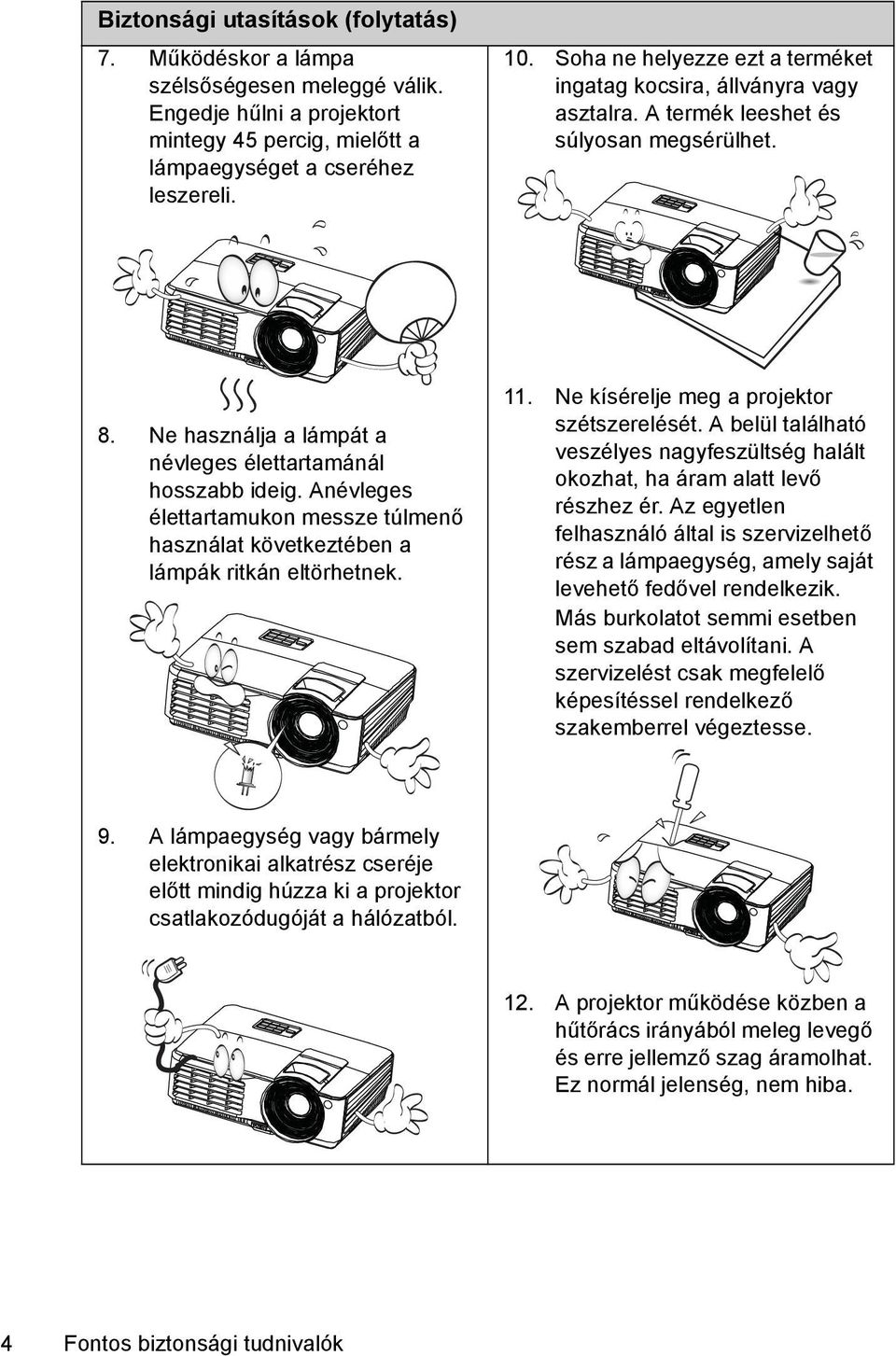

4 Biztonsági utasítások (folytatás) 7. Működéskor a lámpa szélsőségesen meleggé válik. Engedje hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez leszereli. 10. Soha ne helyezze ezt a terméket ingatag kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megsérülhet. 8. Ne használja a lámpát a névleges élettartamánál hosszabb ideig. Anévleges élettartamukon messze túlmenő használat következtében a lámpák ritkán eltörhetnek. 11. Ne kísérelje meg a projektor szétszerelését. A belül található veszélyes nagyfeszültség halált okozhat, ha áram alatt levő részhez ér. Az egyetlen felhasználó által is szervizelhető rész a lámpaegység, amely saját levehető fedővel rendelkezik. Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. 9. A lámpaegység vagy bármely elektronikai alkatrész cseréje előtt mindig húzza ki a projektor csatlakozódugóját a hálózatból. 12. A projektor működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normál jelenség, nem hiba. 4 Fontos biztonsági tudnivalók

5 Biztonsági utasítások (folytatás) 13. Ne helyezze a projektort az alábbi környezetbe. - Zárt vagy rosszul szellőző térbe. Aprojektort legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása. - Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében. - Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a projektor élettartamát és homályosabbá téve a képet. 14. A szellőző réseket hagyja szabadon. - A projektort ne helyezze takaróra, ágyneműre vagy más puha felületre. - A projektort nem szabad ruhával vagy más tárggyal letakarni. - Ne helyezzen gyúlékony anyagot a projektor közelébe. - Tűzriasztók közelébe. - Olyan helyek, ahol a környezet hőmérséklete 40 C / 104 F fölötti. - A 3000 m (10000 láb) tengerszint feletti magasságot meghaladó helyekre. Ha a szellőzőnyílásokat akadályozza, akkor a projektor túlmelegedhet, amit tüzet okozhat. 15. A projektort mindig egyenletes, vízszintes felületre helyezve használja. - Ne használja bal-jobb irányban 10 foknál nagyobb mértékben, vagy előre-hátra irányban 15 foknál nagyobb mértékben megdöntött helyzetben. A projektor használata nem teljesen vízszintes helyzetben a lámpa hibás működését vagy károsodását okozhatja m (10000 láb) 0 m (0 láb) Fontos biztonsági tudnivalók 5

6 Biztonsági utasítások (folytatás) 16. A projektort ne állítsa függőleges helyzetben az oldalára. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kárt okozhat a projektorban. 18. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt az meghibásodhat. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. 17. Biztonsági utasítások (folytatás) A projektorra ráállni vagy tárgyat ráhelyezni nem szabad. A projektor valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet. 19. Ez a termék alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. A projektort a BenQ mennyezeti szerelőkészlettel szabad felszerelni és ügyelni kell a biztonságos rögzítésre. 6 Fontos biztonsági tudnivalók

7 Bevezetés A projektor jellemzői Az MW712 típusszámú kivetítő nagy teljesítménye és energiatakarékos, illetve felhasználóbarát kialakítása a felhasználó számára megbízhatóságot, környezetbarát működést és könnyű használhatóságot kínál. Eco Blank - A Philips ImageCare technológiával felszerelt Eco Blank funkció elrejtett kép mellett akár 70%-os energia-megtakarítást eredményez. Smart Eco mód - A Philips ImageCare technológiának köszönhetően a lámpa energiafogyasztásából dinamikusan 30% és 100% közötti érték takarítható meg a tartalom fényerejének megfelelően, ha a Smart Eco módot választják. Azonnali újraindítás - A tápfeszültség bekapcsolása a kép azonnali visszanyeréséhez röviddel a kikapcsolás után. LAN vezérlés funkció HDMI - Számos, digitális jelet szolgáltató audió/videó eszköz csatlakoztatásához. Hosszú lámpa élettartam - Alacsony tulajdonlási költség akár 6500 órás lámpa élettartam mellett. Nagy fényerejű vetítés - Konferenciatermi vagy osztálytermi használathoz alkalmas. 1,2X zoom- Nagy zoom-arány (1,2x) rugalmas telepítést tesz lehetővé <1W készenlét mód - Kevesebb mint 1 W áramfogyasztás készenléti módban. 10W hangszóró- Beépített hangszóró kevert mono audióhoz. Egygombos automata beállítás - Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. Falszín korrekció - Több, előre megadott színű felületre történő vetítést tesz lehetővé. 3D Color Management - tetszés szerinti színkorrekciót tesz lehetővé Quick Cooling - A választható funkcióval a kivetítő rövidebb idő alatt hűl le Választható jelszavas védelem Komponens HDTV-kompatibilitás (YPbPr) A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig arányosan. A lámpa fényereje idővel a lámpa gyártója által megadott határok között csökkenhet. Ez teljesen normális. Bevezetés 7

8 Digital Projector Quick Start Guide Csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie. Alaptartozékok A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől. *A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. Projektor Hálózati tápkábel VGA kábel Rövid útmutató Felhasználói kézikönyv CD Garanciajegy* A távirányító használata előtt húzza ki a fület. Távirányító elemmel Kiegészítő tartozékok 1. Presentation Plus 2. Tartalék lámpa készlet 3. Mennyezetre szerelési konzol 4. 3D szemüveg 5. Hordtáska 8 Bevezetés

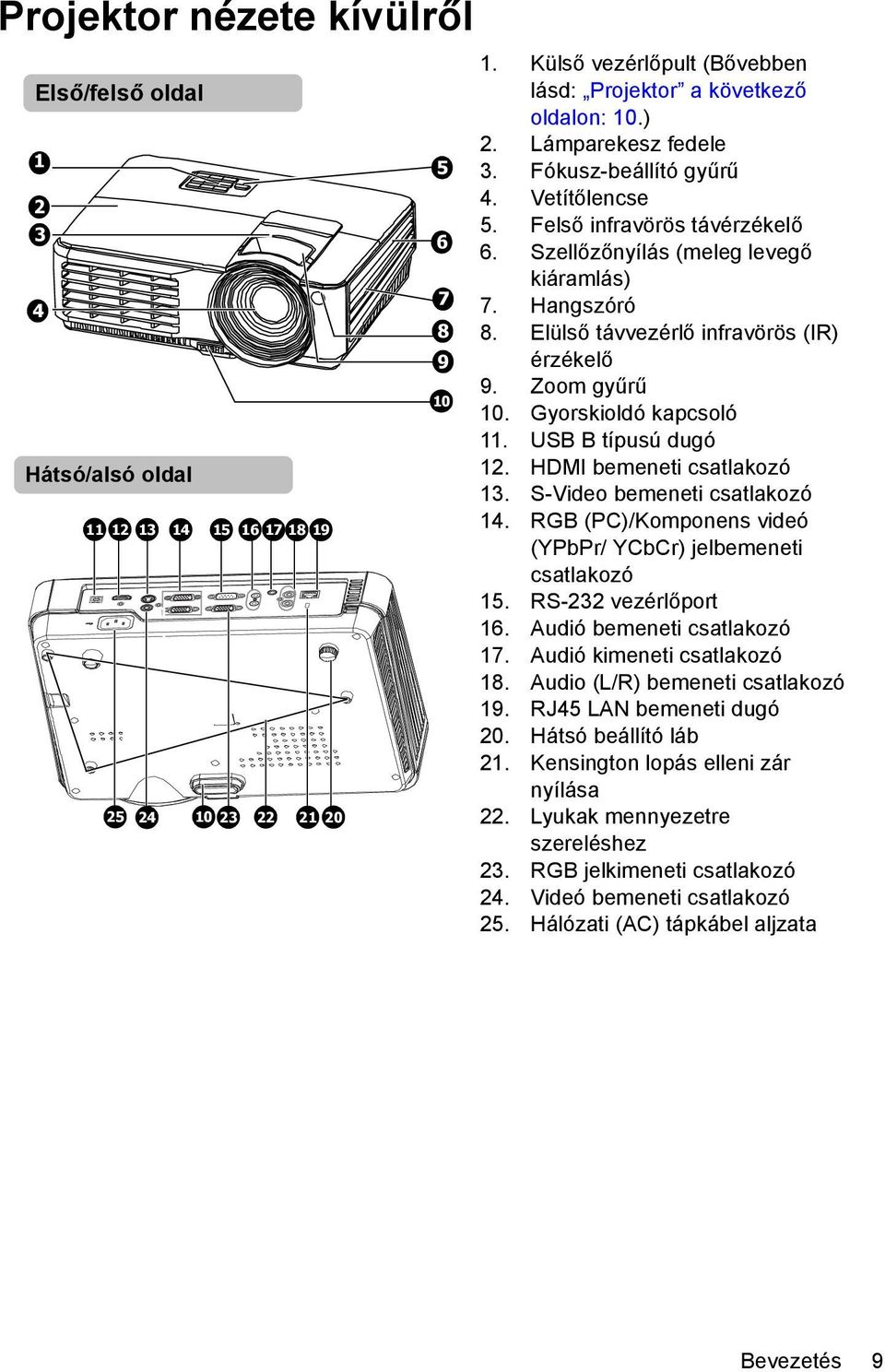

9 Projektor nézete kívülről Első/felső oldal Hátsó/alsó oldal Külső vezérlőpult (Bővebben lásd: Projektor a következő oldalon: 10.) 2. Lámparekesz fedele 3. Fókusz-beállító gyűrű 4. Vetítőlencse 5. Felső infravörös távérzékelő 6. Szellőzőnyílás (meleg levegő kiáramlás) 7. Hangszóró 8. Elülső távvezérlő infravörös (IR) érzékelő 9. Zoom gyűrű 10. Gyorskioldó kapcsoló 11. USB B típusú dugó 12. HDMI bemeneti csatlakozó 13. S-Video bemeneti csatlakozó 14. RGB (PC)/Komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozó 15. RS-232 vezérlőport 16. Audió bemeneti csatlakozó 17. Audió kimeneti csatlakozó 18. Audio (L/R) bemeneti csatlakozó 19. RJ45 LAN bemeneti dugó 20. Hátsó beállító láb 21. Kensington lopás elleni zár nyílása 22. Lyukak mennyezetre szereléshez 23. RGB jelkimeneti csatlakozó 24. Videó bemeneti csatlakozó 25. Hálózati (AC) tápkábel aljzata Bevezetés 9

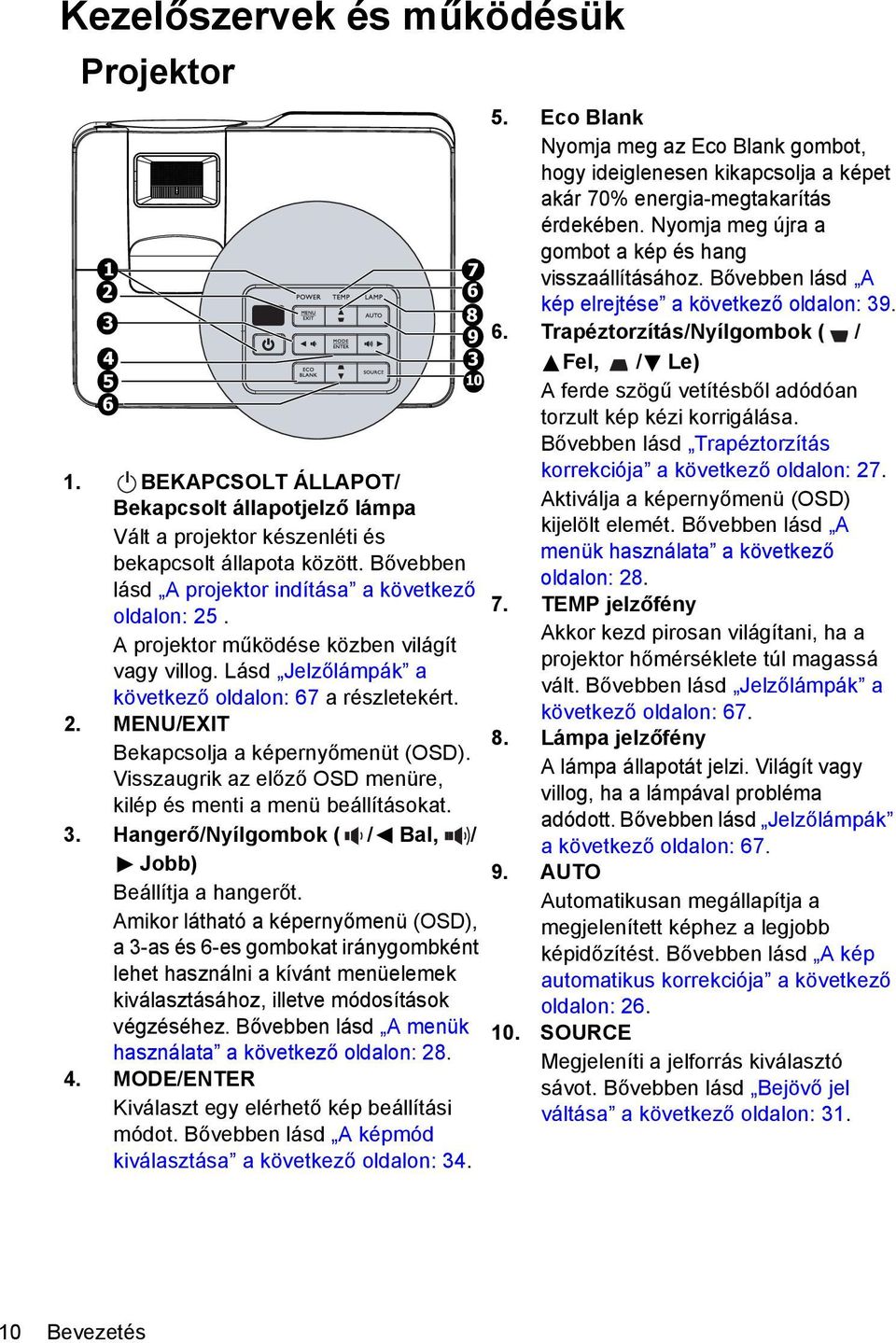

10 Kezelőszervek és működésük Projektor II BEKAPCSOLT ÁLLAPOT/ Bekapcsolt állapotjelző lámpa Vált a projektor készenléti és bekapcsolt állapota között. Bővebben lásd A projektor indítása a következő oldalon: 25. A projektor működése közben világít vagy villog. Lásd Jelzőlámpák a következő oldalon: 67 a részletekért. 2. MENU/EXIT Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menü beállításokat. 3. Hangerő/Nyílgombok ( / Bal, / Jobb) Beállítja a hangerőt. Amikor látható a képernyőmenü (OSD), a 3-as és 6-es gombokat iránygombként lehet használni a kívánt menüelemek kiválasztásához, illetve módosítások végzéséhez. Bővebben lásd A menük használata a következő oldalon: MODE/ENTER Kiválaszt egy elérhető kép beállítási módot. Bővebben lásd A képmód kiválasztása a következő oldalon: Eco Blank Nyomja meg az Eco Blank gombot, hogy ideiglenesen kikapcsolja a képet akár 70% energia-megtakarítás érdekében. Nyomja meg újra a gombot a kép és hang visszaállításához. Bővebben lásd A kép elrejtése a következő oldalon: Trapéztorzítás/Nyílgombok ( / Fel, / Le) A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd Trapéztorzítás korrekciója a következő oldalon: 27. Aktiválja a képernyőmenü (OSD) kijelölt elemét. Bővebben lásd A menük használata a következő oldalon: TEMP jelzőfény Akkor kezd pirosan világítani, ha a projektor hőmérséklete túl magassá vált. Bővebben lásd Jelzőlámpák a következő oldalon: Lámpa jelzőfény A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. Bővebben lásd Jelzőlámpák a következő oldalon: AUTO Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. Bővebben lásd A kép automatikus korrekciója a következő oldalon: SOURCE Megjeleníti a jelforrás kiválasztó sávot. Bővebben lásd Bejövő jel váltása a következő oldalon: Bevezetés

11 A kivetítő felszerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét az esetleges személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Ha a kivetítőt a mennyezetre vagy falra kívánja szerelni, mindenképp egy megfelelő illeszkedést biztosító BenQ mennyezeti vagy fali szerelőkészlet használatát javasoljuk, és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ szerelőkészletet használja a kivetítő felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a kivetítő leesik a mennyezetről vagy falról. A BenQ mennyezeti vagy fali szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ kivetítőt. A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a kivetítőn a Kensington zár nyílásába és a tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna. Bevezetés 11

12 Távirányító II BEKAPCSOLT ÁLLAPOT Vált a projektor készenléti és bekapcsolt állapota között. Bővebben lásd A projektor indítása a következő oldalon: 25 és A projektor lekapcsolása a következő oldalon: Kimerevítés A vetített kép kimerevítése. Bővebben lásd A kép kimerevítése a következő oldalon: Menu/Exit Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menü beállításokat. Bővebben lásd A menük használata a következő oldalon: Bal/ Jobb Amikor látható a képernyőmenü (OSD), a 4-as és 10-es gombokat iránygombként lehet használni a kívánt menüelemek kiválasztásához, illetve módosítások végzéséhez. Bővebben lásd A menük használata a következő oldalon: Smart Eco Megjeleníti a lámpamód kiválasztó sávot (Normál/Takarékos/INTELLIGENS ÖKO). Normál: 100%-os lámpa fényerő. Takarékos: 80%-os lámpaenergiafogyasztás. Intelligens Öko:Ez a gyári beállítás. A lámpa energiafogyasztása dinamikusan 30% és 100% közötti értékkel csökken a tartalom fényerejének megfelelően Eco Blank Nyomja meg az Eco Blank gombot, hogy ideiglenesen kikapcsolja a képet és hangot akár 70% energiamegtakarítás érdekében. Nyomja meg újra a gombot a kép és hang visszaállításához. Bővebben lásd A kép elrejtése a következő oldalon: Digital Zoom gombok (+, -) Nagyítja vagy csökkenti a vetített kép méretét. Bővebben lásd Részlet keresése nagyítással a következő oldalon: Volume +/- Beállítja a kivetítő hangerejét. Bővebben lásd A hang beálítása a következő oldalon: Page Up/Down Lapozás fel/le nyilak, ha USBcsatlakozón keresztül van összekötve egy számítógéppel. Bővebben lásd Távoli működtetés a következő oldalon: Trapéztorzítás/Nyílgombok ( / Fel, / Le) A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd Trapéztorzítás korrekciója a következő oldalon: Auto Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. Bővebben lásd A kép automatikus korrekciója a következő oldalon: Mode/Enter Elérhető képbeállítási mód kiválasztására való. Bővebben lásd A képmód kiválasztása a következő oldalon: 34. Aktiválja a képernyőmenü Megjelenítési (OSD) menüelem. Bővebben lásd A menük használata a következő oldalon: Source Megjeleníti a jelforrás kiválasztó sávot. Bővebben lásd Bejövő jel váltása a következő oldalon: Bevezetés

13 Körülbelül 15 Körülbelül Időzítés Bekapcsol Képernyőn megjelenő stoppert indítja el vagy jeleníti meg a stopper beállítások alapján. Bővebben lásd Stopper óra beállítása a prezentációhoz a következő oldalon: Időzítés beállítás A bemutató stopperóra időzítésének közvetlen megadása. Bővebben lásd Stopper óra beállítása a prezentációhoz a következő oldalon: 38. Az infravörös távérzékelő a projektor elején található. A távvezérlőt a helyes működéséhez a kivetítő infravörös távérzékelőjéhez képest a merőlegestől 15 fokon belüli szögben kell tartani. A távvezérlőnek az érzékelőtől mért távolsága nem lehet több mint 8 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő között ne legyen olyan akadály, amely elzárná az infravörös sugár útját. A kivetítő kezelése elölről A kivetítő kezelése teteje A távirányító elemének cseréje 1. Húzza ki az elemtartót. Kövesse a képes utasításokat. Nyomja és tartsa a zárókart, miközben kihúzza az elemtartót. 2. Helyezze az új elemet a tartóba. Figyeljen arra, hogy a pozitív oldal felfele nézzen. 3. Nyomja az elemtartót vissza a távirányítóba. Kerülje a túl meleg vagy párás környezetet. Az elem tönkremehet, ha azt nem megfelelően cseréli ki. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A lemerült elemet az elem gyártójának utasításai alapján selejtezze le. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól. Bevezetés 13

14 A projektor elhelyezése A hely kiválasztása A felállítási hely kiválasztása függ a szoba alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. A projektor számára négy lehetséges felállítási hely jöhet szóba: 1. Előoldal, asztal Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 2. Előoldal, mennyezet Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászonnal szemben. A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet. Állítsa be a Előoldal, mennyezet opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a projektor bekapcsolása után. 3. Hátoldal, asztal Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges. Állítsa be a Hátoldal, asztal opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a projektor bekapcsolása után. 4. Hátoldal, mennyezet Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető ernyőre és a BenQ mennyezeti szerelőkészletre is szükség van. Állítsa be a Hátoldal, mennyezet opciót a RENDSZERBEÁLLÍTÁS: Alapszintű > Kivetítő pozíciója menüben a projektor bekapcsolása után. 14 A projektor elhelyezése

15 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét befolyásolja a projektor objektívének távolsága a vetítővászontól, a zoom beállítás (amennyiben elérhető) és a videó formátum. A projektort vízsintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90 -os) a vetítővászon horizontális középpontjára. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás. Mennyezetre történő rögzítéskor a projektort fejjel lefelé kell felszerelni úgy, hogy kissé lefelé irányú szögben vetítsen. A 17. oldalon szereplő ábráról látható, hogy az ilyen vetítésnél a vetített kép alsó széle függőlegesen eltolt a projektor horizontális síkjához képest. Mennyezetre szereléskor ez a vetített kép felső szélét jelenti. A projektornak a vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik. A vetítővászon és a projektor helyének meghatározásakor számításba kell venni a vetített képméretet és a függőleges eltolás méretét is, amelyek arányosak a vetítési távolsággal. A BenQ által készített képernyőméretek táblázatát segítségül lehet hívni a kivetítő ideális helyének meghatározásakor. Két méretet kell figyelembe venni: a vetítővászon középpontjától merőlegesen mért vízszintes távolságot (vetítési távolság), és a projektor függőleges irányú eltolásának mértékét a vetítővászon vízszintes széléhez képest (eltolás). A projektor elhelyezése 15

16 A projektor helyének meghatározása egy adott képernyőmérethez 1. Válassza ki a képernyőméretet. 2. Tekintse meg a 17. oldalon lévő táblázatot, és keresse meg a vetítővászon méretéhez leginkább illeszkedő méretet a bal oldalon lévő Vetítővászon mérete jelzésű oszlopokban. Ennek az értéknek a sorában menjen jobbra az oszlopba, ahol a megfelelő átlagos vetítővászontól mért távolságot találja. "Átlag" Ez a vetítési távolság. 3. Ugyanebben a sorban, még tovább jobbra jegyezze meg a Függőleges eltérés (mm) értéket. Ez fogja megadni, hogy a projektort a vetítővászon széléhez képest függőlegesen végül milyen mértékben eltolva kell elhelyezni. 4. A projektor javasolt pozíciója a képernyő vízszintes középpontjához képest merőlegesen mérve a fenti 2. lépésben meghatározott távolságban van, az előbbi 3. lépésben meghatározott értékkel eltolva. Például, ha ezt a kivetítőt használja 120 hüvelykes vetítővászonnal, az átlagos vetítési távolság 3894 mm, 251 mm-es függőleges eltéréssel. Vetítővászon ajánlott méretének meghatározása adott távolsághoz Ezzel a módszerrel lehet meghatározni, hogy a megvásárolt projektorhoz milyen méretű vetítővászon illik a szobába. A használható legnagyobb képernyőméretet a szoba fizikai méretei korlátozzák. 1. Mérje le a projektor és a képernyő tervezett helye közötti távolságot. Ez a vetítési távolság. 2. Tekintse meg a 17. oldalon lévő táblázatot, és keresse meg az átlagtávolság méréséhez leginkább illeszkedő értéket a "Átlag" jelzésű vetítővászon oszlopban. Győződjön meg arról, hogy a mért távolság az átlagtávolság minimális és maximális értékei között van. 3. Ezen érték használatával keresse meg a tőle balra lévő sort, amelyben megtalálja a megfelelő Vetítővászon mérete értéket. Ez a projektor által vetített kép mérete ennél a vetítési távolságnál. 4. Ugyanebben a sorban, még tovább jobbra jegyezze meg a Függőleges eltérés (mm) értéket. Ez fogja megadni, hogy a projektor vízszintes síkjához képest végül milyen mértékben kell függőlegesen eltolni a vetítővásznat. Például, ha ezt a kivetítőt használja és a mért vetítési távolság 4,0 m (4000 mm), az "Átlag" oszlop legközelebbi értéke 3894 mm. A sorban pedig az látható, hogy 120 hüvelykes vetítővászonra van szükség. Ha a projektort (az ajánlottól) eltérő helyre helyezi, akkor felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. lyen esetben a kép némiképp torzulni fog. Atorzulás a trapéztorzítás funkcióval javítható. A részleteket lásd a Trapéztorzítás korrekciója a következő oldalon: 27. oldalon. 16 A projektor elhelyezése

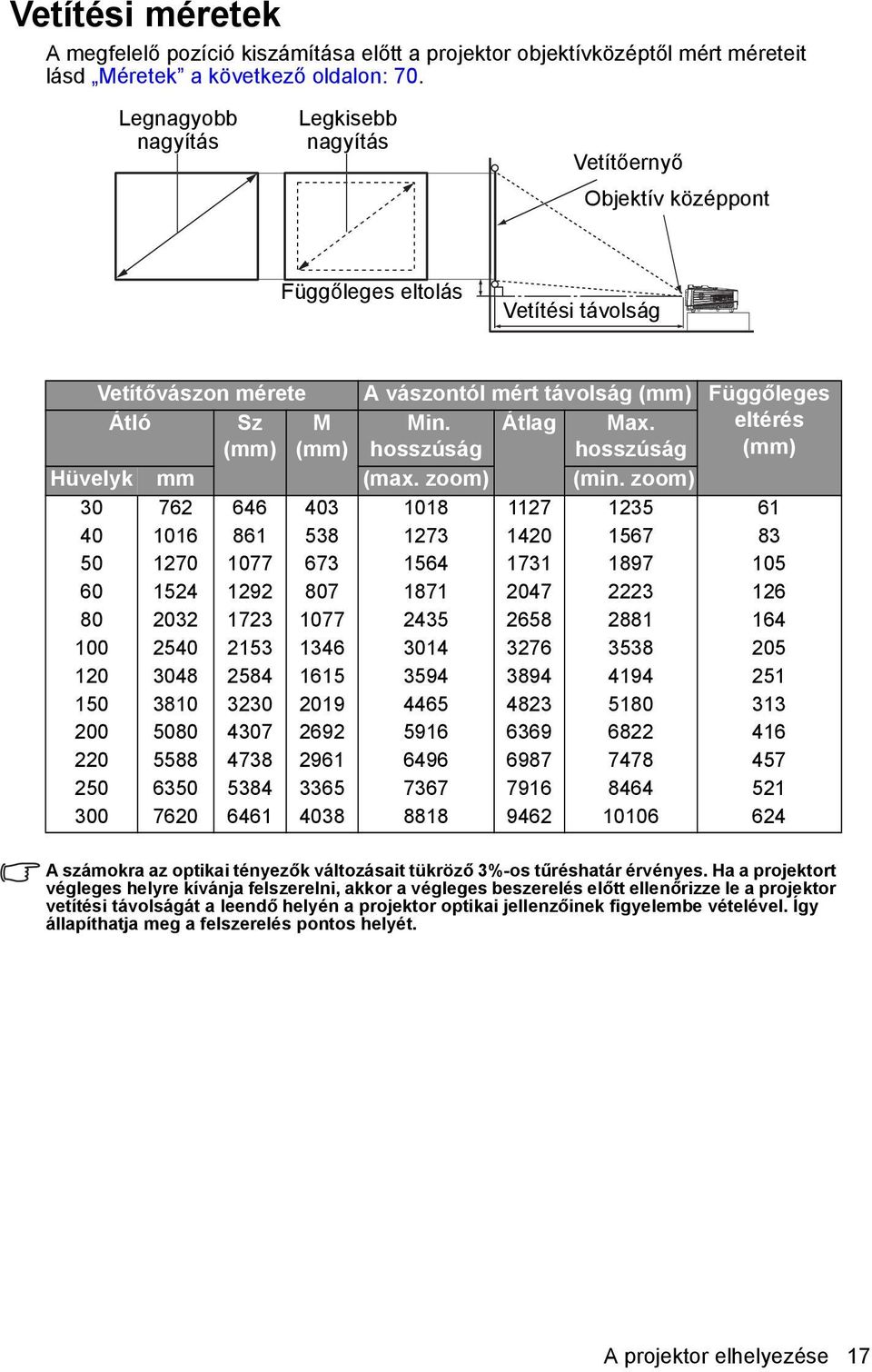

17 Vetítési méretek A megfelelő pozíció kiszámítása előtt a projektor objektívközéptől mért méreteit lásd Méretek a következő oldalon: 70. Legnagyobb nagyítás Legkisebb nagyítás Vetítőernyő Objektív középpont Függőleges eltolás Vetítési távolság Vetítővászon mérete A vászontól mért távolság (mm) Függőleges Átló Sz (mm) M (mm) Min. hosszúság Átlag Max. hosszúság eltérés (mm) Hüvelyk mm (max. zoom) (min. zoom) A számokra az optikai tényezők változásait tükröző 3%-os tűréshatár érvényes. Ha a projektort végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le a projektor vetítési távolságát a leendő helyén a projektor optikai jellenzőinek figyelembe vételével. Így állapíthatja meg a felszerelés pontos helyét. A projektor elhelyezése 17

18 Csatlakoztatás Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja. 3. Ügyeljen a kábelek biztos csatlakoztatására. Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd Csomag tartalma a következő oldalon: 8). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. A részletes csatlakoztatási módszereket illetően lásd: oldalak USB-kábel 5. Audió kábel 2. HDMI-kábel 6. S-Video kábel 3. VGA kábel 7. Videókábel 4. VGA-DVI-A kábel 8. Komponens videó VGA (DSub) adapterkábel 18 Csatlakoztatás

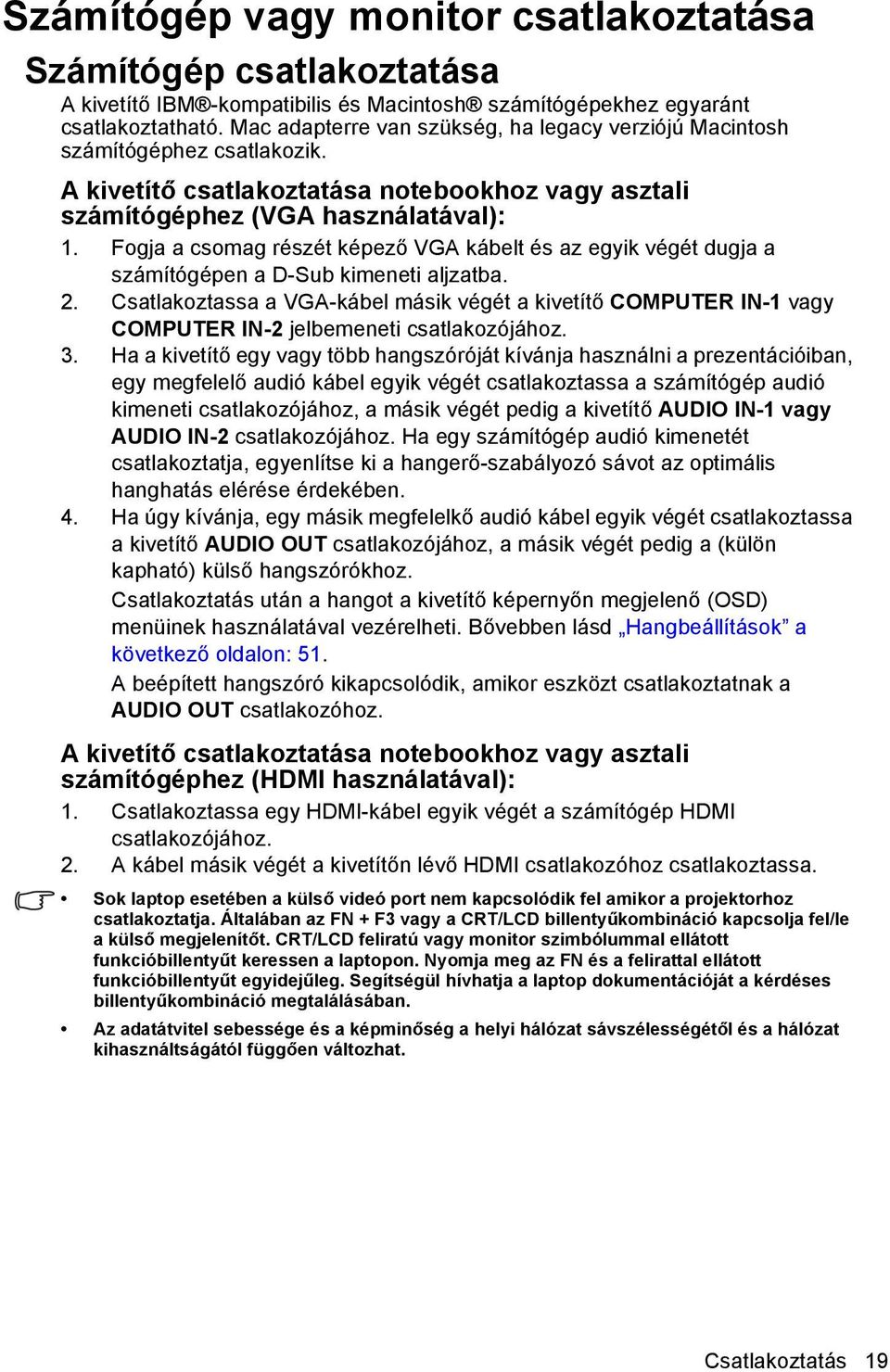

19 Számítógép vagy monitor csatlakoztatása Számítógép csatlakoztatása A kivetítő IBM -kompatibilis és Macintosh számítógépekhez egyaránt csatlakoztatható. Mac adapterre van szükség, ha legacy verziójú Macintosh számítógéphez csatlakozik. A kivetítő csatlakoztatása notebookhoz vagy asztali számítógéphez (VGA használatával): 1. Fogja a csomag részét képező VGA kábelt és az egyik végét dugja a számítógépen a D-Sub kimeneti aljzatba. 2. Csatlakoztassa a VGA-kábel másik végét a kivetítő COMPUTER IN-1 vagy COMPUTER IN-2 jelbemeneti csatlakozójához. 3. Ha a kivetítő egy vagy több hangszóróját kívánja használni a prezentációiban, egy megfelelő audió kábel egyik végét csatlakoztassa a számítógép audió kimeneti csatlakozójához, a másik végét pedig a kivetítő AUDIO IN-1 vagy AUDIO IN-2 csatlakozójához. Ha egy számítógép audió kimenetét csatlakoztatja, egyenlítse ki a hangerő-szabályozó sávot az optimális hanghatás elérése érdekében. 4. Ha úgy kívánja, egy másik megfelelkő audió kábel egyik végét csatlakoztassa a kivetítő AUDIO OUT csatlakozójához, a másik végét pedig a (külön kapható) külső hangszórókhoz. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Bővebben lásd Hangbeállítások a következő oldalon: 51. A beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak a AUDIO OUT csatlakozóhoz. A kivetítő csatlakoztatása notebookhoz vagy asztali számítógéphez (HDMI használatával): 1. Csatlakoztassa egy HDMI-kábel egyik végét a számítógép HDMI csatlakozójához. 2. A kábel másik végét a kivetítőn lévő HDMI csatlakozóhoz csatlakoztassa. Sok laptop esetében a külső videó port nem kapcsolódik fel amikor a projektorhoz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a laptop dokumentációját a kérdéses billentyűkombináció megtalálásában. Az adatátvitel sebessége és a képminőség a helyi hálózat sávszélességétől és a hálózat kihasználtságától függően változhat. Csatlakoztatás 19

20 Monitor csatlakoztatása Ha közelről akarja megtekinteni a prezentációt egy monitoron a vetítővászon mellett, a kivetítő MONITOR-OUT jelkimeneti csatlakozóját összekötheti egy külső monitorral az alábbi utasítások követésével: A projektor csatlakoztatása monitorhoz: 1. A projektort számítógéphez a Számítógép csatlakoztatása a következő oldalon: 19 leírás szerint csatlakoztassa. 2. Csatlakoztasson egy megfelelő VGA-kábel (csak egy darab mellékelve) egyik végét a videomonitor D-Sub bemeneti csatlakozójához. Más megoldásként, ha az Ön monitorja DVI-csatlakozóval van felszerelve, akkor csatlakoztassa egy VGA-DVI-A kábel DVI dugóval rendelkező végét a videomonitor DVI bemeneti csatlakozójához. 3. A kábel másik végét a kivetítőn lévő MONITOR-OUT csatlakozóhoz csatlakoztassa. A MONITOR-OUT kimeneti csatlakozó kimeneti jele csak akkor működőképes, ha a bemeneti jel a COMPUTER IN-1 vagy COMPUTER IN-2 csatlakozóról érkezik. Amikor a kivetítőt bekapcsolják, a MONITOR-OUT kimeneti csatlakozó kimeneti jele a COMPUTER IN-1 vagy COMPUTER IN-2 csatlakozóról érkező bemeneti jel függvényében változik. 20 Csatlakoztatás

21 Videóforrás eszközök csatlakoztatása A projektor és a videóforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videóminőséget szolgáltatnak. Aválasztott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a projektoron, mind a videóforráson, a következők szerint: Csatlakozó név Csatlakozó megjelenése Hivatkozás Képminőség HDMI HDMI HDMI jelforrás csatlakoztatása a következő oldalon: 22 Legjobb Komponens Video COMPUTER Komponens videójelet adó eszköz csatlakoztatása a következő oldalon: 23 Jobb S-Video S-VIDEO VIDEO S-Video/kompozit forráseszköz csatlakoztatása a következő oldalon: 24 Jó Video Normál Csatlakoztatás 21

22 HDMI jelforrás csatlakoztatása A kivetítő HDMI bemeneti csatlakozóval rendelkezik, ami lehetővé teszi annak csatlakoztatását egy HDMI jelforráshoz, mint például DVD-lejátszó, DTV tuner, megjelenítő vagy notebook számítógép. A HDMI (High Definition Multimedia Interface Nagyfelbontású multimédia csatoló) a videoadatok tömörítésmentes átvitelét támogatja kompatibilis eszközök, pl. DTV tunerek, DVD-lejátszók vagy megjelenítők között, egyetlen kábel használatával. Teljesen digitális elvű kép és hangélményt kínál. Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli HDMI kimeneti csatlakozókkal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása HDMI jelforráshoz: 1. Csatlakoztassa egy HDMI-kábel egyik végét a HDMI forráseszköz HDMI kimeneti csatlakozójához. A kábel másik végét a kivetítőn lévő HDMI jelbemeneti csatlakozóhoz csatlakoztassa. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. A részleteket lásd: Hangbeállítások a következő oldalon: 51. oldal. 2. A HDMI-kábel másik végét a kivetítőn lévő HDMI csatlakozóhoz csatlakoztassa. Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Ritkán előfordulhat, hogy amikor a kivetítőt egy DVD-lejátszóhoz csatlakoztatja a kivetítő HDMI bemeneti csatlakozóján keresztül, a vetített kép színei helytelenül jelennek meg. Ilyen esetben módosítsa a színteret YUV-re. Bővebben lásd Színtér módosítása a következő oldalon: Csatlakoztatás

23 Komponens videójelet adó eszköz csatlakoztatása Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli Komponens Videó kimeneti csatlakozókkal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása komponens videójelet adó eszközhöz: 1. Csatlakoztasson egy megfelelő Komponens Videó-VGA (D-Sub) adapterkábel 3 db RCA dugóval rendelkező végét a videó jelforrás Komponens Videó kimeneti csatlakozóihoz. A dugókat az aljzatok színkódolásának megfelelően csatlakoztassa, azaz zöld a zöldhöz, kék a kékhez és vörös a vöröshöz. 2. Csatlakoztassa a Komponens Videó-VGA (D-Sub) adapterkábel másik (D-Sub dugóval rendelkező) végét a kivetítő COMPUTER IN-1 vagy COMPUTER IN-2 csatlakozójához. 3. Ha a kivetítő egy vagy több hangszóróját kívánja használni a prezentációiban, egy megfelelő audió kábel egyik végét csatlakoztassa az eszköz audió kimeneti csatlakozójához, a másik végét pedig a kivetítő AUDIO IN-1 vagy AUDIO IN-2 csatlakozójához. 4. Ha úgy kívánja, egy másik megfelelkő audió kábel egyik végét csatlakoztassa a kivetítő AUDIO OUT csatlakozójához, a másik végét pedig a (külön kapható) külső hangszórókhoz. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Bővebben lásd Hangbeállítások a következő oldalon: 51. A beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak a AUDIO OUT csatlakozóhoz. Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Csatlakoztatás 23

24 S-Video/kompozit forráseszköz csatlakoztatása Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli S-Video/kompozit kimeneti csatlakozóval: Ha mindkét csatlakozóval rendelkezik, vaszálja az S-video kimeneti csatlakozót, mivel az S-Video csatoló jobb képminőséget biztosít, mint a Videó csatlakozó. Ha bármelyik kimeneti csatlakozóval rendelkezik, ezzel az eljárással folytathatja a csatlakoztatást. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása S-Video/kompozit jelforráshoz: 1. Csatlakoztassa egy S-Video/kompozit kábel egyik végét a videó forráseszköz S-Video/kompozit kimeneti csatlakozójához. 2. Az S-Video/kompozit kábel másik végét a kivetítőn lévő S-VIDEO/VIDEÓ csatlakozóhoz csatlakoztassa. 3. Ha a kivetítő egy vagy több hangszóróját kívánja használni a prezentációiban, egy megfelelő audió kábel egyik végét csatlakoztassa az eszköz audió kimeneti csatlakozójához, a másik végét pedig a kivetítő AUDIO (L/R) csatlakozójához. 4. Ha úgy kívánja, egy másik megfelelkő audió kábel egyik végét csatlakoztassa a kivetítő AUDIO OUT csatlakozójához, a másik végét pedig a (külön kapható) külső hangszórókhoz. Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti. Bővebben lásd Hangbeállítások a következő oldalon: 51. A beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak a AUDIO OUT csatlakozóhoz. Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. 24 Csatlakoztatás

25 Működés A projektor indítása 1. Dugja be a kivetítő tápkábelének dugóját egy hálózati csatlakozóaljzatba. Ellenőrizze, hogy a(z) Bekapcsolt állapotjelző lámpa a projektoron narancssárgán világít-e a bekapcsolás után. Az olyan potenciális veszélyek, mint az elektromos áramütés és a tűz elkerülése érdekében, kizárólag eredeti kiegészítőket (pl. tápkábelt) használjon az eszközzel. Ha a közvetlen bekapcsolás funkciót altiválták a RENDSZERBEÁLLÍTÁS: Alapszintű > Alapvető kezelési beállítások menüben, a kivetítő automatikusan bekapcsolódik, ha a tápkábelt csatlakoztatták és áram alá helyezték a berendezést. Bővebben lásd Közvetlen bekapcsolás a következő oldalon: Nyomja meg a II BEKAPCSOLT ÁLLAPOT gombot a kivetítőn vagy az BE gombot a távvezérlőn a kivetítő indításához. A Bekapcsolt állapotjelző lámpa zölden villog és zöld marad addig, amíg a kivetítő be van kapcsolva. Az indulási folyamat mintegy másodpercig tart. A folyamat későbbi fázisában kivetíti az indulási logót. (Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel/karral. Ha a projektor a korábbi működés miatt még forró, akkor a lámpa felkapcsolása előtt még körülbelül 90 másodpercig működteti a hűtőventillátort. 3. Ha a kivetítőt első alkalommal aktiválják, válassza ki az OSD menü nyelvét a képen megjelenő utasítások követésével. 4. Ha jelszót kell megadni, a nyíl billentyűk megnyomásával adjon meg egy hatjegyű jelszót. Bővebben lásd A jelszavas védelem használata a következő oldalon: Kapcsolja be az összes csatlakoztatott készüléket. 6. A projektor ekkor bejövő jelet keres. Keresés közben az aktuális bejövő jel megjelenik a képen. Ha a projektor nem érzékel értékelhető jelet, akkor a Nincs jel üzenet látszik egészen addig, amíg nem talál bejövő jelet. A kívánt bejövő jelet ki is választhatja a SOURCE megnyomásával a projektoron vagy a távirányítón. Bővebben lásd Bejövő jel váltása a következő oldalon: 31. Működés 25

26 A vetített kép beállítása A vetítési szög állítása A projektor egy gyors kioldós lábbal és egy hátsó állító lábbal van felszerelve. Segítségükkel a kép magasságát és a vetítési szöget lehet módosítani. A projektor beállításához: 1. Nyomja meg a gyorskioldó gombot és emelje fel a kivetítő elejét. Ha a képet oda irányította ahova szeretné, akkor engedje el a gyorskioldó gombot és rögzítse a lábat az adott helyzetben. 2. Csavarjon a hatsó beállító lábon a kivetítő vízszintes szögének finombeállításához. A láb visszahúzásához emelje meg a projektort miközben nyomja a gyorskioldó gombot, majd lassan engedje le a projektort. Csavarja vissza a hátsó állító lábat a kicsavarással ellentétes irányba. Ha a projektor nem egyenes alapra van állítva, vagy a vetítőernyő és a projektor nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek korrekcióját lásd Trapéztorzítás korrekciója a következő oldalon: 27. Ne nézzen az objektívbe, ha a lámpa világít. A lámpa erős fénye károsíthatja a szemét. Legyen óvatos az állító gomb megnyomásakor, mert az közel van a szellőző nyíláshoz, ahonnan forró levegő áramlik ki. A kép automatikus korrekciója Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a projektoron vagy a távirányítón az AUTO-t. A beépített intelligens automatikus korrigálás funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el. Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el. 26 Működés

27 A képméret és élesség finombeállítása 1. A zoom gyűrű használatával állítson a kivetített kép méretén. 2. A fókuszáló gyűrű forgatásával tegye élessé a képet. Trapéztorzítás korrekciója A trapéztorzítás arra a jelenségre utal, amikor a vetített kép alul vagy felül észrevehetően szélesebb. Akkor jelentkezik, ha a projektor nem merőleges a vetítőernyőre. Ennek korrekciója a projektor magasságának állításán kívül igényli a manuális javítást is a következő lépések valamelyikének segítségével. Távirányító használatával A trapéztorzítás korrigálása oldal megjelenítése a projektoron vagy a távirányítón található / gomb megnyomásával történik. A kép felső részének javítása a megnyomásával történhet. A kép alsó részének javítása a megnyomásával történhet. Az OSD menü használatával 1. Nyomja meg a MENU/Kilépés-t, majd a / megnyomásával mozogjon úgy, hogy a MEGJELENÍTÉS menü legyen kiemelve. 2. A megnyomásával álljon a Trapéz-ra, és nyomja meg az MODE/ENTER-t. Megjelenik a Trapéz korrigáló oldal. 3. A kép felső részének javítása a megnyomásával, az alsó felének javítása a megnyomásával történhet. Nyomja meg a / gombot. Nyomja meg a / gombot. Működés 27

28 A menük használata A projektor a különböző beállítások elvégzéséhez rendelkezik képernyőmenüvel (OSD). Az OSD menü szerkezete az alábbi. Főmenü ikonok Főmenü Kiemelt Almenü Aktuális bejövő jel Állapot A MENU/ Kilépés megnyomás ával az előző oldalra ugorhat vagy kiléphet. Az alábbi példa az OSD nyelv beállítását magyarázza el. 1. Nyomja meg a MENU/Kilépés gombot a kivetítőn vagy a távvezérlőn az OSD menü megjelenítéséhez. 3. A megnyomásával álljon a Nyelv -re, és a / gombokkal pedig válassza ki a használni kívánt nyelvet. 2. Használja a / gombot a RENDSZERBEÁLLÍTÁS: Alapszintű menü kiemelésére. 4. A kilépés és a beállítások mentése a kivetítőn vagy a távvezérlőn található MENU/ Kilépés gomb megnyomásával történik. *Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt. 28 Működés

29 A kivetítő rögzítése A biztonsági kébelrögzítő használata A kivetítőt biztonságos helyre kell telepíteni a lopás megakadályozása érdekében. Más megoldásként vásároljon egy zárat, pl. Kensington zárat a kivetítő rögzítéséhez. A Kensington zár nyílása a kivetítő hátlapján található. A részletekért lásd a 9. oldal 21. pontjában. A Kensington biztonsági kábelzár általában kulcs(ok) és a zár kombinációjából áll. Lásd a zár dokumentációját a használat módját illetően. A jelszavas védelem használata Biztonsági okokból és az illetéktelen használat megakadályozására a projektor jelszavas védelmi lehetőséggel rendelkezik. A jelszavat a képernyőmenün (OSD) keresztül lehet beállítani. FIGYELEM! Kellemetlensége adódik, ha aktiválja a bekapcsolás elleni zárfunkciót és elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz. Jelszó beállítása Miután a jelszót beállította a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót. 1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások menübe. Nyomja meg a MODE/ENTER-t. Megjelenik a Biztonsági beállítások oldal. 2. Emelje ki a Bekapcsolási lezárás-t és válassza ki az Be opciót a / gombokkal. 3. Ahogy jobbra látható, a négy nyíl billentyű (,,, ) rendre négy számjegyet képvisel (1, 2, 3, 4). A beállítandó jelszónak megfelelően nyomja meg a nyílgombokat a jelszó hat számjegyének megadásához. 4. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítása után az OSD menü a Biztonsági beállítások oldalra tér vissza. FONTOS: A bevitt számjegyek csillagként jelennek meg a képen. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. A MENU/Kilépés megnyomásával léphet ki az OSD menüből. Ha elfelejti a jelszót Ha a jelszavas védelmet aktiválta, akkor a projektor minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobbra látható jelszó hibaüzenet jelenik meg három másodpercre, majd ezt az ADJA MEG A JELSZÓT üzenet követi. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a Működés 29

30 jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. A részleteket lásd: Az elfelejtett jelszavak esetére szóló eljárás megjelenítése a következő oldalon: 30. oldal. Ha egymást követően 5-szer nem sikerül a helyes jelszót megadnia, a kivetítő rövid időn belül automatikusan kikapcsolódik. Az elfelejtett jelszavak esetére szóló eljárás megjelenítése 1. Nyomja meg a projektoron vagy a távirányítón az AUTO-t és tartsa nyomva három másodpercig. A kivetítő kódolt számot jelenít meg a képen. 2. Írja le ezt a számot, és kapcsolja ki a projektort. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója. A jelszó megváltoztatása 1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások > Jelszóváltoztatás menü. 2. Nyomja meg a MODE/ENTER-t. Megjelenik az ADJA MEG A JELENLEGI JELSZÓT üzenet. 3. Írja be a régi jelszót. Ha a jelszó helyes, akkor megjelenik az IADJA MEG AZ ÚJ JELSZÓT üzenet. Ha rossz jelszót adott meg, akkor a Hibás jelszó üzenet jelenik meg három másodpercre, majd az ADJA MEG A JELENLEGI JELSZÓT üzenet megjelenésével újra próbálkozhat. Lehetősége van a MENU/Kilépés megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával. 4. Írja be az új jelszót. FONTOS: A bevitt számjegyek csillagként jelennek meg a képen. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. A jelszó ismételt beírásával erősítse meg az új jelszót. 6. A projektor új jelszavának megadása sikeresen megtörtént. Ne feledje megadni az új jelszót, amikor legközelebb elindítja a kivetítőt. 7. A MENU/Kilépés megnyomásával léphet ki az OSD menüből. A jelszavas védelem kikapcsolása A jelszavas védelem letiltásához lépjen vissza a RENDSZERBEÁLLÍTÁS: Speciális > Biztonsági beállítások > Bekapcsolási lezárás menü, miután megnyitotta az OSD menürendszert. Válassza ki az Ki opciót a / gombokkal. Megjelenik az ADJA MEG A JELSZÓT üzenet. Írja be a jelenlegi jelszót. 30 Működés

31 Ha a jelszó helyes, akkor az OSD menü visszatér a Biztonsági beállítások oldalra az Ki opcióval a(z) Bekapcsolási lezárás sorban. A projektor a következő indításkor nem fogja kérni a jelszót. Ha rossz jelszót adott meg, akkor a Hibás jelszó üzenet jelenik meg három másodpercre, majd az ADJA MEG A JELENLEGI JELSZÓT üzenet megjelenésekor újra próbálkozhat. Lehetősége van a MENU/Kilépés megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával. Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet. Bejövő jel váltása A projektor egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet tud megjeleníteni. A kivetítő induláskor automatikusan jelet keres. A Gyors, auto. keresés funkciónak a FORRÁS menüben Be állapotban kell lennie (a projektornál ez az alapbeállítás), hogy a projektor automatikusan keresse meg a jeleket. A bemeneti jelek között manuálisan is körbelépegethet. 1. Nyomja meg a projektoron vagy a távirányítón a SOURCE-t. Megjelenik a jelforrás kiválasztó sáv. 2. A / gombokkal válassza ki a megfelelő jelet, majd nyomja meg a MODE/ENTER gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képernyőn. Ha a kivetítőhöz több készülék csatlakozik, akkor az 1-2. lépések megismétlésével keresse meg a többi jelet is. Ahogy a különböző bemenőjelek között vált, a vetített kép fényerőszintje ennek megfelelően változik. A többnyire állóképekkel dolgozó számítógépes (grafikus) adatbemutatók általában erősebb fényűek, mint az inkább mozgóképet használó videó (filmek). A képbeállításhoz rendelkezésre álló opciók függnek a bemenőjel típusától. Bővebben lásd A képmód kiválasztása a következő oldalon: 34. A projektor saját felbontása 4:3 oldalarány esetén érvényes. A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a projektor átméretezést hajt végre az 'képoldalarány' beállítástól függően, aminek eredményeképpen előállhat némi képtorzulás vagy romolhat a kép élessége. Bővebben lásd A képoldalarány kiválasztása a következő oldalon: 32. Színtér módosítása Ritkán előfordulhat, hogy amikor a kivetítőt egy DVD-lejátszóhoz csatlakoztatja a kivetítő HDMI bemeneti csatlakozóján keresztül, a vetített kép színei helytelenül jelennek meg. Ilyen esetben módosítsa a színteret YUV-re. 1. Nyomja meg a MENU/Kilépés-t, majd a / megnyomásával mozogjon úgy, hogy a FORRÁS menü legyen kiemelve. 2. Nyomja meg a gombot a Színtér konverziója elem kiemeléséhez, majd nyomja meg a / gombot a megfelelő színtér kiválasztásához. Ez a funkció csak akkor érhető el, ha a HDMI bemeneti port használatban van. Működés 31

32 Részlet keresése nagyítással Ha a vetített képen valamely részletet kell megtalálnia, akkor nagyítsa ki a képet. Az iránymozgó nyilakkal navigálhat a képen. Távirányító használatával 1. Jelenítse meg a Zoom sávot a Digital Zoom+/Digital Zoom- gomb megnyomásával. 2. Nagyítsa ki a kép közepét a Digital Zoom + megnyomásával. Nyomja meg többször a gombot, amíg eléri a szükséges képméretet. 3. A képen navigálni a projektoron vagy a távirányítón található (,,, ) nyilakkal lehet. 4. A kép eredeti méretre az AUTO megnyomásával állítható vissza. Használható a Digital Zoom -is. A gomb ismételt megnyomásakor a kép mérete tovább csökken, míg végül visszaáll az eredeti méretre. Az OSD menü használatával 1. Nyomja meg a MENU/Kilépés-t, majd a / megnyomásával mozogjon úgy, hogy a MEGJELENÍTÉS menü legyen kiemelve. 2. A megnyomásával álljon a Digitális zoom-ra, és nyomja meg az MODE/ ENTER-t. Megjelenik a Zoom sáv. 3. Ismételje meg a fenti Távirányító használatával szakasz 2-4. lépését. Amennyiben a projektor vezérlőpultját használja, folytassa a következő lépésekkel. 4. A többszöri megnyomásával nagyítsa a képet a kívánt méretűre. 5. A képen a navigáláshoz először váltson át a MODE/ENTER megnyomásával pásztázó módba, majd használja a nyilakat (,,, ) a képen történő navigáláshoz. 6. A képen navigálni a projektoron vagy a távirányítón található (,,, ) nyilakkal lehet. 7. A kép méretének csökkentéséhez váltson vissza nagyítás / kicsinyítés módba a MODE/ENTER megnyomásával, majd a AUTO megnyomásával visszaállíthatja a képet az eredeti méretére. A képet a ismételt megnyomásával is visszaállíthatja eredeti méretére. A képen navigálni csak a nagyítás után lehet. A részletek keresése közben a képet tovább lehet nagyítani. A képoldalarány kiválasztása A képoldalarány a képszélesség és a képmagasság hányadosa. Az analóg TV-nél és számítógépeknél ez leggyakrabban 4:3 - ami a projektor alapértelmezése is -, a digitális televíziók és DVD-k pedig leginkább a 16:9 vagy 16:10 arányt használják. A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a projektor is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet egy másik képoldalarányra, mint amilyen a bemenő képjel volt. A vetített kép oldalarányának módosítása (a bemeneti oldalaránytól függetlenül): 1. Nyomja meg a Menu/Kilépés gombot, majd a / gombot, amíg a MEGJELENÍTÉS elemet kiemeli. 2. Nyomja meg a gombot az Képarány elem kiemeléséhez. 3. A / megnyomásával válasszon a videójelnek és a megjelenítési igényeknek megfelelő képoldalarányt. 32 Működés

33 A képoldalarány Az alábbi képeken a fekete részek a nem használt, a fehér részek pedig a használt területeket jelzik. Az OSD menü megjeleníthető ezeken a használaton kívüli fekete területeken is. 1. Auto.: Arányosan méretezi a képet, hogy illeszkedjen a kivetítő natív felbontásához eredeti szélesség-magasság arányában. Használata olyan bejövő képek esetén célszerű, amelyek sem nem 4:3, sem nem 16:9 oldalarányúak, hiszen a kép saját oldalarányának módosítása nélkül a lehető legnagyobb mértékben használja ki a vetítőernyőt. 2. Valós: A kép az eredeti felbontásában lesz kivetítve és újra lesz méretezve, hogy a megjelenítési terület méretéhez alkalmazkodjon. Alacsony felbontású bemeneti jelekhez alkalmas, a vetített kép kisebb méretben jelenik meg, mint a teljes méretre alakításkor. Ha szükséges, a képméretet növelni lehet a zoom beállítás módosításával, vagy a projektor közelítésével a vetítőernyő felé. Az ilyen állítások után szükséges lehet a fókusz utánállítása is. 3. 4:3: A képet úgy méretezi, hogy a vetítőernyő közepén 4:3 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a 4:3 arányú képekhez, mint a számítógép monitorok, normál televízió és 4:3 oldalarányú DVD filmek képeihez, mivel a megjelenítés az oldalarányt nem módosítja :9: A képet úgy méretezi, hogy a vetítőernyő közepén 16:9 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a már eleve 16:9 oldalaránnyal rendelkező képekhez, mint a nagy felbontású (HD) televízió, mivel a megjelenítés az oldalarány módosítása nélkül történik :10: A képet úgy méretezi, hogy a vetítővászon közepén 16:10 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a már eleve 16:10 oldalaránnyal rendelkező képekhez mint a nagy felbontású (HD) televízió, mivel a megjelenítés az oldalarány módosítása nélkül történik. 16:10 kép 16:9 kép 4:3 kép 16:9 kép 4:3 kép 16:9 kép 16:10 kép Működés 33

34 Az optimális kép elérése A képmód kiválasztása A projektor számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemenő jel képtípusának megfelelően választhat. Az igényeinek megfelelő működési mód kiválasztása a következő lépések szerint történik. Nyomja meg ismételten a projektoron vagy a távirányítón a MODE/ENTER gombot, amíg a használni kívánt módhoz ér. Menjen a KÉP > Kép mód menübe és a / gombokkal válassza ki a használni kívánt módot. A képmódok felsorolását az alábbiakban találja. 1. Dinamikus mód: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított szobában használja. 2. Bemutató mód (alapértelmezés): Prezentációkhoz ajánlott. A fényerő erőteljesebb ebben az üzemmódban. 3. srgb mód: Maximális tisztaságú RGB színekkel a fényerő beállítástól függetlenül élethű képet ad. Ez a leginkább alkalmas srgb kompatibilis, megfelelően kalibrált kamerával felvett fényképek megtekintésére, valamint PC grafika és rajzoló alkalmazások, például AutoCAD megtekintésére. 4. Mozi mód: Színes filmek, digitális fényképezőgépekről vagy DV-ről videoklipek lejátszására a PC bemeneten keresztül sötétített (gyenge megvilágítású) környezetben felhasználói/2. felhasználói mód: Előhívja a jelenleg elérhető képmódok alapján kialakított beállításokat. Bővebben lásd A 1. felhasználói/2. felhasználói módok beállítása: a következő oldalon: 34. A 1. felhasználói/2. felhasználói módok beállítása: Van két felhasználó által megadható mód, ha a rendelkezésre álló képmódok nem felelnek meg valamely célra. A beállítások testreszabásához felhasználhatja kiindulópontnak a képmódokat (a 1. felhasználói/2. felhasználói kivételével). 1. Nyomja meg a MENU/Kilépés gombot az OSD menü megnyitásához. 2. Menjen a KÉP > Kép mód menübe. 3. Nyomja meg a / gombokat, hogy kiválassza a 1. felhasználói vagy a 2. felhasználói opciót. 4. A megnyomásával emelje ki a Referencia mód-t. Ez a funkció csak akkor érhető el, ha a 1. felhasználói vagy a 2. felhasználói mód van kiválasztva akép mód almenüben. 5. A / megnyomásával válassza ki az igényeihez legközelebb álló képmódot. 6. A változtatni kívánt almenü-elemet válassza ki a megnyomásával, majd a / segítségével állítsa be az értéket. Bővebben lásd A képminőség finombeállítása felhasználó által megadott módban. 7. Ha az összes beállítással elkészült, akkor emelje ki a Beállítások mentése-t és nyomja meg a MODE/ENTER gombot a beállítások elmentéséhez. 8. Megjelenik a Beállítás mentve nyugtázó üzenet. 34 Működés

35 Falszín használata Abban az esetben, ha színes felületre, például nem fehérre festett falra vetít, a Fal színe funkcióval korrigálni lehet a vetített kép színeit, hogy az eredeti és a vetített kép színei között lehetőség szerint ne legyen eltérés. A funkció használatához menjen a MEGJELENÍTÉS > Fal színe menübe és a / gombok megnyomásával válassza ki a vetítési felület színéhez legközelebbi álló színt. Számos előre beállított szín közül lehet választani: Világos sárga, Rózsaszín, Világos zöld, Kék, és Falitábla. A képminőség finombeállítása felhasználó által megadott módban Az érzékelt jeltípustól függően rendelkezésre áll néhány felhasználó által definiált funkció a 1. felhasználói vagy a 2. felhasználói mód kiválasztásakor. Igényei szerint állíthatja e funkciókat, ha kiemeli őket, majd megnyomja a / gombot a kivetítőn vagy a távirányítón. Beállítás: Fényerő Minél magasabb az érték, annál nagyobb a kép fényereje. Továbbá minél kisebb az érték, annál sötétebb a kép. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek. Beállítás: Kontraszt Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezt a kiválasztott bemenethez és a környezethez megfelelő Fényerő beállítása után használja, a fehér csúcsértékének beállításához. Beállítás: Szín Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezt a kiválasztott bemenethez és a környezethez megfelelő beállítása után használja, a fehér csúcsértékének beállításához. Beállítás: Árnyalat Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép. Beállítás: Élesség Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép. Beállítás: Brilliant Color Ez a funkció egy új szín-feldolgozó algoritmusra és rendszerszintű fejlesztésekre épül, és nagyobb fényerő mellett teszi lehetővé a kép hűebb, élénkebb színeit. Több mint 50% fényerő-növekedést lehet vele elérni a középtónusú képeknél, amelyek gyakoriak a videó és természetes tájképek esetén, így a projektor realisztikus valósághű színeket produkál. Ha ilyen minőségű képet szeretne, válassza az Be-t. Ha nincs rá szüksége, válassza az Ki-t. Be A projektor ajánlott és alapértelmezett beállítása az. Az Ki választása esetén a Színhőmérséklet funkció nem áll rendelkezésre. Kiválasztás - Színhőmérséklet Az elérhető szín hőmérséklet* opciók a kiválasztott jeltípustól függenek. 1. Hideg: A képek kékes fehérnek látszanak. Működés 35

36 2. Normál: Megőrzi a fehér normál színét. 3. Meleg: A képek vöröses fehérnek látszanak. *A szín hőmérsékletről: Sok különböző árnyalat létezik, amelyek bizonyos célokra fehérnek számítanak. A színhőmérséklet" az egyik leggyakoribb módja a fehér szín ábrázolásának. Az alacsony szín hőmérsékletű fehér szín vöröses fehérnek tűnik. A magas hőmérsékletű fehér szín több kéket tartalmazónak tűnik. 3D színkezelés A legtöbb esetben a színkezelésre nem lesz szükség, ilyen a tanterem, tárgyaló vagy társalgó, amikor a világítás fennmarad, vagy ahol az épület ablakai a napfényt beengedik a szobába. A színkezelést megfontolni csak olyan állandó helyre felállítás esetén kell, ahol a világítás szintje szabályozható, például tanácsterem, előadóterem, színházterem. A színkezelés finom színbeállítási lehetőséggel pontosabb színvisszaadást tesz lehetővé, ha szükség van rá. A helyes színkezelés csak szabályozható és reprodukálható látási viszonyok között érhető el. Szüksége lesz színmérő (színes fény mérő) használatára, és alkalmas forráskép készletre a színvisszaadás mérésére. Ezeket az eszközöket a projektor csomagja nem tartalmazza, azonban a projektor értékesítője útbaigazítást adhat, sőt tapasztalt telepítő szakembert is javasolhat. A színkezelés hat beállítandó színt (RGBCMY) ad. Az egyes színek kiválasztásakor tetszés szerint beállíthatja azokra az értéktartományt, a telítettséget. Ha vásárolt teszt lemezt, az tartalmaz többféle színteszt mintát, ami felhasználható színek tesztelésére monitorokon, televíziókon, projektorokon, stb. A lemezről bármelyik képet kivetítheti a vetítőernyőre, majd beléphet a 3D színkezelés menübe, és elvégezheti a beállításokat. A beállításhoz: 1. Menjen a KÉP menübe és emelje ki a 3D színkezelés-t. 2. Nyomja meg a MODE/ENTER amire megjelenik a 3D színkezelés oldal. 3. Emelje ki a Elsődleges szín-t és a / megnyomásával válasszon színt a vörös, sárga, zöld, ciánkék, kék és bíborvörös színek közül. 4. A megnyomásával álljon a Színárnyalat-ra, és a / megnyomásával válassza ki hozzá a tartományt. A tartomány növelése a két szomszédos színből nagyobb arányt tartalmazó színeket fog adni. A jobb oldali ábrán látható, hogy a színek hogyan viszonyulnak egymáshoz. Például, ha a vöröset választja és a Sárga tartományt 0-ra állítja, akkor csak a tiszta ZÖLD ZÖLD piros lesz kiválasztva a képben. A tartomány növelésével benne lesz a sárgához közeli piros és a bíborvöröshöz Ciánkék Bíborvörös közeli piros is. 5. A megnyomásával álljon a KÉK Telítettség-re, és a / megnyomásával állítsa be a kívánt értékeket. A képben minden elvégzett beállítás azonnal tükröződni fog. 36 Működés

37 Például, ha a vöröset választja, és az értékét 0-ra állítja, akkor ez csak a tiszta piros telítettségét érinti. Telítettség az adott szín mennyiségét jelzi a videóképben. Alacsonyabb értékek kevésbé telített színeket eredményeznek; a 0 érték az adott színt teljes mértékben eltávolítja a képből. Ha a telítettség túl nagy, akkor a szín túlságosan erőteljes, nem realisztikus lesz. 6. A megnyomásával álljon a Erősítés-re, és a / megnyomásával állítsa be a kívánt értékeket. Ez a kiválasztott elsődleges szín kontrasztszintjét fogja befolyásolni. A képben minden elvégzett beállítás azonnal tükröződni fog. 7. A 3-6. lépés megismétlésével végezze el a többi színbeállítást. 8. Győződjön meg róla, hogy elvégzett-e minden szükséges beállítást. 9. A kilépés és a beállítások mentése a MENU/Kilépés megnyomásával történhet. Saját induló kép létrehozása Amellett, hogy a BenQ logo, Fekete vagy Kék kép közül választhat előre beállított induló képet, saját induló képet is választhat, amely egy, a számítógépéről vagy videó forrásról vetített kép. 1. Vetítse ki azon képet a számítógépről vagy videó jelforrásról, amelyet induló képként kíván felhasználni. 2. Lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > MyScreen menübe, majd nyomja meg a MODE/ENTER gombot. 3. Jóváhagyást kérő üzenet jelenik meg. Nyomja meg újra a MODE/ENTER gombot. 4. A Képernyő rögzítése... üzenet látható, miközben a kivetítő a kép feldolgozását végzi. Kérem várjon. 5. Ha a művelet sikeres, a A rögzítés sikerült üzenet látható a képen. A rögzített kép mentése MyScreen-ként történik meg. 6. Az induló képként rögzített kép megtekintéséhez állítsa be a MyScreen elemet a RENDSZERBEÁLLÍTÁS: Alapszintű > Indítóképernyő menüben és indítsa újra a kivetítőt. Valósínűtlen esetben nem sikerül a rögzítés. Ilyen esetben módosítsa a célképet. Működés 37

38 Stopper óra beállítása a prezentációhoz Az óra a prezentáció során a bemutató idejét jelezve a képernyőn segíti a jobb időgazdálkodást. A funció használatához a következőképpen járjon el: 1. Nyomja meg a kivetítőn vagy a távvezérlőn a Timer Set up gombot, és lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Bemutatóidőzítő menübe, majd a MODE/ ENTER megnyomásával jelenítse meg a Bemutatóidőzítő oldalt. 2. Emelje ki a Időköz elemet és döntse el, mennyi időt kíván beállítani a / gomb megnyomásával. Az időtartam 1 és 5 perc között 1 perces lépésekben állítható, 5 és 240 perc közötti időtartamok esetén pedig 5 perces lépésközben. 3. A megnyomásával lépjen a Időzítő megjelenítése elemre és adja meg, hogy a képen megjelenjen-e az óra a / megnyomásával. Kiválasztás Mindig Utolsó 1 perc/ Utolsó 2 perc/ Utolsó 3 perc Soha Leírás Az óra a bemutató teljes ideje alatt látható lesz a képernyőn. Az óra a bemutató utolsó 1/2/3 percében lesz a képernyőn. Az óra a bemutató alatt egyáltalán nem lesz látható. 4. A megnyomásával álljon a Időzítő helye-re, és a / megnyomásával állítsa be az órát. Balra felül Balra lent Jobbra felül Jobbra lent 5. A megnyomásával álljon a Időzítő léptetési iránya-ra, és a / megnyomásával válassza ki a használni kívánt számolási irányt. Kiválasztás Számlálás felfelé Számlálás lefelé Leírás 0-ról indulva nő a beállított időig. A beállított értékről indulva csökken 0-ra. 6. Nyomja meg a gombot a Hangjelzés elem kiemeléséhez és döntse el, kívánja-e aktiválni a hangos emlékeztetőt a / gomb megnyomásával. Ha kiemeli a Be elemet, egy dupla hangjelzés lesz hallható a vissza-/előre számlálás utolsó 30 másodpercében, illetve tripla hangjelzés lesz hallható a számlálás végén. 7. A bemutató stopper aktiválásához nyomja meg először a -t, majd a / gombokkal válassza ki a Be elemet és nyomja meg a MODE/ENTER-t. 8. Jóváhagyást kérő üzenet jelenik meg. A Igen kiemelése után nyomja meg a MODE/ENTER-t. A képernyőn a A bemutatóidőzítő bekapcsolva üzenet jelenik meg. A stopper a bekapcsoláskor indul el. A stopper törlése a következő lépésekkel lehetséges: 1. Lépjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Bemutatóidőzítő menübe és emelje ki a Ki elemet. 38 Működés

39 Nyomja meg a MODE/ENTER-t. Jóváhagyást kérő üzenet jelenik meg. 2. A Igen kiemelése után nyomja meg a MODE/ENTER-t. A A bemutatóidőzítő kikapcsolva üzenet jelenik meg a képen. A TIMER ON gomb használatának Timer On módja? Timer On Ez egy többfunkciós gomb. Ha a stopper kikapcsolt állapotban van, akkor a gomb megnyomására jóváhagyást kérő üzenet jelenik meg. Eldöntheti, hogy be kívánja-e kapcsolni a stoppert vagy sem, ha a képernyőn megjelenő utasításokat követi. Ha a stopper már bekapcsolt állapotban van, akkor a gomb megnyomására jóváhagyást kérő üzenet jelenik meg. Eldöntheti, hogy újraindítja, folytatja vagy pedig kikapcsolja a stoppert, ha a képernyőn megjelenő utasításokat követi. Távoli működtetés Csatlakoztassa a kivetítőt a PC-hez vagy notebook számítógéphez egy USB-kábellel, hogy használhassa a távoli működtetés fuunkciót. Prezentációs programot futtathat (a csatlakoztatott PC-n), ami reagál a lapozás fel/ le parancsokra (pl. Microsoft PowerPoint), ha megnyomja a Page Up/Down gombot a távvezérlőn. Ha a távoli vezérlés funkció nem működik, ellenőrizze az USB-kapcsolatot és hogy a számítógépen az egérmeghajtó legfrissebb verzióját használja-e. A kép elrejtése Nyomja meg az Eco Blank gombot a kivetítőn vagy a távvezérlőn, hogy ideiglenesen kikapcsolja a képet akár 70% energiamegtakarítás érdekében. Nyomjon meg egy gombot a kivetítőn vagy a távirányítón a kép visszaállításához. Megjelenik az Eco Blank szó a képen, míg a kép el van rejtve. Ha ezt a funkciót csatlakoztatott hangbemenet mellett aktiválja, a hang hallható marad. Lehetséges az üres idő beállítása a RENDSZERBEÁLLÍTÁS: Alapszintű > Üzemi beállítások > Öko üres kép időzítő menüben, amikor az üres képen nincs tevékenység a kivetítő automatikusan visszatér a képhez az időtartam letelte után. Az idő hossza 5 és 30 perc között állítható 5 perces időközönként. Ne helyezzen akadályokat a vetítőlencse elé, mert a tárgy ettől felhevülhet. Attól függetlenül, hogy a Öko üres kép időzítő működésben van-e vagy sem, bármilyen gomb (kivéve a Page Up/Down gomb) megnyomása a kivetítőn vagy a távvezérlőn visszaállítja a képet. Működés 39

40 A kép kimerevítése Nyomja meg a távirányítón a -t a kép kimerevítéséhez. A Kimerevítés szó jelenik meg a képen. A funkció kioldásához nyomjon meg egy gombot (a Page Up/Down gomb kivételével) a kivetítőn vagy a távvezérlőn. Ha a képet kimerevíti a képernyőn, ettől a videó vagy egyéb eszközön a képek nem állnak meg. Ha a csatlakoztatott eszközök hangkimenettel is rendelkeznek, akkor a hangot hallani fogja akkor is, amikor a képet kimerevítette. Működés magas tengerszint feletti környezetben Javasoljuk a Hegyvidéki mód használatát, ha a környezete méterrel a tengerszint felett található, és a környezeti hőmérséklet 0 C 35 C közötti. A Hegyvidéki mód használata 0 m és 1500 m közötti tengerszint feletti magasságokon és 0 C és 35 C közötti környezeti hőmérsékletek esetén nem ajánlott. A projektor túlhűtése következhet be, ha ilyen körülmények között kapcsolja be ezt a módot. A aktiválása Hegyvidéki mód: 1. Nyomja meg a MENU/Kilépés gombot, majd a / megnyomásával mozogjon úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiemelve. 2. A megnyomásával álljon a Hegyvidéki mód-ra, és a / gombokkal válassza az Be-t. Jóváhagyást kérő üzenet jelenik meg. 3. A Igen kiemelése után nyomja meg a MODE/ENTER-t. A "Hegyvidéki mód" nagyobb decibelű működési zajszinttel jár a rendszer átfogó hűtésének és teljesítményének javításához szükséges ventilátorsebesség miatt. Ha a projektort a fentiek kivételével más szélsőséges körülmények között használja, akkor az eszköz automatikusan lekapcsolhat, amelynek célja a projektor túlhevülésének megakadályozása. Ilyen esetben a tünetek orvoslásának módja az, hogy magas hely üzemmódba kapcsol át. Mindazonáltal ez nem jelenti azt, hogy a projektor mindenféle barátságtalan vagy szélsőséges viszonyok között képes működni. A hang beálítása Az alábbi hangbeállítások befolyásolják a kivetítő hangszóróját (hangszóróit). Ügyeljen a kivetítő audió bemenetének megfelelő csatlakoztatására. Lásd: Csatlakoztatás a következő oldalon: 18 az audió bemenet csatlakozásának módját illetően. Hang elnémítása A hang ideiglenes kikapcsolásához: 1. Nyomja meg a MENU/Kilépés gombot, majd a / megnyomásával mozogjon úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiemelve. 2. A megnyomásával álljon a Hangbeállítások-ra, és nyomja meg az MODE/ ENTER-t. Megjelenik az Audió beállítások oldal. 3. A Némítás kiemelése után jelölje ki a Be elemet. 40 Működés

41 A hangerő beállítása A hangerő beállításához nyomja meg a Hangerő+/ Hangerő- gombot a távvezérlőn, vagy: 1. Ismételje meg a fenti 1-2. lépést. 2. Emelje ki a Hangerő elemet és állítsa be kívánt hangerőszintet. A Be-/kikapcsolási csengőhang kikapcsolása A csengőhang kikapcsolása: 1. Ismételje meg a Hangerő némítása című szakasz 1 2. lépését. 2. A Be/kikapcsolási hangjelzés kiemelése után jelölje ki a Ki elemet. A Be-/kikapcsolási csengőhang módosításának egyetlen módja az, ha itt az Be vagy Ki lehetőséget választja. A Be-/kikapcsolási csengőhangot nem befolyásolja a hang némítása vagy a hangerő módosítása. A projektor menüjének testreszabása Az (OSD) képernyőmenü beállítható saját ízlésének megfelelően. A következő beállítások a vetítési beállításokat, a működést és a teljesítményt nem befolyásolják. A Menü megjelenítési ideje a RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások menüben beállítja, hogy a menü az utolsó gombnyomás után mennyi ideig marad még aktív. Az időtartam 30 és 5 másodperc között 5 másodperces lépésekben állítható. A / használatával válassza ki a megfelelő időtartamot. A Menü pozíciója a RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások menüben az OSD menü helyét öt pozíció közül adhatja meg. A / használatával válassza ki a megfelelő pozíciót. A Nyelv a RENDSZERBEÁLLÍTÁS: Alapszintű menüben az OSD menü megjelenítésének nyelvét állítja be. A / használatával válassza ki a használni kívánt nyelvet. A Emlékeztető üzenet a RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások menüben lehetővé teszi annak beállítását, hogy jelenjenek-e meg emlékeztető üzenetek a képen vagy sem. Használja a / gombokat a kívánt beállítás kiválasztásához. A Indítóképernyő a RENDSZERBEÁLLÍTÁS: Alapszintű menüben a projektor indulásakor kijelzett logó képernyő beállítását végzi. A / használatával válasszon képernyőt. Működés 41

42 Energiatakarékos lámpa üzemmód választása A távvezérlő használata. Nyomja meg a Smart Eco gombot a Izzó üzemmódja elem kiemeléséhez, majd nyomja meg a / gombot a Normál/Takarékos/Smart Eco elem választásához. Az OSD menü használata. 1. Nyomja meg a MENU/Kilépés gombot, majd a / megnyomásával lépkedjen úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiemelve. 2. A gomb megnyomásával emelje ki a Izzó üzemmódja elemet, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Lamp Settings (Lámpa beállítások) oldal. 3. Emelje ki a Izzó üzemmódja elemet és nyomja meg a / gombot a Normál/Takarékos/Smart Eco elem kiválasztásához. A lámpa fényereje lámpa üzemmódtól függően változhat. Lásd az alábbi táblázatba foglalt leírást. Izzó üzemmódja Normál Takarékos Smart Eco Leírás 100%-os lámpa fényerő. 80%-os lámpa-energiafogyasztás. Ez a gyári beállítás. A lámpa energiafogyasztása dinamikusan 30% és 100% közötti értékkel csökken a tartalom fényerejének megfelelően. Ha a Gazdaságos üzemmódot választja ki, akkor a kibocsátott fényerő is csökken, ami sötétebb képeket eredményez. Használja a beépített tesztmintát A kép alakját és fókuszát beállíthatja a bemeneti jel tartalmának megfigyelésével, vagy az OSD beépített tesztmintájának használatával, ami manuálisan az OSDben vagy a távirányítóval érhető el, így jobban megfigyelheti az alakváltozást. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Test Pattern > Be menüponthoz. Nyomja meg a MODE/ENTER gombot. Megjelenik a Test Pattern oldal. 42 Működés

43 Használat Tanítási templát A táblára történő írás tanárok számára történő megkönnyítése érdekében használhatja a beépített sablont az OSD. Hívja elő az OSD menüt, és lépjen a MEGJELENÍTÉS > Tanítási templát menüponthoz. Választási lehetőségek: Falitábla/ Fehér tábla > Ki/Betűk létrehozása/kotta/ Munkalap/Koordinációs ábra. Megjelenik a Tanítási templát oldal. Tanítási templát Betűk létrehozása Fehér tábla Falitábla Kotta Munkalap Koordinációs ábra Működés 43

44 A kivetítő vezérlése LAN környezetben A Hálózati beállítások menü lehetővé teszi a kivetítő számítógépről történő vezérlését böngészőprogram segítségével, amennyiben a számítógép és a kivetítő megfelelően csatlakozik ugyanahhoz a helyi hálózathoz. A vezetékes LAN beállítások konfigurálása Internet Infravörös router Ha DHCP környezetben tartózkodik: 1. Csatlakoztassa az RJ45 kábel egyik végét a kivetítő LAN bemeneti aljzatához, a másik végét pedig az RJ45 csatlakozóhoz. 2. Nyomja meg a MENU/Kilépés-t, majd a / megnyomásával mozogjon úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiemelve. 3. A megnyomásával álljon a Hálózati beállítások-ra, és nyomja meg a MODE/ENTER-t. Megjelenik a Hálózati beállítások oldal. 4. A megnyomásával álljon a Vezetékes LAN-ra, és nyomja meg a MODE/ ENTER-t. 5. Nyomja meg a gombot a DHCP kiemeléséhez, majd nyo ja meg a / gombot a Be kijelöléséhez. 6. A megnyomásával álljon a Alkalmaz-ra, és nyomja meg a MODE/ENTER-t. 7. Lépjen vissza a Vezetékes LAN oldalra. Láthatók a IP cím, Alhálózati maszk, Alapértelmezett átjáró és DNS-kiszolgáló beállítások. Jegyezze fel az IPcímet. Vegye fel a kapcsolatot a hálózati rendszergazdával, ha az IP-cím nem látható. Ha nem DHCP környezetben tartózkodik: 1. Ismételje meg a fenti 1-4. lépést. 2. A megnyomásával álljon a DHCP-ra, és a / gombokkal válassza az Ki-t. 3. Lépjen kapcsolatba a hálózati rendszergazdával tájékoztatásért a IP cím, Alhálózati maszk, Alapértelmezett átjáró és DNS-kiszolgáló beállításait illetően. 4. Nyomja meg a gombot a módosítani kívánt elem kiválasztásához, majd adja meg az értékét. 5. Nyomja meg a gombot az Alkalmaz kiemeléséhez, majd nyomja meg a MODE/ENTER gombot. 44 Működés

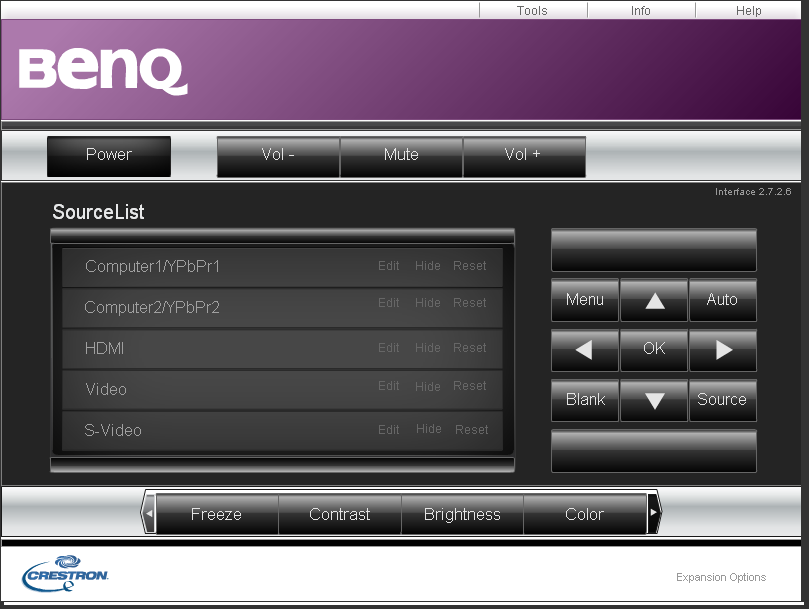

45 A kivetítő távoli vezérlése böngészőprogramon keresztül Amint konfigurálta a LAN-beállításokat, megtalálja a kivetítő IP-címét a hálózat képernyő alján. Olyan számítógépet használhat a kivetítő vezérléséhez, amely ugyanahhoz a helyi hálózathoz csatlakozik. 1. Gépelje be a kivetítő címét a böngészőprogram címsorába, majd nyomja meg az Enter gombot. Például: Megnyílik a Crestron távoli hálózati vezérlés oldal. A Crestron oldal csak akkor érhető el, ha vezetékes LAN hálózathoz csatlakozik. A kivetítő távoli vezérlését is lehetővé teszi. A Crestron támogatja a RoomView es verzióját. i. ii. i. i. i. Ezek a gombok gyakorlatilag ugyanúgy működnek, mint az OSD menük vagy a távvezérlő gombjai. A Menü gomb segítségével vissza lehet ugrani az előző OSD menüre, kilépni és menteni a menübeállításokat. ii. A bemeneti jelforrás váltásához kattintson a kívánt jelforrásra. Működés 45

46 A eszközök oldal úgy teszi lehetővé a kivetítő kezelését, a LAN vezérlési beállítások konfigurálását és a kivetítő hálózati távvezérlésének biztonságossá tételét. i. iii ii. iv. v. i. A kivetítőt el lehet nevezni, valamint nyilván lehet tartani a helyét és a karbantartást végző személyt. ii. A vezetékes LAN beállításait is módosíthatja. iii. Miután beállította, a kivetítő hálózati távvezérlése jelszóvédetté válik. iv. Miután beállította, a eszközök oldal elérése jelszóvédetté válik. A beállítások elvégzése után nyomjam meg a Küldés gombot, amire megtörténik az adatok mentése a kivetítőben. v. Nyomja meg az kilépés gombot, hogy visszatérjen a Crestron hálózati távvezérlés oldalra. 46 Működés

47 Az Információ oldal a kivetítő adatait és állapotát mutatja. i. i. Nyomja meg az kilépés gombot, hogy visszatérjen a Crestron hálózati távvezérlés oldalra. Működés 47
