1 W600 Digitális projektor Felhasználói kézikönyv Üdvözöljük

2 Magyar Tartalom Fontos biztonsági tudnivalók...3 Bevezetés...7 A projektor jellemzői... 7 Csomag tartalma... 8 Projektor nézete kívülről... 9 Kezelőszervek és működésük A projektor elhelyezése...14 A hely kiválasztása A vetített kép beállítása kívánság szerinti méretre Csatlakoztatás...18 Számítógép csatlakoztatása Videóforrás eszközök csatlakoztatása HDMI forrás eszközök csatlak oztatása Működés...24 A projektor indítása A menük használata A projektor biztosítása A jelszavas védelem használata Bejövő jel váltása A vetített kép beállítása Részlet keresése nagyítással A képoldalarány kiválasztása Az optimális kép elérése Stopper óra beállítása a prezentációhoz A kép elrejtése A vezérlőgombok zárolása A kép kimerevítése A GYIK funkció használata Működés magas tengerszint feletti környezetben Az audio hang beállítása A projektor menüjének testreszabása A projektor lekapcsolása Menü műveletek Karbantartás...52 A projektor ápolása Lámpa információk Hibakeresés...59 Műszaki adatok...60 A projektor műszaki adatai Méretek Időzítés táblázat Garancia és copyright információk...67 Jogszabályi előírás szerinti nyilatkozatok Tartalom

3 Fontos biztonsági tudnivalók A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat. Magyar Biztonsági utasítások 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. Õrizze meg késõbbi használatra. 4. Mindig nyissa ki a lencsezárt, ill. távolítsa el a lencse védőkupakját, ha a projektor lámpát bekapcsolta. 2. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az erõs fénysugár károsíthatja a szemét. 5. Egyes országokban a hálózati feszültség NEM stabil. A projektort úgy terveztük, hogy az mûködjön a 100 V-tól a 240 V-ig terjedõ váltakozó áramú hálózatokban, de az nem tolerálja a ±10 V-nál nagyobb feszültség-ingadozást. Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a projektort stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra. 3. A szervizelést bízza képzett szakemberre. 6. A projektor mûködése közben semmivel sem szabad a vetítõobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. A lencséket ideiglenesen ki lehet kapcsolni a projektoron vagy a távirányítón a BLANK (Üres) megnyomásával. Fontos biztonsági tudnivalók 3

4 Magyar Biztonsági utasítások (folytatás) 7. Működéskor a lámpa szélsőségesen meleggé válik. Engedje hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez leszereli. 10. Soha ne helyezze ezt a terméket ingatag kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megsérülhet. 8. Ne használja a lámpát a névleges élettartamánál hosszabb ideig. A névleges élettartamukon messze túlmenő használat következtében a lámpák ritkán eltörhetnek. 9. A lámpaegység vagy bármely elektronikai alkatrész cseréje előtt mindig húzza ki a projektor csatlakozódugóját a hálózatból. 11. Ne kísérelje meg a projektor szétszerelését. A belül található veszélyes nagyfeszültség halált okozhat, ha áram alatt levő részhez ér. Az egyetlen felhasználó által is szervizelhető rész a lámpaegység, amely saját levehető fedővel rendelkezik. Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. 12. A projektor működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normál jelenség, nem hiba. 4 Fontos biztonsági tudnivalók

5 Biztonsági utasítások (folytatás) 13. Ne helyezze a projektort az alábbi környezetbe. - Zárt vagy rosszul szellőző térbe. A projektort legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása. - Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében. - Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a projektor élettartamát és homályosabbá téve a képet. 14. A szellőző réseket hagyja szabadon. - A projektort ne helyezze takaróra, ágyneműre vagy más puha felületre. - A projektort nem szabad ruhával vagy más tárggyal letakarni. - Ne helyezzen gyúlékony anyagot a projektor közelébe. Magyar - Tűzriasztók közelébe. - Ahol a környezet hőmérséklete 35 C feletti. - A 3000 m (10000 láb) tengerszint feletti magasságot meghaladó helyekre. Ha a szellőzőnyílásokat akadályozza, akkor a projektor túlmelegedhet, amit tüzet okozhat. 15. A projektort mindig egyenletes, vízszintes felületre helyezve használja. - Ne használja bal-jobb irányban 10 foknál nagyobb mértékben, vagy előre-hátra irányban 15 foknál nagyobb mértékben megdöntött helyzetben. A projektor használata nem teljesen vízszintes helyzetben a lámpa hibás működését vagy károsodását okozhatja m (10000 láb) 16. A projektort ne állítsa függőleges helyzetben az oldalára. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kárt okozhat a projektorban. 0 m (0 láb) Fontos biztonsági tudnivalók 5

6 Magyar Biztonsági utasítások (folytatás) 17. A projektorra ráállni vagy tárgyat ráhelyezni nem szabad. A projektor valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet. 18. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt az meghibásodhat. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. 19. Ez a termék alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. A projektort a BenQ mennyezeti szerelőkészlettel szabad felszerelni és ügyelni kell a biztonságos rögzítésre. A projektor mennyezetre szerelése Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét az esetleges személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Ha a projektort a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a projektor leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ projektort. A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna. 6 Fontos biztonsági tudnivalók

7 Bevezetés A projektor jellemzői A projektor megbízhatósága és könnyű használhatósága a nagy teljesítményű kivetítő optika és a felhasználóközpontú kialakítás ötvözésének eredménye. A projektor jellemzői a következők: Kettõs HDMI (v1.3) bemenet Szuromentes kialakitas, a karbantartasi es az uzemeltetesi koltsegek csokkentese erdekeben Automata trapeztorzitas funkcio a kep trapeztorzitasanak automatikus javitasahoz Ragyogo szin / UNISHAPE opciok a kep elethubb es elenkebb szinmegjelenitesehez Feliratozas a TV programok parbeszedeinek, narrator szovegeinek es hangeffektusainak megjelenitesehez Valtoztathato audio kimenet Több elõre megadott színû felületre történõ vetítést lehetõvé tevõ falszín korrekció Gyors automatikus keresés gyorsítja a jel detektálási folyamatot Választható jelszavas védelem Tetszés szerinti színkorrekciót lehetõvé tevõ 3D színkezelés A választható gyorsított hûtés funkcióval a projektor rövidebb idõ alatt hûl le Üzemeltetési nehézségek esetén egy gomblenyomással megnyitható a GYIK segédlet Kiváló minõségû lencsék manuális zoommal A legjobb képminõség egy gombos automatikus állítással Adat/videó megjelenítéshez állítható színegyensúly 16,7 millió megjelenített szín Többnyelvû képernyõmenü (OSD) Váltható a normál és az energiatakarékos üzemmódok között, hogy csökkentse a fogyasztást Beépített hangszóró, ami kevert mono audiót biztosít, ha az audió bemenet csatlakoztatva van Komponens HD TV kompatibilis (YPbPr) HDCP-kompatibilitás Magyar A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig egyenes arányban. A lámpa fényereje idővel a lámpa gyártója által megadott határok között csökkenhet. Ez teljesen normális. Bevezetés 7

8 2009 P/N: 4J.J1U W600 Video Projector Quick Start Guide Magyar Csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie. Alaptartozékok A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől. Projektor Távirányító elemmel (EGYESÜLT- KIRÁLYSÁG) (USA) ((KOREA) (KÍNA) (AUSZTRÁLIA) (JAPÁN) (EU) Hálózati tápkábel VGA kábel Rövid útmutató Felhasználói kézikönyv CD Garanciajegy* Kiegészítő tartozékok 1. Tartalék lámpa készlet 2. Mennyezeti szerelőkészlet 3. Presentation Plus 4. Puha hordtáska 5. RS-232 kábel *A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. 8 Bevezetés

9 Projektor nézete kívülről Első/felső oldal Elülső infravörös távérzékelő 2. Gyorskioldó kapcsoló 3. Vetítőobjektív 4. Külső kezelőpult (Bővebben lásd "Projektor" a(z) 10. oldalon.) 5. Szellőzőnyílás (hideg levegő beáramlás) 6. Audió hangszóró 7. Fókusz-beállító és zoom gyűrű Magyar Hátsó/alsó oldal S-VIDEO bemeneti csatlakozó 9. VIDEO bemeneti csatlakozó 10. AUDIO bemeneti csatlakozó (bal) 11. COMPONENT bemeneti csatlakozók 12. AUDIO bemeneti csatlakozó (jobb) 13. SZÁMÍTÓGÉP PC bemeneti csatlakozó 14. HDMI 1 bemeneti csatlakozók 15. HDMI 2 bemeneti csatlakozók 16. Infravörös jelvevő 17. Hátsó állítható láb 18. Kensington lopás elleni zár nyílása 19. AUDIO kimeneti csatlakozó 20. Gyorskioldós láb 21. AUDIO bemeneti csatlakozó 22. RS-232 vezérlő port 23. USB bemeneti csatlakozó 24. AC csatlakozózsinór bemenet Bevezetés 9

10 Magyar Kezelőszervek és működésük Projektor POWER TEMP LAMP 1. POWER indicator light (Bekapcsolt állapotjelző lámpa) A projektor működése közben világít vagy villog. Bővebben lásd "Jelzőlámpák" a(z) 58. oldalon. 2. MENU/EXIT (MENÜ/KILÉPÉS) Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menü beállításokat. Bővebben lásd "A menük használata" a(z) 25. oldalon. 3. Bal/ A GYIK funkció indítása. Bővebben lásd "A GYIK funkció használata" a(z) 40. oldalon. 4. POWER (ÁRAMELLÁTÁS) Vált a projektor készenléti és bekapcsolt állapota között. Bővebben lásd "A projektor indítása" a(z) 24. oldalon és "A projektor lekapcsolása" a(z) 43. oldalon. 5. MENU/EXIT (MENÜ/KILÉPÉS) Kiválaszt egy elérhető kép beállítási módot. Bővebben lásd "A képmód kiválasztása" a(z) 34. oldalon. Érvényesíti a képernyőmenü (OSD) kiválasztott elemét. Bővebben lásd "A menük használata" a(z) 25. oldalon. 6. BLANK (Üres) A képernyő képének elrejtésére használatos. Bővebben lásd "A kép elrejtése" a(z) 39. oldalon Trapéztorzítás/Nyíl gombok ( / Le) A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd "Trapéztorzítás korrekciója" a(z) 31. oldalon. 8. Fókusz-beállító gyűrű Used to adjust the projected image appearance. See "A képméret és élesség finombeállítása" a(z) 31. oldalon for details. 9. TEMPerature indicator light (Hőmérsékletet jelző lámpa) A vetített kép fókusztávolságát állítja. Bővebben lásd "A képméret és élesség finombeállítása" a(z) 31. oldalon. 10. Trapéztorzítás/Nyíl gombok ( / Fel) A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd "Trapéztorzítás korrekciója" a(z) 31. oldalon. 11. LAMP indicator light (Lámpa jelzőfény) A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. Bővebben lásd "Jelzőlámpák" a(z) 58. oldalon. 12. AUTO (Automatikus) Automatikusan megállapítja a megjelenített képhez a legjobb képidőzítést. Bővebben lásd "A kép automatikus korrekciója" a(z) 30. oldalon. 13. Jobb/ A kezelőpult gombzárt aktiválja. Bővebben lásd "A vezérlőgombok zárolása" a(z) 39. oldalon. Ha a képernyőmenü (OSD) aktív, akkor a #3, a #7, a #10 és a #13 gombokkal mozogva lehet kiválasztani a beállítani kívánt menüelemet és elvégezni a beállítást. Bővebben lásd "A menük használata" a(z) 25. oldalon. 14. SOURCE (Jelforrás) Megjeleníti a jelforrás kiválasztó sávot. Bővebben lásd "Bejövő jel váltása" a(z) 29. oldalon. 10 Bevezetés

11 Távirányító Infravörös jel közvetítõ Jeleket továbbít a projektorba. 2. LED kijelzõ Csak gomb megnyomására gyullad ki. 3. POWER (ÁRAMELLÁTÁS) BE Bekapcsolja a kivetítõt. Bõvebben lásd "A projektor indítása" a(z) 24. oldalon. 4. VIDEÓ Megjeleníti a VIDEÓ jelforrás választási lehetõségeket. Részletek a "Bejövõ jel váltása" a(z) 29. oldalon részben találhatók. 5. KOMP Megjeleníti a KOMPONENS jelforrás választási lehetõségeket. Részletek a "Bejövõ jel váltása" a(z) 29. oldalon részben találhatók. 6. HDMI 1 Megjeleníti a HDMI 1 jelforrás választási lehetõségeket. Részletek a "Bejövõ jel váltása" a(z) 29. oldalon részben találhatók Fel kurzor/trapézkorrekció ( / ) : Az OSD menüben történõ navigálásra és a beállítások módosítására való. Részletek a "A menük használata" a(z) 25. oldalon részben találhatók. : A ferde szögû vetítésbõl adódóan torzult kép kézi korrigálása. Részletek a "Trapéztorzítás korrekciója" a(z) 31. oldalon részben találhatók. 8. Bal kurzor/információk ( / ) : Az OSD menüben történõ navigálásra és a beállítások módosítására való. Részletek a "A menük használata" a(z) 25. oldalon részben találhatók. : Elindítja az INFORMÁCIÓ funkciót. 9. MÓD/ ENTER MÓD: A felhasználási célnak megfelelõ, elõre beállított mód választására való. ENTER: az OSD menü ENTER (Belépés) gombja. 10. MENÜ/ KILÉPÉS MENÜ: Bekapcsolja a képernyõmenüt (OSD). KILÉPÉS: Visszaugrik az elõzõ OSD menüre, kilép és menti a menü beállításokat. Részletek a "A menük használata" a(z) 25. oldalon részben találhatók. 11. FELHASZNÁLÓ 1/ Felhasználó 2/ Felhasználó 3 A Felhasználói memória beállítások kiválasztására való. Megjegyzés: A Felhasználó 3 nem támogatott ezen a típuson. 12. FÉNYERÕ Megjeleníti a FÉNYERÕ beállítósávot. Részletek a "Beállítás: Brightness (Fényerõ)" a(z) 35. oldalon részben találhatók. 13. MUTE Elnémítja a beépített hangszórót. 14. VOLUME +/- Szabályozza a hangerõt. Részletek a "A hangerõ szabályzása" a(z) 42. oldalon részben találhatók. 15. FÉNY Kikapcsolja a távirányító háttérvilágítását kb. 10 másodpercre. Ha bekapcsolt háttérvilágítás mellett bármelyik gombot megnyomják, a háttérvilágítás további 10 másodpercre bekapcsolva marad. Magyar Bevezetés 11

12 Magyar 16. POWER (ÁRAMELLÁTÁS) KI Kikapcsolja a kivetítõt. Bõvebben lásd "A projektor lekapcsolása" a(z) 43. oldalon. 17. S-VIDEO Megjeleníti az S-VIDEO jelforrás választási lehetõségeket. Részletek a "Bejövõ jel váltása" a(z) 29. oldalon részben találhatók. 18. PC Megjeleníti a PC jelforrás választási lehetõségeket. Részletek a "Bejövõ jel váltása" a(z) 29. oldalon részben találhatók. 19. HDMI 2 Megjeleníti a HDMI 2 jelforrás választási lehetõségeket. Részletek a "Bejövõ jel váltása" a(z) 29. oldalon részben találhatók. 20. Jobb kurzor/kezelõpult gombzár ( / ) : Az OSD menüben történõ navigálásra és a beállítások módosítására való. Részletek a "A menük használata" a(z) 25. oldalon részben találhatók. : A kezelõpult gombzárt aktiválja. Részletek a "A vezérlõgombok zárolása" a(z) 39. oldalon részben találhatók. 21. Le kurzor/trapézkorrekció ( / ) : Az OSD menüben történõ navigálásra és a beállítások módosítására való. Részletek a "A menük használata" a(z) 25. oldalon részben találhatók. : A ferde szögû vetítésbõl adódóan torzult kép kézi korrigálása. Részletek a "Trapéztorzítás korrekciója" a(z) 31. oldalon részben találhatók. 22. KÉPARÁNY A megjelenítési képméretarány kiválasztására való. Részletek a "A képoldalarány kiválasztása" a(z) 32. oldalon részben találhatók. 23. KONTRASZT Megjeleníti a KONTRASZT beállítósávot. Részletek a "Beállítás: Contrast (Kontraszt)" a(z) 35. oldalon részben találhatók. 24. ÉLES Megjeleníti az ÉLESSÉG beállítósávot. Részletek a "Beállítás: Sharpness (Élesség)" a(z) 36. oldalon részben találhatók. 25. SZÍNEZET Megjeleníti a SZÍNEZET beállítósávot. Részletek a "Beállítás: Tint (Színárnyalat)" a(z) 36. oldalon részben találhatók. 26. SZÍN Megjeleníti a SZÍN beállítósávot. Részletek a "Kiválasztás - Color Temperature (Színhõmérséklet)" a(z) 36. oldalon részben találhatók. 27. BLANK (Üres) A kép elrejtésére használatos. Részletek a "A kép elrejtése" a(z) 39. oldalon részben találhatók. 28. FREEZE (KIMEREVÍT) A kép kimerevítésére/kimerevítésének megszüntetésére használható. Részletek a "A kép kimerevítése" a(z) 40. oldalon részben találhatók. 29. PRÓBA Megjeleníti a próbamintát. Távirányító hatósugara Az infravörös távirányító érzékelõi a projektor elején és hátoldalán találhatók. A távirányítót a helyes működéséhez a projektor infravörös távérzékelőjéhez képest a merőlegeshez 30 fokon belüli szögben kell tartani. A távirányítónak az érzékelőtől mért távolsága nem lehet több mint 7 méter. Körülbelül ±15 Ügyelni kell, hogy a távirányító és az infravörös érzékelő között ne legyen olyan akadály, amely elzárná az infravörös sugár útját. Körülbelül ±15 12 Bevezetés

13 A távirányító elemének cseréje 1. Nyissa ki az elemtartó rekesz fedelét a nyíl irányába történõ csúsztatásával. Magyar 2. Helyezze be a mellékelt elemeket az ábra szerinti irányban, ügyelve a helyes polaritásra (+/-). 3. Helyezze vissza fedelet. Kerülje a túl meleg vagy párás környezetet. Az elem tönkremehet, ha azt nem megfelelően cseréli ki. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A lemerült elemet az elem gyártójának utasításai alapján selejtezze le. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól. Bevezetés 13

14 Magyar A projektor elhelyezése A hely kiválasztása A felállítási hely kiválasztása függ a szoba alaprajzától és a személyes ízléstől. Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot. A projektor számára négy lehetséges felállítási hely jöhet szóba: 1. Front Table (Szemben asztalon) Ezt az elhelyezést akkor válassza, ha a projektort a vetítõvászonnal szemben egy asztalon helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít. 2. Front Ceiling (Szemben mennyezeten) Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetrõl fejjel lefelé fordítva függeszti fel a vetítõvászonnal szemben. A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelõkészletet. Állítsa be a Front Ceiling (Szemben mennyezeten) opciót a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) > Projector Position (Projektor pozíció) menüben a projektor bekapcsolása után. 3. Rear Table (Hátulról asztalon) Ezt az elhelyezést akkor válassza, ha a projektort a vetítõvászon mögött egy asztalon helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítõvászon szükséges. Állítsa be a Rear Table (Hátulról asztalon) opciót a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) > Projector Position (Projektor pozíció) menüben a projektor bekapcsolása után. 4. Rear Ceiling (Hátulról mennyezeten) Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetrõl fejjel lefelé fordítva függeszti fel a vetítõvászon mögött. Ehhez a felállításhoz speciális hátulról vetíthetõ ernyõre és a BenQ mennyezeti szerelõkészletre is szükség van. Állítsa be a Rear Ceiling (Hátulról mennyezeten) opciót a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) > Projector Position (Projektor pozíció) menüben a projektor bekapcsolása után. A projektor pozíciójának kiválasztásához: 1. A MENU/EXIT (MENÜ/KILÉPÉS) gombot nyomja le a projektoron vagy a távirányítón, majd a / gombot, hogy megnyissa a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) alapmenüt. 2. Nyomja le a / gombokat, hogy kijelölje a Projector Position (Projektor pozíció) sávot, majd a / gombokat, amíg a kívánt pozíció meg nem jelenik. 14 A projektor elhelyezése

15 A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét befolyásolja a projektor objektívének távolsága a vetítővászontól, a zoom beállítás (amennyiben elérhető) és a videó formátum. 16:9 a natív méretarány. A W600 teljes 16:9 méretarányú (szélesvásznú) kép vetítésére képes. A projektort vízsintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90 -os) a vetítővászon horizontális középpontjára. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás. A modern digitális projektorok nem közvetlenül előre irányban vetítenek (mint a régi orsóról orsóra tekerő filmvetítők). Ehelyett a digitális projektorokat úgy tervezik, hogy a projektor horizontális síkjától kissé felfelé irányuló szögben vetítsenek. Ennek célja, hogy probléma nélkül asztalra lehessen helyezni őket, és tudjanak előre és felfelé vetíteni a vetítővászonra, amelynek alsó széle az asztal szintje felett van (és így a szobában mindenki láthatja a képet). Mennyezetre történő rögzítéskor a projektort fejjel lefelé kell felszerelni úgy, hogy kissé lefelé irányú szögben vetítsen. A 17. oldalon szereplő ábráról látható, hogy az ilyen vetítésnél a vetített kép alsó széle függőlegesen eltolt a projektor horizontális síkjához képest. Mennyezetre szereléskor ez a vetített kép felső szélét jelenti. A projektornak a vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik. A vetítővászon és a projektor helyének meghatározásakor számításba kell venni a vetített képméretet és a függőleges eltolás méretét is, amelyek egyenesen arányosak a vetítési távolsággal. A BenQ által készített 4:3 oldalarányú képernyőméretek táblázatát segítségül lehet hívni a projektor ideális helyének meghatározásakor. Lásd a(z) "W600 vetítési méretek" a(z) 17. oldalon. Két méretet kell figyelembe venni: a vetítővászon középpontjától merőlegesen mért vízszintes távolságot (vetítési távolság), és a projektor függőleges irányú eltolásának mértékét a vetítővászon vízszintes széléhez képest (eltolás). Magyar A projektor elhelyezése 15

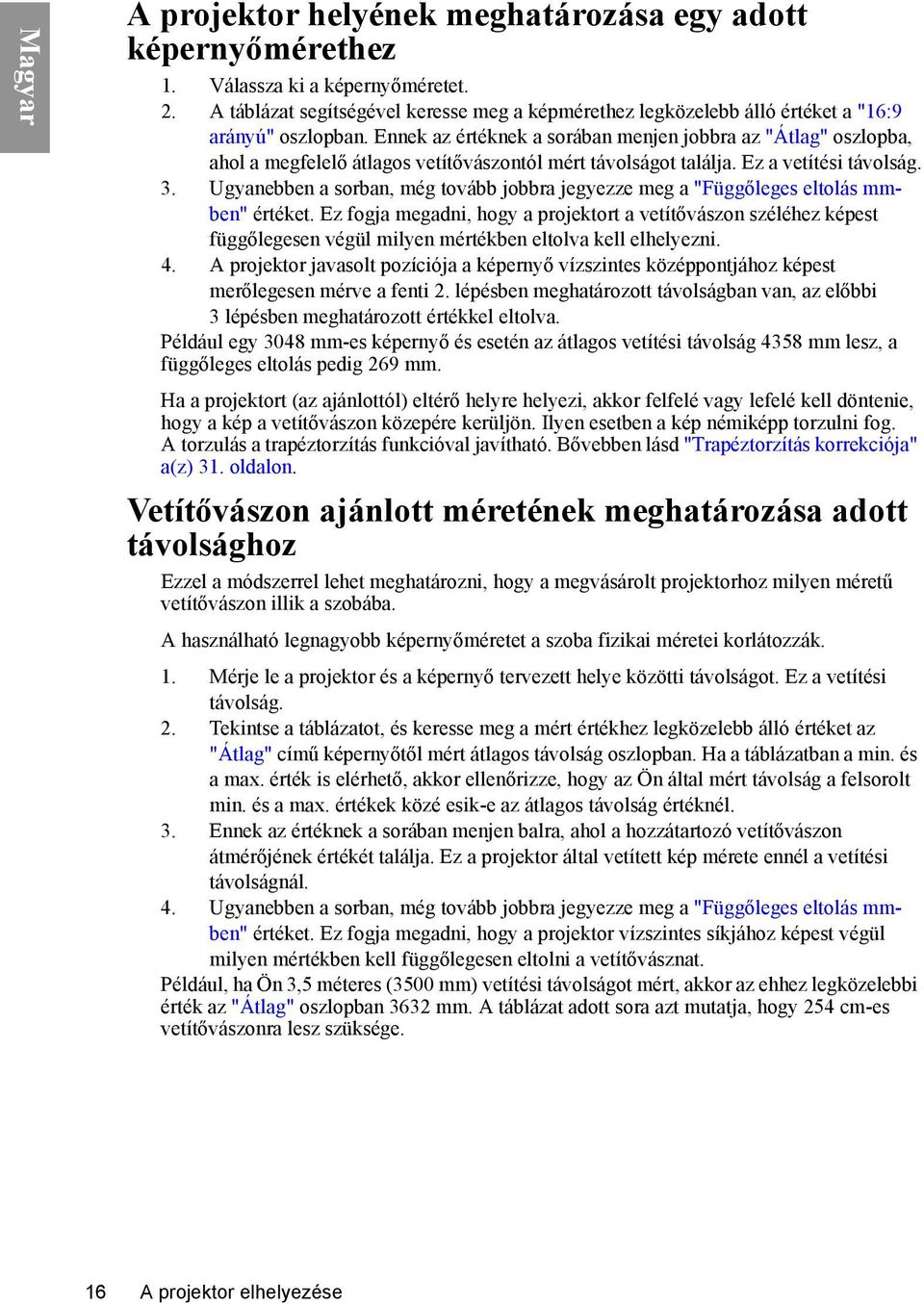

16 Magyar A projektor helyének meghatározása egy adott képernyőmérethez 1. Válassza ki a képernyőméretet. 2. A táblázat segítségével keresse meg a képmérethez legközelebb álló értéket a "16:9 arányú" oszlopban. Ennek az értéknek a sorában menjen jobbra az "Átlag" oszlopba, ahol a megfelelő átlagos vetítővászontól mért távolságot találja. Ez a vetítési távolság. 3. Ugyanebben a sorban, még tovább jobbra jegyezze meg a "Függőleges eltolás mmben" értéket. Ez fogja megadni, hogy a projektort a vetítővászon széléhez képest függőlegesen végül milyen mértékben eltolva kell elhelyezni. 4. A projektor javasolt pozíciója a képernyő vízszintes középpontjához képest merőlegesen mérve a fenti 2. lépésben meghatározott távolságban van, az előbbi 3 lépésben meghatározott értékkel eltolva. Például egy 3048 mm-es képernyő és esetén az átlagos vetítési távolság 4358 mm lesz, a függőleges eltolás pedig 269 mm. Ha a projektort (az ajánlottól) eltérő helyre helyezi, akkor felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. Ilyen esetben a kép némiképp torzulni fog. A torzulás a trapéztorzítás funkcióval javítható. Bővebben lásd "Trapéztorzítás korrekciója" a(z) 31. oldalon. Vetítővászon ajánlott méretének meghatározása adott távolsághoz Ezzel a módszerrel lehet meghatározni, hogy a megvásárolt projektorhoz milyen méretű vetítővászon illik a szobába. A használható legnagyobb képernyőméretet a szoba fizikai méretei korlátozzák. 1. Mérje le a projektor és a képernyő tervezett helye közötti távolságot. Ez a vetítési távolság. 2. Tekintse a táblázatot, és keresse meg a mért értékhez legközelebb álló értéket az "Átlag" című képernyőtől mért átlagos távolság oszlopban. Ha a táblázatban a min. és a max. érték is elérhető, akkor ellenőrizze, hogy az Ön által mért távolság a felsorolt min. és a max. értékek közé esik-e az átlagos távolság értéknél. 3. Ennek az értéknek a sorában menjen balra, ahol a hozzátartozó vetítővászon átmérőjének értékét találja. Ez a projektor által vetített kép mérete ennél a vetítési távolságnál. 4. Ugyanebben a sorban, még tovább jobbra jegyezze meg a "Függőleges eltolás mmben" értéket. Ez fogja megadni, hogy a projektor vízszintes síkjához képest végül milyen mértékben kell függőlegesen eltolni a vetítővásznat. Például, ha Ön 3,5 méteres (3500 mm) vetítési távolságot mért, akkor az ehhez legközelebbi érték az "Átlag" oszlopban 3632 mm. A táblázat adott sora azt mutatja, hogy 254 cm-es vetítővászonra lesz szüksége. 16 A projektor elhelyezése

17 W600 vetítési méretek A megfelelő pozíció kiszámítása előtt a projektor objektívközéptől mért méreteit lásd "Méretek" a(z) 61. oldalon. Legnagyobb nagyítás Legkisebb nagyítás Vetítõernyõ Objektív középpont Magyar Függõleges eltolás Vetítési távolság Képernyõ 16:9 arányú Szélesség Magasság Hüvelyk mm mm mm Min. hosszúság (legnagyobb nagyítással) Javasolt vetítési távolság a vetítõvászontól mm-ben Átlag Legnagyobb hossz (legkisebb nagyítással) Függőleges eltolás mm-ben A számokra az optikai tényezők változásait tükröző 5%-os tűréshatár érvényes. Ha tartósan kívánja felszerelni a készüléket, a BenQ azt javasolja, hogy a végleges rögzítést megelőzően vizsgálja meg és próbálja ki a projektor vetített képének méretét és távolságát, a készülék optikai tulajdonságainak legjobb kihasználásának érdekében. Így állapíthatja meg a felszerelés pontos helyét. A projektor elhelyezése 17

18 Magyar Csatlakoztatás Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja. 3. Ügyeljen a kábelek biztos csatlakoztatására. Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd "Csomag tartalma" a(z) 8. oldalon). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. Számítógép csatlakoztatása Számítógép csatlakoztatása A projektor VGA input bemenettel rendelkezik, amely lehetővé teszi a csatlakoztatását mind az IBM kompatibilis, mind a Macintosh számítógépekhez. A hagyományos régebbi típusú Macintosh számítógépekkel való csatlakoztatáshoz szükséges (és lehetséges) tartozék egy Mac adapter. A projektor csatlakoztatása asztali vagy hordozható számítógéphez. VGA kábellel: HDMI kábellel: 1. Csatlakoztassa a VGA kábel egyik végét a számítógép D-Sub jelkimeneti csatlakozóaljzatához. Csatlakoztassa a VGA kábel másik végét a kivetítőn lévő COMPUTER PC (PC számítógép) jelbemeneti aljzatba. A csatlakoztatáshoz az Ön számítógépének rendelkeznie kell egy HDMI jelkimeneti csatlakozóaljzattal. 1. Csatlakoztassa a HDMI kábel egyik végét a a számítógép HDMI jelkimeneti csatlakozóaljzatához. A kábel másik végét a projektor HDMI 1 vagy 2 jelbemeneti csatlakozóaljzatához csatlakoztassa. 2. Ha a kivetítő (kevert mono) hangszóróját kívánja használni a prezentációiban, egy megfelelő audió kábel egyik végét csatlakoztassa a számítógép audió kimeneti csatlakozójához, a másik végét pedig a kivetítő AUDIO csatlakozójához. Ha az eszközök megfelelően csatlakoztatva vannak, az audio hang a projektor képernyőmenüjéről (OSD) szabályozható. Bővebben lásd "Audio Settings (Audio beállítások)" a(z) 46. oldalon. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: Asztali vagy hordozható számítógép Audio kábel 2. VGA kabel 3. HDMI kábel Sok laptop esetében a külső videó port nem kapcsolódik fel amikor a projektorhoz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a laptop dokumentációját a kérdéses billentyűkombináció megtalálásában. 18 Csatlakoztatás

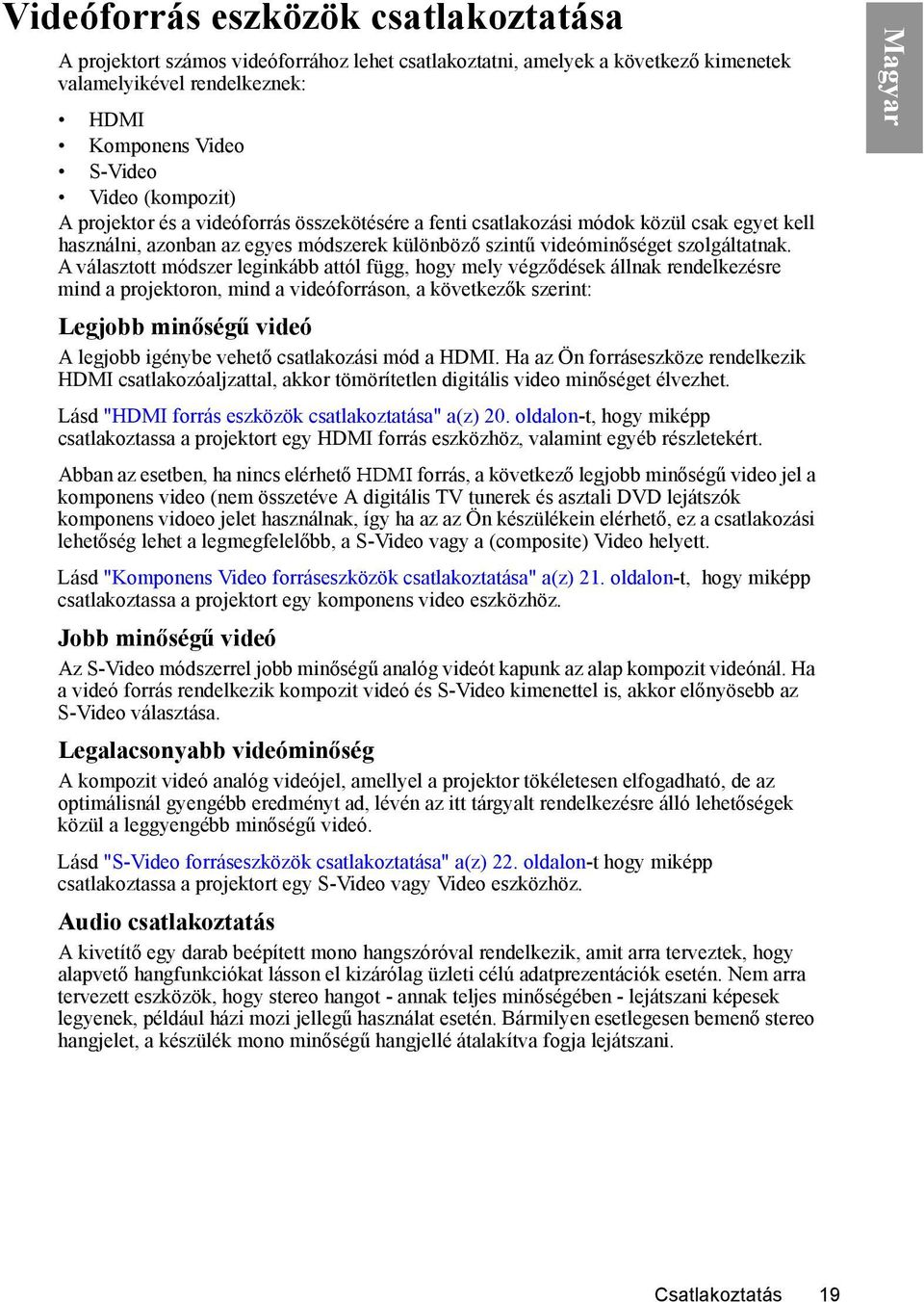

19 Videóforrás eszközök csatlakoztatása A projektort számos videóforrához lehet csatlakoztatni, amelyek a következő kimenetek valamelyikével rendelkeznek: HDMI Komponens Video S-Video Video (kompozit) A projektor és a videóforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videóminőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a projektoron, mind a videóforráson, a következők szerint: Legjobb minőségű videó A legjobb igénybe vehető csatlakozási mód a HDMI. Ha az Ön forráseszköze rendelkezik HDMI csatlakozóaljzattal, akkor tömörítetlen digitális video minőséget élvezhet. Lásd "HDMI forrás eszközök csatlakoztatása" a(z) 20. oldalon-t, hogy miképp csatlakoztassa a projektort egy HDMI forrás eszközhöz, valamint egyéb részletekért. Abban az esetben, ha nincs elérhető HDMI forrás, a következő legjobb minőségű video jel a komponens video (nem összetéve A digitális TV tunerek és asztali DVD lejátszók komponens vidoeo jelet használnak, így ha az az Ön készülékein elérhető, ez a csatlakozási lehetőség lehet a legmegfelelőbb, a S-Video vagy a (composite) Video helyett. Lásd "Komponens Video forráseszközök csatlakoztatása" a(z) 21. oldalon-t, hogy miképp csatlakoztassa a projektort egy komponens video eszközhöz. Jobb minőségű videó Az S-Video módszerrel jobb minőségű analóg videót kapunk az alap kompozit videónál. Ha a videó forrás rendelkezik kompozit videó és S-Video kimenettel is, akkor előnyösebb az S-Video választása. Legalacsonyabb videóminőség A kompozit videó analóg videójel, amellyel a projektor tökéletesen elfogadható, de az optimálisnál gyengébb eredményt ad, lévén az itt tárgyalt rendelkezésre álló lehetőségek közül a leggyengébb minőségű videó. Lásd "S-Video forráseszközök csatlakoztatása" a(z) 22. oldalon-t hogy miképp csatlakoztassa a projektort egy S-Video vagy Video eszközhöz. Audio csatlakoztatás A kivetítő egy darab beépített mono hangszóróval rendelkezik, amit arra terveztek, hogy alapvető hangfunkciókat lásson el kizárólag üzleti célú adatprezentációk esetén. Nem arra tervezett eszközök, hogy stereo hangot - annak teljes minőségében - lejátszani képesek legyenek, például házi mozi jellegű használat esetén. Bármilyen esetlegesen bemenő stereo hangjelet, a készülék mono minőségű hangjellé átalakítva fogja lejátszani. Magyar Csatlakoztatás 19

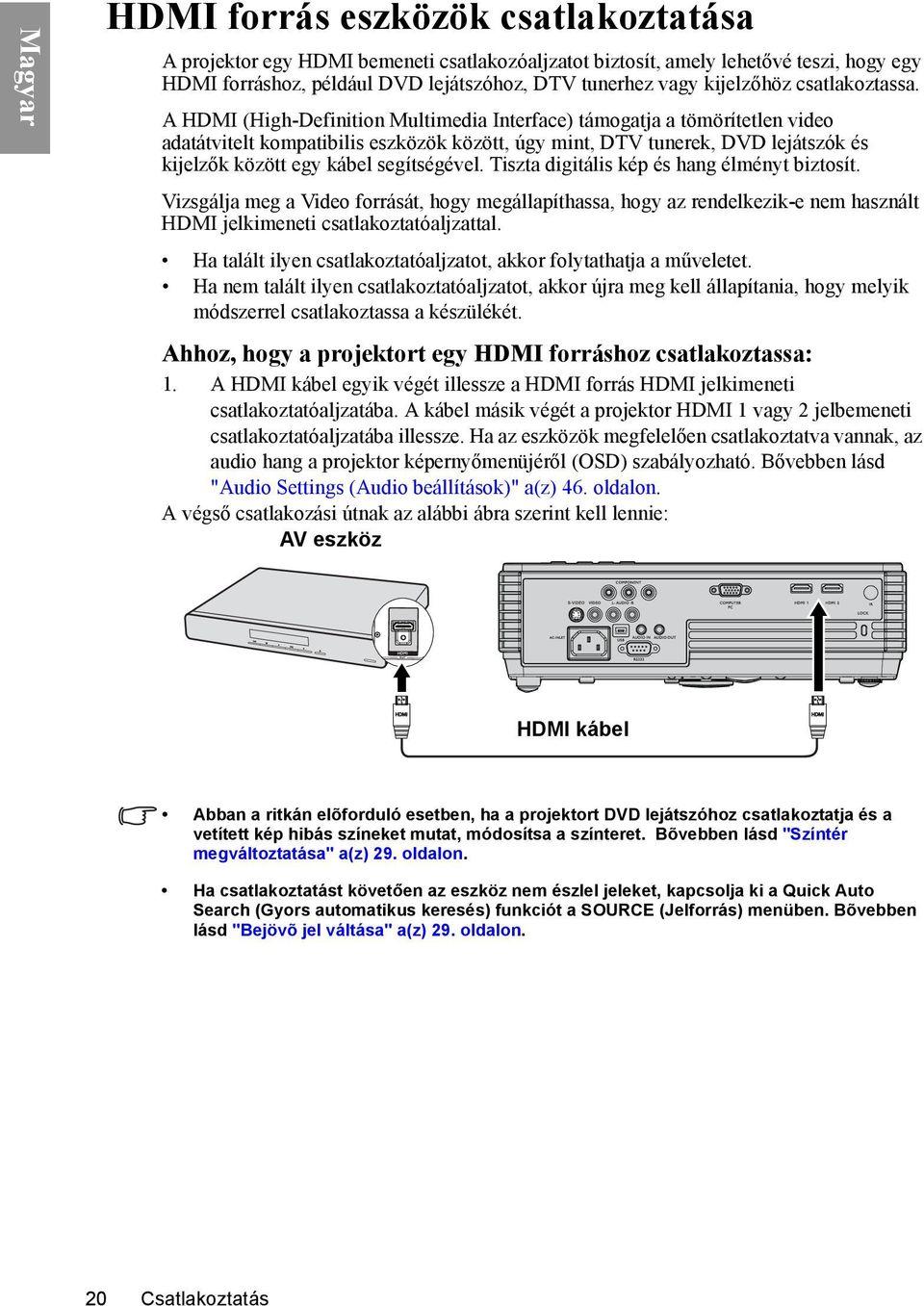

20 Magyar HDMI forrás eszközök csatlakoztatása A projektor egy HDMI bemeneti csatlakozóaljzatot biztosít, amely lehetővé teszi, hogy egy HDMI forráshoz, például DVD lejátszóhoz, DTV tunerhez vagy kijelzőhöz csatlakoztassa. A HDMI (High-Definition Multimedia Interface) támogatja a tömörítetlen video adatátvitelt kompatibilis eszközök között, úgy mint, DTV tunerek, DVD lejátszók és kijelzők között egy kábel segítségével. Tiszta digitális kép és hang élményt biztosít. Vizsgálja meg a Video forrását, hogy megállapíthassa, hogy az rendelkezik-e nem használt HDMI jelkimeneti csatlakoztatóaljzattal. Ha talált ilyen csatlakoztatóaljzatot, akkor folytathatja a műveletet. Ha nem talált ilyen csatlakoztatóaljzatot, akkor újra meg kell állapítania, hogy melyik módszerrel csatlakoztassa a készülékét. Ahhoz, hogy a projektort egy HDMI forráshoz csatlakoztassa: 1. A HDMI kábel egyik végét illessze a HDMI forrás HDMI jelkimeneti csatlakoztatóaljzatába. A kábel másik végét a projektor HDMI 1 vagy 2 jelbemeneti csatlakoztatóaljzatába illessze. Ha az eszközök megfelelően csatlakoztatva vannak, az audio hang a projektor képernyőmenüjéről (OSD) szabályozható. Bővebben lásd "Audio Settings (Audio beállítások)" a(z) 46. oldalon. A végső csatlakozási útnak az alábbi ábra szerint kell lennie: AV eszköz HDMI HDMI kábel HDMI Abban a ritkán elõforduló esetben, ha a projektort DVD lejátszóhoz csatlakoztatja és a vetített kép hibás színeket mutat, módosítsa a színteret. Bõvebben lásd "Színtér megváltoztatása" a(z) 29. oldalon. Ha csatlakoztatást követően az eszköz nem észlel jeleket, kapcsolja ki a Quick Auto Search (Gyors automatikus keresés) funkciót a SOURCE (Jelforrás) menüben. Bõvebben lásd "Bejövõ jel váltása" a(z) 29. oldalon. 20 Csatlakoztatás

21 Komponens Video forráseszközök csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt komponens videó kimenetei: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása komponens videójelet adó eszközhöz: 1. Vegyen egy Komponens videó kábelt és a 3 RCA típusú csatlakozóval végződő végét csatlakoztassa a videó forráskészülék a Komponens videó kimeneteihez. A színek szerint párosítsa a csatlakozódugókat az aljzatokkal, zöldet a zöldbe, kéket a kékbe és pirosat a pirosba. 2. Csatlakoztassa a Komponens videó kábel másik végét a kivetítõn lévõ COMPONENT (Komponens) aljzathoz. A dugókat az aljzatok színkódolásának megfelelõen csatlakoztassa, azaz zöld a zöldhöz, kék a kékhez és vörös a vöröshöz. A projektor csatlakoztatása az audioforrás eszközhöz: 1 Fogjon egy arra alkalmas audiokábelt és az egyik végét csatlakoztassa az audió-videó eszköz AUDIO KI kimeneti aljzatához. Csatlakoztassa a kábel másik végét a projektor AUDIO BE aljzatához. Csatlakoztatás után a hang a projektor képernyőmenüjén (OSD) keresztül szabályozható. Bővebben lásd "Audio Settings (Audio beállítások)" a(z) 46. oldalon. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: AV készülék Magyar Komponens videó kábel Audio kábel Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Ha már létesített egy HDMI Video kapcsolatot a projektor és a komponens video forrás eszköz között, HDMI Video csatlakoztatással, akkor szükségtelen konponens video csatlakoztatást is használni, hiszen így egy szükségtelen és gyengébb képminőségű kapcsolatot hozna létre. Bővebben lásd "Videóforrás eszközök csatlakoztatása" a(z) 19. oldalon. Csatlakoztatás 21

22 Magyar S-Video forráseszközök csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy rendelkezik-e nem használt S-Video kimeneti csatlakozóaljzattal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása S-Video jelet adó eszközhöz: 1. Fogjon egy S-Video kábelt és az egyik végét dugja a videójelet adó készüléken az S-Video kimeneti aljzatba. 2. Csatlakoztassa az S-Video kábel másik végét a projektoron az S-VIDEO aljzatba. A projektor csatlakoztatása az audioforrás eszközhöz: 1 Fogjon egy arra alkalmas audiokábelt és az egyik végét csatlakoztassa az audió-videó eszköz AUDIO KI kimeneti aljzatához. Csatlakoztassa a kábel másik végét a projektor AUDIO BE aljzatához. Csatlakoztatás után a hang a projektor képernyőmenüjén (OSD) keresztül szabályozható. Bővebben lásd "Audio Settings (Audio beállítások)" a(z) 46. oldalon. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: AV készülék S-Video kábel Audio kábel Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Ha a projektor és a S-Video videójelet adó készülék között már létrehozott komponens videó kapcsolatot, akkor a készülékhez nem kell újból csatlakozni S-Video használatával, mert ez egy szükségtelen második, gyengébb képminõségû kapcsolatot hoz létre. Bõvebben lásd "Videóforrás eszközök csatlakoztatása" a(z) 19. oldalon. 22 Csatlakoztatás

23 Composite Video forráseszközök csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt kompozit videó kimenetei: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása kompozit videójelet adó eszközhöz: 1. Fogjon egy videókábelt és az egyik végét dugja a videójelet adó készüléken a videó kimeneti aljzatba. 2. Csatlakoztassa a videókábel másik végét a projektoron a VIDEO aljzatba. A projektor csatlakoztatása az audioforrás eszközhöz: 1 Fogjon egy arra alkalmas audiokábelt és az egyik végét csatlakoztassa az audió-videó eszköz AUDIO KI kimeneti aljzatához. Csatlakoztassa a kábel másik végét a projektor AUDIO BE aljzatához. Csatlakoztatás után a hang a projektor képernyőmenüjén (OSD) keresztül szabályozható. Bővebben lásd "Audio Settings (Audio beállítások)" a(z) 46. oldalon. A csatlakozásoknak végül a következő ábrán látható módon kell haladnia: Magyar AV készülék Videókábel Audio kábel Ha a választott videókép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás fel van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Csak abban az esetben composite (szükséges) Video kapcsolatot létesítenie, ha a HDMI, komponens video vagy az S-Video csatlakoztatás nem lehetséges. Bõvebben lásd "Videóforrás eszközök csatlakoztatása" a(z) 19. oldalon. Csatlakoztatás 23

24 Magyar Működés A projektor indítása 1. A hálózati kábelt dugja a projektorba és a fali aljzatba. Kapcsolja fel a fali aljzat kapcsolóját (ha van ilyen). Ellenőrizze, hogy a(z) POWER indicator light (Bekapcsolt állapotjelző lámpa) a projektoron narancssárgán világít-e a bekapcsolás után.. Az olyan potenciális veszélyek, mint az elektromos áramütés és a tûz elkerülése érdekében, kizárólag eredeti kiegészítõket (pl. tápkábelt) használjon az eszközzel. 2. Nyomja meg a POWER (ÁRAMELLÁTÁS) gombot a kivetítõn vagy a távirányítón a kivetítõ bekapcsolásához. Egy induló hangjelzés lesz hallható. A POWER indicator light (Bekapcsolt állapotjelző lámpa) zölden villog és zöld marad addig, amíg a projektor be van kapcsolva. Az indulási folyamat mintegy 30 másodpercig tart. A folyamat későbbi fázisában kivetíti az indulási logót. (Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel. A bekapcsolási hang kikapcsolásához lásd "Be- és kikapcsolási hang kikapcsolása" a(z) 42. oldalon. Ha a projektor a korábbi működés miatt még forró, akkor a lámpa felkapcsolása előtt még körülbelül 90 másodpercig működteti a hűtőventillátort. 3. Az OSD menü használata elõtt beállíthatja annak nyelvét. Bõvebben lásd "A projektor menüjének testreszabása" a(z) 43. oldalon. 4. Igény esetén a jelszó beállításához nyilak lenyomásával beüthet egy öt jegyű jelszót. Bővebben lásd "A jelszavas védelem használata" a(z) 26. oldalon. 5. Kapcsolja be az összes csatlakoztatott készüléket. 6. A projektor ekkor bejövő jelet keres. A keresés közben az aktuális bejövő jelet mindig a bal felső sarokban mutatja. Ha a projektor nem érzékel értékelhető jelet, akkor a 'No Signal (Nincs jel)' üzenet látszik egészen addig, amíg nem talál bejövő jelet. A kívánt bejövő jelet ki is választhatja a SOURCE (Jelforrás) megnyomásával a projektoron vagy a távirányítón. Bővebben lásd "Bejövő jel váltása" a(z) 29. oldalon. Ha a bejövő jel frekvenciája/felbontása túllépi a projektor mûködési tartományát, akkor az 'Out of Range (Értékhatáron kívüli jel)' üzenet látszik az üres képernyõn. Válasszon a projektor felbontásával kompatibilis bejövõ jelet, vagy állítsa a bejövõ jelet alacsonyabb értékre. Bõvebben lásd "Idõzítés táblázat" a(z) 62. oldalon. 24 Működés

25 A lámpa élettartamának növelése érdekében, a projektor bekapcsolását követően várjon legalább öt percet a kikapcsolás előtt. A menük használata A projektor a különböző beállítások elvégzéséhez rendelkezik képernyőmenüvel (OSD). Az OSD menü szerkezete az alábbi. Főmenü ikonok Magyar Főmenü Kiemelt Almenü Aktuális bejövő jel Az OSD menü használata előtt beállíthatja annak nyelvét. 1. Az OSD menü elõhívása a projektoron vagy a távirányítón található MODE/ ENTER (ÜZEMMÓD/ENTER) gombbal történik. Állapot A MENU/ EXIT (MENÜ/ KILÉPÉS) megnyomásáv al az előző oldalra ugorhat vagy kiléphet. 3. A megnyomásával álljon a Language (Nyelv)-re, és a / gombokkal pedig válassza ki a használni kívánt nyelvet. 2. A / használatával lépjen a SYSTEM SETUP: Basic (Rendszerbeállítások: alapvető) menübe. 4. A kilépés és a beállítások mentése a projektoron vagy a távirányítón található MODE/ ENTER (ÜZEMMÓD/ ENTER) gomb megnyomásával történik. *Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt. A projektor biztosítása A biztonsági kábel zár használata A projektort biztonságos helyre kell felszerelni, hogy megakadályozzuk annak ellopását. Máskülönben, szerezzen be egy zárat, úgymint a Kensignton zár, hogy biztosítsa a Működés 25

26 Magyar projektort. A Kensington zár helyének nyílása a projektor bal oldalán található. Bővebben lásd "Kensington lopás elleni zár nyílása" a(z) 9. oldalon. A Kensington biztonsági kábel zára általában billentyűk kombinációjából és egy zárból áll. A zár hasznalatát, a hozzá tartozó leírás segítségével sajátíthatja el. A jelszavas védelem használata Biztonsági okokból és az illetéktelen használat megakadályozására a projektor jelszavas védelmi lehetőséggel rendelkezik. A jelszavat a képernyőmenün (OSD) keresztül lehet beállítani. Az OSD menü használatának részleteivel kapcsolatban lásd "A menük használata" a(z) 25. oldalon. Kellemetlen helyzetbe kerül, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz. Jelszó beállítása Miután a jelszót beállította a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót. 1. Hívja elő az OSD menüt, és menjen a SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) > Security Settings (Biztonsági beállítások) menüponthoz. Nyomja meg a MODE/ENTER (ÜZEMMÓD/ENTER)-t. Megjelenik a Security Settings (Biztonsági beállítások) oldal. 2. Emelje ki a Power on Lock (Bekapcsolás zár)-t és válassza ki az On (Be) opciót a / gombokkal. 3. Ahogy jobbra látható, a négy nyíl billentyű (,,, ) rendre négy számjegyet képvisel (1, 2, 3, 4). A jelszót Ön állíthatja be, mely tetszés szerinti öt számjegyből állhat. 4. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítása után az OSD menü a Security Settings (Biztonsági beállítások) oldalra tér vissza. 5. Ahhoz, hogy bekapcsolja a Power on Lock (Bekapcsolás zár) funkciót, nyomja le a / gombot, hogy kijelölje a Power on Lock (Bekapcsolás zár)-t és nyomja meg a / gombot, hogy On (Be) állapotba helyezze. A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 6. A MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával léphet ki az OSD menüből. 26 Működés

27 Ha elfelejti a jelszót Amennyiben a jelszó funkció aktiválva van, a projektor minden bekapcsolás alkalmával kérni fogja az ötjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobbra látható jelszó hibaüzenet jelenik meg három másodpercre, majd ezt az 'INPUT PASSWORD' (Kérem a jelszót) üzenet követi. Újrapróbálhatja az ötjegyű jelszó megadását, vagy ha nem jegyezte fel a jelszó és nem is emlékszik rá, használhatja az emlékeztető lehetőséget. Bővebben lásd "Az elfelejtett jelszavak esetére szóló eljárás megjelenítése" a(z) 27. oldalon. Ha egymást követően ötször nem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol. Az elfelejtett jelszavak esetére szóló eljárás megjelenítése 1. Nyomja meg és tartsa lenyomva az AUTO (Automatikus) gombot a kivetítőn 3 másodpercig. A projektor egy kódolt számot fog megjeleníti a képernyőn. 2. Írja le ezt a számot, és kapcsolja ki a projektort. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója. A jelszó megváltoztatása 1. Hívja elő az OSD menüt, és menjen a SYSTEM SETUP: Advanced (Rendszerbeállítások: Haladó) > Security Settings (Biztonsági beállítások) > Change Password (Jelszó változtatása) menüponthoz. 2. Nyomja meg a MODE/ENTER (ÜZEMMÓD/ENTER)-t. Megjelenik az 'INPUT CURRENT PASSWORD' (Adja meg a jelenlegi jelszót) üzenet. 3. Írja be a régi jelszót. Ha a jelszó helyes, akkor megjelenik az 'INPUT NEW PASSWORD' (Adja meg az új jelszót) üzenet. Ha rossz jelszót adott meg, akkor a Password error (Jelszó hiba) üzenet jelenik meg három másodpercre, majd az 'INPUT CURRENT PASSWORD' (Adja meg a jelenlegi jelszót) üzenet megjelenésével újra próbálkozhat. Lehetősége van a MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával. 4. Írja be az új jelszót. A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. A jelszó ismételt beírásával erősítse meg az új jelszót. 6. A projektor új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia. 7. A MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával léphet ki az OSD menüből. Magyar Működés 27

28 Magyar A jelszavas védelem kikapcsolása A jelszavas védelem kikapcsolásához lépjen be a(z) RENDSZERBEÁLLÍTÁS menübe: További beállítások > Biztonsági beállítások > Bekapcsolás zár menü - az OSD menürendszer megnyitása után. Válassza ki a(z) Ki opciót a(z) / gombokkal. Erre megjelenik az ADJA MEG A JELSZÓT üzenet. Adja meg a jelenlegi jelszót. i. Ha a jelszó helyes, akkor az OSD menü visszatér a Biztonsági beállítások oldalhoz és a(z) Ki opció jelenik meg a Bekapcsolás zár sorában.a projektor a következõ indításkor már nem fogja kérni a jelszót. ii. Ha rossz jelszót adott meg, akkor a Password error (Hibás jelszó) üzenet jelenik meg három másodpercre, majd az 'INPUT PASSWORD' (Adja meg a jelszót) üzenet megjelenésekor újra próbálkozhat. Lehetõsége van a MENU/EXIT (MENÜ/KILÉPÉS) megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával. Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet. 28 Működés
