Rendszerfelépítés ROLLADEN+TORE 208 KARO

Átírás

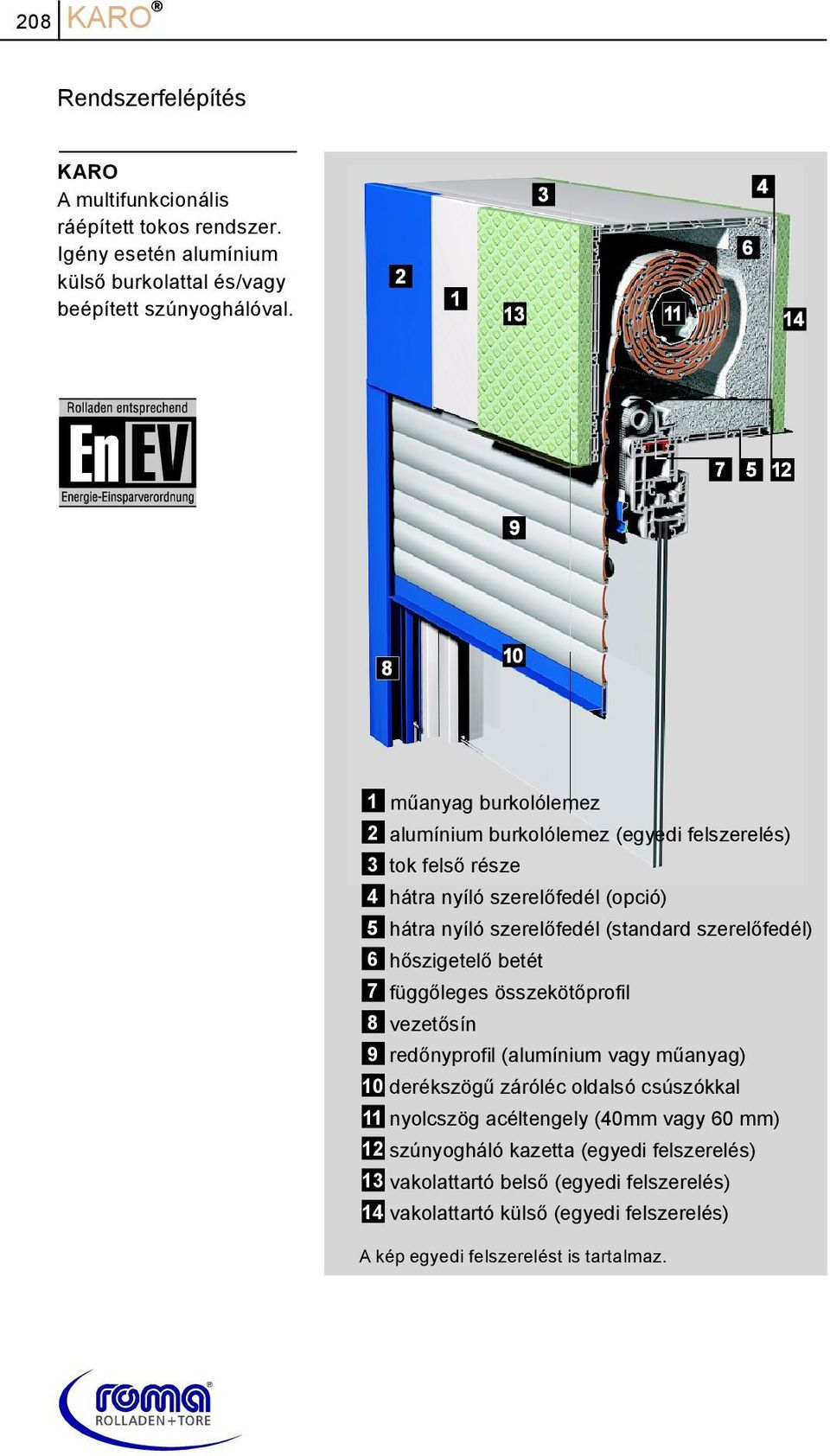

1 208 Rendszerfelépítés A multifunkcinális ráépített tks rendszer. Igény esetén alumínium külsőburklattal és/vagy beépített szúnyghálóval. 1 műanyag burklólemez 2 alumínium burklólemez ( egyedi felszerelés) 3 tk felsőrésze 4 hátra nyíló szerelőfedél (p ció) 5 hátra nyíló szerelőfedél ( standard szerelőfedél ) 6 hőszigetelőbetét 7 függőleges összekötőprfil 8 vezetősín 9 redőnyprfil (alumínium vagy műanyag ) 10 derékszögűzáróléc ldalsó csúszókkal 11 nylcszög acéltengely (40mm vagy 60 mm) 12 szúnygháló kazetta ( egyedi felszerelés) 13 vaklattartó belső ( egyedi felszerelés) 14 vaklattartó külső( egyedi felszerelés) A kép egyedi felszerelést is tartalmaz. ROLLADEN+TORE

2 209 Tk külsőmérete Alumínium burklat nélkül műanyag vezetősínnel. Az adatk mm-ben értendők es tk es tk Alumínium burklattal és alumínium vezetősínnel. Az adatk mm-ben értendők es tk es tk Szegély A lefelé nyíló szerelőfedeles szerkezetnél, és a 90 -s heveder kivezetésnél, vagy 90 -s hajtókar kivezetésnél, vagy mtrs meghajtásnál gyárilag szegélyt (3 cm) szerelünk fel. Tk meghsszabbítás (KV) / burklólemez túlnyúlás (BÜ) lefelé nyíló szerelőfedéllel Standard:» megszttt szerelőfedél» külsőés belsővaklattartó esetén a vaklattartó hssza megegyezik az elemszélességgel (EB).

3 210 Színek» alumínium kivitel A külsőburklat és a vezetősínek anyaga alumínium. Standard színek: fehér, Egyedi színek: C33, C34, NCS, EV1, RAL-classic, RAL-design, trend színek A színek a nymdatechnika miatt eltérhetnek az eredetitől. Egyedi színek, standard és egyedi dekrk felár ellenében rendelhetők. ROLLADEN+TORE

4 211 Színek» műanyag kivitel A külsőburklat és a vezetősínek anyaga műanyag. Standard szín: fehér Standard dekr k: 1 cskibarna, 2 mha- zöld, 3 sötétzöld, 4 natur tölgy FL-G, 5 Oregn 3, 6 hegyi fenyő, 7 világs tölgy, 8 duglas, 9 csíks d uglas, 10 arany tölgy, 11 tölgy ST-G, 12 sapeli, 13 sötét tölgy FL-F1, 14 sötét tölgy ST, 15 rusztikus tölgy 1, 16 lápi tölgy ST-F Egyedi dekrk: 1 fehér, 2 papirus zfehér, 3 krémszínű, 4 világsszürke, 5 achátszürke, 6 szürke, 7 antracit szürke, 8 barnásfekete, 9 sárga, 10 smaragd zöld, 11 világskék, 12 kbalt kék, 13 türkiz 14 brilli áns kék, 15 ultramarin kék, 16 sötétkék, 17 acél- kék, 18 világs vörös, 19 sötétvörös, 20 brvörös, 21 rubin vörös, 22 regn 4, 23 sierra, 24 nevada, 25 tscana i tölgy, 26 mahagóni, 27 tölgy ST-F A színek a nymdatechnika miatt eltérhetnek az eredetitől. Egyedi színek, standard és egyedi dekrk felár ellenében rendelhetők.

5 212 A multifunkcinális ráépített tks rendszer igény szerint alumínium külsőburklattal és/vagy beépített szúnyghálóval. ROLLADEN+TORE

6 Vaklattartó és vaklósín (az illusztráción mindig 250-es tkkal) 8 mm styrdur lap kívül 25 mm vaklósínnel» 2,5 m elemszélességig mm styrdur lap kívül 30 mm vaklósínnel» 3,0 m elemszélességig sarksín max Styrdur lap kívül / belül 20, 30, 40 és 50 mm vastagsággal.» 3,0 m elemszélességig sarksín max

7 214 Vaklattartó és vaklósín (az illusztráción mindig 250-es tkkal) Styrdur lap kívül / belül 60, 80 mm vastag (csak sarksínekkel együtt használható)» 3,0 m elemszélességig sarksín Styrdur lap kívül / belül példa 300-as falazatra 30 max ROLLADEN+TORE max Vaklósín a fal felőli szigeteléshez az elemszélességhez szükséges szárhsszal 15 mm (1,5 m elemszélességig) 20 mm ( 2,0 m elemszélességig)) 25 mm ( 2,5 m elemszélességig)) 30, 40, 50 und 60 mm (3,0 m elemszélességig) max. 75 sarksín

8 Vaklattartó és vaklósín» Egyedi megldásk Styrdur lap kívül / belül / felül 8-80 mm standard vastagsággal» kiegészítőszigeteléssel a födémnél (plafnnál)» szintkiegyenlítés a a födémnél 240 max. 75 Styrdur dupla lemezragasztás (csak sarksínnel használható)» > 80 mm vaklattartókhz 240 > 80 sarksín max

9 216 Kiegészítőtkrögzítés előre felfelé Felfelé. A későbbi ablakcsere miatt a csavarzást az ablakkereten keresztül alulról végezze el. Csak biznys összekötőprfilkkal lehetséges (nem tlóprfil). Használjn cm-ként egy-egy rögzítőcsavart. szerelőfüles merevítő ROLLADEN+TORE

10 Rögzítési módk Függőleges rögzítés Az ablakkeret és a redőnytk stabil összecsavarzásáhz valamennyi fnts keretrendszerhez szállítható összekötőprfil. Talpelem megerősítés Felületi nymaték l x 2 = 3,65 cm Gyárilag s tandard a köv-nél: egyedi elemnél 220cm elemszélességtől kmbi- elem nél 270 cm elemszélességtől Szúnyghálónál a a talpelem megerősítésére nincs lehetőség. 217

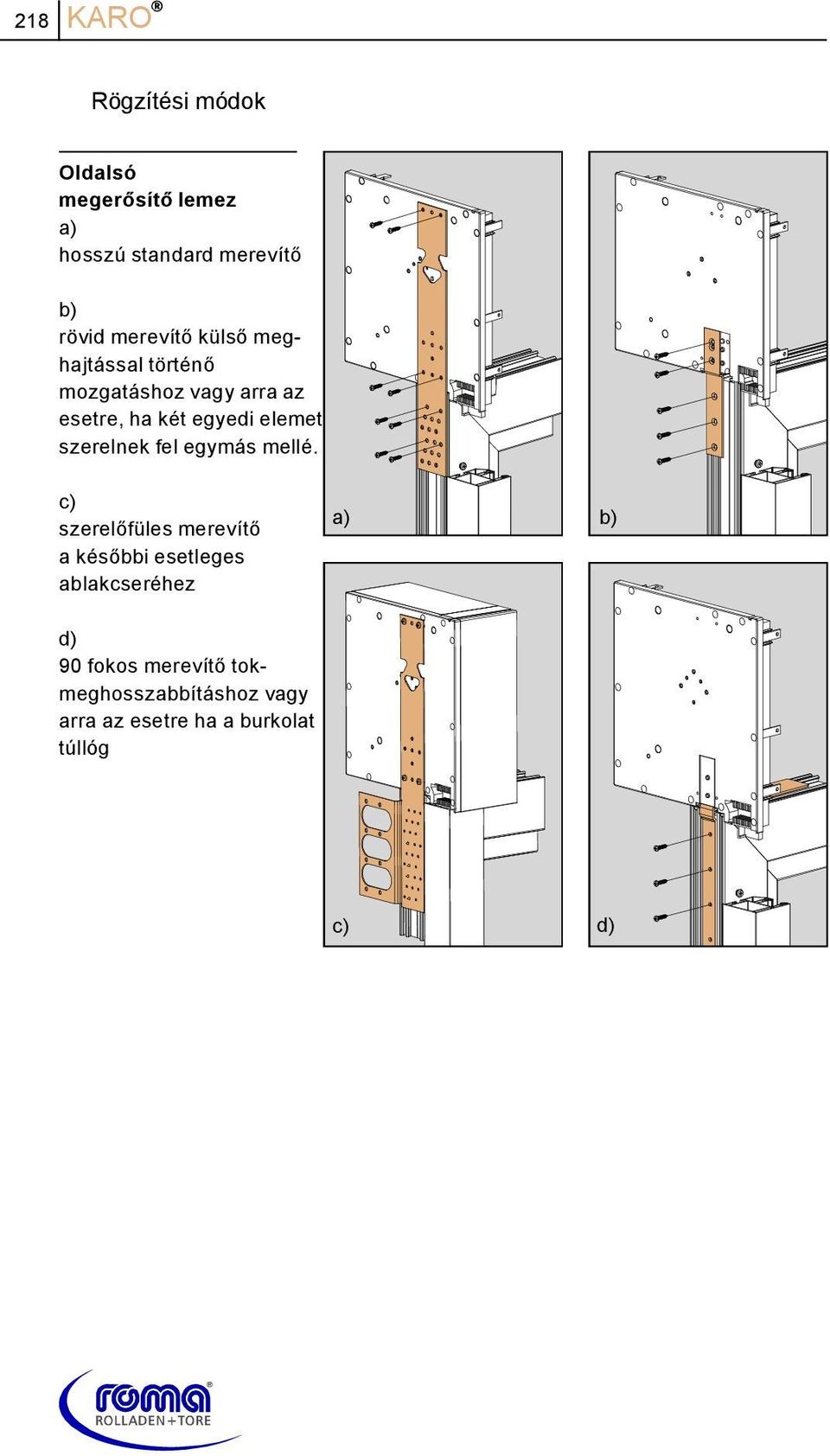

11 218 Rögzítési módk Oldalsó megerősítőlemez a) hsszú standard merevítő b) rövid merevítőkülsőmeghajtással történő mzgatáshz vagy arra az esetre, ha két egyedi elemet szerelnek fel egymás mellé. c) szerelőfüles merevítő a későbbi esetleges ablakcseréhez a) b) c) d) d) 90 fks merevítőtkmeghsszabbításhz vagy arra az esetre ha a burklat túllóg ROLLADEN+TORE

12 Rögzítési módk» pcinális Kiegészítőtkrögzítés (beállítható mélypzíció) a) hajlíttt födémvas b) egyenes födémvas a) Elem összekapcslás 2-től 20 mm-ig a) hézag brítás fehér, barna, vagy fekete színekben b) hézagkitöltőpánt c) födémvas Fnts: Kérjük, adja meg az összekapcslási hézag méretét! c b a 28 mm b) 219

13 220 Prfilk A színeket lásd a prfilk fejezetben. ALUMINO 37 ALUMINO 44 ALUMINO 52 K 25 műanyag prfil 37 mm 44 mm 52 mm 25 mm K 37 műanyag prfil 37 mm ROLLADEN+TORE

14 Prfilk / zárólécek A színeket lásd a prfilk fejezetben. 11/46 műanyag prfil 14/53 műanyag prfil 14/53 megerősített műanyag prfil 46 mm 53 mm 53 mm derékszögűzáróléc A köv. prfilkhz: K25, K37, ALUMINO 37 és 44. Standard színek: fehér, sötétbarna Egyedi színek: C33, C34, NCS, EV1, RAL-design, RAL-classic, trend színek hajlíttt záróléc A köv. prfilkhz: ALUMINO 52, 11/46 és 14/53. Standard színek: fehér, sötétbarna Egyedi színek: C33, C34, NCS, EV1, RAL-design, RAL-classic, trend színek Egyedi színek felár ellenében rendelhetők. 34,2 mm 56 mm 14 mm 221

15 222 Műanyag vezetősínek Standard vezetősín» 58 x 53 mm 58,0 mm 15,5 mm ALUMINO 52, és 14/53, 11/46 műanyag prfilkhz 25,0 mm 21,0 mm méretarány 1:2,5 Standard vezetősín» 58 x 53 mm 58,0 mm a ALUMINO 37, K37 és K25 műanyag prfilhz: a = 9,3 mm ALUMINO 44-hez: a = 10,5 mm 25,0 mm 21,0 mm méretarány 1:2,5 ROLLADEN+TORE

16 Műanyag vezetősínek Dupla vezetősín» 80 x 53 mm 80,0 mm 15,5 mm ALUMINO 52 és 14/53, 11/46 műanyag prfilhz 25,0 mm 30,0 mm méretarány1:2,5 Dupla vezetősín» 80 x 53 mm 80,0 mm a ALUMINO 37, K37 és K25 műanyag prfilhz: a = 9,3 mm ALUMINO 44-hez: a = 10,5 mm 25,0 mm 30,0 mm méretarány 1:2,5 223

17 224 Alumínium vezetősínek Standard vezetősín» 56 x 51 mm 56,0 mm 15,5 mm ALUMINO 52, és 14/53, 11/46 műanyag prfilkhz 25,0 mm 17,0 mm méretarány 1:2,5 Standard vezetősín» 56 x 51 mm 56,0 mm a ALUMINO 37, K37 és K25 műanyag prfilhz: a = 9,3 mm ALUMINO 44-hez: a = 10,5 mm 25,0 mm 17,0 mm méretarány 1:2,5 ROLLADEN+TORE

18 Alumínium vezetősínek Dupla vezetősín» 80 x 51 mm 80,0 mm 15,5 mm ALUMINO 52 és 14/53, 11/46 műanyag prfilhz 25,0 mm 30,0 mm méretarány 1:2,5 Dupla vezetősín» 80 x 51 mm 80,0 mm a ALUMINO 37, K37 és K25 műanyag prfilhz: a = 9,3 mm ALUMINO 44-hez: a = 10,5 mm 25,0 mm 30,0 mm méretarány 1:2,5 225

19 226 Összekötőprfilk Ablaktípus Accrd cntur 7.0 AD* Aluplast IDEAL 2000 Aluplast IDEAL 3000 Aluplast IDEAL 5000 Brügmann Brügmann AD Brügmann Eur 92 Dimex cntur 7.0 AD* Egkiefer FeBa FV 125 AD* Gaulhfer TpFive (Prfilbreite 70mm) Gealan S 3000 Gealan S 7000 Gealan S 8000 Hain Alpha 50 A* Heral 065 bármilyen fa ablak Hueck * KBE Kömmerling Eurdur VS Kömmerling Eur Futur (prfilszélesség 70mm) mb Mderne Bauelemente carat 500 Osm* OSMOpane Cmpress S (58mm Rahmenbreite) Plus Plan Rehau Brillant Design (70mm Prfilbreite) Rehau S 730 Reynlds Reynlds RT 72 Salamander universal Schnicks AS Schüc Crna AS Schüc Crna CT 70 (prfilszélesség70mm) ROLLADEN+TORE Prfil-Nr Schüc Ryal S 65 Schüc Ryal S 70 Schüc RS 65 Thyssen Thyssen W70* Trcal Trcal Innnva 70 Unilux VEKA Artline (prfilszélesség 90mm) VEKA Sftline AD - MD VEKA Tpline (prfilszélesség 70mm) Weru K 24 und K 27* Weru Palazz (70mm (prfilszélesség * Az összekötőprfilt alulról, az ablakkereten keresztül kell befúrni.

20 Összekötőprfilk mm 60 mm ablak hrny mm ablak hrny 62 mm mm mm mm ablak hrny mm ablak hrny 62 mm ablak hrny 60 mm mm 227

21 228 Összekötőprfilk ablak hrny mm mm mm mm mm mm mm ROLLADEN+TORE ablak hrny 74 mm 90 mm ablak hrny ablak hrny 70 mm

22 Elemek beépítési magassága Maximális elemmagasság cm-ben ( tkkal együtt) különböz őtkméreteknél és és különbözőprfilknál 40 mm illetve 60 mm tengellyel 210-es tk 210-es tk 250-es tk rvarháló nélkül rvarhálóval rvarhálóval/nélkül mm ALUMINO mm 40 mm mm 40 mm 60 mm max. szélesség: 3,0 m max. felület: 7,5 m2 290 ALUMINO max. szélesség: 3,0 m max. felület: 7,5 m max. szélesség: 3,0 m max. felület: 7,2 m2 ALUMINO K25 műanyag prfil max. szélesség: 1,7 m max. felület: 2,25 m 265 K37 műanyag prfil max. szélesség: 2,0 m max. felület: 3,2 m K37 műanyag prfil max. szélesség: 2,5 m max. felület: 4,6 m2 megerősített /46 műanyag prfil max. szélesség: 2,0 m max. felület: 3,4 m /53 műanyag prfil max. szélesség: 2,0 m max. felület: 4,0 m /53 műanyag prfil max. szélesség: 2,5 m max. felület: 6,25 m megerősített nem szállítható Utasítás: A megadtt tkméretek a nem alumínium burklats rendszerre vnatkznak. Az alumínium burklattal szerelt rendszer méreteit a rendszert bemutató fejezet elején találja. 229

23 230 Vizsgálati értékek Tkméret: 210 Tkméret: 250 Hőértékek W/m K W/m K standard szigetelőbetéttel U=0,6 U=0,6 hőszigetelőbetéttel U=0,6 U=0,5 2 Zaj értékek 2 db db standard szigetelőbetéttel* fent lent Dnew: 49 / RW,RK:33 Dnew: 49 / RW,RK:33 Dnew: 55 / RW,RK:40 Dnew: 51 / RW,RK:36 hőszigetelő betéttel* fent lent Dnew: 47 / RW,RK:31 Dnew: 47 / RW,RK:31 belsőldal vaklt** (Styrdur min. 15 mm) fent lent Dnew: 56 / RW,RK:40 Dnew: 55 / RW,RK:39 Dnew: 47 / RW,RK:32 Dnew: 45 / RW,RK:30 Dnew: 56 / RW,RK:41 Dnew: 53 / RW,RK:38 zajszigetelőbetéttel* fent lent Dnew: 54 / RW,RK:39 Dnew: 58 / RW,RK:42 Dnew: 56 / RW,RK:41 Dnew: 57 / RW,RK:42 Légzáróság Hézag légáteresztése a tknál (mtrral) MSZ EN 1026 szabvány vizsgálata szerint: 3 m /h 3 m /h 10 Pa: 0,30 / 50 Pa: 0,81 / 100 Pa: 1, Pa: 2,45 / 600 Pa: 3,77 a) EN ISO ill. MSZ EN ös sztály b) MSZ EN as sztály a gurtniátvezetés áteresztése * belsőldal nem vaklt ** standard szigetelőbetéttel ROLLADEN+TORE 50 Pa: 0,16

24 Tanácsk a zajszigetelés kiszámításáhz Amennyiben a redőnyszekrény és az ablak összeillesztésével egy meghatárztt felületűegység jön létre, úgy az össz zajszigetelés az ablak zajszigetelő értékeinek F és a redőnyszekrény értékeinek RK összegzésévell jön létre a következők szerint: Rw,RK+F= -10 * lg SF Rw,RK+F Rw,RK Rw,F SF SRK+SF * 10-0,1*R,F- SRK SRK+SF w * 10-0,1*R,RK w az ablak felülete az ablak + a redőnyszekrény becsült össz zajszigetelési mértéke a redőnyszekrény becsült zajszigetelési mértéke az ablak becsült zajszigetelési mértéke A redőnyszekrény frdíttt zajszigetelőértékével különbözőablakk zajszigetelő értéke kmbinálható, és az ebb ől adódó össz zajszigetelési érték a következ ő táblázat alapján határzható meg, a red őnyszekrény SRK és az ablak SF felületének figyelembe vételével. A táblázatban megadtt értékek számtanilag elvárható egyedi adatk. A legjbb értékek jó közelítéssel az (frekvencia független) össz zajszigetelést mutatják. A táblázatban szereplőadatkat példaként a szabványban szerepl őmérethez képest állapítttuk meg. Ez azt jelenti, hgy S RK=0,26 m 2 és SF= 1,62 m 2 redőnyszekrény Dnew Rw,RK ablak redőnyszekrény nélkül Rw,F ablak redőnyszekrénnyel* Rw,RK+F *A redőnyszekrény és az ablak, mint egyetlen közös elem beépítési feltétele számtanilag meghatárztt értékek alapján nem megfgható, csak a teljes egység zajszintjének mérésével határzható meg. 231

25 232 Szúnygháló» alkalmazási méretek A szúnygháló kézzel, a háló zárólécének meghúzásával mzgatható. A szúnygháló köztes állásba nem állítható. magasság cm-ben szélesség cm-ben határérték a szúnyghálóhz nem szállítható ROLLADEN+TORE

26 Szúnygháló» kefebetét A kefe az ablakkerettel szemben záródik ( standard megldás ) A kefe rázáródik az ablakra ( egyedi megldás ) 233
