A termék cikkszámok és az árak megváltoztatásának, illetve a fejlesztésből eredő termékváltoztatás jogát fenntartjuk.

Átírás

1

2 Az árlista kiadási időpontja június 10. A továbbiakban feltüntetett áraink június 20-tól érvényesek. Áraink telephelyünkön értendőek. Az árlistában szereplő termékek listaára az Áfát nem tartalmazza. A termék cikkszámok és az árak megváltoztatásának, illetve a fejlesztésből eredő termékváltoztatás jogát fenntartjuk. Az árlistában található technikai adatok és ajánlások a mai műszaki ismereteken és tapasztalatokon alapulnak, a későbbi kutatási eredmények paramétereinek ettől való eltéréséért felelősséget nem vállalunk. A Stiebel Eltron Kft. készséggel áll rendelkezésre tanácsadással partnerei számára. Minden eladás, illetve egyéb szolgáltatás általános szállítási feltételeinknek megfelelően történik. A vásárlás mennyiségétől függően megállapodás szerint viszonteladóink részére kedvezményt biztosítunk. Minden visszavásárlás a számla szerinti érték mínusz 20% áron történik. Felhívjuk figyelmüket, hogy csak kifogástalan minőségű, tiszta, sérüléstől mentes, eredeti csomagolású terméket veszünk vissza. Kereskedőink, partnereink számára, jelen árlistában szereplő tételeket, kérésre ,- Ft. értékhatár felett, a számlaérték 1,5%-ért bárhová az országban kiszállítjuk. Az árlistában szereplő termékfotók és adatok tájékoztató jellegűek, az esetleges nyomdai hibákért felelősséget nem vállalunk! 2

3 Megrendelőlap Megrendelés Cég neve: Címe: Telefon: Fax: Adószám: Bankszámlaszám: Ügyintéző: Termék Cikkszám Mennyiség Nettó eladási ár Dátum:... Fizetés módja: készpénz átutalás postai utánvéttel Fizetési határidő: hó nap Stiebel Szállító: Eltron Vevő Szállítási határidő: hó nap STIEBEL ELTRON Pacsirtamező u. 41. H-1036 Budapest Telefon: Fax: Szállítási cím: Átvevő neve: Átvevő telefonszáma: P.H. aláírás 3

4 Tartalomjegyzék Anti-Tropf és Thermo-Stop rendszerű nyílt (nyomás nélküli) melegvíztárolók Zárt rendszerű (nyomás alatti) melegvíz tárolók... 5 Szerelvények... 6 Zárt rendszerű (nyomás alatti) melegvíz tárolók... 7 Átfolyó rendszerű elektromos vízmelegítők... 8 Álló melegvíz tárolók Álló kombi melegvíz tárolók Vízszűrők Helyiségfűtés elektromos energiával Hőtárolós kályhák helyiségfűtésre Fürdőszoba fűtés Központi fűtés elektromos energiával Kézszárítók Mobil páramentesítők Központi hővisszanyerő szellőztető készülékek Levegő elszívó készülékek használati melegvíz készítésre hőszivattyús rendszerrel Melegvíz termelő hőszivattyú Szellőztető készülékek hővisszanyerés nélkül Központi hővisszanyerő szellőztető berendezés beépített levegő-víz hőszivattyúval fűtésre és használati melegvíz készítésre Levegő elosztó rendszerek szellőztető berendezéseinkhez Hőszivattyús rendszerek WPL 10 ACS kültéri levegő-víz hőszivattyú Levegő-víz hőszivattyúk Nagy teljesítményű levegő-víz hőszivattyúk Tartozékok levegő-víz hőszivattyúkhoz Talajhő-víz, víz-víz hőszivattyúk Talajhő-víz, víz-víz hőszivattyú (modul-egység) Talajhő-víz, víz-víz hőszivattyús szett Nagyteljesítményű talajhő-víz, víz-víz hőszivattyúk Hőszivattyú hagyományos fűtési rendszerekhez Tartozékok a talajhő-víz hőszivattyúkhoz, hőforrás szerelvényei Hőszivattyú tartozékok Szabályzó egységek felületfűtéshez Puffertartályok hőszivattyús berendezésekhez Kiegészítők hőszivattyús rendszerekhez Melegvíz tárolók hőszivattyús és szolár berendezésekhez Melegvíz tárolók hőszivattyús berendezésekhez Kombinált fűtési és melegvíztárolók hőszivattyús berendezésekhez Vízlágyító fűtési rendszerhez Vízüzemű hűtőrendszerek Napkollektoros rendszerek Napkollektoros rendszer tartozékai Kiválasztási táblázat Napelemek

5 Anti-Tropf és Thermo-Stop rendszerű nyílt (nyomás nélküli) melegvíztárolók Kis melegvíztárolók 5 15 literig Az új nyíltrendszerű melegvíztárolók úgy, mint az elődjük, mosogató alá (..U), és fölé (..-) is beépíthetők. A készülékek műanyag tartályosak, ezért nyomás alá nem helyezhetőek, csak speciális csapteleppel telepíthetőek. A készülékek nem csak formavilágukban újultak meg, de csöpögés mentes modullal és thermo-stop funkcióval is ellátottak. A csöpögés mentes modul megakadályozza a táguló víz csöpögését felmelegítés alatt. A hőstop funkció biztosítja a csaptelep kellemetlen felmelegedését. 1 kw, 2 kw ill. 3,3 kw teljesítményű fűtőbetétjeik gyors felmelegítést tesznek lehetővé teljesen hideg állapotból is. Tárlótérfoga tuk 5, 10 és 15 literes, a hőmérséklet beállítás C között folyamatos. Fagyvédelemmel ellátottak. Védettségük IP 24. SNU 5 SL Megr. sz. Típus Szín Méret Űrtartalom Teljesítmény Nettó listaár SNU 5 SLi fehér 421/263/230 5 l 2 kw/230 V , SN 5 SLi fehér 421/263/230 5 l 2 kw/230 V , SNU 10 SLi fehér 503/295/ l 2 kw/230 V , SN 10 SLi fehér 503/295/ l 2 kw/230 V , SN 15 SLi fehér 601/295/ l 2 kw/230 V ,- Kis melegvíz tároló SNU 5 Sli speciális csapteleppel komplett WST-W Megr. sz. Típus Szín Méret Űrtartalom Teljesítmény Nettó listaár SNU 5 Sli + WST-W kétgombos csaptelep fehér 422/263/230 5 l 2 kw/230 V , SNU 5 Sli+MAE-W egykaros csaptelep mosdó fehér 422/263/230 5 l 2 kw/230 V , SNU 5 Sli+MAE-K egykaros csaptelep mosogató fehér 422/263/230 5 l 2 kw/230 V ,- SHU 5 SL Zárt rendszerű (nyomás alatti) melegvíz tárolók Kis melegvíz tárolók 5 15 literig A zárt rendszerű (nyomás alatti) kis melegvíz tárolók mosdó illetve mosogató alá (..U), valamint fölé szerelhető változatban kaphatók. Tartályuk a korróziónak kiválóan ellenáll. Hőszigetelésük FCKW mentes, környezetkímélő, újra hasznosítható műanyag. 2 kw tel jesítményű fűtőbetétjeik gyors felmelegítést tesznek lehetővé teljesen hideg állapotból is. Tároló térfogatuk 5, 10 és 15 literes, a hőmérséklet beállítás C között folyamatos. Fagyvédelmi beállításuk is van. Védettségük IP 24. SHU 10 SLi Megr. sz. Típus Szín Méret Űrtartalom Teljesítmény Nettó listaár SHU 5 SLi fehér 422/263/230 5 l 2 kw/230 V , SH 10 SLi fehér 503/295/ l 2 kw/230 V , SHU 10 SLi fehér 503/295/ l 2 kw/230 V , SH 15 SLi fehér 600/316/ l 2 kw/230 V ,- SHU 5 SI = 56 db/paletta, SH/SHU 10 SI = 30 db/paletta, SH 15 SI = 8 db/paletta SH 10 SLi 5

6 Szerelvények E-011 WKM SVMT KV40 Melegvíz tárolók szerelvényei A kis melegvíz tárolók esetében a nyomás nélküli típusokhoz (SN, SNU) a spe ciális három lábú csaptelepek, nyomás alatti zárt típusokhoz (SH, SHU) pedig a biztonsági szelepek szükségesek. A H-011 két gombos, és E 011 egykaros csaptelepek alulra szerelt (SHU) kis melegvíz tárolókhoz illeszthető. A H-010 kétgombos, és WKM kétgombos hosszított kifolyócsöves csaptelepek a felülre szerelt (SH) kis melegvíztárolókhoz illeszthetőek. A nyomás alatti zártrendszerű melegvíztárolókhoz (SH, SHU) kétfajta biztonsági szerelvény kapható. Az SVMT az alulra szerelt SHU típusokhoz való, mely a felmelegítéskor keletkező táguló vizet a mosdó, illetve mosogató lefolyó szifonjába vezeti el. A felső elhelyezésű SH típusú melegvíztárolókhoz a KV 40 típusú nikkelezett komplett fali csatlakozó szifonnal ellátott biztonsági szelep rendelhető. A nagy tartályok biztonsági szerelvénycsoportja liter tárolótérfogatig a ZH 1. Csaptelepek Megr. sz. Típus Jellemző Kisbojlerhez Nettó listaár H-011 normál SNU5, SNU , E-011 egykaros SNU5, SNU , H-010 normál SN5, SN10, SN ,- ZH1 Biztonsági szerelvények Megr. sz. Típus Jellemző Kisbojlerhez Nettó listaár KV40 nyomáscsökkentővel SH , SVMT speciális lefolyókészlettel SHU5, SHU ,- Megr. sz. Típus Jellemző Nagyobb tárolókhoz Nettó listaár ZH1 Elzáró és visszacsapó szerelvénnyel 1000 literig ,- 6

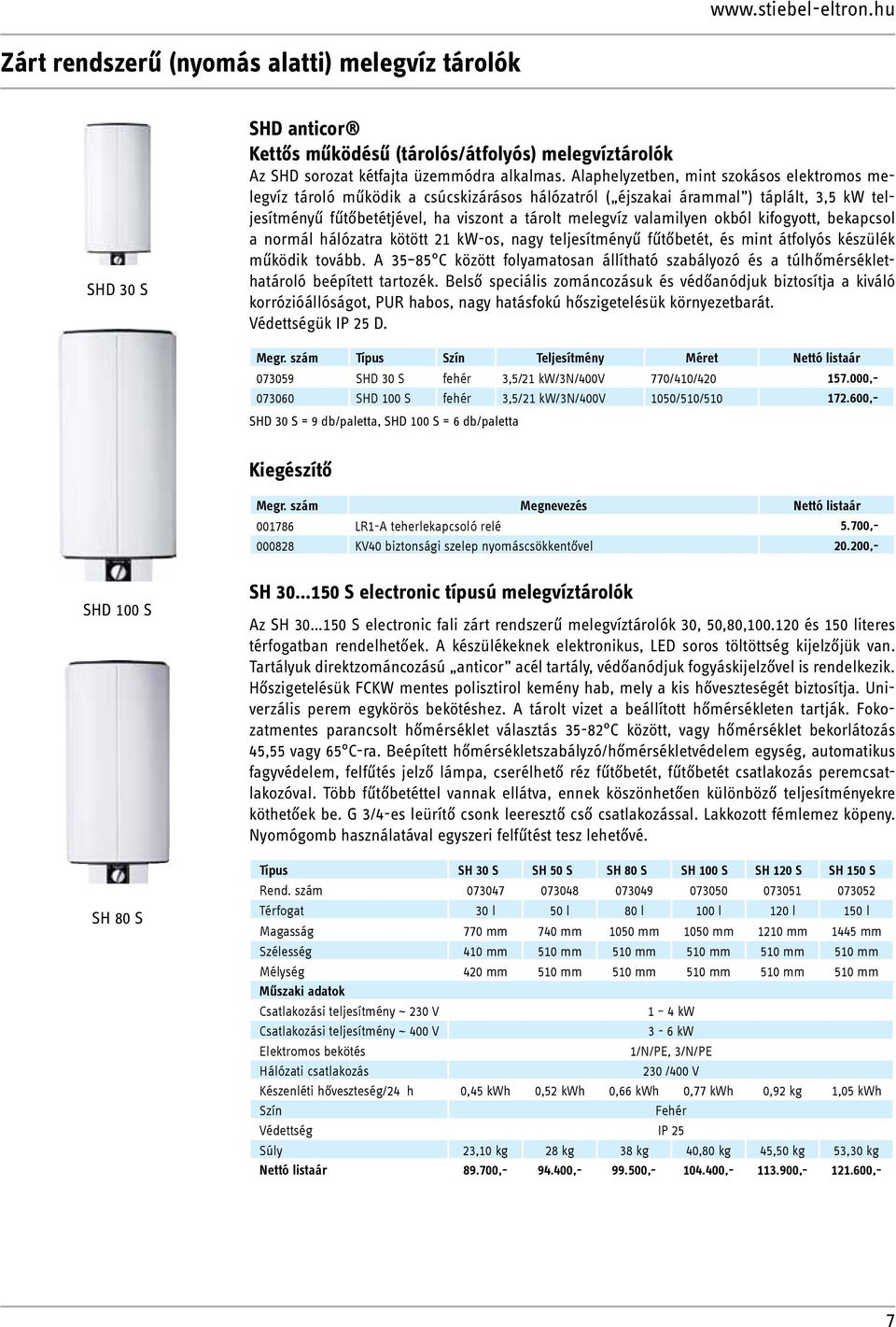

7 Zárt rendszerű (nyomás alatti) melegvíz tárolók SHD 30 S SHD anticor Kettős működésű (tárolós/átfolyós) melegvíztárolók Az SHD sorozat kétfajta üzemmódra alkalmas. Alaphelyzetben, mint szokásos elektromos melegvíz tároló működik a csúcskizárásos hálózatról ( éjszakai árammal ) táplált, 3,5 kw teljesítményű fűtőbetétjével, ha viszont a tárolt melegvíz valamilyen okból kifogyott, bekapcsol a normál hálózatra kötött 21 kw-os, nagy teljesítményű fűtőbetét, és mint átfolyós készülék működik tovább. A C között folyamatosan állítható szabályozó és a túlhőmérséklethatároló beépített tartozék. Belső speciális zománcozásuk és védőanódjuk biztosítja a kiváló kor rózióállóságot, PUR habos, nagy hatásfokú hőszigetelésük környezetbarát. Védettségük IP 25 D. Megr. szám Típus Szín Teljesítmény Méret Nettó listaár SHD 30 S fehér 3,5/21 kw/3n/400v 770/410/ , SHD 100 S fehér 3,5/21 kw/3n/400v 1050/510/ ,- SHD 30 S = 9 db/paletta, SHD 100 S = 6 db/paletta Kiegészítő Megr. szám Megnevezés Nettó listaár LR1-A teherlekapcsoló relé 5.700, KV40 biztonsági szelep nyomáscsökkentővel ,- SHD 100 S SH 80 S SH S electronic típusú melegvíztárolók Az SH S electronic fali zárt rendszerű melegvíztárolók 30, 50,80, és 150 literes térfogatban rendelhetőek. A készülékeknek elektronikus, LED soros töltöttség kijelzőjük van. Tartályuk direktzománcozású anticor acél tartály, védőanódjuk fogyáskijelzővel is rendelkezik. Hőszigetelésük FCKW mentes polisztirol kemény hab, mely a kis hőveszteségét biztosítja. Univerzális perem egykörös bekötéshez. A tárolt vizet a beállított hőmérsékleten tartják. Fokozatmentes parancsolt hőmérséklet választás C között, vagy hőmérséklet bekorlátozás 45,55 vagy 65 C-ra. Beépített hőmérsékletszabályzó/hőmérsékletvédelem egység, automatikus fagyvédelem, felfűtés jelző lámpa, cserélhető réz fűtőbetét, fűtőbetét csatlakozás peremcsatlakozóval. Több fűtőbetéttel vannak ellátva, ennek köszönhetően különböző teljesítményekre köthetőek be. G 3/4-es leürítő csonk leeresztő cső csatlakozással. Lakkozott fémlemez köpeny. Nyomógomb használatával egyszeri felfűtést tesz lehetővé. Típus SH 30 S SH 50 S SH 80 S SH 100 S SH 120 S SH 150 S Rend. szám Térfogat 30 l 50 l 80 l 100 l 120 l 150 l Magasság 770 mm 740 mm 1050 mm 1050 mm 1210 mm 1445 mm Szélesség 410 mm 510 mm 510 mm 510 mm 510 mm 510 mm Mélység 420 mm 510 mm 510 mm 510 mm 510 mm 510 mm Műszaki adatok Csatlakozási teljesítmény ~ 230 V 1 4 kw Csatlakozási teljesítmény ~ 400 V 3-6 kw Elektromos bekötés 1/N/PE, 3/N/PE Hálózati csatlakozás 230 /400 V Készenléti hőveszteség/24 h 0,45 kwh 0,52 kwh 0,66 kwh 0,77 kwh 0,92 kg 1,05 kwh Szín Fehér Védettség IP 25 Súly 23,10 kg 28 kg 38 kg 40,80 kg 45,50 kg 53,30 kg Nettó listaár , , , , , ,- 7

8 Átfolyó rendszerű elektromos vízmelegítők DHE SLi DHE SLi elektronic comfort Az átfolyó rendszerű vízmelegítők kisméretűek, készenléti hőveszteségük a melegvíztárolókkal ellentétben nincs, a kis víztérfogat miatt biztonsági szelepet ezekhez nem kell beépíteni. A speciális kialakítású fűtőszálnak és a műanyag belsőnek köszönhetően a vízkövesedés vagy a korrózió valószínűsége gyakorlatilag nulla. Három fázisra köthetők. Hátrányuk a nagy teljesítményigény (a megfelelő melegvíz hozam elérése érdekében van ekkora fűtőbetétjük). A teljesen elektronizált DHE típus 18, 21, 24 és 27 kw teljesítményben kapható. Az új attraktív külsővel rendelkező DHE SLi a DHE megújult változata. 30%-kal megnövelt LCD displayén a kívánt vízhőmérséklet fokra pontosan beállítható 20 és 60 C fok között. 4 wellness zuhanyzási programmal rendelkezik: téli felfrissítés, nyári fitnesz és vérkeringést segítő program. Ezen kívül beállítható egy állandó hőmérséklet (gyerekvédelem), kádfeltöltésnél a vízmennyiség (5-200 l) és a háttérvilágítás. A villamos kábel csatlakozás beköthető mindkét ol dalról. A DHE készülékekből a vezérlő egység kiszerelhető, és tetszőleges helyen a falra szerelhető. Ehhez az FFB1 távvezérlő szükséges, mely lehetővé teszi a DHE electronic comfort készülék 433 MHz-en való rádiós távvezérlését. Az FFB2 segítségével két helyről külön külön szabályozható, azaz például a konyhában és a fürdőszobában más-más hőmérsékletet lehet beállítani. A készülékek védettsége IP 25. Megr.szám Típus Szín Teljesítmény Áram- Nettó Méret felvétel listaár DHE A Sli fehér 18 kw/3n/400 V 3/25 A 470/225/110 mm , DHE 18/21/24 Sli fehér kw/3n/400 V 3/26-35 A 470/225/110 mm , DHE 27 Sli fehér 27 kw/3n/400 V 3/40 A 470/225/110 mm ,- Kiegészítők FFB 1 SL Megr. szám Megnevezés Nettó listaár LR1-A teherlekapcsoló relé 5.700, FFB 1 SL külön elhelyezett vezérlő panel , FFB 2 SL második vezérlő panel ,- DHH Si átfolyós vízmelegítő A hidraulikusan vezérelt DHH Si típus 12, 18, 21, 24 és 27 kw teljesítményben kapható. A főkapcsolón lehet beállítani, hogy 1/2 vagy teljes teljesítmény között, vízáramtól függő léptetős üzemmódban működjön. Az LR1-A teherlekapcsoló relével biztosítható, hogy az átfolyós vízmelegítő bekapcsolásakor a többi na gyobb elektromos fogyasztót lekapcsolva, a hálózat nem terhelődik túl. Védettségük IP 25. Megr. szám Típus Szín Teljesítmény Áramfelvétel Méret Nettó listaár DHH 12 Si fehér 12 kw/3n/400v 3/20 A 470/225/ , DHH 18 Si fehér 18 kw/3n/400v 3/26 A 470/225/ , DHH 21 Si fehér 21 kw/3n/400v 3/32 A 470/225/ , DHH 24 Si fehér 24 kw/3n/400v 3/35 A 470/225/ , DHH 27 Si fehér 27 kw/3n/400v 3/40 A 470/225/ ,- DHH Si 8

9 Átfolyó rendszerű elektromos vízmelegítők DHM DHM és DHA 4/8 L zárt rendszerű átfolyós vízmelegítők A kis teljesítményű átfolyós vízmelegítők minden olyan helyre ideálisak, ahol nem szükséges nagy víztömegáram vagy magas hőmérséklet. A készülékek kis helyet foglalnak, hőveszteségük nincs, felszerelésük egyszerű, egyfázisú háló zatot igényelnek. Névleges teljesítményük 3,5; 4,4; és 5,7 kw lehet. A készüléket csak mosdó illetve mosogató alá lehet beépíteni. Szabályozásuk hidraulikus. Kinyerhető vízmennyiség: DHM 3: 2 l/perc 15 C-ról 40 C-ra (Δt 25 K) DHM 4: 2,5 l/perc 15 C-ról 40 C-ra (Δt 25 K) DHM 6: 3,3 l/perc 15 C-ról 40 C-ra (Δt 25 K) Védettségük IP 25. A DHA 4/8 L zárt rendszerű kis teljesítményű átfolyós vízmelegítő minden olyan helyre ideális, ahol nem szükséges nagy víztömegáram, vagy magas hőmérséklet. A készülék méreteinek köszönhetően kis helyet foglal el, hőveszteség nincs, egy fázisú hálózatot igényel. Névleges teljesítménye elektromos bekötéstől függően 4,4/6,6/8,8 kw. A készülék mosdó vagy mosogató felé építhető be, de a készülék tartozéka ként rendelhető átkötő cső használatával akár azok alá is elhelyezhető. Szabályozásuk hidraulikus, védettségük IP 25. Megr. szám Típus Szín Teljesítmény Méret Nettó listaár DHM 3 fehér 3,5 kw/1n/230v 143/190/ , DHM 4 fehér 4,4 kw/1n/230v 143/190/ , DHM 6 fehér 5,7 kw/1n/230v 143/190/ , DHA 4/8 L fehér 4,4/6,6/8,8 KW/1N/230 V 362/200/ , Átkötő cső DHA 4/8 L-hez alsó elhelyezéshez 2.400,- DHA 4/8L DNM 3 DNM nyílt rendszerű (nyomás nélküli) kis teljesítményű, átfolyó rendszerű elektromos vízmelegítők Egy vízvételi hely ellátására alkalmasak, minden olyan helyre ideálisak, ahol nem szükséges nagy víztömegáram vagy magas hőmérséklet. A készülékek kis helyet foglalnak, hőveszteségük nincs, felszerelésük egyszerű univerzálisan mosdó alá és felé is elhelyezhetők. Speciális fűtőbetétjük miatt vízkövesedésre nem hajlamosak. Nyomás nélküli üzemük miatt csak speciális csapteleppel együtt működtethetőek. Védettségük IP 25. Megr. szám Típus Szín Teljesítmény Méret Nettó listaár DNM 3 fehér 3,5 kw/1n/230v 142/191/ , DNM 4 fehér 4,4 kw/1n/230v 142/191/ ,- DNM = 30db/paletta Átfolyós vízmelegítő csapteleppel komplett Megr. szám Típus Szín Teljesítmény Méret Nettó listaár DNM 3+MAW fehér 3,5 kw/1n/230v 142/191/ , DNM 3+MAZ fehér 3,5 kw/1n/230v 142/191/ , DNM 3+MAE fehér 3,5 kw/1n/230v 142/191/ ,- 9

10 Álló melegvíz tárolók SH anticor melegvíz tárolók Az álló melegvíz tárolók 200, 300, 400, 600 és 1000 literes térfogatúak lehetnek. 400 literig fűtőbetétjük kétkörös, 1 vagy 3 fázisra köthetők be, 1, 2, 3, 4 vagy 6 kw teljesítménnyel. A nagyobb tárolók fűtőbetét bekötése hasonlóan variálható, de maximális teljesítményük 12 vagy 18 kw. Hőmérséklet beállításuk C között folyamatos, a pontos beállításhoz tartályba nyúló, védőhüvelyes hőmérővel vannak felszerelve. A 600 és 1000 literes tárolókhoz a hőszigetelést külön kell megrendelni, a tárolóknak a biztonsági szelepcsoport sem tartozéka. A tárolók speciális zománcozásúak, és védőanóddal is el vannak látva. Kétkörös fűtőbetétjükhöz az egyszeri gyorsfelfűtést indító nyomógomb tartozik. Védettségük IP 24. SHW 300 S Melegvíz tartályok beépített elektromos fűtőbetéttel Megr. sz. Típus Méret (Ma/Sz/Mé) Térfogat Telj. Tömeg Nettó listaár SHW 200 S 1570/630/ l * 75 kg , SHW 300 S 1585/700/ l * 95 kg , SHW 400 S 1755/750/ l * 126 kg , SHO 600 AC 1685/750/ l ** 160 kg , SHO 1000 AC 2525/750/ l *** 228 kg ,- * = 2/4 kw/230 V, 4/4 kw/230v, 2/6 kw/400 V, 3/6 kw/400 V, 4/6 kw/400 V, 6/6 kw/400v ** = 6/12 kw/400 V, 12/12 kw/400 V *** = 9/18 kw /400 V, 18/18 kw/400v Burkolatok SHO készülékekhez (100 mm, kemény héjalással) Megr. sz. Típus Méret Tartály Nettó listaár WD /950 (SHO 600 AC-hez) , WD /950 (SHO 1000 AC-hez) ,- SHO AC 600 Biztonsági szerelvénycsoport melegvíz tárolókhoz Megr. sz. Típus Tartály Nettó listaár ZH1 ( l tárolótérfogathoz) ,- WD

11 Álló kombi melegvíz tárolók SB 302 AC Speciális kombi melegvíz tárolók (több hőcserélő plusz elektromos fűtőbetét) A speciális melegvíz tárolók ott szükségesek, ahol vízmelegítésre többfajta energiaforrást (gázenergia, napenergia, elektromos energia) akarnak felhasználni. A tárolók 300, 400, 600, 650 és 1000 literes térfogattal kaphatók, jellemzőjük, hogy 2 db (a 650 literes tároló esetében 3 db) karimás nyílásuk van, ahova hőcserélők (WTW) vagy elektromos fűtőpatronok (FCR) építhetők be. Ha mindkét karimára hőcserélőt szerelnek, a 300 és 400 literes tárolóra pluszként 1 db, a 600 és 1000 literesekre pedig pluszként 2 db, kisebb (6 kw) elektromos, becsavarható fűtőpatron (BGC) szerelhető. Ezáltal válik lehetővé az azonos tartályban gázenergiával, napenergiával, és elektromos energiával történő vízmelegítés. A csak később szükségessé váló peremekre ideiglenesen vagy véglegesen zománcozott vakkarima szerelhető (B21 ill. B28). A tárolók speciális zománcozásúak, anódfogyás-jelzővel felszerelt védőanóddal és hőmérővel is el vannak látva. A 400 literesnél nagyobb tartályok hőszigetelését külön kell meg rendelni (kivétel a 650 literes tároló). Az FCR és BGC elektromos fűtőbetétek hőmérséklet szabályozóval (35 85 C) és hőmérséklet védelemmel is el vannak látva, max. üzemi nyomásuk 10 bar. Álló kombi tartályok Megr. sz. Típus Méret Térfogat Karimaméret Tömeg Nettó listaár SB 302 S 1585/ l 2 db/210 mm 91 kg , SB 402 S 1755/ l 2 db/210 mm 122 kg , SB 602 AC 1685/750/ l 2 db/280 mm 160 kg , SB 1002 AC 2525/750/ l 2 db/280 mm 228 kg , SB 650/3 AC 1725/750/ l 3 db/280 mm 176 kg ,- Minden típusnál 1 db készülék/paletta SB 602 AC Burkolatok SB 602 SB 1002 és SB650/3 készülékekhez (100 mm, kemény héjalással) Megr. sz. Típus Méret Nettó listaár WD /950 (SB 602 AC-hez) , WD /950 (SB 1002 AC-hez) , WD /950 (SB 651/3 AC-hez) ,- Biztonsági szerelvénycsoport melegvíztárolókhoz Megr. sz. Típus Nettó listaár ZH 1 ( l tárolótérfogathoz) ,- WD 612 Vakperemek a fölösleges karimák lezárásához (zománcozott, csavarkészlettel) Megr. sz. Típus Karimaméret Nettó listaár B 21 1 db/210 mm , B 28 1 db/280 mm ,- SB 650/3 AC 11

12 Álló kombi melegvíz tárolók Álló kombi melegvíz tárolókba szerelhető hőcserélők és elektromos fűtőbetétek Bordázott rézcsöves, tartályba szerelhető hőcserélők WTW Megr. szám Típus Tartály Fűtőfelület Csatlakozás Nettó listaár WTW21/13 SB ,3 m 2 G , WTW28/18 SB ,8 m 2 G , WTW28/23 SB ,3 m 2 G ,- Elektromos fűtőbetétek tartályba való beépítéshez, karimás kötéssel, csavarkészlettel FCR 18 FCR 21 Megr. szám Típus Tartály Teljesítmény Körök sz.* Méret Nettó listaár FCR 21/60 SB /4 kw/1n/230 V U,D 210 mm ,- 2/6, 3/6, 4/6 kw 3N/400 V FCR 21/120 SB kw/1n/230v U,S 210 mm ,- 8 kw/2n/230v 12 kw/3n/400v FCR 28/120 SB /12 kw/3n/400v U,D 280 mm ,- 12/12 kw/3n/400v FCR 28/180 SB /18 kw/3n/400v U,D 280 mm ,- 18/18 kw/3n/400v FCR 28/120 SB kw/3n/400v S 280 mm , FCR 28/180 SB kw/3n/400v S 280 mm , FCR 28/270 SB kw/3n/400v S 280 mm , FCR 28/360 SB kw/3n/400v S 280 mm ,- * U = univerzális, D = kétkörös, S = egykörös Ellenkarima FCR-hez idegen tartályba építés esetén (csavarzattal) FCR 28 Megr. sz. Típus Karimaméret Nettó listaár FCR 28-hoz 280 mm ,- Becsavarható elektromos fűtőbetét Megr. szám Típus Tartály Teljesítmény Méret Nettó listaár BGC SB , 2, 3, 4, 6 kw/1n/230v, 3 kw/1n/400v.. 6 kw/1n/400v G1 1½ 48,900,- BGC 12

13 Vízszűrők STREAM 4 pult alá helyezhető vízszűrő A STREAM vízszűrő két méretben rendelhető, 10 és 13 -os szűrőbetétekkel. A vízszűrő 4 darab különböző szűrőbetéttel van ellátva: előszűrő, aktív szén szűrő, ultra finom szűrő, ezüsttel kezelt antibakteriális szénszűrő, melyek külön-külön cserélhetőek, így magas minőségű ivóvizet szolgáltat. Felhasználó barát kivitele, PUSH and CLICK, szűrőbetét csere funkciója és egyéb más tulajdonságai teszik a STREAM-et könnyen kezelhetővé és egyedülállóvá a piacon. A készülék mosogató alá beépíthető. Pultra vagy mosogatóra szerelhető kerámiabetétes ivóvíz csapteleppel ellátott. Ezen kívül tartozéka egy elzáró csap, egy leágazó idom, és egy rugalmas műanyag bekötő cső. STREAM 4 Típus Stream 4 (10 ) Stream 4 (13 ) Rend.szám Szerelési mód Pult alá, falra Pult alá, falra Min/max.hálózati nyomás 1/4 bar 1/4 bar Min/max. üzemi hőmérséklet +4/+35 C +4/+35 C Maximum átfolyás 4 l/perc 4 l/perc Nettó listaár , ,- A STREAM 4 cserélhető szűrőbetétjei Rend.szám Megnevezés Nettó listaár Előszűrő STREAM 4(10 ) hoz 2.400, Előszűrő STREAM 4 (13 ) hoz 3.000, Aktív szén szűrő STREAM 4 (10 ) hoz 3.400, Aktív szén szűrő STREAM 4 (13 ) hoz 3.400, Ultra finom szűrő STREAM 4 (10 ) 6.200, Ultra finom szűrő STREAM 4 (13 ) 6.600, Antibakteriális szén szűrő STREAM 4 (10 ) hoz 3.600, Antibakteriális szén szűrő STREAM 4 (13 ) hoz 4.100,- FOUNTAIN munkapultra helyezhető vízszűrő A FOUNTAIN 5 az 1-ben vízszűrővel rendelkezik. A vízszűrő betét 5 különböző szűrőből áll: 5 micronos rost anyagszűrő, 0,1 micronos aktív szénszűrő, antibakteriális szénszűrő, 0,01 micronos ultrafinom szűrő, és ezüsttel kezelt aktív szénszűrő. Ennek köszönhetően magas minőségű ivóvizet szolgáltat. A készülé ken található led és hangjelzők jeleznek, amikor a szűrőbetét cseréje esedékes. A készülék konyha pultra elhelyezhető. Rozsdamentes egyirányú flexibilis kifolyócsövének köszönhetően, nem igényel külön csaptelepet. A készüléken található forgó gomb segítségével lehet a vizet nyitni, vagy zárni. A készülék vízhálózatra való csatlakoztatásához szük séges tartozékok, külön rendelendőek. FOUNTAIN Típus Fountain Megr.szám Szűrő fajtája 5 az 1-ben A ház anyaga ABS Min/max. üzemi hőmérséklet +4/+35 C Min/max. hálózati nyomás 1/4 bar Várható áramlás 2 l/p 1 bar hálózati nyomásnál Várható szűrő élettartam 12 hónap, vagy 4320 liter Nettó listaár ,- FOUNTAIN vízszűrő tartozékai Rend.szám Megnevezés Nettó listaár Szűrőbetét 5 az 1 ben Fountain vízszűrőhöz , Gömbcsap Fountain vízszűrő bekötéséhez 2.100, Leágazó idom Fontain vízszűrő bekötéséhez 2.200, Bekötőcső Fountain vízszűrő bekötéséhez (1 m) 500,- 13

14 Helyiségfűtés elektromos energiával CNS SE típusú fali elektromos konvektorok Az új CNS SE típusú fali elektromos konvektorok a túlhőmérséklet védelmen kívül új elektronikus szabályzású termosztáttal vannak ellátva, melyeknek a kapcsolási hiszterézise 0,5 K. A készülék termosztátja több kényelmi fokozat kapcsolását is lehetővé teszi, mint a fagyvédelem, ECO, Comfort és Automatic üzemmódok. Gravitációs működésűek, ezért rendkívül halkak. A nagy biztonság érdekében fémházúak, színük fehér, 0,5 3,0 kw teljesítményben rendelhetőek. Védettségük IP 24. A fali tartó konzol tartozéka a készüléknek. CNS 200 SE Megr.szám Típus Szín Teljesítmény Méret Súly Nettó listaár CNS 50 SE fehér 0,5 kw/1n/230 V 450/370/100* 3,8 kg , CNS 100 SE fehér 1,0 kw/1n/230 V 450/445/100* 4,4 kg , CNS 150 SE fehér 1,5 kw/1n/230 V 450/590/100* 5,7 kg , CNS 200 SE fehér 2,0 kw/1n/230 V 450/740/100* 6,8 kg , CNS 250 SE fehér 2,5 kw/1n/230 V 450/890/100* 8,1 kg , CNS 300 SE fehér 3,0 kw/1n/230 V 450/1040/100* 9,4 kg ,- * Beleértve a 22 mm faltól mért távolságot CON...S euro fali elektromos konvektorok A CON elektromos konvektorok elegáns formatervezésükkel minden belső térhez illeszkednek. Kifúvórácsuk felül van. A nagy biztonság érdekében fémházasak, a hőmérsééklet-szabályozó és a túlhőmérséklet védelem be van építve a készülékekbe. Védettségük IP 24 (fröccsenő víz ellen védett). Gravitációs működésűek, színük fehér és grafit, 1, 1,5, 2 és 3 kw teljesítményben kaphatók. A CON...ZS típusokban beépített programozható kvarcóra van. Kvarc programóra nélküli készülékek CON 15 S CON 20 ZS Megr.szám Típus Szín Teljesítmény Méret Nettó listaár CON 10 S fehér 1,0 kw/1n/230v 460/430/ , CON 15 S fehér 1,5 kw/1n/230v 460/585/ , CON 20 S fehér 2,0 kw/1n/230v 460/740/ , CON 30 S fehér 3,0 kw/1n/230v 460/1050/ ,- Kvarc programórás készülékek Megr.szám Típus Szín Teljesítmény Méret Nettó listaár CON 10 ZS fehér 1,0 kw/1n/230v 460/430/ , CON 15 ZS fehér 1,5 kw/1n/230v 460/585/ , CON 20 ZS fehér 2,0 kw/1n/230v 460/740/ , CON 30 ZS fehér 3,0 kw/1n/230v 460/1050/ ,- CFK 5 álló konvektor fagymentesítésre A CFK 5 kis teljesítményű álló elektromos konvektor tökéletes megoldás lehet a kis alapterületű helységek alap temperálására. Elsősorban azon helységek fagymentesítésére szolgál, ahol vízvezetékek futnak. A helyiség kívánt hőmérséklete egy fokozatmentes hőmérséklet szabályzóval könnyedén beállítható. A készülék színe fehér, védettsége IP 20. Megr. szám Típus Teljesítmény Méret Súly Nettó listaár CKF 5 0,5 kw/1n/230 V 387/170/110 1,20 kg 6.300,- CFK 5 14

15 Helyiségfűtés elektromos energiával CS 20 CS 20L CS típusú álló konvektorok A CS típusú konvektorok ideális megoldást nyújtanak az átmeneti időszak fűtés kiegészítésére. A készülék stabil lábakon álló kivitelű, szabadon mozgatható a helyiségben, ahol a gyors felfű tésre szükség van. Fokozatmentes hőmérsék letszabályozó, és három előre választható telje sít ményfokozat (750/1250/2000 W) segít az optimális teljesítmény kiválasztásához. A túl hőmérséklet védelem be épített. A CS típusú készülék gravitációs működésű, a CSL típusú pedig, a gyors felfűtés érdekében, egy rendkívül halk ventilátort tartalmaz. A CS 20L készülék csak ven ti látorként is alkalmazható. Megr. szám Típus Szín Teljesítmény Méret Nettó listaár CS 20 fehér 0,75/1,25/2kW/230V 390/600/ , CS 20L fehér 0,75/1,25/2kW/230V 390/710/ ,- CK...S euro fali ventilátoros gyorsfűtők A ventilátoros gyorsfűtők, gyors felfűtést igénylő helyiségekben jól alkalmazhatók. Színük fehér és grafit, formatervezettségük révén minden belső térhez illeszkednek. A nagy biztonság érdekében fémházasak, a hőmérsékletszabályozó és a túlhőmérséklet-védelem be van építve. Védettségük IP 24 (fröccsenő víz ellen védett). 2 kw teljesítményben kaphatók, a CKR típus két fokozatban (1 vagy 2 kw) üzemeltethető, a CKZ típusban beépített, programozható kvarcóra van. A szerelősín tartozék. Megr. szám Típus Szín Teljesítmény Méret Nettó listaár CK 20 S fehér 2 kw/1n/230v 460/335/ , CKR 20 S fehér 2/1 kw/1n/230v 460/335/ , CKZ 20 S fehér 2 kw/1n/230v 460/335/ ,- CKZ 20 S CBS típusú fali ventilátoros gyorsfűtők Az új formatervezésű ventilátoros villamos gyorsfűtő, a gyors felfűtést igénylő helyiségekben alkalmazható sikeresen. A készülék hőmérsékletszabályozóval és túlhőmérséklet elleni védelemmel van ellátva. Védettsége IP 23 (fröccsenő víz ellen védett), fürdőszobába is szerelhető. A készülék külső termosztáttal is üzemeltethető. Megr. szám Típus Szín Teljesítmény Méret Nettó listaár CBS 20 S fehér 2 kw/1n/230v 400/270/ ,- CBS 20 S IW 120 IW 120/180 fali infra-quarz sugárzó Az IW fali infra-quarz sugárzók kellemes sugárzó meleget biztosítanak. Ideálisak első sorban a kis alapterületű helységekbe. A bekapcsolás után azonnal érezhető hő ideális melegforrást nyújt a fürdőszobákban, de hűvös estéken a téli kertekben és teraszokon is. Az állítható fémház és abban beépített hő tükör a meleg célzott irányítására szolgál. Magas hőállóságú beépített fűtőbetét garantálja a hosszú élettartamot. A készülék ki-be kapcsolását egy húzó kapcsoló biztosítja. A készülék színe fehér, védettsége IP X4. Megr. szám Típus Teljesítmény Méret Súly Nettó listaár IW 120 1,2 kw/1n/230 V 145/535/85 1,55 kg 7.600, IW 180 1,8 kw/1n/230 V 145/535/85 1,55 kg 8.200,- 15

16 Hőtárolós kályhák helyiségfűtésre ETS electronic hőtárolós kályhák beépített elektronikus feltöltésszabályzóval A hőtárolós kályhák az olcsó éjszakai árammal (csúcskizárásos üzemmódban) üzemeltethetők, így üzemköltségük a közvetlen elektromos fűtésnél lényegesen kedvezőbb. Mindössze 650 mmes magasságuk és 245 mm-es mélységük révén kis helyet foglalnak, speciális hőszigetelésük lehetővé teszi a nagy tárolási teljesítményt kis térfogatban és a pontos hőleadást a nap minden szakában. Be épített töltésvezérlésükkel illeszthetők az évszakokhoz. Teljesítményben 2, 3, 4, 5, 6 és 7 kw-os készülékeket lehet választani. Színük fehér, kezelőszerveik elölről hozzáférhetők. Egyfázisú (5 kw-ig), vagy háromfázisú hálózatról üzemeltethetők. Az ETS készülékek csak fali szobatermosztát használatával üzemeltethetőek! Szabályozáshoz az egyszerű szobatermosztáttól (RTU) a programozható szoba termosztáton keresztül (RTU-S) a beépített ventilátorok fordulatszámát fokozatmentesen állító RTP-S szabályozóig többfajta típus kapható. ETS 200 Megr. szám Típus (csom) Tömeg Teljesítmény Méret Nettó listaár ETS kg 2 kw 650/650/ , ETS kg 3 kw 650/780/ , ETS kg 4 kw 650/955/ , ETS kg 5 kw 650/1130/ , ETS kg 6 kw 650/1305/ , ETS kg 7 kw 650/1480/ ,- Minden készülékhez több csomag típusú, külön szállított hőtároló tégla tartozik. A téglák és a gyárilag beépített fűtőbetét az árban benne foglaltatnak. ETS 300 Fali hőmérsékletszabályozók Megr. szám Típus Jellemző Nettó listaár RTA-S2 fali termosztát (ki-be) 5-30 C-ig 3.700, RTU-S mint RTA-S de napi programórával , RTP-S folyamatos szabályozó ,- ETS 400 RTA-S2 RTU-S RTP-S ETC hőtárolós kályha A tartó lábakkal felszerelt ETC hőtárolós kályhák, kis mélységüknek köszönhetően (170 mm) szűk helyet foglalnak el. Teljesítményben a 2,55 illetve a 3,4 kw-os készülékekből lehet választani. Mindkét teljesítményű készülék egyfázisú há lózatról üzemeltethető. A készülék feltöltése és hőleadása manuálisan két be épített gombbal szabályozható ez által évszakokhoz megfelelően illeszthetők (segédenergia nélküli hőszabályzás). Működésük gravitációs, színük fehér. Megr. Feltöltés Típus Csomag Tömeg Teljesítmény Méret szám (7 óra) kw Nettó listaár ETC 250 M kg 2,55 kw/1n/230v 50/60 Hz 815/700/170 17, , ETC 340 M kg 3,4 kw/1n/230v 50/60 Hz 1045/700/170 23, ,- ETC 250M 16

17 Fürdőszoba fűtés Thermocon fürdőszoba / törölköző szárító radiátor A formatervezett thermocon fürdőszoba/törölköző szárító radiátorok elegáns fűtési megoldást nyújtanak elektromos energia felhasználásával. A helyiség hőmérséklete jól szabályozható a beépített szoba termosztát segítségével, valamint beállítható 4 rövid fűtési program: 15, 30, 60 vagy 120 perc időtartammal. Rendelkeznek fagyvédelmi funkcióval. A készülékek, hőközvetítő folyadékkal gyárilag feltöltöttek. Elhelyezhetőek a fürdőszoba 2. érintésvédelmi zónájában is. BHE 75 thermocon Model BHE 75 BHE 75 L Megr.szám Teljesítmény 0,75kW, 1/N~230V 0,75kW, 1/N~230V Tömeg 17,5 kg 27,5 kg Szín fehér, RAL 9016 fehér, RAL 9016 Hőm.tartomány 6 30 C 6 30 C Védettség IP 24 IP 24 Méret (ma / sz / mé) 1225/550/85 mm 1436/550/137 mm Nettó listaár , ,- BHE 75 L thermocon Thermofan duo fürdőszoba / törölköző szárító radiátor Használható elektromos készülékként vagy a fűtési rendszerhez csatlakoztatva. Mindkét üzemeltetési mód esetén ideális megoldást nyújt a fürdőszoba gyors felfűtésére és törölköző szárításra a készülékbe épített elektromos gyorsfűtő segítségével. A helyiség hőmérséklete jól szabályozható a beépített szoba termosztáttal, valamint beállítható 4 rövid fűtési program: 15, 30, 60 vagy 120 perc időtartammal. Rendelkeznek fagyvédelmi funkcióval. A készülékek, hőközvetítő folyadékkal gyárilag feltöltöttek (az elektromos üzemeltetéshez szükséges mennyiségben). Elhelyezhetőek a fürdőszoba 2. érintésvédelmi zónájában is. Elektromos teljesítménye: 0,75 kw elektromos fűtőbetét + 1 kw integrált ventillátoros gyorsfűtő. BHC 175 thermofan duo Model BHC 175 BHC 175 L Megr.szám Teljesítmény 1,75kW, 1/N~230V 1,75kW, 1/N~230V Tömeg 19 kg 29,5 kg Szín fehér, RAL 9016 fehér, RAL 9016 Hőm.tartomány 6 30 C 6 30 C Vízcsatlakozás G ½ G ½ Védettség IP 24 IP 24 Méret (ma / sz / mé) 1239/550/130 mm 1467/550/152 mm Nettó listaár , ,- BHC 175 L thermofan duo 17

18 Központi fűtés elektromos energiával Átfolyó jellegű elektromos kazán (DHZ) Az elektromos kazánok bármilyen fűtési rendszerbe beilleszthetők. Nagy előnyük, hogy mi vel füstgázkibocsátásuk nincs, a kémény elmarad, és a hideg víz sem tesz kárt bennük, akár padlófűtésre is közvetlenül köthetők. A DHZ típus mérete kicsi (alapterület 280x280 mm, magasság: 730 mm), akár falra is szerelhető. Szivattyút, tágulási tartályt és biztonsági szelepet pluszként kell beépíteni. Elektronikája lehetővé teszi az akár közvetlen, a kazán saját szabályo zóján történő kilépő vízhőmérséklet beállítást (30 90 C között), vagy a tetszőleges fűtési szabályozóval való együttműködést. A max. 15 kw elektromos fűtőteljesítmény 6, 9 vagy 12 kw-ra is beállítható, így a fűtött rendszer hőigényéhez illeszthető. Háromfázisú készülék. Üzemi nyomása 3 bar. Megr. szám Típus Tömeg Teljesítmény Méret Nettó listaár DHZ 15 E 24 kg 6/9/12/15 kw 3N/400V 730/280/ ,- Tartozék DHZ E Megr. szám Megnevezés Nettó listaár Fali tartó konzol DHZ 15 E-hez ,- 18

19 Kézszárítók HTE 4 HTE 4 és HTE 5 típusok Az elektromos kézszárítók nagyobb forgalmú helyeken bizonyíthatóan gazda ságosabbak, mint a különféle szövetanyagból készült kéztörlők, vagy a papír törülközők. A programban szereplő HTE 4 és HTE 5 készülékek műszaki para méterei azonosak, mindkettő 1,85 kw teljesítményű, intenzív, egyben halk légáramot biztosít és irányított infravörös közelítésérzékelővel ellátottak (ha va la ki elmegy előtte, nem indul be). Az intelligens elektronika megakadályozza azt is, hogy az érzékelő leragasztásával állandó üzemre kényszerítsék. A HTE 4 típusok háza műanyag, teljesen domborított, semmilyen tárgyat (pl: égő cigarettát) nem lehet rajta felejteni. A HTE 4 fehér színű. A HTE 5 szintén fehér, de megerősített fémháza van, hogy a nagyobb fizikai igénybevételnek kitett helye ken is garantálható legyen a biztonságos működés. Villamos védettségi fokozat: IP 23. Megr. szám Típus Szín Teljesítmény Méret Nettó listaár HTE 4 fehér 1,8 kw/1n/230v 250/238/ , HTE 5 fehér 1,8 kw/1n/230v 266/257/ ,- HTT 4 WS, HTT 5 AM, HTT 5 WS és HTT 5 SM turbotronic típusok A fémházas (HTT 5) kézszárító megnövelt teljesítményű típusai. A szállított levegő térfogat 60%- kal több mint az alaptípusoknál, elektromos fűtő teljesítményük pedig 1800 W helyett 2600 W. A fenti paraméterekkel nagyon gyors kézszárítást biztosítanak. A HTT 5 AM antracit metál, a HTT 5 SM ezüstmetál színezéssel készül. HTT 5 AM Megr. szám Típus Szín Teljesítmény Méret Nettó listaár HTT 4 WS 2) fehér 2,6 kw/1n/230v 266/238/ , HTT 5 WS 1) fehér 2,6 kw/1n/230v 266/257/ , HTT 5 AM 1) antracit 2,6 kw/1n/230v 266/257/ , HTT 5 SM 1) ezüst 2,6 kw/1n/230v 266/257/ ,- 1) fémházas, 2) műanyagházas Illatpatron kézszárítókhoz Megr. szám Típus Megnevezés Nettó listaár DPS 1 5 db illatpatron és tartó HTE 4 típushoz 1.000, DPS 2 5 db illatpatron és tartó HTE 5 és HTT 5 típusokhoz 1.800,- HTT 5 SM Mobil páramentesítők LFW 12 C és LF 17 C mobil páramentesítők Egyedi helyiségek elektronikus vezérlésű párásítása, digitális helység hőmérséklet és páratartalom kijelzéssel. A készülékek hordozhatóak, nagy méretű (3,5/6 literes) kondenzvíz tartállyal, valamint beépített szűrővel rendelkeznek. Hűtőközegük R 134 a, működési hőmérséklettartomány +10/+35 C. Megr.szám Típus Tömeg Párásító teljesítmény Méret Nettó listaár LFW 12 C 11 kg 0,50 l/h 420/490/ , LF 17 C 18 kg 0,75 l/h 600/380/ ,- LFW 12 C és LF 17 C 19

20 Központi hővisszanyerő szellőztető készülékek LWZ 100 LWZ 70/100/170/270 és LWZ 100/170/270 plus központi szellőztetés hővisszanyeréssel A szellőztető rendszerek biztosítják, hogy a modern, kis hőveszteségre törekvő épületek na gyon jól záró ablakainak ellenére a ház helyiségeinek levegője mindig friss és kellemes legyen. Az LWZ 70/100/170/270 és LWZ 170/270 plus típusú, hővisszanyerő hőcserélővel és szűrőkkel felszerelt szellőztető berendezés úgy üzemel, hogy akár fűtési időszakban (télen) akár hűtési időszakban (nyáron) a fűtött ill. hűtött levegő által okozott veszteség minimális legyen. A beépített hőcserélő hatásfoka 90%, a szűrők könnyen tisztíthatók, az egyen áramú ventilátorok nagyon halkak, és fordulatszámuk szabályozható, ezáltal a szellőzés mértéke egyszerűen beállítható. Beépítésével a hűtési vagy fűtési időszakban a fellépő szellőztetési veszteség a tizedére csökken, ami megfelelő ventilátor fordulatszám beállításokkal még kevesebb lehet. Az LWZ 100/170/270 plus hővisszanyerő készülékek beépített bypass modullal rendelkeznek, mely a hőcserélő megkerülé sével energiatakarékos szellőztetést biztosít éjszakai üzemmódban. A készülékek üzemeltetéséhez szükséges tartozék a 3 fokozatú ventilátorkapcsoló, vagy az FEZ szobatermosztát, vagy az FEQ levegőminőség ellenőrző termosztát. LWZ 170 plus Típus LWZ 70 LWZ 100 LWZ 100 LWZ 100 LWZ 100 LWZ 170 LWZ 270 LWZ 270 LWZ 170 RE LI plus RE plus LI plus plus Megr.szám Méretek 600/560/ /1274/ /675/ /675/ /675/ /675/535 Légtömegáram m 3 /h m 3 /h m 3 /h m 3 /h Hővisszanyerés 90 % Súly 25 kg 35 kg 36 kg 31 kg 35 kg 31 kg 35 kg Áramfelvétel (max.) 80 W 75 W 130 W 230 W Hálózati feszültség 1N/230 V Szűrő osztály G3 G3 G3 F 5 F5 G3 G3 G3 G3 Zajszint 46 db (A) 37 db (A) 37 db (A) 37 db (A) 37 db (A) 47 db (A) 47 db (A) 52 db (A) 52 db (A) Légcsatorna csatlakozás 125 mm 50x150 mm 160 mm 160 mm 160 mm 160 mm Nettó listaár , , , , , , , , ,- Rendelhető kiegészítők 20 FEZ FEQ Megr. sz. Típus Nettó listaár fokozatú kapcsoló ventillátorokhoz 5,900, FEZ programórás távvezérlő LWZ 161/270-hez , FEQ távvezérlő levegő minőség szenzorral LWZ-hez , Tartalék szűrő LWZ , Tartalék szűrő LWZ 170/270 plus 4.400, Tartalék szűrő LWZ 100-hoz (10 db) 2.900, Nyári kazetta LWZ 70-hez , Nyári kazetta LWZ 170/270-hez , Elektromos előfűtő regiszter LWZ 70/170/270-hez (1 kw) , Vizes előfűtő regiszter LWZ 70/170/270-hez (60/40 C 2 kw) , Szűrődoboz DN 160, cserélhető szűrőkazettával (F5) , Szűrőkazetta F , Szűrőkazetta F , EPS hosszabbító cső kombi csatornához LWZ 100-hoz 4.900,-

21 Levegő elszívó készülékek használati melegvíz készítésre hőszivattyús rendszerrel LWA 100 levegő elszívó berendezés melegvíz készítésre Az LWA 100 beépített hőszivattyújával a fürdőszobából elszívott levegő hőjéből készít melegvizet. Beköthető szellőző kéménybe a gázbojler helyére. Melegvíz tartálya 100 literes, a hőszivattyú teljesítménye 130 m 3 /h elszívott levegőáramnál 0,8 kw, az elektromos kisegítő fűtés teljesítménye 3 kw. Az elszívott levegő pótlására a helyiségenként kiépített pollen filteres beszívó szelepek szolgálnak, melyeken át közvetlenül áramlik a pótlevegő a helyiségbe. A szelepek a szellőztetési üzemen kívül automatikusan zárnak. A készülékeknek beépített vízhőmérséklet, és ventilátor szabályzója van. LWA 100 Típus LWA 100 Rendelési szám Nettó listaár ,- Méret 1290/510/510 mm Max. teljesítmény 0,8 kw + 3 kw Jóságfok 2,8 (55 C-nál) Ventilátor max. teljesítmény felvétele 80 W Súly (üresen) 65 kg Max. működési határ 30 C (60% re. páratartalomnál) Min. működési határ 15 C (30% re. páratartalomnál) Levegő áram 130 m 3 /h (75 Pa-nál) Légcsatorna csatlakozás 125 mm Tároló térfogat 100 l Hűtőközeg R 290 Hűtőközeg tömege 0,15 kg Zajszint (EN 12102) 45 db(a) Szűrő osztály G2 Hőszivattyúval Fűtőbetéttel Max. vízhőmérséklet 55 C 85 C LWA 252/252 SOL levegő elszívó berendezés melegvíz készítésre és fűtésre Az LWA 252 berendezés a lakásból elszívott levegőt beépített hőszivattyújával lehűti, ebből készít melegvizet. A melegvíztartály 300 literes, a hőszivattyú teljesítménye 250 m 3 /h elszívott levegőáramnál 1,4 kw, az elektromos kisegítő fűtés teljesítménye 1,5 kw. Az elszívott levegő pótlására a helyiségenként kiépített pollen filteres beszívó szelepek szolgálnak, melyeken át közvetlenül áramlik a pótlevegő a helyiségbe. A szelepek a szellőztetési üzemen kívül automatikusan zárnak. A készüléknek beépített szabályozója van, és napkollektorokkal közös üzem esetére beépített hőcserélővel is rendelhető (SOL típus). LWA 252 SOL Megr. sz. Típus Teljesítmény Levegőáram max. 270 Pa-nál Tömeg Méret Nettó listaár LWA 252 1,4+1,5 kw 250 m 3 /h 150 kg 1792/660/ , LWA 252 SOL 1,4+1,5 kw 250 m 3 /h 165 kg 1792/660/ ,- Rendelhető kiegészítők Rendelési szám Megnevezés Nettó listaár Légszelep 90 (20 m 3 /5 Pa) , Légszelep ALD (DN 160) , Szűrő szett 90-es légszelephez 2.600, Szűrő szett ALD-hez (G3) 3.400, Szűrő szett ALD-hez (G2) 3.200, Finom szűrő ALD-hez 2.100,- 21

22 Melegvíz termelő hőszivattyú Hőszivattyús melegvíztároló A hőszivattyús készülék alapja egy kisebb teljesítményű (1,5 kw) elektromos kisegítő fűtőbetéttel ellátott, 300 liter térfogatú melegvíz tároló. Erre van ráépítve a hőszivattyú, mely a helyiség levegőjét a hőcserélőn áthajtva lehűti azt, és a kinyert energiából készít melegvizet. A hálózati energiaigény a közvetlen elektromos vízmelegítésnek csak a harmada. Pincék ideális készüléke. A berendezés vezérlése teljesen elektronikus, a felhasználónak csak a kívánt vízhőmérsékletet kell 25 és 55 C között beállítani (az elektromos fűtőbetét révén, kizárólag azzal üzemelve, a beállított hőmérséklet max. 65 C lehet). A WWK 300 SOL típusba hőcserélő van beépítve, így a kisegítő fűtés történhet akár gázkazánnal, vagy napkollektorral is. Az Új WWP 300 típus új elegáns hengeres kivitelű. A hőszivattyús felfűtési hőmérséklet 60 C, hőszivattyús teljesítmény 1,7 kw, elektromos utófűtőt nem tartalmaz. Megr. sz. Típus Térfogat Hősziv. telj. Telj. felvétel Méret Nettó listaár WWK 300SOL WWP WWK 300SOL 284 l 1,6 kw 0,4kW 1792/660/ , WWP l 1,7 kw 0,5 kw 1875/660/ ,- Szellőztető készülékek hővisszanyerés nélkül LA 60 Szellőztető készülék beépített nedvesség és hőmérséklet érzékelővel Nedvesség és hőmérséklet függő térfogatáram szabályozás Falon kívüli (A) illetve falba süllyesztett (U) kialakítás Beépített visszacsapó szelep Egyszerű beépítés és kezelés Szűrőelpiszkolódás visszajelzése LA 60 A Rendelési szám Megnevezés Nettó listaár LA 60 A (30-60m 3 /h) , LA 60 U (30-60m 3 /h) ,- LA 60 U 22

23 Központi hővisszanyerő szellőztető berendezés beépített levegő-víz hőszivattyúval fűtésre és használati melegvíz készítésre LWZ 303/403 fűtő, melegvíz ellátó és szellőztető berendezés Az LWZ 303 Integral egy készüléken belül egyesíti a hőszivattyús fűtést, a hőszivattyús melegvíz készítést és a hővisszanyeréses szellőztetést. A hidegebb időszakokban szükséges pótfűtést elektromos fűtőbetét biztosítja. Teljesítménye nem nagy (hőszivattyú 5,5 kw + elektromos fűtőbetét 8,8 kw) ezért a jól hőszigetelt lakóegységek ideális készüléke. Melegvíz tartálya 200 literes, beépített szabályozója az összes funkció felügyeletét integrálja. Alacsony hőmérsékletű fűtési rendszerekhez (padló- vagy falfűtés) illeszthető. Az LWZ 403 SOL típusnál plusz hőcserélő alkalmazásával a napkollektorok fűtés rásegítésre és használati melegvíz előállítására is alkalmazhatók. LWZ Sol Megr. sz. Típus Teljesítmény max. Levegő Tömeg Méret Nettó listaár LWZ 303 Integral 5,5 + 8,8 kw 230 m 3 /h (100 Pa) 335 kg 1870/1320/ , LWZ 303 SOL 5,5 + 8,8 kw 230 m 3 /h (100 Pa) 376 kg 1870/1320/ , LWZ 403 SOL 6,0 + 8,8 kw 280 m 3 /h (100 Pa) 390 kg 1870/1320/ ,- Tartozékok LWZ 303/403 SOL-hoz Megr. sz. Típus Készülék Nettó listaár FES comfort - távvezérlő LWZ 303/403 SOL-hoz , Levegő vezeték csatlakozó lemez LWZ 303/403 SOL-hoz , Hőszigetelt levegő vezeték (0,315 x 4m) LWZ 303/403 SOL-hoz , Tartalék szűrő LWZ 303/ , AWG 315 falátvezető LWZ 303/ , Hangcsillapító DN 315 LWZ 303/ , LSK 303/403 nyári kazetta LWZ 303/ ,- LWZ 304/404 fűtő/hűtő meleg vízellátó és szellőztető berendezés Az új LWZ 304/404 kompakt berendezések az LWZ 303/403 mal szemben már nem csak a fűtést, melegvíz készítést és hővisszanyerő szellőztetést látják el, hanem a lakóépület hűtését is biztosítják. A készülékek hőszivattyús teljesítménye 4,2-6 kw ezen kívül a hidegebb időszakokban amennyiben szükséges egy 8,8 kw os elektromos fűtőbetét látja el a pótfűtést. A beépített hővisszanyerő hőcserélő hatásfoka 90%. A SOL típusok napkollektoros rendszerrel is kombinálhatóak. Az új LWZ sorozat nem csak funkcióiban bővült. Megnövekedet a használati melegvíz tároló térfogata 235 literre, valamint a készülék küllemében is egy új attraktív designt kapott. A készülékbe épített vezérlő egység a készülék közepére került, így megkönnyíti az alkalmazását. A falra kihelyezhető FES komfort vezérlő egység használatával a készülék táv vezérelhető lehetőséget is nyújt. LWZ Sol Típus LWZ 304 SOL LWZ 404 SOL Merg.szám Hőszivattyú fűtési teljesítmény A2/W35 (EN 14511) 4,2 kw 6 kw Hőszivattyú hűtési teljesítmény A 30/W 20 3,5 kw 5,6 kw Méretek 1870/1430/ /1430/812 Légcsatorna csatlakozási méret 160 mm 160 mm Elektromos pótfűtés 2,6-8,8 kw 2,6-8,8 kw Hálózati csatlakozás 3N/400 V 3 N/400 V Áramfelvétel 25 A 25 A Szellőztetett légtömegáram m 3 /h m 3 /h Légtömegáram hőszivattyú 1000 m 3 /h 1000 m 3 /h Működési határ min./max C C Hővisszanyerő hatásfoka 90 % 90 % Súly 376 kg 391 kg HMV tároló térfogat 235 l 235 l Szűrő osztály F5/G4 F5/G4 Zajszint 58 db 59 db Várható nettó listaár (2011) , ,- 23

24 Levegő elosztó rendszerek szellőztető berendezéseinkhez Központi szellőztető gépeinkhez kínált komplex rendszerek, amelyek szinte bármely építési mód esetén megoldást nyújtanak a gazdaságos és egészséges hővisszanyeréses szellőzetésre. A feltüntetett árak, szellőztetett alapterületre vetített szett árak (normál belmagasságú és rendeltetésű lakásokra vonatkozóan). Megrendelést követően cégünk elvégzi a rendszer tervezését. Az árak átlagos levegő elosztó rendszert feltételezve kerültek megállapításra, amennyiben a tervezés során jelentős mennyiségi eltérés adódik, úgy cégünk fenntartja a szett-árak megváltoztatásának jogát! A megajánlott szettek az épület teljes belső légcsatorna hálózatát tartalmazzák, beleértve: a tervezési díjat, a levegő csatorna elemeit, az elszívó és befúvó fejeket valamint a hangcsillapító elemeket. (Nem tartalmazzák a hőszigetelő, rögzítő elemeket és a munkadíjat.) Teljes rendszer kiépítéséhez a következők szükségesek: szellőzető berendezés, belső oldali elszívó-befúfó rendszer (LVS, spirálkorcolt, LFK vagy LVE) és a külső levegőből történő frisslevegő beszívás-kifúvás rendszere (FA 1, FA 3 vagy FA 70). LVS, flexibilis levegő csatorna rendszer - Kialakítása révén helytakarékosan használható, például monolit födémbe való elhelyezés - Robosztus, könnyű és rozsdaálló elosztó rendszer - Igen nagy flexibilitás - Csekély hangtovábbítás - Egyszerű tisztítás - Környezetbarát PE anyagból LVS rendszer Megr. szám Típus Szellőztetett alapterület Nettó listaár Set LVS 125 Z 125 m² , Set LVS 160 Z 160 m² , Set LVS 200 Z 200 m² , Set LVS 240 Z 240 m² ,- Spirálkorcolt levegő csatorna rendszer - Anyaga kör keresztmetszetű cinkbevonatú acéllemez - Dupla ajaktömítés, öregedésálló EDPM anyagból - Áramlástanilag a legoptimálisabb megoldás a szellőzető berendezés és a helyiségek között Megr. szám Típus Szellőztetett alapterület Nettó listaár Set ZA m² , Set ZA m² , Set ZA m² , Set ZA m² ,- Spirálkorcolt rendszer 24
