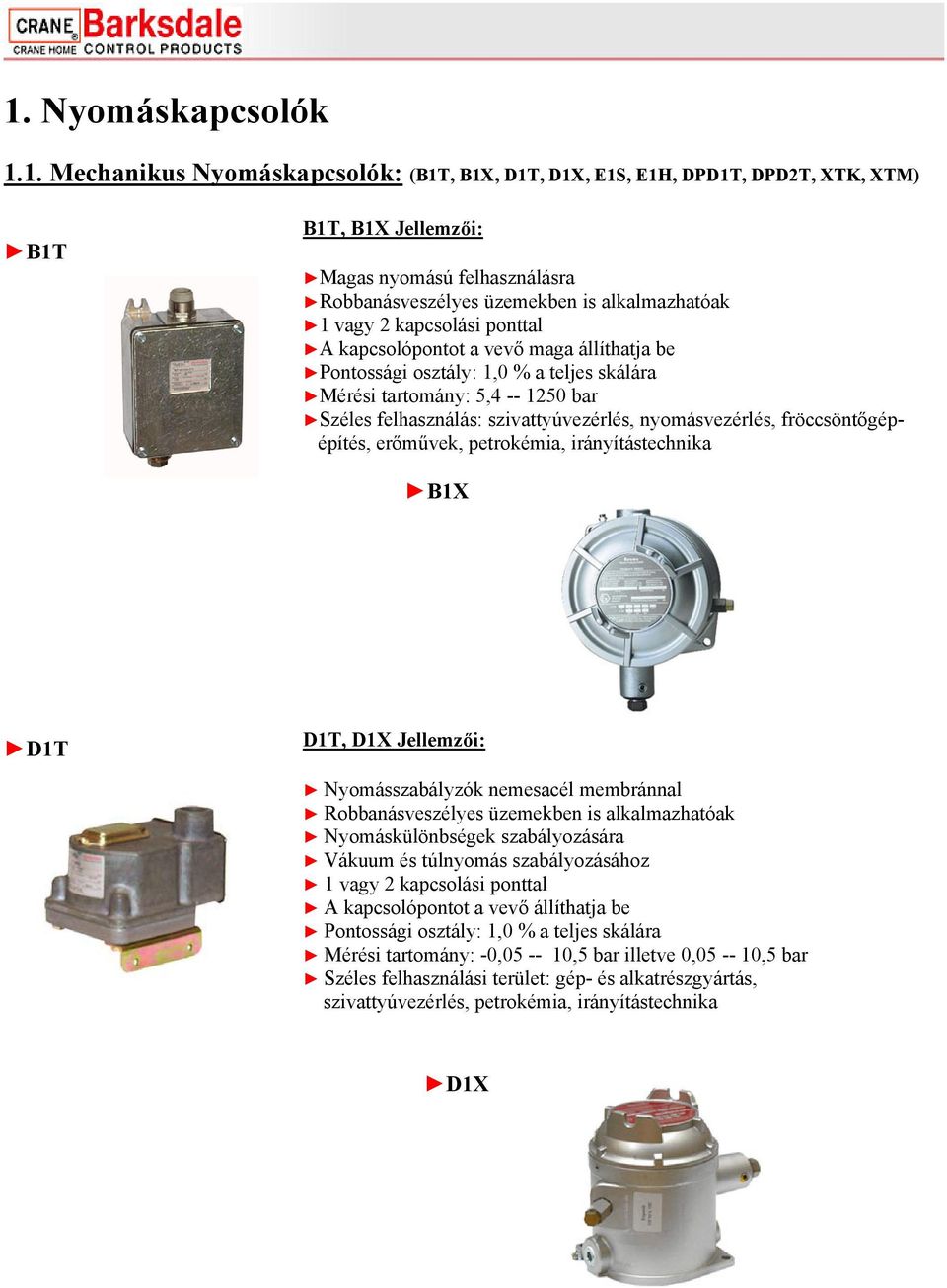

1 1. Nyomáskapcsolók 1.1. Mechanikus Nyomáskapcsolók: (B1T, B1X, D1T, D1X, E1S, E1H, DPD1T, DPD2T, XTK, XTM) B1T B1T, B1X Jellemzői: Magas nyomású felhasználásra Robbanásveszélyes üzemekben is alkalmazhatóak 1 vagy 2 kapcsolási ponttal A kapcsolópontot a vevő maga állíthatja be Pontossági osztály: 1,0 % a teljes skálára Mérési tartomány: 5, bar Széles felhasználás: szivattyúvezérlés, nyomásvezérlés, fröccsöntőgépépítés, erőművek, petrokémia, irányítástechnika B1X D1T D1T, D1X Jellemzői: Nyomásszabályzók nemesacél membránnal Robbanásveszélyes üzemekben is alkalmazhatóak Nyomáskülönbségek szabályozására Vákuum és túlnyomás szabályozásához 1 vagy 2 kapcsolási ponttal A kapcsolópontot a vevő állíthatja be Pontossági osztály: 1,0 % a teljes skálára Mérési tartomány: -0, ,5 bar illetve 0, ,5 bar Széles felhasználási terület: gép- és alkatrészgyártás, szivattyúvezérlés, petrokémia, irányítástechnika D1X

2 1.1.Mechanikus Nyomáskapcsolók: (B1T, B1X, D1T, D1X, E1S, E1H, DPD1T, DPD2T, XTK, XTM) E1S E1S, E1H Jellemzői: Nyomásszabályzók műanyag membránnal Vákuum és túlnyomás szabályozásához 1 kapcsolási ponttal A kapcsolási pont beállítható Pontossági osztály: 2,0 % a teljes skálára Mérési tartomány: 0, bar Széles felhasználási területeken alkalmazhatóak, pl. hidraulikus, pneumatikus berendezések, hajóépítés, gép- és alkatrészgyártás E1H DPD1T DPD1T, DPD2T Jellemzői: Magas nyomású felhasználásra Robbanásveszélyes üzemekben is alkalmazhatóak 1 vagy 2 kapcsolási ponttal A kapcsolópontot a vevő maga állíthatja be Pontossági osztály: 1,0 % a teljes skálára Mérési tartomány: 5, bar Széles felhasználás: szivattyúvezérlés, nyomásvezérlés, fröccsöntőgépépítés, erőművek, petrokémia, irányítástechnika DPD2T

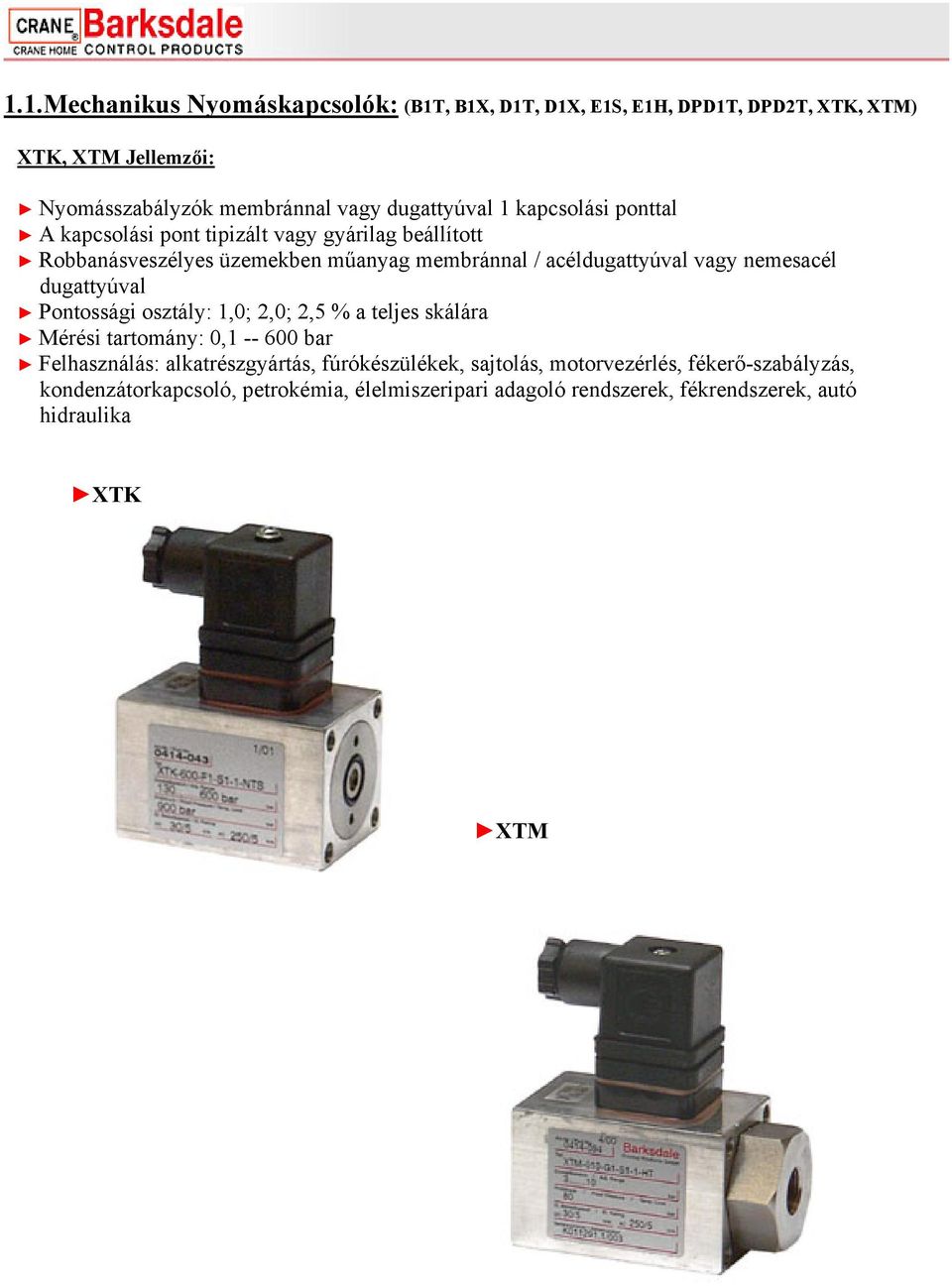

3 1.1.Mechanikus Nyomáskapcsolók: (B1T, B1X, D1T, D1X, E1S, E1H, DPD1T, DPD2T, XTK, XTM) XTK, XTM Jellemzői: Nyomásszabályzók membránnal vagy dugattyúval 1 kapcsolási ponttal A kapcsolási pont tipizált vagy gyárilag beállított Robbanásveszélyes üzemekben műanyag membránnal / acéldugattyúval vagy nemesacél dugattyúval Pontossági osztály: 1,0; 2,0; 2,5 % a teljes skálára Mérési tartomány: 0, bar Felhasználás: alkatrészgyártás, fúrókészülékek, sajtolás, motorvezérlés, fékerő-szabályzás, kondenzátorkapcsoló, petrokémia, élelmiszeripari adagoló rendszerek, fékrendszerek, autó hidraulika XTK XTM

4 1. Nyomáskapcsolók 1.2.Elektronikus Nyomáskapcsolók: (SWITCH 2000, UDS7, UDS2-V2) SWITCH 2000 Nyomás szabályzó belső nemes acél membránnal, digitális kijelzővel, 1 vagy 2 szilárdtest érintkezővel vagy 1 szilárdtest érintkező és 1 analóg kimenettel 7 szegmenses LED kijelző, mikroprocesszor által szabályozott, DESINA konformitás önvizsgálat hiba kijelzővel, minden paraméter billentyűzet által konfigurált, szakszerűtlen kezelés ellen védett, billentyű zár, robosztus konstrukció, vibráció és ütés védelem, hosszú távú stabilitás Mérési tartományok: től bar Linearitás: +/- 0,5% a teljes skálára Pnp szilárdtest kapcsoló kiemenet, 500 ma, rövidzár védelem Kapcsolási frekvencia:100 Hz Folyamat csatlakozás: G 1/4 belső, DIN 3852 Opcióként:peremes csatlakozás (C-Top standard) Fém ház, IP65 védettség Mérési tartományok: 0 10 bar-tól bar nyomásig psi-től psi nyomásig Felhasználás: OEM felhasználás a hidraulika és pneumatika területén, kenőanyag ellátás figyelése, gép / szerszámgép ipar, gépjármű ipar, fröccsöntő gépek Funkció kijelző: 7 szegmenses LED-kijelző 3 digit mért érték, mértékegység és menü dialógus S1 kijelző kapcsolási módjához zöld LED Maximum érték figyelés ON1>OF1 Hibajelző funkció: Hibajelzés sárga LED-en keresztül Hibajelzés PIN 2-n keresztül: (NC jel) "o.k.":magas-szint/"n.o.k.":alacsony szint IEC szerinti megfelelőség Vezetékszakadás/rövid zárlat figyelés Poz./neg. túlterhelés Érzékelő hiba (mérőcella) Hiba kapcsoló kimenet 1/2 Adathiba (EEProm) Processzor hiba Kalibrálási hiba Csatlakozás: Munkaprofilnak megfelelő M12-es PIN csatlakozó 1: V DC 2: hibajelzés 3: 0 V 4: NO jel 5: nem használt PE vezeték nem szükséges Érzékelő-/beavatkozó szerv huzalozása az M12 csatlakozóba: -4x0,3 mm 2 -megkülönböztetés sárga színnel -dupla fallal megerősített M12

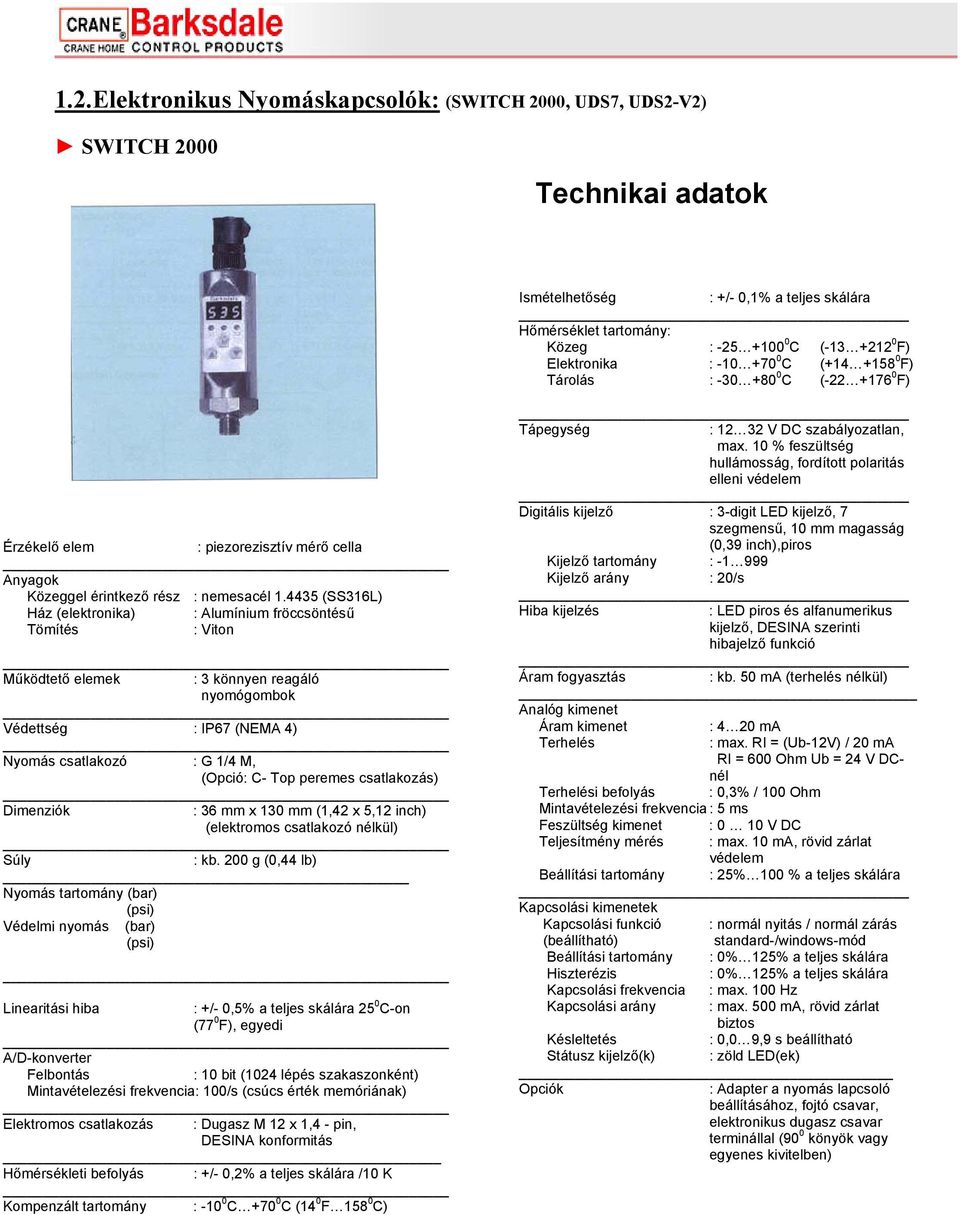

5 1.2.Elektronikus Nyomáskapcsolók: (SWITCH 2000, UDS7, UDS2-V2) SWITCH 2000 Technikai adatok Ismételhetőség : +/- 0,1% a teljes skálára Hőmérséklet tartomány: Közeg : C ( F) Elektronika : C ( F) Tárolás : C ( F) Érzékelő elem : piezorezisztív mérő cella Anyagok Közeggel érintkező rész : nemesacél (SS316L) Ház (elektronika) : Alumínium fröccsöntésű Tömítés : Viton Működtető elemek : 3 könnyen reagáló nyomógombok Védettség : IP67 (NEMA 4) Nyomás csatlakozó : G 1/4 M, (Opció: C- Top peremes csatlakozás) Dimenziók : 36 mm x 130 mm (1,42 x 5,12 inch) (elektromos csatlakozó nélkül) Súly : kb. 200 g (0,44 lb) Nyomás tartomány (bar) (psi) Védelmi nyomás (bar) (psi) Linearitási hiba : +/- 0,5% a teljes skálára 25 0 C-on (77 0 F), egyedi A/D-konverter Felbontás : 10 bit (1024 lépés szakaszonként) Mintavételezési frekvencia: 100/s (csúcs érték memóriának) Elektromos csatlakozás : Dugasz M 12 x 1,4 - pin, DESINA konformitás Hőmérsékleti befolyás : +/- 0,2% a teljes skálára /10 K Kompenzált tartomány : C C (14 0 F C) Tápegység : V DC szabályozatlan, max. 10 % feszültség hullámosság, fordított polaritás elleni védelem Digitális kijelző : 3-digit LED kijelző, 7 szegmensű, 10 mm magasság (0,39 inch),piros Kijelző tartomány : Kijelző arány : 20/s Hiba kijelzés : LED piros és alfanumerikus kijelző, DESINA szerinti hibajelző funkció Áram fogyasztás : kb. 50 ma (terhelés nélkül) _ Analóg kimenet Áram kimenet Terhelés : 4 20 ma : max. RI = (Ub-12V) / 20 ma RI = 600 Ohm Ub = 24 V DCnél Terhelési befolyás : 0,3% / 100 Ohm Mintavételezési frekvencia : 5 ms Feszültség kimenet : 0 10 V DC Teljesítmény mérés : max. 10 ma, rövid zárlat védelem Beállítási tartomány : 25% 100 % a teljes skálára Kapcsolási kimenetek Kapcsolási funkció : normál nyitás / normál zárás (beállítható) standard-/windows-mód Beállítási tartomány : 0% 125% a teljes skálára Hiszterézis : 0% 125% a teljes skálára Kapcsolási frekvencia : max. 100 Hz Kapcsolási arány : max. 500 ma, rövid zárlat biztos Késleltetés : 0,0 9,9 s beállítható Státusz kijelző(k) : zöld LED(ek) Opciók : Adapter a nyomás lapcsoló beállításához, fojtó csavar, elektronikus dugasz csavar terminállal (90 0 könyök vagy egyenes kivitelben)

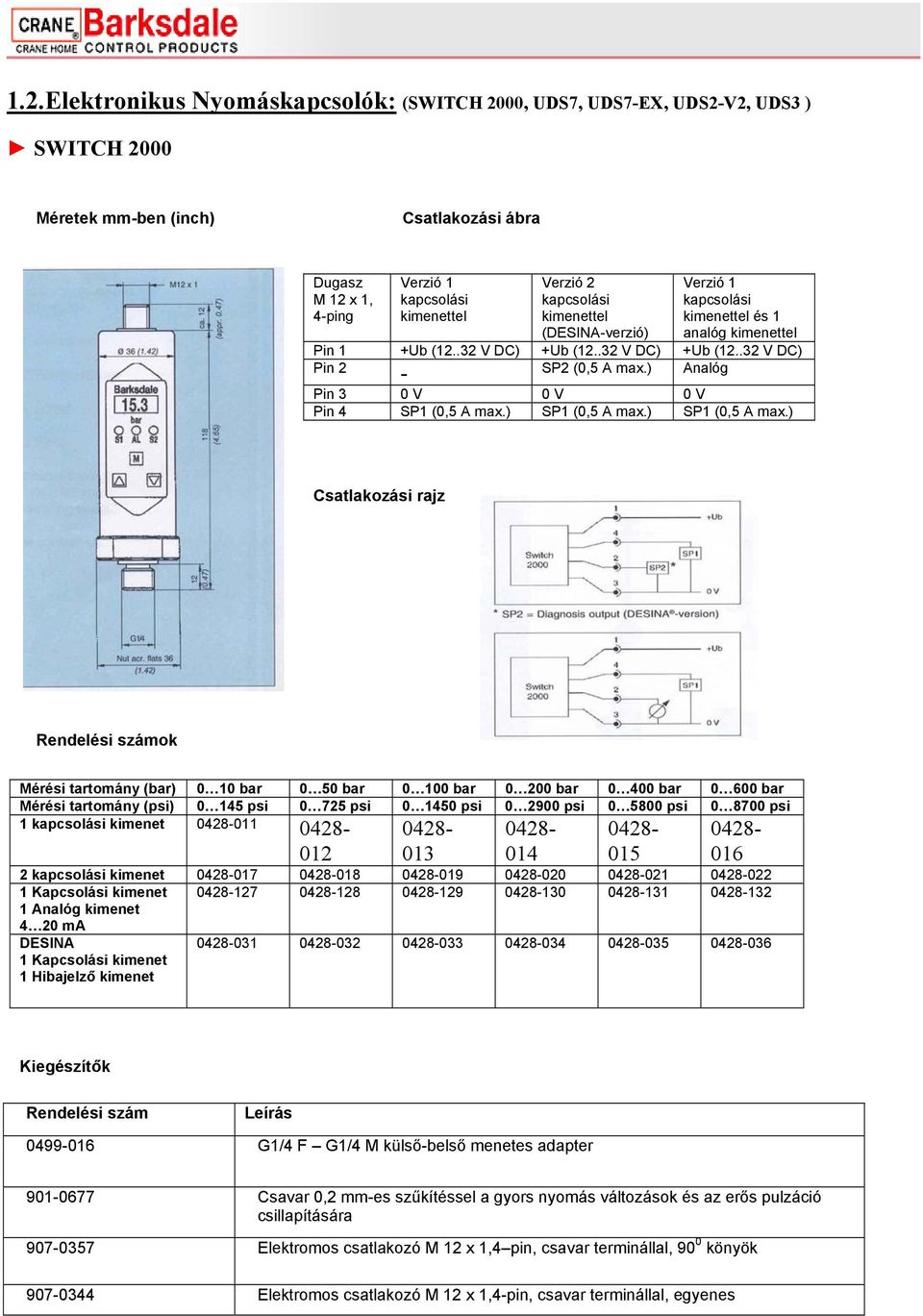

6 1.2.Elektronikus Nyomáskapcsolók: (SWITCH 2000, UDS7, UDS7-EX, UDS2-V2, UDS3 ) SWITCH 2000 Méretek mm-ben (inch) Csatlakozási ábra Dugasz M 12 x 1, 4-ping Verzió 1 kapcsolási kimenettel Verzió 2 kapcsolási kimenettel (DESINA-verzió) Verzió 1 kapcsolási kimenettel és 1 analóg kimenettel Pin 1 +Ub ( V DC) +Ub ( V DC) +Ub ( V DC) Pin 2 - SP2 (0,5 A max.) Analóg Pin 3 0 V 0 V 0 V Pin 4 SP1 (0,5 A max.) SP1 (0,5 A max.) SP1 (0,5 A max.) Csatlakozási rajz Rendelési számok Mérési tartomány (bar) 0 10 bar 0 50 bar bar bar bar bar Mérési tartomány (psi) psi psi psi psi psi psi 1 kapcsolási kimenet kapcsolási kimenet Kapcsolási kimenet Analóg kimenet 4 20 ma DESINA 1 Kapcsolási kimenet 1 Hibajelző kimenet Kiegészítők Rendelési szám Leírás G1/4 F G1/4 M külső-belső menetes adapter Csavar 0,2 mm-es szűkítéssel a gyors nyomás változások és az erős pulzáció csillapítására Elektromos csatlakozó M 12 x 1,4 pin, csavar terminállal, 90 0 könyök Elektromos csatlakozó M 12 x 1,4-pin, csavar terminállal, egyenes

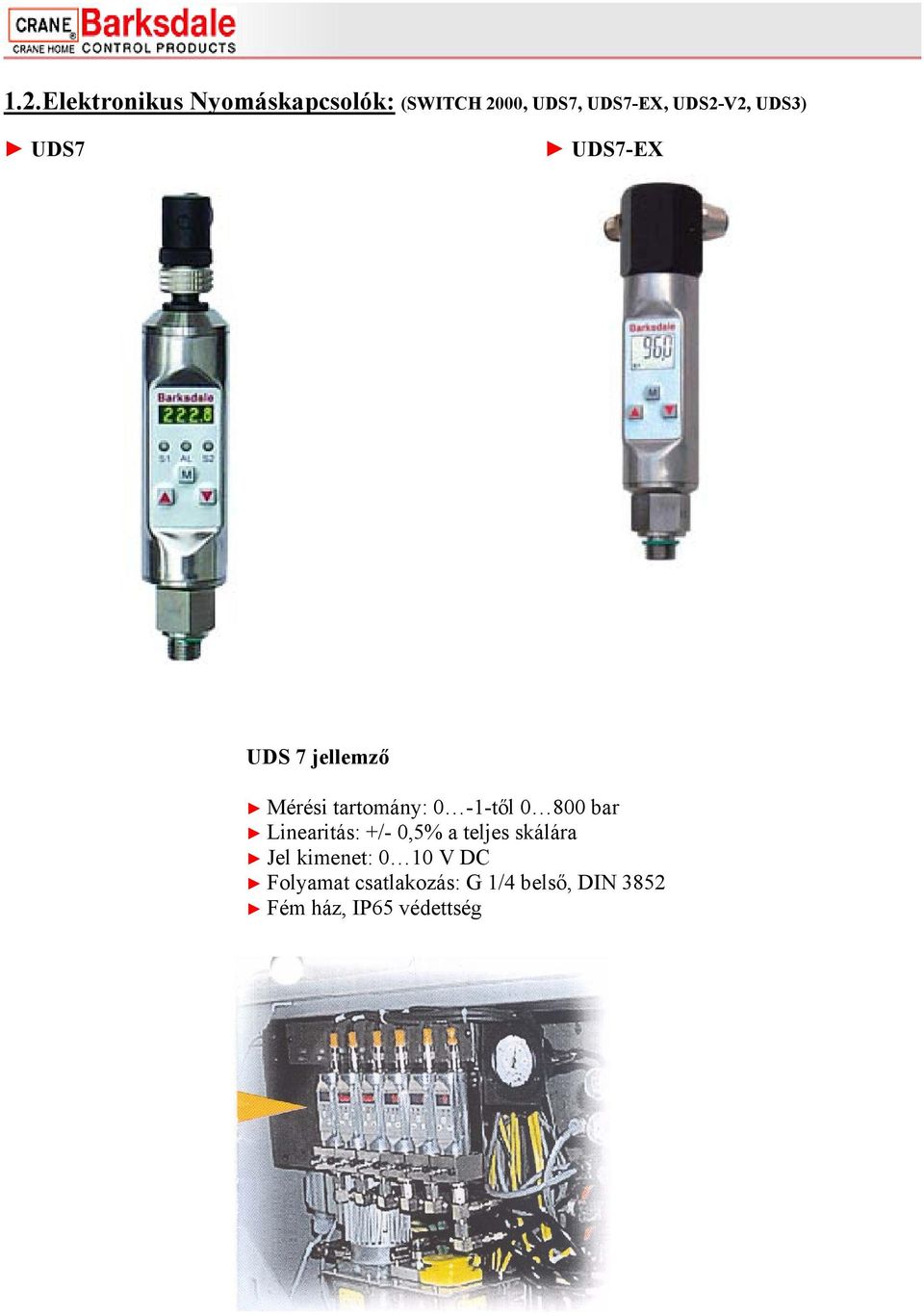

7 1.2.Elektronikus Nyomáskapcsolók: (SWITCH 2000, UDS7, UDS7-EX, UDS2-V2, UDS3) UDS7 UDS7-EX UDS 7 jellemző Mérési tartomány: 0-1-től bar Linearitás: +/- 0,5% a teljes skálára Jel kimenet: 0 10 V DC Folyamat csatlakozás: G 1/4 belső, DIN 3852 Fém ház, IP65 védettség

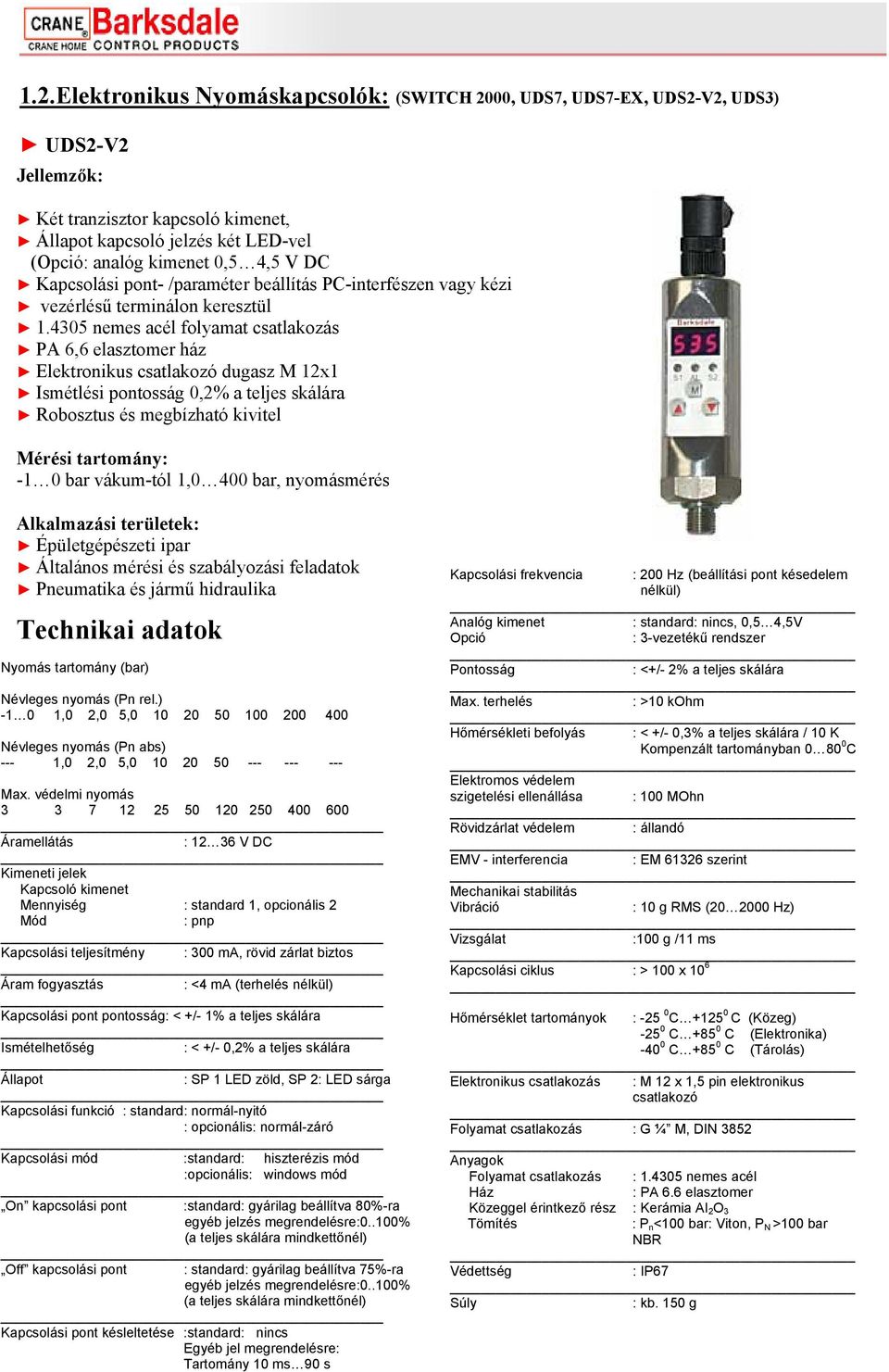

8 1.2.Elektronikus Nyomáskapcsolók: (SWITCH 2000, UDS7, UDS7-EX, UDS2-V2, UDS3) UDS2-V2 Két tranzisztor kapcsoló kimenet, Állapot kapcsoló jelzés két LED-vel (Opció: analóg kimenet 0,5 4,5 V DC Kapcsolási pont- /paraméter beállítás PC-interfészen vagy kézi vezérlésű terminálon keresztül nemes acél folyamat csatlakozás PA 6,6 elasztomer ház Elektronikus csatlakozó dugasz M 12x1 Ismétlési pontosság 0,2% a teljes skálára Robosztus és megbízható kivitel Mérési tartomány: -1 0 bar vákum-tól 1,0 400 bar, nyomásmérés Alkalmazási területek: Épületgépészeti ipar Általános mérési és szabályozási feladatok Pneumatika és jármű hidraulika Technikai adatok Nyomás tartomány (bar) Névleges nyomás (Pn rel.) ,0 2,0 5, Névleges nyomás (Pn abs) --- 1,0 2,0 5, Max. védelmi nyomás _ Áramellátás : V DC _ Kimeneti jelek Kapcsoló kimenet Mennyiség : standard 1, opcionális 2 Mód : pnp _ Kapcsolási teljesítmény : 300 ma, rövid zárlat biztos _ Áram fogyasztás : <4 ma (terhelés nélkül) _ Kapcsolási pont pontosság: < +/- 1% a teljes skálára _ Ismételhetőség : < +/- 0,2% a teljes skálára _ Állapot : SP 1 LED zöld, SP 2: LED sárga _ Kapcsolási funkció : standard: normál-nyitó : opcionális: normál-záró _ Kapcsolási mód :standard: hiszterézis mód :opcionális: windows mód _ On kapcsolási pont :standard: gyárilag beállítva 80%-ra egyéb jelzés megrendelésre:0..100% (a teljes skálára mindkettőnél) _ Off kapcsolási pont : standard: gyárilag beállítva 75%-ra egyéb jelzés megrendelésre:0..100% (a teljes skálára mindkettőnél) _ Kapcsolási pont késleltetése :standard: nincs Egyéb jel megrendelésre: Tartomány 10 ms 90 s Kapcsolási frekvencia : 200 Hz (beállítási pont késedelem nélkül) Analóg kimenet : standard: nincs, 0,5 4,5V Opció : 3-vezetékű rendszer Pontosság : <+/- 2% a teljes skálára Max. terhelés : >10 kohm Hőmérsékleti befolyás : < +/- 0,3% a teljes skálára / 10 K Kompenzált tartományban C Elektromos védelem szigetelési ellenállása : 100 MOhn Rövidzárlat védelem : állandó EMV - interferencia : EM szerint Mechanikai stabilitás Vibráció : 10 g RMS ( Hz) Vizsgálat :100 g /11 ms Kapcsolási ciklus : > 100 x 10 6 Hőmérséklet tartományok : C C (Közeg) C C (Elektronika) C C (Tárolás) Elektronikus csatlakozás : M 12 x 1,5 pin elektronikus csatlakozó Folyamat csatlakozás : G ¼ M, DIN 3852 Anyagok Folyamat csatlakozás : nemes acél Ház : PA 6.6 elasztomer Közeggel érintkező rész : Kerámia AI 2 O 3 Tömítés : P n <100 bar: Viton, P N >100 bar NBR Védettség : IP67 Súly : kb. 150 g

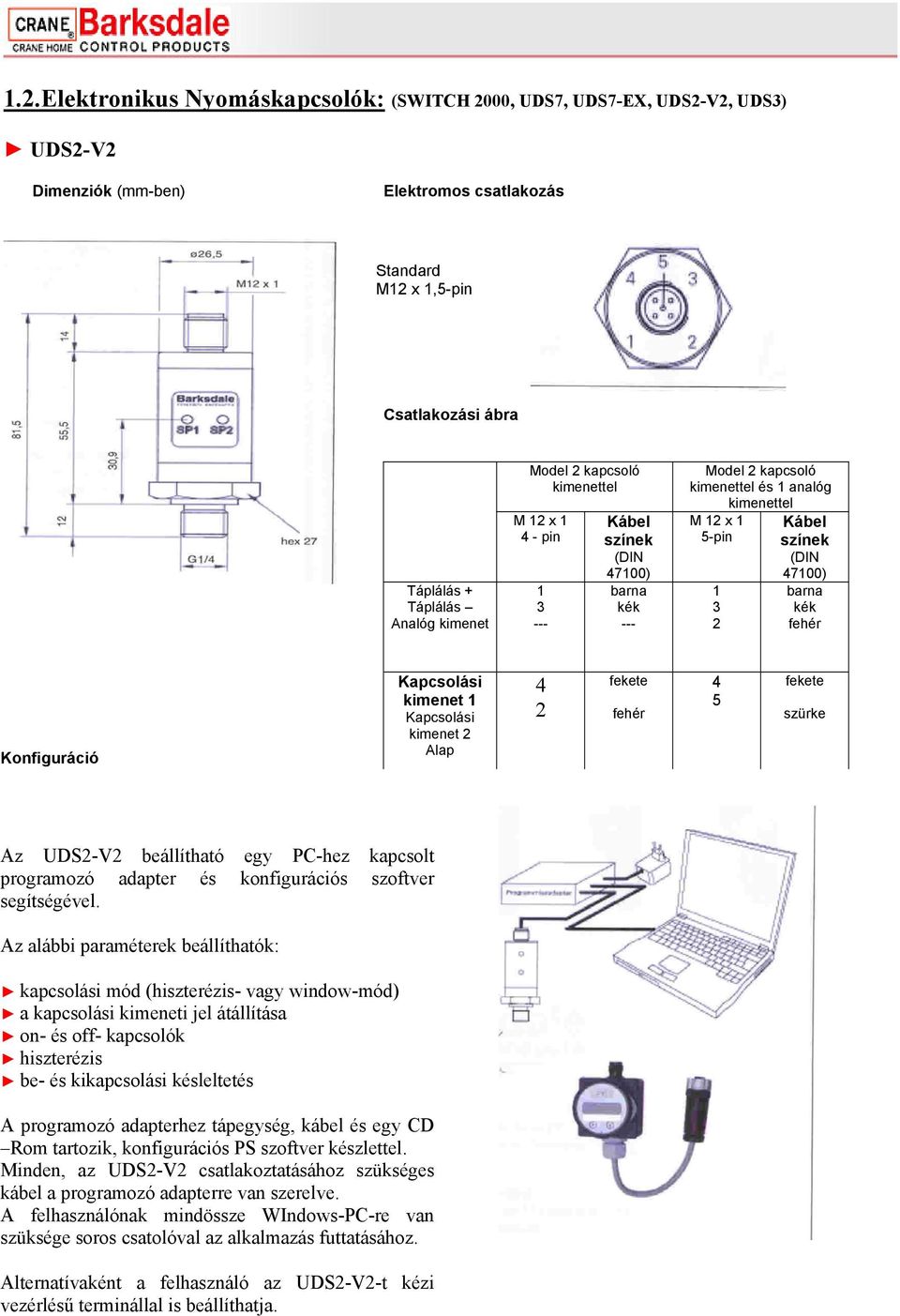

9 1.2.Elektronikus Nyomáskapcsolók: (SWITCH 2000, UDS7, UDS7-EX, UDS2-V2, UDS3) UDS2-V2 Dimenziók (mm-ben) Elektromos csatlakozás Standard M12 x 1,5-pin Csatlakozási ábra Táplálás + Táplálás Analóg kimenet Model 2 kapcsoló kimenettel M 12 x pin Kábel színek (DIN 47100) barna kék --- Model 2 kapcsoló kimenettel és 1 analóg kimenettel M 12 x 1 5-pin Kábel színek (DIN 47100) barna kék fehér Konfiguráció Kapcsolási kimenet 1 Kapcsolási kimenet 2 Alap 4 2 fekete fehér 4 5 fekete szürke Az UDS2-V2 beállítható egy PC-hez kapcsolt programozó adapter és konfigurációs szoftver segítségével. Az alábbi paraméterek beállíthatók: kapcsolási mód (hiszterézis- vagy window-mód) a kapcsolási kimeneti jel átállítása on- és off- kapcsolók hiszterézis be- és kikapcsolási késleltetés A programozó adapterhez tápegység, kábel és egy CD Rom tartozik, konfigurációs PS szoftver készlettel. Minden, az UDS2-V2 csatlakoztatásához szükséges kábel a programozó adapterre van szerelve. A felhasználónak mindössze WIndows-PC-re van szüksége soros csatolóval az alkalmazás futtatásához. Alternatívaként a felhasználó az UDS2-V2-t kézi vezérlésű terminállal is beállíthatja.

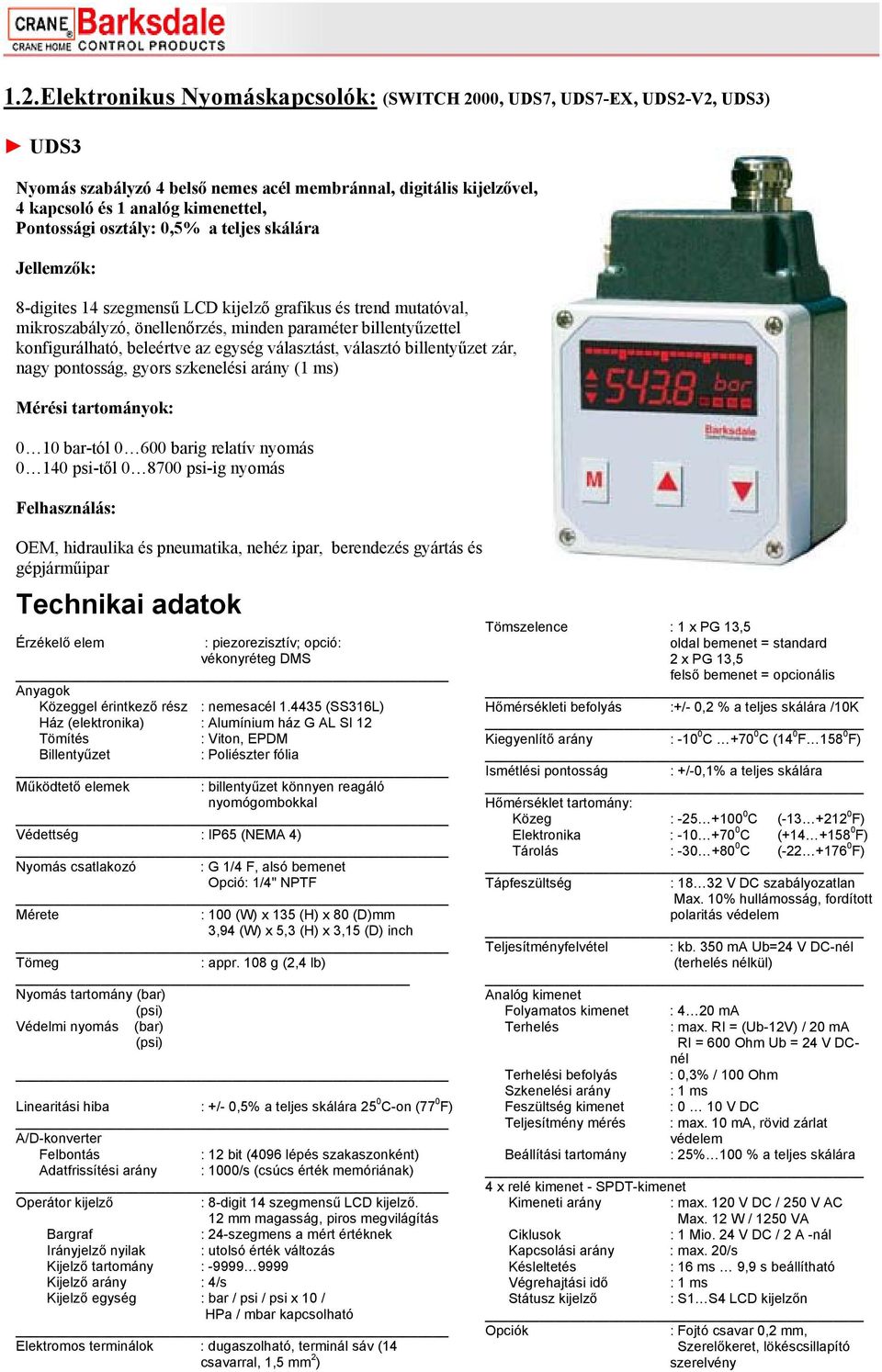

10 1.2.Elektronikus Nyomáskapcsolók: (SWITCH 2000, UDS7, UDS7-EX, UDS2-V2, UDS3) UDS3 Nyomás szabályzó 4 belső nemes acél membránnal, digitális kijelzővel, 4 kapcsoló és 1 analóg kimenettel, Pontossági osztály: 0,5% a teljes skálára 8-digites 14 szegmensű LCD kijelző grafikus és trend mutatóval, mikroszabályzó, önellenőrzés, minden paraméter billentyűzettel konfigurálható, beleértve az egység választást, választó billentyűzet zár, nagy pontosság, gyors szkenelési arány (1 ms) Mérési tartományok: 0 10 bar-tól barig relatív nyomás psi-től psi-ig nyomás Felhasználás: OEM, hidraulika és pneumatika, nehéz ipar, berendezés gyártás és gépjárműipar Technikai adatok Érzékelő elem : piezorezisztív; opció: vékonyréteg DMS Anyagok Közeggel érintkező rész : nemesacél (SS316L) Ház (elektronika) : Alumínium ház G AL SI 12 Tömítés : Viton, EPDM Billentyűzet : Poliészter fólia Működtető elemek : billentyűzet könnyen reagáló nyomógombokkal Védettség : IP65 (NEMA 4) Nyomás csatlakozó : G 1/4 F, alsó bemenet Opció: 1/4" NPTF Mérete : 100 (W) x 135 (H) x 80 (D)mm 3,94 (W) x 5,3 (H) x 3,15 (D) inch Tömeg : appr. 108 g (2,4 lb) Nyomás tartomány (bar) (psi) Védelmi nyomás (bar) (psi) Linearitási hiba : +/- 0,5% a teljes skálára 25 0 C-on (77 0 F) A/D-konverter Felbontás : 12 bit (4096 lépés szakaszonként) Adatfrissítési arány : 1000/s (csúcs érték memóriának) Operátor kijelző : 8-digit 14 szegmensű LCD kijelző. 12 mm magasság, piros megvilágítás Bargraf : 24-szegmens a mért értéknek Irányjelző nyilak : utolsó érték változás Kijelző tartomány : Kijelző arány : 4/s Kijelző egység : bar / psi / psi x 10 / HPa / mbar kapcsolható Elektromos terminálok : dugaszolható, terminál sáv (14 csavarral, 1,5 mm 2 ) Tömszelence : 1 x PG 13,5 oldal bemenet = standard 2 x PG 13,5 felső bemenet = opcionális Hőmérsékleti befolyás :+/- 0,2 % a teljes skálára /10K Kiegyenlítő arány : C C (14 0 F F) Ismétlési pontosság : +/-0,1% a teljes skálára Hőmérséklet tartomány: Közeg : C ( F) Elektronika : C ( F) Tárolás : C ( F) Tápfeszültség : V DC szabályozatlan Max. 10% hullámosság, fordított polaritás védelem Teljesítményfelvétel : kb. 350 ma Ub=24 V DC-nél (terhelés nélkül) Analóg kimenet Folyamatos kimenet Terhelés : 4 20 ma : max. RI = (Ub-12V) / 20 ma RI = 600 Ohm Ub = 24 V DCnél Terhelési befolyás : 0,3% / 100 Ohm Szkenelési arány : 1 ms Feszültség kimenet : 0 10 V DC Teljesítmény mérés : max. 10 ma, rövid zárlat védelem Beállítási tartomány : 25% 100 % a teljes skálára 4 x relé kimenet - SPDT-kimenet Kimeneti arány : max. 120 V DC / 250 V AC Max. 12 W / 1250 VA Ciklusok : 1 Mio. 24 V DC / 2 A -nál Kapcsolási arány : max. 20/s Késleltetés : 16 ms 9,9 s beállítható Végrehajtási idő : 1 ms Státusz kijelző : S1 S4 LCD kijelzőn Opciók : Fojtó csavar 0,2 mm, Szerelőkeret, lökéscsillapító szerelvény

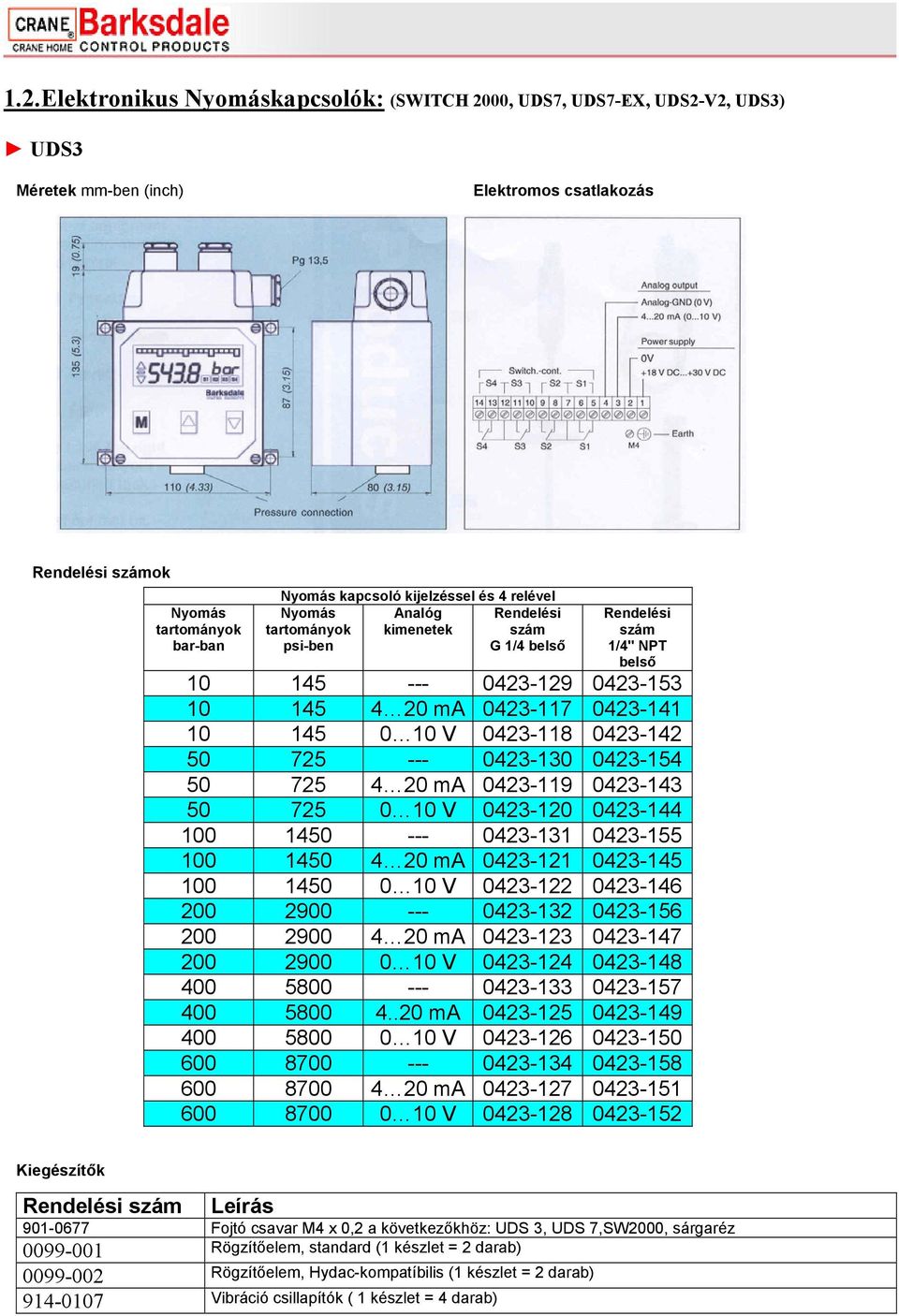

11 1.2.Elektronikus Nyomáskapcsolók: (SWITCH 2000, UDS7, UDS7-EX, UDS2-V2, UDS3) UDS3 Méretek mm-ben (inch) Elektromos csatlakozás Rendelési számok Nyomás tartományok bar-ban Nyomás kapcsoló kijelzéssel és 4 relével Nyomás Analóg Rendelési tartományok kimenetek szám psi-ben G 1/4 belső Rendelési szám 1/4" NPT belső ma V ma V ma V ma V ma V ma V Kiegészítők Rendelési szám Leírás Fojtó csavar M4 x 0,2 a következőkhöz: UDS 3, UDS 7,SW2000, sárgaréz Rögzítőelem, standard (1 készlet = 2 darab) Rögzítőelem, Hydac-kompatíbilis (1 készlet = 2 darab) Vibráció csillapítók ( 1 készlet = 4 darab)

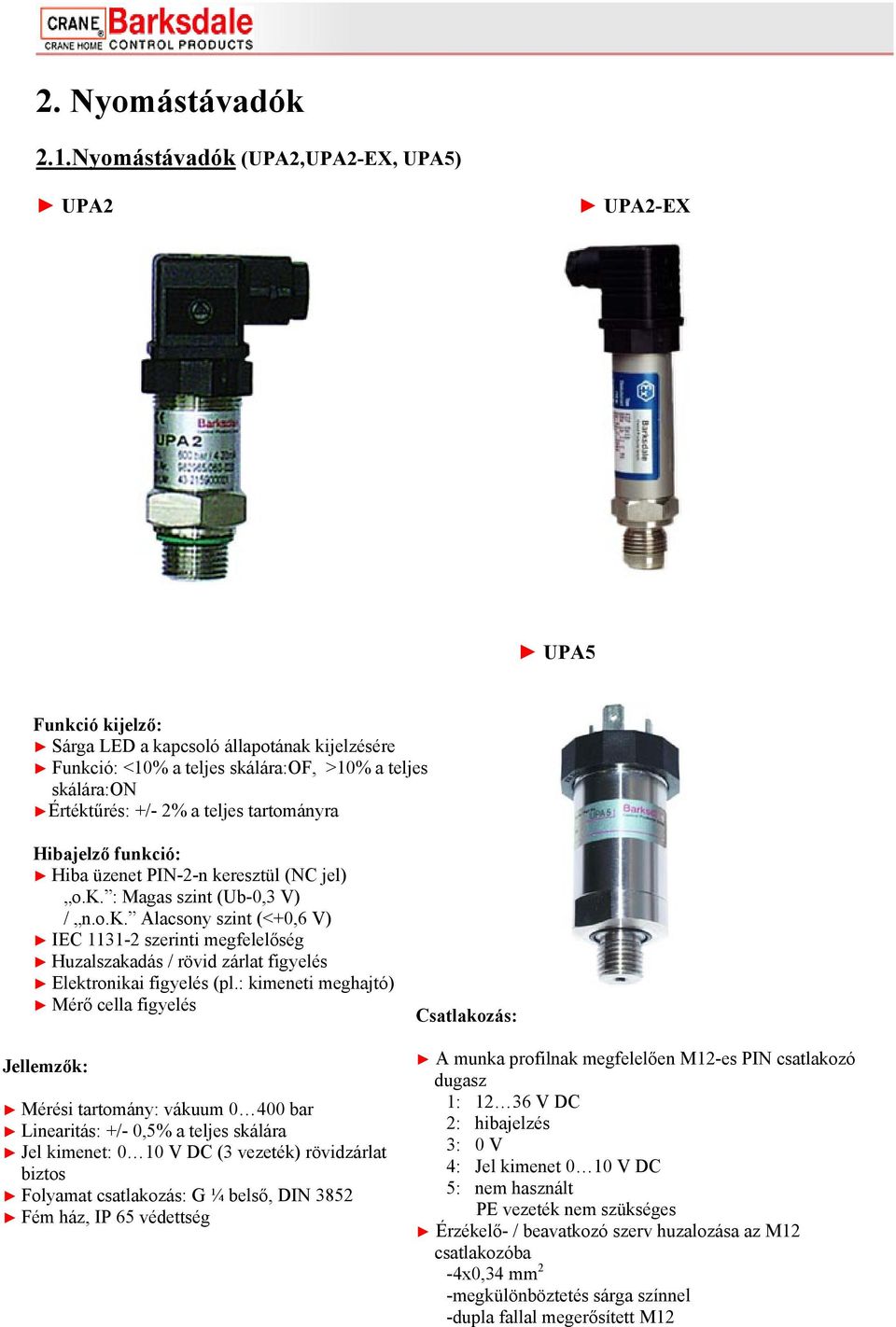

12 2. Nyomástávadók 2.1.Nyomástávadók (UPA2,UPA2-EX, UPA5) UPA2 UPA2-EX UPA5 Funkció kijelző: Sárga LED a kapcsoló állapotának kijelzésére Funkció: <10% a teljes skálára:of, >10% a teljes skálára:on Értéktűrés: +/- 2% a teljes tartományra Hibajelző funkció: Hiba üzenet PIN-2-n keresztül (NC jel) o.k. : Magas szint (Ub-0,3 V) / n.o.k. Alacsony szint (<+0,6 V) IEC szerinti megfelelőség Huzalszakadás / rövid zárlat figyelés Elektronikai figyelés (pl.: kimeneti meghajtó) Mérő cella figyelés Mérési tartomány: vákuum bar Linearitás: +/- 0,5% a teljes skálára Jel kimenet: 0 10 V DC (3 vezeték) rövidzárlat biztos Folyamat csatlakozás: G ¼ belső, DIN 3852 Fém ház, IP 65 védettség Csatlakozás: A munka profilnak megfelelően M12-es PIN csatlakozó dugasz 1: V DC 2: hibajelzés 3: 0 V 4: Jel kimenet 0 10 V DC 5: nem használt PE vezeték nem szükséges Érzékelő- / beavatkozó szerv huzalozása az M12 csatlakozóba -4x0,34 mm 2 -megkülönböztetés sárga színnel -dupla fallal megerősített M12

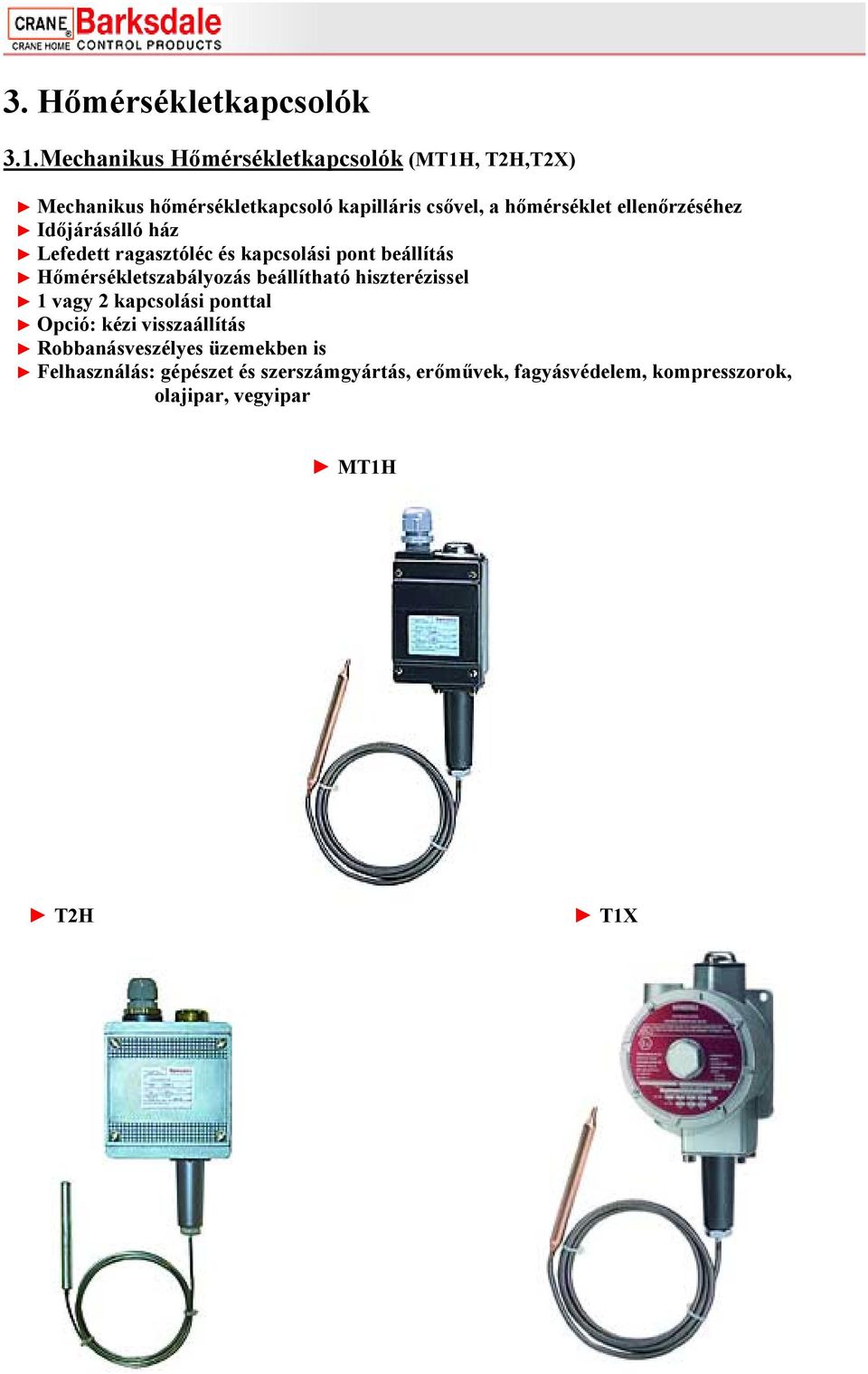

13 3. Hőmérsékletkapcsolók 3.1.Mechanikus Hőmérsékletkapcsolók (MT1H, T2H,T2X) Mechanikus hőmérsékletkapcsoló kapilláris csővel, a hőmérséklet ellenőrzéséhez Időjárásálló ház Lefedett ragasztóléc és kapcsolási pont beállítás Hőmérsékletszabályozás beállítható hiszterézissel 1 vagy 2 kapcsolási ponttal Opció: kézi visszaállítás Robbanásveszélyes üzemekben is Felhasználás: gépészet és szerszámgyártás, erőművek, fagyásvédelem, kompresszorok, olajipar, vegyipar MT1H T2H T1X

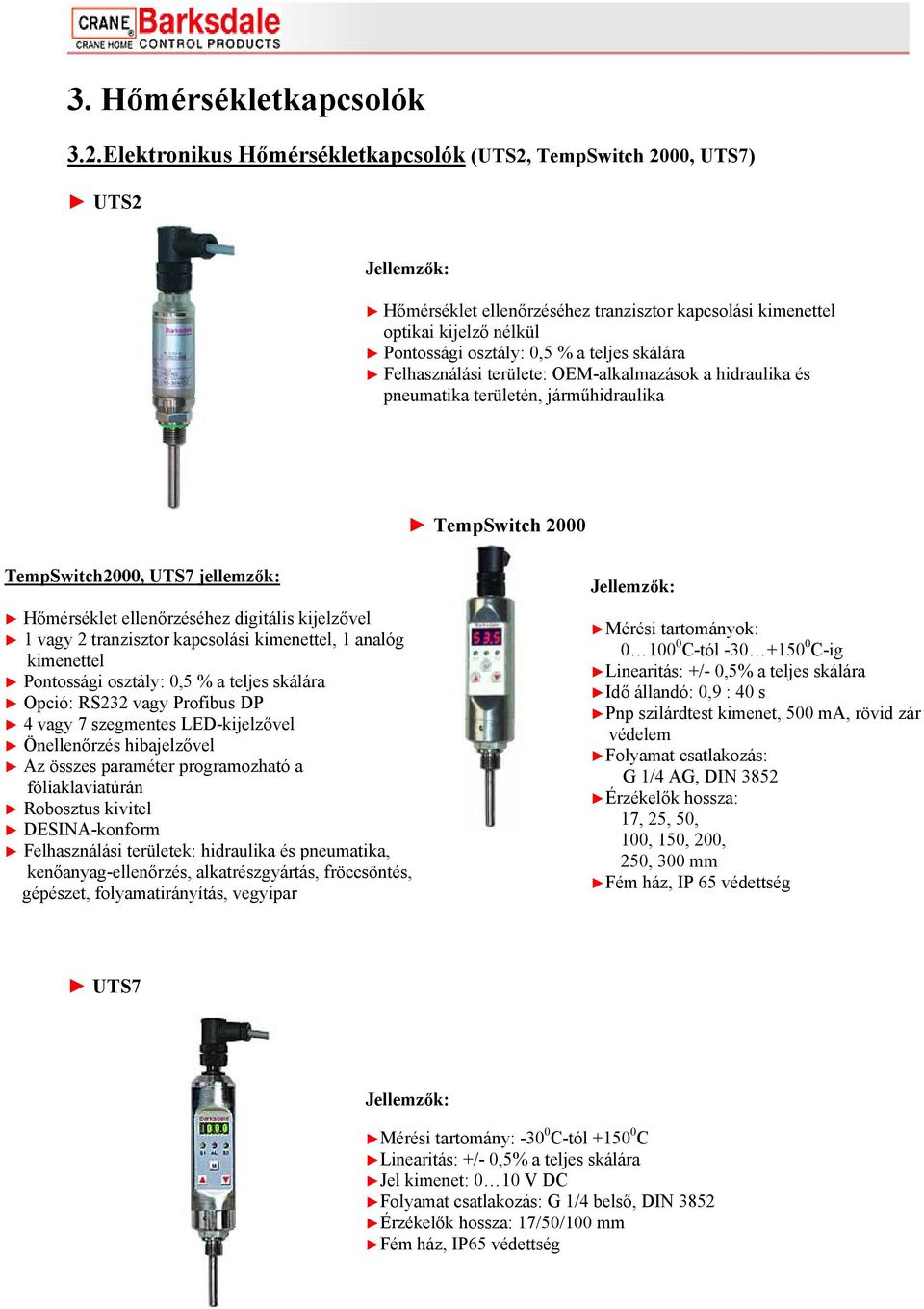

14 3. Hőmérsékletkapcsolók 3.2.Elektronikus Hőmérsékletkapcsolók (UTS2, TempSwitch 2000, UTS7) UTS2 Hőmérséklet ellenőrzéséhez tranzisztor kapcsolási kimenettel optikai kijelző nélkül Pontossági osztály: 0,5 % a teljes skálára Felhasználási területe: OEM-alkalmazások a hidraulika és pneumatika területén, járműhidraulika TempSwitch 2000 TempSwitch2000, UTS7 jellemzők: Hőmérséklet ellenőrzéséhez digitális kijelzővel 1 vagy 2 tranzisztor kapcsolási kimenettel, 1 analóg kimenettel Pontossági osztály: 0,5 % a teljes skálára Opció: RS232 vagy Profibus DP 4 vagy 7 szegmentes LED-kijelzővel Önellenőrzés hibajelzővel Az összes paraméter programozható a fóliaklaviatúrán Robosztus kivitel DESINA-konform Felhasználási területek: hidraulika és pneumatika, kenőanyag-ellenőrzés, alkatrészgyártás, fröccsöntés, gépészet, folyamatirányítás, vegyipar Mérési tartományok: C-tól C-ig Linearitás: +/- 0,5% a teljes skálára Idő állandó: 0,9 : 40 s Pnp szilárdtest kimenet, 500 ma, rövid zár védelem Folyamat csatlakozás: G 1/4 AG, DIN 3852 Érzékelők hossza: 17, 25, 50, 100, 150, 200, 250, 300 mm Fém ház, IP 65 védettség UTS7 Mérési tartomány: C-tól C Linearitás: +/- 0,5% a teljes skálára Jel kimenet: 0 10 V DC Folyamat csatlakozás: G 1/4 belső, DIN 3852 Érzékelők hossza: 17/50/100 mm Fém ház, IP65 védettség

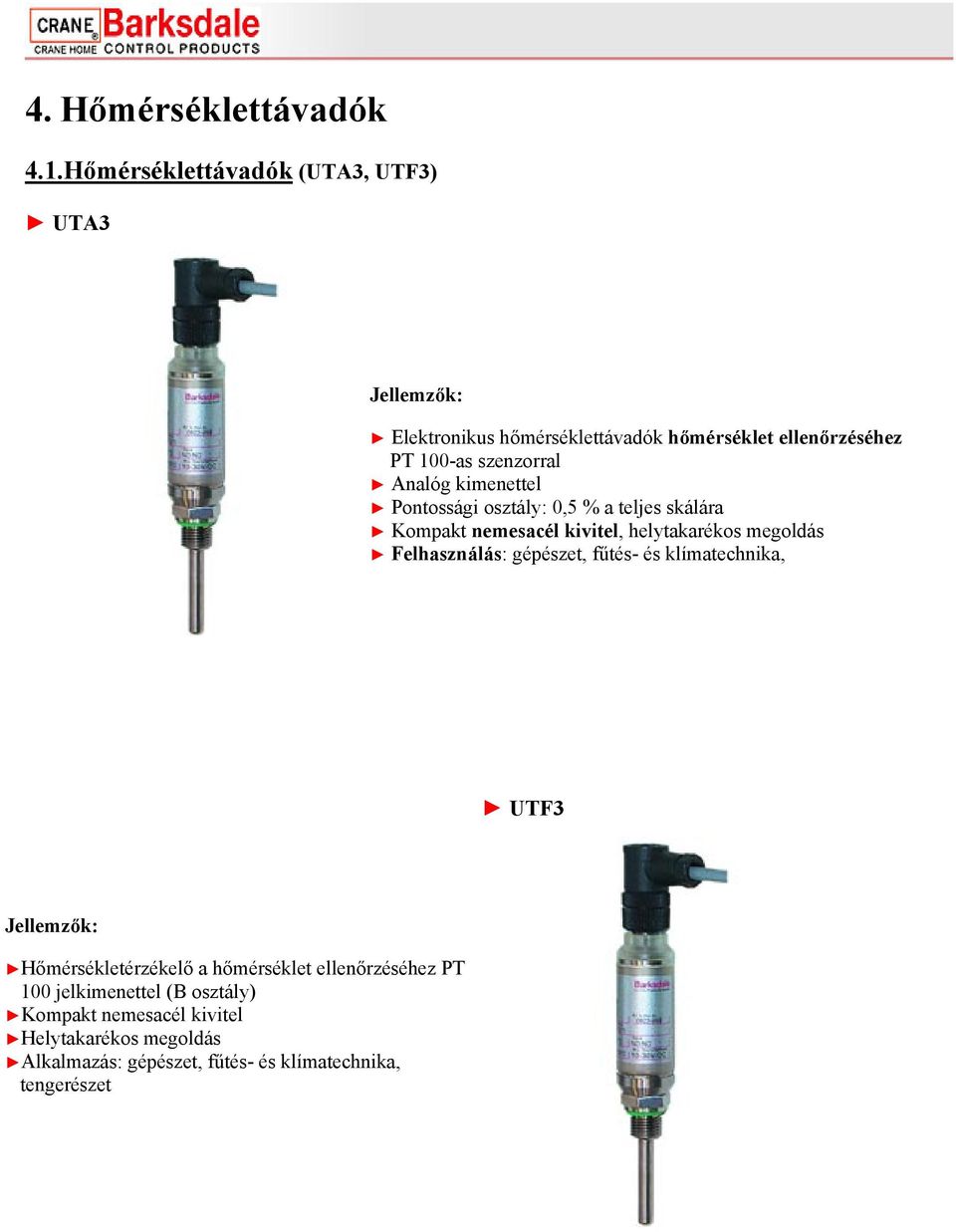

15 4. Hőmérséklettávadók 4.1.Hőmérséklettávadók (UTA3, UTF3) UTA3 Elektronikus hőmérséklettávadók hőmérséklet ellenőrzéséhez PT 100-as szenzorral Analóg kimenettel Pontossági osztály: 0,5 % a teljes skálára Kompakt nemesacél kivitel, helytakarékos megoldás Felhasználás: gépészet, fűtés- és klímatechnika, UTF3 Hőmérsékletérzékelő a hőmérséklet ellenőrzéséhez PT 100 jelkimenettel (B osztály) Kompakt nemesacél kivitel Helytakarékos megoldás Alkalmazás: gépészet, fűtés- és klímatechnika, tengerészet

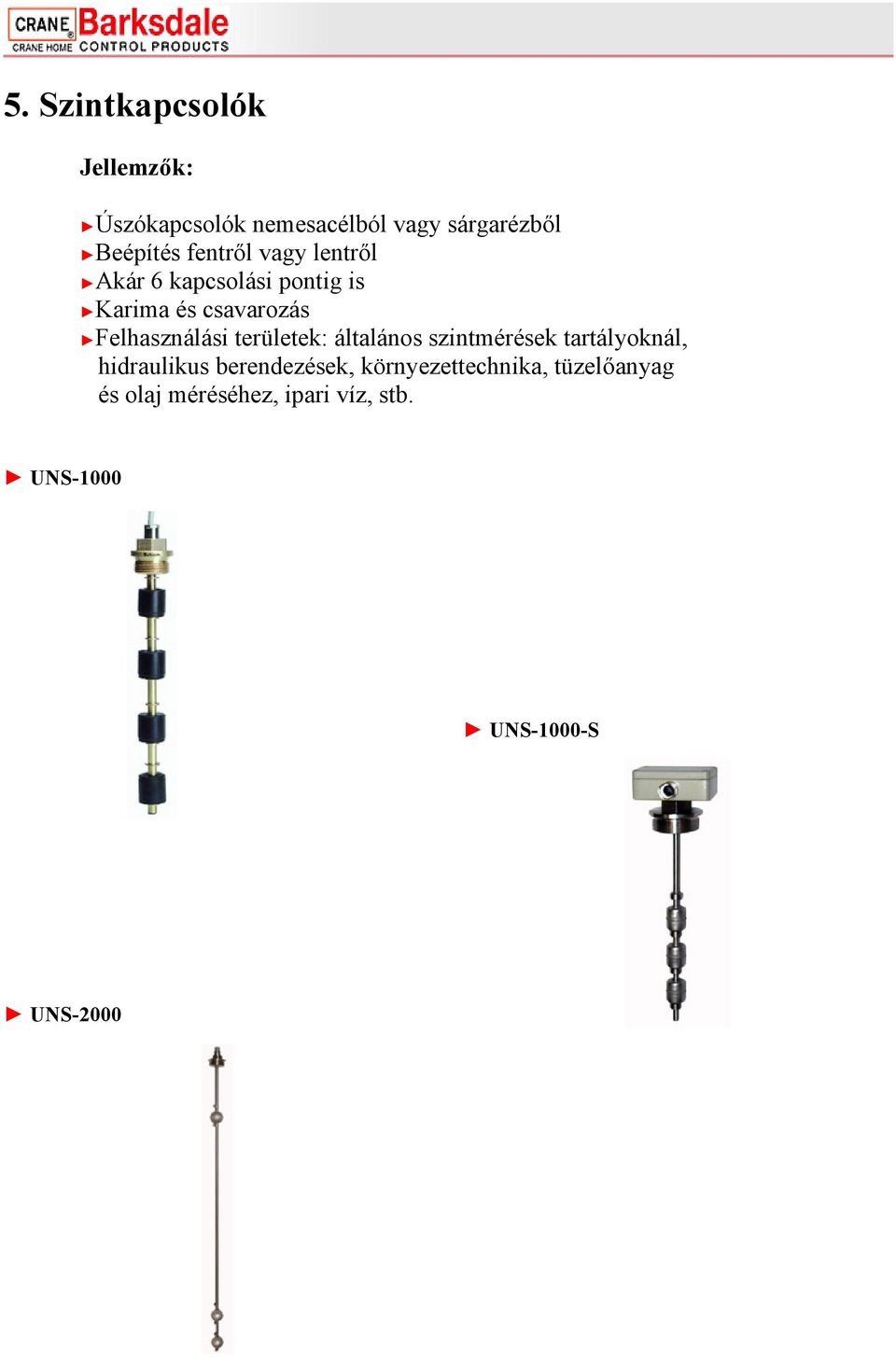

16 5. Szintkapcsolók Úszókapcsolók nemesacélból vagy sárgarézből Beépítés fentről vagy lentről Akár 6 kapcsolási pontig is Karima és csavarozás Felhasználási területek: általános szintmérések tartályoknál, hidraulikus berendezések, környezettechnika, tüzelőanyag és olaj méréséhez, ipari víz, stb. UNS-1000 UNS-1000-S UNS-2000

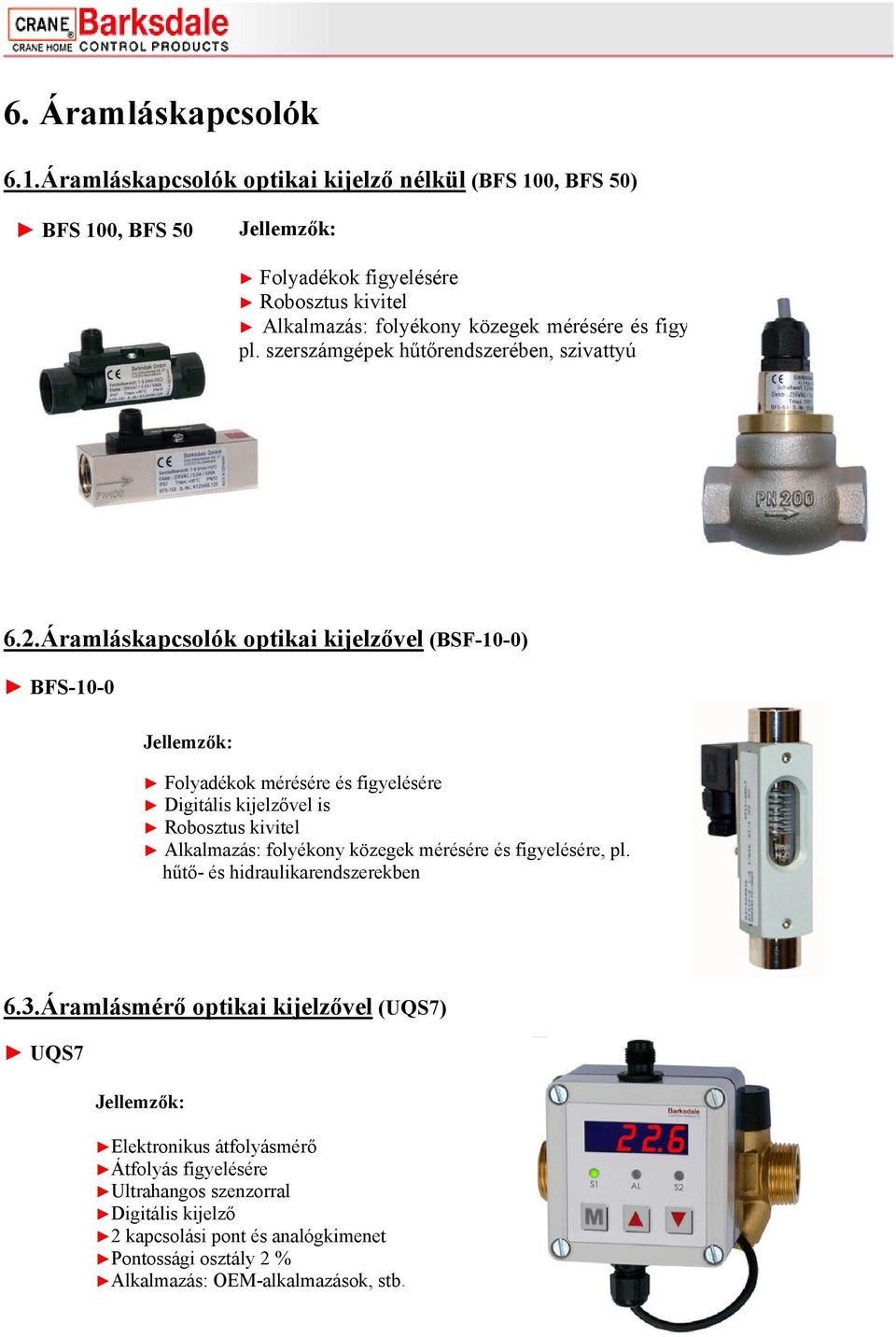

17 6. Áramláskapcsolók 6.1.Áramláskapcsolók optikai kijelző nélkül (BFS 100, BFS 50) BFS 100, BFS 50 Folyadékok figyelésére Robosztus kivitel Alkalmazás: folyékony közegek mérésére és figyelésére, pl. szerszámgépek hűtőrendszerében, szivattyú 6.2.Áramláskapcsolók optikai kijelzővel (BSF-10-0) BFS-10-0 Folyadékok mérésére és figyelésére Digitális kijelzővel is Robosztus kivitel Alkalmazás: folyékony közegek mérésére és figyelésére, pl. hűtő- és hidraulikarendszerekben 6.3.Áramlásmérő optikai kijelzővel (UQS7) UQS7 Elektronikus átfolyásmérő Átfolyás figyelésére Ultrahangos szenzorral Digitális kijelző 2 kapcsolási pont és analógkimenet Pontossági osztály 2 % Alkalmazás: OEM-alkalmazások, stb.
