NPT típusú VILLAMOS NYOMÁSTÁVÁDÓ MŰSZERKÖNYV
|
|
- Márta Soós
- 8 évvel ezelőtt
- Látták:
Átírás
1 N & N NPT típusú VILLAMOS NYOMÁSTÁVÁDÓ MŰSZERKÖNYV
2 Gyártó: Nagy és Nagy Műszeripari KFT Telephely: 1108 Budapest, Bányató u. 13. Tel: Fax: Típusjel magyarázat: NPT - XXX - X X X / X KÜLÖNLEGES IGÉNY NYOMÁSCSATLAKOZÁS B - M 20X1.5 C - C 3/4" E - C 1/2" F - C 1/4" MÉRÉSI MODOK A - abszolút nyomás G - relatív nyomás KIVITELI FORMA N - normál L - folyadékba meríthető (csak LG) MÉRÉSHATÁR (bar) KÜLÖNLEGES IGÉNYEK (pl.) - szabványtól eltérő mérési tartomány - kábelhossz (L típusnál) A műszaki fejlesztés, változtatás jogát fenntartjuk.
3 1. A műszer rendeltetése A nyomástávadó folyadékok és gázok nyomásának szabványos villamos jellé való átalakítására szolgál. Tartályok és csővezetékek külső szerelvényeként használható. Speciális kiviteli alakja (NPT - xx - LG típus) alkalmas tartályok, kutak folyadékterében való elhelyezésre. Az NPT típusú távadók az ipari nyomásmérések területén széleskörűen alkalmazhatók jó méréstechnikai paramétereik, megbízhatóságuk, agresszív közegekkel szembeni ellenállásuk következtében. Az NPT - xx - xgx típusjelű távadók a mindenkori légköri nyomáshoz viszonyított (relatív) nyomást, az NPT - xx - xax típusjelűek pedig a teljes vákuumhoz viszonyított ún. abszolút nyomást mérik. Üledékképződésre, kikristályosodásra, szilárdulásra hajlamos közegek mérésére nem ajánlott. 2. Műszaki adatok Az NPT - x x - x G x típusú nyomástávadók méréshatárai : 0, 5; 1; 2,5; 6; 10; 16; 25; 40 bar. Az NPT - x x - x A x típusú nyomástávadók méréshatárai : 1; 2,5; 6; 10; 16 bar.
4 A távadó kapocsfeszültsége: Kimenő jel: Referencia terhelés: V DC 4-20 ma (kétvezetékes rendszer) 26 V-on 500 Ohm Pontosság: +/- 0,25 % (20 C-on) N típus +/- 0,4 % (20 C-on) LG típus Hiszterézis: max. 0,2 % Járulékos hibák: - hőfokfüggés: max. 0,2 % / 10 C - tápfeszültség függés: max. 0,05 % / 10 V - ismétlési hiba: max. 0,05 % - terhelési hiba: max. 0,05 % / 100 Ohm - külső mágneses tér hatása (400 A/m): max. 0,1 % - szerelési helyzetre érzéketlen Üzemi hőmérsékleti tartomány: C A mért közeg hőmérséklete: max. 130 C az NPT - xx - Nxx típusnál max. 70 C az NPT - xx - LG típusnál Védettség: IP 65 az N, IP 68 az LG típusnál Érintésvédelem: Átütési szilárdság: Túlterhelhetőség: MSZ 172 III. év. oszt. (törpefeszültség). 90 V statikusan a névleges nyomás 50 %-ával Nyomáscsatlakozás: (lásd a típusjel értelmezést!) az LG típust közvetlenül a folyadékba kell meríteni A távadók szerkezeti anyaga: korrózióálló acél, EURONORM: X 6 CrNiTi DIN: , MSZ: KO36 A mérendő közeggel érintkező egyéb belső szerkezeti anyagok: Alumíniumoxid kerámia, O gyűrű tömítés: alapesetben NBR igény esetén FKM, EPDM, PTF
5 NPT - xxx - N x x NPT - xxx - LG 1. ábra A távadók körvonalmérete 3. Felszerelés, bekötés, üzembe helyezés: NPT - xx - Nxx típus: Az érzékelő a típusjel szerinti csatlakozómenettel készül, így az közvetlenül becsavarható. Be- és kiszereléskor csak a műszertesten kialakított 32 mm laptávolságú hátlapkiképzés használható nyomatékátvitelre! (villáskulcs) A hengeres távadó-házat csőkulccsal megszorítani és csavarni TILOS, ez a távadó tönkretételét eredményezheti! A műszer esetleges javítása, cseréje érdekében célszerű a nyomásközlő vezetékbe elzáró szerelvényt építeni. Kisebb nyomású rendszereknél (10 bar alatt) elzáró szelep vagy akár gömbcsap is, nagyobb rendszerekben szelep jöhet számításba. A nyomástávadót a menetes csatlakozó segítségével, a mérendő közegnek megfelelően kiválasztott ép tömítőgyűrű behelyezésével csatlakoztassuk a mérési helyre.
6 Az elektromos csatlakozófej csavarjának kicsavarása és a csavar kiemelése után a csatlakozó betétje egy vékony csavarhúzó segítségével a csavarfej irányából kitolható. Az elektromos vezetéket a tömszelencén át vezetve kössük a csatlakoz megfelelő (jelölt) pontjaira, és ügyeljünk arra, hogy a tömszelence valóban tömítsen. A csatlakozófej rögzítő csavarját annyira kell meghúzni, hogy az alatta lévő tömítő lap rendesen tömítsen. Az elektromos csatlakozó szerelését - a törpefeszültség ellenére - csak feszültségmentes állapotban szabad elvégezni. NPT - xx - LG típus: A távadót a saját vezetékénél fogva kell bemeríteni a folyadékba és rögzíteni a vezetéket úgy, hogy a kábel ne törjön meg. A kábel szabad végét szerelődobozba, vagy vezérlőszekrénybe kell vezetni úgy, hogy a légzőcső vége szabadon maradjon. Ezen a kapilláris csövecskén keresztül érintkezik a szenzor a külső légnyomással. 1 o + Ut 3 4 o - Rt 2 2. ábra NPT - xx - Nxx távadók bekötése TÁVADÓ TÁPFESZÜLTSÉG piros Ut kék Ut sárga földelés 3. ábra NPT - xx - LG távadók bekötése

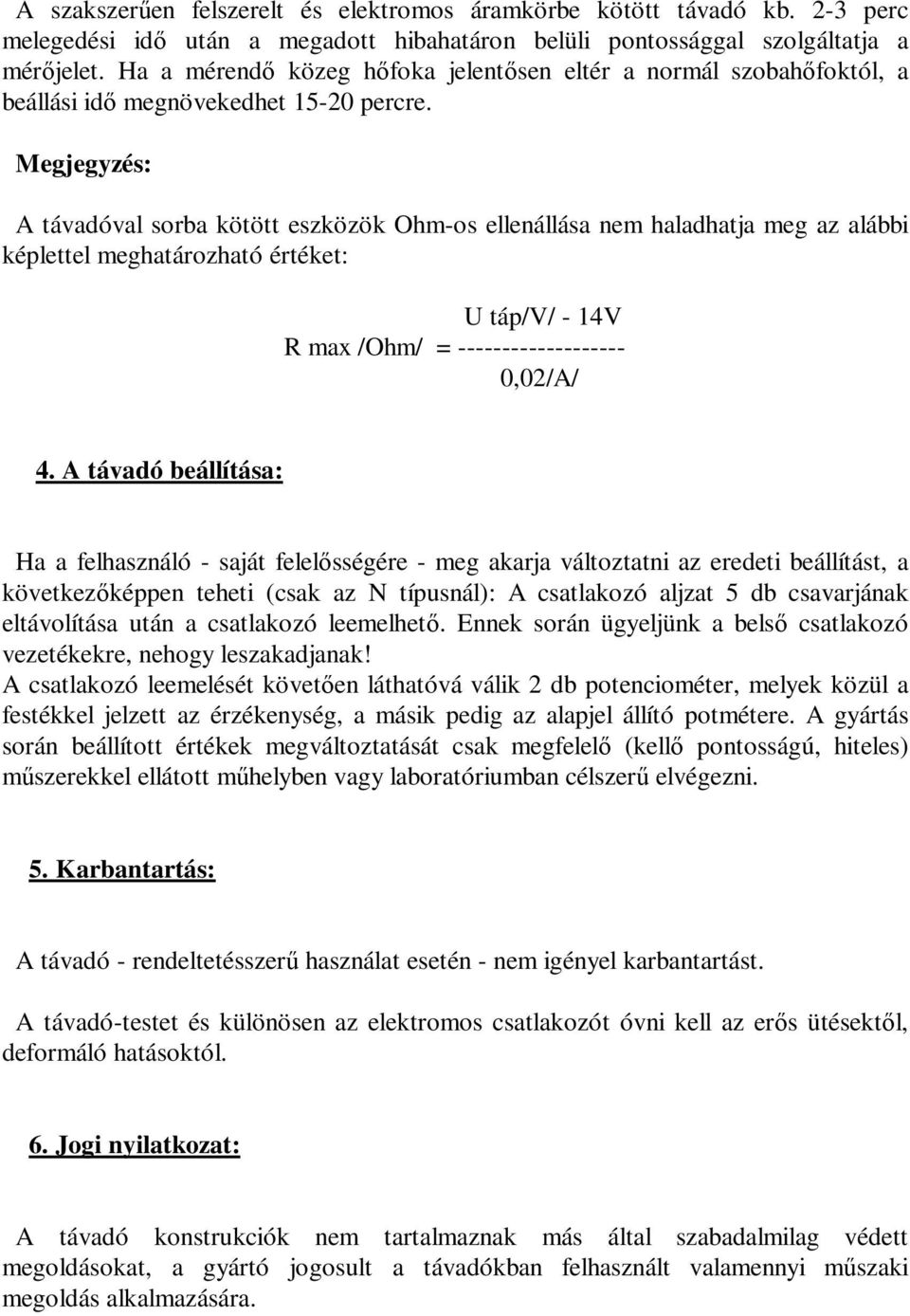

7 A szakszerűen felszerelt és elektromos áramkörbe kötött távadó kb. 2-3 perc melegedési idő után a megadott hibahatáron belüli pontossággal szolgáltatja a mérőjelet. Ha a mérendő közeg hőfoka jelentősen eltér a normál szobahőfoktól, a beállási idő megnövekedhet percre. Megjegyzés: A távadóval sorba kötött eszközök Ohm-os ellenállása nem haladhatja meg az alábbi képlettel meghatározható értéket: U táp/v/ - 14V R max /Ohm/ = ,02/A/ 4. A távadó beállítása: Ha a felhasználó - saját felelősségére - meg akarja változtatni az eredeti beállítást, a következőképpen teheti (csak az N típusnál): A csatlakozó aljzat 5 db csavarjának eltávolítása után a csatlakozó leemelhető. Ennek során ügyeljünk a belső csatlakozó vezetékekre, nehogy leszakadjanak! A csatlakozó leemelését követően láthatóvá válik 2 db potenciométer, melyek közül a festékkel jelzett az érzékenység, a másik pedig az alapjel állító potmétere. A gyártás során beállított értékek megváltoztatását csak megfelelő (kellő pontosságú, hiteles) műszerekkel ellátott műhelyben vagy laboratóriumban célszerű elvégezni. 5. Karbantartás: A távadó - rendeltetésszerű használat esetén - nem igényel karbantartást. A távadó-testet és különösen az elektromos csatlakozót óvni kell az erős ütésektől, deformáló hatásoktól. 6. Jogi nyilatkozat: A távadó konstrukciók nem tartalmaznak más által szabadalmilag védett megoldásokat, a gyártó jogosult a távadókban felhasznált valamennyi műszaki megoldás alkalmazására.
