1 DIPLOMAT DENTAL s.r.o. Vrbovská cesta Piešťany SLOVENSKO KEZELÉSI ÚTMUTATÓ Fogászati kezelőegység DIPLOMAT ADEPT DA 370 DIPLOMAT ADEPT DA 380

2 1. RENDELTETÉS ÉS HASZNÁLAT A TERMÉK LEÍRÁSA MŰSZAKI ADATOK A DA 370 FOGÁSZATI KEZELŐEGYSÉG LEÍRÁSA... 5 A DA 380 FOGÁSZATI KEZELŐEGYSÉG LEÍRÁSA Adattábla A TELEPÍTÉS ELŐFELTÉTELEI A környezettel kapcsolatos követelmények... 7 Robbanásveszélyes területen az egység telepítése tilos Az igénybe vett közművezetékekkel kapcsolatos követelmények A padló A környezet A KEZELŐEGYSÉG ÜZEMBEHELYEZÉSE A TERMÉK KEZELÉSE Vezérlőpanel eszközökkel Jelmagyarázat A vezérlőpanel fékgombja A tray asztal tálcájának beillesztése Az egyes eszközök kezelése Lábkapcsoló Vizesblokk Az asszisztens konzol Asszisztens konzol érintőképernyővel (Touch Screen) Az asszisztens konzol felszerelése Lámpa Higiénia A fejtámla kézi vezérlése A jobb oldali karfa kézi vezérlése A munka befejezése A TERMÉK KARBANTARTÁSA TISZTÍTÁS, FERTŐTLENÍTÉS ÉS DEKONTAMINÁCIÓ A kézidarabok belső vezetékeinek fertőtlenítése Az elszívó és a hulladék-elvezető rendszer tisztítása és dekontaminációja A kézidarabok és fejek A kezelőszék és a fogászati kezelőegység többi részének tisztítása, fertőtlenítése és sterilizációja A BERENDEZÉS MEGSEMMISÍTÉSE SZERVIZ SZOLGÁLAT CSOMAGOLÁS TARTALMA JÓTÁLLÁS SZERELÉSI TERVEK hu_da370-da380_2013_03 2/53

3 1. RENDELTETÉS ÉS HASZNÁLAT Jelen kezelési útmutató a DIPLOMAT ADEPT DA 370 és DA 380. fogászati kezelőegységek használatával kapcsolatos tudnivalókat tartalmazza. A kezelőegység használata előtt kérjük, olvassa el figyelmesen a kezelési útmutatóban foglaltakat. A fogászati kezelőegységek használata kizárólag olyan fogorvos szakember számára engedélyezett, aki ismeri jelen kezelési útmutató tartalmát, valamint azokat a fogászati eljárásokat, amelyeket jelen fogászati kezelőegység tesz lehetővé. Az Ön elégedettségét szem előtt tartva feltétlenül szükséges, hogy a telepítést, a beállítást és az esetleges módosításokat az ezen tevékenységek végzésére jogosult cég szakképzett alkalmazottja végezze. Az igénybe vett közművezetékek és a telepítés tekintetében továbbá be kell tartani a DIPLOMAT ADEPT DA 370 és DA 380 fogászati kezelőegységek kezelési útmutatójában foglalt követelményeket. DA 370 DA 380 hu_da370-da380_2013_03 3/53

4 2. A TERMÉK LEÍRÁSA A DIPLOMAT ADEPT DA 370 egy kezelőszékhez illesztett, rögzített kivitelezésű fogászati kezelőegység, felsőkaros tömlővezetéssel. A DIPLOMAT ADEPT DA 380 kiépítése alsókaros. A tartóoszlop felső részében található a vezérlőpanel és a vezérlőpanel pantografikus karja, a lámpa és annak pantografikus karja. A kézidarabok irányítását lábkapcsoló látja el, ez alól kivételt képez a fúvóka, a kis és a nagy elszívó, valamint a nyálelszívó (esetleg a PLM kamera). A vezérlőpanelen érintőképernyő található, vezérlő elemekkel és negatoszkóppal. A vezérlőpanel helyzetének módosítása a fogantyú segítségével lehetséges. A vizesblokk asszisztens karral rendelkezik, ezen található a nagy és a kis elszívó. A köpőcsésze és annak öblítőcsöve leszerelhető. A köpőcsésze kézi és motoros meghajtással is működtethető (igény szerint). A kis, illetve nagy elszívó feje leemelhető, fertőtleníthető és sterilizálható. Kiegészítő felszerelésként, külön megrendelés alapján a lámpa pantografikus karjára tároló asztal is szerelhető, műszertálcával és LCD monitoros karral. A DIPLOMAT ADEPT DA 370 és DA 380 fogászati kezelőegységek vezérlőpanelje minden esetben rendelkezik fúvókával. Figyelmeztetés A nyálelszívó cserélhető végződése egyhasználatú, ezért nem alkalmas ismételt használatra. A vezérlőpanelen az alábbi eszközök helyezhetők el max. 5 könyökdarab max. 6 fényes könyökdarab max. 5 turbina max. 5 mikro motor (max. 5 x DC motor, max.2 x MX motor) min. 1 fúvóka 1 fogkő eltávolító 1 polimerizációs lámpa (LED) 1 homokfúvó Megjegyzés A választható és kiegészítő felszereléssel kapcsolatban lásd az érvényes árjegyzéket. 3. MŰSZAKI ADATOK Áramfeszültség 230V ± 10% Frekvencia 50 Hz ± 2 % Max. felvett teljesítmény 230V/50 Hz mellett 1900 VA + 10% Belépő légnyomás 0,45-tól 0,8 MPa-ig Belépő víznyomás 0,3-tól 0,6-ig A kezelőegység súlya 210 kg + max.35 kg kivitelezés szerint Érintésvédelem I. osztályú érintésvédelem Érintésvédelmi fokozat B-típusú melléklet A pohárnak megfelelő víz hőmérséklete C (tartály esetén) A tray asztal maximális terhelhetősége 1,5 kg A tároló asztal maximális terhelhetősége 3 kg A kezelőszék A kezelőszék padlófölötti magasságának tartománya mm 15 mm A háttámla dőlésszögének tartománya a vízszintes felülethez viszonyítva Az ülőlap dőlésszögének tartománya a vízszintes felülethez viszonyítva A vízszintes mozgás időtartama max. 17 mp A háttámla mozgásának időtartalma max. 18 mp A kezelőszék dőlésének időtartama max. 8 mp A kezelőszék maximális terhelhetősége 135 kg Üzemmód 1: 16 (ciklus 25 mp üzemelés, 400 mp nyugalmi állapot) A kezelőszék zajszintje max. 54 db hu_da370-da380_2013_03 4/53

5 Figyelmeztetés A villanyáram által okozott sérülések elkerülése érdekében a készüléket védőföldeléssel kell a hálózatba csatlakoztatni. Az üzemmód állandó, szakaszos terheléssel, az általános fogászati gyakorlatnak megfelelően. A kezelőszék esetében tartsa be az 1:16 üzemmódot, vagyis 25 másodperc időtartamú üzemelést 400 másodperc időtartamú nyugalmi állapot kövessen. 4. A DA 370 FOGÁSZATI KEZELŐEGYSÉG LEÍRÁSA 1.Vizesblokk asszisztens karral 2.Vezérlőpanel 3.Lábkapcsoló 4.A vezérlőpanel pantografikus karja 5.Fogorvosi lámpa 6.A lámpa pantografikus karja 7.Fogászati kezelőszék hu_da370-da380_2013_03 5/53

6 A DA 380 FOGÁSZATI KEZELŐEGYSÉG LEÍRÁSA 1.Vizesblokk asszisztens karral 2.Vezérlőpanel 3.Lábkapcsoló 4.A műszerfal pantografikus karja 5.Lámpa 6.A lámpa pantografikus karja 7.Fogászati kezelőszék hu_da370-da380_2013_03 6/53

7 4.1 Adattábla 1 a kezelőegység típusa 2 alapvető villamos paraméterek 3 gyártási szám 4 a gyártás időpontja 5 a kezelőszék üzemmódja 5. A TELEPÍTÉS ELŐFELTÉTELEI 5.1 A környezettel kapcsolatos követelmények Robbanásveszélyes területen az egység telepítése tilos. 5.2 Az igénybe vett közművezetékekkel kapcsolatos követelmények Víz 0,3 MPa és 0,6 MPa közötti belépő nyomással rendelkező ivóvíz használata szükséges, min. 4 l/min átfolyással, 50µm-nél nagyobb méretű részecskék nélkül (ezek eltömíthetik a fogászati kezelőegység vezetékeinek kis átmérőjű keresztmetszetét). Amennyiben a víz 50 µm-nél nagyobb részecskéket tartalmaz, 50 µm-es szűrő elhelyezése szükséges. hu_da370-da380_2013_03 7/53

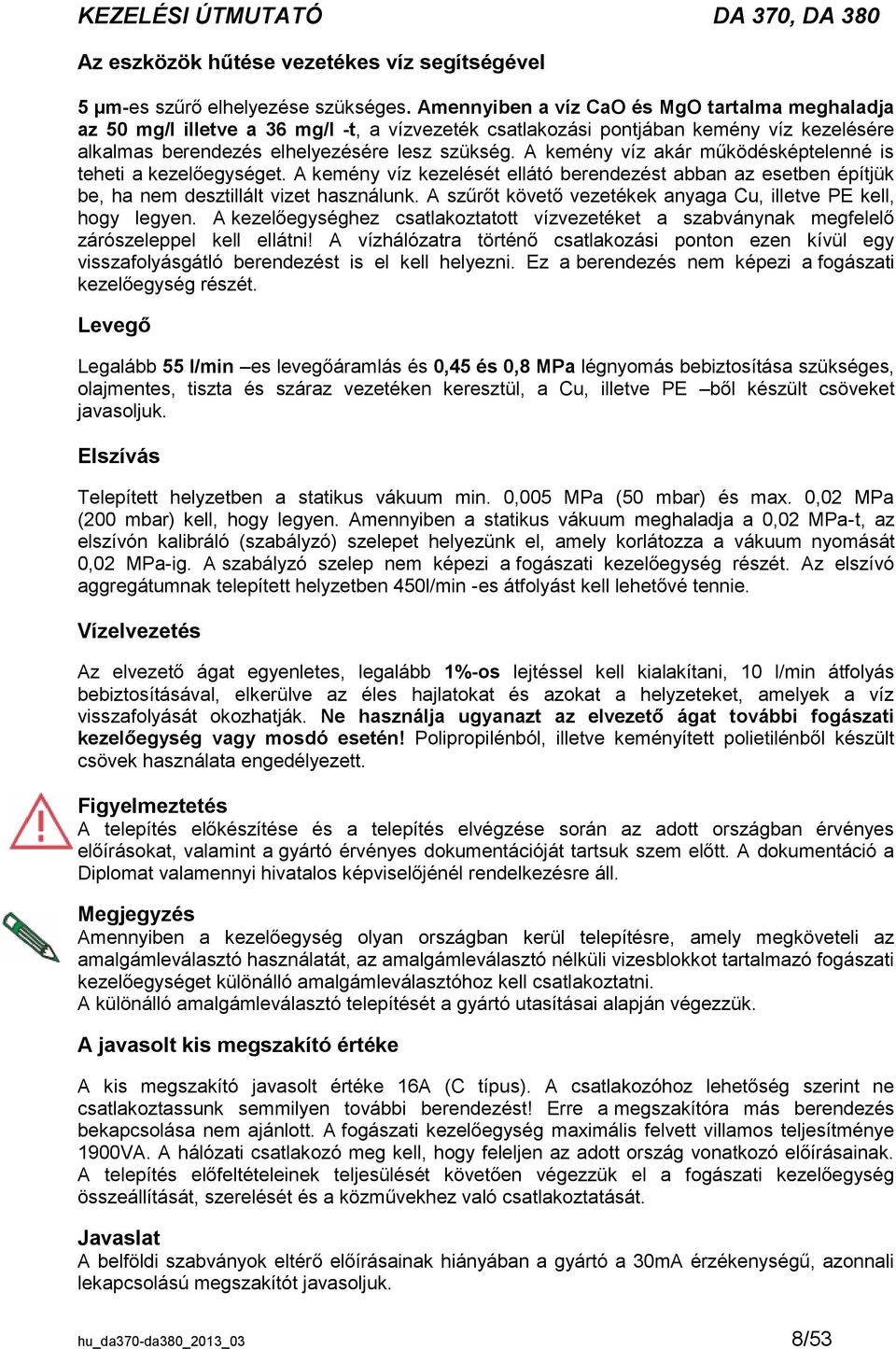

8 Az eszközök hűtése vezetékes víz segítségével 5 µm-es szűrő elhelyezése szükséges. Amennyiben a víz CaO és MgO tartalma meghaladja az 50 mg/l illetve a 36 mg/l -t, a vízvezeték csatlakozási pontjában kemény víz kezelésére alkalmas berendezés elhelyezésére lesz szükség. A kemény víz akár működésképtelenné is teheti a kezelőegységet. A kemény víz kezelését ellátó berendezést abban az esetben építjük be, ha nem desztillált vizet használunk. A szűrőt követő vezetékek anyaga Cu, illetve PE kell, hogy legyen. A kezelőegységhez csatlakoztatott vízvezetéket a szabványnak megfelelő zárószeleppel kell ellátni! A vízhálózatra történő csatlakozási ponton ezen kívül egy visszafolyásgátló berendezést is el kell helyezni. Ez a berendezés nem képezi a fogászati kezelőegység részét. Levegő Legalább 55 l/min es levegőáramlás és 0,45 és 0,8 MPa légnyomás bebiztosítása szükséges, olajmentes, tiszta és száraz vezetéken keresztül, a Cu, illetve PE ből készült csöveket javasoljuk. Elszívás Telepített helyzetben a statikus vákuum min. 0,005 MPa (50 mbar) és max. 0,02 MPa (200 mbar) kell, hogy legyen. Amennyiben a statikus vákuum meghaladja a 0,02 MPa-t, az elszívón kalibráló (szabályzó) szelepet helyezünk el, amely korlátozza a vákuum nyomását 0,02 MPa-ig. A szabályzó szelep nem képezi a fogászati kezelőegység részét. Az elszívó aggregátumnak telepített helyzetben 450l/min -es átfolyást kell lehetővé tennie. Vízelvezetés Az elvezető ágat egyenletes, legalább 1%-os lejtéssel kell kialakítani, 10 l/min átfolyás bebiztosításával, elkerülve az éles hajlatokat és azokat a helyzeteket, amelyek a víz visszafolyását okozhatják. Ne használja ugyanazt az elvezető ágat további fogászati kezelőegység vagy mosdó esetén! Polipropilénból, illetve keményített polietilénből készült csövek használata engedélyezett. Figyelmeztetés A telepítés előkészítése és a telepítés elvégzése során az adott országban érvényes előírásokat, valamint a gyártó érvényes dokumentációját tartsuk szem előtt. A dokumentáció a Diplomat valamennyi hivatalos képviselőjénél rendelkezésre áll. Megjegyzés Amennyiben a kezelőegység olyan országban kerül telepítésre, amely megköveteli az amalgámleválasztó használatát, az amalgámleválasztó nélküli vizesblokkot tartalmazó fogászati kezelőegységet különálló amalgámleválasztóhoz kell csatlakoztatni. A különálló amalgámleválasztó telepítését a gyártó utasításai alapján végezzük. A javasolt kis megszakító értéke A kis megszakító javasolt értéke 16A (C típus). A csatlakozóhoz lehetőség szerint ne csatlakoztassunk semmilyen további berendezést! Erre a megszakítóra más berendezés bekapcsolása nem ajánlott. A fogászati kezelőegység maximális felvett villamos teljesítménye 1900VA. A hálózati csatlakozó meg kell, hogy feleljen az adott ország vonatkozó előírásainak. A telepítés előfeltételeinek teljesülését követően végezzük el a fogászati kezelőegység összeállítását, szerelését és a közművekhez való csatlakoztatását. Javaslat A belföldi szabványok eltérő előírásainak hiányában a gyártó a 30mA érzékenységű, azonnali lekapcsolású megszakítót javasoljuk. hu_da370-da380_2013_03 8/53

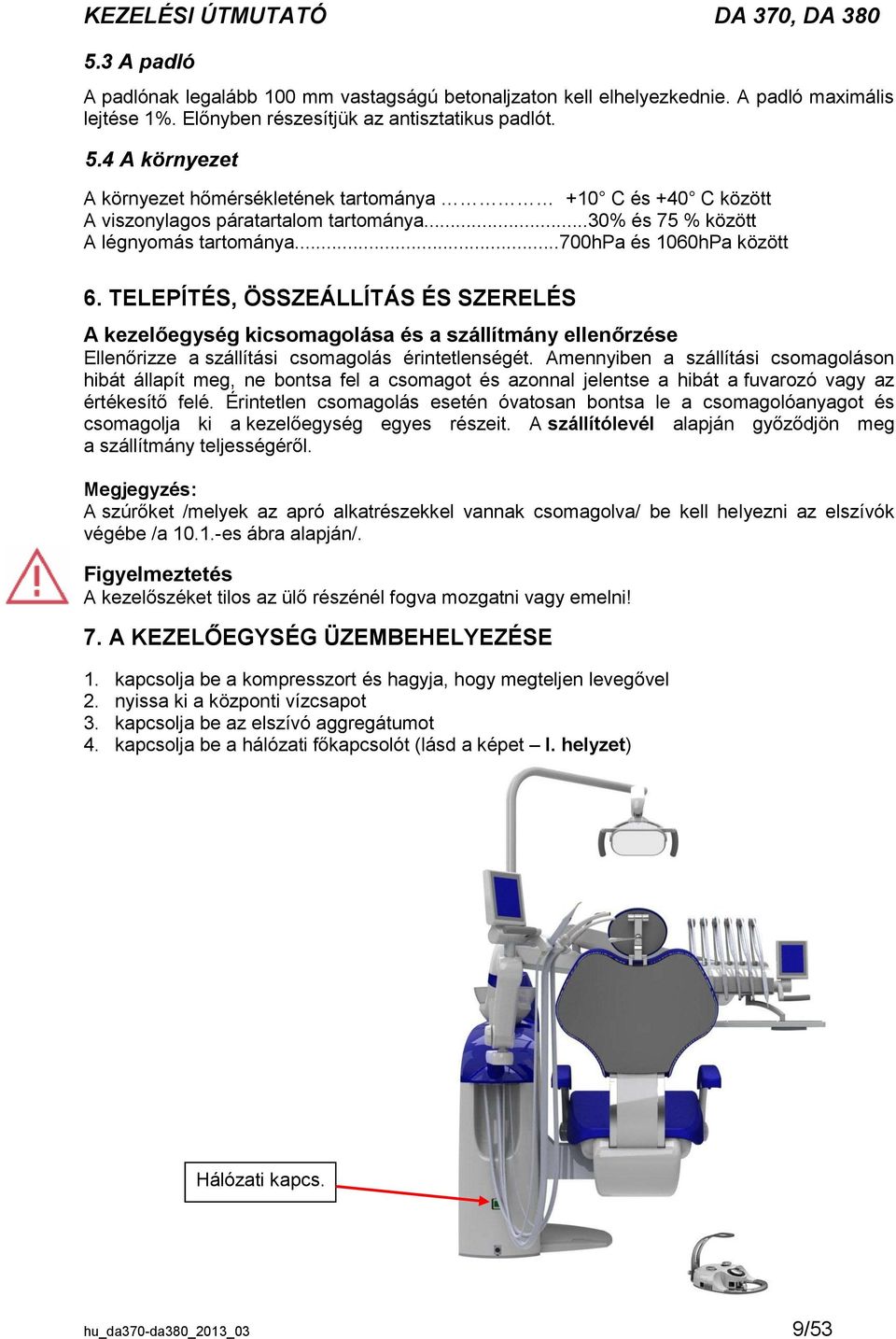

9 5.3 A padló A padlónak legalább 100 mm vastagságú betonaljzaton kell elhelyezkednie. A padló maximális lejtése 1%. Előnyben részesítjük az antisztatikus padlót. 5.4 A környezet A környezet hőmérsékletének tartománya +10 C és +40 C között A viszonylagos páratartalom tartománya...30% és 75 % között A légnyomás tartománya...700hpa és 1060hPa között 6. TELEPÍTÉS, ÖSSZEÁLLÍTÁS ÉS SZERELÉS A kezelőegység kicsomagolása és a szállítmány ellenőrzése Ellenőrizze a szállítási csomagolás érintetlenségét. Amennyiben a szállítási csomagoláson hibát állapít meg, ne bontsa fel a csomagot és azonnal jelentse a hibát a fuvarozó vagy az értékesítő felé. Érintetlen csomagolás esetén óvatosan bontsa le a csomagolóanyagot és csomagolja ki a kezelőegység egyes részeit. A szállítólevél alapján győződjön meg a szállítmány teljességéről. Megjegyzés: A szúrőket /melyek az apró alkatrészekkel vannak csomagolva/ be kell helyezni az elszívók végébe /a es ábra alapján/. Figyelmeztetés A kezelőszéket tilos az ülő részénél fogva mozgatni vagy emelni! 7. A KEZELŐEGYSÉG ÜZEMBEHELYEZÉSE 1. kapcsolja be a kompresszort és hagyja, hogy megteljen levegővel 2. nyissa ki a központi vízcsapot 3. kapcsolja be az elszívó aggregátumot 4. kapcsolja be a hálózati főkapcsolót (lásd a képet I. helyzet) Hálózati kapcs. hu_da370-da380_2013_03 9/53

10 ekkor világítani kezd a főkapcsoló kontroll kijelzője és a kijelzőn az alábbi jelenik meg: DA :58 A kezelőegység a víz-és levegővezetékekhez csatlakozik. A hangjelzést követően (három rövid sípszó) a kezelőegység használatra készen áll. Amennyiben a fogászati kezelőegységhez villamos vízmelegítő is csatlakozik, legalább 10 percig várjunk, amíg a víz eléri a kívánt hőmérsékletet. A bekapcsolás előtt nem javasolt a kézidarabok kivétele, a lábkapcsoló legyen nyugalmi állapotban és nem nyomja le a billentyűzet gombjait. Figyelmeztetés A asszisztens felőli kar és az asszisztensi asztal nem lehetnek a kezelőszék, a fogorvosi szék vagy más fogorvosi eszköz útjában /lásd. a mellékelt ábrát/. Figyelmeztetés A kis és nagy elszívón, a nyálszívón, a polimerizációs lámpán, az asszisztens asztalon és a vezérlőpanelen lévő fúvókán kívül egyidejűleg csupán egy választott kézidarabot szabad használni! Amennyiben ez a feltétel nem teljesül, a kijelzőn az alábbi felirat jelenik meg: Vigyázz! Két kézidarab kiemelve! (Több kézidarab kiemelve!) Az adott esetben aktívan használt eszközök szintén megjelennek a kijelzőn. hu_da370-da380_2013_03 10/53

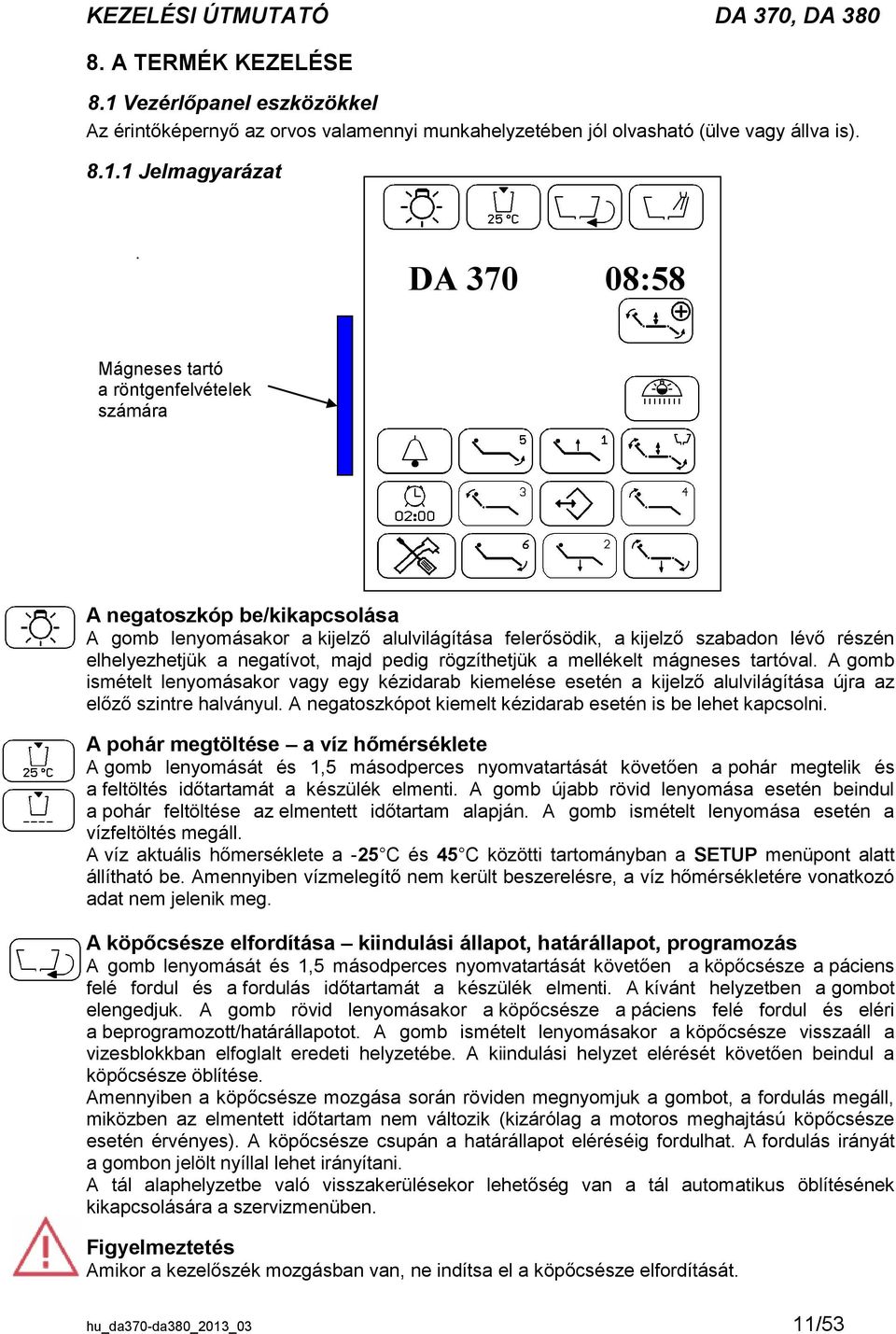

11 8. A TERMÉK KEZELÉSE 8.1 Vezérlőpanel eszközökkel Az érintőképernyő az orvos valamennyi munkahelyzetében jól olvasható (ülve vagy állva is) Jelmagyarázat. DA :58 Mágneses tartó a röntgenfelvételek számára A negatoszkóp be/kikapcsolása A gomb lenyomásakor a kijelző alulvilágítása felerősödik, a kijelző szabadon lévő részén elhelyezhetjük a negatívot, majd pedig rögzíthetjük a mellékelt mágneses tartóval. A gomb ismételt lenyomásakor vagy egy kézidarab kiemelése esetén a kijelző alulvilágítása újra az előző szintre halványul. A negatoszkópot kiemelt kézidarab esetén is be lehet kapcsolni. A pohár megtöltése a víz hőmérséklete A gomb lenyomását és 1,5 másodperces nyomvatartását követően a pohár megtelik és a feltöltés időtartamát a készülék elmenti. A gomb újabb rövid lenyomása esetén beindul a pohár feltöltése az elmentett időtartam alapján. A gomb ismételt lenyomása esetén a vízfeltöltés megáll. A víz aktuális hőmerséklete a -25 C és 45 C közötti tartományban a SETUP menüpont alatt állítható be. Amennyiben vízmelegítő nem került beszerelésre, a víz hőmérsékletére vonatkozó adat nem jelenik meg. A köpőcsésze elfordítása kiindulási állapot, határállapot, programozás A gomb lenyomását és 1,5 másodperces nyomvatartását követően a köpőcsésze a páciens felé fordul és a fordulás időtartamát a készülék elmenti. A kívánt helyzetben a gombot elengedjuk. A gomb rövid lenyomásakor a köpőcsésze a páciens felé fordul és eléri a beprogramozott/határállapotot. A gomb ismételt lenyomásakor a köpőcsésze visszaáll a vizesblokkban elfoglalt eredeti helyzetébe. A kiindulási helyzet elérését követően beindul a köpőcsésze öblítése. Amennyiben a köpőcsésze mozgása során röviden megnyomjuk a gombot, a fordulás megáll, miközben az elmentett időtartam nem változik (kizárólag a motoros meghajtású köpőcsésze esetén érvényes). A köpőcsésze csupán a határállapot eléréséig fordulhat. A fordulás irányát a gombon jelölt nyíllal lehet irányítani. A tál alaphelyzetbe való visszakerülésekor lehetőség van a tál automatikus öblítésének kikapcsolására a szervizmenüben. Figyelmeztetés Amikor a kezelőszék mozgásban van, ne indítsa el a köpőcsésze elfordítását. hu_da370-da380_2013_03 11/53

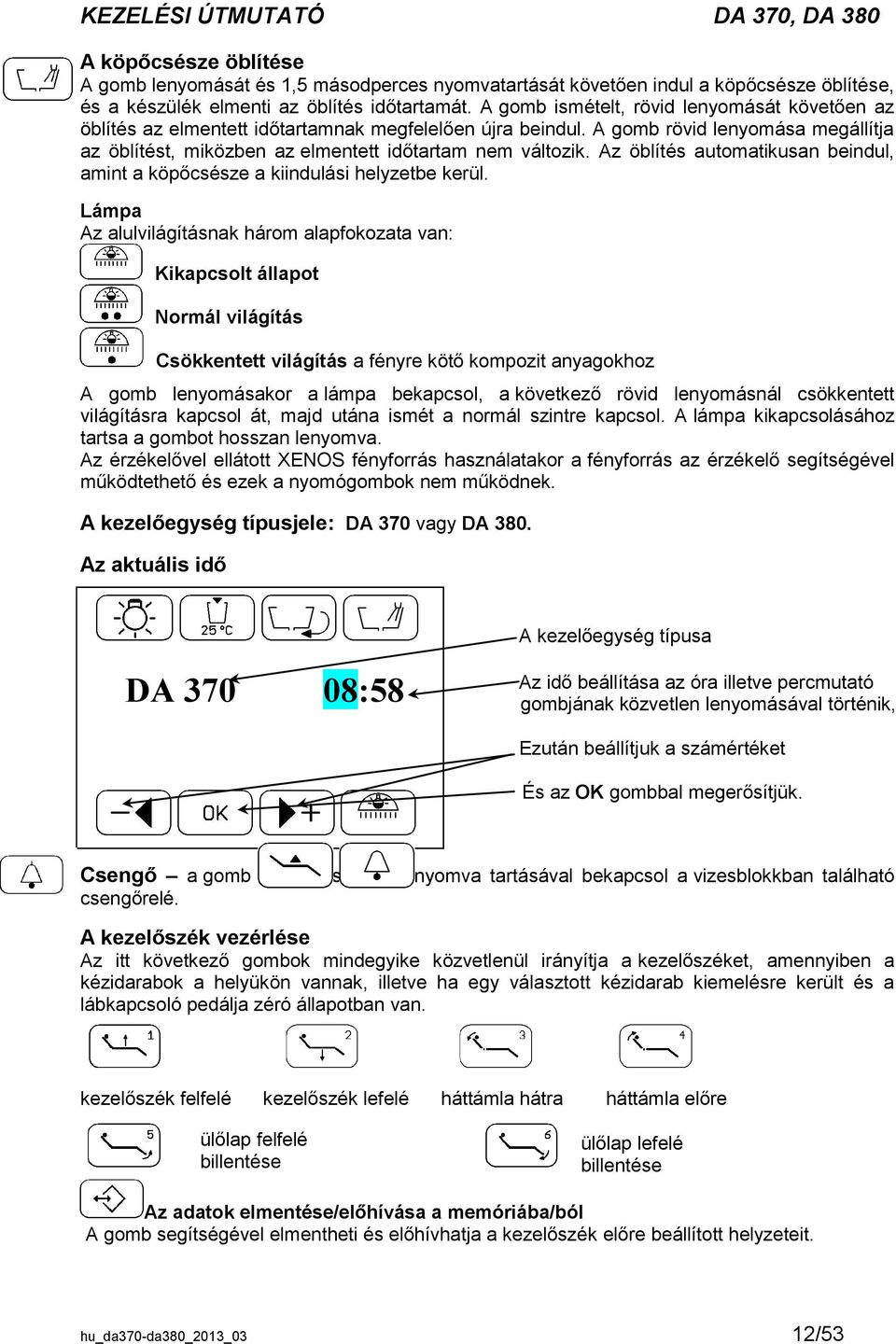

12 A köpőcsésze öblítése A gomb lenyomását és 1,5 másodperces nyomvatartását követően indul a köpőcsésze öblítése, és a készülék elmenti az öblítés időtartamát. A gomb ismételt, rövid lenyomását követően az öblítés az elmentett időtartamnak megfelelően újra beindul. A gomb rövid lenyomása megállítja az öblítést, miközben az elmentett időtartam nem változik. Az öblítés automatikusan beindul, amint a köpőcsésze a kiindulási helyzetbe kerül. Lámpa Az alulvilágításnak három alapfokozata van: Kikapcsolt állapot Normál világítás Csökkentett világítás a fényre kötő kompozit anyagokhoz A gomb lenyomásakor a lámpa bekapcsol, a következő rövid lenyomásnál csökkentett világításra kapcsol át, majd utána ismét a normál szintre kapcsol. A lámpa kikapcsolásához tartsa a gombot hosszan lenyomva. Az érzékelővel ellátott XENOS fényforrás használatakor a fényforrás az érzékelő segítségével működtethető és ezek a nyomógombok nem működnek. A kezelőegység típusjele: DA 370 vagy DA 380. Az aktuális idő A kezelőegység típusa DA :58 Az idő beállítása az óra illetve percmutató gombjának közvetlen lenyomásával történik, Ezután beállítjuk a számértéket És az OK gombbal megerősítjük. Csengő a gomb lenyomásával és nyomva tartásával bekapcsol a vizesblokkban található csengőrelé. A kezelőszék vezérlése Az itt következő gombok mindegyike közvetlenül irányítja a kezelőszéket, amennyiben a kézidarabok a helyükön vannak, illetve ha egy választott kézidarab kiemelésre került és a lábkapcsoló pedálja zéró állapotban van. kezelőszék felfelé kezelőszék lefelé háttámla hátra háttámla előre ülőlap felfelé billentése ülőlap lefelé billentése Az adatok elmentése/előhívása a memóriába/ból A gomb segítségével elmentheti és előhívhatja a kezelőszék előre beállított helyzeteit. hu_da370-da380_2013_03 12/53

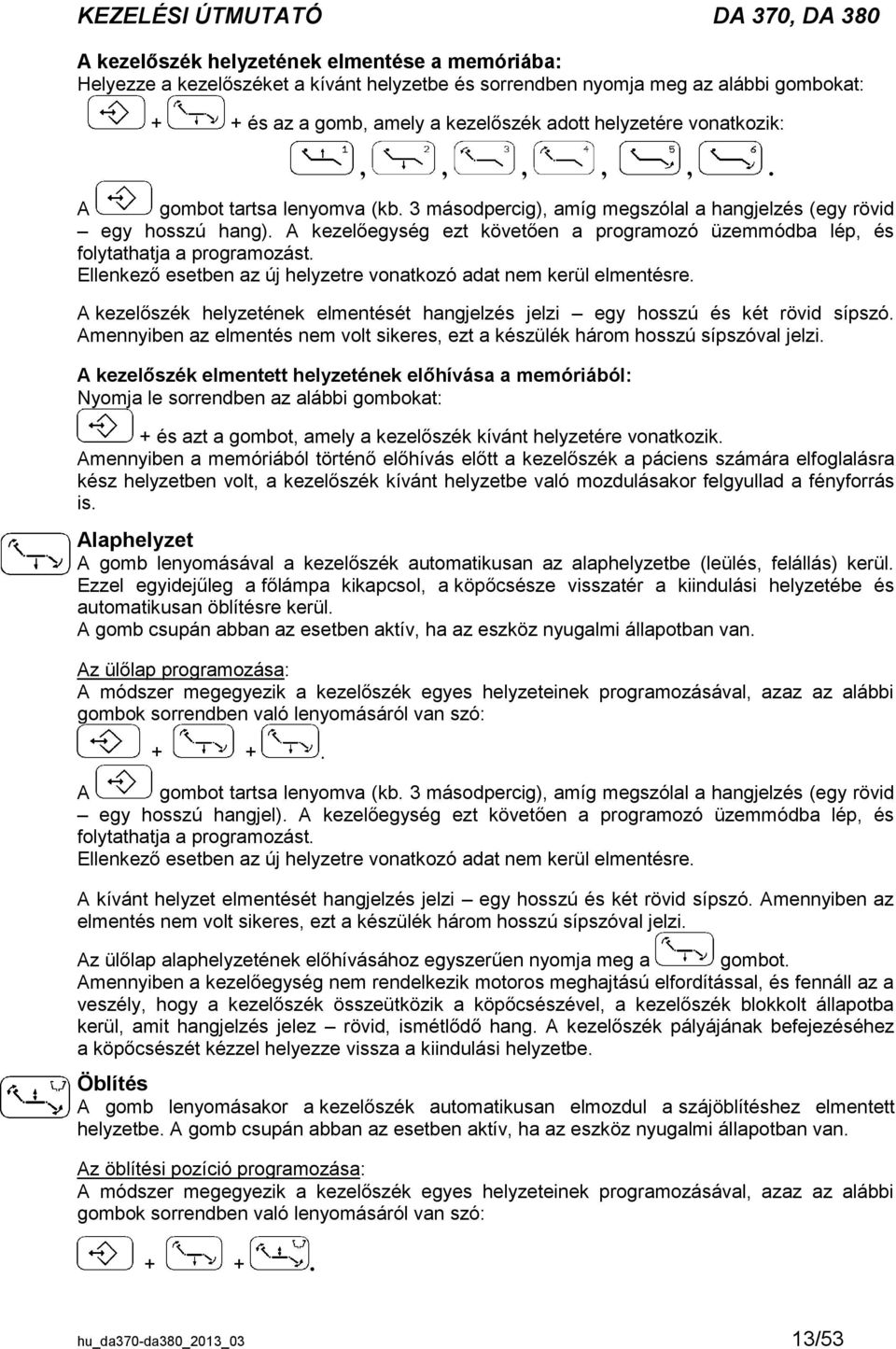

13 A kezelőszék helyzetének elmentése a memóriába: Helyezze a kezelőszéket a kívánt helyzetbe és sorrendben nyomja meg az alábbi gombokat: + + és az a gomb, amely a kezelőszék adott helyzetére vonatkozik:,,,,,. A gombot tartsa lenyomva (kb. 3 másodpercig), amíg megszólal a hangjelzés (egy rövid egy hosszú hang). A kezelőegység ezt követően a programozó üzemmódba lép, és folytathatja a programozást. Ellenkező esetben az új helyzetre vonatkozó adat nem kerül elmentésre. A kezelőszék helyzetének elmentését hangjelzés jelzi egy hosszú és két rövid sípszó. Amennyiben az elmentés nem volt sikeres, ezt a készülék három hosszú sípszóval jelzi. A kezelőszék elmentett helyzetének előhívása a memóriából: Nyomja le sorrendben az alábbi gombokat: + és azt a gombot, amely a kezelőszék kívánt helyzetére vonatkozik. Amennyiben a memóriából történő előhívás előtt a kezelőszék a páciens számára elfoglalásra kész helyzetben volt, a kezelőszék kívánt helyzetbe való mozdulásakor felgyullad a fényforrás is. Alaphelyzet A gomb lenyomásával a kezelőszék automatikusan az alaphelyzetbe (leülés, felállás) kerül. Ezzel egyidejűleg a főlámpa kikapcsol, a köpőcsésze visszatér a kiindulási helyzetébe és automatikusan öblítésre kerül. A gomb csupán abban az esetben aktív, ha az eszköz nyugalmi állapotban van. Az ülőlap programozása: A módszer megegyezik a kezelőszék egyes helyzeteinek programozásával, azaz az alábbi gombok sorrendben való lenyomásáról van szó: + +. A gombot tartsa lenyomva (kb. 3 másodpercig), amíg megszólal a hangjelzés (egy rövid egy hosszú hangjel). A kezelőegység ezt követően a programozó üzemmódba lép, és folytathatja a programozást. Ellenkező esetben az új helyzetre vonatkozó adat nem kerül elmentésre. A kívánt helyzet elmentését hangjelzés jelzi egy hosszú és két rövid sípszó. Amennyiben az elmentés nem volt sikeres, ezt a készülék három hosszú sípszóval jelzi. Az ülőlap alaphelyzetének előhívásához egyszerűen nyomja meg a gombot. Amennyiben a kezelőegység nem rendelkezik motoros meghajtású elfordítással, és fennáll az a veszély, hogy a kezelőszék összeütközik a köpőcsészével, a kezelőszék blokkolt állapotba kerül, amit hangjelzés jelez rövid, ismétlődő hang. A kezelőszék pályájának befejezéséhez a köpőcsészét kézzel helyezze vissza a kiindulási helyzetbe. Öblítés A gomb lenyomásakor a kezelőszék automatikusan elmozdul a szájöblítéshez elmentett helyzetbe. A gomb csupán abban az esetben aktív, ha az eszköz nyugalmi állapotban van. Az öblítési pozíció programozása: A módszer megegyezik a kezelőszék egyes helyzeteinek programozásával, azaz az alábbi gombok sorrendben való lenyomásáról van szó: + +. hu_da370-da380_2013_03 13/53

14 A gombot tartsa lenyomva (kb. 3 másodpercig), amíg megszólal a hangjelzés (egy rövid egy hosszú hangjel). A kezelőegység ezt követően a programozó üzemmódba lép, és folytathatja a programozást. Ellenkező esetben az új helyzetre vonatkozó adat nem kerül elmentésre. A kívánt helyzet elmentését hangjelzés jelzi egy hosszú és két rövid sípszó. Amennyiben az elmentés nem volt sikeres, ezt a készülék három hosszú sípszóval jelzi. A kezelőszék és a köpőcsésze összeütközésének elkerülése érdekében a gyártó korlátozta a kezelőszék maximális magasságát öblítési helyzetben. Az alaphelyzet előhívásához egyszerűen nyomja le a gombot. A gomb ismételt lenyomása esetén a kezelőszék visszaáll az előző pozícióba. Ha a szék mozgása az öblítő helyzet felé megakad (például egy kézidarab indításakor, a kezelőszék mozgását irányító gomb lenyomásakor.), a gomb lenyomásakor a kezelőszék az öblítő helyzetbe áll vissza. Az előző pozíció visszaállításához egyszerűen nyomja le a gombot. A kezelőszék csupán abban az esetben tér vissza az előző pozícióba, ha már előzőleg elérte az öblítő helyzetet. A pozicionálás megszakítása esetén ugyanaz érvényes, mint az öblítő helyzetbe irányuló mozgásnál, vagyis a folyamat megszakítása esetén a gomb lenyomásával a kezelőszék befejezi az előző utasítást. Abban az esetben, ha a kezelőszék öblítő helyzetben van és a gombon kívül bármilyen más gomb kerül lenyomásra, a kezelőszék visszaállítására nem kerül sor, és a lenyomott gombhoz rendelt funkció lép érvénybe. A kezelőszék öblítő helyzetbe történő mozdulásával egyidőben a tál kifelé tolódik és kialszik a fényforrás. A kezelőszék munkavégzési helyzetbe történő visszatérésével egyidejűleg a tál befelé tolódik és a fényforrás meggyullad. A tál automatikus mozgása csak a tál motor által történő működésére vonatkozik. Abban az esetben, ha a fogászati kezelőegység nem rendelkezik a tál motor által működtetett forgásával és fennáll a tál kezelőszékkel való ütközésének veszélye, a kezelőszék leblokkol és egy hangjelzés hallható rövid, ismétlődő hang. A szék mozdulásának befejezéséhez a tálat kézzel szükséges alaphelyzetbe visszaállítani. Ütközés-megelőző helyzet (Trendelenburg ) Ezen gomb megnyomásával a szék automatikusan ütközés-megelőző helyzetbe mozdul, amely a gyártó által előre beállított és nem változtatható. Abban az esetben, ha a tál kitolódott helyzetben van, az automatikusan visszatolódik. Jelen eset csak a tál motor által történő működésére vonatkozik. Abban az esetben, ha a fogászati kezelőegység nem rendelkezik a tál motor által működtetett forgásával és fennáll a tál kezelőszékkel való ütközésének veszélye, a kezelőszék leblokkol és egy hangjelzés hallható - rövid, ismétlődő hang. A kezelőszék mozdulásának befejezéséhez a tálat kézzel szükséges alaphelyzetbe visszaállítani. Figyelmeztetés A gomb a lenyomást követően megközelítőleg 4 másodpercig aktív, vagyis ez alatt az időtartam alatt kell lenyomnia a következő gombot a kívánt helyzet eléréséhez kapcsolódó gombkombináció alapján. Ez után az idő után a ismételten le kell nyomni ezt a gombot. funkció megszűnik, és az aktiválásához A kezelőszék felfelé irányuló mozgása közben és a mozgási pálya felső részében való mozgása közben a köpőcsészének kiindulási helyzetben kell lennie. Ha nincs, akkor a kezelőszék mozgása blokkolt és a következő hibaüzenet jelenik meg E10- BOWL. hu_da370-da380_2013_03 14/53

15 A kezelőszék mozgása ugyancsak blokkolt abban az esetben, amikor az elérni kívánt helyzet felfelé irányuló igényel, illetve a kezelőszék pályájának felső részében található, miközben a köpőcsésze nincs a kiindulási helyzetben. A blokkolást ebben az esetben rövid, ismétlődő hang jelzi, egészen addig, amíg a köpőcsésze vissza nem kerül a kiindulási helyzetbe. Ezt követően a kezelőszék folytatja mozgását a kívánt helyzet felé. Ha a kezelőszék felfelé irányuló mozgása közben vagy a mozgási pálya felső részében való mozgása közben a köpőcsésze elmozdul, a kezelőszék megáll! Ebben az esetben a blokkolást egy rövid-hosszú-rövid-hosszú-rövid hang jelzi. A köpőcsészét ilyenkor vissza kell helyezni a kiindulási helyzetbe és ezt követően megismételni a kezelőszék mozdítására vonatkozó parancsot. Akadályba ütközés esetén a kezelőszék mozgása leáll, és ellentétes irányú mozgásra kapcsol. (a háttámla ütközése nem minden esetben okoz ellentétes irányú mozgást). Az ellentétes irányú mozgás addig tart, amíg ki nem oldódik a biztonsági kapcsoló és a kezelőszék eltávolodik az akadálytól, vagy abban az esetben, ha a biztonsági kapcsoló nem oldódott ki, amíg a kezelőszék el nem éri a végső pozíciót. Ezt a mozgást vészjelzés kíséri, ismétlődő, hosszú hang. A készülék a kezelőszék lefelé irányuló mozgását, a háttámla hátrafelé irányuló mozgását és felfelé mozgás közben az asszisztens asztallal való ütközéseket figyeli. Az asszisztens asztallal való ütközés esetén az orvos kijelzőjén a következő felirat jelenik meg:!!kezelőszék ütközése!! a szék megáll és két hosszú sípszó hangzik fel. Ebben az esetben a kezelőszék ellentétes irányú mozgása nem indul el. A kezelőszék pozicionálása előtt a gyártó azt javasolja, hogy az asszisztens asztalt távolítsa el a kezelőszék pályájából, elkerülve így a kezelőszék és az asszisztens asztal ütközését, illetve az asztal esetleges sérülését. A kezelőszékkel való manipuláció során bekövetkezett hiba esetén az adott hibáról a kijelzőn információ jelenik meg. A lehetséges hibajelek jegyzéke: E01-EEC memória hiba a kezelőszék elmentett pozícióival kapcsolatosan E02-EEW hiba a pozíció betáplásánál a memóriába E03-MOT1 a motor1 hibája E04-MOT2 a motor2 hibája E05-MOT3 a motor3 hibája E06-RNG1 motor1 túlműködés E07-RNG2 motor2 túlműködés E08-RNG3 motor3 túlműködés E09-RNGA autosetup hiba E10-BOWL a kezelőszék mozgása során a köpőcsésze kisiklott E12-COMM sorozat-kommunikációs hiba E13-CON1 kábelhiba pot1 rövidzárlat/szétkapcsolás E14-CON2 kábelhiba pot2 rövidzárlat/szétkapcsolás E15-CON3 kábelhiba pot3 rövidzárlat/szétkapcsolás E16-SSW a kezelőszék biztonsági kapcsolója aktiválva E17-ASET autoset nem megfelelően véget Riasztó Az orvos figyelmeztetésére szolgál, időzítő funkcióval rendelkezik. Az időt beállítása a menüben történik 30más. - 1perc 2perc 4perc percig terjedő kétperces időközökben. A gomb lenyomásakor kezdetét veszi a visszaszámlálás, egy másodpercenként egészen nulla értékig. A gomb ismételt lenyomásakor a visszaszámlálás folyamán az időzítés megszűnik. Amikor a visszaszámlálás eléri a értéket, megszólal a hangjelzés. Információ a lábi kezelőben található akkumulátor állapotáról: Ez az üzenet csak abban az esetben jelenik meg, amennyiben a vezeték nélküli lábi kezelő csatlakoztatva van. hu_da370-da380_2013_03 15/53

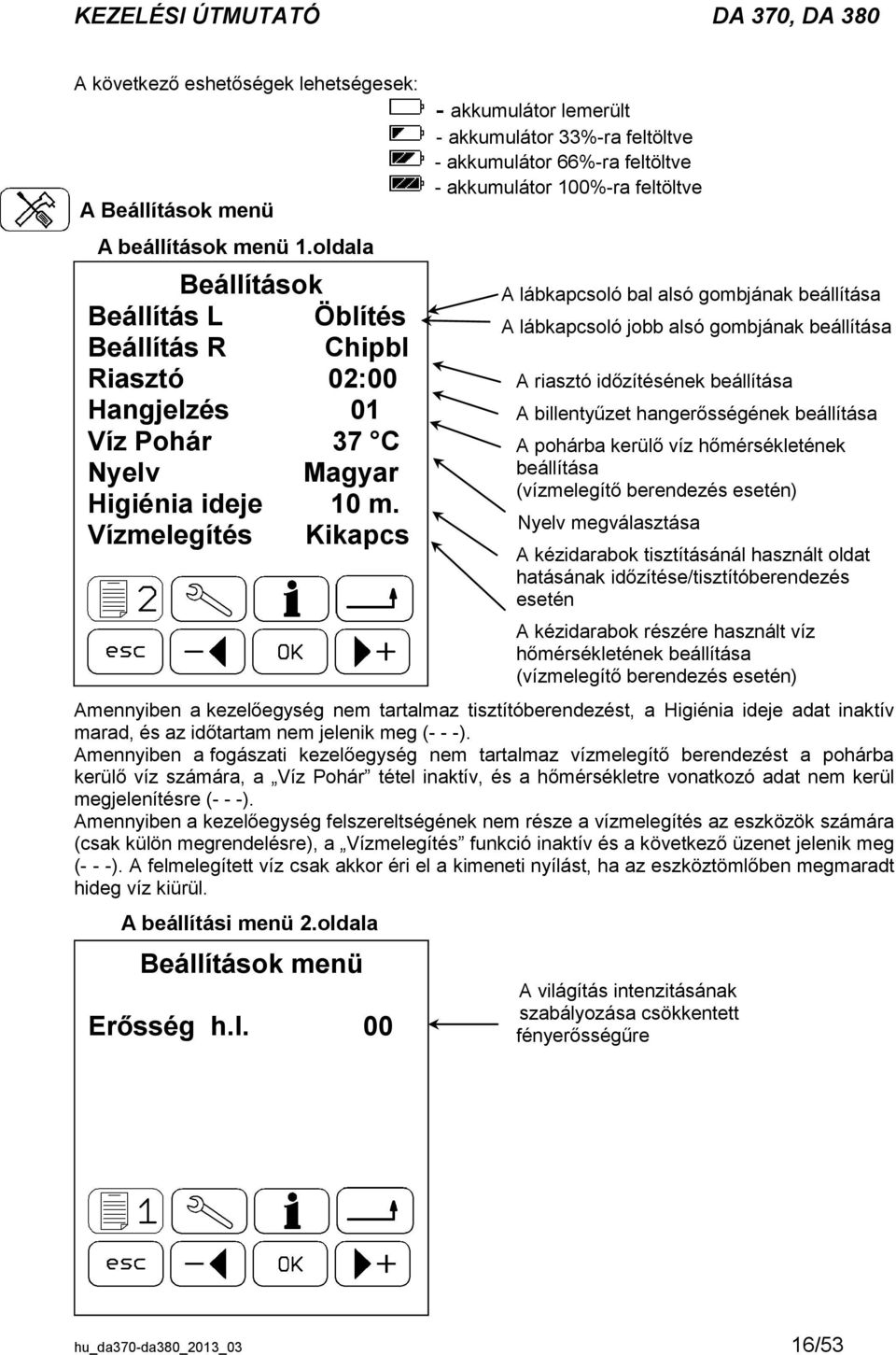

16 A következő eshetőségek lehetségesek: A Beállítások menü A beállítások menü 1.oldala Beállítások Beállítás L Öblítés Beállítás R Chipbl Riasztó 02:00 Hangjelzés 01 Víz Pohár 37 C Nyelv Magyar Higiénia ideje 10 m. Vízmelegítés Kikapcs - akkumulátor lemerült - akkumulátor 33%-ra feltöltve - akkumulátor 66%-ra feltöltve - akkumulátor 100%-ra feltöltve A lábkapcsoló bal alsó gombjának beállítása A lábkapcsoló jobb alsó gombjának beállítása A riasztó időzítésének beállítása A billentyűzet hangerősségének beállítása A pohárba kerülő víz hőmérsékletének beállítása (vízmelegítő berendezés esetén) Nyelv megválasztása A kézidarabok tisztításánál használt oldat hatásának időzítése/tisztítóberendezés esetén A kézidarabok részére használt víz hőmérsékletének beállítása (vízmelegítő berendezés esetén) Amennyiben a kezelőegység nem tartalmaz tisztítóberendezést, a Higiénia ideje adat inaktív marad, és az időtartam nem jelenik meg (- - -). Amennyiben a fogászati kezelőegység nem tartalmaz vízmelegítő berendezést a pohárba kerülő víz számára, a Víz Pohár tétel inaktív, és a hőmérsékletre vonatkozó adat nem kerül megjelenítésre (- - -). Amennyiben a kezelőegység felszereltségének nem része a vízmelegítés az eszközök számára (csak külön megrendelésre), a Vízmelegítés funkció inaktív és a következő üzenet jelenik meg (- - -). A felmelegített víz csak akkor éri el a kimeneti nyílást, ha az eszköztömlőben megmaradt hideg víz kiürül. A beállítási menü 2.oldala Beállítások menü Erősség h.l. 00 ody pre nástroje A világítás intenzitásának szabályozása csökkentett fényerősségűre hu_da370-da380_2013_03 16/53

17 A lábkapcsoló bal gombjának beállítása Beállítások menü Beállítás L Chipbl Beállítások menü Beállítás L ON/OFF Chipblower ON -bekapcsolva Eszközhűtés ki/bekapcsolva Beállítások menü Beállítás L Rever/Rever. Motor visszautas bekapcsolása Beállítások menü Beállítás L Eszk.vil. Beállítások menü Beállítás L Főlámpa Beállítások menü Beállítás L Csengő Beállítások menü Beállítás L Pohár Beállítások menü Beállítás L Öblít Eszköz megvilágítás bekapcsolása Főlámpa bekapcsolása Ajtónyitás bekapcsolása Pohártöltés A köpőcsésze öblítése Lábkacsoló jobb gombjának beállítása megegyezik a lábkacsoló bal gombjának beállításával Beállítások menü Beállítás R Chipbl Chipblower ON hu_da370-da380_2013_03 17/53

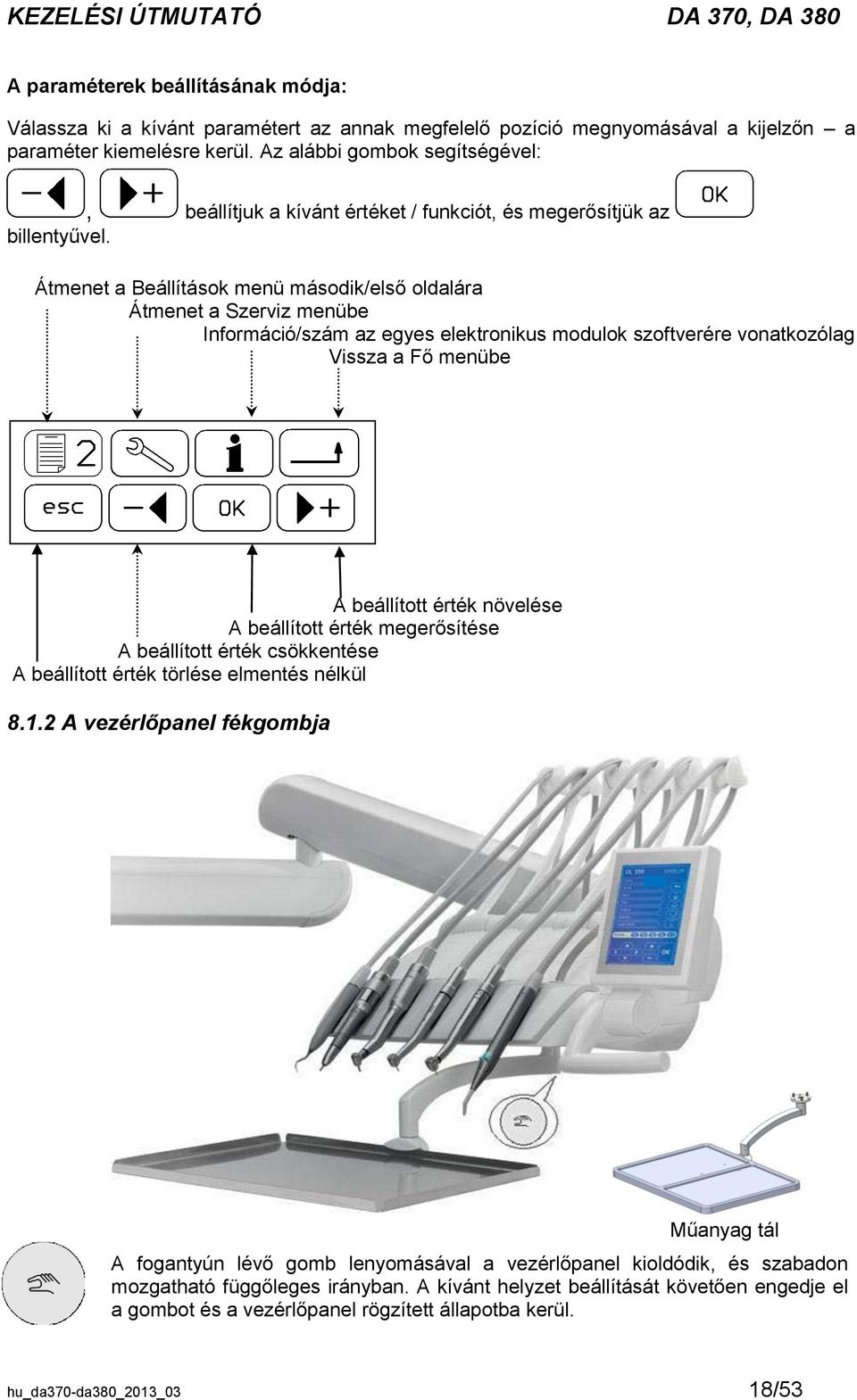

18 A paraméterek beállításának módja: Válassza ki a kívánt paramétert az annak megfelelő pozíció megnyomásával a kijelzőn a paraméter kiemelésre kerül. Az alábbi gombok segítségével:, beállítjuk a kívánt értéket / funkciót, és megerősítjük az billentyűvel. Átmenet a Beállítások menü második/első oldalára Átmenet a Szerviz menübe Információ/szám az egyes elektronikus modulok szoftverére vonatkozólag Vissza a Fő menübe A beállított érték növelése A beállított érték megerősítése A beállított érték csökkentése A beállított érték törlése elmentés nélkül A vezérlőpanel fékgombja Műanyag tál A fogantyún lévő gomb lenyomásával a vezérlőpanel kioldódik, és szabadon mozgatható függőleges irányban. A kívánt helyzet beállítását követően engedje el a gombot és a vezérlőpanel rögzített állapotba kerül. hu_da370-da380_2013_03 18/53

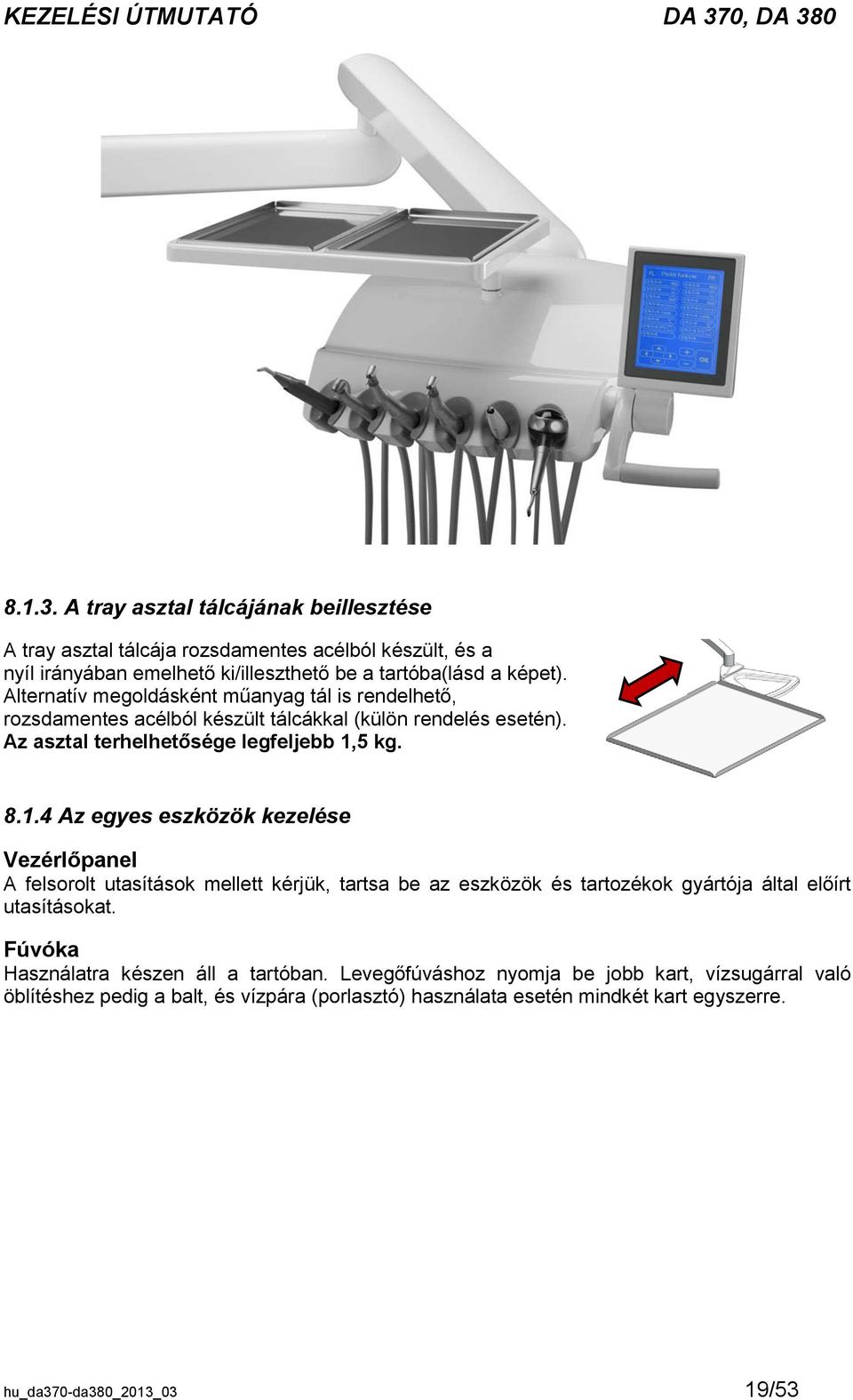

19 A tray asztal tálcájának beillesztése A tray asztal tálcája rozsdamentes acélból készült, és a nyíl irányában emelhető ki/illeszthető be a tartóba(lásd a képet). Alternatív megoldásként műanyag tál is rendelhető, rozsdamentes acélból készült tálcákkal (külön rendelés esetén). Az asztal terhelhetősége legfeljebb 1,5 kg Az egyes eszközök kezelése Vezérlőpanel A felsorolt utasítások mellett kérjük, tartsa be az eszközök és tartozékok gyártója által előírt utasításokat. Fúvóka Használatra készen áll a tartóban. Levegőfúváshoz nyomja be jobb kart, vízsugárral való öblítéshez pedig a balt, és vízpára (porlasztó) használata esetén mindkét kart egyszerre. hu_da370-da380_2013_03 19/53

20 DC Mikromotor DC mikromotor képernyője DC Motor 1 Prog 0 P = 50% max Moment = 100% Víz = 60%!Olaj! visszautas Lámpa A mikromotor kiemelését követően megjelennek a mikromotor beállítási adatai. Ezeket a következőképpen értelmezzük: P = 50 % max a mikromotor teljesítménye A 50 % lenyomásával és a - < / > + állítógombok segítségével állítsa be a kívánt értéket. A kívánt érték elmentéséhez a szerkesztés befejeztével nyomja meg az OK gombot és a gombot. Prog 0 a paraméterek állományának aktuális száma (0 9). A memóriába 10 különböző paraméter-beállítást menthet el. A paramétereket a Prog jelölés lenyomásával választhatja ki, majd pedig a - < / > + gombok segítségével beállíthatja a kívánt értéket. A paraméter megjegyzéséhez először a kívánt program számát válassza meg, ezután állítsa be a paramétereket. Az elmentéshez a szerkesztés befejeztével nyomja meg az OK gombot és a gombot. Amennyiben egy kiemelt eszköz esetében megváltoztatjuk a kijelzőn valamelyik paramétert anélkül, hogy ezután megnyomnánk a gombot, a megváltozott paramétert a rendszer ideiglenesen elmenti. Ez a változtatás mindaddig mentve marad, amíg nem változtatjuk meg az eszköz programját (Prog 0 9). A változás elmentésre kerül a fogászati kezelőegység ki-és bekapcsolása esetén is. Ha az ideiglenes beállítást törölni kívánja, nyomja meg a Prog feliratot és a megváltoztatott adatok az adott program eredeti beállításához kerülnek vissza. Amennyiben a paraméterek változását el kívánja menteni örökre a megfelelő programba, a változtatás elvégzése után nyomja meg a gombot. 15% a mikromotor teljesítményének alapértelmezett értéke. A gomb lenyomásával a teljesítmény P = 15% max. értéken lesz. 50% a mikromotor teljesítményének alapértelmezett értéke. A gomb lenyomásával a teljesítmény P = 50% max. értéken lesz. 100% 15% a mikromotor teljesítményének alapértelmezett értéke. A gomb lenyomásával a teljesítmény P = 100% max. értéken lesz. hu_da370-da380_2013_03 20/53

21 Nyomaték = 100 % - maximális forgatónyomaték A 100 % lenyomásával és ezt követően a - </ > + állítógombok lenyomásával változik a kívánt érték. A kívánt érték elmentéséhez a szerkesztés befejeztével nyomja meg az OK gombot, majd pedig a gombot. Víz = 60 % - hűtővíz mennyisége. A 60 % lenyomásával. és ezt követően a - </ > + állítógombok lenyomásával változik a kívánt érték. A kívánt érték elmentéséhez a szerkesztés befejeztével nyomja meg az OK gombot és a gombot. Hűt. Víz vízzel való hűtés bekapcsolva, a gomb következő lenyomásakor módosíthatjuk a beállításokat. Porlasztó = xx % - porlasztóval való hűtés bekapcsolva A xx % és ezt követően a - < / > + állítógombok lenyomásával változik a kívánt érték. A kívánt érték elmentéséhez a szerkesztés befejeztével nyomja meg az OK gombot, majd pedig a gombot. Hűt. Porlasztó víz-levegő keverékkel való hűtés bekapcsolva a gomb következő lenyomásakor módosíthatjuk a beállításokat. Hűt. Kikapcs. - hűtés kikapcsolva a gomb következő lenyomásakor módosíthatjuk a beállításokat. Hűt. Levegő levegővel való hűtés bekapcsolva. Világítás a kézidarabok megvilágításának be/ki kapcsolása A gomb lenyomásával beállíthatja a kézidarabok megvilágításának bekapcsolását - ON. A gomb ismételt lenyomásával beállíthatja a kézidarabok megvilágításának kikapcsolását- OFF Visszautas A gomb lenyomásával megváltoztathatja a mikromotor forgásának irányát. A gombon egyidejűleg megjelenik az R jelzés. A gomb csupán akkor aktív, ha lábkapcsoló pedáljának karja nyugalmi állapotban van. Fúvás Bekapcs. a kézidarab automatikus átfúvása levegővel megközelítőleg 0,5 másodpercnyi időre, miután a lábkapcsoló pedáljának karja újra nyugalmi állapotban van. A gomb lenyomásakor megjelenik: Fúvás Kikapcs. a kézidarab automatikus, levegővel való átfúvásának kikapcsolása, miután a lábkapcsoló pedáljának karja újra nyugalmi állapotban van. A gomb lenyomásával visszatérünk a Fúvás Bekapcs. állapotba. A pedál analóg üzemmódja Jelzi, hogy a pedál analóg üzemmódban működik, vagyis a szabályozandó mértékegység egyenesen arányos a pedál kilengésével. A gomb lenyomásakor megjelenik: A pedál diszkrét üzemmódja Jelzi, hogy a pedál ON/OFF üzemmódban működik, vagyis a szabályozandó mértékegység a pedál billentésével ugrásszerűen nyugalmi állapotból a maximális beállított értékre változik, és ezt követően a pedál helyzete nem befolyásolja ezt az értéket. A gomb lenyomásával visszakerülünk az analóg üzemmódba. OK A paraméterek szerkesztésének befejezése hu_da370-da380_2013_03 21/53

22 Amennyiben a szerkesztésnél/ az adatok módosításánál az aktivált paraméter 4 másodpercen belül nem változik, a megjelenített érték kerül elmentésre, és a gomb inaktív marad. A gomb aktiválása annak ismételt lenyomásával történik. A mikromotor a kiemelését követően a lábkapcsoló pedáljának jobbra tolásával, illetve a kombinált lábkapcsoló megnyomásával lép működésbe. A mikromotor teljesítménye a pedál teljes kilengésénél a kijelzőn látható. A működtetés befejezéséhez állítsa vissza a kart (a pedált) a kiindulási helyzetbe. A működtetés befejezését követően javasoljuk, hogy használja a CHIPBLOWER funkciót. A mikromotor teljesítménye a - < / > + gombok segítségével 0-100% közötti tartományban szabályozható, amennyiben a kiválasztott kézidarab nyugalmi állapotban van, illetve ha a kézidarab használatával egyidejűleg a lábkapcsoló karja vagy pedálja a maximális helyzetben található. A kézidarabbal való munka folyamán a teljesítmény folyamatosan módosítható a lábkapcsoló karjának/pedáljának segítségével, analóg üzemmódban 0 és a beállított határérték közötti tartományban. Amikor a motor működési ideje eléri az olajozási intervallumot (20 perc), a kijelzőn az!olaj! felirat jelenik meg és hangjelzés hallatszik. Ez megismétlődik a kézidarab minden újabb használatánál mindaddig, amíg az olajozás szükségességére vonatkozó feliratot nem törli az!olaj! felirat megnyomásával. Mikromotor AC MX, MX2, MCX (Bien Air) MX mikromotor kijelzője AC Motor 1 Prog 0 o/min: :1 T = 3,50 Ncm atf = 3,5s Víz = 60%!Olaj! Motor üzemmód A mikromotor kiemelését követően megjelennek a beállítási adatok. Ezek értelmezése a következő: A memóriába 10 különböző paraméter-beállítást menthet el. A paramétereket a Prog elölés lenyomásával választhatja ki, majd pedig a - < / > + gombok segítségével beállíthatja a kívánt értéket. A paraméter megjegyzéséhez először a kívánt program számát válassza meg, ezután állítsa be a paramétereket. Az elmentéshez a szerkesztés befejeztével nyomja meg az OK gombot és a gombot. Amennyiben egy kiemelt eszköz esetében megváltoztatjuk a kijelzőn valamelyik paramétert anélkül, hogy ezután megnyomnánk a gombot, a megváltozott paramétert a rendszer ideiglenesen elmenti. Ez a változtatás mindaddig mentve marad, amíg nem változtatjuk meg az eszköz programját (Prog 0 9). A változás elmentésre kerül a fogászati kezelőegység ki-és bekapcsolása esetén is. Ha az ideiglenes beállítást törölni kívánja, nyomja meg a Prog feliratot és a megváltoztatott adatok az adott program eredeti beállításához kerülnek vissza. hu_da370-da380_2013_03 22/53

23 Amennyiben a paraméterek változását el kívánja menteni örökre a megfelelő programba, a változtatás elvégzése után nyomja meg a gombot. 1 : 1 átviteli arány A 1:1 lenyomásával, majd ezt követően a - < / > + állítógombok ismételt lenyomásával a kívánt érték módosul. A kívánt érték elmentéséhez a szerkesztés befejeztével nyomja meg az OK gombot és a gombot. Az átviteli arányok: 1:5; 1:4; 1:2; 1:1; 2:1; 7:1; 10:1; 20:1; 30:1; 100:1; 128:1. Az arány módosításakor a berendezés újraszámolja a mikro motor megjelenített fordulatszámát és fordító nyomatékát. o/min = az eszköz fordulatszáma A lenyomásával majd ezt követően a - < / > + állítógombok ismételt lenyomásával a kívánt érték módosul. A kívánt érték elmentéséhez fejezze be a szerkesztést és nyomja be az OK gombot, majd pedig a gombot. A mikromotor működése folyamán a fordulatszám reális értéke jelenik meg. T : 3,50 Ncm betáplált fordulatszám-határérték (0,35 3,50 1:1) A 3,50 majd ezt követően a - < / > + állítógombok ismételt lenyomásával a kívánt érték módosul. A kívánt érték elmentéséhez a szerkesztés befejeztével nyomja meg az OK gombot és a gombot. A megjelenített érték függ a beállított átviteli aránytól. A motor üzemmódja a gomb lenyomásával változtathatja a mikromotor üzemmódját Normál / ARev / AFor között. Normál üzemmód Az MX motor vezérlése megegyezik a hagyományos mikromotoréval, azzal a különbséggel, hogy a fordulatszám állítható, és a T jelzés segítségével szabályozható a fordulatnyomaték határértéke. Az üzemmód elmentéséhez fejezze be a szerkesztést, majd nyomja meg az OK gombot, és a gombot. Auto-reverz üzemmód - ARev Amint a mikromotor elérte a beállított fordítónyomaték határértékét, ellentétes irányban kezd el forogni (baloldali forgás) a lábkapcsoló kioldásáig. A visszautas forgást a készülék fényének villogása és a kijelzőn megjelenő R jelzés jelzi. Az üzemmód elmentéséhez fejezze be a szerkesztést, majd nyomja meg az OK gombot, és a gombot. Auto-forward üzemmód - AFor Amikor a mikromotor elérte a beállított fordítónyomaték határértékét, ellentétes irányban kezd el forogni (baloldali forgás) a kioldódásig, ezt követően tartja ezt az irányt a beállított időtartam elteltéig, pl. atf = 3,5 s, majd pedig visszáll az eredeti irányba (jobboldali forgás). Ez a folyamat a lábkapcsoló kioldásáig ismétlődik. Az ellentétes irányú üzemmódot a készülék fényének villogása és a képernyőn megjelenő R jelzés jelzi, az atf időtartam alatt pedig hangjel szól. Ebben az üzemmódban szabályozható a visszautas működés időtartama: x,x s. A 3,5s felirat megnyomásával, majd ezt követően a - < / > + állítógombok ismételt megnyomásával módosíthatja a kívánt értéket. Az elmentéshez fejezze be a szerkesztést, majd nyomja meg az OK gombot, és a gombot a mikromotor fordulatszámának rögzített alapértelmezése. A gomb lenyomásával beállítható a o/min = 5000 érték. A megjelenített adat függ a megválasztott átviteli aránytól. hu_da370-da380_2013_03 23/53

24 20000 a mikromotor fordulatszámának rögzített alapértelmezése. A gomb lenyomásával beállítható a o/min = érték. A megjelenített adat függ a megválasztott átviteli aránytól a mikromotor fordulatszámának rögzített alapértelmezése. A gomb lenyomásával beállítható a o/min = érték. A megjelenített adat függ a megválasztott átviteli aránytól. Víz = 60 % - hűtővíz mennyisége. A 60 % gomb lenyomásával és majd ezt követően a - < / > + állítógombok ismételt megnyomásával módosíthatja a kívánt értéket. Az elmentéshez fejezze be a szerkesztést, majd nyomja meg az OK gombot, és a gombot. Hűt. Víz vízzel való hűtés bekapcsolva, a gomb ismételt megnyomásakor megjelenik: Porlasztó = xx % - porlasztóval való hűtés bekapcsolva A xy % és majd ezt követően a - < / > + állítógombok ismételt megnyomásával módosíthatja a kívánt értéket. Az elmentéshez fejezze be a szerkesztést, majd nyomja meg az OK gombot, és a gombot. Hűt. Porlasztó víz-levegő keverékkel való hűtés bekapcsolva, a gomb ismételt megnyomásakor megjelenik: Hűt. Kikapcs hűtés kikapcsolva, gomb ismételt megnyomásakor megjelenik: Hűt. Levegő levegővel való hűtés bekapcsolva. Világítás a készülék megvilágításának be/kikapcsolása A gomb megnyomásával állítható a kézidarab megvilágítása - ON. A gomb ismételt megnyomása kikapcsolja a kézidarab megvilágítását. OFF A fényforrás intenzitását a szervizmenüben állíthatjuk be. Reverz Lenyomásával megfordul a mikromotor fordulatának iránya. A gombon ezzel egyidejűleg megjelenik az R jelzés. A gomb csupán akkor aktív, ha a lábkapcsoló karja vagy pedálja nyugalmi állapotban van. FúvásBekapcs. a kézidarab automatikus átfúvása levegővel megközelítőleg 0,5 másodperc alatt, miután a lábkapcsoló karja/pedálja újra nyugalmi állapotba kerül. A gomb megnyomásakor megjelenik: FúvásKikapcs. a kézidarab automatikus, levegővel való átfúvásának kikapcsolása azután, hogy a lábkapcsoló karja/pedálja nyugalmi állapotba került. A gomb lenyomásakor visszakerülünk a FúvásBekapcs állapotba. A pedál analóg üzemmódja Azt jelzi, hogy a pedál analóg üzemmódban működik, vagyis a szabályozandó mértékegység egyenesen arányos a pedál kilengésével. A gomb megnyomásakor a következő jelenik meg: A pedál diszkrét üzemmódja Jelzi, hogy a pedál ON/OFF üzemmódban működik, vagyis a szabályozandó mértékegység a pedál billentésével ugrásszerűen nyugalmi állapotból a maximális beállított értékre változik, és ezt követően a pedál helyzete nem befolyásolja ezt az értéket. A gomb lenyomásával visszakerülünk az analóg üzemmódba. OK A paraméterek szerkesztésének befejezése hu_da370-da380_2013_03 24/53

25 Amennyiben a szerkesztésnél/ az adatok módosításánál az aktivált paraméter 4 másodpercen belül nem változik, a megjelenített érték kerül elmentésre, és a gomb inaktív marad. A gomb aktiválása annak ismételt lenyomásával történik. A mikromotor a kiemelését követően a lábkapcsoló pedáljának jobbra tolásával, illetve a kombinált lábkapcsoló megnyomásával lép működésbe. A mikromotor teljesítménye a pedál teljes kilengésénél a kijelzőn látható. A működtetés befejezéséhez állítsa vissza a kart (a pedált) a kiindulási helyzetbe. A működtetés befejezését követően javasoljuk, hogy használja a CHIPBLOWER funkciót. A mikromotor teljesítménye a - < / > + gombok segítségével 0-100% közötti tartományban szabályozható, amennyiben a kiválasztott kézidarab nyugalmi állapotban van, illetve ha a kézidarab használatával egyidejűleg a lábkapcsoló karja vagy pedálja a maximális helyzetben található. A kézidarabbal való munka folyamán a teljesítmény folyamatosan módosítható a lábkapcsoló karjának/pedáljának segítségével, analóg üzemmódban 0 és a beállított határérték közötti tartományban. Amikor a motor működési ideje eléri az olajozási intervallumot (20 perc), a kijelzőn az!olaj! felirat jelenik meg és hangjelzés hallatszik. Ez megismétlődik a kézidarab minden újabb használatánál mindaddig, amíg az olajozás szükségességére vonatkozó feliratot nem törli az!olaj! felirat megnyomásával. Az MX motor működése alatt a motor állapota megfigyelés alatt áll és hiba észlelése esetén az orvos kijelzőjén az alábbi hibajelek jelennek meg: Hiba + felirat Kommunikáció, vagy A motor nincs csatlakoztatva, vagy Túlfeszültség, vagy Alulfeszültség, vagy Túlmegedés *Megjegyzés Az egyes ábrák elérhetősége a kijelzőn és a különböző paraméterek beállításának lehetősége a használt motor típusától függ. Az eszköz használata előtt szükséges megismerkedni annak lehetőségeivel az eszköz gyártója által szolgáltatott adatok alapján. Mikromotor AC NLX (NSK) MX mikromotor kijelzője AC Motor 1 Prog 0 o/min: :1 T = 4,00 Ncm atf = 1,0s Víz = 60%!Olaj! Motor üzemmód hu_da370-da380_2013_03 25/53
