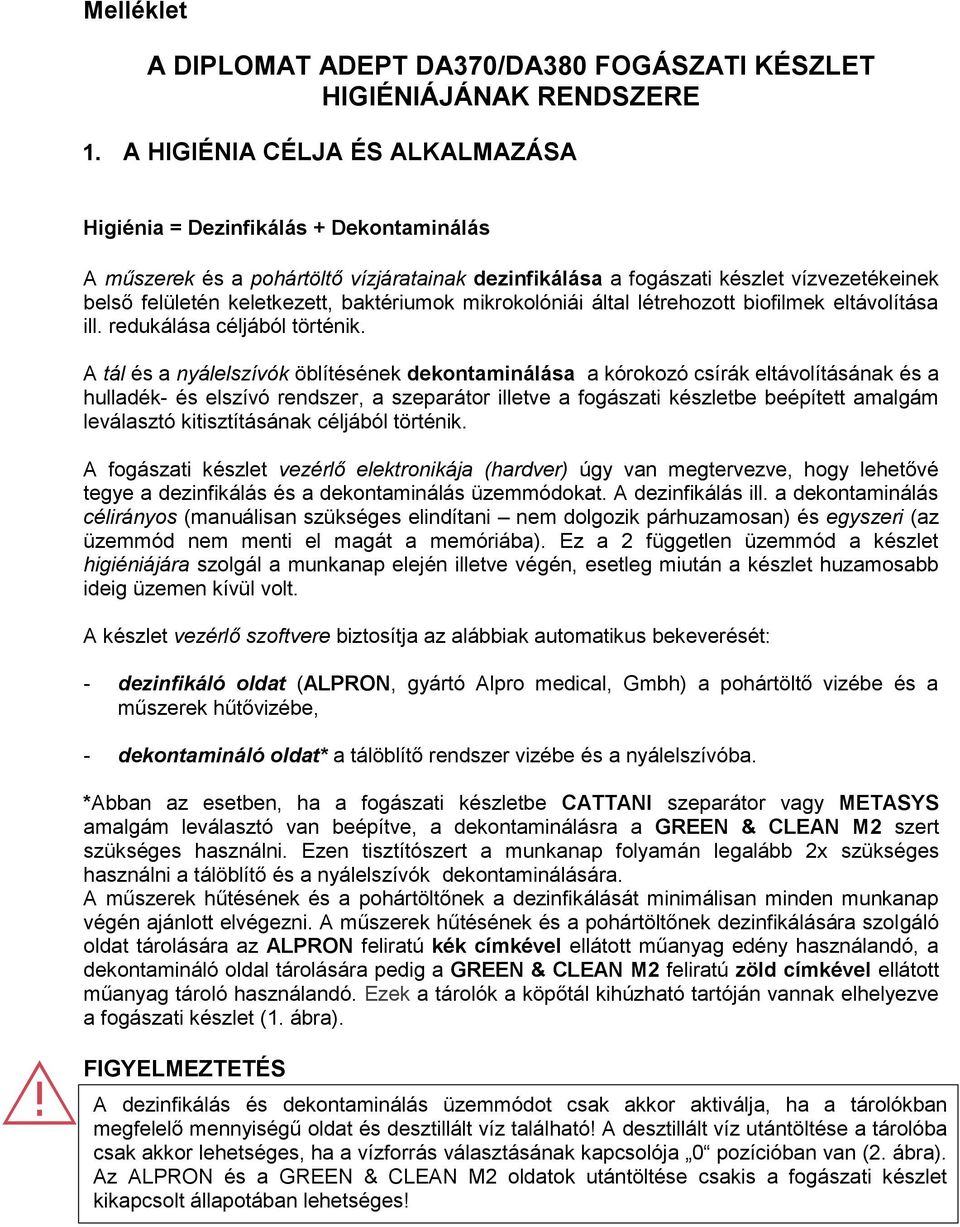

1 Melléklet A DIPLOMAT ADEPT DA370/DA380 FOGÁSZATI KÉSZLET HIGIÉNIÁJÁNAK RENDSZERE 1. A HIGIÉNIA CÉLJA ÉS ALKALMAZÁSA Higiénia = Dezinfikálás + Dekontaminálás A műszerek és a pohártöltő vízjáratainak dezinfikálása a fogászati készlet vízvezetékeinek belső felületén keletkezett, baktériumok mikrokolóniái által létrehozott biofilmek eltávolítása ill. redukálása céljából történik. A tál és a nyálelszívók öblítésének dekontaminálása a kórokozó csírák eltávolításának és a hulladék- és elszívó rendszer, a szeparátor illetve a fogászati készletbe beépített amalgám leválasztó kitisztításának céljából történik. A fogászati készlet vezérlő elektronikája (hardver) úgy van megtervezve, hogy lehetővé tegye a dezinfikálás és a dekontaminálás üzemmódokat. A dezinfikálás ill. a dekontaminálás célirányos (manuálisan szükséges elindítani nem dolgozik párhuzamosan) és egyszeri (az üzemmód nem menti el magát a memóriába). Ez a 2 független üzemmód a készlet higiéniájára szolgál a munkanap elején illetve végén, esetleg miután a készlet huzamosabb ideig üzemen kívül volt. A készlet vezérlő szoftvere biztosítja az alábbiak automatikus bekeverését: - dezinfikáló oldat (ALPRON, gyártó Alpro medical, Gmbh) a pohártöltő vizébe és a műszerek hűtővizébe, - dekontamináló oldat* a tálöblítő rendszer vizébe és a nyálelszívóba. *Abban az esetben, ha a fogászati készletbe CATTANI szeparátor vagy METASYS amalgám leválasztó van beépítve, a dekontaminálásra a GREEN & CLEAN M2 szert szükséges használni. Ezen tisztítószert a munkanap folyamán legalább 2x szükséges használni a tálöblítő és a nyálelszívók dekontaminálására. A műszerek hűtésének és a pohártöltőnek a dezinfikálását minimálisan minden munkanap végén ajánlott elvégezni. A műszerek hűtésének és a pohártöltőnek dezinfikálására szolgáló oldat tárolására az ALPRON feliratú kék címkével ellátott műanyag edény használandó, a dekontamináló oldal tárolására pedig a GREEN & CLEAN M2 feliratú zöld címkével ellátott műanyag tároló használandó. Ezek a tárolók a köpőtál kihúzható tartóján vannak elhelyezve a fogászati készlet (1. ábra). FIGYELMEZTETÉS A dezinfikálás és dekontaminálás üzemmódot csak akkor aktiválja, ha a tárolókban megfelelő mennyiségű oldat és desztillált víz található! A desztillált víz utántöltése a tárolóba csak akkor lehetséges, ha a vízforrás választásának kapcsolója 0 pozícióban van (2. ábra). Az ALPRON és a GREEN & CLEAN M2 oldatok utántöltése csakis a fogászati készlet kikapcsolt állapotában lehetséges!

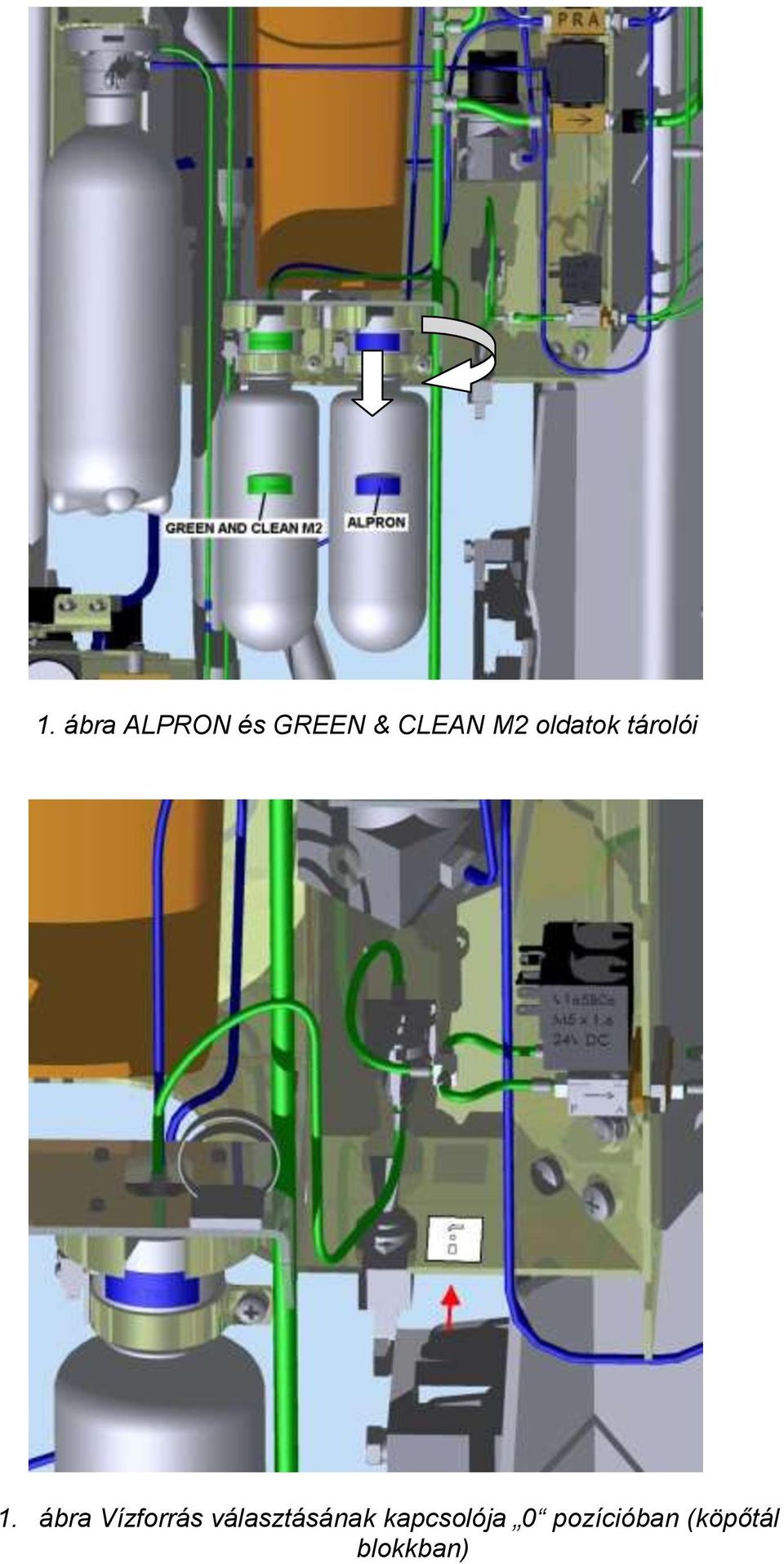

2 1. ábra ALPRON és GREEN & CLEAN M2 oldatok tárolói 1. ábra Vízforrás választásának kapcsolója 0 pozícióban (köpőtál blokkban)

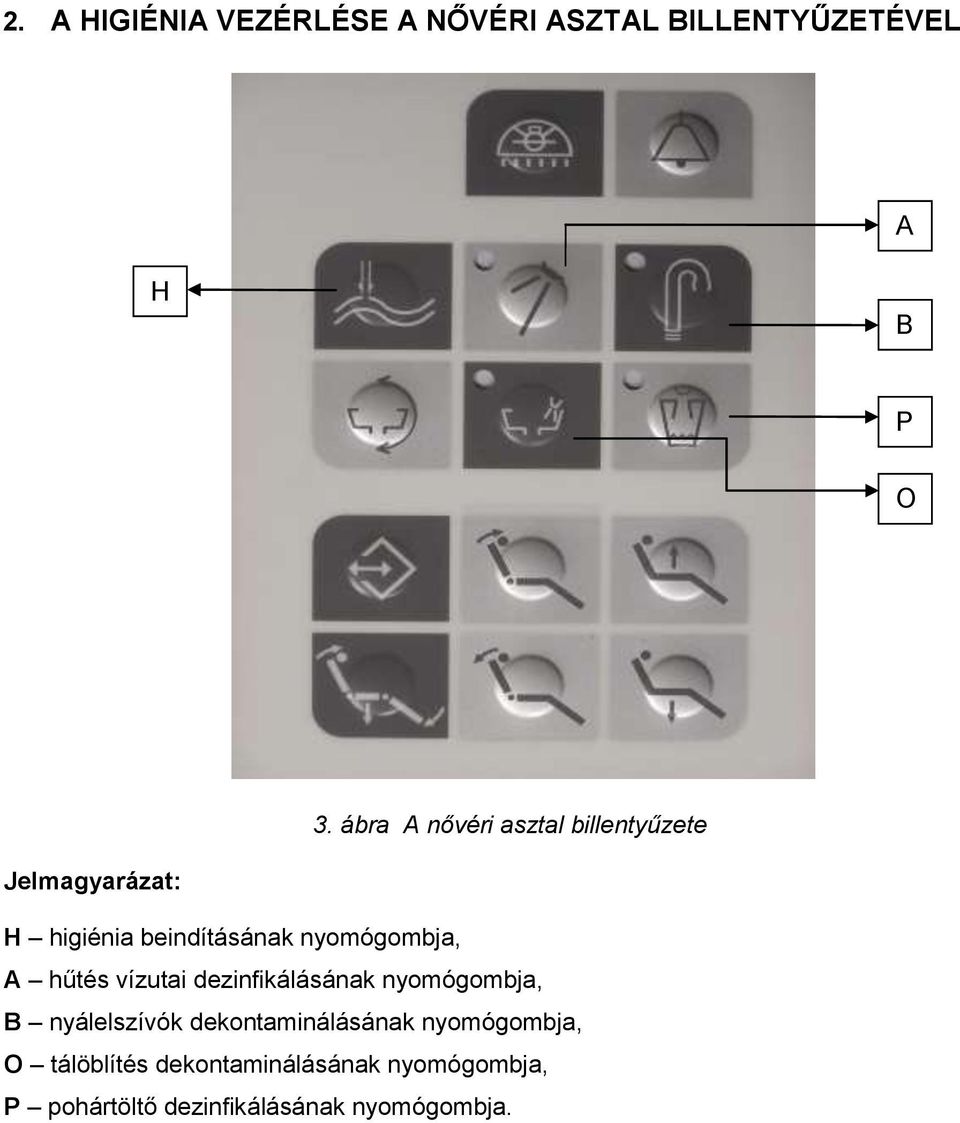

3 2. A HIGIÉNIA VEZÉRLÉSE A NŐVÉRI ASZTAL BILLENTYŰZETÉVEL A H B P O 3. ábra A nővéri asztal billentyűzete Jelmagyarázat: H higiénia beindításának nyomógombja, A hűtés vízutai dezinfikálásának nyomógombja, B nyálelszívók dekontaminálásának nyomógombja, O tálöblítés dekontaminálásának nyomógombja, P pohártöltő dezinfikálásának nyomógombja.

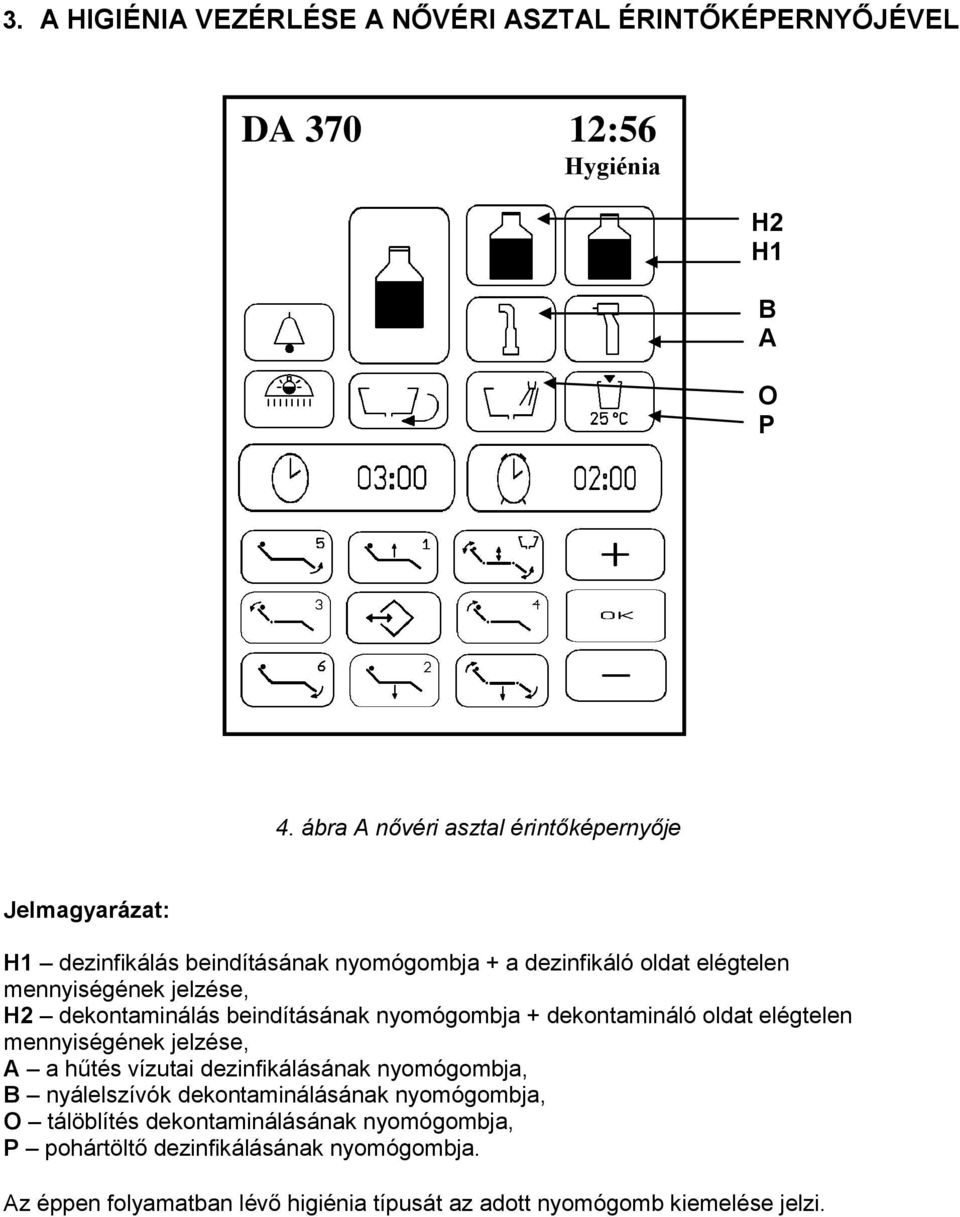

4 3. A HIGIÉNIA VEZÉRLÉSE A NŐVÉRI ASZTAL ÉRINTŐKÉPERNYŐJÉVEL DA :56 Hygiénia H2 H1 B A O P 4. ábra A nővéri asztal érintőképernyője Jelmagyarázat: H1 dezinfikálás beindításának nyomógombja + a dezinfikáló oldat elégtelen mennyiségének jelzése, H2 dekontaminálás beindításának nyomógombja + dekontamináló oldat elégtelen mennyiségének jelzése, A a hűtés vízutai dezinfikálásának nyomógombja, B nyálelszívók dekontaminálásának nyomógombja, O tálöblítés dekontaminálásának nyomógombja, P pohártöltő dezinfikálásának nyomógombja. Az éppen folyamatban lévő higiénia típusát az adott nyomógomb kiemelése jelzi.

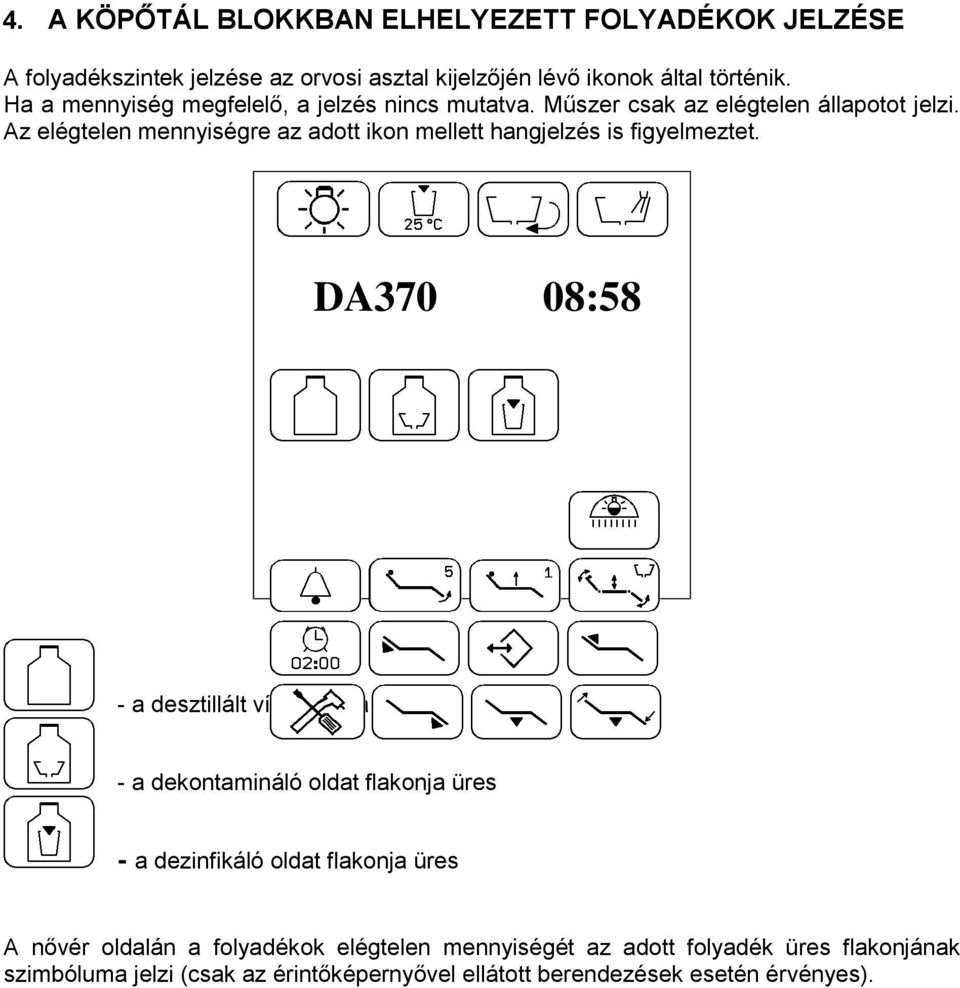

5 4. A KÖPŐTÁL BLOKKBAN ELHELYEZETT FOLYADÉKOK JELZÉSE A folyadékszintek jelzése az orvosi asztal kijelzőjén lévő ikonok által történik. Ha a mennyiség megfelelő, a jelzés nincs mutatva. Műszer csak az elégtelen állapotot jelzi. Az elégtelen mennyiségre az adott ikon mellett hangjelzés is figyelmeztet. DA370 08:58 - a desztillált víz flakonja üres - a dekontamináló oldat flakonja üres - a dezinfikáló oldat flakonja üres A nővér oldalán a folyadékok elégtelen mennyiségét az adott folyadék üres flakonjának szimbóluma jelzi (csak az érintőképernyővel ellátott berendezések esetén érvényes).

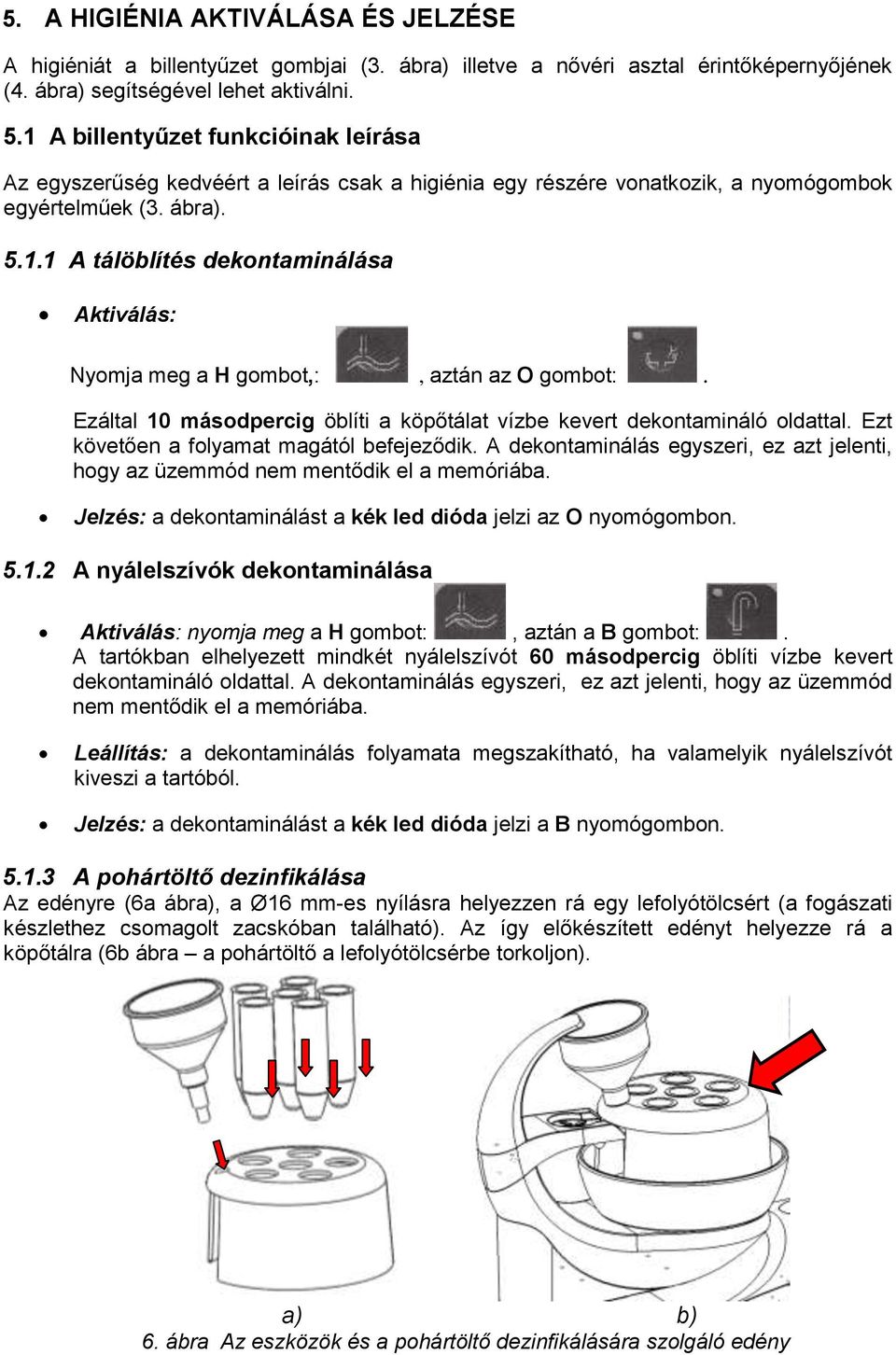

6 5. A HIGIÉNIA AKTIVÁLÁSA ÉS JELZÉSE A higiéniát a billentyűzet gombjai (3. ábra) illetve a nővéri asztal érintőképernyőjének (4. ábra) segítségével lehet aktiválni. 5.1 A billentyűzet funkcióinak leírása Az egyszerűség kedvéért a leírás csak a higiénia egy részére vonatkozik, a nyomógombok egyértelműek (3. ábra) A tálöblítés dekontaminálása Aktiválás: Nyomja meg a H gombot,:, aztán az O gombot:. Ezáltal 10 másodpercig öblíti a köpőtálat vízbe kevert dekontamináló oldattal. Ezt követően a folyamat magától befejeződik. A dekontaminálás egyszeri, ez azt jelenti, hogy az üzemmód nem mentődik el a memóriába. Jelzés: a dekontaminálást a kék led dióda jelzi az O nyomógombon A nyálelszívók dekontaminálása Aktiválás: nyomja meg a H gombot:, aztán a B gombot:. A tartókban elhelyezett mindkét nyálelszívót 60 másodpercig öblíti vízbe kevert dekontamináló oldattal. A dekontaminálás egyszeri, ez azt jelenti, hogy az üzemmód nem mentődik el a memóriába. Leállítás: a dekontaminálás folyamata megszakítható, ha valamelyik nyálelszívót kiveszi a tartóból. Jelzés: a dekontaminálást a kék led dióda jelzi a B nyomógombon A pohártöltő dezinfikálása Az edényre (6a ábra), a Ø16 mm-es nyílásra helyezzen rá egy lefolyótölcsért (a fogászati készlethez csomagolt zacskóban található). Az így előkészített edényt helyezze rá a köpőtálra (6b ábra a pohártöltő a lefolyótölcsérbe torkoljon). a) b) 6. ábra Az eszközök és a pohártöltő dezinfikálására szolgáló edény

7 Aktiválás: Nyomja meg a H gombot:, aztán P gombot:. Ezáltal beindítja a pohártöltő öblítését vízbe kevert dezinfikáló oldattal 5 másodpercig. A dezinfikálás egyszeri, ez azt jelenti, hogy az üzemmód nem mentődik el a memóriába. Jelzés: a dezinfikálást a kék led dióda jelzi a P nyomógombon. A töltő dezinfikálását minden munkanap végén ajánlott elvégezni. Ezután legalább 20 másodpercig tiszta vízzel öblítsük át a pohártöltőt (a P gomb megnyomásával). Ezt az átöblítést a következő munkanap elején ajánlott elvégezni A munkaeszközök hűtésének dezinfikálása Az edényen lévő 6 darab Ø36 mm-es nyílásba helyezze bele az eszközök tartóit (6a ábra). Az így előkészített edényt helyezze rá a köpőtálra (6b ábra). Válassza ki az eszközöket, melyek hűtésének vízutait dezinfikálni kívánja. Az eszközöket le kell csatolni a tömlőkről és a tömlőket helyezze a köpőtálon lévő edényen elhelyezett tartókba. Aktiválás: 7. ábra Nyomja meg a H gombot:, aztán az A gombot:. Ezáltal automatikusan beindul az eszközök hűtővezetékeinek dezinfikáló oldattal történő feltöltése. Az oldattal való töltés 30 másodpercig tart (megjelenik a jelentés 10a ábra). Ezután az összes szelep lezár és a beállított ideig tart az oldat hatása (megjelenik a jelentés 10b ábra). Miután ez az idő letelik, újra kinyílik az eszközök vizének összes szelepe és megkezdődik a 20 másodpercig tartó átöblítés (megjelenik a jelentés 10c ábra). Jelzés: a dezinfikálást a kék led dióda jelzi az A nyomógombon.

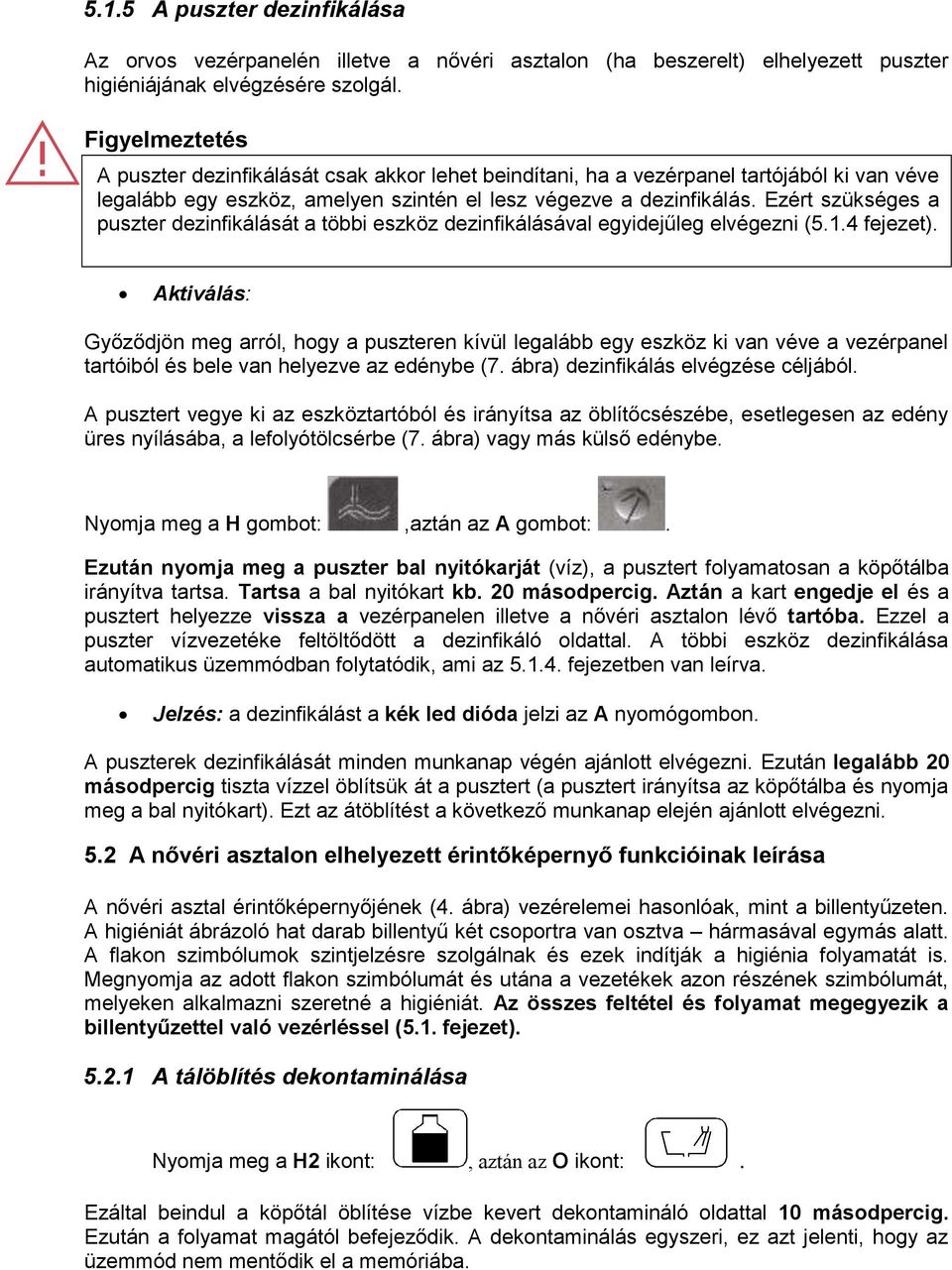

8 5.1.5 A puszter dezinfikálása Az orvos vezérpanelén illetve a nővéri asztalon (ha beszerelt) elhelyezett puszter higiéniájának elvégzésére szolgál. Figyelmeztetés A puszter dezinfikálását csak akkor lehet beindítani, ha a vezérpanel tartójából ki van véve legalább egy eszköz, amelyen szintén el lesz végezve a dezinfikálás. Ezért szükséges a puszter dezinfikálását a többi eszköz dezinfikálásával egyidejűleg elvégezni (5.1.4 fejezet). Aktiválás: Győződjön meg arról, hogy a puszteren kívül legalább egy eszköz ki van véve a vezérpanel tartóiból és bele van helyezve az edénybe (7. ábra) dezinfikálás elvégzése céljából. A pusztert vegye ki az eszköztartóból és irányítsa az öblítőcsészébe, esetlegesen az edény üres nyílásába, a lefolyótölcsérbe (7. ábra) vagy más külső edénybe. Nyomja meg a H gombot:,aztán az A gombot:. Ezután nyomja meg a puszter bal nyitókarját (víz), a pusztert folyamatosan a köpőtálba irányítva tartsa. Tartsa a bal nyitókart kb. 20 másodpercig. Aztán a kart engedje el és a pusztert helyezze vissza a vezérpanelen illetve a nővéri asztalon lévő tartóba. Ezzel a puszter vízvezetéke feltöltődött a dezinfikáló oldattal. A többi eszköz dezinfikálása automatikus üzemmódban folytatódik, ami az fejezetben van leírva. Jelzés: a dezinfikálást a kék led dióda jelzi az A nyomógombon. A puszterek dezinfikálását minden munkanap végén ajánlott elvégezni. Ezután legalább 20 másodpercig tiszta vízzel öblítsük át a pusztert (a pusztert irányítsa az köpőtálba és nyomja meg a bal nyitókart). Ezt az átöblítést a következő munkanap elején ajánlott elvégezni. 5.2 A nővéri asztalon elhelyezett érintőképernyő funkcióinak leírása A nővéri asztal érintőképernyőjének (4. ábra) vezérelemei hasonlóak, mint a billentyűzeten. A higiéniát ábrázoló hat darab billentyű két csoportra van osztva hármasával egymás alatt. A flakon szimbólumok szintjelzésre szolgálnak és ezek indítják a higiénia folyamatát is. Megnyomja az adott flakon szimbólumát és utána a vezetékek azon részének szimbólumát, melyeken alkalmazni szeretné a higiéniát. Az összes feltétel és folyamat megegyezik a billentyűzettel való vezérléssel (5.1. fejezet) A tálöblítés dekontaminálása Nyomja meg a H2 ikont:, aztán az O ikont:. Ezáltal beindul a köpőtál öblítése vízbe kevert dekontamináló oldattal 10 másodpercig. Ezután a folyamat magától befejeződik. A dekontaminálás egyszeri, ez azt jelenti, hogy az üzemmód nem mentődik el a memóriába.

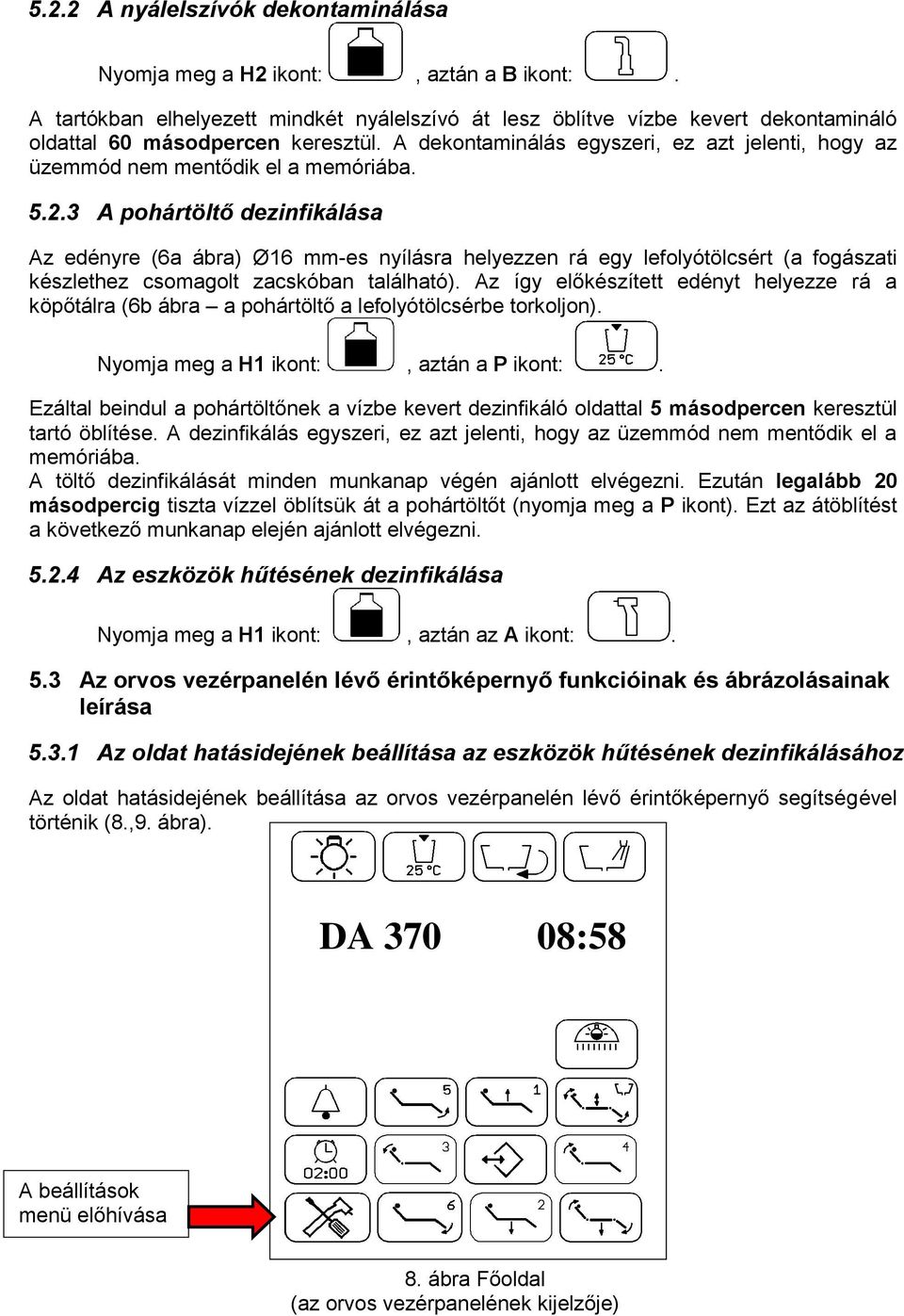

9 5.2.2 A nyálelszívók dekontaminálása Nyomja meg a H2 ikont:, aztán a B ikont:. A tartókban elhelyezett mindkét nyálelszívó át lesz öblítve vízbe kevert dekontamináló oldattal 60 másodpercen keresztül. A dekontaminálás egyszeri, ez azt jelenti, hogy az üzemmód nem mentődik el a memóriába A pohártöltő dezinfikálása Az edényre (6a ábra) Ø16 mm-es nyílásra helyezzen rá egy lefolyótölcsért (a fogászati készlethez csomagolt zacskóban található). Az így előkészített edényt helyezze rá a köpőtálra (6b ábra a pohártöltő a lefolyótölcsérbe torkoljon). Nyomja meg a H1 ikont:, aztán a P ikont:. Ezáltal beindul a pohártöltőnek a vízbe kevert dezinfikáló oldattal 5 másodpercen keresztül tartó öblítése. A dezinfikálás egyszeri, ez azt jelenti, hogy az üzemmód nem mentődik el a memóriába. A töltő dezinfikálását minden munkanap végén ajánlott elvégezni. Ezután legalább 20 másodpercig tiszta vízzel öblítsük át a pohártöltőt (nyomja meg a P ikont). Ezt az átöblítést a következő munkanap elején ajánlott elvégezni Az eszközök hűtésének dezinfikálása Nyomja meg a H1 ikont:, aztán az A ikont:. 5.3 Az orvos vezérpanelén lévő érintőképernyő funkcióinak és ábrázolásainak leírása Az oldat hatásidejének beállítása az eszközök hűtésének dezinfikálásához Az oldat hatásidejének beállítása az orvos vezérpanelén lévő érintőképernyő segítségével történik (8.,9. ábra). DA :58 A beállítások menü előhívása 8. ábra Főoldal (az orvos vezérpanelének kijelzője)

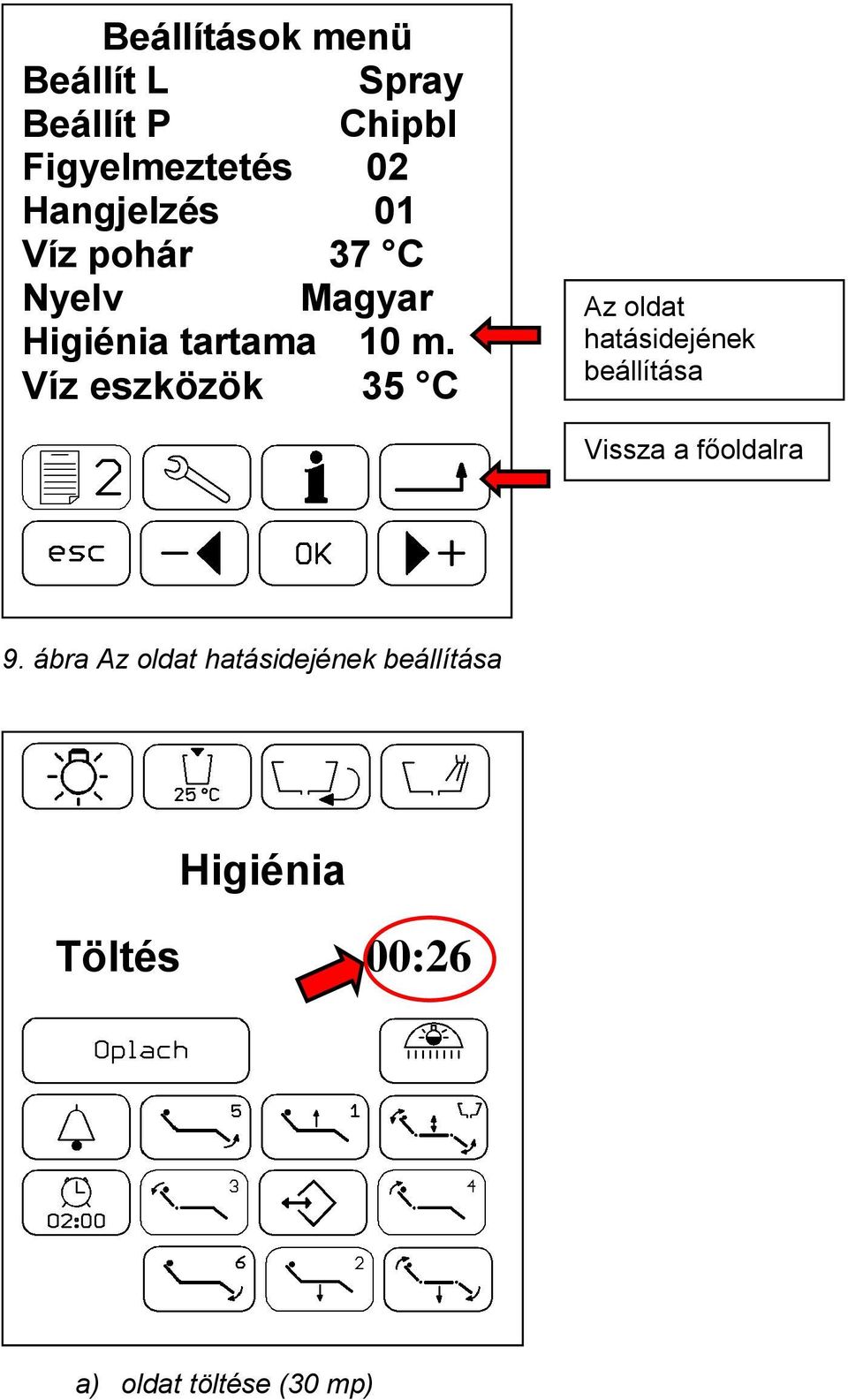

10 Beállítások menü Beállít L Spray Beállít P Chipbl Figyelmeztetés 02 Hangjelzés 01 Víz pohár 37 C Nyelv Magyar Higiénia tartama 10 m. Víz eszközök 35 C Az oldat hatásidejének beállítása Vissza a főoldalra 9. ábra Az oldat hatásidejének beállítása Higiénia Töltés 00:26 a) oldat töltése (30 mp)

11 Higiénia Várakozás 09:56 Higiénia Öblítés 00:16 b) oldat hatása (max. 240 perc) c) átöblítés (20 mp) 10. ábra Ábrázolások az orvos kijelzőjén az eszközök hűtésének higiéniája folyamán Az eszközök hűtésének a dezinfikálásának megszakítása Ha bármikor az eszközök higiéniája folyamán a készlet kikapcsolása, a higiénia megszakítása, a tömlők kiemelése vagy a már kiemelt tömlők visszahelyezése történik, az orvos kijelzőjén megjelenik a jelentés (11. ábra). Ebben az esetben az Öblítés ikon megnyomásával átöblítéssel be kell fejezni a higiénia üzemmódot. Higiénia Megszakítás 09: ábra Az eltelt idő ábrázolása az eszközök hűtésének a dezinfikálásának megszakításakor

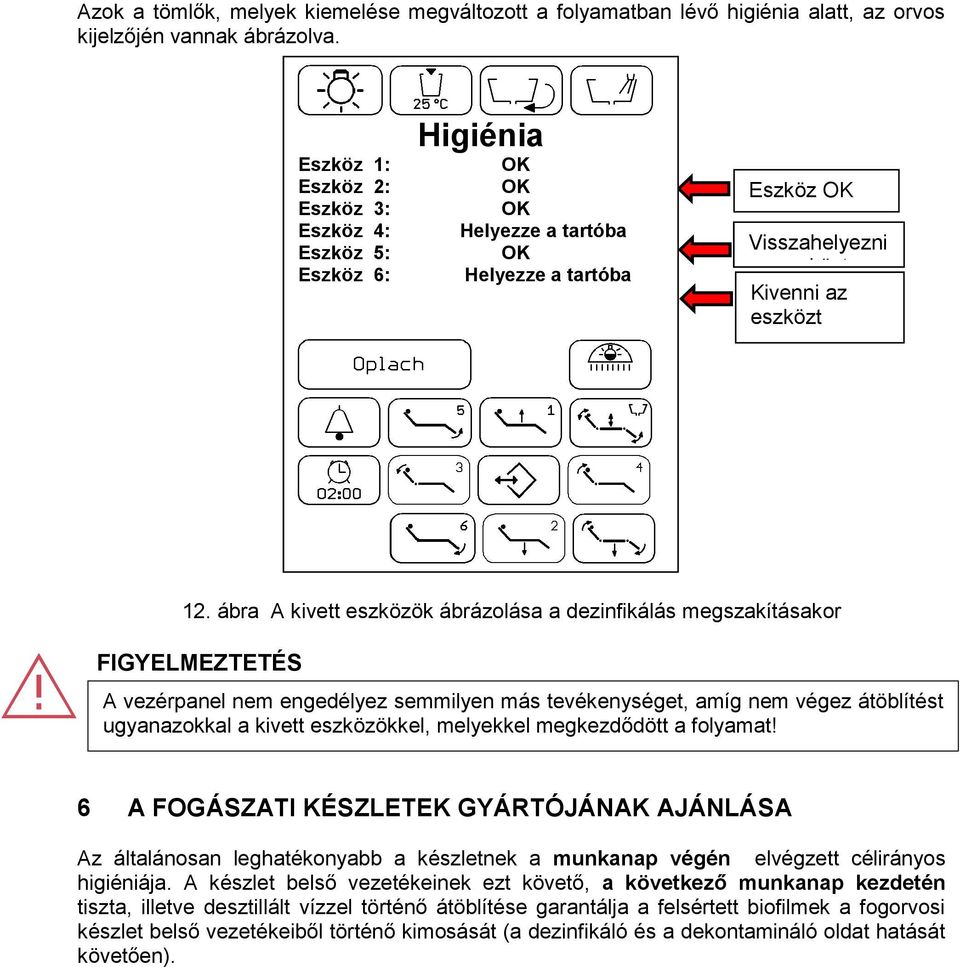

12 Azok a tömlők, melyek kiemelése megváltozott a folyamatban lévő higiénia alatt, az orvos kijelzőjén vannak ábrázolva. Eszköz 1: Eszköz 2: Eszköz 3: Eszköz 4: Eszköz 5: Eszköz 6: Higiénia OK OK OK Helyezze a tartóba OK Helyezze a tartóba Eszköz OK Visszahelyezni az eszközt Kivenni az eszközt 12. ábra A kivett eszközök ábrázolása a dezinfikálás megszakításakor FIGYELMEZTETÉS A vezérpanel nem engedélyez semmilyen más tevékenységet, amíg nem végez átöblítést ugyanazokkal a kivett eszközökkel, melyekkel megkezdődött a folyamat! 6 A FOGÁSZATI KÉSZLETEK GYÁRTÓJÁNAK AJÁNLÁSA Az általánosan leghatékonyabb a készletnek a munkanap végén elvégzett célirányos higiéniája. A készlet belső vezetékeinek ezt követő, a következő munkanap kezdetén tiszta, illetve desztillált vízzel történő átöblítése garantálja a felsértett biofilmek a fogorvosi készlet belső vezetékeiből történő kimosását (a dezinfikáló és a dekontamináló oldat hatását követően).
