KPD672 H.264 DVR Felhasználói kézikönyv

Átírás

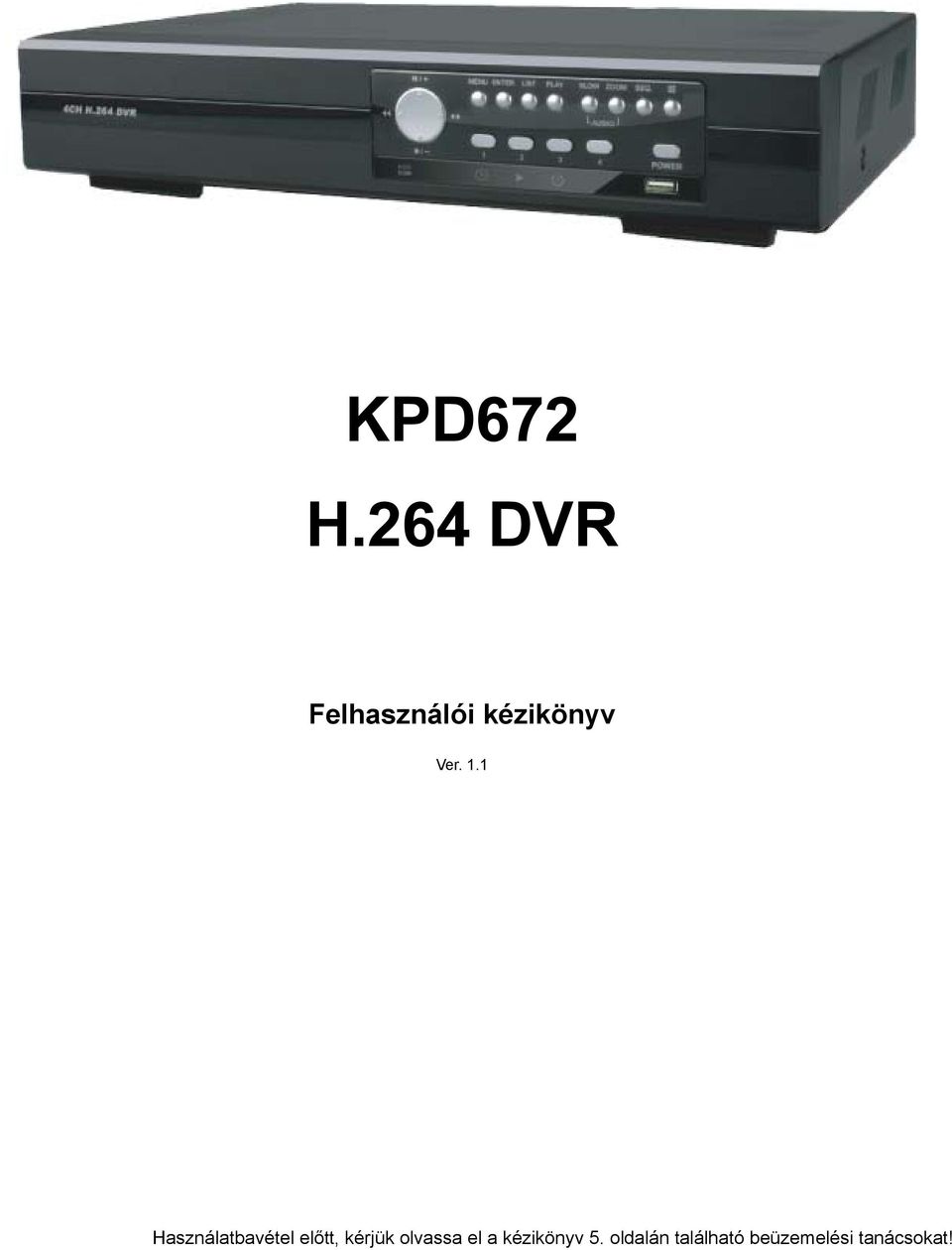

1 KPD672 H.264 DVR Felhasználói kézikönyv Ver. 1.1 Használatbavétel előtt, kérjük olvassa el a kézikönyv 5. oldalán található beüzemelési tanácsokat!

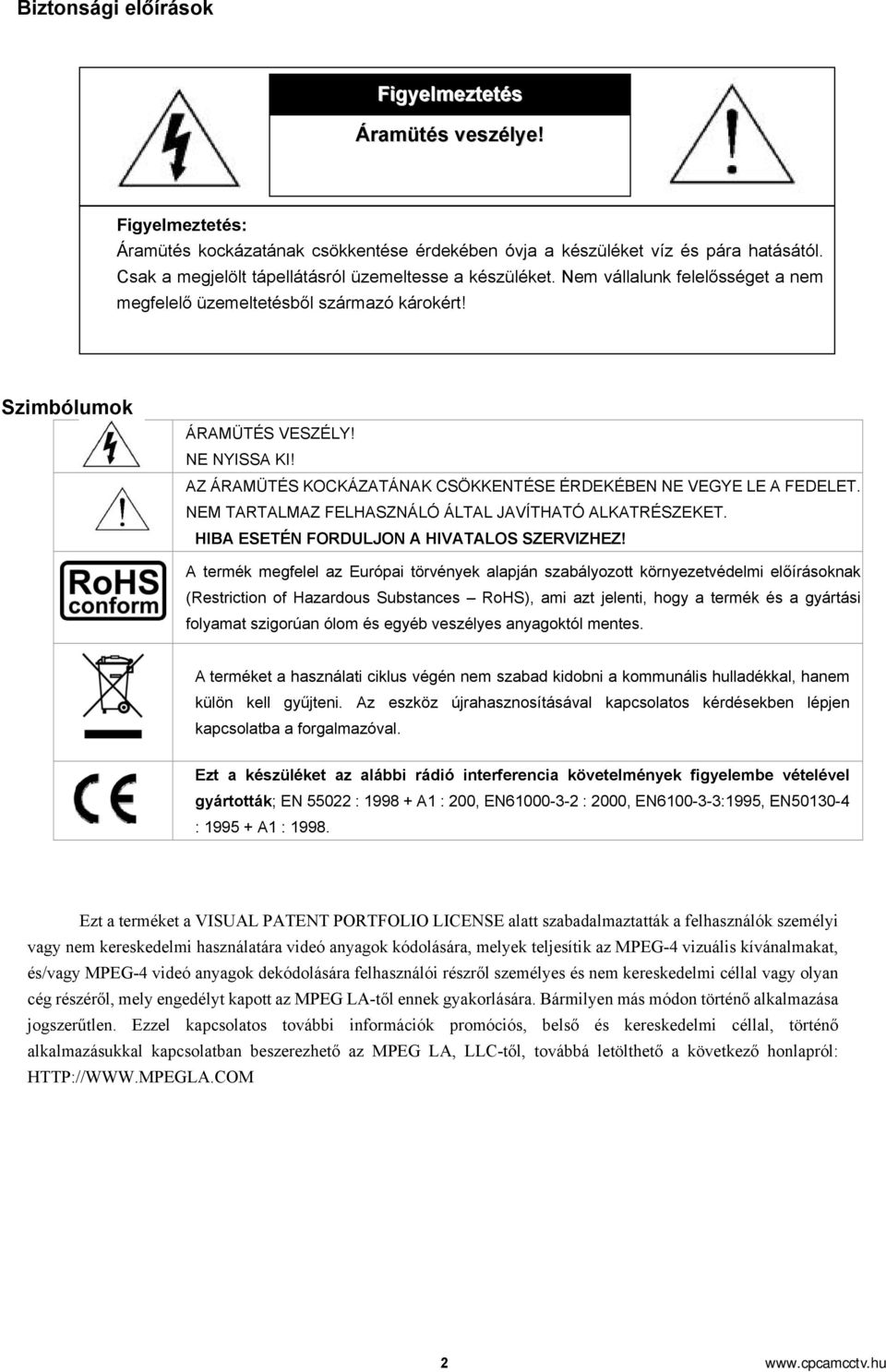

2 Biztonsági előírások Figyelmeztetés Áramütés veszélye! Figyelmeztetés: Áramütés kockázatának csökkentése érdekében óvja a készüléket víz és pára hatásától. Csak a megjelölt tápellátásról üzemeltesse a készüléket. Nem vállalunk felelősséget a nem megfelelő üzemeltetésből származó károkért! Szimbólumok ÁRAMÜTÉS VESZÉLY! NE NYISSA KI! AZ ÁRAMÜTÉS KOCKÁZATÁNAK CSÖKKENTÉSE ÉRDEKÉN NE VEGYE LE A FEDELET. NEM TARTALMAZ FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ ALKATRÉSZEKET. HIBA ESETÉN FORDULJON A HIVATALOS SZERVIZHEZ! A termék megfelel az Európai törvények alapján szabályozott környezetvédelmi előírásoknak (Restriction of Hazardous Substances RoHS), ami azt jelenti, hogy a termék és a gyártási folyamat szigorúan ólom és egyéb veszélyes anyagoktól mentes. A terméket a használati ciklus végén nem szabad kidobni a kommunális hulladékkal, hanem külön kell gyűjteni. Az eszköz újrahasznosításával kapcsolatos kérdésekben lépjen kapcsolatba a forgalmazóval. Ezt a készüléket az alábbi rádió interferencia követelmények figyelembe vételével gyártották; EN : A1 : 200, EN : 2000, EN :1995, EN : A1 : Ezt a terméket a VISUAL PATENT PORTFOLIO LICENSE alatt szabadalmaztatták a felhasználók személyi vagy nem kereskedelmi használatára videó anyagok kódolására, melyek teljesítik az MPEG-4 vizuális kívánalmakat, és/vagy MPEG-4 videó anyagok dekódolására felhasználói részről személyes és nem kereskedelmi céllal vagy olyan cég részéről, mely engedélyt kapott az MPEG LA-től ennek gyakorlására. Bármilyen más módon történő alkalmazása jogszerűtlen. Ezzel kapcsolatos további információk promóciós, belső és kereskedelmi céllal, történő alkalmazásukkal kapcsolatban beszerezhető az MPEG LA, LLC-től, továbbá letölthető a következő honlapról: 2

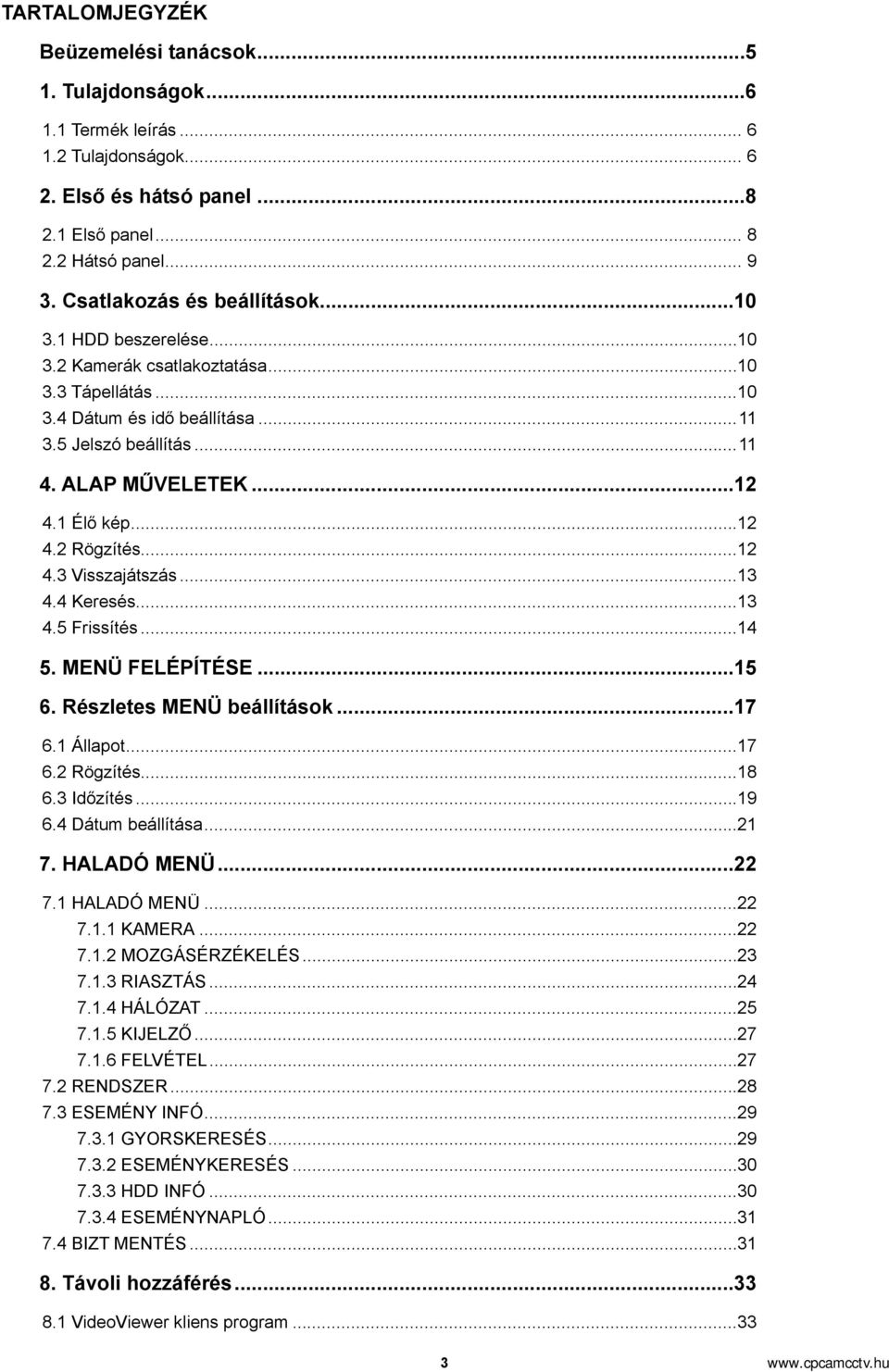

3 TARTALOMJEGYZÉK Beüzemelési tanácsok Tulajdonságok Termék leírás Tulajdonságok Első és hátsó panel Első panel Hátsó panel Csatlakozás és beállítások HDD beszerelése Kamerák csatlakoztatása Tápellátás Dátum és idő beállítása Jelszó beállítás ALAP MŰVELETEK Élő kép Rögzítés Visszajátszás Keresés Frissítés MENÜ FELÉPÍTÉSE Részletes MENÜ beállítások Állapot Rögzítés Időzítés Dátum beállítása HALADÓ MENÜ HALADÓ MENÜ KAMERA MOZGÁSÉRZÉKELÉS RIASZTÁS HÁLÓZAT KIJELZŐ FELVÉTEL RENDSZER ESEMÉNY INFÓ GYORSKERESÉS ESEMÉNYKERESÉS HDD INFÓ ESEMÉNYNAPLÓ BIZT MENTÉS Távoli hozzáférés VideoViewer kliens program

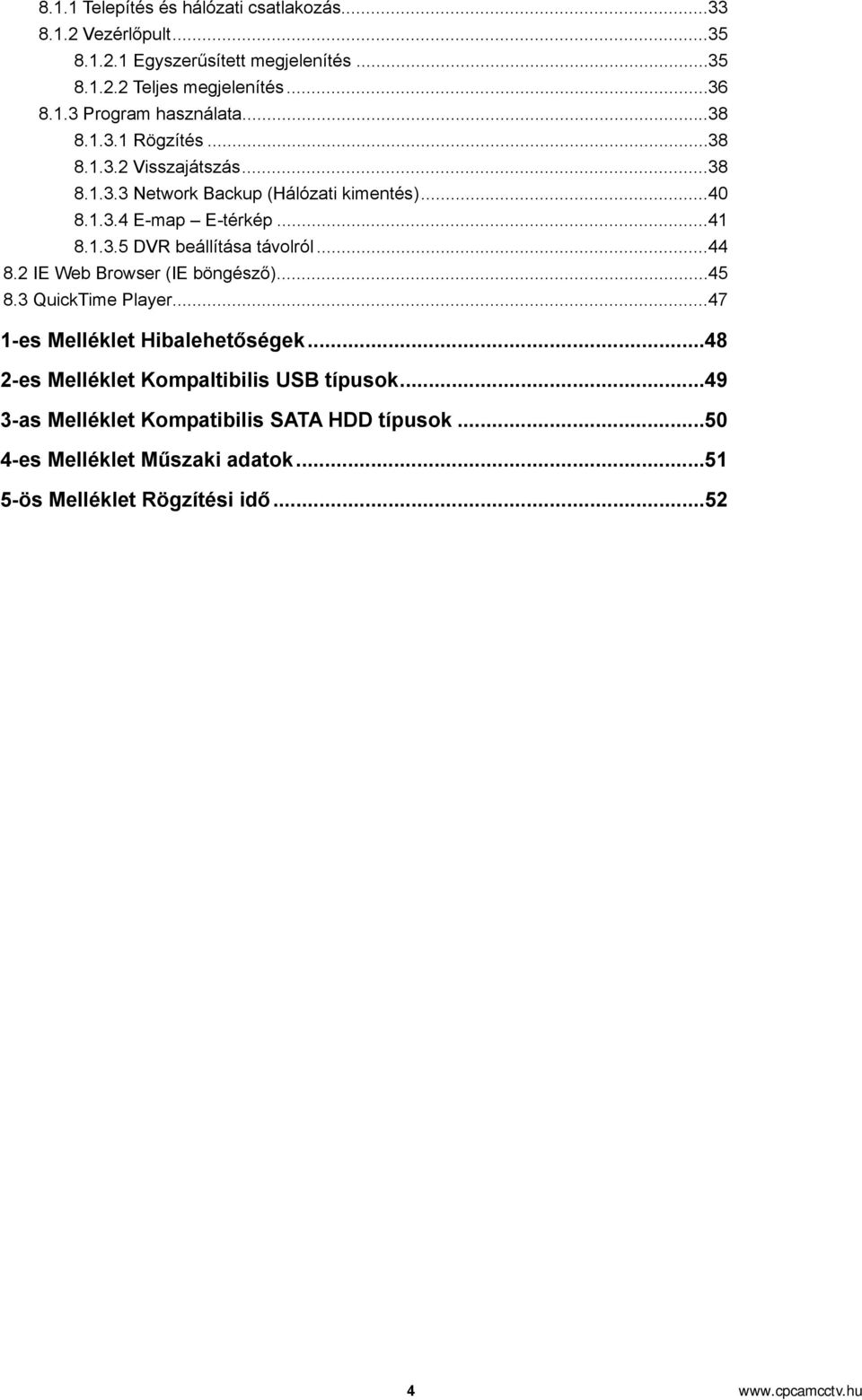

4 8.1.1 Telepítés és hálózati csatlakozás Vezérlőpult Egyszerűsített megjelenítés Teljes megjelenítés Program használata Rögzítés Visszajátszás Network Backup (Hálózati kimentés) E-map E-térkép DVR beállítása távolról IE Web Browser (IE böngésző) QuickTime Player es Melléklet Hibalehetőségek es Melléklet Kompaltibilis USB típusok as Melléklet Kompatibilis SATA HDD típusok es Melléklet Műszaki adatok ös Melléklet Rögzítési idő

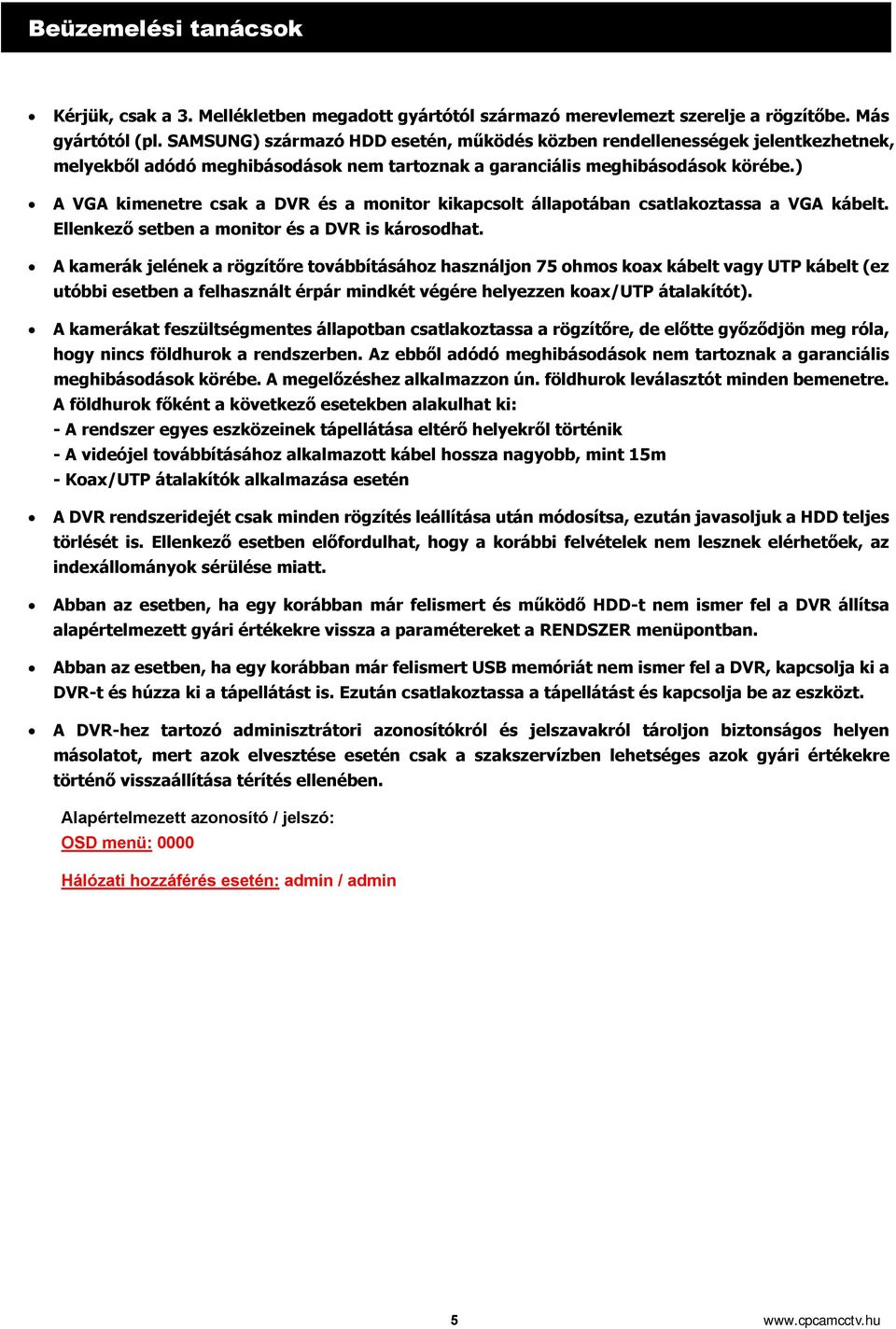

5 Beüzemelési tanácsok Kérjük, csak a 3. Mellékletben megadott gyártótól származó merevlemezt szerelje a rögzítőbe. Más gyártótól (pl. SAMSUNG) származó HDD esetén, működés közben rendellenességek jelentkezhetnek, melyekből adódó meghibásodások nem tartoznak a garanciális meghibásodások körébe.) A VGA kimenetre csak a DVR és a monitor kikapcsolt állapotában csatlakoztassa a VGA kábelt. Ellenkező setben a monitor és a DVR is károsodhat. A kamerák jelének a rögzítőre továbbításához használjon 75 ohmos koax kábelt vagy UTP kábelt (ez utóbbi esetben a felhasznált érpár mindkét végére helyezzen koax/utp átalakítót). A kamerákat feszültségmentes állapotban csatlakoztassa a rögzítőre, de előtte győződjön meg róla, hogy nincs földhurok a rendszerben. Az ebből adódó meghibásodások nem tartoznak a garanciális meghibásodások körébe. A megelőzéshez alkalmazzon ún. földhurok leválasztót minden bemenetre. A földhurok főként a következő esetekben alakulhat ki: - A rendszer egyes eszközeinek tápellátása eltérő helyekről történik - A videójel továbbításához alkalmazott kábel hossza nagyobb, mint 15m - Koax/UTP átalakítók alkalmazása esetén A DVR rendszeridejét csak minden rögzítés leállítása után módosítsa, ezután javasoljuk a HDD teljes törlését is. Ellenkező esetben előfordulhat, hogy a korábbi felvételek nem lesznek elérhetőek, az indexállományok sérülése miatt. Abban az esetben, ha egy korábban már felismert és működő HDD-t nem ismer fel a DVR állítsa alapértelmezett gyári értékekre vissza a paramétereket a RENDSZER menüpontban. Abban az esetben, ha egy korábban már felismert USB memóriát nem ismer fel a DVR, kapcsolja ki a DVR-t és húzza ki a tápellátást is. Ezután csatlakoztassa a tápellátást és kapcsolja be az eszközt. A DVR-hez tartozó adminisztrátori azonosítókról és jelszavakról tároljon biztonságos helyen másolatot, mert azok elvesztése esetén csak a szakszervízben lehetséges azok gyári értékekre történő visszaállítása térítés ellenében. Alapértelmezett azonosító / jelszó: OSD menü: 0000 Hálózati hozzáférés esetén: admin / admin 5

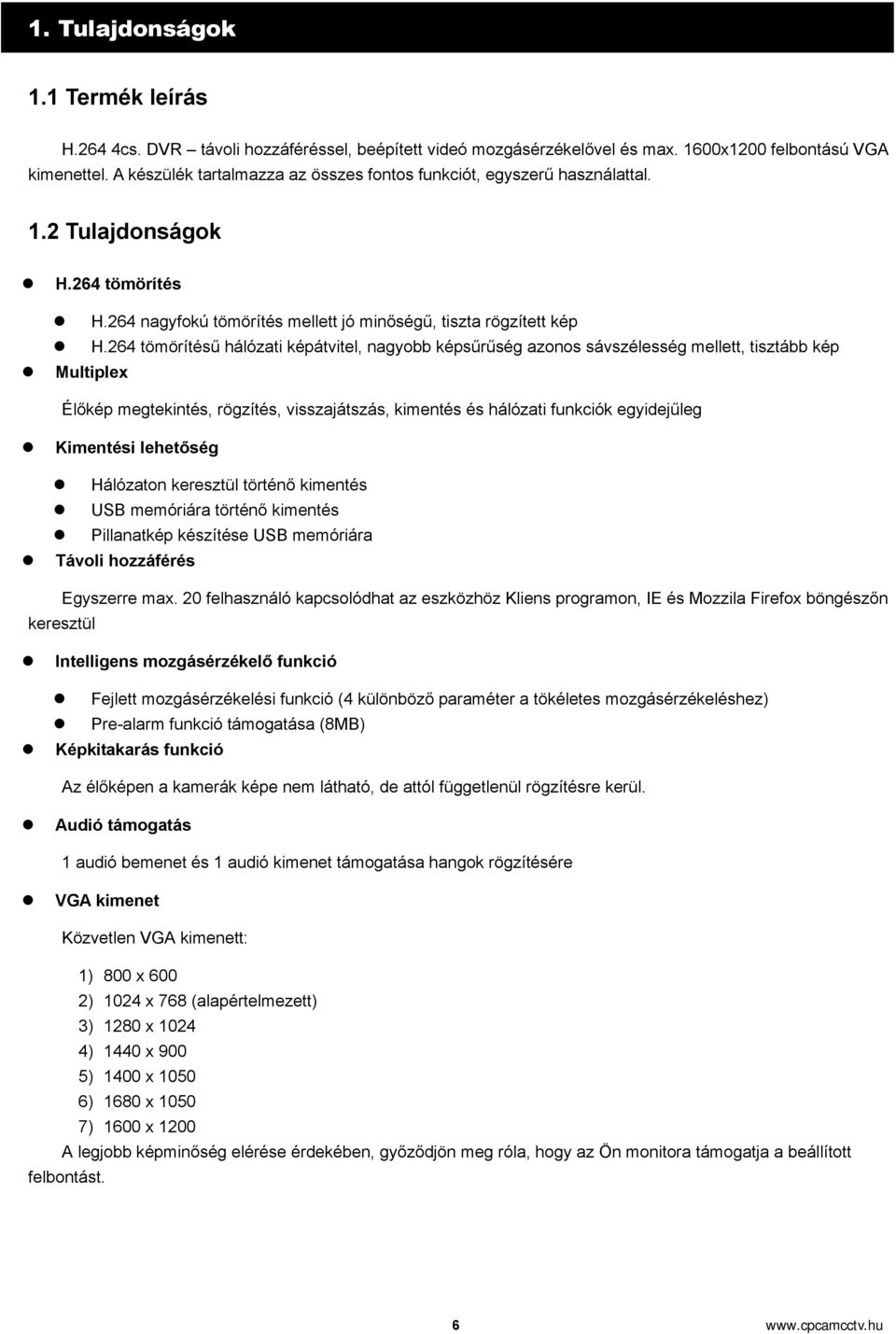

6 1. Tulajdonságok 1.1 Termék leírás H.264 4cs. DVR távoli hozzáféréssel, beépített videó mozgásérzékelővel és max. 1600x1200 felbontású VGA kimenettel. A készülék tartalmazza az összes fontos funkciót, egyszerű használattal. 1.2 Tulajdonságok H.264 tömörítés H.264 nagyfokú tömörítés mellett jó minőségű, tiszta rögzített kép H.264 tömörítésű hálózati képátvitel, nagyobb képsűrűség azonos sávszélesség mellett, tisztább kép Multiplex Élőkép megtekintés, rögzítés, visszajátszás, kimentés és hálózati funkciók egyidejűleg Kimentési lehetőség Hálózaton keresztül történő kimentés USB memóriára történő kimentés Pillanatkép készítése USB memóriára Távoli hozzáférés Egyszerre max. 20 felhasználó kapcsolódhat az eszközhöz Kliens programon, IE és Mozzila Firefox böngészőn keresztül Intelligens mozgásérzékelő funkció Fejlett mozgásérzékelési funkció (4 különböző paraméter a tökéletes mozgásérzékeléshez) Pre-alarm funkció támogatása (8MB) Képkitakarás funkció Az élőképen a kamerák képe nem látható, de attól függetlenül rögzítésre kerül. Audió támogatás 1 audió bemenet és 1 audió kimenet támogatása hangok rögzítésére VGA kimenet Közvetlen VGA kimenett: 1) 800 x 600 2) 1024 x 768 (alapértelmezett) 3) 1280 x ) 1440 x 900 5) 1400 x ) 1680 x ) 1600 x 1200 A legjobb képminőség elérése érdekében, győződjön meg róla, hogy az Ön monitora támogatja a beállított felbontást. 6

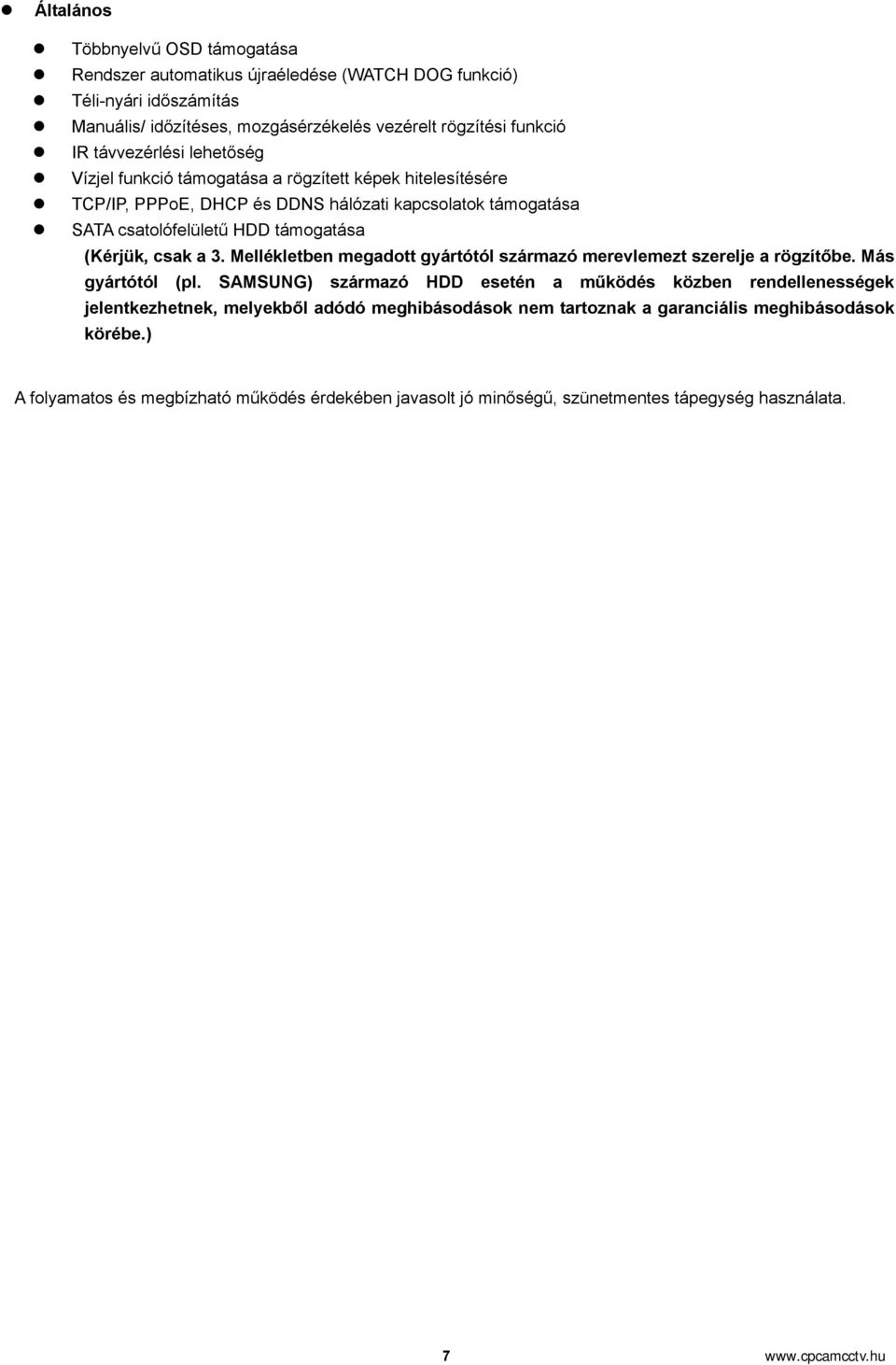

7 Általános Többnyelvű OSD támogatása Rendszer automatikus újraéledése (WATCH DOG funkció) Téli-nyári időszámítás Manuális/ időzítéses, mozgásérzékelés vezérelt rögzítési funkció IR távvezérlési lehetőség Vízjel funkció támogatása a rögzített képek hitelesítésére TCP/IP, PPPoE, DHCP és DDNS hálózati kapcsolatok támogatása SATA csatolófelületű HDD támogatása (Kérjük, csak a 3. Mellékletben megadott gyártótól származó merevlemezt szerelje a rögzítőbe. Más gyártótól (pl. SAMSUNG) származó HDD esetén a működés közben rendellenességek jelentkezhetnek, melyekből adódó meghibásodások nem tartoznak a garanciális meghibásodások körébe.) A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 7

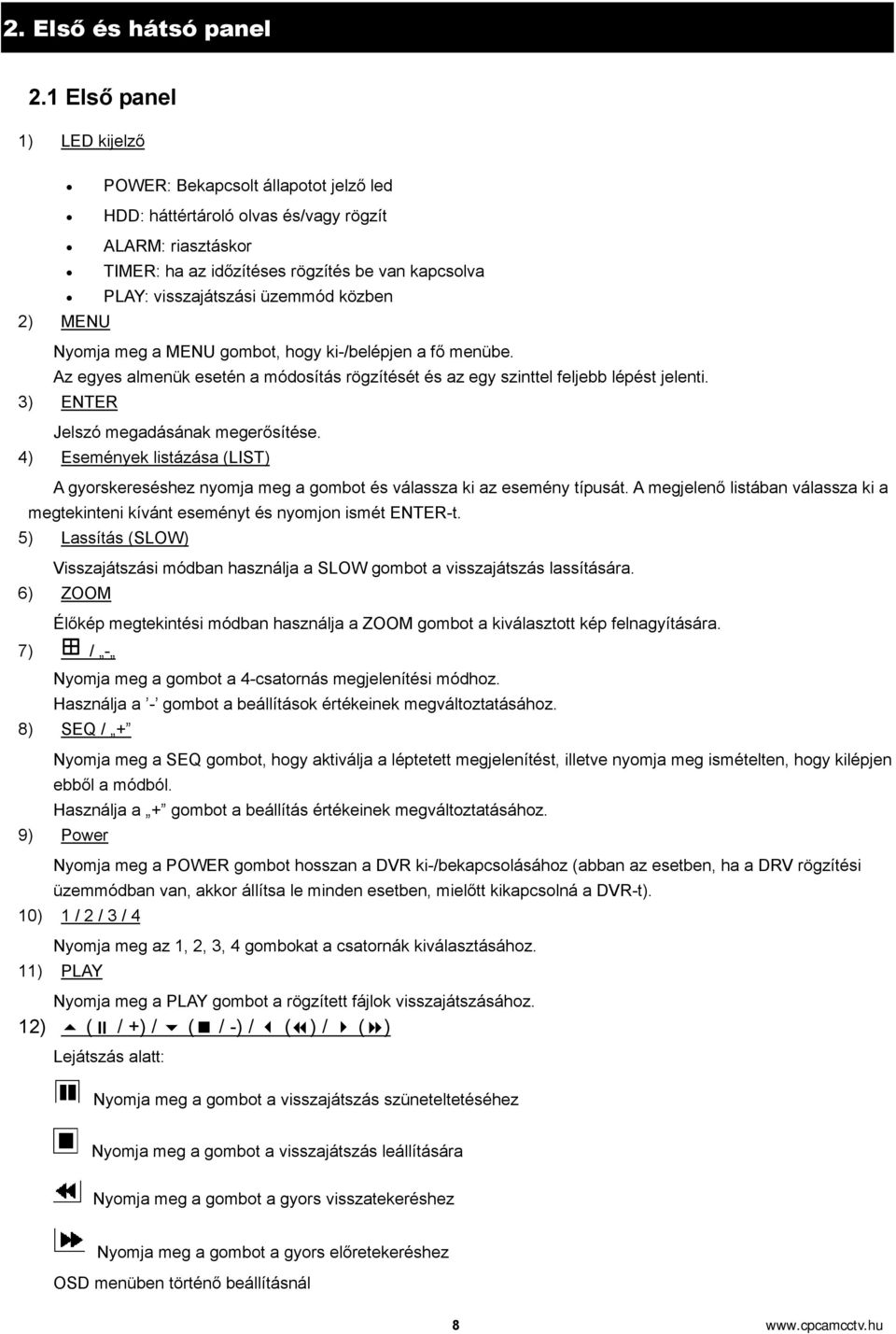

8 2. Első és hátsó panel 2.1 Első panel 1) LED kijelző 2) MENU POWER: Bekapcsolt állapotot jelző led HDD: háttértároló olvas és/vagy rögzít ALARM: riasztáskor TIMER: ha az időzítéses rögzítés be van kapcsolva PLAY: visszajátszási üzemmód közben Nyomja meg a MENU gombot, hogy ki-/belépjen a fő menübe. Az egyes almenük esetén a módosítás rögzítését és az egy szinttel feljebb lépést jelenti. 3) ENTER Jelszó megadásának megerősítése. 4) Események listázása (LIST) A gyorskereséshez nyomja meg a gombot és válassza ki az esemény típusát. A megjelenő listában válassza ki a megtekinteni kívánt eseményt és nyomjon ismét ENTER-t. 5) Lassítás (SLOW) Visszajátszási módban használja a SLOW gombot a visszajátszás lassítására. 6) ZOOM Élőkép megtekintési módban használja a ZOOM gombot a kiválasztott kép felnagyítására. 7) / - Nyomja meg a gombot a 4-csatornás megjelenítési módhoz. Használja a - gombot a beállítások értékeinek megváltoztatásához. 8) SEQ / + Nyomja meg a SEQ gombot, hogy aktiválja a léptetett megjelenítést, illetve nyomja meg ismételten, hogy kilépjen ebből a módból. Használja a + gombot a beállítás értékeinek megváltoztatásához. 9) Power Nyomja meg a POWER gombot hosszan a DVR ki-/bekapcsolásához (abban az esetben, ha a DRV rögzítési üzemmódban van, akkor állítsa le minden esetben, mielőtt kikapcsolná a DVR-t). 10) 1 / 2 / 3 / 4 Nyomja meg az 1, 2, 3, 4 gombokat a csatornák kiválasztásához. 11) PLAY Nyomja meg a PLAY gombot a rögzített fájlok visszajátszásához. 12) ( / +) / ( / -) / ( ) / ( ) Lejátszás alatt: Nyomja meg a gombot a visszajátszás szüneteltetéséhez Nyomja meg a gombot a visszajátszás leállítására Nyomja meg a gombot a gyors visszatekeréshez Nyomja meg a gombot a gyors előretekeréshez OSD menüben történő beállításnál 8

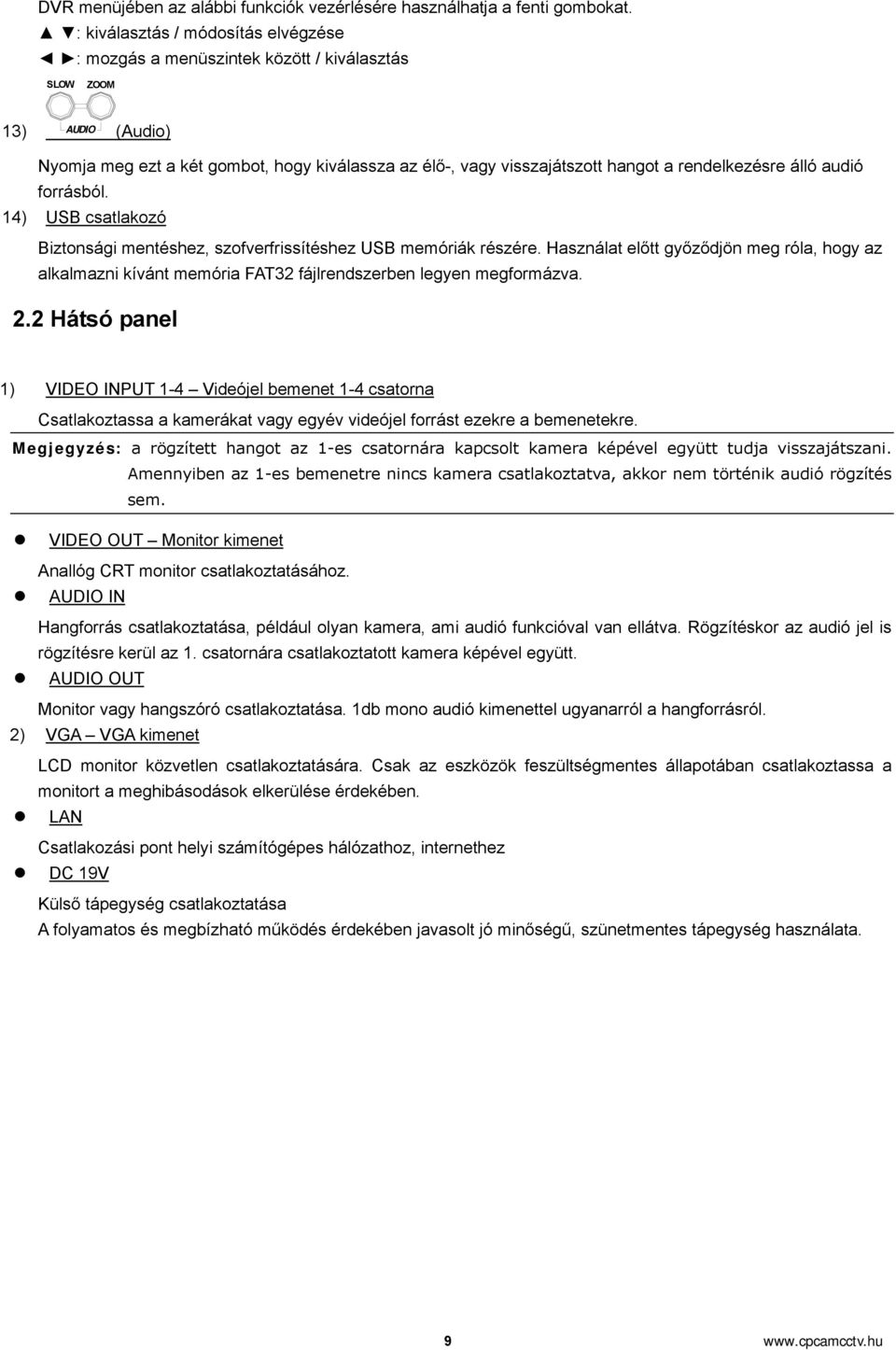

9 DVR menüjében az alábbi funkciók vezérlésére használhatja a fenti gombokat. : kiválasztás / módosítás elvégzése : mozgás a menüszintek között / kiválasztás SLOW ZOOM 13) AUDIO (Audio) Nyomja meg ezt a két gombot, hogy kiválassza az élő-, vagy visszajátszott hangot a rendelkezésre álló audió forrásból. 14) USB csatlakozó Biztonsági mentéshez, szofverfrissítéshez USB memóriák részére. Használat előtt győződjön meg róla, hogy az alkalmazni kívánt memória FAT32 fájlrendszerben legyen megformázva. 2.2 Hátsó panel 1) VIDEO INPUT 1-4 Videójel bemenet 1-4 csatorna Csatlakoztassa a kamerákat vagy egyév videójel forrást ezekre a bemenetekre. Megjegyzés: a rögzített hangot az 1-es csatornára kapcsolt kamera képével együtt tudja visszajátszani. Amennyiben az 1-es bemenetre nincs kamera csatlakoztatva, akkor nem történik audió rögzítés sem. VIDEO OUT Monitor kimenet Anallóg CRT monitor csatlakoztatásához. AUDIO IN Hangforrás csatlakoztatása, például olyan kamera, ami audió funkcióval van ellátva. Rögzítéskor az audió jel is rögzítésre kerül az 1. csatornára csatlakoztatott kamera képével együtt. AUDIO OUT Monitor vagy hangszóró csatlakoztatása. 1db mono audió kimenettel ugyanarról a hangforrásról. 2) VGA VGA kimenet LCD monitor közvetlen csatlakoztatására. Csak az eszközök feszültségmentes állapotában csatlakoztassa a monitort a meghibásodások elkerülése érdekében. LAN Csatlakozási pont helyi számítógépes hálózathoz, internethez DC 19V Külső tápegység csatlakoztatása A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 9

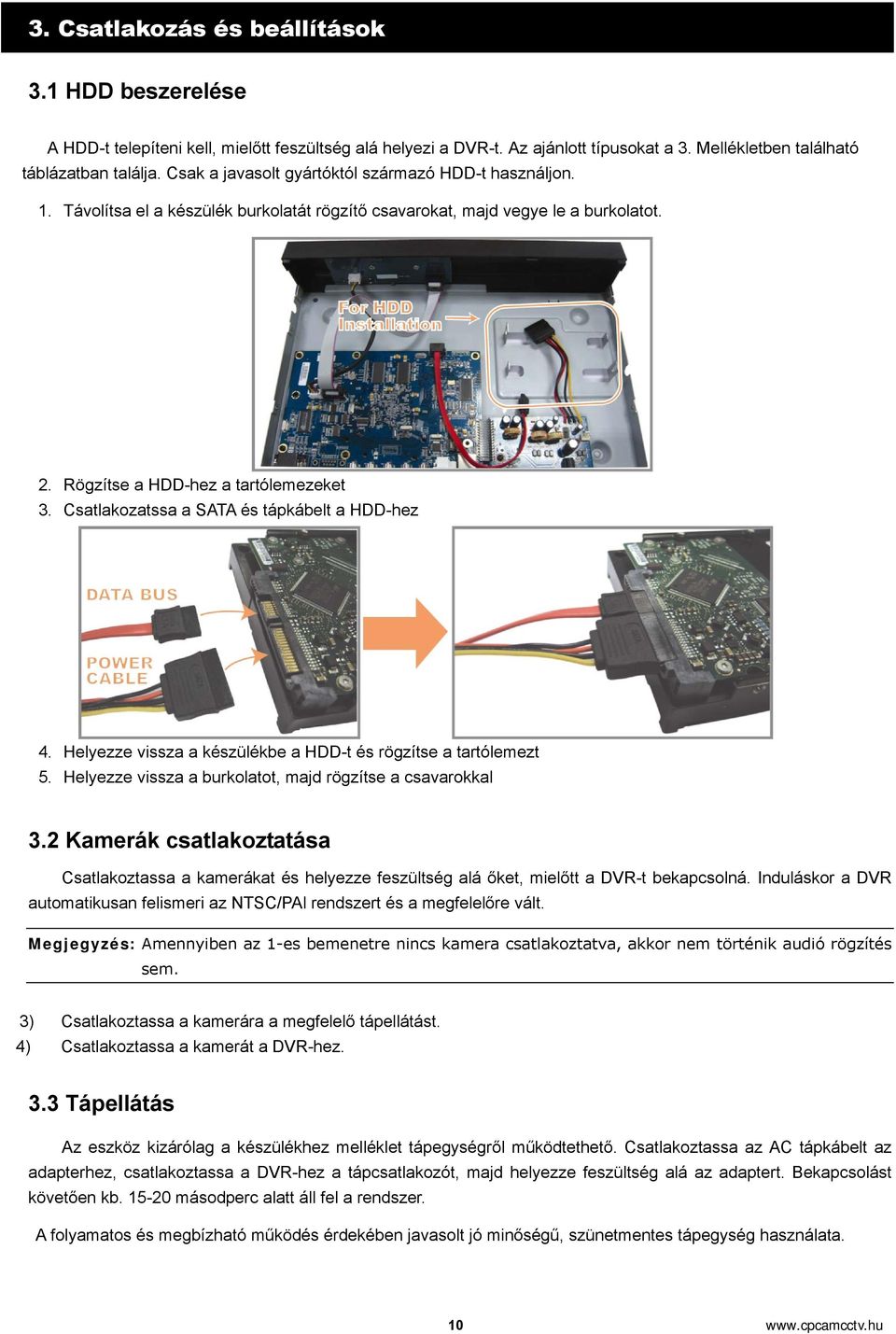

10 3. Csatlakozás és beállítások 3.1 HDD beszerelése A HDD-t telepíteni kell, mielőtt feszültség alá helyezi a DVR-t. Az ajánlott típusokat a 3. Mellékletben található táblázatban találja. Csak a javasolt gyártóktól származó HDD-t használjon. 1. Távolítsa el a készülék burkolatát rögzítő csavarokat, majd vegye le a burkolatot. 2. Rögzítse a HDD-hez a tartólemezeket 3. Csatlakozatssa a SATA és tápkábelt a HDD-hez 4. Helyezze vissza a készülékbe a HDD-t és rögzítse a tartólemezt 5. Helyezze vissza a burkolatot, majd rögzítse a csavarokkal 3.2 Kamerák csatlakoztatása Csatlakoztassa a kamerákat és helyezze feszültség alá őket, mielőtt a DVR-t bekapcsolná. Induláskor a DVR automatikusan felismeri az NTSC/PAl rendszert és a megfelelőre vált. Megjegyzés: Amennyiben az 1-es bemenetre nincs kamera csatlakoztatva, akkor nem történik audió rögzítés sem. 3) Csatlakoztassa a kamerára a megfelelő tápellátást. 4) Csatlakoztassa a kamerát a DVR-hez. 3.3 Tápellátás Az eszköz kizárólag a készülékhez melléklet tápegységről működtethető. Csatlakoztassa az AC tápkábelt az adapterhez, csatlakoztassa a DVR-hez a tápcsatlakozót, majd helyezze feszültség alá az adaptert. Bekapcsolást követően kb másodperc alatt áll fel a rendszer. A folyamatos és megbízható működés érdekében javasolt jó minőségű, szünetmentes tápegység használata. 10

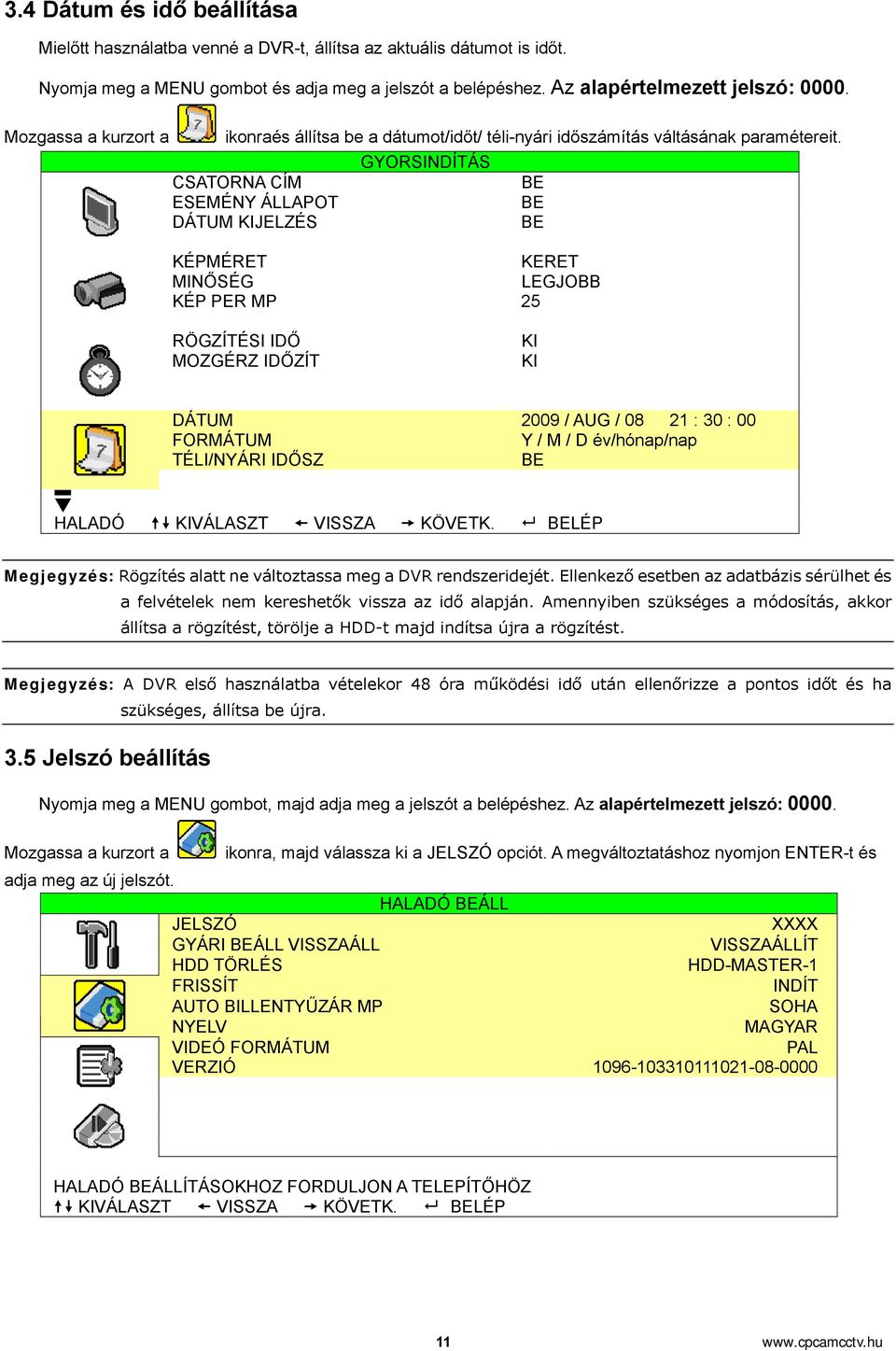

11 3.4 Dátum és idő beállítása Mielőtt használatba venné a DVR-t, állítsa az aktuális dátumot is időt. Nyomja meg a MENU gombot és adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: Mozgassa a kurzort a ikonraés állítsa be a dátumot/időt/ téli-nyári időszámítás váltásának paramétereit. GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP Megjegyzés: Rögzítés alatt ne változtassa meg a DVR rendszeridejét. Ellenkező esetben az adatbázis sérülhet és a felvételek nem kereshetők vissza az idő alapján. Amennyiben szükséges a módosítás, akkor állítsa a rögzítést, törölje a HDD-t majd indítsa újra a rögzítést. Megjegyzés: A DVR első használatba vételekor 48 óra működési idő után ellenőrizze a pontos időt és ha szükséges, állítsa be újra. 3.5 Jelszó beállítás Nyomja meg a MENU gombot, majd adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: Mozgassa a kurzort a ikonra, majd válassza ki a JELSZÓ opciót. A megváltoztatáshoz nyomjon ENTER-t és adja meg az új jelszót. HALADÓ ÁLL JELSZÓ XXXX GYÁRI ÁLL VISSZAÁLL VISSZAÁLLÍT HDD TÖRLÉS HDD-MASTER-1 FRISSÍT INDÍT AUTO BILLENTYŰZÁR MP SOHA NYELV MAGYAR VIDEÓ FORMÁTUM PAL VERZIÓ HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 11

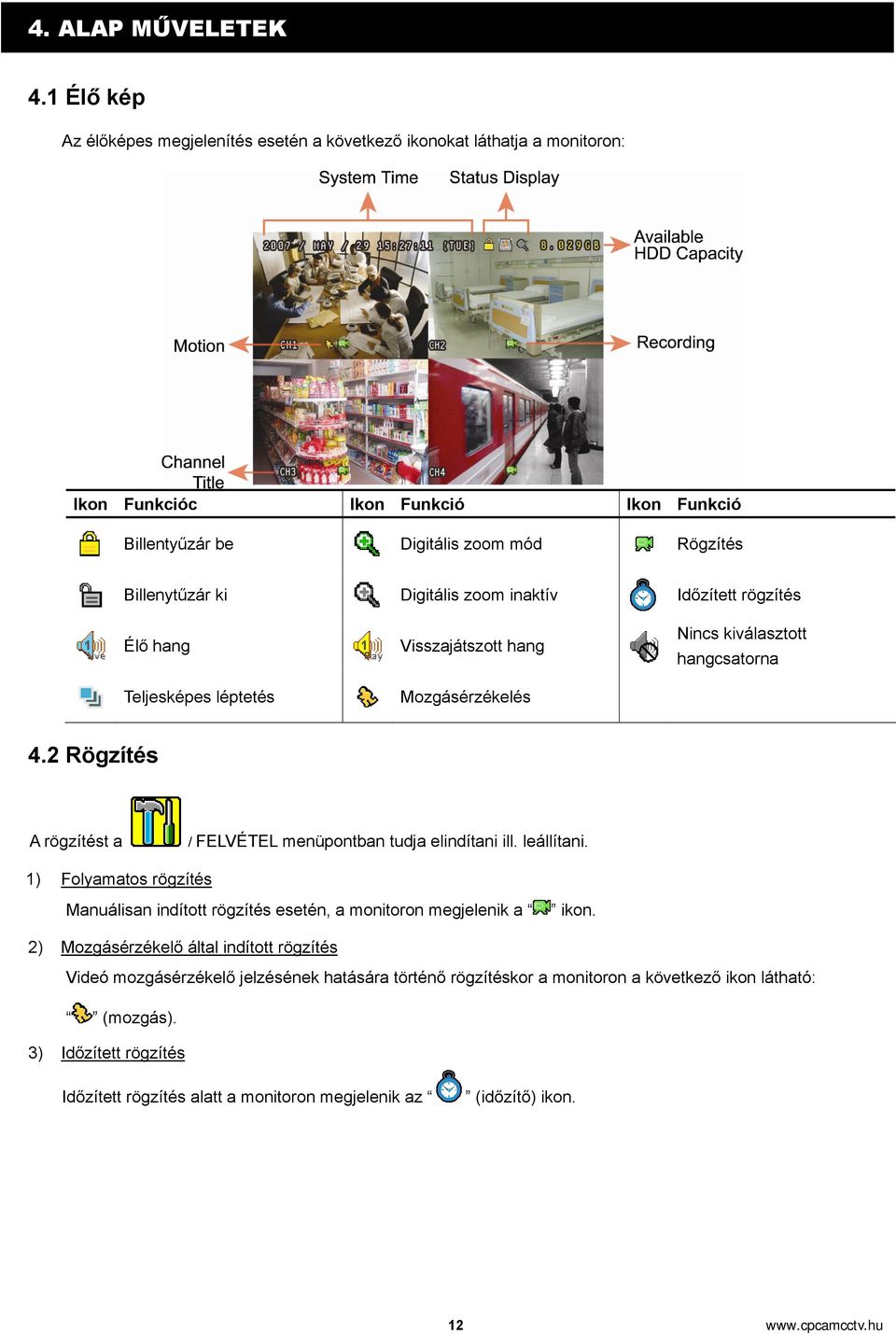

12 4. ALAP MŰVELETEK 4.1 Élő kép Az élőképes megjelenítés esetén a következő ikonokat láthatja a monitoron: Ikon Funkcióc Ikon Funkció Ikon Funkció Billentyűzár be Digitális zoom mód Rögzítés Billenytűzár ki Digitális zoom inaktív Időzített rögzítés Élő hang Teljesképes léptetés Visszajátszott hang Mozgásérzékelés Nincs kiválasztott hangcsatorna 4.2 Rögzítés A rögzítést a / FELVÉTEL menüpontban tudja elindítani ill. leállítani. 1) Folyamatos rögzítés Manuálisan indított rögzítés esetén, a monitoron megjelenik a ikon. 2) Mozgásérzékelő által indított rögzítés Videó mozgásérzékelő jelzésének hatására történő rögzítéskor a monitoron a következő ikon látható: (mozgás). 3) Időzített rögzítés Időzített rögzítés alatt a monitoron megjelenik az (időzítő) ikon. 12

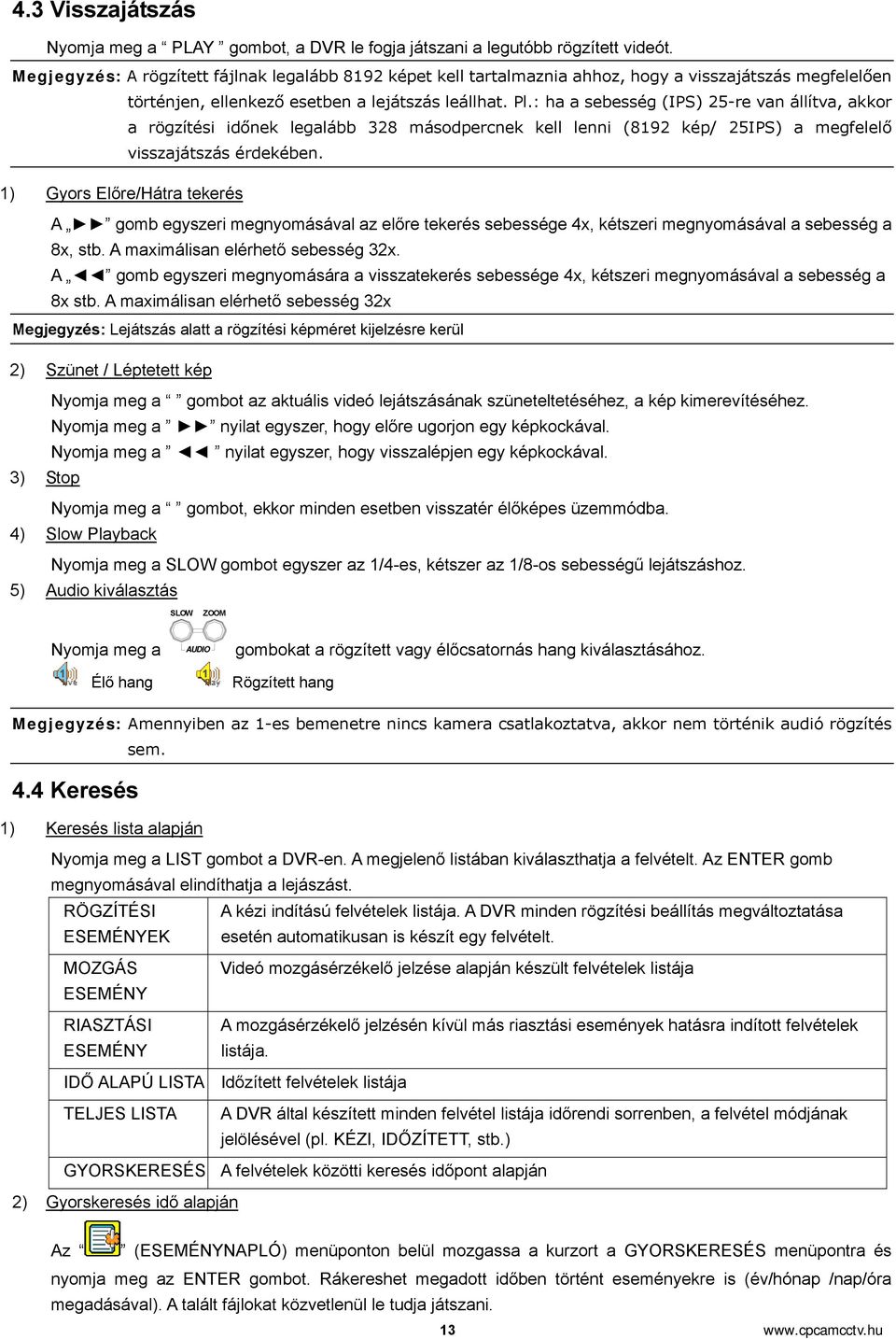

13 4.3 Visszajátszás Nyomja meg a PLAY gombot, a DVR le fogja játszani a legutóbb rögzített videót. Megjegyzés: A rögzített fájlnak legalább 8192 képet kell tartalmaznia ahhoz, hogy a visszajátszás megfelelően történjen, ellenkező esetben a lejátszás leállhat. Pl.: ha a sebesség (IPS) 25-re van állítva, akkor a rögzítési időnek legalább 328 másodpercnek kell lenni (8192 kép/ 25IPS) a megfelelő visszajátszás érdekében. 1) Gyors Előre/Hátra tekerés A gomb egyszeri megnyomásával az előre tekerés sebessége 4x, kétszeri megnyomásával a sebesség a 8x, stb. A maximálisan elérhető sebesség 32x. A gomb egyszeri megnyomására a visszatekerés sebessége 4x, kétszeri megnyomásával a sebesség a 8x stb. A maximálisan elérhető sebesség 32x Megjegyzés: Lejátszás alatt a rögzítési képméret kijelzésre kerül 2) Szünet / Léptetett kép Nyomja meg a gombot az aktuális videó lejátszásának szüneteltetéséhez, a kép kimerevítéséhez. Nyomja meg a nyilat egyszer, hogy előre ugorjon egy képkockával. Nyomja meg a nyilat egyszer, hogy visszalépjen egy képkockával. 3) Stop Nyomja meg a gombot, ekkor minden esetben visszatér élőképes üzemmódba. 4) Slow Playback Nyomja meg a SLOW gombot egyszer az 1/4-es, kétszer az 1/8-os sebességű lejátszáshoz. 5) Audio kiválasztás SLOW ZOOM Nyomja meg a Élő hang AUDIO gombokat a rögzített vagy élőcsatornás hang kiválasztásához. Rögzített hang Megjegyzés: Amennyiben az 1-es bemenetre nincs kamera csatlakoztatva, akkor nem történik audió rögzítés sem. 4.4 Keresés 1) Keresés lista alapján Nyomja meg a LIST gombot a DVR-en. A megjelenő listában kiválaszthatja a felvételt. Az ENTER gomb megnyomásával elindíthatja a lejászást. RÖGZÍTÉSI A kézi indítású felvételek listája. A DVR minden rögzítési beállítás megváltoztatása ESEMÉNYEK esetén automatikusan is készít egy felvételt. MOZGÁS ESEMÉNY RIASZTÁSI ESEMÉNY Videó mozgásérzékelő jelzése alapján készült felvételek listája A mozgásérzékelő jelzésén kívül más riasztási események hatásra indított felvételek listája. IDŐ ALAPÚ LISTA Időzített felvételek listája TELJES LISTA A DVR által készített minden felvétel listája időrendi sorrenben, a felvétel módjának jelölésével (pl. KÉZI, IDŐZÍTETT, stb.) GYORSKERESÉS A felvételek közötti keresés időpont alapján 2) Gyorskeresés idő alapján Az (ESEMÉNYNAPLÓ) menüponton belül mozgassa a kurzort a GYORSKERESÉS menüpontra és nyomja meg az ENTER gombot. Rákereshet megadott időben történt eseményekre is (év/hónap /nap/óra megadásával). A talált fájlokat közvetlenül le tudja játszani. 13

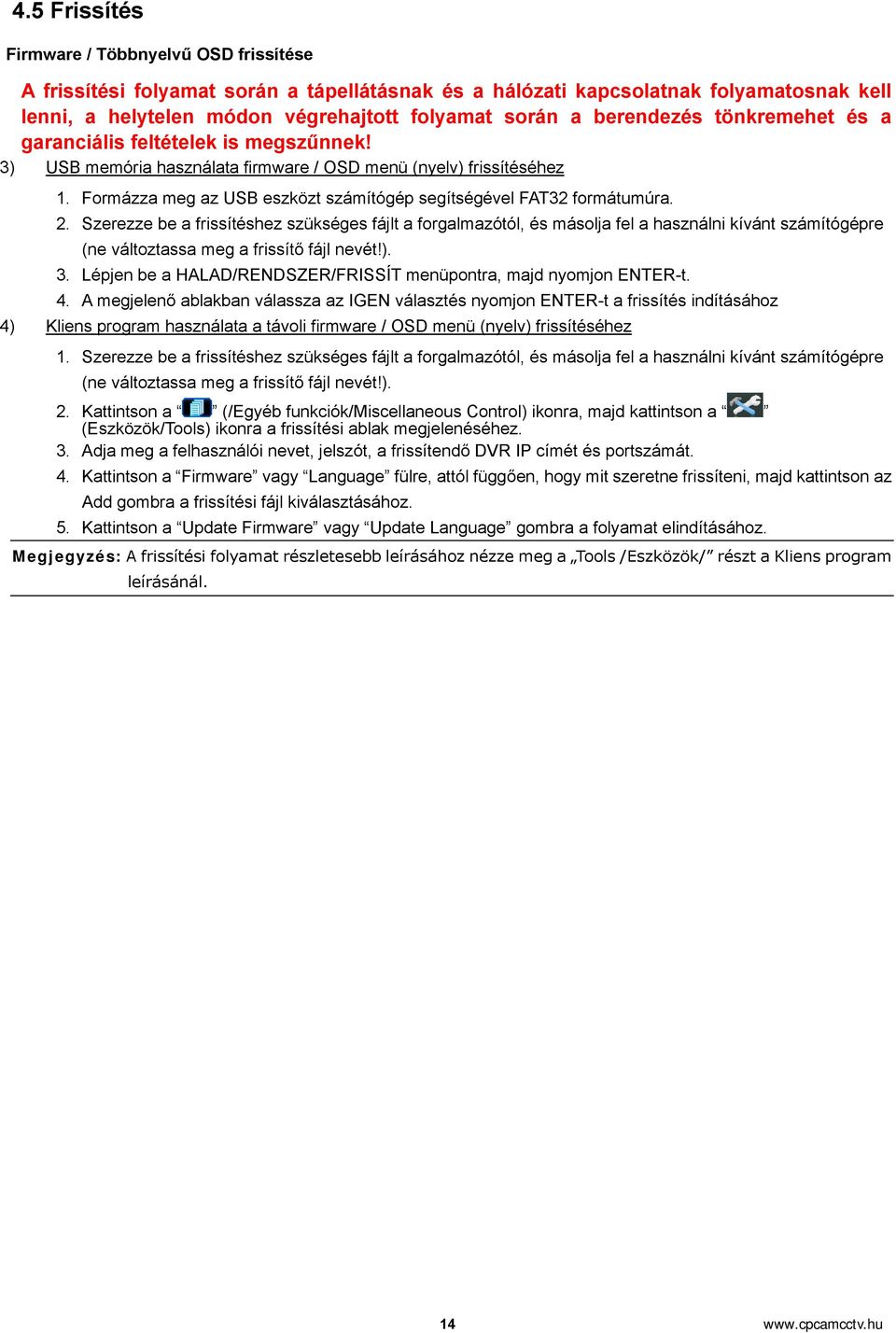

14 4.5 Frissítés Firmware / Többnyelvű OSD frissítése A frissítési folyamat során a tápellátásnak és a hálózati kapcsolatnak folyamatosnak kell lenni, a helytelen módon végrehajtott folyamat során a berendezés tönkremehet és a garanciális feltételek is megszűnnek! 3) USB memória használata firmware / OSD menü (nyelv) frissítéséhez 1. Formázza meg az USB eszközt számítógép segítségével FAT32 formátumúra. 2. Szerezze be a frissítéshez szükséges fájlt a forgalmazótól, és másolja fel a használni kívánt számítógépre (ne változtassa meg a frissítő fájl nevét!). 3. Lépjen be a HALAD/RENDSZER/FRISSÍT menüpontra, majd nyomjon ENTER-t. 4. A megjelenő ablakban válassza az IGEN választés nyomjon ENTER-t a frissítés indításához 4) Kliens program használata a távoli firmware / OSD menü (nyelv) frissítéséhez 1. Szerezze be a frissítéshez szükséges fájlt a forgalmazótól, és másolja fel a használni kívánt számítógépre (ne változtassa meg a frissítő fájl nevét!). 2. Kattintson a (/Egyéb funkciók/miscellaneous Control) ikonra, majd kattintson a (Eszközök/Tools) ikonra a frissítési ablak megjelenéséhez. 3. Adja meg a felhasználói nevet, jelszót, a frissítendő DVR IP címét és portszámát. 4. Kattintson a Firmware vagy Language fülre, attól függően, hogy mit szeretne frissíteni, majd kattintson az Add gombra a frissítési fájl kiválasztásához. 5. Kattintson a Update Firmware vagy Update Language gombra a folyamat elindításához. Megjegyzés: A frissítési folyamat részletesebb leírásához nézze meg a Tools /Eszközök/ részt a Kliens program leírásánál. 14

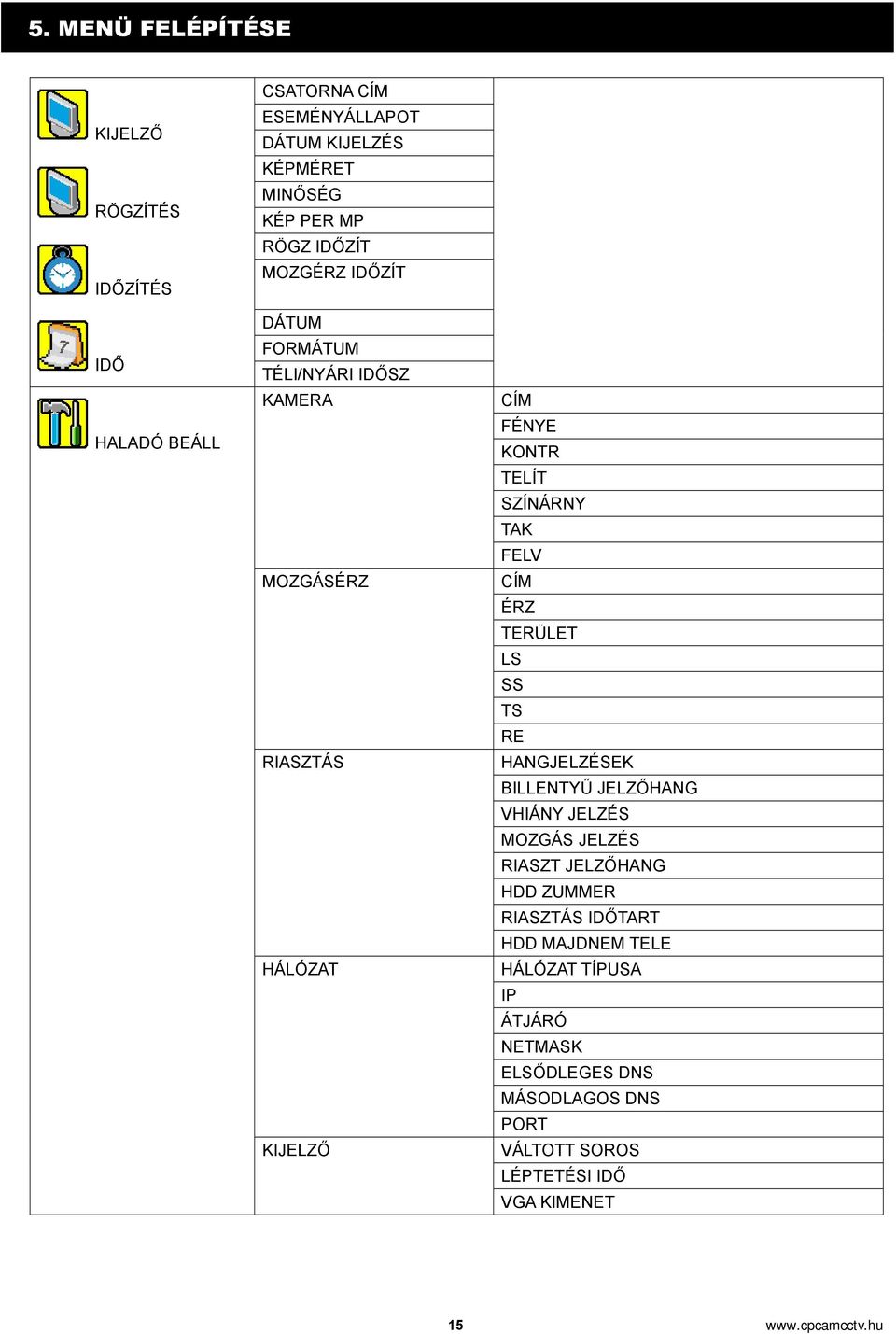

15 5. MENÜ FELÉPÍTÉSE KIJELZŐ RÖGZÍTÉS IDŐZÍTÉS IDŐ HALADÓ ÁLL CSATORNA CÍM ESEMÉNYÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET MINŐSÉG KÉP PER MP RÖGZ IDŐZÍT MOZGÉRZ IDŐZÍT DÁTUM FORMÁTUM TÉLI/NYÁRI IDŐSZ KAMERA MOZGÁSÉRZ RIASZTÁS HÁLÓZAT KIJELZŐ CÍM FÉNYE KONTR TELÍT SZÍNÁRNY TAK FELV CÍM ÉRZ TERÜLET LS SS TS RE HANGJELZÉSEK BILLENTYŰ JELZŐHANG VHIÁNY JELZÉS MOZGÁS JELZÉS RIASZT JELZŐHANG HDD ZUMMER RIASZTÁS IDŐTART HDD MAJDNEM TELE HÁLÓZAT TÍPUSA IP ÁTJÁRÓ NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT VÁLTOTT SOROS LÉPTETÉSI IDŐ VGA KIMENET 15

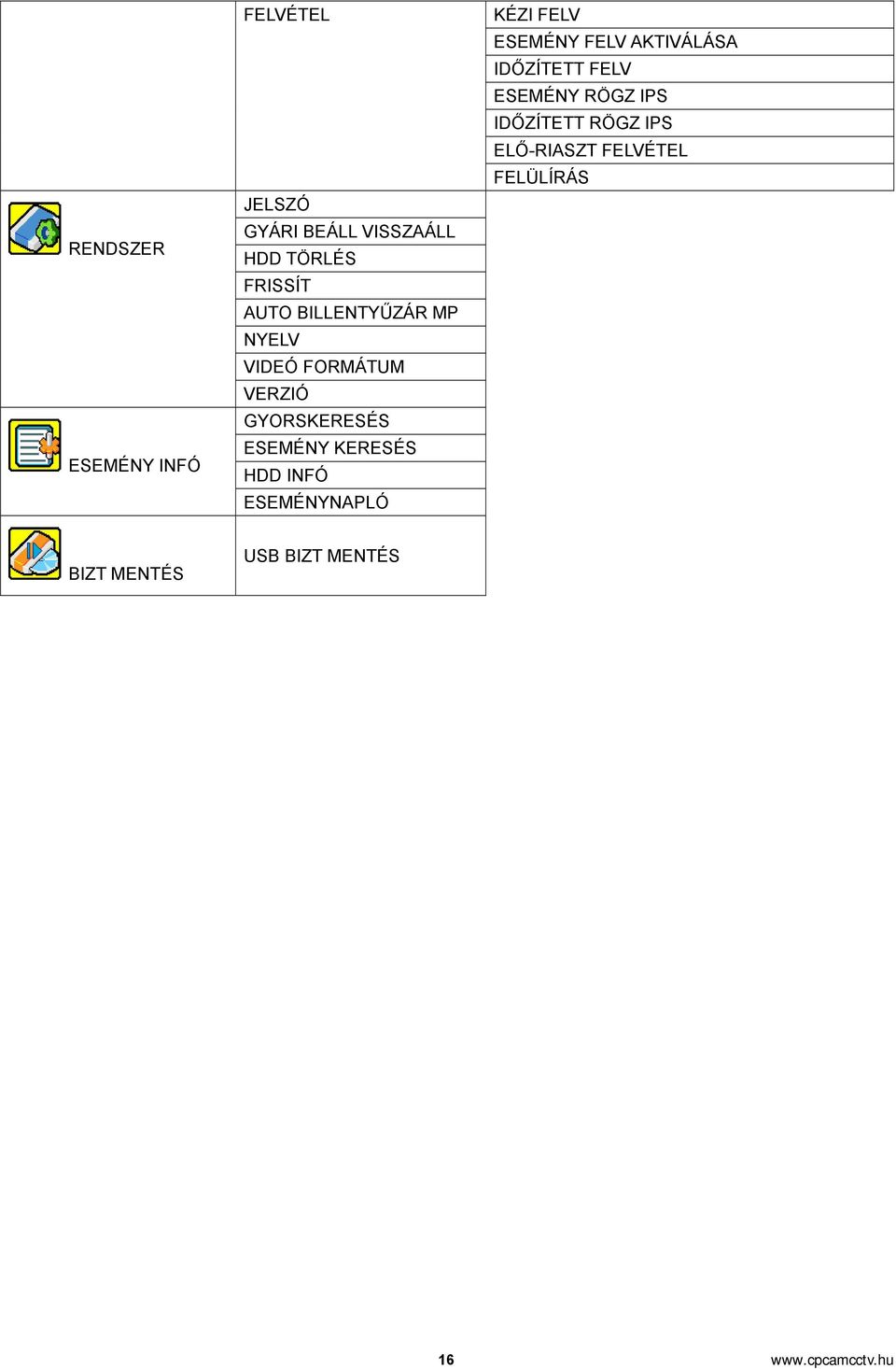

16 RENDSZER ESEMÉNY INFÓ FELVÉTEL JELSZÓ GYÁRI ÁLL VISSZAÁLL HDD TÖRLÉS FRISSÍT AUTO BILLENTYŰZÁR MP NYELV VIDEÓ FORMÁTUM VERZIÓ GYORSKERESÉS ESEMÉNY KERESÉS HDD INFÓ ESEMÉNYNAPLÓ KÉZI FELV ESEMÉNY FELV AKTIVÁLÁSA IDŐZÍTETT FELV ESEMÉNY RÖGZ IPS IDŐZÍTETT RÖGZ IPS ELŐ-RIASZT FELVÉTEL FELÜLÍRÁS BIZT MENTÉS USB BIZT MENTÉS 16

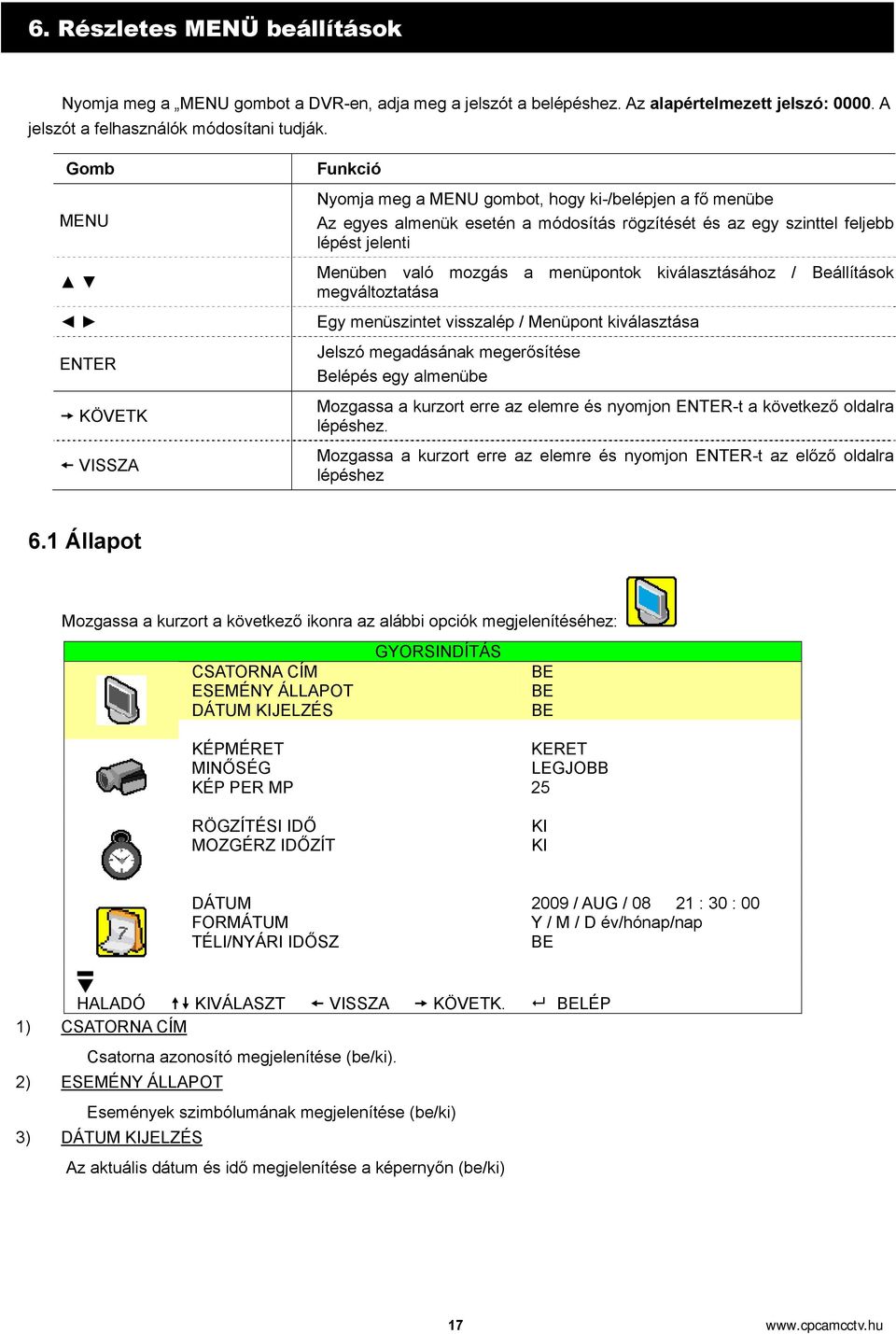

17 6. Részletes MENÜ beállítások Nyomja meg a MENU gombot a DVR-en, adja meg a jelszót a belépéshez. Az alapértelmezett jelszó: A jelszót a felhasználók módosítani tudják. Gomb MENU ENTER KÖVETK VISSZA Funkció Nyomja meg a MENU gombot, hogy ki-/belépjen a fő menübe Az egyes almenük esetén a módosítás rögzítését és az egy szinttel feljebb lépést jelenti Menüben való mozgás a menüpontok kiválasztásához / Beállítások megváltoztatása Egy menüszintet visszalép / Menüpont kiválasztása Jelszó megadásának megerősítése Belépés egy almenübe Mozgassa a kurzort erre az elemre és nyomjon ENTER-t a következő oldalra lépéshez. Mozgassa a kurzort erre az elemre és nyomjon ENTER-t az előző oldalra lépéshez 6.1 Állapot Mozgassa a kurzort a következő ikonra az alábbi opciók megjelenítéséhez: CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS GYORSINDÍTÁS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 1) CSATORNA CÍM Csatorna azonosító megjelenítése (be/ki). 2) ESEMÉNY ÁLLAPOT Események szimbólumának megjelenítése (be/ki) 3) DÁTUM KIJELZÉS Az aktuális dátum és idő megjelenítése a képernyőn (be/ki) 17

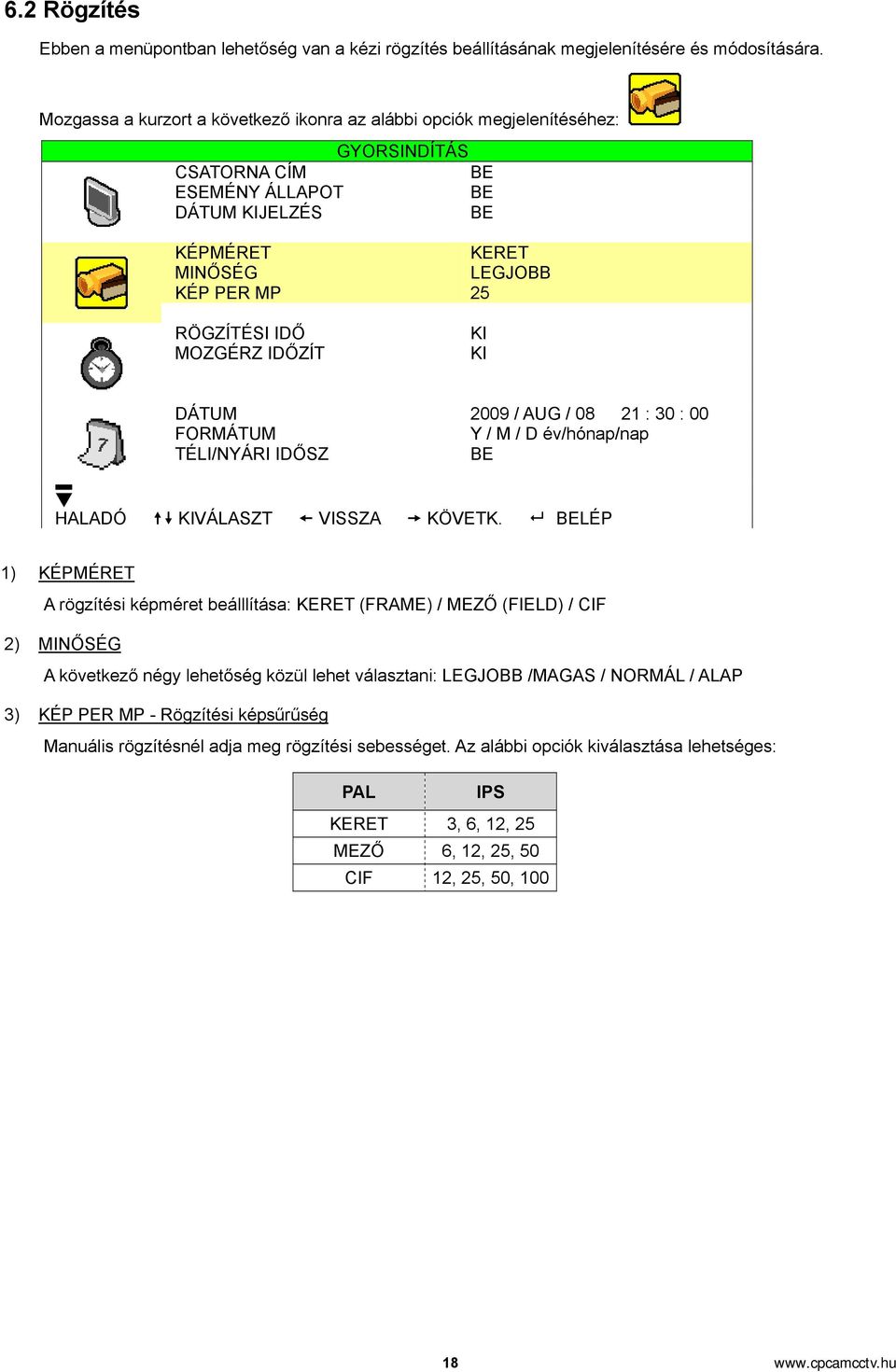

18 6.2 Rögzítés Ebben a menüpontban lehetőség van a kézi rögzítés beállításának megjelenítésére és módosítására. Mozgassa a kurzort a következő ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 1) KÉPMÉRET A rögzítési képméret beálllítása: KERET (FRAME) / MEZŐ (FIELD) / CIF 2) MINŐSÉG A következő négy lehetőség közül lehet választani: LEGJOBB /MAGAS / NORMÁL / ALAP 3) KÉP PER MP - Rögzítési képsűrűség Manuális rögzítésnél adja meg rögzítési sebességet. Az alábbi opciók kiválasztása lehetséges: PAL IPS KERET 3, 6, 12, 25 MEZŐ 6, 12, 25, 50 CIF 12, 25, 50,

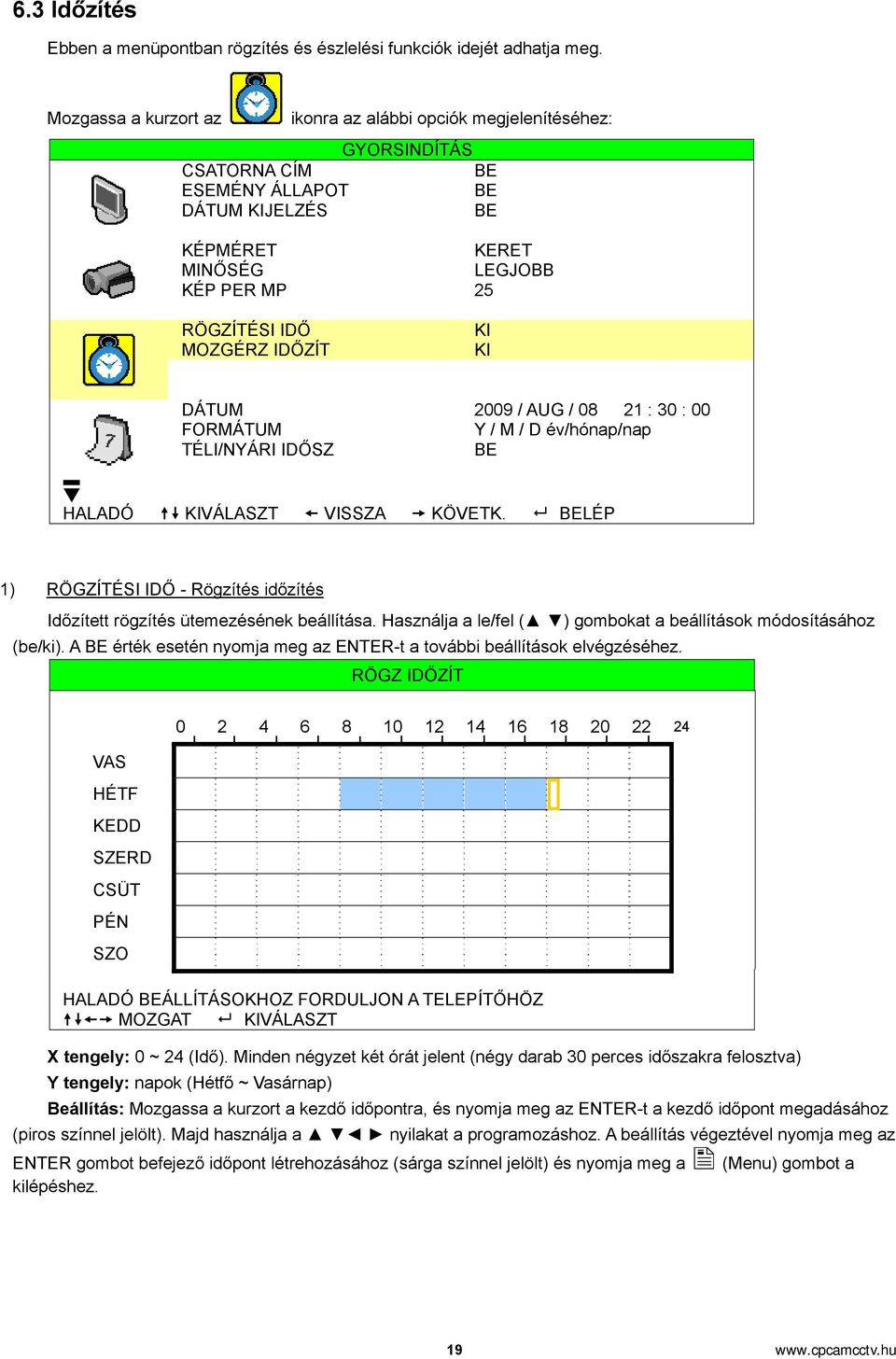

19 6.3 Időzítés Ebben a menüpontban rögzítés és észlelési funkciók idejét adhatja meg. Mozgassa a kurzort az ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 1) RÖGZÍTÉSI IDŐ - Rögzítés időzítés Időzített rögzítés ütemezésének beállítása. Használja a le/fel ( ) gombokat a beállítások módosításához (be/ki). A érték esetén nyomja meg az ENTER-t a további beállítások elvégzéséhez. RÖGZ IDŐZÍT VAS HÉTF KEDD SZERD CSÜT PÉN SZO HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ MOZGAT KIVÁLASZT X tengely: 0 ~ 24 (Idő). Minden négyzet két órát jelent (négy darab 30 perces időszakra felosztva) Y tengely: napok (Hétfő ~ Vasárnap) Beállítás: Mozgassa a kurzort a kezdő időpontra, és nyomja meg az ENTER-t a kezdő időpont megadásához (piros színnel jelölt). Majd használja a nyilakat a programozáshoz. A beállítás végeztével nyomja meg az ENTER gombot befejező időpont létrehozásához (sárga színnel jelölt) és nyomja meg a kilépéshez. (Menu) gombot a 19

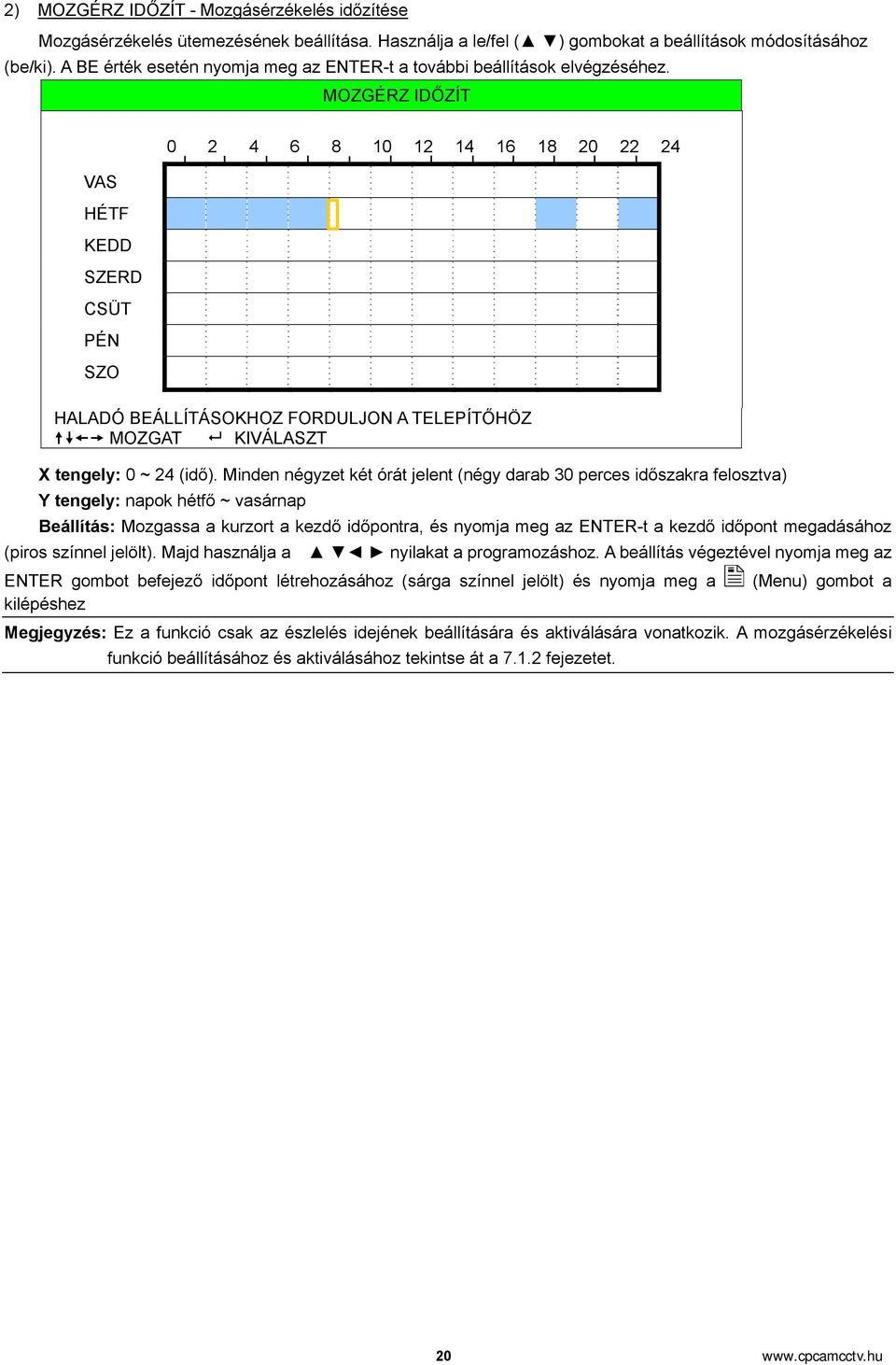

20 2) MOZGÉRZ IDŐZÍT - Mozgásérzékelés időzítése Mozgásérzékelés ütemezésének beállítása. Használja a le/fel ( ) gombokat a beállítások módosításához (be/ki). A érték esetén nyomja meg az ENTER-t a további beállítások elvégzéséhez. MOZGÉRZ IDŐZÍT VAS HÉTF KEDD SZERD CSÜT PÉN SZO HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ MOZGAT KIVÁLASZT X tengely: 0 ~ 24 (idő). Minden négyzet két órát jelent (négy darab 30 perces időszakra felosztva) Y tengely: napok hétfő ~ vasárnap Beállítás: Mozgassa a kurzort a kezdő időpontra, és nyomja meg az ENTER-t a kezdő időpont megadásához (piros színnel jelölt). Majd használja a nyilakat a programozáshoz. A beállítás végeztével nyomja meg az ENTER gombot befejező időpont létrehozásához (sárga színnel jelölt) és nyomja meg a (Menu) gombot a kilépéshez Megjegyzés: Ez a funkció csak az észlelés idejének beállítására és aktiválására vonatkozik. A mozgásérzékelési funkció beállításához és aktiválásához tekintse át a fejezetet. 20

21 6.4 Dátum beállítása Eszköz rendszer idejének és dátumának beállítása Nyomja meg a Menu gombot a belépéshez, majd mozgassa a kurzort a ikonra az alábbi opciók megjelenítéséhez: GYORSINDÍTÁS CSATORNA CÍM ESEMÉNY ÁLLAPOT DÁTUM KIJELZÉS KÉPMÉRET KERET MINŐSÉG LEGJOBB KÉP PER MP 25 RÖGZÍTÉSI IDŐ MOZGÉRZ IDŐZÍT KI KI DÁTUM 2009 / AUG / : 30 : 00 FORMÁTUM Y / M / D év/hónap/nap TÉLI/NYÁRI IDŐSZ HALADÓ KIVÁLASZT VISSZA KÖVETK. LÉP 1) DÁTUM Aktuális dátum és idő beállítása. Alapértelmezett sorrend: év-hónap-nap-óra-perc-másodperc. 2) FORMÁTUM A következő három formátum közül választhat: Y-M-D, M-D-Y, D-M-Y. (Y=év, M=hónap, D=nap) 3) TÉLI/NYÁRI IDŐSZ - Téli/Nyári időszámítás Használja a gombokat a Téli/Nyári időszámítás beállításához. Amennyiben a kurzor a értéken van, nyomja meg az ENTER-t a további beállítások elvégzéséhez. TÉLI/NYÁRI IDŐSZ START IDŐ 4TH SUN - MAR 24 : 00 : 00 VÉGE 4TH SUN - OCT 24 : 00 : 00 ÁLLÍT 01 : 00 HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP Állítsa be a kezdő és befejezési időpontokat a Téli/Nyári időszámítás beállításához, és adja meg a korrekciót órában. A fenti példa a következőt jelenti: a megadott periódus március 4.-től (vasárnap) október 4-ig (vasárnap) tart, és a rendszer hozzáad egy órát a rendszeridőhöz. Beállítások elvégzése után nyomja meg a menü gombot ismételten a befejezési időpont létrehozásához, illetve kilépéshez. 21

22 7. HALADÓ MENÜ 7.1 HALADÓ MENÜ Nyomja meg a MENU gombot, majd adja meg a jelszót (alapértelmezett (0000). Mozgassa a kurzort a menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni. HALADÓ ÁLL KAMERA MOZGÁSÉRZ RIASZTÁS HÁLÓZAT KIJELZŐ FELVÉTEL HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP KAMERA Ebben az almenüben olyan speciális kamera beállítások elvégzése lehetséges, mint például kamera azonosító beállítása vagy fényerő módosítása. Mozgassa a kurzort a KAMERA menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni: KAMERA CÍM FÉNYE KONTR TELÍT SZÍNÁRNY TAK FELV CH KI CH KI CH KI CH KI HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP Beállítás közben az aktuális kamera képe látható háttérként. 4) CÍM - Elnevezés Válassza ki a megváltoztatni kívánt kamera elnevezését, majd nyomjon ENTER-t, hogy belépjen a beállításokhoz. Nevezze el mindegyik kamerát (maximum 6 karakter). Alap beállításként a kamera száma látható. 5) FÉNYE / KONTR / TELÍT / SZÍNÁRNY - Fényerő / Kontraszt / Színezettség / Színárnyalat Kameránként állítsa be a megfelelő értékeket. Alapértelmezett értékek: kontraszt: 98, összes többinél 128. Értékek beállítása 0~255 között lehetséges. 6) TAK - Kitakarás Rögzítés esetén a kiválasztott kamera képének kitakarása (be/ki). Amennyiben a funkció aktív a következő felirat fog megjelenni a képernyőn: COV. 7) FELV - Rögzítés A kiválasztott kamera képének kizárása vagy engedélyezése a rögzítésből. Amennyiben a funkció aktív állapotban van, a következő ikon lesz látható a kamera képén: 22

23 7.1.2 MOZGÁSÉRZÉKELÉS Ebben az almenüben a mozgásérzékeléshez kapcsolódó funkciók beállításának elvégzésére van lehetőség. Mozgassa a kurzort a MOZGÁSÉRZÉKELÉS menüpontra és nyomja meg az ENTER gombot. Az alábbiakat fogja látni a képernyőn: MOZGÁSÉRZÉKELÉS CÍM ÉRZ TERÜLET LS SS TS RE CH1 KI ÁLL CH2 KI ÁLL CH3 KI ÁLL CH4 KI ÁLL HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) CÍM - Elnevezés Kamera azonosító. 2) ÉRZ - Mozgásérzékelés Aktiválja a mozgásérzékelési funkciót a kiválasztott csatornán (be/ki). 3) TERÜLET Terület beállításához 16x12-es háló áll rendelkezésre, minden csatornán. Nyomja meg az ENTER gombot a terület beállításához. Az alábbi ábrához hasonló kép fog megjelenni a képernyőn. A rózsaszín területen nem történik mozgásérzékelés, míg az átlátszón igen. Átlátszó területen történik mozgás. Nyomja meg az ENTER gombot a terület kijelölésének indításához Használja a jobbra-balra gombokat ( / ) a terület szélességének megadásához. Több területet is beállíthat, úgy hogy minden egyedi terület kijelölése végén Használja a le/fel gombokat nyomjon egy ENTER-t, majd a ( / )a terület pozíciónáló gombok magasságának megadásához segítségével a következő terület széléhez pozícionálja a kurzort. Mozgás érzékelésekor a terület felett az egységek villogni fognak. 23

24 4) LS - Érzékenységi szint Két kép összehasonlításával képes a rendszer a mozgásérzékelési funkcióra. Alacsonyabb szám nagyobb érzékenységet jelent. A legnagyobb érzékenység beállítási értéke: 0, a legkisebb érzékenységé: 15, az alapérték: 7. 5) SS - Területi érzékenység Állítsa be a mozgásérzékelő mezők számát (1-99 mező). A legérzékenyebb beállítás: 0, a legkisebb érzékenység: 15, az alapbeállítás: 3 Megjegyzés: alapértelmezett 3 azt jelenti, hogy amennyiben az észlelés 3 vagy több terület egységen történik, a rendszer beindul. Értéke nem lehet nagyobb, mint a beállított célmezők száma. 6) TS - Időbeli érzékenység A rendszer beindítja a mozgásérzékelési funkciót, ha a mezők a beállított időnél hosszabb ideig van megsértve. A legmagasabb beállítási érték: 00, a legalacsonyabb pedig 15. Alapérték: 02 7) RE - Referencia szám Referencia beállítása. Alapértelmezett érték: 10. Ez azt jelenti, hogy a DVR 10 egymás utáni képet fog összehasonlítani az LS, SS és TS paramétereinek megfelelően. Minél nagyobb az érték, annál magasabb az érzékenységi szint. Legmagasabb érték: RIASZTÁS Figyelmeztetés beállítása különböző esetekre, mint pl. HDD megtelt. Mozgassa a kurzort az RIADÓ menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: RIASZTÁS HANGJELZÉSEK BILLENTYŰ JELZŐHANG VHIÁNY JELZÉS MOZGÁS JELZÉS RIASZT JELZŐHANG HDD ZÜMMER RIASZTÁS IDŐTART HDD MAJDNEM TELE 05 HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) HANGJELZÉSEK - Belső hangjelzések Hangjelzés engedélyezése vagy tiltása (be/ki) ha a belső zümmer aktív állapotban van: billentyűzet, videójel hiány, mozgásérzékelés Megjegyzés: amennyiben ez a funkció ki van kapcsolva, a 3), 4), 5) és 6) pontok is le lesznek tiltva; még akkor is, ha korábban engedélyezve voltak. 2) BILLENTYŰ JELZŐHANG - Billentyűzet hangjelzés A kezelőgombok megnyomásakor hangjelzés engedélyezése vagy tiltása (be/ki). 3) VHIÁNY JELZÉS - Videójel hiány jelzése Hangjelzés engedélyezése vagy tiltása videójel hiánykor (be/ki). 4) MOZGÁS JELZÉS - Videó mozgásérzékelő jelzése Hangjelzés engedélyezése vagy tiltása Mozgásérzékelés esetén. 5) RIASZT JELZŐHANG - Belső riasztási hangjelzés Hangjelzés engedélyezése vagy tiltása belső riasztáskor (be/ki). 24

25 6) HDD ZÜMMER HDD megtelésének előrejelzése A HDD hibajelző hangjának engedélyezése vagy tiltása (be/ki). 7) RIASZTÁS IDŐTART - Riasztási időtartam A riasztás időtartamának beállítása a Le/Fel gombokkal (5 / 10 / 20 / 40mp). 8) HDD MAJDNEM TELE Abban az esetben, ha a HDD-n levő üres hely a beállított méretre csökken, jelzést fog generálni HÁLÓZAT Mozgassa a kurzort a HÁLÓZAT menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: HÁLÓZAT HÁLÓZAT TÍPUSA STATIKUS IP ÁTJÁRÓ NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP STATIC Statikus IP cím 1) HÁLÓZAT TÍPUSA Állítsa be a hálózat típusát STATIKUS-RA, majd adja meg az összes információt a DVR-en. 2) IP / ÁTJÁRÓ / NETMASK - Hálózati információk Írja be az összes információt, amit az Internet (hálózati) szolgáltatótól kapott. 3) DNS (ELSŐDLEGES DNS / MÁSODLAGOS DNS) Írja be a DNS IP címét, amit a szolgáltatótól kapott. 4) PORT - Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: STATIKUS HÁLÓZAT TÍPUSA STATIKUS IP KAPU NETMASZK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 25

26 PPPOE 1) HÁLÓZAT TÍPUSA Hálózat típusát állítsa PPOE-re 2) FELHASZN NÉV / JELSZÓ Adja meg a szolgáltatótól kapott jelszót és felhasználónevet. 3) DNS (PRIMARY DNS / SECONDARY DNS) Írja be a DNS IP címét, amit a szolgáltatótól kapott. 4) PORT - Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: HÁLÓZAT TÍPUSA FELHASZN NÉV JELSZÓ PPPOE PPPOE ÜRES ÜRES IP ÁTJÁRÓ NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP Megjegyzés: A PPPoE funkció használatához szerezze be a szolgáltatótól jelszót és felhasználónevet, illetve DDNS DHCP 1) HÁLÓZAT TÍPUSA hozzáférést, ami megfelel egy bizonyos Host név dinamikus IP címével. A PPPoE beállításokhoz tekintse át a Hálózat (NETWORK) részt. DDNS beállításokhoz pedig tekintse át a DDNS részt. Állítsa be a hálózat típusát DHCP-re 2) ELSŐDLEGES DNS / MÁSODLAGOS DNS Írja be a szolgáltatótól kapott IP címet. 3) PORT Web port címe Értéke 1~9999 között lehet. Alapértelmezett érték: 80. Esetenként javasolt, hogy módosítsa ezt az értéket rugalmassági vagy biztonsági okokból. Példa: DHCP HÁLÓZAT TÍPUSA DHCP IP KAPU NETMASK ELSŐDLEGES DNS MÁSODLAGOS DNS PORT 0080 HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP Megjegyzés: Router támogatása szükséges a DHCP funkcióhoz, illetve kábeles modemre van szükség DHCP szolgáltatással és DDNS hozzáféréshez, ahhoz, hogy a funkció megfelelően működjön. 26

27 7.1.5 KIJELZŐ A képernyőn megjelenő OSD jelzések beállítására van lehetőség ebben a menüpontban. Mozgassa a kurzort a KIJELZŐ menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: KIJELZŐ VÁLTOTT SOROS LÉPTETÉSI IDŐ 03 VGA KIMENET 1024X768 HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) VÁLTOTT SOROS Funkció engedélyezése vagy tiltása (be/ki) 2) LÉPTETÉSI IDŐ Teljes képernyős megjelenítés esetén a léptetési idő beállítása 3 / 5 / 10 / 15 mp. 3) VGA KIMENET A VGA kimenet felbontásának beállítása: 800 x x 768 (alapértelmezett) 1280 x x x x x FELVÉTEL A rögzítési paraméterk beállításához mozgassa a kurzort a FELVÉTEL menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni a képernyőn: FELVÉTEL KÉZI FELV ESEMÉNY FELV AKTIVÁLÁSA IDŐZÍTETT FELV ESEMÉNY RÖGZ IPS 120 IDŐZÍTETT RÖGZ IPS 120 ELŐ-RIASZT FELVÉTEL FELÜLÍRÁS HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 4) KÉZI FELV - Kézi rögzítés engedélyezése Manuális rögzítési funkció engedélyezése vagy tiltása (be/ki) 5) ESEMÉNY FELV AKTIVÁLÁSA Eseményvezérelt rögzítési funkció engedélyezése vagy tiltása (be/ki) 6) IDŐZÍTETT FELV Időzített rögzítés engedélyezése vagy tiltása (be/ki) 27

28 7) ESEMÉNY RÖGZ IPS - Eseményvezérelt rögzítési képsűrűség Válassza ki az eseményvezérelt rögzítés képsűrűségét (Eseményvezérelt rögzítés riasztás vagy mozgás által indított rögzítést jelent.) Az alábbi opciók kiválasztása lehetséges: PAL IPS KERET 3, 6, 12, 25 MEZŐ (2CIF) 6,12,25,50 CIF 12, 25, 50, 100 8) IDŐZÍTETT RÖGZ IPS - Időzített rögzítési képsűrűség Válassza ki az időzített rögzítési képsűrűséget. Az alábbi opciók kiválasztása lehetséges: PAL IPS FRAME 3, 6, 12, 25 MEZŐ (2CIF) 6,12,25,50 CIF 12, 25, 50, 100 9) ELŐ-RIASZT FELVÉTEL - PRE-Alarm rögzítés Amennyiben mind a pre-alarm, mind pedig az eseményvezérelt rögzítési funkciók aktív állapotban vannak, a DVR 8MB-nyi adatot fog rögzíteni minden esemény előtt. 10) FELÜLÍRÁS Abban az esetben, ha az opció engedélyezve van, akkor a legrégebbi felvételek közül 5GB-i terület automatikusan felülír a rendszer, amennyiben 5Gb alá csökken a szabad tárkapacitás. 7.2 RENDSZER Nyomja meg a MENU gombot, majd adja meg a jelszót (alapértelmezett (0000). Mozgassa a kurzort a menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni. RENDSZER JELSZÓ XXXX GYÁRI ÁLL VISSZAÁLL VISSZAÁLLÍT HDD TÖRLÉS HDD-MASTER-1 FRISSÍT INDÍT AUTO BILLENTYŰZÁR MP SOHA NYELV MAGYAR VIDEÓ FORMÁTUM PAL VERZIÓ HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) JELSZÓ - Jelszó beállítása Az Admin szintű jelszó beállítása 2) GYÁRI ÁLL VISSZAÁLL - Alapértelmezett beállítások visszaállítása Nyomja meg az ENTER gombot, majd válassza a IGEN opciót az alapértelmezett beállítások visszaállításához, vagy VÁLASSZA a NEM opciót a kilépéshez (változás nélkül). 28

29 3) HDD TÖRLÉS Válassza ki a HDD-t, majd nyomja meg az ENTER gombot. A törléshez válassza az IGEN opciót, vagy a kilépéshez a NEM opciót. 4) FRISSÍT - Firmware / OSD frissítése Ez a funkció nem elérhető. 5) AUTO BILLENTYŰZÁR MP - Automatikus billentyűzár Adja meg, hogy mennyi idő után aktiválódjon a funkció (soha, 10 / 30 / 60 (perc) 6) NYELV - OSD nyelve Válassza ki az OSD nyelvét 7) VIDEÓ FORMÁTUM - jelrendszer Az aktuális videó jelrendszer megjelenítése 8) VERZIÓ A DVR belső szoftverének verziószáma 7.3 ESEMÉNY INFÓ Nyomja meg a MENU gombot, majd adja meg a jelszót (alapértelmezett (0000). Mozgassa a kurzort a menüpontra és nyomja meg az ENTER-t. A képernyőn az alábbi opciókat fogja látni. ESEMÉNY INFÓ GYORSKERESÉS ESEMÉNY KERESÉS HDD INFÓ ESEMÉNYNAPLÓ HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP GYORSKERESÉS Események keresése idő megadásával és közvetlen lejátszása. Mozgassa a kurzort a GYORSKERESÉS menüpontra és nyomja meg az ENTER gombot. Az alábbi ábra fog megjelenni: IDŐ KERESÉS DÁTUM KERESÉS 2009 / JUN / : 48 : 00 HDD ÖSSZES HDD INDÍT HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 29

30 9) DÁTUM KERESÉS Adjon meg egy idő, melyre szeretné a keresést indítani: (év/hónap/nap/óra/perc) 10) HDD - HDD kiválasztása 11) INDÍT Mozgassa a kurzort a INDÍT menüpontra és nyomja meg az ENTER-t a rögzített fájl kereséséhez és a találatok közvetlen lejátszásához. A keresés ideje akár 1-2 percig is eltarhat. Ez idő alatt a kezelőszervek letiltásra kerülnek (csak a billentyűzet jelzőhang működik) ESEMÉNYKERESÉS ESEMÉNY KERESÉS DÁTUM KERESÉS 2009 / JUN / : 48 : 00 CSATORNA 01 ELJÁRÁS MOZGÁS KERESÉS HDD ÖSSZES HDD INDÍT HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 1) DÁTUM KERESÉS Adjon meg egy idő, melyre szeretné a keresést indítani: (év/hónap/nap/óra/perc) 2) CSATORNA Adja meg, hogy melyik csatornára vonatkozóan szeretne keresni 3) ELJÁRÁS Adja meg, hogy milyen eseménytípusra szeretne keresni a beállított csatornán (MOZGÁS / RIASZTÁS) 4) HDD - HDD kiválasztása 5) INDÍT Mozgassa a kurzort a INDÍT menüpontra és nyomja meg az ENTER-t a rögzített fájl kereséséhez és a találatok közvetlen lejátszásához. A keresés ideje akár 1-2 percig is eltarhat. Ez idő alatt a kezelőszervek letiltásra kerülnek (csak a billentyűzet jelzőhang működik) HDD INFÓ Csatlakoztatott HDD hátralevő kapacitásának megjelenítése. 30

31 7.3.4 ESEMÉNYNAPLÓ Eseménynapló információinak megjelenítése (esemény típusa, idő, kamera) vagy a bejegyzések teljes törlése Mozgassa a kurzort az ESEMÉNYNAPLÓ menüpontra és nyomja meg az ENTER gombot. Az alábbi ábrához hasonló fog megjelenni a képernyőn: ESEMÉNYNAPLÓ ESEMÉNY IDŐ MEGJEGY TÁPFESZ 2007 / MAY / 30 20:27:49 VHIÁNY 2007 / MAY / 30 20:05:05 01 VHIÁNY 2007 / MAY / 30 20:00:11 02 VHIÁNY 2007 / MAY / 30 16:00:08 03 VHIÁNY 2007 / MAY / 30 15:09:32 04 VHIÁNY 2007 / MAY / 30 11:00:08 01 VHIÁNY 2007 / MAY / 30 10:27:33 02 VHIÁNY 2007 / MAY / 30 08:05:55 03 VHIÁNY 2007 / MAY / 30 08:05:26 04 VHIÁNY 2007 / MAY / 30 08:00:22 01 ELŐZŐ KÖV TÖRÖL HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 7.4 BIZT MENTÉS A mentett felvételek közvetlenül lejátszhatók a kliens programmal, vagy AVI fájlba történő konvertálás után bármilyen lejátszó programmal. Megjegyzés: audió és videó felvétel együttes mentése előtt győződjön meg róla, hogy van-e kamera csatlakoztatva az audiót támogató bemenetre és van felvétel az adott csatornán. Mozgassa a kurzort a BIZT MENTÉS menüpontra és nyomjon ENTER-t USB BIZT MENT BIZT MENTÉS HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 31

32 USB-re történő mentés előtt ellenőrizze a következőket: 1) A DVR támogatja az USB meghajtót. Amennyiben nem, akkor a következő üzenet fog megjelenni: USB ERROR (USB hiba). Kompatibilis USB meghajtó típusok listájához tekintse át a 2-es mellékletet. 2) A meghajtó formátumának FAT32-nek kell lennie. Ha nem így van, akkor számítógép segítségével formatálja. USB BIZT MENT START IDŐ 2007 / MAY / 31 13:00:05 VÉGE 2007 / MAY / 31 13:10:05 ÜRES HELY MB CSATORNA HDD AZON ÖSSZES HDD INDÍT HALADÓ ÁLLÍTÁSOKHOZ FORDULJON A TELEPÍTŐHÖZ KIVÁLASZT VISSZA KÖVETK. LÉP 3) Ne legyen semmilyen adat a meghajtón. Ajánlott, hogy töröljön minden adatot a meghajtóról, mielőtt elkezdené a kimentést. Mozgassa a kurzort az USB BIZT MENT menüpontra és nyomja meg az ENTER gombot. Az alábbi ábrához hasonló képet fogja látni: 1) START IDŐ - Kezdő időpont Adja meg a kezdeti időpontot a kimentéshez 2) VÉGE - Befejező időpont Adja meg a befejező időpontot a kimentéshez 3) ÜRES HELY - Rendelkezésre álló üres hely Behelyezett USB meghajtó rendelkezésre álló kapacitásának megjelenítése 4) CSATORNA Kamerák kiválasztása az ENTER gomb megnyomásával. Szimbólum megváltozik a csatorna száma előtt. azt jelenti, hogy a kamera ki van jelölve a letöltéshez, nincs kijelölve. 5) HDD AZON 6) INDÍT Nyomja meg azt ENTER gombot a kimentés indításához az USB meghajtóra. Megjegyzés: hanggal együtt történő rögzítéshez csatlakoztasson olyan kamerát a rendszerhez, mely rendelkezik audió funkcióval. A 4 csatornás rögzítőknél az 1-es csatorna áll rendelkezésre, hang rögzítésére. 32

33 8. Távoli hozzáférés DVR üzemeltetése távolról a VideoViewer program, IE böngésző vagy APPLE QuickTime Player segítségével. 8.1 VideoViewer kliens program Telepítés és hálózati csatlakozás 7) Szoftver telepítése Helyezze a CD-t a meghajtóba. A megjelenő ablakban válassza ki a Licensed Software AP (Program telepítése CD-ről) vagy a Download Latest Version (Legújabb verzió letöltése) menüpontos. Ez utóbbi esetben Internet kapcsolat esetén automatikusan letöltődik és elindul a telepítése a legfrissebb kliens programnak. Telepítés után a következő parancsikon fog megjelenni az asztalon: 8) Hálózati csatlakozás Helyi csatlakozás LAN-on keresztül 9) Csatlakoztassa a DVR-t a számítógéphez LAN hálózati kábellel. Alapértelmezett DVR IP cím a következő: , illetve az alapértelmezett felhasználónév és jelszó: admin/admin 10) Állítsa a számítógép IP címét a következőre: XXX (1~255, kivéve 10) annak érdekében, hogy a számítógép és a DVR ugyanazon a domain néven legyen. 33

34 11) Kattintson az ikonra:, és lépjen be a VideoViewer programba. Alapértelmezettként a címjegyzék (ADDRESS BOOK) panel fog megjelenni a vezérlőpanel jobb oldalán 12) Kattintson erre az ikonra: majd a Hozzáadás ikonra:, ezután adja meg az IP címet, a felhasználói nevet és jelszót, valamint a csatlakoztatni kívánt DVR port számát. Amennyiben nem ismert az IP cím és port szám, kattintson a következő ikonra: (Keresés), majd a (Frissítés) ikonra az elérhető IP címek listázásához, melyek ugyanazzal a domain névvel rendelkeznek, mint a számítógép. A talált címek hozzáadása a következő gombbal: (Hozzáadás) lehetséges. A részletesebb leírást a fejezetben talál. 13) Kattintson kétszer a beírt IP címre a belépéshez. Belépéskor az Esemény napló (EVENT) fog megjelenni alapértelmezettként. Távoli hozzáférés Interneten keresztül a) Kattintson a következő ikonra:, a programba való belépéshez. Alapértelmezett beállításként a címjegyzék (ADDRESS BOOK) panel fog megjelenni a vezérlőpanel jobb oldalán. b) Kattintson az ikonra (Címjegyzék) (Hozzáadás). Írja be DVR IP címét, felhasználónevet, jelszót és a port számát, melyhez csatlakozni szeretne. Alapértelmezett DVR értékek: IP cím Felhasználó név admin Jelszó admin Port

35 Vagy: Kattintson a következő ikonra (Keresés) (Frissítés) az IP címek listázásához. A listázott címeket a következő gombbal lehet hozzáadni a címjegyzékhez: (Hozzáadás címjegyzékhez). A részletesebb leírást a fejezetben talál c) Kattintson a címjegyzékbe beírt IP címre a belépéshez. Az eseménynapló fog megjelenni alapértelmezettként Vezérlőpult A programmal történő csatlakozás után az egyszerűsített megjelenítő ablak jelenik meg Egyszerűsített megjelenítés 35

36 Teljes megjelenítés A gombra kattintva megjelenik a teljes képernyős kezelőfelület: 36

37 Főbb funkciógombok Ikonok Egysz. megj. Teljes megj. Funkció Címjegyzék Leírás Kattintson az ikonra a címjegyzék megnyitásához. Lehetőség van az egyes bejegyzések szerkesztésére, törlésére. Remote Config DVR paramétereinek beállítása Általános beállítások Record Setting Custom Setting Hálózaton keresztüli rögzítés beállítása. A kezelőfelület nyelvezetének beállítása (program újraindítást igényel). / / Eseménynapló Rögzítés / Rögzítés leállítása Pillanatkép Információ DVR vezérlőpult Az ikonra kattintással megtekintheti a program eseménynaplójának bejegyzéseit, a rögzítési eseményeket. Dátum alapján végezhet keresést vagy az egyes bejegyzésekre kattintva, elindíthatja a felvétel lejátszását. Kattintson az ikonra a hálózati rögzítés indításához / leállításához Kattintson az ikonra a kijelölt DVR megjelenített képének mentéséhez a beállított helyre. A kiválasztott DVR hálózati információinak megjelenítése. DVR vezérlőpult megjelenítése. A megjelenő ablakban az adott DVR-en, az adott jogosultsággal elérhető funkciók nyomógombjai lesznek aktívak. DVR-ek váltása Az egyes megjelenített képek közötti váltáshoz kattinson a megfelelő fülre az ablak alján. Live1: Bejelentkezés után ezzel a gombbal lehet élőképes megjelenítésre kapcsolni. Play1: Videó kiválasztása után ezzel a gombbal lehet azt lejátszani. Download: kiválasztott videó letöltése Hangerő Audió csatorna tiltása/engedélyezése ill. a hangerő beállítása (ha a DVR támogatja) 37

38 8.1.3 Program használata Rögzítés Különböző események hatására lehetőség van a felvételek rögzítésére, a DVR-rel párhuzamosan, a kliens programot futtató számítógépen is. A beállításhoz kattintson a vagy a ikonra, majd a (Record Settings) ikonra és lépjen be a rögzítési beállításokhoz. Jelölje ki a kívánt rögzítési módokat és kattintson duplán a VIDEO PATH cellára, a fájlok mentési útvonalának megadásához. Rögzítés típusa: Manual / Schedule / Motion / Alarm Kézi / Ütemezett / Mozgás / Riasztás (CPD540-nél nem működik) Hard Disk Overwrite: HDD felülírás engedélyezése Prev/Post Event Record Time: esemény előtti / utánni rögzítés idejének megadása Record Time Range: Weekly / Custom (Heti / Egyedi időzítés) Heti bontásban a hét minden napjára megadható, hogy milyen rögzítési módok érvényesek. Egyedi időzítés esetén az egyes felvételi módokat konkrét időközökre lehet beállítani. Amennyiben a MANUAL (kézi) opció ki van jelölve, kattintson a vagy ikonra a manuális rögzítés azonnali indításához. A fájlok a megadott helyre kerülnek mentésre. A jobb felső sarokban a REC felirat fog látszani. Amennyiben MOTION (Mozgásérzékelés) és/vagy ALARM (Riasztás) opciók vannak bejelölve, akkor az esemény bekövetkeztekor a rögzítés azonnal megkezdődik a PC-n is. A fájlok a megadott helyre kerülnek mentésre Visszajátszás Rögzített fájlok lejátszásához kattintson a vagy a ikonra, majd kattintson a RECORD vagy DOWNLOAD fülre. Alapértelmezett beállításként az összes rögzített fájl listázásra kerül. A keresés gyorsításához rendezze a bejegyzéseket. 38

39 Rögzített fájl azonnali lejátszásához válasszon ki egy bejegyzést a listáról és kattintson a PLAY gombra vagy kattintson duplán a kiválasztott bejegyzésre. Ezután az alábbi ábrához hasonló vezérlőpanel fog megjelenni a fő vezérlőpanel alatt. Megjegyzés: A rögzített felvételek lejátszásakor az élőképes fülön (LIVE) csak osztott képernyős megjelenítésre van lehetőség. 39

40 NO. Funkció Leírás 1 Információs sáv Ezen a területen az éppen lejátszott/letöltött fájl adatai láthatóak: fájl neve, a rögzítés ideje, lejátszási sebesség, stb. 2 Lejátszó sáv A lejátszás állapota követhető nyomon Vezérlő gombok Ez a terület csak a visszajátszás indításakor kerül engedélyezésre. (Gyors visszatekerés) / (Gyors előre tekerés) / (Stop) 3 / (Szünet) / (Lejátszás) Rewind / Forward (Gyors vissza és előretekerés) a kétszeres gyors vissza és előretekeréshez nyomja meg a gombot egyszer, a négyszeres sebességhez kétszer, a nyolcszoros sebességhez háromszor A legmagasabb elérhető sebesség 16x-os. 4 De-Interlace A vibrálás csökkentésére alkalmas kimerevített kép esetén Network Backup (Hálózati kimentés) Hálózaton keresztüli kimentéshez kattintson a ikonra, majd a vagy ikonra. A megjelenő ablakban állítsa be az időtartományt, mely közötti felvételeket le kívánja menteni vagy a jobb oldalon az esemény típusát. Az alábbihoz hasonló oldal fog megjelenítésre kerülni: Megjegyzés: A funkció működtetéséhez SUPERVISOR felhasználói szinttel kell rendelkeznie. Megjegyzés: A mentés megkezdése előtt győződjön meg róla, hogy a DVR nincs Visszajátszás módban, ellenkező esetben a mentés kezdetekor automatikusan leálll a visszajátszás. 40
