1 Ikarus 411T Jármőismeret

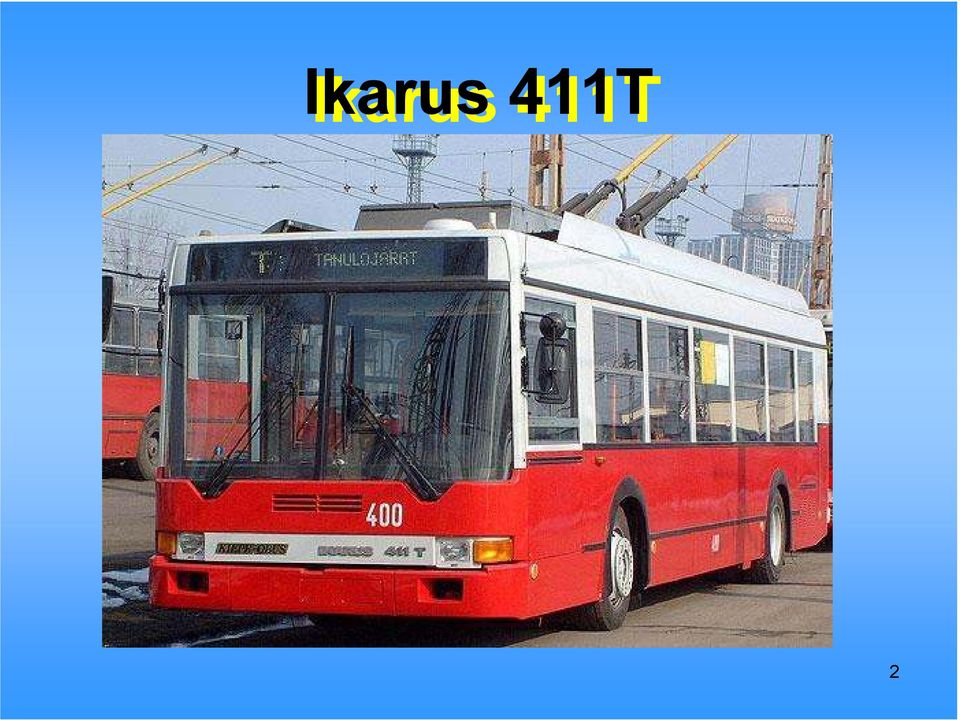

2 Ikarus 411T 2

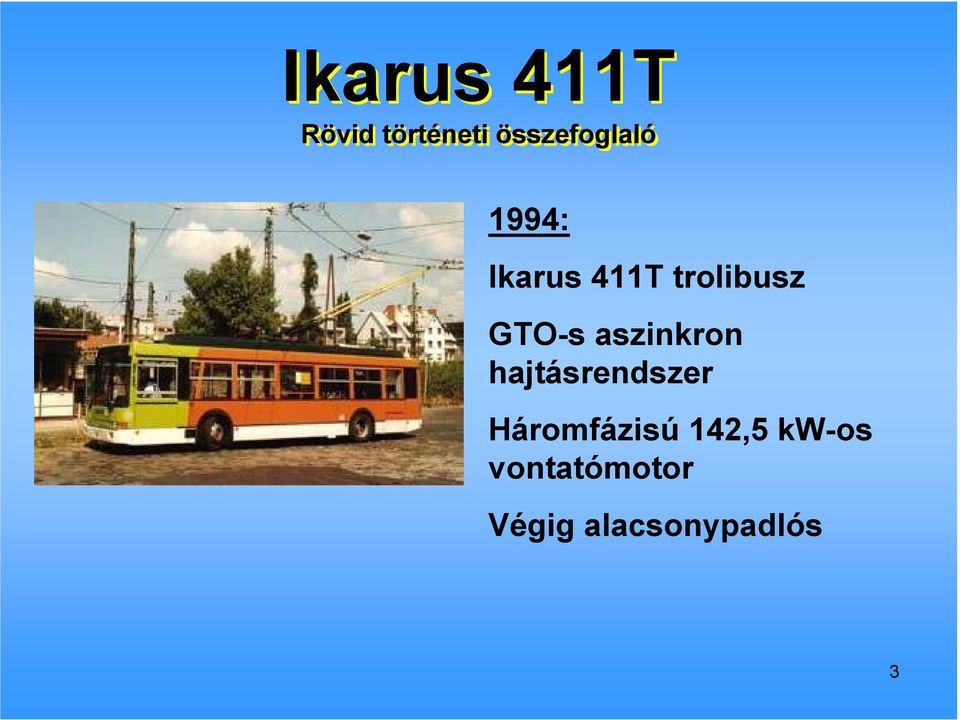

3 Ikarus 411T Rövid történeti összefoglaló 1994: Ikarus 411T trolibusz GTO-s aszinkron hajtásrendszer Háromfázisú 142,5 kw-os vontatómotor Végig alacsonypadlós 3

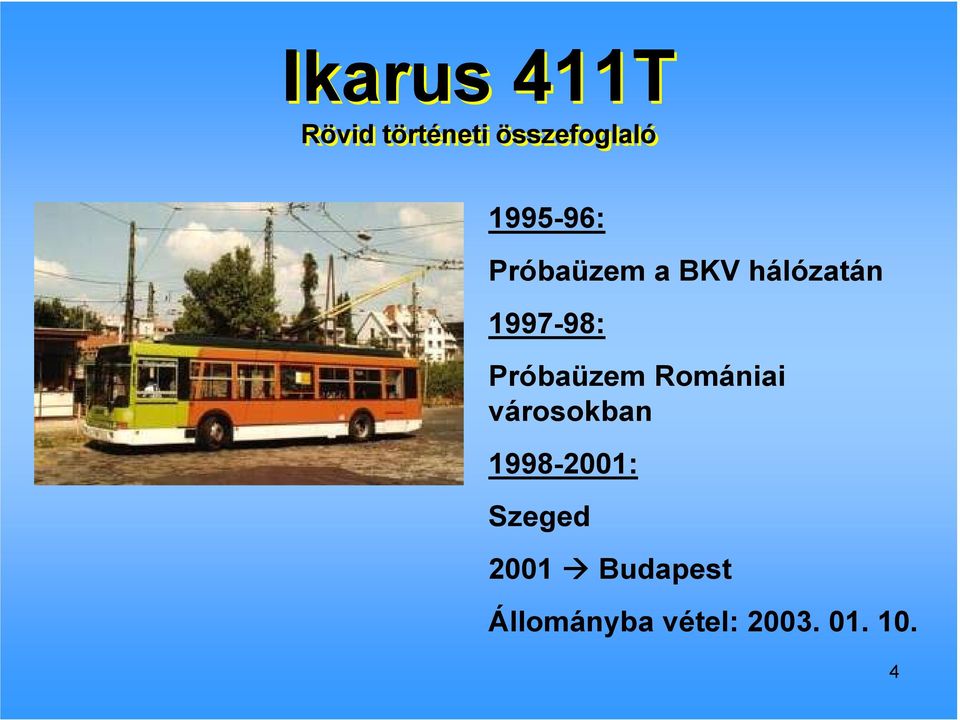

4 Ikarus 411T Rövid történeti összefoglaló : Próbaüzem a BKV hálózatán : Próbaüzem Romániai városokban : Szeged 2001 Budapest Állományba vétel:

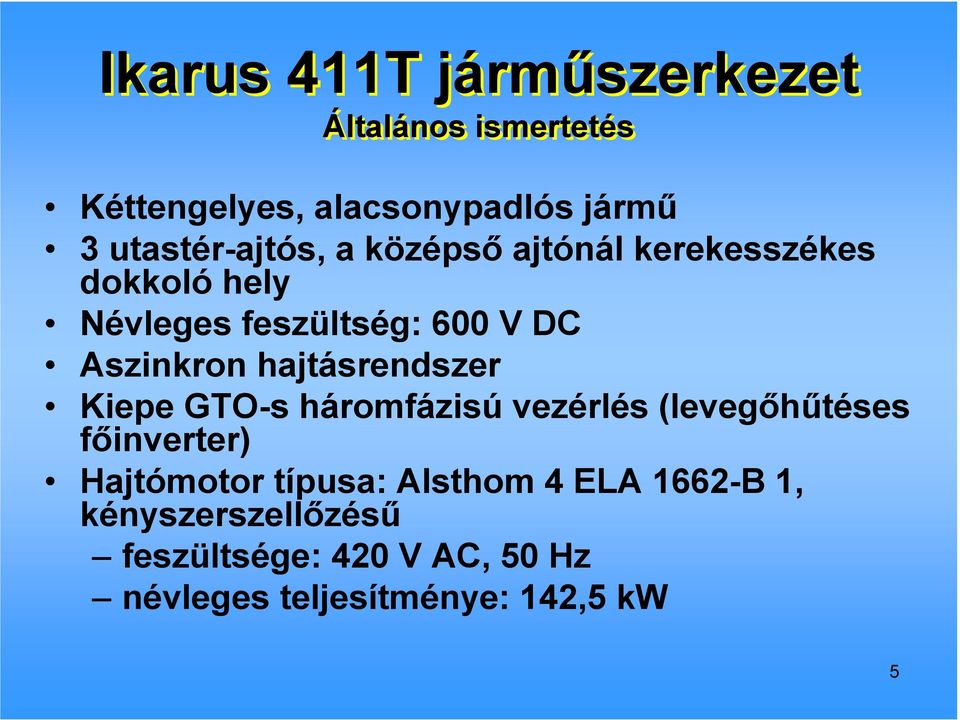

5 Ikarus 411T jármőszerkezet Általános ismertetés Kéttengelyes, alacsonypadlós jármő 3 utastér-ajtós, a középsı ajtónál kerekesszékes dokkoló hely Névleges feszültség: 600 V DC Aszinkron hajtásrendszer Kiepe GTO-s háromfázisú vezérlés (levegıhőtéses fıinverter) Hajtómotor típusa: Alsthom 4 ELA 1662-B 1, kényszerszellızéső feszültsége: 420 V AC, 50 Hz névleges teljesítménye: 142,5 kw 5

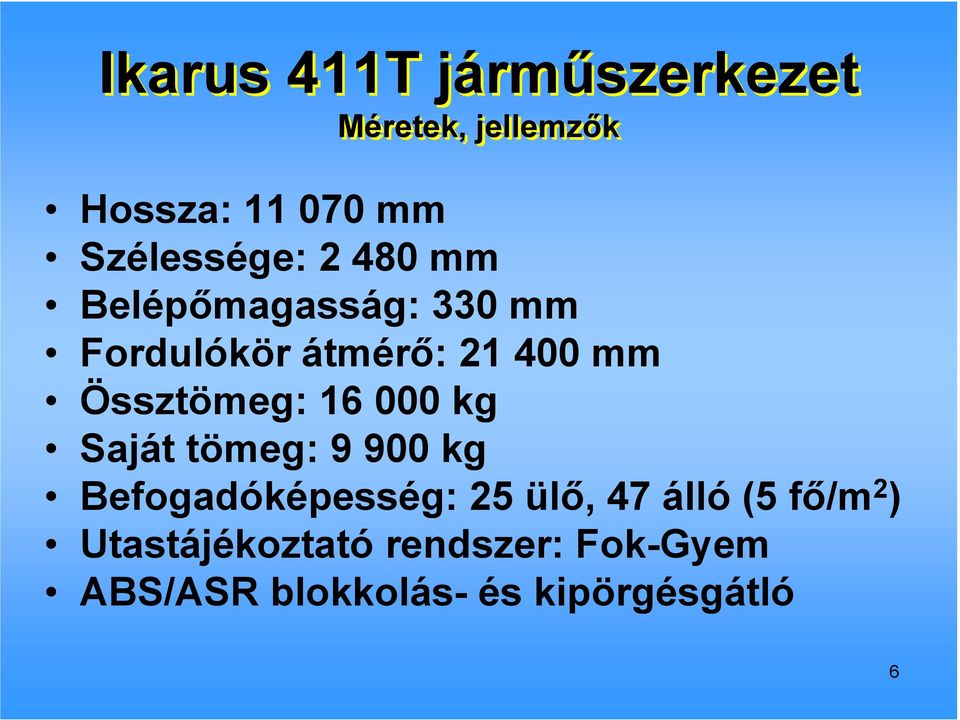

6 Ikarus 411T jármőszerkezet Méretek, jellemzık Hossza: mm Szélessége: mm Belépımagasság: 330 mm Fordulókör átmérı: mm Össztömeg: kg Saját tömeg: kg Befogadóképesség: 25 ülı, 47 álló (5 fı/m 2 ) Utastájékoztató rendszer: Fok-Gyem ABS/ASR blokkolás- és kipörgésgátló 6

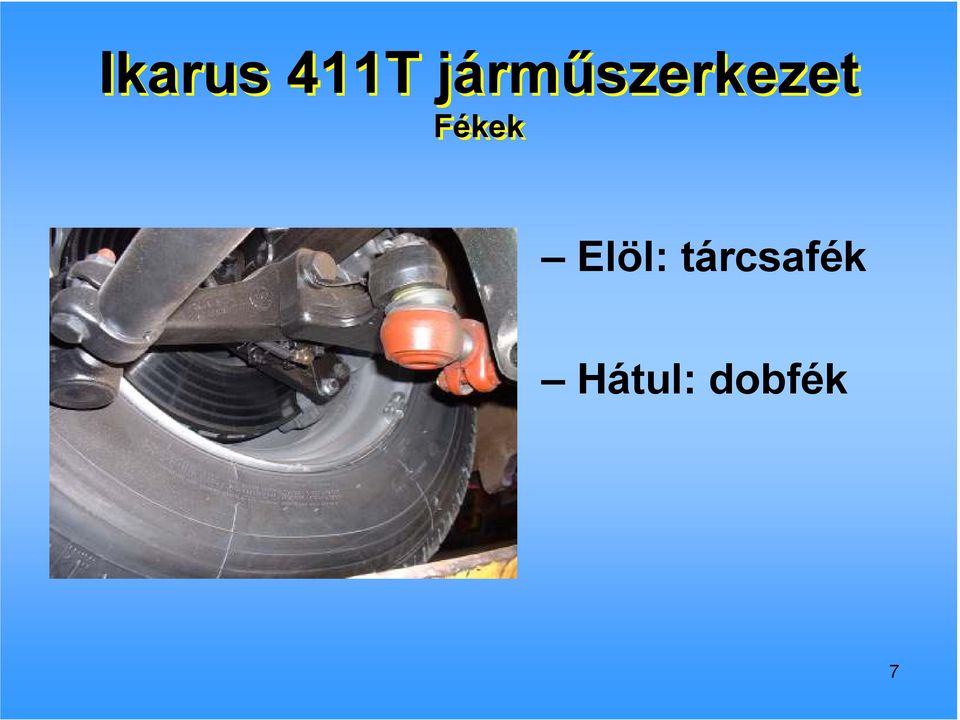

7 Ikarus 411T jármőszerkezet Fékek Elöl: tárcsafék Hátul: dobfék 7

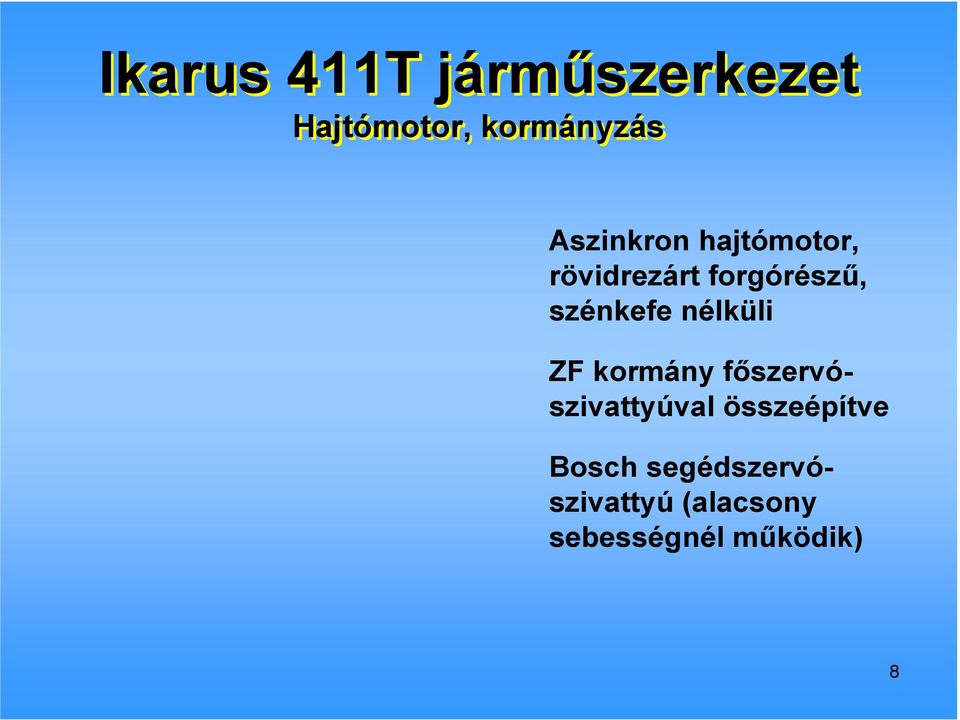

8 Ikarus 411T jármőszerkezet Hajtómotor, kormányzás Aszinkron hajtómotor, rövidrezárt forgórésző, szénkefe nélküli ZF kormány fıszervószivattyúval összeépítve Bosch segédszervószivattyú (alacsony sebességnél mőködik) 8

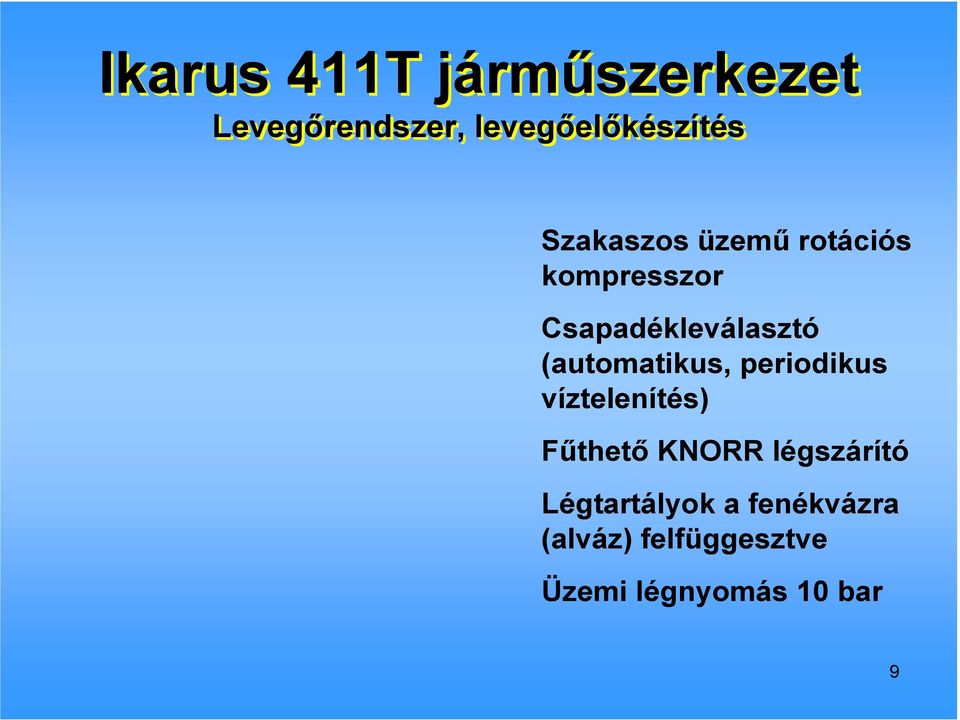

9 Ikarus 411T jármőszerkezet Levegırendszer, levegıelıkészítés Szakaszos üzemő rotációs kompresszor Csapadékleválasztó (automatikus, periodikus víztelenítés) Főthetı KNORR légszárító Légtartályok a fenékvázra (alváz) felfüggesztve Üzemi légnyomás 10 bar 9

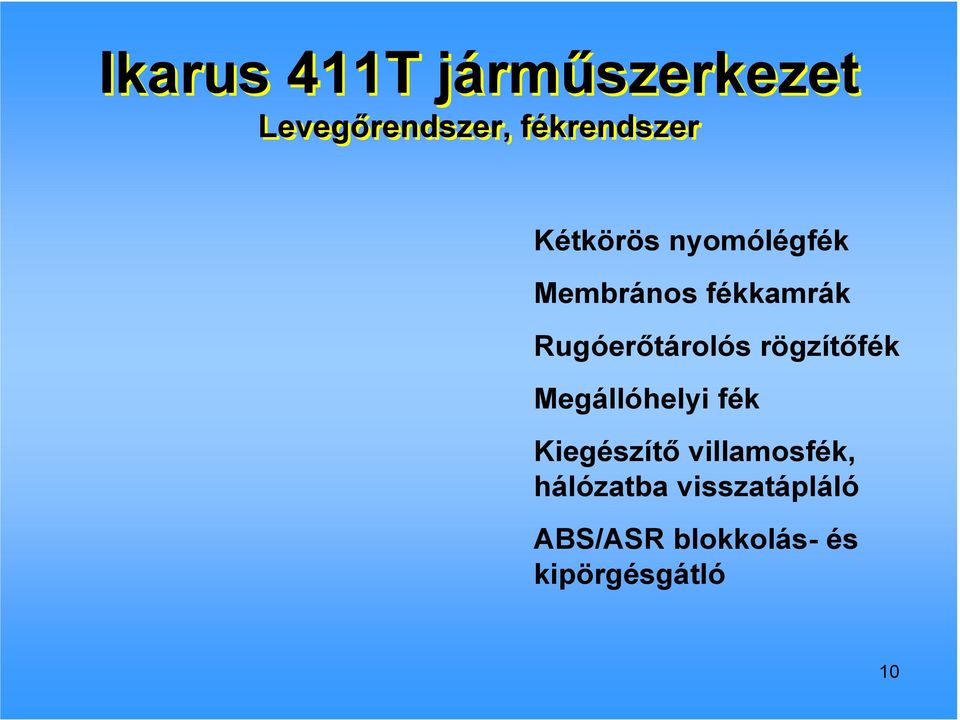

10 Ikarus 411T jármőszerkezet Levegırendszer, fékrendszer Kétkörös nyomólégfék Membrános fékkamrák Rugóerıtárolós rögzítıfék Megállóhelyi fék Kiegészítı villamosfék, hálózatba visszatápláló ABS/ASR blokkolás- és kipörgésgátló 10

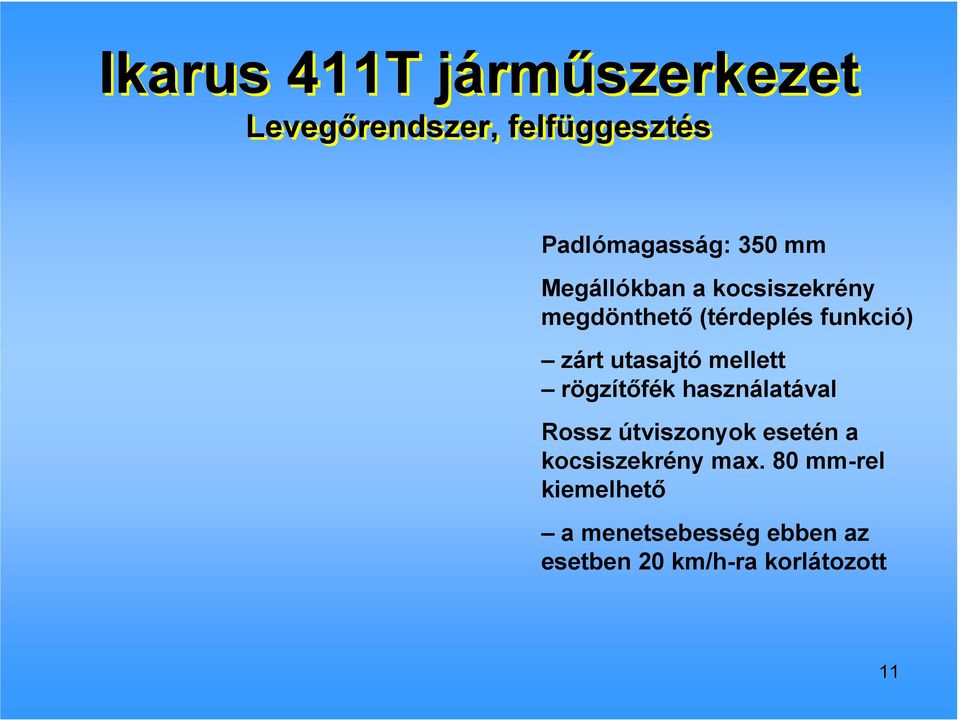

11 Ikarus 411T jármőszerkezet Levegırendszer, felfüggesztés Padlómagasság: 350 mm Megállókban a kocsiszekrény megdönthetı (térdeplés funkció) zárt utasajtó mellett rögzítıfék használatával Rossz útviszonyok esetén a kocsiszekrény max. 80 mm-rel kiemelhetı a menetsebesség ebben az esetben 20 km/h-ra korlátozott 11

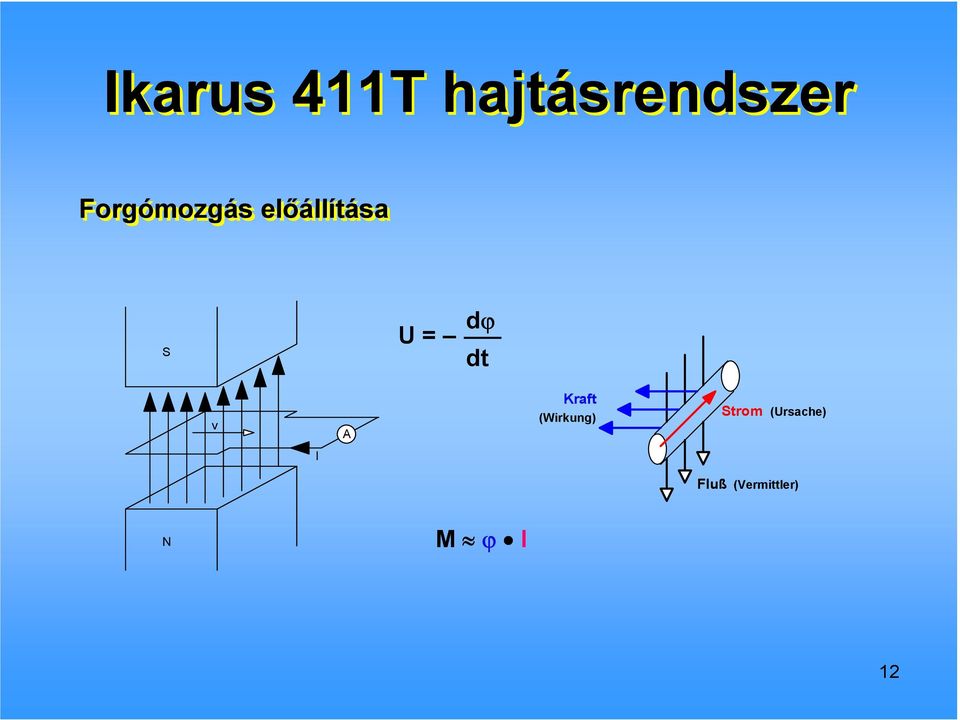

12 Ikarus 411T hajtásrendszer Forgómozgás elıállítása S U = dϕ dt v A Kraft (Wirkung) Strom (Ursache) I Fluß (Vermittler) N M ϕ I 12

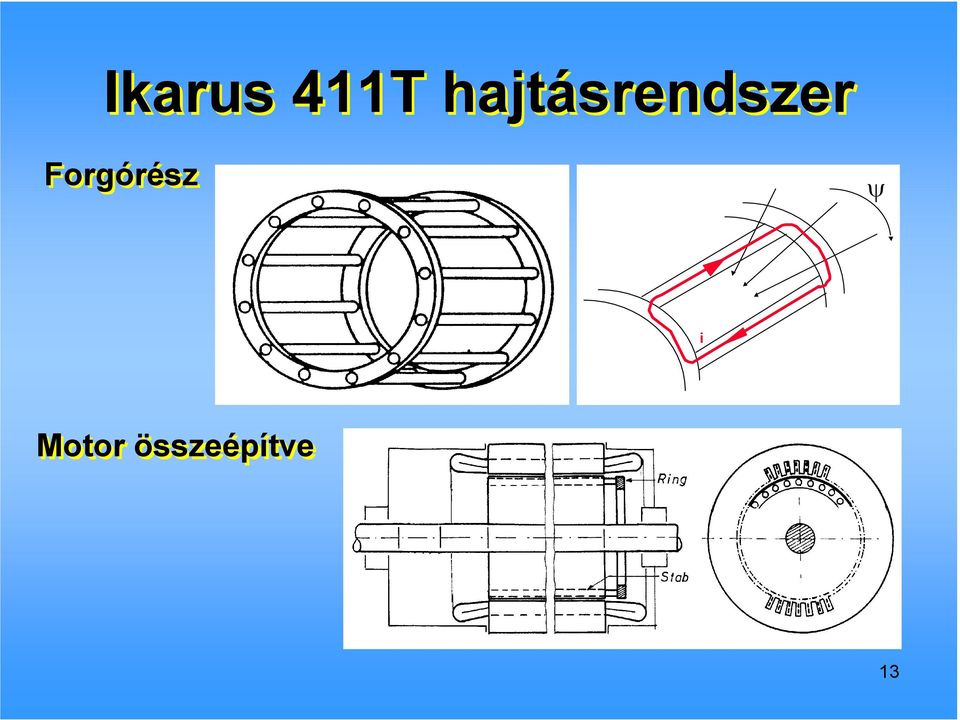

13 Ikarus 411T hajtásrendszer Forgórész ψ i Motor összeépítve 13

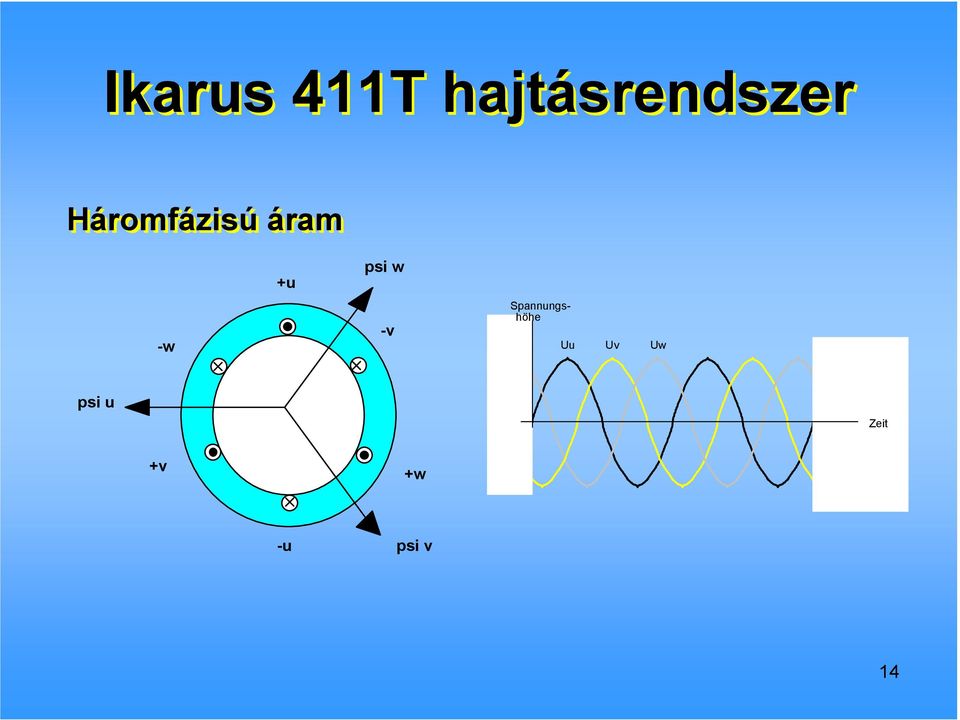

14 Ikarus 411T hajtásrendszer Háromfázisú áram -w +u psi w -v Spannungshöhe Uu Uv Uw psi u Zeit +v +w -u psi v 14

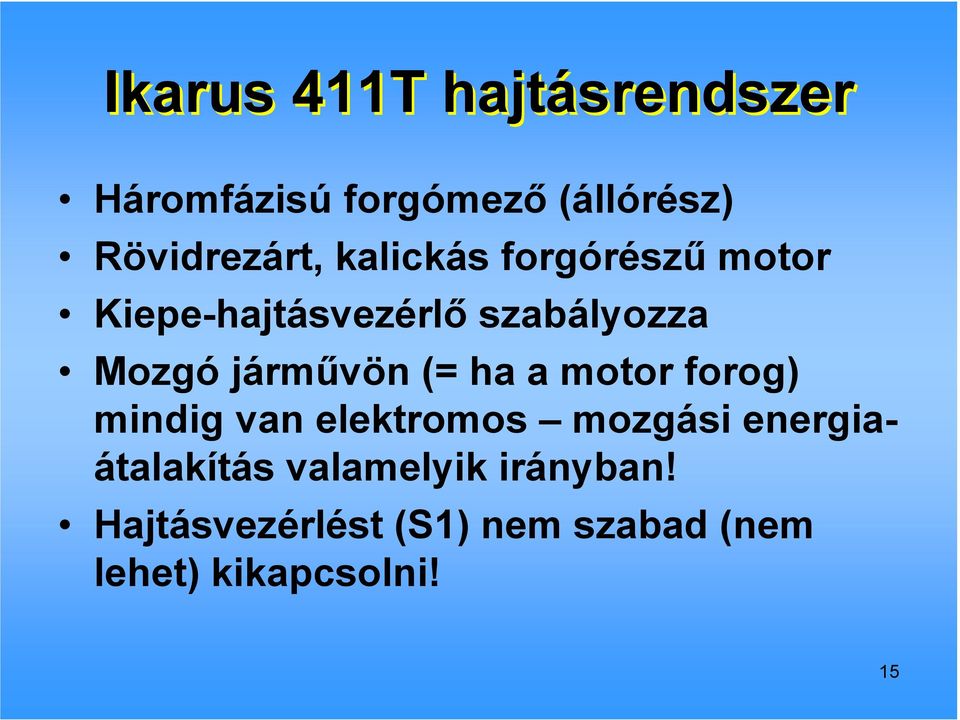

15 Ikarus 411T hajtásrendszer Háromfázisú forgómezı (állórész) Rövidrezárt, kalickás forgórésző motor Kiepe-hajtásvezérlı szabályozza Mozgó jármővön (= ha a motor forog) mindig van elektromos mozgási energiaátalakítás valamelyik irányban! Hajtásvezérlést (S1) nem szabad (nem lehet) kikapcsolni! 15

16 Ikarus 411T hajtásrendszer Aszinkron üzemmódok Vontatás Forgómezı elıresiet, húz Fékezés Forgómezı késik, fékez Menet-parancs Menet-roll Fék-parancs Fék-roll 16

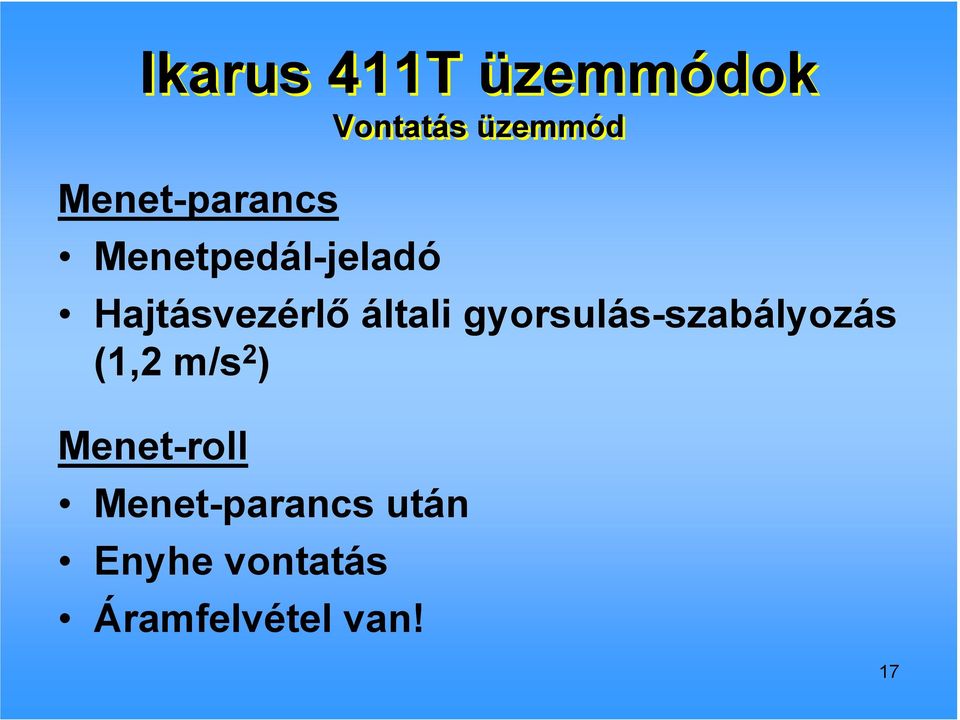

17 Ikarus 411T üzemmódok Menet-parancs Menetpedál-jeladó Vontatás üzemmód Hajtásvezérlı általi gyorsulás-szabályozás (1,2 m/s 2 ) Menet-roll Menet-parancs után Enyhe vontatás Áramfelvétel van! 17

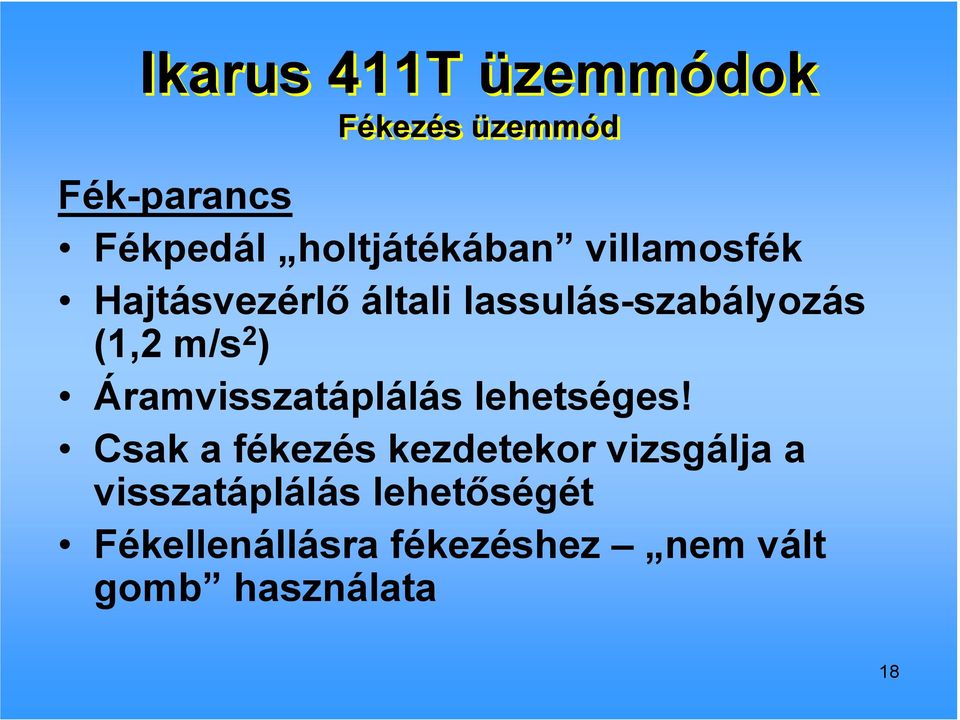

18 Ikarus 411T üzemmódok Fékezés üzemmód Fék-parancs Fékpedál holtjátékában villamosfék Hajtásvezérlı általi lassulás-szabályozás (1,2 m/s 2 ) Áramvisszatáplálás lehetséges! Csak a fékezés kezdetekor vizsgálja a visszatáplálás lehetıségét Fékellenállásra fékezéshez nem vált gomb használata 18

19 Ikarus üzemmódok Fékezés üzemmód Fék-roll Feszültség-hiány, vagy fék-parancs után Jól érezhetı fékhatás Áramvisszatáplálás lehetséges! Hajtást letilthatja a szigetelt (ekvipotenciális) keresztezıdés! Nem vált gomb használata TILOS a hajtásvezérlés (S1) kikapcsolása mozgó jármővön!!! 19

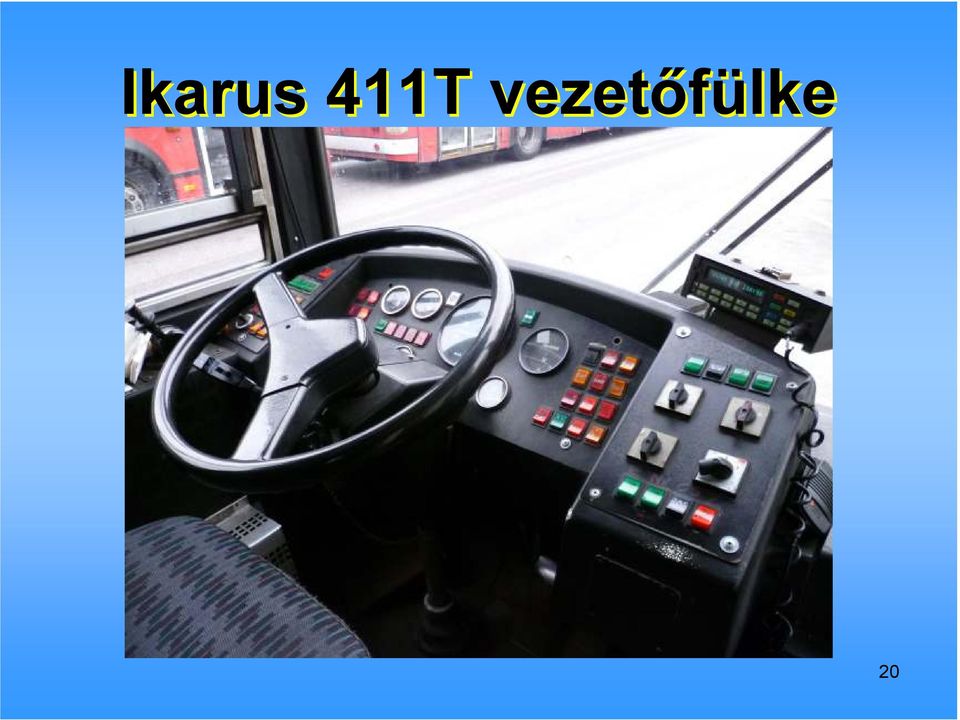

20 Ikarus 411T vezetıfülke 20

21 Ikarus 411T vezetıfülke Kezelıszervek Vált-nem vált nyomógomb Rögzítıfék mőködtetı karja Mikrofon Fülkevilágítás Utastájékoztató kezelıpanel (Fok- Gyem) Fékpedál Menetpedál 21

22 Ikarus 411T vezetıfülke Bal oldali kapcsolók Ajtókorlátozás kikapcsoló Elakadásjelzı Fülkevilágítás Utastér világítás 1. Utastér világítás 2. (?) Tükörfőtés Fülke tetıszellızı (le-fel) Utastéri tetıszellızık (?) Utastájékoztató (Fok-Gyem) Rögzítıfék vészoldás Elsı ködfényszóró Hátsó helyzetjelzı ködlámpa 22

23 Ikarus 411T vezetıfülke A mőszerfal bal oldala Fıinverter szellızés hiba Elektronika hiba Váltóállítási üzemmód lámpa Fıkontaktor ellenırzı lámpa Fıbiztosító ellenırzı lámpa Szigetelés leromlását jelzı lámpa Szünetjelzı üzemmód átkapcsolható inverz jelzésre Hálózati feszültség lámpa 23

24 Ikarus 411T vezetıfülke A mőszerfal középsı része Légnyomásmérı órák Távolsági fényszóró ellenırzı lámpa Sebességmérı és kilométerszámláló Irányjelzı ellenırzı lámpa Üzemóra számláló Ellenırzı lámpasor? (zöld) Légsőrítı túlmelegedés (piros) Rögzítıfék (piros) Akkumulátor töltés (piros) Légszárító hiba (piros) Hımérı (nem használt) Feszültségmérı 24

25 Ikarus 411T vezetıfülke A mőszerfal jobb oldala Telepfıkapcsoló nyomógomb Megállóhelyi fék kikapcsoló és ellenırzı lámpa Parkolófény (csak helyzetjelzı lámpák, méretjelzı nélkül) ASR-lámpa (sárga) ABS-lámpa (piros) ABS kikapcsoló Rámpa ki Rámpa be Rámpa mőködés ellenırzı lámpa? Normál szint Térdeplés Kiemelés 25

26 Ikarus 411T vezetıfülke Jobb oldali kapcsolók Elsı ajtó nyitása Ajtófelezı?? Fülke főtés és szellızés Fıkapcsoló (S1) Utastérfőtés Irányváltó kapcsoló (S2) Ajtónyitás engedélyezés és leszállásjelzı (zöld) Összes ajtó nyitó nyomógomb Indításjelzı nyomógomb Ajtózáró nyomógomb és nyitott ajtó jelzı (piros) 26

27 Ikarus 411T jármőkezelés Külsı jármővilágítás P : kikapcsolva 0 : bekapcsolva 1 : helyzet- és méretjelzı lámpák bekapcsolva mőszerfal-, viszonylattábla-, és lépcsıvilágítás 2 : tompított fényszóró / távfény bekapcsolva Központi kulcsos kapcsoló P 27

28 Ikarus 411T jármőkezelés Világítások Fülkevilágítás Utastérvilágítás 1. Utastérvilágítás 2. Ködfényszóró Hátsó helyzetjelzı ködlámpa a KRESZ elıírásai által engedélyezett körülmények között 28

29 Ikarus 411T jármőkezelés Utasajtók kezelése Elsı ajtó nyitása Ajtófelezı Leszállásjelzés esetén a jelzett ajtók nyitása lehetséges a jármő álló helyzetében megállóhelyi fék, vagy rögzítıfék aktív az ajtónyitás-engedélyezést (ha nem történt ajtónyitás) a menet-parancs törli Összes ajtó nyitása Indításjelzés után ajtók zárása a jármő csak az összes ajtó bezáródása után indítható 29

30 Ikarus 411T jármőkezelés Rugóerıtárolós rögzítıfék Kizárólag az álló jármő rögzítésére szolgál! Meghibásodása esetén a rögzítıfék kényszeroldás kapcsoló a fékkamrákba levegıt vezérel ki, így a jármő mozgatható Minden esetben kezelni kell, ha jármővezetı a fülkét elhagyja! 30

31 Ikarus 411T jármőkezelés Vált nem vált üzemmódok Áramvezérelt felsıvezetéki váltók Állításhoz 80A hálózati áram szükséges Legfeljebb 15A hálózati áram nem állíthatja el a váltót 31

32 Ikarus 411T jármőkezelés Vált nem vált üzemmódok Aszinkron hajtásrendszer esetében a hálózati áram nem egyezik meg a fı hajtómotor által felvett árammal! Váltót állít -üzemmód Üzemmód bekapcsolása Menetpedál mőködtetése után szabályozott hálózati áram (80A) Fék-parancs, vagy váltót nem állít -üzemmód törli! Váltót nem állít -üzemmód Üzemmód 8 másodpercig Főtések és áramvisszatermeléses villamos fékezés kikapcsolásával Az üzemmód ideje alatt villamos fékezés lehetséges ( fék-roll ; fékellenállásra dolgozik) Menet-parancs, vagy váltót állít - üzemmód törli! 32

33 Ikarus 411T jármőkezelés Hang- és fényjelzések Váltóállítási üzemmódot jelzı lámpa Hangjelzések Megnevezés Hang Szünetjelzı BKV TÜI ninó jellegő Váltóállítás vált 1 khz-es hang 1 Hz szaggatással nem vált 1 khz-es hang 1 sec-ig Szigetelés leromlás jelzés Folyamatos 2,5 khz-es hang Ajtóvésznyitók nyitva jelzés Folyamatos 1 khz-es hang Elsı leszálláskérés jelzése 1 khz-es hang 1 sec-ig Fényjelzések Fény Hál.fesz.hiány (piros) Szaggatott Folyamatos Vésznyitás (piros) Leszállásjelzı (zöld) 33

34 Ikarus 411T jármőkezelés Utastájékoztató rendszer Fok-Gyem kezelıi felület és külsı-belsı utastájékoztató táblák Hangbemondás Jegykezelı-vezérlés Kikapcsolt utastájékoztató rendszer esetén a jegykezelı készülékek nem mőködnek! 34

35 Ikarus 411T jármőkezelés Utastájékoztató rendszer le és felszállás veszélyeirıl tájékoztató szöveg mozgássérült le vagy felszállásáról tájékoztató szöveg következı megállóra léptetés számbillentyők kijelzı karakter törlés menüválasztás beírás jóváhagyás járatszám beírása léptetés le-fel célállomás csere 35

36 Ikarus 411T jármőkezelés Utastájékoztató rendszer Járatszám és célállomás beírása: JÁRATSZÁM gomb; számbillentyőkön beírás, vagy odaléptetés a le és fel gombokkal; BEÍRÁS gomb; a felkínált célállomás kiválasztása (1 vagy 2). 36

37 Ikarus 411T jármőkezelés Utastájékoztató rendszer Pontos idı beállítása: TÖRLÉS gomb 3 gomb (Óra) SHIFT gomb dátum beírása év, hónap, nap, a hét napja (1 7) óra, perc Indítása a BEÍRÁS gombbal 37

38 Ikarus 411T jármőkezelés Utastájékoztató rendszer Menet közbeni mőködés: ajtózárást követıen automatikus megállóléptetés; a belsı táblákon a következı megálló neve és átszállási kapcsolatok; hangbemondás (megálló neve és átszállási kapcsolatok); ajtónyitáskor az aktuális megálló nevének bemondása; kihagyott megálló esetén a fel vagy MEGÁLLÓ gombbal továbbléptetés. A végállomáson a CÉL gombbal útirány-váltás (ha szükséges) a homlok-, és oldalsó iránytáblák váltása. 38

39 Ikarus 411T főtés-szellızés Vezetıfülke Vezetıfülke főtés és páramentesítés Tetıszellızı (választható le-fel irány) Főtı-szellızı készülék 0: kikapcsolva 1: szellızés 2, 3: főtés két fokozatban Kiegészítı villamos főtıtest (baloldalt és hátul) 39

40 Ikarus 411T főtés-szellızés Utastér Utastér szellızés és főtés Elhúzható ablakok Tetıablakok Tetıszellızık (irányított légáramlás) Utastéri főtıkészülékek (temperáló főtés) 40

41 Ikarus 411T Áramszedı lehúzódob 1 Lehúzódob 2 Felhúzó tengely 3 Dob reteszelı csap 4 Kötélfék szabályozó csavar 5 Kötélvezetı kengyel 6 Kötélkiakasztó kampó 7 Kötélterelı görgı tengelye Kötél 41

42 Ikarus 411T Áramszedı és lehúzódob kezelése Áramszedı felengedése egyenletes sebességgel ütésmentesen a lehúzó kötelet a vezetıvillák közé kell tenni Áramszedı lehúzása rögzítıfékkel befékezett jármő kikapcsolt fıkapcsoló védıkesztyő! Áramszedı kiugrás esetén a lehúzódob: az áramszedıt biztonságos magasságra lehúzza a munkavezeték alá a dob befékezésével lehúzott helyzetében megtartja Áramszedı kiugrás után: az áramszedıt lehúzókötelét a kötélkiakasztó kampóba beakasztani dob reteszelıt átfordítani a lehúzó spirálrugót a kezelıkulccsal felhúzni (kb. 2,5 fordulat) dob reteszelıt visszafordítani 42

43 Ikarus 411T Jármőismeret Vége Köszönöm a figyelmet! Balesetmentes közlekedést!
