1 8. REHAU h szivattyú program REHAU frissvíz állomás 8.1. Áttekintés REHAU frissvíz állomás Felépítés A REHAU frissvíz állomás a használati vizet átfolyó elven melegíti fel. Ezáltal az ivóvíz nagyon higiénikusan kezelhet, mivel a hagyományos tárolókkal szemben a melegvizet itt nem tárolja, hanem csak igény esetén felmelegíti. A REHAU frissvíz állomás 4 különböz csapolási teljesítményben kapható: 25, 35, 50 és 70 liter/perc ábra REHAU frissvíz állomás - Higiénikus melegvíz készítés - 4 különböz építési méret - Szerel barát csatlakoztatási kialakítás - Esztétikus alakú szigetel héj - M ködtetés a REHAU h szivattyú szabályozással A frissvíz állomás a következ elemekb l áll: egy rézforrasztott, rozsdamentes acél lemezes h cserél, egy keringtet szivattyú a lemezes h cserél f t víz ellátására a primer oldalon, egy visszacsapó szelep, valamint 2 tolózár karbantartási célokra. Az egység a következ ket tartalmazza az ivóvíz oldalhoz: egy áramláskapcsolót a keringtet szivattyú aktiválásához, egy szennyfogót (lyuktávolság 0,5 mm), egy ferde ülék szelepet, valamint két öblít csatlakozást a lemezes h cserél n. A rendszerelemek teljesen becsövezettek és el készítettek a REHAU rendszertárolóra való szereléshez. Az azonnal összedugható elektromos kapcsolás a primer köri szivattyú vezérléséhez, valamint egy melegvíz h mérsékletérzékel ugyancsak az egység részei. Az összes részegység gondosan egymáshoz illesztett. A kívánt melegvíz h mérséklet szabályozása a REHAU h szivattyú szabályozással történik. Alkalmazási terület A REHAU frissvíz állomást egylakásos és kétlakásos családi házak számára fejlesztettük ki, de használhatók a rendszerek méretét l függ en nagyobb objektumoknál is. H SZIVATTYÚK 77

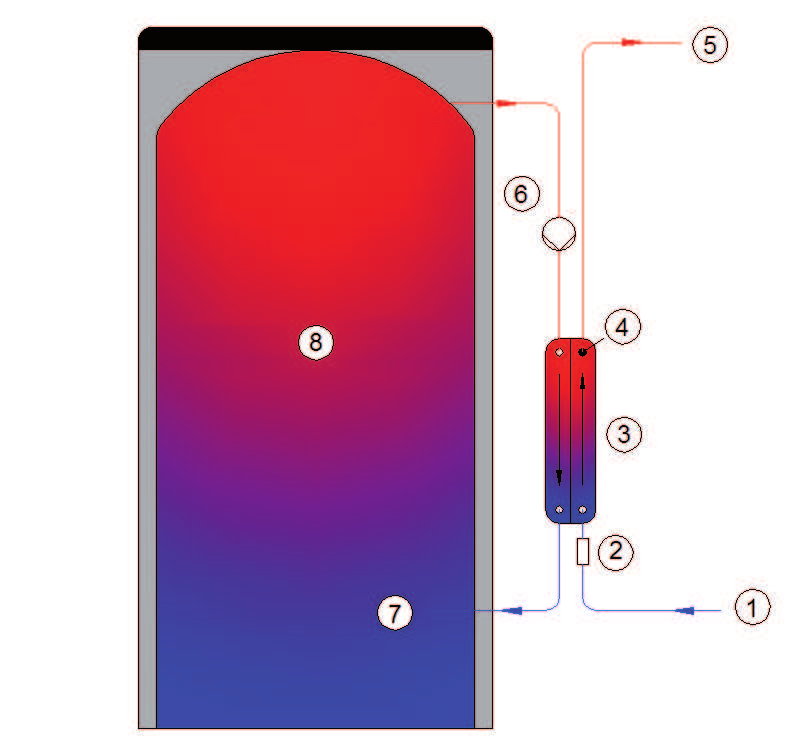

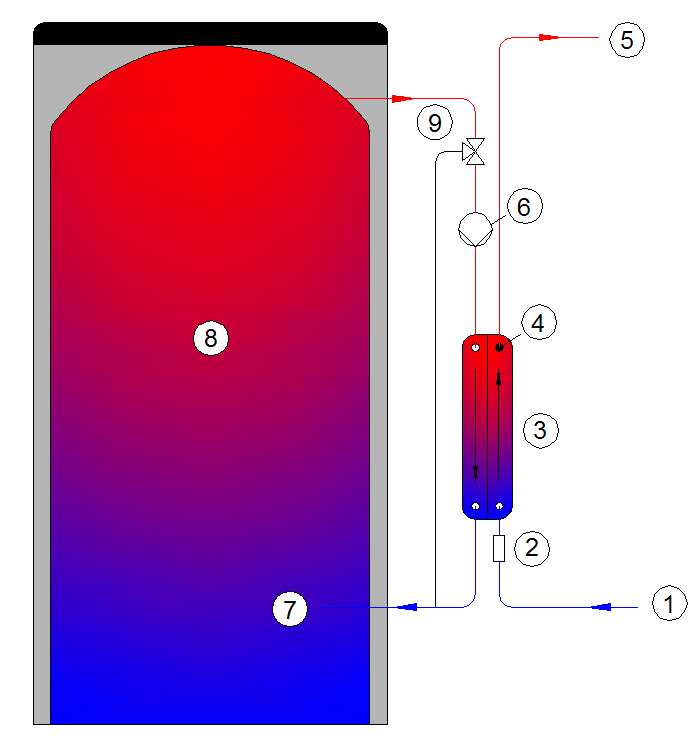

2 M ködés 8.2. F tésoldali csatlakozás A szerelést, üzembe helyezést, karbantartást és javítást csak szakképzett és felhatalmazott szakemberek végezhetik. Az elektromos rendszeren vagy a vezetékeken szükséges munkákat csak szakképzett és felhatalmazott villamos szakemberek végezhetik. Figyelembe kell venni az adott országban érvényes szabványokat. Amennyiben a rendszertárolóban 60 C-nál nagyobb h mérsékletet akar elérni, pl. egy napkollektoros rendszer, elektromos f t patron vagy egy második h termel bekötésével, a frissvíz állomás keringtet szivattyújába egy termosztatikus kever szelepet (lásd a REHAU termékkínálatot) kell beépíteni (lásd a következ m ködési elvet) és beállítani. Erre szükség van a forrázásvédelem biztosításához, valamint a fokozott vízk lerakódás elkerüléséhez a frissvíz állomásban ábra A frissvíz állomás m ködési elve 1 Hidegvíz vezeték 2 Áramláskapcsoló 3 A frissvíz állomás lemezes h cserél je 4 Melegvíz h mérsékletérzékel 5 Melegvíz vezeték 6 Keringtet szivattyú 7 Frissvíz állomás visszatér 8 Puffer vízh mérséklet Melegvíz elvételekor [5], az áramláskapcsoló [2] aktiválja a keringtet szivattyút [6] a primer oldalon. A beállított, kívánt melegvíz h mérséklett l függ en a keringtet szivattyú fordulatszáma változik, hogy a puffer vízh mérsékletének [8] függvényében elegend h t bocsásson a lemezes h cserél [3] rendelkezésére. A lemezes h cserél ben a puffertároló vizéb l a h átmegy a hideg használati vízre [1], miközben az felmelegszik a puffertároló vize leh l. A felmelegített használati víz a csapolási helyre folyik, míg a leh lt víz a puffertárolóban [7] a puffertároló alsó részébe folyik, ahol ismét egy h termel, mint pl. a REHAU h szivattyú, felmelegíti ábra A termosztatikus kever szelepes frissvíz állomás m ködési elve 1 Hidegvíz vezeték 2 Áramláskapcsoló 3 A frissvíz állomás lemezes h cserél je 4 Melegvíz h mérsékletérzékel 5 Melegvíz vezeték 6 Keringtet szivattyú 7 Frissvíz állomás visszatér 8 Puffer vízh mérséklet 9 Termosztatikus kever szelep 78

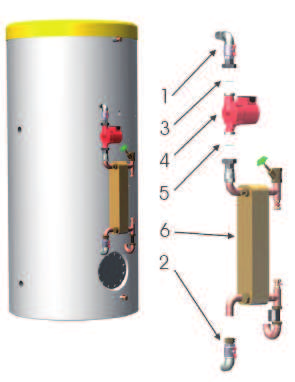

3 8.3. Szerelés A REHAU frissvíz állomást következ képpen kell felszerelni a REHAU rendszertárolóra: 8.4. Ivóvíz oldali csatlakozás Kérjük, vegye figyelembe a következ utasításokat a REHAU frissvíz állomás szerelésénél: A melegvíz készítés alkalmas normál ivóvízhez (ph-érték > 7,3) az ivóvíz rendelet és a DIN szabvány szerint. A csatlakozó csövek lehetnek rézcsövek vagy m anyagcsövek. A rendelkezésre álló rézforrasztott, rozsdamentes acél, lemezes h cserél nem alkalmas horganyzott vezetékekhez ábra A REHAU frissvíz állomás szerelése (itt termosztatikus kever szelep nélkül) - A fels ívdarabot tömítse a szivattyú csavarzatára [1] és csavarozza be a frissvíz állomás el remen karmantyújába a REHAU rendszertárolón. - Az alsó ívdarabot tömítse a szorítógy r s csavarzattal [2] és csavarozza be a frissvíz állomás visszatér karmantyújába a REHAU rendszertárolón. - A fels szivattyútömítést [3] helyezze be. - A szivattyút [4] csavarozza a fels csavarzattal. - Az alsó szivattyútömítést [5] helyezze be a szivattyú csavarzatába a lemezes h cserél n. - A lemezes h cserél t [6] helyezze be a rézcs vel együtt a szorítógy r s csavarzatba és csavarozza össze a szivattyún a csavarzattal. - Az áramláskapcsoló kapcsolómodult pattintsa be az áramláskapcsolóra. Az irány itt nem fontos. - A tároló feltöltése után zárni kell a visszacsapó szelepet a szivattyún! A REHAU frissvíz állomás szerelése termosztatikus kever szeleppel hasonló módon történik. Ahhoz, hogy a használati víz oldalon fellép nagyobb térfogatáram változásoknál a rövid idej h mérsékletingadozásokat a melegvíz h mérsékletben és ezáltal a forrázásveszélyt elkerülhesse, a melegvíz vezetékbe egy termosztatikus kever szelepet kell beépíteni, mely megfelel ehhez az alkalmazáshoz (lásd 8-5. ábra, 80. oldal). Jó szabályozáshoz a frissvíz állomás szabályozón a melegvíz h mérséklete min. 3 K-nel magasabbnak kell lennie, mint a termosztatikus kever szelepen beállított h mérséklet. A f t vízzel szemben támasztott követelmények a Tervezés és méretezés fejezetben szerepl el írásokat kell figyelembe venni és betartani. H SZIVATTYÚK 79

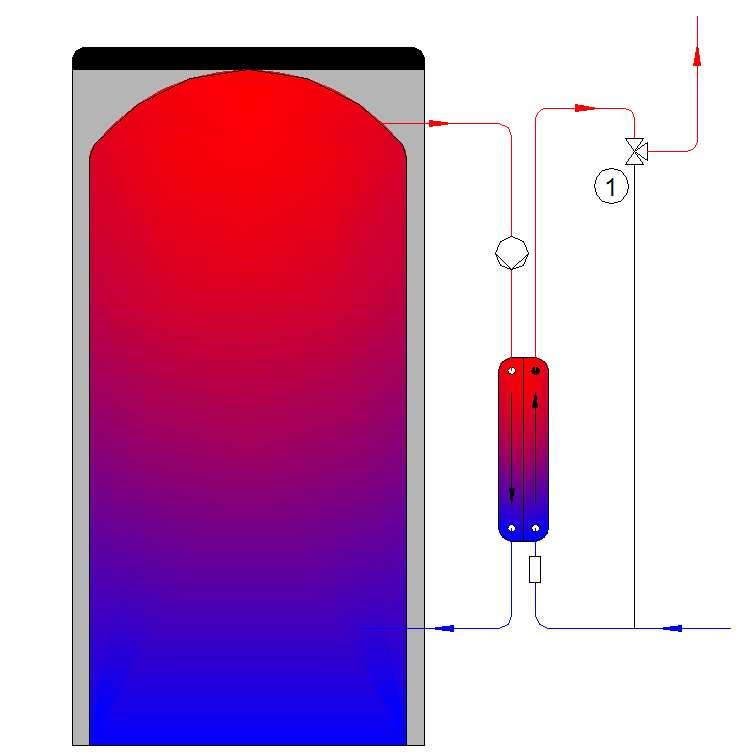

4 - A csatlakozásoknak nyomásállónak kell lenniük. - A DIN 1988 és DIN 4753 szerint típusvizsgált biztonsági elemeket építsen be a hidegvíz vezetékbe (lásd 8-6. ábra). - A frissvíz állomás és a biztonsági szelep közé nem kell elzáró szerelvény ábra A termosztatikus kever szelep m ködési elve a melegvíz oldalon 1 Termosztatikus szelep a melegvíz oldalon A víznek ivóvíz min ség nek kell lenni az érvényes szabványok és irányelvek szerint, és a következ táblázatban megadott értékeken belül kell lennie. Amennyiben ez nem így van, forduljon a REHAU értékesítési irodához ábra Ivóvíz oldali csatlakozás 1 Nyomáscsökkent (több mint 6 bar-nál) 2 Visszacsapó szelep 3 Nyomásmér csatlakozócsonk 4 Elzáró szelep 5 Membrános biztonsági szelep 6 Ürít csap - A típustáblán megadott 6 bar üzemi nyomást nem szabad túllépni, adott esetben nyomáscsökkent t kell beépíteni. Összetétel Vegyjel Határérték Klorid Cl < 100 mg/kg Szulfát 2- SO 4 < 50 mg/kg Nitrát NO 3 < 100 mg/kg Oldott mangán Mn < 0,1 mg/kg Oldott szénsav CO 2 < 5 mg/kg Ammónia NH 3 < 2 mg/kg Oldott vas Fe < 0,2 mg/kg Szabad klorid Cl < 0,5 mg/kg Oxigén O 2 < 2 mg/kg Kénhidrogén H 2 S < 0,05 mg/kg Szulfid SO 3 < 1 mg/kg Szabad klórgáz Cl 2 < 1 mg/kg A hidegvíz vezetékbe egy szennyfogót (lyuktávolság 0,5 mm) kell beépíteni az áramláskapcsoló elé. Kemény víznél egy vízlágyítót kell beépíteni. ph-érték 6,5 9 Elektromos vezet képesség > 50 S/cm és < 600 S/cm 80

5 Vízkeménység áttekintése Keménységi tartomány Millimol kalciumkarbonát/liter Német keménység Lágy < 1,5 < 8,4 dh Közepes 1,5 2,5 8,4 14 dh Kemény > 2,5 > 14 dh Egyes esetekben az ivóvízrendeletben megengedett vízmin ség értéktartományán belül is felléphet korrózió. A korrózió agresszivitását lényegesen befolyásolja a víz kloridtartalma és hidrogénkarbonát tartalma. Magas kloridtartalom alacsony hidrogénkarbonát tartalommal kombinálva negatívan befolyásolja a korrózióhatást. Ugyanakkor a DIN EN :2005 (D) szabvány szerinti tényez k kölcsönhatása is befolyásolja a korrózióállóságot: - Anyagtulajdonságok (vegyi összetétel, felületmin ség) - Vízmin ség (fizikai és kémiai tulajdonságok, szilárd anyagok) - Tervezés és kivitelezés (geometria, vegyes rendszer, kötések) - Tömörségvizsgálat és üzembe helyezés (átöblítés, ürítés, fert tlenítés) - Üzemeltetési feltételek (h mérséklet, h mérsékletváltozások, áramlási viszonyok) Csatlakozási méretek A REHAU frissvíz állomások a következ csatlakozási méretekkel rendelkeznek: 25 liter/perc 35 liter/perc 50 liter/perc 70 liter/perc km ¾" km ¾" km 1" km 1" A szivattyúval megvalósítható a melegvíz cirkuláció is a REHAU rendszertárolóval és a megfelel REHAU tartozékokkal (pl. REHAU cirkulációs h cserél lándzsa). Vegye figyelembe a REHAU cirkulációs h cserél lándzsa csatlakoztatási utasításait a jelen M szaki tájékoztatóban. H SZIVATTYÚK 81

6 8.5. Villamos csatlakozás A REHAU frissvíz állomás szabályozása történhet a REHAU h szivattyú szabályozással vagy egy küls REHAU szabályozással (lásd a tartozékokat). Itt a következ ket kell figyelembe venni: A szerelést, üzembe helyezést, karbantartást és javítást csak szakképzett és felhatalmazott szakemberek végezhetik. Az elektromos rendszeren vagy a vezetékeken szükséges munkákat csak szakképzett és felhatalmazott villamos szakemberek végezhetik. A munkák megkezdése el tt a rendszert feszültségmentes állapotba kell kapcsolni, ellen rizni kell a feszültségmentességet és biztosítani kell visszakapcsolás ellen. Figyelembe kell venni az adott országban érvényes szabványokat. A huzalozás el tt a REHAU frissvíz állomás hidraulikus szerelését be kell fejezni (f tési oldalon és ivóvíz oldalon) A REHAU h szivattyú szabályozása Ha a REHAU frissvíz állomást a h szivattyú szabályozással üzemelteti, a frissvíz állomást a következ képpen kell csatlakoztatni: - Az együtt szállított ½" melegvíz érzékel tömítése a lemezes h cserél melegvíz kilépési oldalán. - A szerel lap rögzítése a dugós érintkez kkel a frissvíz állomásra. - Az áramláskapcsoló kapcsolómodul bepattintása az áramláskapcsolóra. Az irány itt nem fontos. - A keringtet szivattyú, a melegvíz érzékel és az áramláskapcsoló kábelek csatlakoztatása a következ kapcsolási rajz szerint ábra A REHAU frissvíz állomás villamos csatlakozása a REHAU h szivattyú szabályozóra 1 Áramláskapcsoló 2 Primer köri szivattyú 3 Melegvíz h mérsékletérzékel A frissvíz állomás m ködtetésére (pl. a melegvíz h mérséklet beállítása stb.) vonatkozó információkat megtalálja a h szivattyú szabályozás kezelési kézikönyvében. Nem szabad használni az áramláskapcsoló (AC és DC) mindkét érintkez jét egyszerre, mivel nincsenek galvanikusan elválasztva. Nem helyesen kivitelezett csatlakozásnál a fordulatszám szabályozás lemeze tönkremehet! 82

7 8.6. Tisztítás és karbantartás A vízkeménységt l függ en a frissvíz állomás lemezes h cserél jét rendszeres id közönként vízk teleníteni kell. Ajánlott A tisztítási/vízk telenítési id intervallum a vízmin ségét l függ és a REHAU szakszerviz határozza meg az els karbantartásnál, tapasztalataink szerint 2 évente szükséges. Tisztítás 1. A ferde ülék szelepet az ivóvíz oldalon és a szelepet a hidegvíz vezeték belépésnél (helyszínen kell szerelni) zárni kell. 2. Az el irányzott töml csatlakozásokra csatlakoztassa a töml vezetékeket egy kis szivattyúval a megfelel öblítéses tisztításhoz és vízk mentesítéshez (pl. megfelel vízk telenít szer), és öblítse át az áramlással ellenkez irányba. 3. Majd elegend tiszta vízzel öblítse át. H SZIVATTYÚK 83

8 8.7. M szaki adatok A következ táblázat a REHAU rendszertároló és a REHAU frissvíz állomás kombinációra vonatkozik. A táblázat nem érvényes, ha az ivóvíz állomást egy más tárolóval együtt alkalmazza. Tároló Frissvíz állomás Egyszeri csapolási teljesítmény¹ (liter) Csapolási teljesítmény² (liter/perc) NL szám³ 60 C-os tárolóh mérsékletnél Max. megengedett üzemi nyomás f tésnél Max. megengedett üzemi nyomás ivóvíznél Nyomásveszteség az ivóvíz oldalon 4 bar 6 bar kb. 0,3 bar 1 Ha a tároló teljes rtartalma 60 C-ra felf tött. 2 A csapolási teljesítmény a jelenlegi, maximális csapolt melegvíz mennyiség, melyet a lemezes h cserél 10 C-os hidegvíz belépési h mérsékletr l 50 C-ra f thet fel, ha a puffertároló vízh mérséklete 55 C. 3 Teljesítménytényez a DIN 4708 értelmében, mely megadja, hogy hány lakásegység látható el a REHAU rendszertárolóval a szabványi feltételek szerint. 84
