6. REHAU h szivattyú program A REHAU h szivattyú szabályozása

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "6. REHAU h szivattyú program A REHAU h szivattyú szabályozása"

Átírás

1 6. REHAU h szivattyú program A REHAU h szivattyú szabályozása - Igény szerinti és gazdaságos m ködtetés. - Teljes automatikus üzem. - Asszisztens támogatása az üzembe helyezésnél. - Egyszer m ködtetés. - Tökéletesen illesztett a REHAU f tés/h tés szabályozástechnikára. - Gyárilag beépített. Legfontosabb funkciók A REHAU h szivattyú szabályozástechnika végzi a h szivattyú rendszer összes vezérlési és ellen rzési funkcióját: 6-1. ábra REHAU h szivattyú szabályozókijelz - A h szivattyú vezérlése - A f tési és h tési üzem aktiválása - Gazdálkodás a f t víz és melegvíz tárolóval - Az el remen h mérséklet szabályozása f tési és h tési üzemben - A REHAU frissvíz állomás vezérlése A rendszer egyszer en és logikusan m ködtethet, a kezel vezetése a programon keresztül hasonlít a számítógépes technikában ismert Explorerhez. Fűtési jelleggörbe, indítási érték (HA) = 21 C, meredekség (HC)= 0,4...0,8 50,0 45,0 Te (HB=21,HC=0,4) Te (HB=21,HC=0,5) Te (HB=21,HC=0,6) Te (HB=21,HC=0,7) Te (HB=21,HC=0,8) 40,0 Te Előremenő hőmérséklet 35,0 30,0 25,0 20, Külső hőmérséklet 6-2. ábra F tési jelleggörbe 59

2 6.1. Üzemmódok F tés A puffertárolóban a f t közeg és a szabályozott f t kör parancsolt értékei a beállított f tési jelleggörbéb l adódnak (lásd 6-2. ábra). Ezeket az értékeket még befolyásolhatják a referenciahelyiség h mérséklet parancsolt és tényleges értékei, valamint a beállított id programok. A puffertároló jelenleg érvényes parancsolt értéke a rendszert l függ en mindig nagyobb a szabályozott f t kör parancsolt értékénél, vagy megegyezik vele H tés Passzív h tés A passzív h tésnél a rendszerben cirkuláló közeg leh lése kizárólag a primer körben kering közeg h cseréje által valósul meg. A h szivattyú nincs üzemben. Aktív h tés Az aktív h tésnél a h szivattyú megfordítható körfolyamatú üzemben van és h t vizet termel a primer körnek való h leadáshoz. El remen h mérséklet szabályozása h tési üzemben A rendszerkonfigurációtól függ en az el remen h mérsékletet a következ tényez k korlátozhatják a h tési üzemben: - A h t víz h mérsékletének el re kiválasztott minimális értéke. - A kiszámított harmatpont + megadott biztonsági távolság (egy páratartalom/h mérsékletérzékel használata esetén). A harmatpont elérésére való figyelmeztetés kioldásakor az el remen h mérséklet parancsolt értéke ugrásszer en n, melyet a h t víz h mérsékletének gyors növekedése követ A f tési/h tési üzemmód átkapcsolása A f tési üzem automatikus aktiválása A f tési üzem aktiválásánál kritériumként az id szerint kiszámított küls h mérsékletet használja fel. Ezt a küls h mérséklet mozgó középérték képzése követi pl. 48 órán át. Ajánlott f tési határérték: 15 C alatt A h tési üzem automatikus aktiválása A hagyományos módszerek csupán a küls és bels h mérséklet határértékének megfigyelésére korlátozódnak. A REHAU szabályozó rendszerek a releváns h mérsékleti értékek számítási feldolgozását alkalmazzák figyelembe véve a bels h mérséklet trendjének kiértékelését. Ez a különleges számítási módszer a következ el nyöket kínálja: - A h tés idejében történ aktiválása - Az épület jellegzetességeinek figyelembevétele - A bels terhek figyelembevétele - A folyadékh t felesleges stand-by id inek elkerülése A szabályozó el relátó m ködése a felületh t rendszer lehet legnagyobb hatékonyságát eredményezi takarékos m ködésénél Melegvíz készítés A melegvíz készítés id program szerint vezérelt, ellátása puffertárolóval történik frissvíz állomással vagy frissvíz tartályos, kombinált tárolóval együtt. H tési üzemes és szabályozott körös rendszereknél kötelez páratartalom/h mérsékletérzékel k beépítése. Az üzemmód optimalizálásához páratartalom/h mérsékletérzékel k ajánlottak olyan rendszereknél is, melyek csak egy nem szabályozott körrel m ködnek. A rendszer felépítését l függ en ezenkívül egy vagy több sorba kapcsolt harmatpontfigyel t kell beépíteni. H mérséklethatárolók Ahhoz, hogy a rendszerelemek, mint pl. a szelepmeghajtó, kimaradása miatt ne lépjen fel kár a f tött felületeken, a f t köröket mindig h mérséklethatárolókkal kell felszerelni, melyek zavar esetén lekapcsolják a f t kör szivattyúkat. 60

3 6.3. A szabályozott/nem szabályozott kör szivattyúinak üzemelése A szabályozott és nem szabályozott kör szivattyúi egymástól függetlenül vezérelhet k. Alapvet en a szivattyúk engedélyezhet k a F tés vagy H tés üzemmódhoz, vagy indíthatók a digitális bemenetek által Szabályozott kör (1. kör) A szabályozott kör el remen h mérséklete a visszatér hozzákeveréskapcsolás által szabályozott. Ez a f t kör alkalmas felületf téshez/- h téshez Nem szabályozott kör (2. kör) A nem szabályozott kör el remen h mérséklete közvetlenül a f tési/ h tési puffertároló h mérsékletéb l adódik. De mivel ennek a puffertárolónak a feltöltése hiszterézishez kapcsolt, a h mérsékletnél bizonyos ingadozási tartomány lép fel Vezérlés Küls vezérlés A h szivattyús rendszer egy küls szabályozóval vezérelhet potenciálmentes érintkez k segítségével: Jel 1: H tési jel Jel 2: Igény Hatásmód: H tési jel Igény Reakció Nem aktív Nem aktív Nincs Nem aktív Aktív F t víz tároló töltése Aktív Nem aktív Nincs Aktív Aktív H tési tároló töltése 6.4. Id programok Összesen 10 napi program határozható meg, melyek heti programként kombinálhatók a szabályozott és nem szabályozott f t kör, melegvíz készítés és a cirkulációs szivattyú számára. Ezenkívül meghatározhatók a kapcsolási id k a leveg /víz h szivattyú éjszakai üzeméhez, amikor a ventilátor fordulatszáma csökkentett. Az id programokban már a következ alapbeállítások léteznek: F t kör 1: Program P1 6 h 22 h Normál üzem F t kör 2: Program P3 6 h 22 h Normál üzem Melegvíz: Program P5 05 h h, 17 h h Normál üzem 6.5. Cirkuláció A cirkulációs szivattyú vezérlése az id program szerint történik, ezenkívül a vezetékhossztól és min ségt l függ en üzemeltethet a szivattyú a beállított szünetid kkel. A melegvízcsap kb. 2 másodperces m ködtetése esetén a cirkulációs szivattyút a meghatározott id n kívül indítja a beállított id tartamra Bivalens üzem A küls vezérlés nem befolyásolja a h szivattyún lev f t -/h t körök m ködési módját. Csak a megfelel puffertárolók töltése történik a BM13 és BM14 paraméterekben meghatározott értékekkel. A töltés az id tartam figyelembevételével lezárul, mihelyt az igény jelzése aktív Távirányítás A rendszer távirányítással (pl. telefonon keresztül) is m ködtethet. Az érintkez kkel a következ funkciók vezérelhet k: - Rendszer KI - Rendszer ECO üzemben - Rendszer szabadság és party üzemben - Melegvíz stand-by - Melegvíz el nykapcsolás Kézi üzem Kézi üzemben saját maga üzembe helyezheti a szükséges szivattyúkat, valamint a h szivattyút. A felügyel egységek, mint magas- és alacsonynyomás kapcsolók, határh mérséklet felügyel k stb. funkciója továbbá fennmarad. Egy második h termel igényelhet a h szivattyú üzemhez alternatív vagy párhuzamos módon. A küls h mérséklet küszöbértéke alatt aktivál, de csak akkor, ha a h szivattyú által leadott teljesítmény nem elegend. A rendszert csak átmenetileg szabad kézi üzemben helyezni. A rendszer ellen rzésével és javításával azonnal egy szakcéget kell megbízni! 61

4 6.8. Próbaf tés a DIN EN 1264 szabvány, 4. része sz. A próbaf tés a f tött padló-/fal- vagy födémszerkezet funkciójának ellen rzésére szolgál. Figyelembe kell venni a gyártó adatait a legkorábbi id pontot és eljárási módot illet en. A próbaf tés folyamata: F tés 25 C el remen h mérséklettel 72 óra hosszat. F tés maximális paraméterezett el remen h mérséklettel 96 óra hosszat Fagyvédelem Ha a rendszer nem engedélyezett a f tési üzemhez a felhasználó részér l történ adatbevitel miatt, a f t kör szivattyú bekapcsol 0 C küls h mérséklet alatt és ellátja kb. 15 C el remen h mérséklettel. Amennyiben a küls h mérséklet a +5 C-ot túllépi, a fagyvédelem kikapcsol Szivattyú blokkolásvédelem Beállítható id tartamnál a szivattyúk bekapcsolhatók 1 percre, amennyiben az el z id tartam alatt nem voltak aktívak. A próbaf tés alatt gondoskodni kell a f tött helyiségek megfelel szell ztetésr l. Huzatot mindenképpen kerülni kell! A próbaf téssel nem állapítható meg az esztrich rétegvastagsága. A talajkollektor vagy talajszonda túlterhelésének elkerülésére feltétlenül ellen rizni kell, hogy szükség van-e egy 2. h termel re Energiaszolgáltató vállalat általi letiltási id k A letiltási id k el tt beállítható a tároló h mérsékletének felemelése. Az energiaszolgáltató vállalat által meghatározott letiltási id k alatt a h szivattyú kikapcsolva marad. Ez nem befolyásolja a h tési üzemet Passzív h tés üzemmódban Hibák A szabályozás állandóan felügyeli a rendszer szakszer üzemélését. Amennyiben hibákat talál, a hibafajtától függ en hibaüzenet jelenik meg az üzem megszakításkor, az üzemelés felvételekor a hiba elhárítása után, vagy az üzem befejezésekor. A hibafajtától függ en a rendszer tovább m ködtethet kézi üzemben. A rendszer kikapcsolása hibák esetén A következ hibáknál a rendszer leáll és a hibák megsz nése után újraindít: - Magasnyomás hiba - Alacsonynyomás hiba - A kompresszor motorvéd kioldása A rendszert letiltja amennyiben a hiba háromszor lép fel 24 órán belül. 62

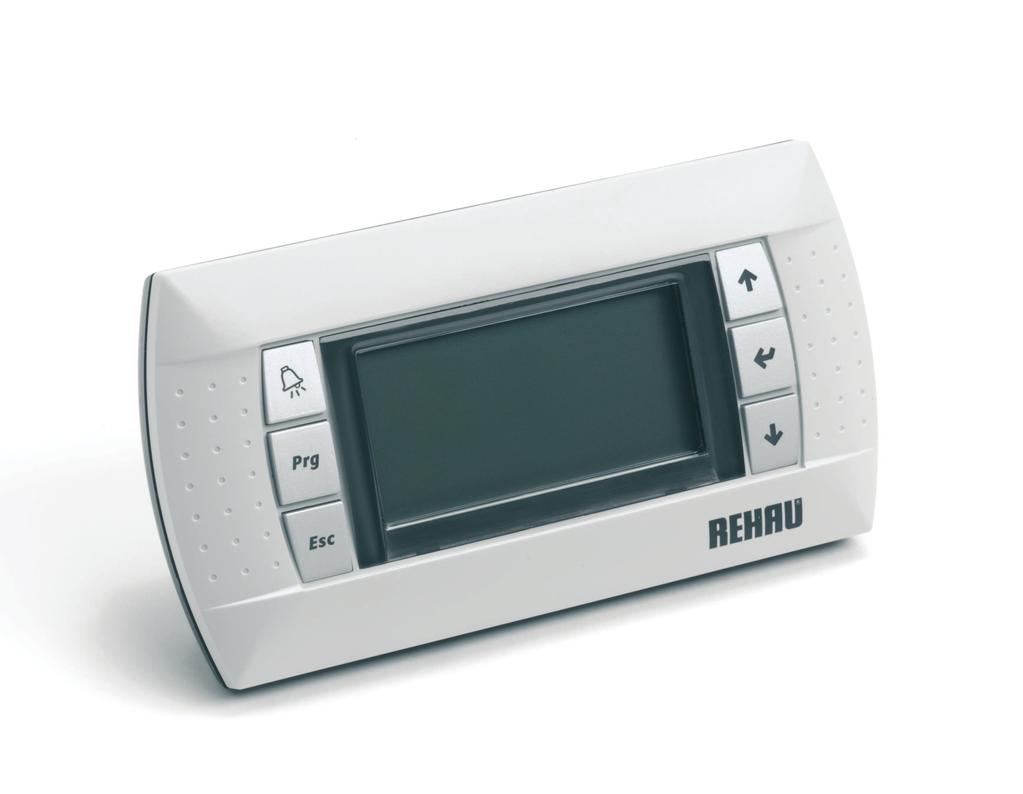

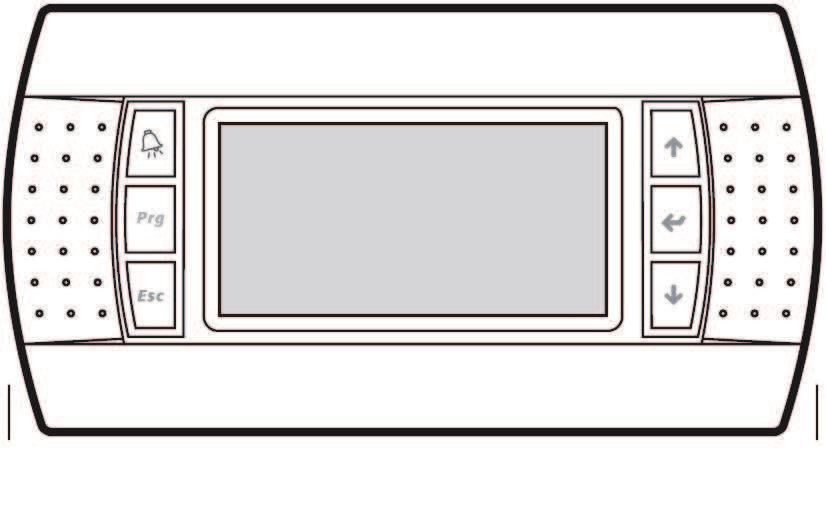

5 6.13. Funkció leírása A szabályozó a homloklemezbe beépített, 6 funkciógombos kijelz segítségével m ködtethet. Riasztás A gomb riasztás esetén világít. A gomb megnyomása után megjelenik a riasztási lista a kijelzési tartományban. Felfelé nyíl, növelés/lefelé nyíl, csökkentés Egy érték módosításához, vagy egy kiválasztásban, illetve menüben a felfelé lapozáshoz használható. Prg program A Prg (program) gombbal a menüsorba lehet átlépni. Esc kilépés Az Esc (kilépés) gomb megnyomásával megszakítható a bevitel, vagy vissza lehet térni az alapmenüre. Enter A jóváhagyás gomb egy érték elfogadásához, illetve a következ beviteli mez re való átlépéshez használható ábra Szabályozó kijelz je a funkciógombok ismertetésével Üzembe helyezés Az üzembe helyezésnél a beépített asszisztens támogatja, lépésr llépésre vezetve a telepítésen keresztül. Folyamat 1. A rendszermodell kiválasztása 2. A periféria meghatározása (pl. nem szabályozott kör, frissvíz állomás stb.) 3. A csatlakoztatott érzékel k ellen rzése 4. A digitális bemenetek és relékimenetek ellen rzése 5. A teljes rendszer funkciótesztje Az asszisztens használatával biztosítható, hogy a rendszer kifogástalan és gazdaságos üzemeléséhez szükséges részegységeket és funkciókat ellen rizze. A 6-4. ábra szemlélteti a kijelz t a páratartalom érzékel hibás csatlakoztatása esetén. - Érzék. Külsőhőm. ér Puffer fűtés Puffer hűtés Helyiséghőm. Páratart. Előrem.kev.kör Melegvíz Csapoló vízhőm ábra Az érzékel üzembe helyezése, konfigurációja 63

6 Paraméterezés A szerviztartomány 3 szintre van felosztva: - Felhasználói szint, hozzáférés jelszó nélkül - Szerviz személyzet szint, hozzáférés 1. jelszóval - Szakért szint, hozzáférés 2. jelszóval A hozzáférés típusától függ en a paraméter tartományai megjelennek vagy elt nnek. A paraméterértékek funkciócsoportokban vannak összefoglalva: (Paraméterek) Fűtés Általános tudnivalók Szabályozott kör Nem szabályozott kör Előremenő hőmérséklet Szabályozott kör Nem szabályozott kör Fagyvédelem Bivalens üzem Hűtés Általános tudnivalók Előremenő hőmérséklet Tárolómanagement Idők PI-szabályozó Szabályozott kör Nem szabályozott kör Hőszivattyú paraméterek Egyéb paraméter Próbafűtés 6-5. ábra Szervizszint/paraméter tartomány 64

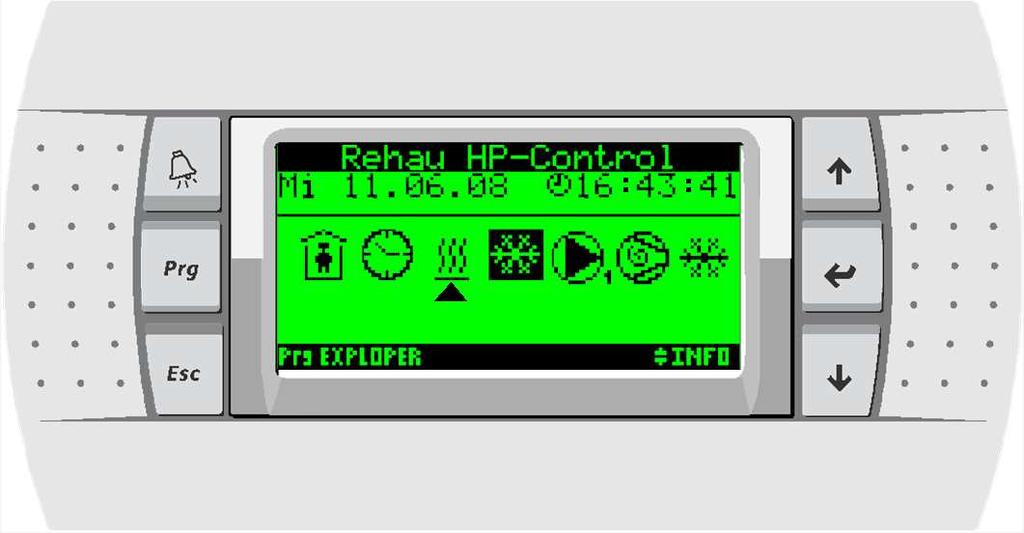

7 6.14. M ködtetés Ha 20 percen belül nem történik adatbevitel, akkor a rendszer automatikusan az alapképerny re vált ábra Menü, alapképerny Az alapképerny n egy pillantás alatt láthatóak a legfontosabb rendszerállapotok. A nyílgombokkal továbblapozhat az információs oldalakra, melyekben további rendszerértékek olvashatók le. A szimbólumok jelentése: Üzemmódok Rendszer ki (f tés/h tés) A fagyvédelem aktív, a melegvizet 20 C-on tartja. Üzemet kapcsolóprogram vezérli Üzemállapotok: A kompresszor üzemel Szabályozott f t kör szivattyú (1)/ Nem szabályozott f t kör szivattyú (2) üzemel Normál üzem* 1. kör (jelen) Csökkentett üzem* 1. kör Szabadság üzem (nincs jelen) }Kijelzés csak az 1. körnél (szabályozott) Melegvíz töltés/h mérséklet A kompresszor mellett jobbra megjelen szimbólum jelzi, hogy milyen célból (a f tési tároló/h tési tároló töltése, melegvíz készítés) m ködik a kompresszor. Party üzem A kijelz n megjelen információ (lásd 6-6. ábra, balról kezdve): Automatikus üzem, a szabályozott f t kör üzemmód sötét háttérrel jelenik meg, a nem szabályozott kör üzemmódot egy háromszög jelöli. Csak f tési üzem Normál üzem 1. kör, id programmal vezérelt. 2. kör (nem szabályozott) f tési üzemben van. 1. kör (szabályozott) h tési üzemben van. Az 1. kör szivattyú be van kapcsolva. A kompresszort a h tési tároló h tése igényli. Csak h tési üzem 65

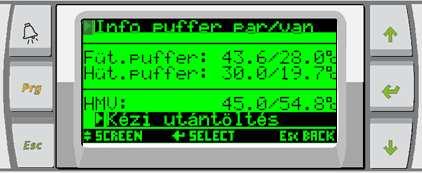

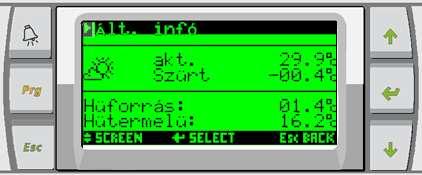

8 Információs oldalak A nyilakkal további információs oldalakat hívhat meg közvetlenül az alapképerny n: Általános információs oldal : Kezelési struktúra Az alapképerny r l, ill. az információs oldalakról a menüstruktúrához jut a PRG gombbal: Főmenü - Üzemmód Info Szüks. é. Idő/óra - Időprogramozás Heti progr ábra Általános infók információs oldal A küls h mérsékletet (felh és nap szimbólum), az aktuális értékkel együtt és meghatározott id re átlagolt értékkel jelzi ki. Az átlagolt érték figyelembe veszi az épület tehetetlenségét és bemen értékként szolgál az el remen h mérséklet parancsolt értékének számításánál, a h tési kritérium számításához is felhasználható. Napi progr. Party Szab. Óra Kézi üzem Nyelv Rendsz. inf ábra Felhasználói szint menüstruktúra Puffer információs oldal : Az ábra kijelzi az összes rendelkezésre álló menüstruktúrát. A kijelz n mindig csak egy részlet látható, a f pont menüpontjai csak akkor jelennek meg, ha az adott f pont van kiválasztva. 5 perc után a rendszer automatikusan visszatér a f menühöz ábra Puffer információs oldal 66

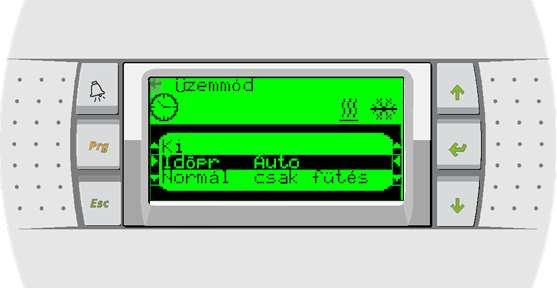

9 Üzemmódok átkapcsolása A rendszer viselkedését az üzemmód megadásával határozhatja meg. Az üzemmód meghatározásával azt adja meg, hogy mely komfortfokozatban (normál üzem, csökkentett üzem, szabadság, ki) és mely funkcióban (f tés, h tés) m ködjön a rendszer. Egyszer en szemléltetve a rendszer a következ üzemmódokban lehet: További részleteket a REHAU h szivattyú szabályozásához a REHAU h szivattyú szabályozása kezelési útmutatóban talál. Normál üzem Csökkentett üzem Fűtési üzem Szabadság Semleges üzem Fagyvédelem Normál üzem Hűtési üzem Csökkentett üzem ábra Lehetséges üzemmódok A lehetséges üzemmód a két beállítási értékb l adódik: - a komfortfokozat megadása (id vezérelt vagy kézi) - a funkció megadása (automatikus vagy kézi) Komfortfokozat Ki Funkció Auto Id program (id program szerint vezérelt üzem) Csak f tés Normál (üzem) Csökkentett (üzem) Csak h tés Kézi f tés/kézi h tés Az üzemmód kiválasztását a megjelenített képerny n láthatja, ábra. A két kiválasztott pont kombinációjából adódik, itt a példán: Id program szerint vezérelt üzem (id program) és automatikus üzem ábra Az üzemmód kiválasztása 67
