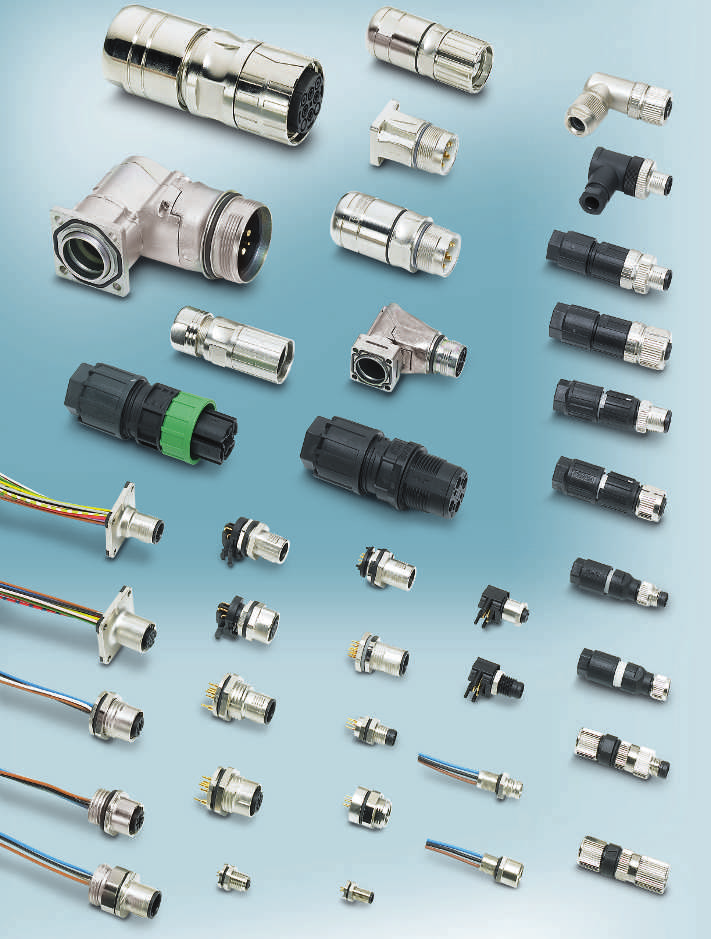

1 Kerek ipari csatlakozók PLUSCON circular A PLUSCON circular az ipari automatizálásban használható kerek ipari csatlakozókat foglalja magában. A rendelkezésre álló méretek széles tartományt ölelnek át a szenzor/ aktor csatlakozástechnikához való M5-től az M8-on, M12-n keresztül, főként az analóg és digitális jelek átviteléhez való M17-en, M23- on át, egészen a M40 és M58 dugaszolható csatlakozókig. Utóbbiak kizárólag elektromos teljesítmények átvitelére szolgálnak érintkezőnként 150 A-ig, 630 V-on. A teljes választék az ipari felhasználásra szánt összes kerek csatlakozóra kiterjed. Szenzor/aktor beépíthető csatlakozók A szenzor/aktor készülékcsatlakoztatással szemben ipari környezetben felmerülő sokoldalú követelményeknek eleget téve jött létre az M5, M8 és M12 beépíthető csatlakozók és fali átvezetések átfogó kínálata. Az ügyfélspecifikus fejlesztések lehetővé teszik az egyedi készülékkoncepciókhoz való optimális igazodást. Konfekcionálható szenzor/aktor Dugaszok A terepi vezetékezésben döntő fontosságú a biztonságos és ésszerű konfekcionálás. Az 5-féle csatlakozási technológia egyedi testre szabást tesz lehetővé a mindenkori terepi alkalmazáshoz, ill. követelményekhez. A konfekcionálható dugaszcsatlakozók különböző változatokban, árnyékolás nélkül és az EMC-előírásoknak megfelelően állnak rendelkezésre. Jel- és tápcsatlakozók A jelcsatlakozókat és betápláló csatlakozókat használó számos alkalmazásban kiemelt szerepet játszik az elektromos hajtások készülékcsatlakozása. A kábelezéshez a kábel- és toldócsatlakozókon kívül készülékperemekre és fali átvezetésekre is szükség van. A ConPower termékcsaládot ennek megfelelően alakították ki. Összesen 4 teljesítményosztályt foglal magába: P20-20 A / 400 V-ig P30-30 A / 630 V-ig P70-70 A / 630 V-ig P A / 630 V-ig Termékkínálat 21 Szerelési módok Beépíthető csatlakozók 22 Szenzor/aktor beépíthető csatlakozók Fal előtti szerelés Vezetékekkel 26 Hullámforrasztáshoz 32 Moduláris 34 Műanyag érintkezőtartók 36 Mini 7/8" 37 Fal mögötti szerelés Vezetékekkel 38 Árnyékolt vezetékkel 45 Hullámforrasztáshoz 46 Érintkezőtartók 52 Házak érintkezőtartókhoz 58 Kapcsolószekrény-átvezetések 63 Mini 7/8" 64 Konfekcionálható szenzor/aktor csatlakozók M8 csatlakozók 66 M12 csatlakozók 69 7/8 csatlakozók 75 M12 csatlakozók buszrendszerekhez 76 Jel- és tápcsatlakozók M23 csatlakozók 78 M40 csatlakozók 82 QPD energiaelosztó rendszer H-elosztók 94 Vezeték-összekötők 95 Fali átvezetések 97 Csatlakozók 104 T-elosztók 108 Méretrajzok 84 PHOENIX CONTACT 19

2 Kerek ipari csatlakozók - PLUSCON circular Csatlakozástechnikák konfekcionálható csatlakozók Gyorsabb telepítés az innovatív csatlakozástechnikának köszönhetően A biztonságos és ésszerű terepi kábelezéshez a szabadon konfigurálható kerek ipari csatlakozók széles skáláját kínáljuk. Az 5-féle csatlakozási technológia helyszíni egyedi testre szabást tesz lehetővé a mindenkori alkalmazáshoz, ill. követelményekhez. A csatlakozók egyenes és döntött kivitelben, dugasz- és aljzatérintkezőkkel és különféle pólusszámmal szállíthatók. Az M8 dugaszolható csatlakozók a klasszikus csavaros- vagy forrasztott csatlakozással és Piercecon gyorscsatlakozással kaphatók. Az M12 sorozat a pólusszámtól függően csavaros vagy rugós csatlakozással, valamint a QUICKON gyorscsatlakozás-technikával áll rendelkezésre. Az EMC előírásoknak megfelelő alkalmazásokhoz árnyékolható, szabadon konfekcionálható csatlakozók állnak rendelkezésre. Ezek robusztus, megfelelő árnyékoló csillapítást nyújtó fém burkolatukkal tűnnek ki. Piercecon M8 és M12 A Piercecon technológia segítségével most a kisméretű M8 csatlakozók is egyszerűen és biztonságosan konfekcionálhatók. Az elektromos kapcsolat egy érintkezőcsúcsnak az erekbe történő tengelyirányú betolásával jön létre. Az érintkezés a huzalokat testre szabott érintkezési zónává formálja. A Piercecon segítségével meg lehet takarítani az időigényes forrasztást vagy csavarozást az M8-as csatlakozóknál. Az összes változat eleget tesz az IP67 védettség követelményének. Rugós M12 A rugós csatlakozású M12 csatlakozó garantálja a tömör és sodrott vezetékek egyszerű és biztonságos kábelezését, akár érvéghüvellyel, akár anélkül. A teljes termékkínálat 4 és 5 pólusú, egyenes és döntött kivitelű változatokból áll. A fém készülékházzal felszerelt csatlakozótípusok eleget tesznek az elektromágneses összeférhetőség terén fellépő különleges követelményeknek. QUICKON M12 A QUICKON a leggyorsabb csatlakozást kínálja az M12 csatlakozók terén. Az vezetékeket többé nem kell lecsupaszítani. A csatlakoztatáskor egy késes érintkező átvágja a vezeték szigetelését, és rugalmasan, rázásbiztosan és gáztömören csatlakoztatja azt. A dugasz, vagy aljzat csatlakozók választhatóan fém és műanyag recés csavarral kaphatók. Csavaros csatlakozású M12 Az M8 és M12 csavaros vezetékbekötésű csatlakozók a csatlakozástechnika klasszikusainak számítanak. Különböző vezetékek és vezetékminőségek gyorsan és hibamentesen helyben konfekcionálhatók. 20 PHOENIX CONTACT

3 Kerek ipari csatlakozók - PLUSCON circular Termékkínálat Termékkínálat M5, M8, M12, 7/8 beépíthető csatlakozók M8, M12, 7/8 konfekcionálható csatlakozók A gyakran különböző hosszúságú vezetékek gyors konfekcionálásához (pl. helyben) szabadon konfigurálható csatlakozókat kínálunk. Az M8 és M12 dugaszcsaládhoz különböző csatlakozási koncepciók használhatók. Az M8 dugaszolható csatlakozók a klasszikus csavaros- vagy forrasztható csatlakozással és Piercecon gyorscsatlakozással kaphatók. Az M12 sorozat csavaros vagy rugós csatlakozással, valamint a QUICKON gyorscsatlakozás-technikával áll M23, M40 jel- és tápcsatlakozók A CONINVERS a Phoenix Contact cégcsoporton belül a kerek csatlakozók szakértője. A következő oldalakon a speciálisan a teljesítménykábelezésre alkalmas termékválasztékunkból készített kivonat található. Ebben megtalálhatók a P30 és P70 sorozatú, 630 V-on akár 70 A-ig használható betápláló dugaszok mellett az M23 méretű visszajelző csatlakozók is. A szenzor/aktor komponensekhez való beépíthető csatlakozók széles termékkínálata átfogó megoldásokat kínál az M5, M8, M12 és 7/8 készülékcsatlakozási technológiához. A tipikus alkalmazási területek: a kapcsolószekrények, végálláskapcsolók, forgó jeladók és készülékek dugaszolható csatlakozástechnikája fali átvezetéseken keresztül. A szenzor/aktor dobozok, terepi buszmodulok és ipari vezérlések készülékcsatlakozási technikájához beépíthető csatlakozók állnak rendelkezésre, amelyek mechanikusan zökkenőmentesen a készülék kialakításához igazíthatók, valamint a gazdaságos nyomtatott áramkör beültetésre is alkalmasak, pl. a THR és a Pick & Place technika segítségével. rendelkezésre. Ezek a változatok általában SPEEDCON gyorscsatlakozással vannak ellátva. Az EMC előírásoknak megfelelő alkalmazásokhoz árnyékolható, szabadon konfekcionálható csatlakozók állnak rendelkezésre. Ezek robusztus, megfelelő árnyékoló csillapítást nyújtó fém burkolatukkal tűnnek ki. 26. oldal 66. oldal QPD energiaelosztó rendszer QUICKON gyorscsatlakozással Az iparban alkalmazható energiaelosztás nem feltétlenül időigényes és bonyolult! Ezt bizonyítja a legfeljebb 630 V / 20 A teljesítményű robusztus IP68 energiaelosztó rendszer. A jól bevált QUICKON IDC gyorscsatlakozóknak köszönhetően akár 4 x 2,5 mm2 vezetéket is célszerszám nélkül, egyszerűen és gyorsan lehet csatlakoztatni. A H- elosztókból, fali átvezetésekből, dugaszokból és vezeték-összekötőkből álló rendszer az energiaelosztás sokféle lehetőségét kínálja az iparban és az épületinstalláció terén. 78. oldal 92. oldal PHOENIX CONTACT 21

4 Kerek ipari csatlakozók - PLUSCON circular Szerelési módok Beépíthető csatlakozók Az M12 beépíthető csatlakozók univerzális szerelési és sokoldalú csatlakoztatási lehetőségei Fal előtti szerelés Csavaros szerelés O-gyűrű Átmenő furat az O-gyűrű számára O-gyűrű Szerelési irány Menet Szerelési irány Fal mögötti szerelés egyrészes Csavaros szerelés Átmenő furat az O-gyűrű számára Menet Szerelési irány O-gyűrű Szerelési irány O-gyűrű Fal előtti szerelés, pozicionálható kábel-leágazás A kábel-leágazás eltér beállítás szükséges Meghúzóanya 22 PHOENIX CONTACT

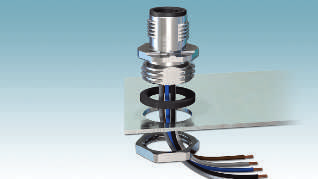

5 Kerek ipari csatlakozók - PLUSCON circular Szerelési módok Beépíthető csatlakozók Átmenő furat a lapos tömítés számára Átmenő furat elfordításvédelemmel és pozicionálással Simítás Szerelési irány Lapos tömítés letörés nélküli kontúrhoz Szerelési irány Elfordításvédelem Pozicionálás Átmenő furat a lapos tömítés számára Átmenő furat elfordításvédelemmel Pozicionálás Lapos tömítés letörés nélküli kontúrhoz Elfordításvédelem Szerelési irány Szerelési irány Simítás A kábel-leágazás pozicionálása a meghúzóanyával A kábel-leágazás központosított Meghúzóanya PHOENIX CONTACT 23

6 Kerek ipari csatlakozók - PLUSCON circular Szerelési módok Beépíthető csatlakozók Fal mögötti szerelés, kétrészes standard alkalmazás A csatlakozóház összecsavarozása az előlappal A szigetelőtest behelyezése a csatlakozóházba O-gyűrű Szerelési irány Szerelési irány A legegyszerűbb árnyékoló bekötés árnyékoló csapon keresztül a NYÁK lapra... EMC-anyán keresztül az előlapra NYÁK-lap csatlakoztatás Öné a választás 6 mm-es és 12 mm-es beforrasztható érintkező hullámforrasztáshoz Érintkezőtartók hullámforrasztáshoz, rögzítőkampóval Egyedi szolgáltatás az ügyfél alkalmazásához speciális vezetékhosszak színes érintkezőtartók Az érvégek különböző konfekcionálása 24 PHOENIX CONTACT

7 Kerek ipari csatlakozók - PLUSCON circular Szerelési módok Beépíthető csatlakozók Fal mögötti szerelés, ügyfél által adott készülékház Rögzítse a nyomtatott áramköri lapot az előlaphoz és már kész is Vevőspecifikus csatlakozóház-integráció... árnyékoló rugón keresztül a NYÁK lapra... előre konfekcionált standard termékek révén Hevedercsomagolás (Tape-on-Reel) Érintkezőtartók a reflow forrasztáshoz Hevedercsomagolás reflow forrasztásra alkalmas termékeknél Tálcás csomagolás Különböző kábelkivezetések Pick-and-Place beültetés reflow forrasztásra alkalmas termékeknél PHOENIX CONTACT 25

8 Szenzor/aktor beépíthető csatlakozó, fal előtti szerelés M5/M8, 0,5 m hosszú érvezetékekkel A pólusábrát lásd a következő oldalon: 88 Lapos anya ajánlott < 2,5 mm falvastagságok esetében. M5, 3, 4, pólusú M8, 3, 4, 6 pólusú 3 pólusú 4 pólusú 3 pólusú 4 pólusú 6 pólusú Méretezési feszültség 60 V 60 V - 60 V 30 V 30 V I N névleges áram 1 A 1 A - 4 A 4 A 2 A Átmeneti ellenállás 3 mω 3 mω - 3 mω 3 mω 3 mω Szigetelési ellenállás 100 MΩ 100 MΩ MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuSn / Au CuSn / Au - / - CuSn / Au CuSn / Au CuSn / Au Érintkezőtartó anyaga PA 66 PA 66 - PUR PUR PUR Éghetőségi osztály az UL 94 szerint HB HB - HB HB HB M5 kerek ipari csatlakozó a következő szerint: IEC IEC M8 kerek ipari csatlakozó a következő szerint: IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 - IP67 IP67 IP67 Csatlakozási mód Külön erek Külön erek - Külön erek Külön erek Külön erek Vezetéktípus TPE TPE - TPE TPE TPE Dugasz / aljzat [ C] Leírás 3 pólusú 4 pólusú 3 pólusú 4 pólusú 6 pólusú Beépíthető csatlakozók Aljzat Dugasz Tartozékok Tartozékok Lapos anya, ezekkel: M5 menet SACC-E-MU-M M8 menet SACC-E-MU-M M5x0,5 11, ,5 M8x0, ,5 min.2,0 7 min.2,0 10 M5-ös beépíthető aljzat M8 beépíthető aljzat 1,5 11, M5x0, ,5 500 M8x0,5 7 min.2,0 10 min.2,0 M5-ös beépíthető dugasz M8 beépíthető dugasz 26 PHOENIX CONTACT

9 M12, Pg9 rögzítőmenet, 0,5 m hosszú érvezetékkel Kerek ipari csatlakozó - PLUSCON circular Szenzor/aktor beépíthető csatlakozó, fal előtti szerelés A pólusábrát lásd a következő oldalon: 89 4, 5, 8 pólusú pozícionálható, 4, 5, 8 pólusú 4 pólusú 5 pólusú 8 pólusú 4 pólusú 5 pólusú 8 pólusú Méretezési feszültség 250 V 60 V 30 V 250 V 60 V 30 V I N névleges áram 4 A 4 A 2 A 4 A 4 A 2 A Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω 3 mω Szigetelési ellenállás 100 MΩ > 100 MΩ 100 MΩ > 100 MΩ > 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au Érintkezőtartó anyaga PA66 PA66 PA66 PA66 PA66 PA66 Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 V0 M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 IP67 Csatlakozási mód Külön erek Külön erek Külön erek Külön erek Külön erek Külön erek Vezetéktípus TPE TPE TPE TPE TPE TPE Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 4 pólusú 5 pólusú 8 pólusú Beépíthető csatlakozók Aljzat A - standard Dugasz A - standard Aljzat B - inverz Dugasz B - inverz Tartozékok Lapos anya, ezekkel: Pg9 menet SACC-E-MU-PG Tartozékok , ,5 11, M12x1 PG 9 M12x1 PG 9 PG 9 PG 9 min.2,5 M12 beépíthető aljzat 17 min.2,5 17 M12 beépíthető aljzat, pozícionálható 17 min.2,5 17 min.2,5 M12 beépíthető dugasz További információk a oldalon M12 beépíthető dugasz, pozícionálható PHOENIX CONTACT 27

10 Szenzor/aktor beépíthető csatlakozó, fal előtti szerelés M12, M16 rögzítőmenet, 0,5 m érvezetékkel A pólusábrát lásd a következő oldalon: 89 4, 5, 8 pólusú 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Külön erek Külön erek Külön erek Külön erek Külön erek - Vezetéktípus TPE TPE TPE TPE TPE - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Beépíthető csatlakozók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz Tartozékok Tartozékok Lapos anya, ezekkel: M16 menet SACC-E-MU-M SACC-E-MU-M , M16x1,5 M16x1,5 M12x1 min.2,5 M12 beépíthető aljzat min.2,5 M12 beépíthető dugasz 28 PHOENIX CONTACT

11 M12, M16 rögzítőmenet, 0,5 m érvezetékkel, pozícionálható Kerek ipari csatlakozó - PLUSCON circular Szenzor/aktor beépíthető csatlakozó, fal előtti szerelés A pólusábrát lásd a következő oldalon: 89 pozícionálható, 4, 5 pólusú pozícionálható, 8 pólusú 4 pólusú 5 pólusú 8 pólusú Méretezési feszültség 250 V 60 V 30 V - I N névleges áram 4 A 4 A 2 A - Átmeneti ellenállás 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 - Csatlakozási mód Külön erek Külön erek Külön erek - Vezetéktípus TPE TPE TPE - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú Beépíthető csatlakozók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz ,5 2 24,5 500 min.2,5 500 min.2, M16x1,5 M16x1,5 M12x1 M12 beépíthető aljzat, pozícionálható További információk a oldalon M12 beépíthető dugasz, pozícionálható PHOENIX CONTACT 29

12 Szenzor/aktor beépíthető csatlakozó, fal előtti szerelés M12, egyrészes, 20 mm-es négyszögű peremmel, 0,5 m hosszú érvezetékekkel 4x rögzítőlyuk 3,2 mm alaktömítéssel M3 csavarokhoz A pólusábrát lásd a következő oldalon: 89 4, 5, 8 pólusú 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Külön erek Külön erek Külön erek Külön erek Külön erek - Vezetéktípus TPE TPE TPE TPE TPE - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Beépíthető csatlakozók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz ,5 16, M12x1 Ø3,2 M12 beépíthető aljzat, pozícionálható 12,5 Ø3,2 M12 beépíthető dugasz, négyszögletű perem 30 PHOENIX CONTACT

13 M12, egyrészes, 25 mm-es négyszögű peremmel, 0,5 m hosszú érvezetékekkel 4x rögzítőlyuk 2,7 mm alaktömítéssel M2,5 csavarokhoz Kerek ipari csatlakozó - PLUSCON circular Szenzor/aktor beépíthető csatlakozó, fal előtti szerelés A pólusábrát lásd a következő oldalon: 89 4, 5, 8 pólusú 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Külön erek Külön erek Külön erek Külön erek Külön erek - Vezetéktípus TPE TPE TPE TPE TPE - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Beépíthető csatlakozók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz , , , M12 M12 Ø2,7 M12 beépíthető aljzat, pozícionálható További információk a oldalon Ø2,7 M12 beépíthető dugasz, négyszögletű perem PHOENIX CONTACT 31

14 Szenzor/aktor beépíthető csatlakozó, fal előtti szerelés M12, egyrészes, 20 mm-es négyszögű peremmel, hullámforrasztási folyamatokhoz közvetlenül beforrasztható M12 NYÁK lap csatlakozó integrált torzióvédelemmel és árnyékoló bekötéssel A pólusábrát lásd a következő oldalon: 89 4, 5 pólusú 4 pólusú 5 pólusú Méretezési feszültség 250 V 60 V I N névleges áram 4 A 4 A Átmeneti ellenállás 3 mω 3 mω Szigetelési ellenállás 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au Érintkezőtartó anyaga PA 66 PA 66 Éghetőségi osztály az UL 94 szerint V0 V0 M12 kerek ipari csatlakozó a következő szerint: IEC IEC Szennyeződési fok 3 3 Védettség IP67 IP67 Csatlakozási mód Forrasztópeckek Forrasztópeckek Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú Beépíthető csatlakozók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz , , , ,2 M12 M12 Ø1 Ø1 M12 beépíthető aljzat, pozícionálható M12 beépíthető dugasz, négyszögletű perem 32 PHOENIX CONTACT

15 Szenzor/aktor beépíthető csatlakozó, fal előtti szerelés M12, moduláris, 25 mm négyszögletű perem, előre konfekcionált A pólusábrát lásd a következő oldalon: 89 Peremház, házfuratok 3,2 mm 0,5 m hosszú érvezetékekkel, konfekcionált érintkezőtartó és szigetelőtest 4 pólusú 5 pólusú 8 pólusú Méretezési feszültség V 60 V 30 V I N névleges áram A 4 A 2 A Átmeneti ellenállás mω 3 mω 3 mω Szigetelési ellenállás MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete - / - - / - - / - CuZn / Au CuZn / Au CuZn / Au Érintkezőtartó anyaga PA 66 PA 66 PA 66 Tömszelence anyaga nikkelezett cink présöntvény Éghetőségi osztály az UL 94 szerint V0 V0 V0 M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 Csatlakozási mód Krimpérintkezők Krimpérintkezők Krimpérintkezők Vezetéktípus TPE TPE TPE Dugasz / aljzat [ C] Kábel, fix kábelezés [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú Négyszögű peremház, O-gyűrűvel Konfekcionált érintkezőtartó és szigetelőtest, 0,5 m hosszú érvezetékekkel és krimpérintkezőkkel Dugasz A - standard Dugasz D - kódolás Dugasz B - inverz ,5 Ø3, ,8 3 16,7 18,04 Ø19,7 M12x1 Ø11,7 Ø10, Ø9,4 M12 négyszögletes perem-ház M12 érintkezőtartó, érvezetékekkel 34 PHOENIX CONTACT

16 M12, moduláris, 25 mm négyszögletű perem, szabadon konfekcionálható Kerek ipari csatlakozó - PLUSCON circular Szenzor/aktor beépíthető csatlakozó, fal előtti szerelés A pólusábrát lásd a következő oldalon: 89 Peremház, házfuratok 3,2 mm Konfekcionálható érintkezőtartó és szigetelőtest 4 pólusú 5 pólusú 8 pólusú Méretezési feszültség V 60 V 30 V I N névleges áram A 4 A 2 A Átmeneti ellenállás mω 3 mω 3 mω Szigetelési ellenállás MΩ 100 MΩ 100 MΩ Érintkezőtartó anyaga PA 66 PA 66 PA 66 Tömszelence anyaga nikkelezett cink présöntvény Éghetőségi osztály az UL 94 szerint V0 V0 V0 M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 Csatlakozási mód Krimpérintkezők Krimpérintkezők Krimpérintkezők Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú Négyszögű peremház, O-gyűrűvel Érintkezőtartó és szigetelőtest Dugasz A - standard Dugasz D - kódolás Dugasz B - inverz Krimpérintkezők, 4, és 5 pólusú érintkezőtartóhoz, érintkező anyaga: CuZn, felület: aranyozott, csatlakozási keresztmetszet: 0,08 mm²... 0,34 mm² Érintkező Ø: 1,0 mm Krimpérintkezők, 8 pólusú érintkezőtartóhoz, érintkező anyaga: CuZn, felület: aranyozott, csatlakozási keresztmetszet: 0,08 mm²... 0,34 mm² Érintkező Ø: 0,8 mm Krimpelőfogó Tartozékok Tartozékok CRIMPFOX-TC MP ,5 Ø3, ,8 3 16,7 Ø11,7 Ø10,1 18,04 17 Ø19,7 M12x1 Ø9,4 M12 négyszögletes perem-ház További információk a oldalon M12 érintkezőtartó PHOENIX CONTACT 35

17 Szenzor/aktor beépíthető csatlakozó, fal előtti szerelés M12 érintkezőtartó, műanyag, forrasztókehellyel vagy érvezetékekkel A pólusábrát lásd a következő oldalon: 89 Forrasztócsatlakozás, 5, 8 pólusú 0,5 m hosszú érvezetékekkel, 5, 8 pólusú 5 pólusú 8 pólusú 5 pólusú 8 pólusú Méretezési feszültség 60 V 30 V 60 V 30 V I N névleges áram 4 A 2 A 4 A 2 A Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 Éghetőségi osztály az UL 94 szerint HB HB HB HB M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 Csatlakozási mód Forrasztókehely Forrasztókehely Külön erek Külön erek Vezetéktípus - - TPE TPE Dugasz / aljzat [ C] Kábel, fix kábelezés [ C] Leírás Kódolás Beépíthető csatlakozó, M16 rögzítőmenet 5 pólusú 8 pólusú 5 pólusú 8 pólusú Dugasz A - standard Beépíthető csatlakozó, M12 rögzítőmenet Dugasz A - standard ,5 20,5 20, ,5 SW14 13,5 12 2,8 Ø21/SW , , Ø15 M12x1 M12x0,5 Ø15 Ø18 M12x1 M16x1,5 Ø18 M12x1 M16x1,5 M12 dugasz, M12 rögzítőmenet, forrasztókelyhek M12 dugasz, M16 rögzítőmenet, forrasztókelyhek M12 dugasz, Pg9 rögzítőmenet 20,5 13, ,5 1, ,5 13, ,8 17 Ø15 M12x1 M12x0,5 Ø15 Ø18 M12x1 M16x1,5 Ø18 M12x1 Max. 3 Max. 2 M12 dugasz, M12 rögzítőmenet, forrasztókelyhek M12 dugasz, M16 rögzítőmenet, forrasztókelyhek M12 dugasz, Pg9 rögzítőmenet 19 M16x1,5 36 PHOENIX CONTACT

18 7/8'', Pg13,5 rögzítőmenet, 0,5 m hosszú érvezetékkel Kerek ipari csatlakozó - PLUSCON circular Szenzor/aktor beépíthető csatlakozó, fal előtti szerelés A pólusábrát lásd a következő oldalon: 90 Lapos anya ajánlott < 2,5 mm falvastagságok esetében. 3, 4 pólusú 5 pólusú 3 pólusú 4 pólusú 5 pólusú Méretezési feszültség 250 V 250 V 250 V - I N névleges áram 12 A 9 A 9 A - Átmeneti ellenállás 5 mω 5 mω 5 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PUR PUR PUR - Éghetőségi osztály az UL 94 szerint HB HB HB - Szennyeződési fok Védettség IP67 IP67 IP67 - Csatlakozási mód Külön erek Külön erek Külön erek - Vezetéktípus PVC PVC PVC - Dugasz / aljzat [ C] Kábel, fix kábelezés [ C] Leírás 3 pólusú 4 pólusú 5 pólusú Beépíthető csatlakozók Aljzat Dugasz Tartozékok Tartozékok Lapos anya, ezekkel: Pg13,5 menet SACC-E-MU-PG13, SACC-E-MU-PG13, ,6 22,5 26,5 9, ,5 9,5 500 Ø24 PG13,5 Ø24 PG13,5 24 7/8''-os beépítőaljzat További információk a oldalon 7/8''-os beépíthető dugasz PHOENIX CONTACT 37

19 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M5/M8, egyrészes, hullámforrasztási folyamatokhoz, 180 A pólusábrát lásd a következő oldalon: 88 M5, 3, 4, pólusú M8, 3, 4, 6 pólusú 3 pólusú 4 pólusú 3 pólusú 4 pólusú 6 pólusú Méretezési feszültség 60 V 60 V - 60 V 30 V 30 V I N névleges áram 1 A 1 A - 4 A 4 A 1,5 A Átmeneti ellenállás 3 mω 3 mω - 3 mω 3 mω 3 mω Szigetelési ellenállás 100 MΩ 100 MΩ MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuSn / Au CuSn / Au - / - CuSn / Au CuSn / Au CuSn / Au Érintkezőtartó anyaga PA 66 PA 66 - PUR PUR PUR Éghetőségi osztály az UL 94 szerint HB HB - HB HB HB M5 kerek ipari csatlakozó a következő szerint: IEC IEC M8 kerek ipari csatlakozó a következő szerint: IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 - IP67 IP67 IP67 Csatlakozási mód Forrasztópeckek Forrasztópeckek - Forrasztópeckek Forrasztópeckek Forrasztópeckek Dugasz / aljzat [ C] Leírás 3 pólusú 4 pólusú 3 pólusú 4 pólusú 6 pólusú Beépíthető csatlakozók Aljzat Dugasz ,5 Ø0,5 2,1 10 1,5 3 9,5 4,5 10 max. 4,5 9,7 1,5 2,1 Ø0,5 16,5 1,8 2,5 4,5 Ø8 Ø9,5 M7x0,75 10 Ø12 14 max. 4 9 M5 beépíthető aljzat, 3/4 pólusú M8 beépíthető aljzat, 3 / 4 pólusú 7 max. 4 max. 4,5 M5 beépíthető dugasz, 3/4 pólusú M8 beépíthető dugasz, 3 / 4 pólusú 38 PHOENIX CONTACT

20 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M8, 0,5 m hosszú halogénmentes érvezetékekkel A pólusábrát lásd a következő oldalon: 88 3, 4 pólusú 6 pólusú 3 pólusú 4 pólusú 6 pólusú Méretezési feszültség 60 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A - Átmeneti ellenállás 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete Cu-ötvözet / Au Cu-ötvözet / Au Cu-ötvözet / Au - / - Érintkezőtartó anyaga PUR / PA 66 PUR / PA 66 PUR / PA 66 - Éghetőségi osztály az UL 94 szerint HB HB HB - M8 kerek ipari csatlakozó a következő szerint: IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 - Csatlakozási mód Külön erek Külön erek Külön erek - Vezetéktípus TPE TPE TPE - Dugasz / aljzat [ C] Kábel, fix kábelezés [ C] Leírás Beépíthető csatlakozó, M8 rögzítőmenet 3 pólusú 4 pólusú 6 pólusú Dugasz Beépíthető csatlakozó, M10 rögzítőmenet Aljzat Beépíthető csatlakozó, M12 rögzítőmenet Aljzat Tartozékok Tartozékok Lapos anya, ezekkel: M8 menet SACC-E-MU-M SACC-E-MU-M , ,5 max. 4, ,5 max. 4, M8x1 10 M10x0,75 Ø14 M12x1 14 2,5 11 4,5 10 Beépíthető M8 dugasz, M8 rögzítőmenet Beépíthető M8 aljzat, M10 rögzítőmenet Beépíthető M8 aljzat, M12 rögzítőmenet További információk a oldalon PHOENIX CONTACT 39

21 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M8, kétrészes, hullámforrasztási folyamatokhoz, árnyékolt A pólusábrát lásd a következő oldalon: 88 döntött, 3, 4 pólusú egyenes, 3, 4, 6 pólusú 3 pólusú 4 pólusú 3 pólusú 4 pólusú 6 pólusú Méretezési feszültség 30 V 60 V - 60 V 60 V 30 V I N névleges áram 4 A 4 A - 4 A 4 A 1,5 A Átmeneti ellenállás 3 mω 3 mω - 3 mω 3 mω 3 mω Szigetelési ellenállás 100 MΩ 100 MΩ MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuSn / Au CuSn / Au - / - CuSn / Au CuSn / Au CuSn / Au Érintkezőtartó anyaga PUR PUR - PUR PUR PUR Éghetőségi osztály az UL 94 szerint HB HB - HB HB HB M8 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 - IP67 IP67 IP67 Csatlakozási mód Forrasztópeckek Forrasztópeckek - Forrasztópeckek Forrasztópeckek Forrasztópeckek Dugasz / aljzat [ C] Leírás 3 pólusú 4 pólusú 3 pólusú 4 pólusú 6 pólusú Beépíthető csatlakozók Aljzat Dugasz ,1 9 5, ,6 M8 beépíthető aljzat, egyenes M8x1 M8x1 Ø1,3 M10x0,75 Ø1,3 M10x0,75 10,3 M8 beépíthető aljzat, döntött ,3 M8 beépíthető dugasz, döntött ,7 8,6 M8 beépíthető dugasz, egyenes 40 PHOENIX CONTACT

22 M8, kétrészes, hullámforrasztási folyamatokhoz, árnyékolatlan Kerek ipari csatlakozó - PLUSCON circular Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés A pólusábrát lásd a következő oldalon: 88 döntött, 3, 4 pólusú egyenes, 3, 4 pólusú 3 pólusú 4 pólusú 3 pólusú 4 pólusú Méretezési feszültség 60 V 30 V - 60 V 30 V - I N névleges áram 4 A 4 A - 4 A 4 A - Átmeneti ellenállás 3 mω 3 mω - 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuSn / Au CuSn / Au - / - CuSn / Au CuSn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 - PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint HB HB - HB HB - M8 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 - IP67 IP67 - Csatlakozási mód Forrasztópeckek Forrasztópeckek - Forrasztópeckek Forrasztópeckek - Dugasz / aljzat [ C] Leírás 3 pólusú 4 pólusú 3 pólusú 4 pólusú Beépíthető csatlakozók Aljzat Dugasz ,5 10,5 12 4, , M ,5 16, M8 beépíthető aljzat, döntött M8 beépíthető aljzat, egyenes 10 4,5 2,65 M8 beépíthető dugasz, döntött További információk a oldalon PHOENIX CONTACT 41

23 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, Pg9 rögzítőmenet, 0,5 m hosszú érvezetékkel A pólusábrát lásd a következő oldalon: 89 4, 5, 8 pólusú 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Külön erek Külön erek Külön erek Külön erek Külön erek - Vezetéktípus TPE TPE TPE TPE TPE - Dugasz / aljzat [ C] Kábel, fix kábelezés [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Beépíthető csatlakozók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz ,5 9, PG M12x1 PG9 max. 4,5 M12 beépíthető aljzat M12 beépíthető dugasz max. 4,5 42 PHOENIX CONTACT

24 M12, M12 rögzítőmenet, 0,5 m érvezetékkel Kerek ipari csatlakozó - PLUSCON circular Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés A pólusábrát lásd a következő oldalon: 89 4, 5, 8 pólusú 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Külön erek Külön erek Külön erek Külön erek Külön erek - Vezetéktípus TPE TPE TPE TPE TPE - Dugasz / aljzat [ C] Kábel, fix kábelezés [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Beépíthető csatlakozók Dugasz A - standard Dugasz D - kódolás Dugasz B - inverz , SW15 M12x1 SW14 max. 4,5 Beépíthető M12 dugasz, M12 rögzítőmenet További információk a oldalon PHOENIX CONTACT 43

25 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, M16 rögzítőmenet, 0,5 m érvezetékkel A pólusábrát lásd a következő oldalon: 89 4, 5, 8 pólusú 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Külön erek Külön erek Külön erek Külön erek Külön erek - Vezetéktípus TPE TPE TPE TPE TPE - Dugasz / aljzat [ C] Kábel, fix kábelezés [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Beépíthető csatlakozók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz ,5 9, M12x1 M16x1,5 18 M16x1,5 17 M12 beépíthető dugasz max. 4,5 max. 4,5 M12 beépíthető aljzat 44 PHOENIX CONTACT

26 M12, M16 rögzítőmenet, konfekcionált vezetékkel, árnyékolt Kerek ipari csatlakozó - PLUSCON circular Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés A pólusábrát lásd a következő oldalon: 89 PUR vezeték, 4, 5, 8 pólusú, árnyékolt PUR vezeték, 12, 17, pólusú, árnyékolt 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 60 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód szabad kábelvég szabad kábelvég szabad kábelvég szabad kábelvég szabad kábelvég - Vezetéktípus PUR halogénmentes fekete PUR halogénmentes fekete PUR halogénmentes fekete PVC fekete PVC fekete - Dugasz / aljzat [ C] Kábel, fix kábelezés [ C] Leírás Kábelhossz 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Beépíthető csatlakozók, A kódolású Aljzat 1 m Dugasz 1 m Aljzat 2 m Dugasz 2 m ,5 23 1, , ,5 M16x1,5 M12 M12 M16x1,5 10, M12 beépíthető dugasz További információk a oldalon M12 beépíthető aljzat PHOENIX CONTACT 45

27 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, Pg9 rögzítőmenet, egyrészes, hullámforrasztási folyamatokhoz, A pólusábrát lásd a következő oldalon: 89 egyenes, 4, 5, 8 pólusú egyenes, 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Ni/Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek - Dugasz / aljzat [ C] Leírás Kódolás Beépíthető csatlakozók, forrasztócsap hossza: 6 mm 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz Beépíthető csatlakozók, forrasztócsap hossza: 12 mm Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz ,5 9, ,5 9, SW18 PG9 SW17 SW19 PG9 SW M12x1 PG9 max. 4,5 max. 4,5 max. 4,5 M12 beépíthető aljzat, érintkezőhossz: 12 mm M12 beépíthető aljzat, érintkezőhossz: 6 mm M12 beépíthető dugasz, érintkezőhossz: 6 mm 46 PHOENIX CONTACT

28 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, Pg9 rögzítőmenet, egyrészes, hullámforrasztási folyamatokhoz, árnyékolt A pólusábrát lásd a következő oldalon: 89 egyenes, 4, 5, 8 pólusú egyenes, 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Ni/Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek - Dugasz / aljzat [ C] Leírás Kódolás Beépíthető csatlakozók, forrasztócsap hossza: 6 mm 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz Beépíthető csatlakozók, forrasztócsap hossza: 12 mm Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz Tartozékok Tartozékok EMC hatos anya finom fogazattal, minden beépíthető csatlakozóhoz a következőkkel: Pg9 rögzítőmenet SACC-PG9-KD-NUT-SH SACC-PG9-KD-NUT-SH ,5 9, ,5 9, SW18 PG9 SW17 SW18 PG9 SW17 SW18 SW17 M12x1 PG9 max. 4,5 max. 4,5 max. 4,5 M12 beépíthető aljzat, érintkezőhossz: 12 mm M12 beépíthető aljzat, érintkezőhossz: 6 mm M12 beépíthető dugasz, érintkezőhossz: 6 mm További információk a oldalon PHOENIX CONTACT 47

29 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, M12 rögzítőmenet, egyrészes, hullámforrasztási folyamatokhoz A pólusábrát lásd a következő oldalon: 89 egyenes, 4, 5, 8 pólusú egyenes, 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete Cu-ötvözet / Au CuZn / Ni/Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Beépíthető csatlakozók Dugasz A - standard Dugasz D - kódolás Dugasz B - inverz ,5 2, SW15 M12x1 SW14 max. 4,5 M12 beépíthető dugasz 48 PHOENIX CONTACT

30 M12, M12 rögzítőmenet, egyrészes, hullámforrasztási folyamatokhoz, árnyékolt Kerek ipari csatlakozó - PLUSCON circular Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés A pólusábrát lásd a következő oldalon: 89 egyenes, 4, 5, 8 pólusú egyenes, 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Ni/Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Beépíthető csatlakozók Dugasz A - standard Dugasz D - kódolás Dugasz B - inverz Tartozékok Tartozékok EMC hatos anya finom fogazattal, minden beépíthető csatlakozóhoz a következőkkel: M12 rögzítőmenet SACC-M12-KD-NUT-SH SACC-M12-KD-NUT-SH ,2 2,5 2, SW15 M12x1 SW14 max. 4,5 M12 beépíthető dugasz További információk a oldalon PHOENIX CONTACT 49

31 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, M16 rögzítőmenet, egyrészes, hullámforrasztási folyamatokhoz A pólusábrát lásd a következő oldalon: 89 egyenes, 4, 5, 8 pólusú egyenes, 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Beépíthető csatlakozók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz ,5 7, M16x1, M12x1 M16x1,5 max. 4,5 M12 beépíthető aljzat max. 4,5 M12 beépíthető dugasz 50 PHOENIX CONTACT

32 M12, M16 rögzítőmenet, egyrészes, hullámforrasztási folyamatokhoz, árnyékolt Kerek ipari csatlakozó - PLUSCON circular Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés A pólusábrát lásd a következő oldalon: 89 egyenes, 4, 5, 8 pólusú egyenes, 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Beépíthető csatlakozók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz Tartozékok Tartozékok EMC hatos anya finom fogazattal, minden beépíthető csatlakozóhoz a következőkkel: M16 rögzítőmenet SACC-M16-KD-NUT-SH SACC-M16-KD-NUT-SH , M16x1, M12x1 M16x1,5 max. 4,5 M12 beépíthető aljzat További információk a oldalon max. 4,5 M12 beépíthető dugasz PHOENIX CONTACT 51

33 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, érintkezőtartó, hullámforrasztási folyamatokhoz, árnyékolatlan A pólusábrát lásd a következő oldalon: 89 döntött, 4, 5, 8 pólusú egyenes, 5 pólusú 4 pólusú 5 pólusú 8 pólusú 5 pólusú Méretezési feszültség 250 V 60 V 30 V 60 V - - I N névleges áram 4 A 4 A 2 A 4 A - - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω - - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ - - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au - / - - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 - - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP Csatlakozási mód Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek - - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 5 pólusú Érintkezőtartók Aljzat A - standard Dugasz A - standard Tartozékok Tartozékok Készülékház tömszelencéi, SPEEDCON csavaros változatok és benyomható változatok, minden kétrészes THR és hullámforrasztható érintkezőtartóhoz lásd a(z) 58. oldaltól lásd a(z) 58. oldaltól 26,29 26,3 7 27, ,4 11 Ø1 Ø0,8 19,5 M12 aljzat-érintkezőtartó, döntött, 4, 5 pólusú M12 aljzat-érintkezőtartó, döntött, 8 pólusú M12 aljzat-érintkezőtartó, egyenes, 5 pólusú 29,6 28,1 8,5 15,9 8,5 15,9 8,5 15,9 8,5 15,9 15,4 Ø8,25 Ø1 M12 dugasz-érintkezőtartó, döntött, 4, 5 pólusú Ø0,8 M12 dugasz-érintkezőtartó, döntött, 8 pólusú 52 PHOENIX CONTACT

34 M12, érintkezőtartó, hullámforrasztási folyamatokhoz, árnyékolt Kerek ipari csatlakozó - PLUSCON circular Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés A pólusábrát lásd a következő oldalon: 89 döntött, 4, 5, 8 pólusú egyenes, 4, 5 pólusú 4 pólusú 5 pólusú 8 pólusú 4 pólusú 5 pólusú Méretezési feszültség 250 V 60 V 30 V 250 V 60 V - I N névleges áram 4 A 4 A 2 A 4 A 4 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 4 pólusú 5 pólusú Érintkezőtartók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz Készülékház tömszelencéi, SPEEDCON csavaros változatok és benyomható változatok, minden kétrészes THR és hullámforrasztható érintkezőtartóhoz lásd a(z) 58. oldaltól Tartozékok lásd a(z) 58. oldaltól Tartozékok 26,29 26,3 7 27, ,4 11 Ø1 Ø0,8 19,5 M12 aljzat-érintkezőtartó, döntött, 4, 5 pólusú M12 aljzat-érintkezőtartó, döntött, 8 pólusú M12 aljzat-érintkezőtartó, egyenes, 5 pólusú 29,6 28,1 8,5 15,9 8,5 15,9 8,5 15,9 8,5 15,9 15,4 Ø8,25 Ø1 M12 dugasz-érintkezőtartó, döntött, 4, 5 pólusú Ø0,8 M12 dugasz-érintkezőtartó, döntött, 8 pólusú További információk a oldalon PHOENIX CONTACT 53

35 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, kétrészes, reflow folymatokhoz, árnyékolatlan, tálcás csomagolás A pólusábrát lásd a következő oldalon: 89 egyenes, 4, 5, 8 pólusú egyenes, 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Érintkezőtartók Aljzat A - standard Dugasz A - standard Készülékház tömszelencéi, SPEEDCON csavaros változatok és benyomható változatok, minden kétrészes THR és hullámforrasztható érintkezőtartóhoz lásd a(z) 58. oldaltól Tartozékok lásd a(z) 58. oldaltól Tartozékok 17 2,5 1,5 Ø8, ,5 1,5 Ø8, ,5 1,5 Ø8,25 18,8 2,5 1,5 Ø9,3 18,8 2,5 1,5 18,8 2,5 Ø9,3 1,5 Ø8,25 Ø1 Ø0,8 Ø0,6 Ø1 Ø0,8 Ø0,6 M12 aljzat-érintkezőtartó, egyenes, 4, 5 pólusú M12 aljzat-érintkezőtartó, egyenes, 8 pólusú M12 aljzat-érintkezőtartó, egyenes, 12, 17 pólusú M12 dugasz-érintkezőtartó, egyenes, 4, 5 pólusú M12 dugasz-érintkezőtartó, egyenes, 8 pólusú M12 dugasz-érintkezőtartó, egyenes, 12, 17 pólusú 54 PHOENIX CONTACT

36 M12, kétrészes, reflow folymatokhoz, árnyékolt, tálcás csomagolás Kerek ipari csatlakozó - PLUSCON circular Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés A pólusábrát lásd a következő oldalon: 89 egyenes, 4, 5, 8 pólusú egyenes, 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au CuZn / Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Érintkezőtartók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz Készülékház tömszelencéi, SPEEDCON csavaros változatok és benyomható változatok, minden kétrészes THR és hullámforrasztható érintkezőtartóhoz lásd a(z) 58. oldaltól Tartozékok lásd a(z) 58. oldaltól Tartozékok 17 2,5 1,5 Ø8, ,5 1,5 Ø8, ,5 1,5 Ø8,25 18,8 2,5 1,5 Ø9,3 18,8 2,5 1,5 18,8 2,5 Ø9,3 1,5 Ø8,25 Ø1 Ø0,8 Ø0,6 Ø1 Ø0,8 Ø0,6 M12 aljzat-érintkezőtartó, egyenes, 4, 5 pólusú M12 aljzat-érintkezőtartó, egyenes, 8 pólusú M12 aljzat-érintkezőtartó, egyenes, 12, 17 pólusú M12 dugasz-érintkezőtartó, egyenes, 4, 5 pólusú M12 dugasz-érintkezőtartó, egyenes, 8 pólusú M12 dugasz-érintkezőtartó, egyenes, 12, 17 pólusú További információk a oldalon PHOENIX CONTACT 55

37 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, kétrészes, reflow folymatokhoz, árnyékolatlan, hevedercsomagolás beültető pad-del A pólusábrát lásd a következő oldalon: 89 4, 5, 8 pólusú 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Érintkezőtartók Aljzat A - standard Dugasz A - standard Készülékház tömszelencéi, SPEEDCON csavaros változatok és benyomható változatok, minden kétrészes THR és hullámforrasztható érintkezőtartóhoz lásd a(z) 58. oldaltól Tartozékok lásd a(z) 58. oldaltól Tartozékok 17 2,5 1,5 Ø8, ,5 1,5 Ø8, ,5 1,5 Ø8,25 18,8 2,5 1,5 Ø9,3 18,8 2,5 1,5 18,8 2,5 Ø9,3 1,5 Ø8,25 Ø1 Ø0,8 Ø0,6 Ø1 Ø0,8 Ø0,6 M12 aljzat-érintkezőtartó, egyenes, 4, 5 pólusú M12 aljzat-érintkezőtartó, egyenes, 8 pólusú M12 aljzat-érintkezőtartó, egyenes, 12, 17 pólusú M12 dugasz-érintkezőtartó, egyenes, 4, 5 pólusú M12 dugasz-érintkezőtartó, egyenes, 8 pólusú M12 dugasz-érintkezőtartó, egyenes, 12, 17 pólusú 56 PHOENIX CONTACT

38 M12, kétrészes, reflow folymatokhoz, árnyékolt, hevedercsomagolás beültető pad-del Kerek ipari csatlakozó - PLUSCON circular Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés A pólusábrát lásd a következő oldalon: 89 4, 5, 8 pólusú 12, 17 pólusú 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Méretezési feszültség 250 V 60 V 30 V 30 V 30 V - I N névleges áram 4 A 4 A 2 A 1,5 A 1,5 A - Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω 3 mω - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 - Csatlakozási mód THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás THR forrasztócsatlakozás - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 12 pólusú 17 pólusú Érintkezőtartók Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz Készülékház tömszelencéi, SPEEDCON csavaros változatok és benyomható változatok, minden kétrészes THR és hullámforrasztható érintkezőtartóhoz lásd a(z) 58. oldaltól Tartozékok lásd a(z) 58. oldaltól Tartozékok 17 2,5 1,5 Ø8, ,5 1,5 Ø8, ,5 1,5 Ø8,25 18,8 2,5 1,5 Ø9,3 18,8 2,5 1,5 18,8 2,5 Ø9,3 1,5 Ø8,25 Ø1 Ø0,8 Ø0,6 Ø1 Ø0,8 Ø0,6 M12 aljzat-érintkezőtartó, egyenes, 4, 5 pólusú M12 aljzat-érintkezőtartó, egyenes, 8 pólusú M12 aljzat-érintkezőtartó, egyenes, 12, 17 pólusú M12 dugasz-érintkezőtartó, egyenes, 4, 5 pólusú M12 dugasz-érintkezőtartó, egyenes, 8 pólusú M12 dugasz-érintkezőtartó, egyenes, 12, 17 pólusú További információk a oldalon PHOENIX CONTACT 57

39 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12 készülékház tömszelencék, csavaros változatok O-gyűrűvel lapos tömítéssel Anyag Cink présöntvény (nikkelezett) Cink présöntvény (nikkelezett) Környezeti hõmérséklet (üzemi) -25 C C -25 C C Leírás Típus Típus Készülékház tömszelencéi, SPEEDCON csavaros változatok és benyomható változatok, minden kétrészes THR és hullámforrasztható érintkezőtartóhoz Aljzat SACC-M12-SCO NUT SACC-M12-SCO NUT L Dugasz SACC-M12-SCO PLUG SACC-M12-SCO PLUG L , , SW15 M12x1 M12x1 SW14 15 M12x1 M12x1 14 Ø14 M12x1 M12x1 SW14 Ø14 M12x1 M12x1 14 Aljzat készülékház-tömszelence, O-gyűrűvel Aljzat készülékház tömszelence, lapos tömítéssel Dugasz készülékház-tömszelence, O-gyűrűvel Dugasz készülékház tömszelence, lapos tömítéssel 58 PHOENIX CONTACT

40 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12 készülékház tömszelencék, press-in változatok M12 aljzat, Press-in változat M12 dugasz, Press-in változat Anyag CuZn (nikkelezett) CuZn (nikkelezett) Környezeti hõmérséklet (üzemi) -25 C C -25 C C Leírás Típus Típus Készülékház-tömszelence, minden kétrészes THR- és hullámforrasztható érintkezőtartóhoz Aljzat SACC-M12 NUT PRESS Dugasz SACC-M12 PLUG PRESS ,6 5,4 19,3 11,9 6,4 Ø14 M12x1 Ø15 M12x1 Ø15 Aljzat készülékház-tömszelence További információk a oldalon Dugasz készülékház-tömszelence PHOENIX CONTACT 59

41 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, kétrészes, hullámforrasztási folyamatokhoz A pólusábrát lásd a következő oldalon: 89 egyenes és döntött, 4, 5, 8 pólusú árnyékolt, 4, 5, 8 pólusú 4 pólusú 5 pólusú 8 pólusú 5 pólusú Méretezési feszültség 250 V 60 V 30 V 60 V - - I N névleges áram 4 A 4 A 2 A 4 A - - Átmeneti ellenállás 3 mω 5 mω 3 mω 5 mω - - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ - - Érintkező anyaga / érintkező felülete CuZn / Ni/Au CuZn / Au CuZn / Au CuZn / Au - / - - / - Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA Éghetőségi osztály az UL 94 szerint HB HB HB HB - - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP Csatlakozási mód Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek - - Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 8 pólusú 5 pólusú Beépíthető csatlakozók, döntött Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz Beépíthető csatlakozók, egyenes Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Aljzat B - inverz Dugasz B - inverz , , SW15 min. 2 max. 3 19, ,2 13,5 SW ,5 SW15 19,5 3,1 SW14 16 SW14 3,1 19,5 SW14 16 SW14 SW15 min.2 max.3 M12 beépíthető aljzat, döntött 19,5 M12 beépíthető aljzat, egyenes min. 2 max. 3 M12 beépíthető dugasz, döntött 19,5 min. 2 max. 3 M12 beépíthető dugasz, egyenes 19,5 60 PHOENIX CONTACT

42 M12, Pg9 rögzítőmenet, műanyag Kerek ipari csatlakozó - PLUSCON circular Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés A pólusábrát lásd a következő oldalon: 89 Forrasztócsatlakozás, 5, 8 pólusú 0,5 m hosszú érvezetékekkel, 5, 8 pólusú 5 pólusú 8 pólusú 5 pólusú 8 pólusú Méretezési feszültség 60 V 30 V 60 V 30 V I N névleges áram 4 A 2 A 4 A 2 A Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 Éghetőségi osztály az UL 94 szerint HB HB HB HB M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 Dugasz / aljzat [ C] Kábel, fix kábelezés [ C] Leírás Kódolás 5 pólusú 8 pólusú 5 pólusú 8 pólusú Beépíthető csatlakozó, forrasztópecekkel Aljzat A - standard Beépíthető csatlakozó, forrasztókehellyel Aljzat A - standard Beépíthető csatlakozó, érvezetékekkel Aljzat A - standard ,5 SW17 SW13,4 +0, ,2 2 0,1 0 19,5 6 1,5 SW17 SW13, ,1 19, ,5 2 13,4 Ø1,6 Ø1 PG 9 Ø24/SW22 PG 9 Ø24/SW22 PG ,5 M12 aljzat, Pg9 rögzítőmenet, forrasztópecek M12 aljzat, Pg9 rögzítőmenet, forrasztókelyhek M12 aljzat, Pg9 rögzítőmenet, érvezetékkel További információk a oldalon PHOENIX CONTACT 61

43 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, hullámforrasztási folyamatokhoz, színes érintkezőtartó terepi busz alkalmazásokhoz, árnyékolt A pólusábrát lásd a következő oldalon: 89 M16 rögzítőmenet, 4, 5, 8 pólusú , max. 4,5 M12 beépíthető aljzat M16x1, pólusú 5 pólusú 8 pólusú Méretezési feszültség 250 V 60 V 30 V I N névleges áram 4 A 4 A 2 A Átmeneti ellenállás 3 mω 3 mω 3 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Ni/Au Érintkezőtartó anyaga PA 66 PA 66 PA 66 Éghetőségi osztály az UL 94 szerint V0 V0 V0 M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 Csatlakozási mód Forrasztópeckek Forrasztópeckek Forrasztópeckek Dugasz / aljzat [ C] Leírás Kódolás M12x1 M16x1,5 4 pólusú 5 pólusú 8 pólusú Beépíthető csatlakozó, érintkezőtartó: piros Aljzat A - standard Dugasz A - standard Aljzat D - kódolás Dugasz D - kódolás Beépíthető csatlakozó, érintkezőtartó: sárga Aljzat A - standard Dugasz A - standard Beépíthető csatlakozó, érintkezőtartó: zöld Aljzat D - kódolás Dugasz D - kódolás Aljzat B - inverz Dugasz B - inverz Beépíthető csatlakozó, érintkezőtartó: lila Aljzat A - standard Dugasz A - standard Aljzat B - inverz Dugasz B - inverz Beépíthető csatlakozó, érintkezőtartó: vízkék Aljzat D - kódolás Dugasz D - kódolás Beépíthető csatlakozó, érintkezőtartó: sötétkék Aljzat A - standard Dugasz A - standard max. 4,5 M12 beépíthető dugasz 62 PHOENIX CONTACT

44 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés M12, Kapcsolószekrény-átvezetés A pólusábrát lásd a következő oldalon: 89 5, 8 pólusú 5 pólusú 8 pólusú Méretezési feszültség 24 V 24 V I N névleges áram 4 A 1,5 A Átmeneti ellenállás 3 mω 3 mω Szigetelési ellenállás 100 MΩ 100 MΩ Érintkező anyaga CuZn CuZn Érintkezőfelület anyaga Au Au Érintkezőtartó anyaga PA 66 PA 66 Éghetőségi osztály az UL 94 szerint HB HB M12 kerek ipari csatlakozó a következő szerint: IEC IEC Szennyeződési fok 3 3 Védettség IP67 IP67 Dugasz / aljzat [ C] Leírás Kódolás Kapcsolószekrény-átvezetés, M16 rögzítőmenet 5 pólusú 8 pólusú Dugasz aljzatra A - standard Dugasz aljzatra B - inverz , SW18 Ø14 M12x1 M16x1,5 max. 4,5 Kapcsolószekrény-átvezetés, mindkét oldalon M12 csatlakozással. További információk a oldalon PHOENIX CONTACT 63

45 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés 7/8", 1,0 m hosszú érvezetékekkel 3, 4, 5 pólusú 3, 4, 5 pólusú 3 pólusú 4 pólusú 5 pólusú 3 pólusú 4 pólusú 5 pólusú Méretezési feszültség 250 V 250 V 250 V 250 V 250 V 250 V I N névleges áram 12 A 9 A 9 A 12 A 9 A 9 A Átmeneti ellenállás 5 mω 5 mω 5 mω 5 mω 5 mω 5 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga CuZn CuZn CuZn CuZn CuZn CuZn Érintkezőfelület anyaga Au Au Au Au Au Au Érintkezőtartó anyaga PUR PUR PUR PUR PUR PUR Éghetőségi osztály az UL 94 szerint HB HB HB HB HB HB Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 IP67 Csatlakozási mód Külön erek Külön erek Külön erek Külön erek Külön erek Külön erek Dugasz / aljzat [ C] Kábel, fix kábelezés [ C] Leírás Beépíthető csatlakozó, M26 rögzítőmenet 3 pólusú 4 pólusú 5 pólusú 3 pólusú 4 pólusú 5 pólusú Aljzat Beépíthető csatlakozó, 7/8" rögzítőmenet Dugasz ,1 26, M26x M22x1 24 3,5 24 3,5 20 7/8''-os beépítőaljzat 7/8''-os beépíthető dugasz 64 PHOENIX CONTACT

46 Szenzor / aktor beépíthető csatlakozó, fal alatti szerelés 7/8'', fal mögötti szerelés 3, 4, 5 pólusú 3, 4, 5 pólusú 3 pólusú 4 pólusú 5 pólusú 3 pólusú 4 pólusú 5 pólusú Méretezési feszültség 250 V 250 V 250 V 250 V 250 V 250 V I N névleges áram 12 A 9 A 9 A 12 A 9 A 9 A Átmeneti ellenállás 5 mω 5 mω 5 mω 5 mω 5 mω 5 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga CuZn CuZn CuZn CuZn CuZn CuZn Érintkezőfelület anyaga Au Au Au Au Au Au Érintkezőtartó anyaga PUR PUR PUR PUR PUR PUR Éghetőségi osztály az UL 94 szerint HB HB HB HB HB HB Szennyeződési fok Védettség IP67 IP67 IP67 IP67 IP67 IP67 Csatlakozási mód Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek Forrasztópeckek Dugasz / aljzat [ C] Leírás Beépíthető csatlakozó, M26 rögzítőmenet 3 pólusú 4 pólusú 5 pólusú 3 pólusú 4 pólusú 5 pólusú Aljzat Beépíthető csatlakozó, 7/8" rögzítőmenet Dugasz ,6 22,5 5,5 Ø30 26,5 5,5 Ø27 7/8 27 7/ ,5 20 7/8''-os beépítőaljzat További információk a oldalon 7/8''-os beépíthető dugasz PHOENIX CONTACT 65

47 Konfekcionálható szenzor/aktor csatlakozó M8, forrasztócsatlakozás A pólusábrát lásd a következő oldalon: 88 árnyékolatlan, 3, 4 pólusú árnyékolt, 3, 4 pólusú 3 pólusú 4 pólusú 3 pólusú 4 pólusú Méretezési feszültség 60 V 30 V 60 V 30 V I N névleges áram 4 A 4 A 4 A 4 A Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuSn / Au CuSn / Au CuSn / Au CuSn / Au Érintkezőtartó anyaga PUR / PA 66 PUR / PA 66 PUR / PA 66 PUR / PA 66 Éghetőségi osztály az UL 94 szerint V0 V0 HB HB M8 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 Csatlakozási mód Forrasztókehely Forrasztókehely Forrasztókehely Forrasztókehely Kábelátmérő 3,5 mm... 5 mm 3,5 mm... 5 mm 3,5 mm... 5 mm 3,5 mm... 5 mm Csatlakozási keresztmetszet [mm 2 ] 0,08 mm²... 0,25 mm² 0,08 mm²... 0,25 mm² 0,08 mm²... 0,25 mm² 0,08 mm²... 0,25 mm² Dugasz / aljzat [ C] Leírás 3 pólusú 4 pólusú 3 pólusú 4 pólusú Csatlakozók Aljzat, döntött Dugasz, döntött Aljzat, egyenes Dugasz, egyenes Szorítócsavar és tömítés, a köv. vezetékátmérőkhöz: Tartozékok 2,5...3,5 mm SACC-M 8-SET/2,2-3, Tartozékok 66 PHOENIX CONTACT

48 M8, csavaros csatlakozás Kerek ipari csatlakozó - PLUSCON circular Konfekcionálható szenzor/aktor csatlakozó A pólusábrát lásd a következő oldalon: 88 árnyékolatlan, 3, 4 pólusú árnyékolt, 3, 4 pólusú 3 pólusú 4 pólusú 3 pólusú 4 pólusú Méretezési feszültség 60 V 30 V 60 V 30 V I N névleges áram 4 A 4 A 4 A 4 A Átmeneti ellenállás 3 mω 3 mω 3 mω 3 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuSn / Au CuSn / Au CuSn / Au CuSn / Au Érintkezőtartó anyaga PUR / PA 66 PUR / PA 66 PUR / PA 66 PUR / PA 66 Éghetőségi osztály az UL 94 szerint V0 V0 HB HB M8 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 Csatlakozási mód Csavaros csatlakozás Csavaros csatlakozás Csavaros csatlakozás Csavaros csatlakozás Kábelátmérő 3,5 mm... 5 mm 3,5 mm... 5 mm 3,5 mm... 5,2 mm 3,5 mm... 5,2 mm Csatlakozási keresztmetszet [mm 2 ] 0,14 mm²... 0,5 mm² 0,14 mm²... 0,5 mm² 0,14 mm²... 0,34 mm² 0,14 mm²... 0,34 mm² Dugasz / aljzat [ C] Leírás 3 pólusú 4 pólusú 3 pólusú 4 pólusú Csatlakozók Aljzat, egyenes Dugasz, egyenes Szorítócsavar és tömítés, a köv. vezetékátmérőkhöz: Tartozékok 2,5...3,5 mm SACC-M 8-SET/2,2-3, Tartozékok További információk a oldalon PHOENIX CONTACT 67

49 Konfekcionálható szenzor/aktor csatlakozó M8, IDC csatlakozás A pólusábrát lásd a következő oldalon: 88 0,08 mm² - 0,25 mm², 3, 4 pólusú 0,25 mm² - 0,5 mm², 3, 4 pólusú 3 pólusú 4 pólusú 3 pólusú 4 pólusú Méretezési feszültség 60 V 30 V 60 V 30 V I N névleges áram 4 A 4 A 4 A 4 A Átmeneti ellenállás 5 mω 5 mω 5 mω 5 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuSn / Ni/Au CuSn / Ni/Au CuSn / Ni/Au CuSn / Ni/Au Érintkezőtartó anyaga TPU TPU TPU TPU Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 M8 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP65/IP67 IP65/IP67 IP65/IP67 IP65/IP67 Csatlakozási mód QUICKON gyorscsatlakozás QUICKON gyorscsatlakozás QUICKON gyorscsatlakozás QUICKON gyorscsatlakozás Kábelátmérő 2,5 mm... 5 mm +/-0,2mm 2,5 mm... 5 mm +/-0,2mm 2,5 mm... 5 mm +/-0,2mm 2,5 mm... 5 mm +/-0,2mm Dugasz / aljzat [ C] Leírás 3 pólusú 4 pólusú 3 pólusú 4 pólusú Csatlakozók Aljzat, egyenes Dugasz, egyenes PHOENIX CONTACT

50 M8/M12, Piercecon -gyorscsatlakozás Kerek ipari csatlakozó - PLUSCON circular Konfekcionálható szenzor/aktor csatlakozó A pólusábrát lásd a következő oldalon: és 17 pólusú Piercecon csatlakozó csak a Phoenix Contact - specifikus vezetékkel konfekcionálható M8, 3-, 4-pólusú, 0,14 mm² - 0,34 mm² M12, 12, 17 pólusú, 0,14 mm² 3 pólusú 4 pólusú 12 pólusú 17 pólusú Méretezési feszültség 60 V 30 V 30 V 30 V I N névleges áram 4 A 4 A 1,5 A 1,5 A Átmeneti ellenállás 3 mω 3 mω 5 mω 5 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au CuZn / Ni/Au Érintkezőtartó anyaga PA 66 PA 66 PA PA Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 M8 kerek ipari csatlakozó a következő szerint: IEC IEC M12 kerek ipari csatlakozó a következő szerint: - - IEC IEC Szennyeződési fok Védettség IP68 IP68 IP67 IP67 Csatlakozási mód Piercecon -gyorscsatlakozás Piercecon -gyorscsatlakozás Piercecon -gyorscsatlakozás Piercecon -gyorscsatlakozás Kábelátmérő 3 mm... 5 mm 3 mm... 5 mm 5,4 mm... 8,2 mm 5,4 mm... 8,2 mm Dugasz / aljzat [ C] Leírás Kódolás 3 pólusú 4 pólusú 12 pólusú 17 pólusú Csatlakozók Aljzat, egyenes A - standard Dugasz, egyenes A - standard További információk a oldalon PHOENIX CONTACT 69

51 Konfekcionálható szenzor/aktor csatlakozó M12, csavaros csatlakozás A pólusábrát lásd a következő oldalon: 89 Műanyag recés csavar, árnyékolatlan, 4, 5 pólusú SPEEDCON recés csavar, árnyékolatlan, 4, 5 pólusú 4 pólusú 5 pólusú 4 pólusú 5 pólusú Méretezési feszültség 250 V 60 V V 60 V - I N névleges áram 4 A 4 A - 4 A 4 A - Átmeneti ellenállás 8 mω 8 mω - 8 mω 8 mω - Szigetelési ellenállás 100 MΩ 100 MΩ MΩ 100 MΩ - Érintkező anyaga / érintkező felülete CuZn / CuSnZn CuZn / CuSnZn - / - CuZn / CuSnZn CuZn / CuSnZn - / - Érintkezőtartó anyaga PA 66 PA 66 - PA 66 PA 66 - Éghetőségi osztály az UL 94 szerint V0 V0 - V0 V0 - M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 - IP67 IP67 - Csatlakozási mód Csavaros csatlakozás Csavaros csatlakozás - Csavaros csatlakozás Csavaros csatlakozás - Csatlakozási keresztmetszet [mm 2 ] 0,25 mm²... 0,25 mm² ,25 mm²... 0,25 mm² ,75 mm² 0,75 mm² 0,75 mm² 0,75 mm² Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú 4 pólusú 5 pólusú Csatlakozó,Pg7 tömszelencével kábelátvezetés: 4 mm - 6 mm Aljzat, döntött A - standard Dugasz, döntött A - standard Aljzat, egyenes A - standard Dugasz, egyenes A - standard Dugasz, egyenes D - kódolás Csatlakozó,Pg9 tömszelencével kábelátvezetés: 6 mm - 8 mm Aljzat, döntött A - standard Dugasz, döntött A - standard Aljzat, egyenes A - standard Dugasz, egyenes A - standard Dugasz, egyenes D - kódolás Aljzat, döntött B - inverz Dugasz, döntött B - inverz Csatlakozó,Pg9 tömszelencével érintkezők: aranyozott, kábelátvezetés: 6 mm - 8 mm Aljzat, egyenes A - standard Dugasz, egyenes A - standard Aljzat, egyenes B - inverz Dugasz, egyenes B - inverz Szorítócsavar és tömítés, a köv. vezetékátmérőkhöz: Tartozékok Tartozékok 2,5...3,5 mm SACC-M12-SET/2,5-3, SACC-M12-SET/2,5-3, PHOENIX CONTACT

52 Konfekcionálható szenzor/aktor csatlakozó Fém recés csavar, árnyékolatlan, 4, 5, 8 pólusú Fém recés csavar, árnyékolatlan, 4, 5 pólusú, SKINTOP -tömszelencével Fém recés csavar, árnyékolt, 4, 5, 8 pólusú 4 pólusú 5 pólusú 8 pólusú 4 pólusú 5 pólusú 4 pólusú 5 pólusú 8 pólusú 250 V 60 V 30 V 250 V 125 V - 60 V 60 V 30 V 4 A 4 A 2 A 4 A 4 A - 4 A 4 A 2 A 8 mω 8 mω 3 mω 8 mω 8 mω - 3 mω 3 mω 3 mω 100 MΩ 100 MΩ 100 MΩ 100 MΩ 100 MΩ MΩ 100 MΩ 100 MΩ CuZn / CuSnZn CuZn / CuSnZn CuZn / Au CuZn / CuSnZn CuZn / CuSnZn - / - CuZn / Au CuZn / Au CuZn / Au PA 66 PA 66 PA 66 PA 66 PA 66 - PA 66 PA 66 PA 66 V0 V0 V0 V0 V0 - V0 V0 V0 IEC IEC IEC IEC IEC IEC IEC IEC IP67 IP67 IP67 IP67 IP67 - IP67 IP67 IP67 Csavaros csatlakozás Csavaros csatlakozás Csavaros csatlakozás Csavaros csatlakozás Csavaros csatlakozás - Csavaros csatlakozás Csavaros csatlakozás Csavaros csatlakozás 0,25 mm²... 0,75 mm² 0,25 mm²... 0,75 mm² 0,25 mm²... 0,75 mm² 0,25 mm²... 0,75 mm² 0,25 mm²... 0,75 mm² ,25 mm²... 0,75 mm² 0,25 mm²... 0,75 mm² ,25 mm²... 0,75 mm² 4 pólusú 5 pólusú 8 pólusú 4 pólusú 5 pólusú 4 pólusú 5 pólusú 8 pólusú Tartozékok Tartozékok Tartozékok SACC-M12-SET/2,5-3, További információk a oldalon PHOENIX CONTACT 71

53 Konfekcionálható szenzor/aktor csatlakozó M12, rugós csatlakozás A pólusábrát lásd a következő oldalon: 89 árnyékolatlan, 4, 5 pólusú árnyékolt, 4, 5 pólusú 4 pólusú 5 pólusú 4 pólusú 5 pólusú Méretezési feszültség 250 V 60 V 60 V 60 V I N névleges áram 4 A 4 A 4 A 4 A Átmeneti ellenállás 8 mω 8 mω 8 mω 8 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuSn / Ni/Au CuSn / Ni/Au CuSn / Ni/Au CuSn / Ni/Au Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 Csatlakozási mód rugós csatlakozás rugós csatlakozás rugós csatlakozás rugós csatlakozás Kábelátmérő 4 mm... 8 mm 4 mm... 8 mm 4 mm... 8 mm 4 mm... 8 mm Csatlakozási keresztmetszet [mm 2 ] 0,14 mm²... 0,5 mm² 0,14 mm²... 0,5 mm² 0,14 mm²... 0,5 mm² 0,14 mm²... 0,5 mm² Dugasz / aljzat [ C] Leírás Kódolás Csatlakozó, kapocsfeliratozás: számozott 4 pólusú 5 pólusú 4 pólusú 5 pólusú Aljzat, döntött A - standard Dugasz, döntött A - standard Aljzat, egyenes A - standard Dugasz, egyenes A - standard Aljzat, döntött B - inverz Dugasz, döntött B - inverz Aljzat, egyenes B - inverz Dugasz, egyenes B - inverz PHOENIX CONTACT

54 M12, IDC csatlakozás Kerek ipari csatlakozó - PLUSCON circular Konfekcionálható szenzor/aktor csatlakozó A pólusábrát lásd a következő oldalon: 89 Csatlakozási keresztmetszet: 0,14 mm²... 0,34 mm² / 0,34 mm²... 0,75 mm² 0,34 mm 2 0,75 mm 2 Méretezési feszültség 125 V 250 V I N névleges áram 4 A 4 A Átmeneti ellenállás 5 mω 5 mω Szigetelési ellenállás 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuSn / Ni/Au CuSn / Ni/Au Érintkezőtartó anyaga PA 66 PA 66 Éghetőségi osztály az UL 94 szerint V0 V0 M12 kerek ipari csatlakozó a következő szerint: IEC IEC Szennyeződési fok 3 3 Védettség IP65/IP67 IP65/IP67 Csatlakozási mód QUICKON gyorscsatlakozás QUICKON gyorscsatlakozás Kábelátmérő 3,5 mm... 6 mm 4 mm... 8 mm Dugasz / aljzat [ C] Leírás Kódolás 0,34 mm 2 0,75 mm 2 Csatlakozó, műanyag recés csavarral Aljzat, egyenes A - standard Dugasz, egyenes A - standard Csatlakozó, SPEEDCON recés csavar Aljzat, egyenes A - standard Dugasz, egyenes A - standard Csatlakozó, fém recés csavar Aljzat, egyenes A - standard Dugasz, egyenes A - standard További információk a oldalon PHOENIX CONTACT 73

55 Konfekcionálható szenzor/aktor csatlakozó M12- es DUO-csatlakozó A pólusábrát lásd a következő oldalon: 89 SPEEDCON műanyag recés csavar kulcsfelületek nélkül. Fém recés csavar, 4, 5 pólusú SPEEDCON / műanyag recés csavar, 5 pólusú 4 pólusú 5 pólusú SPEEDCON recés csavar, 5 pólusú Műanyag recés csavar, 5 pólusú Méretezési feszültség 250 V 60 V 60 V 60 V I N névleges áram 4 A 4 A 4 A 4 A Átmeneti ellenállás 8 mω 8 mω 8 mω 8 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga CuZn CuZn CuZn CuZn Érintkezőfelület anyaga CuSnZn CuSnZn CuSnZn CuSnZn Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Szennyeződési fok Védettség IP67 IP67 IP67 IP67 Csatlakozási mód Csavaros csatlakozás Csavaros csatlakozás Csavaros csatlakozás Csavaros csatlakozás Csatlakozási keresztmetszet [mm 2 ] 0,25 mm²... 0,75 mm² 0,25 mm²... 0,75 mm² 0,25 mm²... 0,75 mm² 0,25 mm²... 0,75 mm² Dugasz / aljzat [ C] Leírás Kódolás 4 pólusú 5 pólusú SPEEDCON recés csavar, 5 pólusú Műanyag recés csavar, 5 pólusú Csatlakozó,Pg11 DUO tömszelencével kábelátvezetés: 2 x 3 mm - 5,2 mm Aljzat, egyenes A - standard Dugasz, egyenes A - standard Dugasz, döntött A - standard PHOENIX CONTACT

56 7/8", csavaros csatlakozás Kerek ipari csatlakozó - PLUSCON circular Konfekcionálható szenzor/aktor csatlakozó A pólusábrát lásd a következő oldalon: 90 Csatlakozási keresztmetszet: 1,5 mm², 3, 4, 5 pólusú Csatlakozási keresztmetszet: 2,5 mm², 5 pólusú 3 pólusú 4 pólusú 5 pólusú 5 pólusú Méretezési feszültség 250 V 250 V 250 V 250 V - - I N névleges áram 12 A 9 A 9 A 9 A - - Átmeneti ellenállás 5 mω 5 mω 5 mω 5 mω - - Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ - - Érintkező anyaga / érintkező felülete CuZn / Au CuZn / Au CuZn / Au CuZn / Au - / - - / - Érintkezőtartó anyaga PUR / PA 66 PUR / PA 66 PUR / PA 66 PUR / PA Éghetőségi osztály az UL 94 szerint HB HB HB HB - - Szennyeződési fok Védettség IP67 IP67 IP67 IP Csatlakozási mód Csavaros csatlakozás Csavaros csatlakozás Csavaros csatlakozás Csavaros csatlakozás - - Csatlakozási keresztmetszet 0,34 mm²... 0,34 mm²... 0,34 mm²... 0,34 mm² ,5 mm² 1,5 mm² 1,5 mm² 2,5 mm² AWG csatlakozási keresztmetszet Dugasz / aljzat [ C] Leírás 3 pólusú 4 pólusú 5 pólusú 5 pólusú Csatlakozó,Pg9 tömszelencével kábelátvezetés: 6 mm - 8 mm Aljzat, döntött Dugasz, döntött Aljzat, egyenes Dugasz, egyenes Csatlakozó,Pg11 tömszelencével kábelátvezetés: 8 mm - 10 mm Aljzat, döntött Dugasz, döntött Aljzat, egyenes Dugasz, egyenes Csatlakozó,Pg13,5 tömszelencével kábelátvezetés: 10 mm - 12 mm Aljzat, döntött Dugasz, döntött Aljzat, egyenes Dugasz, egyenes Csatlakozó,Pg16 tömszelencével kábelátvezetés: 12 mm - 14 mm Aljzat, egyenes Dugasz, egyenes További információk a oldalon PHOENIX CONTACT 75

57 Konfekcionálható szenzor/aktor csatlakozó M12, rugós csatlakozás, buszrendszerekhez A pólusábrát lásd a következő oldalon: 89 árnyékolt, PROFINET és DeviceNet árnyékolt, PROFIBUS és INTERBUS PROFINET DeviceNet PROFIBUS INTERBUS Méretezési feszültség 60 V 60 V 60 V 60 V I N névleges áram 4 A 4 A 4 A 4 A Átmeneti ellenállás 8 mω 8 mω 8 mω 8 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuSn / Ni/Au CuSn / Ni/Au CuSn / Ni/Au CuSn / Ni/Au Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Pólusszám Szennyeződési fok Védettség IP67 IP67 IP67 IP67 Csatlakozási mód rugós csatlakozás rugós csatlakozás rugós csatlakozás rugós csatlakozás Kábelátmérő 4 mm... 8 mm 4 mm... 8 mm 4 mm... 8 mm 4 mm... 8 mm Csatlakozási keresztmetszet [mm 2 ] 0,14 mm²... 0,5 mm² 0,14 mm²... 0,5 mm² 0,14 mm²... 0,5 mm² 0,14 mm²... 0,5 mm² Dugasz / aljzat [ C] Leírás Csatlakozó, kapocsfeliratozás: színes, a buszrendszerhez illő PROFINET DeviceNet PROFIBUS INTERBUS Aljzat, döntött Dugasz, döntött Aljzat, egyenes Dugasz, egyenes PHOENIX CONTACT

58 Konfekcionálható szenzor/aktor csatlakozó M12, IDC csatlakozás, buszrendszerekhez A pólusábrát lásd a következő oldalon: 89 A csatlakozástechnika leírását lásd a következő oldalon: 8 árnyékolt, Ethernet árnyékolt, PROFINET és VARAN 4 pólusú 8 pólusú PROFINET VARAN Méretezési feszültség 60 V 30 V 60 V 30 V I N névleges áram 1,75 A 1,75 A 1,75 A 2 A Átmeneti ellenállás 5 mω 5 mω 5 mω 5 mω Szigetelési ellenállás 100 MΩ 100 MΩ 100 MΩ 100 MΩ Érintkező anyaga / érintkező felülete CuSn / Ni/Au CuSn / Ni/Au CuSn / Ni/Au CuSn / Ni/Au Érintkezőtartó anyaga PA 66 PA 66 PA 66 PA 66 Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 M12 kerek ipari csatlakozó a következő szerint: IEC IEC IEC IEC Kódolás D - kódolás A - standard D - kódolás A - standard Pólusszám Szennyeződési fok Védettség IP67 IP67 IP67 IP67 Csatlakozási mód IDC gyorscsatlakozás IDC gyorscsatlakozás IDC gyorscsatlakozás IDC gyorscsatlakozás Kábelátmérő 4 mm... 8 mm 4 mm... 8 mm 4 mm... 8 mm 4 mm... 8 mm Csatlakozási keresztmetszet [mm 2 ] 0,14 mm²... 0,34 mm² 0,14 mm²... 0,34 mm² 0,14 mm²... 0,34 mm² 0,14 mm²... 0,34 mm² Dugasz / aljzat [ C] Leírás Csatlakozó, kapocsfeliratozás: színes, a buszrendszerhez illő 4 pólusú 8 pólusú PROFINET VARAN Aljzat, döntött Dugasz, döntött Aljzat, egyenes Dugasz, egyenes További információk a oldalon PHOENIX CONTACT 77

59 Jel- és tápcsatlakozók M23 jelző/visszajelző csatlakozó, RF sorozat Az RF csatlakozók 12 és 17 pólusú alapkínálatát a visszajelző (jelző) alkalmazásokhoz fejlesztettük ki. A kábel- és toldócsatlakozók csatlakozótere a legfeljebb 13,2 mm-es kábel-keresztmetszetével (árnyékolt) nagyvonalúan méretezett. Az árnyékolófeltét és a kábelcsatlakozás kifejlesztése az egyszerű és a gyors szereléshez történt. Aljzat-felszerelés Dugasz-felszerelés Elektromos adatok az IEC EN 61984:2001 szerint 12 pólusú 17 pólusú 12 pólusú 17 pólusú Méretezési feszültség (III/3) 150 V 100 V 150 V 100 V Méretezési áram 25 C-nál 8 A 8 A 8 A 8 A Leírás Pólusszám Típus Típus Visszajelző kábelcsatlakozó, egyenes, vezeték-keresztmetszet 3-13,2 mm Forgásirány standard, 12-pólusú RF-12S1N8A80DU RF-12P1N8A80DU Forgásirány standard, 17-pólusú RF-17S1N8A80DU RF-17P1N8A80DU Forgásirány ellentétes, 12-pólusú RF-12S2N8A80DU RF-12P2N8A80DU Forgásirány ellentétes, 17-pólusú RF-17S2N8A80DU RF-17P2N8A80DU Visszajelző toldócsatlakozó, egyenes, vezeték-keresztmetszet 3-13,2 mm Forgásirány standard, 12-pólusú RF-12S1N8A90DU RF-12P1N8A90DU Forgásirány standard, 17-pólusú RF-17S1N8A90DU RF-17P1N8A90DU Forgásirány ellentétes, 12-pólusú RF-12S2N8A90DU RF-12P2N8A90DU Forgásirány ellentétes, 17-pólusú RF-17S2N8A90DU RF-17P2N8A90DU Préselt-csavart jelérintkezők (C-HC), szalagos áru, tekercsenként 2500 darab, Ø 1 mm-es Csatlakozási keresztmetszet: 0,08-0,2 mm 2 SF-10KS Csatlakozási keresztmetszet: 0,2-0,56 mm 2 SF-10KS Csavart jelzőérintkezők, egyedi feldolgozás, Ø 1 mm Csatlakozási keresztmetszet: 0,14-0,5 mm 2 SF-10KS SF-10KP Csatlakozási keresztmetszet: 0,5-1 mm 2 SF-6AS SF-6AP Rugós érintkező, keresztmetszet: 0,14-1 mm 2 SF-10KS , Ø 26, L R ,3 M23x R L RF-12(17)...N8A80DU Érintkezőkamra számozása (nézet a dugaszoldalról) Standard aljzat - Ellenirányú aljzat Érintkezőkamra számozása (nézet a dugaszoldalról) Standard dugasz - Ellenirányú dugasz RF-12(17)...N8A90DU 78 PHOENIX CONTACT

60 M23 csatlakozók, RF sorozat Kerek ipari csatlakozó - PLUSCON circular Jel- és tápcsatlakozók Az RF-készülékcsatlakozók egyenes és döntött kivitelben szállíthatók. A döntött, forgatható változatok fokozatmentes 310 -os területet fednek le. A fémes forgatómechanizmus a perem EMC-hatékony szünetmentes kapcsolatát biztosítja a készülékházhoz. Aljzat-felszerelés Dugasz-felszerelés Elektromos adatok az IEC EN 61984:2001 szerint 12 pólusú 17 pólusú 12 pólusú 17 pólusú Méretezési feszültség (III/3) 150 V 100 V 150 V 100 V Méretezési áram 25 C-nál 8 A 8 A 8 A 8 A Leírás Pólusszám Típus Típus Visszajelző készülékcsatlakozó, egyenes Forgásirány standard, 12-pólusú RF-12S1N8AWA RF-12P1N8AWA Forgásirány standard, 17-pólusú RF-17S1N8AWA RF-17P1N8AWA Forgásirány ellentétes, 12-pólusú RF-12S2N8AWA RF-12P2N8AWA Forgásirány ellentétes, 17-pólusú RF-17S2N8AWA RF-17P2N8AWA Visszajelző csatlakozó egyenes érintkezőtartókkal a rögzítéshez Forgásirány standard, 12-pólusú RF-12S1N8AWB RF-12P1N8AWB Forgásirány standard, 17-pólusú RF-17S1N8AWB RF-17P1N8AWB Forgásirány ellentétes, 12-pólusú RF-12S2N8AWB RF-12P2N8AWB Forgásirány ellentétes, 17-pólusú RF-17S2N8AWB RF-17P2N8AWB Visszajelző csatlakozó döntött, forgatható Forgásirány standard, 12-pólusú RF-12S1N8AAD RF-12P1N8AAD Forgásirány standard, 17-pólusú RF-17S1N8AAD RF-17P1N8AAD Forgásirány ellentétes, 12-pólusú RF-12S2N8AAD RF-12P2N8AAD Forgásirány ellentétes, 17-pólusú RF-17S2N8AAD RF-17P2N8AAD Préselt-csavart jelérintkezők (C-HC), szalagos áru, tekercsenként 2500 darab, Ø 1 mm-es Csatlakozási keresztmetszet: 0,08-0,2 mm 2 SF-10KS Csatlakozási keresztmetszet: 0,2-0,56 mm 2 SF-10KS Csavart jelzőérintkezők, egyedi feldolgozás, Ø 1 mm Csatlakozási keresztmetszet: 0,14-0,5 mm 2 SF-10KS SF-10KP Csatlakozási keresztmetszet: 0,5-1 mm 2 SF-6AS SF-6AP Rugós érintkező, keresztmetszet: 0,14-1 mm 2 SF-10KS ,7 19,8 27,7 16,5 1, M23x Ø 4x2,7 Ø 4x3,2 RF-...N8AWA00, RF-...N8AWB RF-...P...N8AAD00 19,8±0,1 19,8±0,1 Ø20+0,1 RF-...N8AWA00, RF-...N8AWB00 beépítési méretei További információk a oldalon 4xM2,5/M3 Élkiegyenlítés max. 0,2 Ø20+0,1 RF-...P...N8AAD00 beépítési méretei 4xM3 PHOENIX CONTACT 79

61 Jel- és tápcsatlakozók M23 betápláló csatlakozók, P30 sorozat A P30 egy M23 betápláló dugasz a 250/630 V-ig terjedő átviteli teljesítményekhez 9/30 A esetén. A krimpérintkezők a kívánt csatlakozási keresztmetszettől függően külön is megrendelhetők. A 6 pólusú (5+PE) kiviteleket 2 mm átmérőjű érintkezőkkel szereljük fel. A 8 pólusú (4+3+PE) kivitelek négy darab 1 mm-es jelérintkezővel és négy darab 2 mmes érintkezővel rendelkeznek. Aljzat-felszerelés Dugasz-felszerelés Elektromos adatok az IEC EN 61984:2001 szerint Jelérintkező Power contact Jelérintkező Power contact Méretezési feszültség (III/3) 250 V 630 V 250 V 630 V Méretezési áram 25 C-nál 9 A 30 A 9 A 30 A Leírás Típus Típus P30 betápláló dugasz, árnyékolt, egyenes, rövid, vezeték keresztmetszete: 7, mm 6-pólusú (5+PE) SF-5ES1N8A80DU SF-5EP1N8A90DU pólusú (4+3+PE) SF-7ES1N8A80DU SF-7EP1N8A90DU Préselt-csavart jelérintkezők (C-HC), szalagos áru, tekercsenként 2500 darab, Ø 1 mm-es Csatlakozási keresztmetszet: 0,08-0,2 mm 2 SF-10KS Csatlakozási keresztmetszet: 0,2-0,56 mm 2 SF-10KS Csavart jelzőérintkezők, egyedi feldolgozás, Ø 1 mm Csatlakozási keresztmetszet: 0,14-0,5 mm 2 SF-10KS SF-10KP Csatlakozási keresztmetszet: 0,5-1 mm 2 SF-6AS SF-6AP Csatlakozási keresztmetszet: 0,5-1,5 mm 2 SF-6FS SF-6DP Rugós érintkező, keresztmetszet: 0,14-1 mm 2 SF-10KS Csavart érintkezők, egyedi feldolgozás, Ø 2 mm Csatlakozási keresztmetszet: 0,25-1 mm 2 SF-7PS SF-7PP Csatlakozási keresztmetszet: 0,75-1,5 mm 2 SF-7NS Csatlakozási keresztmetszet: 1,0-2,5 mm 2 SF-7QS SF-7QP Rugós érintkező, keresztmetszet: 0,75-2,5 mm 2 SF-20KS Ø , M23x A 1 B 3 C D D A C B SF-...S1N8A80DU 6 / 8 pólusú aljzat-felszerelés pólusábrája 6 / 8 pólusú dugasz-felszerelés pólusábrája SF-...P1N8A90DU 80 PHOENIX CONTACT

62 M23 készülékcsatlakozók, P30 sorozat Kerek ipari csatlakozó - PLUSCON circular Jel- és tápcsatlakozók Az alkalmazási esethez igazítva a termékcsalád különböző készülékház-kialakításokat kínál: egyenes készülékház, alacsony kivitelben is kapható a helytakarékos beépítéshez döntött készülékház, forgatható Elektromos adatok az IEC EN 61984:2001 szerint Jelérintkező Power contact Jelérintkező Power contact Méretezési feszültség (III/3) 250 V 630 V 250 V 630 V Méretezési áram 25 C-nál 9 A 30 A 9 A 30 A Leírás Típus Típus Teljesítmény készülékcsatlakozó P30, alacsony kialakítás, egyenes, külső 6-pólusú (5+PE) SF-5EP1N8AWK pólusú (4+3+PE) SF-7EP1N8AWK Teljesítménycsatlakozó P30, egyenes, külső 6-pólusú (5+PE) SF-5EP1N8AWA pólusú (4+3+PE) SF-7EP1N8AWA Teljesítménycsatlakozó P30, döntött, forgatható, külső 6-pólusú (5+PE) SF-5EP1N8AAD pólusú (4+3+PE) SF-7EP1N8AAD Csavart jelzőérintkezők, egyedi feldolgozás, Ø 1 mm Csatlakozási keresztmetszet: 0,14-0,5 mm 2 SF-10KP SF-10KP Csatlakozási keresztmetszet: 0,5-1 mm 2 SF-6AP SF-6AP Csatlakozási keresztmetszet: 0,5-1,5 mm 2 SF-6DP SF-6DP Csavart érintkezők, egyedi feldolgozás, Ø 2 mm Csatlakozási keresztmetszet: 0,25-1 mm 2 SF-7PP SF-7PP Csatlakozási keresztmetszet: 1,0-2,5 mm 2 SF-7QP SF-7QP ,9 28,4 4, ,6 39,4 4, , ,6±0,1 19,8±0,1 19,8±0,1 4xM3 4xM3 4xM3 M23x1 Ø 4x3,2 M23x1 Ø 4x3, SF-...P1N8AWK00 SF-...P1N8AWA00 SF-.EP1N8AAD00 Ø22,5+0,1 SF-...P1N8AWK00 beépítési méretek Ø20+0,1 SF-...P1N8AWA00 beépítési méretek Élkiegyenlítés max. 0,2 Ø20+0,1 Beépítési méretek: SF-.EP1N8AAD00 További információk a oldalon PHOENIX CONTACT 81

63 Jel- és tápcsatlakozók M40 betápláló csatlakozók, P70 sorozat A P70 egy M40-es betápláló csatlakozó a nagyobb átviteli teljesítményhez és csatlakozási keresztmetszetekhez. Érintkezőnként 630 V-ig és 70 A-ig terjedő villamos teljesítmények vihetők át akár 10/16 mm 2 keresztmetszetek esetén. Aljzat-felszerelés Dugasz-felszerelés Elektromos adatok az IEC EN 61984:2001 szerint Jelérintkező Power contact Jelérintkező Power contact Méretezési feszültség (III/3) 250 V 630 V 250 V 630 V Méretezési áram 25 C-nál 30 A 70 A 30 A 70 A Leírás Típus Típus P70 betápláló dugasz, árnyékolt, egyenes, rövid, vezeték keresztmetszete: 12, mm 6-pólusú (2+3+PE) SM-5ES1N8A SM-5EP1N8A pólusú (4+3+PE) SM-7ES1N8A SM-7EP1N8A Csavart érintkezők, egyedi feldolgozás, Ø 2 mm Csatlakozási keresztmetszet: 0,25-1 mm 2 SF-7PS SM-20KP Csatlakozási keresztmetszet: 1,0-2,5 mm 2 SF-7QS SM-20KP Csavart érintkezők, egyedi feldolgozás, Ø 3,6 mm Csatlakozási keresztmetszet: 2,5-4,0 mm 2 SM-36KS SM-36KP Csatlakozási keresztmetszet: 4,0-6,0 mm 2 SM-36KS SM-36KP , V - + V - - V + - V + Ø 46 U 107, M40x1,5 W U 1 W 2 W U W 2 U 1 SM-...S1N8A / 8 pólusú aljzat-felszerelés pólusábrája 6 / 8 pólusú dugasz-felszerelés pólusábrája SM-...P1N8A PHOENIX CONTACT

64 Jel- és tápcsatlakozók M40 készülékcsatlakozók, P70 sorozat A P70 készülékcsatlakozó sorozat a forgatható tokozatok mellett egyenes kiviteleket is tartalmaz. A szereléshez nincs szükség különleges szerszámokra. Elektromos adatok az IEC EN 61984:2001 szerint Jelérintkező Power contact Jelérintkező Power contact Méretezési feszültség (III/3) 250 V 630 V 250 V 630 V Méretezési áram 25 C-nál 30 A 70 A 30 A 70 A Leírás Típus Típus Teljesítménycsatlakozó P70, egyenes 6-pólusú (2+3+PE) SM-5EPWN8AWT pólusú (4+3+PE) SM-7EPWN8AWT Teljesítménycsatlakozó P70, döntött, forgatható 6-pólusú (2+3+PE) SM-5EPWN8AAD00S pólusú (4+3+PE) SM-7EPWN8AAD00S Csavart érintkezők, egyedi feldolgozás, Ø 2 mm Csatlakozási keresztmetszet: 0,25-1 mm 2 SF-7PP SF-7PP Csatlakozási keresztmetszet: 1,0-2,5 mm 2 SF-7QP SF-7QP Csavart érintkezők, egyedi feldolgozás, Ø 3,6 mm Csatlakozási keresztmetszet: 1,0-2,5 mm 2 SM-36KP SM-36KP Csatlakozási keresztmetszet: 1,0-4,0 mm 2 SM-36KP SM-36KP Csatlakozási keresztmetszet: 4,0-6,0 mm 2 SM-36KP SM-36KP Ø 4x4, , ,4 30±0,1 30±0,1 4xØ4,2 4xØ4,4 M40x1,5 SPEEDCON 40 90,8 SM-...PWN8AWT00 SM-...PWN8AAD00S Ø44 Ø32±0,1 SM-...PWN8AWT00 beépítési méretek További információk a oldalon Élkiegyenlítés max. 0,3 Ø32±0,1 SM-...PWN8AAD00S beépítési méretek PHOENIX CONTACT 83

65 Kerek ipari csatlakozók PLUSCON circular Méretrajzok Konfekcionálható szenzor/aktor csatlakozók, M8 Forrasztócsatlakozás, árnyékolatlan Ø12 M8 Ø12 M8 38,4 34,6 24,5 Dugasz, döntött Ø11,5 Ø11,5 28 Forrasztócsatlakozás, árnyékolt 24,5 Aljzat, döntött Ø12 Ø12 M8x1 M8x1 max Ø5 max Ø5 31,9 Ø12 M8 45 Dugasz, egyenes 50 11,5 11, Aljzat, egyenes M8 Ø12 Ø15 30,3 30,3 Ø15 Ø12 M8 M8 Ø12 Dugasz, döntött Aljzat, döntött Dugasz, egyenes Aljzat, egyenes Csavaros csatlakozás, árnyékolatlan ca.50 ca.45 42,7 38,1 43,4 38, ,4 33,9 Ø12 M M8 Ø12 M8x1 Ø12,5 Ø12,5 Ø12 M8 M8x1 Ø12 Dugasz, egyenes Aljzat, egyenes Csavaros csatlakozás, árnyékolt ca. 55 ca. 49 Ø14 M8 M8 Ø14 Dugasz, egyenes Aljzat, egyenes IDC csatlakozás: 10 Dugasz, egyenes Aljzat, egyenes Piercecon csatlakozás Dugasz, egyenes Aljzat, egyenes 84 PHOENIX CONTACT

66 Kerek ipari csatlakozók PLUSCON circular Méretrajzok Konfekcionálható szenzor/aktor csatlakozók, M12 Csavaros csatlakozás Műanyag recés csavar, árnyékolatlan Ø Ø Ø20 Ø20 Ø14,8 Ø14,8 Dugasz, döntött Aljzat, döntött Dugasz, egyenes Aljzat, egyenes Fém recés csavar, árnyékolatlan 20 M12 20 M ,8 14,8 20 M M Dugasz, döntött Aljzat, döntött Dugasz, egyenes Aljzat, egyenes Fém recés csavar, árnyékolt Ø20 M12 Ø20 M12 41, ca. 62 ca. 56 Ø20 M12 M12 Ø20 ca. 54 ca Dugasz, döntött Aljzat, döntött Dugasz, egyenes Aljzat, egyenes IDC csatlakozás: ca. 54 ca. 51 ca. 55 ca. 52 Ø14,8 M12 15 Ø18,4 Ø18,4 15 M12 Ø14,8 Ø16,3 M12 M12 Ø16, Dugasz, egyenes Csatlakozó-keresztmetszet: 0,14 mm²... 0,34 mm² Aljzat, egyenes Csatlakozó-keresztmetszet: 0,14 mm²... 0,34 mm² Dugasz, egyenes Csatlakozó-keresztmetszet: 0,34 mm²... 0,75 mm² Aljzat, egyenes Csatlakozó-keresztmetszet: 0,34 mm²... 0,75 mm² PHOENIX CONTACT 85

67 Kerek ipari csatlakozók PLUSCON circular Méretrajzok Konfekcionálható szenzor/aktor csatlakozók, M12 Rugós csatlakozás árnyékolatlan Ø19 M12 Ø19 M12 ca ca. 49 ca. 60 ca. 58 Ø19 M12 M12 Ø19 ca. 43 ca Dugasz, döntött Aljzat, döntött Dugasz, egyenes Aljzat, egyenes árnyékolt Ø19 M12 Ø19 M12 ca ca. 48 ca. 61 ca. 59 Ø19 M12 M12 Ø19 ca. 41 ca Dugasz, döntött Aljzat, döntött Dugasz, egyenes Aljzat, egyenes DUO csatlakozó Ø20 M Ø20 M ,7 41,2 M12 M12 20 M Dugasz, döntött Műanyag recés csavar Piercecon csatlakozás Dugasz, egyenes Fém recés csavar Aljzat, egyenes Műanyag recés csavar Dugasz, egyenes Aljzat, egyenes 86 PHOENIX CONTACT

68 Kerek ipari csatlakozók PLUSCON circular Méretrajzok Konfekcionálható szenzor/aktor csatlakozók, 7/8 Csavaros csatlakozás Pg9 tömszelence 83 Ø28 7/8 Ø28 7/8 Ø27 7/8 Ø24,5 19 Dugasz, egyenes 65,5 61,1 78,5 Ø24,5 7/8 Ø27 50,4 50,4 19 Dugasz, döntött Aljzat, döntött Aljzat, egyenes Pg13,5 tömszelence 71,6 67,4 ca.53 ca.53 Ø28 7/8 7/8 Ø28 Dugasz, döntött Aljzat, döntött Ø27 7/8 Ø27 Ø27 7/8 Ø Dugasz, egyenes Aljzat, egyenes Pg16 tömszelence Ø27 Ø27 Ø27 Ø27 SW24 Dugasz, egyenes SW24 Aljzat, egyenes PHOENIX CONTACT 87

69 Kerek ipari csatlakozók PLUSCON circular Pólusábrák M5 beépíthető csatlakozó Pólusábrák Aljzat, 3-pólusú Dugasz, 3-pólusú Aljzat, 4-pólusú Dugasz, 4-pólusú Vezetékszínek Csap Érszín 3-pólusú 1 BN BN 2 WH 3 BU BU 4 BK BK 4-pólusú Kiosztás: M5 beépíthető dugaszok/aljzatok M8 beépíthető csatlakozó Pólusábrák Aljzat, 3-pólusú Dugasz, 3-pólusú Aljzat, 4-pólusú Dugasz, 4-pólusú Aljzat, 6-pólusú Dugasz, 6-pólusú Aljzat, 5-pólusú DeviceNetTM, "B" kódolású 5 Dugasz, 5-pólusú DeviceNetTM, "B" kódolású Vezetékszínek Csap Érszín 3-pólusú 4-pólusú 6-pólusú 1 BN BN BN 2 WH WH 3 BU BU BU 4 BK BK BK 5 GY 6 PK Kiosztás: M8 beépíthető dugasz/aljzat Csap Érszín Jel DeviceNet 1 Árnyékoló Drain 2 RD V+ 4 BK V 3 WH CAN_H 5 BU CAN_L Kiosztás: CANopen / DeviceNet 88 PHOENIX CONTACT

70 M12 beépíthető csatlakozó Pólusábrák Kerek ipari csatlakozók PLUSCON circular Pólusábrák Aljzat, 4-pólusú, "A" kódolású 1 2 Dugasz, 4-pólusú "A" kódolású 2 1 Aljzat, 5-pólusú, "A" kódolású 1 2 Dugasz, 5-pólusú, "A" kódolású 2 1 Aljzat, 8-pólusú 1 2 Dugasz, 8-pólusú Aljzat, 4-pólusú, "D" kódolású Dugasz, 4-pólusú "D" kódolású Aljzat, 5-pólusú, "B" kódolású Dugasz, 5-pólusú, "B" kódolású Aljzat, 12-pólusú Dugasz, 12-pólusú Aljzat, 17-pólusú Dugasz, 17-pólusú Vezetékszínek Csap 4-pólusú, "A" kódolású 1 BN YE 2 WH WH 3 BU OG 4 BK BU 4-pólusú, "D" kódolású Kiosztás: M12 beépíthető dugaszok/aljzatok Csap Érszín Jel PROFIBUS 1 2 GN A-vezető 3 4 RD B-vezető 5 Kisérőszál Árnyékoló a házra Kiosztás: PROFIBUS Csap Érszín Jel DeviceNet 1 Árnyékoló Drain 2 RD V+ 3 BK V- 4 WH CAN_H 5 BU CAN_L Árnyékoló a házra Kiosztás: DeviceNet Csap Érszín Jel INTERBUS 1 YE DO 2 GN DO 3 GY DI 4 PK DI 5 BN COM - WH NC Árnyékoló a házra Kiosztás: INTERBUS Csap 5-pólusú, "A" kódolású 1 BN BN 2 WH WH 3 BU BU 4 BK BK 5 GY GY 5-pólusú, "B" kódolású Kiosztás: M12 beépíthető dugaszok/aljzatok Csap Érszín Jel CANopen 1 Árnyékoló 2 RD 3 BK CAN_GND 4 WH CAN_H 5 BU CAN_L Árnyékoló a házra Kiosztás: CANopen Csap Érszín Jel ETHERNET 1 WHOG TD+ 2 WHGN RD+ 3 OG TD- 4 GN RD- Árnyékoló a házra Kiosztás: ETHERNET Csap 8-pólusú 12-pólusú 1 WH BN 2 BN BU 3 GN WH 4 YE GN 5 GY PK 6 PK YE 7 BU BK 8 RD GY 9 RD 10 VT 11 GYPK 12 RDBU Csap 1 BN 2 BU 3 WH 4 GN 5 PK 6 YE 7 BK 8 GY 9 RD 10 VT 11 GYPK 12 RDBU 13 WHGN 14 BNGN 15 WHYE 16 YEBN 17 WHGY Kiosztás: M12 beépíthető dugaszok/aljzatok 17-pólusú Kiosztás: M12 beépíthető dugaszok/aljzatok PHOENIX CONTACT 89

71 Kerek ipari csatlakozók PLUSCON circular Pólusábrák THR - tálcás csomagolás 230 5, THR feldolgozási útmutató Információk a THR feldolgozásához A NYÁK-lap vastagsága max. 1,6 mm Maradékgyűrű ajánlott 0,5 mm A forrasztópaszta-sablon felülnyomása A maradékgyűrű átmérője - 0,2 mm A forrasztópaszta-sablon vastagsága 150 µm Forrasztó profil IEC Egyéb információk RoHS megfelelőség fennáll Beépíthető csatlakozó, 7/8 Pólusábrák Aljzat, 3-pólusú Dugasz, 3-pólusú Aljzat, 4-pólusú Dugasz, 4-pólusú Aljzat, 5-pólusú Dugasz, 5-pólusú Vezetékszínek Csap 3-pólusú 4-pólusú 5-pólusú 1 BK BK BK 2 BN BU BU 3 BU BN GNYE 4 WH BN 5 WH Kiosztás: 7/8 beépíthető dugaszok/aljzatok 90 PHOENIX CONTACT

72 Kerek ipari csatlakozók PLUSCON circular Pólusábrák PHOENIX CONTACT 91

73 Kerek ipari csatlakozók PLUSCON circular QPD energiaelosztó rendszer A QUICKON egy szigetelésen áthatoló csatlakozástechnika olyan vágható szigetelőanyagokhoz, mint a PVC és a PE (egyéb anyagok rendelésre). A Phoenix Contact ezen gyorscsatlakozás-technikája az utóbbi években rengeteg alkalmazásban kapott szerepet, és sokszorosan bevált. Legföbb előnyei: jelentős időmegtakarítás a helyszíni csatlakoztatás során, mivel nem kell a vezetékereket lecsupaszítani, egyszerűen, célszerszám nélkül konfekcionálható, nagy megbízhatóság a jól bevált érintkezőknek köszönhetően, és robusztus ház egészen az IP68 védettségig. kényelmes helyi installálás a csatlakoztatáshoz a készülékeket már nem kell kinyitni, a szerelés előkészítése a vezeték teljes elforgatási tartományában történhet. Mintadoboz rendelhető rendelési számon. A QUICKON csatlakozással fáziskéső PE valósítható meg azáltal, hogy a PE vezetéket fél fordulattal a feszültség alatt levő erek köré csavarjuk. Így a vezeték erőszakos kihúzásakor a PE-ér utolsóként jön ki a kapocsból. A QUICKON csatlakozót ugyanolyan vezeték-keresztmetszet mellett akár 10- szer is újra lehet vezetékezni. Az újravezetékezésnél a vezetéket le kell vágni, és a csatlakozást újra be kell kötni. A vezeték kioldásához az anyát teljesen le kell csavarni, és a befogótestet egy a kereskedelemben kapható csavarhúzóval (pengeszélesség 3-4 mm) a csatlakozóból ki kell emelni. A QUICKON anya megfelelő rögzítését a csatlakozón levő I, II, és III jelölések mutatják. Vékony vezetékek esetén a kábelkosárnak tovább be kell záródnia a vezeték húzási tehermentesítéséhez. Vékony vezetékek esetében ezért a tömszelencékkel azonos módon jobban meg kell húzni a QUICKON anyát, mint vastag vezetékeknél. 92 PHOENIX CONTACT

74 Kerek ipari csatlakozók PLUSCON circular QPD energiaelosztó rendszer A QPD rendszer tipikus alkalmazási területei Konfekcionálási lépések: 1. A vezeték lecsupaszítása 2. A vezeték bevezetése a QUICKON anyába, majd rögzítése 3. A vezetékvégek levágása a megfelelő hosszra 4. A QUICKON anya megszorítása A H-elosztó négy vezetékcsatlakozót tartalmaz. Ha csak három csatlakozást használ fel, akkor egy vezeték-elvezetés áll rendelkezésre, amely tesztcélokat szolgálhat az üzembehelyezésnél, vagy karbantartásnál. A vezeték-elvezetés áthidaló funkcióra is használható, amennyiben egy vezetékeret egyszerűen keresztbe kötünk. A H-elosztó szerelésének egyszerűsítéséhez a QPD-CLIP 2,5 BK szerelőkapocs használható. A H-elosztót a kapocs felszerelése után egyszerűen fel kell pattintani, ezután a bepattanó kallantyúk összenyomásával szerszám nélkül újra el lehet távolítani. PHOENIX CONTACT 93

75 Energiaelosztó - QPD rendszer H-elosztó, 2,5 mm 2 alkalmazható H-elosztóként átmenő gerinckábellel csillagelosztóként Y-elosztóként egy vizsgálóleágazással érintésbiztos a DIN EN szerint QUICKON anyával QUICKON anya nélkül 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Méretezési feszültség (III/3) 630 V 630 V 630 V 630 V Méretezési lökőfeszültség 6 kv 6 kv 6 kv 6 kv Méretezési áram 20 A 20 A 20 A 20 A (lásd a Derating-görbét is) (lásd a Derating-görbét is) Túlfeszültség kategória / Szennyeződési fok III / 3 III / 3 III / 3 III / 3 Elektronikaház anyaga PA PA PA PA Érintkező anyaga CuZn CuZn CuZn CuZn Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 Mechanikai adatok Az ütésbehatás kategóriája IK07 IK07 IK07 IK07 Szín fekete szürke fekete szürke Védettség IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m QUICKON-csatlakozás vezetékadatai Érszigetelés PVC / PE PVC / PE PVC / PE PVC / PE Vezeték felépítése / legkisebb vezetékátmérő VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság max. 10 max. 10 max. 10 max. 10 Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C (lásd a Deratinggörbét -40 C C -40 C C (lásd a Derating- -40 C C is) görbét is) Hőmérséklet a csatlakoztatott vezeték esetén -5 C C -5 C C -5 C C -5 C C Leírás 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú H-elosztó,négy QUICKON anyával és egy záróelemmel, a következő vezetékátmérőkhöz: 6 mm mm mm mm H-elosztó, QUICKON anya nélkül QUICKON anya, max. 2,5 mm²-es csatlakozásokhoz, a következő kábelátmérőkhöz: 6 mm mm mm mm Üzemi áram [A] max ,2 8 1 = 2,5 mm = 1,5 mm = 1,0 mm ,7 SW22 Környezeti hőmérséklet [ C] Derating-görbe Méretrajz 94 PHOENIX CONTACT

76 Vezetékösszekötő, 2,5 mm2 Kerek ipari csatlakozó - PLUSCON circular Energiaelosztó - QPD rendszer egyszerű kábelhosszabbítás vagy kábeljavítás A szemben levő QUICKON csatlakozások pólusjelölése és mechanikus kódolása különbözik. a QUICKON-anya helyett itt a 2,5 mm2- es csatlakozó alkalmazható Hozzávaló csatlakozó, 2,5 mm² lásd a következő oldalon: 104 két QUICKON anyával egy QUICKON anyával 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Méretezési feszültség (III/3) 630 V 630 V 630 V 630 V Méretezési lökőfeszültség 6 kv 6 kv 6 kv 6 kv Méretezési áram 20 A 20 A 20 A 20 A Túlfeszültség kategória / Szennyeződési fok III / 3 III / 3 III / 3 III / 3 Elektronikaház anyaga PA PA PA PA Érintkező anyaga CuZn CuZn CuZn CuZn Érintkezőfelület anyaga Ónozott Ónozott Ónozott Ónozott Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 Az ütésbehatás kategóriája IK07 IK07 IK07 IK07 Szín fekete szürke fekete szürke Védettség IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m QUICKON-csatlakozás vezetékadatai Érszigetelés PVC / PE PVC / PE PVC / PE PVC / PE Vezeték felépítése / legkisebb vezetékátmérő VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C -40 C C -40 C C -40 C C Hőmérséklet a csatlakoztatott vezeték esetén -5 C C -5 C C -5 C C -5 C C Leírás 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Összekötő, következő vezetékátmérőkhöz: 6 mm mm mm mm QUICKON anya, max. 2,5 mm²-es csatlakozásokhoz, a következő kábelátmérőkhöz: 6 mm mm mm mm Üzemi áram [A] max. 110, = 2,5 mm = 1,5 mm = 1,0 mm Környezeti hőmérséklet [ C] Derating-görbe ø29,9 22 Méretrajz 24 További információk a oldalon PHOENIX CONTACT 95

77 Energiaelosztó - QPD rendszer Vezetékösszekötő, 0,34 mm2-1,5 mm2 egyszerű kábelhosszabbítás vagy kábeljavítás A szemben levő QUICKON csatlakozások pólusjelölése és mechanikus kódolása különbözik. 0,34 mm 2 0,75 mm 2 1,5 mm 2 Méretezési feszültség (III/3) 125 V 250 V 500 V Méretezési lökőfeszültség 2,5 kv 4 kv 6 kv Méretezési áram 5 A 9 A 15 A Túlfeszültség kategória / Szennyeződési fok III / 3 III / 3 III / 3 Elektronikaház anyaga PA PA PA Érintkező anyaga acél acél CuZn Érintkezőfelület anyaga ónozott ónozott Ónozott Éghetőségi osztály az UL 94 szerint V0 V0 V0 Az ütésbehatás kategóriája IK06 IK06 IK06 Védettség IP65/IP67 IP65/IP67 IP65/IP67 QUICKON-csatlakozás vezetékadatai Érszigetelés PVC/PE PVC/PE PVC/PE Vezeték felépítése / legkisebb vezetékátmérő VDE 0295, 1-6 osztály / min. 0,10 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 0,14 mm²... 0,25 mm² / 0,14 mm²... 0,34 mm² 0,34 mm²... 0,5 mm² / 0,34 mm²... 0,75 mm² 0,75 mm²... 1 mm² / 0,75 mm²... 1,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C (A kábelgyártó előírásait is figyelembe kell venni.) -40 C C (A kábelgyártó előírásait is figyelembe kell venni.) -40 C C (A kábelgyártó előírásait is figyelembe kell venni.) Hőmérséklet a csatlakoztatott vezeték esetén -5 C C (A kábelgyártó előírásait is figyelembe kell venni.) -5 C C (A kábelgyártó előírásait is figyelembe kell venni.) -5 C C (A kábelgyártó előírásait is figyelembe kell venni.) Leírás Színe Vezetékösszekötő, kerek vezetékek összekötéséhez 0,34 mm 2 0,75 mm 2 1,5 mm 2 4 pólusú, vezeték keresztmetszete: 3,5-6 mm fekete pólusú, vezeték keresztmetszete: 4-8 mm fekete pólusú, vezeték keresztmetszete: 6-12 mm fekete PE pólusú, vezeték keresztmetszete: 6-12 mm fekete ca ,3 max.67,5 20,8 max.86 Ø16,3 SW15 SW24 SW SW15 Vezetékösszekötő, QUICKON csatlakozás 0,14 mm ,34 mm 2 96 PHOENIX CONTACT Vezetékösszekötő, QUICKON csatlakozás: 0,34 mm ,75 mm 2 Vezetékösszekötő, QUICKON csatlakozás: 0,75 mm ,5 mm 2

78 QUICKON fali átvezetések, 2,5 mm2 Kerek ipari csatlakozó - PLUSCON circular Energiaelosztó - QPD rendszer Használatuknak köszönhetően az eszközöknek már nem kell nyitottnak lenniük a vezetékek csatlakoztatásához Könnyű csatakoztatás a nehezen hozzáférhető készülékekhez is QUICKON anyával QUICKON anya nélkül 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Méretezési feszültség (III/3) 630 V 630 V 630 V 630 V Méretezési lökőfeszültség 6 kv 6 kv 6 kv 6 kv Méretezési áram 20 A 20 A 20 A 20 A Túlfeszültség kategória / Szennyeződési fok III / 3 III / 3 III / 3 III / 3 Elektronikaház anyaga PA PA PA PA Érintkező anyaga CuZn CuZn CuZn CuZn Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 Mechanikai adatok Az ütésbehatás kategóriája IK07 IK07 IK07 IK07 Szín fekete szürke fekete szürke Védettség IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m QUICKON-csatlakozás vezetékadatai Érszigetelés PVC / PE PVC / PE PVC / PE PVC / PE Vezeték felépítése / legkisebb vezetékátmérő VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság max. 10 max. 10 max. 10 max. 10 Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C -40 C C -40 C C -40 C C Hőmérséklet a csatlakoztatott vezeték esetén -5 C C -5 C C -5 C C -5 C C Leírás Kábelhossz 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Fali átvezetés, M25x1,5-ös szerelőperemmel QUICKON anyával, kábelátmérő: 6 mm mm 0,5 m mm mm 1 m mm mm 0,5 m mm mm 1 m Fali átvezetés, M25x1,5-ös szerelőperemmel QUICKON anya nélkül 0,5 m m QUICKON anya, max. 2,5 mm²-es csatlakozásokhoz, a következő kábelátmérőkhöz: 6 mm mm mm mm Üzemi áram [A] ,2 max ,9 5,5 14,7 8 1 = 2,5 mm = 1,5 mm = 1,0 mm Környezeti hőmérséklet [ C] Derating-görbe Fali kivágás Méretrajz 11,2 +0,2 29,6 SW22 SW27 További információk a oldalon PHOENIX CONTACT 97

79 Energiaelosztó - QPD rendszer Fali átvezetések, 2,5 mm2, kézzel forrasztható / lapos csatlakozóval Használatuknak köszönhetően az eszközöknek már nem kell nyitottnak lenniük a vezetékek csatlakoztatásához Könnyű csatakoztatás a nehezen hozzáférhető készülékekhez is QUICKON anyával QUICKON anya nélkül Méretezési feszültség (III/3) 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú 630 V (PT/FS 4,8 szigetelőhüvellyel, Szigetelőhüvely nélkül 250 V.) 630 V (PT/FS 4,8 szigetelőhüvellyel, Szigetelőhüvely nélkül 250 V.) 630 V (PT/FS 4,8 szigetelőhüvellyel, Szigetelőhüvely nélkül 250 V.) 630 V (PT/FS 4,8 szigetelőhüvellyel, Szigetelőhüvely nélkül 250 V.) Méretezési lökőfeszültség 6 kv 6 kv 6 kv 6 kv Méretezési áram 20 A 20 A 20 A 20 A Túlfeszültség kategória / Szennyeződési fok III / 3 III / 3 III / 3 III / 3 Elektronikaház anyaga PA PA PA PA Érintkező anyaga CuZn CuZn CuZn CuZn Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 Mechanikai adatok Az ütésbehatás kategóriája IK07 IK07 IK07 IK07 Szín fekete szürke fekete szürke Védettség IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m QUICKON-csatlakozás vezetékadatai Érszigetelés PVC / PE PVC / PE PVC / PE PVC / PE Vezeték felépítése / legkisebb vezetékátmérő VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság max. 10 max. 10 max. 10 max. 10 Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C -40 C C -40 C C -40 C C Hőmérséklet a csatlakoztatott vezeték esetén -5 C C -5 C C -5 C C -5 C C Leírás 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Fali átvezetés, M25x1,5-ös szerelőperemmel QUICKON anyával, kábelátmérő: 6 mm mm mm mm Fali átvezetés, M25x1,5-ös szerelőperemmel QUICKON anya nélkül QUICKON anya, max. 2,5 mm²-es csatlakozásokhoz, a következő kábelátmérőkhöz: 6 mm mm mm mm Üzemi áram [A] ,2 max ,9 5,5 14,7 8 1 = 2,5 mm = 1,5 mm = 1,0 mm Környezeti hőmérséklet [ C] Derating-görbe Fali kivágás Méretrajz 11,2 +0,2 29,6 SW22 SW27 98 PHOENIX CONTACT

80 Fali átvezetések, 2,5 mm2, direkt rugós csatlakozással Kerek ipari csatlakozó - PLUSCON circular Energiaelosztó - QPD rendszer Használatuknak köszönhetően az eszközöknek már nem kell nyitottnak lenniük a vezetékek csatlakoztatásához Könnyű csatakoztatás a nehezen hozzáférhető készülékekhez is Belső direkt rugós csatlakozásnál egyszerűen csupaszoljuk a tömör vezetéket és dugjuk be a csatlakozóba QUICKON anyával QUICKON anya nélkül 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Méretezési feszültség (III/3) 630 V 630 V 630 V 630 V Méretezési lökőfeszültség 6 kv 6 kv 6 kv 6 kv Méretezési áram 20 A 20 A 20 A 20 A Túlfeszültség kategória / Szennyeződési fok III / 3 III / 3 III / 3 III / 3 Elektronikaház anyaga PA PA PA PA Érintkező anyaga CuZn CuZn CuZn CuZn Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 Mechanikai adatok Az ütésbehatás kategóriája IK07 IK07 IK07 IK07 Szín fekete szürke fekete szürke Védettség IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m QUICKON-csatlakozás vezetékadatai Érszigetelés PVC / PE / Gumi / TPE PVC / PE / Gumi / TPE PVC / PE / Gumi / TPE PVC / PE / Gumi / TPE Vezeték felépítése / legkisebb vezetékátmérő VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság max. 10 max. 10 max. 10 max. 10 Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 2,5 mm² / 1 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C -40 C C -40 C C -40 C C Hőmérséklet a csatlakoztatott vezeték esetén -5 C C -5 C C -5 C C -5 C C Leírás 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Fali átvezetés, M25x1,5-ös szerelőperemmel QUICKON anyával, kábelátmérő: 6 mm mm mm mm Fali átvezetés, M25x1,5-ös szerelőperemmel QUICKON anya nélkül QUICKON anya, max. 2,5 mm²-es csatlakozásokhoz, a következő kábelátmérőkhöz: 6 mm mm mm mm Üzemi áram [A] Ø30 max. 51 5, ,3 Ø30 5, = 2,5 mm = 1,5 mm = 1,0 mm M25x1, Környezeti hőmérséklet [ C] Derating-görbe Méretrajz: QPD W... Méretrajz: QPD W M25x1,5 További információk a oldalon PHOENIX CONTACT 99

81 Energiaelosztó - QPD rendszer Fali átvezetők, 2,5 mm2, mindkét oldalon QUICKON csatlakozással Fali kivágás elfordításvédelemmel Belső fele előre konfekcionálható Kívül opcionálisan használható QPD csatlakozó két QUICKON anyával egy QUICKON anyával 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Méretezési feszültség (III/3) 630 V 630 V 630 V 630 V Méretezési lökőfeszültség 6 kv 6 kv 6 kv 6 kv Méretezési áram 20 A 20 A 20 A 20 A Túlfeszültség kategória / Szennyeződési fok III / 3 III / 3 III / 3 III / 3 Elektronikaház anyaga PA PA PA PA Érintkező anyaga CuZn CuZn CuZn CuZn Érintkezőfelület anyaga Ónozott Ónozott Ónozott Ónozott Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 Az ütésbehatás kategóriája IK07 IK07 IK07 IK07 Szín fekete szürke fekete szürke Védettség IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m QUICKON-csatlakozás vezetékadatai Érszigetelés PVC / PE PVC / PE PVC / PE PVC / PE Vezeték felépítése / legkisebb vezetékátmérő VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C -40 C C -40 C C -40 C C Hőmérséklet a csatlakoztatott vezeték esetén -5 C C -5 C C -5 C C -5 C C Leírás 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Fali átvezetés, M25x1,5-ös szerelőperemmel QUICKON anyával, kábelátmérő: 6 mm mm mm mm QUICKON anya, max. 2,5 mm²-es csatlakozásokhoz, a következő kábelátmérőkhöz: 6 mm mm mm mm Üzemi áram [A] max. 111 max = 2,5 mm = 1,5 mm = 1,0 mm Ø Környezeti hőmérséklet [ C] Derating-görbe Méretrajz Méretrajz Ø PHOENIX CONTACT

82 Egyedi megoldású motorcsatlakozás Kerek ipari csatlakozó - PLUSCON circular Energiaelosztó - QPD rendszer Üzemi áram [A] = 2,5 mm = 1,5 mm 2 3 = 1,0 mm fali átvezetők QUICKON anya nélkül/anyával különösen a max. 15 kw teljesítményű hajtások csatlakoztatására alkalmas a kábelsarus vezetékekkel közvetlen csatlakozás a motor kapocsdobozának nyitása nélkül Csatlakozókiosztás 1. pólus BK (fekete) 2. pólus BN (barna) 3. pólus GY (szürke) pólus GNYE (zöld-sárga) Derating-görbe 3+PE pólusú Méretezési feszültség (III/3) 630 V Méretezési lökőfeszültség 6 kv Méretezési áram 25 C-nál 20 A Túlfeszültség-kategória III Elektronikaház anyaga PA Érintkező anyaga CuZn Érintkezőfelület anyaga Ónozott Érintkezőtartó anyaga PA Éghetőségi osztály az UL 94 szerint V0 Mechanikai adatok Anyacsavar kulcsmérete 22 mm Anyacsavar meghúzási nyomatéka 5 Nm Az érintkezőtartó meghúzási nyomatéka 7 Nm Az ütésbehatás kategóriája IK07 Szennyeződési fok 3 Védettség IP68, 24 h / 2 m QUICKON-csatlakozás vezetékadatai Érszigetelés PVC / PE Vezeték felépítése / legkisebb vezetékátmérő VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság 10 Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 2,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C Hőmérséklet a csatlakoztatott vezeték esetén -5 C C Leírás Típus Fali átvezetés, 3+PE pólusú, QUICKON anyával, négy ráforrasztott 1,5 mm 2 érvezetékkel, a végén kábelsaruval, kábelátmérő: 6 mm mm QPDW3PE1, M25 0,1 BKKTH mm mm QPDW3PE1, M25 0,1 BKKTH Fali átvezetés, 3+PE pólusú, QUICKON anya nélkül, négy ráforrasztott 1,5 mm 2 érvezetékkel, a végén kábelsaruval QPD W 3PE1,5 M25 0,1 BK K TH max ,9 5,5 14,7 29,6 SW22 Környezeti hőmérséklet [ C] További információk a oldalon PHOENIX CONTACT 101 SW27 Rajz vezetékerek nélkül és anyával

83 Energiaelosztó - QPD rendszer Fali átvezetők, 1,5 mm2 Használatuknak köszönhetően az eszközöknek már nem kell nyitottnak lenniük a vezetékek csatlakoztatásához Könnyű csatakoztatás a nehezen hozzáférhető készülékekhez is Derating görbe, lásd a következő oldalon: 103 érvezetékekkel forrasztható-/lapos csatlakozással Méretezési feszültség (III/3) 3+PE pólusú 4 pólusú 3 pólusú 4 pólusú 500 V (PT/FS 4,8 szigetelőhüvellyel.szigetelőhüvely nélkül 250 V AC.) 500 V (PT/FS 4,8 szigetelőhüvellyel.szigetelőhüvely nélkül 250 V AC.) 500 V (PT/FS 4,8 szigetelőhüvellyel.szigetelőhüvely nélkül 250 V AC.) 500 V (PT/FS 4,8 szigetelőhüvellyel.szigetelőhüvely nélkül 250 V AC.) Méretezési lökőfeszültség 6 kv 6 kv 6 kv 6 kv Méretezési áram 15 A 15 A 15 A 15 A Túlfeszültség kategória / Szennyeződési fok III / 3 III / 3 III / 3 III / 3 Elektronikaház anyaga PA PA PA PA Érintkező anyaga CuZn CuZn CuZn CuZn Érintkezőfelület anyaga Ónozott Ónozott Ónozott Ónozott Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 Az ütésbehatás kategóriája IK07 IK07 IK07 IK07 Szín fekete fekete fekete fekete Védettség IP65/IP67 IP65/IP67 IP65/IP67 IP65/IP67 QUICKON-csatlakozás vezetékadatai Érszigetelés PVC/PE PVC/PE PVC/PE PVC/PE Vezeték felépítése / legkisebb vezetékátmérő VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295; 2-5 osztály, min. vezetékkeresztmetszet 0,2 mm VDE 0295; 2-5 osztály, min. vezetékkeresztmetszet 0,2 mm Csatlakoztathatóság Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 0,75 mm²... 1 mm² / 0,75 mm²... 1,5 mm² 0,75 mm²... 1 mm² / 0,75 mm²... 1,5 mm² 0,75 mm²... 1 mm² / 0,75 mm²... 1,5 mm² 0,75 mm²... 1 mm² / 0,75 mm²... 1,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C (A kábelgyártó előírásait is figyelembe kell venni.) Hőmérséklet a csatlakoztatott vezeték esetén -5 C C (A kábelgyártó előírásait is figyelembe kell venni.) -40 C C (A kábelgyártó előírásait is figyelembe kell venni.) -5 C C (A kábelgyártó előírásait is figyelembe kell venni.) -25 C C (A kábelgyártó előírásait figyelembe kell venni.) -5 C C (A kábelgyártó előírásait is figyelembe kell venni.) -25 C C (A kábelgyártó előírásait figyelembe kell venni.) -5 C C (A kábelgyártó előírásait is figyelembe kell venni.) Leírás Kábelhossz 3+PE pólusú 4 pólusú 3 pólusú 4 pólusú Fali átvezetés, 1,5 mm²-es érvezetékkel csatlakozómenet: M20 x 1,5 0,1 m ,5 m Fali átvezetés, (L, N, PE) kézi forrasztású / lapos csatlakozóval, 4,8 x 0,8 mm, csatlakozómenet: M20x1,5, színe: fekete Fali átvezetés, kézi forrasztású / lapos csatlakozóval, 4,8 x 0,8 mm, csatlakozómenet: M20x1,5, színe: fekete max ,9 5 max ,9 5 SW24 SW19 M20 SW24 SW19 M Méretrajz: fali átvezetés érvezetékkel Méretrajz: fali átvezető, kézzel forrasztható-/lapos csatlakozóval 102 PHOENIX CONTACT

84 Fali átvezetők, 0,75 mm2 Kerek ipari csatlakozó - PLUSCON circular Energiaelosztó - QPD rendszer Használatuknak köszönhetően az eszközöknek már nem kell nyitottnak lenniük a vezetékek csatlakoztatásához Könnyű csatakoztatás a nehezen hozzáférhető készülékekhez is lapos csatlakozással, vezeték nélkül Méretezési feszültség (III/3) 3 pólusú 4 pólusú 160 V (szigetelőhüvellyel) Méretezési lökőfeszültség 4 kv 4 kv Méretezési áram 9 A 9 A Túlfeszültség kategória / Szennyeződési fok III / 3 III / 3 Elektronikaház anyaga PA PA Érintkező anyaga CuZn CuZn Érintkezőfelület anyaga Ónozott Ónozott Éghetőségi osztály az UL 94 szerint V0 V0 Az ütésbehatás kategóriája IK07 IK07 Szín fekete fekete Védettség IP65/IP67 IP65/IP67 QUICKON-csatlakozás vezetékadatai Érszigetelés PVC/PE PVC/PE 160 V (szigetelőhüvellyel) Vezeték felépítése / legkisebb vezetékátmérő 2-6 osztály // 0,34 mm²: 0,1 mm; 0,5-0,75 mm²: 0,15 mm 2-6 osztály // 0,34 mm²: 0,1 mm; 0,5-0,75 mm²: 0,15 mm Csatlakoztathatóság Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 0,75 mm²... 1 mm² / 0,34 mm²... 0,75 mm² 0,75 mm²... 1 mm² / 0,34 mm²... 0,75 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -25 C C A kábelgyártó előírásait figyelembe kell venni. -25 C C A kábelgyártó előírásait figyelembe kell venni. Hőmérséklet a csatlakoztatott vezeték esetén -5 C C (A kábelgyártó előírásait is figyelembe kell venni.) -5 C C (A kábelgyártó előírásait is figyelembe kell venni.) Leírás Fali átvezető, kézzel forrasztható-/lapos csatlakozóval, 2,8 x 0,8 mm 3 pólusú 4 pólusú Üzemi áram [A] ,8 8 2,5 25 6,8 8 2, = 0,75 mm = 1,5 mm Környezeti hőmérséklet [ C] Derating-görbe 19 Méretrajz: fali átvezető lapos csatlakozóval, 3 pólusú További információk a oldalon M16 22 Méretrajz: fali átvezető lapos csatlakozóval, 4 pólusú PHOENIX CONTACT M20 103

85 Energiaelosztó - QPD rendszer Csatlakozó, 2,5 mm2 kapacitív PE érintkezővel kompatibilis a QUICKON csatlakozással két piros kódolóprofillal kódolva kizárja a hasonló csatlakozók hibás dugaszolását érintésbiztos a DIN EN szerint zöld csavaros reteszeléssel fekete csavaros reteszeléssel 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Méretezési feszültség (III/3) 630 V 630 V 630 V 630 V Méretezési lökőfeszültség 6 kv 6 kv 6 kv 6 kv Méretezési áram 20 A 20 A 20 A 20 A Túlfeszültség kategória / Szennyeződési fok III / 3 III / 3 III / 3 III / 3 Elektronikaház anyaga PA PA PA PA Érintkező anyaga CuZn CuZn CuZn CuZn Érintkezőfelület anyaga Ónozott Ónozott Ónozott Ónozott Éghetőségi osztály az UL 94 szerint V0 V0 V0 V0 Az ütésbehatás kategóriája IK07 IK07 IK07 IK07 Szín fekete szürke fekete szürke Védettség IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m IP68, 24 h / 2 m QUICKON-csatlakozás vezetékadatai Érszigetelés PVC / PE PVC / PE PVC / PE PVC / PE Vezeték felépítése / legkisebb vezetékátmérő VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm VDE 0295, 1-6 osztály / min. 0,15 mm Csatlakoztathatóság Vezeték-keresztmetszet [mm 2 ] tömör/rugalmas 1 mm²... 1,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 1,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 1,5 mm² / 1,5 mm²... 2,5 mm² 1 mm²... 1,5 mm² / 1,5 mm²... 2,5 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C -40 C C -40 C C -40 C C Hőmérséklet a csatlakoztatott vezeték esetén -5 C C -5 C C -5 C C -5 C C Leírás 3+PE pólusú 4 pólusú 3+PE pólusú 4 pólusú Csatlakozó, kábelátmérő: 6 mm mm mm mm Üzemi áram [A] max = 2,5 mm = 1,5 mm = 1,0 mm Környezeti hőmérséklet [ C] Derating-görbe 29,6 SW22 SW24 Méretkép: csatlakozó, 2,5 mm² 104 PHOENIX CONTACT

86 Energiaelosztó - QPD rendszer Racionális szerelés az opcionális dugaszos csatlakozás révén A QPD csatlakozó igény szerint használható a QPD-anyával ellátott QUICKON fix csatlakozáshoz. A csatlakozóban található aljzatérintkezők ekkor közvetlenül érintkeznek a QUICKON csatlakozó IDC késes kapcsos érintkezőivel. Ezáltal különösen a nagyméretű berendezéseket lehet racionálisan szerelni. További információk a oldalon PHOENIX CONTACT 105

87 Tartozékok Kerek ipari csatlakozó - PLUSCON circular Energiaelosztó - QPD rendszer Szerelőcsipesz 1 a H-elosztó egyszerű és szerszám nélküli rögzítésére Két sínadapterrel 2 kivitelezhető a kalapsínre szerelés is Műanyag lapkák 3 a H-elosztó közepén található mélyedésbe ragaszthatók Piros zárógombok 4 egyszerűen a QUICKON anyába tűzhetők és a meghúzással tömítenek Védősapka zsinórral 5 nyitott QUICKON aljzat lezárásához, pl. melyeknél később egy csatlakozó van betervezve Meghúzóanya 6 a fali átvezetések olyan vékony falakra való rögzítéséhez, melyekben nem készíthető menet Szigetelőhüvely 7 4,8 mm-es lapos csatlakozókhoz Az átlátszó védősapkákat 8 a nyitott QUICKON csatlakozóra kell tűzni Az átlátszó védősapkákat 9 elöl a csatlakozóra kell tűzni A dugaszkulccsal 10 a QUICKON anya egyszerűen és biztosan meghúzható. Piros kódolóprofilok 11 a QPD csatlakozók felcserélése elleni biztosításhoz. Egyszerűen elölről betoljuk a QUICKON aljzatba és a csatlakozóba. Nyíljelöléssel rendelkeznek, így szimmetrikus alakjukból adódóan négy különböző pozícióban szerelhetők. ASi-tömítések 12 1 vagy 2 ASi-vezeték csatlakoztatásához Leírás Típus Szerelőcsipesz, H-elosztókhoz, színe: fekete 1 QPD CLIP 2,5 BK Sínadapterek 2 M5 csavarokhoz USA 10/4, Műanyag lapka 3 plotterrel írható és gravírozható GPE 13X 9 WH termotranszfer nyomtatóval feliratozható EMLP (13X9)R Lezáró dugó, a tömítések és tömszelencék nem 4 használt furatainak lezárásához Ø 10 mm SEALING PLUG 10X16 RD Ø 14 mm SEALING PLUG 14X22 RD Védősapka, elvesztés ellen védett, IP68 5 Színe: zöld QPD QSK 2,5 FS Színe: fekete QPD QSK BK 2,5 FS Ellenanya, (műanyag), 6 az érintkezőtartó meghúzásához a készülék belső oldalán M16 / SW22 / színe: zöld Q-MU M M20 / SW26 / színe: zöld Q-MU M M25 / SW32 / színe: fekete Q-MU M Pg21 / SW36 / színe: fekete Q-MU PG 21 BK Szigetelőhüvely, 7 érintésvédelemként 4,8 mm-es laposcsatlakozós hüvelyhez, előzetesen a vezetékre kell fűzni 4,8-as csúszósaru hüvelyekhez PT/FS 4, Védősapka áttetsző műanyagból, 4x2,5 mm²-es 8 Quickon csatlakozáshoz, IP 54. Védősapka áttetsző műanyagból, 4x2,5 mm²-es csatlakozókhoz, IP 50. Hasított dugaszkulcs QUICKON anyához és fali átvezetéshez, kulcsméret: 9 10 QPD QSK 2, QPD PSK 2, mm QSS mm QSS mm QSS mm QSS mm QSS Kódolóprofil, a 4X2,5 mm²-es csatlakozóba és a 11 QUICKON aljzatba való dugaszoláshoz CP-QPD Tömítés, anyaga NBR, fekete, IP65/67 védettséghez 12 egy ASi kábelhez KV-DI-PG16-1XASI két ASi kábelhez KV-DI-PG16-2XASI További információk a oldalon PHOENIX CONTACT 107

88 Energiaelosztó - QPD rendszer T-elosztó QUICKON gyorscsatlakozás-technikával Üzemi áram [A] =4mm Energia T-elosztó, 5 pólusú, 2,5... 4,0 mm 2 A QUICKON elosztó lehetővé teszi a késes csatlakozást sodrott összetételű ötvezetékes gerinckábelekre. A nagy ráfordítást igénylő szerelés helyett a fogyasztóhoz vezető leágazóvezetéket a bevált késes csatlakozástechnika segítségével csatlakoztatjuk anélkül, hogy leválasztanánk a gerinckábelt. A csatlakoztatáshoz csak le kell csupaszítani, és a ház alsó részébe kell helyezni. Ezt követően ráhelyezzük a felső részt, és a fekete anya meghúzásával létrehozzuk az elektromos összekötést. A leágazóvezeték csatlakozása a bevált QUICKON gyorscsatlakozás-technikával történik, a VDE szerinti színjelöléssel. csak helyhez kötött felszereléshez tervezték kis kábelátmérőkhöz (9-14 mm-ig) további behelyezhető tömítések (Q-T-EDG...) kaphatók Méretrajzokat lásd a következő oldalon: 109 Derating-görbe Méretezési feszültség (III/3) 630 V Méretezési lökőfeszültség 8 kv Méretezési áram 25 C-nál 32 A Elektronikaház anyaga PA Érintkező anyaga Cu-ötvözet Érintkezőfelület anyaga alulnikkelezett és cinezett Mechanikai adatok Pólusszám 5 Szennyeződési fok 3 Védettség IP65 QUICKON-csatlakozás vezetékadatai Érszigetelés PVC/PE Vezeték felépítése / legkisebb vezetékátmérő 2-5 osztály / 0,25 mm Vezeték külső átmérője 9 mm mm (Leágazóvezeték) Vezeték külső átmérője 9 mm mm (Gerinckábel (< 13,5 mm átmérő esetén kiegészítő tömítések kaphatók)) Vezeték-keresztmetszet [mm 2 ] 2,5 mm²... 4 mm² Vezeték-keresztmetszet [AWG] Környezeti hõmérséklet (üzemi) -40 C C Hőmérséklet a csatlakoztatott vezeték esetén 10 C C (A kábelgyártó előírásait is figyelembe kell venni.) Leírás Típus T-elosztó, kör keresztmetszetű vezetékekhez Környezeti hőmérséklet [ C] Rögzítő anya O-gyűrűvel, műanyag, az elosztó megszorításához lemezszekrényben való szerelés esetén Q 4,0/5IDC/KU-T Tartozékok Q-MU-T Behelyezhető tömítés, vékony gerinckábelek IP65-ös tömítéséhez, kapocstartomány: 9,0 mm... 11,0 mm Q-T-EDG-K ,0 mm... 12,5 mm Q-T-EDG-M ,5 mm... 14,0 mm Q-T-EDG-G Lezáró dugó, a tömítések és tömszelencék nem használt furatainak lezárásához Ø 14 mm SEALING PLUG 14X22 RD Csupaszolószerszám, Ø 4,5-40 mm-es vezetékek csupaszolásához, szigetelővastagság 4,5 mm-ig, oldalra hajtható kés körkörös, hosszanti és spirális vágáshoz WIREFOX-D PHOENIX CONTACT
