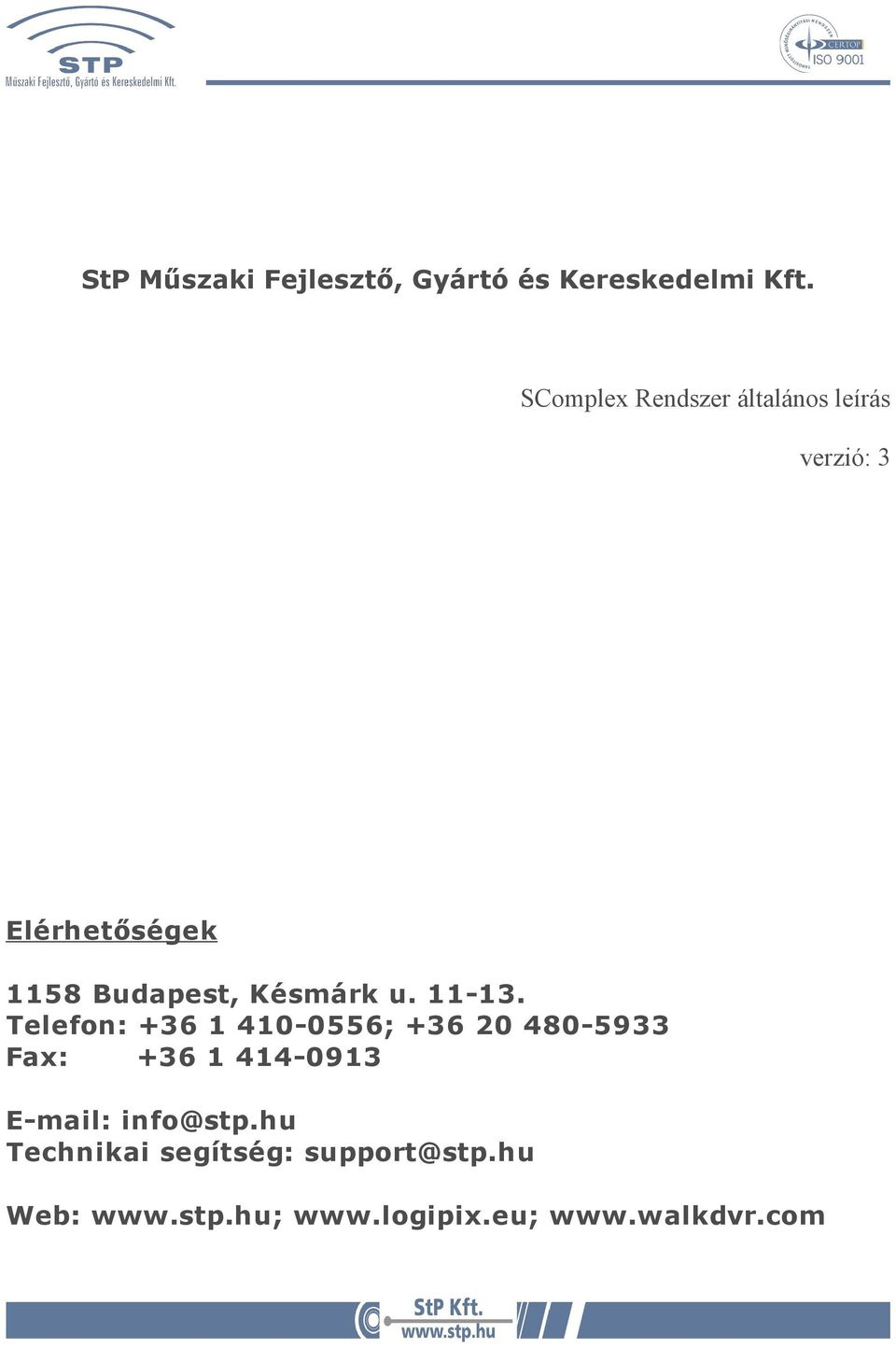

1 StP Műszaki Fejlesztő, Gyártó és Kereskedelmi Kft. SComplex Rendszer általános leírás verzió: 3 Elérhetőségek 1158 Budapest, Késmárk u Telefon: ; Fax: info@stp.hu Technikai segítség: support@stp.hu Web:

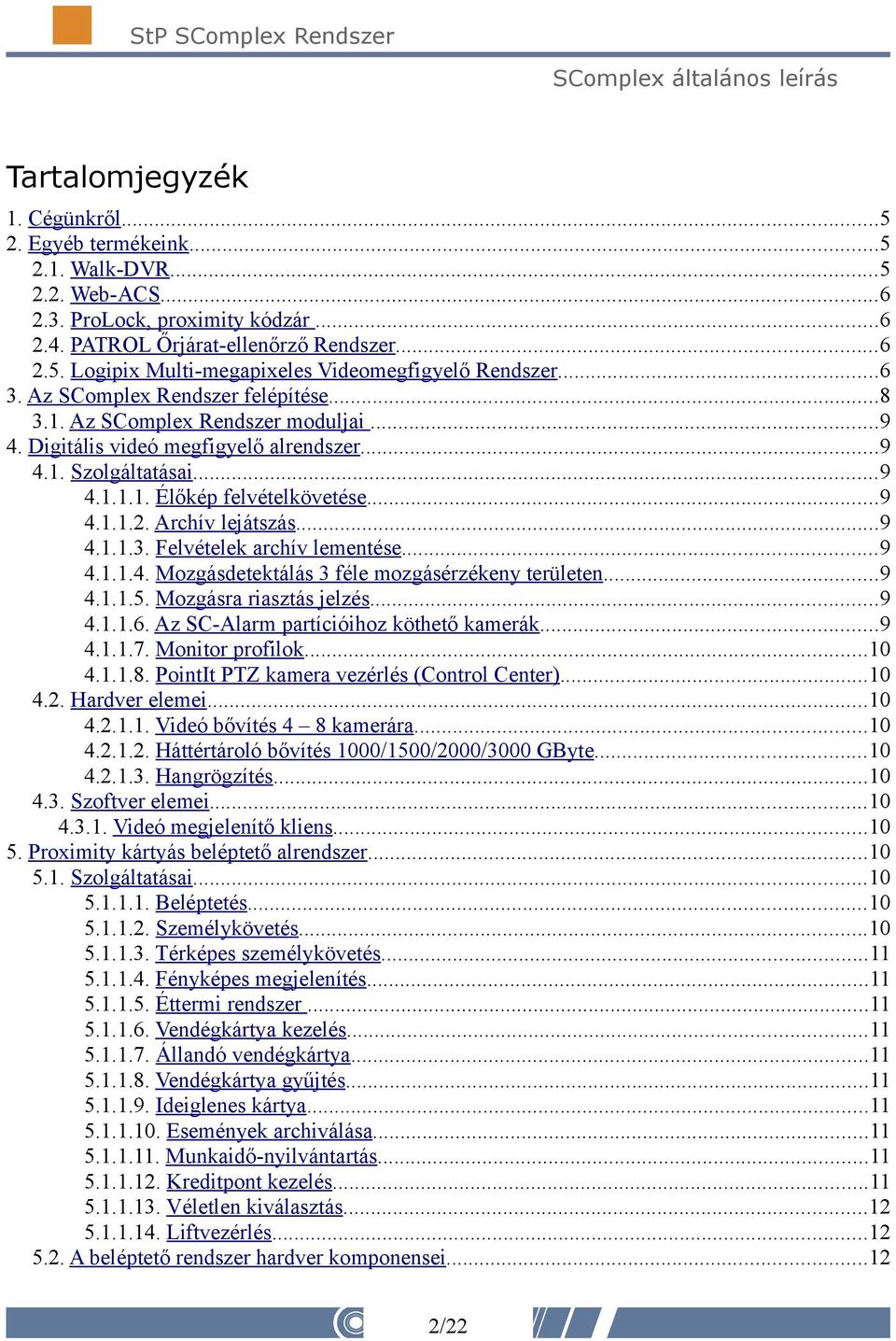

2 Tartalomjegyzék 1. Cégünkről Egyéb termékeink Walk-DVR Web-ACS ProLock, proximity kódzár PATROL Őrjárat-ellenőrző Rendszer Logipix Multi-megapixeles Videomegfigyelő Rendszer Az SComplex Rendszer felépítése Az SComplex Rendszer moduljai Digitális videó megfigyelő alrendszer Szolgáltatásai Élőkép felvételkövetése Archív lejátszás Felvételek archív lementése Mozgásdetektálás 3 féle mozgásérzékeny területen Mozgásra riasztás jelzés Az SC-Alarm partícióihoz köthető kamerák Monitor profilok PointIt PTZ kamera vezérlés (Control Center) Hardver elemei Videó bővítés 4 8 kamerára Háttértároló bővítés 1000/1500/2000/3000 GByte Hangrögzítés Szoftver elemei Videó megjelenítő kliens Proximity kártyás beléptető alrendszer Szolgáltatásai Beléptetés Személykövetés Térképes személykövetés Fényképes megjelenítés Éttermi rendszer Vendégkártya kezelés Állandó vendégkártya Vendégkártya gyűjtés Ideiglenes kártya Események archiválása Munkaidő-nyilvántartás Kreditpont kezelés Véletlen kiválasztás Liftvezérlés A beléptető rendszer hardver komponensei /22

3 Kontroller SComplex központ (SC01) IP kontroller (SK03) IP kontroller (SK03-08) és buszos olvasó Proximity kártya olvasó PIN-kód terminál Anti-passback vezérlő Munkaidő terminál A beléptető rendszer szoftver komponensei StP SQL adatbázis kezelő, Alkalmazásszerver Konfiguráló kliens szoftver Napló megjelenítő kliens szoftver Vendégkártya kiadó kliens szoftver Munkaidő-nyilvántartó kliens szoftver Gyors és megbízható azonosítás Rugalmas jogcím kezelés Balanszidő kijelzés Azonnali adatszolgáltatás Felülbírálhatóság Adat export Kapcsolódási lehetőség a bérszámfejtő rendszerhez Kapcsolódási lehetőség a vállalatirányítási rendszerhez (SAP, Oracle) Menedzseri kliens Éttermi kliens Őrjárat-ellenőrző kliens Grafikus épület-felügyeleti kliens A beléptető rendszer működése A beléptető rendszer működési módjainak leírása Online autonóm Anti-passback vezérlős működés Offline működés Ajtó üzemmódok Korlátozott Szabad Zárt Nyitott Kártya jogosultságok megadása Zóna kezelés Különleges funkciók Vagyonvédelmi alrendszer A vagyonvédelmi alrendszer szolgáltatásai A vagyonvédelmi rendszer hardver komponensei Zónabővítő Ház + táp vagyonvédelmi bővítőhöz /22

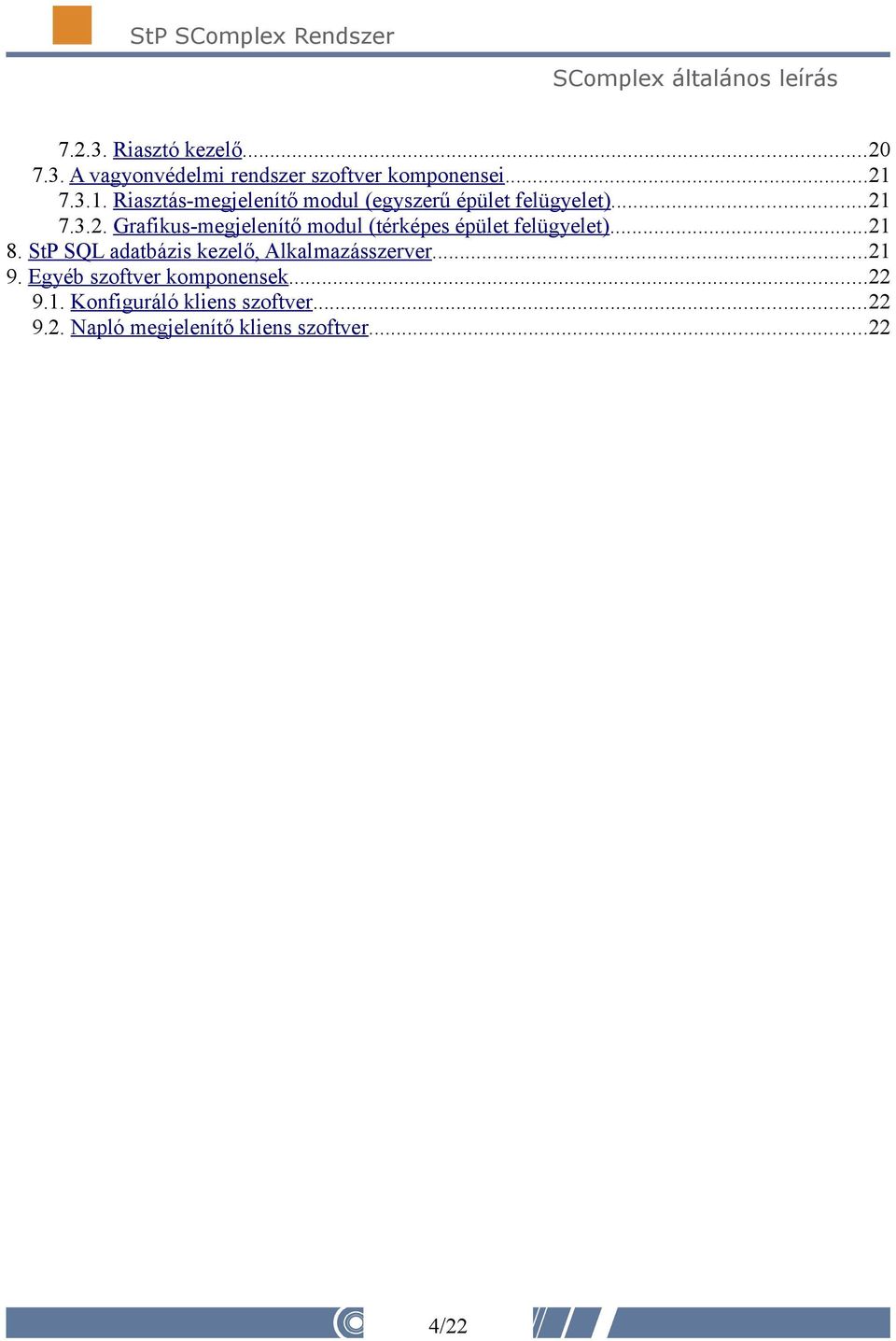

4 Riasztó kezelő A vagyonvédelmi rendszer szoftver komponensei Riasztás-megjelenítő modul (egyszerű épület felügyelet) Grafikus-megjelenítő modul (térképes épület felügyelet) StP SQL adatbázis kezelő, Alkalmazásszerver Egyéb szoftver komponensek Konfiguráló kliens szoftver Napló megjelenítő kliens szoftver /22

5 1. Cégünkről Cégünk komplex vagyonvédelmi rendszerek fejlesztésével, és gyártásával foglalkozik. Célunk olyan magas műszaki színvonalú termékek kialakítása, amelyek világviszonylatban is megállják a helyüket. Cégünk 1996 óta proximity kártyás beléptető és azonosító rendszerek szoftver és hardver elemeinek fejlesztésével és gyártásával foglalkozik ben tevékenységi körünk szélesítése érdekében kezdtünk el digitális videórögzítő fejlesztésével is foglalkozni, ebből fejlődött ki komplex biztonságtechnikai eszközünk, az SComplex. Célunk olyan magas műszaki színvonalú rendszerek kialakítása, amelyek világviszonylatban is megállják a helyüket. EU előírásoknak megfelelő biztonságtechnikai eszközöket fejlesztünk és gyártunk. A termékeinket választó cégek száma az elmúlt években dinamikusan nőtt. E növekedés egyik forrása az alkalmazott műszaki megoldások magas színvonala, másik forrása a rugalmas, vevőközpontú termékfejlesztés. A minőség folyamatos magas szinten tartása és a vevői igények maximális kielégítése érdekében ISO 9001:2001 minőségirányítási rendszert működtetünk, mely kiterjed a fejlesztés és a gyártás területére is. 2. Egyéb termékeink A proximity kártyás és digitális videórögzítő megoldások területén a beléptető rendszeren kívül több terméket is kifejlesztettünk, amelyek az SComplex rendszer szolgáltatásait kiegészíthetik Walk-DVR A Walk-DVR az SComplex rendszerbe illeszthető. A Walk-DVR egy kis méretű, kis fogyasztású triplex digitális videórögzítő célhardver. A digitalizált képek tömörítését és tárolását egy saját fejlesztésű, biztonságtechnikai felhasználásra kidolgozott jelfeldolgozó célprocesszor látja el. Az eszköz felépítésénél fogva alkalmas ideiglenes és kis fogyasztású megfigyelőhelyek kialakítására. Használható többek között gépjárművekben vagy infrastruktúra nélküli helyek megfigyelésére. Az eszközről képeket lekérni, autonóm felhasználásnál közvetlen számítógépes lekéréssel, míg online felhasználásnál rádiós ethernet interfésszel, GPRS-el vagy fixen kiépített hálózaton keresztül lehet. Ingyenes lejátszó-, konfiguráló szoftver van hozzá. A videó minden egyes képe külön kerül tömörítésre. A JPEG2000 szabvány szerinti, Wavelet alapú tömörítő algoritmus kiváló képminőséget nyújt. A széleskörűen használt JPEG algoritmushoz képest a JPEG2000 harmad akkora méretű képeket állít elő, így ugyanakkora winchester kapacitás mellett háromszor hosszabb rögzítési időt tesz lehetővé. 5/22

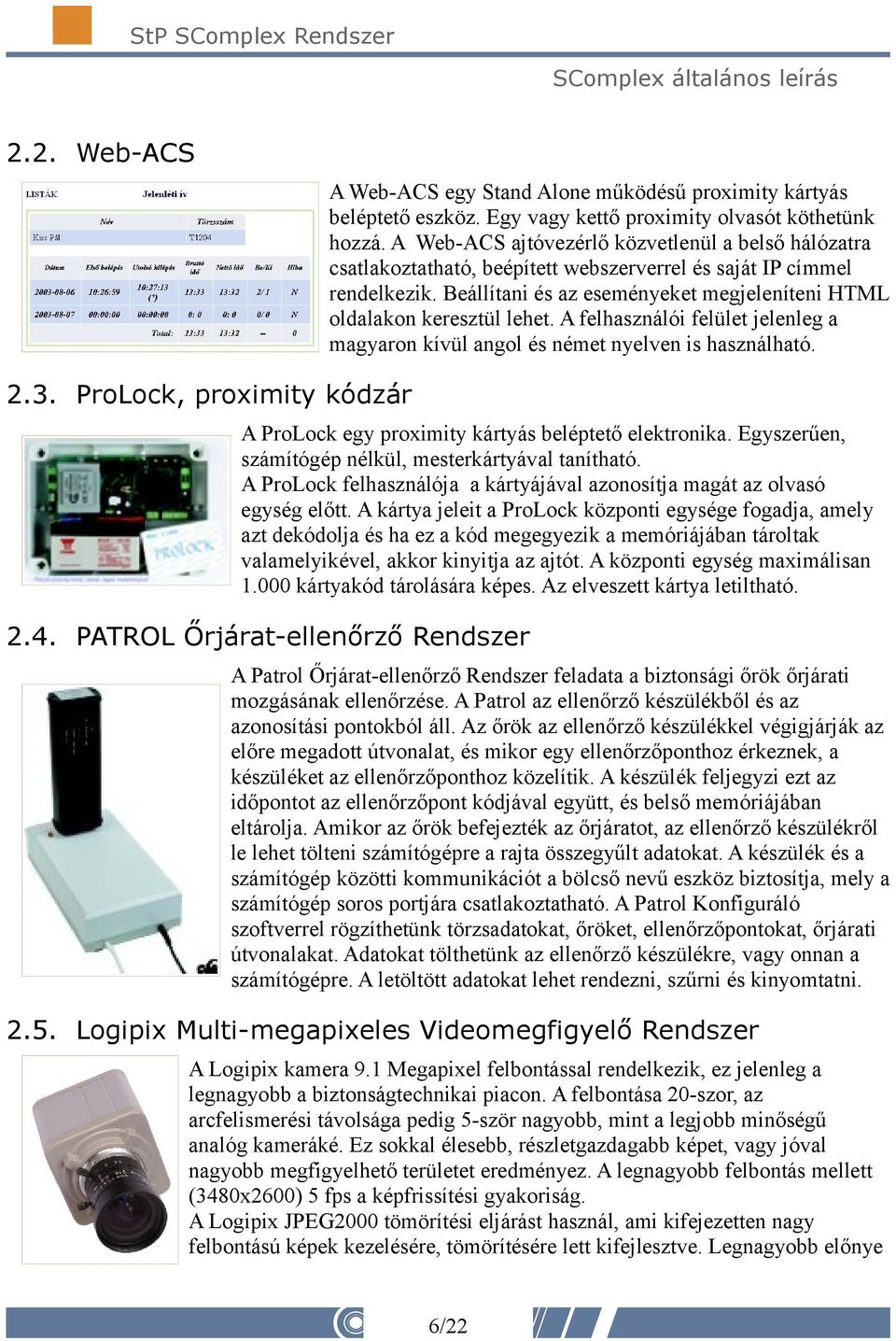

6 2.2. Web-ACS A Web-ACS egy Stand Alone működésű proximity kártyás beléptető eszköz. Egy vagy kettő proximity olvasót köthetünk hozzá. A Web-ACS ajtóvezérlő közvetlenül a belső hálózatra csatlakoztatható, beépített webszerverrel és saját IP címmel rendelkezik. Beállítani és az eseményeket megjeleníteni HTML oldalakon keresztül lehet. A felhasználói felület jelenleg a magyaron kívül angol és német nyelven is használható ProLock, proximity kódzár A ProLock egy proximity kártyás beléptető elektronika. Egyszerűen, számítógép nélkül, mesterkártyával tanítható. A ProLock felhasználója a kártyájával azonosítja magát az olvasó egység előtt. A kártya jeleit a ProLock központi egysége fogadja, amely azt dekódolja és ha ez a kód megegyezik a memóriájában tároltak valamelyikével, akkor kinyitja az ajtót. A központi egység maximálisan kártyakód tárolására képes. Az elveszett kártya letiltható PATROL Őrjárat-ellenőrző Rendszer A Patrol Őrjárat-ellenőrző Rendszer feladata a biztonsági őrök őrjárati mozgásának ellenőrzése. A Patrol az ellenőrző készülékből és az azonosítási pontokból áll. Az őrök az ellenőrző készülékkel végigjárják az előre megadott útvonalat, és mikor egy ellenőrzőponthoz érkeznek, a készüléket az ellenőrzőponthoz közelítik. A készülék feljegyzi ezt az időpontot az ellenőrzőpont kódjával együtt, és belső memóriájában eltárolja. Amikor az őrök befejezték az őrjáratot, az ellenőrző készülékről le lehet tölteni számítógépre a rajta összegyűlt adatokat. A készülék és a számítógép közötti kommunikációt a bölcső nevű eszköz biztosítja, mely a számítógép soros portjára csatlakoztatható. A Patrol Konfiguráló szoftverrel rögzíthetünk törzsadatokat, őröket, ellenőrzőpontokat, őrjárati útvonalakat. Adatokat tölthetünk az ellenőrző készülékre, vagy onnan a számítógépre. A letöltött adatokat lehet rendezni, szűrni és kinyomtatni Logipix Multi-megapixeles Videomegfigyelő Rendszer A Logipix kamera 9.1 Megapixel felbontással rendelkezik, ez jelenleg a legnagyobb a biztonságtechnikai piacon. A felbontása 20-szor, az arcfelismerési távolsága pedig 5-ször nagyobb, mint a legjobb minőségű analóg kameráké. Ez sokkal élesebb, részletgazdagabb képet, vagy jóval nagyobb megfigyelhető területet eredményez. A legnagyobb felbontás mellett (3480x2600) 5 fps a képfrissítési gyakoriság. A Logipix JPEG2000 tömörítési eljárást használ, ami kifejezetten nagy felbontású képek kezelésére, tömörítésére lett kifejlesztve. Legnagyobb előnye 6/22

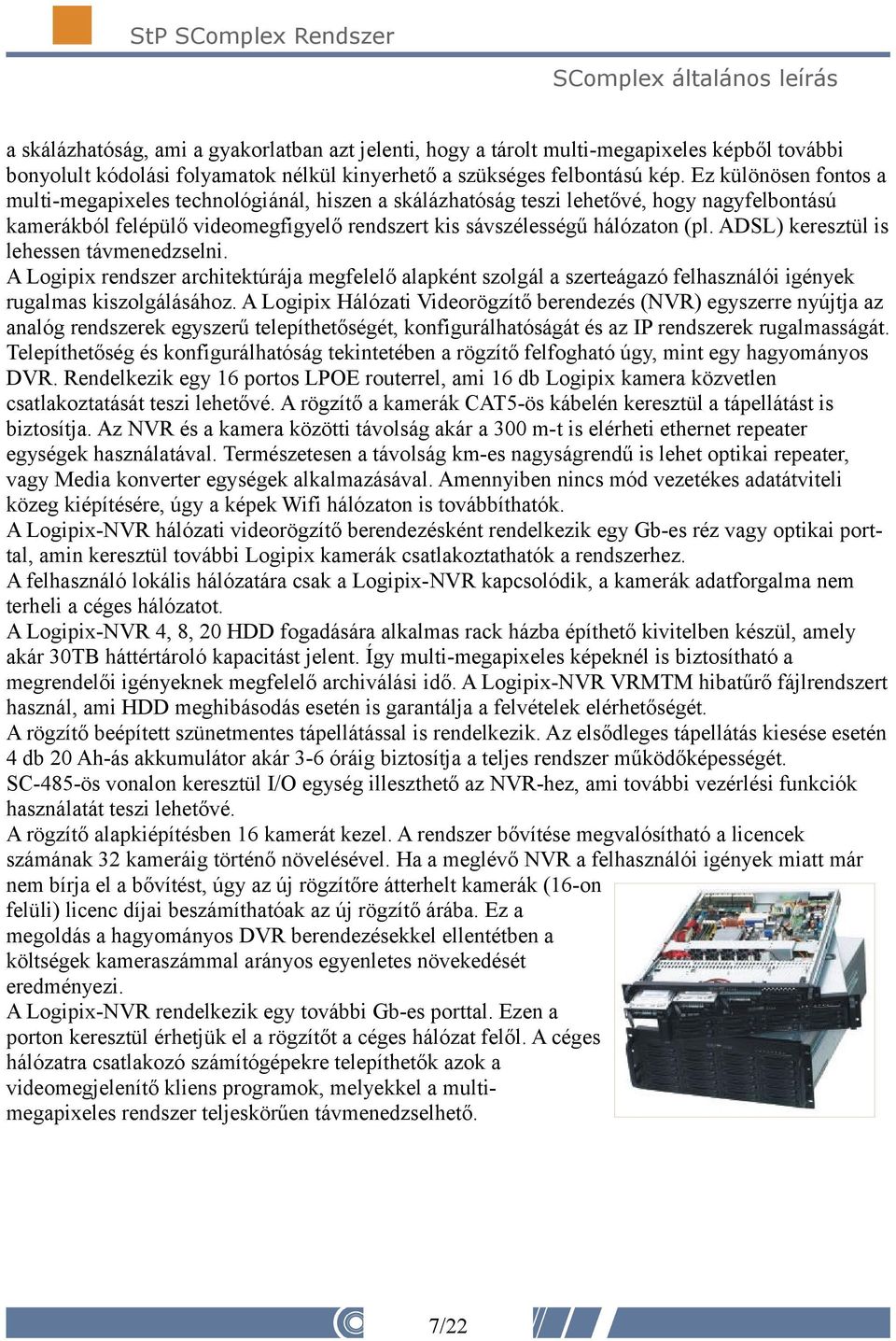

7 a skálázhatóság, ami a gyakorlatban azt jelenti, hogy a tárolt multi-megapixeles képből további bonyolult kódolási folyamatok nélkül kinyerhető a szükséges felbontású kép. Ez különösen fontos a multi-megapixeles technológiánál, hiszen a skálázhatóság teszi lehetővé, hogy nagyfelbontású kamerákból felépülő videomegfigyelő rendszert kis sávszélességű hálózaton (pl. ADSL) keresztül is lehessen távmenedzselni. A Logipix rendszer architektúrája megfelelő alapként szolgál a szerteágazó felhasználói igények rugalmas kiszolgálásához. A Logipix Hálózati Videorögzítő berendezés (NVR) egyszerre nyújtja az analóg rendszerek egyszerű telepíthetőségét, konfigurálhatóságát és az IP rendszerek rugalmasságát. Telepíthetőség és konfigurálhatóság tekintetében a rögzítő felfogható úgy, mint egy hagyományos DVR. Rendelkezik egy 16 portos LPOE routerrel, ami 16 db Logipix kamera közvetlen csatlakoztatását teszi lehetővé. A rögzítő a kamerák CAT5-ös kábelén keresztül a tápellátást is biztosítja. Az NVR és a kamera közötti távolság akár a 300 m-t is elérheti ethernet repeater egységek használatával. Természetesen a távolság km-es nagyságrendű is lehet optikai repeater, vagy Media konverter egységek alkalmazásával. Amennyiben nincs mód vezetékes adatátviteli közeg kiépítésére, úgy a képek Wifi hálózaton is továbbíthatók. A Logipix-NVR hálózati videorögzítő berendezésként rendelkezik egy Gb-es réz vagy optikai porttal, amin keresztül további Logipix kamerák csatlakoztathatók a rendszerhez. A felhasználó lokális hálózatára csak a Logipix-NVR kapcsolódik, a kamerák adatforgalma nem terheli a céges hálózatot. A Logipix-NVR 4, 8, 20 HDD fogadására alkalmas rack házba építhető kivitelben készül, amely akár 30TB háttértároló kapacitást jelent. Így multi-megapixeles képeknél is biztosítható a megrendelői igényeknek megfelelő archiválási idő. A Logipix-NVR VRMTM hibatűrő fájlrendszert használ, ami HDD meghibásodás esetén is garantálja a felvételek elérhetőségét. A rögzítő beépített szünetmentes tápellátással is rendelkezik. Az elsődleges tápellátás kiesése esetén 4 db 20 Ah-ás akkumulátor akár 3-6 óráig biztosítja a teljes rendszer működőképességét. SC-485-ös vonalon keresztül I/O egység illeszthető az NVR-hez, ami további vezérlési funkciók használatát teszi lehetővé. A rögzítő alapkiépítésben 16 kamerát kezel. A rendszer bővítése megvalósítható a licencek számának 32 kameráig történő növelésével. Ha a meglévő NVR a felhasználói igények miatt már nem bírja el a bővítést, úgy az új rögzítőre átterhelt kamerák (16-on felüli) licenc díjai beszámíthatóak az új rögzítő árába. Ez a megoldás a hagyományos DVR berendezésekkel ellentétben a költségek kameraszámmal arányos egyenletes növekedését eredményezi. A Logipix-NVR rendelkezik egy további Gb-es porttal. Ezen a porton keresztül érhetjük el a rögzítőt a céges hálózat felől. A céges hálózatra csatlakozó számítógépekre telepíthetők azok a videomegjelenítő kliens programok, melyekkel a multimegapixeles rendszer teljeskörűen távmenedzselhető. 7/22

8 3. Az SComplex Rendszer felépítése 8/22

9 3.1. Az SComplex Rendszer moduljai Digitális videórögzítő alrendszer Proximity kártyás beléptető és munkaidő-nyilvántartó alrendszer Vagyonvédelmi alrendszer Applikációs szerver, SQL Adatbázis kezelő Egyéb szoftver komponensek 4. Digitális videó megfigyelő alrendszer 4.1. Szolgáltatásai Élőkép felvételkövetése A rögzítéssel egy időben, egyszerre több kamera előképe nézhető. (SCPLayer, Control Center) Archív lejátszás Az SComplex-en tárolt felvételek visszakereshetőek, megtekinthetőek. Közben a készülék tovább rögzít. (SCPLayer, Control Center) Több kamera, azonos időben rögzített, szinkronizált felvétele játszható le. (SCPLayer, Control Center) Több SComplex, több kamerájának azonos időben rögzített, szinkronizált felvétele játszható le. (Control Center) Felvételek archív lementése A fontos képek vagy képanyagok az eszközről számítógépre menthetőek. (SCPLayer, Control Center) Több kamera képének egyidejű, szinkronizált visszajátszása. (Control Center) Videó megjelenítő kliensben előre időzíthetünk letöltéseket, például PTZ kamerák túra képkockáit vagy bizonyos eseményekhez kapcsolódó képanyagot. (Control Center) Mozgásdetektálás 3 féle mozgásérzékeny területen Háromféle mozgásérzékeny terület határozható meg, különböző paraméterekkel. Tömörítés előtti, célhardveres mozgásdetektálás. (SCPLayer, Control Center) Mozgásra riasztás jelzés A mozgásérzékeny területeket beállíthatjuk, hogy mozgásra riasztásjelzést generáljanak Az SC-Alarm partícióihoz köthető kamerák A partíció állapotától függő rögzítés 9/22

10 Monitor profilok Többféle monitorprofil hozható létre az élőkép nézéséhez. A monitor profilban különböző méretben helyezhetők el a kamerák, léptetési szekvenciák és zoom ablakok. A zoom ablakban vezérelhetők a speed dome kamerák PointIt PTZ kamera vezérlés (Control Center) A Speed Dome kamerák egérrel vezérelhetőek. A kép valamely pontjára kattintva azt középre helyezi, scrollozásra nagyít-kicsinyít Hardver elemei Videó bővítés 4 8 kamerára Az SComplex központ 4 vagy 8 kamerára bővíthető Háttértároló bővítés 1000/1500/2000/3000 GByte 2 szabvány PC winchesterre rögzít Hangrögzítés Magas hangminőségben 4 hangcsatornát rögzíthet. Mintavételi frekvencia: 24 khz / 16 bit Szoftver elemei Videó megjelenítő kliens Paraméterezhető hálózati kapacitás-megosztás az SComplex-ek és egyéb informatikai rendszerek között. A külső és a belső hálózatokhoz különböző sávszélesség rendelhető. Az alkalmazott Wavelet képtömörítési eljárás lehetővé teszi, hogy állandó rögzítési minőség mellett, az adott hálózaton elküldött képek felbontása és mérete a rendelkezésre álló sávszélességhez igazodjon. 5. Proximity kártyás beléptető alrendszer 5.1. Szolgáltatásai Beléptetés Csak az arra jogosultak léphetnek be a védett területekre, zónákba. A jogosultság időben és térben rugalmasan változtatható Személykövetés A beléptető rendszer megadja a felhasználók pontos tartózkodási helyét, illetve az egyes zónákban tartózkodók listáját. 10/22

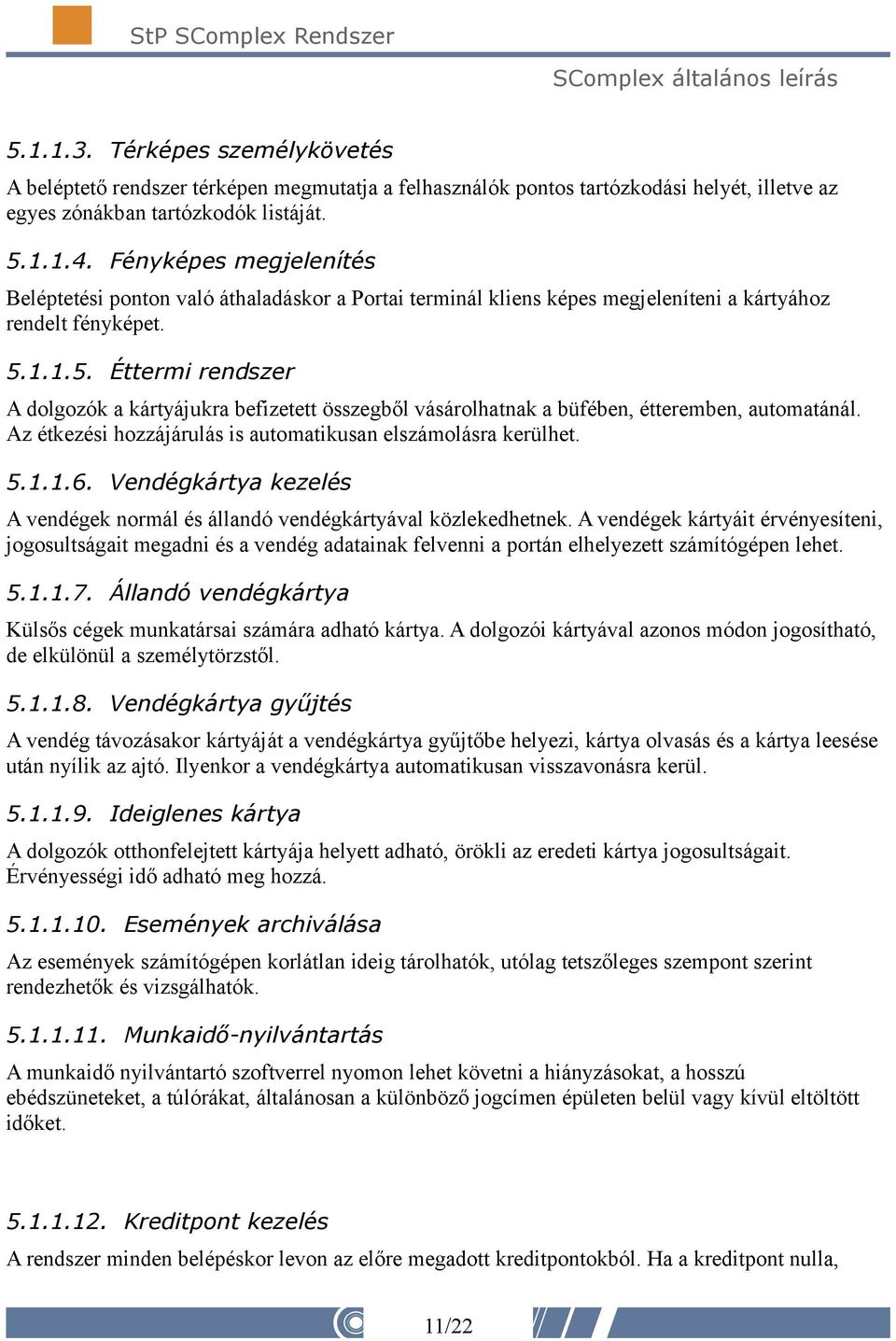

11 Térképes személykövetés A beléptető rendszer térképen megmutatja a felhasználók pontos tartózkodási helyét, illetve az egyes zónákban tartózkodók listáját Fényképes megjelenítés Beléptetési ponton való áthaladáskor a Portai terminál kliens képes megjeleníteni a kártyához rendelt fényképet Éttermi rendszer A dolgozók a kártyájukra befizetett összegből vásárolhatnak a büfében, étteremben, automatánál. Az étkezési hozzájárulás is automatikusan elszámolásra kerülhet Vendégkártya kezelés A vendégek normál és állandó vendégkártyával közlekedhetnek. A vendégek kártyáit érvényesíteni, jogosultságait megadni és a vendég adatainak felvenni a portán elhelyezett számítógépen lehet Állandó vendégkártya Külsős cégek munkatársai számára adható kártya. A dolgozói kártyával azonos módon jogosítható, de elkülönül a személytörzstől Vendégkártya gyűjtés A vendég távozásakor kártyáját a vendégkártya gyűjtőbe helyezi, kártya olvasás és a kártya leesése után nyílik az ajtó. Ilyenkor a vendégkártya automatikusan visszavonásra kerül Ideiglenes kártya A dolgozók otthonfelejtett kártyája helyett adható, örökli az eredeti kártya jogosultságait. Érvényességi idő adható meg hozzá Események archiválása Az események számítógépen korlátlan ideig tárolhatók, utólag tetszőleges szempont szerint rendezhetők és vizsgálhatók Munkaidő-nyilvántartás A munkaidő nyilvántartó szoftverrel nyomon lehet követni a hiányzásokat, a hosszú ebédszüneteket, a túlórákat, általánosan a különböző jogcímen épületen belül vagy kívül eltöltött időket Kreditpont kezelés A rendszer minden belépéskor levon az előre megadott kreditpontokból. Ha a kreditpont nulla, 11/22

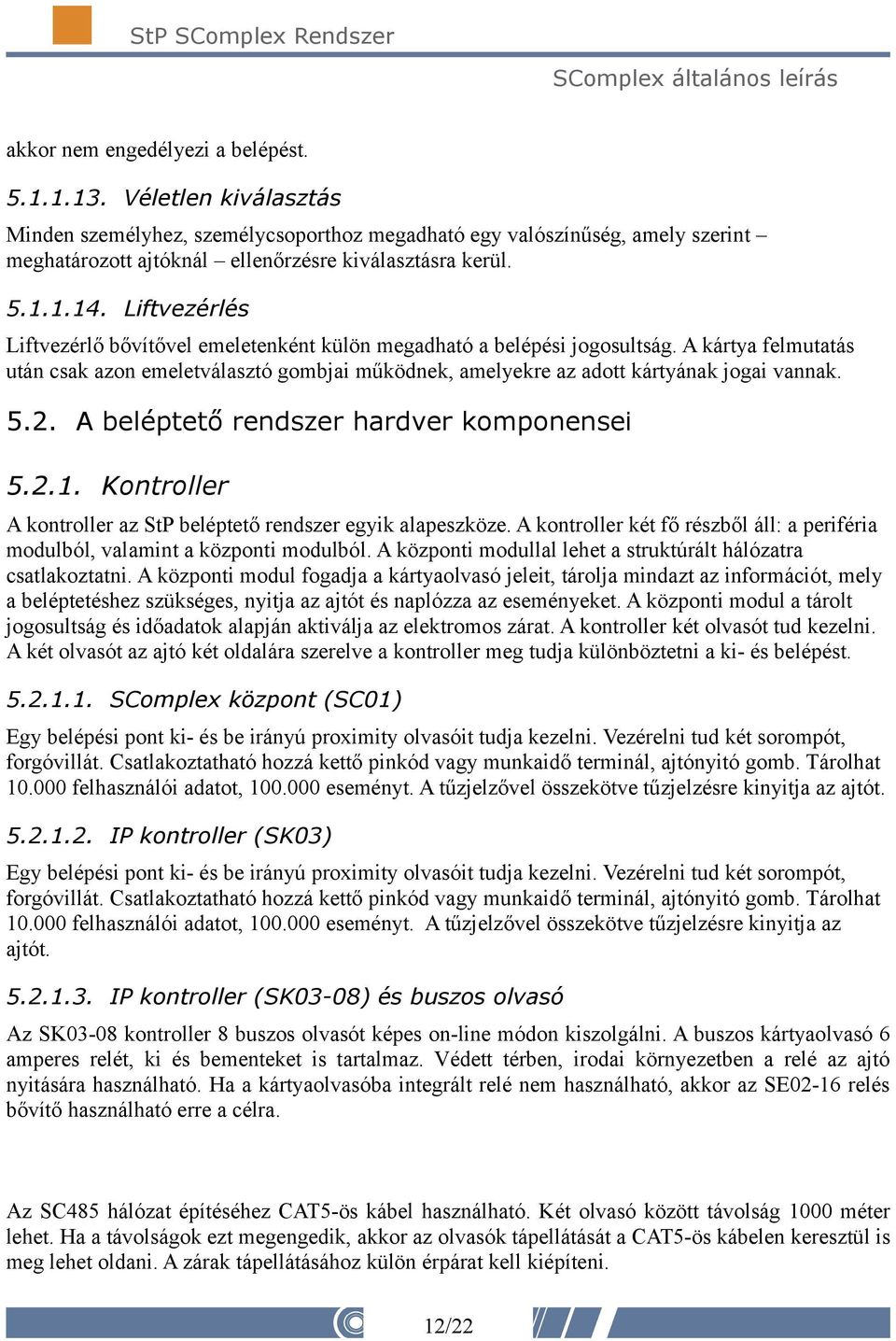

12 akkor nem engedélyezi a belépést Véletlen kiválasztás Minden személyhez, személycsoporthoz megadható egy valószínűség, amely szerint meghatározott ajtóknál ellenőrzésre kiválasztásra kerül Liftvezérlés Liftvezérlő bővítővel emeletenként külön megadható a belépési jogosultság. A kártya felmutatás után csak azon emeletválasztó gombjai működnek, amelyekre az adott kártyának jogai vannak A beléptető rendszer hardver komponensei Kontroller A kontroller az StP beléptető rendszer egyik alapeszköze. A kontroller két fő részből áll: a periféria modulból, valamint a központi modulból. A központi modullal lehet a struktúrált hálózatra csatlakoztatni. A központi modul fogadja a kártyaolvasó jeleit, tárolja mindazt az információt, mely a beléptetéshez szükséges, nyitja az ajtót és naplózza az eseményeket. A központi modul a tárolt jogosultság és időadatok alapján aktiválja az elektromos zárat. A kontroller két olvasót tud kezelni. A két olvasót az ajtó két oldalára szerelve a kontroller meg tudja különböztetni a ki- és belépést SComplex központ (SC01) Egy belépési pont ki- és be irányú proximity olvasóit tudja kezelni. Vezérelni tud két sorompót, forgóvillát. Csatlakoztatható hozzá kettő pinkód vagy munkaidő terminál, ajtónyitó gomb. Tárolhat felhasználói adatot, eseményt. A tűzjelzővel összekötve tűzjelzésre kinyitja az ajtót IP kontroller (SK03) Egy belépési pont ki- és be irányú proximity olvasóit tudja kezelni. Vezérelni tud két sorompót, forgóvillát. Csatlakoztatható hozzá kettő pinkód vagy munkaidő terminál, ajtónyitó gomb. Tárolhat felhasználói adatot, eseményt. A tűzjelzővel összekötve tűzjelzésre kinyitja az ajtót IP kontroller (SK03-08) és buszos olvasó Az SK03-08 kontroller 8 buszos olvasót képes on-line módon kiszolgálni. A buszos kártyaolvasó 6 amperes relét, ki és bementeket is tartalmaz. Védett térben, irodai környezetben a relé az ajtó nyitására használható. Ha a kártyaolvasóba integrált relé nem használható, akkor az SE02-16 relés bővítő használható erre a célra. Az SC485 hálózat építéséhez CAT5-ös kábel használható. Két olvasó között távolság 1000 méter lehet. Ha a távolságok ezt megengedik, akkor az olvasók tápellátását a CAT5-ös kábelen keresztül is meg lehet oldani. A zárak tápellátásához külön érpárat kell kiépíteni. 12/22

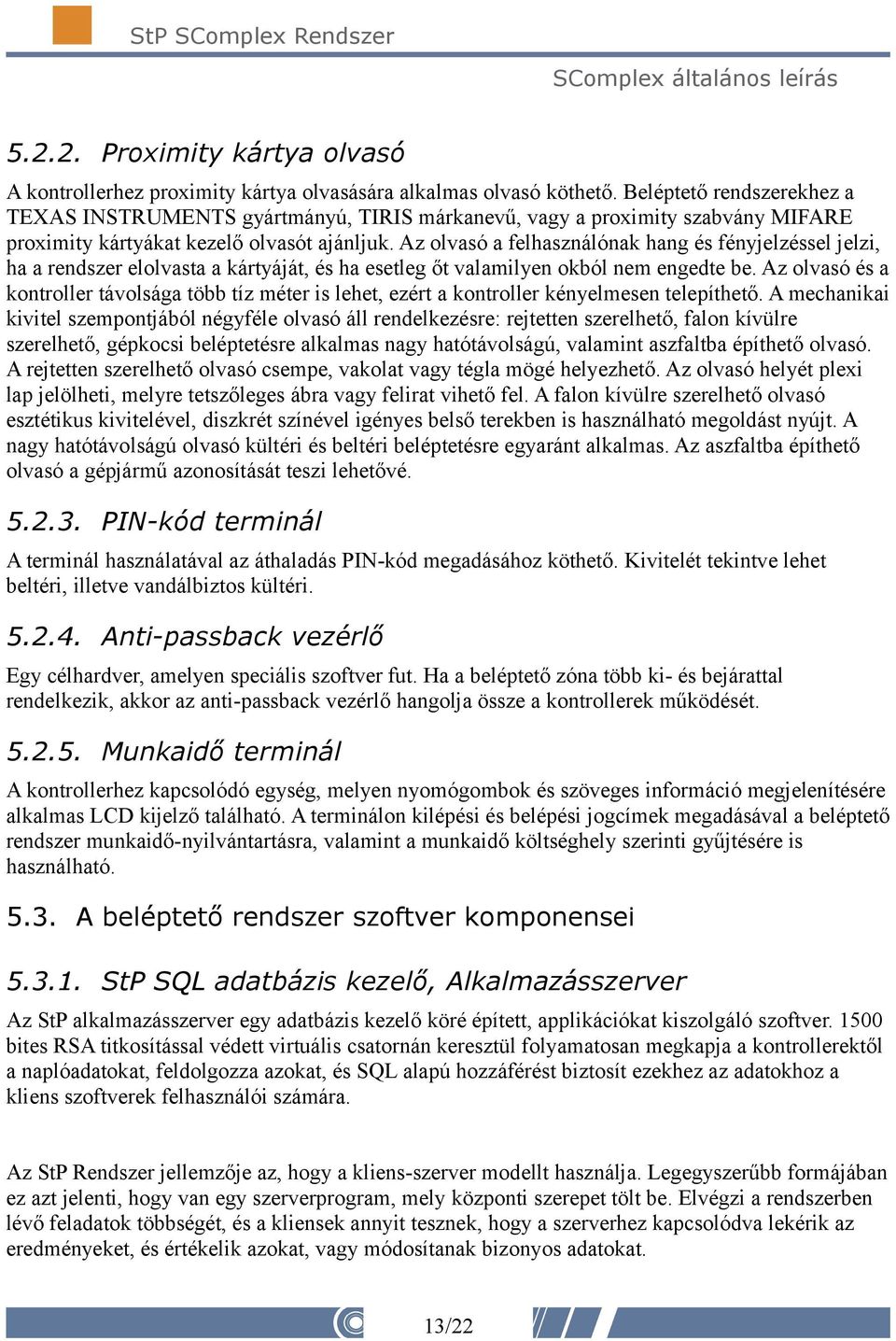

13 Proximity kártya olvasó A kontrollerhez proximity kártya olvasására alkalmas olvasó köthető. Beléptető rendszerekhez a TEXAS INSTRUMENTS gyártmányú, TIRIS márkanevű, vagy a proximity szabvány MIFARE proximity kártyákat kezelő olvasót ajánljuk. Az olvasó a felhasználónak hang és fényjelzéssel jelzi, ha a rendszer elolvasta a kártyáját, és ha esetleg őt valamilyen okból nem engedte be. Az olvasó és a kontroller távolsága több tíz méter is lehet, ezért a kontroller kényelmesen telepíthető. A mechanikai kivitel szempontjából négyféle olvasó áll rendelkezésre: rejtetten szerelhető, falon kívülre szerelhető, gépkocsi beléptetésre alkalmas nagy hatótávolságú, valamint aszfaltba építhető olvasó. A rejtetten szerelhető olvasó csempe, vakolat vagy tégla mögé helyezhető. Az olvasó helyét plexi lap jelölheti, melyre tetszőleges ábra vagy felirat vihető fel. A falon kívülre szerelhető olvasó esztétikus kivitelével, diszkrét színével igényes belső terekben is használható megoldást nyújt. A nagy hatótávolságú olvasó kültéri és beltéri beléptetésre egyaránt alkalmas. Az aszfaltba építhető olvasó a gépjármű azonosítását teszi lehetővé PIN-kód terminál A terminál használatával az áthaladás PIN-kód megadásához köthető. Kivitelét tekintve lehet beltéri, illetve vandálbiztos kültéri Anti-passback vezérlő Egy célhardver, amelyen speciális szoftver fut. Ha a beléptető zóna több ki- és bejárattal rendelkezik, akkor az anti-passback vezérlő hangolja össze a kontrollerek működését Munkaidő terminál A kontrollerhez kapcsolódó egység, melyen nyomógombok és szöveges információ megjelenítésére alkalmas LCD kijelző található. A terminálon kilépési és belépési jogcímek megadásával a beléptető rendszer munkaidő-nyilvántartásra, valamint a munkaidő költséghely szerinti gyűjtésére is használható A beléptető rendszer szoftver komponensei StP SQL adatbázis kezelő, Alkalmazásszerver Az StP alkalmazásszerver egy adatbázis kezelő köré épített, applikációkat kiszolgáló szoftver bites RSA titkosítással védett virtuális csatornán keresztül folyamatosan megkapja a kontrollerektől a naplóadatokat, feldolgozza azokat, és SQL alapú hozzáférést biztosít ezekhez az adatokhoz a kliens szoftverek felhasználói számára. Az StP Rendszer jellemzője az, hogy a kliens-szerver modellt használja. Legegyszerűbb formájában ez azt jelenti, hogy van egy szerverprogram, mely központi szerepet tölt be. Elvégzi a rendszerben lévő feladatok többségét, és a kliensek annyit tesznek, hogy a szerverhez kapcsolódva lekérik az eredményeket, és értékelik azokat, vagy módosítanak bizonyos adatokat. 13/22

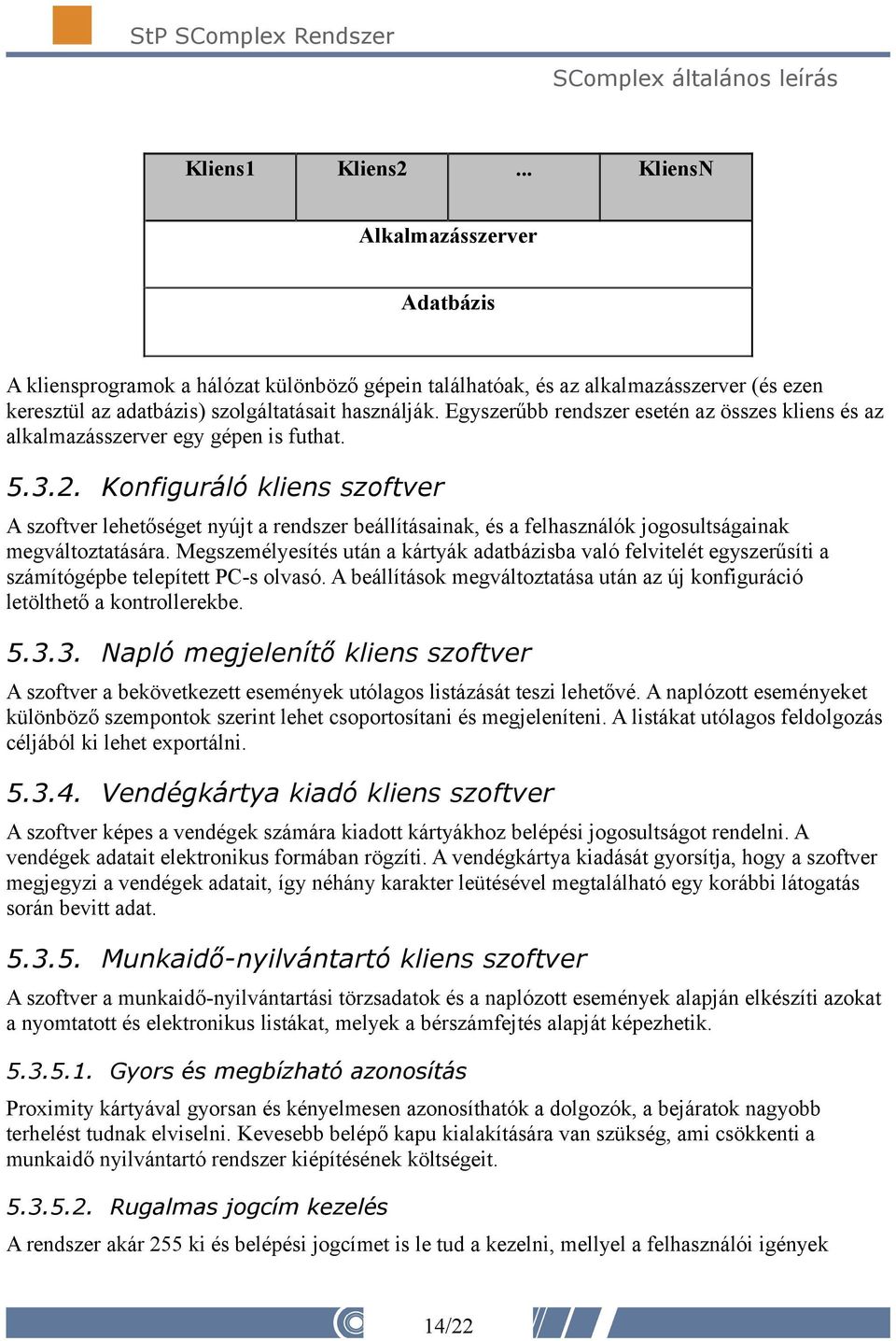

14 Kliens1 Kliens2... KliensN Alkalmazásszerver Adatbázis A kliensprogramok a hálózat különböző gépein találhatóak, és az alkalmazásszerver (és ezen keresztül az adatbázis) szolgáltatásait használják. Egyszerűbb rendszer esetén az összes kliens és az alkalmazásszerver egy gépen is futhat Konfiguráló kliens szoftver A szoftver lehetőséget nyújt a rendszer beállításainak, és a felhasználók jogosultságainak megváltoztatására. Megszemélyesítés után a kártyák adatbázisba való felvitelét egyszerűsíti a számítógépbe telepített PC-s olvasó. A beállítások megváltoztatása után az új konfiguráció letölthető a kontrollerekbe Napló megjelenítő kliens szoftver A szoftver a bekövetkezett események utólagos listázását teszi lehetővé. A naplózott eseményeket különböző szempontok szerint lehet csoportosítani és megjeleníteni. A listákat utólagos feldolgozás céljából ki lehet exportálni Vendégkártya kiadó kliens szoftver A szoftver képes a vendégek számára kiadott kártyákhoz belépési jogosultságot rendelni. A vendégek adatait elektronikus formában rögzíti. A vendégkártya kiadását gyorsítja, hogy a szoftver megjegyzi a vendégek adatait, így néhány karakter leütésével megtalálható egy korábbi látogatás során bevitt adat Munkaidő-nyilvántartó kliens szoftver A szoftver a munkaidő-nyilvántartási törzsadatok és a naplózott események alapján elkészíti azokat a nyomtatott és elektronikus listákat, melyek a bérszámfejtés alapját képezhetik Gyors és megbízható azonosítás Proximity kártyával gyorsan és kényelmesen azonosíthatók a dolgozók, a bejáratok nagyobb terhelést tudnak elviselni. Kevesebb belépő kapu kialakítására van szükség, ami csökkenti a munkaidő nyilvántartó rendszer kiépítésének költségeit Rugalmas jogcím kezelés A rendszer akár 255 ki és belépési jogcímet is le tud a kezelni, mellyel a felhasználói igények 14/22

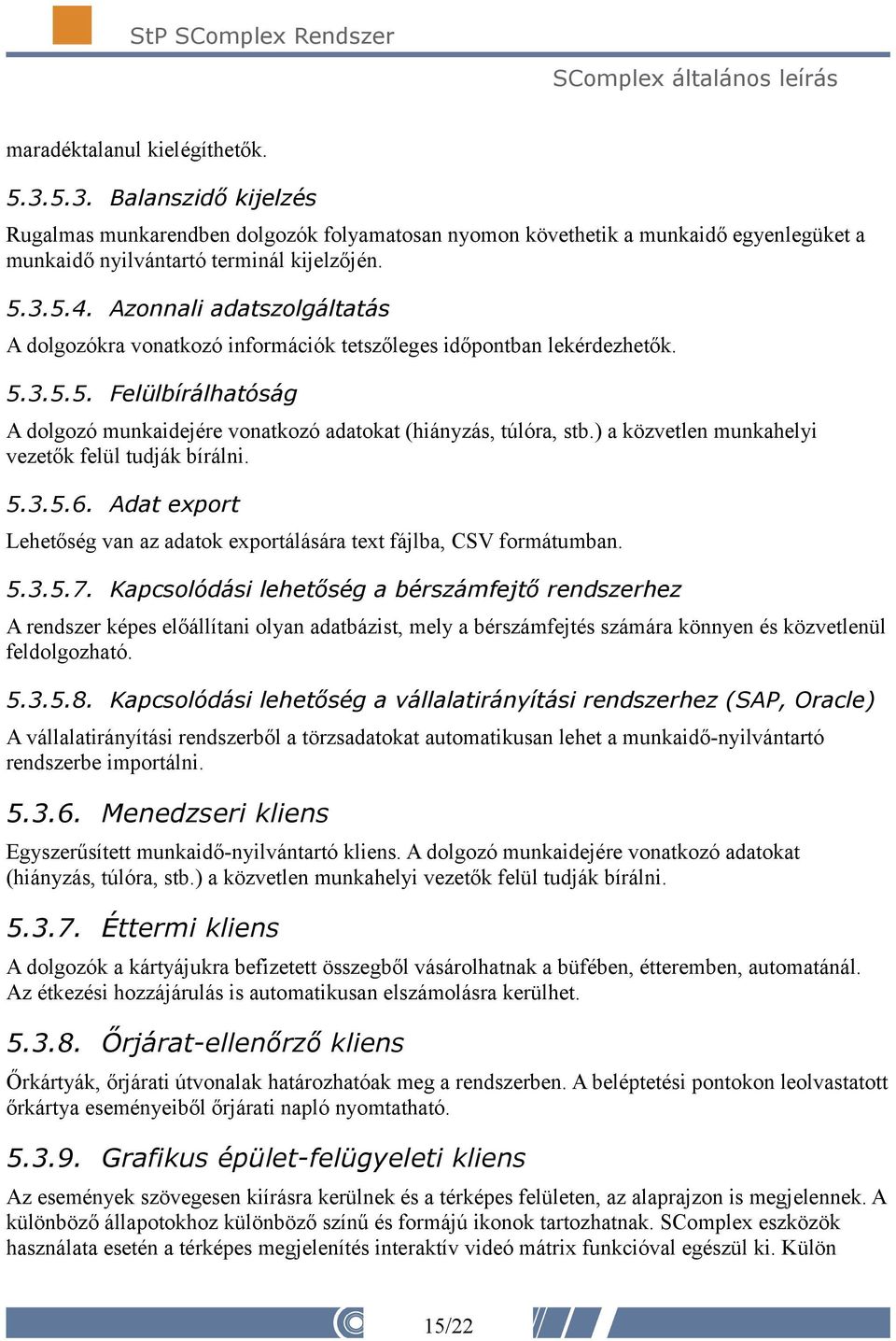

15 maradéktalanul kielégíthetők Balanszidő kijelzés Rugalmas munkarendben dolgozók folyamatosan nyomon követhetik a munkaidő egyenlegüket a munkaidő nyilvántartó terminál kijelzőjén Azonnali adatszolgáltatás A dolgozókra vonatkozó információk tetszőleges időpontban lekérdezhetők Felülbírálhatóság A dolgozó munkaidejére vonatkozó adatokat (hiányzás, túlóra, stb.) a közvetlen munkahelyi vezetők felül tudják bírálni Adat export Lehetőség van az adatok exportálására text fájlba, CSV formátumban Kapcsolódási lehetőség a bérszámfejtő rendszerhez A rendszer képes előállítani olyan adatbázist, mely a bérszámfejtés számára könnyen és közvetlenül feldolgozható Kapcsolódási lehetőség a vállalatirányítási rendszerhez (SAP, Oracle) A vállalatirányítási rendszerből a törzsadatokat automatikusan lehet a munkaidő-nyilvántartó rendszerbe importálni Menedzseri kliens Egyszerűsített munkaidő-nyilvántartó kliens. A dolgozó munkaidejére vonatkozó adatokat (hiányzás, túlóra, stb.) a közvetlen munkahelyi vezetők felül tudják bírálni Éttermi kliens A dolgozók a kártyájukra befizetett összegből vásárolhatnak a büfében, étteremben, automatánál. Az étkezési hozzájárulás is automatikusan elszámolásra kerülhet Őrjárat-ellenőrző kliens Őrkártyák, őrjárati útvonalak határozhatóak meg a rendszerben. A beléptetési pontokon leolvastatott őrkártya eseményeiből őrjárati napló nyomtatható Grafikus épület-felügyeleti kliens Az események szövegesen kiírásra kerülnek és a térképes felületen, az alaprajzon is megjelennek. A különböző állapotokhoz különböző színű és formájú ikonok tartozhatnak. SComplex eszközök használata esetén a térképes megjelenítés interaktív videó mátrix funkcióval egészül ki. Külön 15/22

16 interfész segítségével a tűzjelző központ érzékelő állapotai is megjelenhetnek a grafikus felületen. 6. A beléptető rendszer működése 6.1. A beléptető rendszer működési módjainak leírása Online autonóm Ebben a működési módban a kontrollerek autonóm egységek, az előre programozott időpontokban képesek a beléptetési pont üzemmódját változtatni. A kontroller saját adatbázisa alapján el tudja dönteni, hogy egy adott időpontban, egy adott kártya áthaladhat-e az ajtón vagy sem. Ismeri az elfogadható kártyák belső kódját és a hozzájuk tartozó időprofilt. A lokális anti-passback funkció engedélyezésével biztosítható, hogy ne léphessen be az a személy, aki a rendszer szerint már bent tartozkodik, és ne léphessen ki az a személy, aki már kinn van. Ebben az üzemmódban a rendszer online információkat szolgáltat a Portai és az Épület-felügyeleti kliens szoftver számára. A döntés az ajtó üzemmód és a kártyához tartozó időprofil alapján történik. Az eseményeket a kontroller tárolja, amennyiben a memória tele van, mindig a legrégebbi adatok íródnak felül. Az IP kontroller alapkiépítésben tárolhat kártyát, eseményt Anti-passback vezérlős működés Ebben a működési módban lehet a rendszer lehetőségeit a legszélesebb körben kiaknázni, mivel a kontrollerek anti-passback-el kapcsolatos döntéseit az anti-passback vezérlőn futó szoftver összehangolja. A összehangolt működés ad lehetőséget komplexebb, a teljes rendszer állapotát figyelembe vevő döntési mechanizmusok definiálására. A több ki- és bejárattal rendelkező helyiségek belépési jogosultsága függővé tehető a bent lévő emberek számától, személyétől vagy minősítésétől. (pl. nem mehet be dolgozó a pénztárba, ha a pénztáros nincs bent, vagy esetleg ha már egyszerre hárman is bent vannak). Ha az anti-passback vezérlővel megszakadt a kapcsolat, a kontrollerek automatikusan on-line autonóm működési módba lépnek mindaddig, amíg az anti-passback vezérlő újra meg nem szólítja őket. Az anti-passback vezérlő a kontrollereket szinkronizálása után tudja újra az összetett működést biztosítani Offline működés A hálózati kapcsolat megszakadása esetén a kontrollerek offline módon működnek. Ebben a működési módban a kontrollerek autonóm egységek, az előre programozott időpontokban képesek a beléptetési pont üzemmódját változtatni. A kontroller saját adatbázisa alapján el tudja dönteni, hogy egy adott időpontban, egy adott kártya áthaladhat-e az ajtón vagy sem. Ismeri az elfogadható kártyák belső kódját és a hozzájuk tartozó időprofilt. Ebben az üzemmódban az rendszer az online információkat nem szolgáltatja, A döntés kizárólag az ajtó üzemmód és a kártyához tartozó időprofil alapján történik. Az eseményeket a kontroller tárolja, amennyiben a memória tele van, mindig a legrégebbi adatok íródnak felül. Az IP kontroller kártyaszámtól függően, alapkiépítésben /22

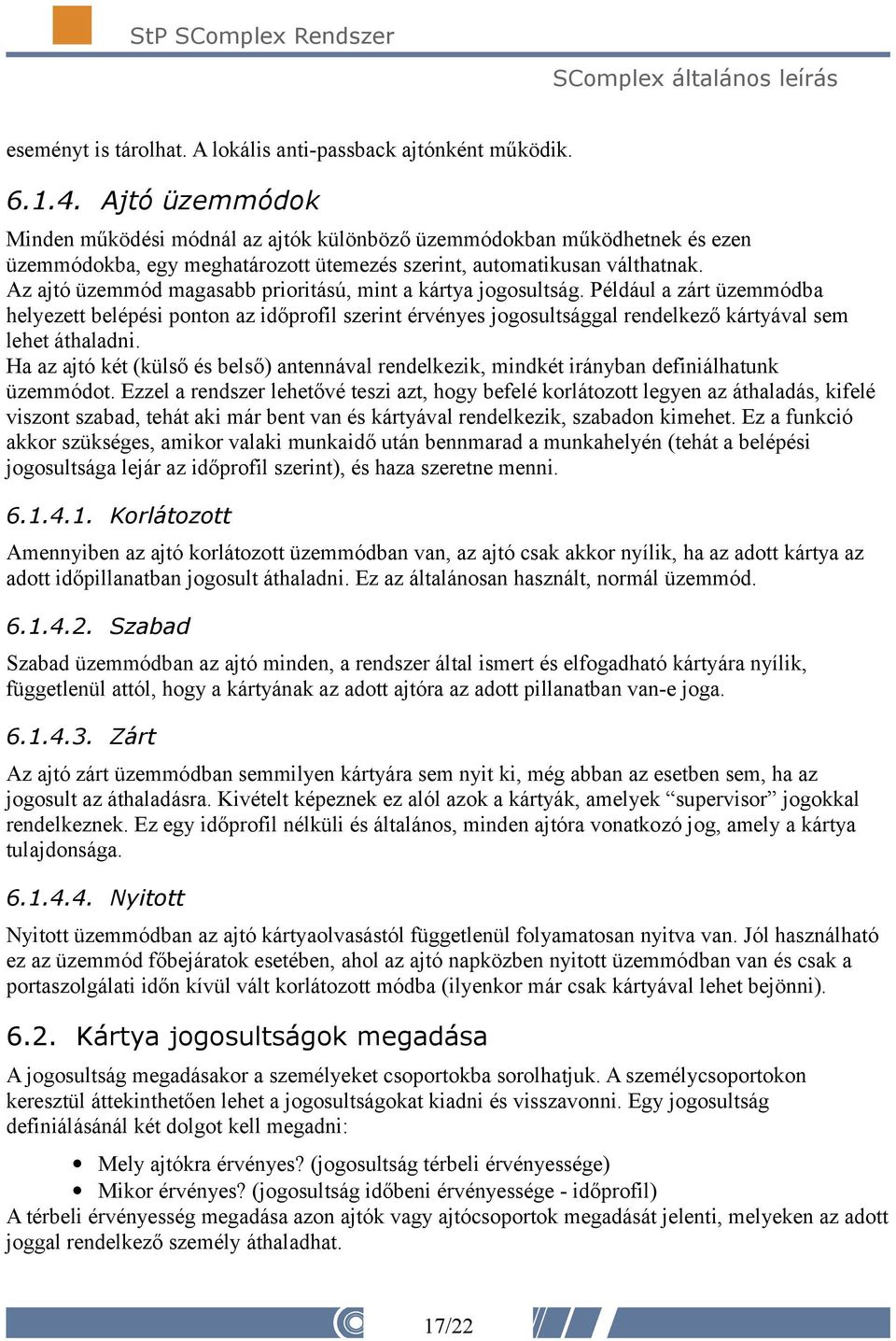

17 eseményt is tárolhat. A lokális anti-passback ajtónként működik Ajtó üzemmódok Minden működési módnál az ajtók különböző üzemmódokban működhetnek és ezen üzemmódokba, egy meghatározott ütemezés szerint, automatikusan válthatnak. Az ajtó üzemmód magasabb prioritású, mint a kártya jogosultság. Például a zárt üzemmódba helyezett belépési ponton az időprofil szerint érvényes jogosultsággal rendelkező kártyával sem lehet áthaladni. Ha az ajtó két (külső és belső) antennával rendelkezik, mindkét irányban definiálhatunk üzemmódot. Ezzel a rendszer lehetővé teszi azt, hogy befelé korlátozott legyen az áthaladás, kifelé viszont szabad, tehát aki már bent van és kártyával rendelkezik, szabadon kimehet. Ez a funkció akkor szükséges, amikor valaki munkaidő után bennmarad a munkahelyén (tehát a belépési jogosultsága lejár az időprofil szerint), és haza szeretne menni Korlátozott Amennyiben az ajtó korlátozott üzemmódban van, az ajtó csak akkor nyílik, ha az adott kártya az adott időpillanatban jogosult áthaladni. Ez az általánosan használt, normál üzemmód Szabad Szabad üzemmódban az ajtó minden, a rendszer által ismert és elfogadható kártyára nyílik, függetlenül attól, hogy a kártyának az adott ajtóra az adott pillanatban van-e joga Zárt Az ajtó zárt üzemmódban semmilyen kártyára sem nyit ki, még abban az esetben sem, ha az jogosult az áthaladásra. Kivételt képeznek ez alól azok a kártyák, amelyek supervisor jogokkal rendelkeznek. Ez egy időprofil nélküli és általános, minden ajtóra vonatkozó jog, amely a kártya tulajdonsága Nyitott Nyitott üzemmódban az ajtó kártyaolvasástól függetlenül folyamatosan nyitva van. Jól használható ez az üzemmód főbejáratok esetében, ahol az ajtó napközben nyitott üzemmódban van és csak a portaszolgálati időn kívül vált korlátozott módba (ilyenkor már csak kártyával lehet bejönni) Kártya jogosultságok megadása A jogosultság megadásakor a személyeket csoportokba sorolhatjuk. A személycsoportokon keresztül áttekinthetően lehet a jogosultságokat kiadni és visszavonni. Egy jogosultság definiálásánál két dolgot kell megadni: Mely ajtókra érvényes? (jogosultság térbeli érvényessége) Mikor érvényes? (jogosultság időbeni érvényessége - időprofil) A térbeli érvényesség megadása azon ajtók vagy ajtócsoportok megadását jelenti, melyeken az adott joggal rendelkező személy áthaladhat. 17/22

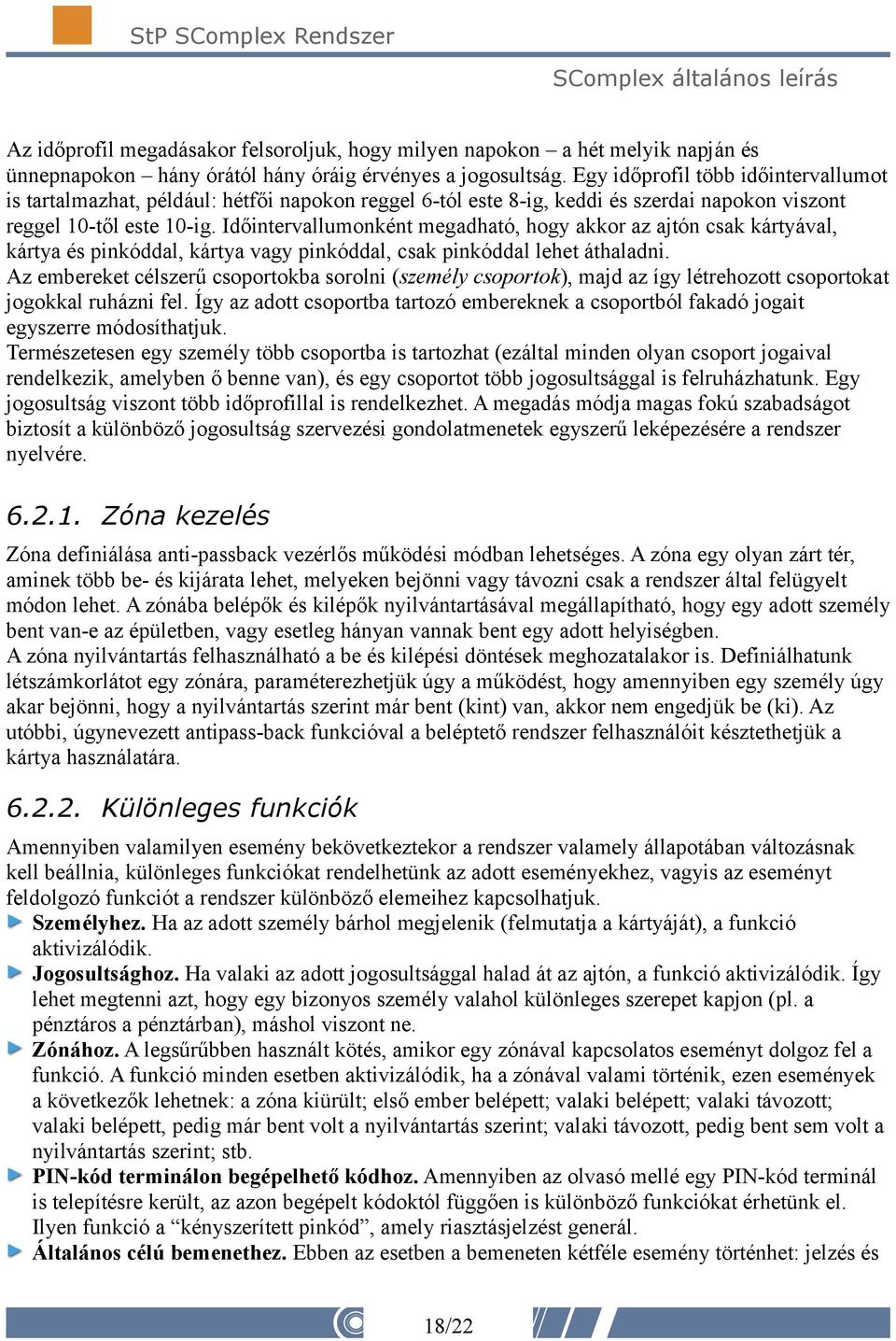

18 Az időprofil megadásakor felsoroljuk, hogy milyen napokon a hét melyik napján és ünnepnapokon hány órától hány óráig érvényes a jogosultság. Egy időprofil több időintervallumot is tartalmazhat, például: hétfői napokon reggel 6-tól este 8-ig, keddi és szerdai napokon viszont reggel 10-től este 10-ig. Időintervallumonként megadható, hogy akkor az ajtón csak kártyával, kártya és pinkóddal, kártya vagy pinkóddal, csak pinkóddal lehet áthaladni. Az embereket célszerű csoportokba sorolni (személy csoportok), majd az így létrehozott csoportokat jogokkal ruházni fel. Így az adott csoportba tartozó embereknek a csoportból fakadó jogait egyszerre módosíthatjuk. Természetesen egy személy több csoportba is tartozhat (ezáltal minden olyan csoport jogaival rendelkezik, amelyben ő benne van), és egy csoportot több jogosultsággal is felruházhatunk. Egy jogosultság viszont több időprofillal is rendelkezhet. A megadás módja magas fokú szabadságot biztosít a különböző jogosultság szervezési gondolatmenetek egyszerű leképezésére a rendszer nyelvére Zóna kezelés Zóna definiálása anti-passback vezérlős működési módban lehetséges. A zóna egy olyan zárt tér, aminek több be- és kijárata lehet, melyeken bejönni vagy távozni csak a rendszer által felügyelt módon lehet. A zónába belépők és kilépők nyilvántartásával megállapítható, hogy egy adott személy bent van-e az épületben, vagy esetleg hányan vannak bent egy adott helyiségben. A zóna nyilvántartás felhasználható a be és kilépési döntések meghozatalakor is. Definiálhatunk létszámkorlátot egy zónára, paraméterezhetjük úgy a működést, hogy amennyiben egy személy úgy akar bejönni, hogy a nyilvántartás szerint már bent (kint) van, akkor nem engedjük be (ki). Az utóbbi, úgynevezett antipass-back funkcióval a beléptető rendszer felhasználóit késztethetjük a kártya használatára Különleges funkciók Amennyiben valamilyen esemény bekövetkeztekor a rendszer valamely állapotában változásnak kell beállnia, különleges funkciókat rendelhetünk az adott eseményekhez, vagyis az eseményt feldolgozó funkciót a rendszer különböző elemeihez kapcsolhatjuk. Személyhez. Ha az adott személy bárhol megjelenik (felmutatja a kártyáját), a funkció aktivizálódik. Jogosultsághoz. Ha valaki az adott jogosultsággal halad át az ajtón, a funkció aktivizálódik. Így lehet megtenni azt, hogy egy bizonyos személy valahol különleges szerepet kapjon (pl. a pénztáros a pénztárban), máshol viszont ne. Zónához. A legsűrűbben használt kötés, amikor egy zónával kapcsolatos eseményt dolgoz fel a funkció. A funkció minden esetben aktivizálódik, ha a zónával valami történik, ezen események a következők lehetnek: a zóna kiürült; első ember belépett; valaki belépett; valaki távozott; valaki belépett, pedig már bent volt a nyilvántartás szerint; valaki távozott, pedig bent sem volt a nyilvántartás szerint; stb. PIN-kód terminálon begépelhető kódhoz. Amennyiben az olvasó mellé egy PIN-kód terminál is telepítésre került, az azon begépelt kódoktól függően is különböző funkciókat érhetünk el. Ilyen funkció a kényszerített pinkód, amely riasztásjelzést generál. Általános célú bemenethez. Ebben az esetben a bemeneten kétféle esemény történhet: jelzés és 18/22

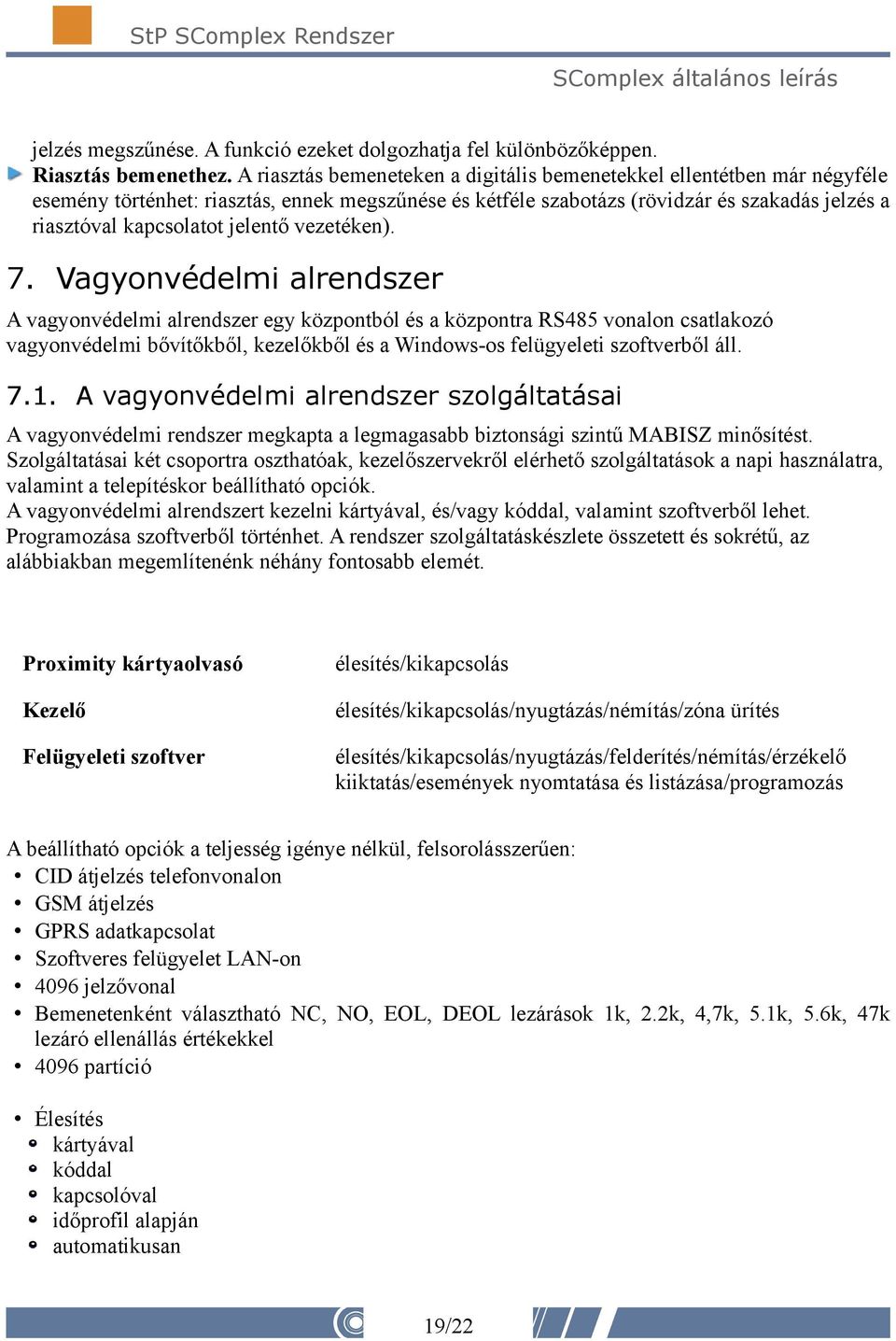

19 jelzés megszűnése. A funkció ezeket dolgozhatja fel különbözőképpen. Riasztás bemenethez. A riasztás bemeneteken a digitális bemenetekkel ellentétben már négyféle esemény történhet: riasztás, ennek megszűnése és kétféle szabotázs (rövidzár és szakadás jelzés a riasztóval kapcsolatot jelentő vezetéken). 7. Vagyonvédelmi alrendszer A vagyonvédelmi alrendszer egy központból és a központra RS485 vonalon csatlakozó vagyonvédelmi bővítőkből, kezelőkből és a Windows-os felügyeleti szoftverből áll A vagyonvédelmi alrendszer szolgáltatásai A vagyonvédelmi rendszer megkapta a legmagasabb biztonsági szintű MABISZ minősítést. Szolgáltatásai két csoportra oszthatóak, kezelőszervekről elérhető szolgáltatások a napi használatra, valamint a telepítéskor beállítható opciók. A vagyonvédelmi alrendszert kezelni kártyával, és/vagy kóddal, valamint szoftverből lehet. Programozása szoftverből történhet. A rendszer szolgáltatáskészlete összetett és sokrétű, az alábbiakban megemlítenénk néhány fontosabb elemét. Proximity kártyaolvasó Kezelő Felügyeleti szoftver élesítés/kikapcsolás élesítés/kikapcsolás/nyugtázás/némítás/zóna ürítés élesítés/kikapcsolás/nyugtázás/felderítés/némítás/érzékelő kiiktatás/események nyomtatása és listázása/programozás A beállítható opciók a teljesség igénye nélkül, felsorolásszerűen: CID átjelzés telefonvonalon GSM átjelzés GPRS adatkapcsolat Szoftveres felügyelet LAN-on 4096 jelzővonal Bemenetenként választható NC, NO, EOL, DEOL lezárások 1k, 2.2k, 4,7k, 5.1k, 5.6k, 47k lezáró ellenállás értékekkel 4096 partíció Élesítés kártyával kóddal kapcsolóval időprofil alapján automatikusan 19/22

20 szoftverből Partíció csoportok Szabadon konfigurálható jogosultságok Tetszőleges számú kód és felhasználó 24 órás, szabotázs, csendes, tűz, késleltetett és követő jelzővonalak Eseményjelző kimenetek Speciális bemenet: beléptetős bemenetek (nyitásérzékelő), videó rendszer bemenetek (mozgásérzékeny területek) A vagyonvédelmi rendszer hardver komponensei Zónabővítő Típusát tekintve lehet 8, 16 vagy 32 bemenettel rendelkező. Minden zónabővítő rendelkezik továbbá 2 relé és 4 OC kimenettel. Az egyes bemenetek megadható tulajdonságai: Kapcsolódó partíció lezárás típusa: NC, NO, EOL, DEOL lezáró ellnállás értéke: 1k, 2.2k, 4.7k, 5.1k, 5.6k, 47k Csendes, 24 órás és szabotázs bemenetek ajtócsengő, tűzjelző, késleltetett és követő funkciók CID Előre definiált típusok: Mozgásérzékelő, Üvegtörés érzékelő, Nyitásérzékelő, füstérzékelő, támadásjelző és szabotázs A kimenetek tulajdonságai: Kapcsolódó partíció Impulzushossz Előre definiált kimenet típusok: Egyesített, csendes, csak vagyon, tűz Ház + táp vagyonvédelmi bővítőhöz A vagyonvédelmi alrendszer zónabővítőihez árusított Ház+táp megfelel a MABISZ vonatkozó ajánlásainak, mert 1.5 mm vastag lágyacél lemezből készült, szabotázsvédett és kulccsal zárható. A beépített tápegység felügyelhető, képes kijelezni a hálózati feszültség megszűntét és az akkumulátor feszültségének lecsökkenését is. Ezen felül alkalmas arra, hogy a zónabővítőn túl az egyes érzékelőket is ellássa tápfeszültséggel. A dobozba akár 12V/20Ah akkumulátor is behelyezhető Riasztó kezelő A vagyonvédelmi alrendszer kezelője RS485 vonalon kommunikál a központi egységgel ( 3 vezetékes kommunikáció), a 12V-os tápfeszültségéről helyileg kell gondoskodni. A kezelő doboza szabotázskapcsolóval védett. A kezelő 1 és 128 karakter közötti hosszúságú kóddal használható. A kezelő 2x16 karakteres kijelzőjén megjeleníti a beállított partíciók állapotát és azok eseményeit. 20/22

21 A menübe belépni a kód begépelése után ütött * gombbal lehet. A vagyonvédelmi alrendszer kezelőjének menürendszerében a fel/le nyilakkal mozoghatunk, az egyes menükbe belépni * gombbal, kilépni a törlés gombbal lehet. Partíciót élesíteni a BE, kikapcsolni a KI gombbal lehet. A riasztási eseményeket némítani a 0 gombbal, nyugtázni a * gombbal lehet. A kezelőn látható feliratok magyarázata: s:partíció név Ahol s a pillanatnyi állapot (N: kikapcsolt, A: riasztás, a: némított riasztás, S: szabotázs, s: némított szabotázs, E: éles), a Partíció név pedig az aktuálisan kijelzett partíció neve A vagyonvédelmi rendszer szoftver komponensei Riasztás-megjelenítő modul (egyszerű épület felügyelet) Egyszerű, csak esemény-megjelenítő rendszer esetén a rendszerben fellépő események egy listában jelennek meg, ezen eseményeket nyugtázhatjuk, felderíthetjük vagy más módon avatkozhatunk be állapotukba Grafikus-megjelenítő modul (térképes épület felügyelet) Az események, illetve a különböző rendszerben szereplő objektumok és érzékelők az alaprajzon is megjelennek, a különböző állapotokhoz különböző színű és formájú ikonok tartozhatnak. 8. StP SQL adatbázis kezelő, Alkalmazásszerver Az StP alkalmazásszerver egy adatbázis kezelő köré épített applikációkat kiszolgáló szoftver. Folyamatosan megkapja az alközponttól/kontrollerektől a naplóadatokat, feldolgozza azokat, és 1500 bites RSA titkosítással védett virtuális csatornán keresztül SQL alapú hozzáférést biztosít ezekhez az adatokhoz a kliens szoftverek felhasználói számára. Az StP Rendszer jellemzője az, hogy a kliens-szerver modellt használja. Legegyszerűbb formájában ez azt jelenti, hogy van egy szerverprogram, mely központi szerepet tölt be. Elvégzi a rendszerben lévő feladatok többségét, és a kliensek annyit tesznek, hogy a szerverhez kapcsolódva lekérik az eredményeket, és értékelik azokat, vagy módosítanak bizonyos adatokat. Kliens1 Kliens2... KliensN Alkalmazásszerver 21/22

22 Adatbázis A kliensprogramok a hálózat különböző gépein találhatóak, és az alkalmazásszerver (és ezen keresztül az adatbázis) szolgáltatásait használják. Természetesen az is lehetséges, hogy az összes kliens és az alkalmazásszerver is egy gépen van. A kliensek segítségével lehetőség nyílik a rendszer egyszerű használatára, mivel ezek grafikus felhasználói felülettel rendelkeznek, és a szervernek szóló parancsokat menürendszer segítségével adhatjuk ki. 9. Egyéb szoftver komponensek 9.1. Konfiguráló kliens szoftver A szoftver lehetőséget nyújt a rendszer beállításainak, és a felhasználók jogosultságainak megváltoztatására. Megszemélyesítés után a kártyák adatbázisba való felvitelét egyszerűsíti a számítógépbe telepített PC Reader. A rendszer beállítások megváltoztatása után a főközpont egy új konfigurációt generál az alközpont számára Napló megjelenítő kliens szoftver A szoftver a bekövetkezett események utólagos nyomon követését biztosítja. A naplózott eseményeket különböző szempontok szerint csoportosíthatja és jelenítheti meg. 22/22
